Обзор материнской платы ASRock Fatal1ty Z170 Gaming K6 для процессоров Intel Skylake-S

Сегодня мы познакомимся фактически с четырьмя платами, имея на руках лишь одну. В основе моделей Fatal1ty Z170 Gaming K6, Fatal1ty Z170 Gaming K6+, Z170 Extreme6 и Z170 Extreme6+ находится общая печатная плата, все узлы идентичны, за исключением сетевого адаптера и элементов внешнего оформления. У игровых продуктов контроллером является Killer E2400, а у «экстремальных» моделей — Intel I219V. Версии с плюсом имеют расширенный комплект поставки, означающий наличие выносной панели для корпуса в отсек 5,25″ с портами USB типа A и С последнего поколения.

Испытуемая может похвастать наличием двух микросхем с прошивкой на борту, имеется индикатор кодов POST, кнопки включения и перезагрузки.

ASRock Fatal1ty Z170 Gaming K6

В остальном это типичный представитель из лагеря материнских плат на базе Intel Z170, занимающий нишу рынка немного выше категории «мейнстрим». Подсистема питания выглядит убедительно, в поддержку возможностей чипсета добавлены пары портов SATA и USB последнего поколения путём установки двух дополнительных контроллеров. Комплексный список возможностей собран в следующей таблице:

Модель ASRock Fatal1ty Z170 Gaming K6
Официальная страница продукта в Сети asrock.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2800*/2933*/3200*/3600*/3866*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI, DVI-D
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C) ASM1142)
8 х 3.1 Gen1 (6 разъёмов на задней панели, Z170)
4 x 2.0 (разъёмов на задней панели нет, Z170)
SATA Express 2 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170), 2 x SATA 6 Гбит/с (ASM1061)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Purity Sound 3 (7.1, HDA):
Realtek ALC1150
2x Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Qualcomm Atheros Killer E2400 (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, кнопки: включения, перезагрузки и сброса настроек CMOS; две независимые микросхемы ПЗУ с UEFI, Thunderbolt header, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Fatal1ty Mouse Port, DTS Connect
Цена в рознице, $ 194

Упаковка и комплектация

По всей видимости, коробка для всех четырёх продуктов задумана идентичной, внутри нашей нашлось немало места, как раз хватающего для укомплектовки выносной панелью для корпуса. Есть ручка для удобства транспортировки. Цвета, оформление и эмблемы уникальны для игровой серии компании ASRock, спутать с чем-то будет весьма непросто.

ASRock Fatal1ty Z170 Gaming K6

Фото изделия, таблица с характеристиками и описание технологических изысков находятся на тыльной стороне коробки. Довольно необычно в нынешнее время встретить игровую материнскую плату без какой-либо подсветки.

ASRock Fatal1ty Z170 Gaming K6

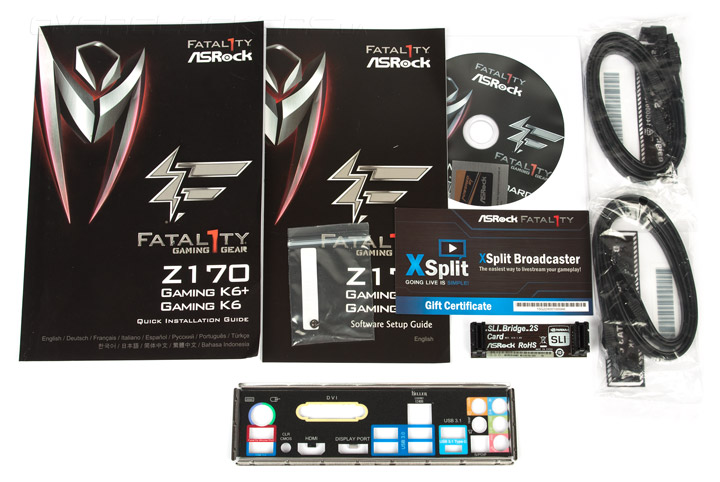

В комплект поставки вошли:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и F-Stream на английском языке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один жёсткий мостик для организации SLI из двух видеокарт;
  • крепёжный винт для устройств формата M.2;
  • сертификат с 90-дневным ключом к программному продукту XSplit.
ASRock Fatal1ty Z170 Gaming K6

Внешний вид

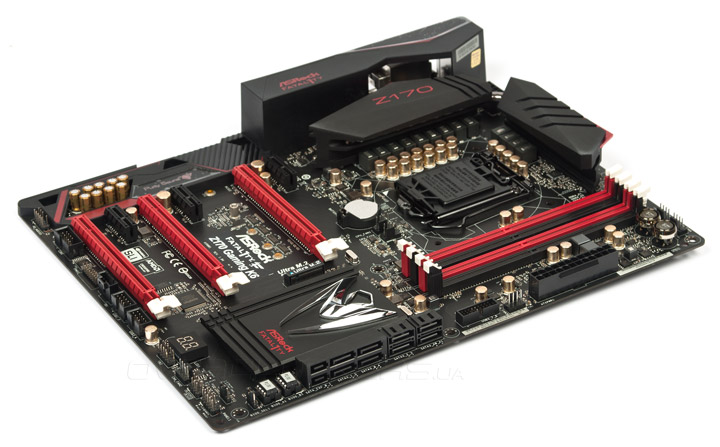

Стиль оформления серии продуктов ничуть не изменился относительно её представителей предыдущих поколений. Использованы чёрные и красные цвета. Появился накладной козырёк, чья роль целиком имиджевая. Габариты устройства соответствуют полному формату ATX.

ASRock Fatal1ty Z170 Gaming K6

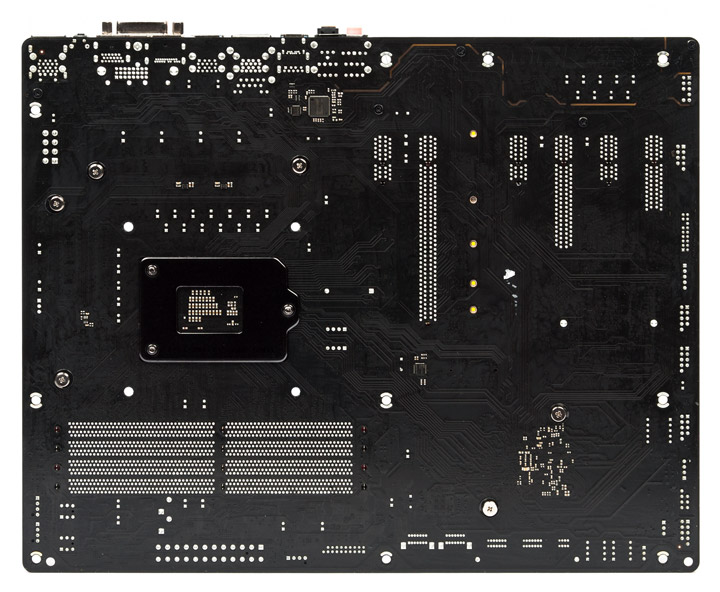

На обратной стороне видны винты от радиаторов и небольшое количество электронных компонентов, подсветки на плате нет вообще.

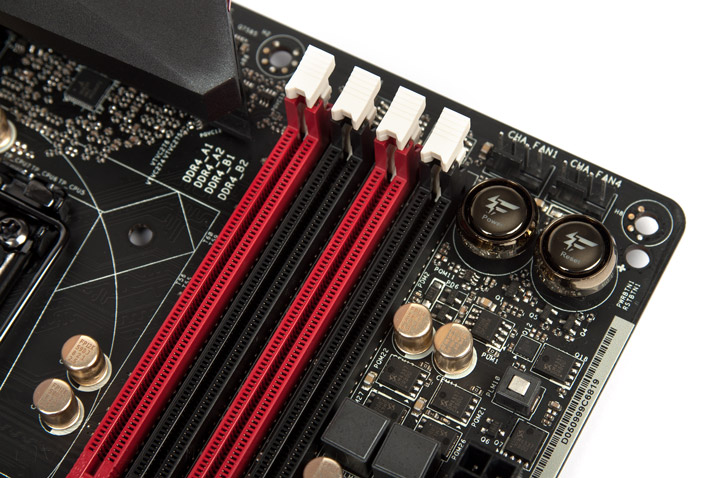

ASRock Fatal1ty Z170 Gaming K6

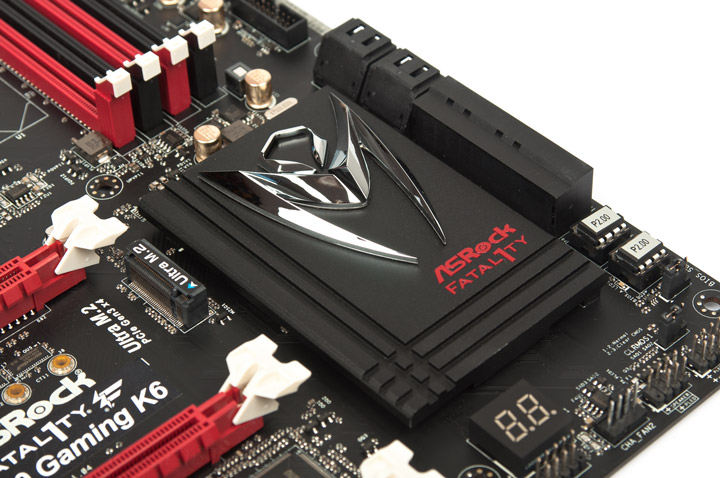

Массивный охладитель чипсета практически лишён оребрения, зато присутствует декоративная пластиковая накладка с обновлённой эмблемой серии.

ASRock Fatal1ty Z170 Gaming K6

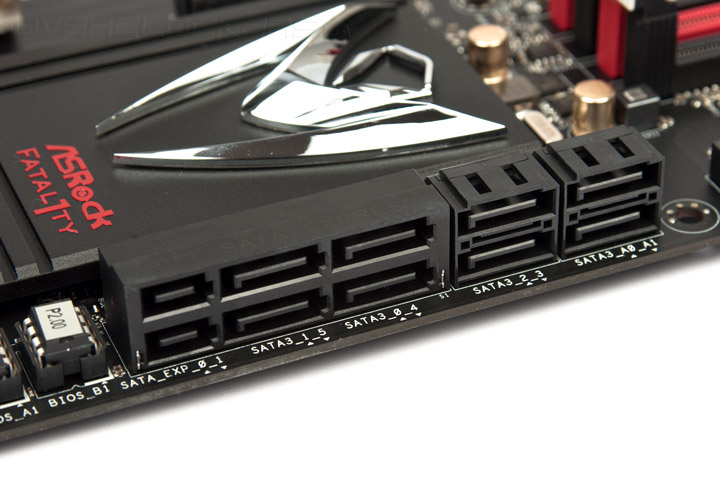

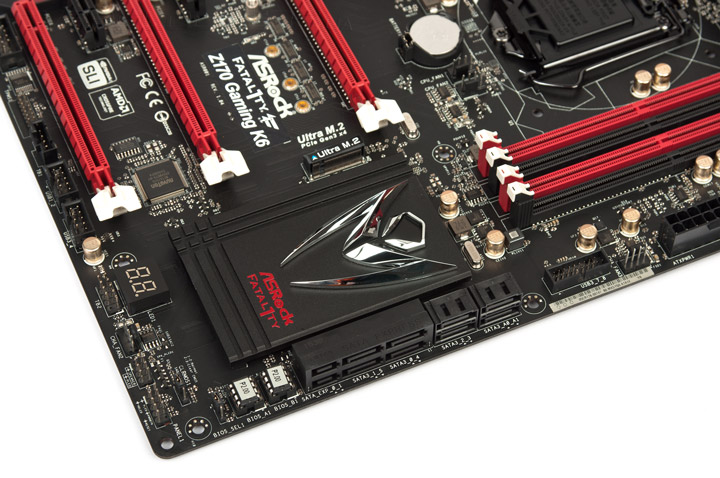

Два интерфейса SATA-E включают в себя четыре традиционные гнезда SATA. В дополнение к ресурсам PCH выполнена реализация ещё двух портов, завязанных на сторонний контроллер.

ASRock Fatal1ty Z170 Gaming K6

Ближе к углу расположены пара съёмных микросхем с прошивками, контактная группа с перемычкой для определения действующей. При старте системы красным светодиодом подсвечивается та, что активна в этот момент времени.

ASRock Fatal1ty Z170 Gaming K6

Имеется пара колодок для корпусных кабелей USB второй ревизии и одна — для третьего поколения этого интерфейса.

ASRock Fatal1ty Z170 Gaming K6

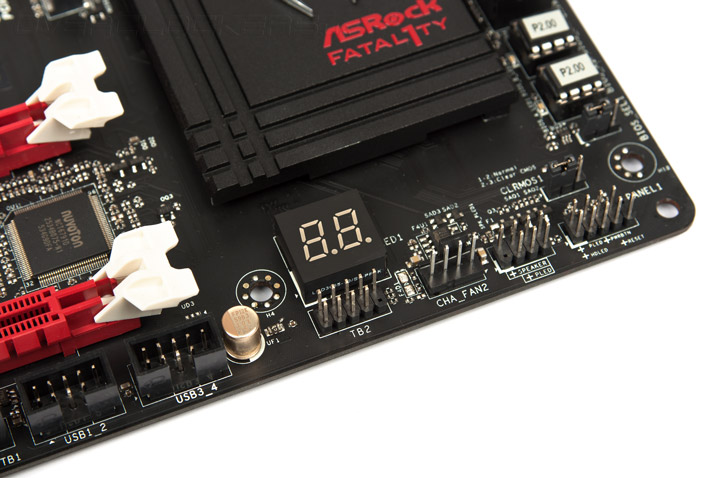

Управление системой вынесено к верхнему правому углу. Аналогично светодиоду, кнопки подсвечиваются лишь в момент инициализации оборудования, а в режиме работы операционной системы вся индикация на плате деактивируется, то есть, POST-индикатор не выполняет больше никаких функций.

ASRock Fatal1ty Z170 Gaming K6

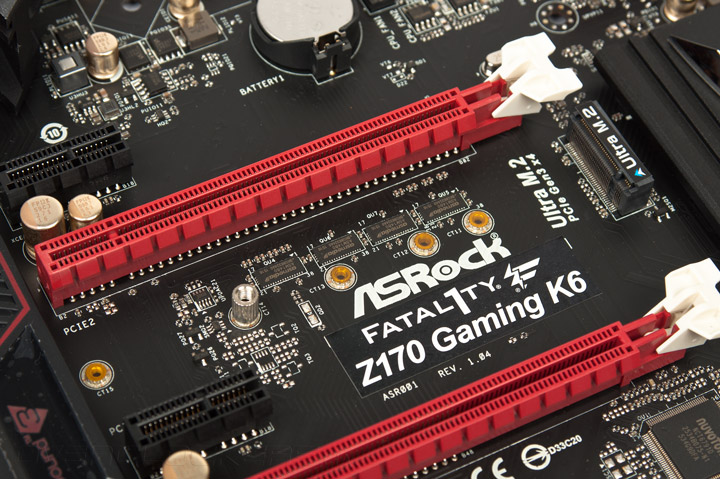

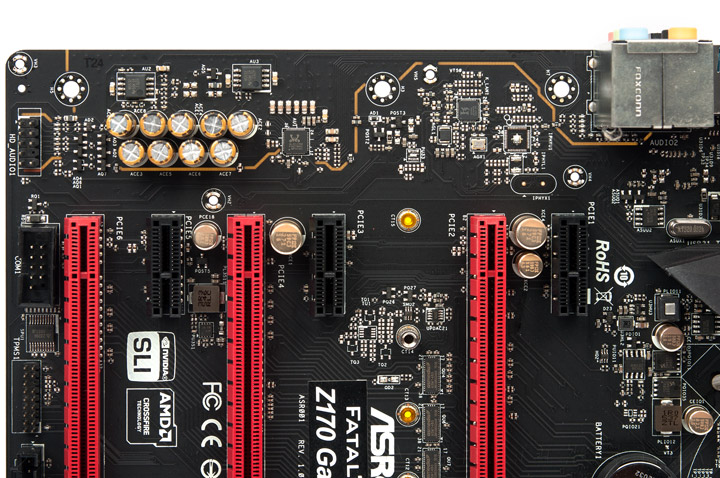

Шестнадцать линий PCI-E от процессора могут быть поделены между двумя гнёздами красного цвета. Третье, распаянное в самом низу, относится к структуре PCH, там можно сконцентрировать максимум четыре линии.

ASRock Fatal1ty Z170 Gaming K6

Устройство располагает также и компактным M.2 в едином экземпляре.

ASRock Fatal1ty Z170 Gaming K6

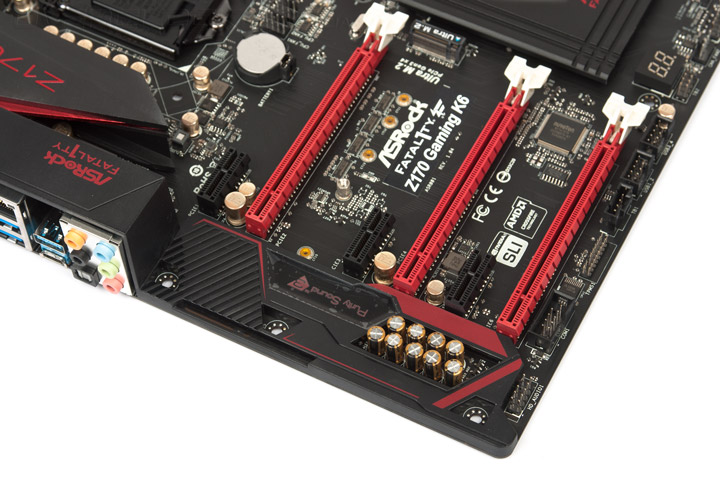

Звуковой кодек в лице Realtek ALC1150 и пара ОУ Texas Instruments NE5532 находятся под пластиковой накладкой. Соседствует с ними сетевая подсистема на базе Qualcomm Atheros Killer E2400.

ASRock Fatal1ty Z170 Gaming K6

Гнёзда для подключения процессорных охладителей в числе двух штук расположены ближе к центру платы. Радиатор приземист, потому не должен стать проблемой в процессе установки системы охлаждения.

ASRock Fatal1ty Z170 Gaming K6

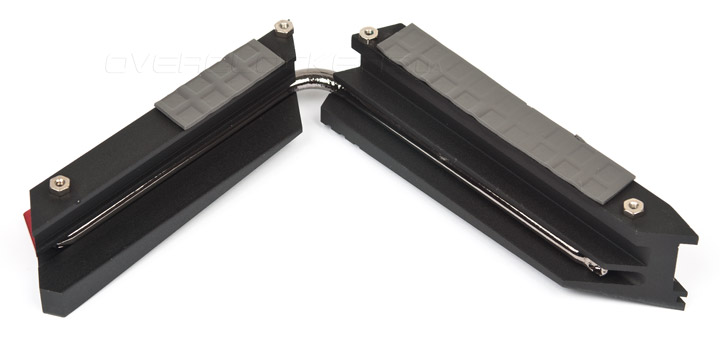

Соединительная тепловая трубка находится весьма далеко от эпицентра сбора тепла, её использование скорее сведено к имиджевой составляющей. Число рёбер невелико, контакт прокладки с силовыми элементами хороший.

ASRock Fatal1ty Z170 Gaming K6

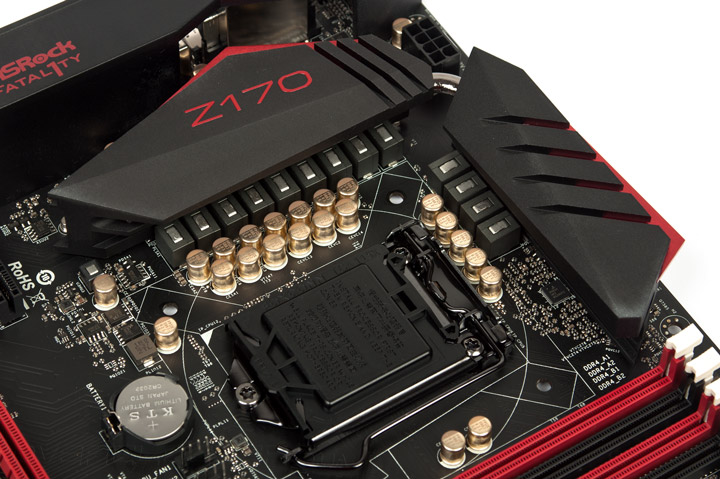

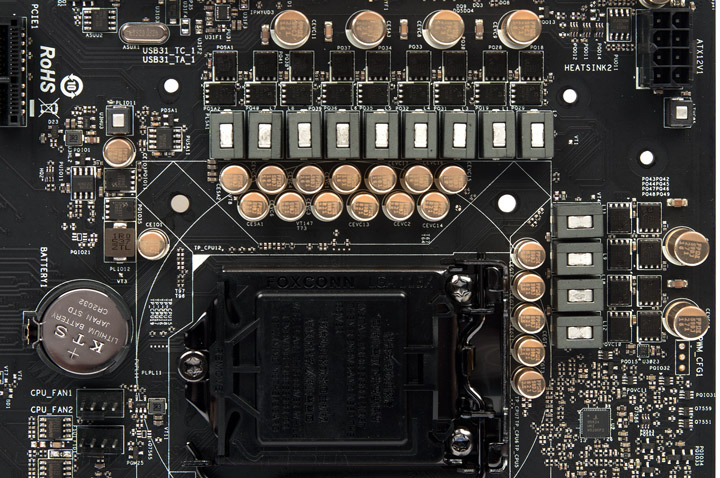

Стабилизатор базируется на ШИМ-контроллере ISL95824 от Intersil Corporation. Он формирует два независимых напряжения, выстроив преобразователи по схемам из четырёх и двух фаз. Для этого внутри уже встроены соответственно два и один драйвер. Недостающая тройка расположена на плате: один совсем рядом с контроллером, а два штуки — на тыльной стороне. Получается, всего четыре канала отведено для напряжения ЦП, два — для интегрированного ГП, число силовых элементов и дросселей в каждом удвоено. Ещё один набор элементов предусмотрен для нужд напряжения CPU SA. Пару силовых элементов составили из SM4336NSKP и SM4337NSKP — продукции компании Sinopower.

ASRock Fatal1ty Z170 Gaming K6

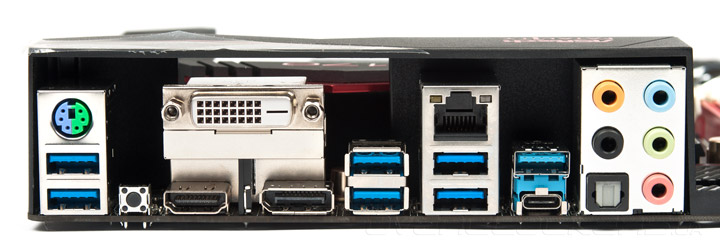

Заднюю панель можно назвать полностью удовлетворяющей современным тенденциям. Восемь выходов USB третьей ревизии, три цифровых видеовыхода, пять звуковых, оптический и классический интерфейс PS/2. Комплектация беспроводным сетевым адаптером пока не входит в планы производителя.

ASRock Fatal1ty Z170 Gaming K6
