Обзор материнской платы ASRock Z170 OC Formula — флагманского решения производителя для процессоров Intel Skylake

Отыскать современную плату ASRock серии OC Formula в украинской рознице довольно непросто, но нам посчастливилось взять её на тестирование сразу после CEE 2016. Энтузиасты по достоинству оценили предшествующие модели, отлично подходящие для разгона процессоров Intel LGA 1150 и памяти типа DDR3. Весьма интересно определить — удалось ли сохранить производителю подобную преемственность для актуальной модели.

Идея дизайна изделия осталась неизменной. Имеются ряд вспомогательных кнопок, переключателей и несколько индикаторов. Важнейшие системные напряжения можно измерить собственными силами, посредством мультиметра. Десяток гнёзд SATA включает три SATA-E, такое же число предусмотрено и для M.2. Доступно посадочное место для установки современного компактного адаптера беспроводных сетей.

asrock-z170-oc-formula

Вспомогательный набор экстремального оверклокера никуда не делся: можно деактивировать каждый из четырёх полноформатных слотов PCI-E, есть специальный режим для LN2 и активация Slow Mode. Есть пара микросхем с прошивками и возможность переключаться между ними. Одно из самых интересных свойств серии — кнопки прироста и убывания ряда параметров в режиме реального времени — также не были упразднены. Общий набор возможностей можно понять из сводной таблицы.

Модель ASRock Z170 OC Formula
Официальная страница продукта в Сети asrock.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2600*/2800*/2933*/3000*/3200*/3300*
/3333*/3400*/3466*/3600*/3666*/3733*/3800*/3866*/4000*/4133*/4200*
/4266*/4300*/4400*/4500*(OC), максимум 64 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
1 x PCI Express 3.0 x16 (x4)
1 x PCI Express 3.0 x1
1 x PCI Express 2.0 x1
1 x Mini PCI Express 2.0 x1
M.2 3 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
9 х 3.1 Gen1 (4 разъёма на задней панели, Z170)
6 x 2.0 (2 разъёма на задней панели, Z170)
SATA Express 3 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
4 x SATA 6 Гбит/с (ASM1061)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Purity Sound 3 (7.1, HDA):
Realtek ALC1150
2x Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Точки для замера напряжений, POST-индикатор, кнопки: включения,
перезагрузки и сброса настроек CMOS; две независимые микросхемы ПЗУ
с UEFI, USB 3.0-гнездо на плате (A-type), Thunderbolt header, поддержка
AMD 4-Way CrossFireX и NVIDIA 3-Way SLI, готовые профили разгона CPU
и DRAM от NickShin
Цена в рознице, $ $262

Упаковка и комплектация

Плата находится в большой коробке, оснащённой ручкой, предусмотренной облегчить транспортировку. Рекламный слоган гласит о достойном выборе продукта для целей установки разнообразных рекордов.

asrock-z170-oc-formula

Использованные фирменные наработки и особенности этих решений ярко описаны на тыльной стороне коробки, там же есть фото самого устройства.

asrock-z170-oc-formula

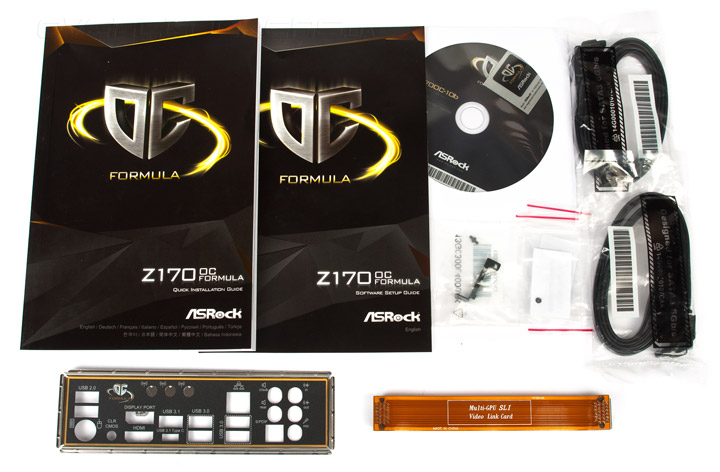

Комплект поставки ничем особым не выделяется, это:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и Formula Drive на английском языке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с одноцветным символьным обозначением всех гнёзд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • три крепёжных винта для устройств формата M.2;
  • набор для установки карты расширения формата mini PCI-E (стойка и два винта).
asrock-z170-oc-formula

На заглушке предусмотрены три отверстия для нужд коммутации антенн из состава возможного адаптера беспроводных сетей.

Внешний вид

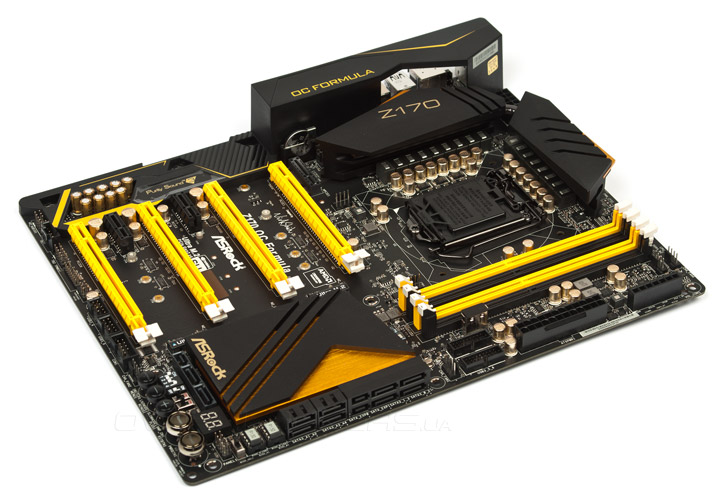

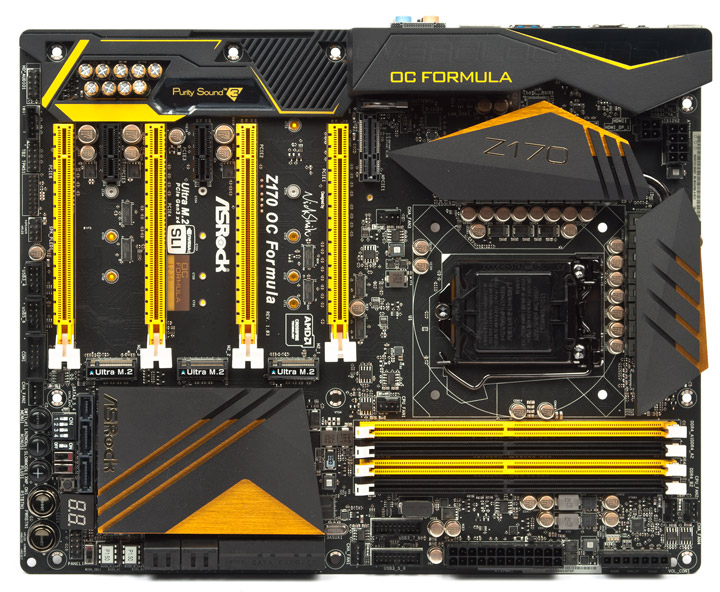

Несмотря на сложность устройства, габариты остались в пределах обычного формата ATX. Сама плата базируется на восьмислойном текстолите, из подсветки есть лишь небольшое «окно» в центре, где запечатлено название модели. На тыльной стороне распаяны шесть светодиодов белого свечения. Вообще индикаторы разных родов активны лишь в момент инициализации оборудования, затем всё отключается.

asrock-z170-oc-formula

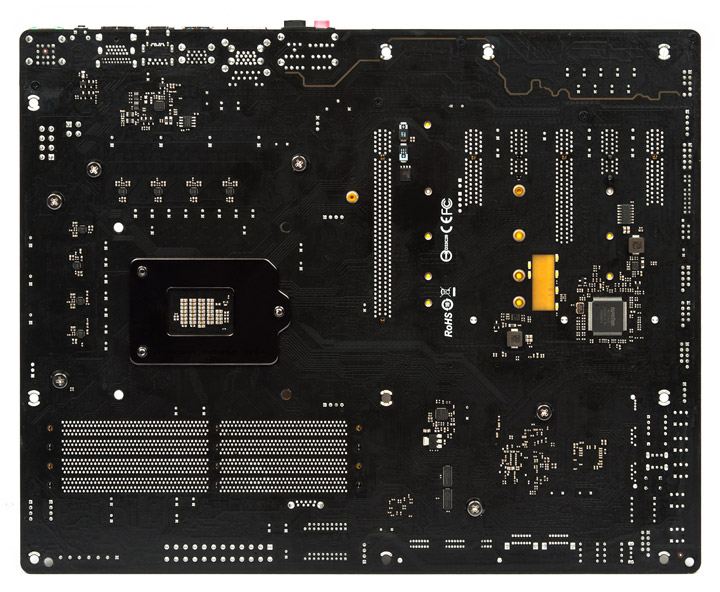

Пустота на поверхности платы в местах размещения потенциальных устройств формата M.2 обманчива, ведь множество электронных компонентов оказались вынесены на обратную сторону. Здесь их необычно много, крайне не рекомендовано использовать устройство без специального стенда или крепежа любого рода, поскольку риск что-то повредить весьма высок. Наиболее примечательны: второй (!) мультиконтроллер, внешний генератор опорной частоты, драйверы в числе восьми штук для системы питания ЦП и интегрированного графического адаптера.

asrock-z170-oc-formula

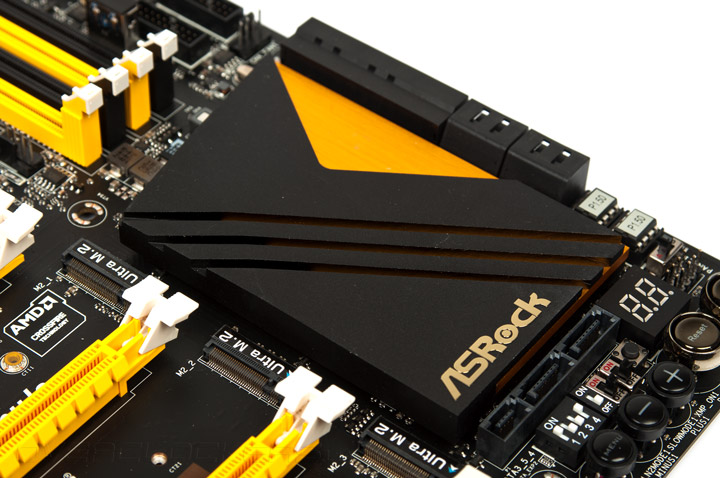

Охладитель чипсета огромен и потому надёжно зафиксирован винтами.

asrock-z170-oc-formula

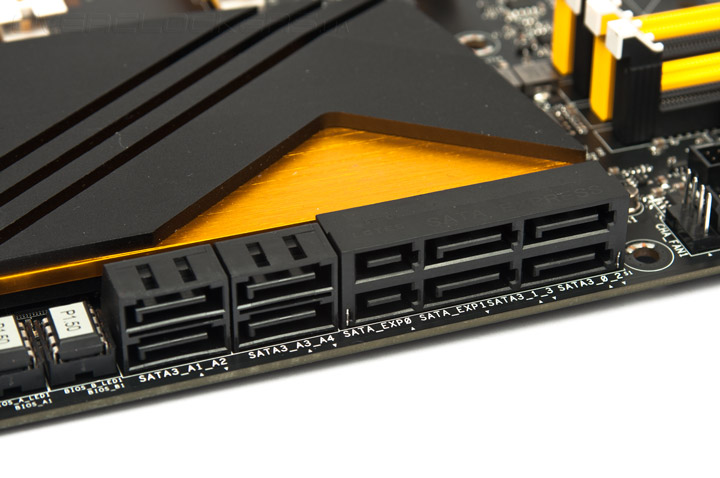

Основная группа гнёзд SATA расположена вдоль поверхности платы, четыре выхода завязаны на внешнюю пару контроллеров ASM1061.

asrock-z170-oc-formula

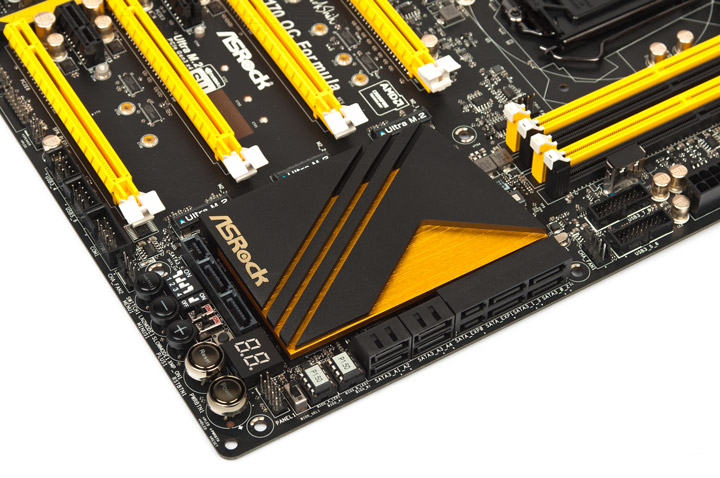

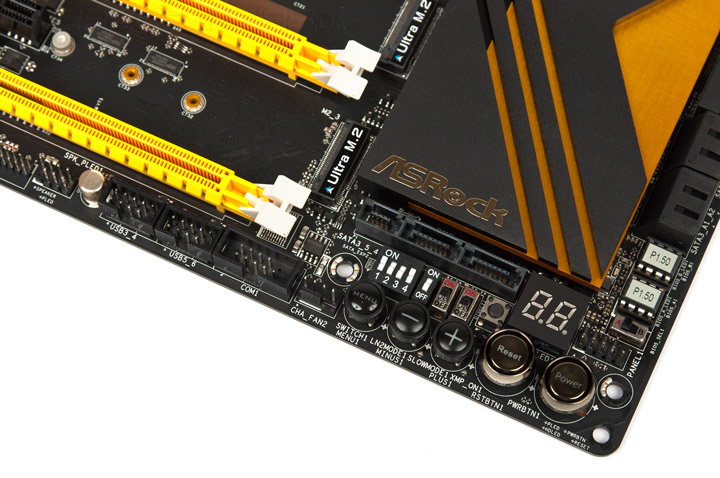

Ещё пара, объединённая в единый SATA-E, находится не на совсем привычном месте. Правый нижний угол занят разнообразными кнопками и переключателями. Кроме массивных Power и Reset, рядом находится небольшая кнопка, заведующая возможностью загрузиться непосредственно в среду UEFI сразу после запуска системы. Полезным будет переключатель между парой микросхем с прошивками.

asrock-z170-oc-formula

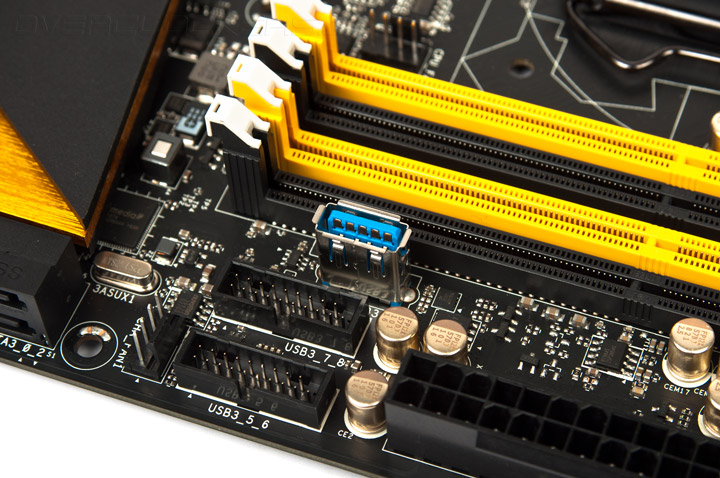

Сверху над охладителем распаян порт USB третьей ревизии типа А и ещё две колодки для подключения корпусных кабелей с такой же версией интерфейса. У нижней грани ещё пара — для второго поколения, имеется даже поддержка последовательного COM-порта.

asrock-z170-oc-formulaasrock-z170-oc-formula

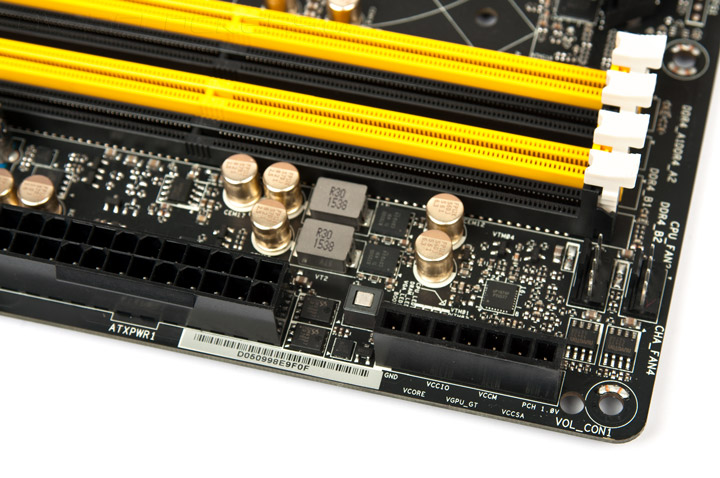

У верхнего правого угла распаяна колодка с возможностью фиксации в ней щупов для замера шести групп напряжений, есть все основные (VCCM — питание модулей памяти). Прямо за ней распаяли четыре красных светодиода, которые символизируют этапы инициализации основных системных составляющих, такой шаг уже знаком по продуктам ближайших конкурентов. Не стоит забывать и про полноценный индикатор кодов POST.

asrock-z170-oc-formula

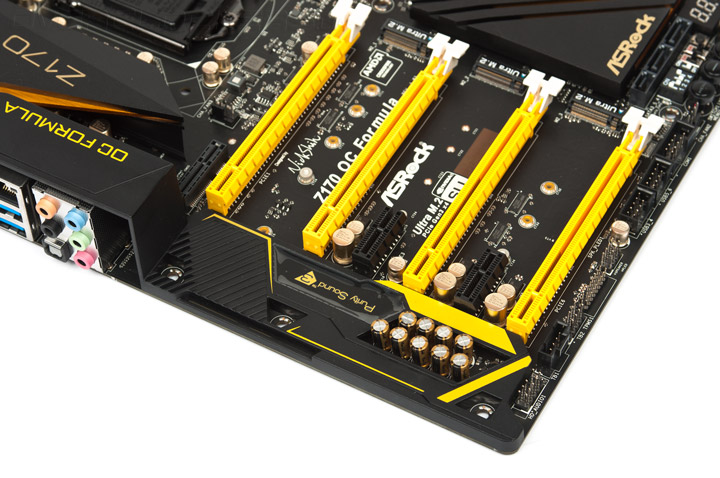

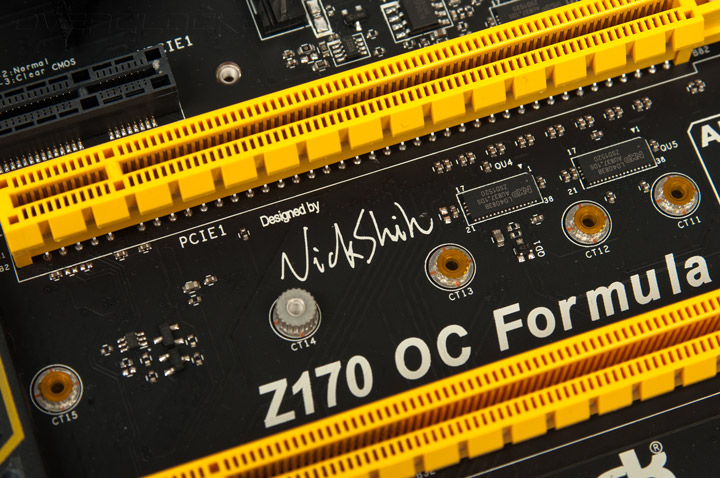

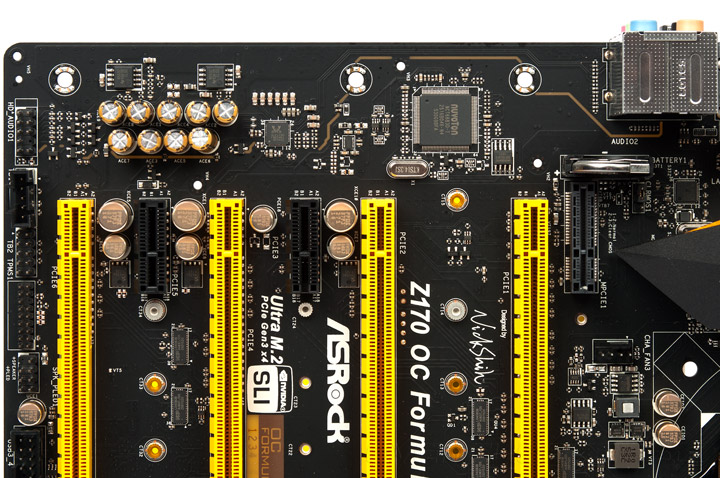

Процессорные линии PCI-E могут делиться между тремя слотами, тогда как самый нижний использует линии от Z170 в числе четырёх.

asrock-z170-oc-formula

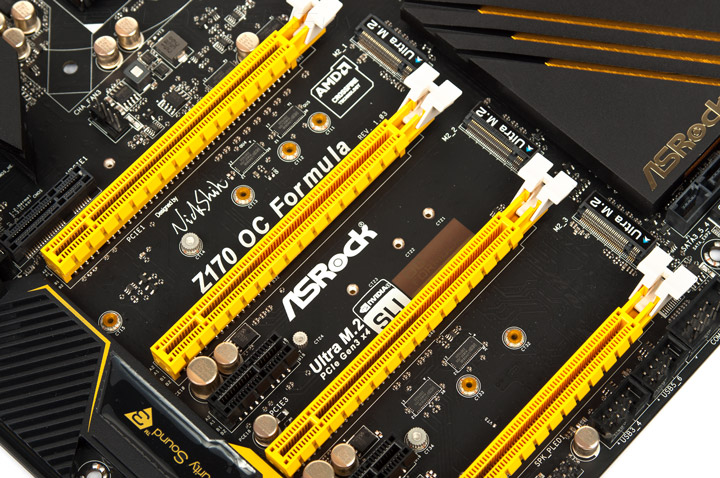

Одновременно с SATA-E использовать M.2 не выйдет, придётся выбирать между одним и другим, правда сегодня преимущество на стороне компактного форм-фактора практически неоспоримое.

asrock-z170-oc-formula

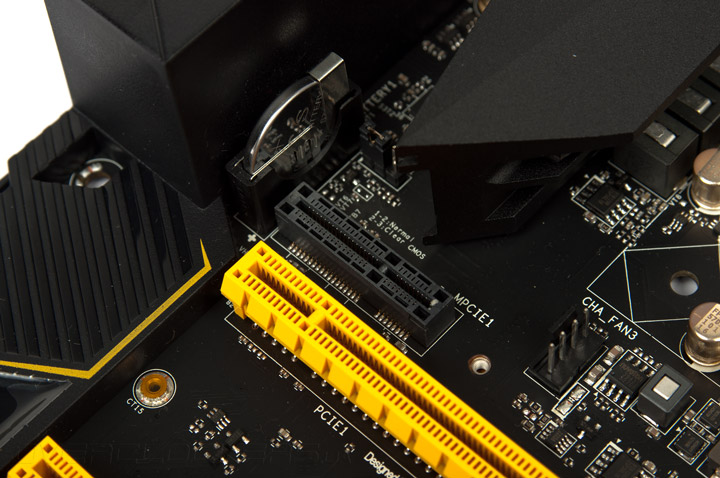

Самым верхним гнездом является компактное mini PCI-E, рядом предусмотрена возможность смонтировать комплектную стойку (имеется резьбовое отверстие прямо в теле платы).

asrock-z170-oc-formulaasrock-z170-oc-formula

Звуковая система ничем особенным не выделяется, есть кодек Realtek ALC1150 и пара ОУ Texas Instruments NE5532.

asrock-z170-oc-formula

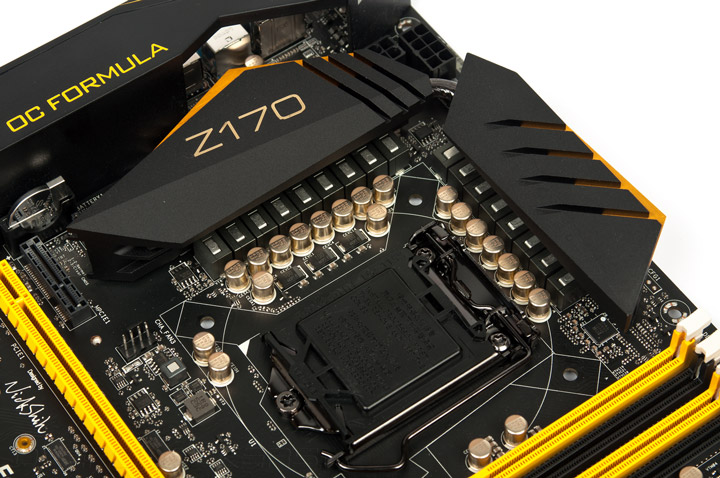

Стабилизатор питания процессора решили оснастить обычным набором из двух радиаторов и тепловой трубки. Никаких избытков в виде водоблоков или того, что подаётся под похожим видом.

asrock-z170-oc-formula

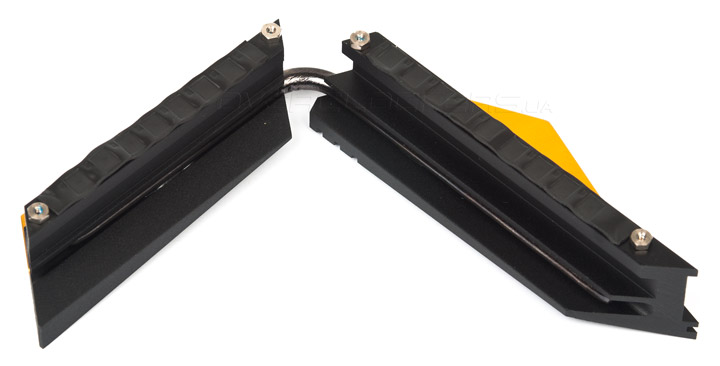

Сама трубка находится далеко от оснований, потому и она выступает скорее как украшение, во всяком случае, эффективность от её использования явно не будет высокой, у пары радиаторов формы относительно симметричны, вряд ли один из них будет греться больше, чем второй.

asrock-z170-oc-formula

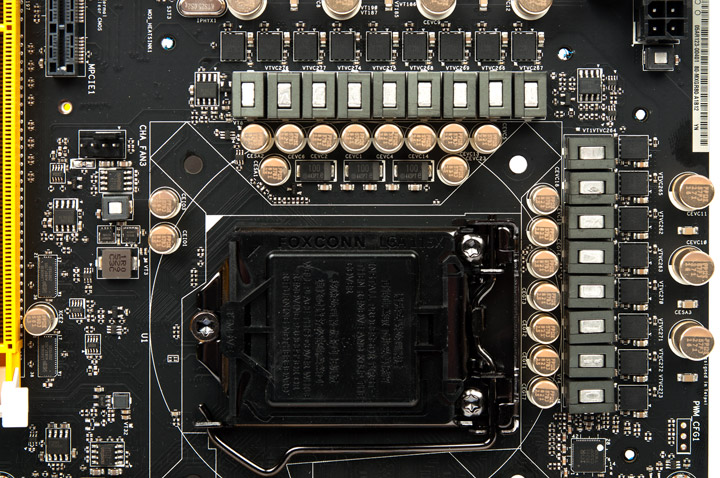

В основе стабилизатора заложен восьмиканальный ШИМ-контроллер IR35201 производства International Rectifier. Шесть линий образуют стабилизатор напряжения для ЦП и ещё две — для встроенного ГП. В помощь к нему приставлены восемь драйверов-удвоителей IR3598. Таким образом, каждый из них завязан на пару высокоэффективных элементов Texas Instruments CSD87350Q5D. Ближе к центру платы дополнила схему реализация стабилизатора CPU SA, куда входит набор из одного дросселя и силовой сборки. Дополнительное питание предусмотрено в виде разъема EPS12V.

asrock-z170-oc-formula

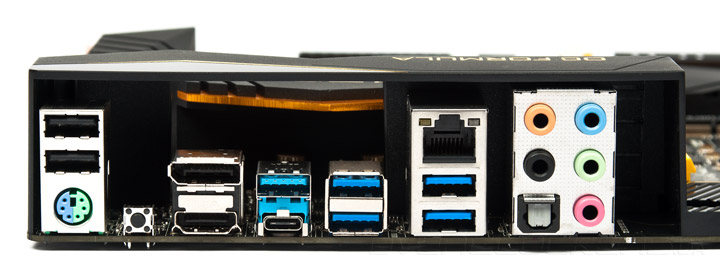

Сзади есть кнопка сброса настроек, два самых современных цифровых видеовыхода, множество портов USB разных поколений, Ethernet и звуковая стойка с пятью аналоговыми выходами и одним оптическим. Не забыли и про классический PS/2. Вполне современный и всеохватывающий набор, на мой взгляд.

asrock-z170-oc-formula
