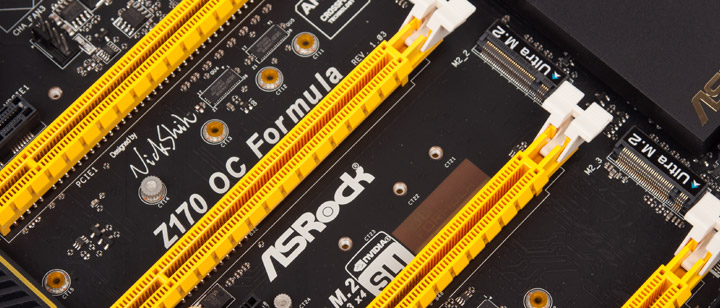

Обзор материнской платы ASRock Z170 OC Formula — флагманского решения производителя для процессоров Intel Skylake

Возможности UEFI

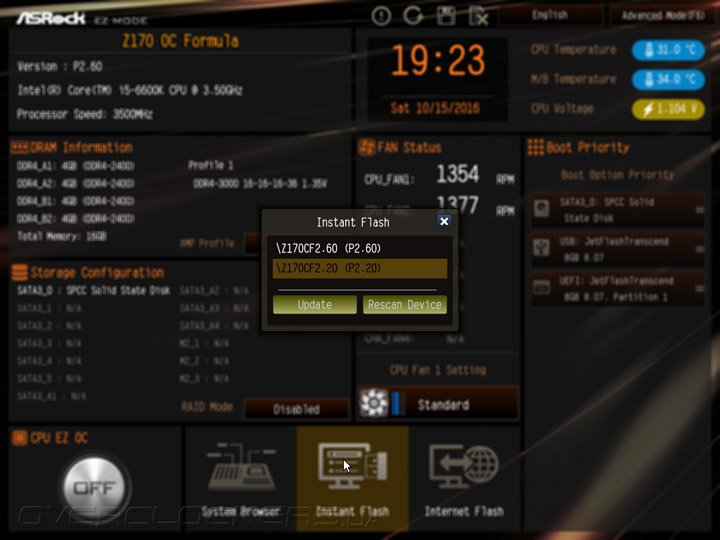

Для обновления прошивки привлекался фирменный инструмент Instant Flash. Помимо использования самых свежих сборок допускается откат на устаревшие версии, в том числе и те, где функция разгона ЦП ещё не была ограничена (для моделей с несвободным множителем). В этом обзоре участвует как раз последняя из таких — P2.20.

ASrock Z170 OC Formula

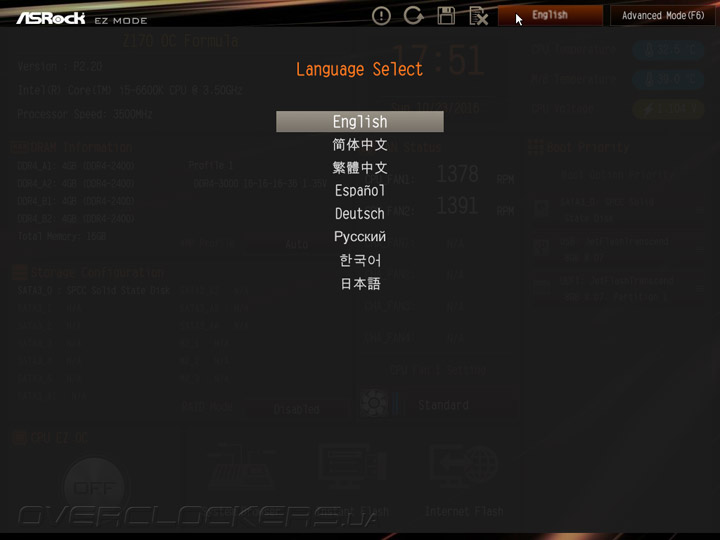

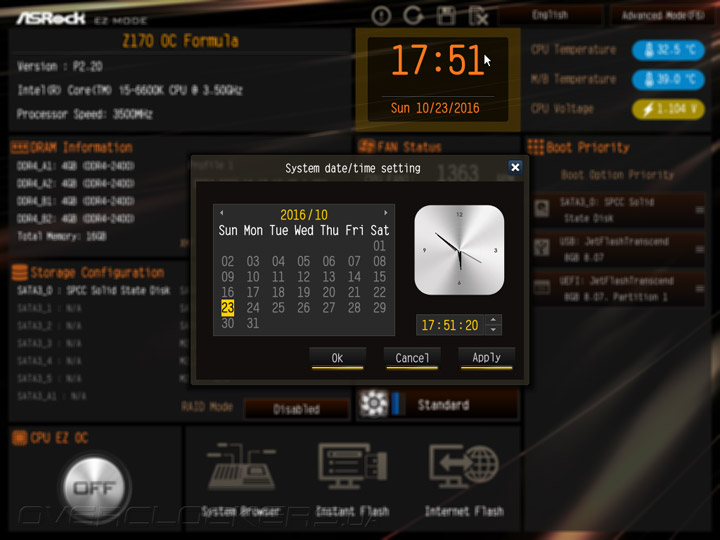

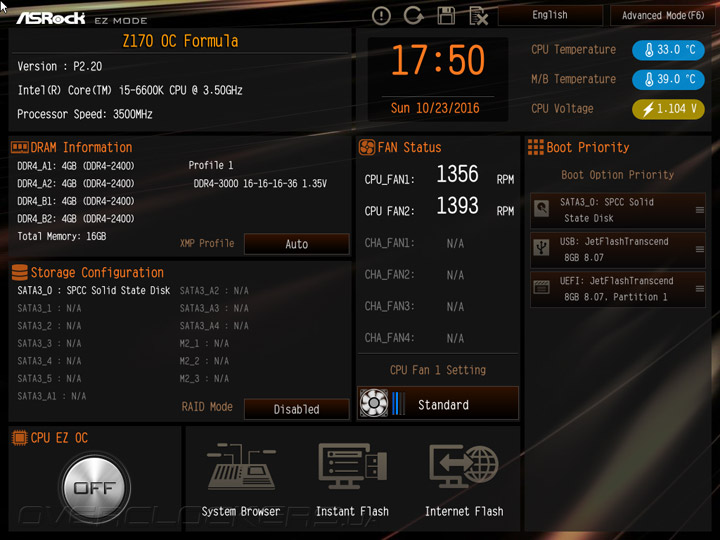

Модель для энтузиастов оснащена в том числе и упрощённым режимом работы с настройками.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

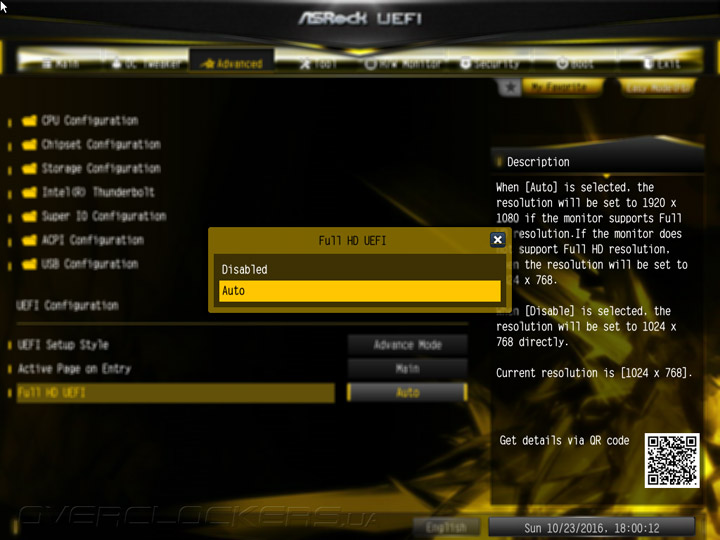

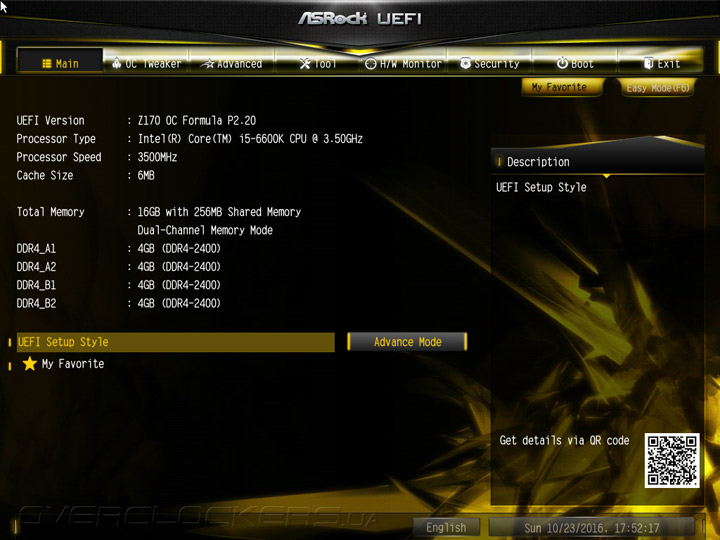

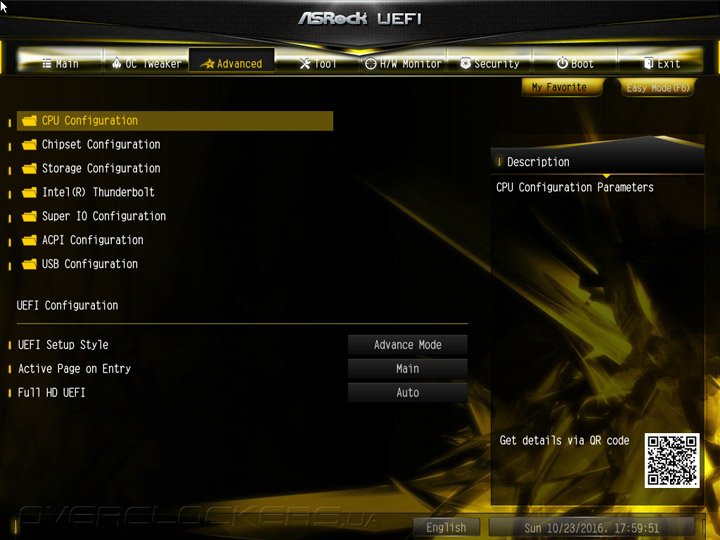

Полный набор возможностей — в расширенном меню.

ASrock Z170 OC Formula

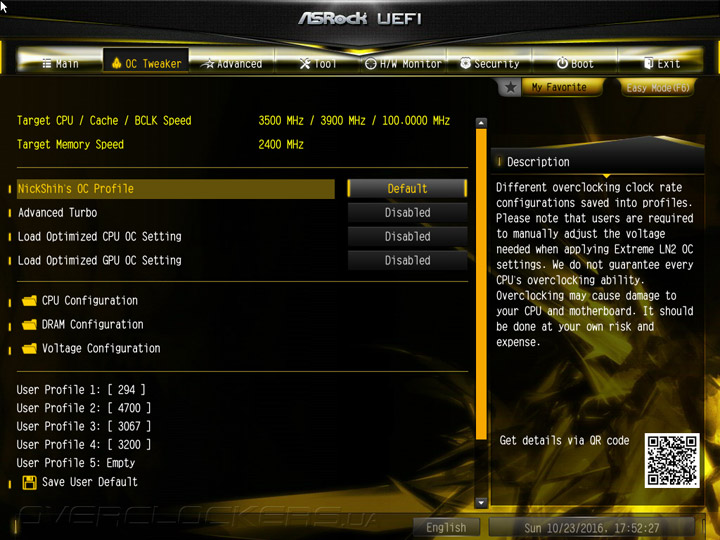

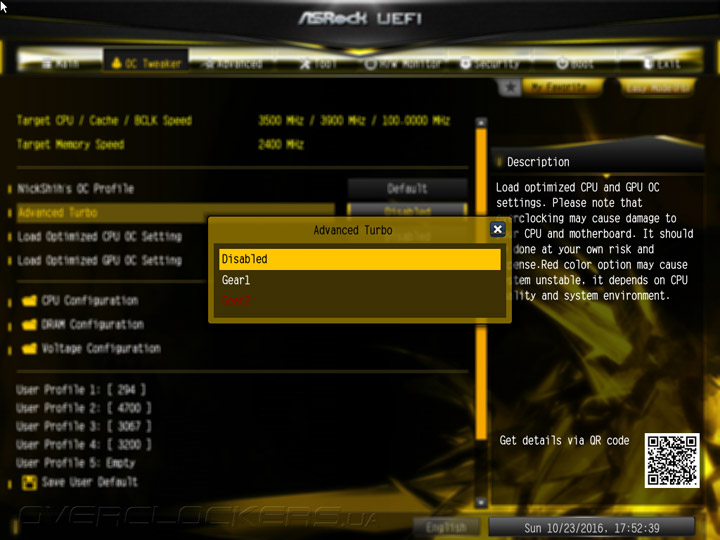

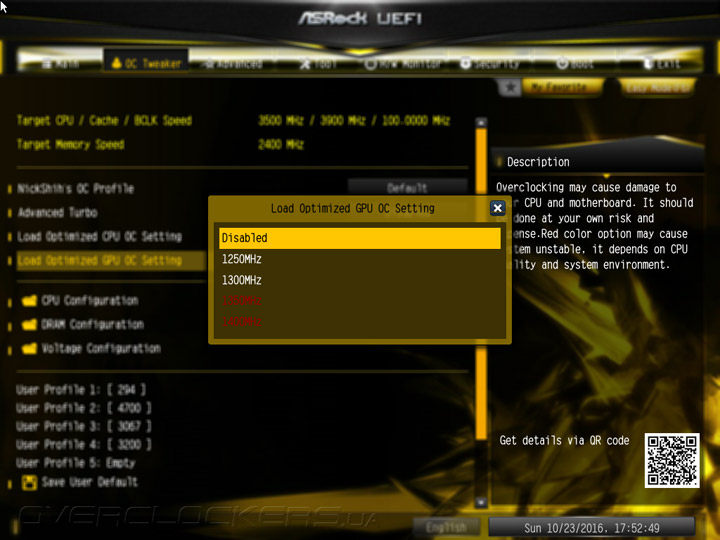

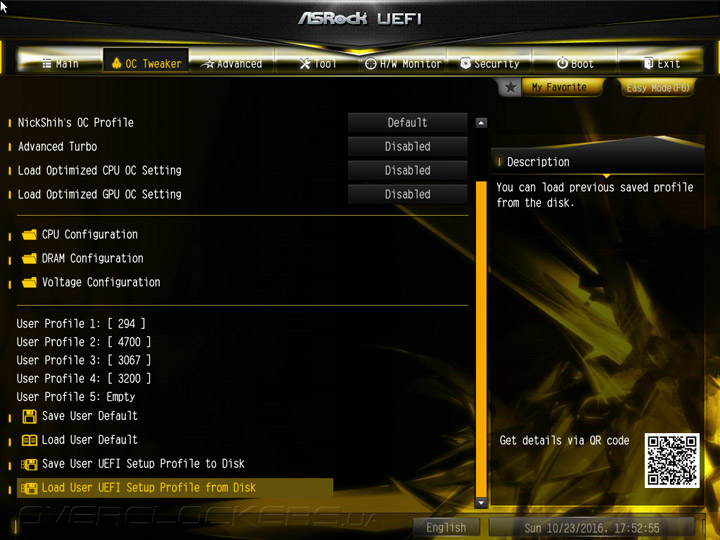

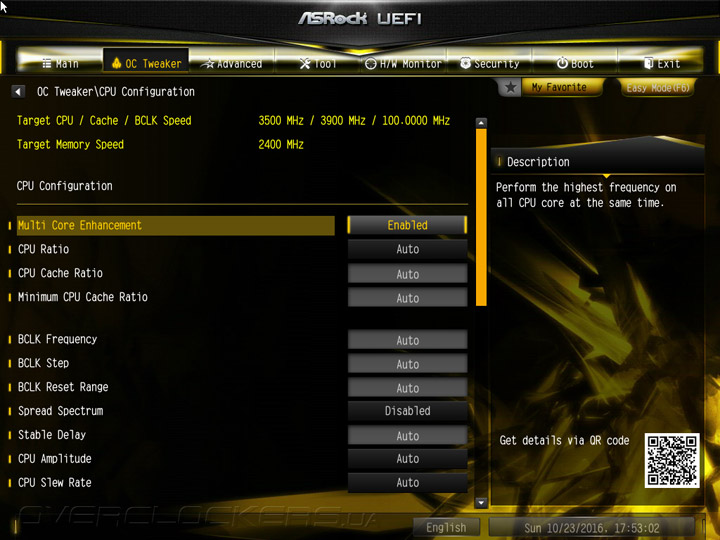

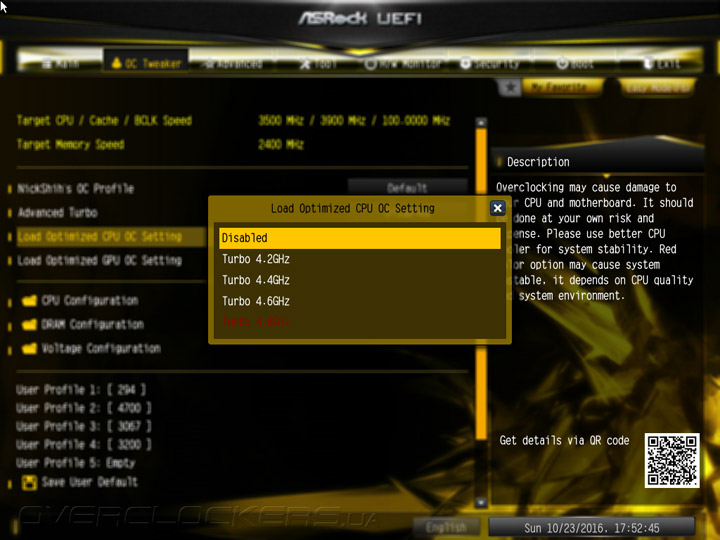

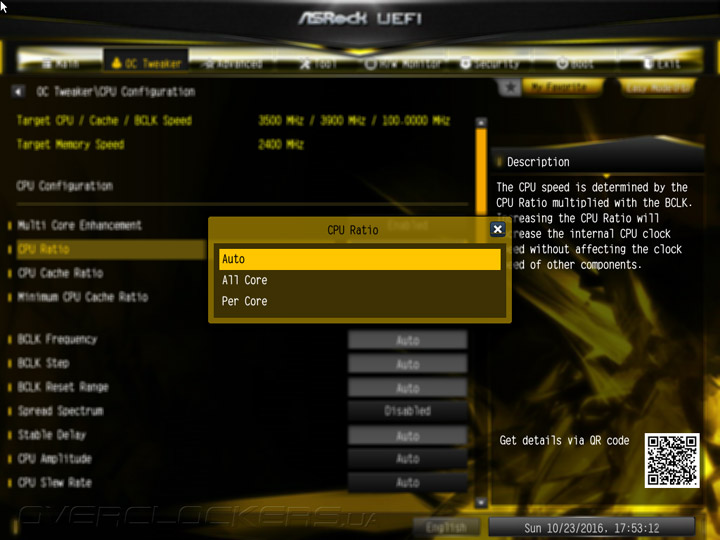

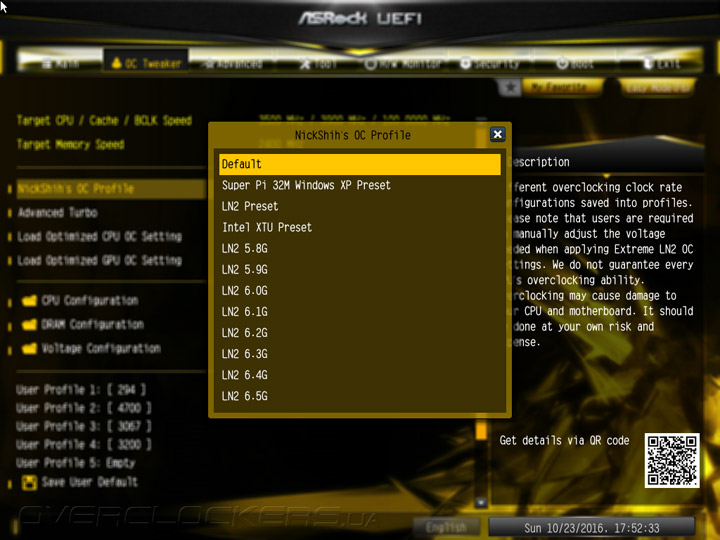

В разделе OC Tweaker есть наборы с готовыми настройками системы; авторства NickShih будут интересны профессиональным бенчерам, а для рядовых пользователей заготовлены более простые варианты разгона компьютера. Собственные настройки можно сохранить в пяти профилях или на внешнем носителе.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

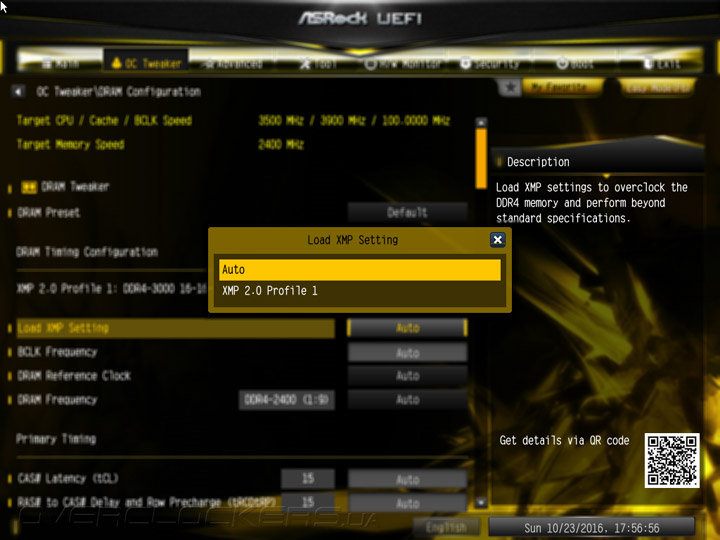

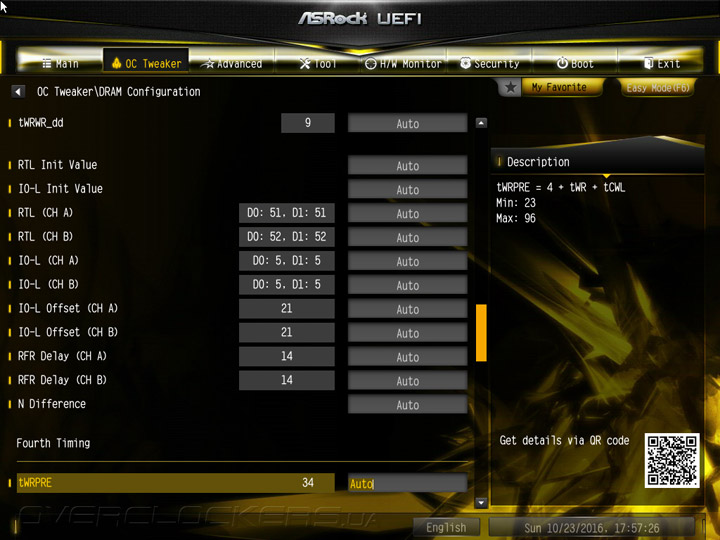

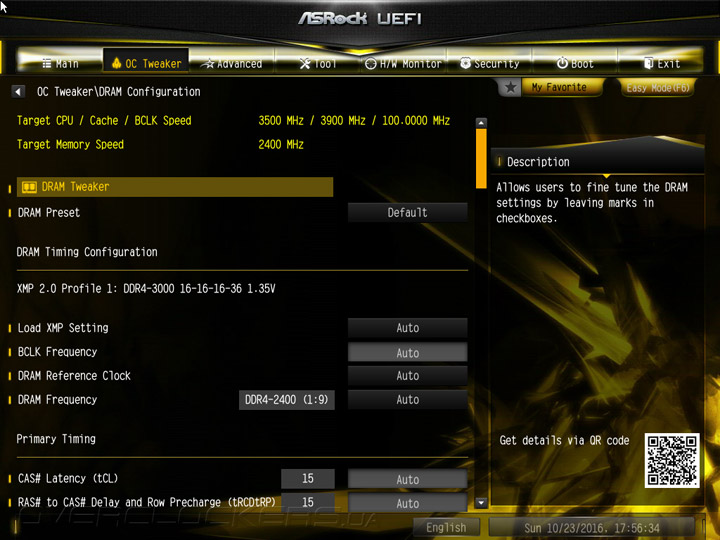

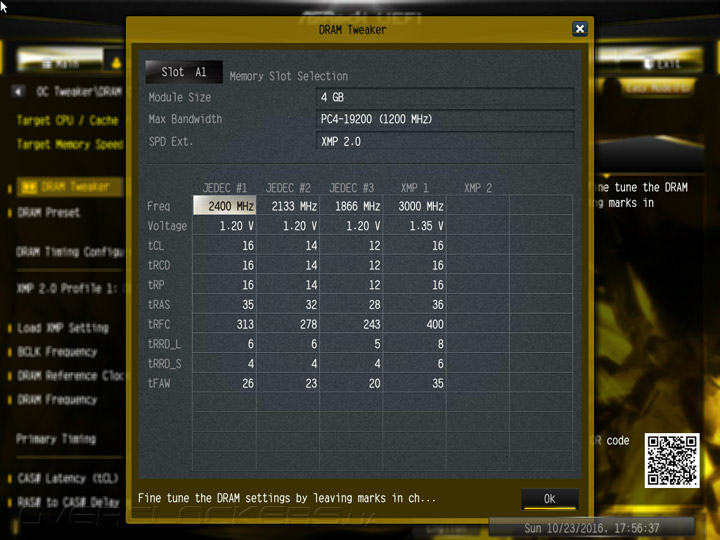

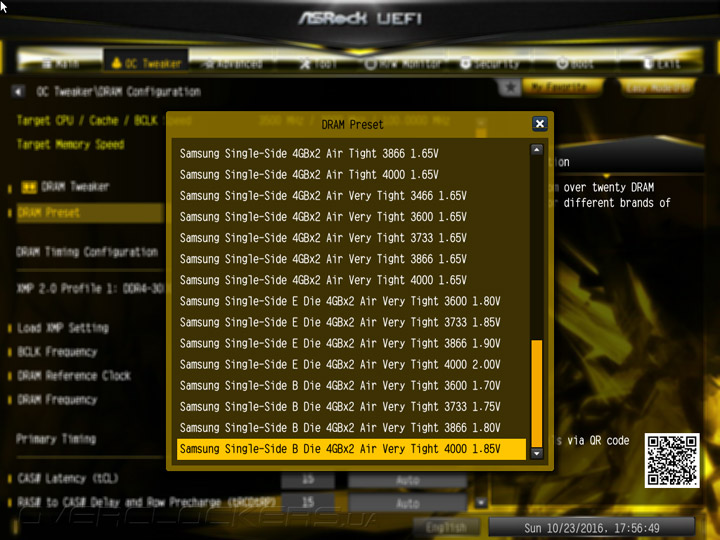

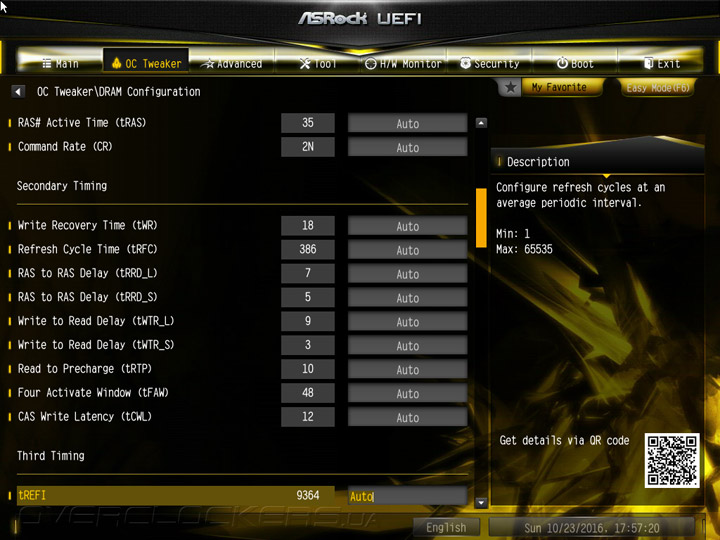

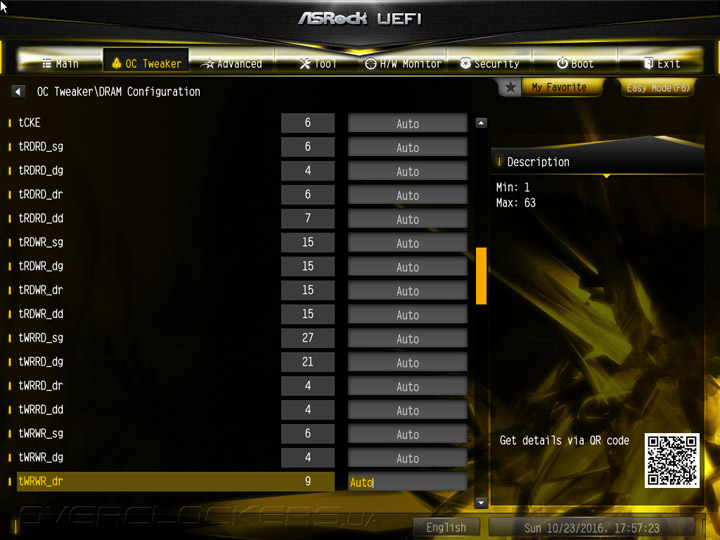

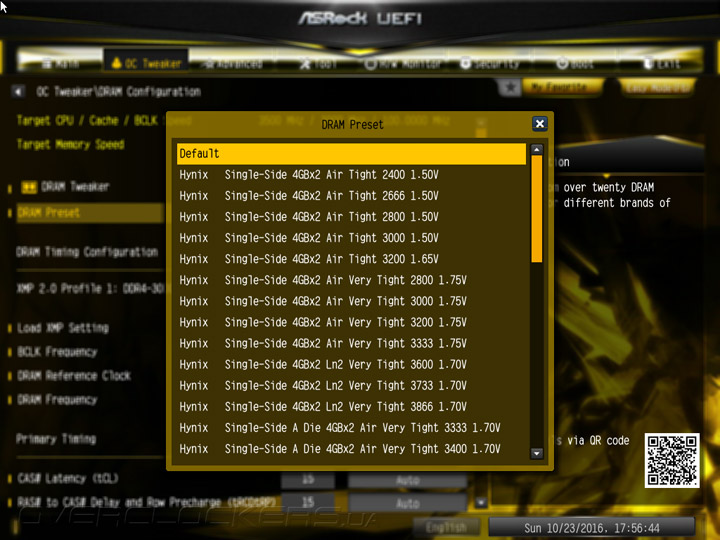

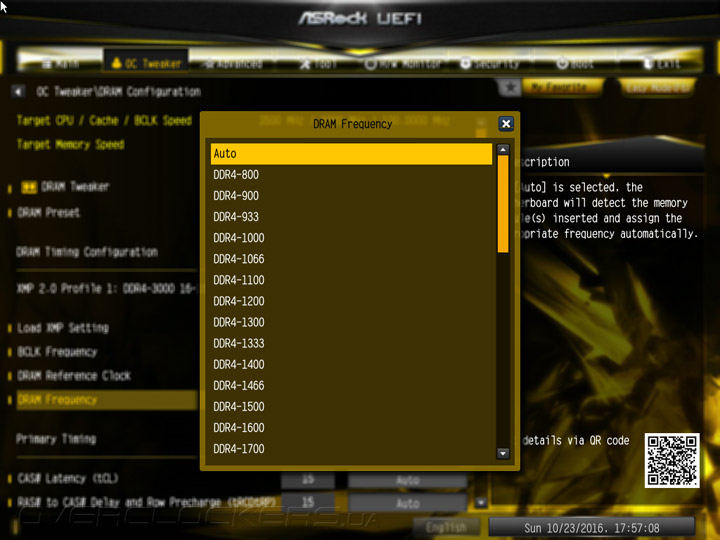

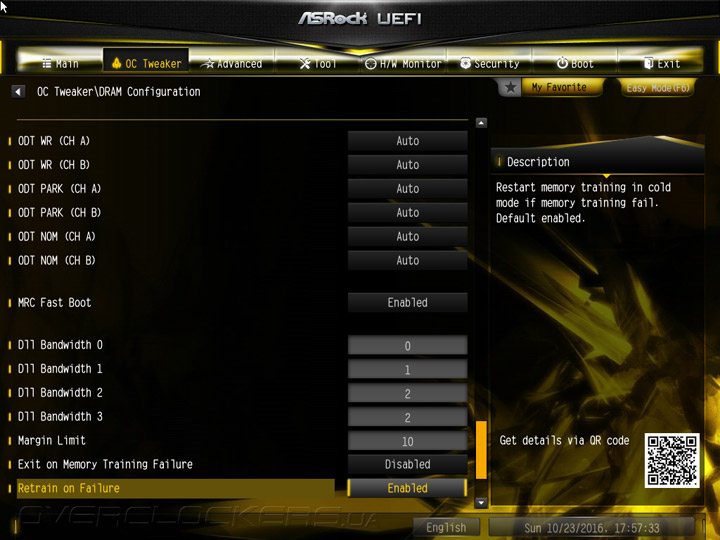

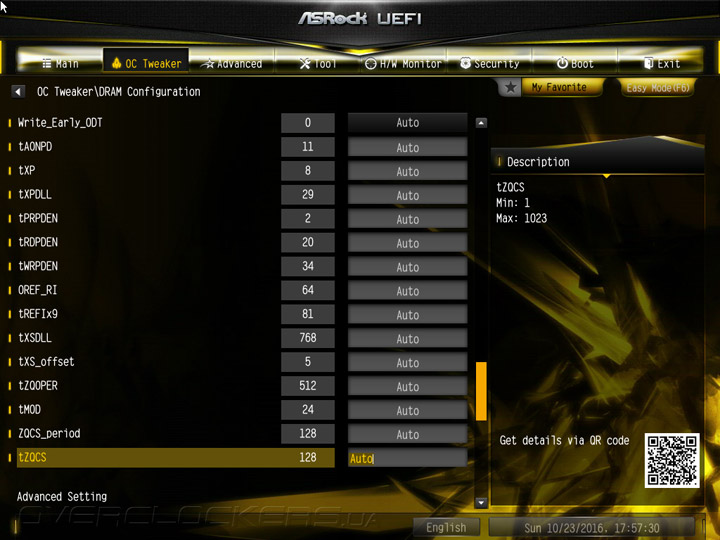

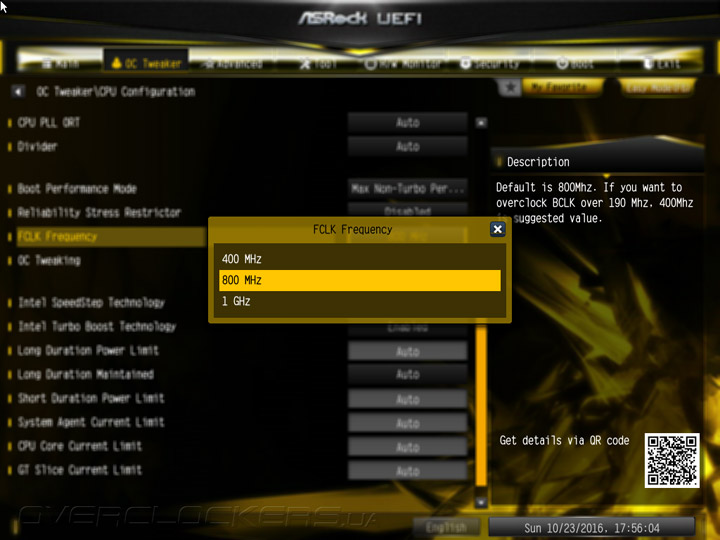

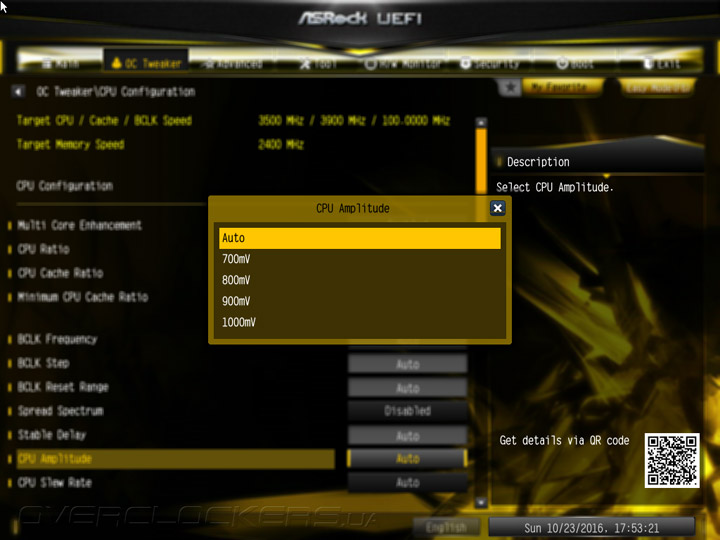

Кроме этих, бросающихся в глаза, механизмов хочется упомянуть ещё о наборе разнообразных настроек для памяти с чипами Hynix и Samsung. Высокое напряжение в этих профилях также чётко обозначает целевую аудиторию — экстремальные оверклокеры. Помимо обычных, понятных простым пользователям пунктов, к изменению доступно множество особых параметров, которые, судя по всему, должны помочь в тонкой наладке системы при проведении азотных сессий.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

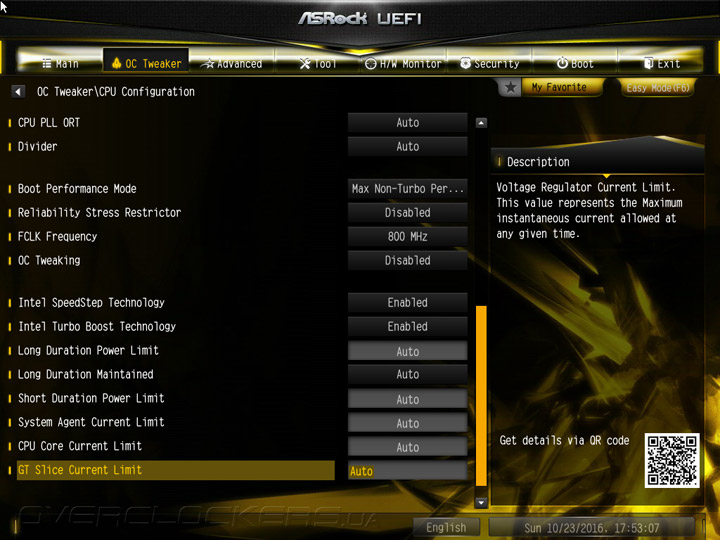

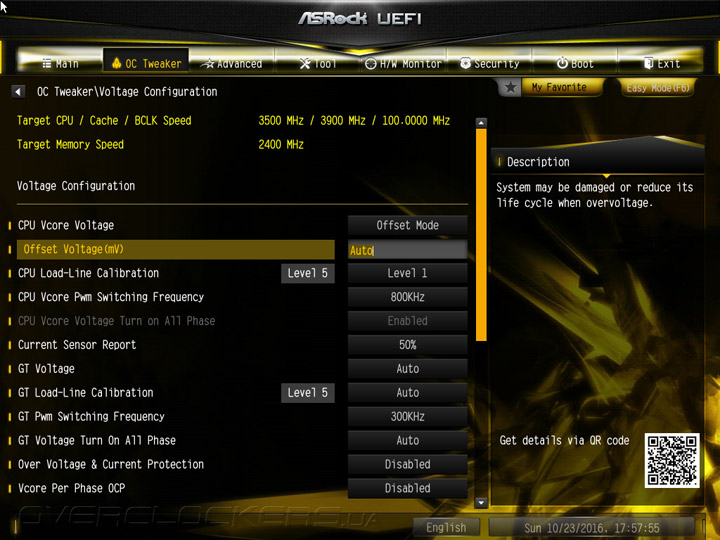

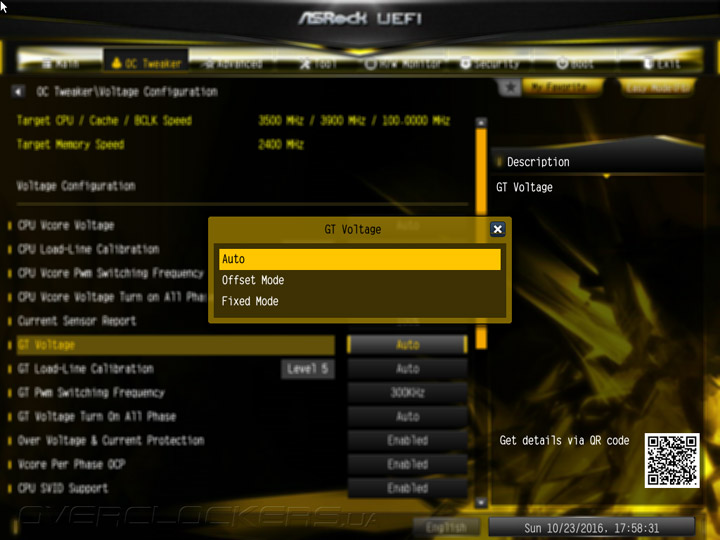

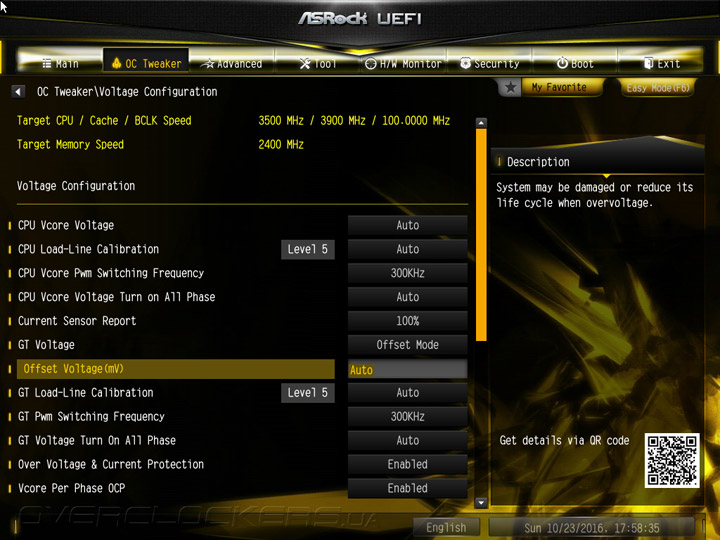

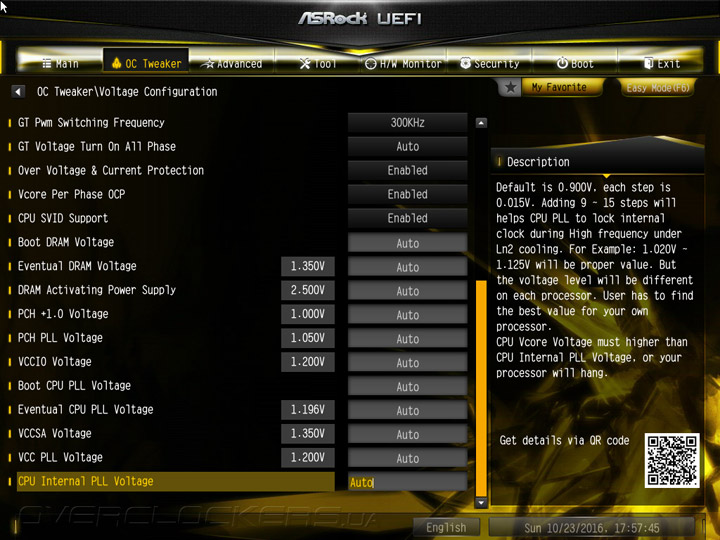

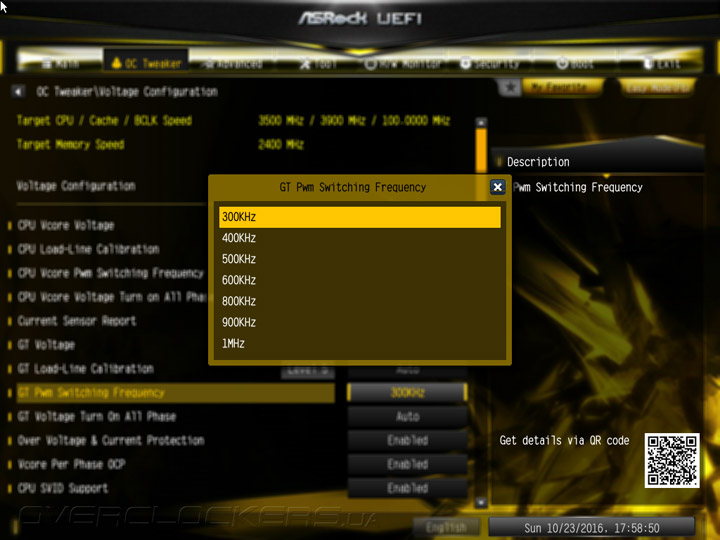

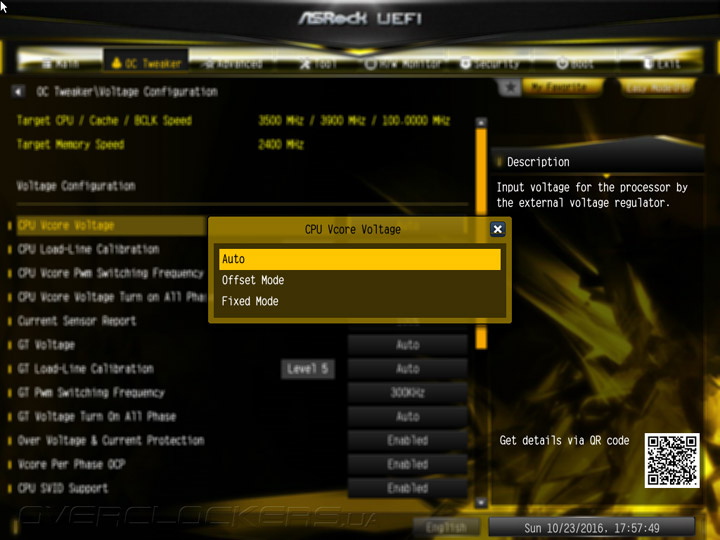

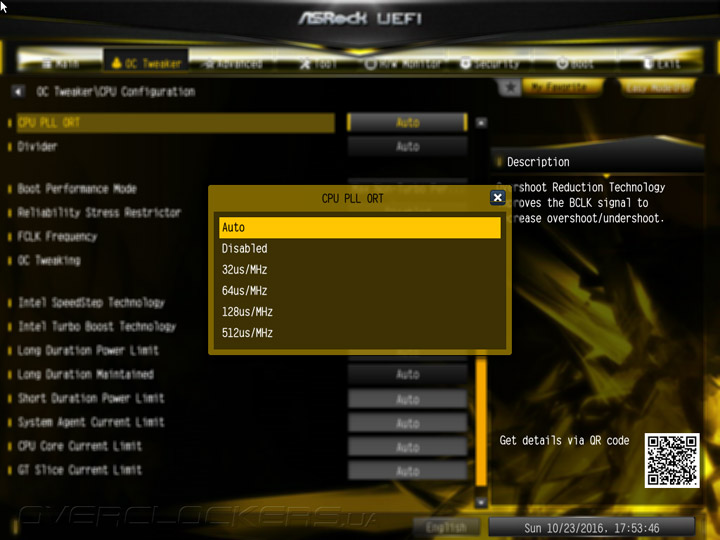

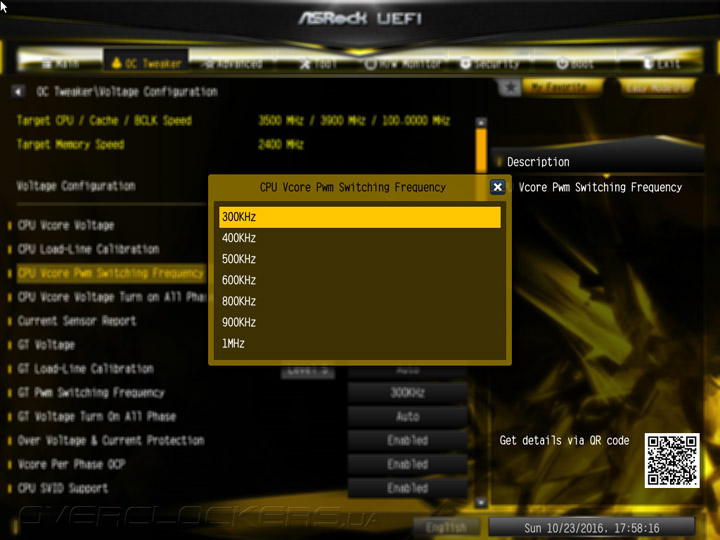

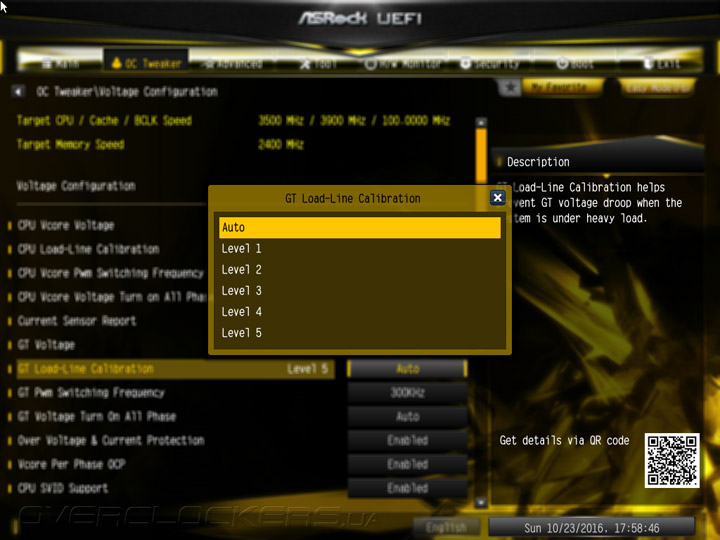

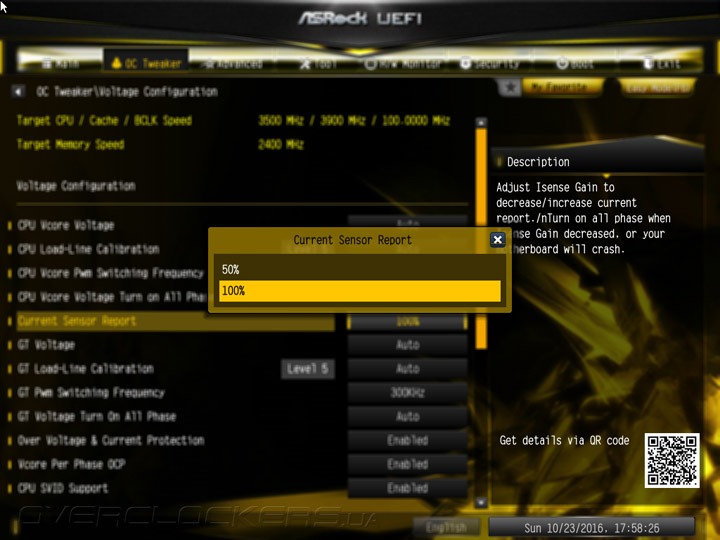

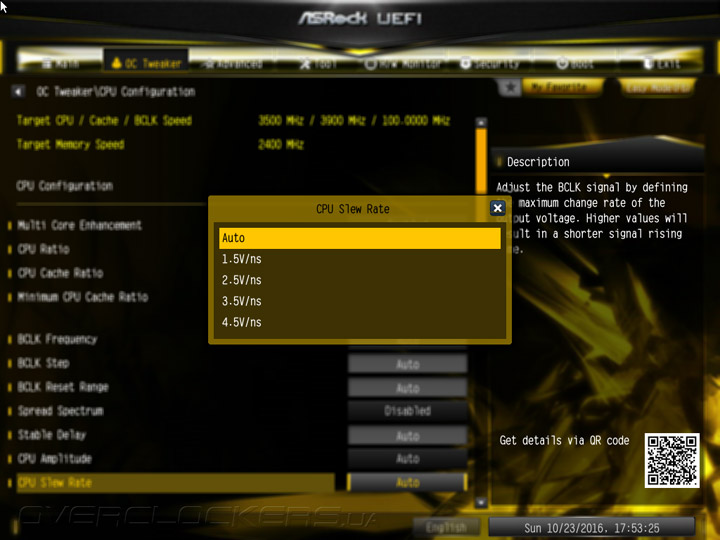

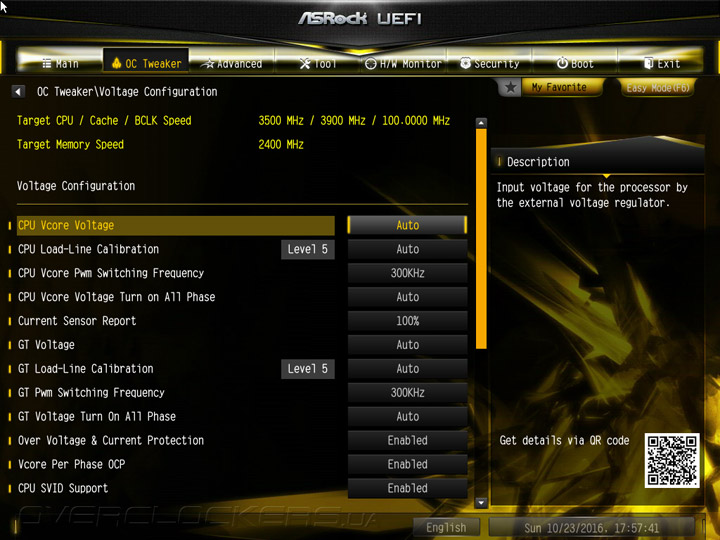

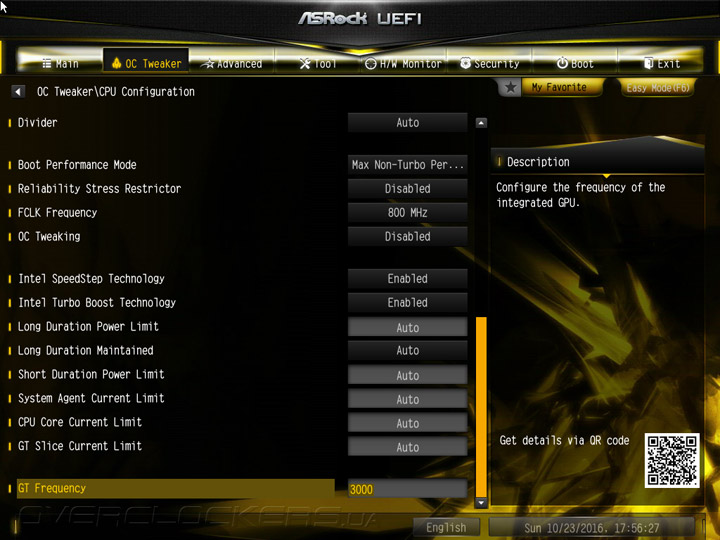

Имеется большое число пунктов с напряжениями разного рода и прочими переменными, так или иначе оказывающих влияние на источники питания.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Набор стандартных параметров собран в сводной таблице.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 75–600 0,0625
CPU Ratio (Multiplier) 8–120 1
CPU Vcore Fixed Voltage (В) 0,9–2,0 0,005
CPU Vcore Offset Voltage (мВ) –100…+200 5
CPU Load-Line Calibration Auto/Level 1…5 1
CPU Cache Ratio (Multiplier) 8–120 1

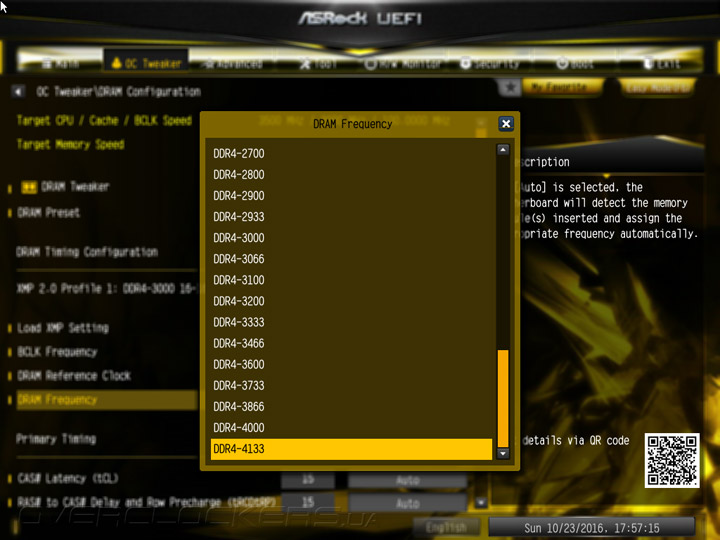

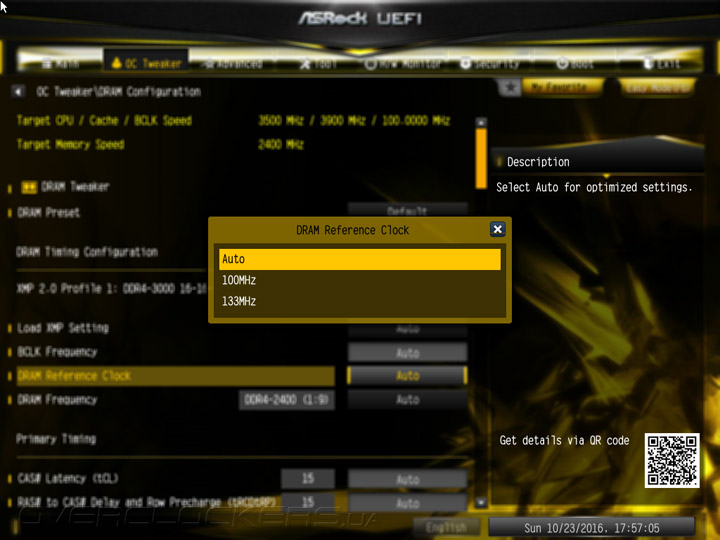

DRAM Frequency (МГц) 800–3100
800–4133
100
133
DRAM Voltage (B) 1–2,3 0,005
VCCSA Voltage (В) 0,95–1,685 0,005
VCCIO Voltage (В) 0,85–1,585 0,005
PCH +1.0 Voltage (В) 0,90–1,50 0,005
GT Frequency (МГц) 100–3000 50
GT Fixed Voltage (В) 0,9–2,0 0,005
GT Offset Voltage (мВ) –100…+200 5

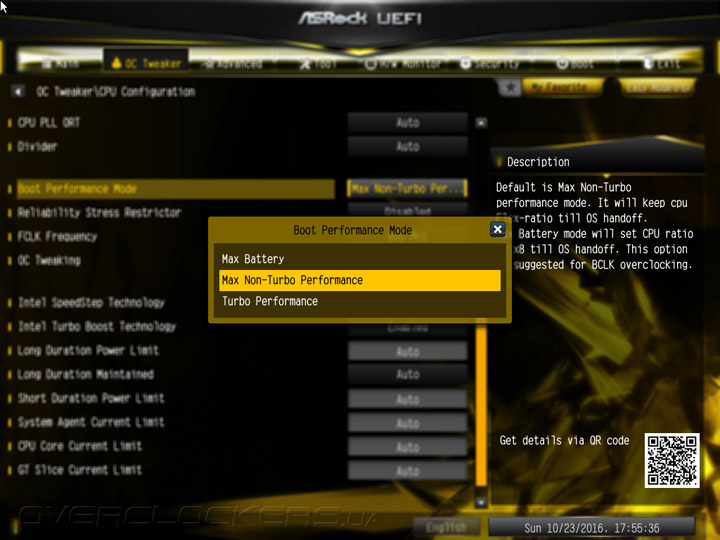

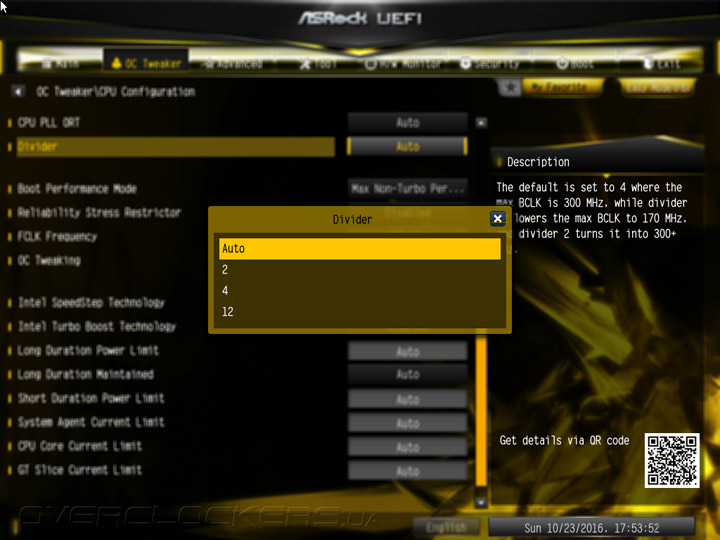

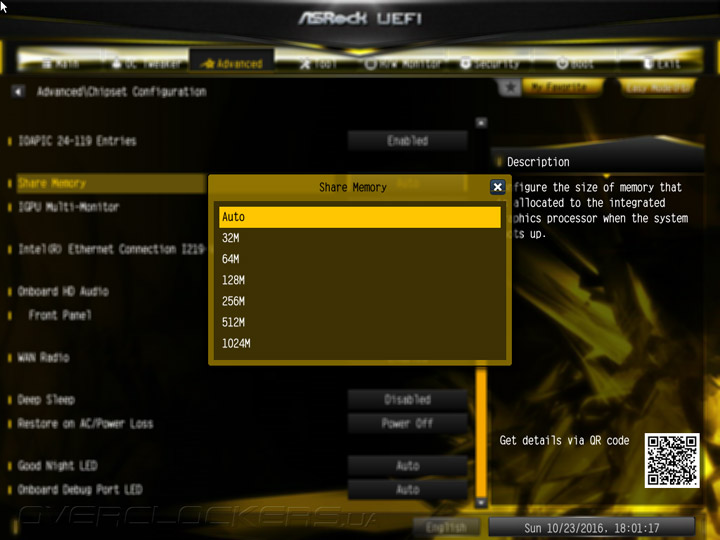

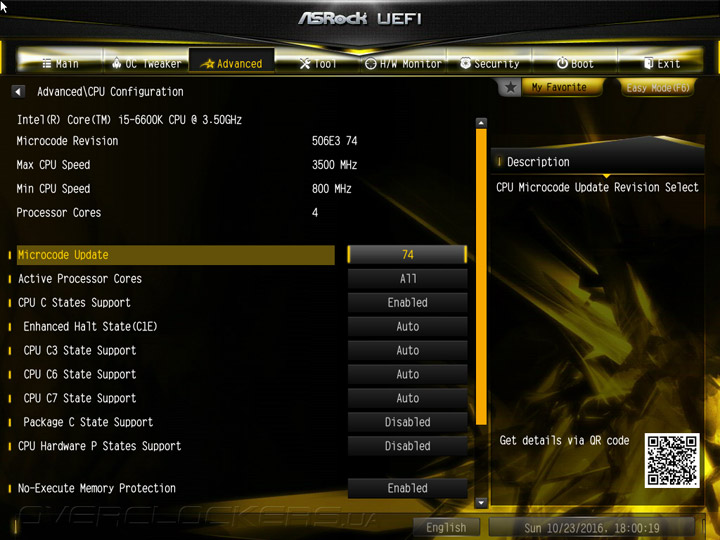

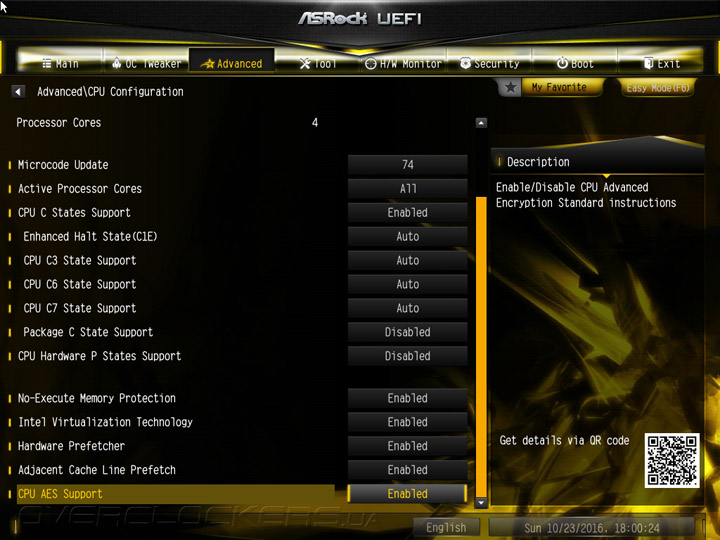

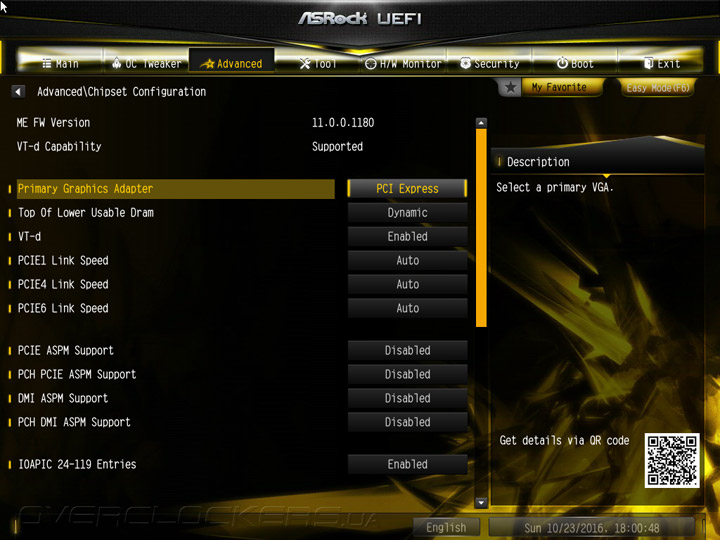

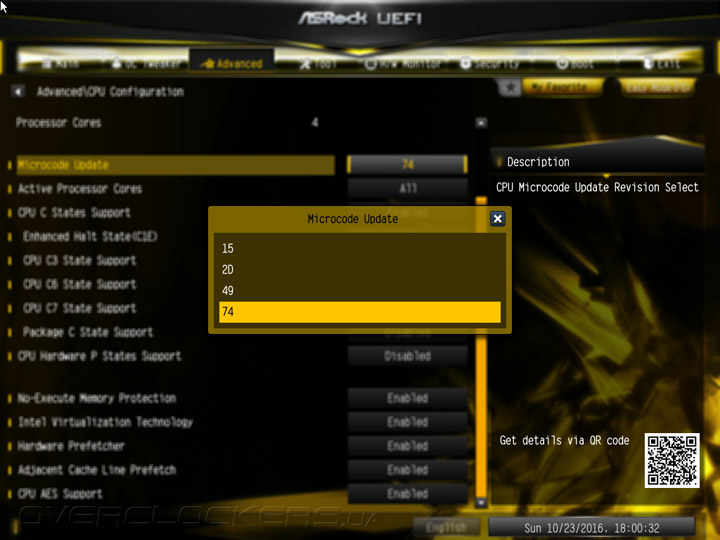

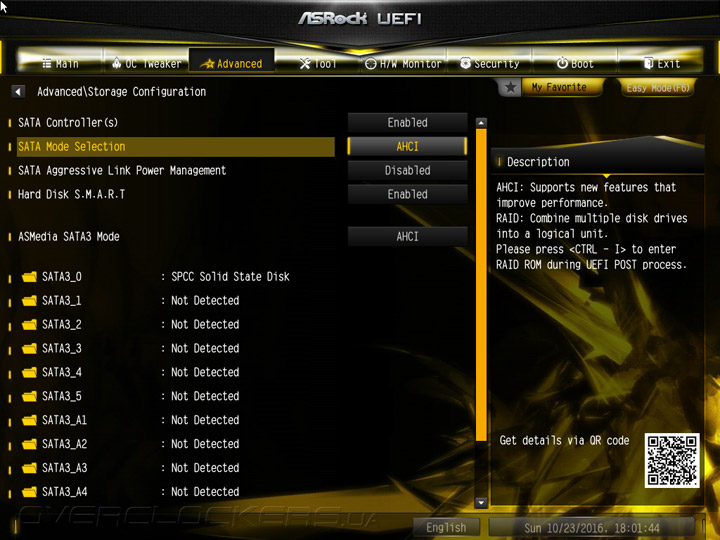

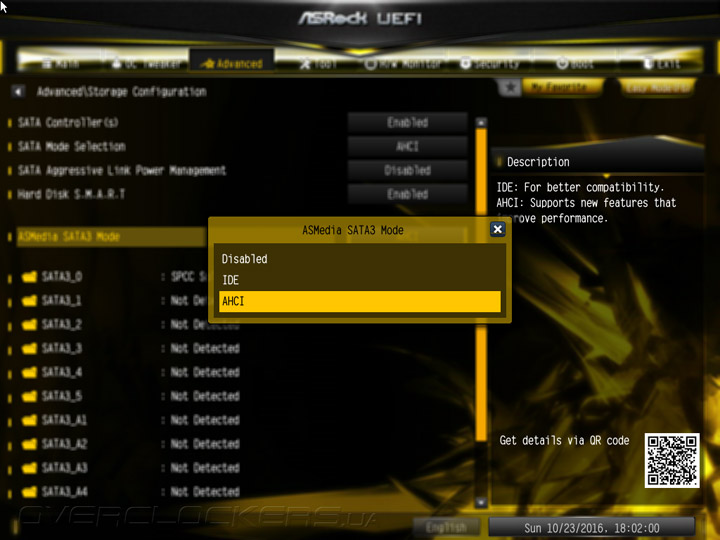

Среди второстепенных настроек также имеется ряд любопытных пунктов, например, можно выбирать версию Microcode Update.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

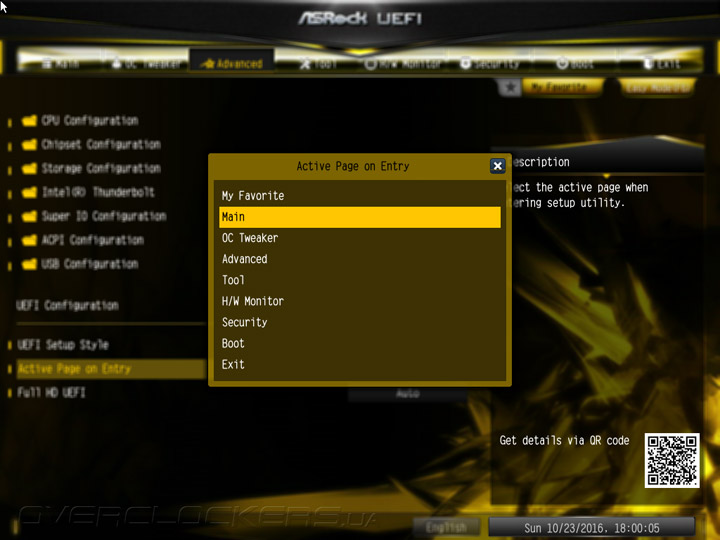

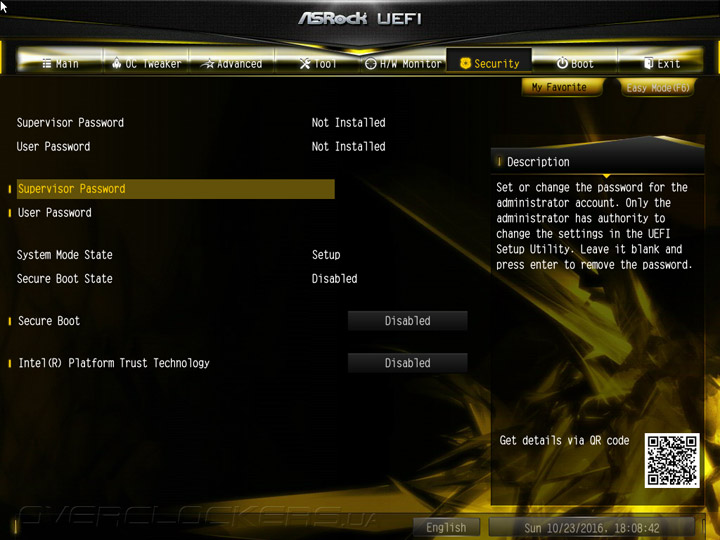

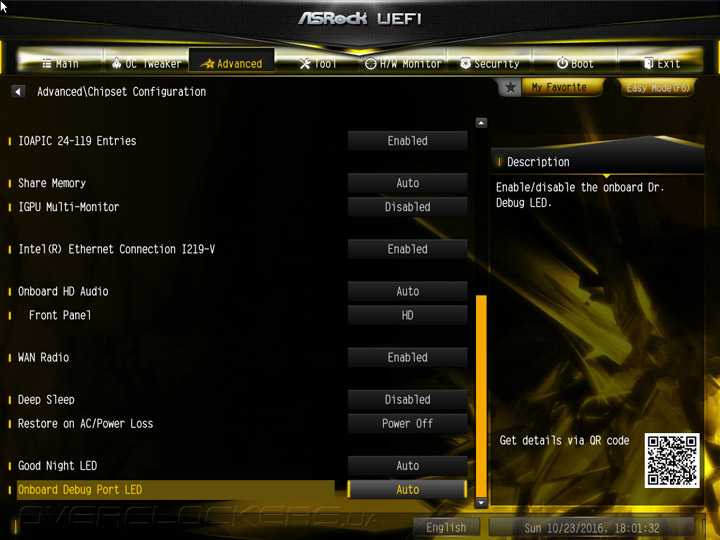

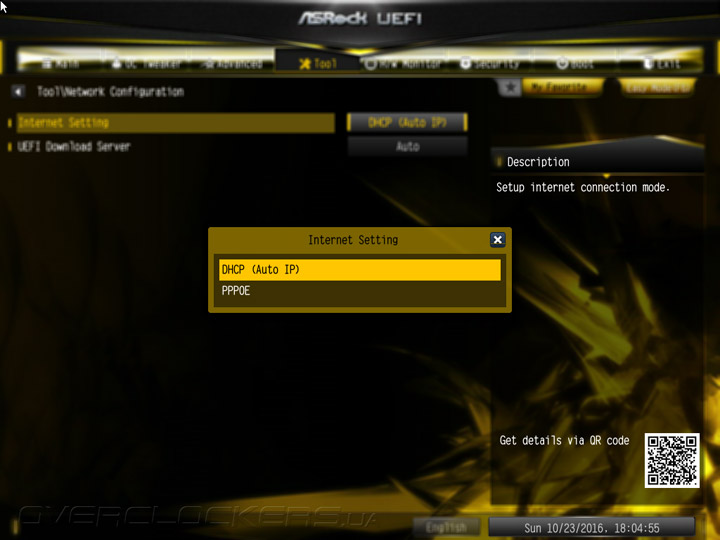

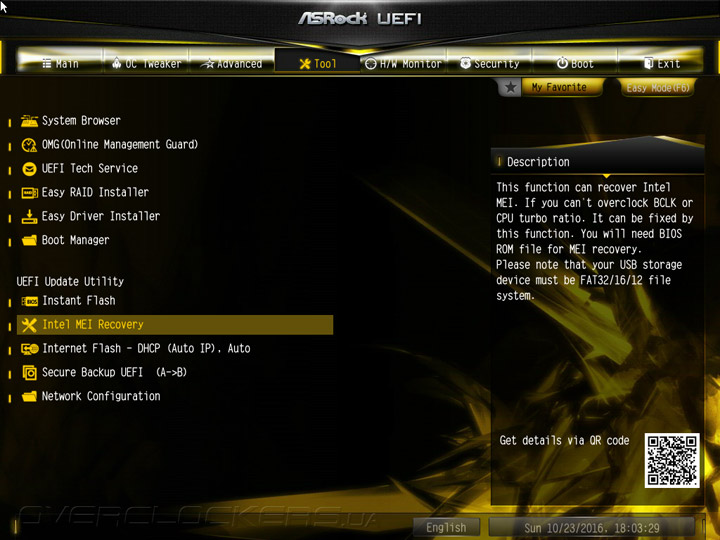

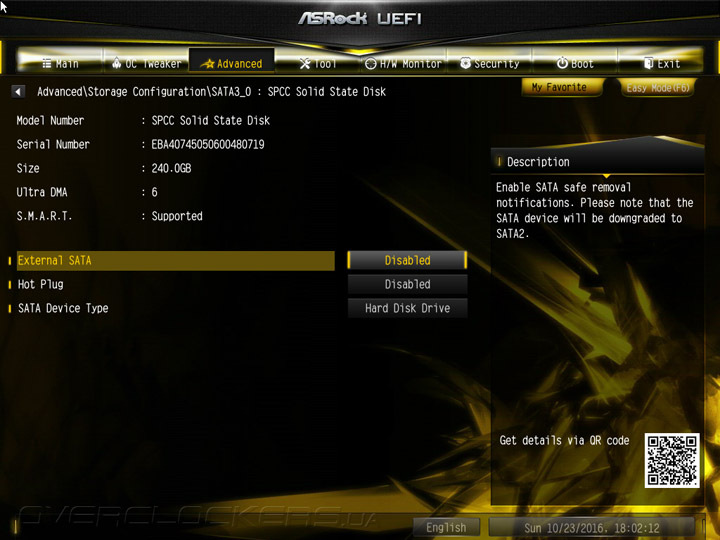

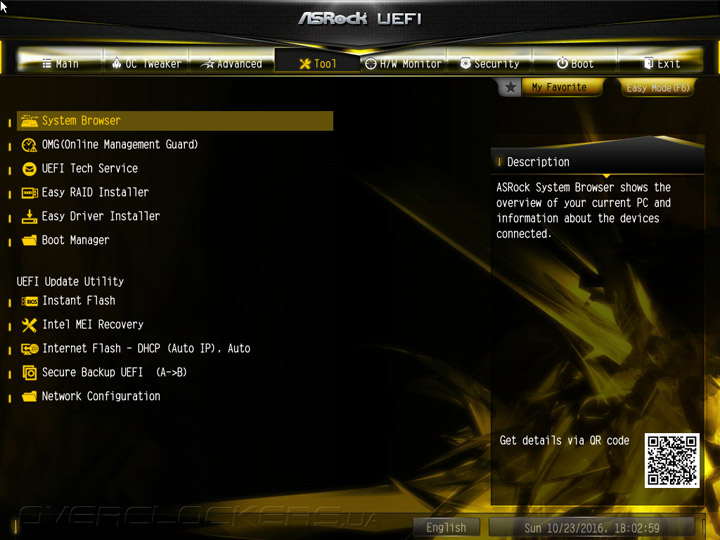

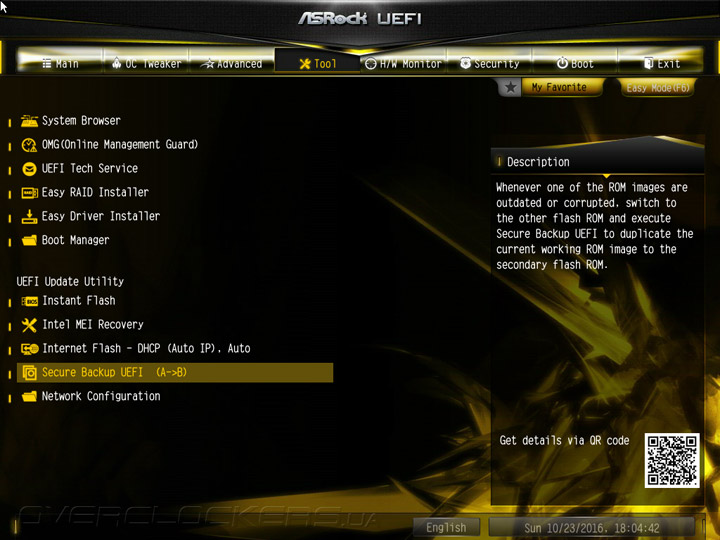

Также заявлена возможность отката версии MEI. Прочий фирменный инструментарий доступен и в серии рядовых продуктов.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

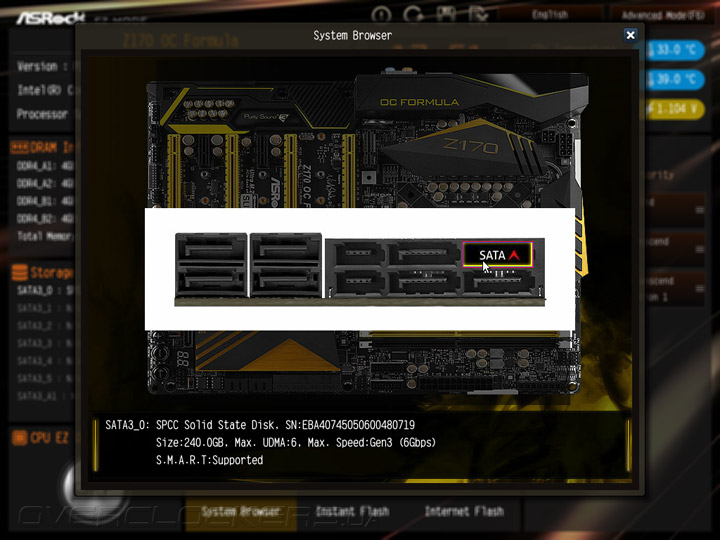

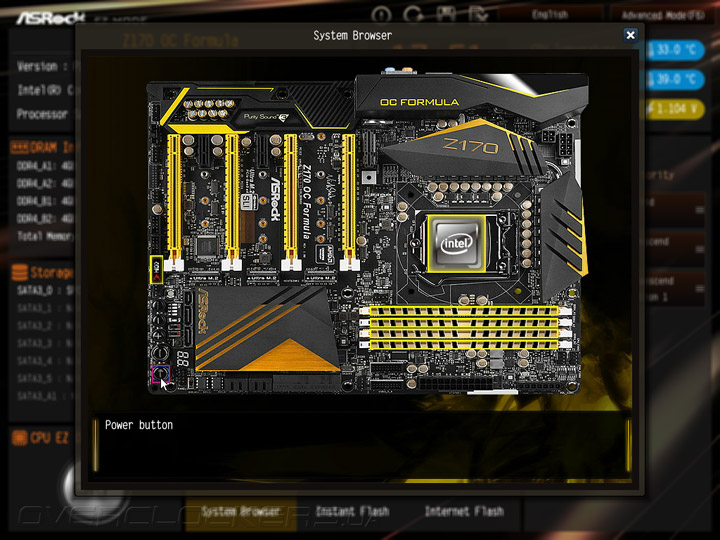

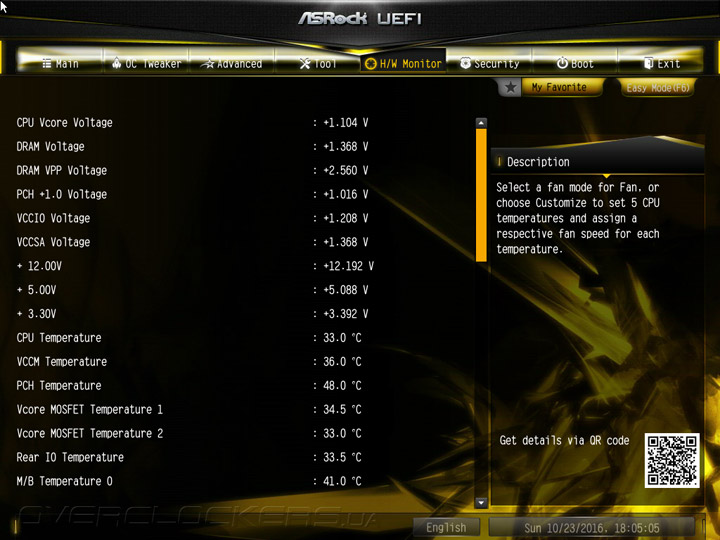

Система мониторинга оснащена рядом температурных датчиков. К сожалению, из UEFI ориентироваться по ним предстоит лишь глядя на названия, их места положения визуального характера заготовлены в фирменном ПО, доступном в среде Windows.

ASrock Z170 OC FormulaASrock Z170 OC Formula

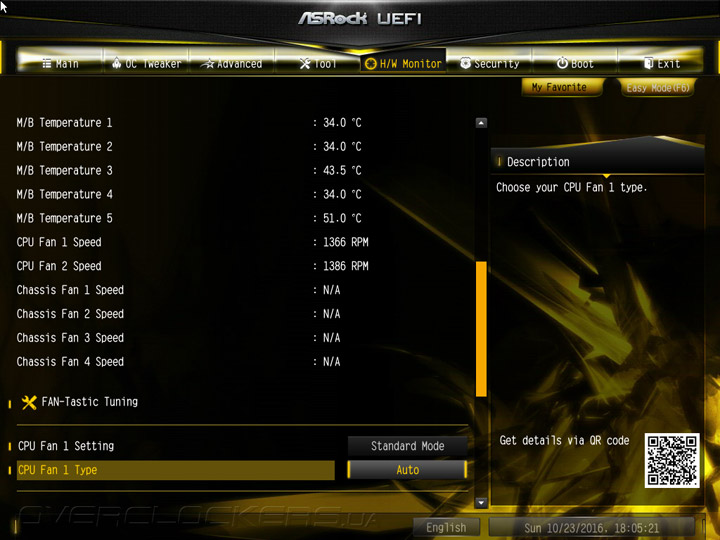

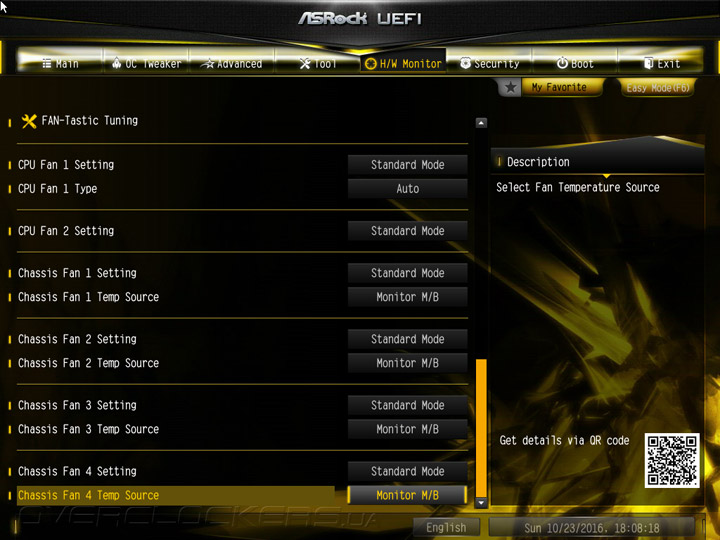

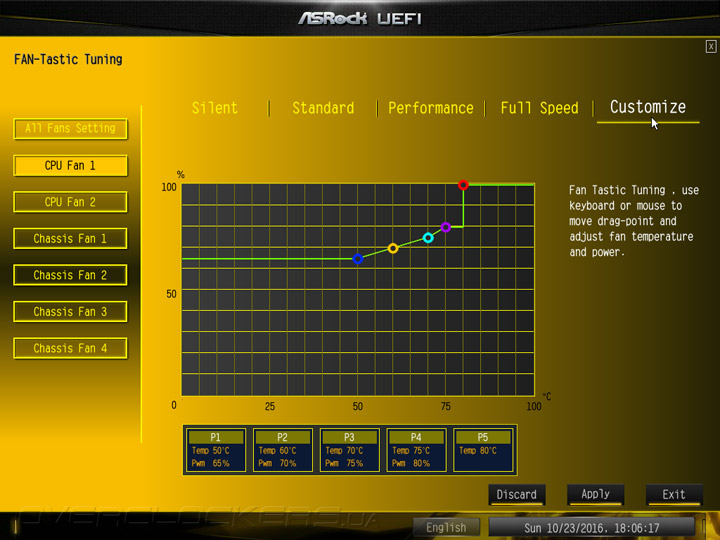

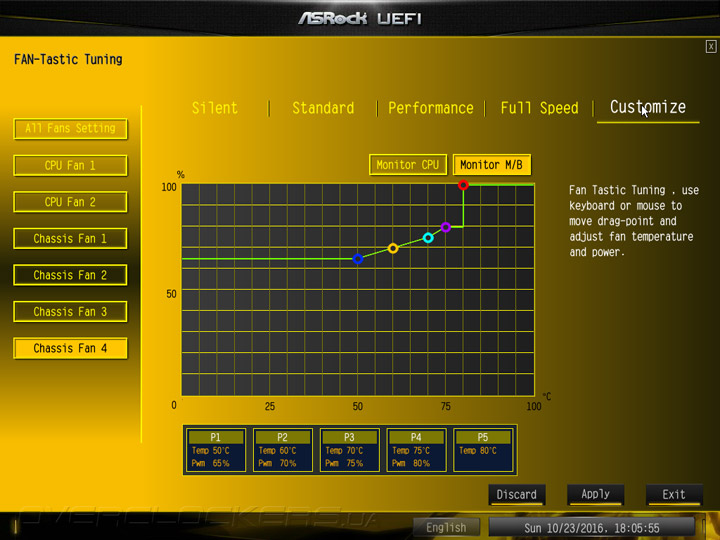

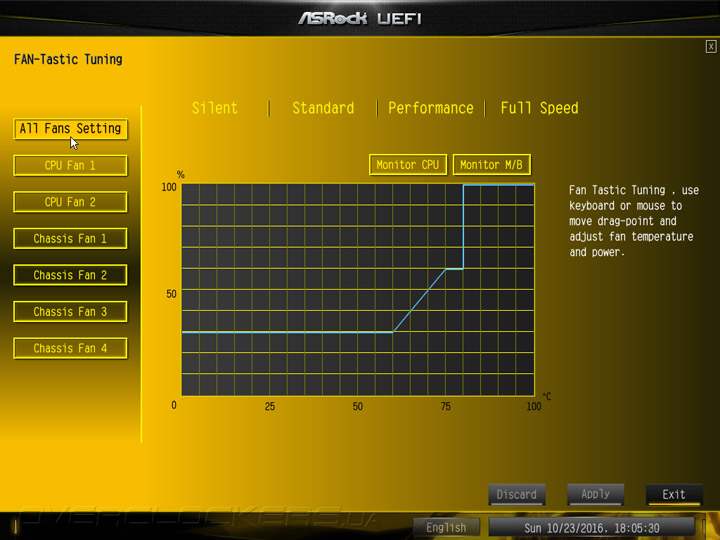

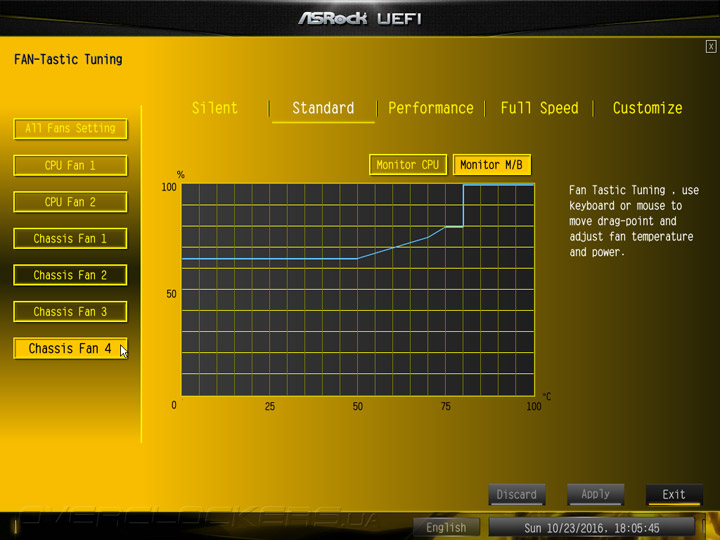

К плате можно подключить шесть охладителей. Для четырёх корпусных в роли опорной температуры можно избрать абстрактный показатель области на PCB. Это не вызывает вопросов с обычной продукцией, где такой датчик всего один, но здесь всё несколько иначе. Очевидно, потенциальным пользователям изделия подобные тонкости не нужны, хотя идея имеет право на развитие.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

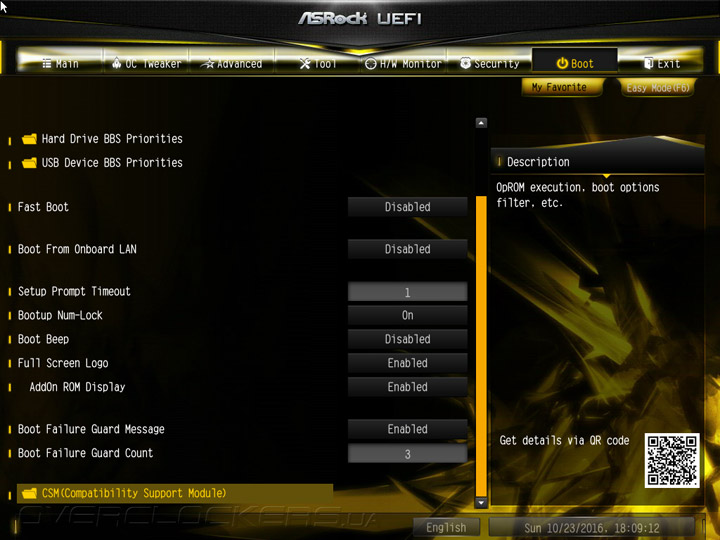

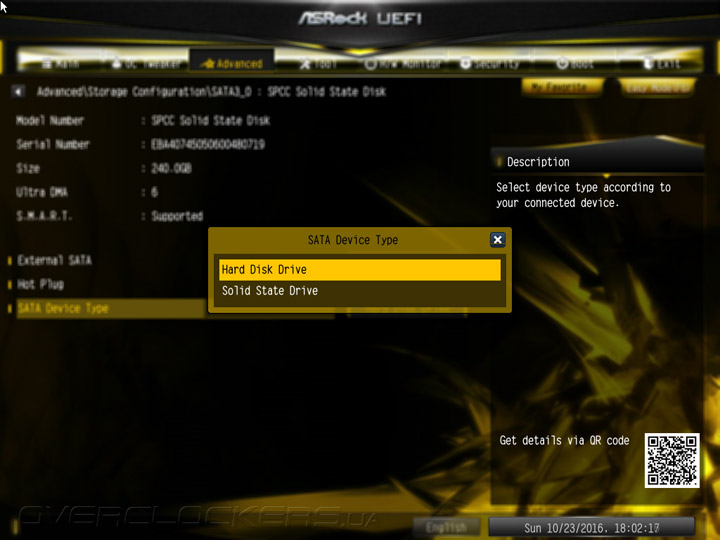

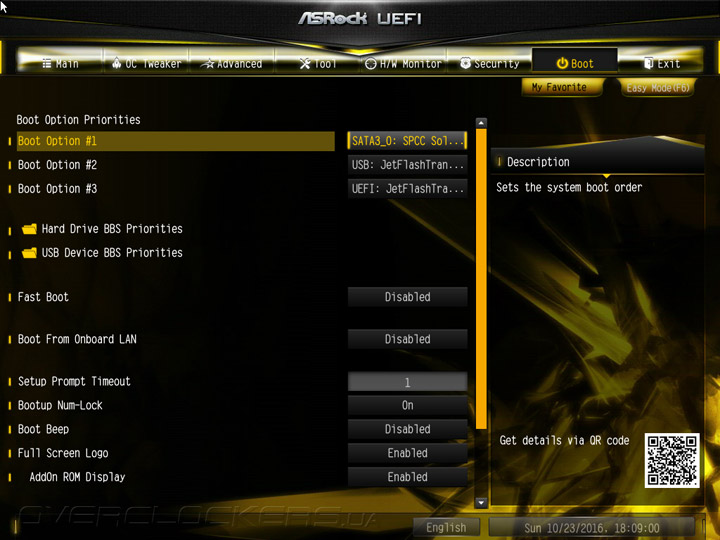

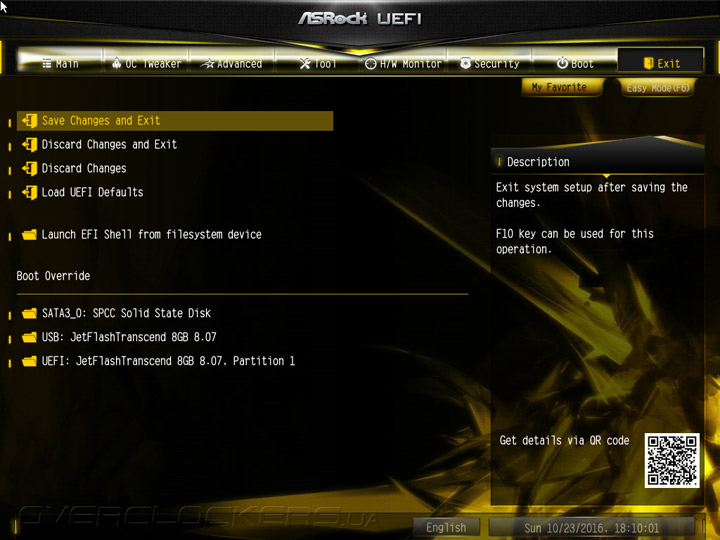

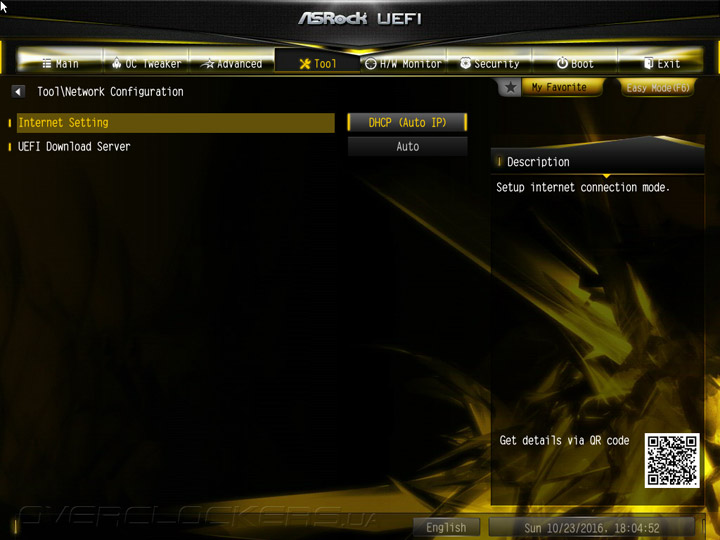

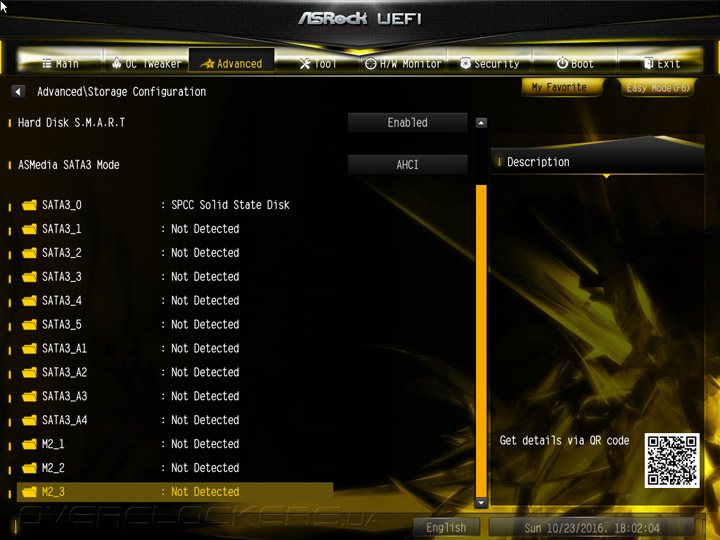

Несмотря на сложность устройства, процедура опроса оборудования проходит довольно быстро, в любом случае, механизмы разного рода для управления ходом загрузки имеются.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Комплектное ПО

Специалисты компании решили чётко обозначить позиционирование продукта, в результате чего у программной оснастки никаких бонусных сюрпризов найти не удалось. Звуковая и сетевая подсистема ничем особым не комплектуются, нет и прочих эксклюзивных смежных предложений.

  Программное обеспечение
Фирменное APP Shop (3TB+ Unlocker Utility, AppCharger, Cloud, Disk Health Report, Fast Boot, Formula Drive, OMG (Online Management Guard), Rapid OC, Rapid SATA Switch, Restart to UEFI, USB Key, XFast RAM)
Сетевое XFast LAN
Дополнительное Windows 7 USB Patcher

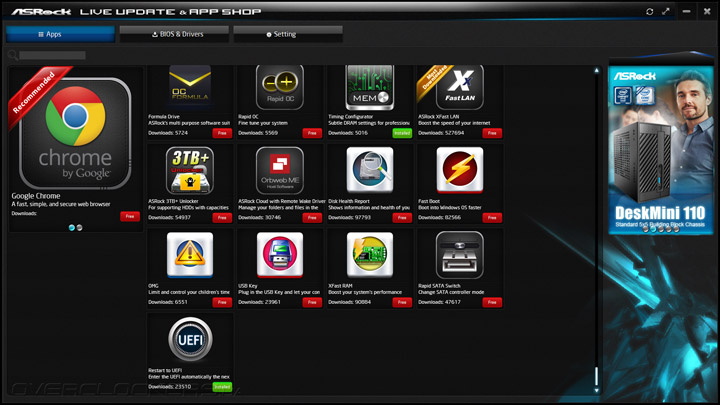

Практически все утилиты собраны в фирменном App Shop.

ASrock Z170 OC FormulaASrock Z170 OC Formula

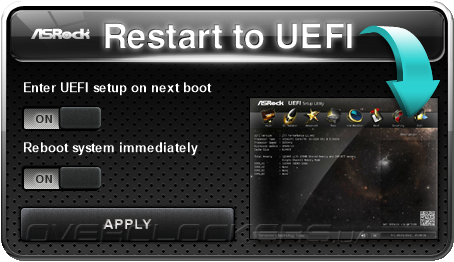

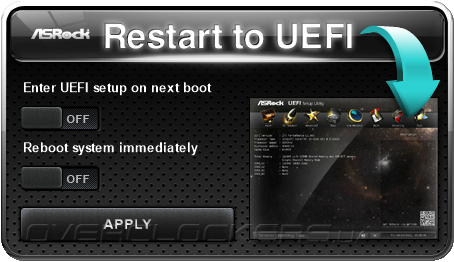

Restart to UEFI должна быть полезной для энтузиастов, к её работе не возникло никаких замечаний.

ASrock Z170 OC FormulaASrock Z170 OC Formula

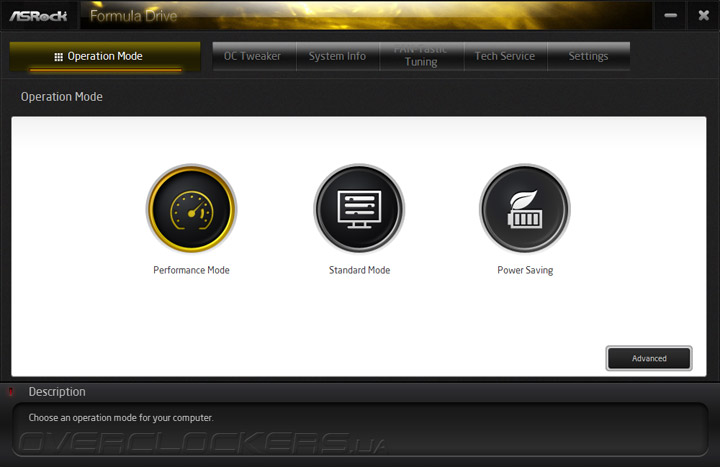

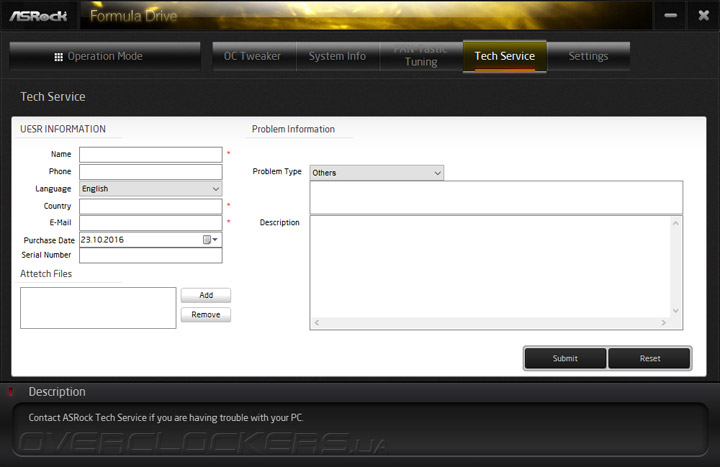

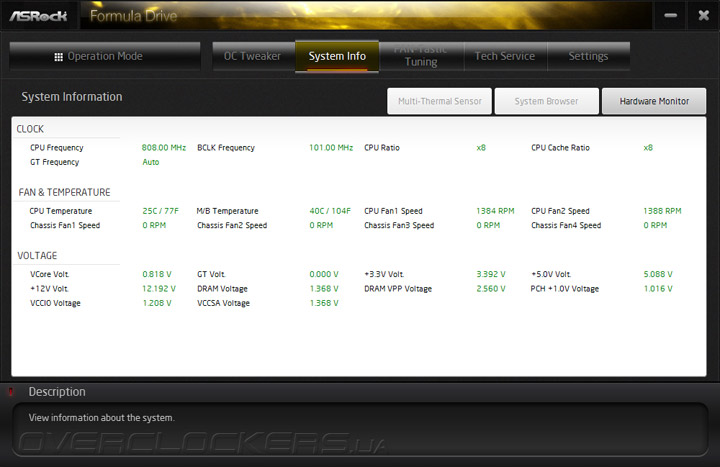

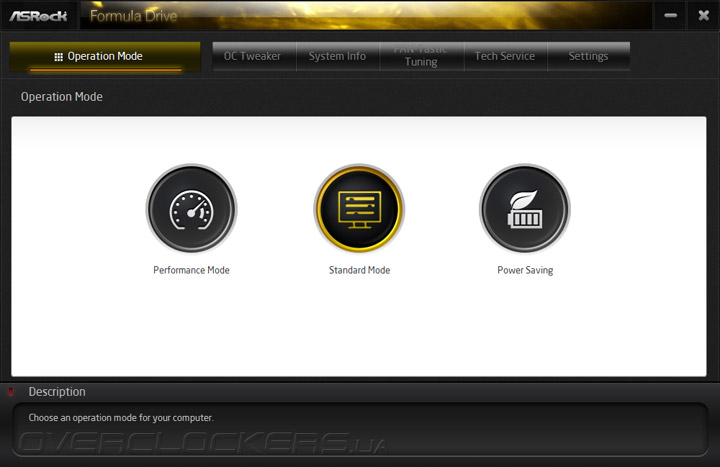

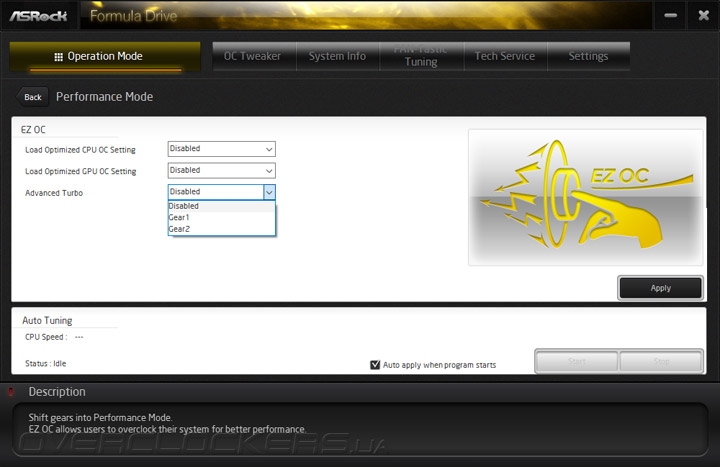

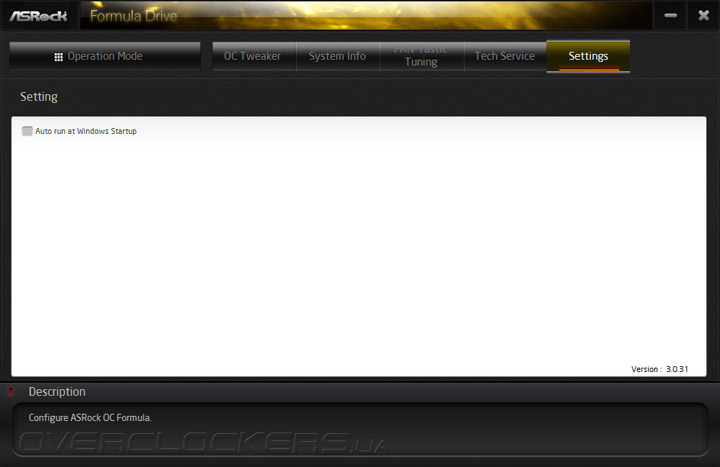

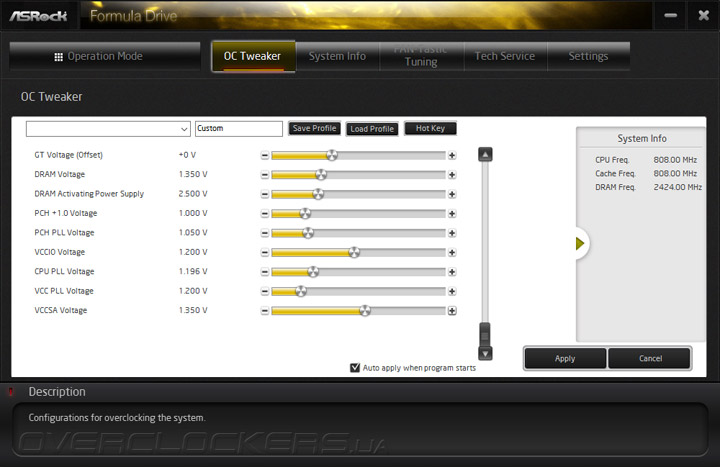

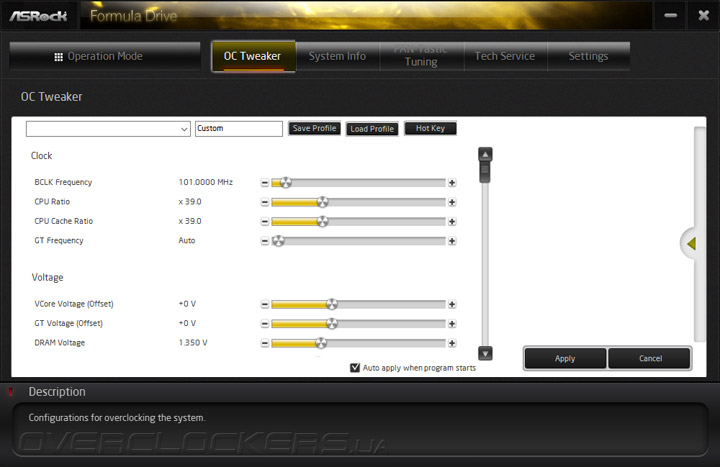

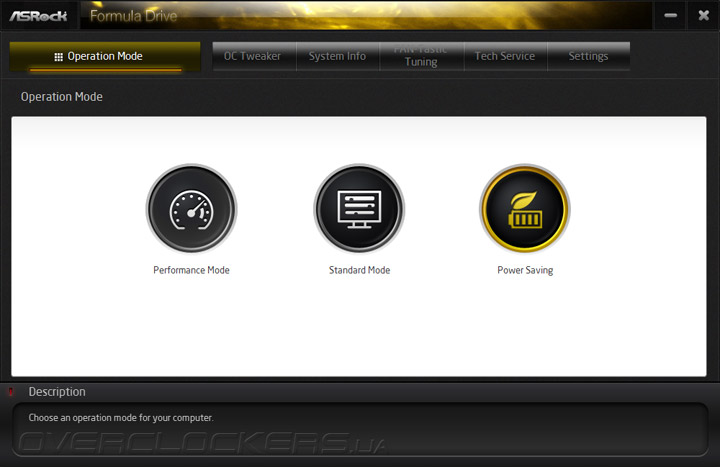

Комплексная настройка системы проводится из утилиты знакомого вида, теперь она выполнена в жёлтых оттенках и именуется как Formula Drive (для игровой серии Fatal1ty имеет место красная тема, а комплекс называется F-Stream). Нового нет ровным счётом ничего, это традиционный продукт сопровождения для среды Windows.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

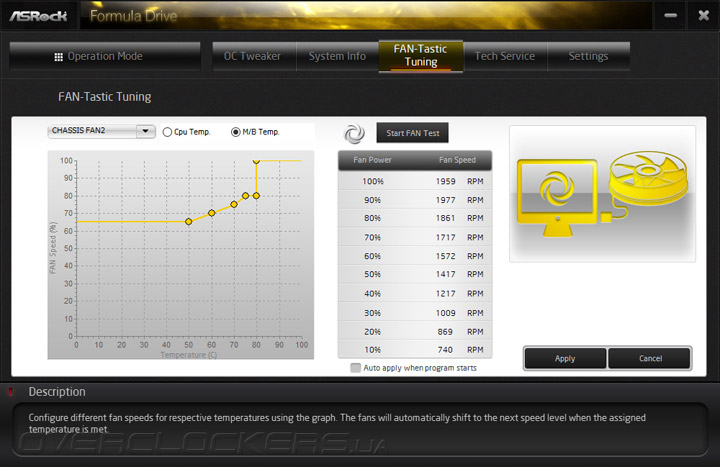

Комплекс превосходит возможности UEFI при работе с охладителями. Здесь можно откалибровать изделия, чтобы при их последующей наладке опираться на полученный уникальный паспорт. Проблем не было как с четырёхпроводными, так и с трёхпроводными вентиляторами.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

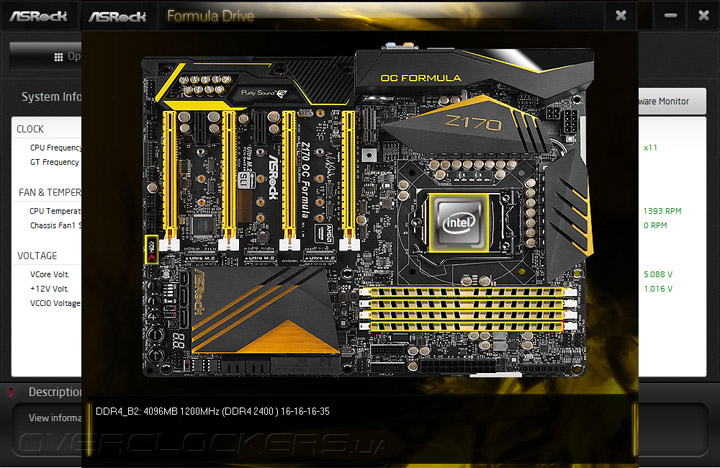

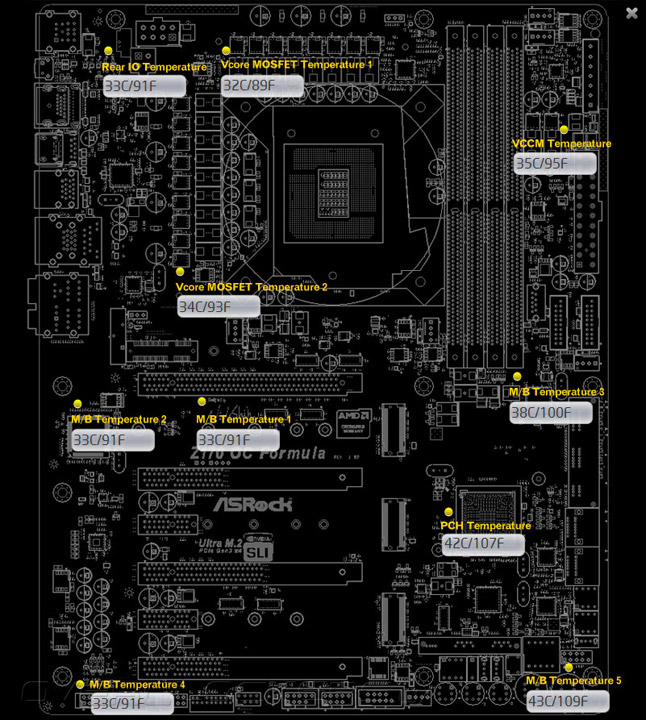

Уникальной чертой является карта размещения температурных датчиков.

ASrock Z170 OC Formula

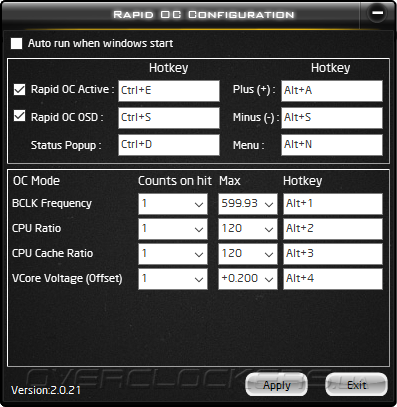

Вспомогательная утилита Rapid OC позволит провести некоторые манипуляции с настройками буквально «на лету». Для этого можно использовать как специальные аппаратные кнопки, распаянные на самой плате, так и комбинации горячих клавиш на клавиатуре. В последнем случае наблюдается некоторый инпут-лаг, потому первый способ кажется куда удобнее на практике. Чуть больше о реальном использовании можно будет прочитать в следующем разделе этого обзора.

ASrock Z170 OC Formula

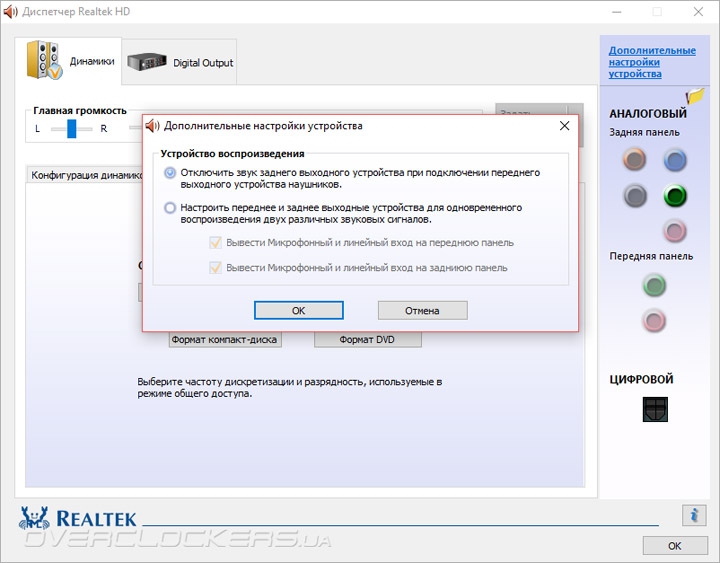

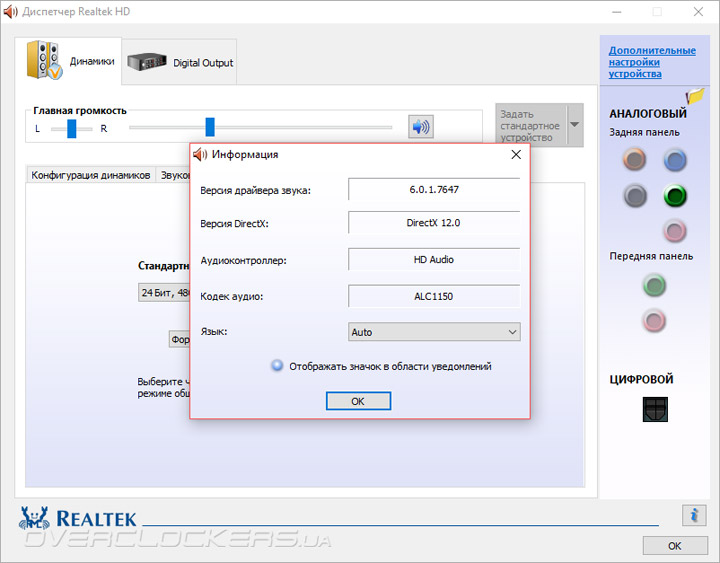

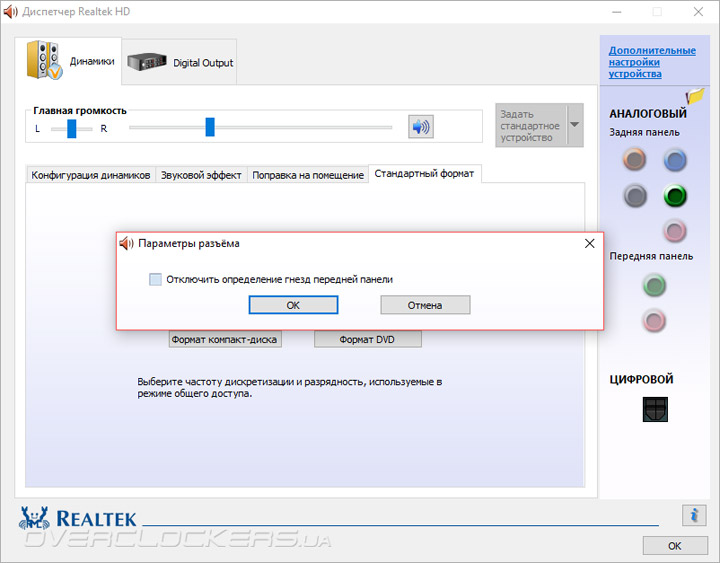

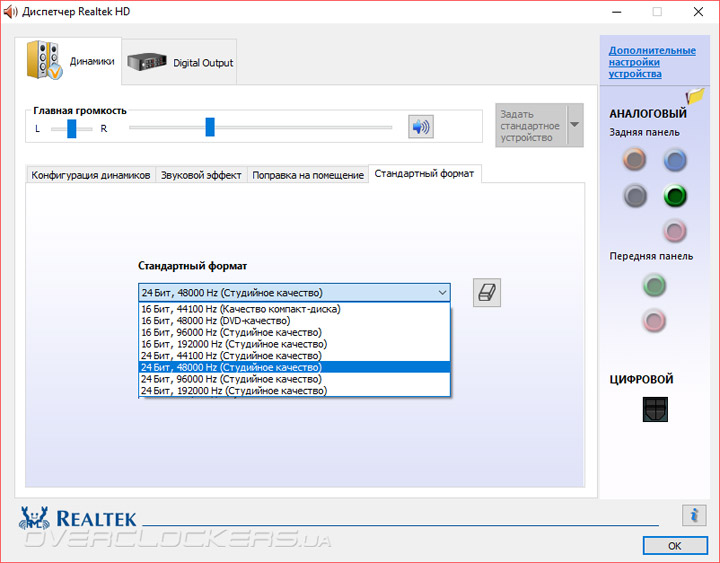

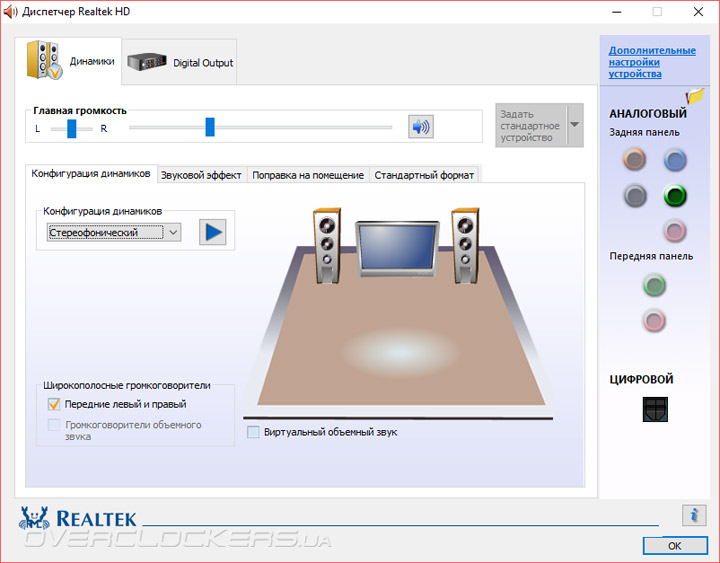

Звуковое сопровождение ничем не выделяется. Имеется лишь фирменный конфигуратор от Realtek с обычным набором возможностей.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

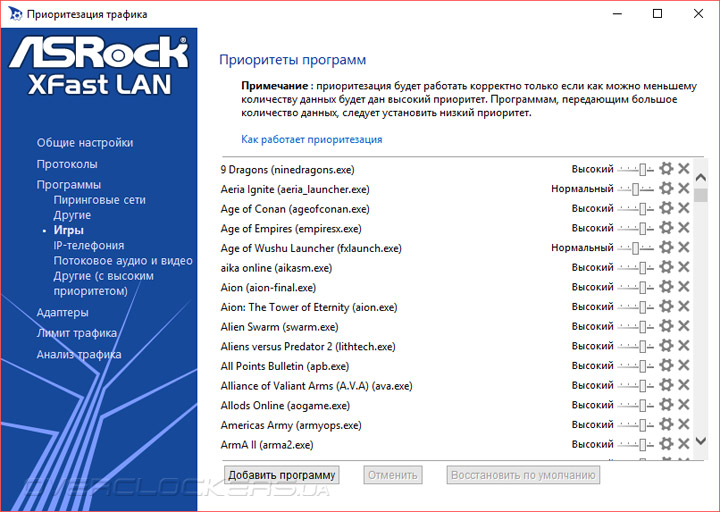

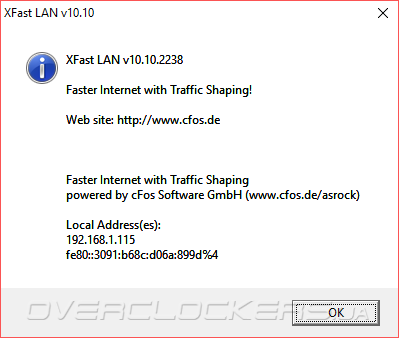

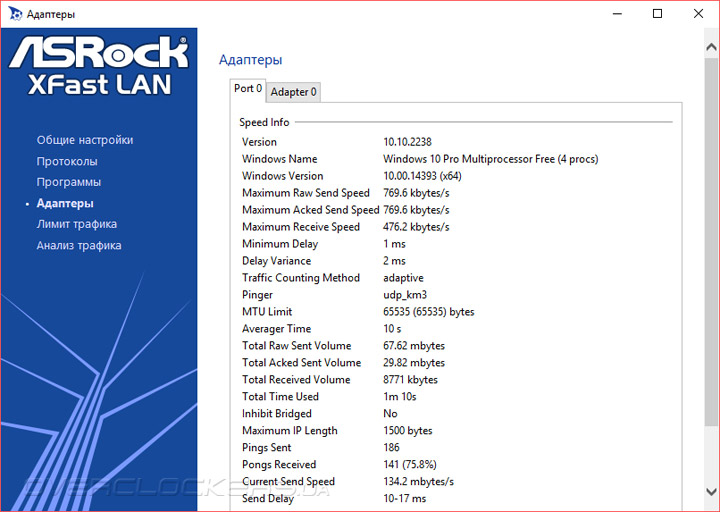

Для сетевой подсистемы заготовлен привычный бонус от ASRock в виде продукта разработки cFos Software, получивший имя XFast LAN. Работа со свежей сборкой Windows была стабильной.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula
