Обзор материнской платы ASRock AB350M. Манёвры на мелководье

Долгое время пользователи ПК находились в ожидании недорогих плат для процессоров Intel последнего поколения, но ни момент их появления, ни насыщение рынка не привели к установке ценников на уровень, привлекательный и сколь-нибудь оправдывающий такие ожидания. Как мы знаем, все начальные платы с сокетом LGA1151 не поддерживают оверклокинг, в это же время конкурирующие модели для платформы AMD AM4 продолжают получать обновления микрокодов, терять в цене и умеют, так или иначе, разгонять. Одно из самых недорогих и доступных в отечественной рознице изделий мы решились проверить в деле. ASRock AB350M обладает радиатором для силовых цепей, но не оснащена видеовыходами, поэтому использовать её вместе с APU бессмысленно, а вот насколько она подходит для старших процессоров Ryzen — выясним, как и её взаимодействие с DRAM.

ASRock AB350M

Никаких дополнительных контроллеров тут нет, ввиду начального иерархического положения. Также нет и подсветки, предусмотрена лишь дополнительная колодка на плате для подключения сторонних продуктов. Приятным бонусом будет наличие компактного M.2. Основной перечень возможностей находится в таблице ниже.

Модель ASRock AB350M
Официальная страница продукта в Сети asrock.com
Чипсет AMD B350
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 2 DIMM DDR4 SDRAM 2133/2400/2667/2933*/3200+*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU/Athlon
1 x PCI Express 2.0 x1 — B350
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — CPU
1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280) — APU/Athlon
Встроенное видеоядро (в APU)
Видеоразъёмы
Количество подключаемых вентиляторов 3 (2x 4pin, 1x 3pin)
Порты PS/2 2
Порты USB 4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU/Athlon)
4 х 3.1 Gen1 (2 разъёма на задней панели, B350)
6 x 2.0 (2 разъёма на задней панели, B350)
VR Ready +
Serial ATA 4 x SATA 6 Гбит/с (B350)
RAID 0, 1, 10 (SATA, B350)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF
Сетевые возможности Realtek RTL8111GR (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 231 x 206
Дополнительные возможности Пара колодок для подключения устройств RGB LED
Цена в рознице, $ 60

Упаковка и комплектация

Оформление очень простое, есть только название модели. Коробка из картона средней плотности, размеры её под стать самой плате — невелики.

ASRock AB350M

Сзади есть небольшое фото, табличка с основными характеристиками и схематическое изображение панели с портами ввода-вывода. Коллаж изображений с особенностями модели делает упор на «железную» сферу, про программные бонусы какого-либо характера нет и слова.

ASRock AB350M

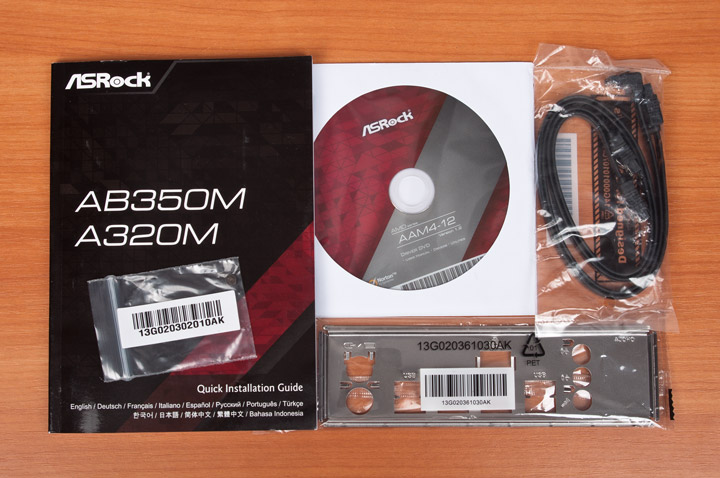

Набор аксессуаров базовый. Есть:

  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • один крепёжный винт для устройств формата M.2;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд.
ASRock AB350M

Внешний вид

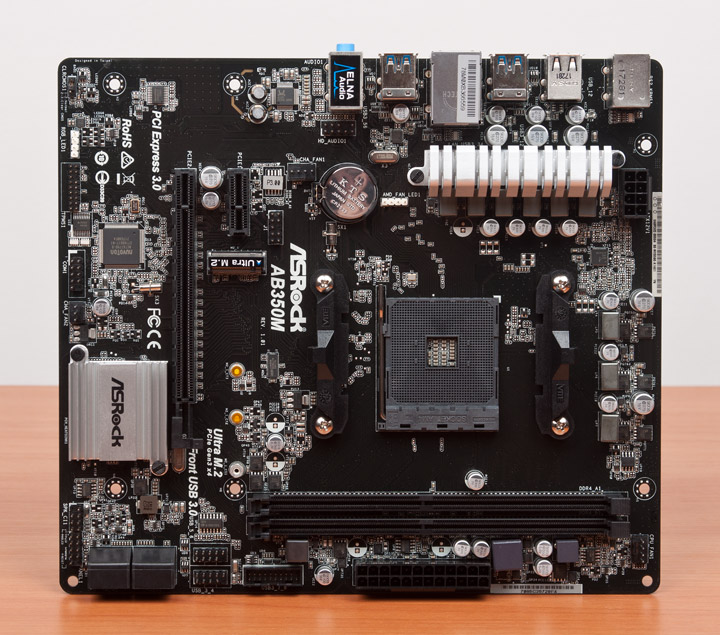

Такая плата является пределом мечтаний для всех, кто не готов переплачивать за разные «ненужности». Тут отсутствуют: колпак над портами задней панели, кнопки и переключатели, индикаторы состояний, точки по замеру напряжений, подсветка и прочие давно известные и недавно появившиеся «фишки». Слоты для модулей памяти и гнёзда PCI-E также лишены экранирования. Словом, проще придумать будет трудно.

ASRock AB350M

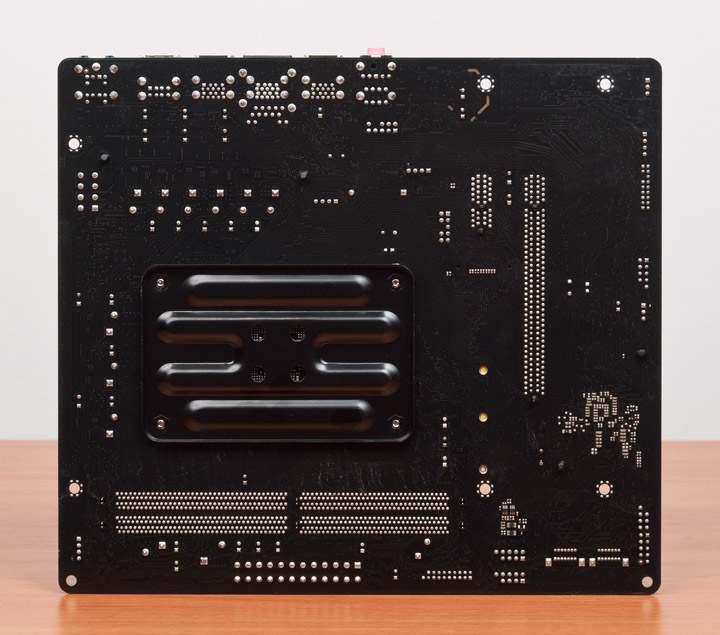

Устройство сзади не перегружено электронными элементами. Усилительная пластина для охладителей процессора — железная. Ввиду небольших размеров имеется всего шесть отверстий для его фиксации в корпусе. Ещё есть два — по углам правого борта. Правда, я не припомню ни одного современного корпуса с пластиковыми подпирающими «грибками» в комплекте, как это было популярно в былые времена.

ASRock AB350M

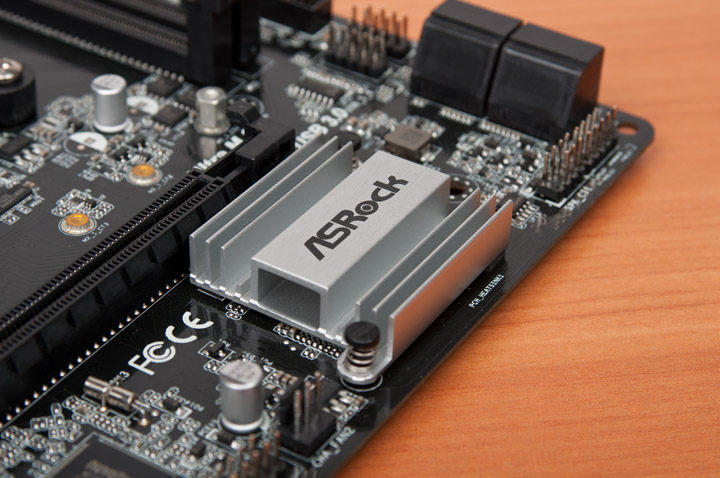

Ребристый охладитель хаба закреплён подпружиненными пластиковыми гвоздями. Место расположения будет аккурат под видеокартой. В режиме «Рабочего стола» нашего открытого стенда температура в этом секторе не превысила 55 °C.

ASRock AB350M

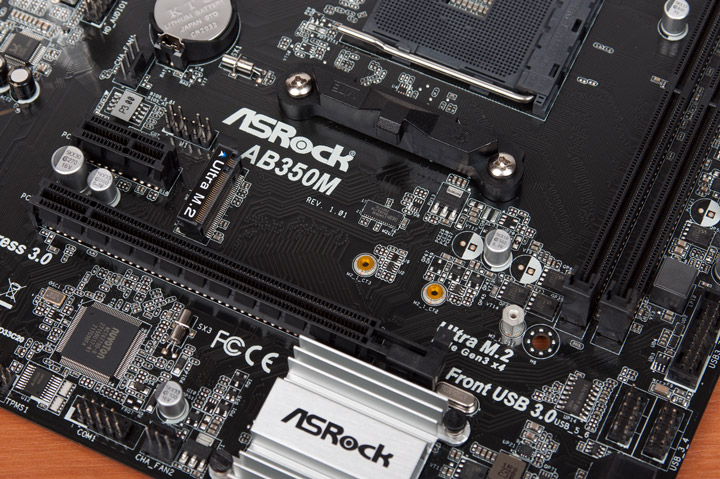

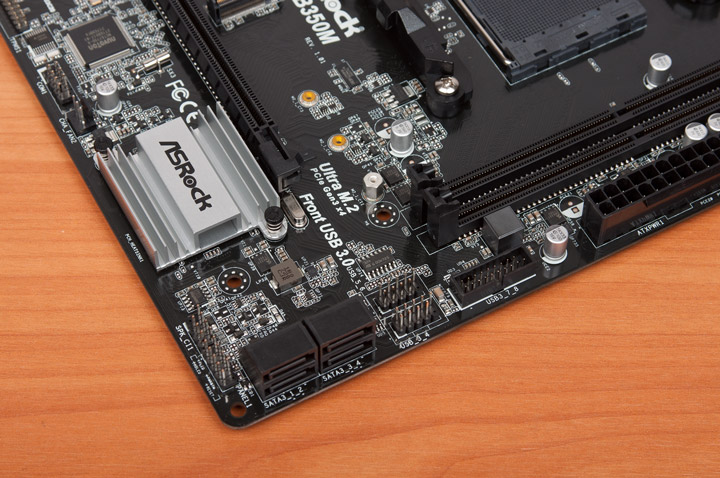

Габариты устройства M.2 ограничены 80 мм. Тут же, фактически по центру платы, находится колодка для корпусных аудио-гнёзд, что не часто встретишь на устройствах в наше время.

ASRock AB350M

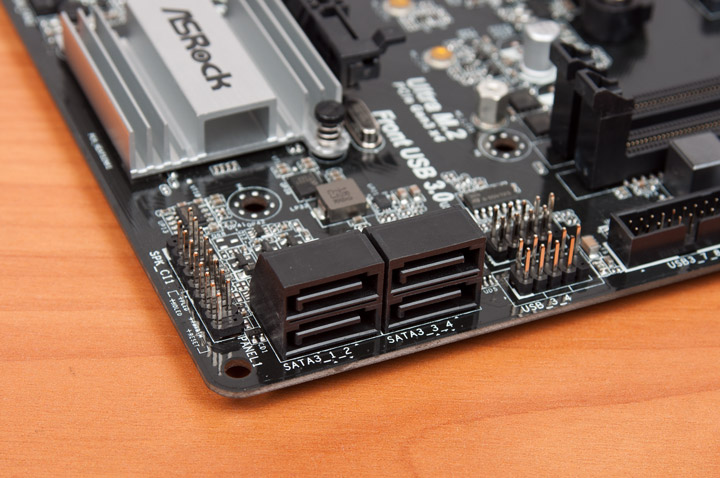

Четыре гнезда SATA расположены так, что традиционная видеокарта их накроет, потому они — продольные.

ASRock AB350M

Колодки под корпусные выходы USB находятся выше и все они поперечные. Использовать можно будет три кабеля — для четырёх USB 2.0 и двух гнёзд 3.1 Gen1.

ASRock AB350M

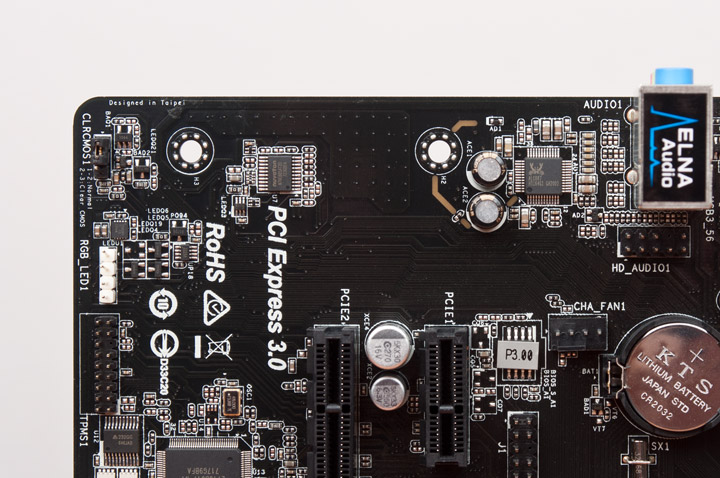

Конфигурация слотов расширения кривотолков не подразумевает. Колодки на нижней грани двухслотовой видеокартой не перекрываются, с более массивными конфликта не избежать.

ASRock AB350M

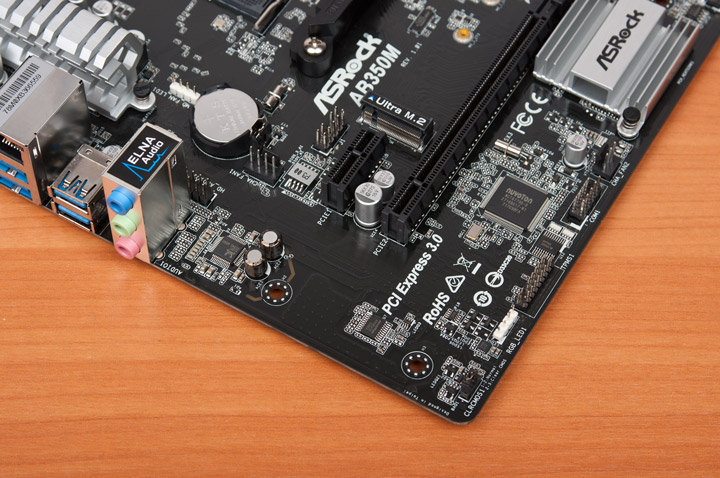

Используется кодек начального уровня — ALC887 от Realtek. Есть всего два специальных конденсатора рядом, чего-то большего тут ждать и не стоило (дополнительного ЦАП или вспомогательного ОУ).

ASRock AB350M

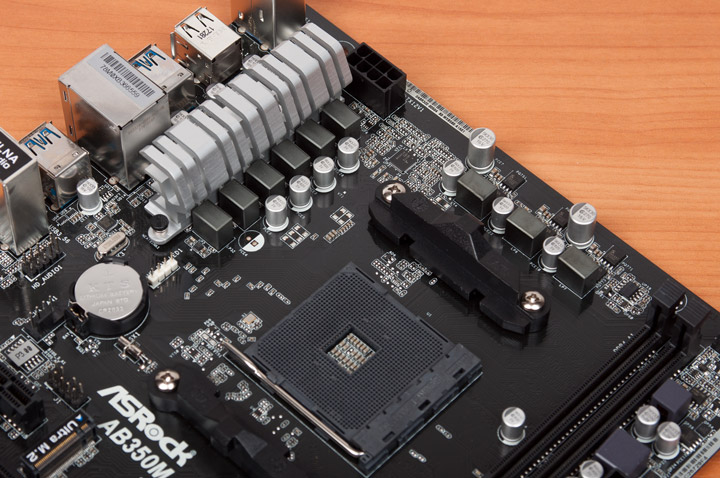

Высота и форма основного радиатора аналогична используемому во флагманской ASRock Fatal1ty AB350 Gaming K4. Проблем с монтажом системы охлаждения быть не должно.

ASRock AB350M

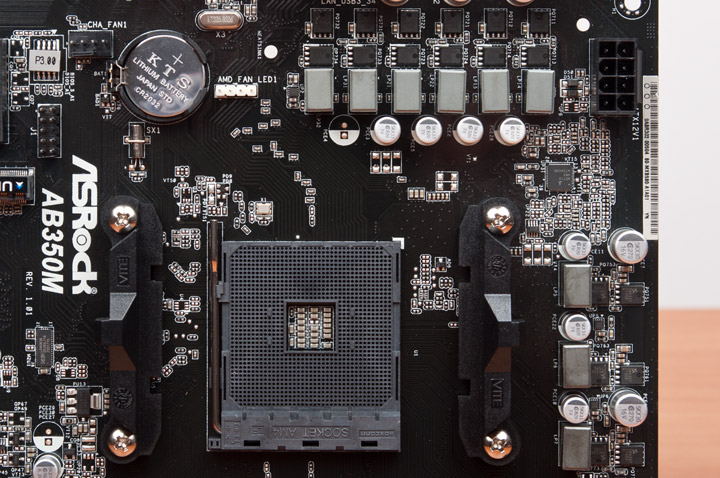

Удивительно или нет, но организация питания у них также весьма похожа, здесь число транзисторов меньше на три единицы. Тот же ШИМ-контроллер — ISL95712 производства Intersil Corporation, возглавляющий схему «3+3 фазы». Для SOC Voltage используется по два транзистора в составе каждого из каналов (а не три, как у старшей модели) — SM4336NSKP и SM4337NSKP производства Sinopower. Для CPU Voltage число элементов (дросселей и транзисторов) оказалось удвоенным. Также в окрестностях можно отметить наличие трёх внешних драйверов, ещё три интегрированы в состав контроллера.

ASRock AB350M

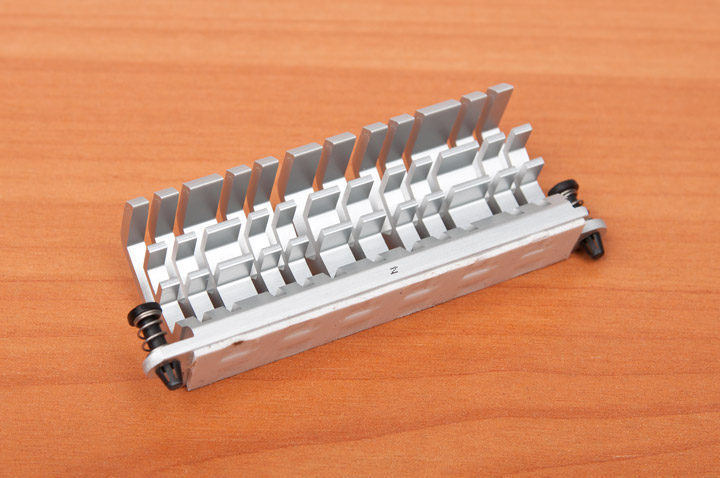

Радиатор обладает приличным числом рёбер, а термопрокладка занимает практически всё его основание, обеспечивая нормальный контакт со всеми транзисторами.

ASRock AB350M

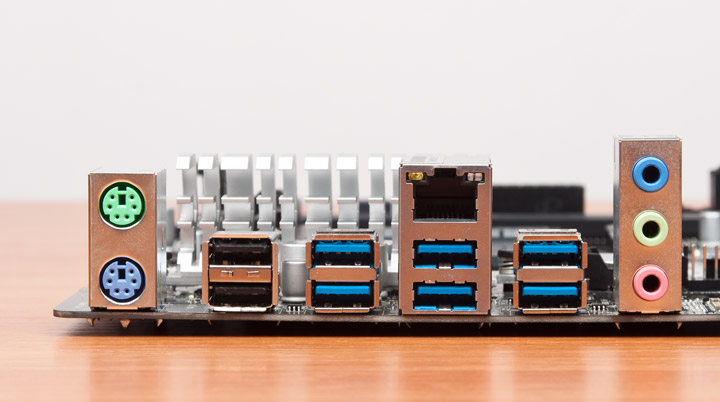

Конфигурация задней панели, как для бюджетного устройства, более чем приличная. Восемь разнотипных USB и даже два (!) PS/2. Что-либо большее тут требовать бессмысленно. Стоит отметить, оптический выход не реализован даже гнездом на плате, что для части пользователей может быть критично.

ASRock AB350M

Возможности UEFI

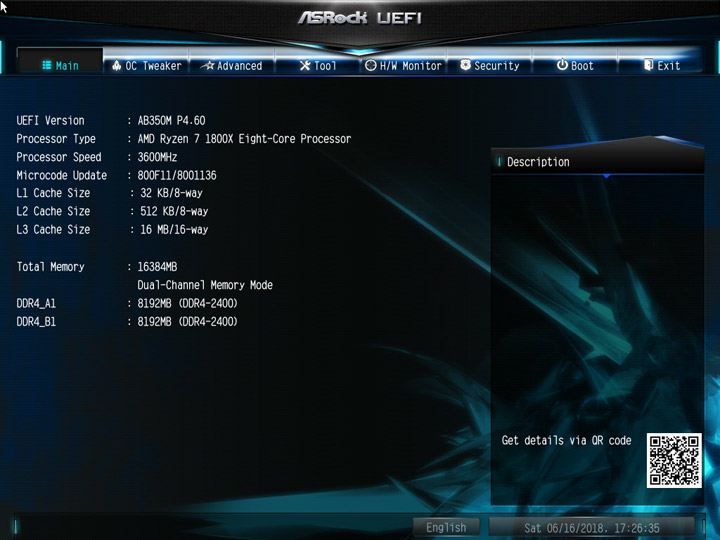

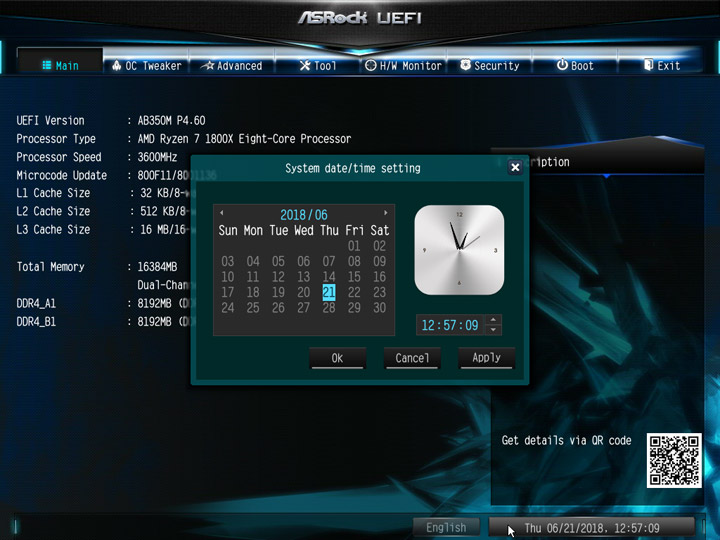

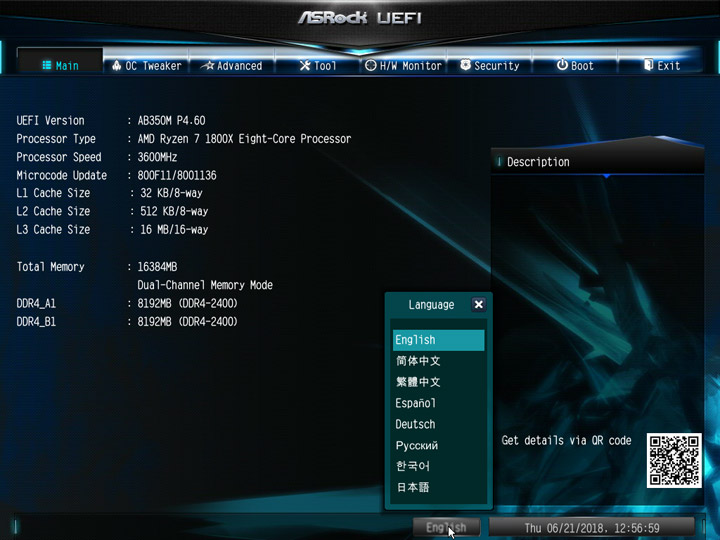

Продукт находится на рынке уже длительное время и потому факт обильного числа обновлений UEFI не будет вызывать вопросы. Последняя версия не сразу заработает, чтобы её прошить потребуется ещё одна, промежуточная. В итоге я провёл двойную процедуру, процесс идёт неторопливо, но без ошибок и замечаний.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

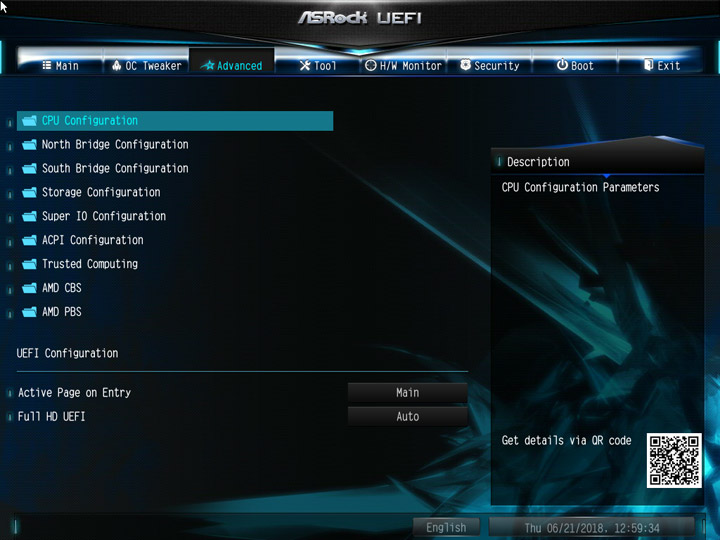

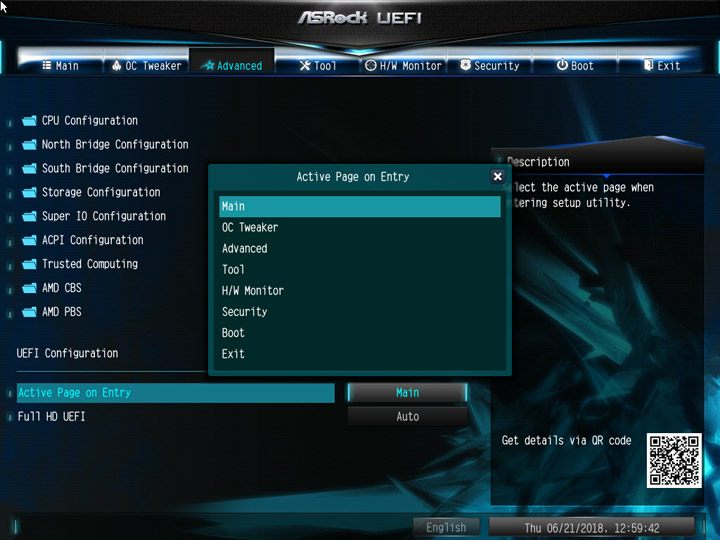

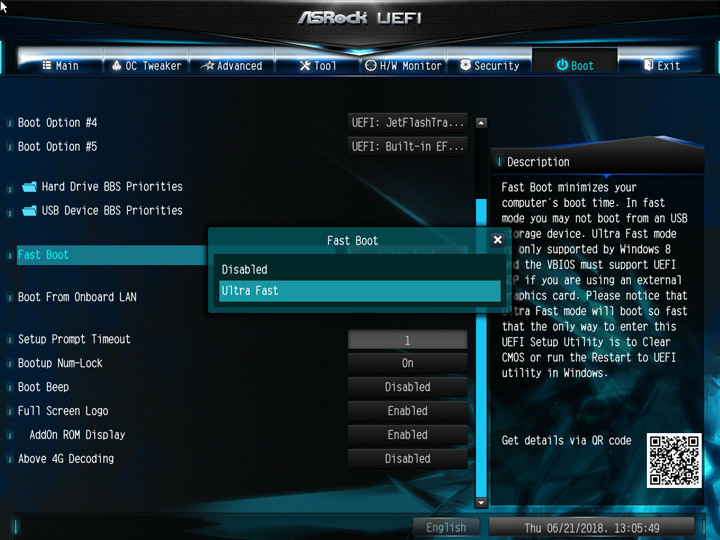

В наличии всего один режим, где доступны сразу все пункты меню. Есть русскоязычный интерфейс. Сразу на главной странице доступна установка даты и времени.

ASRock AB350MASRock AB350MASRock AB350M

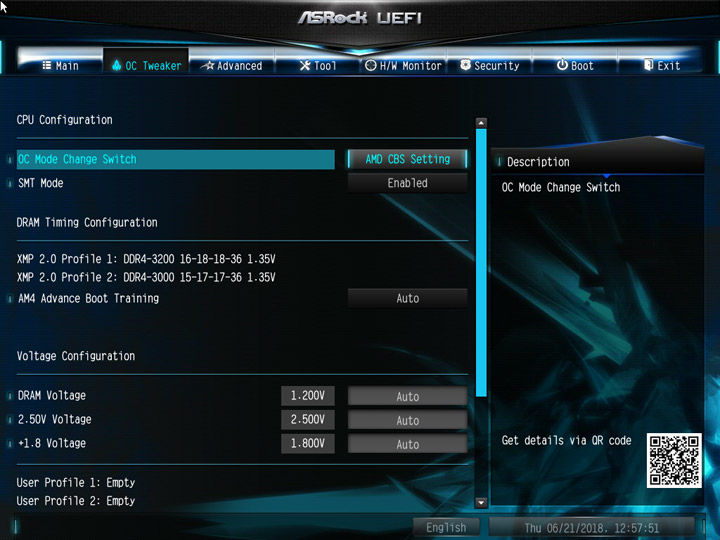

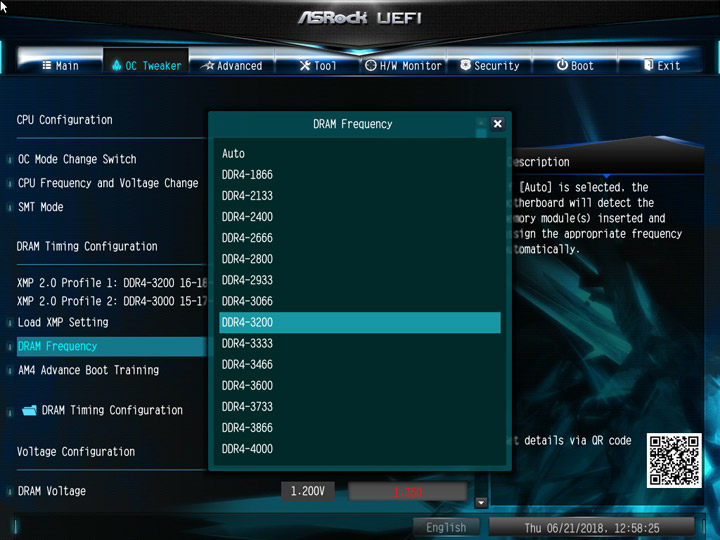

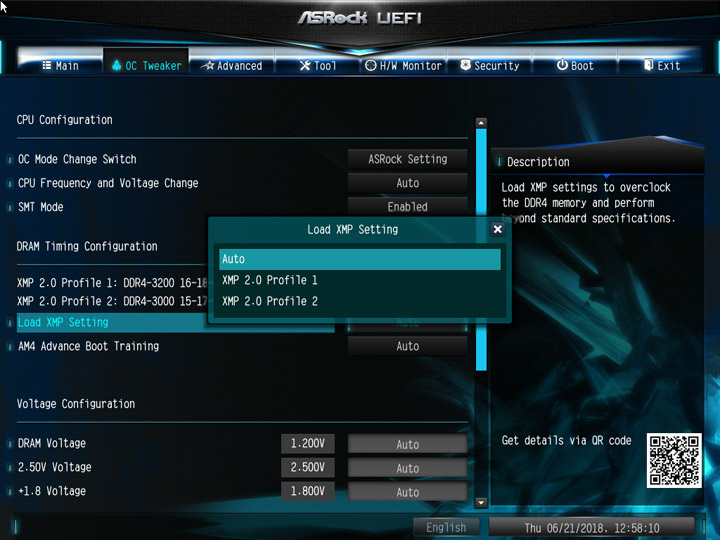

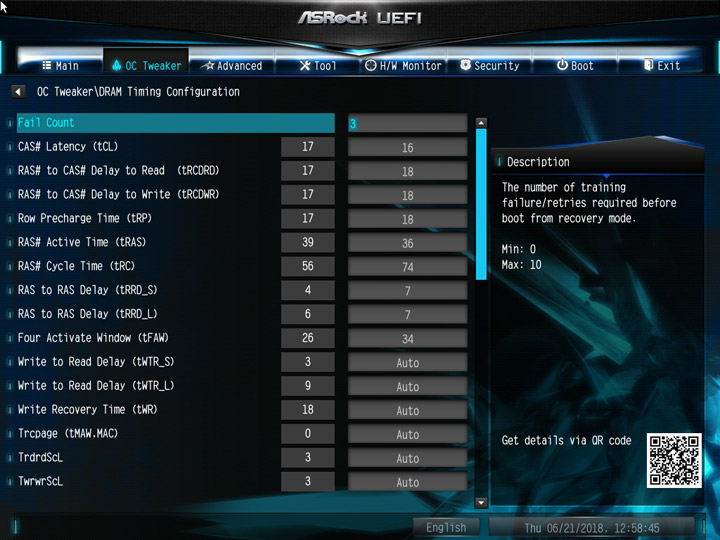

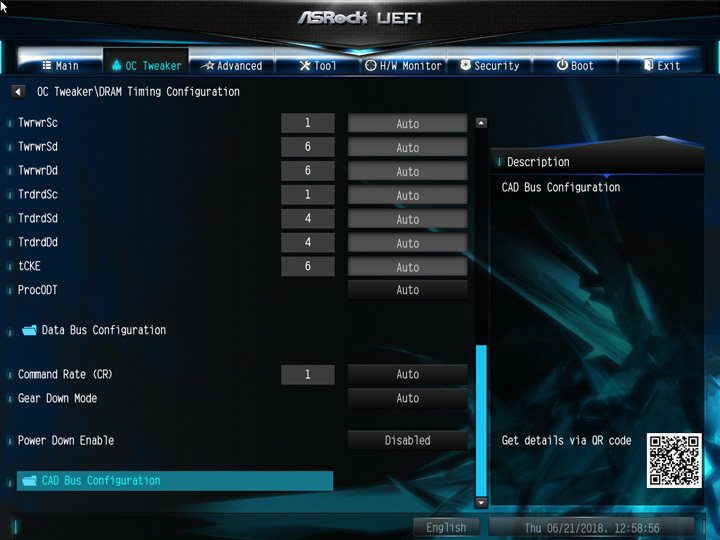

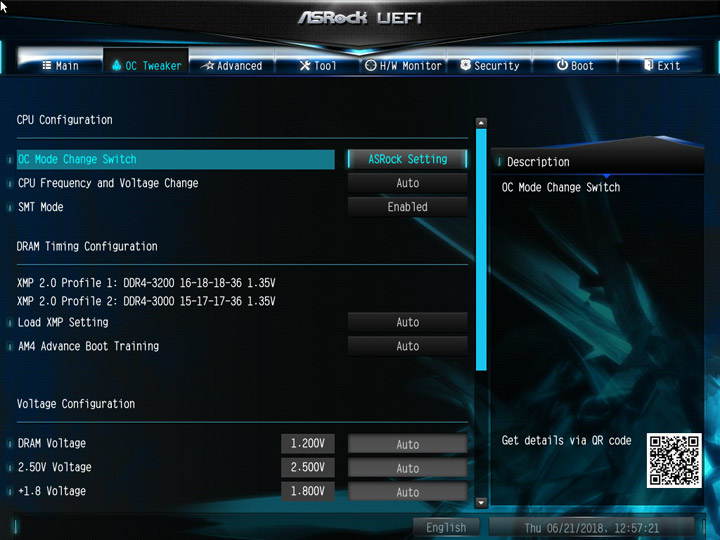

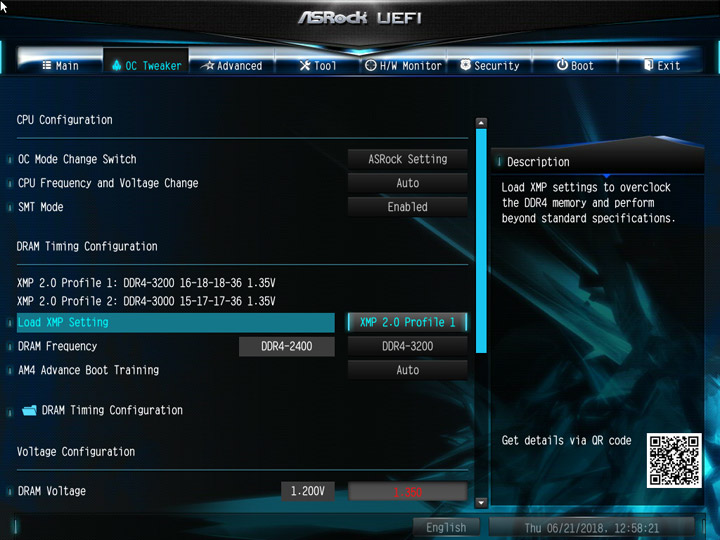

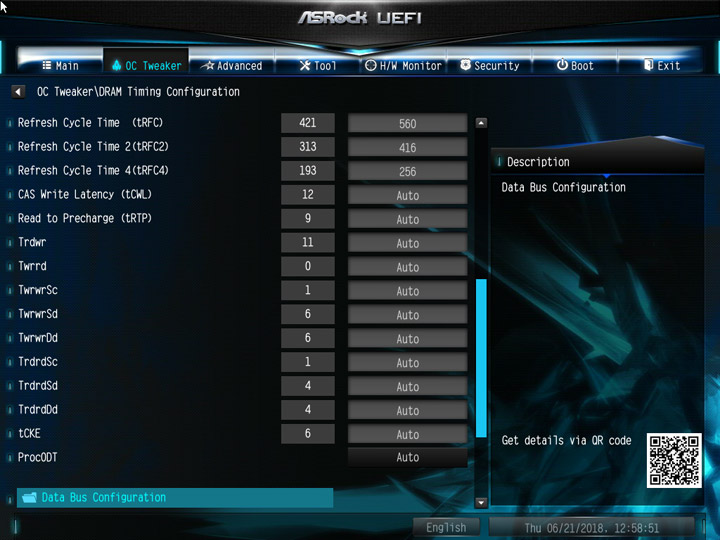

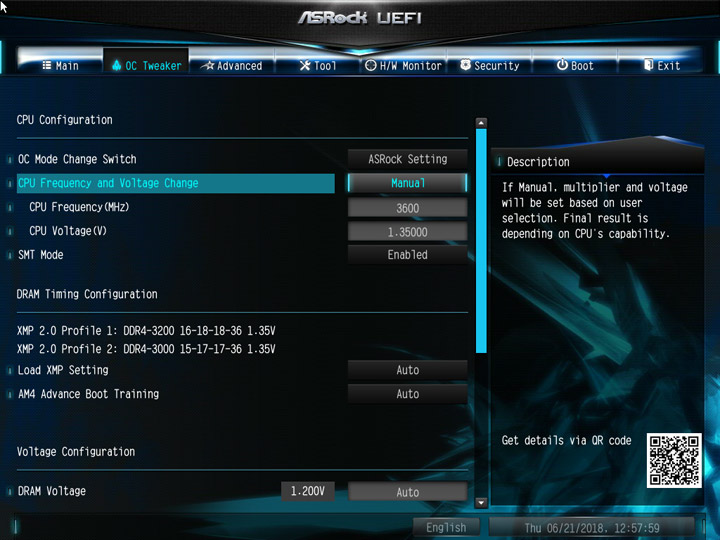

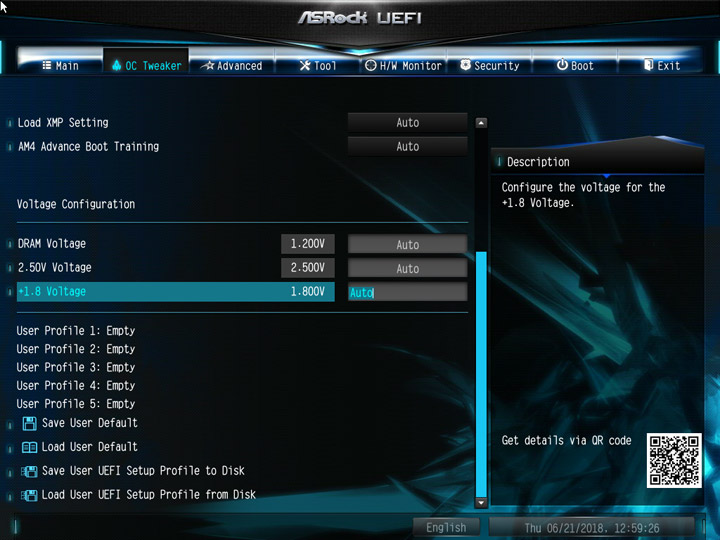

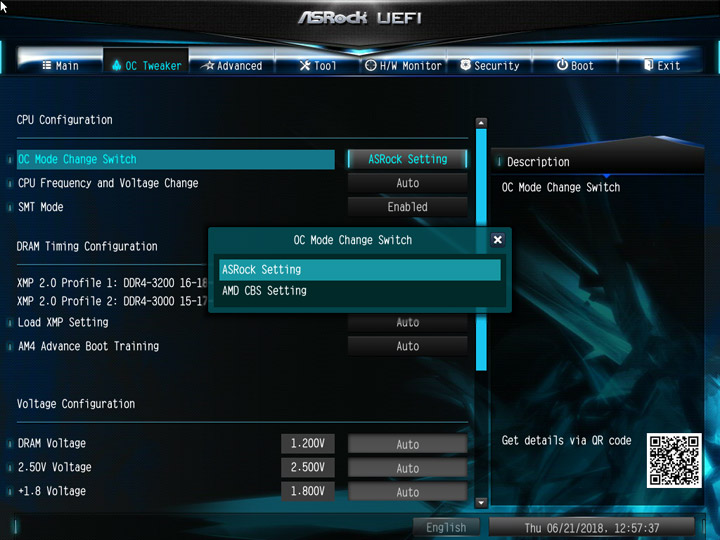

Разгонные механизмы в наличии, но их назвать можно исключительно базовыми. Как и прежде на платах ASRock, доступ к настройкам памяти открывается только после выбора любого профиля XMP в составе ОЗУ. Установка напряжения на процессоре есть лишь одним способом — указание уровня в явном виде.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Имеющиеся пункты и их пределы для удобства собраны в общую таблицу:

Параметр Диапазон регулировки Шаг
CPU Frequency (МГц) 2200–6300 25
CPU Voltage (В) 0,9–1,55 0,00625
DRAM Frequency (МГц) 1866–4000
2800–3866
266
DRAM Voltage (B) 1,1–1,5 0,05
+1.8 Voltage (В) 1,7–2,1 0,05

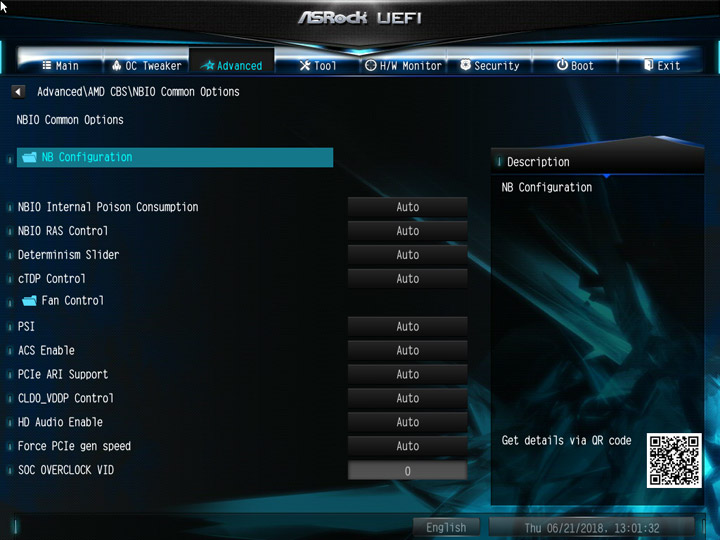

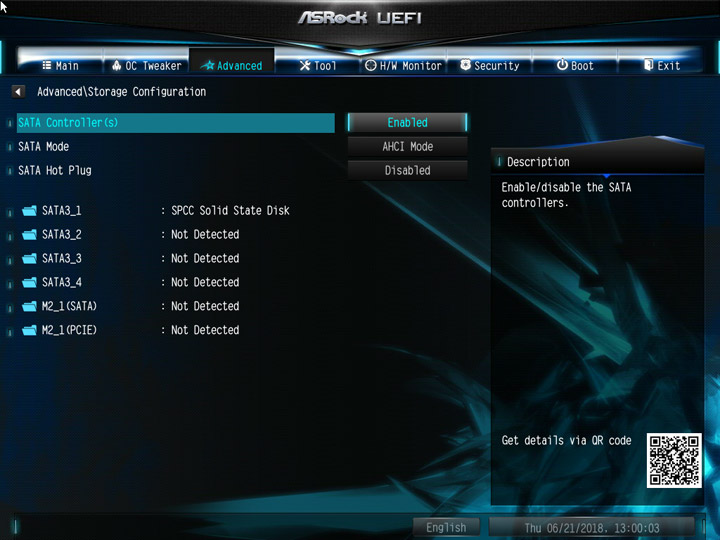

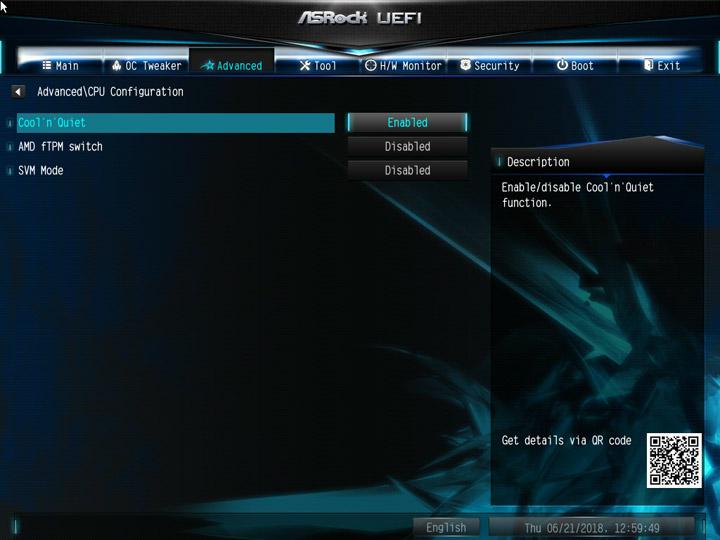

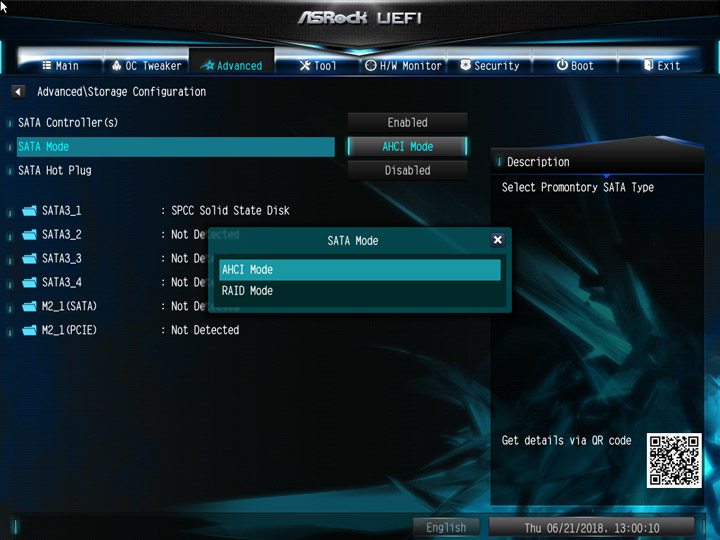

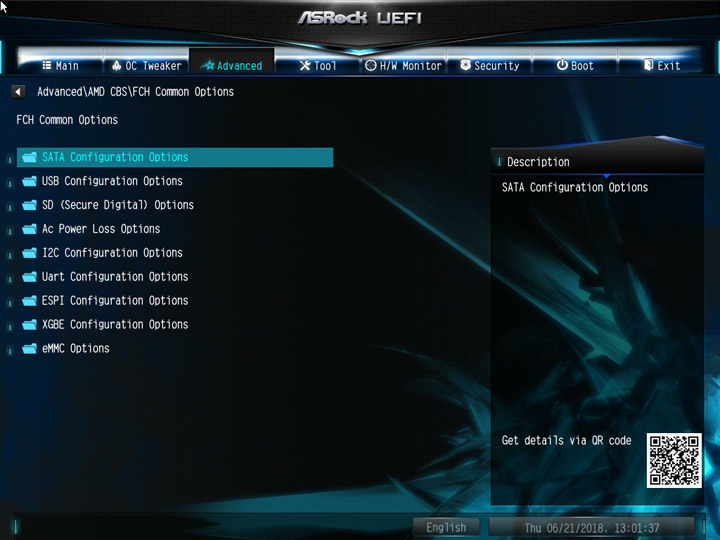

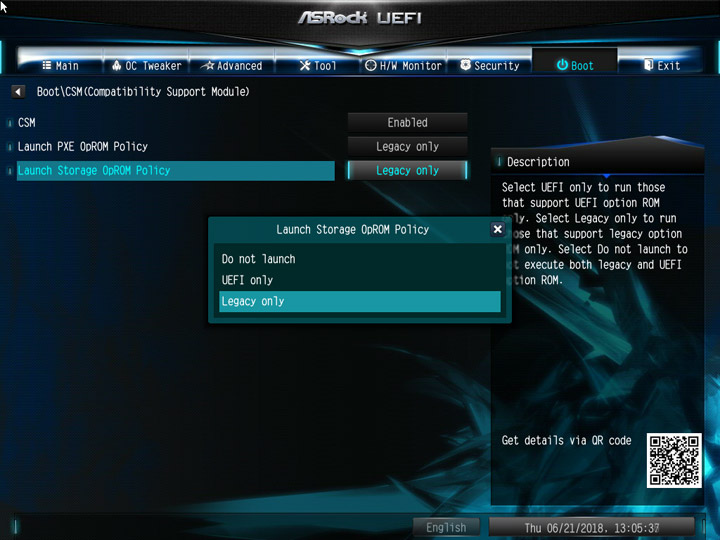

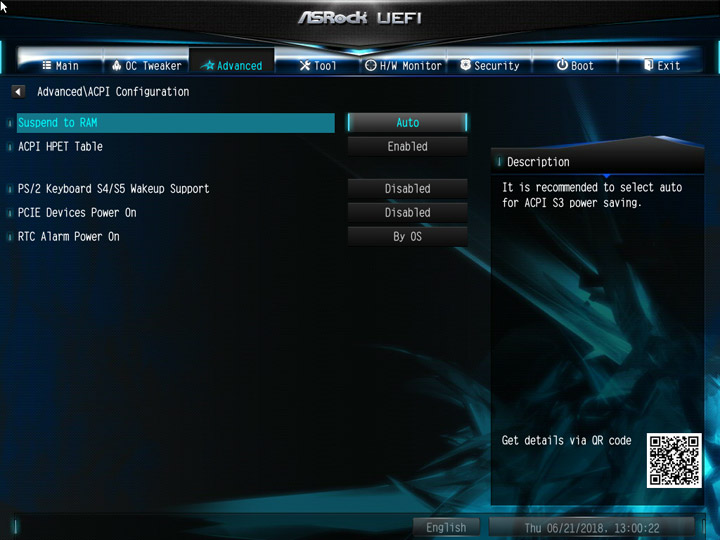

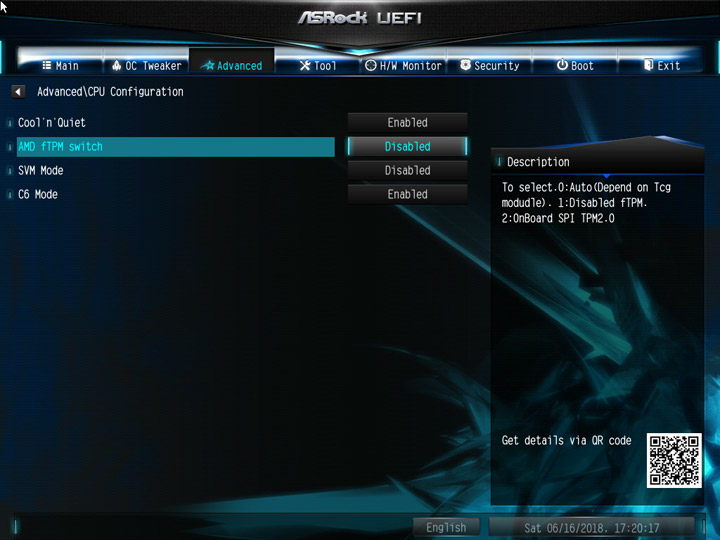

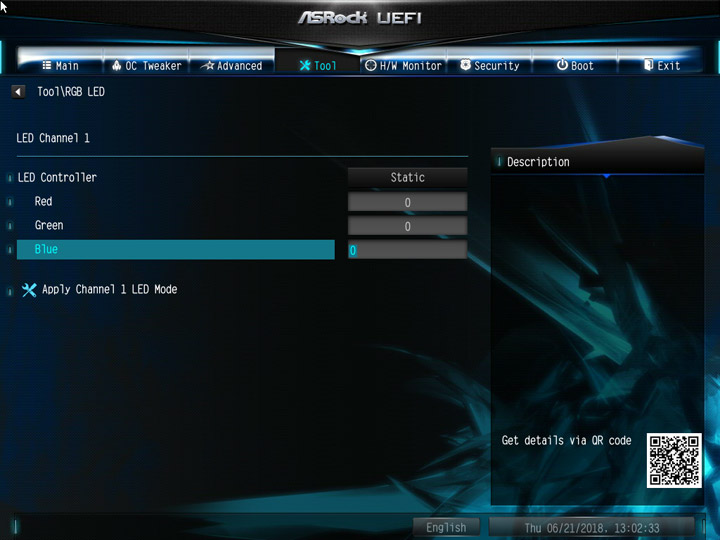

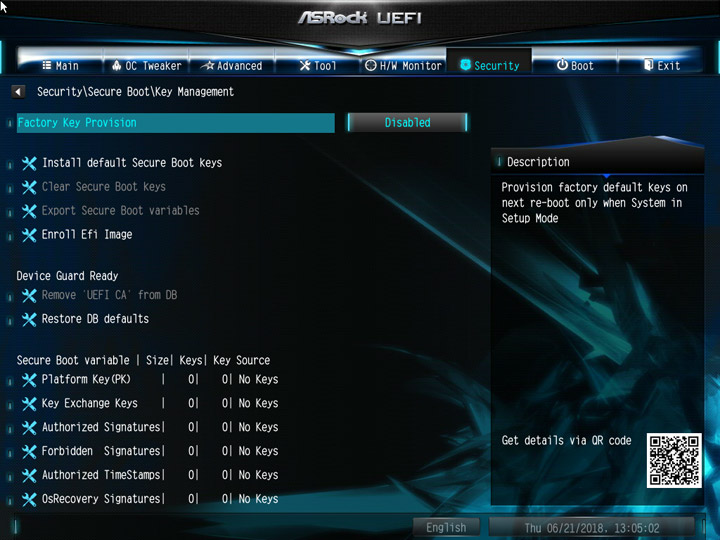

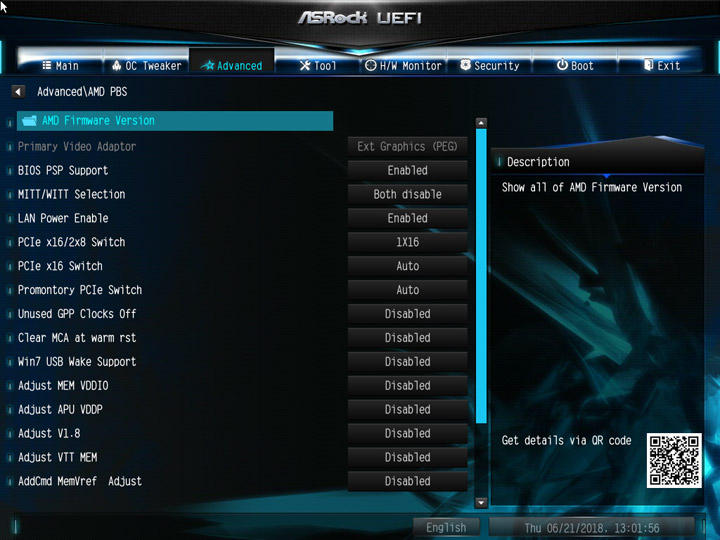

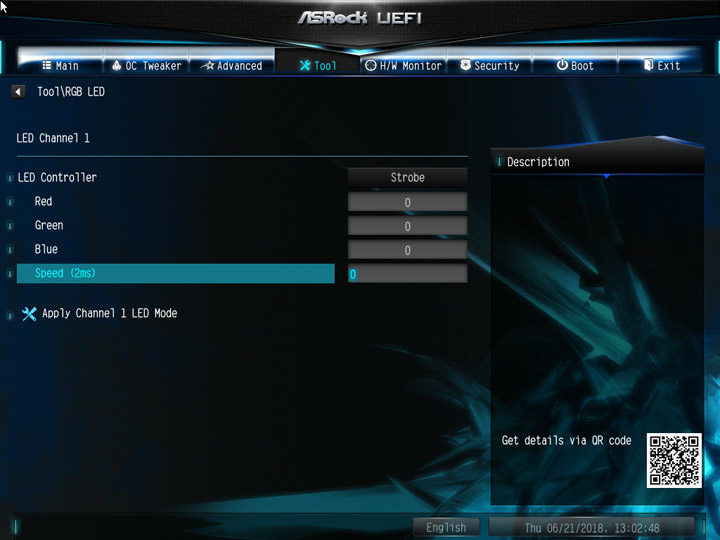

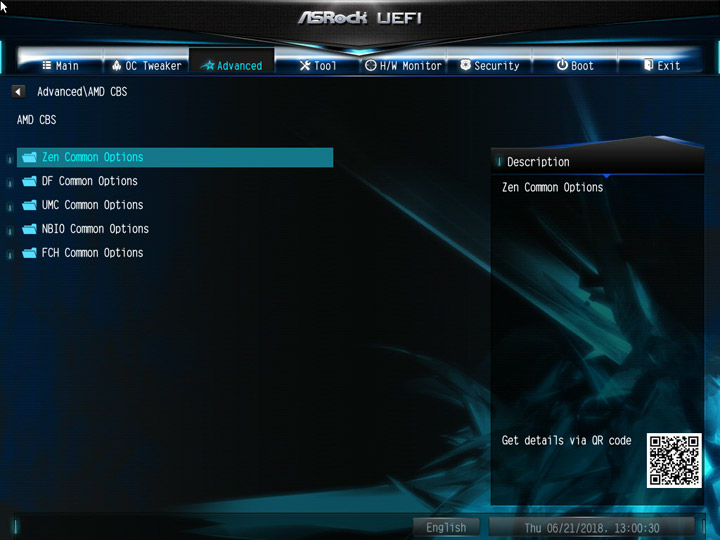

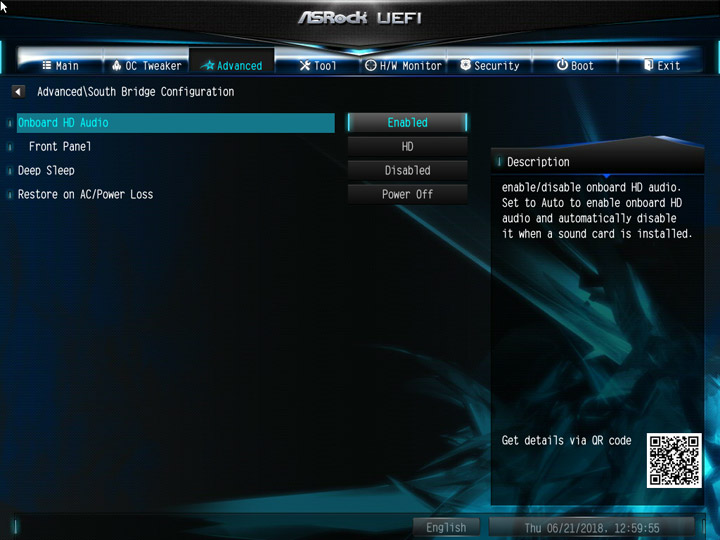

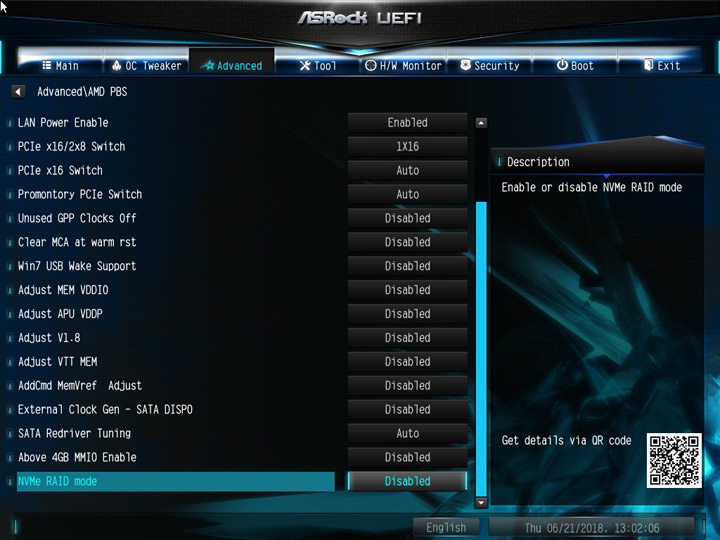

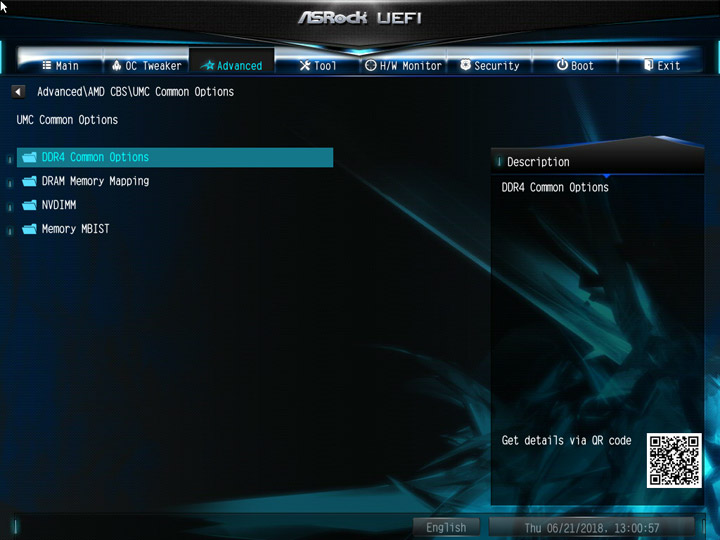

Среди настроек периферии теперь есть целых два подменю для доступа к переменным из инфраструктуры ЦП и хаба — AMD CBS и AMD PBS. Там, в частности, находится механизм по установке режимов Pstates.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

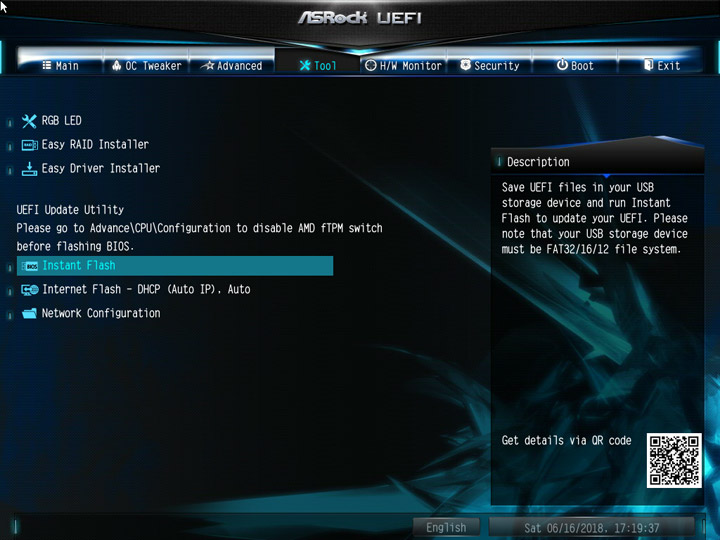

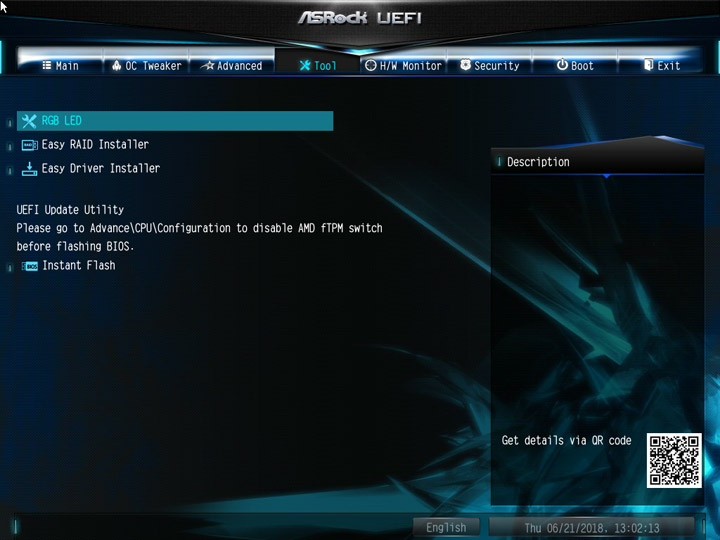

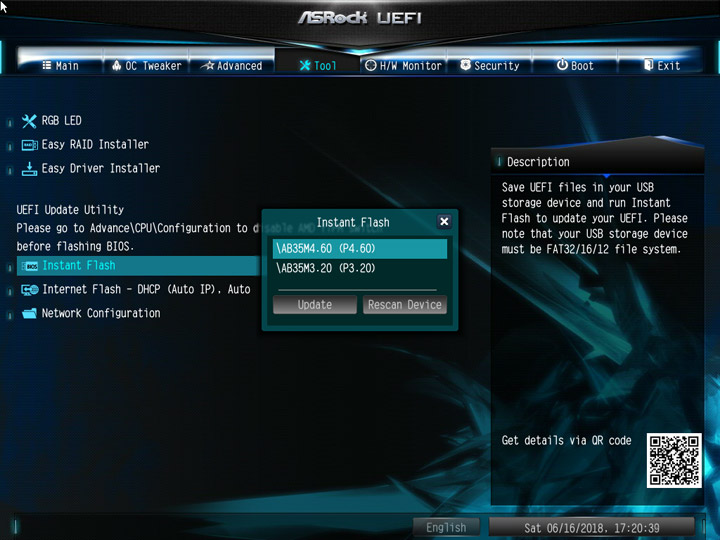

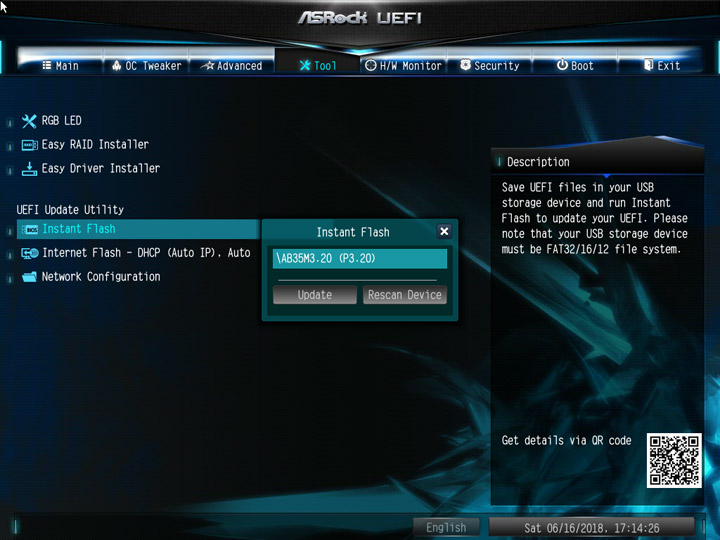

В перечне фирменных утилит теперь нет загрузчика свежих версий UEFI из Сети. Остальной набор остался схожим с более престижными моделями плат. Настройка RGB присутствует только для одной, системной колодки. Easy Driver Installer загрузит на подключенную «флэшку» драйвер для сетевого адаптера Realtek и другие оболочки, но те уже можно будет найти и на сайте производителя самому (используя Windows).

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

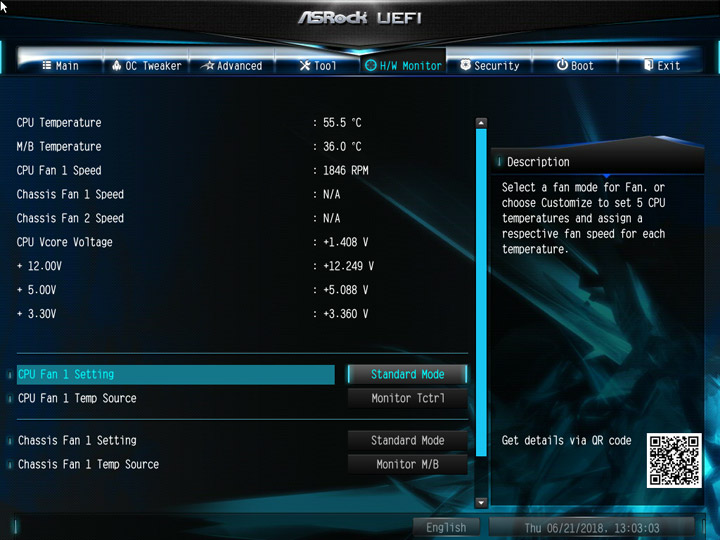

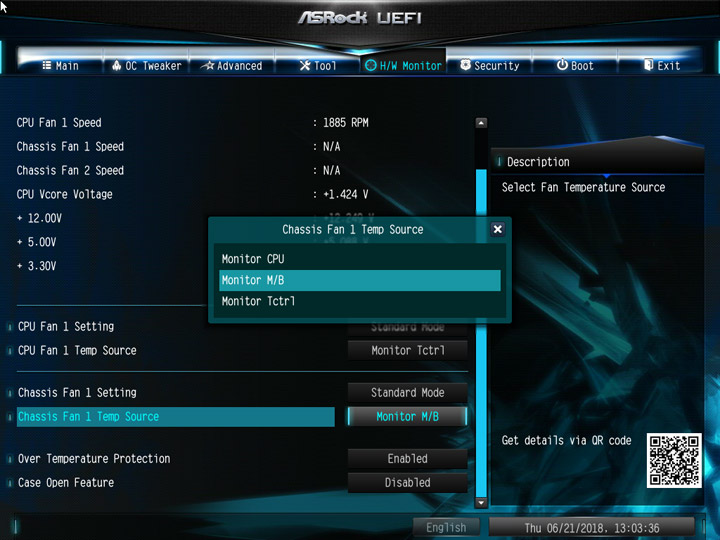

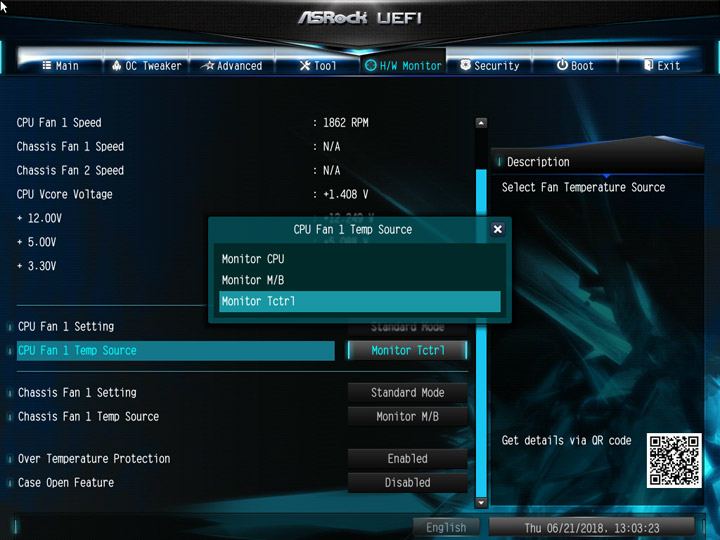

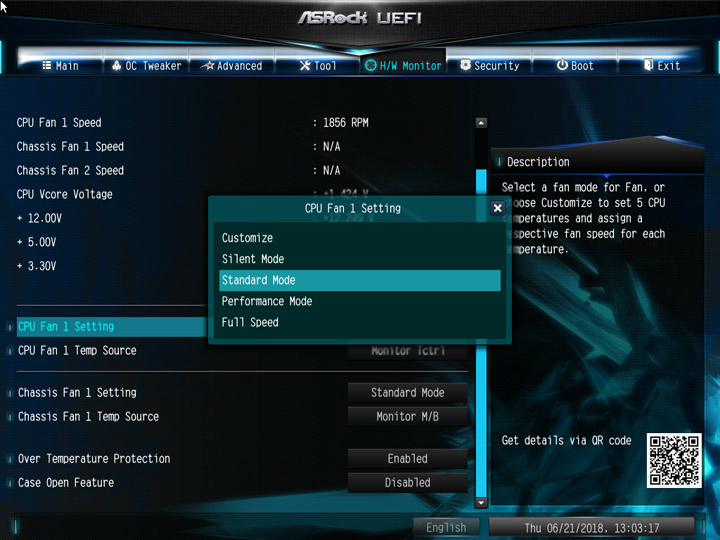

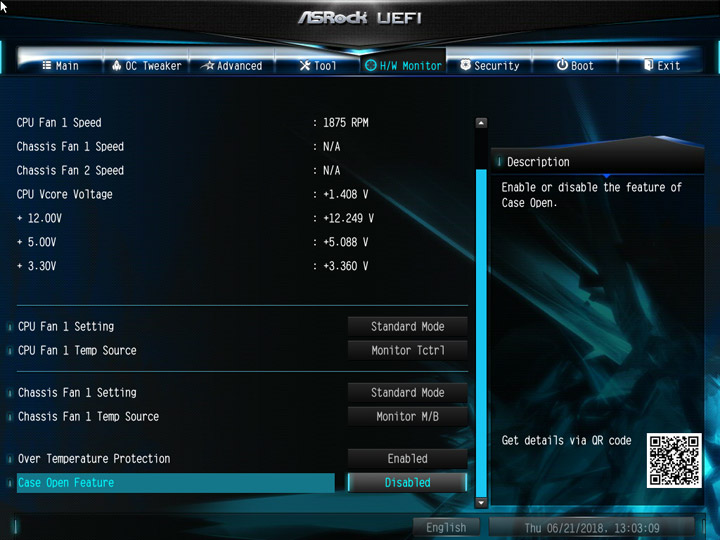

Системный мониторинг базового уровня, но самые важные компоненты тут есть. У процессорного охладителя в качестве опорной температуры может выступить датчик из состава процессора или распаянный на плате.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

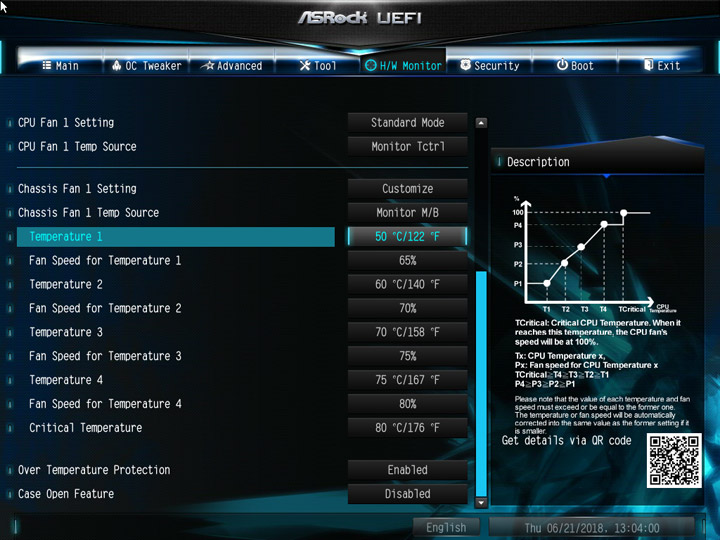

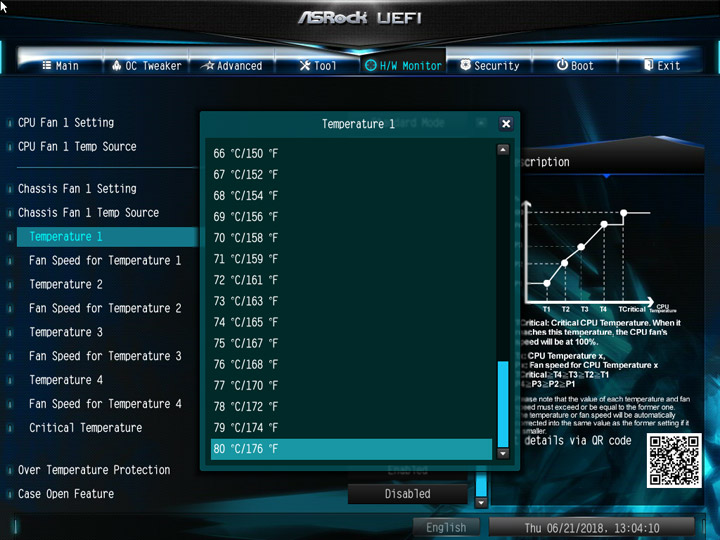

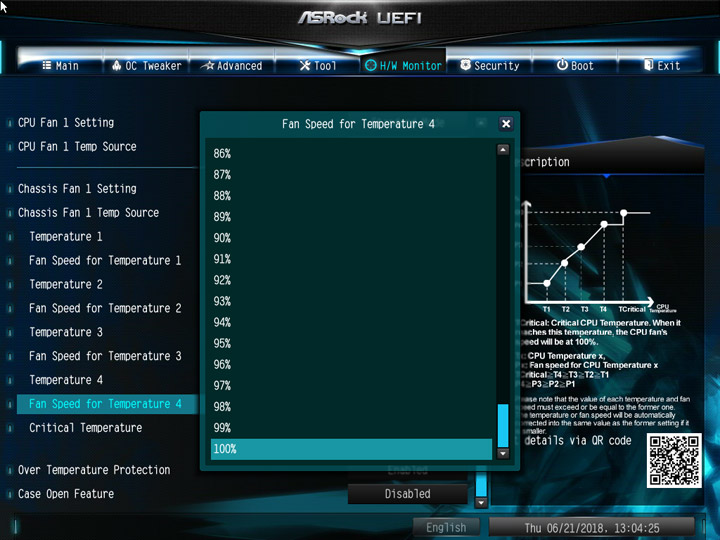

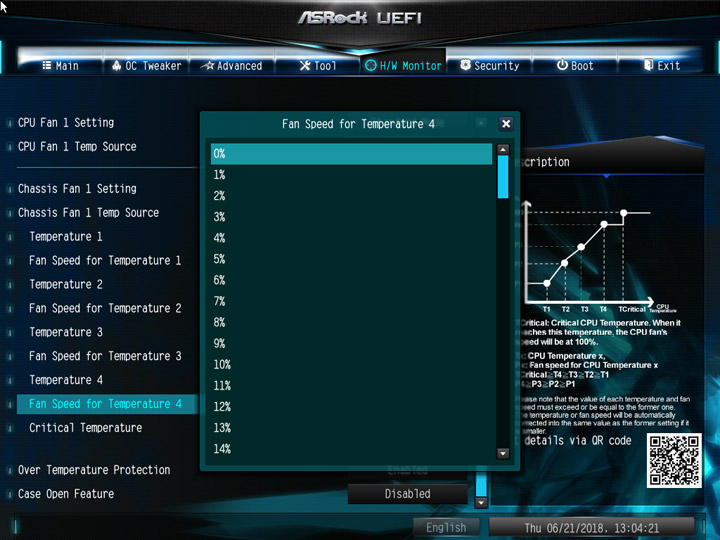

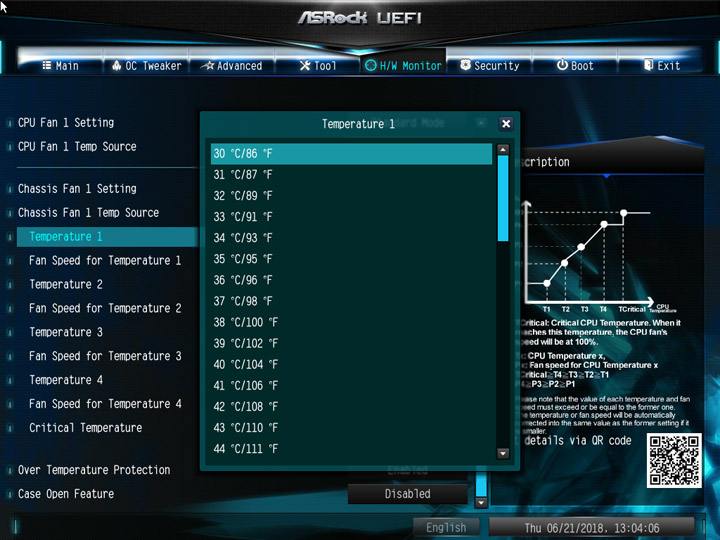

Составить собственный алгоритм замедления можно лишь на двух колодках. Изменить тип замедления крыльчаток нельзя, управлять можно только скважностью ШИМ, иными словами, трёхпроводные модели будут вращаться на максимальных оборотах. А третья выступает исключительно в роли источника питания и датчика оборотов. В подтверждение сказанному я собрал замеры в сводную таблицу.

Вентилятор Cryorig XF140, 4 pin, 1400 об/мин  Nanoxia FX12-2000, 3 pin, 1900 об/мин
Режим 30% (об/мин) 60% (об/мин) 30% (об/мин) 60% (об/мин)
CPU Fan 1 850* 1250 1900 1900
Chassis Fan 1 900 1350 1875 1875
Chassis Fan 2 1400  1875

*— с округлением до 25 об/мин

Скорость опроса оборудования высокая, однако при появлении каких-либо изменений последующий пуск может продолжаться даже больше минуты. Но после вступления изменений всё вновь нормализуется. И это при деактивированном изначально Fast Boot.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

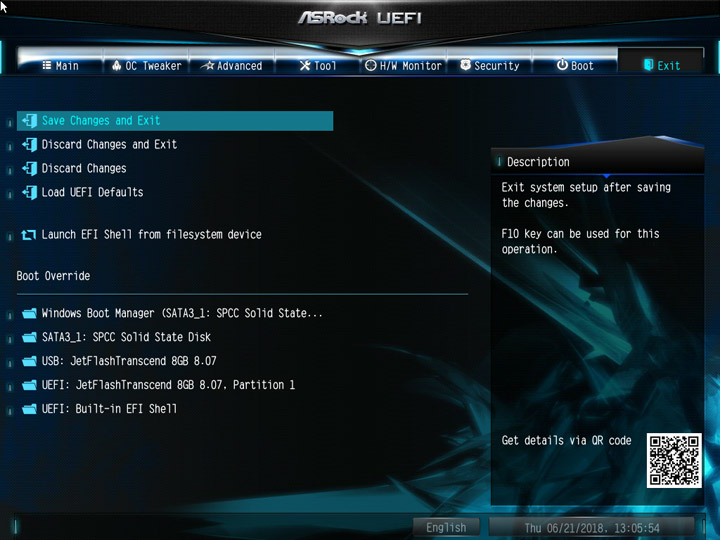

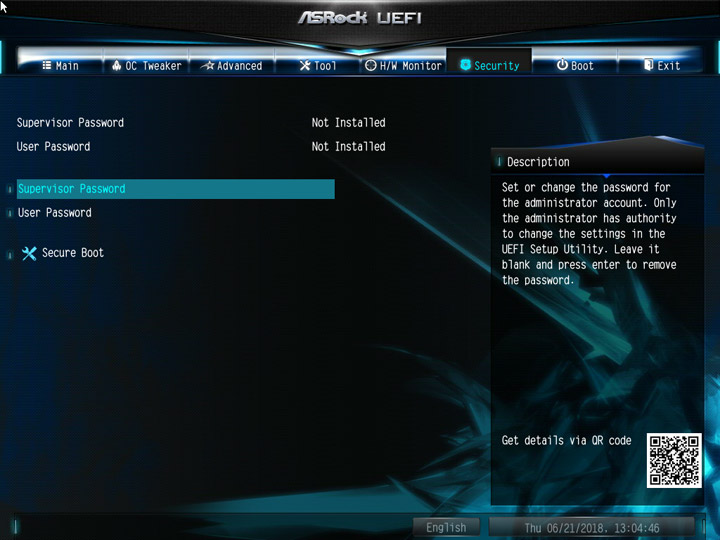

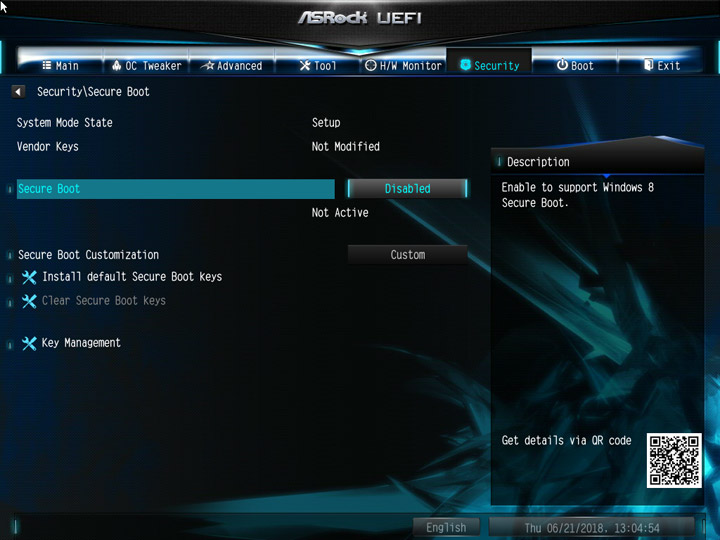

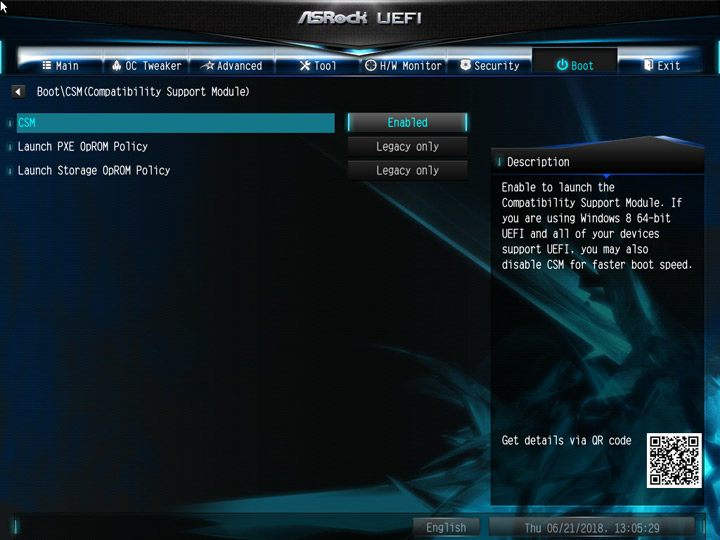

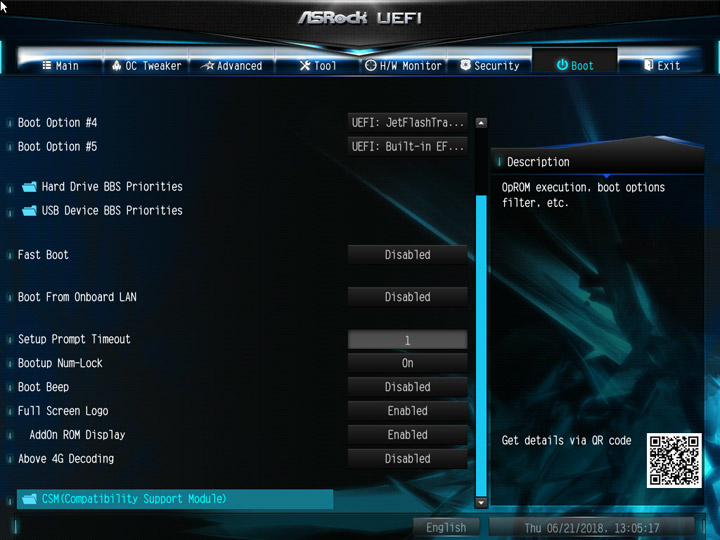

Хранить настройки можно в пяти профилях либо на внешнем носителе (уже без ограничений).

ASRock AB350M

Комплектное ПО

Устройство не причислено к игровой серии, это отобразилось на комплекте фирменных утилит. Их число невелико.

  Программное обеспечение
Фирменное APP Shop (AppCharger, ASRock RGB LED, A-Tuning, Restart to UEFI)
Сетевое XFast LAN

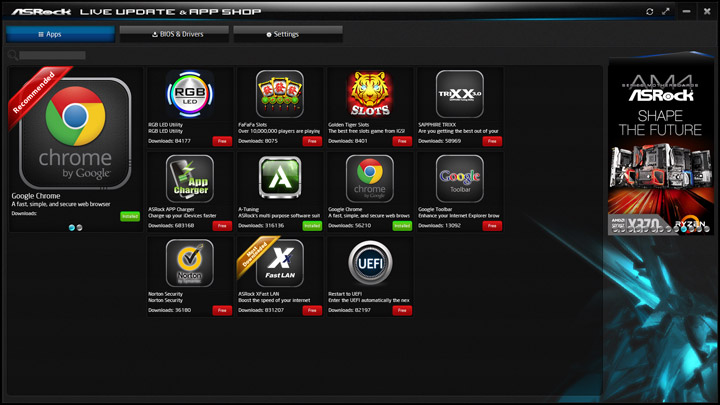

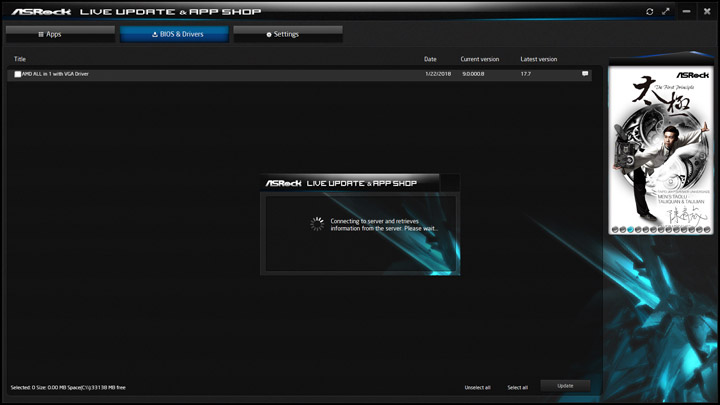

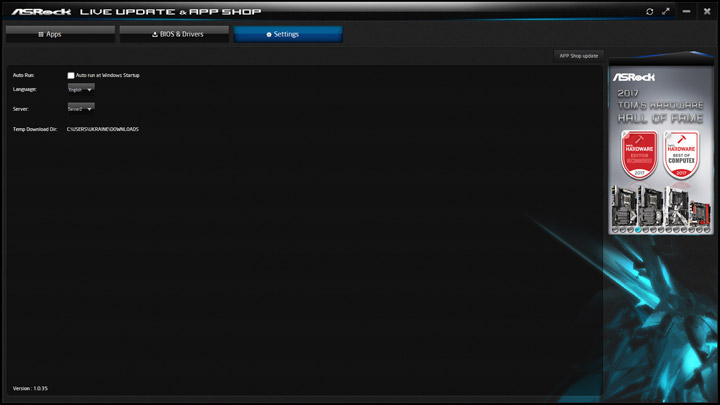

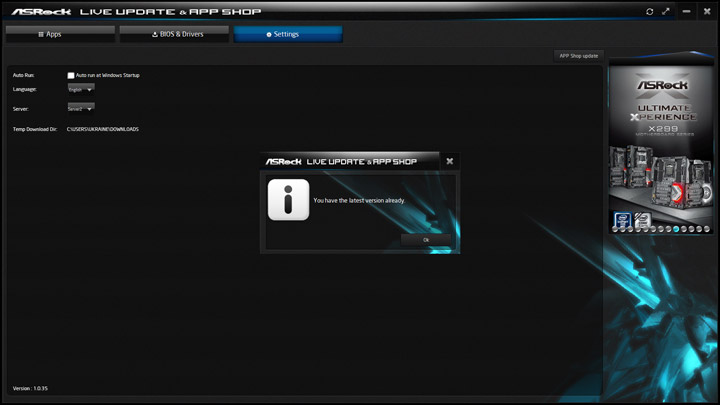

Все программы можно установить отдельно, однако есть фирменная оболочка, управляющая ними, она отслеживает появление свежих версий. App Shop поможет инсталлировать, обновлять и удалять их. Кроме того, такие же его возможности сопровождают драйверы и прошивки.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

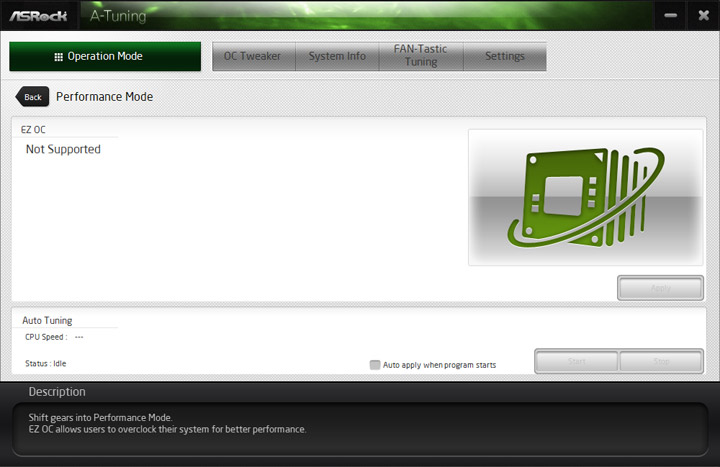

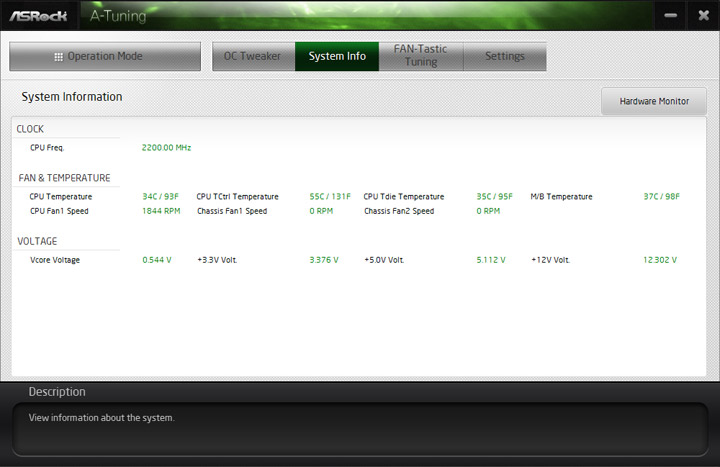

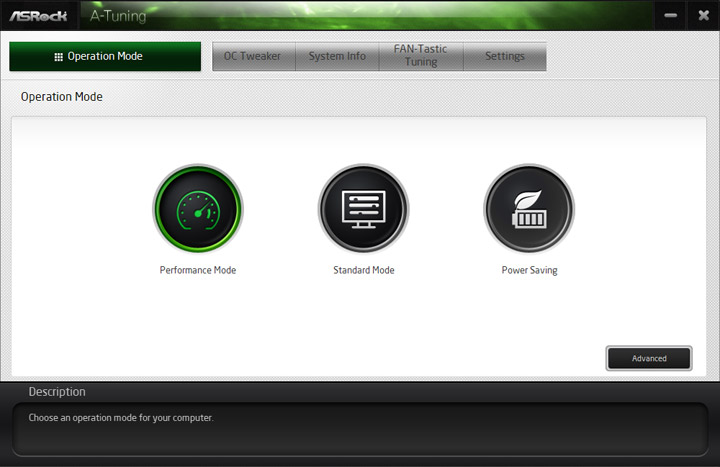

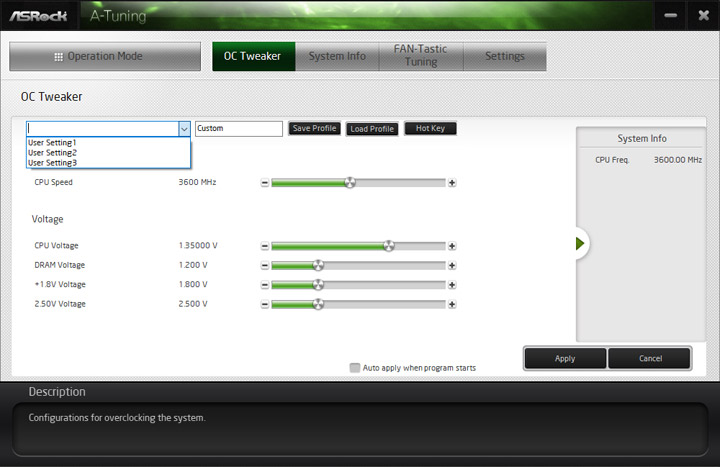

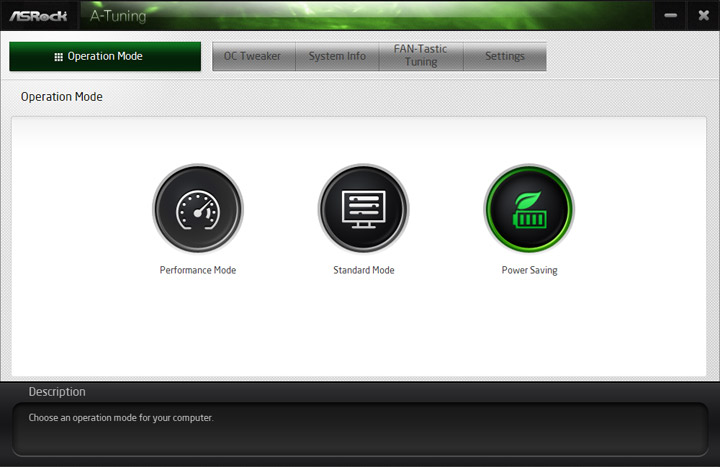

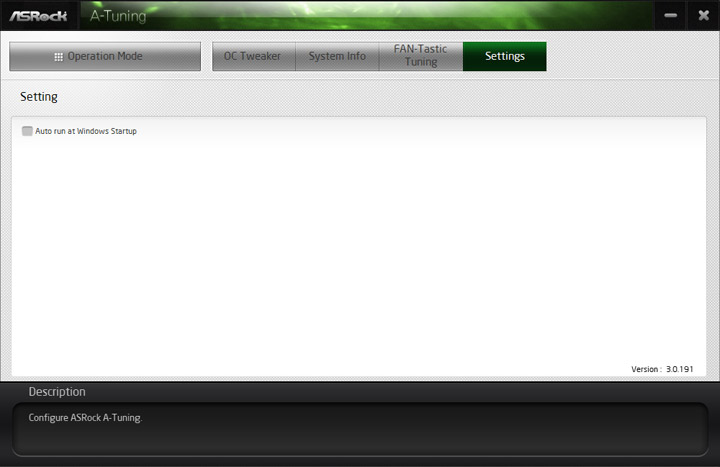

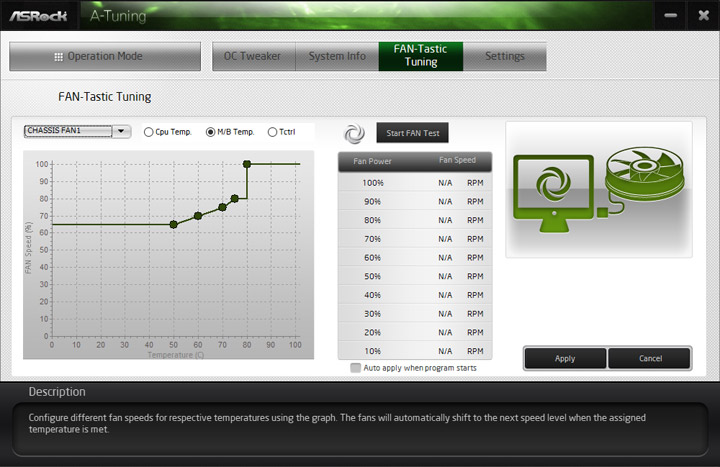

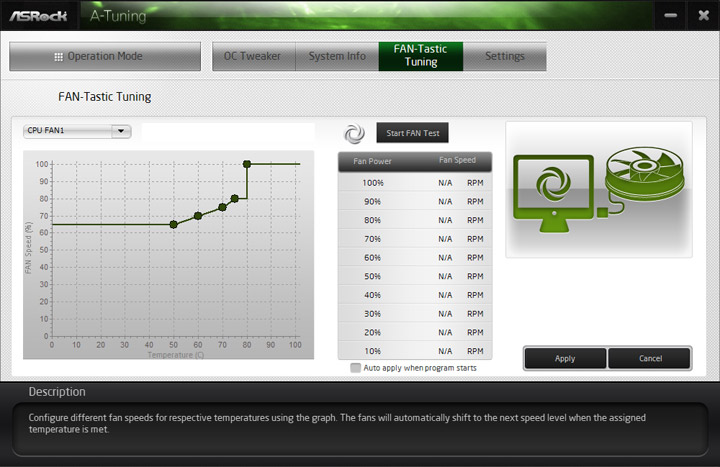

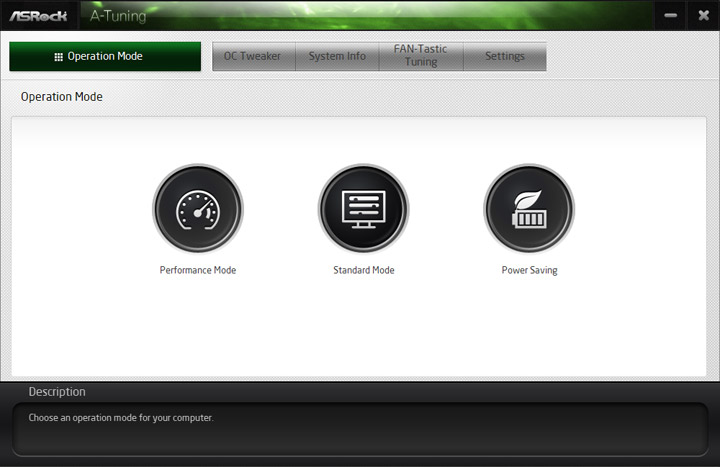

Системные настройки допускается менять посредством фирменной A-Tuning. Как выяснилось, страница Operation Mode дублирует Электропитание из Панели Управления Windows. Фирменный профиль от AMD (Сбалансированный) этой программой не воспринимается, потому на заглавном снимке экрана все иконки серого цвета. Профилей для разгона нет как в UEFI, так и здесь. А вот изменение частоты ЦП и напряжения работает «на лету» исправно. В меню FAN-Tasting Tuning находится инструмент для составления паспортов охладителей посредством их калибровки, это должно помочь в поиске самого тихого режима их работы. Доступно всего два канала, как и в UEFI.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

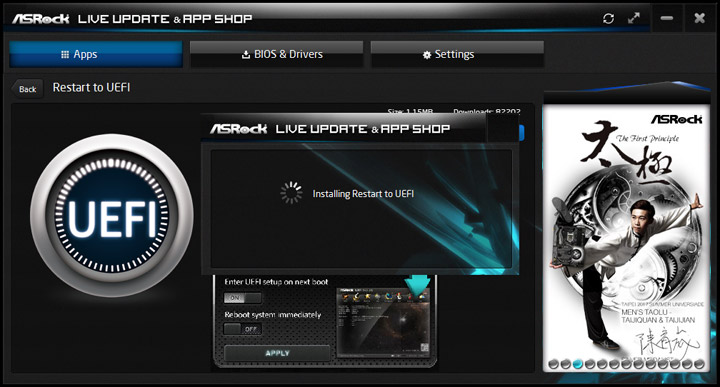

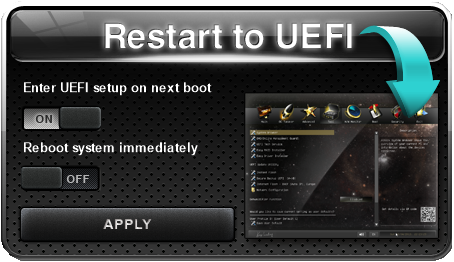

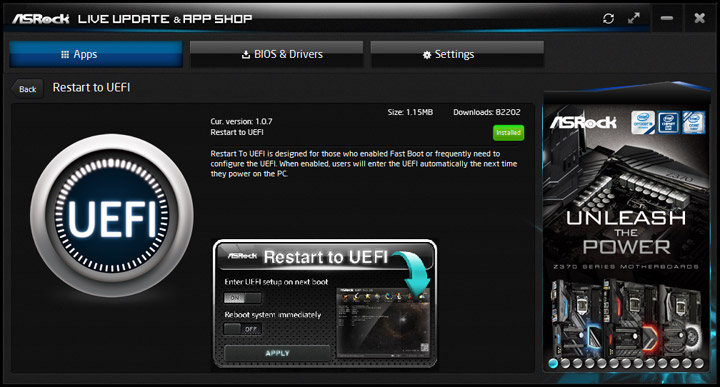

Restart to UEFI работала исправно, позволяя после перезапуска ПК оказаться сразу в UEFI.

ASRock AB350M

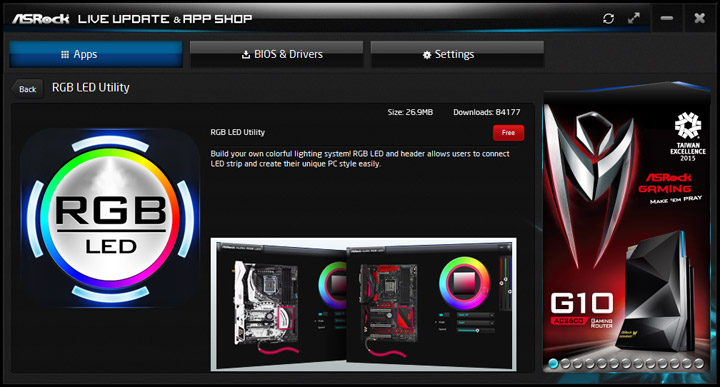

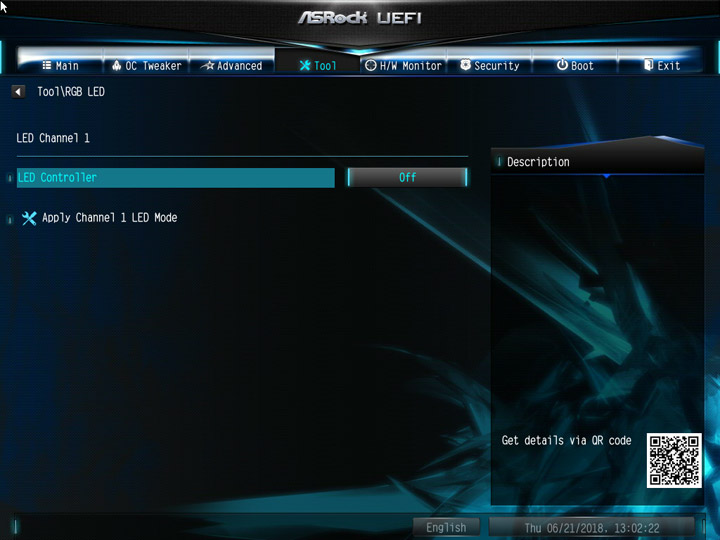

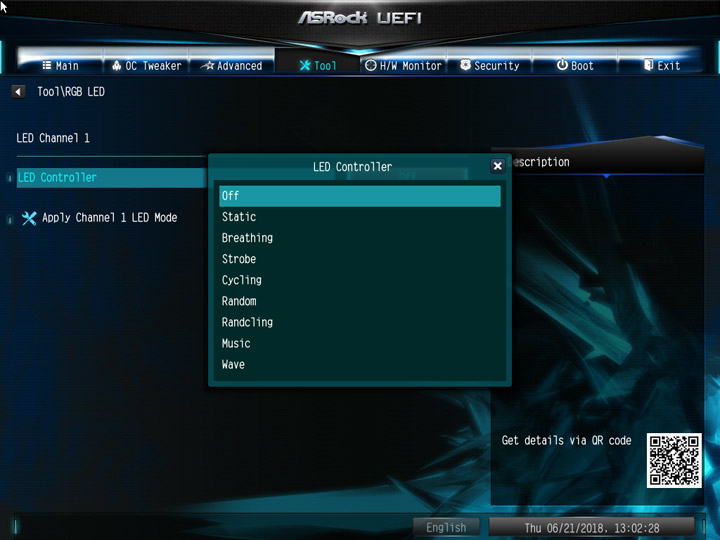

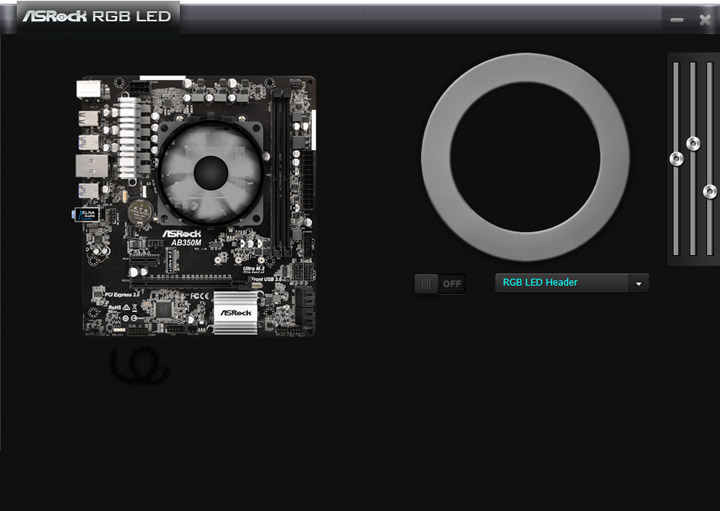

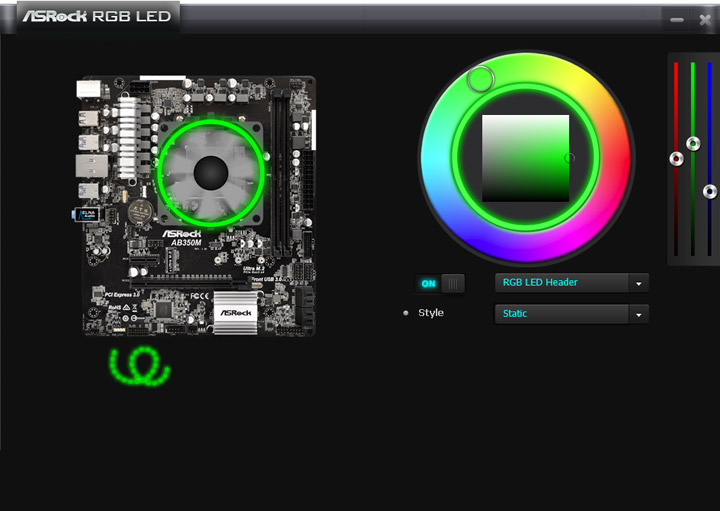

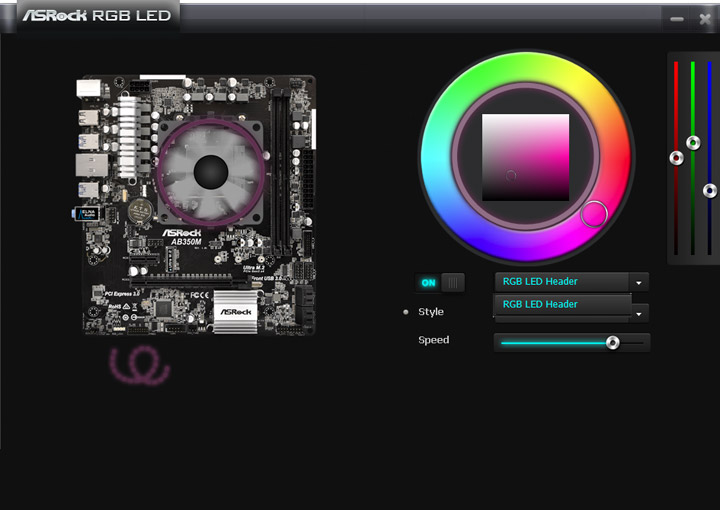

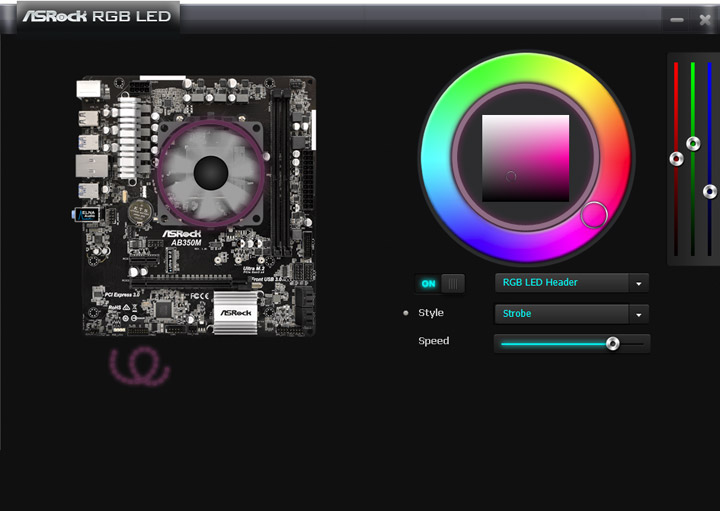

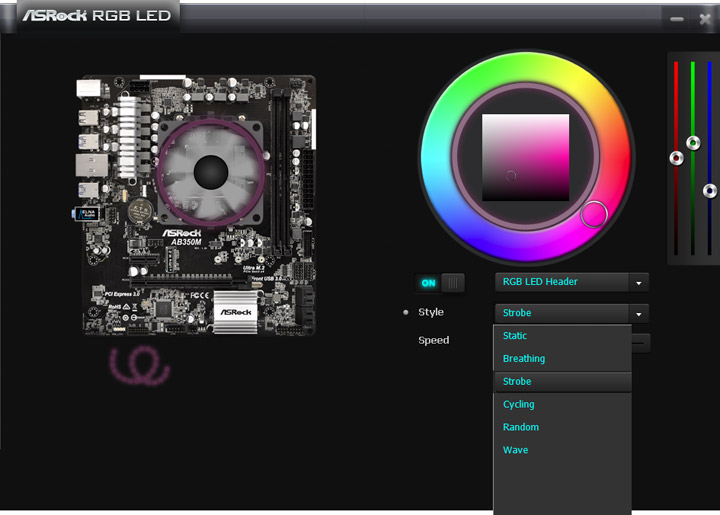

ASRock RGB LED дублирует возможности UEFI. Есть набор способов иллюминации, но все они применяются только для системной колодки, а для процессорного вентилятора нужно будет устанавливать ПО от AMD.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

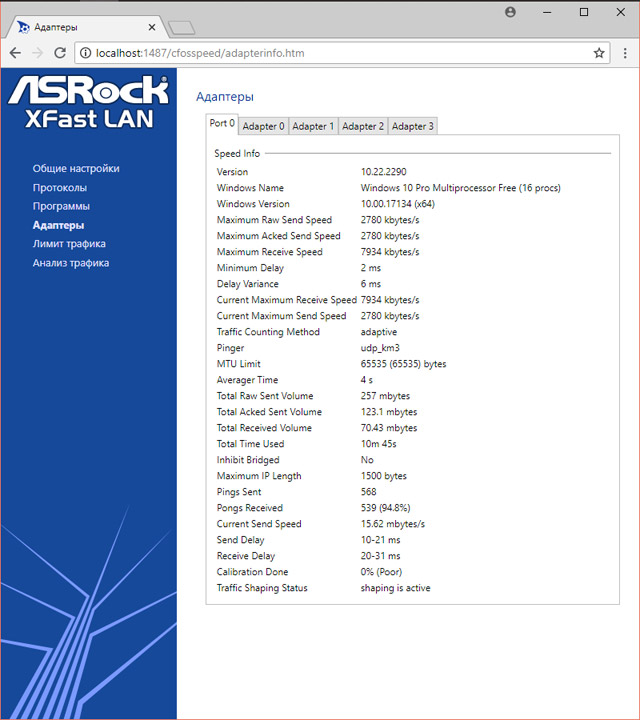

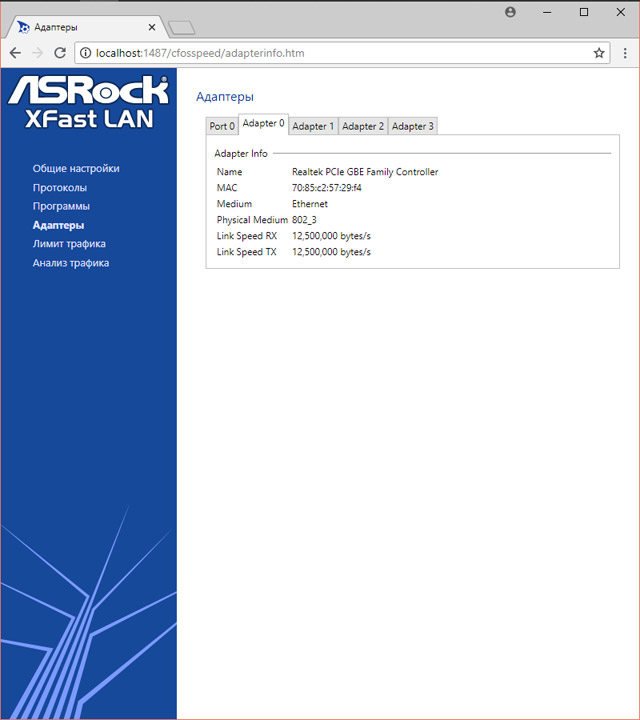

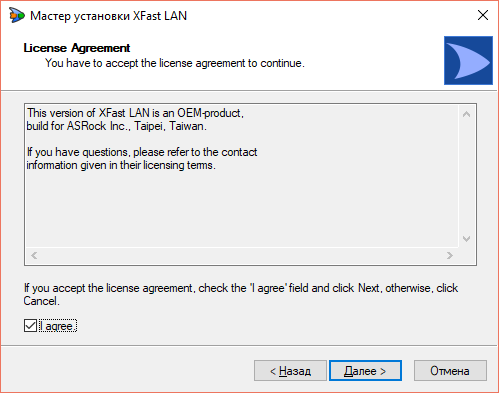

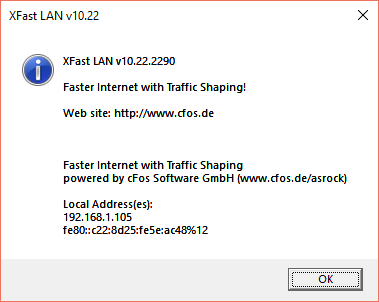

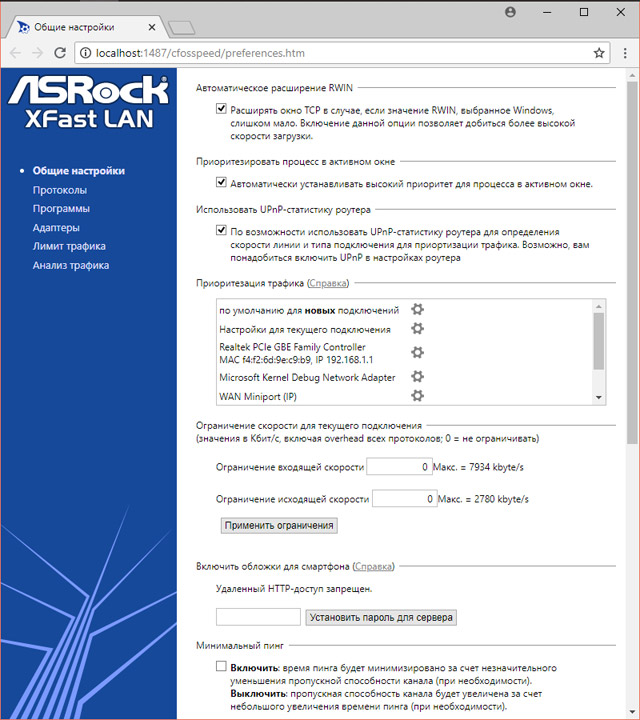

XFast LAN давно известен на рынке, фактически, это переименованный cFosSpeed — инструмент для смены приоритетов у программ при использовании сетей. Адаптер от Realtek поддерживается без проблем.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350M

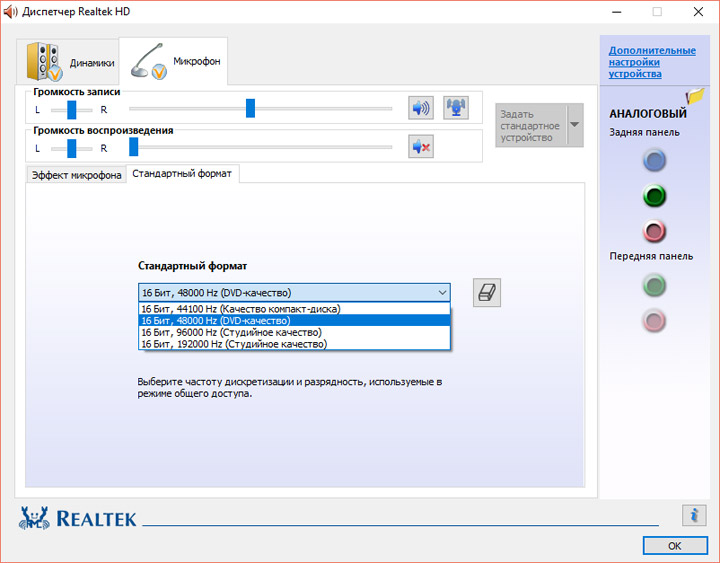

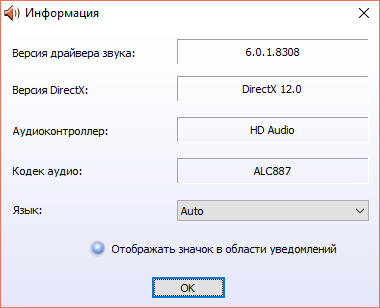

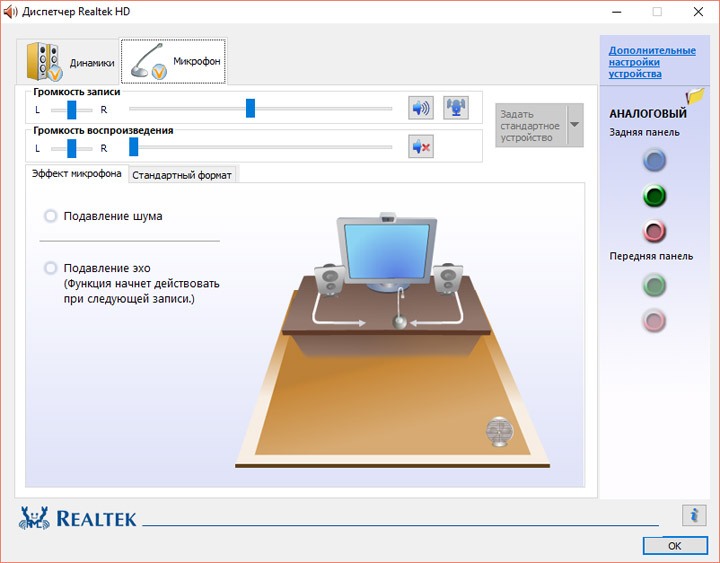

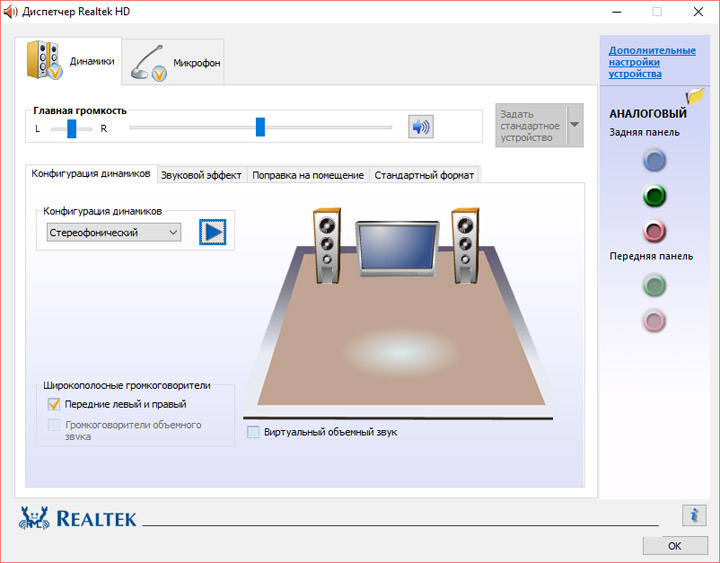

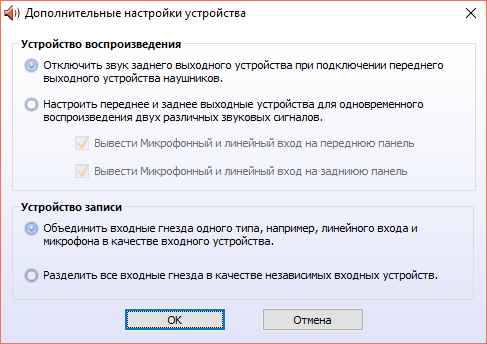

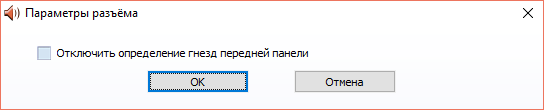

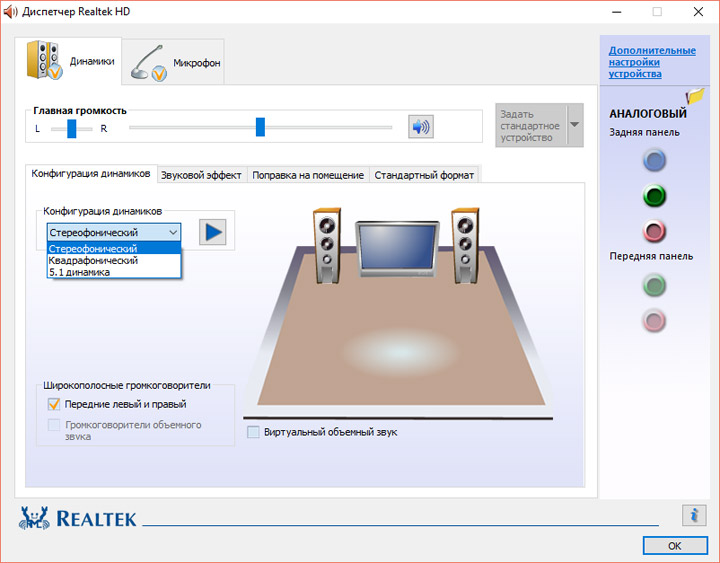

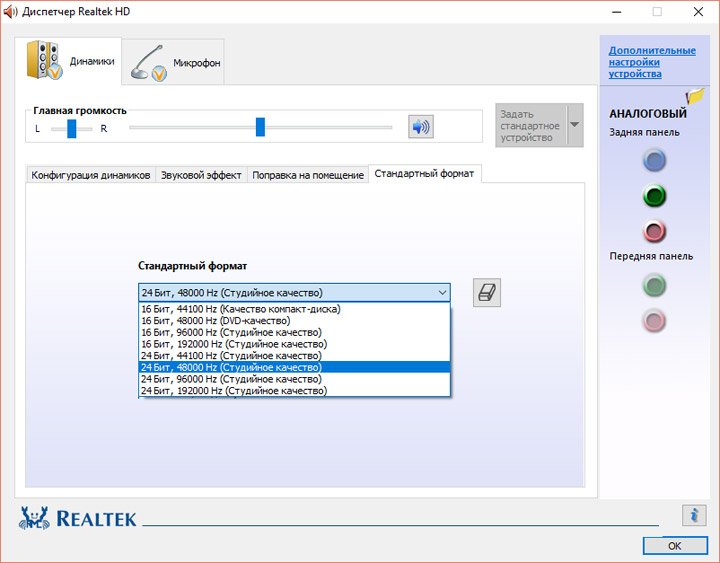

Схема работы звукового оборудования зависит от настроек, производимых в конфигураторе Realtek. Здесь нет особых профилей для подключаемого оборудования или смены режима предусиления для выходных гнёзд. Всё это следует искать на более дорогих платах.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Общий эффект от звучания на AB350M целиком соответствует простому используемому кодеку. Буквально с первых секунд чувствуется упрощённый подход к оформлению музыкальной картины. Но в то же время, все инструменты прослушиваются нормально. Есть достаточная точность в ВЧ, уверенный вокал в области СЧ и артикулярность на НЧ. Можно достаточно неплохо прочувствовать сцену, а главное нет желания поскорее закончить прослушивание из-за скомканной и невыразительной подачи. Как для самого дешевого кодека на рынке итог неожиданно интересный. Получается, нехватка бонусного ПО для звука минусом тут не является.

Тестовый стенд

В состав открытого стенда вошли:

Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.97 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • Maxon Cinebench R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.1;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы AMD Socket AM4 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 AMD Chipset Drivers Windows 10
ASRock AB350M P4.60 5.97.4648 4.3.784-x64 2.4.4264 18.10.0601 10.0.17134.112
MSI B350 Gaming Pro Carbon 1.60 5.95.4516 4.3.770-x64 2.4.4180 17.30 10.0.16299.125
ASRock X370 Taichi (4025+3200 MHz) P3.00 5.92.4358 4.3.759-x64 2.3.3732 17.30 10.0.15063.674
ASRock X370 Taichi P3.20 5.92.4358 4.3.759-x64 2.3.3732 17.30 10.0.15063.632
ASRock Fatal1ty X370 Gaming K4 P3.30 5.92.4358 4.3.759-x64 2.3.3732 17.30 10.0.15063.608
ASUS ROG Crosshair VI Hero (Wi-Fi ac) 1501 5.92.4346 4.3.759-x64 2.3.3732 17.30 10.0.15063.540
MSI B350 Tomahawk 1.72 5.92.4333 4.3.759-x64 2.3.3732 17.30 10.0.15063.540
ASUS Prime B350-Plus 0805 5.92.4306 4.3.759-x64 2.3.3732 17.10 10.0.15063.447
ASRock Fatal1ty AB350 Gaming K4 L2.54 5.90.4247 4.3.741-x64 2.3.3693 17.10 10.0.15063.332
Gigabyte GA-AB350-Gaming 3 F6 5.90.4246 4.3.741-x64 2.3.3693 17.10 10.0.15063.332
MSI X370 XPower Gaming Titanium 1.50 5.90.4220 4.3.741-x64 2.3.3693 16.60 10.0.15063.250
ASUS Prime X370-Pro 0515 5.90.4215 4.3.741-x64 2.3.3693 16.60 10.0.15063.138

Результаты тестирования

Перед началом замеров все настройки устанавливались в начальное положение. Модули памяти работали на частоте 2400 МГц.

ASRock AB350MASRock AB350M

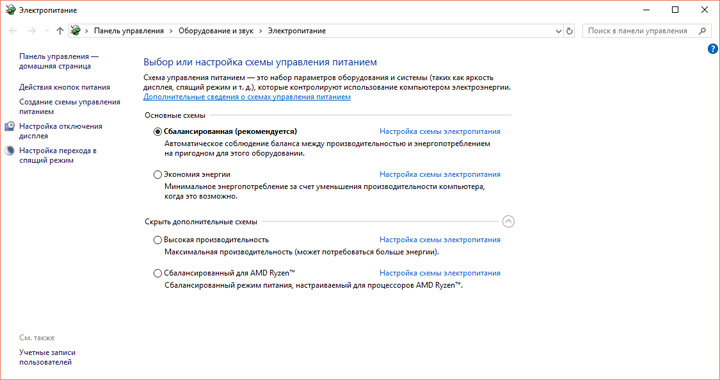

Использование особого «Плана электропитания» на практике означает установку значения «Минимального состояния процессора» в позицию 90%, что приводит к его работе на частоте 3,7 ГГц даже в моменты простоя.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Работа памяти вопросов не вызывает, быстродействие хорошее, свойственное общей группе оппонентов.

ASRock AB350M

ASRock AB350MASRock AB350M

Со многими потоками система на основе AB350M работает хорошо, а однопоточный Super PI не выявил в ней лидерских качеств.

ASRock AB350M

ASRock AB350MASRock AB350M

ASRock AB350M

ASRock AB350MASRock AB350MASRock AB350M

Нагрузочные сценарии, приближённые к реальным, показали в испытуемой великолепную с точки зрения быстродействия плату, а последние обновления ПО позволили системе занять первое место в LuxMark.

ASRock AB350MASRock AB350MASRock AB350M

Fire Strike не разделил предыдущий вывод, тут выступление достаточно блёклое.

ASRock AB350M

Отсутствие проблем с DRAM показывает и DiRT 3.

ASRock AB350MASRock AB350M

На основе результатов замеров в Hitman: Absolution можно сделать вывод про высокое быстродействие процессора.

ASRock AB350MASRock AB350M
ASRock AB350MASRock AB350M

В свежих версиях Windows результаты GTA 5 и ROTTR снижены, это можно проследить на выступлениях плат при участии Core i5-8600K в наших обзорах материнских плат.

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

ASRock AB350M

Этот этап тестов завершился неудачей, поэтому диаграмма для AB350M неполноценная. Система зависала после одной-двух минут работы и спустя некоторое время перезагружалась самостоятельно. При этом LinX, другие наборы профилей Torture Test из Prime95 она отрабатывала без замечаний. Позволю себе вольность уличить устройство в отсутствии профилей LLC, из-за чего напряжение у процессора опускалось до низких отметок. Также возможно срабатывание ограничений потребления, которые не доступны в UEFI для замены. Пиковой отметкой потребления в LinX стал уровень 201 Вт (с несменным режимом работы, то есть базовыми настройками), а работа Prime95 с профилем Small FFTs формировала цифру около 174 Вт. Но приравнивать эти значения со сценарием In-place large FFTs нельзя, те недолгие минуты, когда система всё же работала, уровень не превышал 170 Вт. Использование двух версий прошивок постарше ничего не изменило, а про поведение устройства с вмешательством в настройки мы поговорим в следующем разделе этого обзора.

Разгонный потенциал

Я предпринял разные подходы для стабилизации работы системы: увеличивал и уменьшал частоту ЦП, его напряжение, менял модули памяти и даже заменил блок питания. Но заставить 1800X пройти традиционные восемь минут в нагрузке так и не смог. Потому для изучения оверклокерских способностей устройства CPU сменился на Ryzen 5 1600.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Этот же сценарий (In-place large FFTs в Prime95) он отработал без замечаний, при начальных настройках. С другими задачами также проблем не было.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Базовая частота здесь зафиксирована на 99,76 МГц, разгонять можно память и ЦП. Фирменных сценариев от ASRock нет, если не считать активацию XMP оверклокингом. Но именно этот способ — наиболее простой для повышения быстродействия; проблем с активацией режима 3200 МГц для стендового набора памяти не было. Напряжение на модулях автоматически повышается до 1,35 В, а SOC Voltage будет равняться 1,1 В.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Исправно выполняются все сценарии, и несложные, и достаточно тяжёлые.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Поскольку прежде для обзоров плат Ryzen 5 1600 мы не использовали, то проверку работы я решил начать с конфигурации, ставшей уже «народной» — комбинации множителя x38 и напряжения для ЦП уровня 1,3 В.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Всё прошло гладко, тонкой наладки не потребовалось, все наши экспресс-сценарии выполнялись без сбоев. Как можно заметить по снимкам экрана, среднедействующим значением напряжения ЦП стали 1,249 В. В таком режиме нагрев в зоне VRM не превысил 77 °C, и потому я решил выжать из системы чуть больше.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Предельные возможности этого экземпляра процессора уже известны по обзору быстродействия — 3925 МГц, для чего довольно серьёзно нужно повышать напряжение. На этом этапе вновь проявились симптомы, впервые отмеченные в ходе работ с Ryzen 7 1800X. Система лишалась стабильности, а потому нужно будет детальнее изучить её поведение. Как оказалось, с преодолением некоего порога даже невысокие частоты у ядер не будут гарантировать полноценную работоспособность. Потому важно соблюсти баланс. Результаты экспериментов, для удобства восприятия информации, размещены в таблице ниже.

  Ryzen 5 1600 — In-place large FFTs Prime95 (28.10) 5 min
Множитель CPU Voltage Итог CPU Voltage Итог CPU Voltage Итог CPU Voltage Итог
36 1,45 В + 1,4 В + 1,35 В + 1,3 В +
37 1,45 В x 1,4 В + 1,35 В + 1,3 В +
38     1,4 В x 1,35 В + 1,3 В +
38,5         1,35 В + 1,3 В Error
39         1,35 В x

Error обозначает продолжение выполнения сценариев в Prime95, но часть потоков завершала ход с отчётом об ошибке, что явного свидетельствует про недостаток питающего напряжения. Как итог, я стал свидетелем безошибочной работы с множителем x38,5 при выставленных в UEFI 1,35 В.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Нагрузка на элементы питания вызвала рост температуры до 87 °C, а 1,297 В стали среднедействующим уровнем CPU Voltage, опираясь на датчик CPU VDD в AIDA64.

ASRock AB350MASRock AB350MASRock AB350M

Теперь, когда разумный максимум от связки процессора и платы получен, самое время обратить внимание на память. Оказывается, вмешательство в схему работы ЦП вызывает весомое падение производительности подсистемы памяти, о чём недвусмысленно свидетельствует её выступление в AIDA64, по последнему скриншоту это отчётливо видно.

Ошибка тянется в двух самых новых прошивках, а в третьей с верха её нет. Сложно пояснить, почему такое происходит, но с версией P4.40 тот же режим работы процессора приводит к должной отдаче от модулей DRAM.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Правильная работа ОЗУ увеличила нагрузку и на процессор, потому прогрев сектора VRM вырос до 94 °C, а средний уровень напряжения ЦП остался неизменным.

ASRock AB350MASRock AB350MASRock AB350M

В нескольких предыдущих обзорах плат от ASRock была обнаружена характерная деталь — активация XMP приводит к увеличению SOC Voltage до 1,1 В. Такая особенность для нашей AB350M тоже актуальна, к тому же отсутствие ручного управления этим узлом на плате фактически вынуждает прибегать именно к такому способу разгона памяти. Обладатели модулей без XMP вряд ли смогут разогнать их серьёзно.

Потому схема оверклокинга будет сводиться к ручной установке задержек после активации XMP. Для UEFI версии P4.40 обнаружилась другая особенность — напряжение на модулях будет оставаться исключительно тем, что уже прописано в XMP. Заданное вручную напряжение актуально лишь до полной отработки POST, а после входа в UEFI оно вновь становится равным 1,35 В (для нашего случая), хотя поле актуального значения остаётся заполнено желаемым. Ещё одна перезагрузка уравнивает оба поля. На более новых прошивках такого не наблюдается, зато сниженная производительность нивелирует усилия от разгона. Быть может, когда-то будет выпущена идеальная прошивка, где всё будет работать как нужно, но пока эксперименты продолжатся именно на P4.40. Микрокоды постарше не могли обеспечить правильное функционирование профиля XMP даже без ужесточения задержек, точнее «холодный» пуск ПК часто приводил к обнулению настроек до стартовых.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Стендовый комплект памяти при разгоне на платах ASRock прежде требовал повышение напряжения выше 1,4 В для работы на низких задержках и я был скептически настроен на эффект от будущий мероприятий, но, как оказалось, напрасно. Уровня 1,35 В для AB350M хватило, чтобы давно испытанная не раз схема 14-15-15-15-28-1T работала без нареканий. Дополнительные пункты меню править не потребовалось.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

Без ошибок завершились испытания как с привлечением LinX, так и с Prime95. Сценарий из рубрики про стендовое потребление тоже выполнялся успешно. Впрочем, подобное поведение скорее исключение, потому что напряжение на модулях до сегодня повышалось буквально везде. Правда, и версии прошивок были заметно старше используемой в этот раз.

ASRock AB350MASRock AB350MASRock AB350MASRock AB350MASRock AB350M

В таком режиме функционирования системы дополнительный обдув элементов на плате не потребовался. Потребление стендом составило границы 46 и 199 Вт. В ходе тестов нагрев VRM приближался к 97 °C, зона стабилизатора SOC Voltage не грелась больше 54 °C. Температура радиатора росла до 69 °C.

ASRock AB350M

Вывод

Производительность системы, выстроенной с привлечением восьмиядерного Ryzen 7 1800X, вышла такой же высокой, как и с куда более дорогими платами. Про перегрев системы питания не было и речи. Однако тест на стабильность посредством Prime95 всё же завершился неудачей (и дополнительный обдув ситуацию не спас). По всей видимости, сказывается отсутствие функции LLC, поэтому разумно будет использовать с AB350M не восьми-, а шестиядерные процессоры (менее мощные). Бонусного ПО для звука нет, но даже в чистом виде звучание оказалось весьма неплохим, как для бюджетного ALC887. Сетевой XFast Lan в комплекте программ есть и работает без замечаний. Ограничены возможности по усмирению охладителей — управлять можно только четырёхвыводными моделями, на плате таких канала всего два.

Выжать максимум из нашего Ryzen 5 1600 не вышло, но разгон с повышением напряжения до 1,35 В здесь прошёл успешно. Вместо изучения поведения разных профилей LLC, время ушло на подбор пары множителя и достаточного для него уровня питающего CPU Voltage. Излишне высокий приводит к потере стабильности, чего на приличных устройствах не было и близко. Потому потенциальному владельцу важно понять какие от него потребуется дополнительные шаги при разгоне ЦП. AB350M умеет взаимодействовать со скоростной памятью. Среди микрокодов есть большой выбор, мне удалось отыскать такой, где исправно работает не только профиль XMP, а есть возможность конфигурацию задержек довести до предельно агрессивной. SOC Voltage повышается автоматически при форсировании схемы XMP, потому модули без этих профилей вряд ли получится серьёзно разогнать (со штатной величиной этой переменной). Есть вопросы к установке DRAM Voltage, поведение устройства также меняется при переходе от одной прошивки к другой. Впрочем, мне повезло добиться стабильности на «штатных» (как для XMP) 1,35 В. К слову, наблюдать на этой переменной программными способами нельзя, я проверял действующее значение щупом мультиметра на одном из дросселей. Оно было близким к отображаемому в UEFI.

Выходит, на недорогом устройстве можно разогнать и процессор, и память, пусть и с определённым числом оговорок. Функциональность UEFI отличается от старших продуктов отсутствием набора LLC и единственно возможным способом установки CPU Voltage. Однако энергосберегающие функции при разгоне продолжат работать. Прочие ограничения главным образом вызваны аппаратными возможностями. Называть продукт образцом для подражания мы не будем, но с правильно поставленными задачами, без максимализма, он может справиться вполне успешно.
