Обзор корпуса be quiet! Silent Base 600

Успешный дебют шасси be quiet! Silent Base 800 в верхнем ценовом сегменте корпусов для ПК наводил на мысль, что компания не собирается на этом останавливаться, и будет развивать направление дальше. И, да, не прошло и полгода, как в ассортименте продукции be quiet! появился еще один Midi-Tower под названием Silent Base 600, которое намекает на то, что это есть младшая и более упрощенная версия предыдущего корпуса. Теперь же данный корпус попал к нам в тестовую лабораторию, и мы получили возможность познакомиться с ним поближе.

be quiet! Silent Base 600

Характеристики

Модель be quiet! Silent Base 600
Страница продукта bequiet.com
Тип корпуса Midi-Tower
Размеры, мм 493 (В) x 230 (Ш) x 510 (Г)
Материал ABS пластик, сталь
Вес, кг 7,8
Цвет Черный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″ 3
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 3 / 3
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 2 х 120 / 140 мм (1 х 140 мм установлен)
задние — 1 х 120 мм (установлен)
верхние — 2 х 120 / 140 мм (опционально)
нижние — 1 х 120 / 140 мм (опционально)
боковые — 2 х 120 мм (опционально)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Контроллер скорости трех вентиляторов, пылевые фильтры спереди и снизу, боковое окно (опционально)
Рекомендованная стоимость, $ 110

Упаковка и комплект поставки

Упаковка корпуса вполне стандартная. Здесь есть схематическое изображение внешности и интерьера шасси, подробные технические характеристики изделия и немного рекламной информации об его основных достоинствах. По бокам вырезаны ручки для переноски. Защиту от внутренних повреждений при перевозке обеспечивают два пенопластовых демпфера и мягкий пакет из искусственной ткани. Надпись сбоку коробки сообщает, что модель доступна в черном, сером или оранжевом варианте цвета, с боковым окном или без него, что дает в сумме шесть комбинаций. Но, по факту, — основной цвет черный, а оранжевыми или серыми могут быть разве что молдинги вентиляционной решетки, прокладка по периметру окна, да внутренние резинки на отверстиях и креплениях жестких дисков. Удивительное разнообразие!

be quiet! Silent Base 600

В комплект деталей крепежа корпуса be quiet! Silent Base 600 входят:

  • инструкция по сборке (в том числе и на русском языке);
  • две длинные и две короткие стяжки;
  • один липкий держатель для стяжек;
  • шесть прорезиненных салазок для жестких дисков;
  • две стойки крепления материнской платы;
  • 12 винтов M3 с накатанной головкой для жестких дисков;
  • четыре винта для крепления переднего вентилятора;
  • четыре винта для блока питания;
  • шесть винтов для устройств 5,25″;
  • восемь винтов для материнской платы;
  • 14 винтов для 2,5″ устройств;
  • четыре винта для 2,5″ лотка корзины жестких дисков.
be quiet! Silent Base 600

Внешний вид

Внешность be quiet! Silent Base 600 сохраняет фамильные черты, доставшиеся ей от Silent Base 800, однако выглядит чуть более приплюснутой сверху и снизу. Вместо футуристических ножек-салазок по бокам, теперь имеем вполне обычные квадратные ножки снизу. По бокам передней панели сохранились вертикальные решетки с круглыми вентиляционными отверстиями. Передняя нижняя часть фронта с логотипом компании является неподвижной, а верхняя часть — это по-прежнему дверца, закрывающая 5,25″ отсеки.

be quiet! Silent Base 600

Внешние порты сместились с верха на скос в передней грани фронтальной панели и, как по мне, это лишь прибавило удобства для пользователя. Здесь находятся два порта USB 2.0, два аудиоразъема для наушников и микрофона и два порта USB 3.0, окрашенные в традиционный для них синий цвет. Большая квадратная кнопка включения, совмещенная с индикатором работы системы, осталась на своем месте, но вместо белого прозрачного пластика она теперь черная. А маленькая полоска индикатора активности накопителей, по совместительству являющегося клавишей перезагрузки системы, осталась без изменений.

be quiet! Silent Base 600

Верхняя дверца проклеена изнутри толстым слоем шумоизоляции и имеет четыре упора, которые создают запас пространства в 9 мм от лицевой части 5,25″ устройств. Большие ручки реобасов сюда явно не влезут, но хотя бы кнопки не будут нажиматься случайно при закрытии панели. Все три отсека 5,25″ закрыты глухими заглушками, которые легко снимаются, правда — только изнутри. Дверца держится в закрытом состоянии на магнитах и ее петли можно перевесить влево или вправо, для открывания в соответствующую сторону. Тоже весьма удобно. Но самое интересное, что под дверцей в районе аудиоразъемов скрывается почти невидимый ползунок регулятора оборотов скорости трех вентиляторов. Он трехступенчатый и может подавать на пропеллер напряжения в 5, 7 или 12 вольт.

be quiet! Silent Base 600

Здесь же торчит малозаметная ручка переднего пылевого фильтра, который вынимается по направлению вверх. Довольно оригинальное решение, которое еще не встречалось мне ранее на других шасси.

be quiet! Silent Base 600

А вот и сам передний пылевой фильтр. Сделан он из качественной мелкой сеточки, наклеенной на пластмассовую рамку. Рамка, кстати, заметно изгибается, как будто бы ей слегка тесно на своем посадочном месте.

be quiet! Silent Base 600

Левая боковая панель полностью аналогична и даже взаимозаменяема с таковой у корпуса Silent Base 800. Она имеет по центру вентиляционное отверстие, закрытое пластмассовой заглушкой с надписью be quiet!

be quiet! Silent Base 600

Боковая панель имеет достаточную толщину металла и дополнительные ребра жесткости, чтобы обладать хорошей устойчивостью к диагональному скручиванию. Солидности и веса ей добавляет и 2-мм слой шумоизоляции, наклеенный изнутри. Вентиляционная решетка расположена по центру, что не очень удачно, поскольку вентилятор частично попадает в плоскость процессорного кулера. На решетку можно установить 120-мм пропеллер. От попадания пыли она защищена металлической сеточкой. Пластиковая заглушка может быть снята полностью (для лучшей вентиляции) или выдвинута на 10 мм в сторону, чтобы приглушить исходящий наружу шум от крыльчатки и двигателя вентилятора. Это уже остается на усмотрение пользователя.

be quiet! Silent Base 600

Правая боковая панель полностью аналогична по габаритам и конструкции левой дверце. Обе панели имеют хорошие штампованные ручки, облегчающие их снятие, и удерживаются на месте с помощью двух винтов с накатанной головкой с каждой стороны.

be quiet! Silent Base 600

Верхняя панель корпуса выполнена из пластмассы и имеет скошенные боковые грани и выемку посередине. Шесть прорезей в задней части служат для отвода горячего воздуха наружу.

be quiet! Silent Base 600

Только взглянув на корпус сзади, понимаешь, насколько же все-таки он широкий. В верхней части находятся вентиляционные отверстия, напоминающие выхлоп ноутбучных систем охлаждения. Чуть ниже расположена выпуклая решетка, к которой прикреплен 120-мм вентилятор. Под ней есть три прорезиненных отверстия для шлангов СВО. Еще одна вертикальная вентиляционная решетка находится рядом с семью вентилируемыми многоразовыми заглушками слотов расширения PCI.

be quiet! Silent Base 600

Блок питания в данном корпусе можно ставить как вентилятором вниз, так и вверх. Из-под него извлекается длинный пылевой фильтр. Как всегда, это не очень хорошо, ведь корпус нельзя поставить вплотную к стенке, либо придется его передвигать только для того, чтобы очистить данный фильтр.

be quiet! Silent Base 600

Так выглядит нижняя панель корпуса.

be quiet! Silent Base 600

Если снять пылевой фильтр, увидим вентиляционную решетку, к которой изнутри можно прикрепить один 120- или 140-мм вентилятор. В последнем случае придется отвинчивать салазки фильтра на время установки пропеллера.

be quiet! Silent Base 600

Массивные и прочные резиновые ножки в пластмассовой обойме поднимают корпус на высоту в 24 мм над столом. Этого более чем достаточно для хорошей вентиляции БП или эффективной работы нижнего нагнетающего вентилятора.

be quiet! Silent Base 600

Посмотрим, на внутреннее устройство корпуса.

Внутреннее устройство

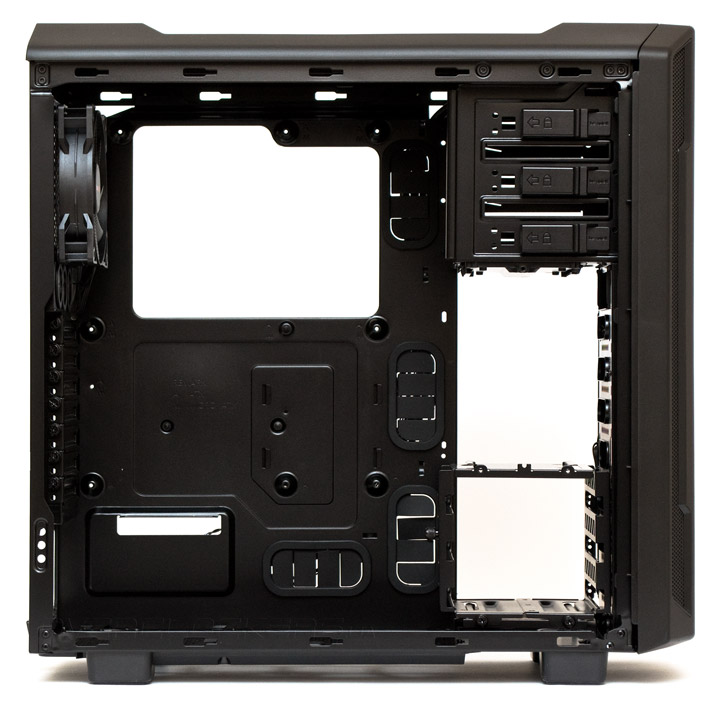

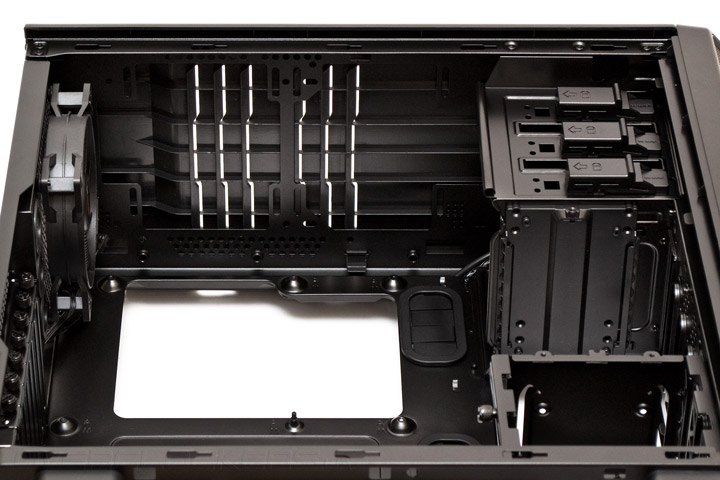

Корпус be quiet! Silent Base 600 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная допустимая высота процессорного кулера составляет 167 мм. Возможная длина плат расширения достигает 294 мм напротив корзин жестких дисков, и может быть увеличена до 413 мм, если плата не попадает в плоскость корзины.

be quiet! Silent Base 600

От верхней панели до кромки материнской платы есть запас пространства в 40 мм. Поддон материнской платы лишен традиционных стоек, вместо них есть небольшие подставки с отверстиями и винтовой нарезкой.

be quiet! Silent Base 600

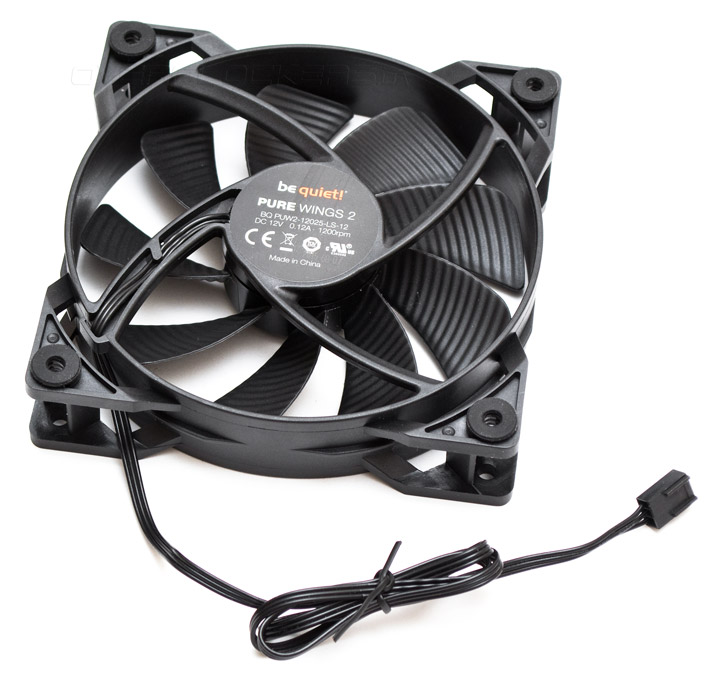

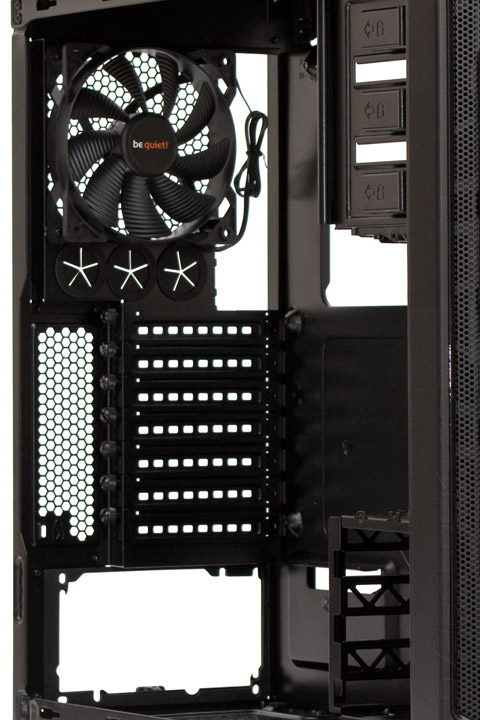

На задней панели внутри предустановлен на выдув 120-мм вентилятор серии Pure Wings 2, основанный на втулочном подшипнике скольжения с винтовой нарезкой. Все семь заглушек слотов расширения удерживаются винтами с накатанной головкой, напротив которых, в стойке жесткости корпуса есть углубление под жало отвертки.

be quiet! Silent Base 600

Пропеллер способен стартовать с 3 В и 300 об/мин, не превышая уровень шума в 34 дБ (А). Даже на 7 В (800 об/мин и 35 дБ (А)) он остается весьма тихим. Максимальная скорость составляет 1200 об/мин при 43 дБ (А) шума. Длина трехконтактного шнура питания без оплетки — 550 мм. Маркировка и электрические характеристики видны на фотографии. Хотя вентилятор и прикручен обычными шурупами, с одной стороны на нем приклеены резиновые колечки, выполняющие роль вибрационных демпферов.

be quiet! Silent Base 600

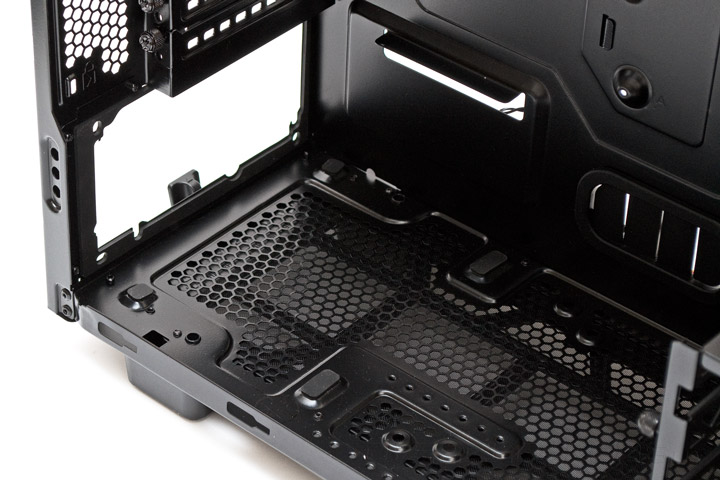

Посадочное место блока питания оснащено четырьмя резиновыми прокладками для гашения вибрации, исходящей от него. Мягкая прокладка расположена и на задней панели, по периметру отверстия.

be quiet! Silent Base 600

Посередине днища корпуса присутствует посадочное место для одного пропеллера. У пользователя есть выбор — либо воспользоваться длинным блоком питания, либо ограничиться моделями не глубже 165/185 мм и иметь возможность установить по центру дополнительный 140- или 120-мм вентилятор соответственно. Корпус в отличие от предшественника имеет только одну съемную корзину для накопителей, расположенную снизу. Она занимает плоскость напротив шестого и седьмого слотов, где возможная длина платы расширения ограничивается 294 мм.

be quiet! Silent Base 600

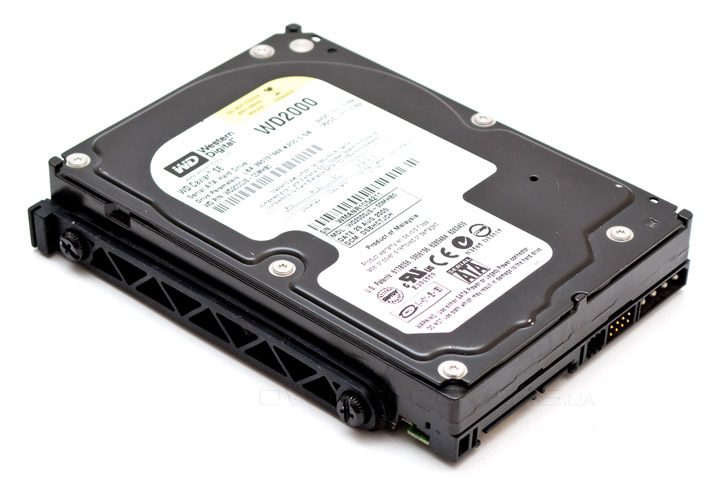

Крепления жесткого диска представляют собой две резиновых салазки, которые привинчиваются с обеих сторон его корпуса.

be quiet! Silent Base 600

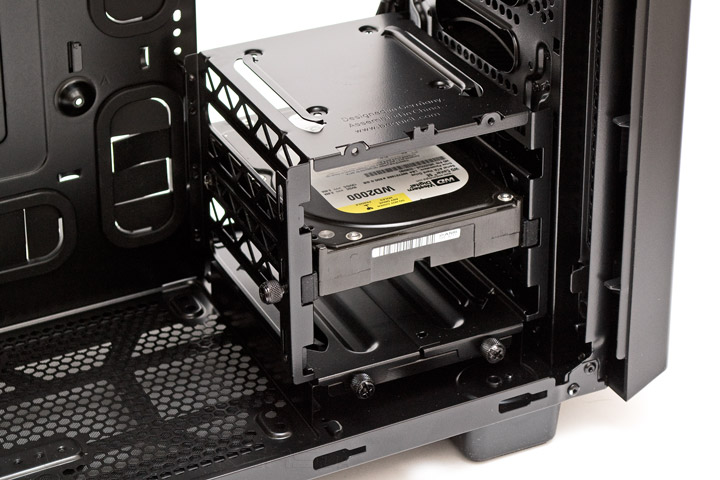

Затем диск просто вставляется в корзину. Чтобы его зафиксировать — нужно опустить защелку на левой грани корзины, сначала отпустив, а затем, затянув винт с накатанной головкой. В корзину таким образом можно поставить три жестких диска формата 3,5″, и еще закрепить сверху один 2,5″ накопитель.

be quiet! Silent Base 600

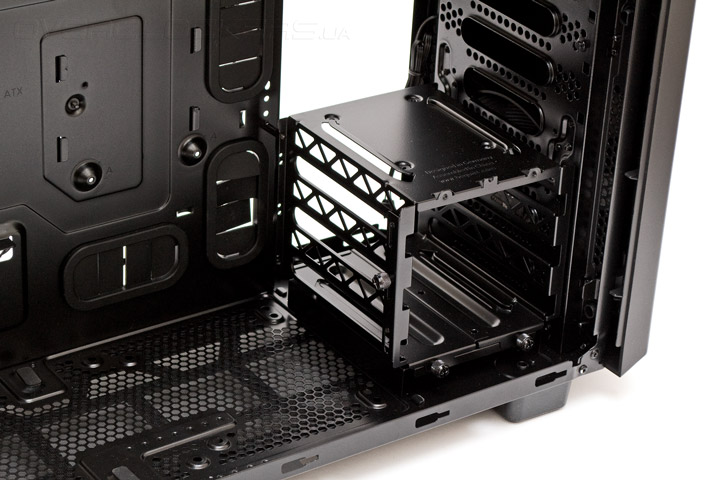

Корзину можно легко снять, освободив три винта с накатанной головкой. Тогда все пространство впереди останется открытым, и возможная длина плат расширения увеличится до 413 мм напротив всех семи слотов. Однако поставить сюда крупный радиатор СВО все равно не получится.

be quiet! Silent Base 600

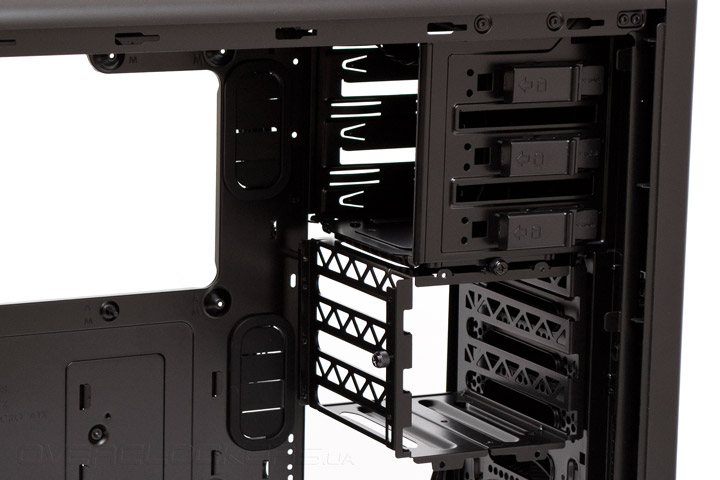

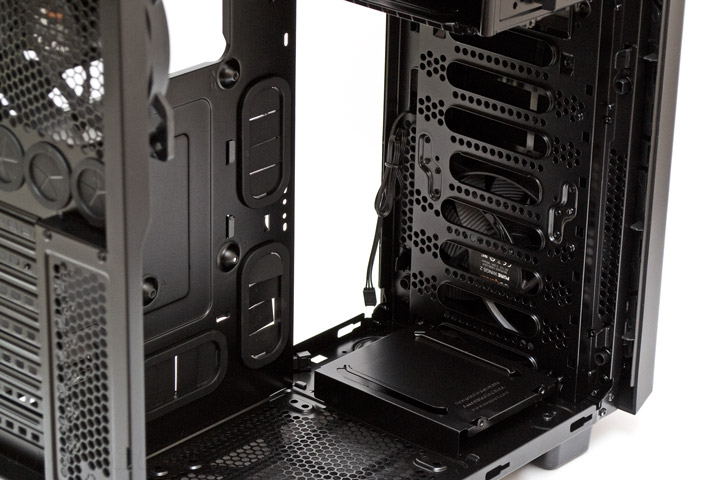

Как вариант, корзину накопителей можно переместить вверх. Возможно, это и есть самый оптимальный способ ее расположения для оптимизации воздушных потоков внутри корпуса. При условии, что у пользователя не самая длинная видеокарта. Три 5,25″ отсека вверху оснащены защелками, для быстрой фиксации устройств.

be quiet! Silent Base 600

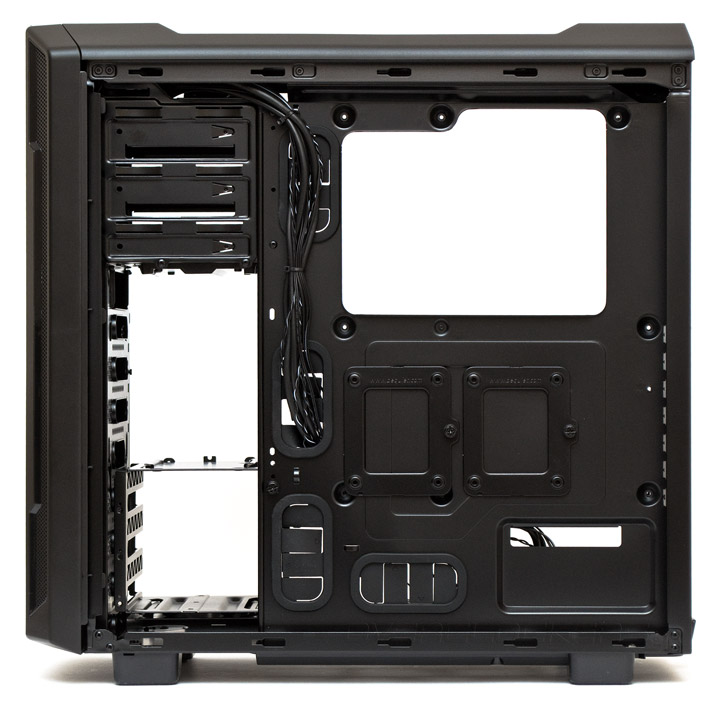

Поддон материнской платы в данном шасси сделан довольно рационально. Прежде всего, потрясает запас места за ним — целых 35 мм. Провода можно укладывать как угодно, не беспокоясь о том, закроется правая панель или нет. Для протяжки крупных кабелей предусмотрено четыре прорезиненных и два обычных отверстия. А для усилительной пластины процессорного кулера есть огромный вырез, куда влезет буквально все. Единственное, что проушин для кабельных стяжек здесь не очень много. Зато присутствуют две каретки для крепления 2,5″ накопителей, удерживаемые винтами с накатанной головкой.

be quiet! Silent Base 600

Передняя панель держится на шести пластиковых защелках и снимается легко, поскольку никакие провода к ней не прикреплены. Заглушки 5,25″ слотов тоже легко демонтируются при необходимости.

be quiet! Silent Base 600

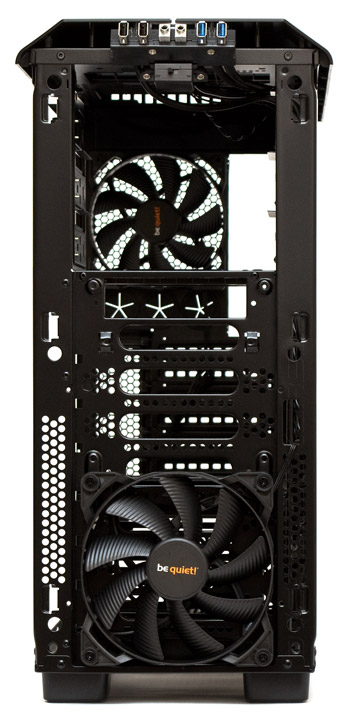

На передней панели видим один предустановленный 140-мм вентилятор из серии Pure Wings 2. Всего, с помощью длинных винтов сюда можно установить два 120- или 140-мм пропеллера.

be quiet! Silent Base 600

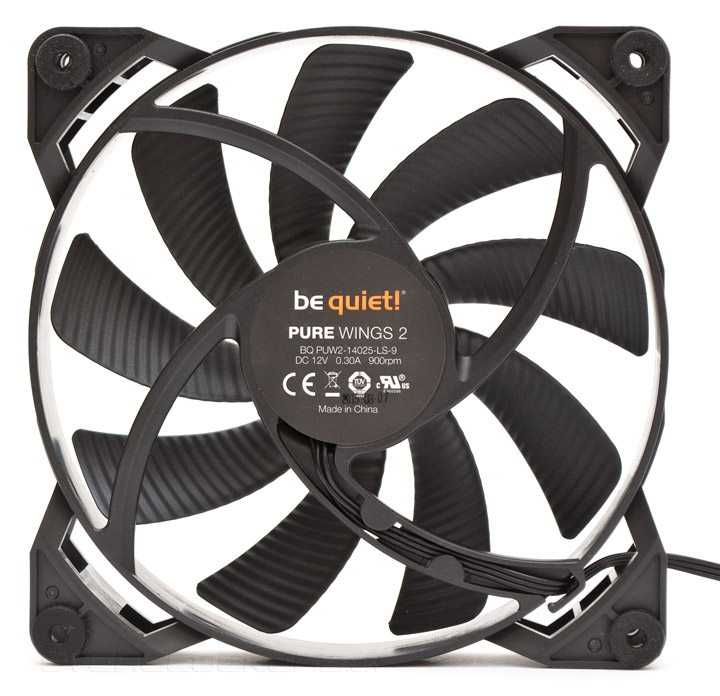

Вентилятор тоже сделан на базе втулочного подшипника с винтовой нарезкой, и даже не смотря на наличие потрескивания, остается очень тихим при условии работы в закрытом корпусе. Максимальная скорость составляет 900 об/мин при всего 40 дБ (А) шума. Особого смысла понижать ее нет, поэтому сообщаю просто для справки, что стартовать крыльчатка способна при 3 В, 250 об/мин и 34 дБ (А) шума, а при 7 В получится 600 об/мин и 35 дБ (А) шума. Длина трехконтактного шнура питания без оплетки составляет 550 мм. Характеристики и маркировка видны на фотографии.

be quiet! Silent Base 600

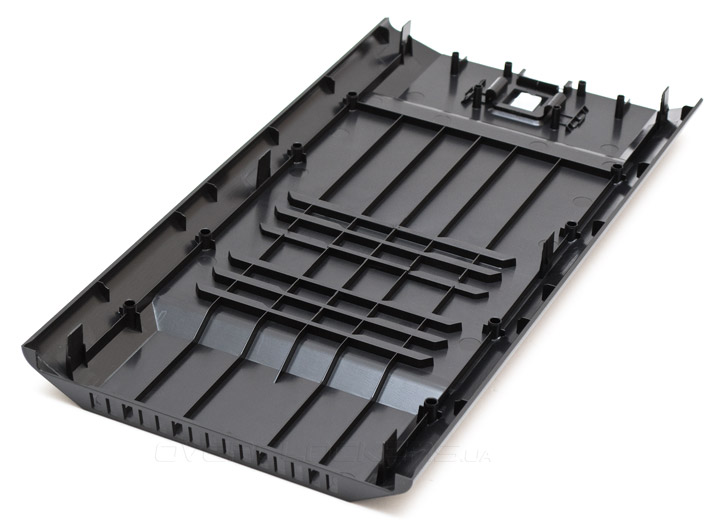

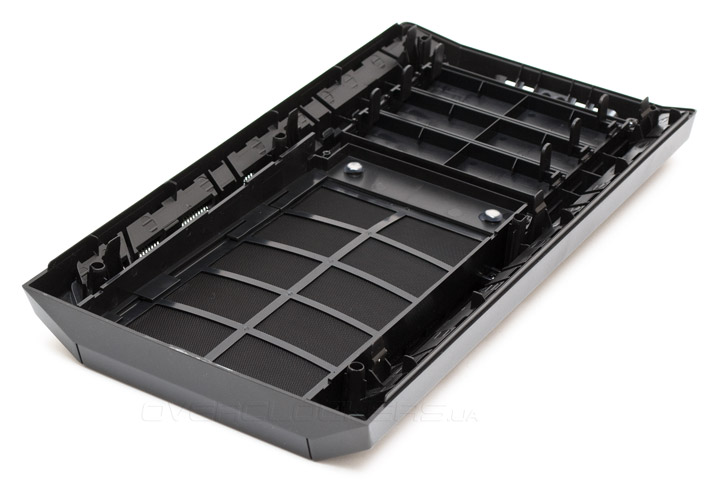

Верхняя панель корпуса тоже держится на шести пластиковых защелках и снимается по аналогии с фронтальной панелью. Разве что доступ к защелкам находится не в самых очевидных местах шасси.

be quiet! Silent Base 600

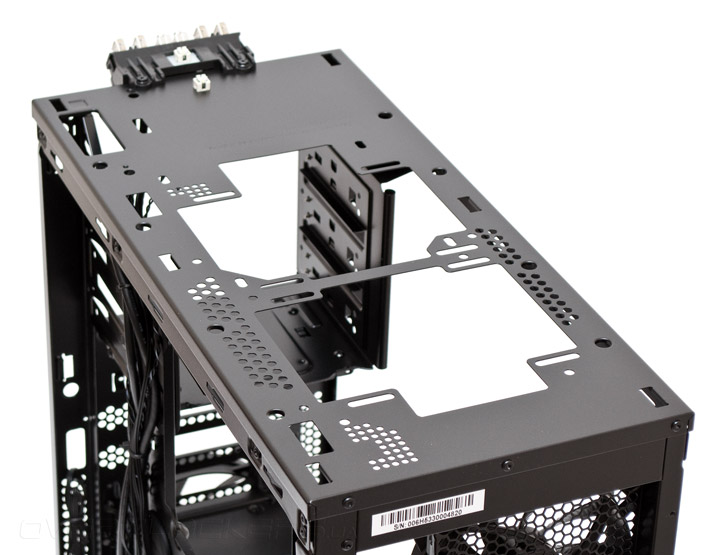

На металлической части верхней панели можно закрепить два 140- или 120-мм вентилятора или 240-мм радиатор СВО.

be quiet! Silent Base 600

В набор проводов входят четыре стандартных кабеля от индикаторов работы системы и активности накопителей, старта системы и перезагрузки, одна колодка USB 3.0, кабель HD Audio и колодка USB 2.0. Длина всех шнуров достаточная, цвет изоляции проводки полностью черный.

be quiet! Silent Base 600

От контроллера вентиляторов тянется один кабель питания S-ATA и три трехконтактных разъема для подключения пропеллеров.

be quiet! Silent Base 600

Перейдем к сборке и тепловому тесту.

Сборка

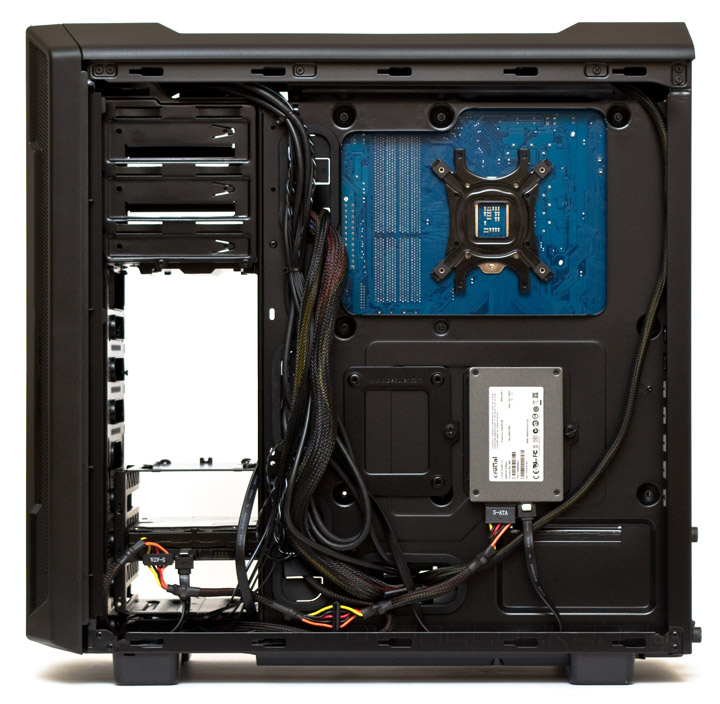

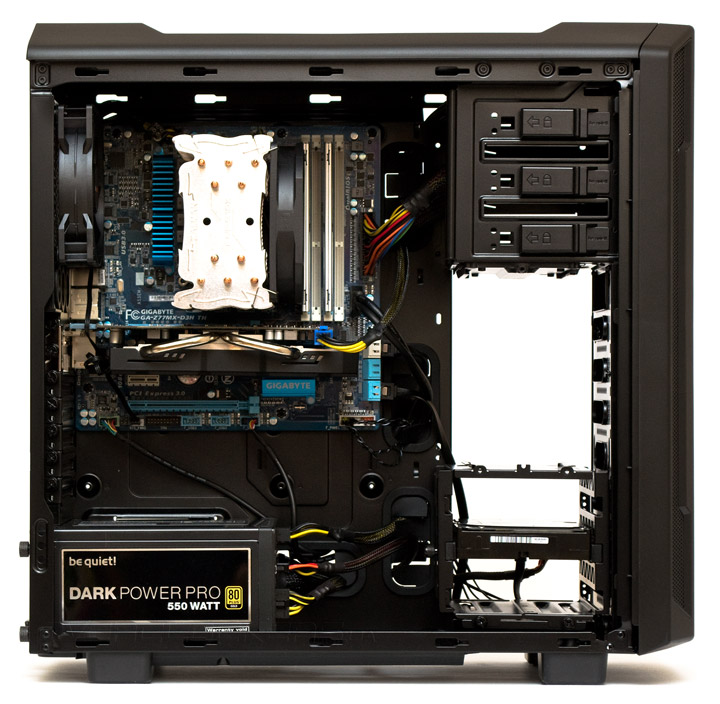

Сборка системы в корпусе be quiet! Silent Base 600 происходит легко и приятно. Единственным моментом, который может понравиться не всем, станет система демонтажа передней и верхней панелей, поскольку данный процесс требует аккуратности. Большой запас места за поддоном позволил не особо стараться в укладке проводов — даже с переплетенными в четыре слоя кабелями, боковая панель закрывалась без усилий.

be quiet! Silent Base 600

Компания be quiet! предоставила нам возможность установить на их корпус дверцу с боковым окном (совместимую с корпусами Silent Base 600 и 800), которая продается в розницу отдельно по рекомендованной цене 30 долларов. Поставляется она в плоской, но довольно крупной коробке.

be quiet! Silent Base 600

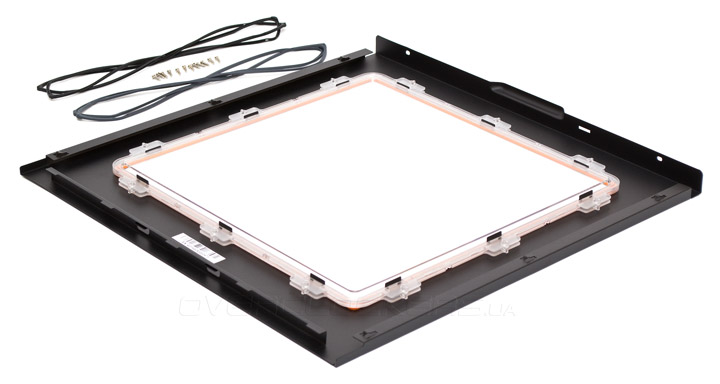

Внутри есть металлическая дверка (упакованная в кулек и два мягких демпфера из полиуретана), двухсоставное окно из поликарбоната размером 325х325 мм, резиновые прокладки трех цветов на выбор (черный, оранжевый, серый) и 12 винтов. Процесс ее сборки довольно прост — выбираем нужный цвет прокладки, укладываем ее на обод окна, шурупами соединяем два части окна между собой, после чего загибаем 12 металлических лепестков, чтобы зафиксировать окно на месте. После этого панель готова к установке в корпус. Отдельно стоит отметить, что поперечная жесткость у нее просто отличная.

be quiet! Silent Base 600

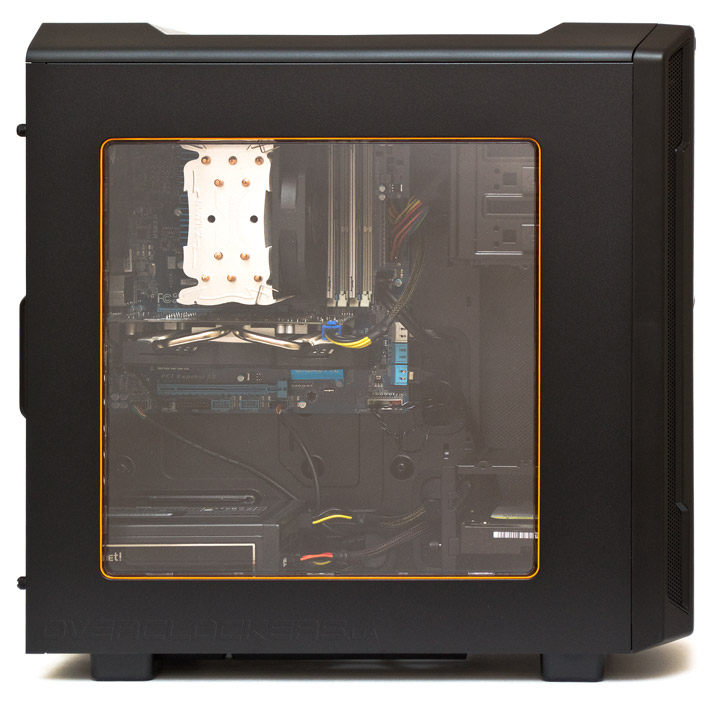

Выглядит весьма впечатляюще, все содержимое хорошо просматривается. Кроме того, заметно снижается и уровень шума от системы, поскольку «стеклопакет» у нас двойной, общей толщиной в 13 мм. По сути — это инновационное решение, которое еще ни разу не встречалось мне у других производителей.

be quiet! Silent Base 600

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе be quiet! Silent Base 600 использовалась следующая конфигурация:

  • процессор: Intel Core i7-2600K (3,4@4,4 ГГц, 1,330 В);
  • кулер: Zalman CNPS10X Performa;
  • материнская плата: Gigabyte GA-Z77MX-D3H TH (Intel Z77);
  • видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
  • память: Kingston KHX24C11X3K4/16X (2x4 ГБ, DDR3-2133, 10-12-12-27-2Т, 1,65 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • дополнительные вентиляторы: 2 x 140 мм —be quiet! Pure Wings 2 (BQ PUW–14025–LS–10) 140 мм 1000 об/мин;
  • термоинтерфейс: Noctua NT-H1.



be quiet! Silent Base 600

Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 3.5.1.0 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 5.0.3 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 26 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 327 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Для оптимизации воздушных потоков внутри корпуса, спереди был установлен один дополнительный нагнетательный 140-мм вентилятор и еще один 140-мм пропеллер занял свое место сзади сверху в ориентации на вытяжку. Все пропеллеры работали на максимальных доступных скоростях.

Результаты тестирования

be quiet! Silent Base 600

Будучи максимально закрытым корпусом, ориентированным на шумоподавление, be quiet! Silent Base 600 не хватает звезд с неба в плане охлаждения. По температуре процессора он уступает открытому стенду шесть градусов, семь по нагреву видеоадаптера и еще пять по степени накала силовых элементов материнской платы. Тем не менее, система функционирует в пределах нормы и каких-либо критичных перегревов при этом не наблюдается даже в разогнанной системе. По температуре материнской платы у открытого стенда и данного корпуса установился паритет, а жесткий диск охлаждается здесь намного лучше.

Выводы

Фактически be quiet! Silent Base 600 представляет собой частично перелицованную модель Silent Base 800, но оценивается компанией на 25 долларов дешевле. В чем принципиальная разница? Попробуем разобраться. Внутренняя конструкция одинаковая, боковые панели одинаковые, передняя панель весьма схожа. Нет лишь боковых ножек-салазок, одной корзины для жестких дисков, стало меньше пластика сверху и снизу. Вот собственно и все. Из позитивных изменений — теперь тут появился встроенный контроллер трех вентиляторов. Сами вентиляторы стали чуть тише по скорости и шуму — ровно на столько, чтобы не возникало желания их сразу же заменять. И на этом различия снова закончились. Как это ни странно — в качестве охлаждения тоже не видно больших отличий. Они составляют не более двух/трех градусов в пользу Silent Base 800. Таким образом, остается только три фактора, опираясь на которые покупатель может совершить рациональный выбор между этими двумя моделями корпусов. Прежде всего, это личные предпочтения в дизайне, затем — необходимость корзины для большего числа жестких дисков и, конечно же, решающий фактор — разница в цене.

Что получит покупатель за свои деньги от be quiet! Silent Base 600? Тихий, надежный, красивый и удобный корпус, предельно простой в сборке и обслуживании, без особых недостатков, если не считать не самую лучшую в классе по своим возможностям схему охлаждения, которая все равно удовлетворит подавляющее большинство пользователей.

Надеюсь, что компания be quiet! продолжит расширять модельный ряд своих шасси, наполняя серию как более продвинутыми, так и более бюджетными продуктами. Пока что у них это получается весьма неплохо.
