Обзор видеокарты HIS R9 285 IceQ X2 OC и обновленное тестирование Radeon R9 285

Видеокарта Radeon R9 285 стала третьей моделью на обновленной архитектуре Graphics Core Next. Если ближайшие товарищи в лице Radeon R9 280X и Radeon R9 280 являются переименованными картами прошлого поколения со слегка измененными частотами, то Radeon R9 285 базируется на абсолютно новом графическом процессоре Tonga. По количеству вычислительных блоков новинка соответствует Radeon R9 280 (Radeon HD 7950), но работает на 256-битной шине памяти и несет на борту два гигабайта памяти вместо трех у старых решений на GPU Tahiti. Последнее оказалось не особо критично, и первые наши обзоры показали, что Radeon R9 285 и Radeon R9 280 находятся примерно на одном уровне производительности.

В данном обзоре будет рассмотрена видеокарта Radeon R9 285 в исполнении HIS, а заодно будет проведено тестирование в обновленном списке тестовых приложений. Этой осенью вышло много знаковых игровых проектов с отличной графикой — Far Cry 4, Assassin’s Creed: Unity, Ryse: Son of Rome и др. Насколько удачно проявит себя в них видеокарта на Tonga, мы сейчас и выясним.


HIS R9 285 IceQ X2 OC 2GB (H285QMB2GD)

Начнем с обзора упаковки. Тут у HIS ничего нового. Коробка большая и оформлена стандартно для продукции этой компании.

HIS R9 285 IceQ X2 OC 2GB

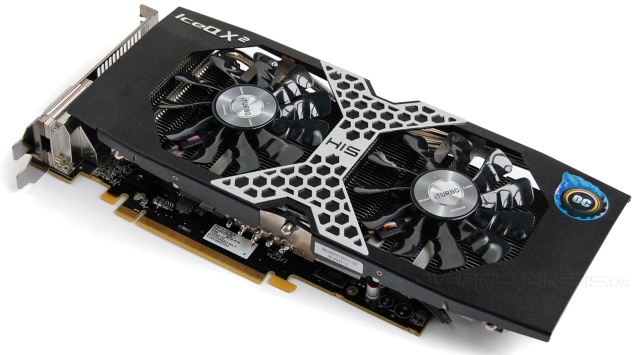

Ели оценивать по внешнему виду, то и сама видеокарта не особо отличается от других моделей HIS серии IceQ X². Накрыта она системой охлаждения с двумя вентиляторами, между которыми имеется декоративная ячеистая вставка в форме буквы X. От ближайшего родственника HIS R9 280 IceQ X² OC отличается цветом кожуха — черный вместо золотистого.

HIS R9 285 IceQ X2 OC 2GB

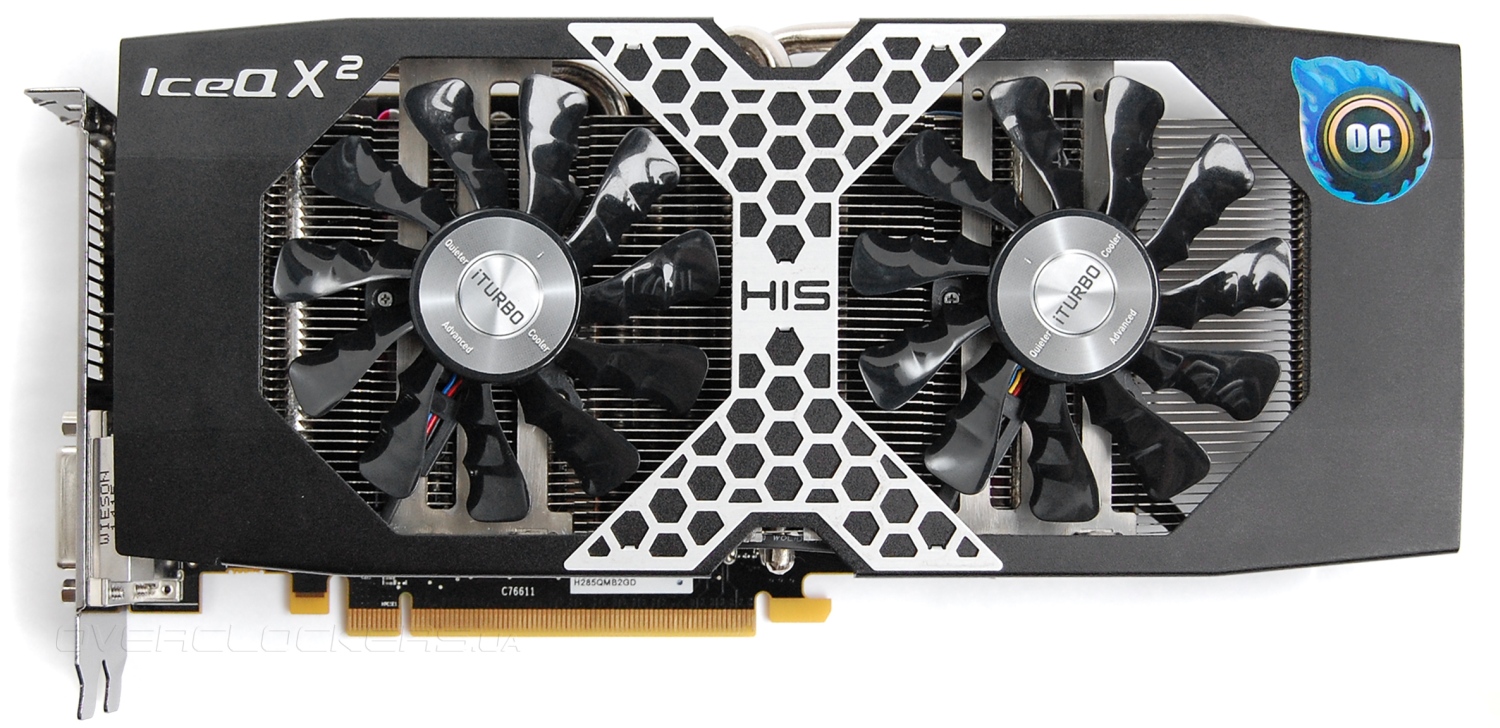

Общая длина видеокарты 26,5 сантиметров.

HIS R9 285 IceQ X2 OC 2GB

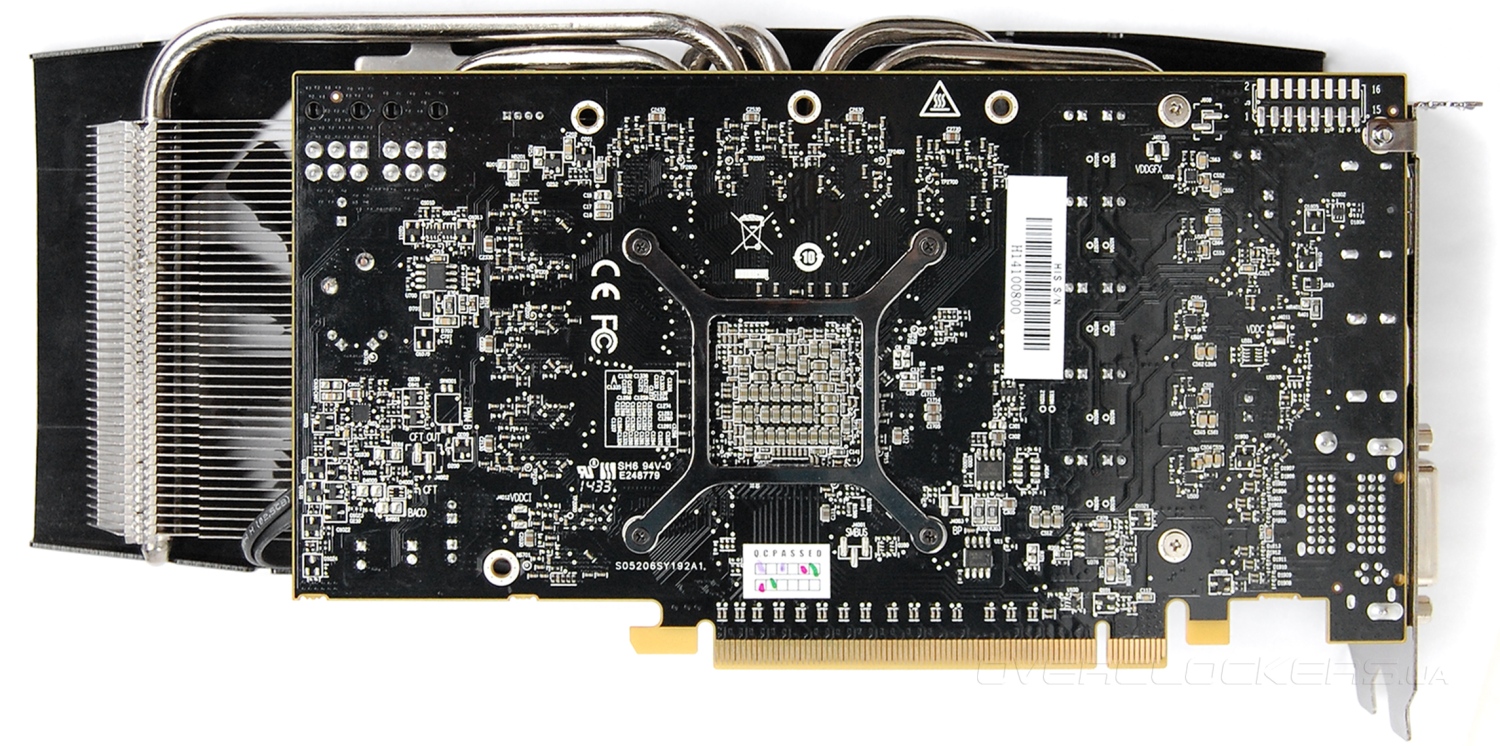

При взгляде с обратной стороны видно, что плата заметно короче. Поэтому кулер частично нависает над пустым местом.

HIS R9 285 IceQ X2 OC 2GB

На заднюю панель вынесено четыре интерфейсных разъема: DisplayPort, HDMI и два DVI.

HIS R9 285 IceQ X2 OC 2GB

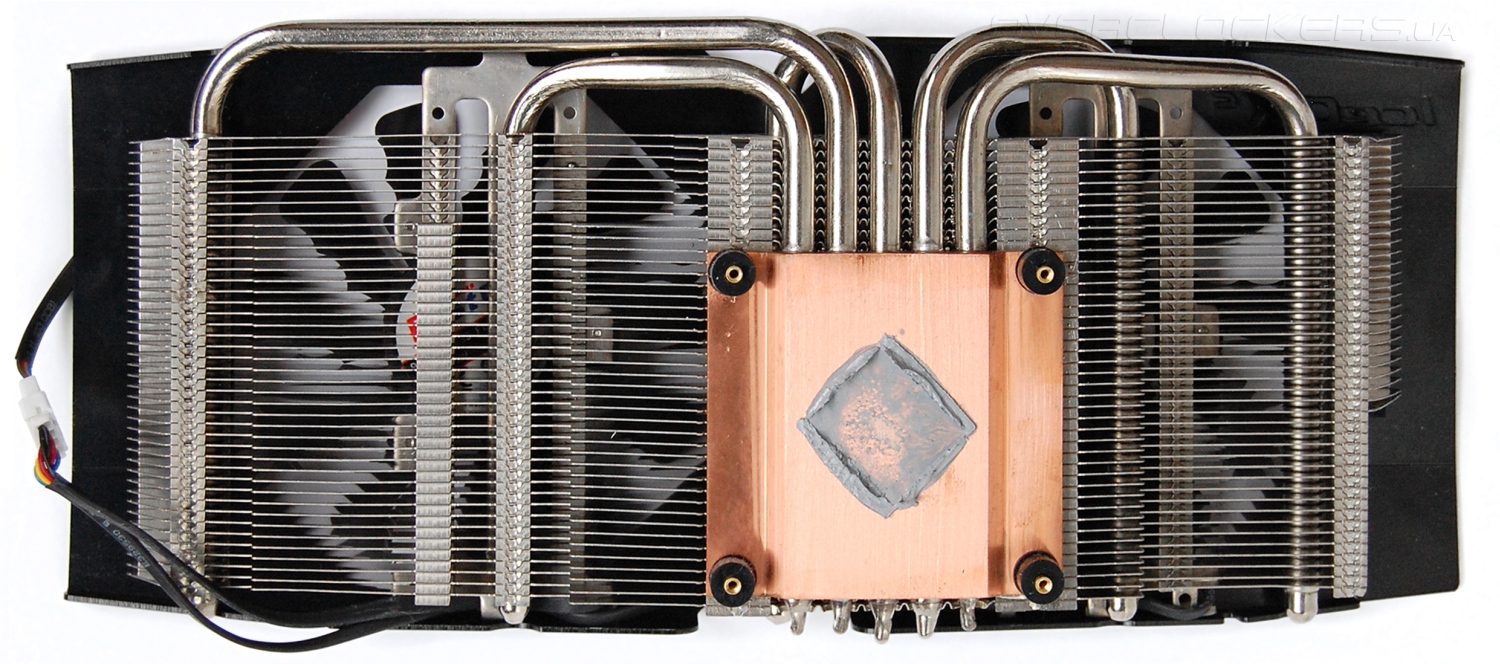

Система охлаждения немного отличается от таковой у HIS R9 280 IceQ X² OC. Используется одинаковое число тепловых трубок (пять), но у R9 285 они все стандартного 6-мм диаметра. Изменилась их ориентация относительно радиатора. Да и сам радиатор чуть уменьшился в габаритах. Зато медное основание больше и массивнее.

HIS R9 285 IceQ X2 OC 2GB

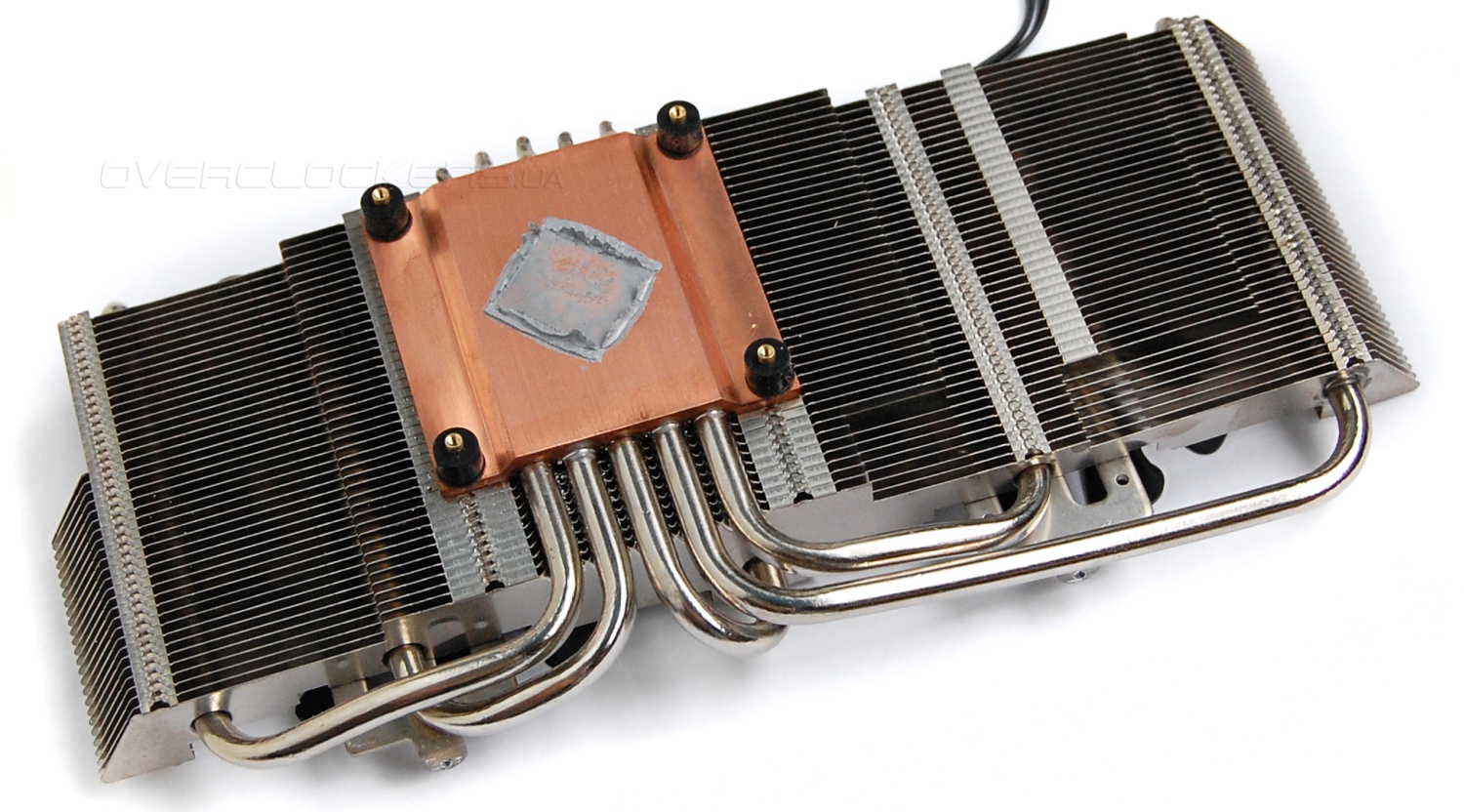

Трубки уложены в желобки основания с внешней стороны. Сверху напаян радиатор. Все хорошо пропаяно, о чем свидетельствует припой в местах соединений.

HIS R9 285 IceQ X2 OC 2GB

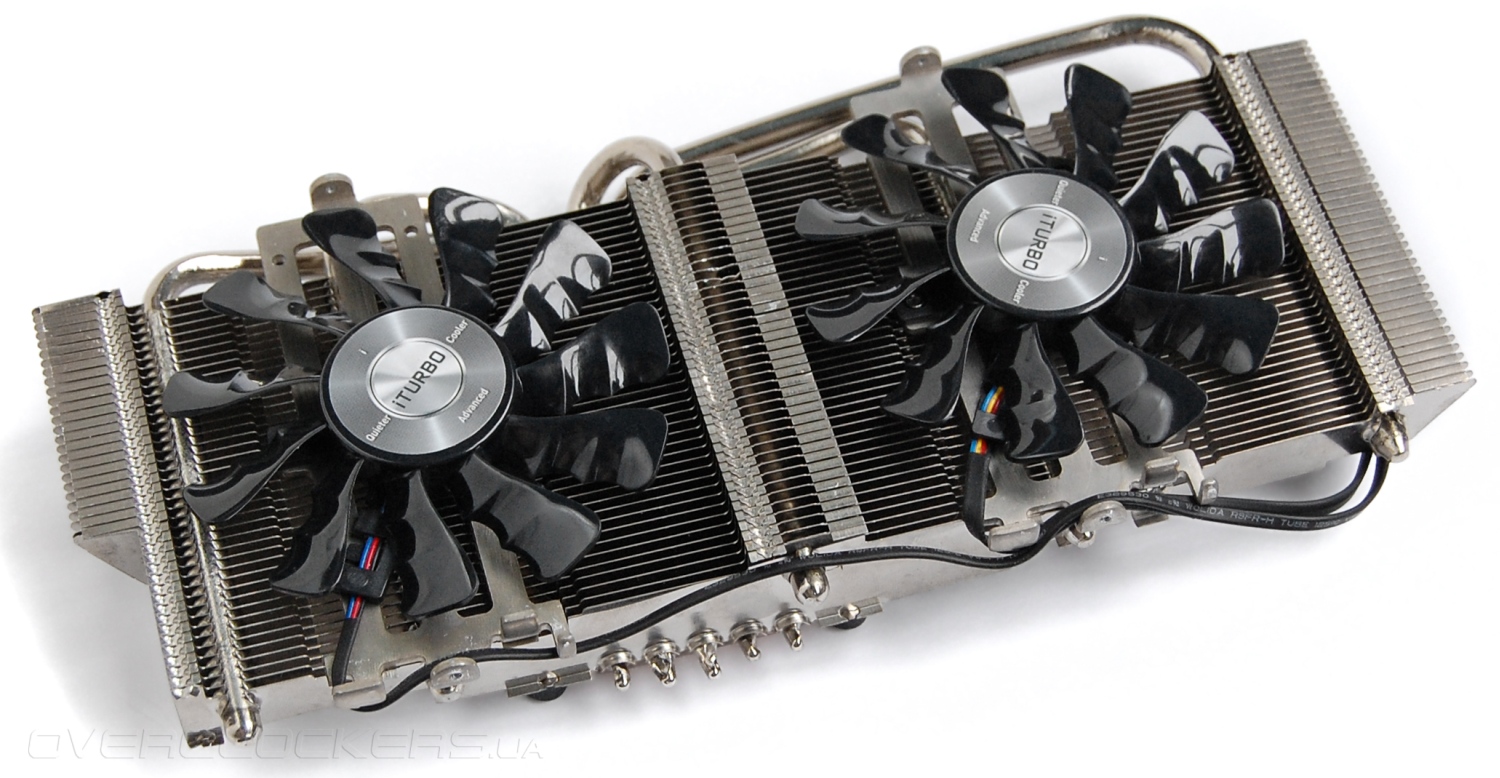

Вся конструкция обдувается парой вентиляторов типоразмера 92 мм (диаметр лопастей немного меньше).

HIS R9 285 IceQ X2 OC 2GB

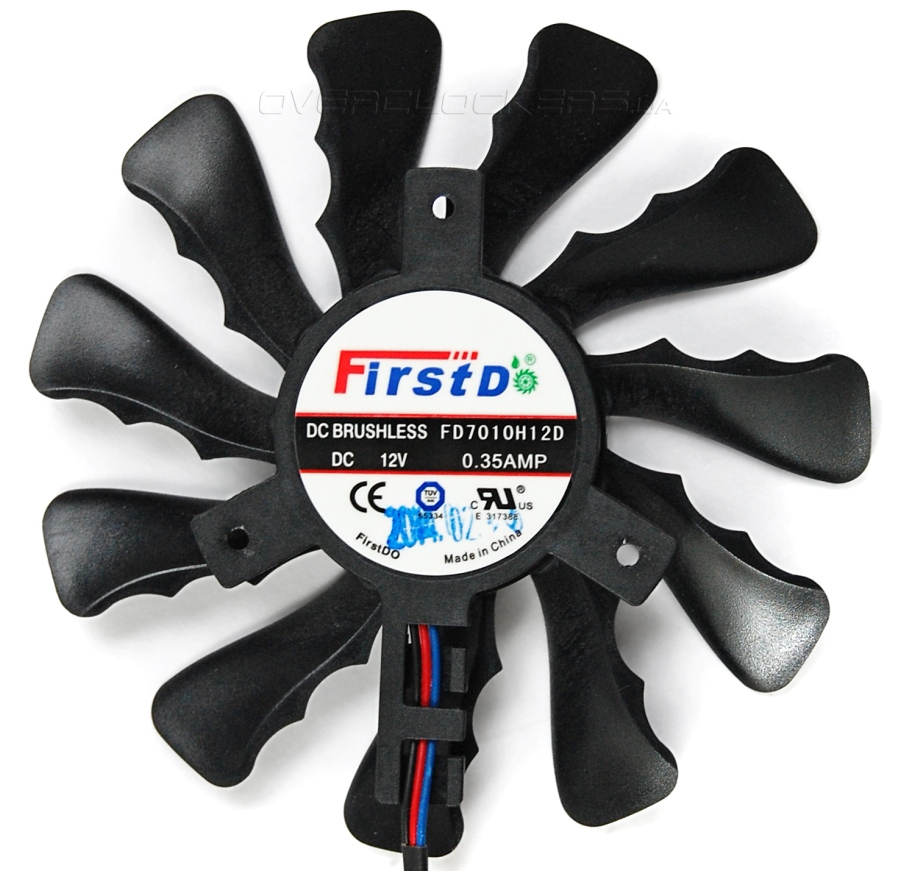

Используются стандартные для HIS вентиляторы FirstD FD7010H12D. Поверхность лопастей имеет особую волнистую поверхность.

HIS R9 285 IceQ X2 OC 2GB

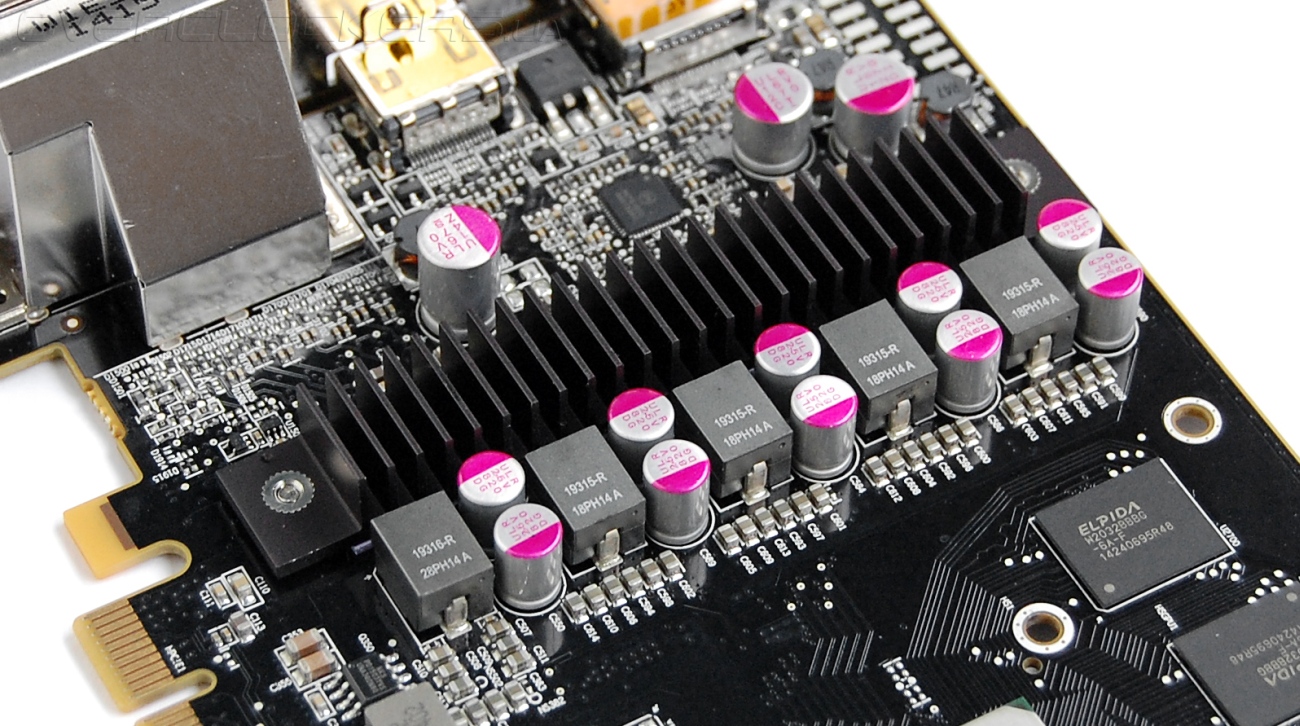

Для охлаждения транзисторов узла питания предусмотрен небольшой ребристый радиатор.

HIS R9 285 IceQ X2 OC 2GB

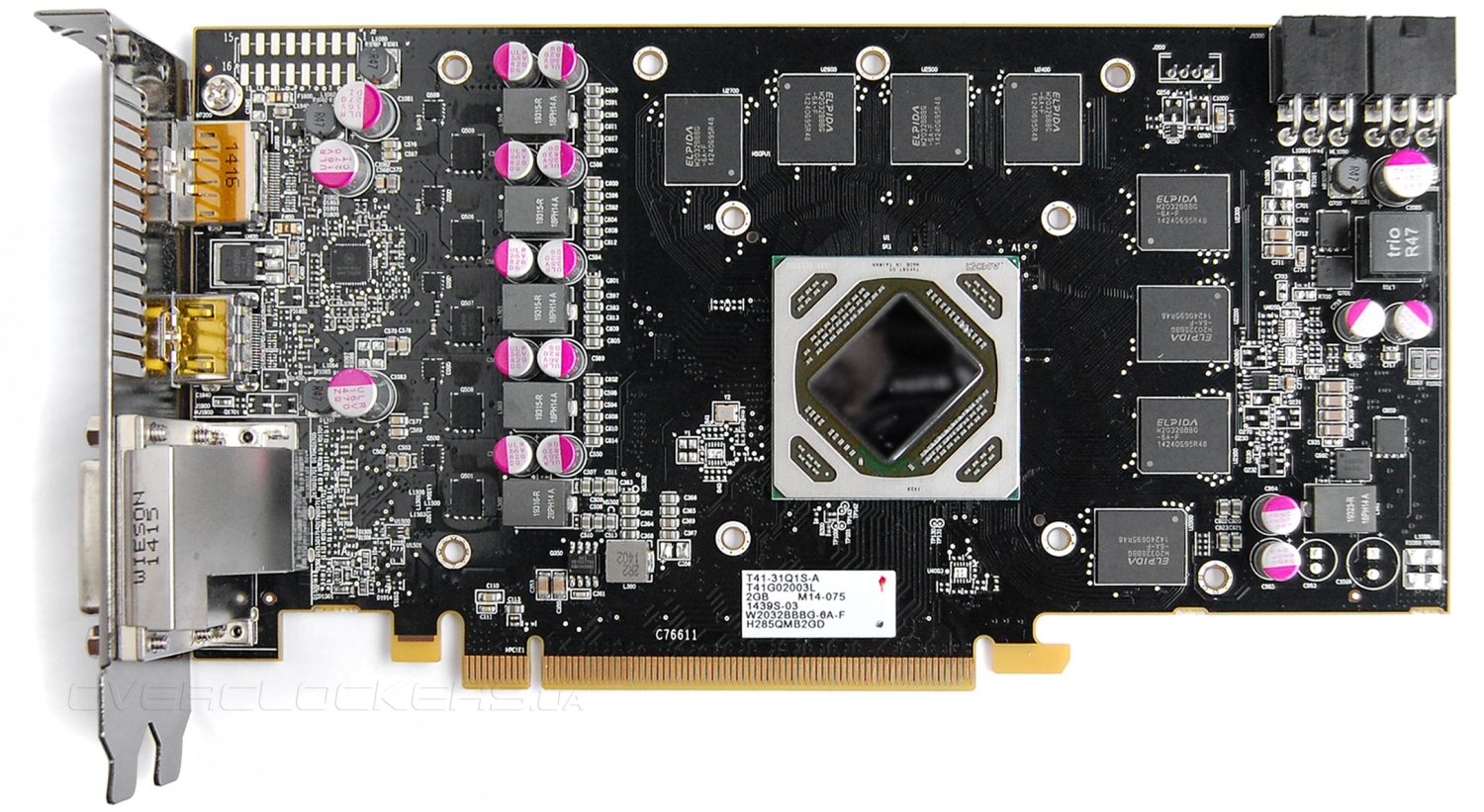

HIS R9 285 IceQ X² OC проще HIS R9 280 IceQ X² OC не только по охлаждению. Печатная плата выполнена по более простому дизайну и компактнее — длина 20,5 сантиметров. В левой части плати расположена пятифазная система питания графического ядра под управлением контроллера ON Semiconductor NCP81022.

HIS R9 285 IceQ X2 OC 2GB

GPU Tonga окружен массивной рамкой, на поверхность которой нанесена вся маркировка.

HIS R9 285 IceQ X2 OC 2GB

Два гигабайта памяти набраны восемью микросхемами Elpida W2032BBBG-6A-F.

HIS R9 285 IceQ X2 OC 2GB

Гордая приставка OC в названии и соответствующая наклейка на кожухе означали заводской разгон всего лишь до 938 МГц с рекомендованного значения в 918 МГц. Память работает на эффективной частоте обмена данными в 5500 МГц.

HIS R9 285 IceQ X2 OC 2GB

При игровой нагрузке температура ядра не поднялась выше 59–60 °C при 23 °C в помещении. Ниже отображены графики нагрузки в Metro: Last Light (пятикратный прогон бенчмарка) и Thief.

HIS R9 285 IceQ X2 OC 2GB HIS R9 285 IceQ X2 OC 2GB

Данные показатели ниже нагрева MSI R9 285 Gaming 2G и Gigabyte GV-R9285WF2OC-2GD. При этом скорость вращения вентиляторов достигала 1950–2000 об/мин, что выше результатов упомянутых соперников. Но шум все равно слабый.

Результаты разгона — лучшие среди всех протестированных Radeon R9 285. По ядру удалось достичь 1135 МГц за счет повышения питающего напряжения на 60 мВ. При этом график частоты по мониторингу стал более неравномерным, стали более четко проявляться периодические колебания в меньшую сторону, которые в номинале наблюдалась в единичных приложениях. Память взяла рубеж в 6200 МГц.

HIS R9 285 IceQ X2 OC 2GB

Стабильность в таком частотном режиме удалось обеспечить за счет повышения скорости вентиляторов до 2400 об/мин. Вроде и не особо много, но гул уже был весьма заметным. Так что для практического разгона при повседневном использовании пришлось бы ограничиться меньшей частотой ядра при меньшем напряжении.
