Radeon R9 285 в исполнении Gigabyte. Обзор и тестирование видеокарты GV-R9285WF2OC-2GD

Компания AMD начала потихоньку замещать старые продукты с GPU Tahiti. Radeon R9 285 на базе процессора обновленной GCN-архитектуры пришел на смену Radeon R9 280 (Radeon HD 7950). Новичок оказался в чем-то лучше предшественника, а в чем-то слабее. Первое знакомство с ним у нас происходило на примере MSI R9 285 Gaming 2G. Посмотрим, что предлагает потребителю компания Gigabyte. В ее модельном ряду пока только одна вариация Radeon R9 285, зато уже с заводским разгоном и мощным охлаждением WindForce 2X.


Gigabyte GV-R9285WF2OC-2GD

Видеокарта поставляется в коробке средних размеров с простым оформлением.

Gigabyte GV-R9285WF2OC-2GD

Внутри коробки имеется следующий набор аксессуаров:
  • два переходника питания с двух Molex на PCI-E 6pin;
  • диск с программным обеспечением;
  • инструкция.

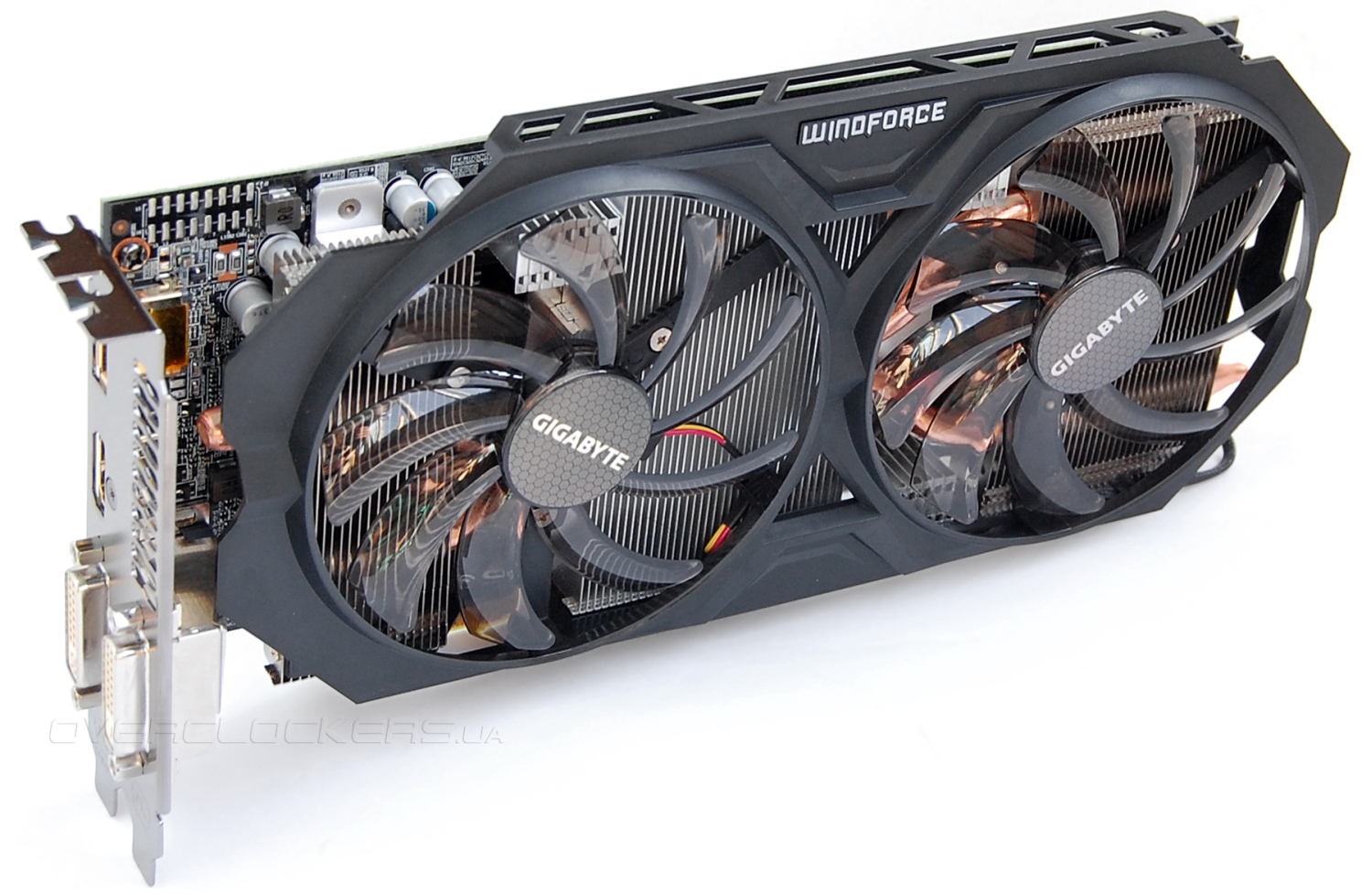

Gigabyte занимает два слота расширения. Общая длина видеокарты составляет 25 сантиметров.

Gigabyte GV-R9285WF2OC-2GD

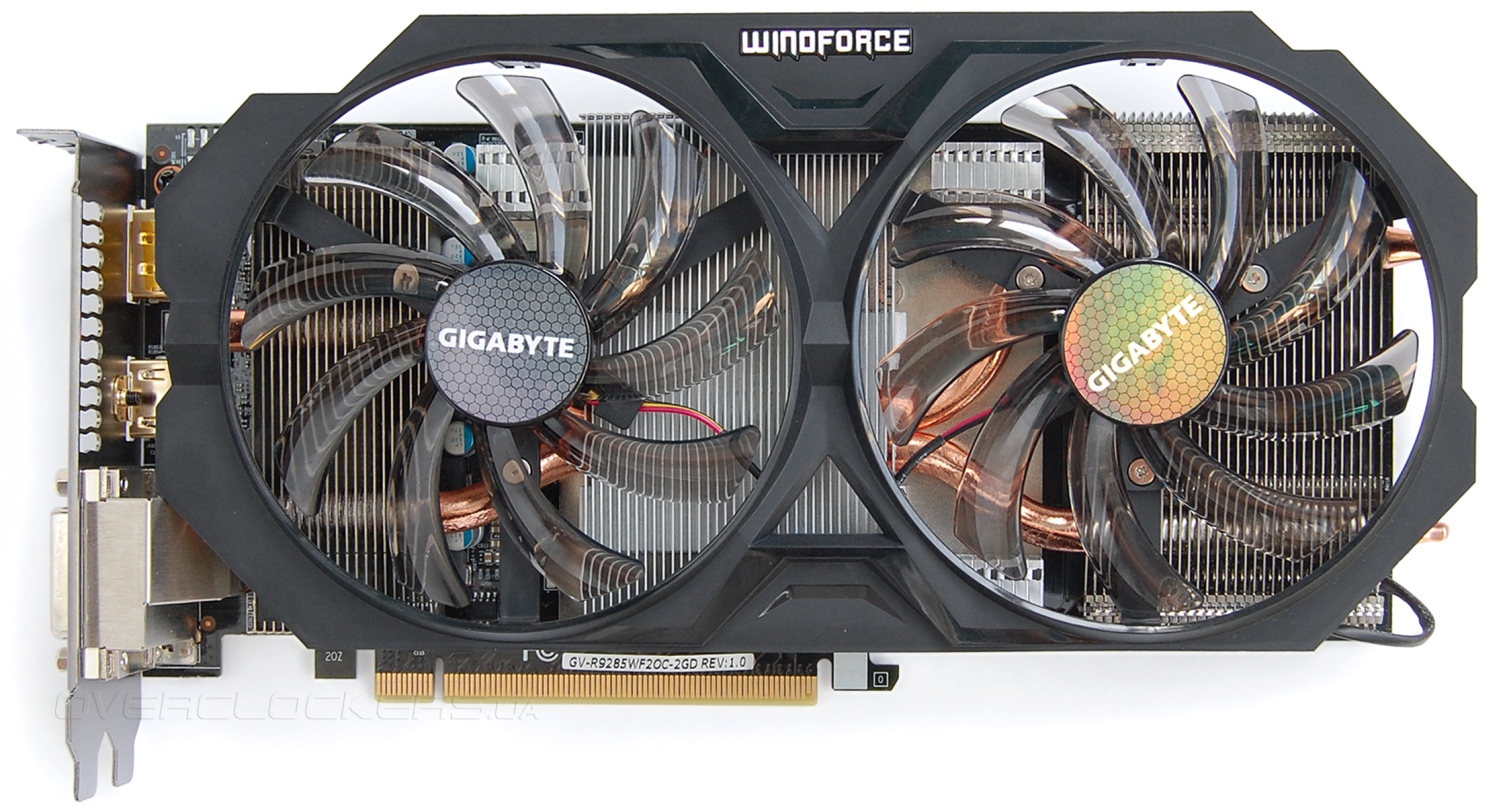

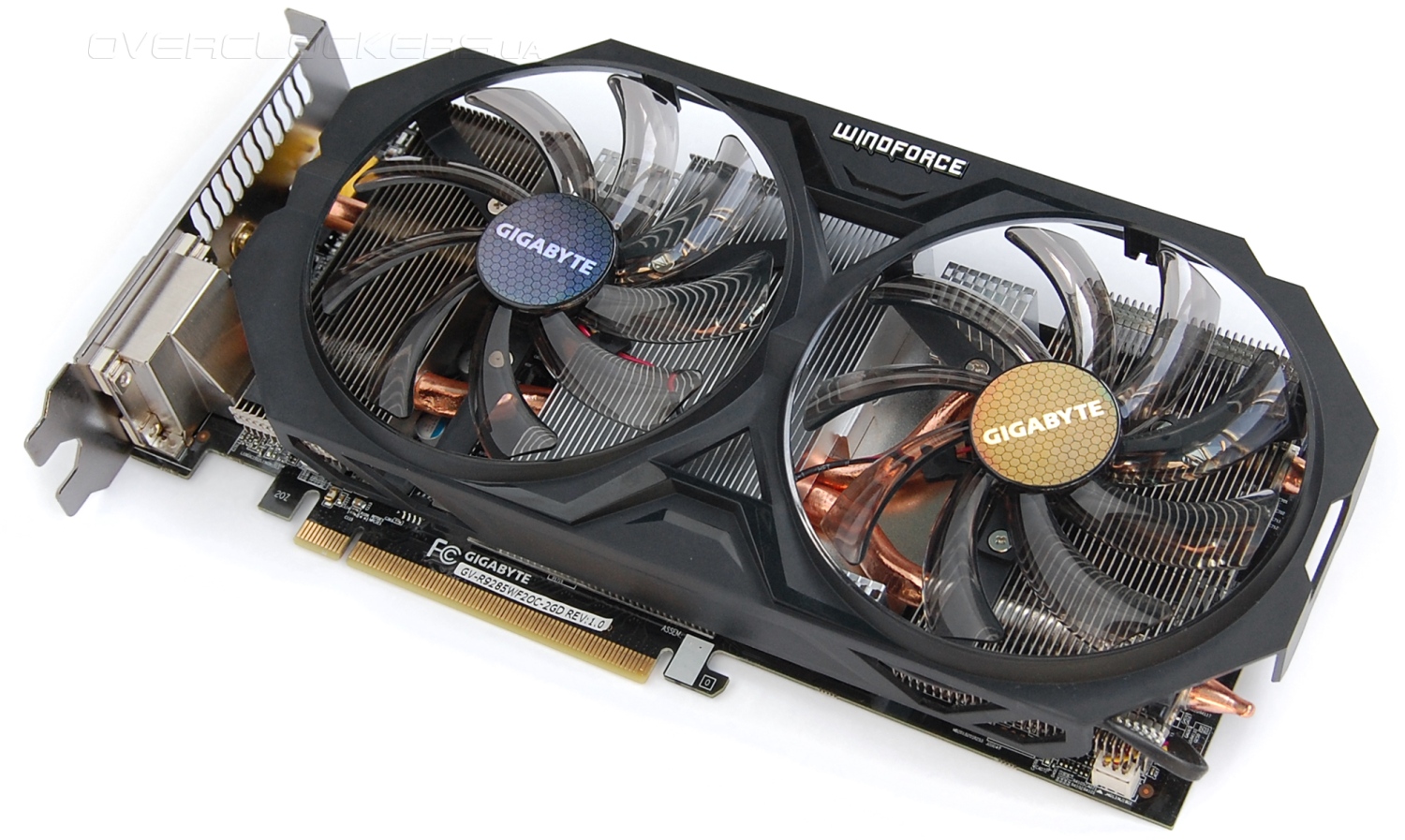

Все выполнено в стандартном для линейки продуктов WindForce дизайне. Сочетание крупных прозрачных вентиляторов и массивного радиатора под ними выглядит солидно. Сбоку отсутствуют контактные площадки для мостика CrossFireX. Radeon R9 285, как и Radeon R9 290/290X, не нужна дополнительная коммуникация для работы в таком режиме. Обмен данными в CrossFireX идет исключительно по шине PCI Express.

Gigabyte GV-R9285WF2OC-2GD

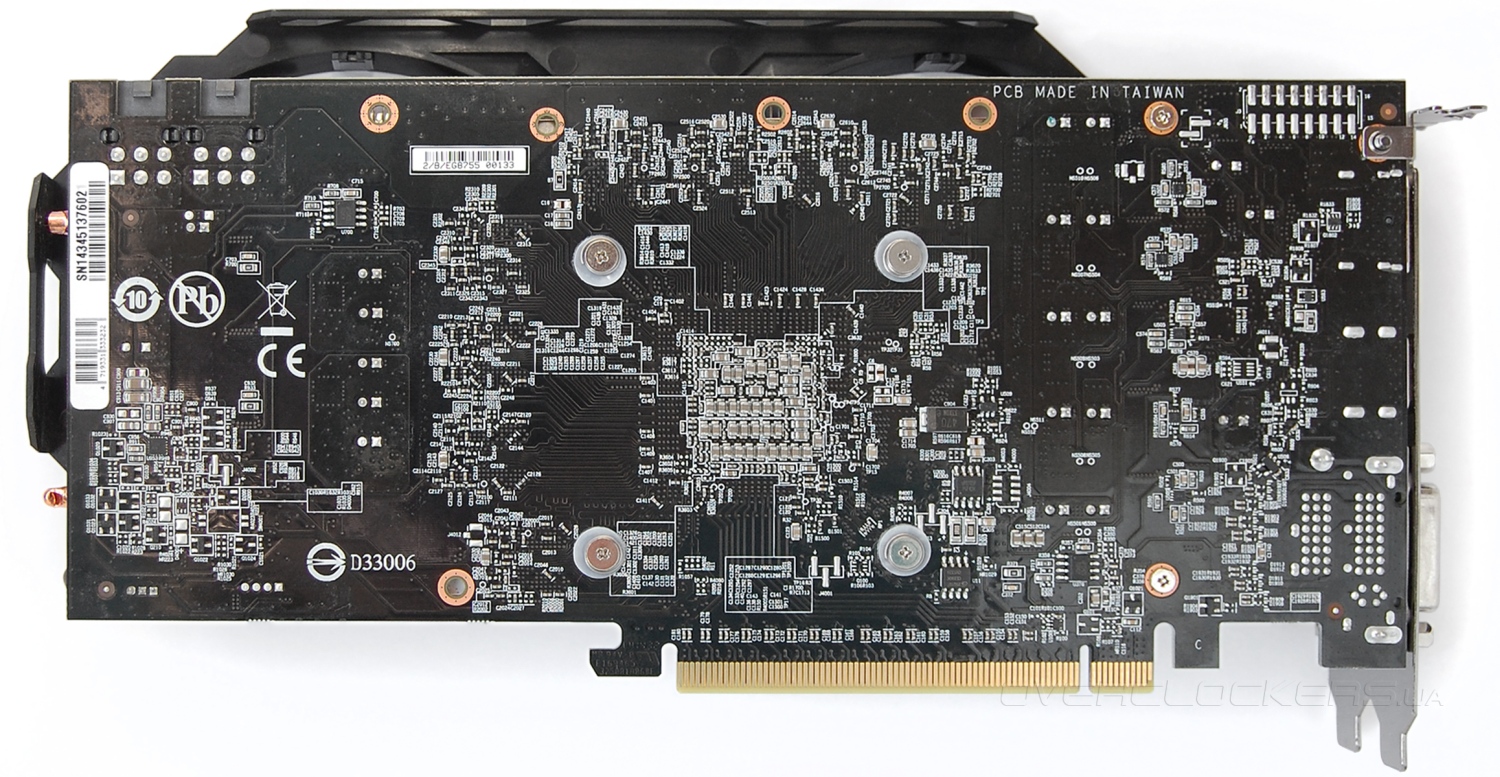

Радиатор не крупнее платы, а кожух с вентиляторами больше — он нависает над ней сбоку.

Gigabyte GV-R9285WF2OC-2GD

Крупные размеры охлаждения не мешают подключения кабелей питания к соответствующим разъемам на плате. Эти разъемы развернуты защелками вверх по аналогии с тем, как уже давно делает ASUS.

Gigabyte GV-R9285WF2OC-2GD

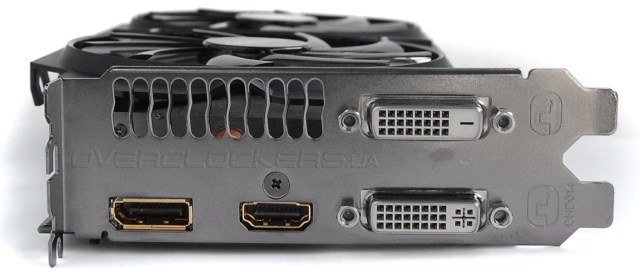

На задней панели имеется стандартная конфигурация интерфейсных разъемов из DisplayPort, HDMI и двух DVI.

Gigabyte GV-R9285WF2OC-2GD

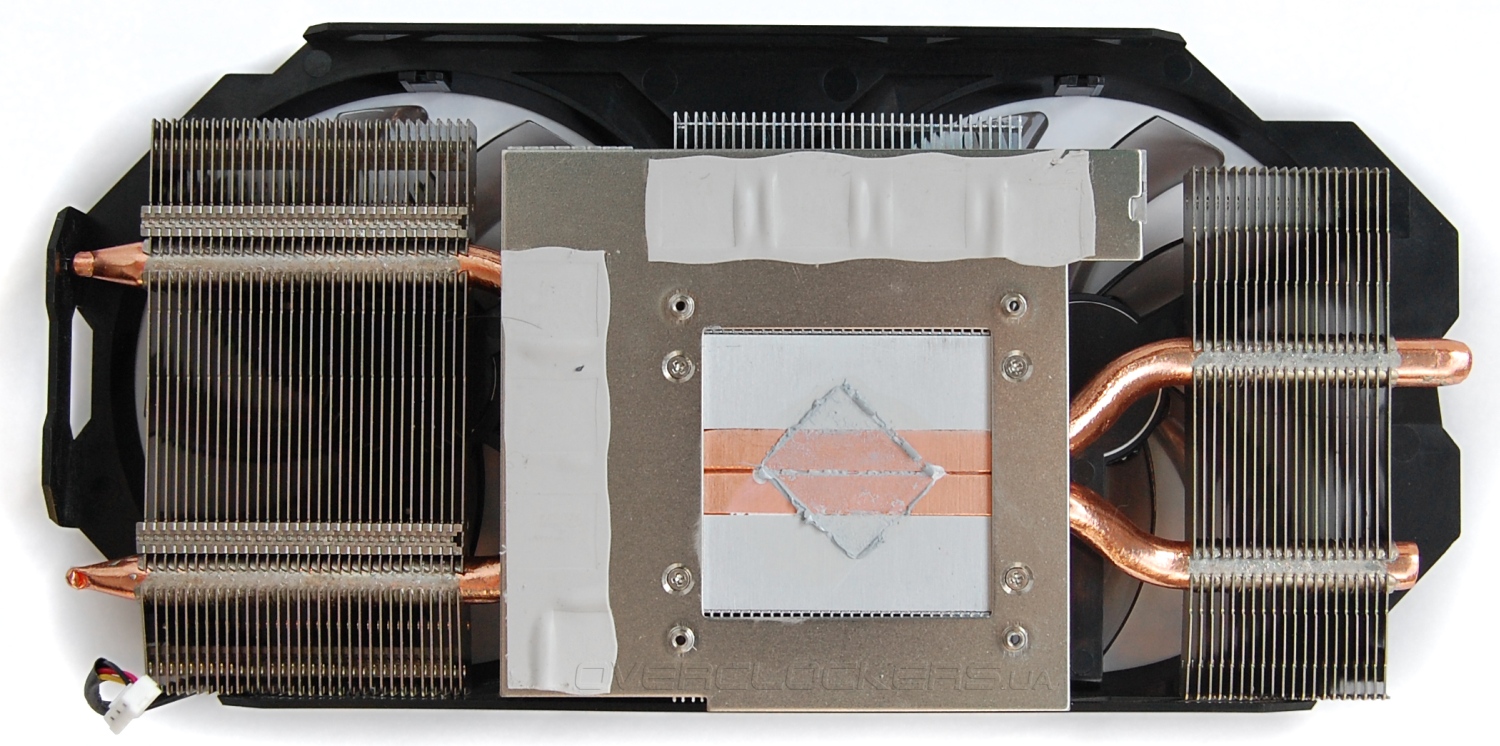

В основании кулера расположена широкая пластина, накрывающая все микросхемы памяти. В центральной части радиатора имеется массивный сердечник, который пронизывает пара толстых медных трубок. Эти тепловые трубки диаметром 8 мм напрямую контактируют с поверхностью кристалла GPU.

Gigabyte GV-R9285WF2OC-2GD

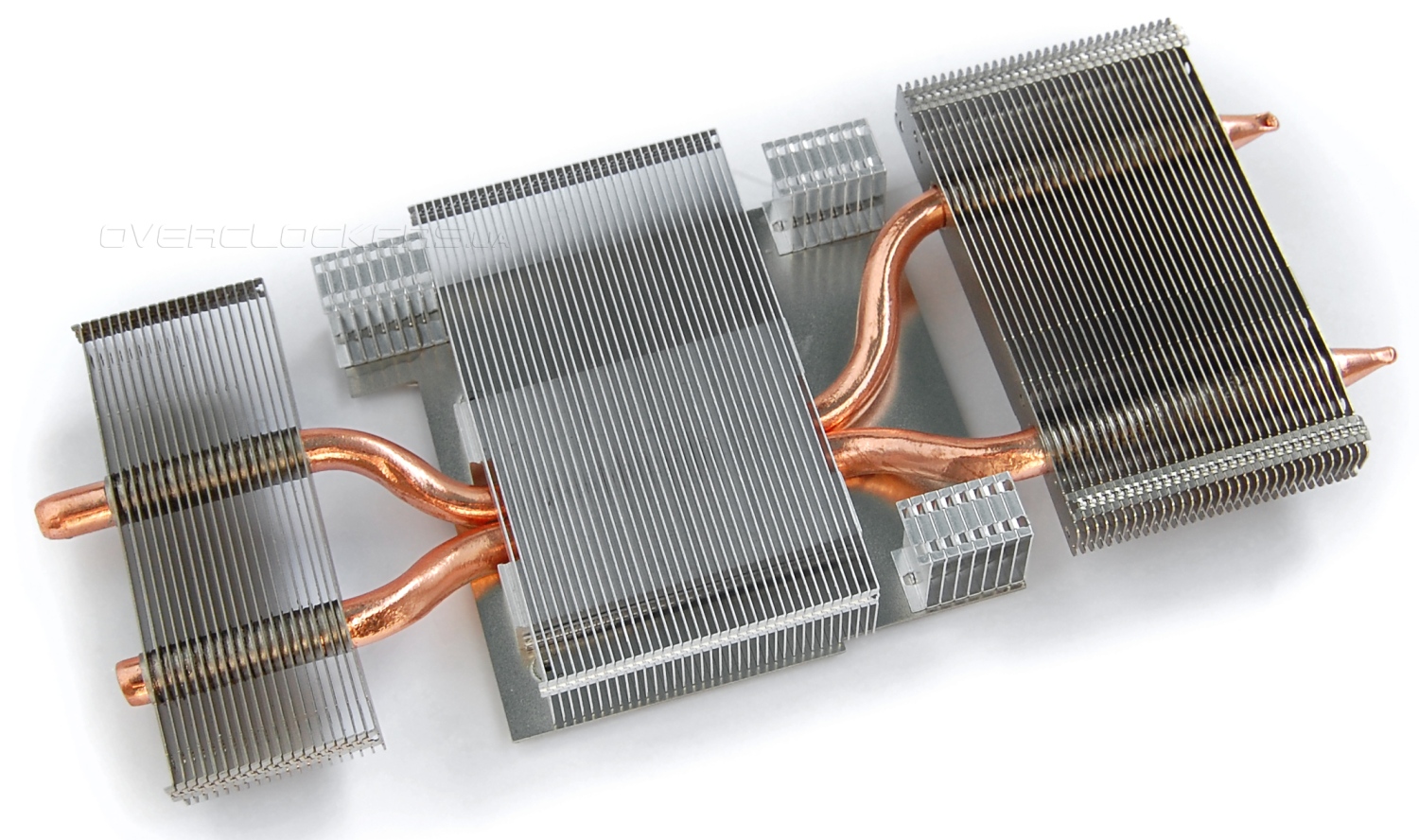

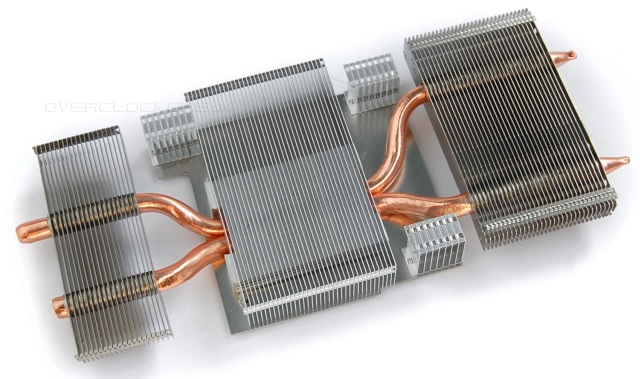

Сердечник фиксирует центральный массив тонких пластин, помогая лучшему распределению тепла. По бокам трубки несут две дополнительные секции пластин. При этом они немного приподняты, чтобы не мешать электронным компонентам на поверхности платы. На пластине основания имеются дополнительные секции миниатюрных размеров из нескольких пластинок каждая. Они напаяны на свободные места основания. Видно, что проектировщики охлаждения старались максимально эффективно использовать весь доступный объем.

Gigabyte GV-R9285WF2OC-2GD

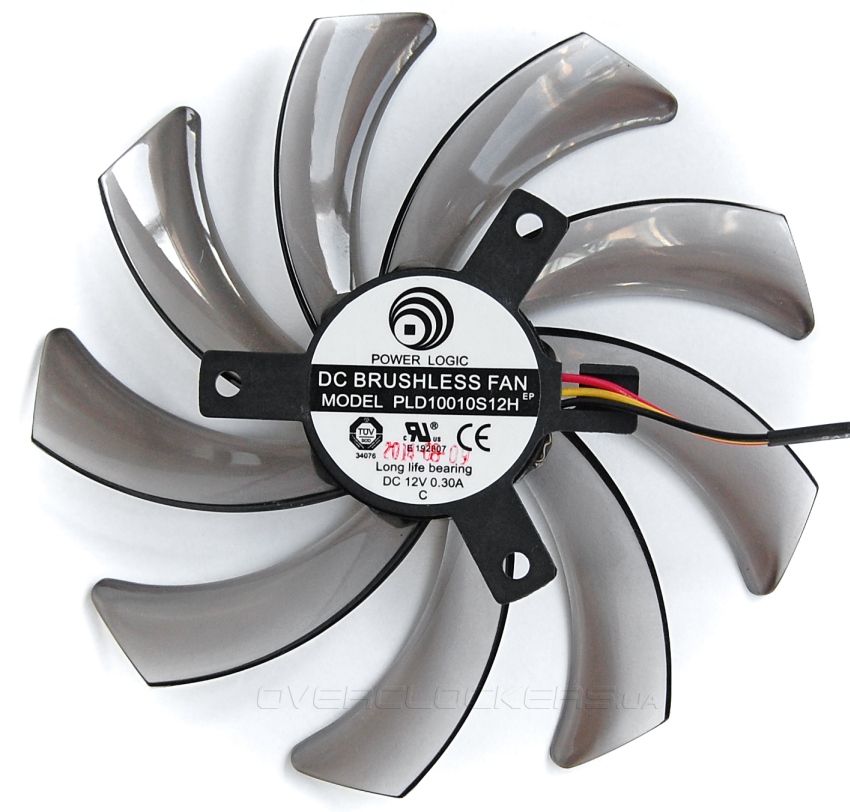

Обдувается вся конструкция парой тонких вентиляторов Power Logic PLD10010S12H типоразмера 100 мм.

Gigabyte GV-R9285WF2OC-2GD

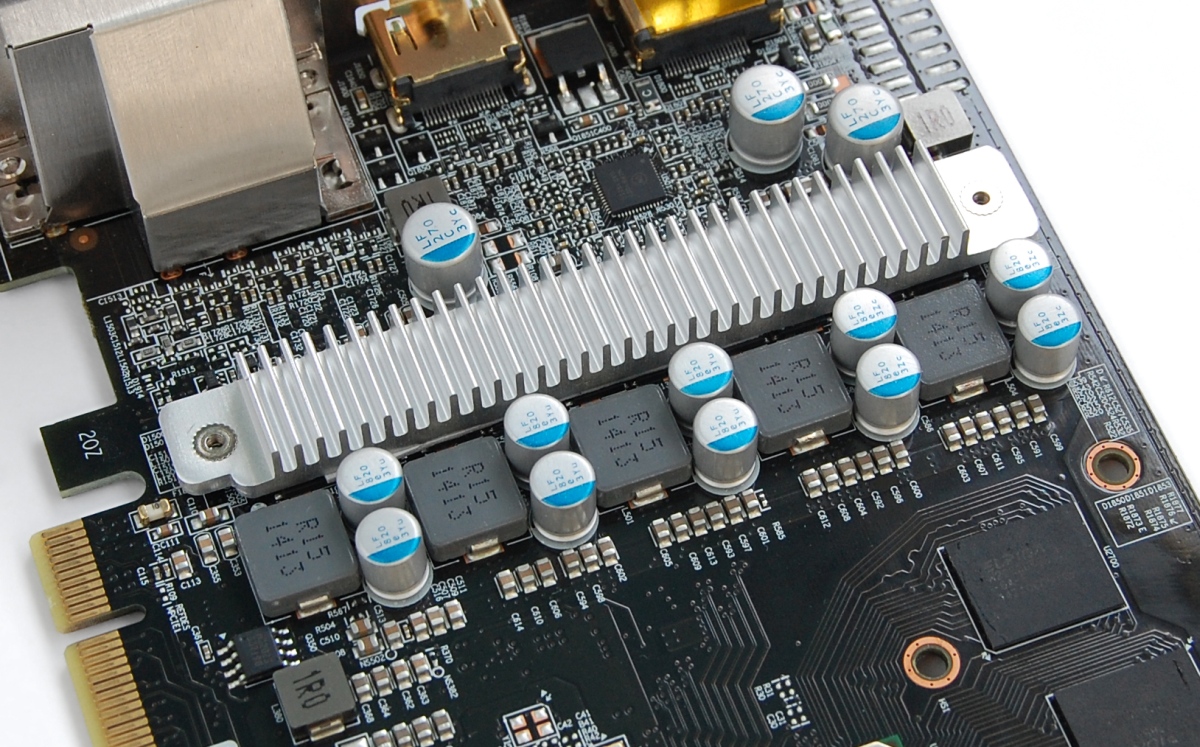

На транзисторы узла питания установлен ребристый радиатор средних размеров.

Gigabyte GV-R9285WF2OC-2GD

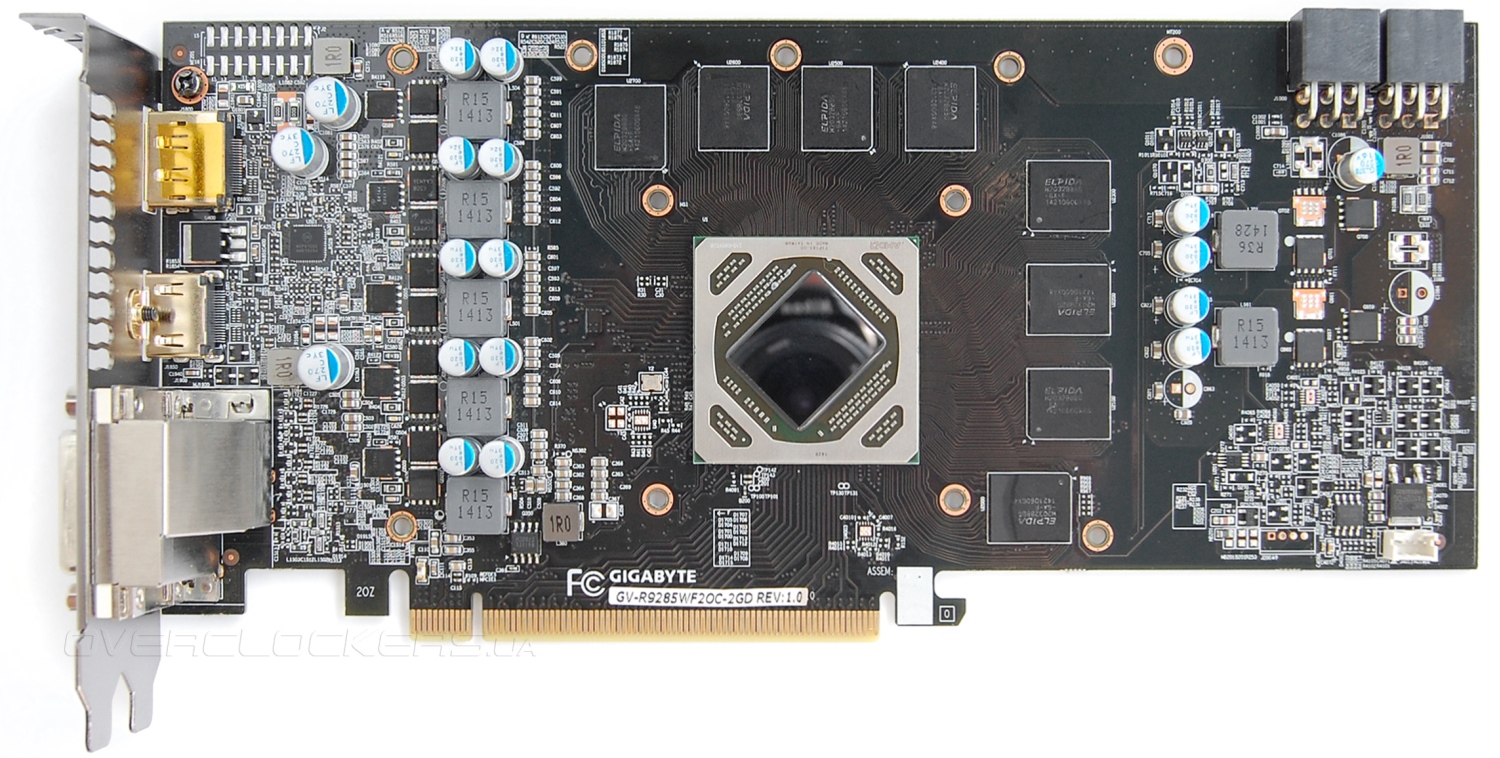

Общая компоновка платы напоминает MSI, хотя разводка и элементная база иная.

Gigabyte GV-R9285WF2OC-2GD

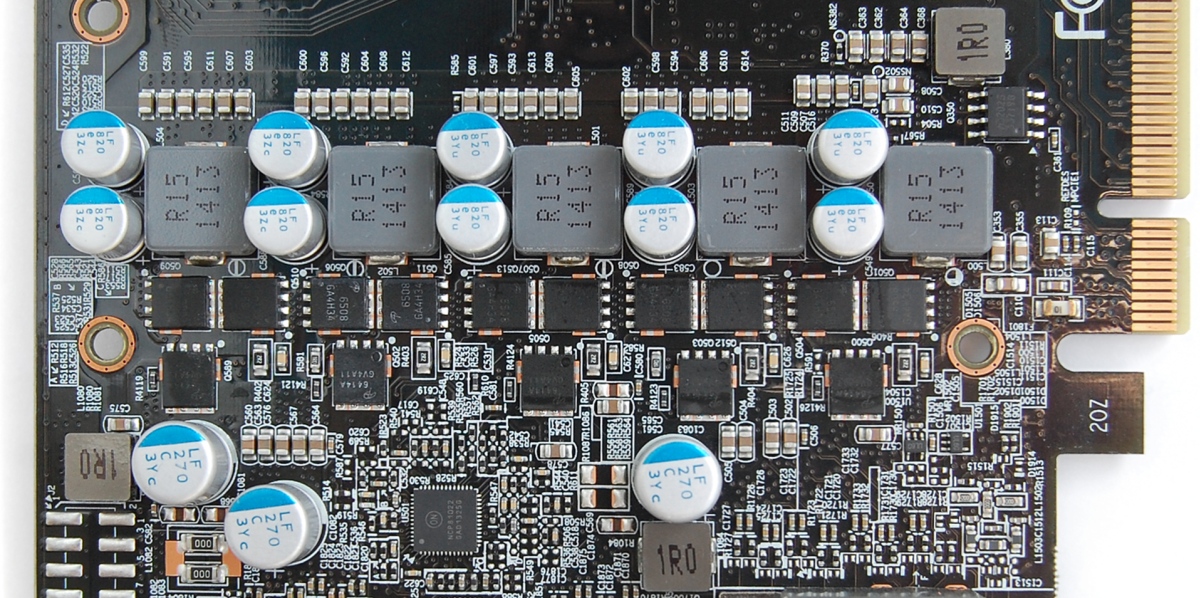

Узел питания графического ядра, насчитывающий пять фаз, реализован на контроллере ON Semiconductor NCP81022.

Gigabyte GV-R9285WF2OC-2GD

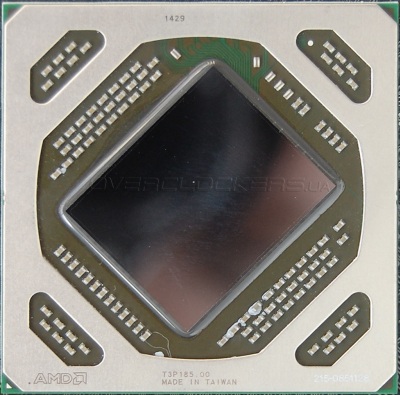

Фотография процессора Tonga во плоти:

Gigabyte GV-R9285WF2OC-2GD

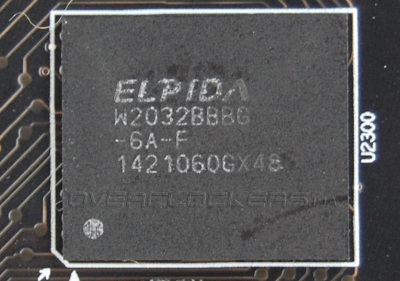

Два гигабайта памяти набраны восемью микросхемами Elpida W2032BBBG-6A-F. У MSI использовались такие же чипы.

Gigabyte GV-R9285WF2OC-2GD

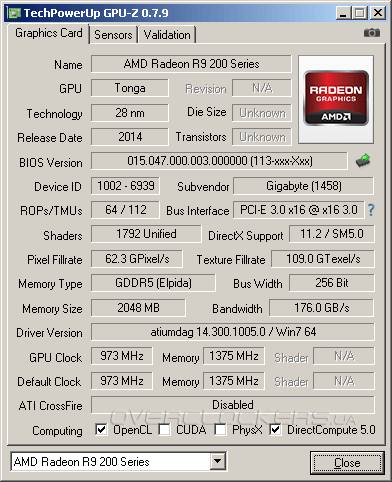

Рабочие частоты Gigabyte GV-R9285WF2OC-2GD строго соответствуют частотам MSI R9 285 Gaming 2G — ядро работает на 973 МГц, память на 5500 МГц. Стандартная конфигурация 918/5500 МГц.

Gigabyte GV-R9285WF2OC-2GD

По итогам непрерывной 12-минутной нагрузки Unigine Valley benchmark температура ядра не превысила 66 °C при 23 °C в помещении. Скорость вентиляторов достигала 1900 об/мин, но основное время они работали при более низких значениях. Шум небольшой, дискомфорта нет.

Gigabyte GV-R9285WF2OC-2GD

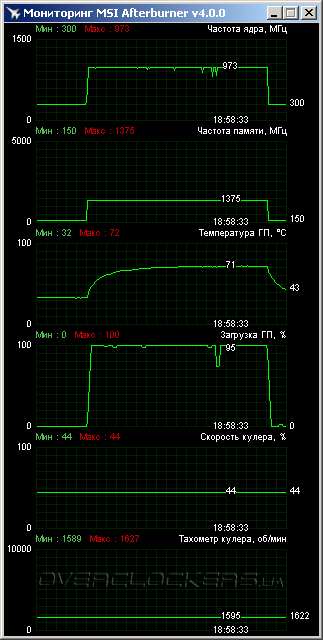

Gigabyte оказался холоднее MSI Gaming, но последний и тише. Поэтому было решено проверить потенциал GV-R9285WF2OC-2GD при более низких оборотах. Снизив скорость вентиляторов до уровня 1600 об/мин, вышли на температурные показатели в 71–72 °C, что примерно на уровне Gaming.

Gigabyte GV-R9285WF2OC-2GD

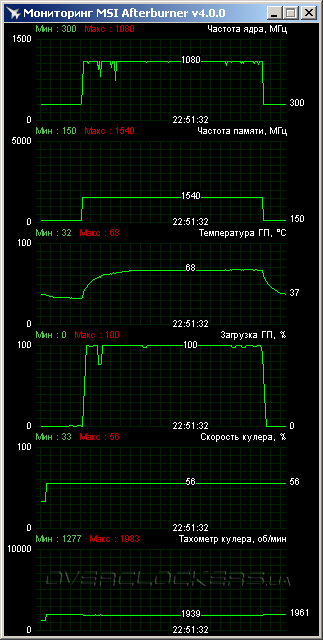

В разгоне ничего удивительного видеокарта не продемонстрировала. По ядру выше 1080 МГц шагнуть не удалось из-за потери стабильности. Память одолела 6160 МГц.

Gigabyte GV-R9285WF2OC-2GD

Скорость вентиляторов фиксировалась на постоянном значении в 56% от максимума. С учетом постоянной работы кулера в таком режиме шум относительно номинала выше, но в приемлемых рамках.
