Один из лучших. Обзор видеокарты ASUS GTX670-DC2T-2GD5

На страницах нашего сайта мы рассматривали нестандартный GeForce GTX 670 от ASUS с системой охлаждения DirectCU II, впечатления от которого были лишь положительными. Теперь на очереди его старший брат с заводским разгоном. Посмотрим, сможет ли он предложить более высокие частоты и производительность при разгоне в комфортном акустическом режиме.


ASUS GTX670-DC2T-2GD5

Коробка данного продукта почти ничем не отличается от младшего ASUS GTX670-DC2-2GD5. Появилась лишь заветная аббревиатура TOP.

ASUSGTX670-DC2T-2GD5

Комплект поставки минимальный:
  • переходник питания c двух molex 4-pin на PCI-E 6-pin;
  • диск с программным обеспечением;
  • инструкция.
Внешне перед нами полная копия уже знакомого GTX670-DC2-2GD5.

ASUSGTX670-DC2T-2GD5

На оба этих GeForce установлена новая версия двухслотового кулера DirectCU II, который даже внешне выглядит солиднее тех, что применялись на старых GeForce GTX 560 и продолжают использоваться на Radeon HD 7850/7870.

ASUSGTX670-DC2T-2GD5

Задняя сторона платы полностью закрыта перфорированной пластиной.

ASUSGTX670-DC2T-2GD5

Набор интерфейсных разъемов типичный для представителей этой серии: Display Port, HDMI и два DVI.

ASUSGTX670-DC2T-2GD5

Кулер монтируется независимо от задней пластины. Последняя прикручивается со стороны графического чипа. На блок VRM установлен небольшой ребристый радиатор.

ASUSGTX670-DC2T-2GD5

Система охлаждения базируется на трех толстых тепловых трубках. В основании они так плотно подогнаны друг к стенкам желобков, что переход абсолютно не ощущается — настолько ровно обработано основание, хотя и не до зеркального блеска. Трубки несут на себе массив плотно подогнанных друг к другу алюминиевых пластин.

ASUSGTX670-DC2T-2GD5

Сверху на радиатор надевается кожух с двумя вентиляторами. Маркировка вентиляторов FD7010H12. Их реальный диаметр крыльчатки 75 мм, т.е. это модели типоразмера 80 мм.

ASUSGTX670-DC2T-2GD5

Форма пластин немного отличается, некоторые имеют ступенчатые грани, уменьшающие их ширину. Возможно, это сделано для меньшего сопротивления воздушному потоку. На радиатор, под место соприкосновения с кожухом, наклеены тонкие виброгасящие прокладки.

ASUSGTX670-DC2T-2GD5

Стоит отметить, что запаянный конец одной из тепловых трубок «болтается» в отверстиях, не контактируя с пластинами.

ASUSGTX670-DC2T-2GD5

Задняя пластина для охлаждения не используется. Она усиливает общую конструкцию, но ни с какими элементами не контактирует. Скорее, она даже мешает конвекции горячего воздуха. Внутренняя ее поверхность покрыта диэлектрической пленкой.

ASUSGTX670-DC2T-2GD5

Теперь взглянем на печатную плату. Дизайн PCB у ASUS GTX670-DC2T-2GD5 и GTX670-DC2-2GD5 идентичен. Половина микросхем памяти распаяна с лицевой стороны, половина — на обратной.

ASUSGTX670-DC2T-2GD5

ASUSGTX670-DC2T-2GD5

Память GDDR5 запитана от двухфазного преобразователя напряжения, графический процессор — от шестифазного под управлением контроллера Digi+ ASP1212.

ASUSGTX670-DC2T-2GD5

Процессор GK104-325-A2 собственной персоной:

GK104-325-A2

GeForce GTX 670 оснащается памятью объемом в 2 ГБ. Распаяны микросхемы Hynix H5GQ2H24AFR R0C.

Hynix H5GQ2H24AFR R0C

Базовая частота GPU повышена с 915 МГц до 1059 МГц при Boost Clock 1137 МГц. Частоты памяти не повышались, она функционирует на эффективной частоте в 6008 МГц.

ASUSGTX670-DC2T-2GD5

Видеокарта очень тихая. При 12-минутной нагрузке бенчмарком Crysis: Warhead ядро прогрелось до 75 °C (при 23,5 °C в помещении). Вентиляторы больше 2010—2070 об/мин не раскручивались. Реальная частота GPU при этом колебалась от 1241 МГц до 1254 МГц. То есть карта почти постоянно работает при максимально возможном Boost.

ASUSGTX670-DC2T-2GD5

В самых тяжелых приложениях (Witcher 2 и Hard Reset) пиковая температура сохранилась на уровне 75 °C при тех же оборотах. А вот рабочая частота в этих играх была поменьше, снижаясь уже до 1202 МГц.

ASUSGTX670-DC2T-2GD5

Теперь о разгоне. Напомним, что в этом случае необходимо повышать лимит мощности при помощи соответствующего ползунка в MSI Afterburner. Это позволит видеокарте работать на максимальном Boost и даст больший выигрыш по частотам. В данном случае видеокарта изначально имеет значительный запас по мощности, отчего так незначительно и сбрасывает частоту ядра в номинале.

Наш экземпляр смог одолеть 1090 МГц по базовой частоте при реальной частоте в 1285—1273 МГц. Прирост относительно начальной частоты маленький. А вот разгон памяти более внушительный — это 7220 МГц, что на 20,2% выше номинального значения.

ASUSGTX670-DC2T-2GD5

Для стабильной работы мы немного подняли скорость вентиляторов до 2300 об/мин, зафиксировав их на значении 59%. Даже в таком режиме шум низкий, меньше чем гул турбины у референсного GeForce GTX 670 в номинале.

ASUSGTX670-DC2T-2GD5

Пиковая температура достигала 76 °C. В самых ресурсоемких играх частота прежнему не падала ниже планки в 1273 МГц.

ASUSGTX670-DC2T-2GD5

Характеристики тестируемых видеокарт

Рассмотренную видеокарты мы сравним с референсным GeForce GTX 670 в исполнении Gainward, ASUS HD7950-DC2-3GD5 и Radeon HD 7970 от HIS, которому посвятим отдельный обзор в ближайшее время. Также в сравнении присутствует старый флагман GeForce GTX 580 (Zotac AMP! Edition). Последние два видеоадаптера фигурируют только в номинальных режимах. Еще стоит отметить, что нам попался неудачный в плане разгона Radeon HD 7950. Поэтому результаты у этой карты далеко не выдающиеся.

В таблице приведены данные по официальной заявленной базовой частоте и Boost Clock. На графиках указан полный рабочий диапазон частот GPU для GeForce GTX 600.

Видеоадаптер ASUS GTX670-DC2T-2GD5 GeForce GTX 670 GeForce GTX 580 Radeon HD 7970 Radeon HD 7950
Ядро GK104 GK104 GF110 Tahiti Tahiti
Количество транзисторов, млн. шт 3500 3500 3000 4312 4312
Техпроцесс, нм 28 28 40 28 28
Площадь ядра, кв. мм 294 294 520 365 365
Количество потоковых процессоров 1344 1344 512 2048 1792
Количество текстурных блоков 112 112 64 128 112
Количество блоков рендеринга 32 32 48 32 32
Частота ядра, МГц 1059—1137 915—1097 772 (1544*) 925 800
Шина памяти, бит 256 256 384 384 384
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 6008 6008 4008 5500 5000
Объём памяти, МБ 2048 2048 1536 3072 3072
Поддерживаемая версия DirectX 11.1 11.1 11 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 2.0 PCI-E 3.0 PCI-E 3.0
Заявленная мощность, Вт n/a 170 244 250 200
* — в скобках указана частота шейдерного домена


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
  • кулер: Thermalright Venomous X;
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
  • память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • операционная система: Windows 7 Ultimate SP1 x64;
  • драйвер Radeon: ATI Catalyst 12.7 beta;
  • драйвер GeForce: NVIDIA GeForce 304.79.
В операционной системе были отключены User Account Control, Superfetch и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Общая методика тестирования соответствует описанной здесь. Немного увеличены тестовые сцены в Alan Wake и Crysis 2, чуть более активных действий в Battlefield 3. Так что итоговые результаты могут немного отличаться от полученных ранее. Добавлены Max Payne 3 (четыре прогона описанной ранее сцены в фавеле) и DiRT Showdown (четыре повтора игрового теста производительности при максимальных настройках качества изображения). Число прогонов теста Skyrim с двух повышено до четырех.


Результаты тестирования

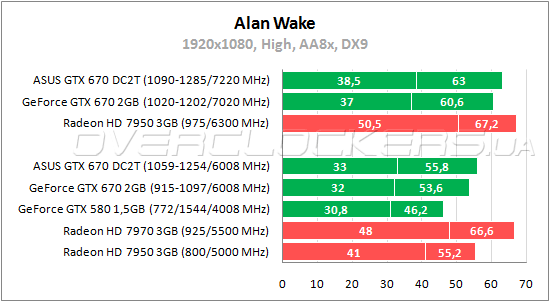

Alan Wake

Alan Wake

Тестирование ASUS GTX670-DC2T-2GD5

В Alan Wake лидируют решения AMD. ASUS TOP всего на 3—4% обходит референс. С разгоном видеоадаптер нагоняет и обгоняет Radeon HD 7950 по среднему fps, но проигрывает по минимальному.


Battlefield 3

Battlefield 3

Тестирование ASUS GTX670-DC2T-2GD5

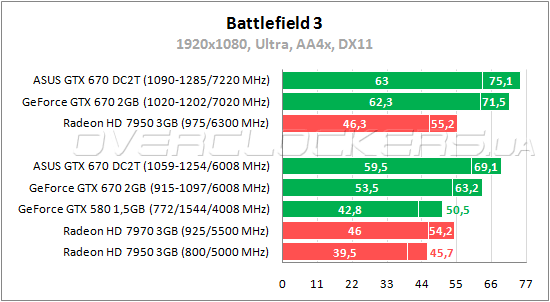

Battlefield 3 в отличие от предыдущей игры предпочитает видеокарты NVIDIA. ASUS GTX670-DC2T-2GD5 примерно на 10% производительнее референсного GTX 670 и на 37—39% лучше старого флагмана GTX 580. Radeon HD 7950 слабее на 51%, а Radeon HD 7970 на 28—29%. При разгоне GTX670-DC2T-2GD5 тоже нет равных.


Crysis: Warhead

Crysis: Warhead

Тестирование ASUS GTX670-DC2T-2GD5

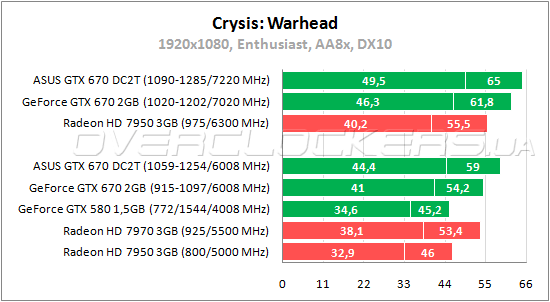

В Warhead рассматриваемая карта на 8—9% обходит стандартную версию, вырывая победу и у Radeon HD 7970 с преимуществом в 16% по минимальному fps и 10% по среднему. Общий выигрыш в производительности от разгона относительно частот референса составляет 19—21%.

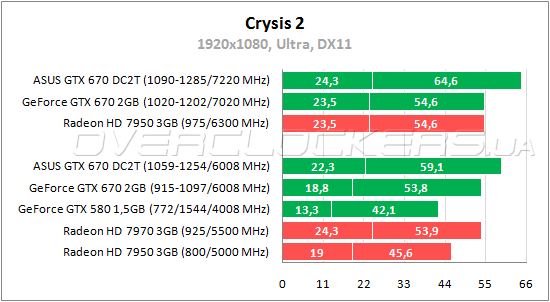

Crysis 2

Crysis 2

Тестирование ASUS GTX670-DC2T-2GD5

В Crysis 2 по среднеигровой частоте кадров лидирует ASUS, а вот по минимальному fps лучше красный флагман. Разгон поднимает производительность еще на 9%.


DiRT: Showdown

DiRT: Showdown

Тестирование ASUS GTX670-DC2T-2GD5

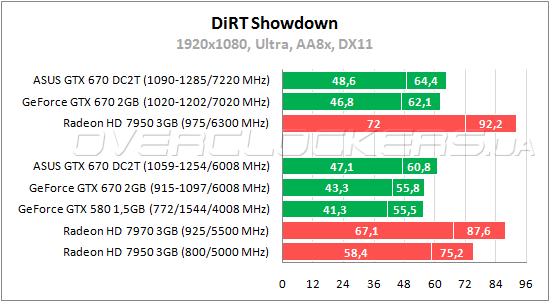

DiRT: Showdown оптимизирована под видеокарты AMD. Так что тут результаты у представителей NVIDIA очень слабые. Оба GeForce GTX 670 хоть и демонстрируют достаточный для комфортной игры fps, но совершенно не могут соперничать с Radeon HD 7950.


Hard Reset Extended Edition

Hard Reset Extended Edition

Тестирование ASUS GTX670-DC2T-2GD5

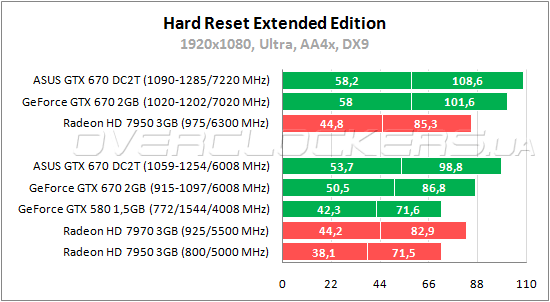

В игре Hard Reset ситуация меняется на противоположную. ASUS уверенно лидирует, обгоняя собрата от Gainward на 6—14%, а Radeon HD 7970 на 19—21%.


Max Payne 3

Max Payne 3

Тестирование ASUS GTX670-DC2T-2GD5

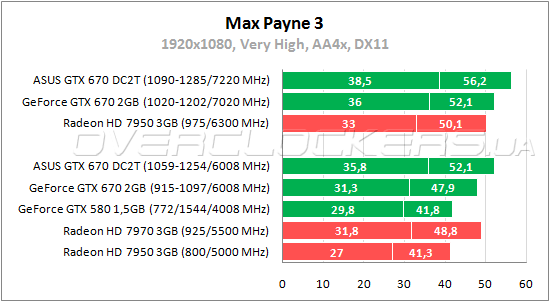

При стандартных частотах в Max Payne 3 обычный GeForce GTX 670 чуть-чуть проигрывает Radeon HD 7970, но благодаря повышенной частоте ядра GTX670-DC2T-2GD5 уже оказывается впереди.

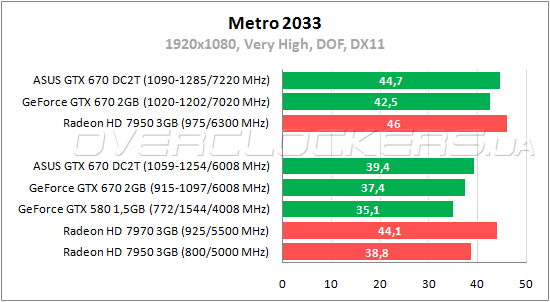

Metro 2033

Metro 2033

Тестирование ASUS GTX670-DC2T-2GD5

В Metro 2033 Radeon HD 7950 немного обгоняет простой GeForce GTX 670, но уступает TOP-версии ASUS. При разгоне участников младший представитель AMD оказывается быстрее соперников, и это с учетом низкого частотного потенциала данного экземпляра.

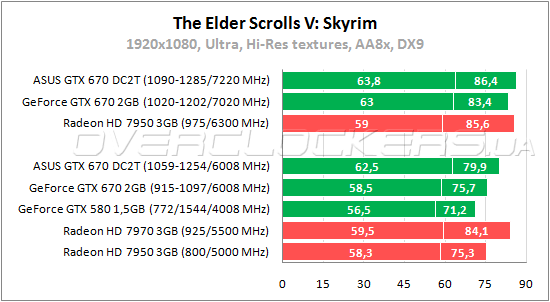

The Elder Scrolls V: Skyrim

The Elder Scrolls V: Skyrim

Тестирование ASUS GTX670-DC2T-2GD5

В Skyrim результаты начинают упираться в производительность центрального процессора, о чем явно свидетельствует небольшая разница в fps (особенно при разгоне). Radeon HD 7970 лидирует по среднему fps, но по минимальному проигрывает ASUS.

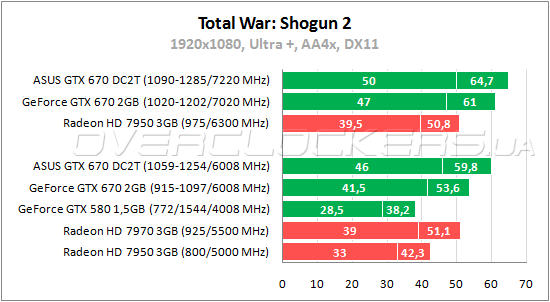

Total War: Shogun 2

Total War: Shogun 2

Видеокарты NVIDIA в данной игре тестировались на драйвере GeForce 305.37. Дело в том, что одно из обновлений Total War резко снизило их производительность в игре аж на 60%. Поэтому и использовался более новый драйвер, в котором это уже «пофиксено».

Тестирование ASUS GTX670-DC2T-2GD5

Radeon HD 7970 проигрывает даже простому GeForce GTX 670. С ASUS разница достигает 17—18%. Между GTX670-DC2T-2GD5 и референсным Kepler разница в 11%. При разгоне ASUS доводит преимущество над референсом до 20,5%.

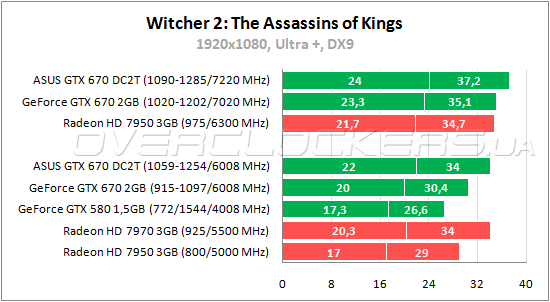

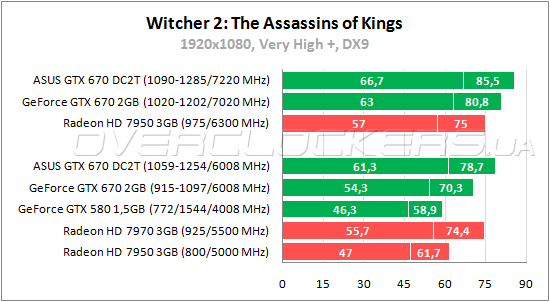

Witcher 2: The Assassins of Kings Enhanced Edition

Witcher 2: The Assassins of Kings

В игре «Ведьмак 2: Убийцы королей» видеокарты протестированы при всех максимальных параметрах графики без активации «запредельного качества», а потом и с ним.

Тестирование ASUS GTX670-DC2T-2GD5

Тестирование ASUS GTX670-DC2T-2GD5

В обоих режимах ASUS обходит Radeon HD 7970, хотя в самом тяжелом режиме красный флагман уже сводит разницу к минимуму. Значительное преимущество над Radeon HD 7950 и старым GeForce GTX 580.

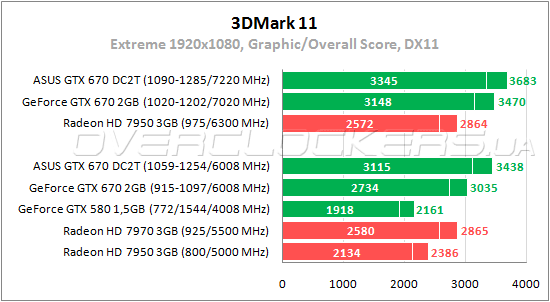

3DMark 11

3DMark 11

Тестирование ASUS GTX670-DC2T-2GD5

Выигрыш ASUS над референсом достигает 14% в номинале и 6% при разгоне. Рассматриваемый видеоадаптер на 21% быстрее флагмана AMD и на 46% лучше младшего Radeon HD 7950.


Выводы

ASUS GTX670-DC2T-2GD5 — еще одна достойная и улучшенная версия GeForce GTX 670. Видеокарта выполнена по нереференсному дизайну с усиленной системой питания. Эффективная система охлаждения обеспечивает более низкие рабочие температуры при низком уровне шума. По последнему критерию данный ASUS не только один из лучших представителей серии GTX 670, но и один из самых тихих топовых видеоускорителей вообще. Начальный заводской разгон обеспечивает преимущество над референсом в 4—15% (в зависимости от приложения). Максимальный разгон дает выигрыш до 20—21%. И такой разгон легко реализуется при невысоком уровне шума. Это отличный результат. Так что ASUS GTX670-DC2T-2GD5 станет одним из лучших кандидатов на покупку.

ASUS GTX670-DC2T-2GD5 Выбор редакции: лучший продукт

За исключением более высоких частот это полная копия ASUS GTX670-DC2-2GD5. Младший видеоадаптер у нас оказался немного хуже по частоте GPU, но продемонстрировал более высокую частоту памяти GDDR5. В итоге можно сказать, что оба GTX670-DC2 примерно равны. Так что покупая младшую версию от ASUS, вы можете немного сэкономить.
