Один из лучших. Обзор видеокарты ASUS GTX670-DC2T-2GD5

На страницах нашего сайта мы рассматривали нестандартный GeForce GTX 670 от ASUS с системой охлаждения DirectCU II, впечатления от которого были лишь положительными. Теперь на очереди его старший брат с заводским разгоном. Посмотрим, сможет ли он предложить более высокие частоты и производительность при разгоне в комфортном акустическом режиме.


ASUS GTX670-DC2T-2GD5

Коробка данного продукта почти ничем не отличается от младшего ASUS GTX670-DC2-2GD5. Появилась лишь заветная аббревиатура TOP.

ASUSGTX670-DC2T-2GD5

Комплект поставки минимальный:
  • переходник питания c двух molex 4-pin на PCI-E 6-pin;
  • диск с программным обеспечением;
  • инструкция.

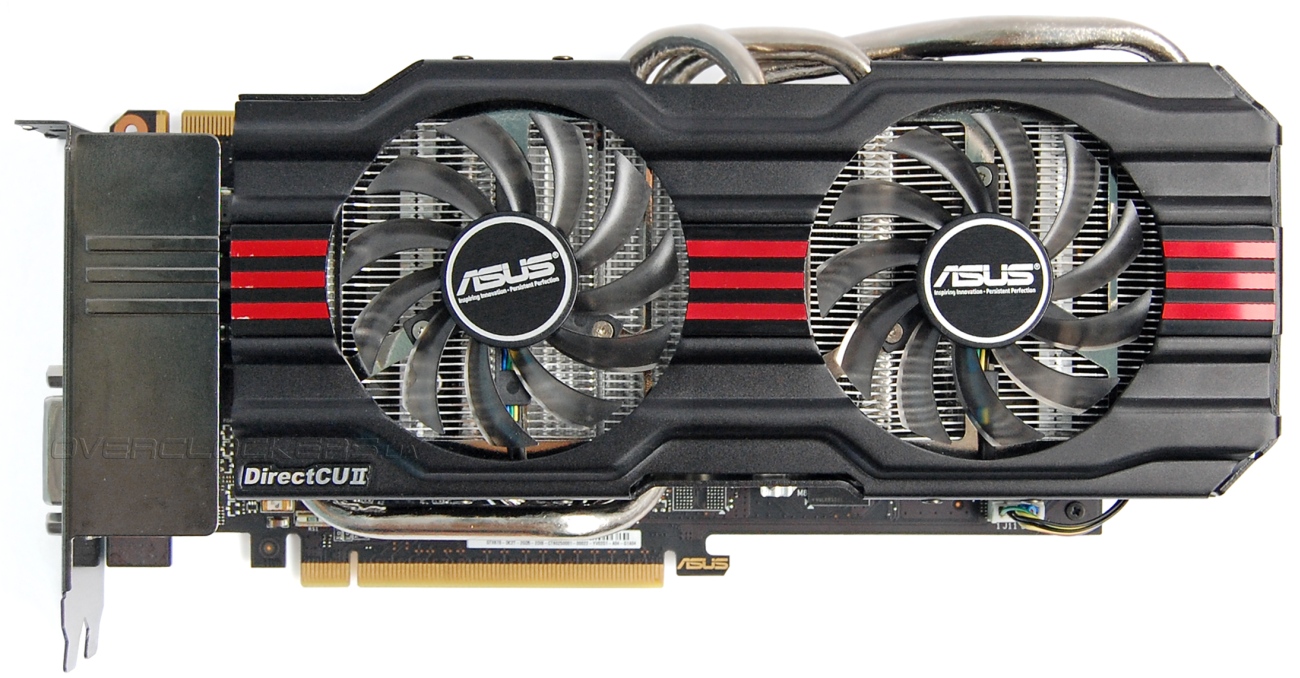

Внешне перед нами полная копия уже знакомого GTX670-DC2-2GD5.

ASUSGTX670-DC2T-2GD5

На оба этих GeForce установлена новая версия двухслотового кулера DirectCU II, который даже внешне выглядит солиднее тех, что применялись на старых GeForce GTX 560 и продолжают использоваться на Radeon HD 7850/7870.

ASUSGTX670-DC2T-2GD5

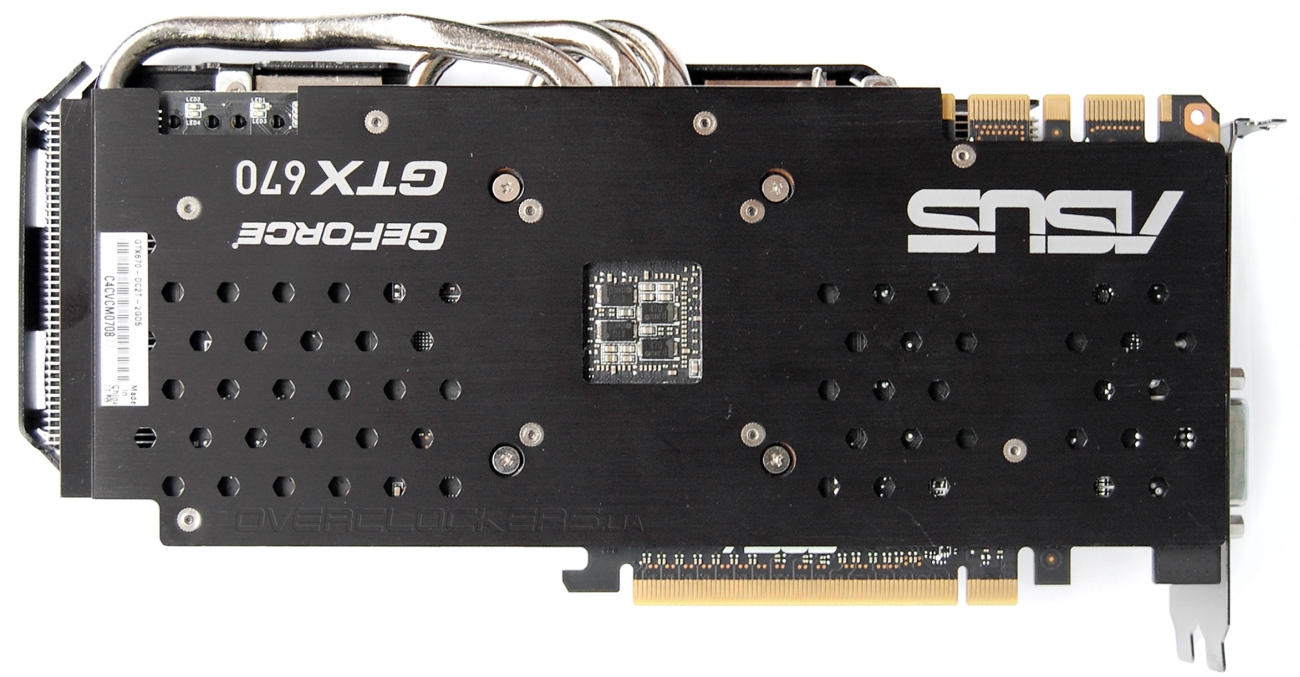

Задняя сторона платы полностью закрыта перфорированной пластиной.

ASUSGTX670-DC2T-2GD5

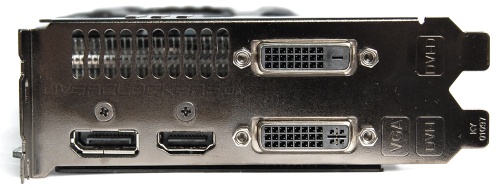

Набор интерфейсных разъемов типичный для представителей этой серии: Display Port, HDMI и два DVI.

ASUSGTX670-DC2T-2GD5

Кулер монтируется независимо от задней пластины. Последняя прикручивается со стороны графического чипа. На блок VRM установлен небольшой ребристый радиатор.

ASUSGTX670-DC2T-2GD5

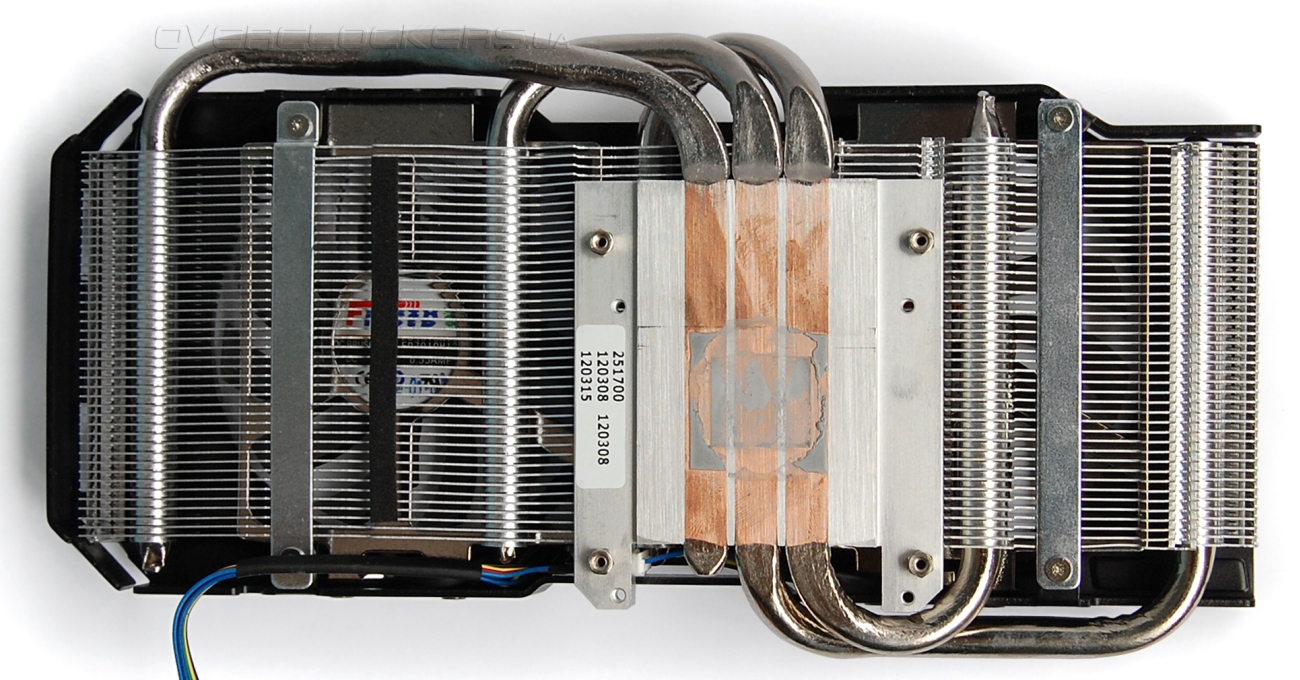

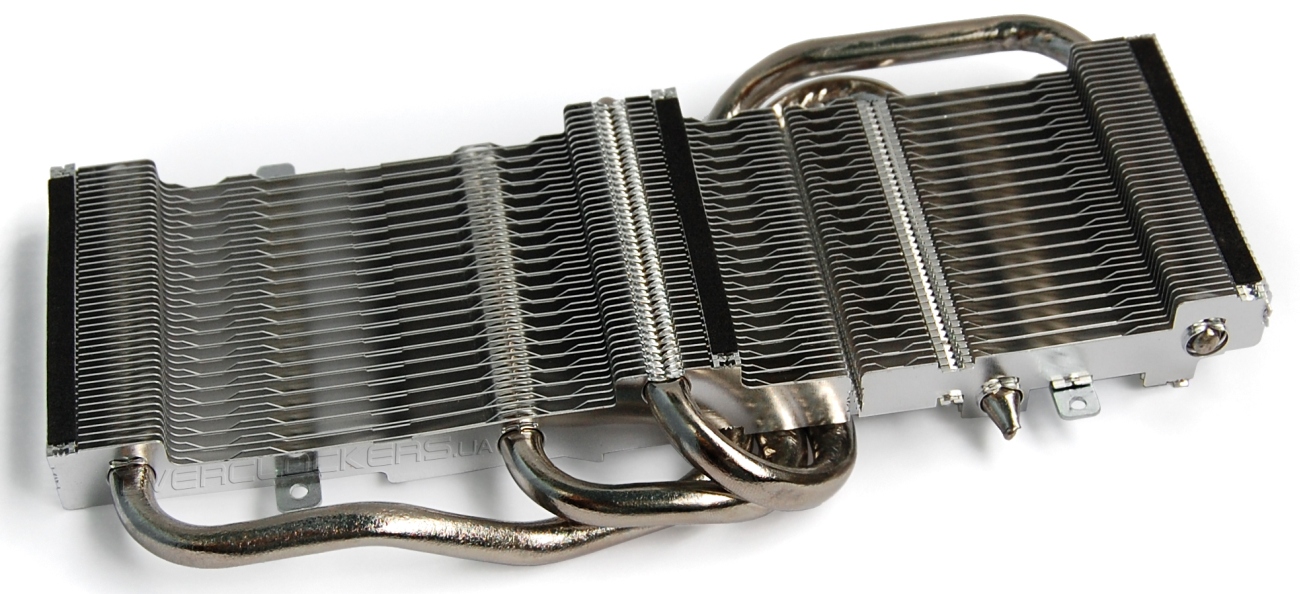

Система охлаждения базируется на трех толстых тепловых трубках. В основании они так плотно подогнаны друг к стенкам желобков, что переход абсолютно не ощущается — настолько ровно обработано основание, хотя и не до зеркального блеска. Трубки несут на себе массив плотно подогнанных друг к другу алюминиевых пластин.

ASUSGTX670-DC2T-2GD5

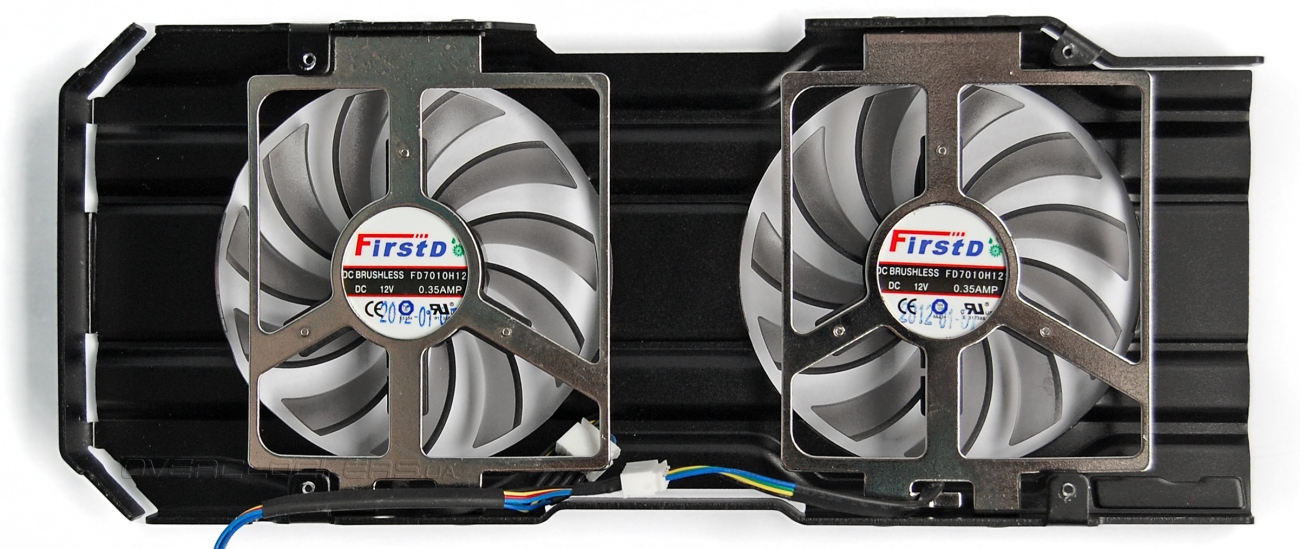

Сверху на радиатор надевается кожух с двумя вентиляторами. Маркировка вентиляторов FD7010H12. Их реальный диаметр крыльчатки 75 мм, т.е. это модели типоразмера 80 мм.

ASUSGTX670-DC2T-2GD5

Форма пластин немного отличается, некоторые имеют ступенчатые грани, уменьшающие их ширину. Возможно, это сделано для меньшего сопротивления воздушному потоку. На радиатор, под место соприкосновения с кожухом, наклеены тонкие виброгасящие прокладки.

ASUSGTX670-DC2T-2GD5

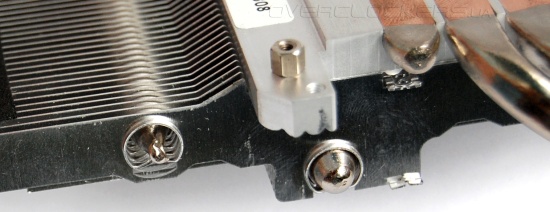

Стоит отметить, что запаянный конец одной из тепловых трубок «болтается» в отверстиях, не контактируя с пластинами.

ASUSGTX670-DC2T-2GD5

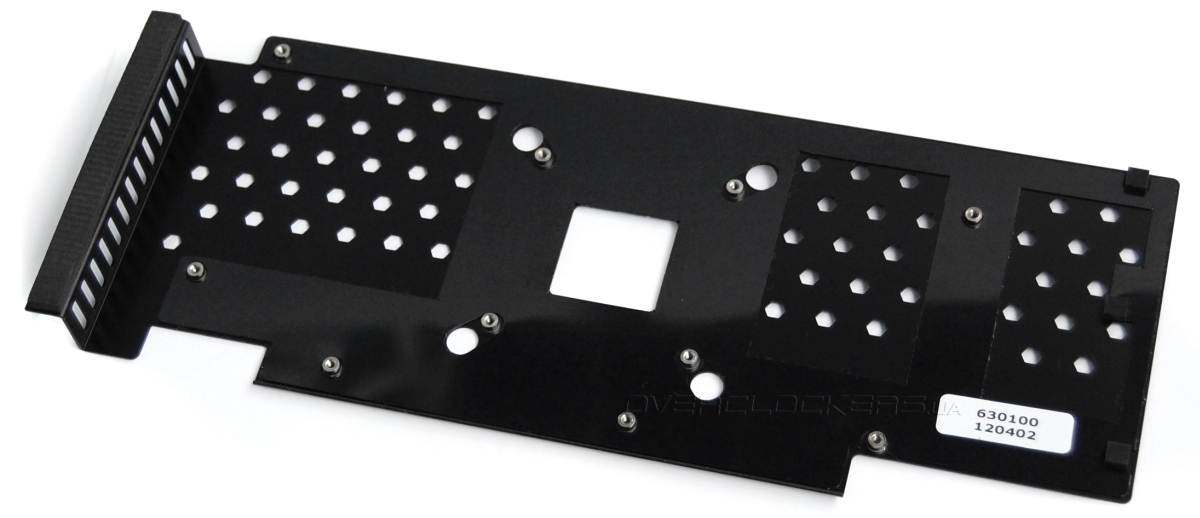

Задняя пластина для охлаждения не используется. Она усиливает общую конструкцию, но ни с какими элементами не контактирует. Скорее, она даже мешает конвекции горячего воздуха. Внутренняя ее поверхность покрыта диэлектрической пленкой.

ASUSGTX670-DC2T-2GD5

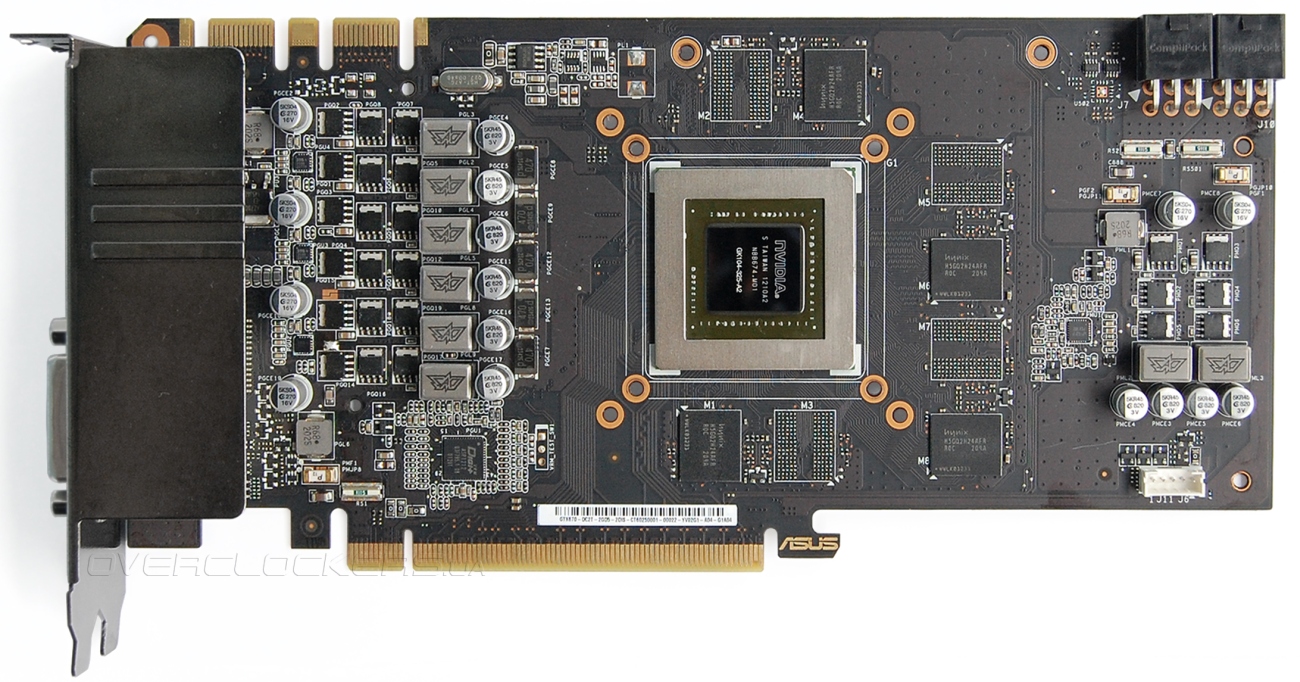

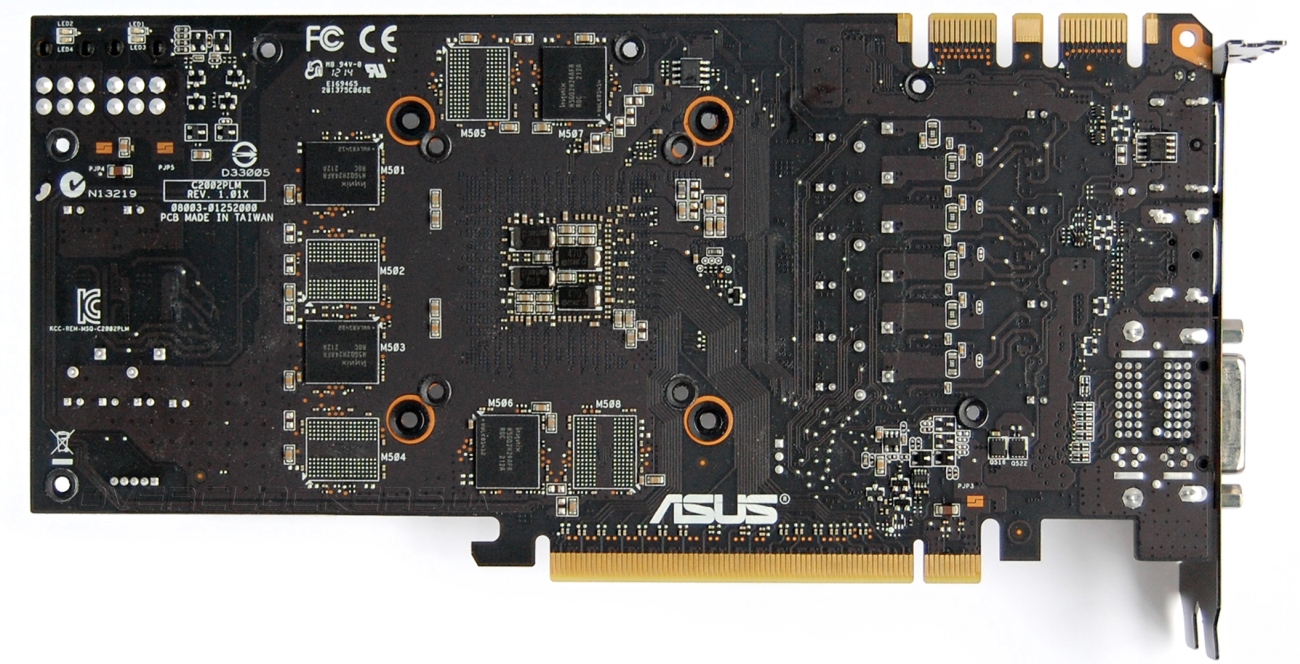

Теперь взглянем на печатную плату. Дизайн PCB у ASUS GTX670-DC2T-2GD5 и GTX670-DC2-2GD5 идентичен. Половина микросхем памяти распаяна с лицевой стороны, половина — на обратной.

ASUSGTX670-DC2T-2GD5

ASUSGTX670-DC2T-2GD5

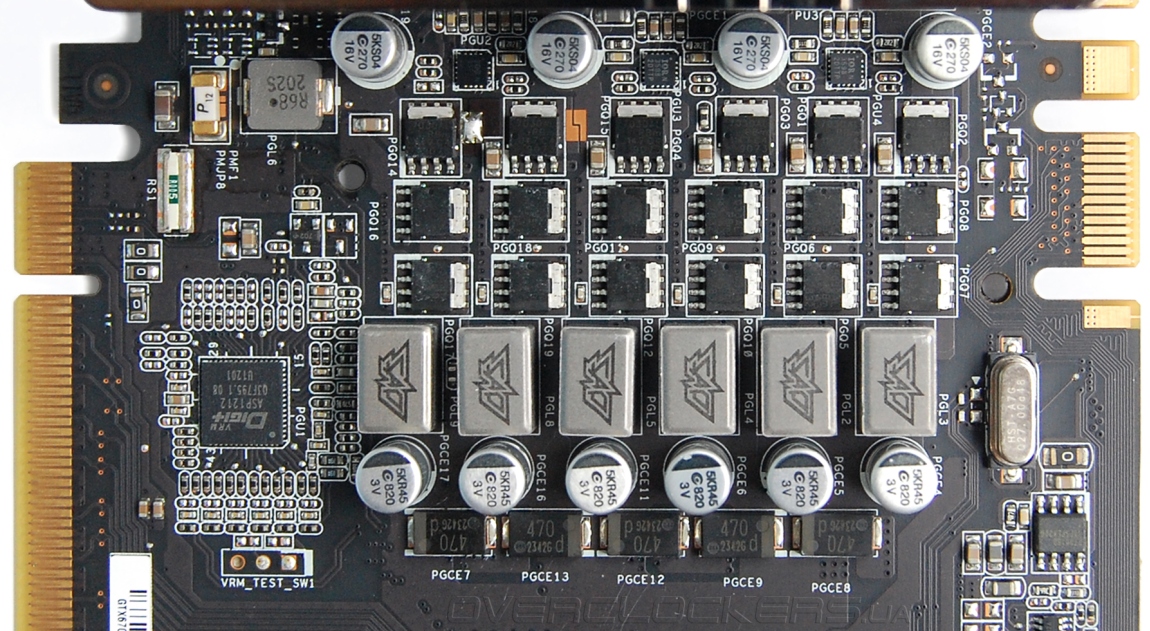

Память GDDR5 запитана от двухфазного преобразователя напряжения, графический процессор — от шестифазного под управлением контроллера Digi+ ASP1212.

ASUSGTX670-DC2T-2GD5

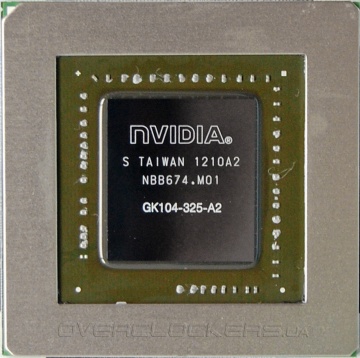

Процессор GK104-325-A2 собственной персоной:

GK104-325-A2

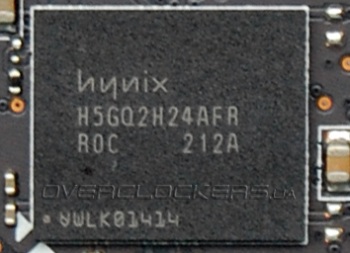

GeForce GTX 670 оснащается памятью объемом в 2 ГБ. Распаяны микросхемы Hynix H5GQ2H24AFR R0C.

Hynix H5GQ2H24AFR R0C

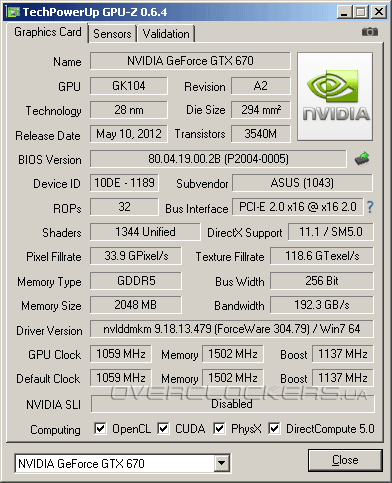

Базовая частота GPU повышена с 915 МГц до 1059 МГц при Boost Clock 1137 МГц. Частоты памяти не повышались, она функционирует на эффективной частоте в 6008 МГц.

ASUSGTX670-DC2T-2GD5

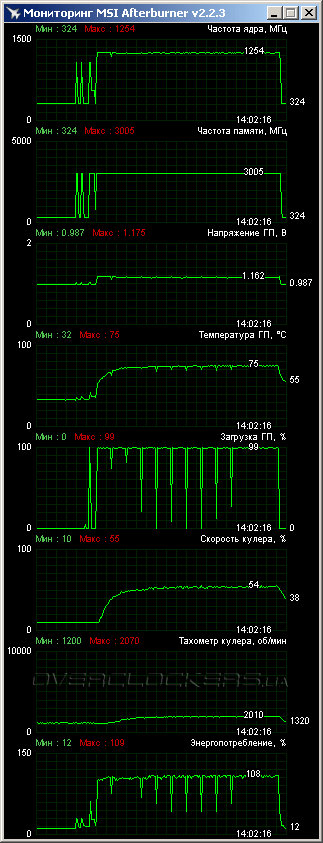

Видеокарта очень тихая. При 12-минутной нагрузке бенчмарком Crysis: Warhead ядро прогрелось до 75 °C (при 23,5 °C в помещении). Вентиляторы больше 2010—2070 об/мин не раскручивались. Реальная частота GPU при этом колебалась от 1241 МГц до 1254 МГц. То есть карта почти постоянно работает при максимально возможном Boost.

ASUSGTX670-DC2T-2GD5

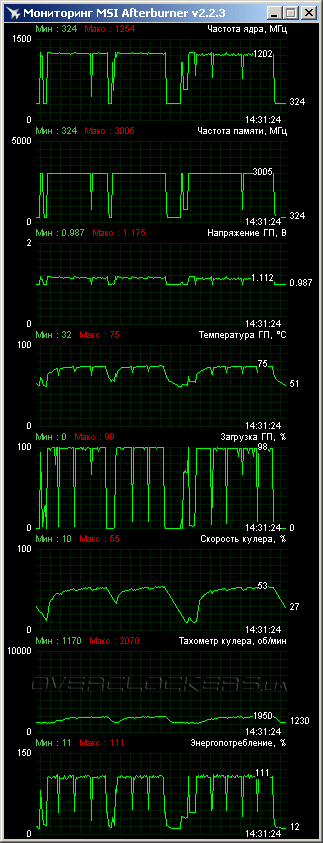

В самых тяжелых приложениях (Witcher 2 и Hard Reset) пиковая температура сохранилась на уровне 75 °C при тех же оборотах. А вот рабочая частота в этих играх была поменьше, снижаясь уже до 1202 МГц.

ASUSGTX670-DC2T-2GD5

Теперь о разгоне. Напомним, что в этом случае необходимо повышать лимит мощности при помощи соответствующего ползунка в MSI Afterburner. Это позволит видеокарте работать на максимальном Boost и даст больший выигрыш по частотам. В данном случае видеокарта изначально имеет значительный запас по мощности, отчего так незначительно и сбрасывает частоту ядра в номинале.

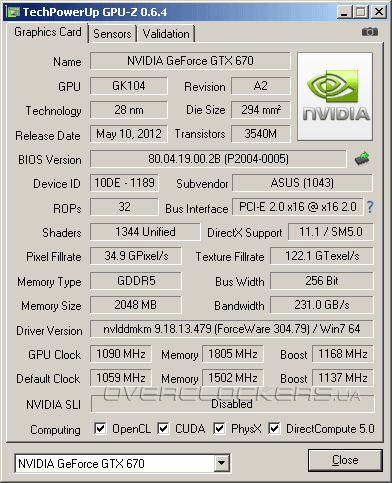

Наш экземпляр смог одолеть 1090 МГц по базовой частоте при реальной частоте в 1285—1273 МГц. Прирост относительно начальной частоты маленький. А вот разгон памяти более внушительный — это 7220 МГц, что на 20,2% выше номинального значения.

ASUSGTX670-DC2T-2GD5

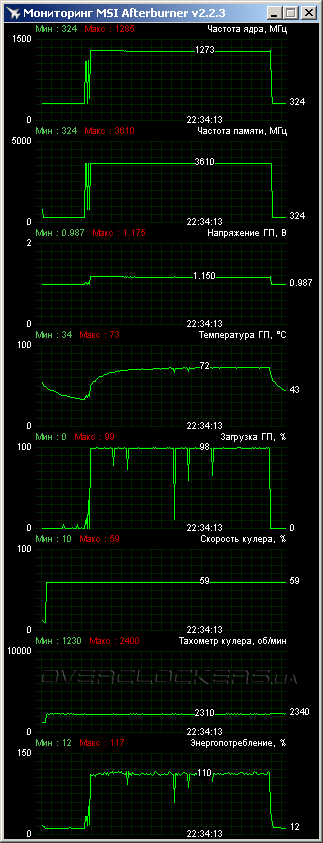

Для стабильной работы мы немного подняли скорость вентиляторов до 2300 об/мин, зафиксировав их на значении 59%. Даже в таком режиме шум низкий, меньше чем гул турбины у референсного GeForce GTX 670 в номинале.

ASUSGTX670-DC2T-2GD5

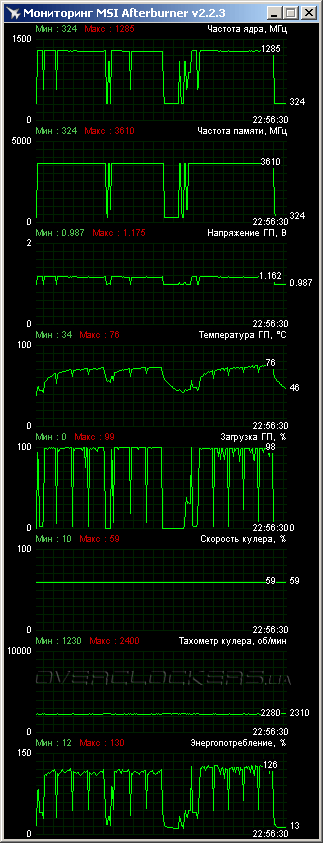

Пиковая температура достигала 76 °C. В самых ресурсоемких играх частота прежнему не падала ниже планки в 1273 МГц.

ASUSGTX670-DC2T-2GD5
