HD7870-DC2-2GD5 — младший Radeon HD 7870 от ASUS

Ранее мы имели возможность познакомиться с ASUS HD7870-DC2T-2GD5 — нестандартной версией Radeon HD 7870 с повышенными частотами и охлаждением DirectCU II. Компанией еще выпускается HD7870-DC2-2GD5, которая предлагает фактически все то же самое, только при более низкой цене и меньших рабочих частотах. Об этой видеокарте мы и поговорим в данном обзоре.


ASUSHD7870-DC2-2GD5

Поставляется она в большой коробке с легко узнаваемым дизайном.

ASUSHD7870-DC2-2GD5

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • удлинитель питания PCI-E 6-pin;
  • мостик CrossFire;
  • диск с программным обеспечением;
  • инструкция.

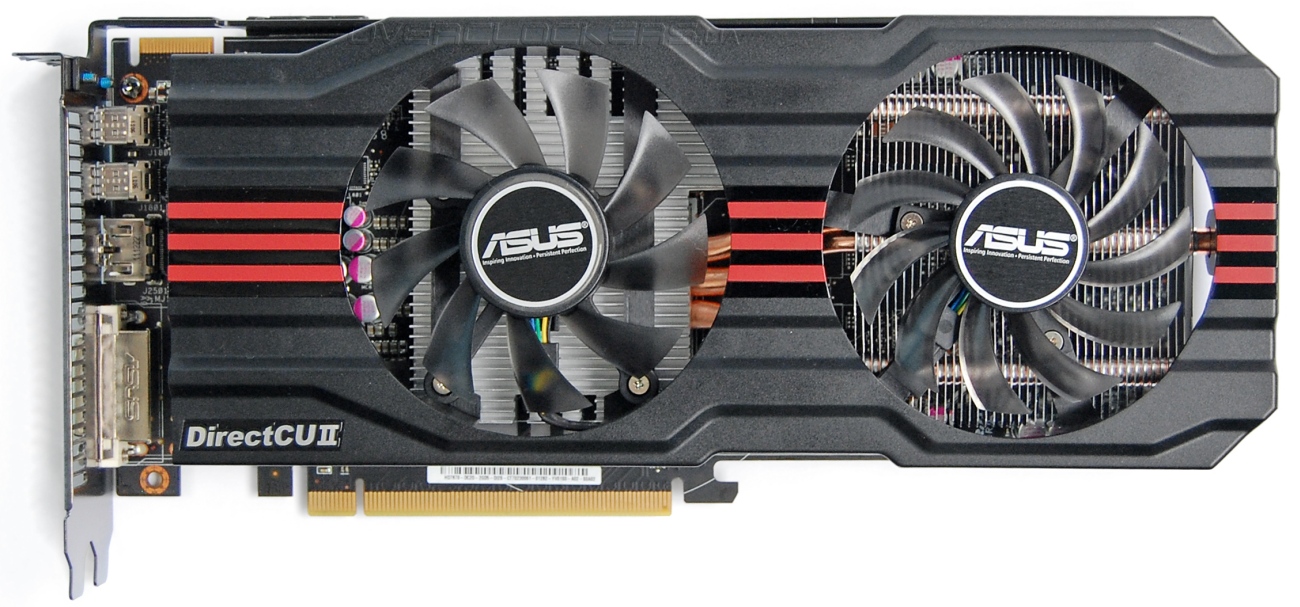

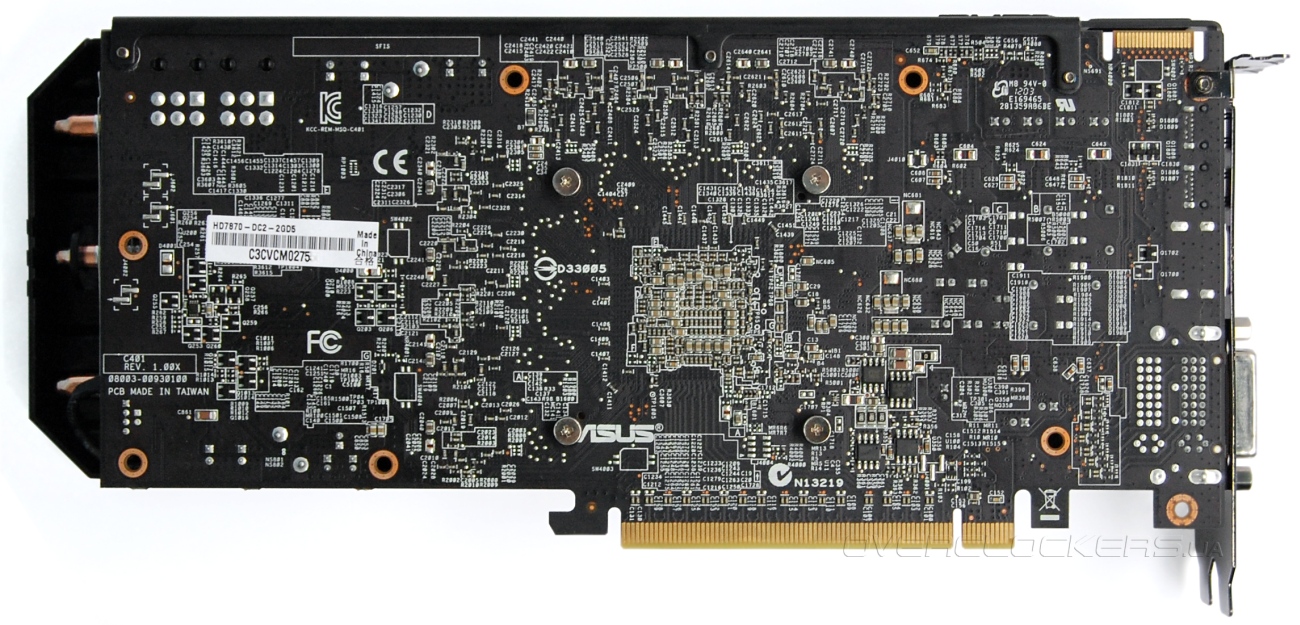

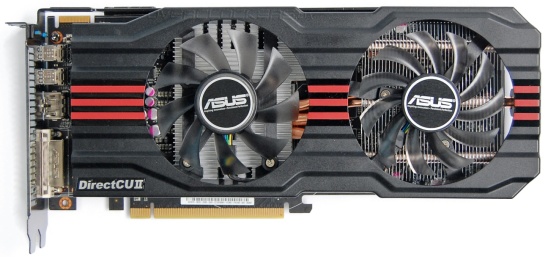

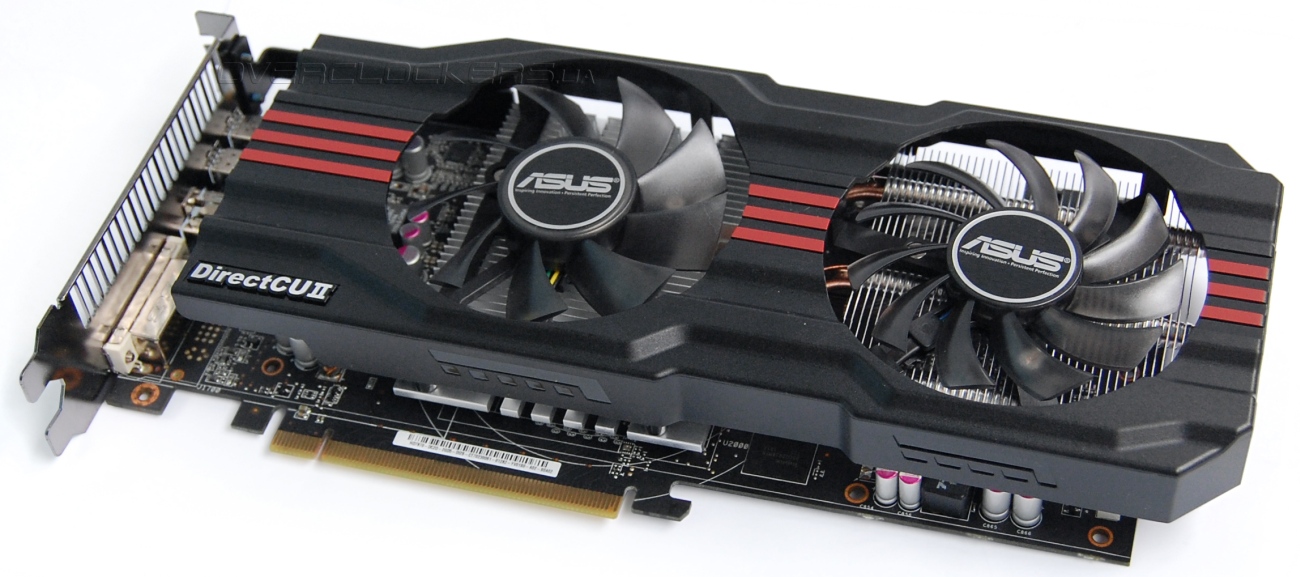

При внешнем осмотре никаких отличий от TOP-версии ASUS Radeon HD 7870 не видно, да их и нет.

ASUSHD7870-DC2-2GD5

ASUSHD7870-DC2-2GD5

Напомним, что название DirectCU II применяется ASUS не только к большим трехслотовым системам охлаждения. В данном случае установлен более скромный двухслотовый кулер, который используется еще на GeForce GTX 560 Ti и GeForce GTX 560.

ASUSHD7870-DC2-2GD5

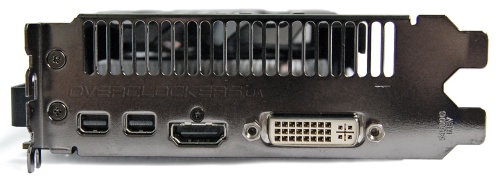

На задней панели мы видим стандартную конфигурацию разъемов: два mini Display Port, HDMI и DVI.

ASUSHD7870-DC2-2GD5

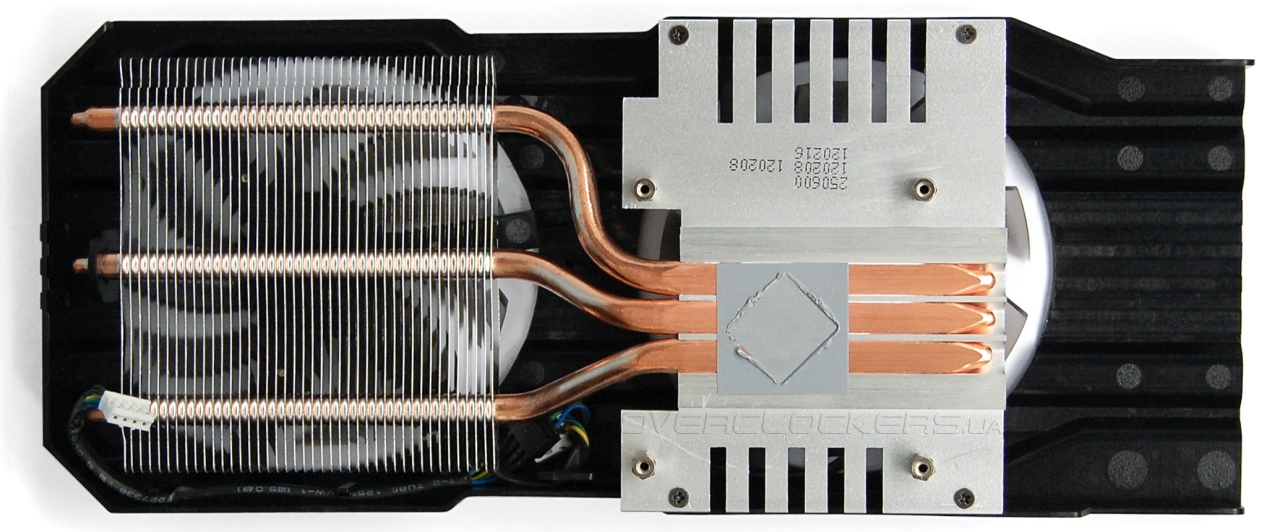

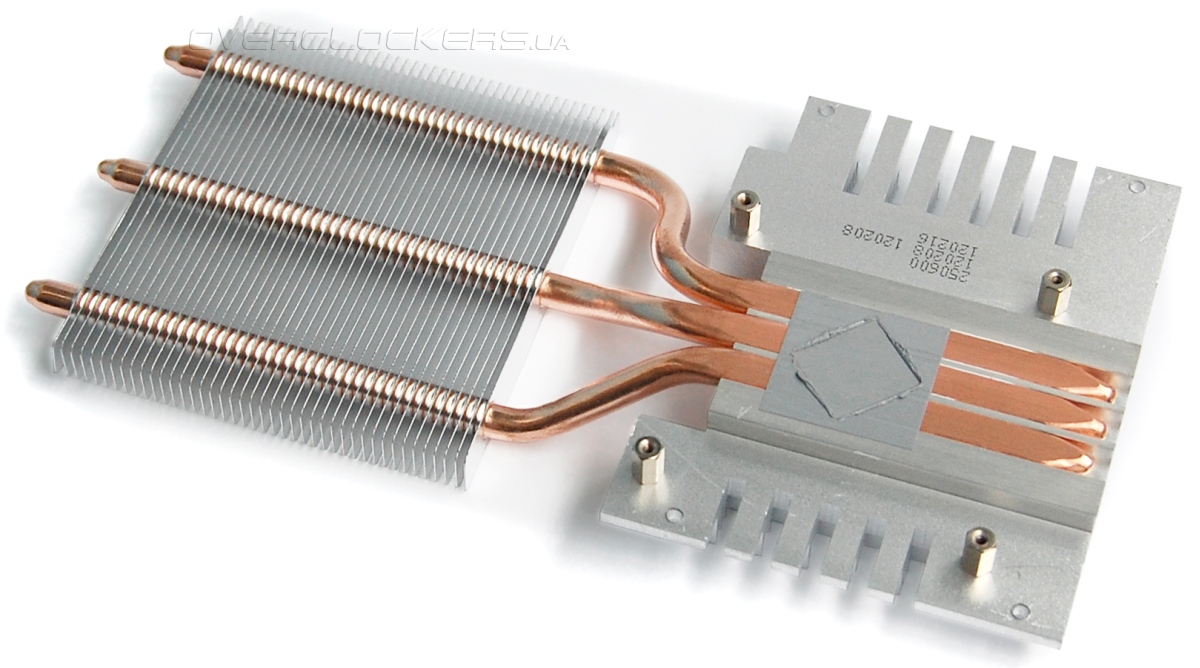

Кулер базируется на трех тепловых трубках. Благодаря технологии Direct Touch графический чип напрямую контактирует с трубками, что должно улучшить теплообмен. Радиатор состоит из двух частей — цельная часть, которая выступает и основанием всей конструкции, и дополнительная секция, набранная из тонких алюминиевых пластин.

ASUSHD7870-DC2-2GD5

Высота радиатор небольшая. Боковая секция чуть приподнята над элементами платы. Поэтому используются два вентилятора разной высоты — FirstD FD8015U12S и FD7010H12S. Первый — потолще, второй — тоньше, но с большим количеством лопастей.

ASUSHD7870-DC2-2GD5

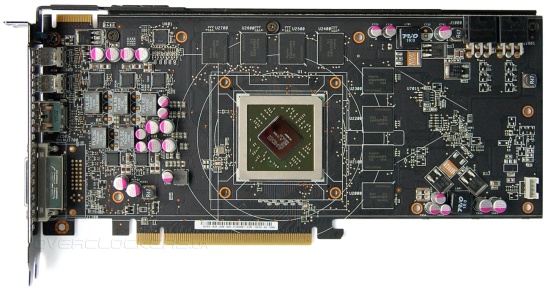

Плата выполнена по референсному дизайну.

ASUSHD7870-DC2-2GD5

Система питания GPU включает пять фаз на микросхемах DrMOS производства Renesas Technology под управлением контроллера CHil CHL8225G.

CHil CHL8225G

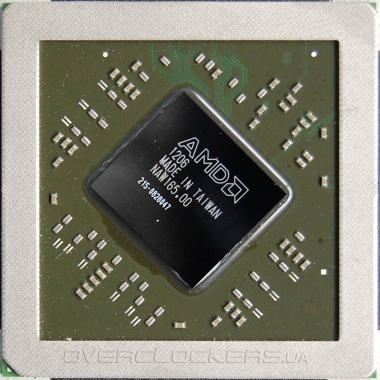

А вот и сам графический процессор Pitcairn:

AMD Pitcairn

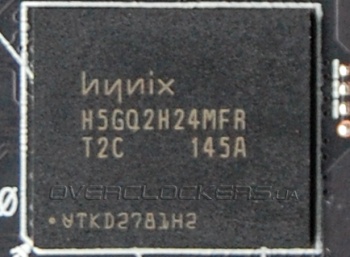

Два гигабайта видеопамяти набраны восемью микросхемами Hynix H5GQ2H24MFR T2C.

Hynix H5GQ2H24MFR T2C

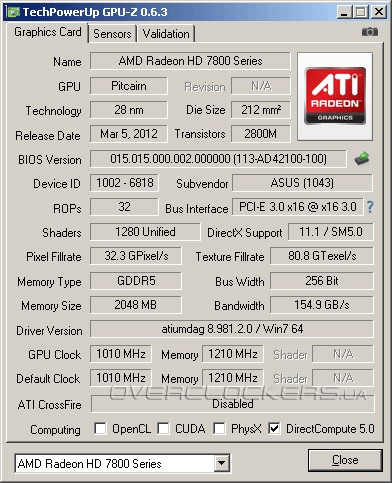

Данная видеокарта тоже может похвастать заводским разгоном, но он очень скромный. С рекомендованных 1000/4800 МГц для ядра и памяти эта модель ASUS разогнана всего лишь до 1010/4840 МГц.

ASUSHD7870-DC2-2GD5

Утилита GPU-Z определила параметр ASIC для графического чипа в 87 %. Это немного выше, чем у ранее рассматривавшегося адаптера ASUS HD7870-DC2T-2GD5.

ASUSHD7870-DC2-2GD5

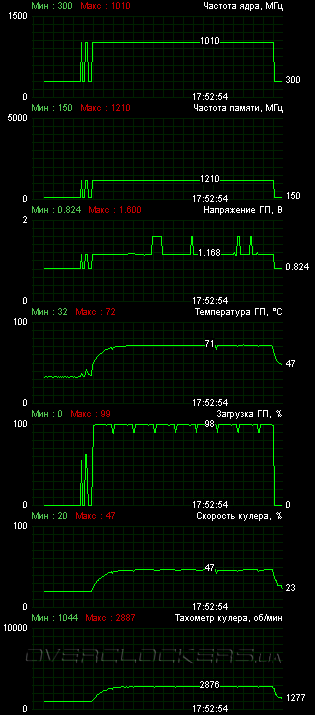

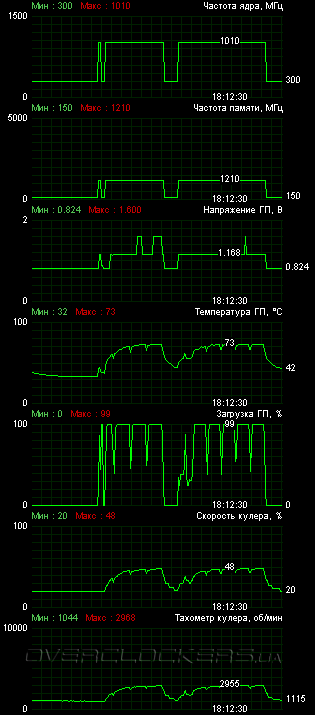

Наш стандартный 12-минутный тест в Crysis: Warhead прогрел карту до 72 °C в открытом корпусе при 25,5 °C в помещении. Результат идентичный показателям TOP-версии от ASUS.

ASUSHD7870-DC2-2GD5

Уровень шума высоковатый, ведь вентиляторы раскручиваются до 2800—2900 об/мин.

Самые «горячие» приложения («Ведьмак 2» и Hard Reset) сумели прогреть GPU до 73 °C. А скорость вращения вентиляторов подобралась к отметке в 3000 об/мин.

ASUSHD7870-DC2-2GD5

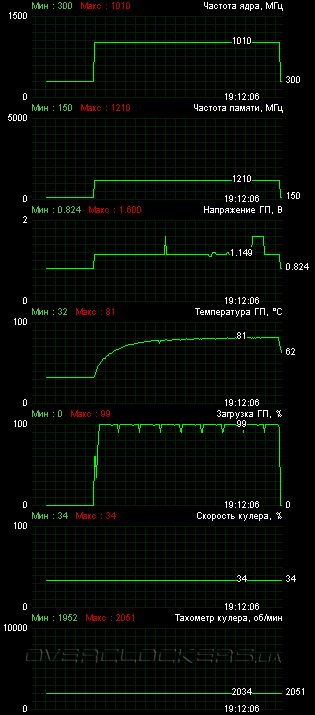

Избавиться от шума можно при помощи ручных настроек оборотов в MSI Afterburner. Заодно стоит прибегнуть к снижению рабочего напряжения. Главное после данной процедуры — проверить карту на стабильную работу. С номинальных 1,168 В мы понизили напряжение до 1,149 В, обороты зафиксировали на 34% (2030—2040 об/мин). В таком режиме видеокарта выдержала испытание Crysis при пиковой температуре в 81 °C.

ASUSHD7870-DC2-2GD5

Маленькое дополнение: наблюдаемые скачки напряжения являются небольшими «глюками» мониторинга MSI Afterburner на видеокартах HD 7870, так что на пиковые значения не стоит обращать внимание.

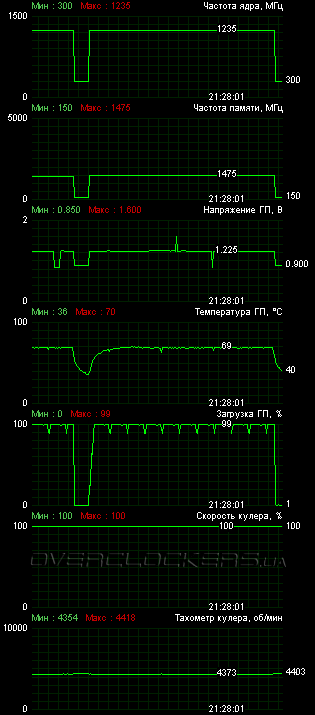

В ситуации, когда даже в номинале тихий режим сопряжен с такими высокими температурами, говорить о практическом применении разгона не приходится. Для наших экспериментов мы сразу выкрутили обороты вентиляторов на максимум. Пройти все тесты удалось на частотах 1235/5900 МГц при напряжении 1,225 В. Такой результат нельзя назвать высоким, но это на 15 МГц лучше разгона по ядру экземпляра ASUS HD7870-DC2T-2GD5.

ASUSHD7870-DC2-2GD5

Даже при максимальных оборотах в разгоне карта легко грелась до 70 °C. Пиковая температура за время всех тестов составила 72 °C.
