Чемпионы среди GeForce GTX 560 Ti. Обзор Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Видеокарта GeForce GTX 560 Ti вышла очень удачным продуктом. Дополнительные вычислительные блоки и повышенные частоты помогли достичь огромного прироста в производительности относительно предшественника GeForce GTX 460. Но, несмотря на свои характеристики, новинка имеет еще и хороший разгонный потенциал, и многие производители выпустили модели с заводским разгоном. Мы уже рассмотрели несколько видеоадаптеров от Palit и Gainward, которые продемонстрировали возможность работы на частоте ядра вплоть до 950/1900 МГц. Графические ускорители, с которыми познакомимся в данной статье, можно назвать настоящими чемпионами, ведь они работают на еще более высоких частотах. Gigabyte GV-N560SO-1GI и Sparkle Calibre X560 имеют различный дизайн платы, разные системы охлаждения, но объединяет их одно — частота GPU в 1000/2000 МГц.


Gigabyte GV-N560SO-1GI

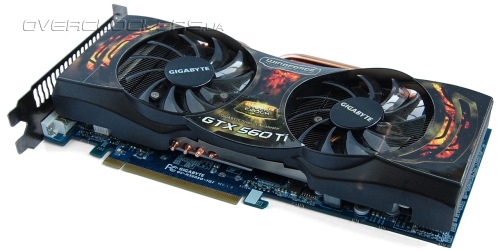

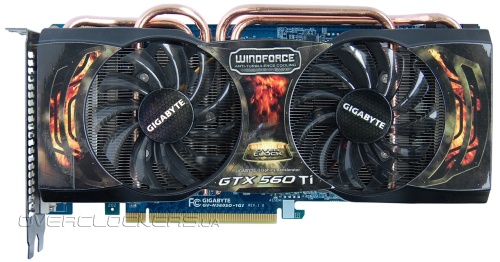

Начнем мы с обзора видеокарты производства Gigabyte. GV-N560SO-1GI — это старшая модель в линейке продуктов серии GTX 560 Ti. Нам в руки попал образец без упаковки и аксессуаров. Так что сразу переходим к рассмотрению видеоадаптера без описаний коробки и комплектации.

Gigabyte GV-N560SO-1GI

Карта оснащена фирменным «антитурбулентным» кулером WindForce 2X с двумя вентиляторами. Его особая изогнутая форма — отличительная черта систем охлаждения Gigabyte.

Gigabyte GV-N560SO-1GI

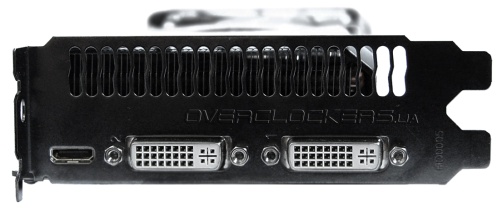

Набор внешних разъемов представлен двумя DVI и одним mini HDMI.

Gigabyte GV-N560SO-1GI

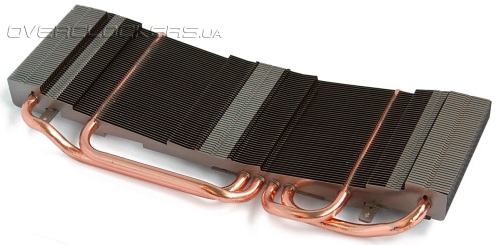

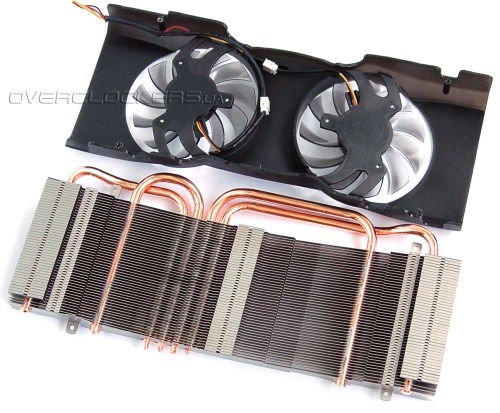

Радиатор системы охлаждения включает 50 тонких пластин, нанизанных на четыре медные тепловые трубки, выходящие из основания.

Gigabyte GV-N560SO-1GI

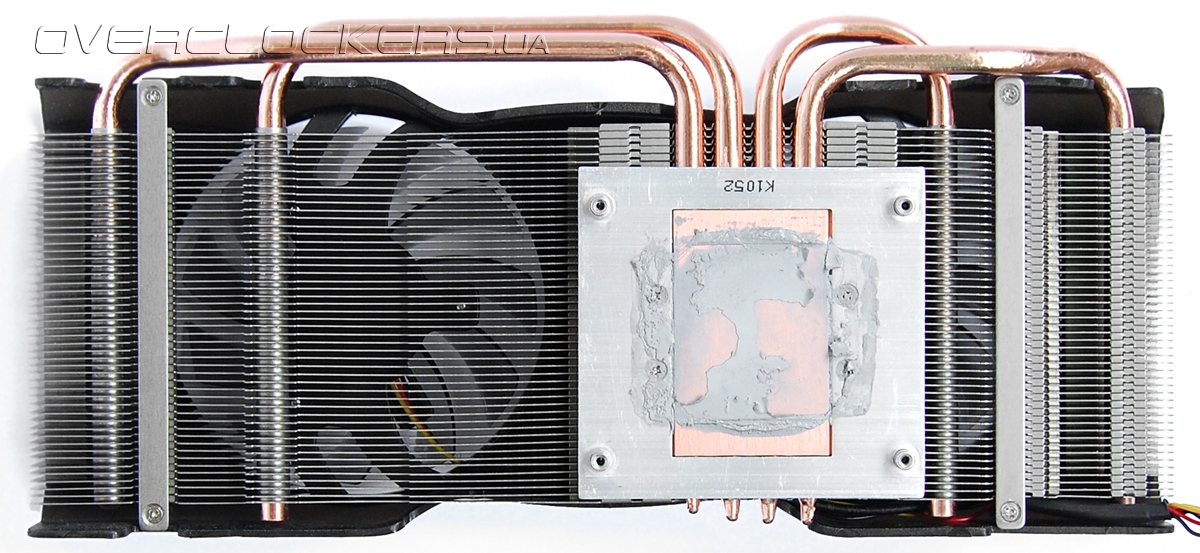

Медное основание по размерам небольшое, и, как видно по отпечатку термопасты, края чипа контактируют уже с алюминиевой рамкой вокруг медного центра. GPU накрыт довольно большой теплораспределительной крышкой прямоугольной формы. Если и кристалл имеет такую вытянутую форму, то отвод тепла от его краев через алюминиевую рамку будет хуже.

Gigabyte GV-N560SO-1GI

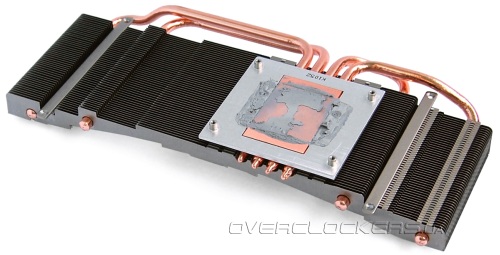

Радиатор имеет изогнутую форму из-за наклонного расположения обдувающих вентиляторов. Такая конструкция позволяет реализовать более эффективный обдув всей конструкции.

Gigabyte GV-N560SO-1GI

Вентиляторы (Everflow T128010SM) крепятся к верхнему пластиковому кожуху.

Gigabyte GV-N560SO-1GI

Их диаметр составляет около 80-мм и они имеют изогнутые полупрозрачные лопасти.

Gigabyte GV-N560SO-1GI

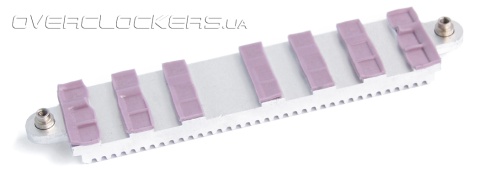

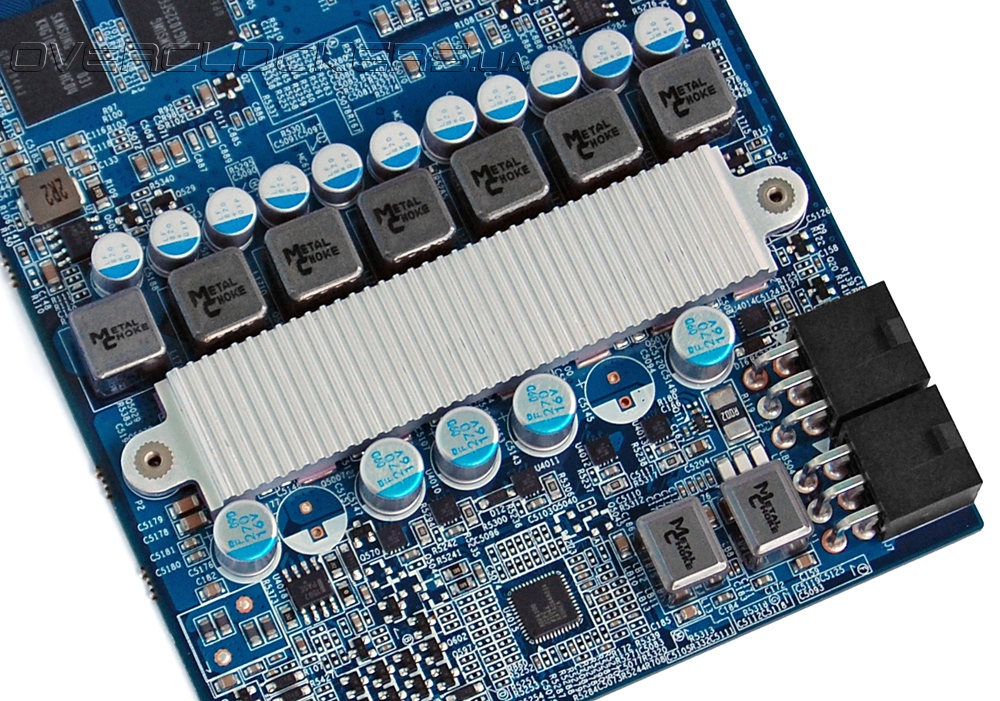

На силовые элементы узла питания установлен небольшой алюминиевый радиатор.

Gigabyte GV-N560SO-1GI

Gigabyte GV-N560SO-1GI

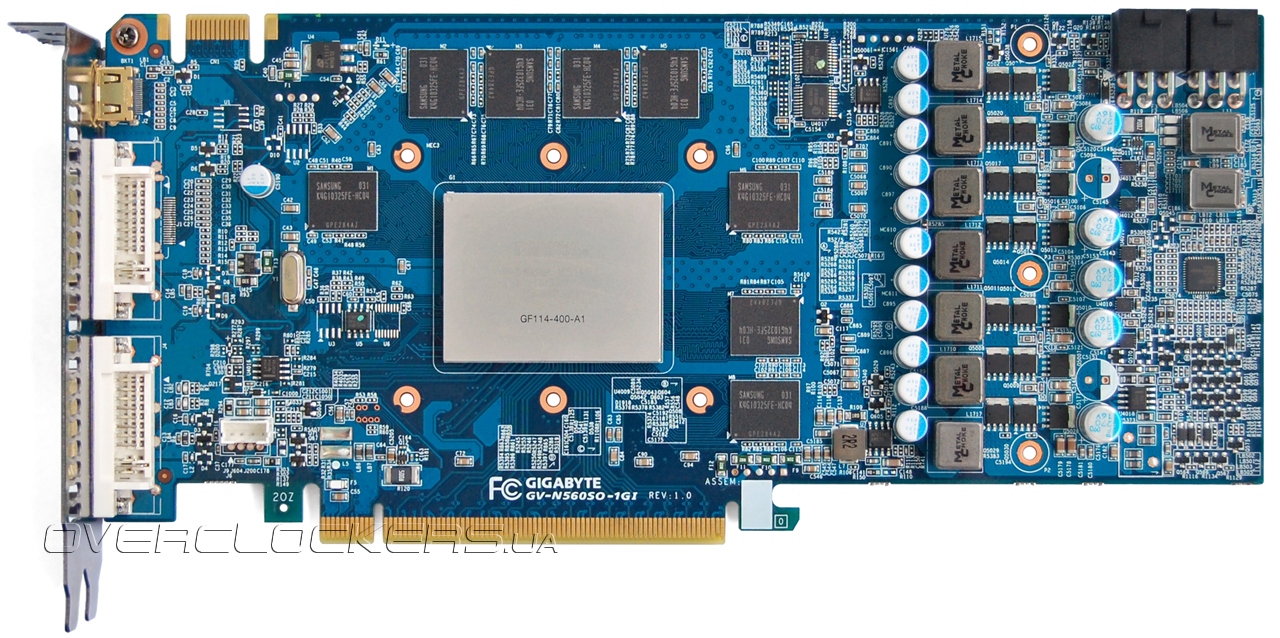

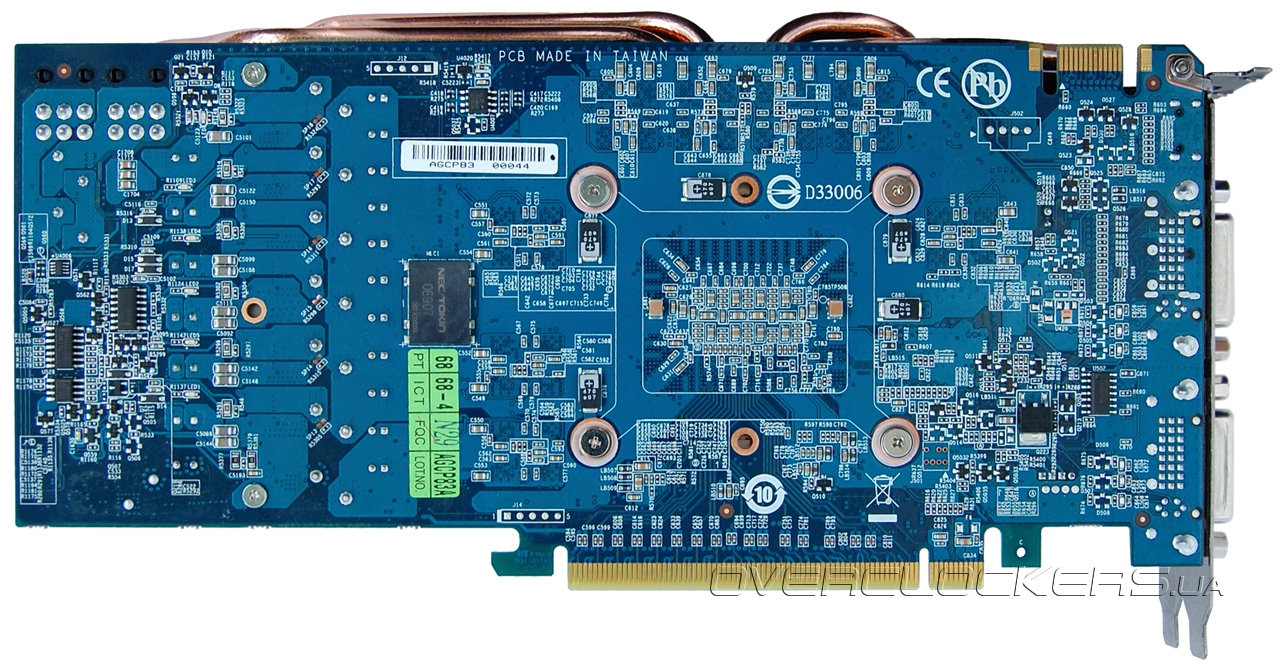

Дизайн PCB качественно переработан, плата длиннее стандартной.

Gigabyte GV-N560SO-1GI

Видеоадаптер изготовлен по внутреннему стандарту Gigabyte — Ultra Durable VGA+, который подразумевает использование высококачественной элементной базы (конденсаторы с твердым электролитом, МОП-транзисторы с пониженным сопротивлением открытого канала) и удвоенную толщину медных токопроводящих слоев. На задней стороне платы в схеме фильтрации выходного напряжения используется конденсатор повышенной емкости Proadlizer NEC/TOCIN.

Gigabyte GV-N560SO-1GI

Система питания ядра включает шесть фаз под управлением ШИМ-контроллера ADP4100 от ON Semiconductor.

ADP4100

Видеокарта имеет расширенные возможности по управлению рабочих напряжений и частот. Традиционно, программной оболочкой для всех этих возможностей служит фирменная утилита Gigabyte OC Guru. Также каждая фаза имеет свой светодиод-индикатор на обратной стороне платы. Аппаратно функции контроля, мониторинга и индикации реализованы с помощью PIC-контроллера PIC16F690 и GPIO-контроллера W83L604G.

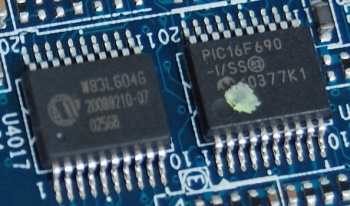

PIC16F690 и W83L604G

Для видеокарт серии Super Overclock по словам производителя отбираются лучшие графические процессоры GF114.

GF114-400-A1

Объем видеобуфера стандартный — один гигабайт. Набран восемью микросхемами Samsung K4G10325FE-HC04, которые рассчитаны на рабочие частоты в 5 ГГц.

Samsung K4G10325FE-HC04

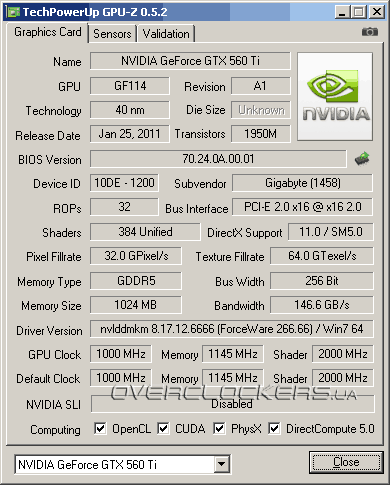

Как уже упоминалось выше, GPU работает на 1000/2000 МГц. О таком разгоне на Palit и Gainward мы могли только мечтать. Память тоже функционирует на повышенных частотах — 4580 МГц вместо стандартных 4008 МГц. Итоговый прирост по тактовым частотам относительно референса составляет 21,5% для ядра и 14% для памяти. Впечатляет.

Gigabyte GV-N560SO-1GI

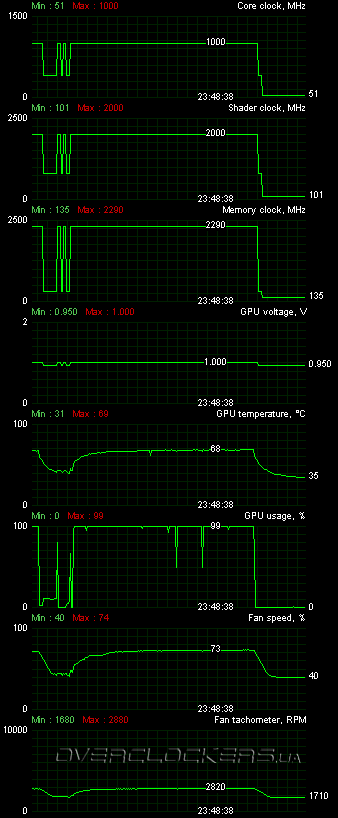

В игровых приложениях ядро прогревалось до 69 °С при 23 градусах в помещении. Такой хороший показатель во многом обеспечен высокой скоростью вращения вентиляторов — более 2800 об/мин. Тихой карту в таких условиях не назвать, но шум вполне умеренный и терпимый.

Gigabyte GV-N560SO-1GI

Напряжение питания ядра в 1,0 В довольно низкое для 1 ГГц. Но не будем забывать о специальном отборе чипов, да и в реальности напряжение может немного отличаться от того, что показывает программный мониторинг.

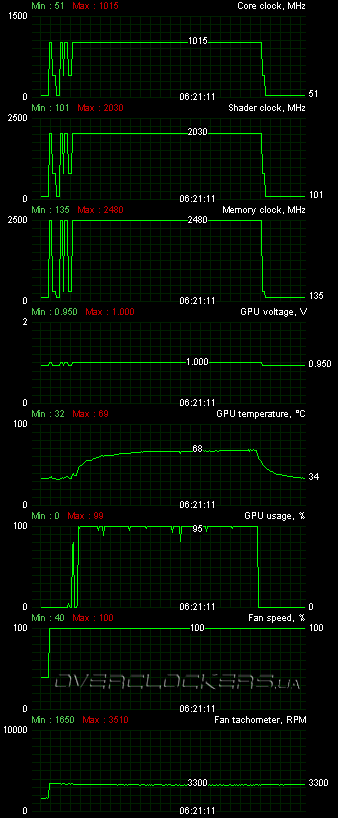

Нам, конечно же, было интересно, получится ли выжать что-то еще сверх 1 ГГц. Оказалось, что это полнее возможно, хотя итоговый прирост вышел довольно скромным. Стабильности удалось добиться лишь на 1015/2030 МГц при напряжении 1,012 В. Большие частоты требовали еще больших напряжений, но видеокарта не выдерживала продолжительную нагрузку. При более мощном радиаторе на VRM можно было надеяться получить еще пару десятков мегагерц «на воздухе». Память без особых проблем работала на частоте в 2480 (4960) МГц, но красивая цифра в 5 ГГц не покорилась.

Gigabyte GV-N560SO-1GI

Для такого небольшого относительно начальных характеристик разгона пришлось поднимать обороты обдувающих вентиляторов до 100% для достижения полной стабильности.

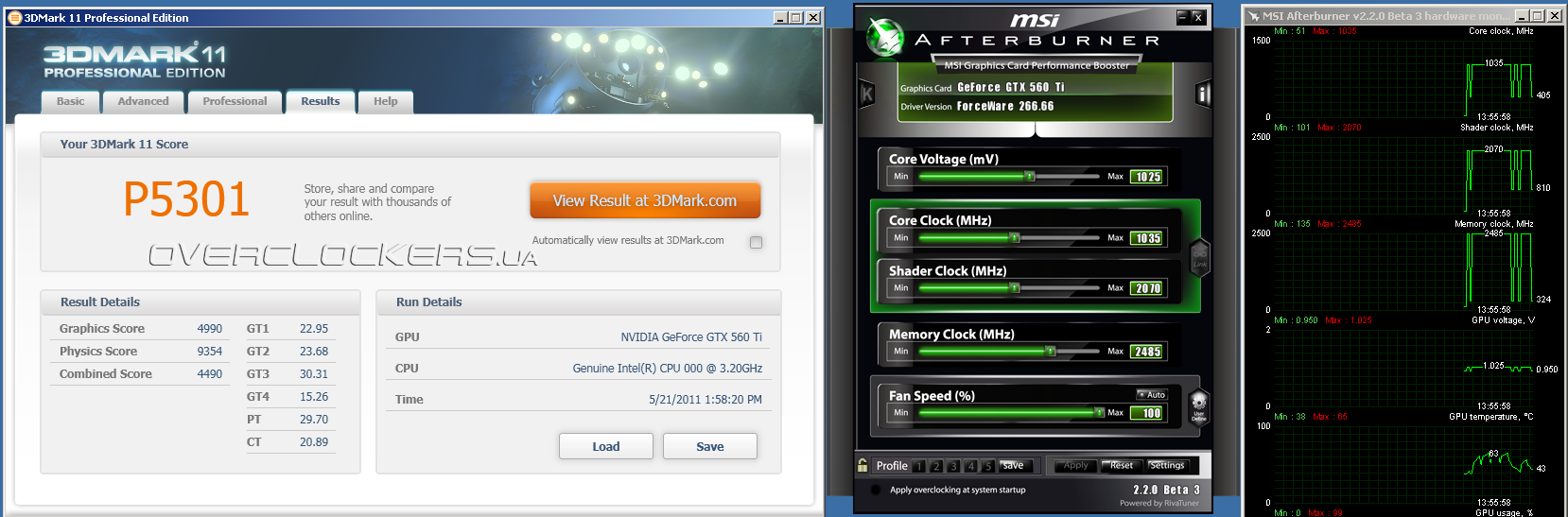

А вот пройти 3DMark 11 нам удалось при частотах 1035/2070/4970 МГц и напряжении 1,025 В. Как видим, потенциал у карты еще есть.

Gigabyte GV-N560SO-1GI

Такой внушительный разгон с воздушным кулером говорит и о хорошем частотном «запасе» для экстремального оверклокинга при охлаждении жидким азотом.

Sparkle Calibre X560

Следующий чемпион попал к нам в полном обмундировании, т.е. в коробке с полноценной комплектацией.

Sparkle Calibre X560

Sparkle Calibre X560

Стиль оформлений упаковки довольно простой, но выглядит все солидно. Название модели и ее технические характеристики приведены на наклейке с обратной стороны.

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • два переходника питания molex/PCI-E;
  • кабель mini-HDMI/HDMI;
  • диск с драйверами;
  • инструкции.
Когда мы извлекли видеоадаптер, то были немного удивлены. Перед нами была почти полная копия Calibre X460G, с которым мы познакомились совсем недавно, — схожая по дизайну плата, выполненная на текстолите коричневого цвета, для охлаждения которой используется система охлаждения Accelero Twin Turbo Pro

Sparkle Calibre X560

Sparkle Calibre X560

На заднюю панель выведены два разъема DVI и один mini-HDMI.

Sparkle Calibre X560

Кулер Accelero имеет простую конструкцию — 35 пластин нанизаны на четыре медные тепловые трубки. Форма пластин простая, они приподняты над основанием и кулер вместе с вентиляторами занимает три слота расширения.

Sparkle Calibre X560

Sparkle Calibre X560

Площадь основания немного меньше площади крышки кристалла. Трубки уложены в канавки, все хорошо пропаяно. Но сверху трубки ничем не накрыты, дополнительная пластина, прижимающая их к основанию, могла увеличить площадь контакта и немного поднять эффективность теплообмена.

Sparkle Calibre X560

На силовые элементы установлен скромный по размерам радиатор. Контакт осуществляется через термоклей.

Sparkle Calibre X560

Печатная плата выполнена по референсному дизайну. Необычный вид придает сочетание коричневого цвета текстолита и желтой окраски танталовых конденсаторов.

Sparkle Calibre X560

Sparkle Calibre X560

Подсистема питания GPU включает четыре фазы под управлением контроллера NCP5388, памяти — одну фазу.

NCP5388

Графический процессор GF114-400-A1 является наследником GF110, но оперирует уже всеми 384 потовыми процессорами.

GF114-400-A1

Микросхемы памяти — Samsung K4G10325FE-HC04 со временем доступа 0,4 нс. Точно такие же распаяны у Gigabyte GV-N560SO-1GI.

Samsung K4G10325FE-HC04

Частотная формула Sparkle Calibre X560 — 1000/2000/4800 МГц. Память на 220 МГц быстрее, чем у представителя Gigabyte. Относительно стандартных характеристик мы имеем заводской разгон в 21,5% и 20% для ядра и памяти. И это единственный GeForce GTX 560 Ti на рынке со столь мощными частотными характеристиками.

Sparkle Calibre X560

При нашем стандартном 12-минутном тесте Crysis: Warhead на максимальных настройках качества в разрешении 1920x1200 со сглаживанием ядро прогрелось лишь до 65 °С (при 23 градусах в помещении). Великолепный результат, учитывая, что уровень шума меньше, чем у Gigabyte GV-N560SO-1GI.

Sparkle Calibre X560

Быстрее, холоднее и тише — идеальная карта? А вот и не совсем. Температура ядра хоть и низкая, но плата просто раскалена. Радиатор на силовых элементах справляется со своей задачей с трудом. Это и неудивительно, ведь размеры его скромные, а питающее напряжение GPU очень высокое — 1,037 В (хотя реальное его значение может быть и ниже). Наш экземпляр после полутора часа активной работы в игровых тестах стал вести себя немного нестабильно в некоторых приложениях. Можно поднять обороты обдувающих вентиляторов, но мы просто установили возле корпуса тихоходный вентилятор X-Silent 140 на 900 об/мин для обдува видеокарты. В современных корпусах почти всегда имеется вентилятор на боковой панели, так что их владельцы никогда не столкнутся с проблемами перегрева Calibre X560. А вот в корпусе с глухой стенкой и плохой вентиляцией использование видеокарты потребует ручной регулировки оборотов обдувающих вентиляторов кулера в сторону их увеличения.

В таких условиях выжать больше мегагерц из GPU не удалось. Хотя дело тут уже было не в перегреве, потенциал GF114 у этой видеокарты был явно меньше. Пройти все тесты нам удалось лишь на 1005 МГц. Зато память смогла покорить круглую цифру в 5 ГГц, но это дополнительно «подогревало» всю плату и мы даже немного снизили напряжение на ядре, чтобы спокойно пройти тесты на частотах 1005/2010/5000 МГц.

Sparkle Calibre X560

Итоговый разгон скромный, инженеры Sparkle изначально выжали все «соки» из референсного GeForce GTX 560 Ti. Продемонстрировать большее видеокарта может разве что при экстремальном охлаждении.

Характеристики тестируемых видеокарт

Поскольку мы рассматриваем самые быстрые версии GeForce GTX 560 Ti с весьма внушительным заводским разгоном, то мы решили сравнить их со старшими графическими решениями — GeForce GTX 580 и Radeon HD 6970. В роли первого выступит Zotac GeForce GTX 580 AMP! на пониженных частотах, в роли второго — ASUS EAH6970/2DI2S/2GD5. Также в наше сравнение попал Radeon HD 6950 и простой GeForce GTX 560 Ti от Gainward, работающий на рекомендованных частотах.

Видеоадаптер GeForce
GTX580
Sparkle Calibre X560 Gigabyte GV-N560SO
-1GI
GeForce GTX560Ti Radeon HD6970 Radeon HD6950
Ядро GF110 GF114 GF114 GF114 Cayman XT Cayman Pro
Количество транзисторов, млн. шт 3000 1950 1950 1950 2640 2640
Техпроцесс, нм 40 40 40 40 40 40
Площадь ядра, кв. мм 520 332 332 332 389 389
Количество потоковых процессоров 512 384 384 384 1536 1408
Количество текстурных блоков 64 64 64 64 96 88
Количество блоков рендеринга 48 32 32 32 32 32
Частота ядра, МГц 772 1000 1000 823 880 800
Частота шейдерного домена, МГц 1544 2000 2000 1645 880 800
Шина памяти, бит 384 256 256 256 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4008 4800 4580 4008 5500 5000
Объём памяти, МБ 1536 1024 1024 1024 2048 2048
Поддерживаемая версия DirectX 11 11 11 11 11 11
Интерфейс PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.1 PCI-E 2.1
Заявленная максимальная потребляемая мощность, Вт 244 n/a n/a 170 250-190 200-140


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core i7-965 EE (3,2@3,95 ГГц, BCLK 172 МГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1720 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-850HT (850 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйвер Radeon: ATI Catalyst 11.3.
  • драйвер GeForce GTX 450 : NVIDIA GeForce 266.58;
  • драйвер GeForce GTX 560 Ti: NVIDIA GeForce 266.66.
В операционной системе были отключены Control, Superfetch, Windows Defender, файл подкачки и визуальные эффекты интерфейса. Тестирование проводилось в соответствии с нашей методикой, но использовались более тяжелые режимы сглаживания.


Результаты тестирования

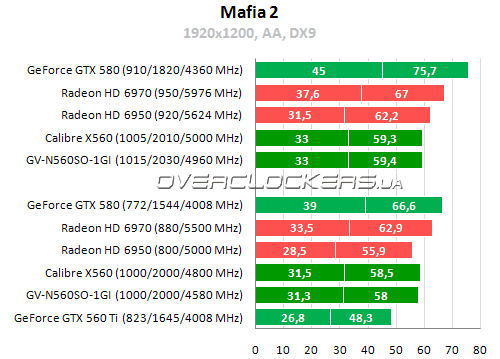

Mafia 2

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Если обычный GeForce GTX 560 Ti не дотягивает до уровня Radeon HD 6950, то рассматриваемые модели от Gigabyte и Sparkle уверенно обходят этого конкурента.

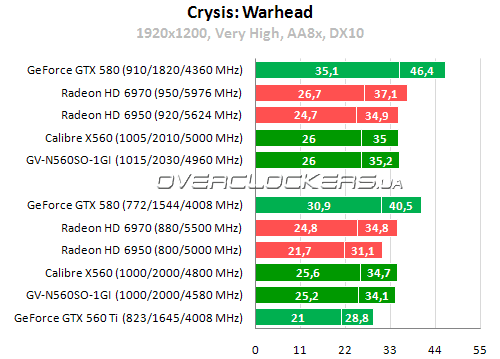

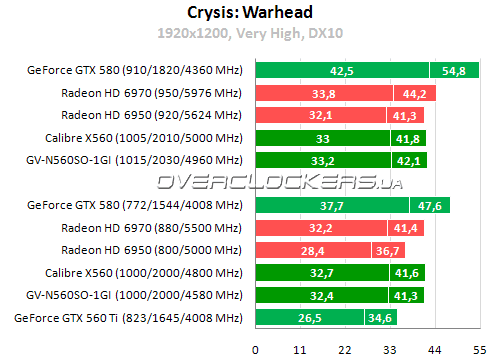

Crysis: Warhead

Crysis: Warhead

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

В этой игре наблюдается полный триумф видеокарт Gigabyte и Sparkle. Они не уступают Radeon HD 6970, а при активном сглаживании даже немного обходят флагмана AMD по минимальному fps! Разница с GeForce GTX 580 составляет примерно 15% в режиме без сглаживания и до 20% при включенном антиалиасинга. Sparkle благодаря более высокой частоте памяти выигрывает до 1,5% у Gigabyte GV-N560SO-1GI.

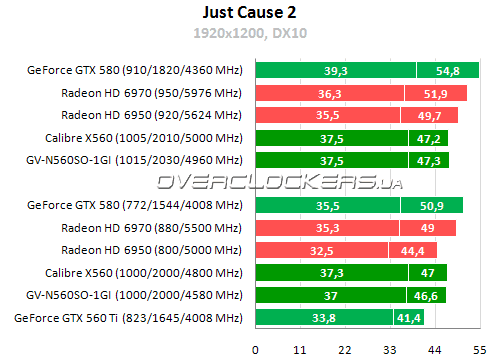

Just Cause 2

Just Cause 2

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

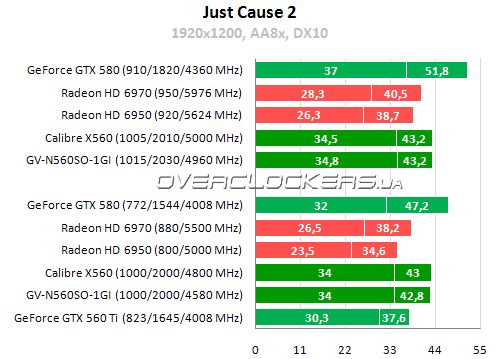

В Just Cause 2 наши видеоадаптеры готовы даже немного потягаться с гигантом GeForce GTX 580 — они обходят его по минимальному fps, но по среднему показателю уступают. Немного странно, но аналогичная расстановка сил у нас была при первом тестировании GeForce GTX 560 Ti на более старых драйверах. Тогда по минимальной частоте кадров разогнанная новинка соперничала со старшими моделями. Старший Radeon может противостоять чемпионам только в простом режиме, при включении сглаживания он уступает им до 12–13% по среднему fps и более 25% по минимальному показателю.

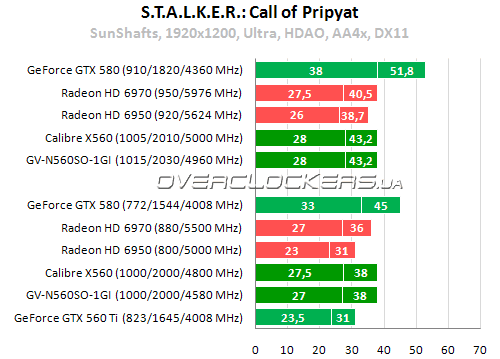

S.T.A.L.K.E.R.: Call of Pripyat

S.T.A.L.K.E.R.: Call of Pripyat

Переходим к играм, поддерживающих DirectX 11.

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

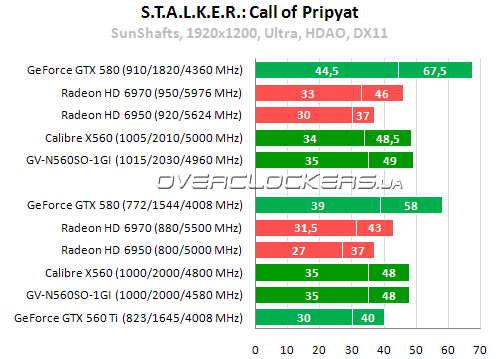

Еще одна уверенная победа топовых GeForce GTX 560 Ti над Radeon HD 6970. Но в этот раз соперник AMD снижает отрыв до минимума, и именно в тяжелом режиме со сглаживанием.

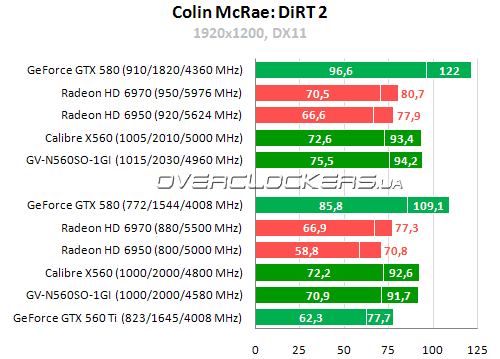

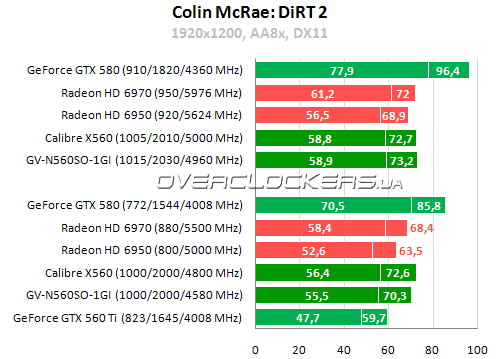

Colin McRae: DiRT 2

Colin McRae: DiRT 2

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

В простом режиме Radeon HD 6970 снова плетется позади GV-N560SO-1GI и Calibre X560. Зато при включении полноэкранного сглаживания он выигрывает 3,5-5% по минимальному fps.

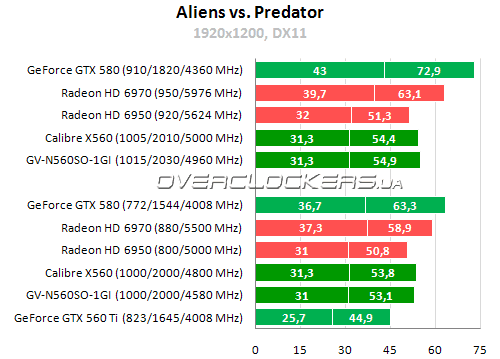

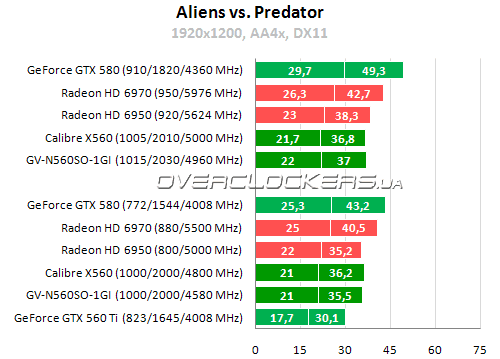

Aliens vs. Predator

Aliens vs. Predator

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Эта игра более благосклонна к графическим ускорителям AMD, так что видеокарты на базе GF114 не могут составить конкуренции Radeon HD 6970, но младший Cayman они обходят вполне уверенно. Radeon HD 6950 немного отыгрывается при разгоне, хотя и в этом случае его преимущество над старшими GeForce GTX 560 Ti крошечное.

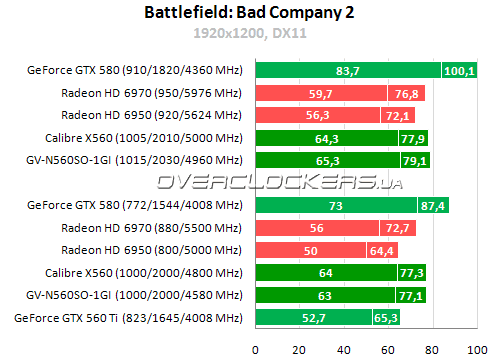

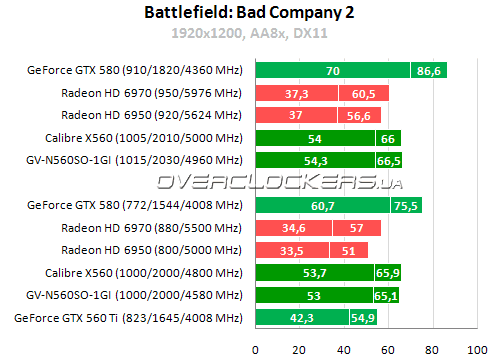

Battlefield: Bad Company 2

Battlefield: Bad Company 2

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Видеокарты AMD не выдерживают напора ускорителей NVIDIA, особенно сильно они сдают позиции при включении самого качественного режима сглаживания — даже с разгоном Radeon HD 6970 не в состоянии соперничать с Gigabyte GV-N560SO-1GI и Sparkle Calibre X560. Между двумя соперниками зеленого лагеря в номинале разница около одного процента. При разгоне впереди оказывается Gigabyte с таким же крошечным преимуществом.

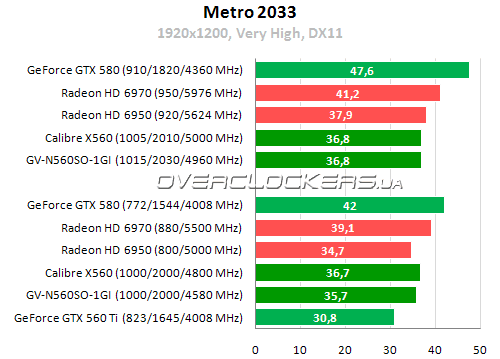

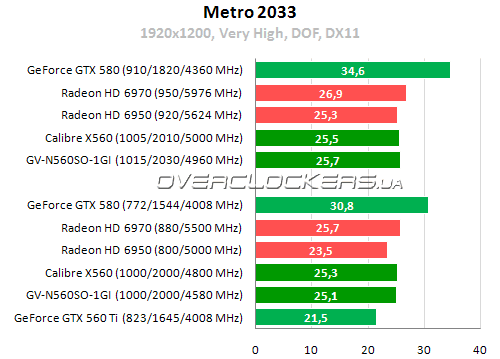

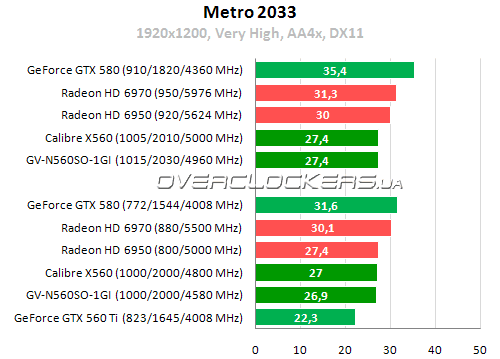

Metro 2033

Metro 2033

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

В этой игре Radeon демонстрируют лучшие результаты при активном сглаживании. Впервые Radeon HD 6950 даже обходит старшие GeForce GTX 560 Ti, пусть и с мизерным преимуществом. Вот только производительности видеокарт для такого режима маловато и придется ограничиться режимами без сглаживания. И вот тогда уже наши GeForce занимают нишу между младшим и старшим Cayman.

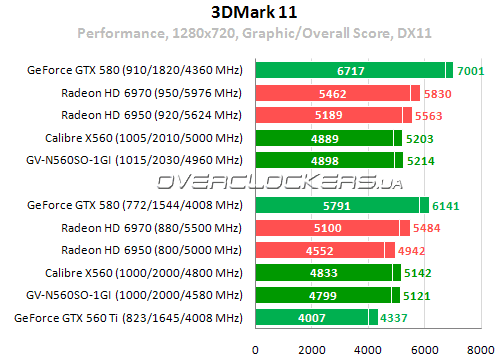

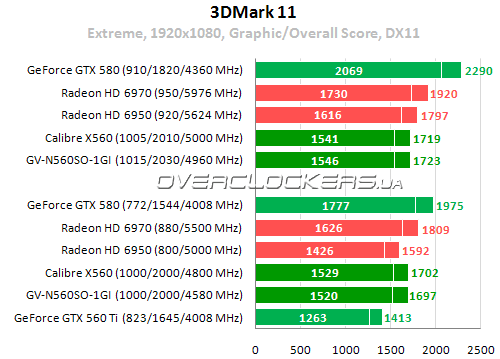

3DMark 11

3DMark 11

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Результаты тестирования Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

В этом тесте рассматриваемые видеокарты по уровню производительности вновь оказываются между Radeon HD 6950 и Radeon HD 6970.


Выводы

Впечатления от обеих видеокарт исключительно положительные. Они демонстрируют отличный уровень производительности, легко обходя Radeon HD 6950, а в некоторых приложениях и старший Radeon HD 6970. Это просто великолепный результат, особенно если вспомнить, что речь идет о сравнении топового графического ускорителя AMD и моделей, которые в иерархии NVIDIA занимают третью позицию в списке производительных однопроцессорных графических ускорителей. Такой успех обеспечивается мощным заводским разгоном, который не каждому простому GeForce GTX 560 Ti по плечу.

Sparkle Calibre X560 является самым быстрым видеоадаптером среди GeForce GTX 560 Ti благодаря самым высоким частотам. При этом видеокарта еще довольно тихая и система охлаждения поддерживает очень низкую температуру GPU. Но вот на качественное охлаждение VRM производитель поскупился. Радиатор здесь такой же скромный, как и у Sparkle Calibre X460G. Но если для старой модели его хватало, то новинка будет стабильно работать при организации правильного охлаждения внутри корпуса. Дополнительный вентилятор на обдув или поднятие оборотов вентиляторов у кулера в сочетании со снижением питающего напряжения помогут избавиться от вероятности перегрева. Может и не идеальный во всех отношениях продукт, зато производительность его просто на высоте. Так что Calibre X560 заслуживает награду «Лучший продукт»!

Выбор редакции: лучший продукт

Инженеры Gigabyte не ограничились стандартным дизайном. Их продукт имеет усиленную систему питания и более качественное исполнение. В номинале он немного уступает Sparkle Calibre, потому что рабочая частота памяти ниже на 220 МГц. Но на деле такая разница выливается в отставание в один процент, а то и меньше. Шум более заметный, но зато нет опасности перегрева компонентов, и все работает абсолютно стабильно. Но самое главное, что более качественный дизайн платы и более продуманное охлаждение обеспечивают еще и небольшой запас для дополнительного разгона. Это лучший выбор для геймера и оверклокера. И без сомнения, Gigabyte GV-N560SO-1GI «Лучший продукт»!
