Чемпионы среди GeForce GTX 560 Ti. Обзор Gigabyte GV-N560SO-1GI и Sparkle Calibre X560

Sparkle Calibre X560

Следующий чемпион попал к нам в полном обмундировании, т.е. в коробке с полноценной комплектацией.

Sparkle Calibre X560

Sparkle Calibre X560

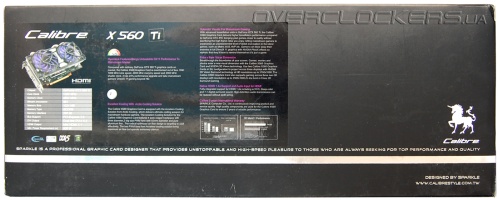

Стиль оформлений упаковки довольно простой, но выглядит все солидно. Название модели и ее технические характеристики приведены на наклейке с обратной стороны.

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • два переходника питания molex/PCI-E;
  • кабель mini-HDMI/HDMI;
  • диск с драйверами;
  • инструкции.

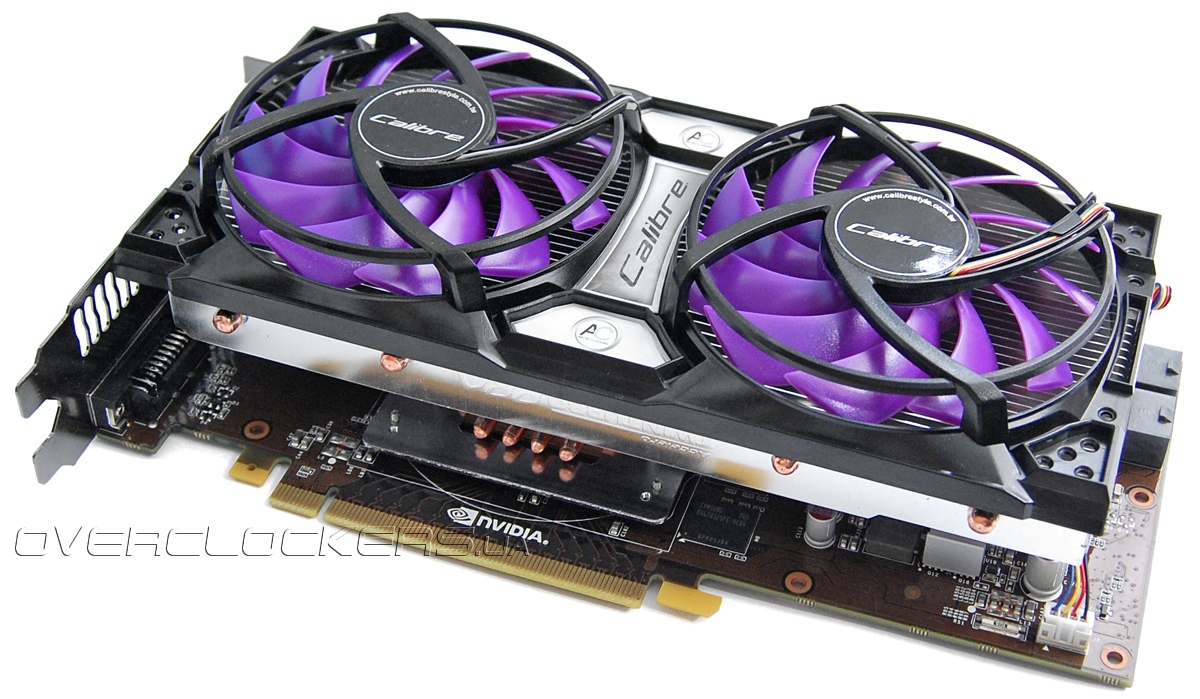

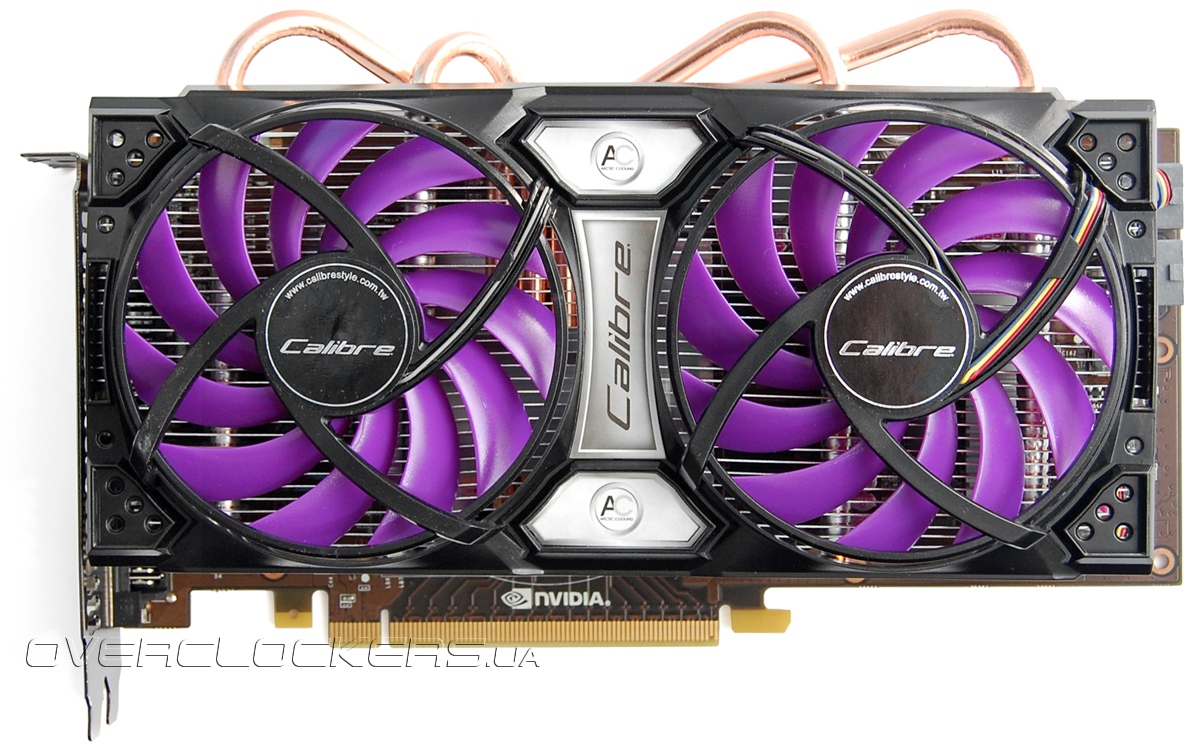

Когда мы извлекли видеоадаптер, то были немного удивлены. Перед нами была почти полная копия Calibre X460G, с которым мы познакомились совсем недавно, — схожая по дизайну плата, выполненная на текстолите коричневого цвета, для охлаждения которой используется система охлаждения Accelero Twin Turbo Pro

Sparkle Calibre X560

Sparkle Calibre X560

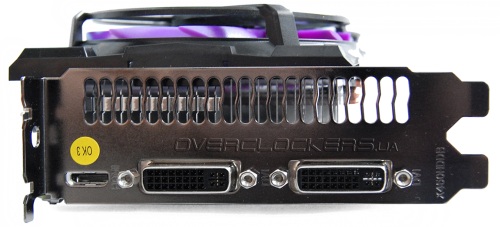

На заднюю панель выведены два разъема DVI и один mini-HDMI.

Sparkle Calibre X560

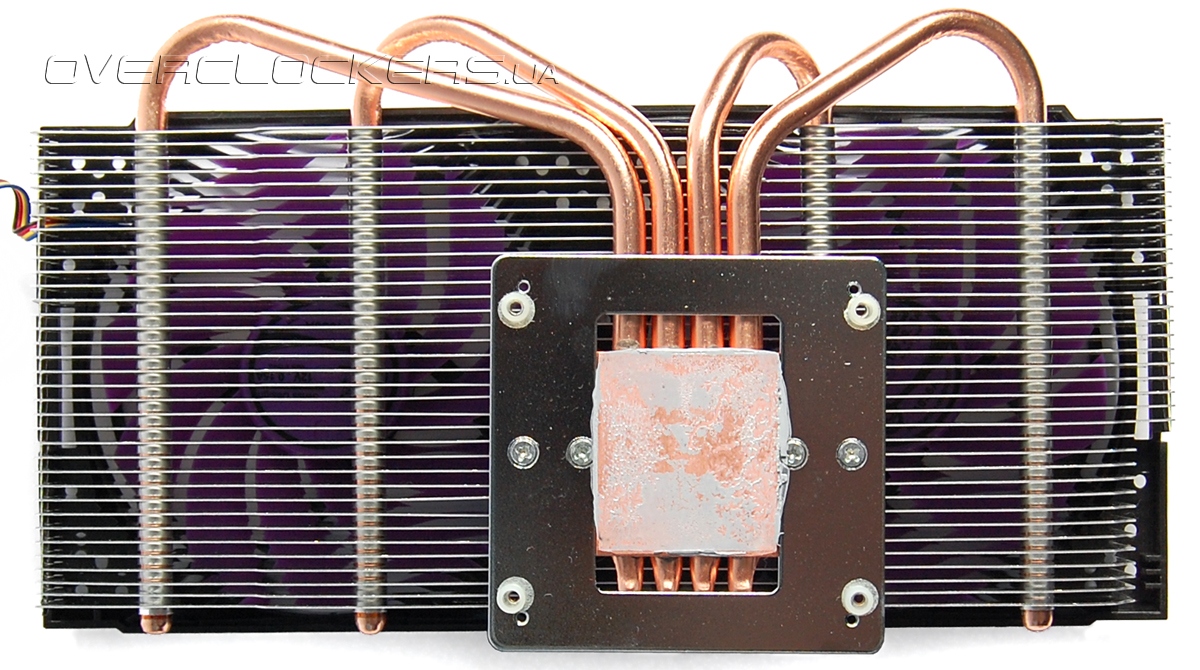

Кулер Accelero имеет простую конструкцию — 35 пластин нанизаны на четыре медные тепловые трубки. Форма пластин простая, они приподняты над основанием и кулер вместе с вентиляторами занимает три слота расширения.

Sparkle Calibre X560

Sparkle Calibre X560

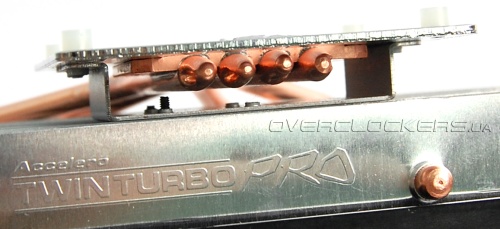

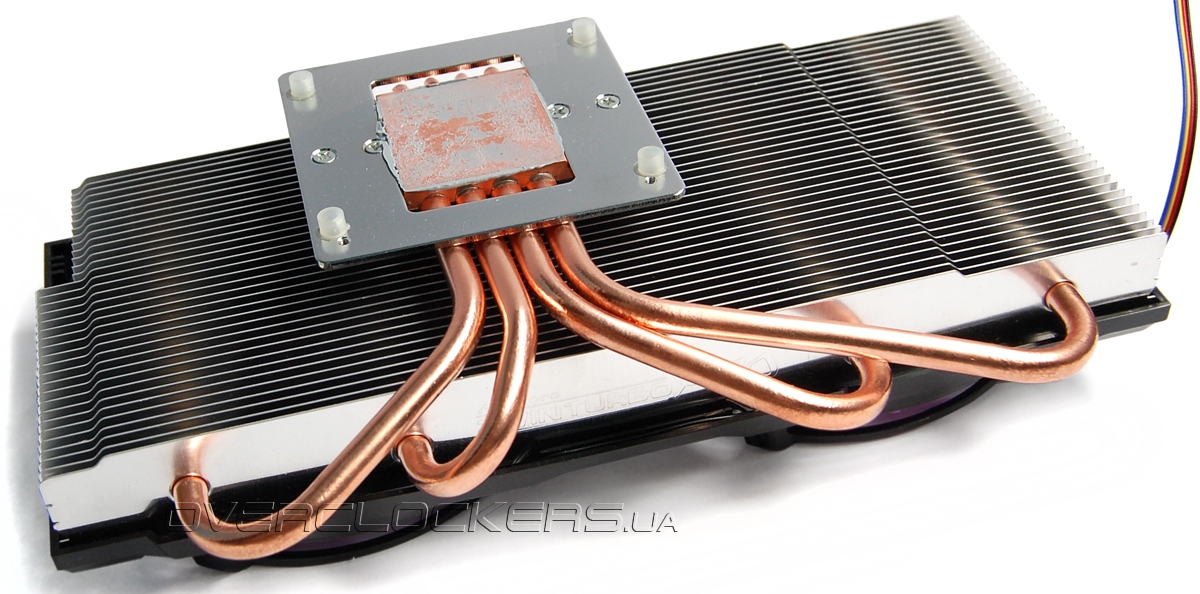

Площадь основания немного меньше площади крышки кристалла. Трубки уложены в канавки, все хорошо пропаяно. Но сверху трубки ничем не накрыты, дополнительная пластина, прижимающая их к основанию, могла увеличить площадь контакта и немного поднять эффективность теплообмена.

Sparkle Calibre X560

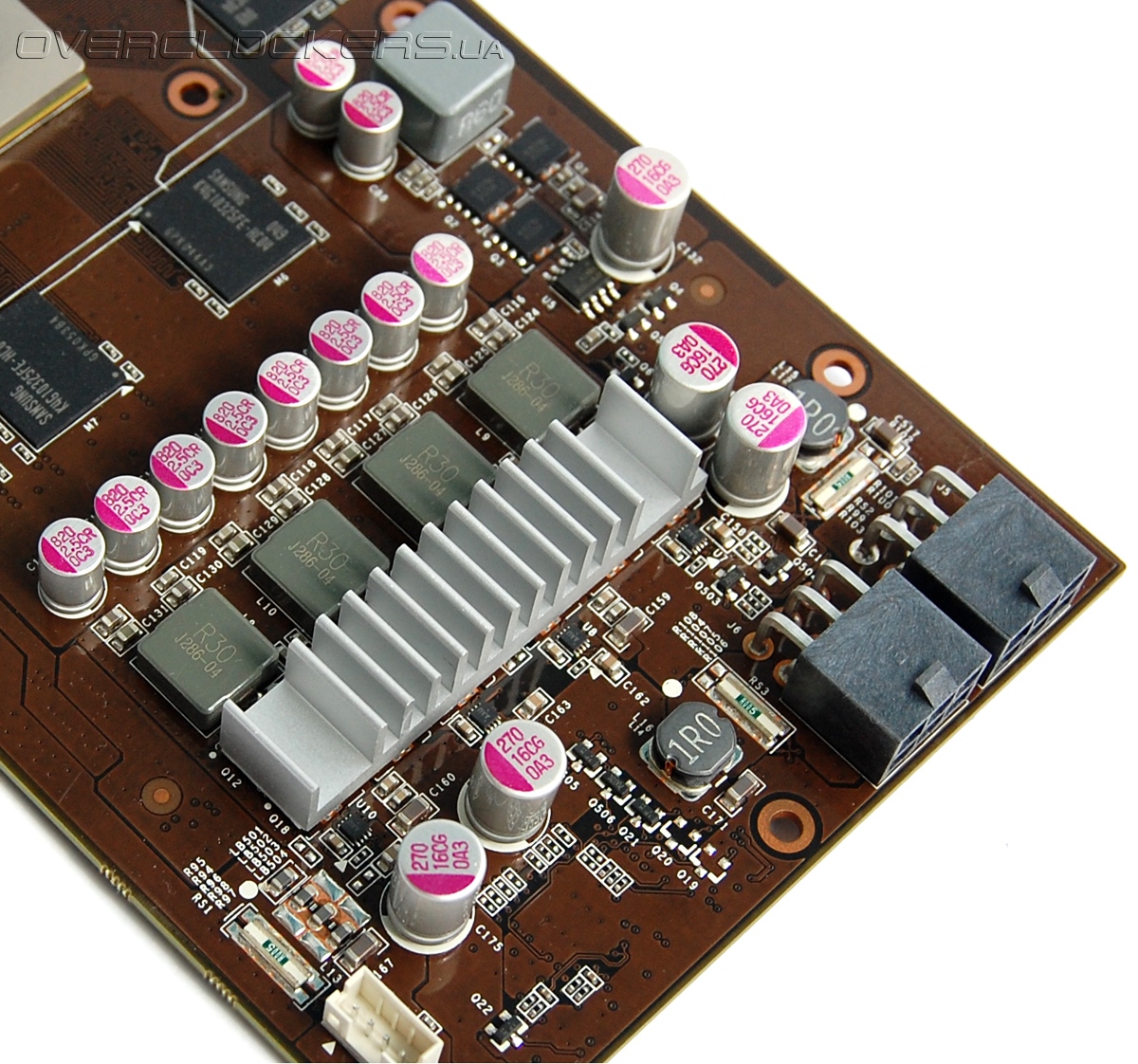

На силовые элементы установлен скромный по размерам радиатор. Контакт осуществляется через термоклей.

Sparkle Calibre X560

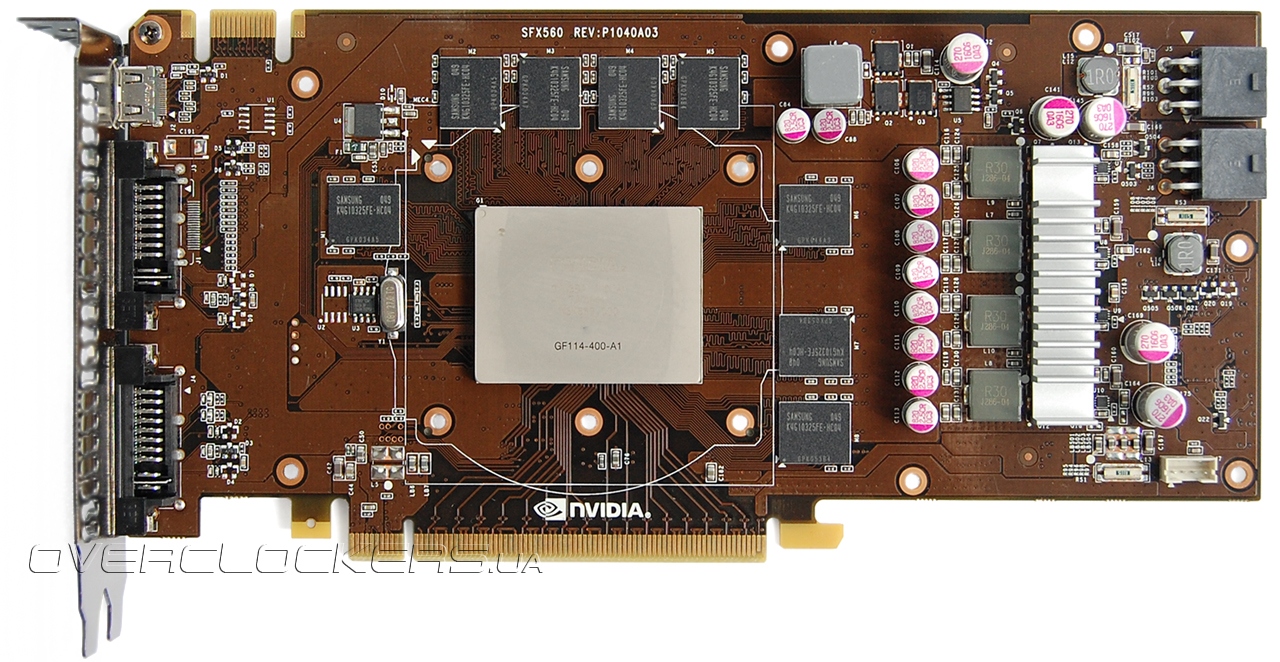

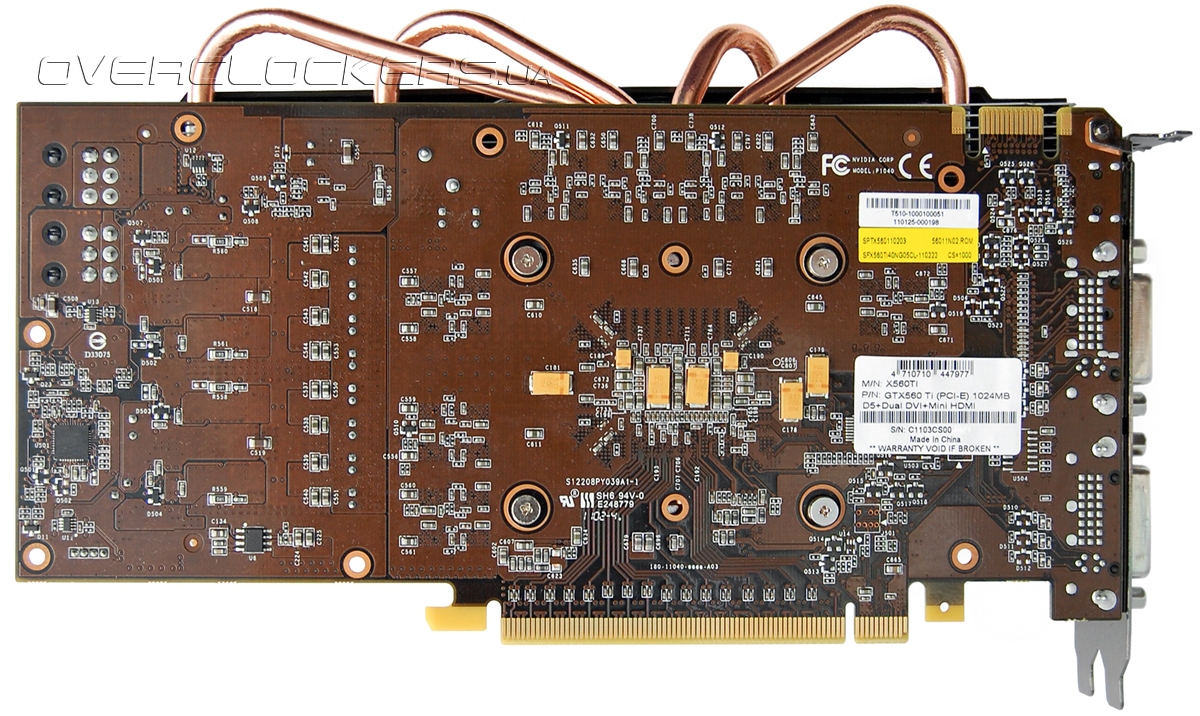

Печатная плата выполнена по референсному дизайну. Необычный вид придает сочетание коричневого цвета текстолита и желтой окраски танталовых конденсаторов.

Sparkle Calibre X560

Sparkle Calibre X560

Подсистема питания GPU включает четыре фазы под управлением контроллера NCP5388, памяти — одну фазу.

NCP5388

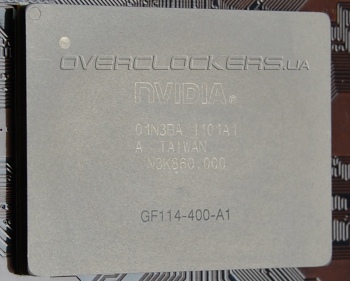

Графический процессор GF114-400-A1 является наследником GF110, но оперирует уже всеми 384 потовыми процессорами.

GF114-400-A1

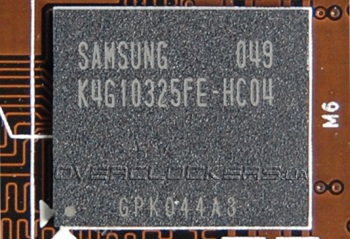

Микросхемы памяти — Samsung K4G10325FE-HC04 со временем доступа 0,4 нс. Точно такие же распаяны у Gigabyte GV-N560SO-1GI.

Samsung K4G10325FE-HC04

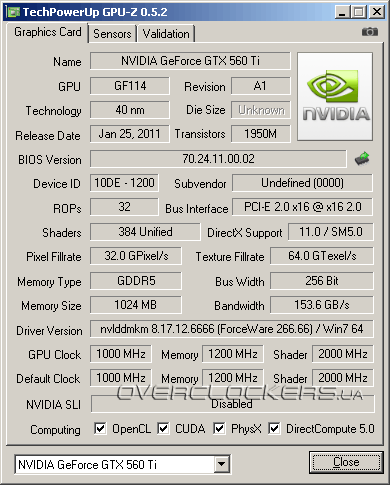

Частотная формула Sparkle Calibre X560 — 1000/2000/4800 МГц. Память на 220 МГц быстрее, чем у представителя Gigabyte. Относительно стандартных характеристик мы имеем заводской разгон в 21,5% и 20% для ядра и памяти. И это единственный GeForce GTX 560 Ti на рынке со столь мощными частотными характеристиками.

Sparkle Calibre X560

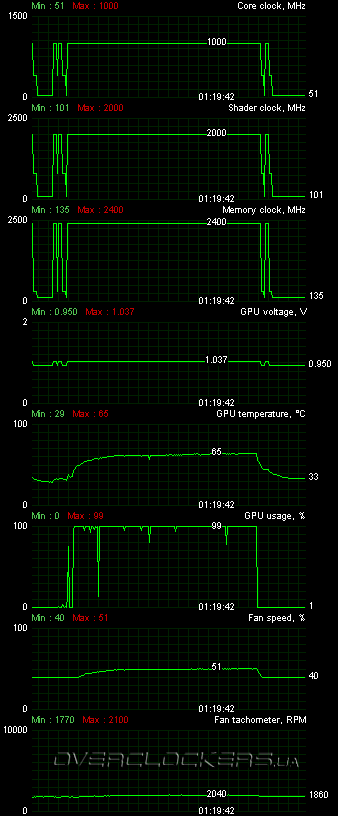

При нашем стандартном 12-минутном тесте Crysis: Warhead на максимальных настройках качества в разрешении 1920x1200 со сглаживанием ядро прогрелось лишь до 65 °С (при 23 градусах в помещении). Великолепный результат, учитывая, что уровень шума меньше, чем у Gigabyte GV-N560SO-1GI.

Sparkle Calibre X560

Быстрее, холоднее и тише — идеальная карта? А вот и не совсем. Температура ядра хоть и низкая, но плата просто раскалена. Радиатор на силовых элементах справляется со своей задачей с трудом. Это и неудивительно, ведь размеры его скромные, а питающее напряжение GPU очень высокое — 1,037 В (хотя реальное его значение может быть и ниже). Наш экземпляр после полутора часа активной работы в игровых тестах стал вести себя немного нестабильно в некоторых приложениях. Можно поднять обороты обдувающих вентиляторов, но мы просто установили возле корпуса тихоходный вентилятор X-Silent 140 на 900 об/мин для обдува видеокарты. В современных корпусах почти всегда имеется вентилятор на боковой панели, так что их владельцы никогда не столкнутся с проблемами перегрева Calibre X560. А вот в корпусе с глухой стенкой и плохой вентиляцией использование видеокарты потребует ручной регулировки оборотов обдувающих вентиляторов кулера в сторону их увеличения.

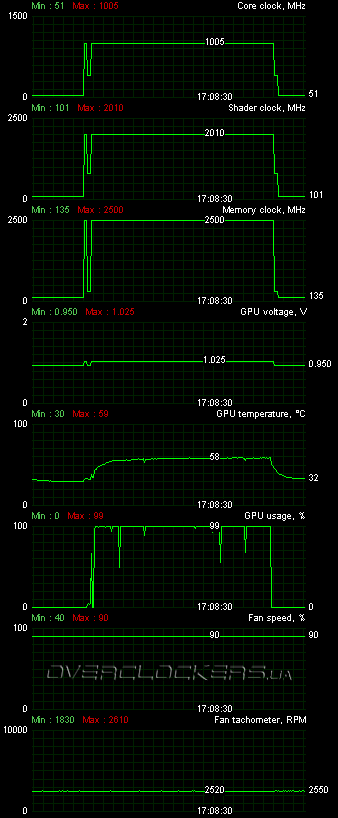

В таких условиях выжать больше мегагерц из GPU не удалось. Хотя дело тут уже было не в перегреве, потенциал GF114 у этой видеокарты был явно меньше. Пройти все тесты нам удалось лишь на 1005 МГц. Зато память смогла покорить круглую цифру в 5 ГГц, но это дополнительно «подогревало» всю плату и мы даже немного снизили напряжение на ядре, чтобы спокойно пройти тесты на частотах 1005/2010/5000 МГц.

Sparkle Calibre X560

Итоговый разгон скромный, инженеры Sparkle изначально выжали все «соки» из референсного GeForce GTX 560 Ti. Продемонстрировать большее видеокарта может разве что при экстремальном охлаждении.
