Трио GeForce GTX 560 Ti от Gainward, включая Phantom и Golden Sample

Недавно выпущенный наследник GeForce GTX 460 стал еще одним успешным решением в своей ценовой категории. Новый GeForce GTX 560 Ti не только продемонстрировал очень весомый прирост производительности относительно предшественника, но и, как убедились в недавнем обзоре, смог даже потягаться во многих игровых приложениях с Radeon HD 6950. Несмотря на значительно возросшие рабочие частоты, в запасе у видеокарты имеется еще неплохой разгонный потенциал, благодаря чему рынок быстро наводнили нестандартные разогнанные модели.

В данной статье мы рассмотрим несколько таких видеоадаптеров от компании Gainward, которые выполнены по нерефенсному дизайну и оснащены нестандартными системами охлаждения.


Gainward GeForce GTX 560 Ti 1024MB GDDR5

Начнем мы с младшего представителя в линейке GeForce GTX 560 Ti, который не имеет заводского разгона.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Поставляется данный продукт в небольшой коробке.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Комплектуется следующими аксессуарами:
  • переходником питания с двух molex на PCI-E 6-pin;
  • диском с драйверами;
  • талоном со скидкой 25% на видеоредактор Super LoiLoScope;
  • инструкцией.

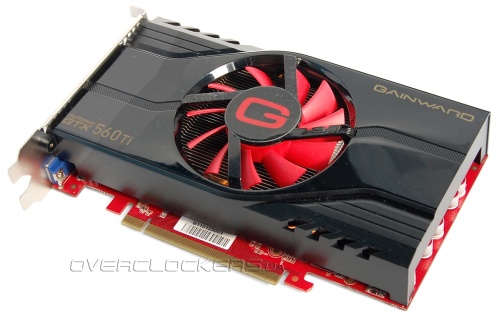

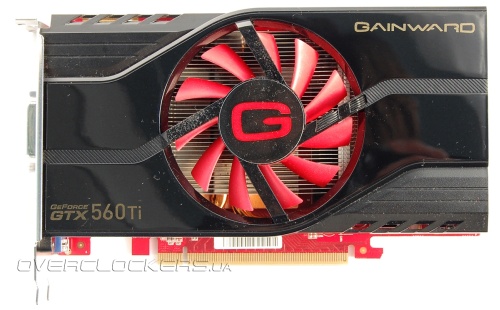

Видеокарта очень компактная, ее длина всего лишь 19 см. Лицевая сторона закрыта двухслотовой системой охлаждения с черным пластиковым кожухом. Красный цвет вентилятора и платы удачно сочетается с черным кулером — выглядит симпатично.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Gainward GeForce GTX 560 Ti 1024MB GDDR5

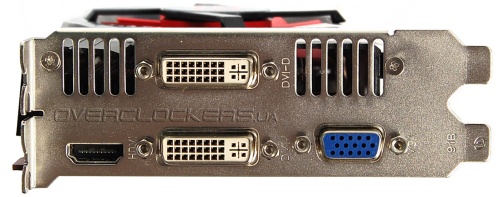

На заднюю панель выведена пара разъемов DVI в сочетании с HDMI и D-Sub.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

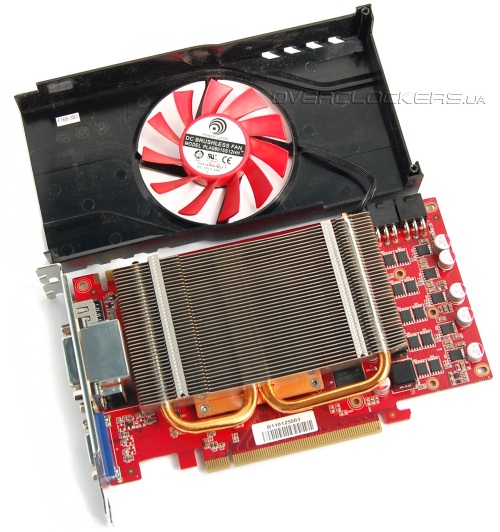

Верхний кожух снимается без полного демонтажа системы охлаждения. Под ним скрывается карта, очень напоминающая Palit GeForce GTX 460 Sonic Platinum. Печатная плата, радиатор на GPU — все идентично.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Для активного охлаждения установлен вентилятор Power Logic PLA08015S12HH диаметром 80 мм (лопасти 75 мм).

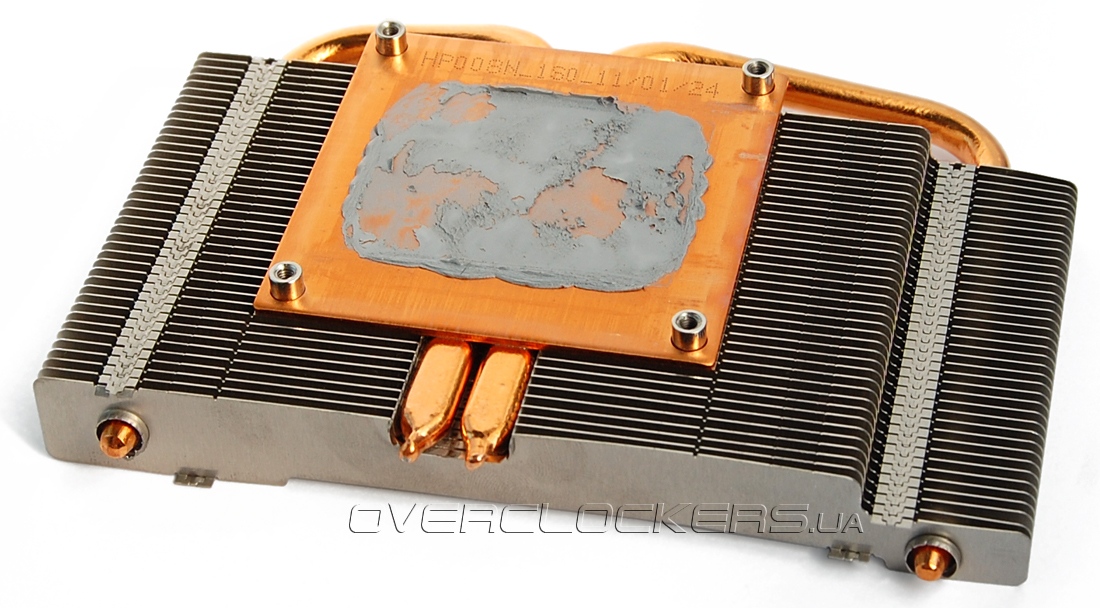

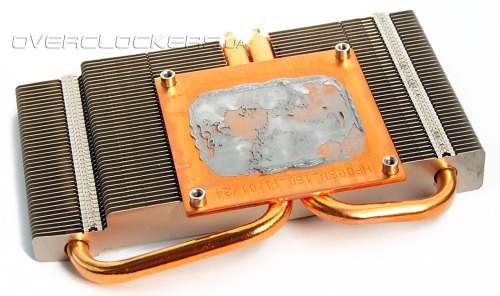

Конструкция радиатора довольно простая — большое медное основание, две тепловые трубки и массив тонких алюминиевых пластин.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

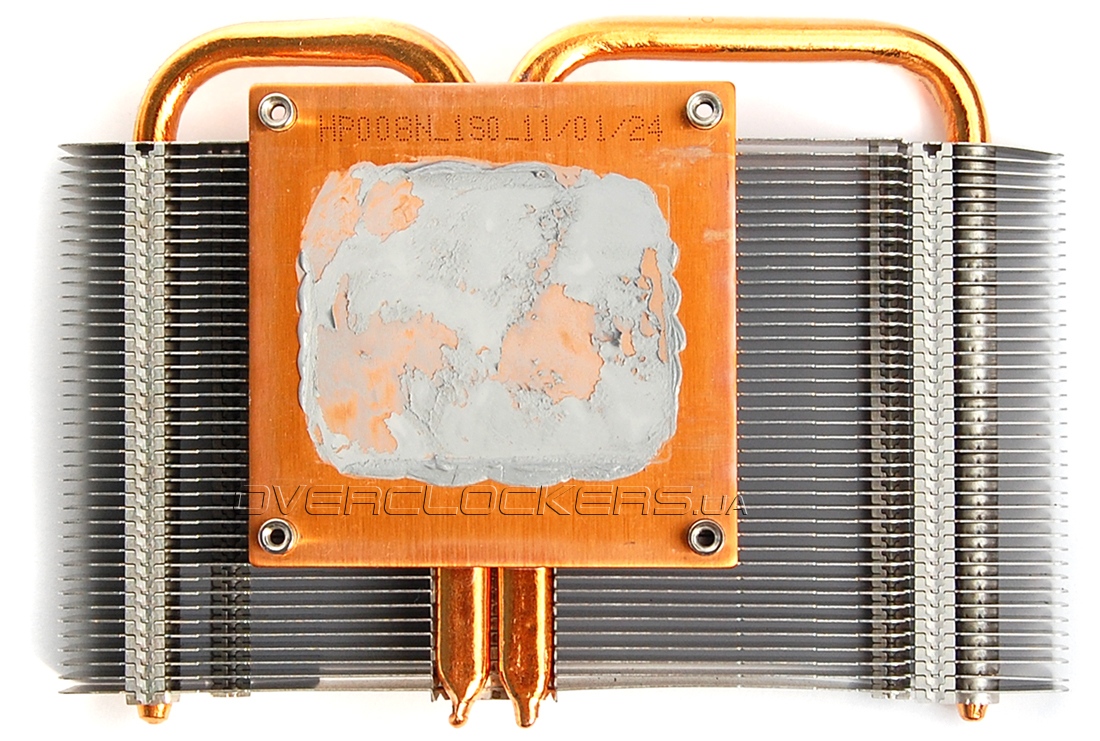

Основание тонкое, без желобков, поэтому трубки приплюснуты для увеличения площади контакта.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Gainward GeForce GTX 560 Ti 1024MB GDDR5

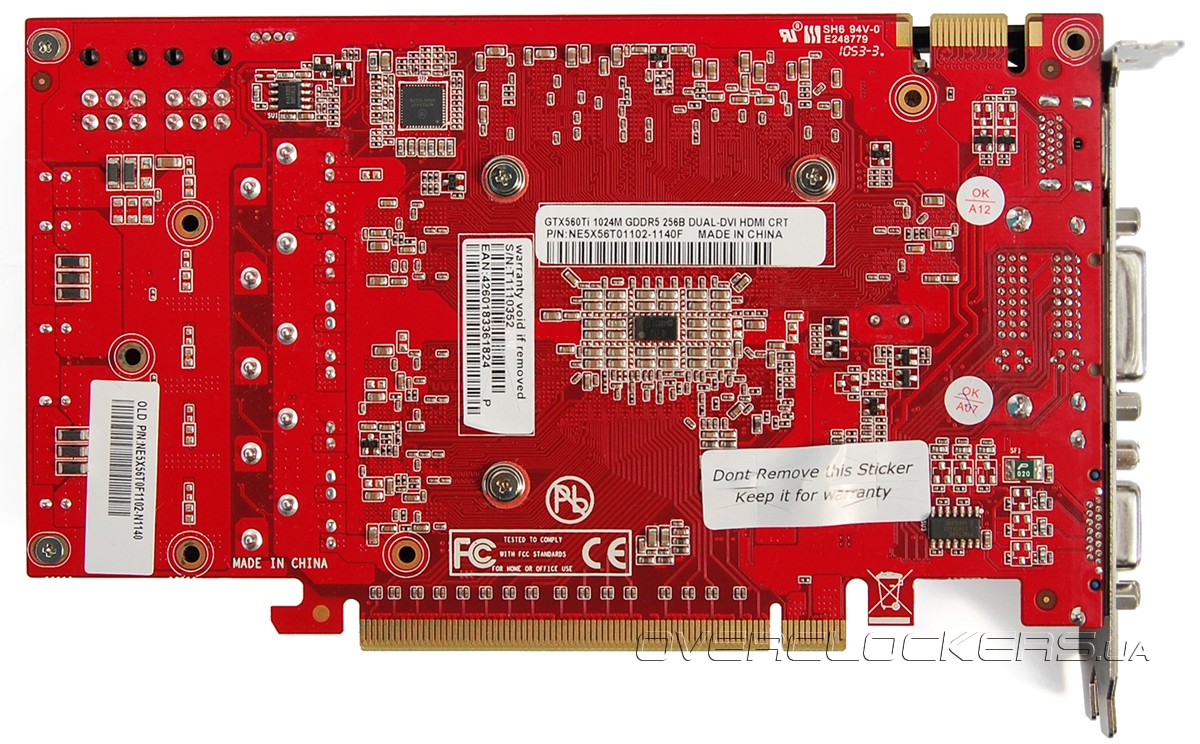

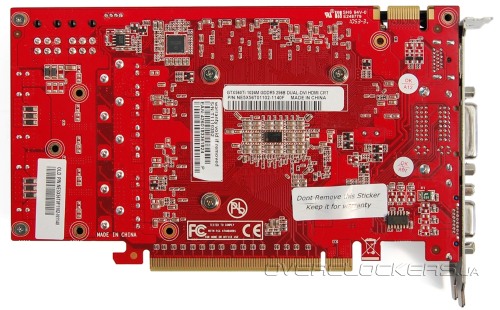

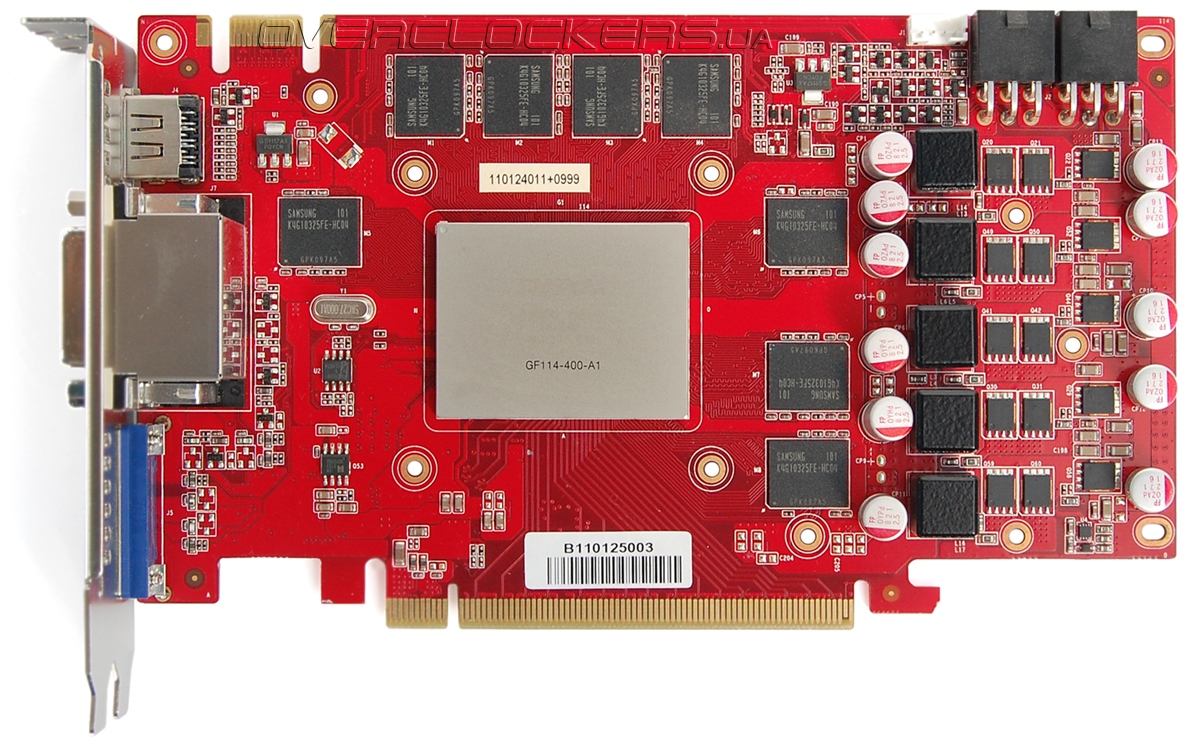

Печатная плата действительно повторяет серию продуктов Palit GeForce GTX 460 и ничем не отличается от недавно рассмотренного нами Palit GeForce GTX 560 Ti Sonic. Gainward входит в состав Palit Group, так что нет ничего удивительного в идентичности всех этих моделей. Изготавливаются они на одних производственных мощностях, но под разными торговыми марками.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Gainward GeForce GTX 560 Ti 1024MB GDDR5
Управление питанием GPU (четыре фазы) осуществляет контроллер NCP5395T от ON Semiconductor, памяти — контроллер Richtek RT9259.

ON Semiconductor NCP5395T и Richtek RT9259

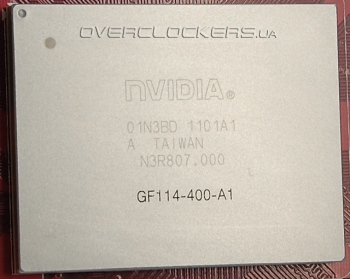

Графический процессор накрыт большой защитной крышкой. В последних GPU маркировка наносится светлым цветом, четко виден лишь идентификационный номер чипа GF114-400-A1.

GF114-400-A1

Объем памяти стандартный — один гигабайт. Распаяно восемь микросхем Samsung K4G10325FE-HC04 со временем выборки 0,4 нс.

Samsung K4G10325FE-HC04

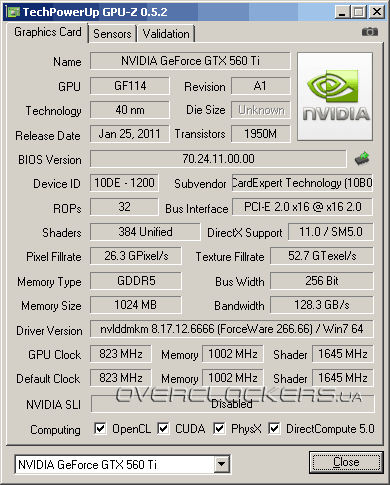

Ядро функционирует на 823/1645 МГц (стандарт 822/1644 МГц), память на 4008 МГц.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

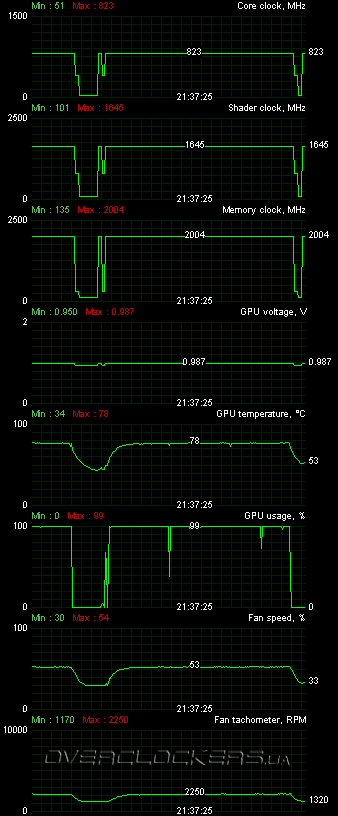

При нагрузке Crysis Warhead на максимальных настройках качества в разрешении 1920x1200 со сглаживанием ядро прогрелось до 78 °С (при 23 градусах в помещении). Вентилятор при этом раскручивался до 2250 об/мин.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

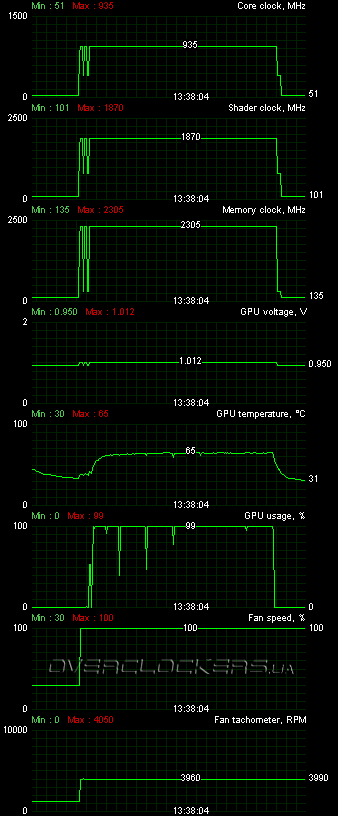

Зафиксировав через MSI Afterburner обороты вентилятора на 100%, мы смогли разогнать видеокарту по ядру до 935/1870 МГц, память покорила отметку в 4610 МГц.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Карта Palit Sonic продемонстрировала результат на 20 МГц лучше для GPU, и на 30 МГц выше по частоте памяти.
