Трио GeForce GTX 560 Ti от Gainward, включая Phantom и Golden Sample

Недавно выпущенный наследник GeForce GTX 460 стал еще одним успешным решением в своей ценовой категории. Новый GeForce GTX 560 Ti не только продемонстрировал очень весомый прирост производительности относительно предшественника, но и, как убедились в недавнем обзоре, смог даже потягаться во многих игровых приложениях с Radeon HD 6950. Несмотря на значительно возросшие рабочие частоты, в запасе у видеокарты имеется еще неплохой разгонный потенциал, благодаря чему рынок быстро наводнили нестандартные разогнанные модели.

В данной статье мы рассмотрим несколько таких видеоадаптеров от компании Gainward, которые выполнены по нерефенсному дизайну и оснащены нестандартными системами охлаждения.


Gainward GeForce GTX 560 Ti 1024MB GDDR5

Начнем мы с младшего представителя в линейке GeForce GTX 560 Ti, который не имеет заводского разгона.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Поставляется данный продукт в небольшой коробке.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Комплектуется следующими аксессуарами:
  • переходником питания с двух molex на PCI-E 6-pin;
  • диском с драйверами;
  • талоном со скидкой 25% на видеоредактор Super LoiLoScope;
  • инструкцией.
Видеокарта очень компактная, ее длина всего лишь 19 см. Лицевая сторона закрыта двухслотовой системой охлаждения с черным пластиковым кожухом. Красный цвет вентилятора и платы удачно сочетается с черным кулером — выглядит симпатично.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Gainward GeForce GTX 560 Ti 1024MB GDDR5

На заднюю панель выведена пара разъемов DVI в сочетании с HDMI и D-Sub.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Верхний кожух снимается без полного демонтажа системы охлаждения. Под ним скрывается карта, очень напоминающая Palit GeForce GTX 460 Sonic Platinum. Печатная плата, радиатор на GPU — все идентично.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Для активного охлаждения установлен вентилятор Power Logic PLA08015S12HH диаметром 80 мм (лопасти 75 мм).

Конструкция радиатора довольно простая — большое медное основание, две тепловые трубки и массив тонких алюминиевых пластин.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Основание тонкое, без желобков, поэтому трубки приплюснуты для увеличения площади контакта.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Печатная плата действительно повторяет серию продуктов Palit GeForce GTX 460 и ничем не отличается от недавно рассмотренного нами Palit GeForce GTX 560 Ti Sonic. Gainward входит в состав Palit Group, так что нет ничего удивительного в идентичности всех этих моделей. Изготавливаются они на одних производственных мощностях, но под разными торговыми марками.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Gainward GeForce GTX 560 Ti 1024MB GDDR5
Управление питанием GPU (четыре фазы) осуществляет контроллер NCP5395T от ON Semiconductor, памяти — контроллер Richtek RT9259.

ON Semiconductor NCP5395T и Richtek RT9259

Графический процессор накрыт большой защитной крышкой. В последних GPU маркировка наносится светлым цветом, четко виден лишь идентификационный номер чипа GF114-400-A1.

GF114-400-A1

Объем памяти стандартный — один гигабайт. Распаяно восемь микросхем Samsung K4G10325FE-HC04 со временем выборки 0,4 нс.

Samsung K4G10325FE-HC04

Ядро функционирует на 823/1645 МГц (стандарт 822/1644 МГц), память на 4008 МГц.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

При нагрузке Crysis Warhead на максимальных настройках качества в разрешении 1920x1200 со сглаживанием ядро прогрелось до 78 °С (при 23 градусах в помещении). Вентилятор при этом раскручивался до 2250 об/мин.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Зафиксировав через MSI Afterburner обороты вентилятора на 100%, мы смогли разогнать видеокарту по ядру до 935/1870 МГц, память покорила отметку в 4610 МГц.

Gainward GeForce GTX 560 Ti 1024MB GDDR5

Карта Palit Sonic продемонстрировала результат на 20 МГц лучше для GPU, и на 30 МГц выше по частоте памяти.

Gainward GeForce GTX 560 Ti 1024MB Phantom

Следующая модель относится к серии Phantom.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Gainward GeForce GTX 560 Ti 2048MB Phantom

Упаковка стандартная, комплект поставки тоже:
  • переходник питания с двух molex на PCI-E 6-pin;
  • диск с драйверами;
  • талон со скидкой 25% на видеоредактор Super LoiLoScope;
  • инструкция.
Отличительно чертой представителей линейки Phantom является особая конструкция системы охлаждения — вентиляторы расположены под радиатором, прямо над платой.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Gainward GeForce GTX 560 Ti 2048MB Phantom

Gainward GeForce GTX 560 Ti 2048MB Phantom

По размерам карта не отличается от собратьев, только толщина стала больше. Вместо двух слотов система охлаждения теперь занимает два с половиной, что отлично видно при взгляде сбоку. Набор внешних интерфейсов стандартен: D-Sub, два DVI плюс HDMI.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Верхний кожух снимается отдельно от кулера. Под ним скрывается радиатор с черным никелированным покрытием.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Gainward GeForce GTX 560 Ti 2048MB Phantom

Конструкция с двумя вентиляторами накрывает всю плату, что обеспечивает отличный обдув всех компонентов.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Используемые вентиляторы Power Logic PLA08015S12HH крепятся прямо к радиатору. Его пронизывают четыре тепловые трубки, выходящие из основания с «гребешками» с обратной стороны. Таким образом, нижняя пластина играет роль небольшого вспомогательного радиатора.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Gainward GeForce GTX 560 Ti 2048MB Phantom

Плата полностью идентична уже упоминавшимся моделям Palit серии GTX 460 и другим GeForce GTX 560 Ti от Gainward и Palit.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Стандартная четырехфазная схема питания GPU под управлением ШИМ-контроллера NCP5395T, софтвольтмод поддерживается. За питание памяти GDDR5 отвечает RT9259.

ON Semiconductor NCP5395T и Richtek RT9259

Графический чип GF114 собственной персоной:

GF114-400-A1

Используются микросхемы памяти Samsung K4G10325FE-HC04, которые рассчитаны на 5 ГГц.

Samsung K4G10325FE-HC04

Заводской разгон у Phantom скромный. Частоты ядра повышены лишь на 1,5% — с 822/1644 до 835/1670 МГц, память быстрее на 2,2% — 4100 МГц вместо 4008 МГц.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Данный видеоадаптер оказался самым тихим на фоне своих товарищей. И температура ядра в игровом режиме была самая низкая. При 12-минутной нагрузке Crysis Warhead на максимальных настройках качества температура не поднялась выше 71 °С. Вентиляторы раскручивались до 1800 об/мин.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Разгон ядра небольшой — всего 935 МГц при 1,012 В (в номинале 0,987 В). Как видим, и второй вентилятор не помог достичь более высоких частот. Но чувствуется, что потенциал еще есть, и при наличии радиатора на VRM разгон мог быть повыше. Зато память порадовала результатом в 4800 МГц.

Gainward GeForce GTX 560 Ti 2048MB Phantom

И это тоже не предел, некоторые тесты удавалось пройти и на 4900 МГц, но хороший прогрев приводил к сбою видеоадаптера.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

«Золотой» GeForce GTX 560 Ti упакован в стандартную для Gainward коробку с небольшой наклейкой Golden Sample на лицевой стороне.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Комплект типичный:
  • переходник питания с двух molex на PCI-E 6-pin;
  • диск с драйверами;
  • талон со скидкой 25% на видеоредактор Super LoiLoScope;
  • инструкция.
Внешне видеокарта напоминает уже знакомый нам Palit Sonic, только поменялся цвет вентиляторов — с оранжевого на красный, и форма кожуха системы охлаждения стала иной.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Чтобы убедиться в полной идентичности Gainward Golden Sample и Palit Sonic достаточно заглянуть под этот самый кожух.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Кулер состоит из двух секций, пронизанных тремя тепловыми трубками.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Трубки напаяны на медное основание, приплюснуты в месте контакта.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

За обдув отвечает пара стандартных вентиляторов Power Logic PLA08015S12HH с лопастями диаметром 75 мм. На силовых элементах нет радиатора, хотя монтажные отверстия под него предусмотрены.

Дизайн PCB ничем не отличается от прочих GeForce GTX 560 Ti от Palit и Gainward.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Система питания ядра реализована на контроллере NCP5395T, памяти — на RT9259.

ON Semiconductor NCP5395T и Richtek RT9259

Гигабайт видеопамяти набран восемью микросхемами Samsung K4G10325FE-HC04.

Samsung K4G10325FE-HC04

По частотным характеристикам Golden Sample вновь повторяет Sonic — 900/1800 МГц для ядра и 4200 МГц для памяти. В простое рабочие частоты снижаются до 51/101/270 МГц. Напряжение в 3D-режиме 1,012 В, в 2D — 0,95 В.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

В нашем стандартном тесте Crysis: Warhead ядро прогрелось до 78 °С при 23 градусах Цельсия в помещении. Вентиляторы раскручивались до 2250 об/мин. Горячее и шумнее чем Phantom, но и заводской разгон больше.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Повысить частоты нам удалось до 950/1900 МГц для ядра и до 4800 МГц для памяти.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Напряжение поднималось до 1,025 В. Для большего разгона GPU требовалось дальнейшее повышение питающего напряжения, но стабильности добиться уже не удавалось. Память тоже могла функционировать на больших частотах, но после хорошего прогрева начинали появляться артефакты.

Характеристики видеокарт

В нашем обзоре мы сравним рассмотренные видеокарты с их товарищем под маркой Palit и одночиповыми флагманами от AMD и NVIDIA. На примере моделей Gainward мы сможем оценить разницу между топовыми решениями и представителями среднего класса. Также в сравнение попал видеоадаптер Radeon HD 6870.

Видеоадаптер GeForce GTX 580 Palit GTX 560 Ti Sonic Gainward GTX 560 Ti Golden Sample Gainward GTX 560 Ti Phantom Gainward GeForce GTX 560 Ti Radeon HD 6970 Radeon HD 6870
Ядро GF110 GF114 GF114 GF114 GF114 Cayman XT Barts XT
Количество транзисторов, млн. шт 3000 1950 1950 1950 1950 2640 1700
Техпроцесс, нм 40 40 40 40 40 40 40
Площадь ядра, кв. мм 520 332 332 332 332 389 255
Количество потоковых процессоров 512 384 384 384 384 1536 1120
Количество текстурных блоков 64 64 64 64 64 96 56
Количество блоков рендеринга 48 32 32 32 32 32 32
Частота ядра, МГц 772 900 900 835 823 880 900
Частота шейдерного домена, МГц 1544 1800 1800 1670 1645 880 900
Шина памяти, бит 384 256 256 256 256 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4008 4200 4200 4100 4008 5500 4200
Объём памяти, МБ 1536 1024 1024 1024 1024 1024 1024
Поддерживаемая версия DirectX 11 11 11 11 11 11 11
Интерфейс PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.1 PCI-E 2.1
Заявленная максимальная потребляемая мощность, Вт 244 n/a n/a n/a 170 250-190 151


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core i7-965 EE (3,2@3,95 ГГц, BCLK 172 МГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1720 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-850HT (850 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйвер видеокарты Radeon HD 6870: ATI Catalyst 11.3;
  • драйвер видеокарты Radeon HD 6970: ATI Catalyst 11.4;
  • драйвер видеокарт GeForce GTX 560 Ti: NVIDIA GeForce 266.66;
  • драйвер видеокарты GeForce GTX 580: NVIDIA GeForce 266.58.
В операционной системе были отключены User Account Control, Superfetch, Windows Defender, файл подкачки и визуальные эффекты интерфейса.

Видеокарты были протестированы в нескольких игровых приложениях, поскольку большое сравнение GeForce GTX 560 Ti с конкурентами уже было на страницах нашего сайта, и вы можете обратиться к соответствующему материалу для более полной картины. Тесты проводились в разрешении 1920x1200, сглаживание включалось из меню игры, без принудительного форсирования через драйверы. Palit Sonic присутствует не на всех графиках, а только в тех режимах, в которых он был протестирован ранее.


Температурный режим

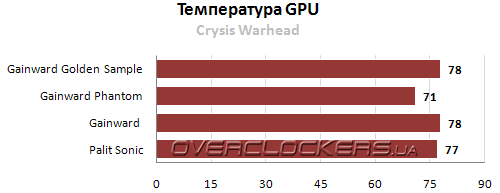

Небольшое сравнение видеокарт Gainward с Palit GeForce GTX 560 Ti Sonic. Прогрев осуществлялся только 12-минутным тестом Crysis: Warhead на максимальных настройках качества изображения (1920x1200, DirectX 10, Very High, AA8x) без программ стресс-тестирования. Температура воздуха в помещении 23 °С, боковая стенка корпуса открыта.

Результаты тестирования GeForce GTX 560 Ti от Gainward

Разница между видеокартами минимальная. Но, как уже упоминалось выше, холоднее и тише всех оказался Gainward Phantom. Golden Sample оказался на градус горячее двойника Sonic, но у него и рабочее напряжение немного выше.

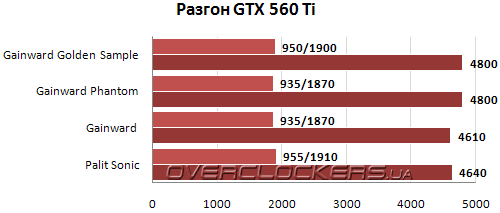

Разгон

Результаты тестирования GeForce GTX 560 Ti от Gainward

По разгону карты тоже почти не отличаются, хотя потенциал памяти у старших Gainward повыше.


Результаты тестирования

Crysis: Warhead

Crysis: Warhead

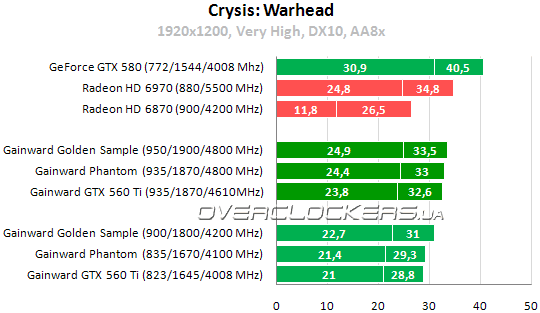

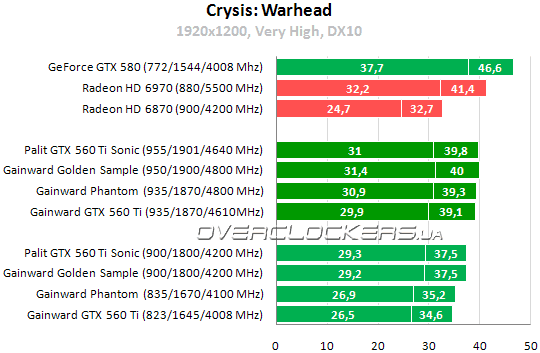

Тестирование проводилось с помощью утилиты Crysis Warhead Benchmarking Tool. Настройки Very High, время суток в тесте — 10:00. Для каждого режима прогонялись два пятикратных цикла демо-записи Ambush.

Результаты тестирования GeForce GTX 560 Ti от Gainward

Результаты тестирования GeForce GTX 560 Ti от Gainward

Даже самый простой GeForce GTX 560 Ti не оставляет ни единого шанса Radeon HD 6870. При разгоне видеоадаптеры NVIDIA даже приближаются к уровню производительности HD 6970, особенно минимальная разница при активном сглаживании.


Battlefield: Bad Company 2

Battlefield: Bad Company 2

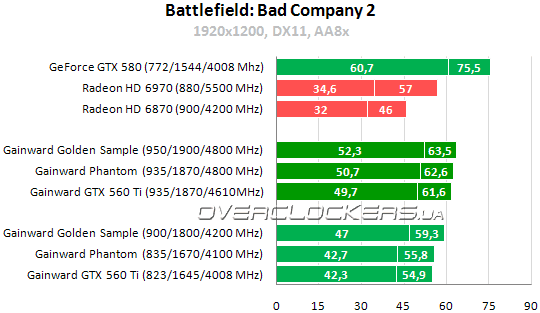

Тестирование проводилось в начале миссии «Сердце тьмы». Совершалась пробежка по строго определенному маршруту — от зоны высадки в джунглях до машины в конце поселка, попутно расстреливались из гранатомета близлежащие дома и объекты. Для более точных результатов тест повторялся по три раза в каждом режиме. Настройки качества изображения максимальные, дальность видимости в конфигураторе установлена на самое высокое значение, фильтрация AF16x, версия DirectX 11 принудительно фиксировалась в cfg-файле.

Результаты тестирования GeForce GTX 560 Ti от Gainward

Результаты тестирования GeForce GTX 560 Ti от Gainward

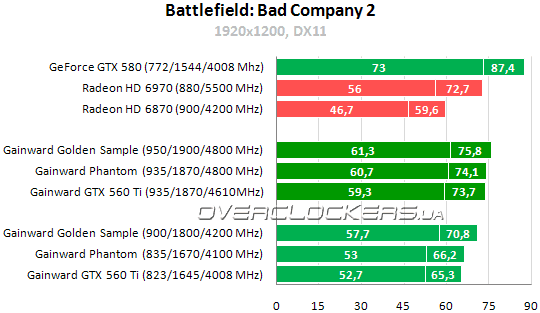

В этой игре представители NVIDIA демонстрируют просто великолепные результаты, особенно в тяжелом режиме. При включении сглаживания все Gainward оказываются лучше Radeon HD 6970 по минимальному fps.


Metro 2033

Metro 2033

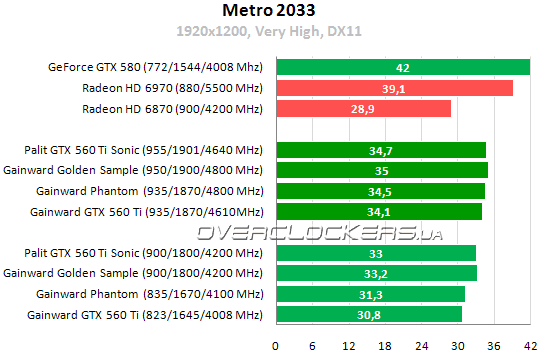

Три пятикратных прогона встроенного теста производительности (уровень «Frontline»). Настройки графики максимальные, тесселяция включена, Depth Of Field отключен.

Результаты тестирования GeForce GTX 560 Ti от Gainward

А вот в этой игре GeForce GTX 560 Ti по производительности оказываются между Radeon HD 6870 и Radeon HD 6970. При включении DOF карты NVIDIA обычно выходят в лидеры, но мощности GF114 для такого режима уже не хватает.


3DMark 11

3DMark 11

Результаты тестирования GeForce GTX 560 Ti от Gainward

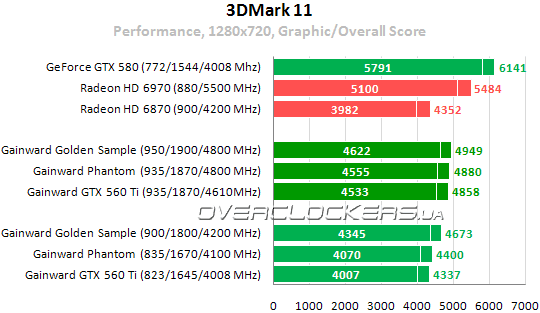

В последней версии 3DMark Vantage разница между простым GeForce GTX 560 Ti и Radeon HD 6870 минимальная. А нагнать Radeon HD 6970 адаптеры не могут даже при разгоне.


Выводы

В очередной раз мы убедились в том, что GeForce GTX 560 Ti очень удачное решение в своем классе. Эти адаптеры успешно конкурируют и со старшими Radeon при разгоне. Рассмотренные видеокарты от Gainward являются достойными представителями данной серии. Выполнены они по нерефересному дизайну, с измененной схемотехникой, которая, все же,  претерпела некоторое упрощение (достаточно взглянуть на обратную сторону плат и сравнить число танталовых конденсаторов). Разгонный потенциал у всех Gainward вполне стандартный, в то время как у других производителей есть модели с частотой чипа от 950 МГц и выше.

Gainward GeForce GTX 560 Ti 1024MB GDDR5 интересен в первую очередь своей ценой. Этот видеоадаптер обойдется вам не намного дороже Radeon HD 6870, зато разница в производительности в некоторых приложениях будет весьма существенной. Да и разгонный потенциал больше, ведь GPU у HD 6870 изначально работает почти на пределе своих возможностей. Система охлаждения простенькая, но достойно справляется со своей задачей. Шум умеренный.

Более интересный вариант — Gainward GeForce GTX 560 Ti 1024MB Phantom. Этот адаптер обладает мощной и тихой системой охлаждения, а также заводским разгоном, обеспечивающим преимущество в производительности до 2% по сравнению с обычными GTX 560 Ti. Стильный внешний вид для некоторых пользователей тоже может стать аргументом в сторону выбора именно этой модели. К достоинствам стоит отнести и возросший разгонный потенциал памяти. Чувствуются неплохие возможности GPU, но для этого нужно улучшить охлаждение силовых элементов. Они хоть и обдуваются вентилятором, но дополнительный радиатор транзисторам не помешал бы. Тогда можно будет рассчитывать на результат более 935 МГц. В целом, Phantom при минимальной разнице в цене с простым собратом имеет неоспоримые преимущества. Небольшое отставание от Golden Sample легко компенсировать разгоном, а в номинале карта тише и холоднее. С нашей точки зрения, это самая интересная и привлекательная модель по совокупности характеристик и итоговой стоимости в семействе продуктов Gainward GeForce GTX 560 Ti с оригинальным дизайном.

Как и Phantom модель Golden Sample тоже оснащена двухвентиляторной системой охлаждения, но работает она заметно шумнее, при этом рабочие температуры карты выше. Зато и прирост по частотам заметный — на 9,5% для GPU и на 5% для памяти GDDR5. Благодаря этому адаптер оказывается на 7-10% производительнее референса. Да и разгонный потенциал у Golden Sample немного лучше, чем у остальных представителей Gainward. Возможно, мы смогли бы достичь и больших частот при более качественном охлаждении VRM. У референса силовые элементы и микросхемы памяти накрыты одним массивным радиатором, а Gainward обходится без такого конструктивного элемента, полагаясь на простой обдув компонентов. Это не только ограничивает максимальный разгон, но и не позволит заметно поднять частоты без увеличения оборотов обдувающих вентиляторов. Впрочем, небольшой радиатор можно соорудить и самому, благо на плате имеются соответствующие монтажные отверстия.
