Трио GeForce GTX 560 Ti от Gainward, включая Phantom и Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Phantom

Следующая модель относится к серии Phantom.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Gainward GeForce GTX 560 Ti 2048MB Phantom

Упаковка стандартная, комплект поставки тоже:
  • переходник питания с двух molex на PCI-E 6-pin;
  • диск с драйверами;
  • талон со скидкой 25% на видеоредактор Super LoiLoScope;
  • инструкция.

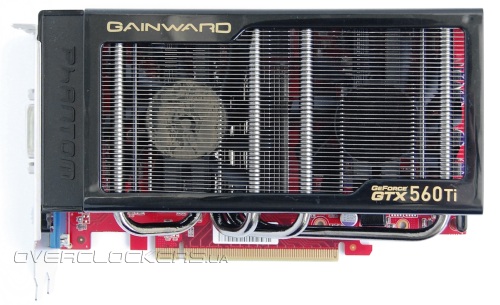

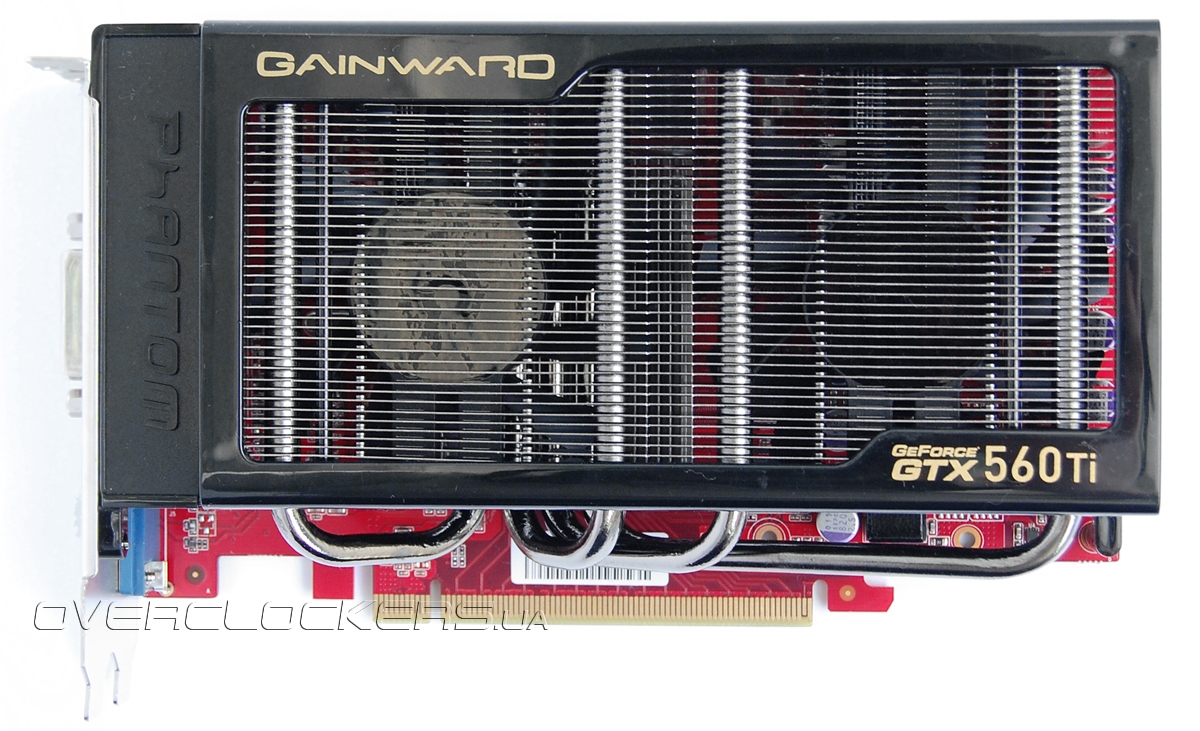

Отличительно чертой представителей линейки Phantom является особая конструкция системы охлаждения — вентиляторы расположены под радиатором, прямо над платой.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Gainward GeForce GTX 560 Ti 2048MB Phantom

Gainward GeForce GTX 560 Ti 2048MB Phantom

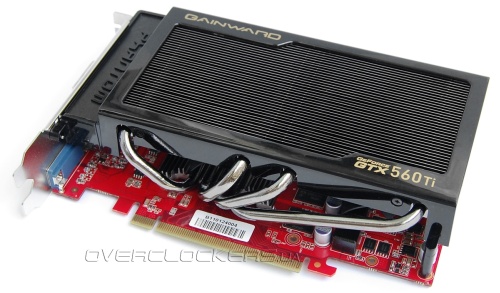

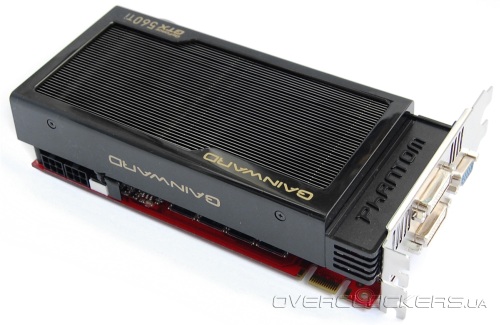

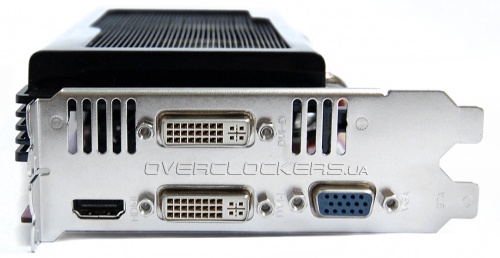

По размерам карта не отличается от собратьев, только толщина стала больше. Вместо двух слотов система охлаждения теперь занимает два с половиной, что отлично видно при взгляде сбоку. Набор внешних интерфейсов стандартен: D-Sub, два DVI плюс HDMI.

Gainward GeForce GTX 560 Ti 2048MB Phantom

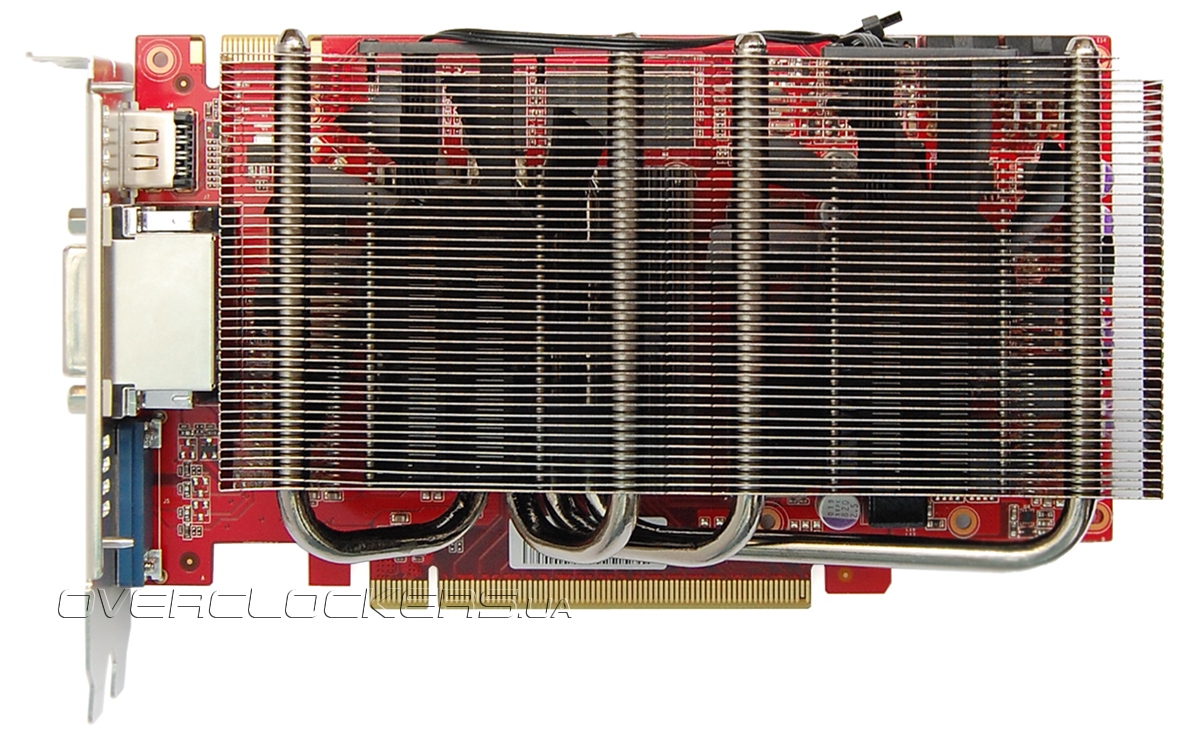

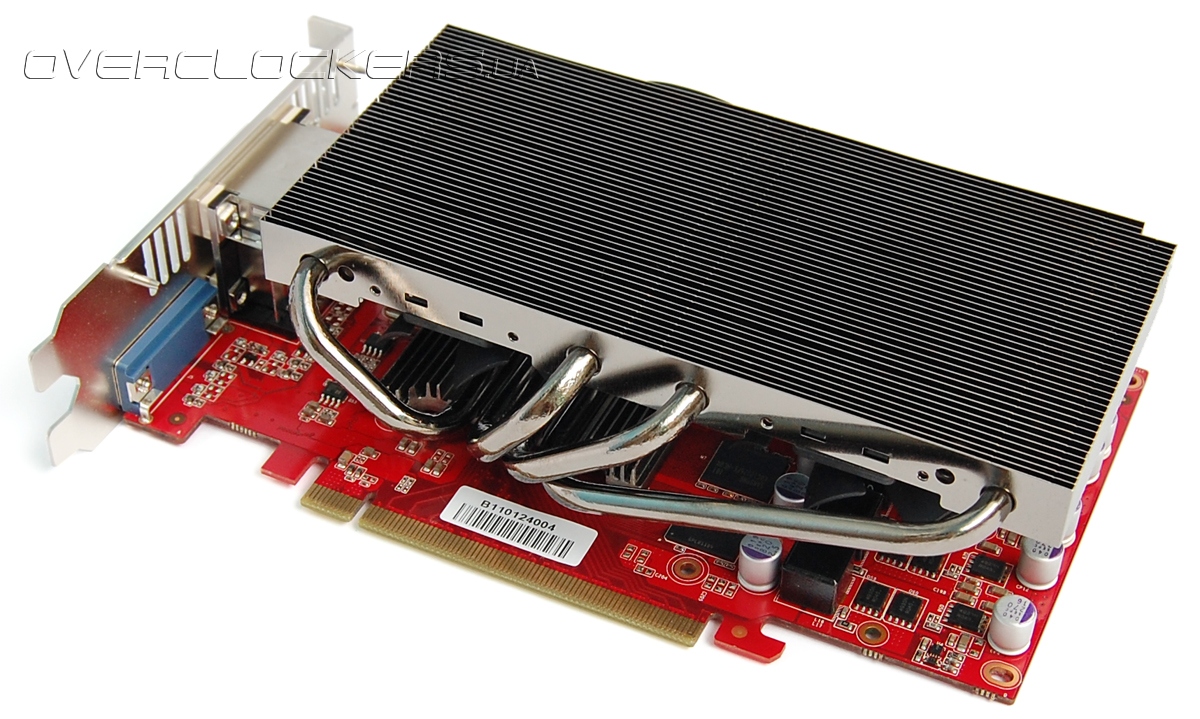

Верхний кожух снимается отдельно от кулера. Под ним скрывается радиатор с черным никелированным покрытием.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Gainward GeForce GTX 560 Ti 2048MB Phantom

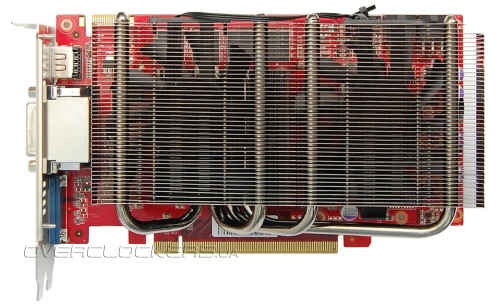

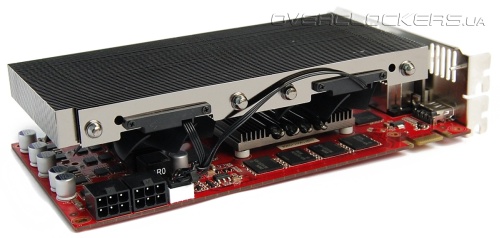

Конструкция с двумя вентиляторами накрывает всю плату, что обеспечивает отличный обдув всех компонентов.

Gainward GeForce GTX 560 Ti 2048MB Phantom

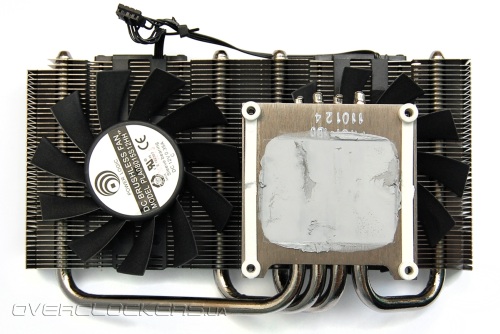

Используемые вентиляторы Power Logic PLA08015S12HH крепятся прямо к радиатору. Его пронизывают четыре тепловые трубки, выходящие из основания с «гребешками» с обратной стороны. Таким образом, нижняя пластина играет роль небольшого вспомогательного радиатора.

Gainward GeForce GTX 560 Ti 2048MB Phantom

Gainward GeForce GTX 560 Ti 2048MB Phantom

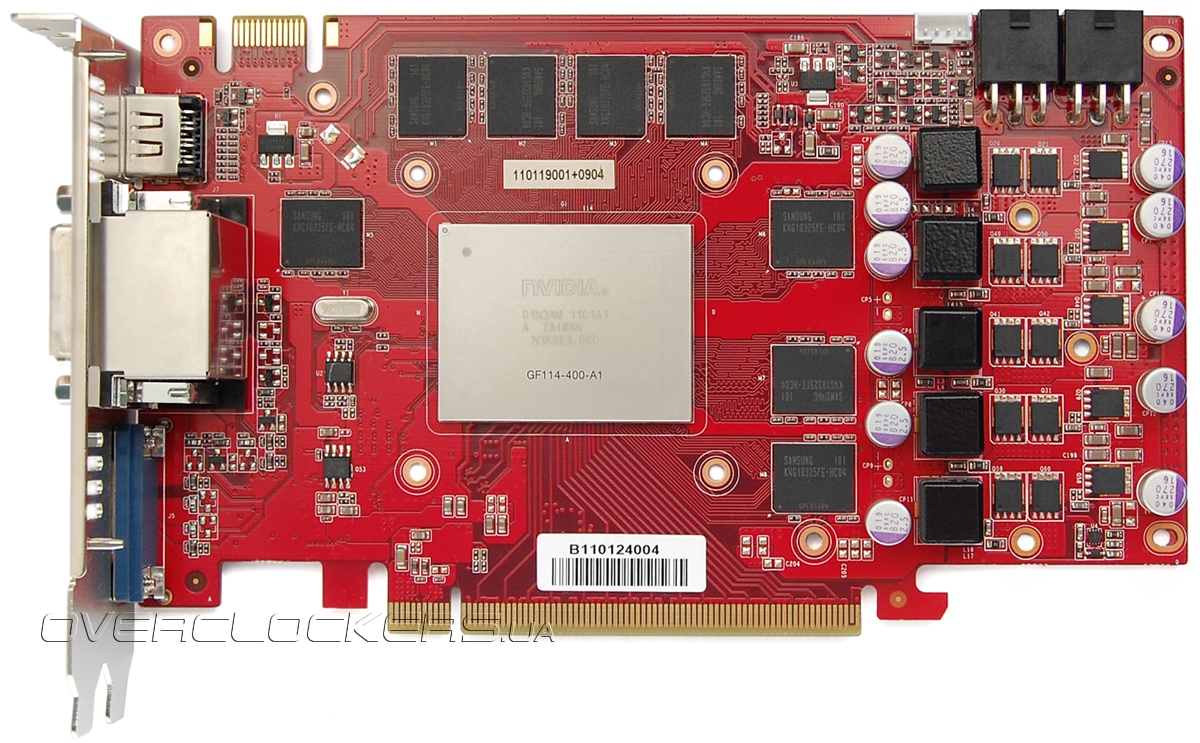

Плата полностью идентична уже упоминавшимся моделям Palit серии GTX 460 и другим GeForce GTX 560 Ti от Gainward и Palit.

Gainward GeForce GTX 560 Ti 2048MB Phantom

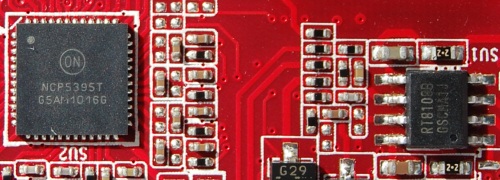

Стандартная четырехфазная схема питания GPU под управлением ШИМ-контроллера NCP5395T, софтвольтмод поддерживается. За питание памяти GDDR5 отвечает RT9259.

ON Semiconductor NCP5395T и Richtek RT9259

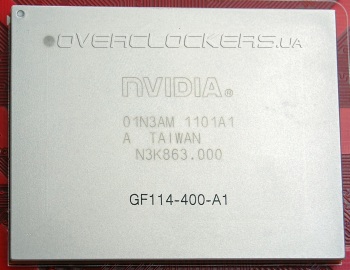

Графический чип GF114 собственной персоной:

GF114-400-A1

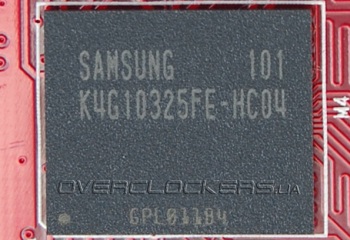

Используются микросхемы памяти Samsung K4G10325FE-HC04, которые рассчитаны на 5 ГГц.

Samsung K4G10325FE-HC04

Заводской разгон у Phantom скромный. Частоты ядра повышены лишь на 1,5% — с 822/1644 до 835/1670 МГц, память быстрее на 2,2% — 4100 МГц вместо 4008 МГц.

Gainward GeForce GTX 560 Ti 2048MB Phantom

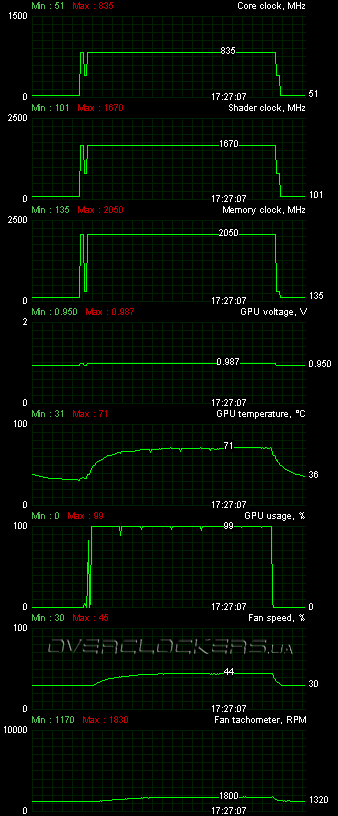

Данный видеоадаптер оказался самым тихим на фоне своих товарищей. И температура ядра в игровом режиме была самая низкая. При 12-минутной нагрузке Crysis Warhead на максимальных настройках качества температура не поднялась выше 71 °С. Вентиляторы раскручивались до 1800 об/мин.

Gainward GeForce GTX 560 Ti 2048MB Phantom

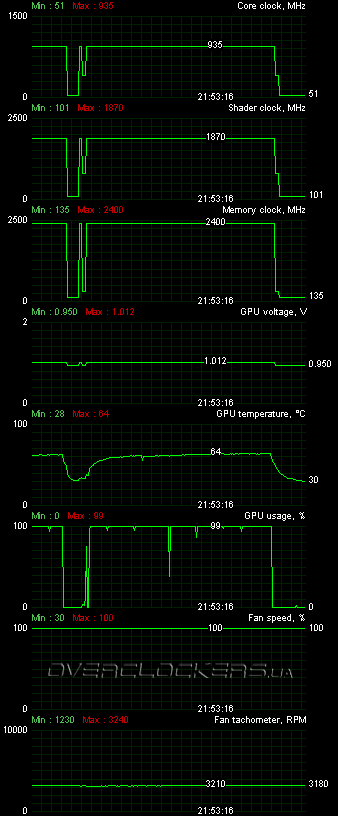

Разгон ядра небольшой — всего 935 МГц при 1,012 В (в номинале 0,987 В). Как видим, и второй вентилятор не помог достичь более высоких частот. Но чувствуется, что потенциал еще есть, и при наличии радиатора на VRM разгон мог быть повыше. Зато память порадовала результатом в 4800 МГц.

Gainward GeForce GTX 560 Ti 2048MB Phantom

И это тоже не предел, некоторые тесты удавалось пройти и на 4900 МГц, но хороший прогрев приводил к сбою видеоадаптера.
