Трио GeForce GTX 560 Ti от Gainward, включая Phantom и Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

«Золотой» GeForce GTX 560 Ti упакован в стандартную для Gainward коробку с небольшой наклейкой Golden Sample на лицевой стороне.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Комплект типичный:
  • переходник питания с двух molex на PCI-E 6-pin;
  • диск с драйверами;
  • талон со скидкой 25% на видеоредактор Super LoiLoScope;
  • инструкция.

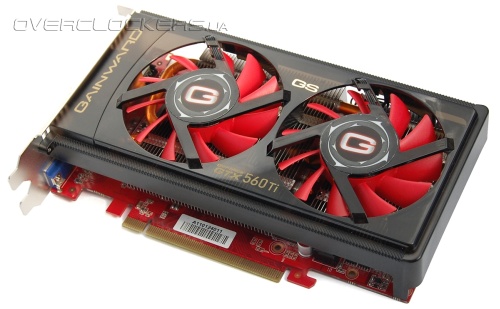

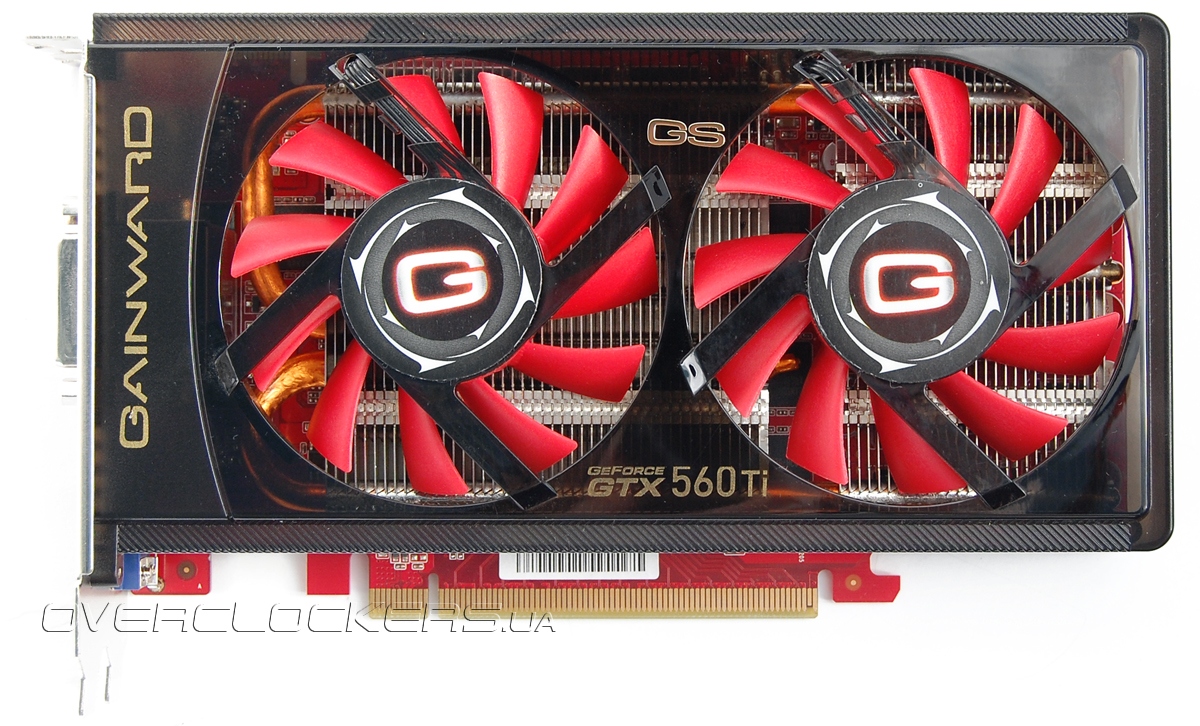

Внешне видеокарта напоминает уже знакомый нам Palit Sonic, только поменялся цвет вентиляторов — с оранжевого на красный, и форма кожуха системы охлаждения стала иной.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

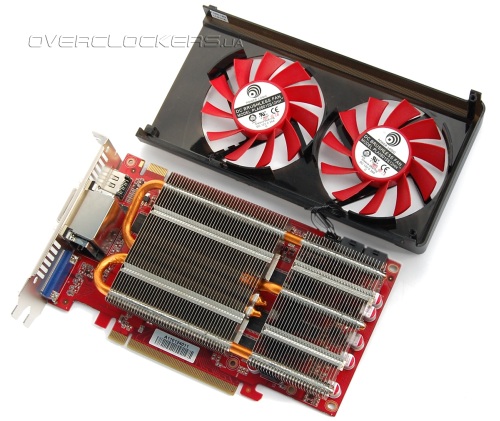

Чтобы убедиться в полной идентичности Gainward Golden Sample и Palit Sonic достаточно заглянуть под этот самый кожух.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

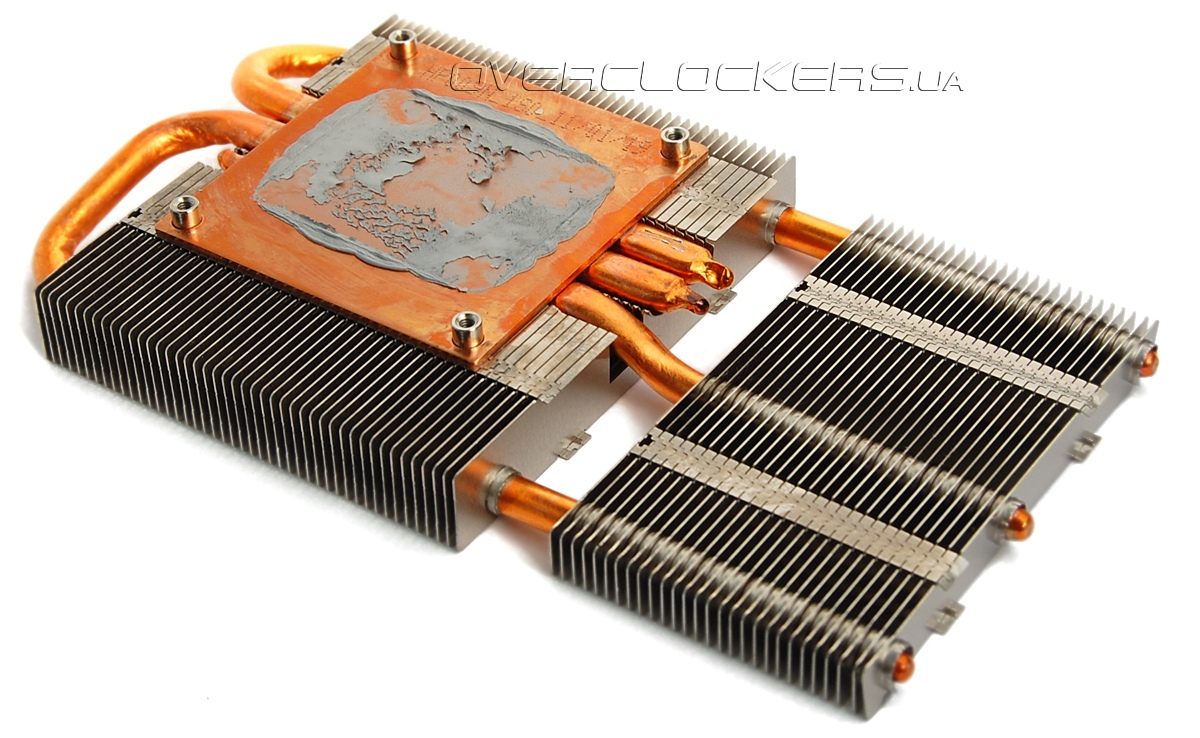

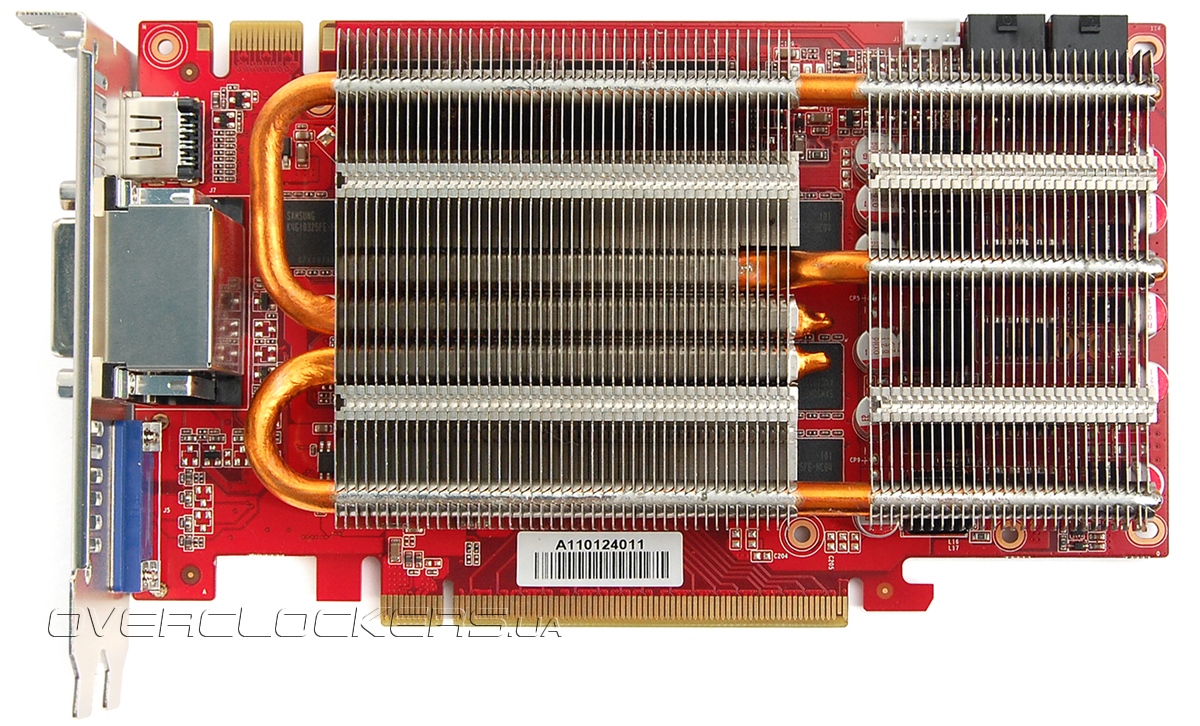

Кулер состоит из двух секций, пронизанных тремя тепловыми трубками.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

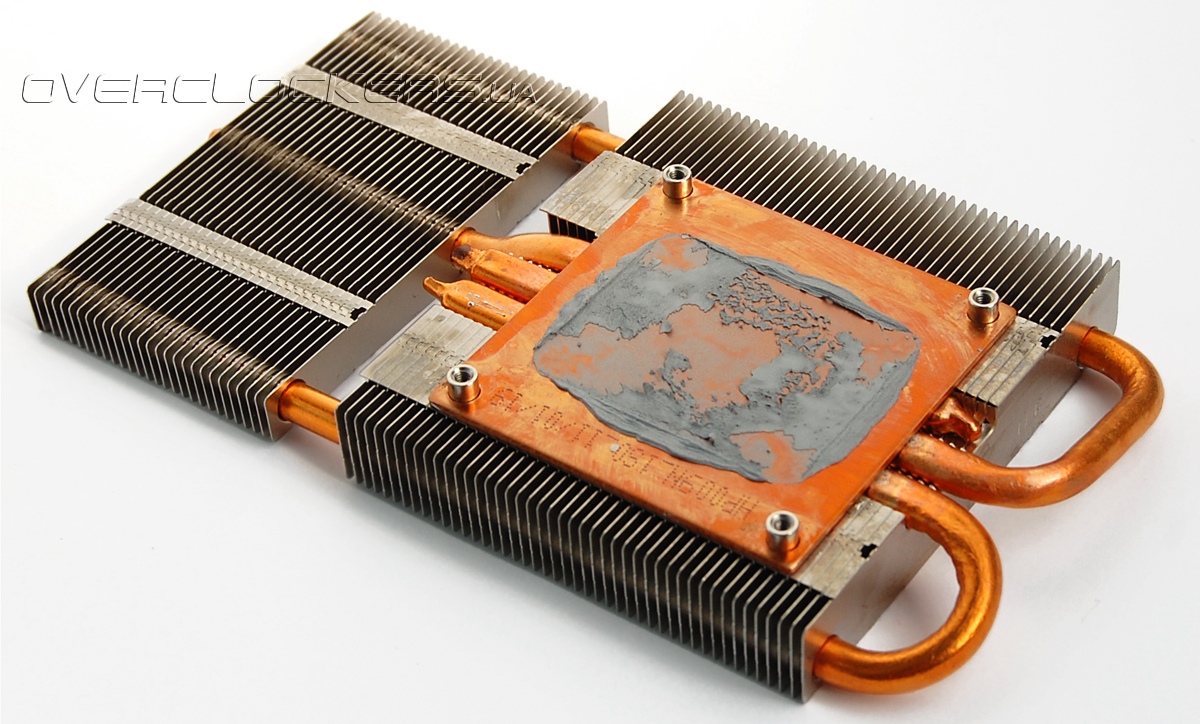

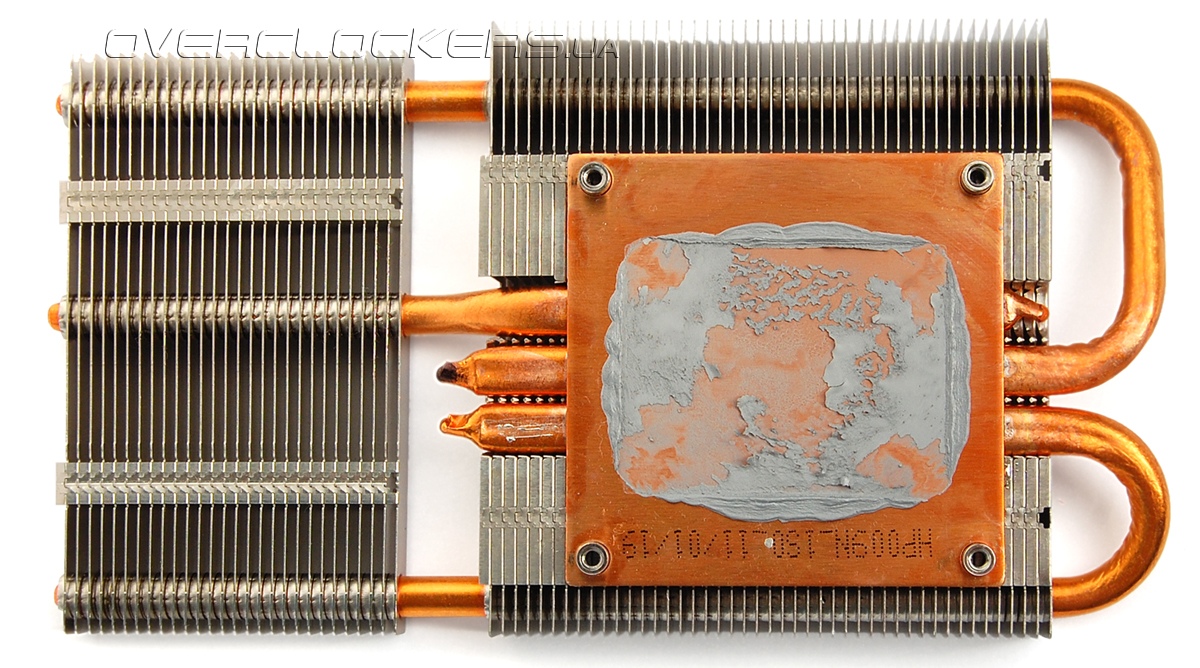

Трубки напаяны на медное основание, приплюснуты в месте контакта.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

За обдув отвечает пара стандартных вентиляторов Power Logic PLA08015S12HH с лопастями диаметром 75 мм. На силовых элементах нет радиатора, хотя монтажные отверстия под него предусмотрены.

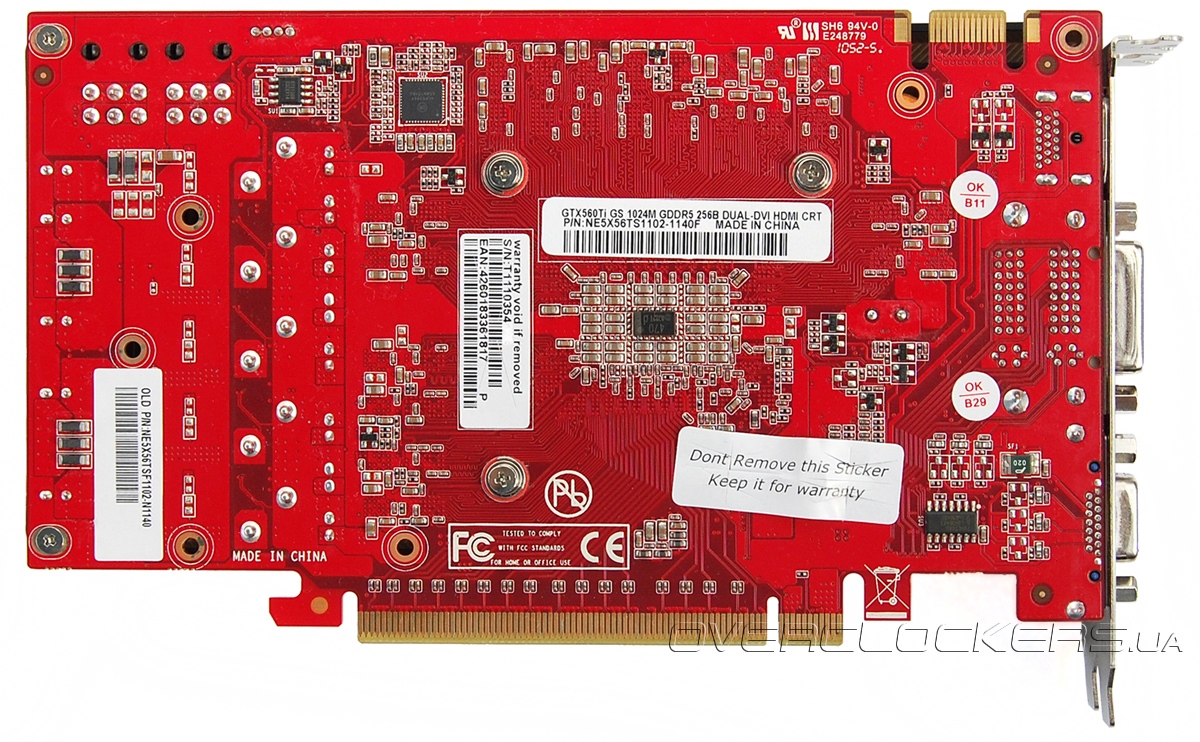

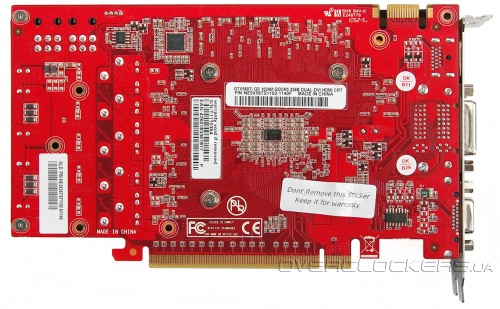

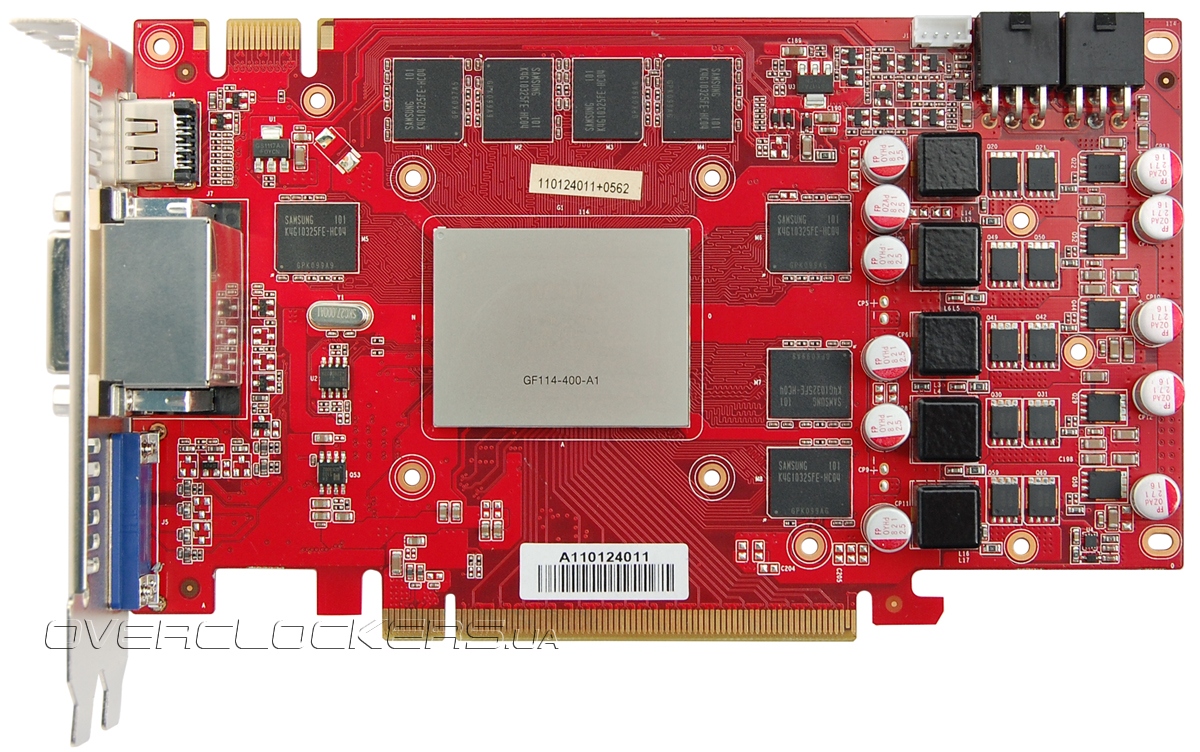

Дизайн PCB ничем не отличается от прочих GeForce GTX 560 Ti от Palit и Gainward.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

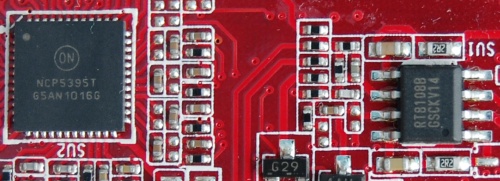

Система питания ядра реализована на контроллере NCP5395T, памяти — на RT9259.

ON Semiconductor NCP5395T и Richtek RT9259

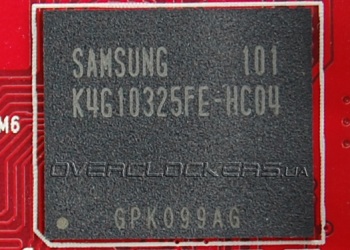

Гигабайт видеопамяти набран восемью микросхемами Samsung K4G10325FE-HC04.

Samsung K4G10325FE-HC04

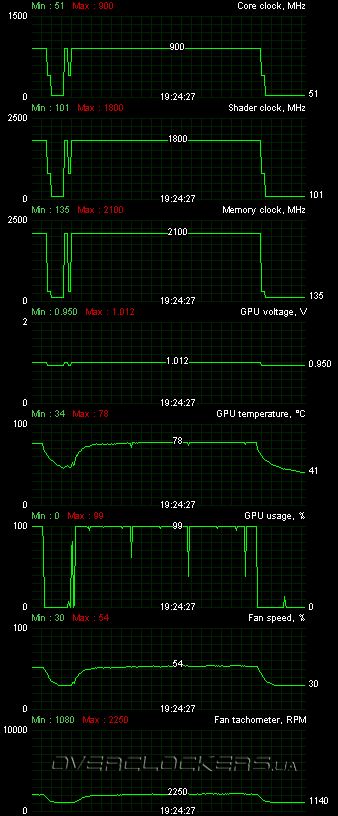

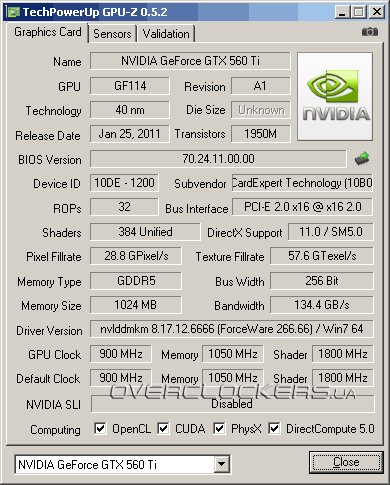

По частотным характеристикам Golden Sample вновь повторяет Sonic — 900/1800 МГц для ядра и 4200 МГц для памяти. В простое рабочие частоты снижаются до 51/101/270 МГц. Напряжение в 3D-режиме 1,012 В, в 2D — 0,95 В.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

В нашем стандартном тесте Crysis: Warhead ядро прогрелось до 78 °С при 23 градусах Цельсия в помещении. Вентиляторы раскручивались до 2250 об/мин. Горячее и шумнее чем Phantom, но и заводской разгон больше.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

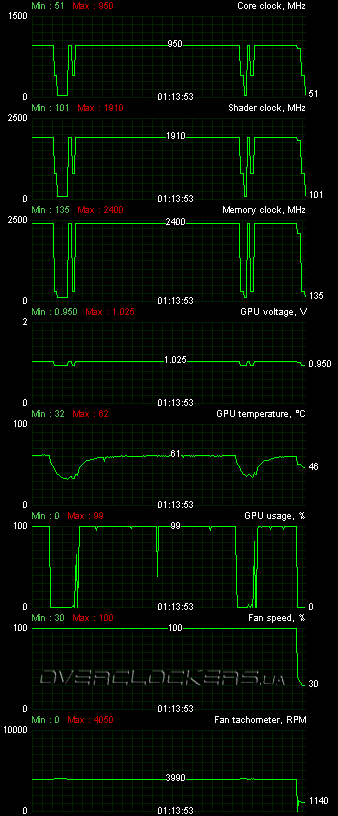

Повысить частоты нам удалось до 950/1900 МГц для ядра и до 4800 МГц для памяти.

Gainward GeForce GTX 560 Ti 1024MB Golden Sample

Напряжение поднималось до 1,025 В. Для большего разгона GPU требовалось дальнейшее повышение питающего напряжения, но стабильности добиться уже не удавалось. Память тоже могла функционировать на больших частотах, но после хорошего прогрева начинали появляться артефакты.
