HD7870-DC2-2GD5 — младший Radeon HD 7870 от ASUS

Ранее мы имели возможность познакомиться с ASUS HD7870-DC2T-2GD5 — нестандартной версией Radeon HD 7870 с повышенными частотами и охлаждением DirectCU II. Компанией еще выпускается HD7870-DC2-2GD5, которая предлагает фактически все то же самое, только при более низкой цене и меньших рабочих частотах. Об этой видеокарте мы и поговорим в данном обзоре.


ASUSHD7870-DC2-2GD5

Поставляется она в большой коробке с легко узнаваемым дизайном.

ASUSHD7870-DC2-2GD5

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • удлинитель питания PCI-E 6-pin;
  • мостик CrossFire;
  • диск с программным обеспечением;
  • инструкция.
При внешнем осмотре никаких отличий от TOP-версии ASUS Radeon HD 7870 не видно, да их и нет.

ASUSHD7870-DC2-2GD5

ASUSHD7870-DC2-2GD5

Напомним, что название DirectCU II применяется ASUS не только к большим трехслотовым системам охлаждения. В данном случае установлен более скромный двухслотовый кулер, который используется еще на GeForce GTX 560 Ti и GeForce GTX 560.

ASUSHD7870-DC2-2GD5

На задней панели мы видим стандартную конфигурацию разъемов: два mini Display Port, HDMI и DVI.

ASUSHD7870-DC2-2GD5

Кулер базируется на трех тепловых трубках. Благодаря технологии Direct Touch графический чип напрямую контактирует с трубками, что должно улучшить теплообмен. Радиатор состоит из двух частей — цельная часть, которая выступает и основанием всей конструкции, и дополнительная секция, набранная из тонких алюминиевых пластин.

ASUSHD7870-DC2-2GD5

Высота радиатор небольшая. Боковая секция чуть приподнята над элементами платы. Поэтому используются два вентилятора разной высоты — FirstD FD8015U12S и FD7010H12S. Первый — потолще, второй — тоньше, но с большим количеством лопастей.

ASUSHD7870-DC2-2GD5

Плата выполнена по референсному дизайну.

ASUSHD7870-DC2-2GD5

Система питания GPU включает пять фаз на микросхемах DrMOS производства Renesas Technology под управлением контроллера CHil CHL8225G.

CHil CHL8225G

А вот и сам графический процессор Pitcairn:

AMD Pitcairn

Два гигабайта видеопамяти набраны восемью микросхемами Hynix H5GQ2H24MFR T2C.

Hynix H5GQ2H24MFR T2C

Данная видеокарта тоже может похвастать заводским разгоном, но он очень скромный. С рекомендованных 1000/4800 МГц для ядра и памяти эта модель ASUS разогнана всего лишь до 1010/4840 МГц.

ASUSHD7870-DC2-2GD5

Утилита GPU-Z определила параметр ASIC для графического чипа в 87 %. Это немного выше, чем у ранее рассматривавшегося адаптера ASUS HD7870-DC2T-2GD5.

ASUSHD7870-DC2-2GD5

Наш стандартный 12-минутный тест в Crysis: Warhead прогрел карту до 72 °C в открытом корпусе при 25,5 °C в помещении. Результат идентичный показателям TOP-версии от ASUS.

ASUSHD7870-DC2-2GD5

Уровень шума высоковатый, ведь вентиляторы раскручиваются до 2800—2900 об/мин.

Самые «горячие» приложения («Ведьмак 2» и Hard Reset) сумели прогреть GPU до 73 °C. А скорость вращения вентиляторов подобралась к отметке в 3000 об/мин.

ASUSHD7870-DC2-2GD5

Избавиться от шума можно при помощи ручных настроек оборотов в MSI Afterburner. Заодно стоит прибегнуть к снижению рабочего напряжения. Главное после данной процедуры — проверить карту на стабильную работу. С номинальных 1,168 В мы понизили напряжение до 1,149 В, обороты зафиксировали на 34% (2030—2040 об/мин). В таком режиме видеокарта выдержала испытание Crysis при пиковой температуре в 81 °C.

ASUSHD7870-DC2-2GD5

Маленькое дополнение: наблюдаемые скачки напряжения являются небольшими «глюками» мониторинга MSI Afterburner на видеокартах HD 7870, так что на пиковые значения не стоит обращать внимание.

В ситуации, когда даже в номинале тихий режим сопряжен с такими высокими температурами, говорить о практическом применении разгона не приходится. Для наших экспериментов мы сразу выкрутили обороты вентиляторов на максимум. Пройти все тесты удалось на частотах 1235/5900 МГц при напряжении 1,225 В. Такой результат нельзя назвать высоким, но это на 15 МГц лучше разгона по ядру экземпляра ASUS HD7870-DC2T-2GD5.

ASUSHD7870-DC2-2GD5

Даже при максимальных оборотах в разгоне карта легко грелась до 70 °C. Пиковая температура за время всех тестов составила 72 °C.

Характеристики тестируемых видеокарт

Рассматриваемый видеоадаптер мы сравним с участниками недавнего обзора Zotac GTX 660 Ti AMP! Edition. Видеокарта Zotac выступает у нас в роли обычного GeForce GTX 660 Ti. Отметим, что из-за плавающих частот в Turbo-режиме получить абсолютно идентичный референсу экземпляр при простом снижении частот не получится. Мы лишь подобрали такую частоту GPU, чтобы она находилось в среднем значении относительно того диапазона частот, который характерен для видеокарт этой серии. Так что небольшие отклонения возможны, но составить общее мнение о соотношении производительности между Radeon HD 7870 и GeForce GTX 660 Ti можно и с ними. Эта же карта NVIDIA не на всех графиках присутствует с разгоном. В силу определенных причин и дефицита времени мы просто не смогли провести все тесты Zotac с повышенными частотами.

В нижней таблице указаны характеристики всех участников сравнения. Отметим, что для новых GeForce мы указываем полный диапазон рабочих частот. А поскольку наш псевдореференс GeForce GTX 660 Ti не совсем стандартный, то для него в качестве верхней пороговой частоты на диаграммах указано реальное значение, которое было при наших ручных настройках.

Видеоадаптер GeForce GTX 670 GeForce GTX 660 Ti GeForce GTX 580 Radeon HD 7950 ASUS HD7870-DC2-2GD5 Radeon HD 7870
Ядро GK104 GK104 GF110 Tahiti Pitcairn Pitcairn
Количество транзисторов, млн. шт 3500 3500 3000 4312 2800 2800
Техпроцесс, нм 28 28 40 28 28 28
Площадь ядра, кв. мм 294 294 520 365 212 212
Количество потоковых процессоров 1344 1344 512 1792 1280 1280
Количество текстурных блоков 112 112 64 112 80 80
Количество блоков рендеринга 32 24 48 32 32 32
Частота ядра, МГц 915—1097 915—1097 772 (1544*) 800 1010 1000
Шина памяти, бит 256 192 384 384 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 6008 6008 4008 5000 4840 4800
Объём памяти, МБ 2048 2048 1536 3072 2048 2048
Поддерживаемая версия DirectX 11.1 11.1 11 11.1 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 2.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Заявленная мощность, Вт 170 150 244 200 175 175
*— частота шейдерного домена


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
  • кулер: Thermalright Venomous X;
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
  • память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • операционная система: Windows 7 Ultimate SP1 x64;
  • драйвер Radeon: ATI Catalyst 12.7 beta;
  • драйвер GeForce: NVIDIA GeForce 304.79;
  • драйвер GeForce GTX 660 Ti: NVIDIA GeForce 305.37.
В операционной системе были отключены User Account Control, Superfetch и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Общая методика тестирования соответствует описанной здесь. Немного увеличены тестовые сцены в Alan Wake и Crysis 2, чуть более активных действий в Battlefield 3. Так что итоговые результаты могут немного отличаться от полученных ранее. Добавлены Max Payne 3 (четыре прогона описанной ранее сцены в фавеле) и DiRT Showdown (четыре повтора игрового теста производительности при максимальных настройках качества изображения).


Результаты тестирования

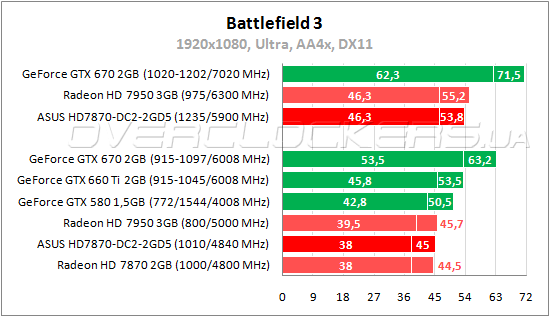

Battlefield 3

Battlefield 3

Тестирование ASUS HD7870-DC2-2GD5

Начнем с популярного шутера Battlefield 3. В этой игре лидируют видеокарты NVIDIA и Radeon HD 7870 приходится довольствоваться ролью аутсайдера. Рассматриваемый адаптер ASUS на 20,5% хуже GeForce GTX 660 Ti по минимальному fps и на 19% по среднему. Выйти на уровень этого конкурента и немного его обойти помогает разгон.


Crysis: Warhead

Crysis: Warhead

Тестирование ASUS HD7870-DC2-2GD5

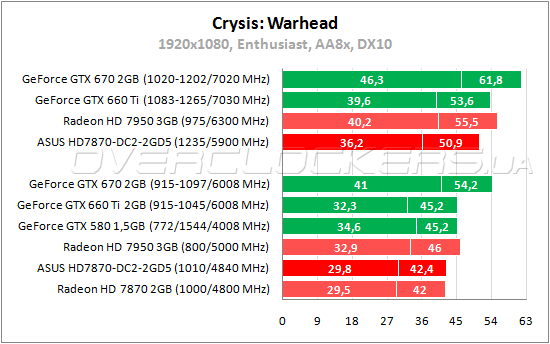

В дополнении Warhead к первому Crysis видеокарты Radeon HD 7870 снова проигрывают GeForce GTX 660 Ti и GeForce GTX 580. У HD7870-DC2-2GD5 преимущество над референсом в 1%. Разгон ускоряет карту на 21%.

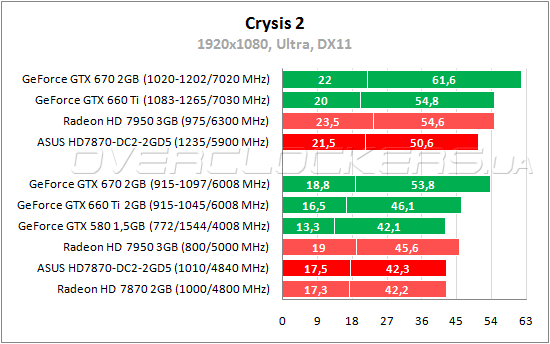

Crysis 2

Crysis 2

Тестирование ASUS HD7870-DC2-2GD5

Во втором Crysis 2 по среднеигровой частоте кадров Radeon HD 7870 и GeForce GTX 580 оказываются на одном уровне, но просадки в сценах с множеством брызг и пыли на видеоадаптерах AMD меньше. По минимальному fps они уступают только GeForce GTX 670. У ASUS с референсом снова мизерная разница, а разгон повышает производительность на 20—23%, что позволяет легко обогнать Radeon HD 7950.


DiRT Showdown

DiRT Showdown

Новые тесты HD 7870 в данной игре вынудили нас повторить тесты и для некоторых других участников. Дело в том, что в последней части DiRT наблюдается большой разброс результатов в игровом бенчмарке. При первых тестах на этой же конфигурации средний результат для HD 7870 получился немного выше. По новым тестам его пришлось снизить и даже откорректировать графики в недавнем обзоре GTX 660 Ti в соответствии с новыми данными. На других картах такого падения не наблюдалось, и результаты остались примерно на том же уровне. Из-за непонятного поведения встроенного игрового теста и его привередливости мы, возможно, откажемся от данной игры в будущих обзорах.

Тестирование ASUS HD7870-DC2-2GD5

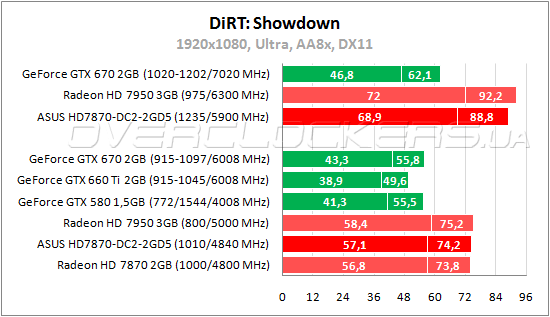

В прошлых частях этой игровой серии безоговорочно лидировали карты NVIDIA. Теперь же разработчики сильно постарались оптимизировать приложение под AMD. В итоге даже простой Radeon HD 7870 обходит GeForce GTX 670 с огромным отрывом. Разница с Radeon HD 7950 минимальная и ASUS уступает этой карте лишь один fps. Разгон поднимает производительность на 20—21%.

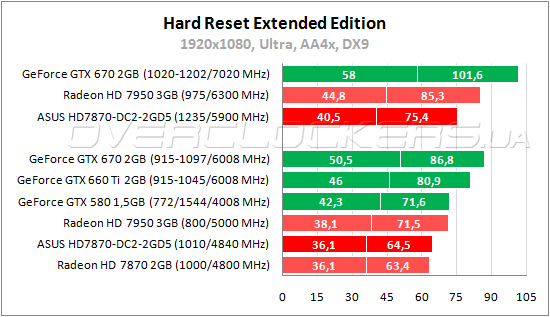

Hard Reset Extended Edition

Hard Reset Extended Edition

Тестирование ASUS HD7870-DC2-2GD5

В игре Hard Reset у ASUS и обычного Radeon HD 7870 разница чуть больше одного процента, но лишь по среднему fps. От Radeon HD 7950 герой данного обзора отстает на 6—11%, от GeForce GTX 580 на 11—17%. Разгон помогает выйти на уровень производительности старого флагмана NVIDIA.

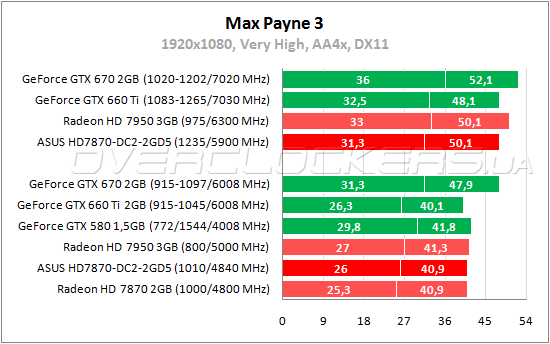

Max Payne 3

Max Payne 3

Тестирование ASUS HD7870-DC2-2GD5

В Max Payne 3 у ASUS мизерное преимущество над GeForce GTX 660 Ti по среднему fps. При разгоне обоих участников за первым сохраняется лидерство по среднему показателю, а второй лучше по минимальному. Также при разгоне ASUS удается немного обойти по среднеигровому fps и GeForce GTX 670, демонстрирующий лучший результат в номинале.


Metro 2033

Metro 2033

Тестирование ASUS HD7870-DC2-2GD5

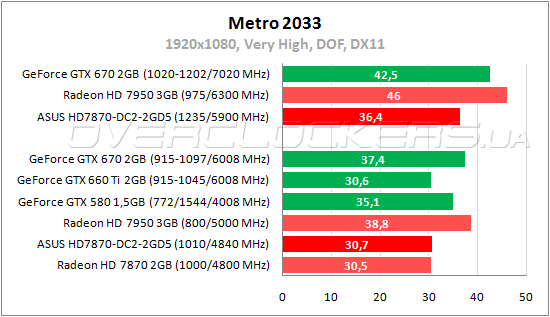

В игре Metro 2033 у Radeon HD 7870 и GeForce GTX 660 Ti паритет. С Radeon HD 7950 разница более 26%, с GeForce GTX 580 — 14%. Последнего конкурента удается немного обойти при повышении частот ASUS до 1235/5900 МГц.

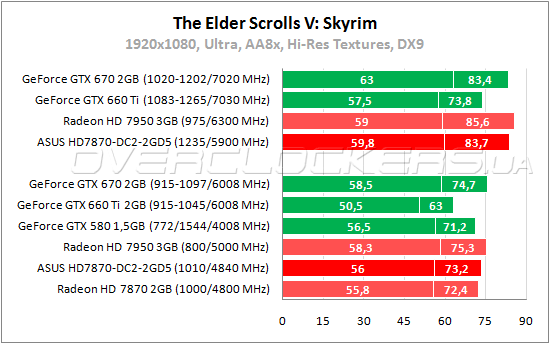

The Elder Scrolls V: Skyrim

The Elder Scrolls V: Skyrim

Тестирование ASUS HD7870-DC2-2GD5

В Skyrim наш ASUS идет примерно на одном уровне с GeForce GTX 580, выигрывая пару кадров по среднему fps. GeForce GTX 660 Ti в данном случае аутсайдер.


Witcher 2: The Assassins of Kings Enhanced Edition

Witcher 2: The Assassins of Kings Enhanced Edition

Тестирование ASUS HD7870-DC2-2GD5

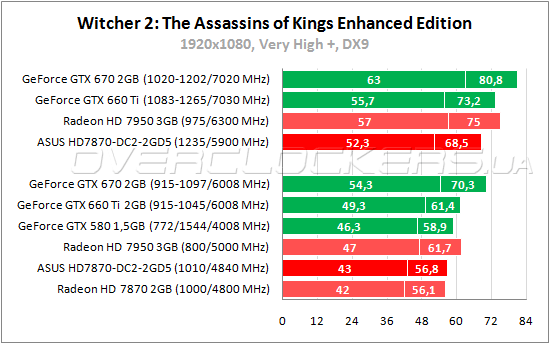

Во втором «Ведьмаке» последнее место вновь занимает простой Radeon HD 7870. У ASUS мизерное преимущество над ним при отставании в 9% относительно Radeon HD 7950. Обойти старшего собрата вместе с GeForce GTX 580 и GeForce GTX 660 Ti позволяет разгон до 1235/5900 МГц.


3DMark 11

3DMark 11

Тестирование ASUS HD7870-DC2-2GD5

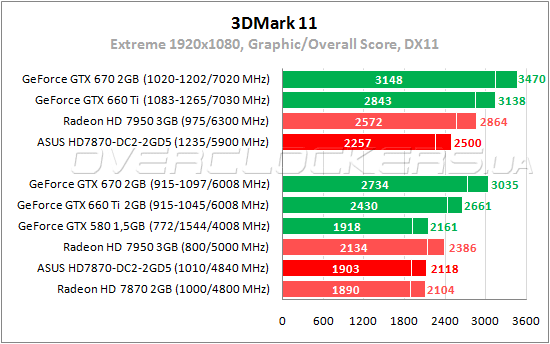

В данном тесте видеокарты на Pitcairn снова в конце рейтинга. Но ASUS вплотную подбирается к GeForce GTX 580, проигрывая менее 1%. С Radeon HD 7950 разница в 12%, с GeForce GTX 660 Ti — почти 28%.


Выводы

Подведение итогов можно начать с того, что продемонстрированные ASUS HD7870-DC2-2GD5 результаты практически не отличаются от температурных характеристик и разгона более дорогой версии HD7870-DC2T-2GD5. Больше рассмотренный видеоадаптер ничем удивить не может. Это обычный референс с оригинальной системой охлаждения. И охлаждение это далеко не самое лучшее для Radeon HD 7870. Шум заметно выше комфортного уровня, а рабочие температуры при этом не особо то и низкие. Утихомирить карту при ручных настройках вполне реально, но вместе с этим увеличится и нагрев. В такой ситуации реализовать разгонный потенциал будет очень проблематично. И хотя карта позволяет поднять производительность на 20% и выше, но без замены охлаждения эти дополнительные проценты для постоянного использования не получить. Впрочем, таким страдают Radeon HD 7870 и от других производителей. Требования к охлаждению у Radeon HD 7870 не меньше чем у Radeon HD 7950. Но в результате экономии на более дешевом продукте мы получили обилие видеокарт отличающихся не самыми лучшими шумовыми характеристиками. На этом фоне очень актуальной становится недавняя новость о появлении HD7870-DC2-2GD5 и HD7870-DC2T-2GD5 с приставкой V2. Новые модели ASUS оснащены более мощным и эффективным кулером. Так что с нетерпением ждем их появления на нашем рынке.
