Первое знакомство с GeForce GTX 660 Ti и Zotac GTX 660 Ti AMP! Edition

Последний год компания NVIDIA снова оказалась в роли догоняющего, у которой старшие видеоадаптеры на базе GPU Kepler вышли после новых Radeon. В среднем классе вообще установилось затишье, и данный сегмент полностью оккупировали новинки AMD, из стана «зеленых» конкуренцию им составляли только старые модели. Но наконец-то ситуация должна немного измениться. С сегодняшнего дня в продажу поступают GeForce GTX 660 Ti. Это уже третья видеокарта на базе графического процессора GK104. И что же она собой представляет, мы сейчас расскажем.


GeForce GTX 660 Ti

Стоит начать с того, что само появление флагманского ускорителя GeForce GTX 680, в том виде в каком он есть, вызвало некоторые вопросы. После длительного периода иерархию игровых решений NVIDIA возглавил графический ускоритель с 256-битной шиной памяти. Однако за счет высокой частоты микросхем GDDR5 инженеры добились пропускной способности идентичной с GeForce GTX 580, у которого память работает c 384-битным интерфейсом. Да и по самой структуре и даже по номеру новый GPU больше напоминал преемника для GF104 и серии GTX 560. Однако это никоим образом не помешало GeForce GTX 680 потеснить на олимпе Radeon HD 7970, а GeForce GTX 670 составить очень мощную конкуренцию для Radeon HD 7950. Факт недавнего релиза ускоренных версий этих же видеокарт AMD тоже косвенно указывает, что модели от «зеленых» вышли весьма удачными.

GeForce GTX 660 Ti вполне может повторить успех, ведь это почти полная копия GeForce GTX 670 за тем лишь исключением, что шина памяти урезана до 192 бит. Тоже весьма спорное решение. Один этот факт может вызвать настороженность у некоторых потенциальных покупателей. Но инженеры NVIDIA уверены, что высокая частота памяти в 6 ГГц должна компенсировать это узкое место. Вычислительная мощь графического процессора обеспечивается 1344 потоковыми процессорами, 112 текстурными блоками и 24 ROP. А работает GPU GK104 на частоте в 915 МГц при заявленном Boost Clock в 980 МГц, что полностью соответствует характеристикам GeForce GTX 670. Уровень TDP должен укладываться в 150 Вт, что на 20 Вт ниже показателей старшей карты.

Видеоадаптер GeForce GTX 680 GeForce GTX 670 GeForce GTX 660 Ti
Ядро GK104 GK104 GK104
Количество транзисторов, млн. шт 3500 3500 3500
Техпроцесс, нм 28 28 28
Площадь ядра, кв. мм 294 294 294
Количество потоковых процессоров 1536 1344 1344
Количество текстурных блоков 128 112 112
Количество блоков рендеринга 32 32 24
Базовая частота ядра, МГц 1006 915 915
Boost Clock, МГц 1059 980 980
Шина памяти, бит 256 256 192
Тип памяти GDDR5 GDDR5 GDDR5
Частота памяти, МГц 6008 6008 6008
Объём памяти, МБ 2048 2048 2048
Поддерживаемая версия DirectX 11.1 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Заявленная мощность, Вт 195 170 150

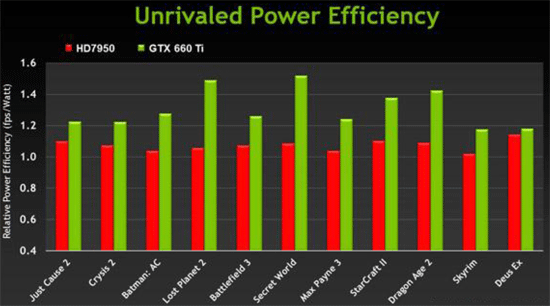

Новая видеокарта будет продаваться по цене от 300 долларов и должна составить конкуренцию Radeon HD 7870 и Radeon HD 7950. Согласно данным NVIDIA GeForce GTX 660 Ti, конечно же, быстрее их обоих и при этом еще демонстрирует более высокий уровень энергоэффективности. Хотя ранее мы имели возможность убедиться, что реальная разница в энергопотребление между старшими моделями AMD и NVIDIA минимальная. И вряд ли GeForce GTX 660 Ti действительно будет реально намного экономичнее конкурентов. Хотя что-то уверенно сказать можно будет уже по итогам нашего тестирования и измерений.

GeForce GTX 660 Ti

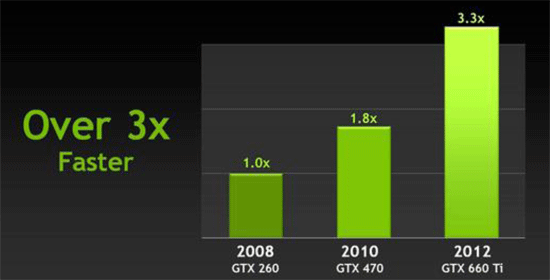

Компания заодно приводит интересное сравнение со своими старыми моделями среднего класса. Нам обещают более чем трехкратный прирост производительности в сравнении с GeForce GTX 260. Неплохой прогресс за четыре года.

GeForce GTX 660 Ti

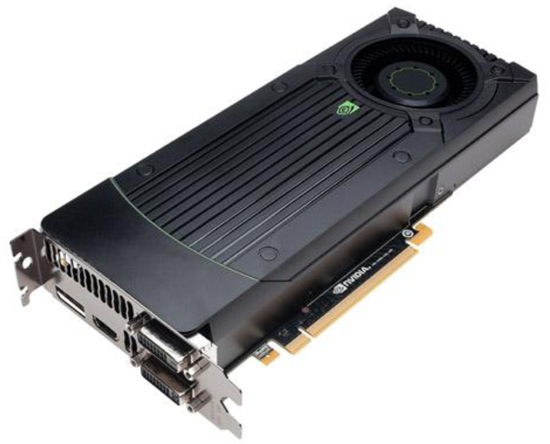

Новый видеоадаптер напоминает обычный GeForce GTX 670. Он тоже выполнен на укороченной PCB идентичного дизайна и охлаждается стандартной «турбиной».

GeForce GTX 660 Ti

GeForce GTX 660 Ti естественно поддерживает все фирменные технологии NVIDIA. В частности, NVIDIA 3D Vision, PhysX, сглаживание FXAA методом пост-обработки и более прогрессивный аппаратно-программный метод TXAA. Последний начал внедряться недавно и количество игр, поддерживающих такое сглаживание пока невелико. К их числу относится The Secret World — амбициозная MMORPG, которая вполне может претендовать на звание самой красивой игры этого жанра, ведь она по максимуму использует возможности DirectX 11 с тесселяцией. Да и в целом игра отличается значительной оптимизацией под видеокарты GeForce.

GeForce GTX 660 Ti

Кстати, среди ближайших громких релизов, в которых пользователи смогут насладиться прелестями нового API, стоит отметить третий Assassin’s Creed, FarCry 3, Mechwarrior Online и даже Call of Duty: Black Ops II. В ближайшее время выйдет и Borderlands 2, который порадует продвинутыми физическими эффектами PhysX. Причем первые покупатели GeForce GTX 660 Ti получат эту игру совершенно бесплатно! Соответствующий код вы сможете найти в коробке с любым адаптером этой серии. Отличный бонус к покупке, учитывая стоимость игры в 60 долларов (30 долларов в нашем сегменте Steam).

GeForce GTX 660 Ti

Пора бы перейти к рассмотрению реальной видеокарты. Наше первое знакомство будет с версией AMP! Edition от Zotac. Это модель с улучшенным охлаждением и изначально повышенными частотами. Мы протестируем ее как на родных частотах, так и в роли обычного GeForce GTX 660 Ti, снизив частоты до необходимого уровня.


Zotac GeForce GTX 660 Ti AMP! Edition

Карта поставляется в коробке средних размеров. На лицевой стороне имеется надпись, информирующая о заводском разгоне. По наклейке в углу ясно, что карта комплектуется кодом к игре Borderlands 2.

Zotac GeForce GTX 660 Ti AMP! Edition Zotac GeForce GTX 660 Ti AMP! Edition

Производитель обещает, что данный продукт на 10% быстрее стандартного GeForce GTX 660 Ti, при этом еще на 10 градусов холоднее и на 10 дБ тише.

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • два переходника питания с двух molex на PCI-E 6pin;
  • диск с программным обеспечением;
  • код для получения полной версии игры Borderlands 2;
  • инструкция.

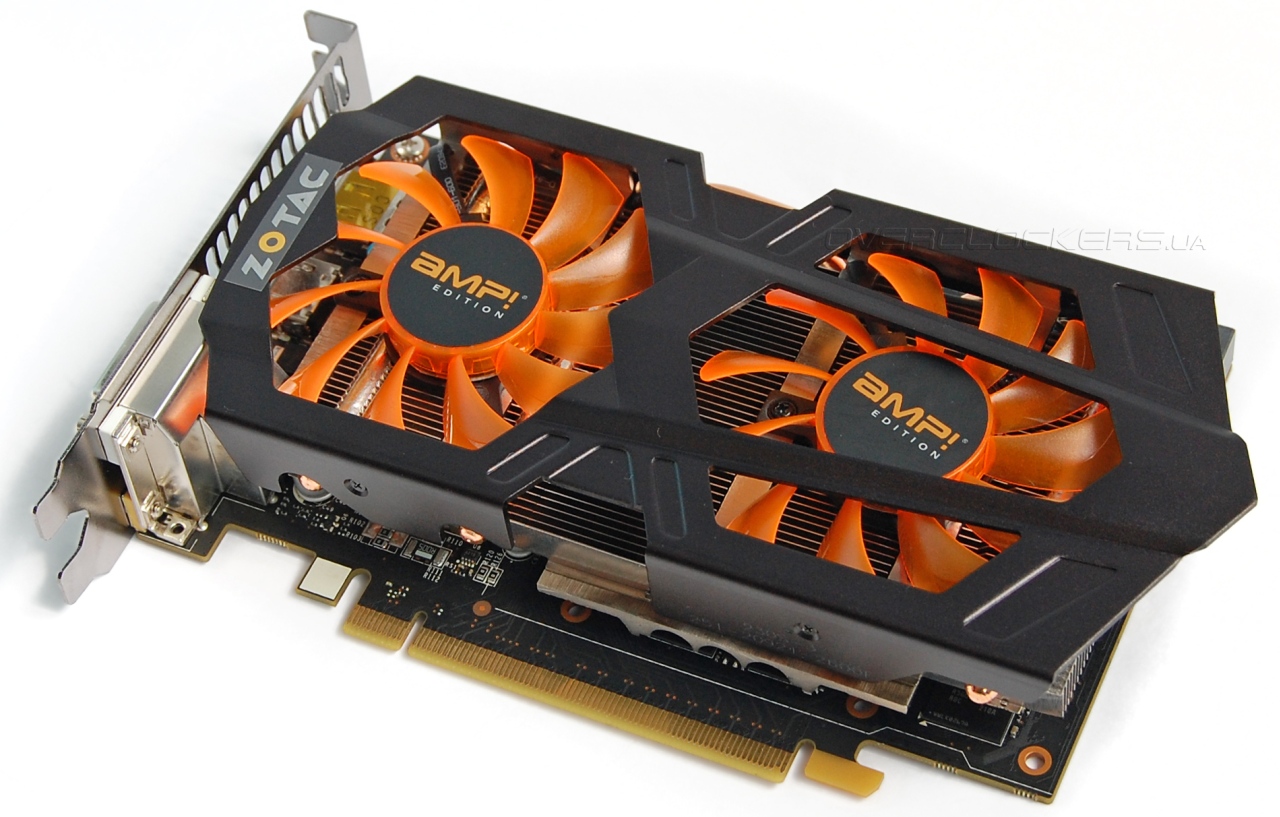

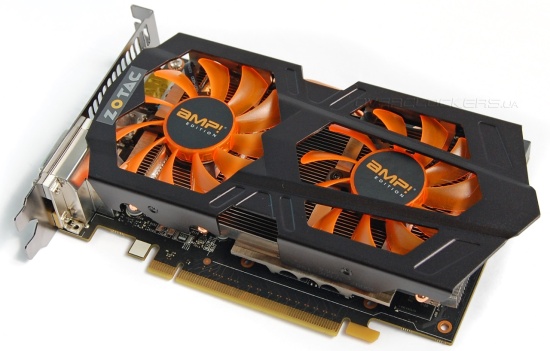

Данный видеоадаптер очень маленький и компактный, хотя выглядит солидно — система охлаждения с тепловыми трубками, два вентилятора.

Zotac GeForce GTX 660 Ti AMP! Edition

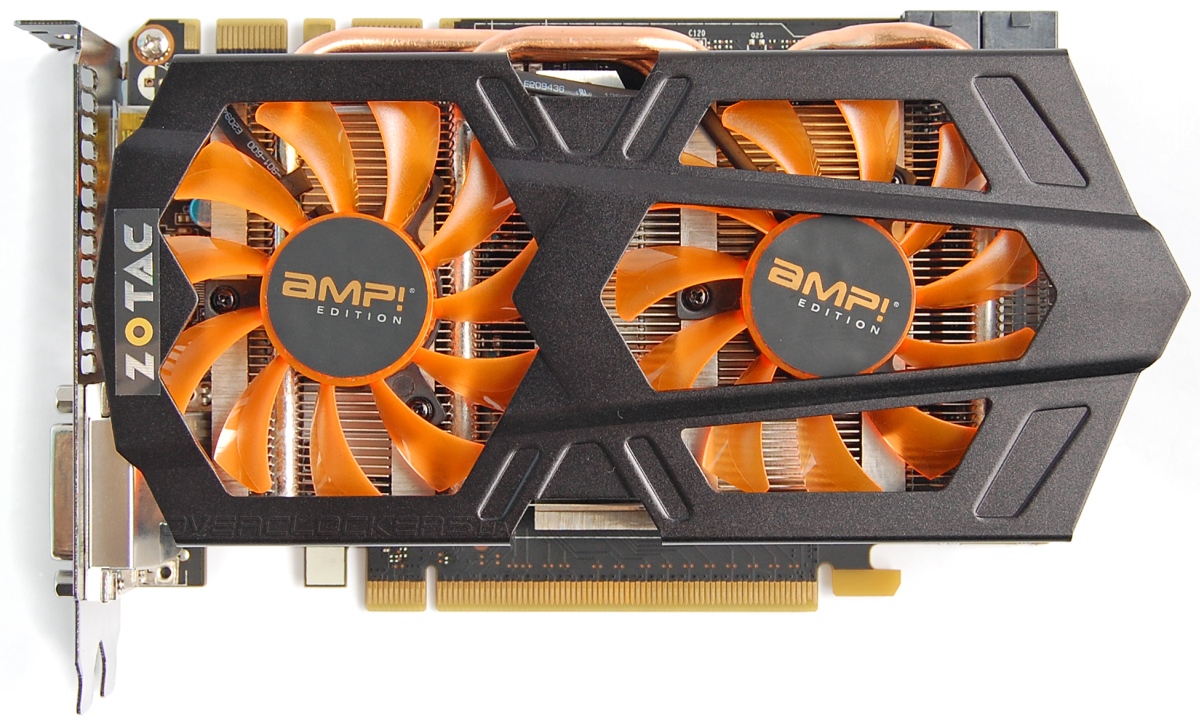

Общий дизайн напоминает других представителей линейки AMP! Edition на базе GPU GK104. У них тоже вентиляторы с ярко-оранжевой крыльчаткой и идентичный по форме кожух с «вилкой», которая частично прикрывает один вентилятор.

Zotac GeForce GTX 660 Ti AMP! Edition

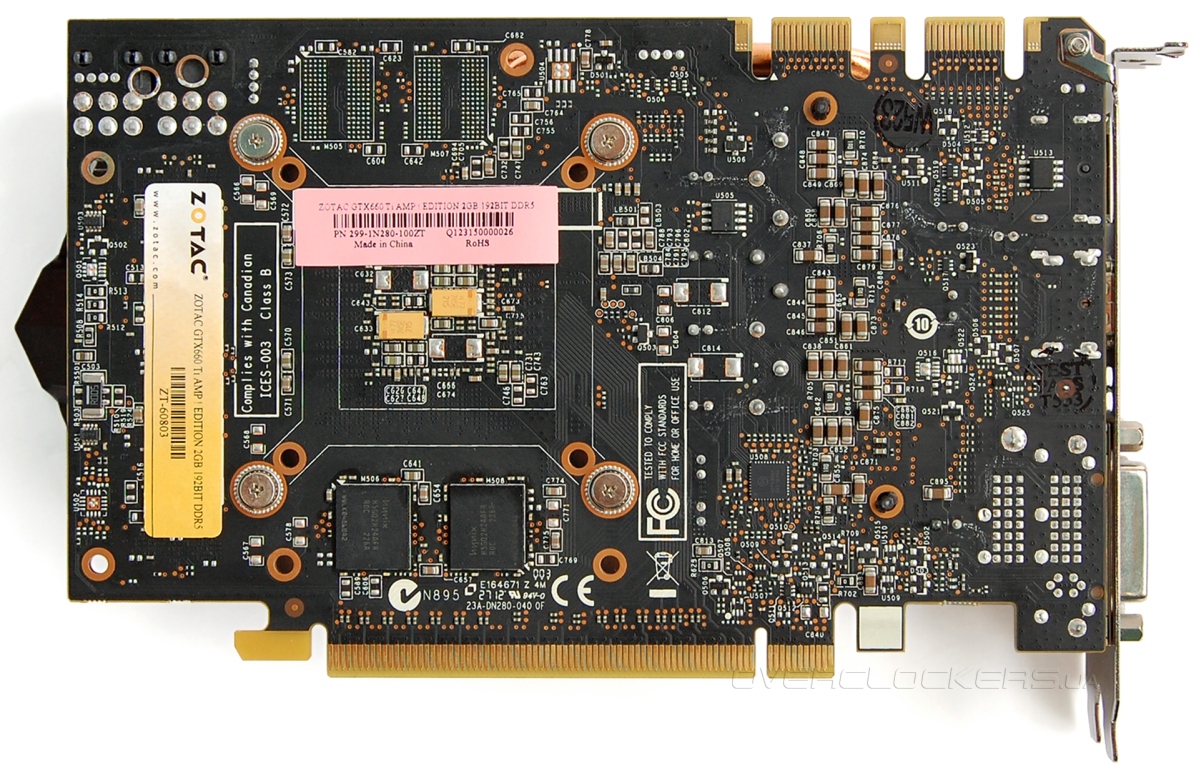

На обратную сторону вынесено две микросхемы памяти.

Zotac GeForce GTX 660 Ti AMP! Edition

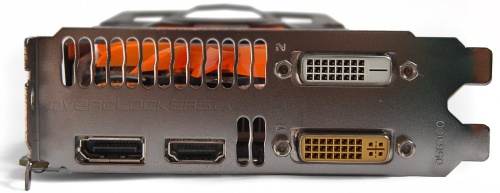

На задней панели расположено два DVI, один HDMI и DisplayPort.

Zotac GeForce GTX 660 Ti AMP! Edition

Взглянем поближе на систему охлаждения.

Zotac GeForce GTX 660 Ti AMP! Edition

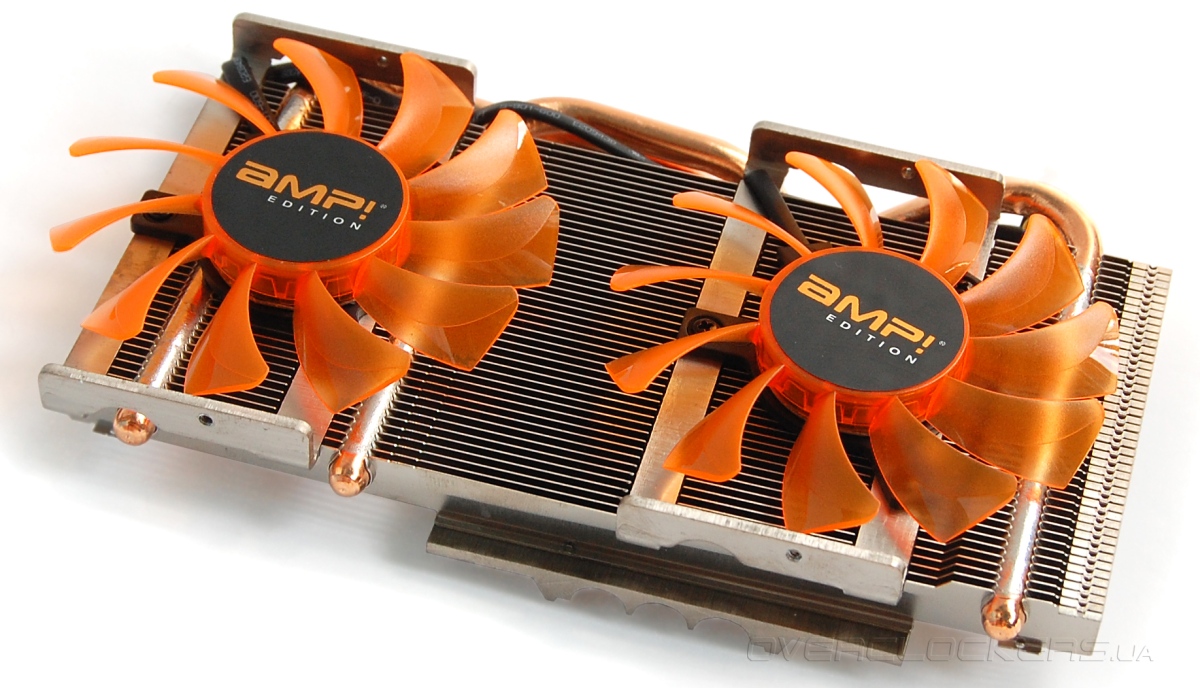

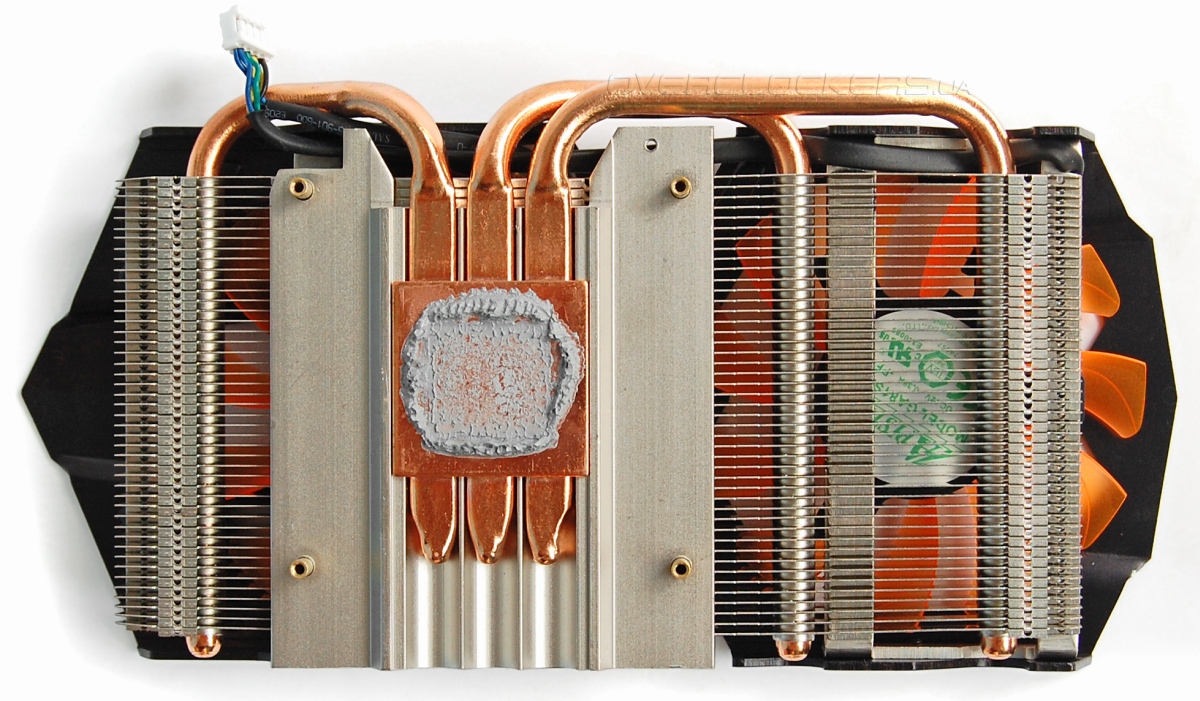

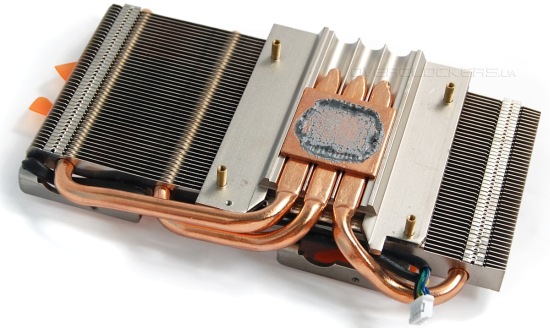

Радиатор состоит из трех медных тепловых трубок и массива алюминиевых пластин. Трубки уложены в желобки массивного алюминиевого основания. Контакт с поверхностью графического ядра осуществляется через небольшую медную пластину.

Zotac GeForce GTX 660 Ti AMP! Edition

Zotac GeForce GTX 660 Ti AMP! Edition

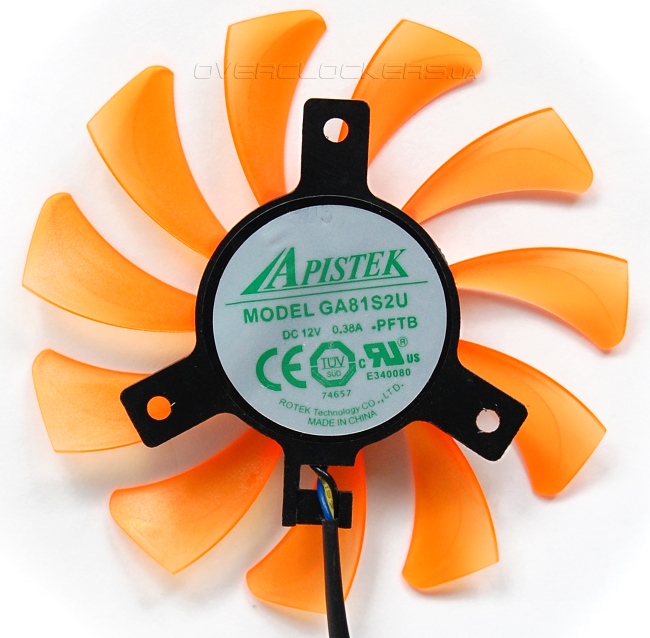

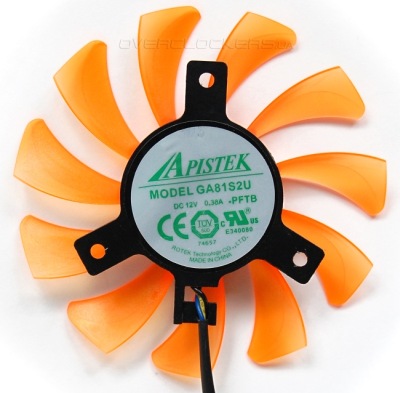

Обдувается конструкция парой вентиляторов Apistek GA81S2U диаметром 80 мм (реальный размер крыльчатки немного меньше).

Zotac GeForce GTX 660 Ti AMP! Edition

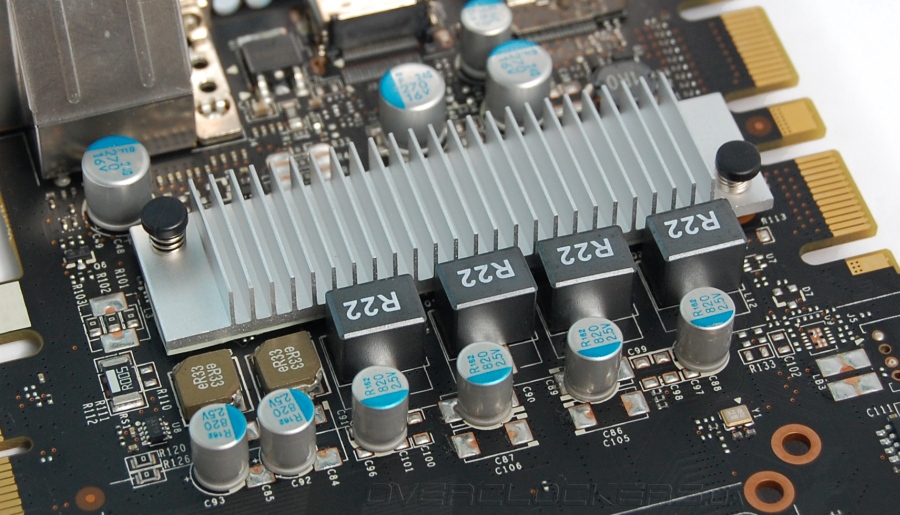

На силовые компоненты питающей цепи установлен ребристый радиатор.

Zotac GeForce GTX 660 Ti AMP! Edition

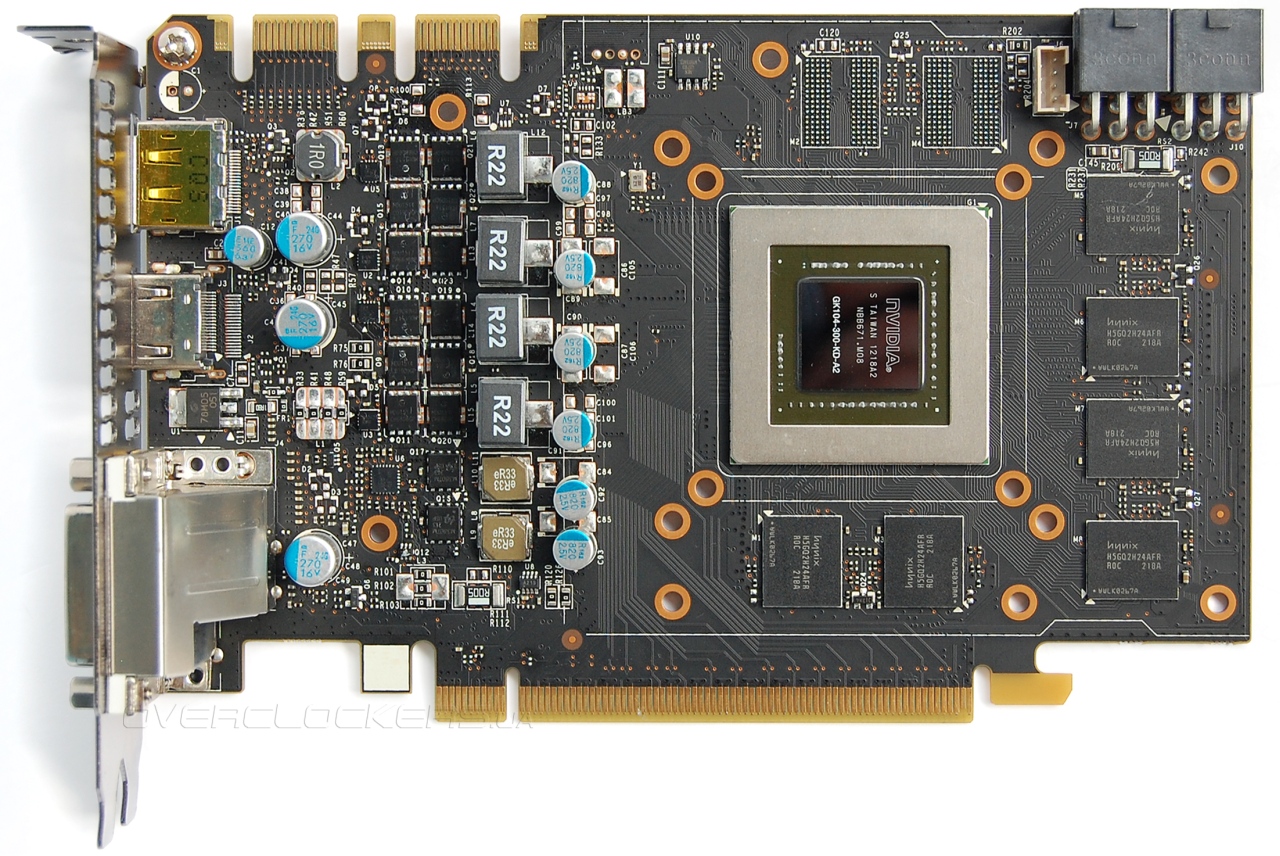

Печатная плата выглядит знакомо. Это действительно копия GeForce GTX 670. Только почти все микросхемы памяти теперь распаяны со стороны GPU. Питание подводится по двум шестиконтактным разъемам. Два разъема MIO позволяют организовать Triple SLI.

Zotac GeForce GTX 660 Ti AMP! Edition

Графический процессор получает питание от четырех фаз, управляемых ШИМ-контроллером NCP5392P, память запитана от двух фаз — все как и у GeForce GTX 670.

NCP5392P

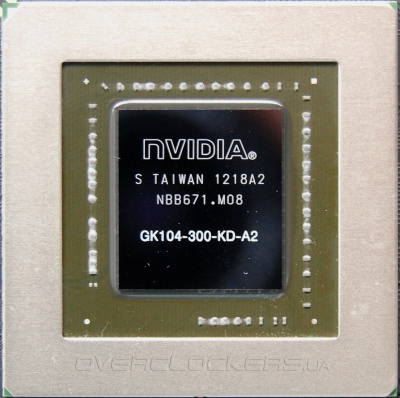

Процессор имеет маркировку GK104-300-KD-A2:

GK104-300-KD-A2

Видеокарта оснащается двумя гигабайтами памяти, которые сочетаются со 192-битной шиной. Ранее мы видели симбиоз такой шины с 1 ГБ памяти на GeForce GTX 550 Ti, у которого такое соотношение достигалось благодаря использованию микросхем разного объема. Но в данном случае распаяно 8 чипов одинаковой плотности. С обратной стороны — два Hynix H5GQ2H24AFR R0C 218A, с лицевой — шесть H5GQ2H24AFR R0C 220A.

Hynix H5GQ2H24AFR R0C Hynix H5GQ2H24AFR R0C

Заводской разгон у Zotac весьма внушительный. GPU с базовой частоты в 915 МГц ускорен до 1033 МГц, при этом Boost Clock составляет 1111 МГц. Частота памяти повышена с 6008 МГц до 6608 МГц. С учетом такого разгона видеокарта действительно должна быть быстрее референсной версии на 10%, если не больше.

Zotac GeForce GTX 660 Ti AMP! Edition

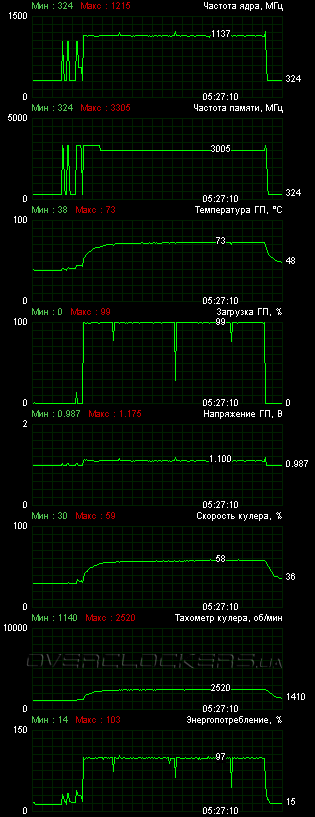

Так вышло, что тестирование видеокарты проводилось в очень жестких температурных условиях при 29 °C в помещении. Но даже в таких условиях 12-минутный тест в Crysis: Warhead не сумел прогреть ядро карты выше 73 °C. Вентиляторы при этом раскручивались до 2500 об/мин, создавая средний уровень шума.

Zotac GeForce GTX 660 Ti AMP! Edition

Весьма неплохой результат, учитывая условия тестирования. При нормальной температуре окружающей среды видеокарта должна работать тихо.

На верхнем скриншоте мониторинга MSI Afterburner вы могли заметить, что частота памяти почти сразу после начала теста упала с 6,6 ГГц до 6 ГГц. Это наблюдалось во всех 3D-приложениях. Из-за этого итоговая производительность Zotac будет меньше того уровня, который должен продемонстрировать данный видеоадаптер. Причина такого поведения нам не ясна. То ли это недоработка предрелизного драйвера, который сбрасывает частоты до стандартного значения, то ли проблема с самой картой (а это тоже предсерийный тестовый образец) на уровне BIOS.

GPU большую часть времени работал в диапазоне частот от 1110 МГц до 1137 МГц. Предельно возможная частота в режиме Boost составляет 1215 МГц.

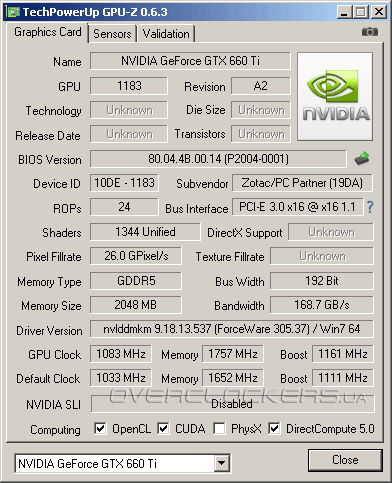

При разгоне мы повысили до предела лимит мощности. Это изначально позволяет карте работать при больших частотах в Boost-режиме. Потом постепенно повышали базовую частоту ядра. Очень большого прироста достичь не удалось, лишь 50 МГц. Однако в итоге мы получили 1083 МГц по базовой при Boost Clock 1161 МГц, а это на самом деле уже на 18% выше рекомендованного значения в 915/980 МГц. В реальности благодаря повышению лимита мощности видеокарта работала в диапазоне от 1239 МГц до 1266 МГц. Так что итоговый выигрыш от такого разгона оказался весьма внушительный.

Zotac GeForce GTX 660 Ti AMP! Edition

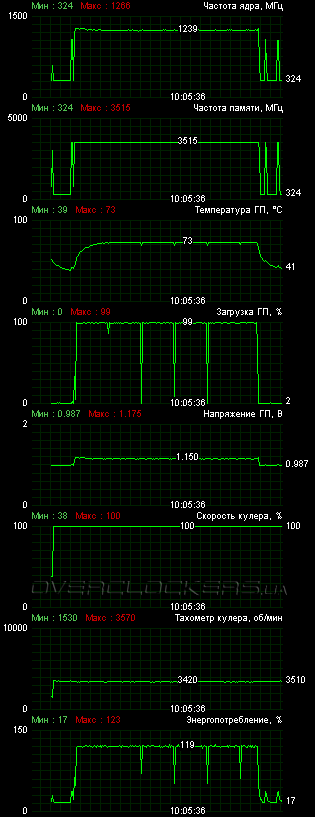

Память разогналась до 7030 МГц. Но в таком режиме проработала недолго. После наших экспериментов с частотой «глюк» со сбросом частоты памяти исчез, и мы даже смогли пройти часть тестов на повышенных частотах. Но после перезагрузки вернуться к такой рабочей конфигурации не удалось — память снова начала сбрасываться до 6008 МГц в номинале и при разгоне. При 192-битной шине и внушительном разгоне GPU такая частота памяти явно будет ограничивающим фактором итоговой производительности.

Zotac GeForce GTX 660 Ti AMP! Edition

Из-за ограниченного времени мы не имели времени на длительные эксперименты и в итоге так и не смогли пройти все тесты на повышенных частотах. Поэтому на некоторых графиках Zotac GTX 660 Ti присутствует лишь в номинальном режиме.

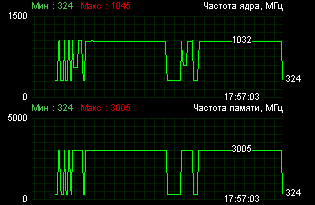

Теперь немного о тестировании видеокарты на рекомендованных частотах. Из-за «плавающих» частот GPU, которые зависят от энергопотребления карты, получить полностью идентичный референсу видеоускоритель несколько проблематично. Просто снизить базовую частоту для этого может быть недостаточно. Мы исходили из того, что обычный GeForce GTX 670 при заявленных идентичных частотных характеристиках реально работает в диапазоне от 1000 до 1070 МГц. Поэтому откорректировали частоту нашего GeForce GTX 660 Ti так, чтобы частота ядра держалась на уровне 1032-1047 МГц. Со снижением частоты памяти, как понимаете, никаких проблем не возникло. Ползунок ограничения энергопотребления был снижен лишь на 3%.

Zotac GeForce GTX 660 Ti AMP! Edition

При таких частотах итоговая производительность может отличаться от результатов заводского референса в большую или меньшую стороны, но незначительно. Этого достаточно, чтобы получить общее представление о производительности обычной версии GeForce GTX 660 Ti.

Под конец отметим еще, что на нашей системной плате ASUS Rampage IV Formula/Battlefield 3 эта видеокарта NVIDIA (как и прочие) работала в режиме PCI Express 2.0. А вот Radeon функционировали уже на PCI Express 3.0. Ради интереса мы активировали более скоростной режим для GeForce GTX 660 Ti при помощи соответствующего патча от NVIDIA. Zotac без проблем «завелся» на PCI Express 3.0, но никакого улучшения результатов это не дало. Так что все GeForce мы тестировали в режиме PCI Express 2.0.
