Обзор и тестирование видеокарты ASUS HD7870-DC2T-2GD5

В недавнем обзоре ASUS GTX670-DC2-2GD5 мы отмечали, что компания проигнорировала референсную версию данного видеоадаптера. Такая же история у ASUS и с Radeon HD 7870. Под логотипом компании выпускаются только нестандартные версии с фирменным охлаждением DirectCU II. Ну а что они собой представляют, мы сейчас и расскажем.


ASUS HD7870-DC2T-2GD5

К нам не тестирование попала старшая видеокарта TOP-серии с повышенными заводскими частотами. Об это явно говорят соответствующие логотипы на лицевой стороне коробки. Сама упаковка выполнена в узнаваемом стиле и имеет крупные габариты.

ASUS GTX670-DC2-2GD5

Комплектация следующая:
  • переходник DVI/D-Sub;
  • переходник питания c двух molex 4-pin на PCI-E 6-pin;
  • мостик CrossFire;
  • диск с программным обеспечением;
  • инструкция.

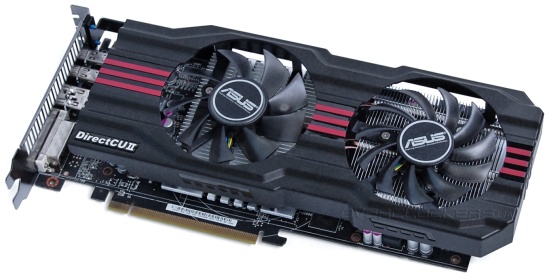

Во внешнем виде видеокарты нет ничего необычного, если вы знакомы с представителями прошлого поколения от ASUS.

ASUS GTX670-DC2-2GD5

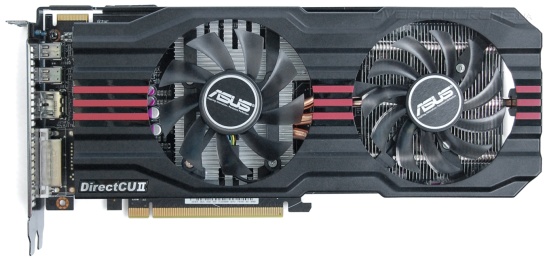

Сразу видно, что вместо обновленного двухслотового DirectCU II используется старая версия с двухсекционным радиатором и двумя разными вентиляторами.

ASUS GTX670-DC2-2GD5

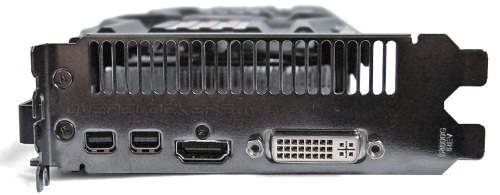

На заднюю панель вынесено два разъема DisplayPort, один HDMI и DVI.

ASUS GTX670-DC2-2GD5

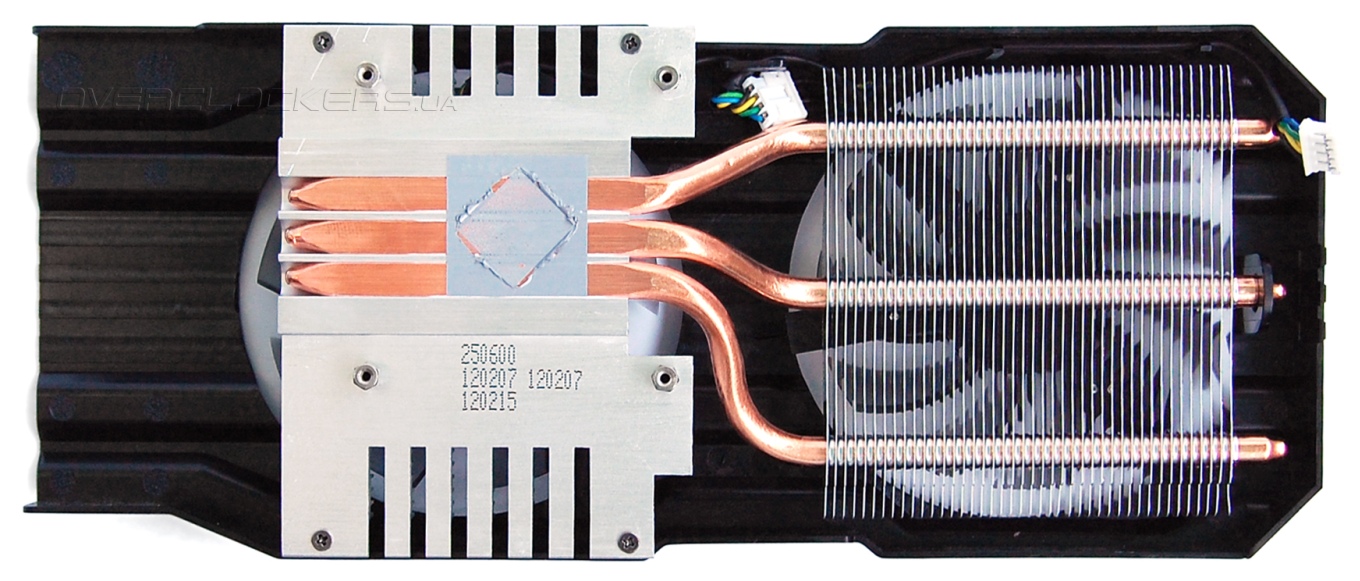

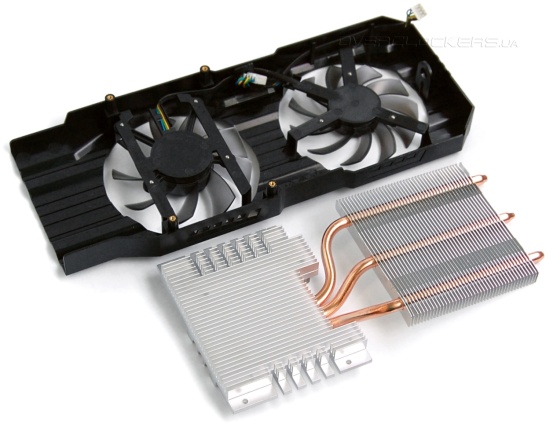

Из описывавшихся нами продуктов ASUS система охлаждения HD7870-DC2T-2GD5 очень напоминает кулер у ENGTX560 DCII TOP/2DI/1GD5. Но есть и отличия. Кожух теперь выполнен не из металла, а из пластика. Но это, конечно, на возможности системы охлаждения никак не влияет. А вот уменьшившаяся длина радиатора является минусом. Radeon HD 7870 не настолько холодная карта, чтобы экономить на такой не самой мощной системе охлаждения. Пластинчатая секция осталась без изменений.

ASUS GTX670-DC2-2GD5

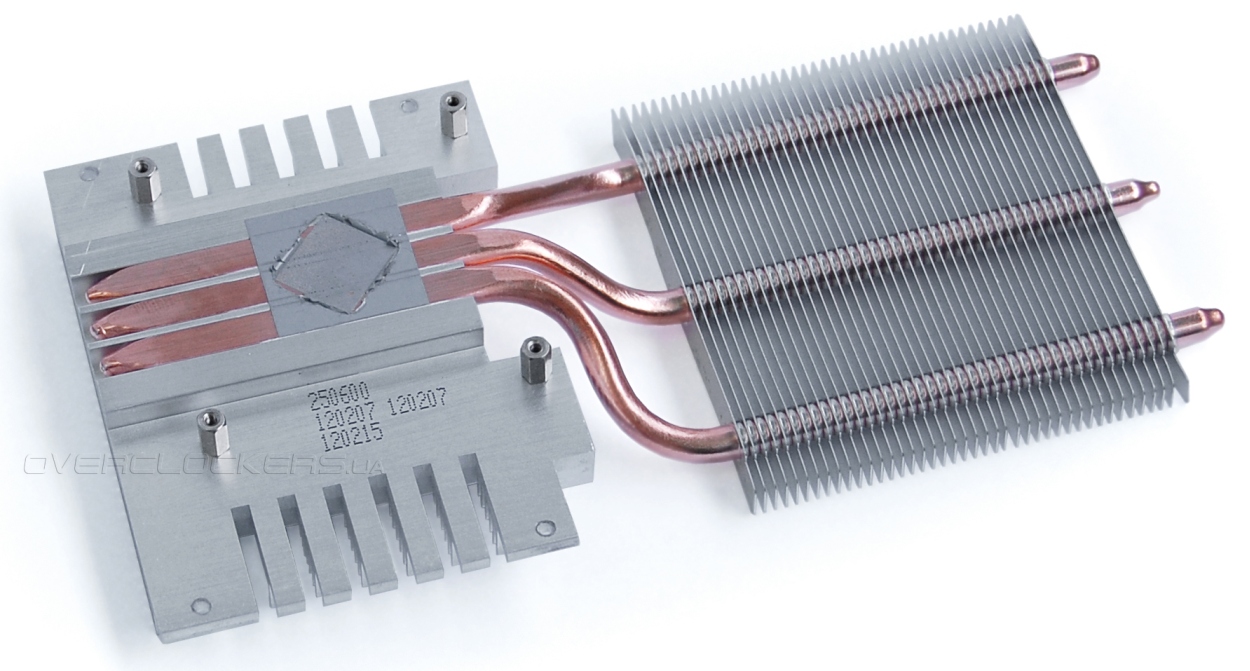

В основании цельного радиатора уложены три тепловые трубки, напрямую контактирующие с поверхностью чипа. С верхней стороны этот радиатор имеет ребристую поверхность. Массив пластин немного приподнят над основанием.

ASUS GTX670-DC2-2GD5

Это связано с наличием высоких элементов на плате. Из-за неодинаковой высоты секций применяются и вентиляторы разной высоты. Конструкция лопастей у них тоже немного отличается. Диаметр крыльчатки идентичный — 75 мм.

ASUS GTX670-DC2-2GD5

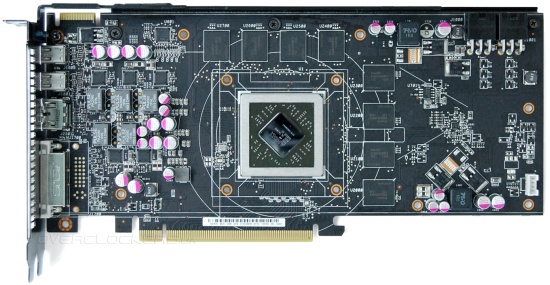

В дизайн платы никаких изменений не вносилось. Это полная копия референса.

ASUS GTX670-DC2-2GD5

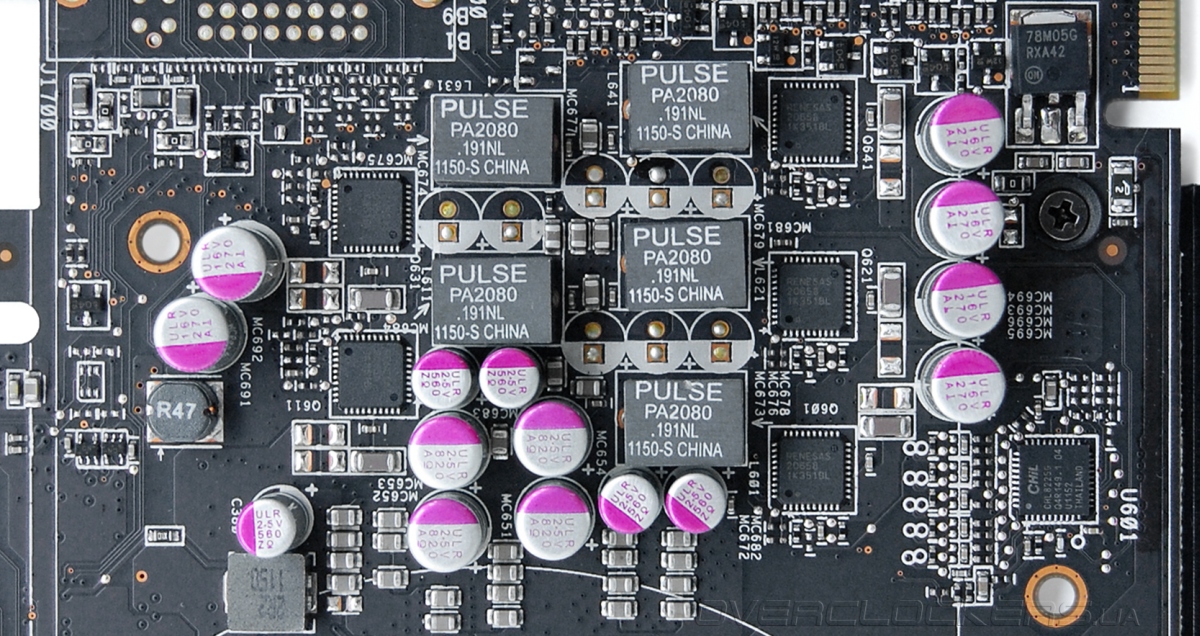

Система питания графического процессора насчитывает пять фаз, реализованных на микросхемах DrMOS производства Renesas Technology под управлением контроллера CHil CHL8225G. Никакого радиатора не предусмотрено, хотя плата и все компоненты неплохо обдуваются вентиляторами системы охлаждения. Но если вы обратитесь к самым первым фотографиям, то увидите, что вентилятор расположен немного сбоку от узла питания.

ASUS GTX670-DC2-2GD5

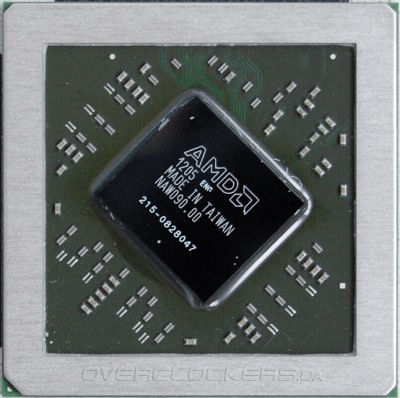

Кристалл GPU развернуть на подложке под углом в 45 градусов и окружен защитной рамкой.

ASUS GTX670-DC2-2GD5

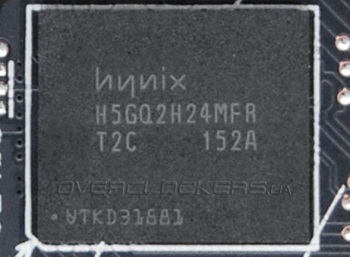

Два гигабайта видеопамяти набраны восемью микросхемами Hynix H5GQ2H24MFR T2C.

Hynix H5GQ2H24MFR T2C

С рекомендованных 1000/4800 МГц ядро и память видеокарты разогнаны производителем до 1100/5000 МГц.

ASUS GTX670-DC2-2GD5

Утилита GPU-Z определила параметр ASIC в 81,9%. Это на одном уровне с экземпляром Gigabyte GV-R787OC-2GD, недавно побывавшим у нас. Посмотрим, кто окажется лучше по разгону.

ASUS GTX670-DC2-2GD5

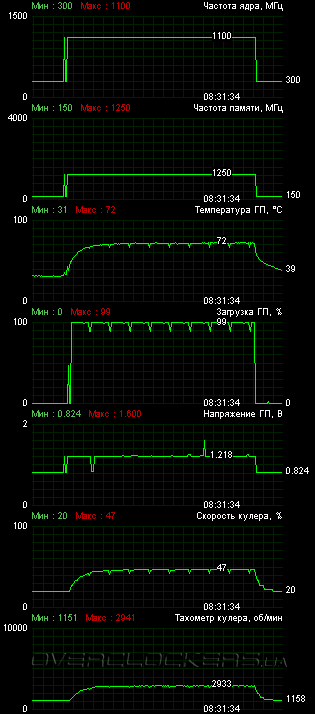

12-минутный тест Crysis: Warhead при максимальных настройках качества разогрел карту до 72 °C при 25 градусах в помещении. Это выше температурных показателей MSI R7870 Twin Frozr 2GD5/OC и Gigabyte GV-R787OC-2GD. И даже такая температура сопряжена с очень высоким уровнем шума, ведь вентиляторы раскручивалось до 2940 об/мин.

ASUS GTX670-DC2-2GD5

Пять прогонов бенчмарка Hard Reset прогрели карту до 74 °C, а скорость вентиляторов достигла 3100 об/мин.

ASUS GTX670-DC2-2GD5

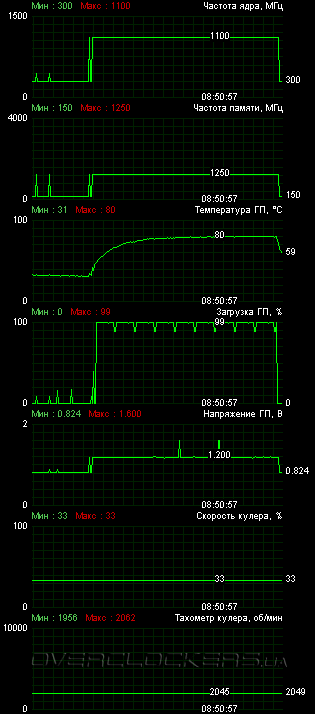

В данном случае без ручных регулировок просто не обойтись. Для достижения более комфортного уровня шума мы снизили напряжение питания ядра с 1,218 В до 1,2 В, зафиксировав обороты на уровне 33% (2045—2062 об/мин). В таком режиме карта сохраняла стабильность, но температура в Crysis держалась на уровне 80 °C.

ASUS GTX670-DC2-2GD5

Добиться низких рабочих температур при умеренном шуме на ASUS HD7870-DC2T-2GD5 проблематично. Система охлаждения для этого слабовата. Надеться на разгон без замены охлаждения и вовсе не стоит. Да и при максимальных оборотах обдувающих вентиляторов карта не показала каких-то выдающихся результатов. После длительных испытаний мы остановились на частотах 1220/6000 МГц. Разгон GPU хуже, чем у представителей Gigabyte и MSI, упоминавшихся выше. Зато частота памяти немного выше.

ASUS GTX670-DC2-2GD5

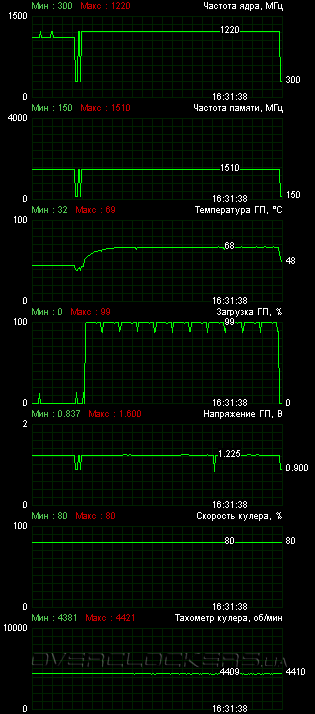

Стоит отметить, что даже при 4400 об/мин разогнанная карта легко прогревалась до 69 °C в Crysis: Warhead. Напряжение было повышено лишь до 1,225 В (на скачки в графике не обращаем внимание — это «глюки» мониторинга MSI Afterburner). С хорошим охлаждением вполне можно было бы надеться на большие частоты при большем напряжении.
