Видеокарта ENGTX560 DCII TOP/2DI/1GD5: еще одно интересное решение от ASUS

В ряду продуктов компании ASUS есть серия видеокарт DirectCU II с оригинальной системой охлаждения. Ранее на страницах нашего сайта мы уже рассматривали некоторые такие модели (ENGTX570 DCII/2DIS/1280MD5, EAH6970 DCII/2DI4S/2GD5) и они оставили положительные впечатления. Данный обзор посвящен более простой карте на базе GeForce GTX 560. Главным ее отличием от старших моделей является использование кулера упрощенной конструкции. Несмотря на присутствие аббревиатуры DCII в названии, данная карта обходится без трехслотовой системы охлаждения.


ASUS ENGTX560 DCII TOP/2DI/1GD5

Но обо всем по порядку. Для начала взглянем на упаковку и комплектацию ENGTX560 DCII TOP/2DI/1GD5. ASUS не скупится на картон, поэтому коробка видеокарты традиционно большая.

ASUS ENGTX560 DCII TOP/2DI/1GD5

Внутри еще несколько коробочек, по которым рассортированы различные аксессуары:
  • переходник DVI/D-Sub;
  • переходник mini-HDMI/HDMI
  • два переходника питания c двух molex на PCI-E 6-pin;
  • диск с драйвером;
  • инструкция.

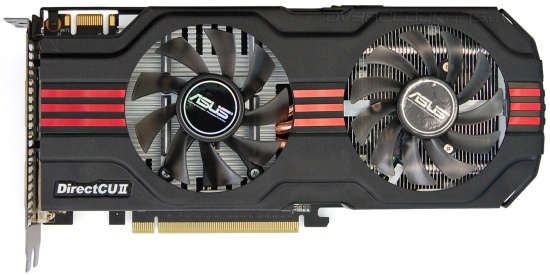

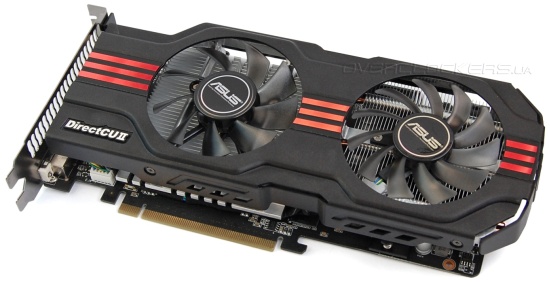

Внешне видеокарта напоминает своих старших товарищей, хотя и занимает теперь два слота. Выдержан общий стиль формы кожуха с красными вставками. По-прежнему используется два вентилятора, но диаметром поменьше и немного отличающейся формой.

ASUS ENGTX560 DCII TOP/2DI/1GD5

ASUS ENGTX560 DCII TOP/2DI/1GD5

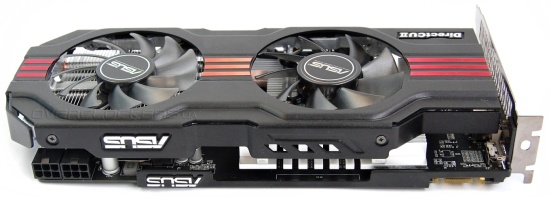

Для усиления текстолита сбоку прикручено ребро жесткости с логотипом компании. Два шестиконтактных разъема питания также расположены сбоку.

ASUS ENGTX560 DCII TOP/2DI/1GD5

Набор интерфейсных разъемов на задней панели включает два DVI и один mini HDMI.

ASUS ENGTX560 DCII TOP/2DI/1GD5

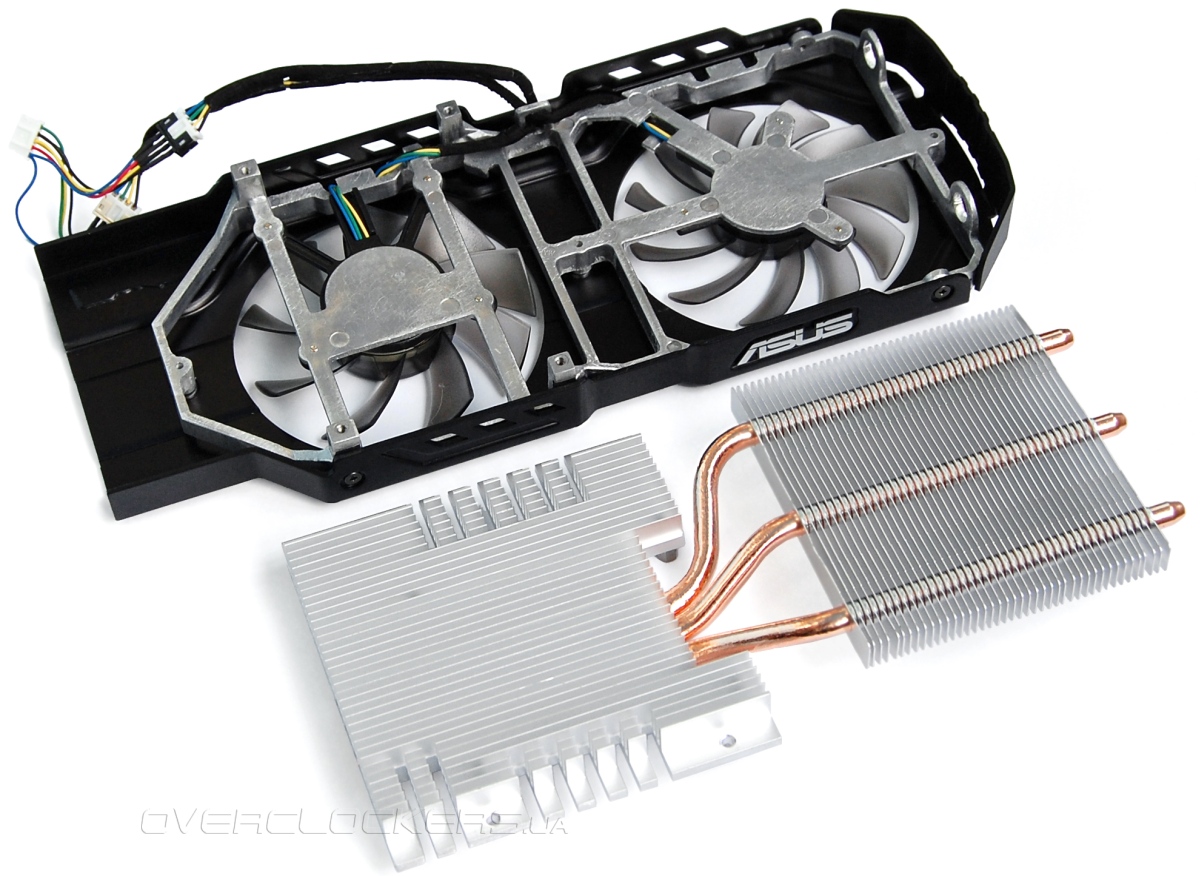

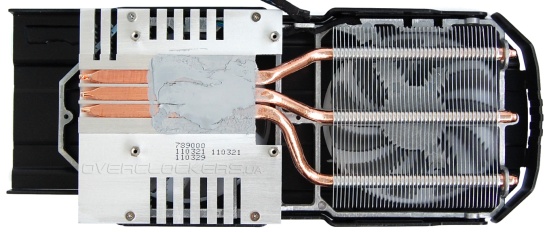

Система охлаждения не только «похудела» на один слот, но и использует лишь три тепловые трубки. Благодаря технологии Direct Touch они напрямую контактируют с графическим процессором, что позволяет максимально эффективно отводить от него тепло.

ASUS ENGTX560 DCII TOP/2DI/1GD5

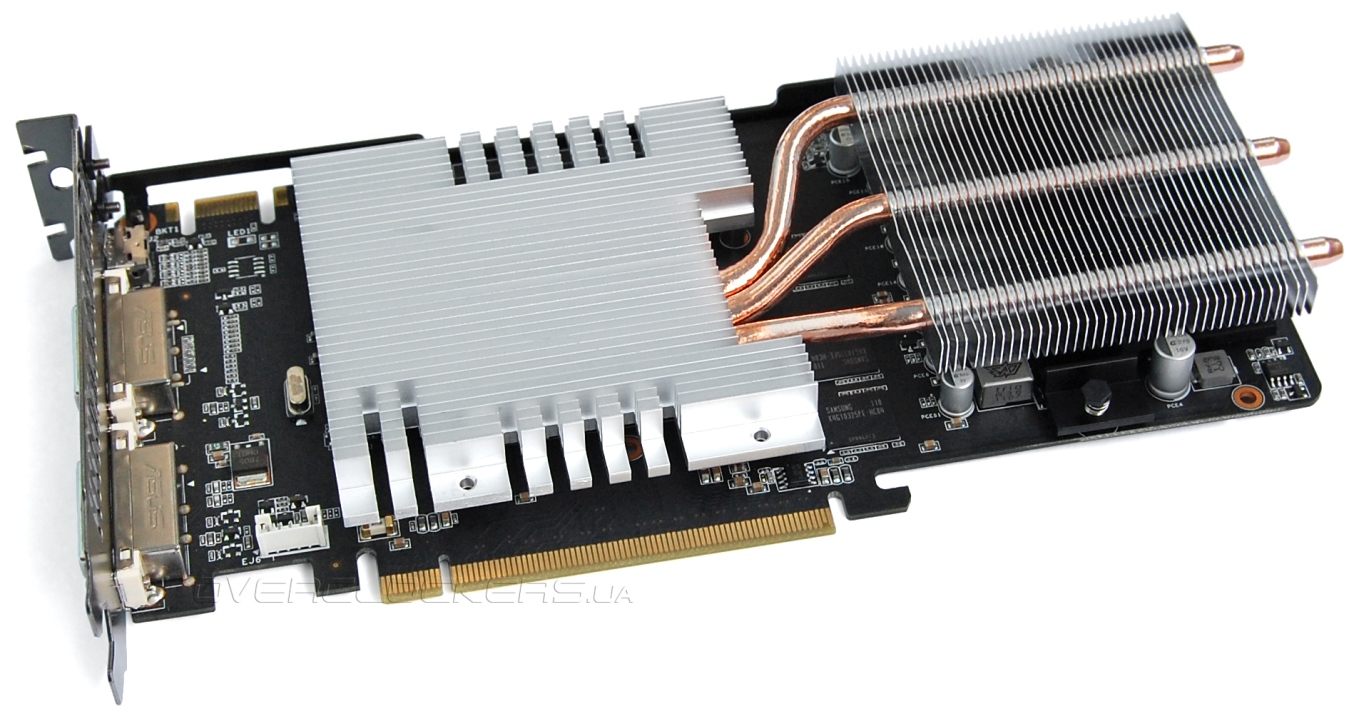

Радиатор стал меньше в размерах, но не намного. Честно говоря, у старших видеокарт ASUS DCII он тоже не отличается большими размерами. А для более простого графического чипа GF114 данного радиатора тем более будет достаточно. Каждый из вентиляторов обдувает свою секцию. Боковая состоит из тонких нанизанных на трубки пластин. Центральная секция, контактирующая с GPU, является цельным ребристым алюминиевым радиатором.

ASUS ENGTX560 DCII TOP/2DI/1GD5

Положение обоих секций относительно платы разное, боковая немного приподнята. Поэтому используются вентиляторы разной толщины.

ASUS ENGTX560 DCII TOP/2DI/1GD5

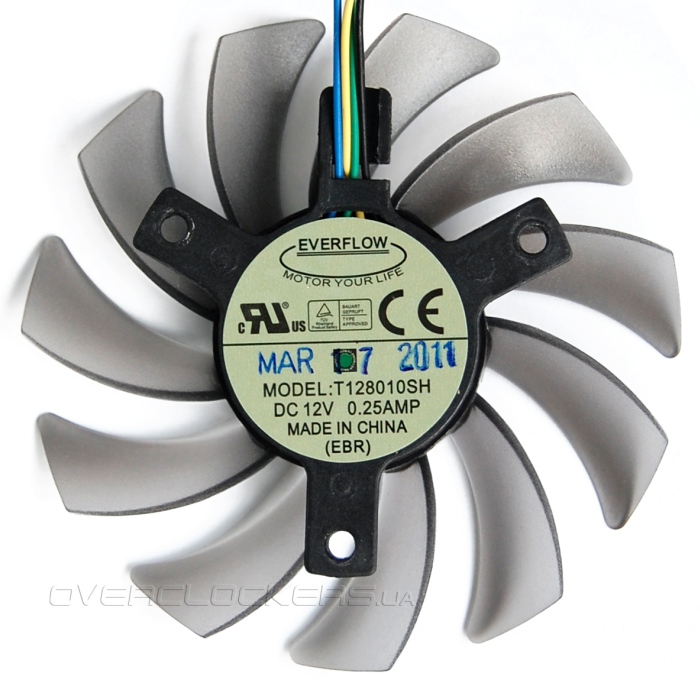

Цельный радиатор обдувается вентилятором Everflow R128015SU с девятью лопастями. Боковая часть обдувается более тонким Everflow T128010SH с 11 лопастями. Диаметр обоих 80 мм, но реальный диаметр крыльчатки естественно немного меньше.

ASUS ENGTX560 DCII TOP/2DI/1GD5 ASUS ENGTX560 DCII TOP/2DI/1GD5

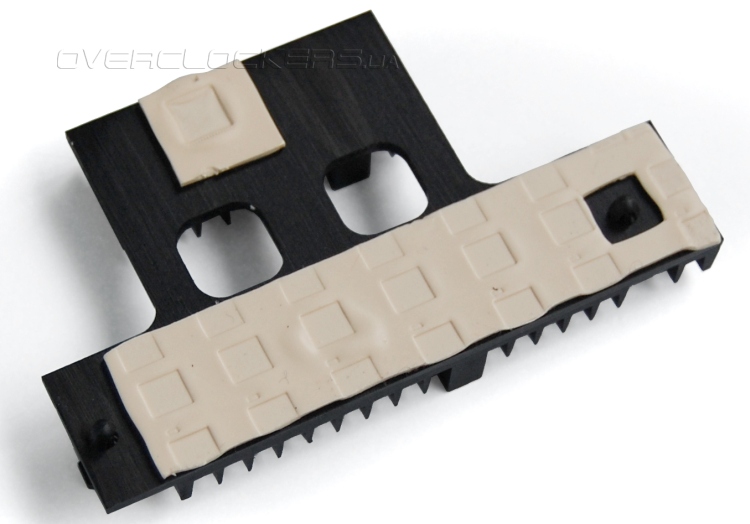

Для охлаждения компонентов системы питания предусмотрен приличный по размерам (как для видеокарты этой серии) радиатор, который отлично продувается расположенным сверху вентилятором.

ASUS ENGTX560 DCII TOP/2DI/1GD5

ASUS ENGTX560 DCII TOP/2DI/1GD5

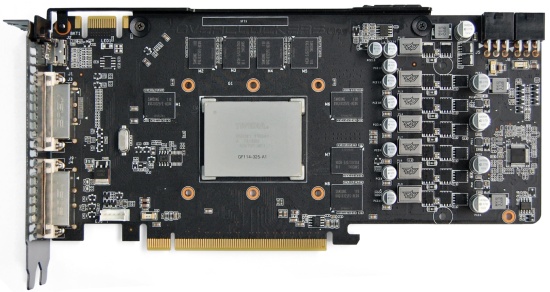

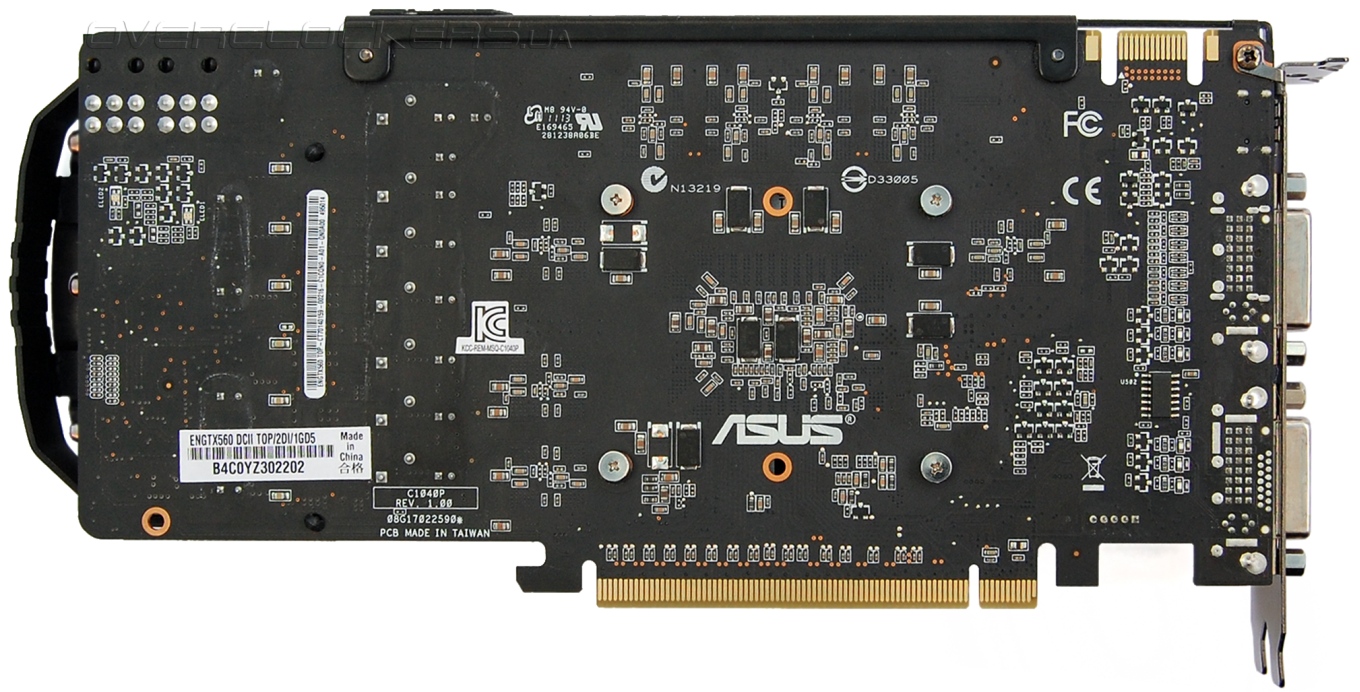

Плата выполнена по оригинальному нереференсному дизайну. Черный цвет текстолита уже можно назвать визитной карточкой ASUS. Карта изготовлена в соответствии с внутренним стандартом Super Alloy Power, что означает использование высококачественных компонентов.

ASUS ENGTX560 DCII TOP/2DI/1GD5

ASUS ENGTX560 DCII TOP/2DI/1GD5

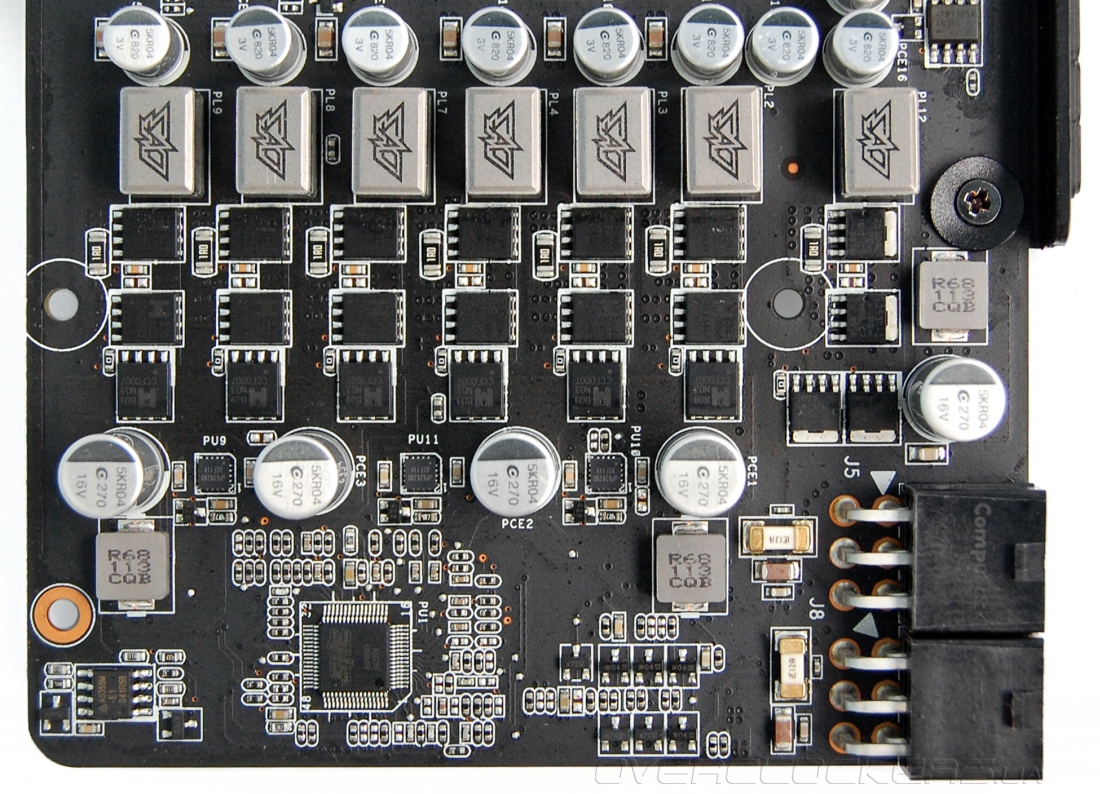

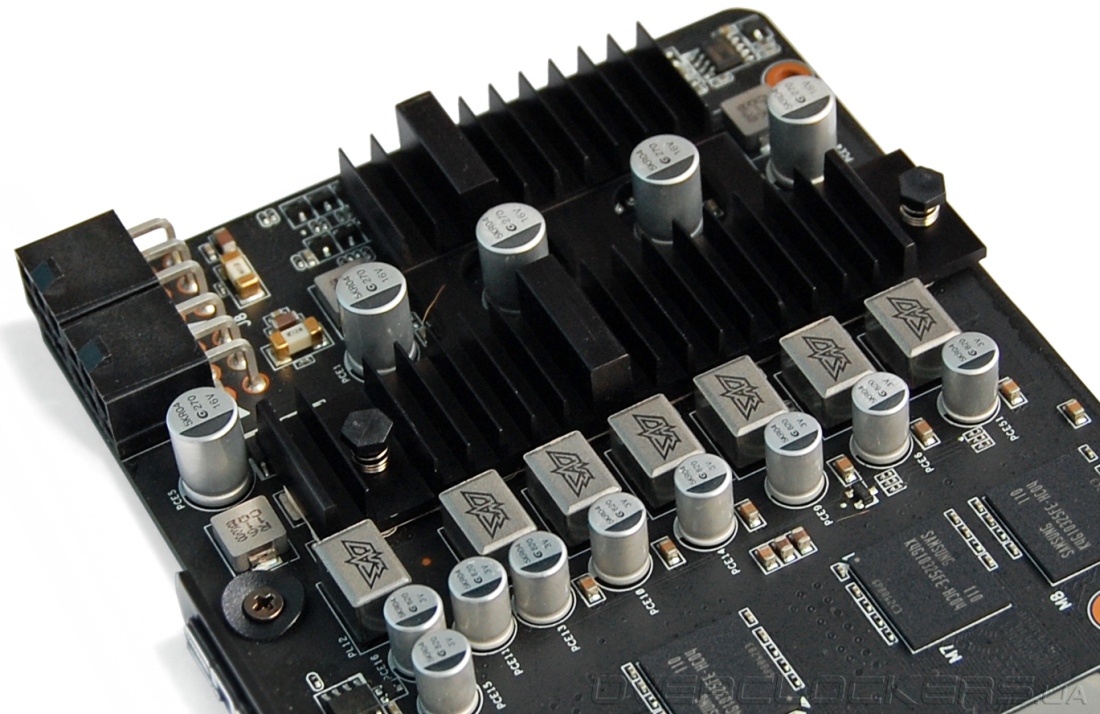

Графический процессор запитан от шестифазного преобразователя напряжения с тремя драйверами uP6282 под управлением ШИМ-контроллера SHE ASP0907. Подсистема питания памяти однофазная.

ASUS ENGTX560 DCII TOP/2DI/1GD5

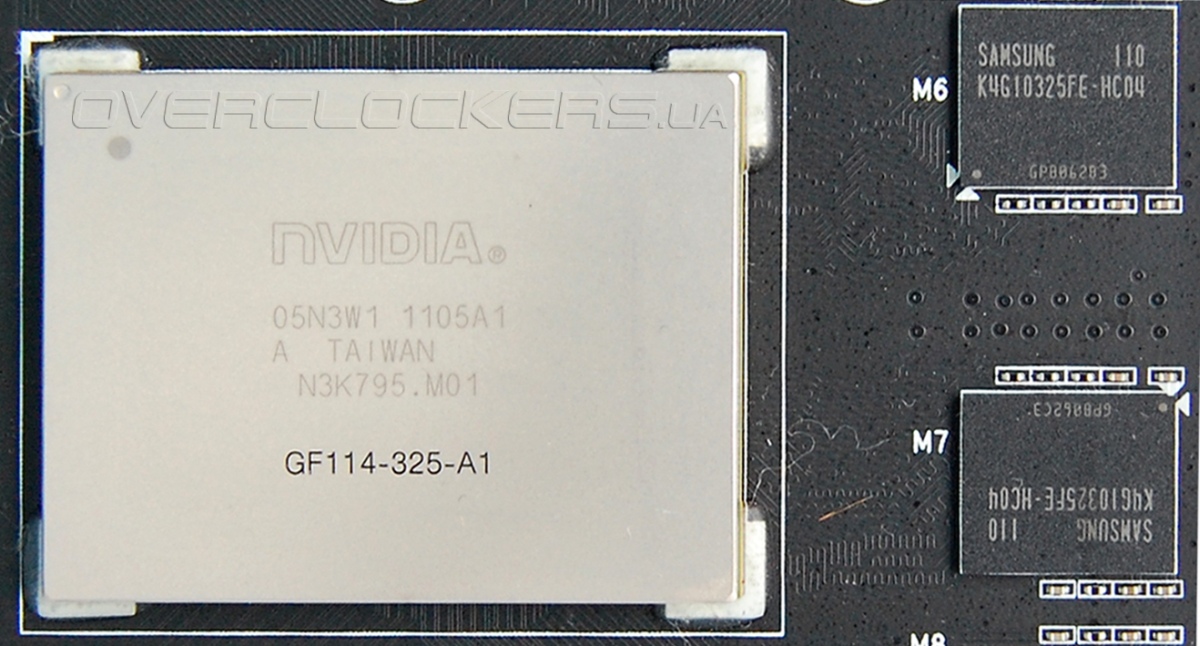

Полная маркировка графического чипа GF114-325-A1. Распаяно восемь микросхем памяти Samsung K4G10325FE-HC04 общим объемом один гигабайт.

GF114-325-A1

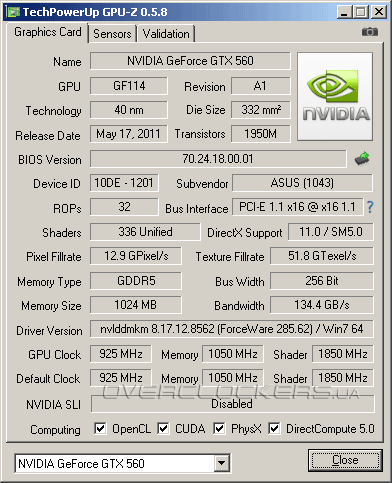

Рабочие частоты ASUS ENGTX560 DCII TOP/2DI/1GD5 значительно выше рекомендованных. GPU работает на частоте 925/1850 МГц вместо 810/1620 МГц, память GDDR5 функционирует на эффективных 4200 МГц вместо положенных 4000 МГц.

ASUS ENGTX560 DCII TOP/2DI/1GD5

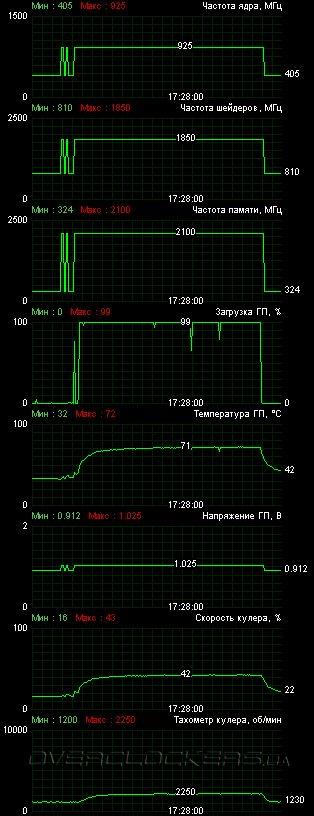

При 12-минутной нагрузке Crysis: Warhead ядро прогрелось до 72 °C при 23 °C в помещении. Вентиляторы раскручивались до 2200—2250 об/мин, но шум умеренный.

ASUS ENGTX560 DCII TOP/2DI/1GD5

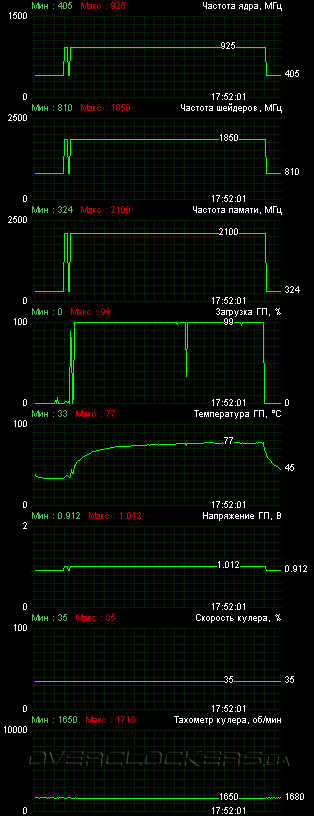

Добиться полной тишины не составит труда. Мы для этого ограничили скорость вентиляторов отметкой 1700 об/мин и снизили напряжение с номинальных 1,025 В до 1,012 В.

ASUS ENGTX560 DCII TOP/2DI/1GD5

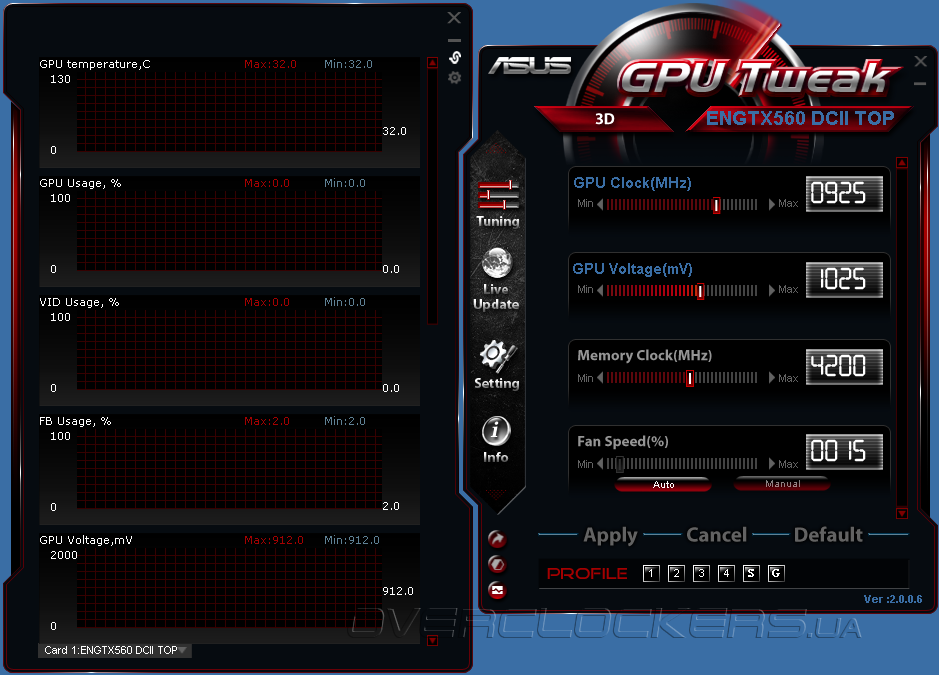

Для разгона можно использовать фирменную утилиту ASUS GPU Tweak, но и в популярном MSI Afterburner все функции (включая софтвольтмод) работают корректно.

ASUS ENGTX560 DCII TOP/2DI/1GD5

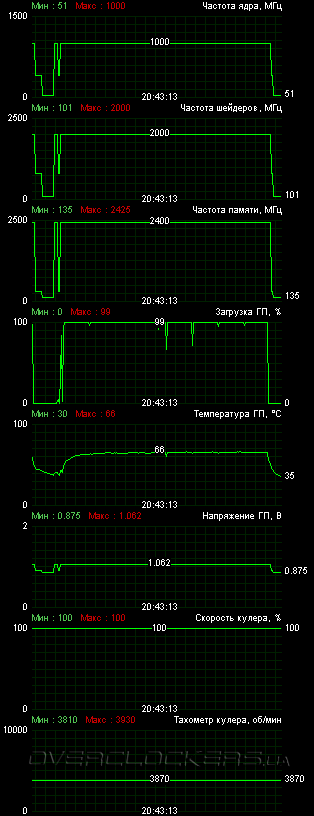

На родном кулере при максимальных оборотах мы смогли добиться полной стабильности на частоте ядра в 1000/2000 МГц при напряжении в 1,062 В. Память разогналась до 4800 МГц.

ASUS ENGTX560 DCII TOP/2DI/1GD5

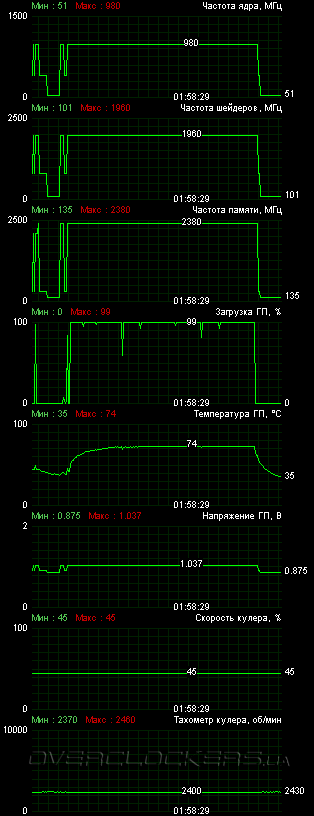

Из-за высокого шума такой режим практичным не является. И мы решили подобрать частоты, при которых можно ограничиться более низкими оборотами и умеренным уровнем шума. Для этого, конечно же, пришлось понизить напряжение, но итоговый результат все равно оказался отличным. Карта сохраняла работоспособность на частотах 980/1960/4760 МГц при напряжении 1,037 В и 2400 об/мин. А температура ядра при этом была почти такая же, что и в номинале. Относительно стандартных частот GeForce GTX 560 это прирост в 21% для ядра и 19% для памяти.

ASUS ENGTX560 DCII TOP/2DI/1GD5

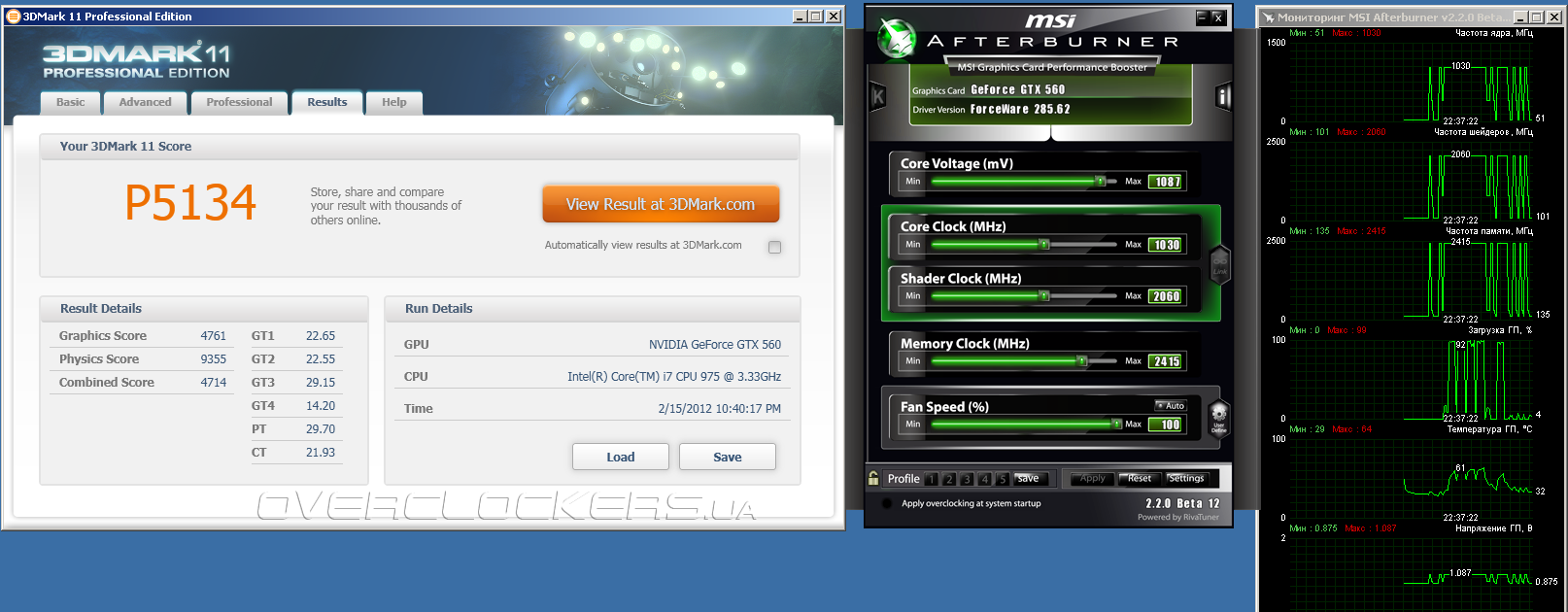

Что же касается оверклокерского потенциала для бенчмарков, то с родным охлаждением карта смогла пройти 3DMark 11 при частотах 1030/2060/4830 МГц.

ASUS ENGTX560 DCII TOP/2DI/1GD5
