MSI R7770 Power Edition 1GD5/OC
Видеокарта поставляется в коробке средних размеров.
Под откидывающейся панелью перечислены все технологические преимущества данного продукта.
Комплектация такая:
- переходник DVI/D-Sub;
- переходник питания c двух molex 4-pin на PCI-E 6-pin;
- мостик CrossFire;
- дополнительный вентилятор;
- диск с программным обеспечением;
- инструкция.
На задней панели расположено три интерфейсных разъема: DisplayPort, HDMI и DVI.
Особенностью видеокарты является изменяемый дизайн системы охлаждения с возможностью использования одного или двух вентиляторов. MSI называет это TransThermal Design. Самый простой вариант — один вентилятор по центру.
Сверху можно установить второй вентилятор. Он цепляется за специальные ушки на боках пластикового кожуха. Для дополнительной фиксации используются винты. Питание подключается к отдельному двухконтактному разъему.
А если сдвинуть в сторону верхнюю крышку, то дополнительный вентилятор можно будет установить прямо на радиатор. Такая конструкция должна быть наиболее эффективной.
Ребристый радиатор накрывает почти всю поверхность печатной платы.
В основании есть медная вставка и приплюснутая тепловая трубка. Медный «пятачок» отводит тепло от графического чипа. Через голубые термопрокладки осуществляется контакт с микросхемами памяти и компонентами узла питания. Но из-за разной толщины основания и тепловой трубки контакт с двумя микросхемами неполный.
Основной вентилятор PowerLogic PLA09215B12H, дополнительный — PowerLogic PLA09215S12L. Они одинакового диаметра — 92 мм. Для второго заявлена скорость 2500 об/мин при шуме 25,9 дБ. Спецификации основного вентилятора не приводятся, но скорость его вращения выше.
Лопасти имеют особую изогнутую форму.
Печатная плата R7770 Power Edition 1GD5/OC выполнена по нереференсному дизайну.
Усилена система питания графического процессора Cape Verde, который запитан от четырехфазного стабилизатора (у референса — три фазы). Применен ШИМ-контроллер uP1608 PK. Используются качественные компоненты, отвечающие стандарту стандарту MSI Military Class III (фирменные дроссели SFC-серии и др.).
Графический процессор очень скромных размеров благодаря 28-нм техпроцессу. Защитной рамки не имеет.
Один гигабайт видеопамяти набран четырьмя микросхемами Hynix H5GQ2H24MFR T2C.
Приставка OC в названии модели говорит о повышенных частотах. Данная карта функционирует на 1100/4500 МГц. Хотя после планируемого повышения частот видеокарт AMD для HD 7770 частота в 1,1 ГГц станет стандартом. Данная частотная формула не самая высокая. Из протестированных нами моделей ASUS HD7770-DCT-1GD5 может похвастать чуть большей частотой GPU, а Gigabyte GV-R777OC-1GD — более быстрой памятью.
У нашего экземпляра ASIC Quality составляет 76,6%.
При 12-минутной нагрузке Crysis: Warhead карта прогрелась до 67 °C в стандартной конфигурации с одним вентилятором (26 °C в помещении, открытый корпус). Скорость вентилятора достигала 2488—2497 об/мин в пике. Шум весьма заметный.
При установке второго вентилятора поверх первого температура снизилась до 64 °C. Но обороты основного вентилятора почти не упали. При этом появилась вторая «гуделка» на 2500 об/мин, отчего шум только усилился.
Установка второго вентилятора сбоку оказалась наиболее эффективной. Температура в Crysis упала до 62 °C. Основной вентилятор выше 2250 об/мин не раскручивался, но нельзя сказать, что общий уровень шума стал меньше. Дополнительный вентилятор не управляется и работает на постоянной скорости.
Ревностным ценителям комфорта придется отказаться от дополнительного вентилятора и снижать обороты основного. Мы так и поступили, дополнительно понизив еще и напряжение с 1,174 В до 1,149 В. В итоге при 1850 об/мин температура держалась в пределах 69 °C.
Кстати, насчет напряжений. У видеокарты доступно для программного изменения три параметра. Но по неизвестной причине софтвольтмод работал только в MSI Afterburner 2.2.0, в более новой версии 2.2.1 этой функции не было. Надеемся в свежей версии 2.2.2 это досадное недоразумение исправлено.
Наш экземпляр MSI R7770 Power Edition 1GD5/OC разогнался до 1215/6080 МГц. Это лучший результат среди всех Radeon HD 7770, побывавших у нас ранее, хотя отрыв от R7770-2PMD1GD5/OC минимальный. Но самое главное, что на таких частотах удалось добиться работоспособности при использовании одного вентилятора на умеренных оборотах. Все тесты были пройдены при скорости примерно 2200 об/мин. Вышло тише, чем в номинале, да еще и значительно быстрее.
В данном режиме температура GPU легко достигала 78 °C. Для длительного использования такой режим не очень подходит. Подключение второго вентилятора без изменения скорости основного снижало пиковую температуру на 4 °C. Характеристики тестируемых видеокарт
В качестве конкурентов выступят Radeon HD 6850 и GeForce GTX 460. Первый видеоадаптер — это MSI R6850 Cyclone 1GD5 Power Edition/OC на пониженных до стандарта частотах, второй — Sparkle Calibre X460G тоже с пониженными частотами. Обычный Radeon HD 7770 — это рассматриваемый MSI R7770 Power Edition на частотах 1000/4500 МГц.
| Видеоадаптер | MSI R7770 Power Edition 1GD5/OC | Radeon HD 7770 | Radeon HD 6850 | GeForce GTX 460 1GB |
| Ядро | Cape Verde | Cape Verde | Barts Pro | GF104 |
| Количество транзисторов, млн. шт | 1500 | 1500 | 1700 | 1950 |
| Техпроцесс, нм | 28 | 28 | 40 | 40 |
| Площадь ядра, кв. мм | 123 | 123 | 255 | 332 |
| Количество потоковых процессоров | 640 | 640 | 960 | 336 |
| Количество текстурных блоков | 40 | 40 | 48 | 56 |
| Количество блоков рендеринга | 16 | 16 | 32 | 32 |
| Частота ядра, МГц | 1100 | 1000 | 775 | 675 |
| Частота шейдерного домена, МГц | 1100 | 1000 | 775 | 1350 |
| Шина памяти, бит | 128 | 128 | 256 | 256 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 4500 | 4500 | 4000 | 3600 |
| Объём памяти, МБ | 1024 | 1024 | 1024 | 1024 |
| Поддерживаемая версия DirectX | 11.1 | 11.1 | 11 | 11 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 2.0 |
| Заявленная максимальная потребляемая мощность, Вт | 80 | 80 | 127 | 160 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Core i7-975 EE (3,2@4,15 ГГц, BCLK 173 МГц);
- кулер: Thermalright Venomous X;
- материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
- память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1730 МГц, 8-8-8-24-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
- блок питания: FSP FX700-GLN (700 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйвер Radeon HD 7770: ATI Catalyst 12.3;
- драйвер Radeon HD 6850: ATI Catalyst 12.2 Pre-Certified;
- драйвер GeForce: NVIDIA GeForce 295.73.
Результаты тестирования

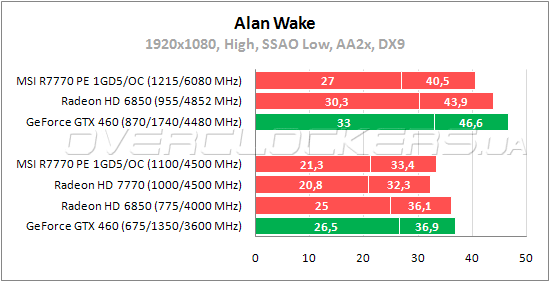

Alan Wake
Radeon HD 7770 в игре Alan Wake заметно сдает перед 256-битными конкурентами. Мы не раз убеждались, что это приложение чувствительно к пропускной способности памяти, поэтому 128-битный новичок и выступает аутсайдером. Карта от MSI выигрывает у референса лишь 2—3%. Разгон дает прирост в 27% по минимальному fps и в 21% по среднему.
Battlefield 3
В Battlefield 3 ускоренный HD 7770 от MSI обходит Radeon HD 6850 и GeForce GTX 460 по минимальному fps, но уступает им по среднему. Обычная версия карты на Cape Verde снова занимает последнюю строчку рейтинга. При разгоне быстрее всех представитель NVIDIA.

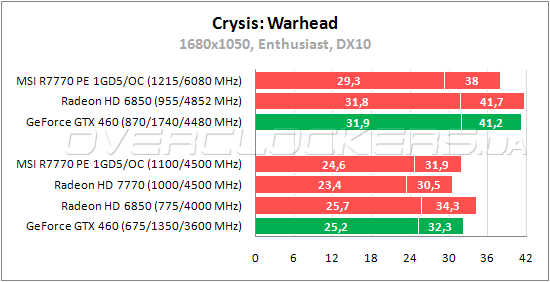

Crysis: Warhead
На очереди Crysis: Warhead. В данной игре преимущество MSI над референсом достигает 5%, но этого мало, чтобы сравняться с 256-битными решениями старого поколения. Обойти их помогает разгон. Но если сравнивать с разогнанными конкурентами, то HD 7770 снова позади.

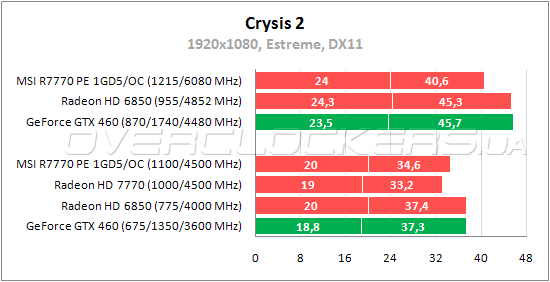

Crysis 2
В Crysis 2 мы тестировали при разрешении Full HD на не самых высоких настройках качества Extreme. Но и в таком режиме видеокарты демонстрируют значительные просадки fps. Приятно, что на Radeon HD 7770 они меньше, чем на GeForce GTX 460. Хотя по среднеигровой частоте кадров Radeon HD 6850 и GeForce GTX 460 все равно лучше. Преимущество MSI над обычной версией HD 7770 не превышает 5%.
Metro 2033
Очень тяжелый для бюджетных видеокарт тест в Metro 2033 при максимальных настройках качества под DirectX 11 (без Depth of Filed). Поэтому задействовано разрешение 1680x1050. Отставание Radeon HD 7770 от представителей старого поколения небольшое, а у MSI R7770 Power Edition оно и вовсе мизерное. Разгон дает MSI прирост производительности в 18%.

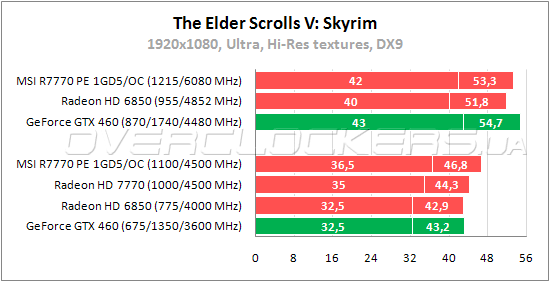

The Elder Scrolls V: Skyrim
В Skyrim в лидеры выбивается Radeon HD 7770. В этот раз видеоадаптер MSI быстрее 256-битных графических ускорителей на 10—12%.

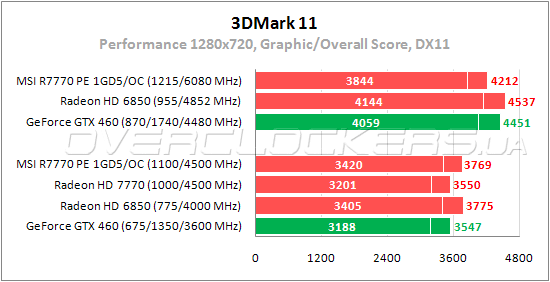

3DMark 11
В данном тесте лучший результат у Radeon HD 6850. Обычный Radeon HD 7770 немного обгоняет GeForce GTX 460, а MSI R7770 Power Edition доводит это преимущество до 7%.
Выводы
Итак, что же в итоге можно сказать про MSI R7770 Power Edition 1GD5/OC? Это хорошая видеокарта с оригинальной системой охлаждения. Не самая холодная и не самая тихая версия Radeon HD 7770 из тех, что ранее побывали у нас на тестировании. Но все равно охлаждение лучше скромненького референсного кулера. Дополнительный вентилятор позволит добиться низких рабочих температур, но из-за невозможности управлять его оборотами двухвентиляторная конфигурация устроит только нетребовательных к шуму пользователям. Шум — это единственная проблема данной модели, но она решаема. Вполне можно добиться акустического комфорта с одним вентилятором при ручных настройках оборотов в MSI Afterburner (заодно можно прибегнуть и к снижению рабочего напряжения). Заводской разгон обеспечивает преимущество над обычным Radeon HD 7770 до 6%. А хороший разгонный потенциал позволяет довести преимущество над референсом до 20% и выше. Продемонстрированные нашим экземпляром результаты разгона самые высокие среди всех видеокарт этой серии, побывавших у нас ранее. И такой разгон оказался возможен при умеренных оборотах обдувающего вентилятора — это значительный плюс. Так что видеокарту можно смело рекомендовать к покупке.
