Обзор и тестирование видеокарт ASUS HD7770-DC-1GD5 TOP и HD7750-1GD5

Мы продолжаем знакомство с новыми видеокартами AMD на базе графического процессора Cape Verde. На страницах нашего сайта уже были рассмотрены MSI R7770-2PMD1GD5/OC, PowerColor HD7770 GHz Edition и Gigabyte GV-R777OC-1GD вместе с младшим HIS HD 7750 iCooler. Героями данного обзора станут нестандартные модели Radeon HD 7770 и HD 7750 в исполнении ASUS.


ASUS HD7770-DC-1GD5 TOP

Начнем мы со старшего видеоадаптера. Поставляется он в коробке среднего размера с традиционным оформлением. При первом взгляде на упаковку сразу ясно, что данный ускоритель оснащен системой охлаждения DirectCU. Наклейка TOP намекает, что это старшая модель с повышенными частотами.

ASUS HD7770-DC-1GD5 TOP

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • мостик CrossFire;
  • диск с программным обеспечением;
  • инструкция.
Во внешнем виде видеокарты нет ничего необычного. Она очень напоминает ASUS EAH6850 DC/2DIS/1GD5, ENGTX460 DirectCU TOP/2DI/768MD5, ENGTS 450 DirectCU TOP/DI/1GD5 да и множество других продуктов DC-серии.

ASUS HD7770-DC-1GD5 TOP

ASUS HD7770-DC-1GD5 TOP

С Обратной стороны платы имеется наклейка с названием модели HD7770-DC-1GD5. Приставка TOP нигде не указывается. Эта модель отсутствует и в списке продуктов на сайте производителя, но появится там немного позже. На прилавках магазинов эту новинку тоже стоит ожидать лишь некоторое время спустя. А то, что наш семпл значится как HD7770-DC-1GD5, указывает на полную идентичность этой видеокарты и TOP-версии. Разница у них только в рабочих частотах.

ASUS HD7770-DC-1GD5 TOP

На задней панели расположено четыре разъема: два mini-DisplayPort, один HDMI и DVI.

ASUS HD7770-DC-1GD5 TOP

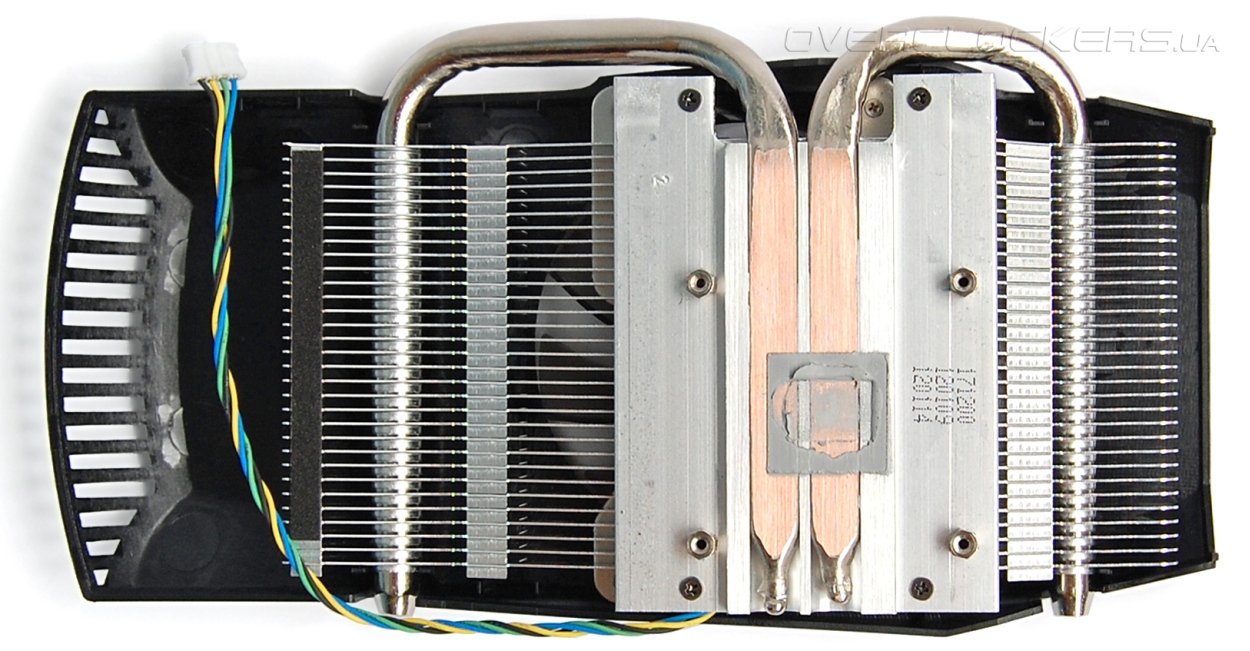

В конструкции кулера используется две толстые тепловые трубки диаметром 8 мм. Как видно по отпечатку термопасты, одна трубка проходит через середину графического чипа, а вторая лишь частично контактирует с кристаллом.

ASUS HD7770-DC-1GD5 TOP

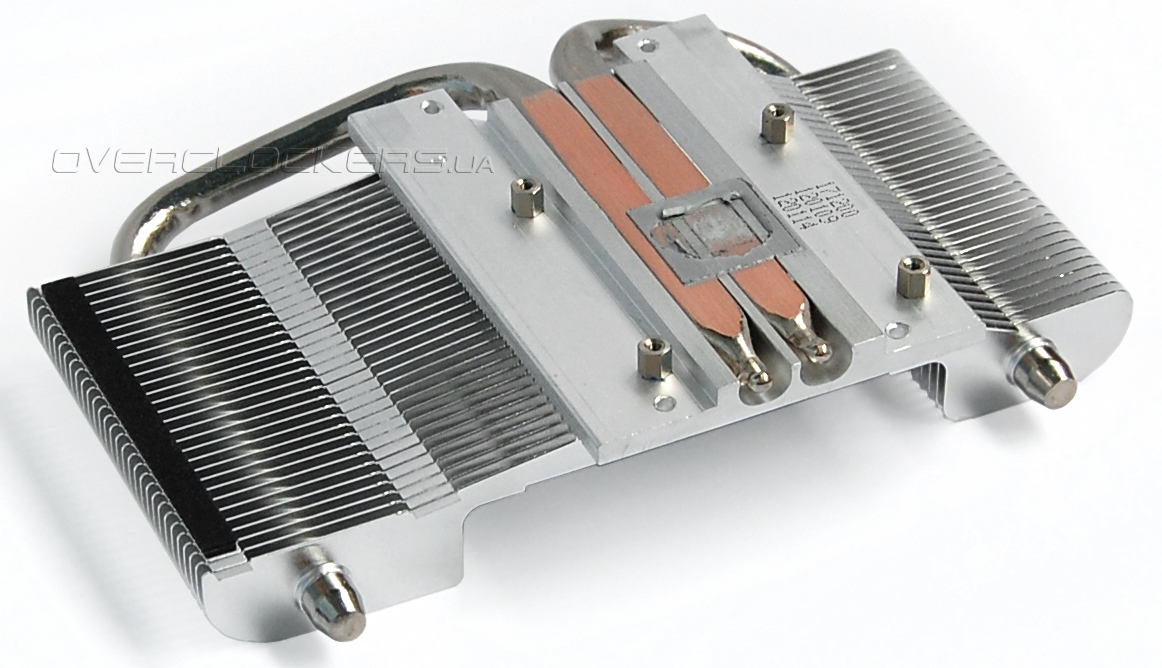

Ряд алюминиевых пластин нанизан на тепловые трубки и напаян на большое основание.

ASUS HD7770-DC-1GD5 TOP

ASUS HD7770-DC-1GD5 TOP

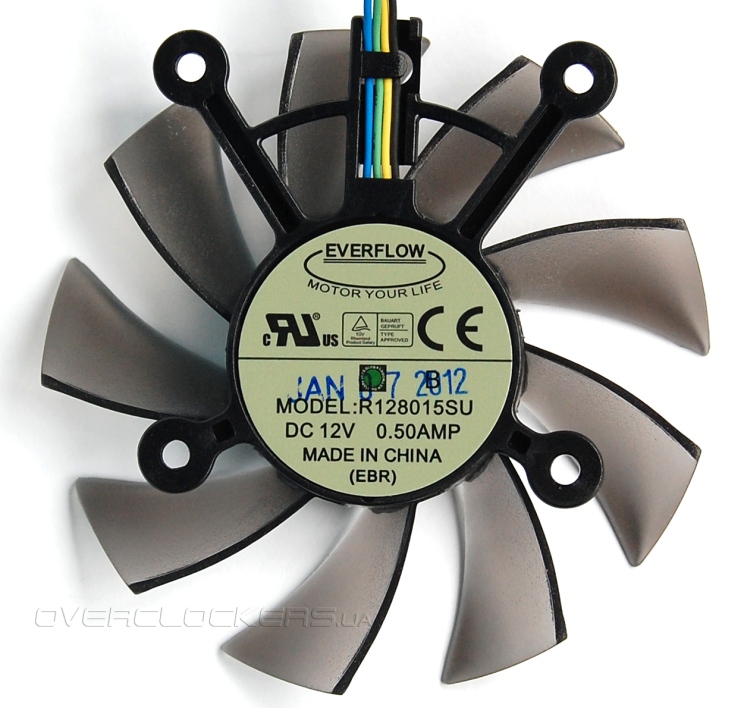

Обдувается радиатор вентилятором Everflow R128015SU диаметром 80 мм (реальный размер лопастей 75 мм).

ASUS HD7770-DC-1GD5 TOP

Дизайн PCB референсный. Оригинальности придает только черный цвет, характерный для многих продуктов ASUS.

ASUS HD7770-DC-1GD5 TOP

Графический процессор запитан от трехфазного стабилизатора под управлением ШИМ-контроллера L6788A от STMicroelectronics.

ASUS HD7770-DC-1GD5 TOP

Графический процессор Cape Verde традиционно не имеет защитной рамки. Поэтому при демонтаже системы охлаждения нужно быть аккуратным.

AMD Cape Verde

Объем памяти стандартный — один гигабайт. Набран четырьмя микросхемами Hynix H5GQ2H24MFR-T2C.

Hynix H5GQ2H24MFR-T2C

Спецификации Radeon HD 7770 предусматривают частоту 1 ГГц для графического процессора и 4,5 ГГц для памяти. ASUS TOP работает на частотах 1120/4600 МГц. По частоте ядра видеокарта рекордсмен, но разгон памяти скромный. Интересно, сможет ли ASUS составить достойную конкуренцию Gigabyte GV-R777OC-1GD, который функционирует на частотах 1100/5000 МГц? Это мы выясним в нашем тестировании.

ASUS HD7770-DC-1GD5 TOP

Программа GPU-Z оценила ASIC Quality в 74,2%.

ASUS HD7770-DC-1GD5 TOP

12-минутный тест демо Ambush из Crysis Warhead Benchmarking Tool на максимальных настройках в Full HD смог разогреть карту лишь до 70 °C (при 24 °C в помещении). При этом видеокарту вообще не было слышно. Вентилятор раскручивался лишь до 32% от своего максимума (1220 об/мин). Рефересный PowerColor в аналогичных условиях демонстрировал температуру ниже, но и шумел при этом прилично.

ASUS HD7770-DC-1GD5 TOP

Графический процессор Cape Verde запитан от напряжения 1,2 В. Во время тестов с видеокартой возникли небольшие проблемы. Crysis 2, который очень сильно нагружает все видеоадаптеры, приводил к сбою видеодрайвера. Вылечилось это минимальным поднятием напряжения в утилите MSI Afterburner. Неприятный момент. Но одному из первых экземпляров ASUS HD 7770 TOP такое упущение можно простить. Это тестовый образец, а не видеокарта для розницы. Заводской разгон большой и производитель немного прогадал с прошитым в BIOS напряжением. До реального дебюта на прилавках магазинов все успеют довести до ума.

Даже при повышенном до 1,21 В напряжении видеокарта оставалась тихой. Температура ядра по-прежнему держалась в пределах 70 °C, а скорость вентилятора поднялась лишь до 1300 об/мин.

ASUS HD7770-DC-1GD5 TOP

Разгон у видеокарты оказался хороший, хотя побить рекорд MSI R7770-2PMD1GD5/OC, равный 1190 МГц не удалось. При ограничении напряжения в 1,25 В карта смогла стабильно функционировать лишь на 1160 МГц. Это выше результатов PowerColor HD7770 GHz Edition и Gigabyte GV-R777OC-1GD. Но самое главное, что такой разгон не потребовал очень высоких оборотов. Конечно, нормально работать при 1200—1300 об/мин разогнанная видеокарта ASUS уже не могла. Увеличилась нагрузка на систему питания, что требовало лучшего охлаждения соответствующих компонентов на плате. Мы не тратили время на длительный подбор оптимального режима, просто зафиксировали скорость вращения на 2000 об/мин и этого было вполне достаточно для стабильной работы. Шум при этом был уже весьма заметным, но все равно ниже гула референсного видеоадаптера в номинале. Что касается разгона памяти, то ASUS одолел частоту в 6040 МГц, что тоже лучше разгона упоминавшихся уже PowerColor и Gigabyte. На частотах 1160/5060 МГц при напряжении 1,25 В наш 12-минутный тест Crysis Warhead смог прогреть карту лишь до 68 °C.

ASUS HD7770-DC-1GD5 TOP


Пиковая температура при разгоне во время нашего тестирования не превысила 70 °C.

ASUS HD7770-DC-1GD5 TOP
