Обзор и тестирование материнской платы MSI Z97I Gaming AC для миниатюрных игровых систем на базе процессоров Intel LGA1150

Материнские платы форм-фактора Mini-ITX — одни из самых специфических продуктов на рынке компьютерных комплектующих. У них довольно узкая специализация — быть основой для компактных энергоэффективных мультимедийных систем и рабочих станций, покупатели которых стремятся снизить стоимость владения и расходы на эксплуатацию. Но есть еще более необычное применение для системных плат Mini-ITX — служить платформой для миниатюрных игровых системных блоков, а в этих условиях к «материнкам» помимо компактности и экономичности предъявляются дополнительные требования, такие как повышенный запас прочности и расширенная функциональность. Всем этим критериям соответствует MSI Z97I Gaming AC, не так давно побывавшая в нашей тестовой лаборатории.

MSI Z97I Gaming AC

Новинка предназначена для установки в миниатюрные корпуса Mini-ITX и благодаря использованию чипсета Intel Z97 поддерживает любые процессоры в исполнении LGA1150, в том числе оверклокерские модели из серии «К», и, несмотря на компактный форм-фактор, обладает всеми преимуществами игровой серии Gaming. Подробные спецификации материнской платы приведены в следующей таблице:

Модель MSI Z97I Gaming AC
Чипсет Intel Z97
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/3000*/3100*/3200*/3300* (OC), максимум 16 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DisplayPort, 2 x HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z97)
6 x 2.0 (4 разъема на задней панели, Intel Z97)
ATA-133
Serial ATA 4 канала SATA 6 Гбит/с (Intel Z97)
SATA Express
eSATA 2 х eSATA 6 Гбит/с (Intel Z97)
RAID 0, 1, 5, 10 (Intel Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA), Texas Instruments OPA1652
S/PDIF
Встроенная сеть Killer E2205 (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ATX
Размеры, мм 170 x 170
Дополнительные возможности Gamig Device Port, USB Audio Power, адаптер беспроводных сетей Bluetooth 4.0 и Wi-Fi 802.11a/b/g/n/ac, кнопка Clear_CMOS на задней панели


Комплект поставки

Системная плата поставляется в небольшой картонной коробке, которая оформлена в запоминающемся стиле, характерном для игровых продуктов MSI. Лицевую сторону упаковки украшает изображение дракона, ставшего своеобразным талисманом серии Gaming, а также несколько логотипов фирменных технологий.

MSI Z97I Gaming AC

С тыльной стороны коробки можно узнать о спецификациях и наборе интерфейсов на задней панели «материнки», а также получить информацию о специфических конструктивных решениях. Среди них отмечу продвинутую звуковую подсистему Audio Boost 2, использование сетевого контроллера Qualcomm Atheros Killer E2200, который вместе со ПО Killer Network Manager позволяет управлять приоритетами доступа приложений и полосой пропускная подключения к Internet, а также наличие технологии USB Audio Power, обеспечивающей усиленное питание двух портов USB 3.0, необходимое для стабильной работы внешних аудиокарт.

MSI Z97I Gaming AC

В комплекте поставки MSI Z97I Gaming AC нашлись:
  • заглушка на заднюю панель I/O Shield;
  • два кабеля SATA 6 Гбит/с;
  • адаптер беспроводных сетей;
  • пара антенн Wi-Fi;
  • DVD-диск с драйверами и ПО;
  • руководство пользовался;
  • DVD-диск с программным обеспечением для адаптера Bluetooth и Wi-Fi;
  • буклет по быстрой сборке системного блока;
  • табличка на ручку двери «I’m sorry busy gaming»;
  • наклейка на корпус системного блока с логотипом серии Gaming.
MSI Z97I Gaming AC

Одной из ключевых особенностей системной платы, отраженной даже в ее названии, является наличие в комплекте адаптера беспроводных сетей, который устанавливается в специальный разъем.

MSI Z97I Gaming AC

Внутри металлического кожуха находится сетевая карта Intel Dual Band Wireless-AC 7260 формата mini-PCI Express 2.0 x1, поддерживающая протокол Bluetooth 4.0 со скоростью до 25 Мбит/с, работу в сетях Wi-Fi стандартов IEEE802.11a/b/g/n/ac с максимальной пропускной способностью 867 Мбит/с в диапазонах 2,4 и 5 ГГц, а также технологию Intel Wireless Display для подключения к беспроводным дисплеям.

MSI Z97I Gaming AC


Внешний вид

Конструкция MSI Z97I Gaming AC продиктована ее компактным форм-фактором, поэтому, с точки зрения полноразмерных материнских плат расположение основных узлов выглядит несколько непривычно.

MSI Z97I Gaming AC

Во всех цепях новинки используются электронные компоненты Military Class 4, соответствующие военному классу надежности. С обратной стороны печатной платы видно большое количество выступающих элементов, но наибольшие опасения вызывает пара танталовых конденсаторов, расположенных в непосредственной близости от сокета. Будем надеяться, что они не помешают установке систем охлаждения с массивными усилительными пластинами.

MSI Z97I Gaming AC

Поскольку процессорный разъем LGA1150 находится вплотную к единственному слоту PCI Express 3.0 x16, то совместная эксплуатация дискретных видеокарт и массивных кулеров, таких как Noctua NH-D15, невозможна.

MSI Z97I Gaming AC

Из всех имеющихся в наличии систем охлаждения мне удалось установить Noctua NH-U14S, да и то не в самой оптимальной ориентации. Впрочем, в тесных корпусах Mini-ITX редко используются массивные «башни», гораздо более уместно в этом случае смотрятся СВО.

MSI Z97I Gaming AC

Системная плата оснащена парой слотов DIMM, суммарный объем модулей ОЗУ стандарта DDR3 составляет не более 16 ГБ, а их тактовая частота может достигать 3300 МГц. Дисковая подсистема MSI Z97I Gaming AC позволяет подключить четыре накопителя с интерфейсом SATA 6 Гбит/с с возможностью организации массивов RAID и кэширования Intel Smart Response, а два оставшихся канала выведены на заднюю панель в виде портов eSATA 6 Гбит/с. Звуковая подсистема Audio Boost 2 базируется на 7.1 HDA-кодеке Realtek ALC1150, который для уменьшения электромагнитных помех накрыт металлическим экраном. В цепях аудиотракта использованы качественные японские электролитические конденсаторы Nichicon, а для работы со стереонаушниками с высоким внутренним сопротивлением имеется операционный усилитель OP1652 производства Texas Instruments. Для подключения периферии новинка предлагает шесть портов USB 2.0 и шесть разъемов USB 3.0, за работу которых отвечает чипсет Intel Z97. В итоге, MSI Z97I Gaming AC получила следующий набор интерфейсов:
  • шесть аналоговых аудиовыходов;
  • четыре разъема USB 3.0;
  • два интерфейса eSATA 6 Гбит/с;
  • комбинированный порт PS/2;
  • четыре разъема USB 2.0;
  • оптический выход S/PDIF;
  • видеовыходы DisplayPort и два HDMI;
  • сетевая розетка RJ-45;
  • два разъема для антенн Wi-Fi (в случае установки опционального беспроводного адаптера);
  • кнопка Clear_CMOS.
MSI Z97I Gaming AC

Любители компьютерных игр смогут по достоинству оценить технологию Gaming Device Port, которая увеличивает частоту опроса порта PS/2 и двух USB 2.0, что повышает скорость и точность позиционирования манипуляторов. Также, нельзя не отметить возможность одновременного вывода изображения на три монитора.

MSI Z97I Gaming AC

Как и подобает игровому продукту, система охлаждения материнской платы выполнена с некоторым запасом прочности, который пригодится при разгоне. Для подключения вентиляторов служат два четырехконтактных разъема с регулировкой скорости вращения при помощи ШИМ, а тепло от узла VRM и микросхемы системной логики отводится парой радиаторов, соединенных термосифонной трубкой.

MSI Z97I Gaming AC

Конструкция имеет надежное винтовое крепление, в качестве термоинтерфейса между чипсетом и подошвой охладителя используется известная «терможвачка», а второй радиатор контактирует с силовыми элементами преобразователя напряжения через толстую прокладку из пластичного материала.

MSI Z97I Gaming AC

Что касается подсистемы питания, то MSI Z97I Gaming AC оснащена шестиканальным VRM, в каждой фазе которого используются интегральные сборки DrMOS второго поколения, а функции ШИМ-контроллера выполняет чип uP1649 производства uPI Semiconductor. Напряжение к узлу электропитания подводится при помощи восьмиконтактного разъема, что вносит определенный вклад в общий запас прочности конструкции.

MSI Z97I Gaming AC

Таким образом, главным отличием новинки от рассмотренных ранее полноразмерных моделей серии Gaming стало отсутствие поддержки SATA Express, индикатора кодов POST и контрольных точек для измерения напряжений. Зато, «малютка» обладает отличным набором возможностей расширения, включая поддержку беспроводных сетей, и довольно мощную силовую подсистему, дающую надежду на неплохой разгонный потенциал. Вопросы оверклокинга мы непременно рассмотрим чуть позже, а пока, предлагаю взглянуть на прошивку и комплектное ПО.

UEFI Setup

Прошивка материнской платы базируется на управляющем микрокоде AMI, для которого программисты MSI разработали интерфейс Click BIOS 4, а также добавили ряд дополнительных возможностей, повышающих удобство работы в меню настройки. В верхней части окна находится информационная панель, на которую выводятся дата и время, версия прошивки, режимы работы центрального процессора и модулей ОЗУ, а также показания двух температурных датчиков и меню выбора порядка инициализации загрузочных устройств. Здесь же включается автоматический разгон OC Genie, и активируются профили X.M.P.

MSI Z97I Gaming AC

Раздел SETTINGS отвечает за базовые настройки системной платы.

MSI Z97I Gaming AC

В подменю System Status выводится подробная информация о версии управляющего микрокода и конфигурации дисковой подсистемы, задаются язык отображения меню, дата и время.

MSI Z97I Gaming AC

Вкладка Advanced служит для конфигурирования системной логики и функций расширения, реализованных с помощью дополнительных контроллеров.

MSI Z97I Gaming AC

Настройки дисковой, сетевой и звуковой подсистем находятся в подразделе Integrated Peripherals, а подменю Integrated Graphics Configuration, как следует из названия, предназначено для задания параметров встроенного в процессор графического адаптера.

MSI Z97I Gaming AC

MSI Z97I Gaming AC

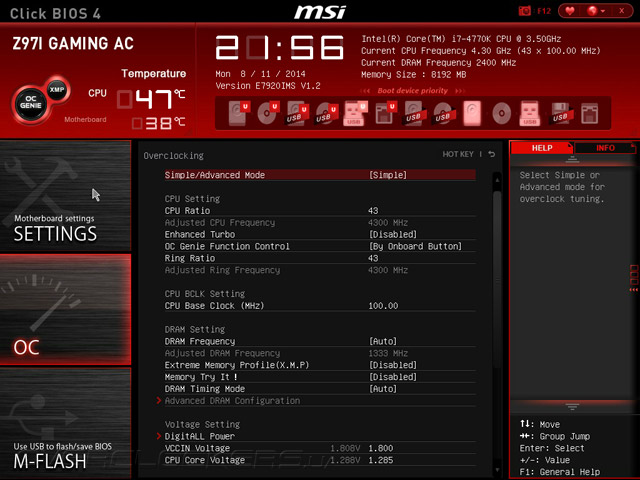

За управление разгоном отвечает меню OC, которое имеет два режима работы: Advanced, дающий полный контроль над материнской платой, и Simple, в котором доступны регулировки основных параметров быстродействия.

MSI Z97I Gaming ACMSI Z97I Gaming AC

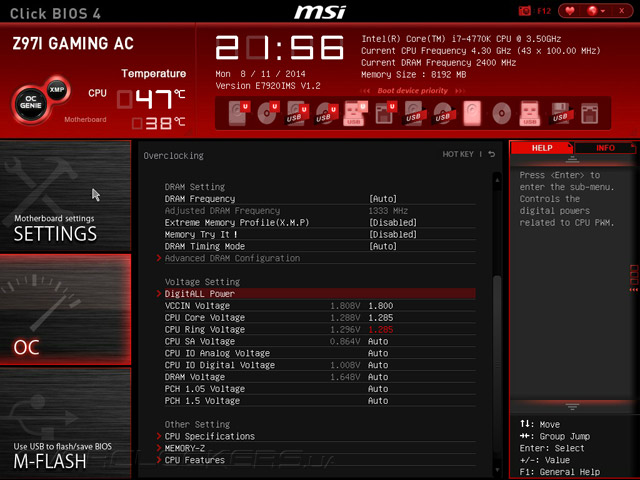

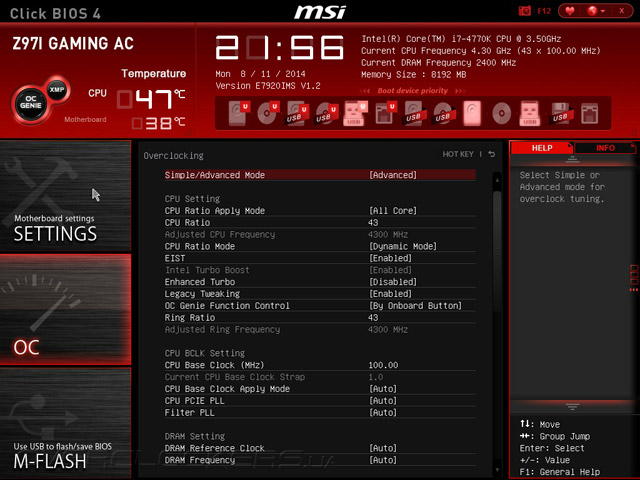

Использование упрощенного режима вряд ли позволит добиться максимальных результатов при разгоне, поэтому, опытные пользователи наверняка воспользуются режимом Advanced, в котором дается возможность управления базовой частотой, коэффициентами умножения вычислительных ядер и кольцевой шины. Здесь же включается технология Turbo Boost и функция энергосбережения EIST, а также активируется опция Enhanced Turbo, которая повышает быстродействие в многопоточных приложениях, задаются параметры работы ОЗУ и силовой подсистемы.

MSI Z97I Gaming ACMSI Z97I Gaming AC

Возможности прошивки MSI Z97I Gaming AC по управлению напряжениям питания не уступают UEFI Setup полноразмерных моделей, таких как MSI Z97 Gaming 5. Перечень параметров, их диапазоны и шаг регулировки приведены в нижеследующей таблице:

Параметр Диапазон напряжений, В Шаг, В
VCCIN Voltage 1,2–3,04 0,001
CPU Core Voltage 0,8–2,1 0,001
CPU Core Voltage Offset –0,99…+0,99 0,001
CPU Ring Voltage 0,8–2,1 0,001
CPU Ring Voltage Offset –0,99…+0,99 0,001
CPU SA Voltage 0,8–1,85 0,001
CPU SA Voltage Offset –0,99…+0,99 0,001
CPU IO Analog Voltage 0,8–2,0 0,001
CPU IO Analog Voltage Offset –0,99…+0,99 0,001
CPU IO Digital Voltage 0,8–2,0 0,001
CPU IO Digital Voltage Offset –0,99…+0,99 0,001
CPU IOA/IOD Voltage Boost –0,15…+0,3 0,05
DRAM Voltage 0,24–2,77 0,01
PCH 1,05 Voltage 0,7–2,32 0,01
PCH 1,5 Voltage 0,8–2,77 0,01

Впрочем, не стоит забывать, что в тесных корпусах Mini-ITX сложно организовать эффективную вентиляцию, поэтому, во избежание выхода из строя компонентов не стоит увлекаться чрезмерным повышением напряжений.

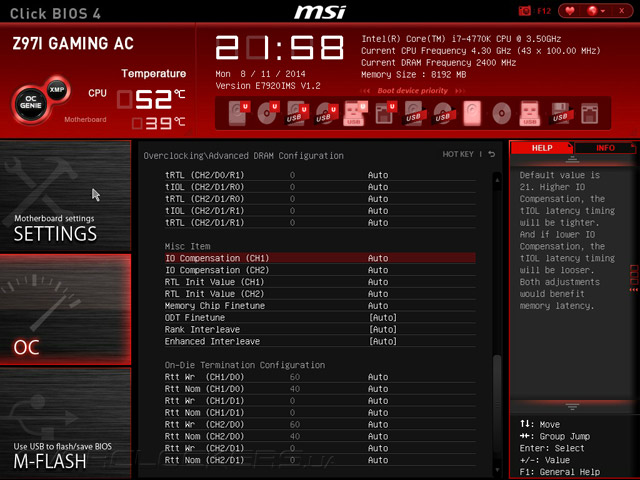

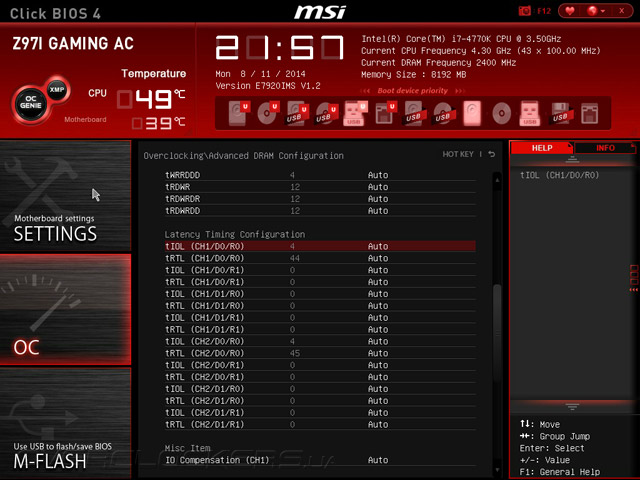

Для подсистемы ОЗУ можно выбрать частоту до 3300 МГц включительно, а многочисленные настройки таймингов находятся в подменю Advanced DRAM Configuration.

MSI Z97I Gaming AC

MSI Z97I Gaming ACMSI Z97I Gaming ACMSI Z97I Gaming AC

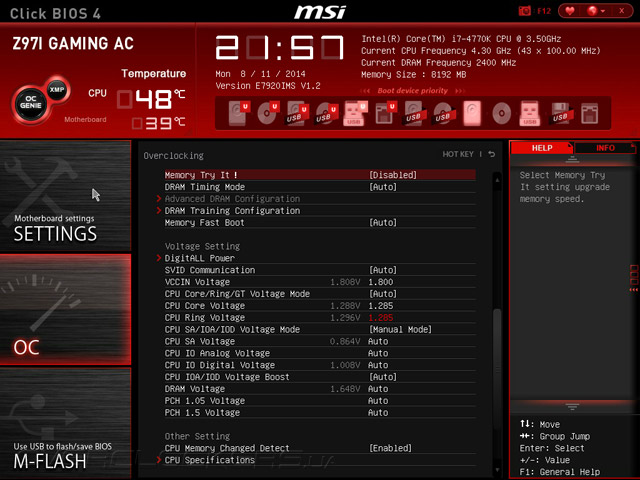

Интересной особенностью UEFI Setup новинки является наличие опции Memory Try It!, позволяющей выбрать предустановленный набор настроек модулей оперативной памяти для работы на повышенных частотах, а также технологии DRAM Training Configuration, использование которой может повысить разгонный потенциал подсистемы ОЗУ.

MSI Z97I Gaming AC

MSI Z97I Gaming AC

Настройки цифровой подсистемы питания находится во вкладке DigitALL Power. Именно здесь настраивается работа функции CPU Vdroop Offset Control, препятствующей падению напряжения VCCIN при нагрузке, регулируется частота переключения силовых элементов и задаются пороги срабатывания защит от перенапряжения, перегрева и превышения тока.

MSI Z97I Gaming AC

Подменю CPU Features отвечает за управление процессорными технологиями энергосбережения, режимом работы встроенного регулятора напряжения, а также таких специфических функций, как Hyper Threading, виртуализация и аппаратная защита от некоторого вредоносного ПО.

MSI Z97I Gaming AC

Меню настройки имеет встроенную утилиту M-Flash для установки обновлений управляющего микрокода, а во вкладке Overclocking Profiles пользователи могут сохранить до шести профилей с настройками UEFI Setup.

MSI Z97I Gaming AC

MSI Z97I Gaming AC

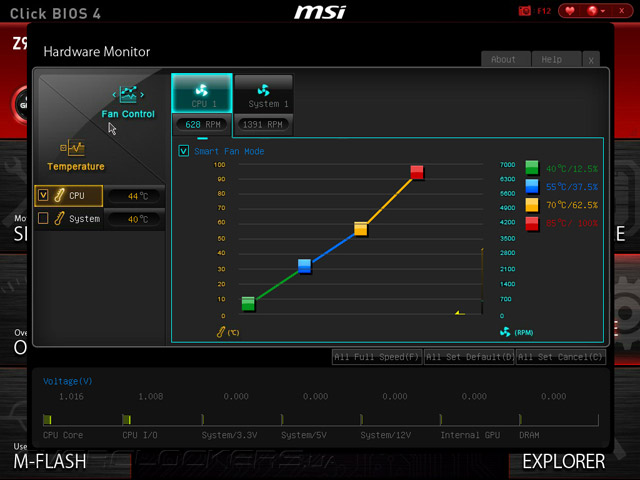

Вывод показаний системного мониторинга и управление вентиляторами осуществляется в разделе Hardware Monitor. Здесь отображаются значения семи напряжений, двух температур и пары тахометрических датчиков. Для настройки режима работы обоих «карлсонов» есть два режима: ручной и автоматический, в котором скорость вращения привязывается к показаниям температурного сенсора.

MSI Z97I Gaming ACMSI Z97I Gaming AC

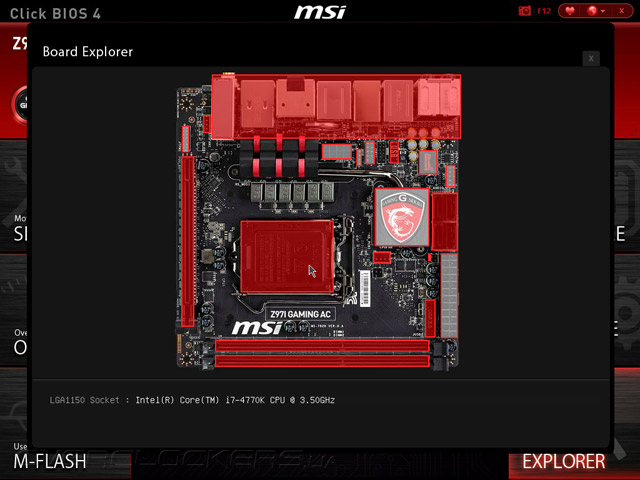

В прошивку MSI Z97I Gaming AC встроена подпрограмма Board Explorer, c помощью которой можно получить информацию об установленных компонентах и подключенной периферии.

MSI Z97I Gaming ACMSI Z97I Gaming AC

Для продвинутых пользователей может оказаться полезной функция Change Settings Info, отображающая последние изменения настроек UEFI Setup.

MSI Z97I Gaming AC

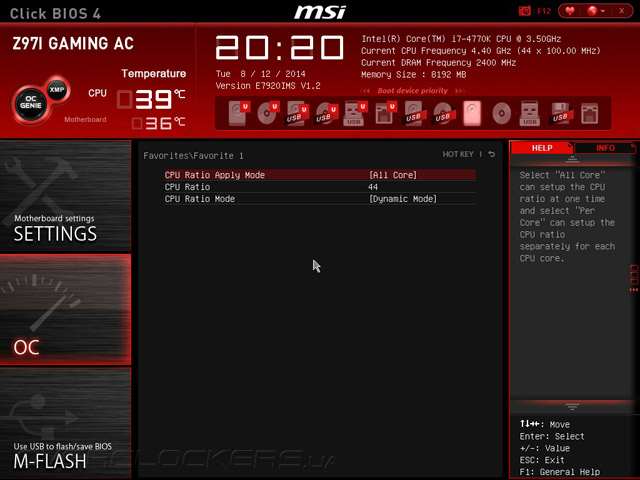

В предыдущих обзорах не было уделено должное внимание функции Favorites, которая вызывается нажатием клавиши F3. С ее помощью пользователи могут самостоятельно формировать вкладку UEFI Setup из наиболее часто используемых опций. Для этого достаточно нажать правой кнопкой «мыши» на требуемый пункт меню и выбрать группу, в которой он будет отображаться.

MSI Z97I Gaming ACMSI Z97I Gaming ACMSI Z97I Gaming AC


Комплектное ПО

Также как и полноразмерные модели MSI системная плата Z97I Gaming AC комплектуется всеми необходимыми драйверами и целым рядом полезных программ. Среди них отмечу программный комплекс Command Centre, предназначенный для разгона, системного мониторинга и реализации ряда дополнительных функций. В верхней части интерфейса отображается информация об операционной системе, модели центрального процессора и режиме его работы, а также версия управляющего микрокода. На вкладке CPU находятся органы управления базовой частотой и коэффициентами умножения вычислительных ядер. Здесь же находится регулировка скорости вращения процессорного вентилятора.

MSI Z97I Gaming AC

В разделе DRAM задается напряжение на модулях оперативной памяти, тогда как возможность управления частотой ОЗУ отсутствует, а в подменю IGP можно регулировать напряжение и быстродействие встроенного графического ядра.

MSI Z97I Gaming AC

Кроме того, Command Centre позволяет создавать в области ОЗУ виртуальный логический диск и запускать функцию автоматического разгона OC Genie.

MSI Z97I Gaming AC

MSI Z97I Gaming AC

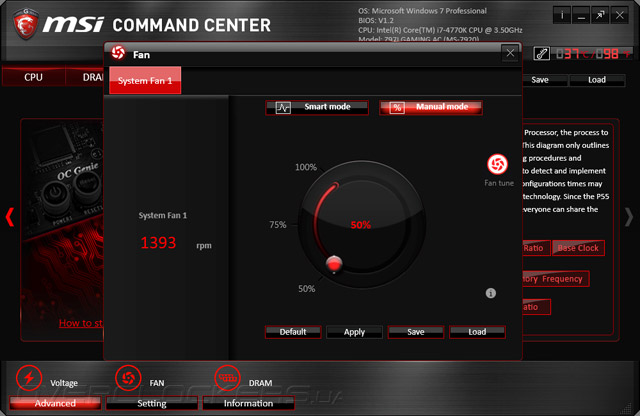

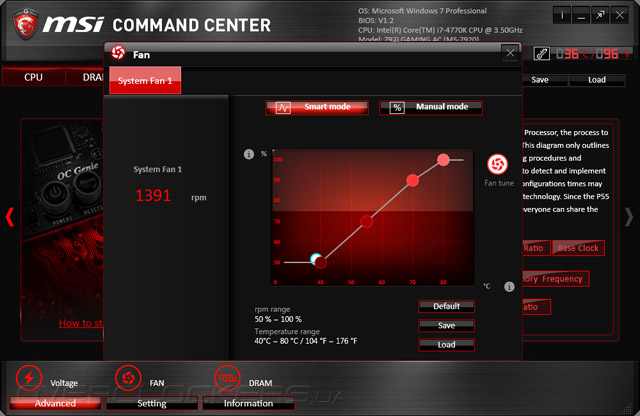

Среди возможностей программы следует отметить регулировки напряжений и таймингов подсистемы ОЗУ, а также управление скоростью вращения корпусного вентилятора.

MSI Z97I Gaming AC

MSI Z97I Gaming ACMSI Z97I Gaming AC

В составе Command Centre присутствуют программные модули Record и Warning. Первый предназначен для отслеживания динамики изменения показаний системного мониторинга, а второй — для настройки срабатывания сигнализации в случае превышения допустимых значений. Помимо того, есть возможность отображения подробной информации об установленном процессоре и модулях ОЗУ.

MSI Z97I Gaming AC
[52]
Наконец, программа Command Centre позволяет управлять мультимедийными функциями материнской платы и параметрами разгона с мобильного устройства, работающего под управлением Android или iOS, на которые установлено специальное приложение от MSI.

MSI Z97I Gaming AC

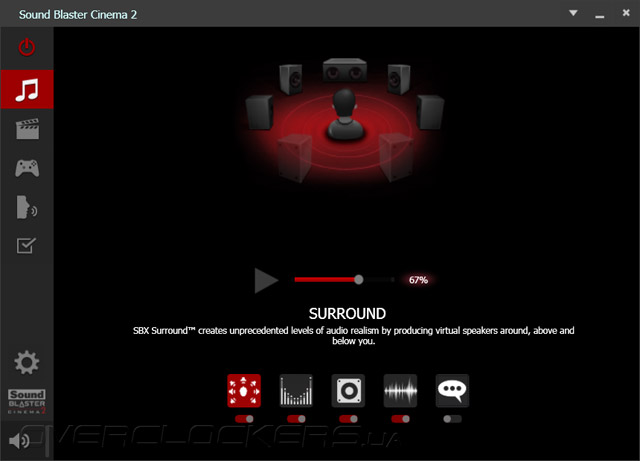

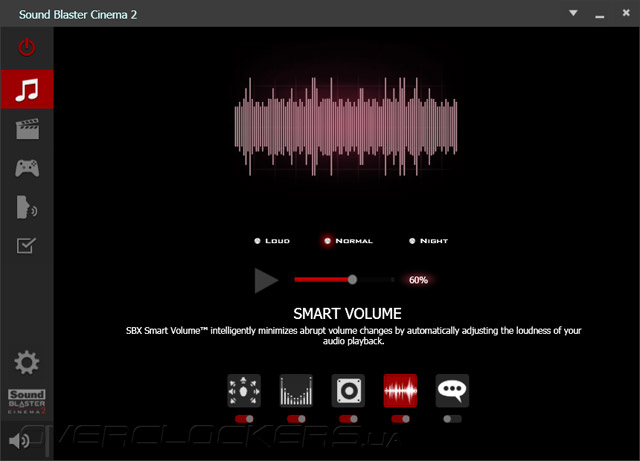

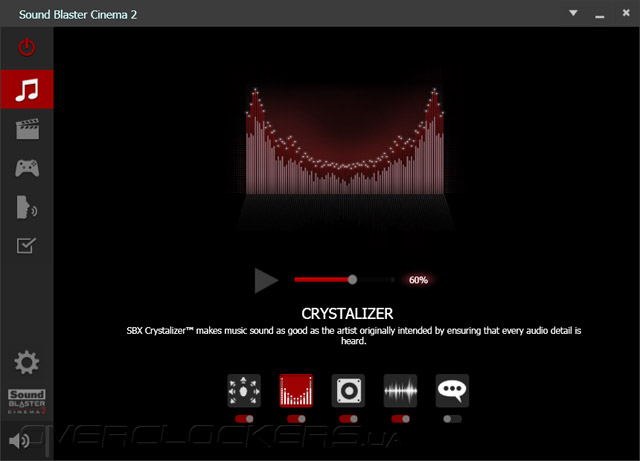

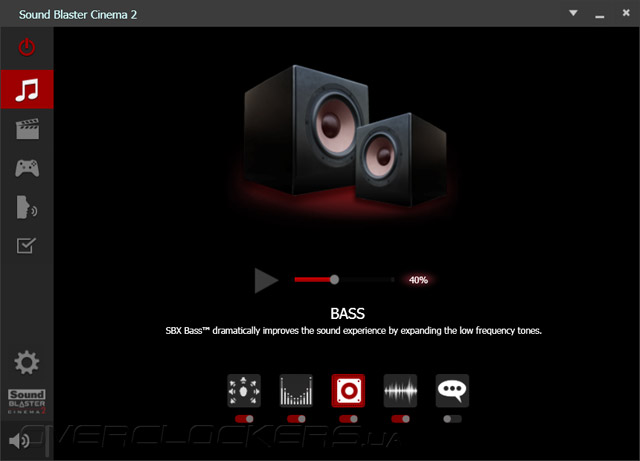

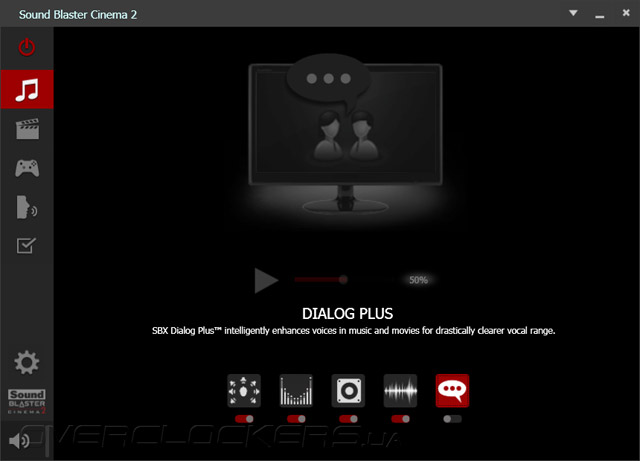

Помимо Command Centre среди ПО, которым комплектуется новинка, также присутствуют утилиты Extreme Tuning Utility и Killer Network Manager, о функциональности которых можно узнать в одном из предыдущих обзоров продуктов MSI, а сегодня предлагаю рассмотреть очень интересное приложение Sound Blaster Cinema, предназначенное для создания реалистичных звуковых эффектов.

MSI Z97I Gaming ACMSI Z97I Gaming ACMSI Z97I Gaming ACMSI Z97I Gaming ACMSI Z97I Gaming AC

В программу встроены несколько профилей настроек, а также есть возможность ручной конфигурации виртуального объемного звучания, коррекции «басов», нормализации уровня громкости и многое другое.

Тестовый стенд

Измерение уровня быстродействия и частотного потенциала материнской платы MSI Z97I Gaming AC выполнялось при использовании такого аппаратного обеспечения:
  • процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Noctua NH-U14S (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
  • накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
  • драйвер видеокарты: NVIDIA GeForce 340.43.
При тестировании модули ОЗУ функционировали в режиме 1600 МГц с таймингами 9-9-9-24-1T, а процессорные функции энергосбережения и технология Intel Turbo Boost работали в штатном режиме. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. В тестах быстродействия конкуренцию MSI Z97I Gaming AC составили материнские платы ASUS Maximus VII Hero, ASUS H97-Pro Gamer, ASUS Sabertooth Z87 и MSI Z97 Gaming 5. Участницы тестирования работали под управлением таких версий управляющих микрокодов:
  • MSI Z97I Gaming AC (UEFI Setup 1.2 от 27.06.2014);
  • ASUS Maximus VII Hero (UEFI Setup 0904 от 23.06.2014);
  • ASUS H97-Pro Gamer (UEFI Setup 2105 от 14.07.2014);
  • ASUS Sabertooth Z87 (UEFI Setup 1901 от 15.04.2014);
  • MSI Z97 Gaming 5 (UEFI Setup 1.5B1 от 16.07.2014).
Каждый из тестов повторялся три раза, по результатам которых вычислялось среднее значение. Для оценки уровня быстродействия использовалось следующее ПО:
  • AIDA64 4.60.3100 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.2028
  • Futuremark 3DMark v 1.3.708;
  • Batman: Arkham City;
  • F1 2012;
  • Total War: Rome II.

Разгонный потенциал

В исследовании частотного потенциала материнской платы MSI Z97I Gaming AC испоьзовался Intel Core i7-4770K, у котрого штатный термоинтерфейс между крышкой теплораспределителя и полупроводниковым кристаллом заменен на «жидкий металл». Его частотный потенциал находится в районе 4500–4600 МГц, но в данном случае сдерживающим фактором стала ограниченная совместимость материнской платы с системами охлаждения, вследствие чего пришлось воспользоваться не самым эффективным кулером Noctua NH-U14S. В итоге, при повышении Vcore до 1,32 В удалось добиться стабильной работы процессора на частоте 4500 МГц, в то время как кольцевая шина функционировала на 4400 МГЦ с напряжением 1,35 В, а для модулей ОЗУ был установлен режим 2400 МГц с таймингами 10-12-12-31-2Т, соответствующий профилю Х.М.Р. В таком режиме система безошибочно проходила стресс-тест LinX 0.6.4, а температура процессора держалась в пределах 96° С.

MSI Z97I Gaming AC

При использовании в качестве теста стабильности LinX версии 0.6.5, который поддерживает инструкции AVX2.0 и создает большую нагрузку на процессор, чем LinX 0.6.4, пришлось снижать напряжение и тактовую частоту вычислительных ядер. В итоге, стабильная работа была обеспечена на частоте 4400 МГц при напряжении 1,3 В.

MSI Z97I Gaming AC

В части повышения базовой частоты MSI Z97I Gaming AC показала очень хороший результат — 187 МГц, достойный лучших полноразмерных моделей. Но не стоит забывать, что такая возможность есть только у владельцев процессоров Intel оверклокерской серии «К», тогда как владельцы простых Haswell этой привилегии лишены.

MSI Z97I Gaming AC

Что касается разгона ОЗУ, то здесь новинке нечем похвастаться, тестовый комплект ОЗУ G.Skill TridentX F3-2400C10D-8GTX заработал на частоте 2560 МГц с задержками 11-12-12-35-2Т при напряжении 1,65 В. Увы, дальнейший разгон оказался невозможен, малейшее повышение тактовой частоты приводило к сбоям в работе.

MSI Z97I Gaming AC

Автоматический оверклокинг системной платы MSI Z97I Gaming AC выполнялся путем активации опции OC Genie из UEFI Setup. В результате частота процессора была увеличена до 4000 МГц при напряжении 1,2 В, а для модулей ОЗУ был активирован режим Х.М.Р. с частотой 2400 МГц. Такой разгон вряд ли можно назвать выдающимся, поэтому, производителю стоит задуматься о внедрении более агрессивных профилей повышения быстродействия.

MSI Z97I Gaming AC


Тестирование аудиоподсистемы

Поскольку материнская плата MSI Z97I Gaming AC оснащена продвинутой звуковой подсистемой Audio Boost 2 было решено оценить ее качество инструментальными методами. Для этих целей использовалась программа RightMark Audio Analizer версии 6.4.0, во время тестов линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7, оснащенной высококачественным АЦП CS5361 со средневзвешенным отношение сигнал-шум не менее 114 дБ. Тестирование проводилось с частотой дискретизации 44,1 кГц при разрядности сигнала 16 бит и в режиме 48 кГц/24 бит. В качестве отправной точки послужила MSI Z97 Gaming 5, оснащенная звуковым кодеком Realtek ALC1150. Итоги измерений сведены в таблицу:

  MSI Z97I Gaming AC (ALC1150) 44,1 КГц/16 бит   MSI Z97I Gaming AC (ALC1150) 48 КГц/24 бит   MSI Z97 Gaming 5 (ALC1150) 44,1 КГц/16 бит   MSI Z97 Gaming 5 (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,07, –0,06 Отлично +0,14, +0,02 Отлично +0,20, –0,13 Очень хорошо +0,21, –0,09 Очень хорошо
Уровень шума, дБ (А) –88,1 Хорошо –90,4 Очень хорошо –91,2 Очень хорошо –91,4 Очень хорошо
Динамические диапазон, дБ (А) 88 Хорошо 90,4 Очень хорошо 88,2 Хорошо 91,4 Очень хорошо
Гармонические искажения, % 0,0075 Очень хорошо 0,0074 Очень хорошо 0,0082 Очень хорошо 0,007 Очень хорошо
Гармонические искажения + шум, дБ(A) –78,1 Средне –79,1 Средне –77,7 Средне –79,8 Средне
Интермодуляционные искажения + шум, % 0,015 Очень хорошо 0,013 Очень хорошо 0,015 Очень хорошо 0,011 Очень хорошо
Взаимопроникновение каналов, дБ –82,8 Очень хорошо –83,8 Очень хорошо –85,6 Отлично –83,7 Очень хорошо
Интермодуляции на 10 кГц, % 0,016 Очень хорошо 0,014 Очень хорошо 0,019 Очень хорошо 0,019 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

В случае с новинкой миниатюризация практически не сказалась на качестве звучания, а даже напротив, звуковой тракт MSI Z97I Gaming AC показал лучшую стабильность АЧХ, тогда как разница с соперницей по остальным показателям близка к погрешности измерений.


Результаты тестирования производительности

MSI Z97I Gaming AC

MSI Z97I Gaming AC

MSI Z97I Gaming AC

MSI Z97I Gaming AC

При оценке производительности подсистемы ОЗУ новинка показала отличные результаты в тестах чтении, записи, но несколько уступила группе лидеров в подтесте копирования. Что касается латентности доступа, то здесь обе системные платы MSI выглядят одинаково хорошо на фоне продукции ASUS.

MSI Z97I Gaming AC

MSI Z97I Gaming AC

MSI Z97I Gaming AC

В комплексном тестовом пакете Futuremark PCMark 8, который позволяет оценить быстродействие тестовых стендов при выполнении повседневных задач, героиня сегодняшнего обзора показала отличные результаты, на уровне лучших системных плат для процессоров Intel LGA1150.

MSI Z97I Gaming AC

MSI Z97I Gaming AC

MSI Z97I Gaming AC

Ничуть не хуже показатели быстродействия MSI Z97I Gaming AC и в полусинтетическом бенчмарке Futuremark 3DMark, что позволяет надеяться на высокое быстродействии в игровых приложениях.

MSI Z97I Gaming AC

MSI Z97I Gaming AC

MSI Z97I Gaming AC

Тестирование в современных 3D-играх не принесло особых неожиданностей. В двух дисциплинах из трех новинка заняла лидирующие позиции, и лишь в шутере Batman: Arkham City MSI Z97I Gaming AC немного уступила соперницам. Впрочем, отставание настолько мало, что говорить о снижении комфортности геймплея не приходится.


Энергопотребление

Для оценки энергопотребления тестовых стендов использовался прибор Basetech Cost Control 3000, с помощью которого измерялись пиковые значения потребляемой мощности во время прохождения стресс-теста LinX 0.6.5, а также среднее энергопотребление тестовых стендов при простое.

MSI Z97I Gaming AC

При отсутствии нагрузки MSI Z97I Gaming AC оказалась самой энергоэффективной, но в максимальном энергопотреблении уступила ASUS H97-Pro Gamer несколько ватт. В целом, новика обладает отличной экономичность, что будет особенно актуально при построении тихих компактных системных блоков.


Выводы

С выходом Z97I Gaming AC игровая линейка системных плат MSI пополнилась еще одной очень интересной моделью, которая может предложить покупателям продуманную конструкцию, отличное качество изготовления и неплохой, как для компактной модели, набор возможностей расширения. Особого внимания заслуживает реализация поддержки беспроводных сетей, а также качественная звуковая подсистема. Что касается разгона, то запас прочности силовой подсистемы и функциональность прошивки новинки позволят раскрыть частотный потенциал любого Intel Haswell, но только в том случае, если удастся подобрать совместимую систему охлаждения, лучше всего — СВО, при использовании которой MSI Z97I Gaming AC сможет раскрыть все свои незаурядные оверклокерские способности. Одним словом, перед нами идеальная платформа для построения мощного игрового системного блока в формате Mini-ITX.

MSI Z97I Gaming AC Выбор редакции: лучшее качество

Теперь есть на что посмотреть
