Обзор и тестирование материнской платы MSI Z97I Gaming AC для миниатюрных игровых систем на базе процессоров Intel LGA1150

Тестовый стенд

Измерение уровня быстродействия и частотного потенциала материнской платы MSI Z97I Gaming AC выполнялось при использовании такого аппаратного обеспечения:
  • процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Noctua NH-U14S (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
  • накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
  • драйвер видеокарты: NVIDIA GeForce 340.43.
При тестировании модули ОЗУ функционировали в режиме 1600 МГц с таймингами 9-9-9-24-1T, а процессорные функции энергосбережения и технология Intel Turbo Boost работали в штатном режиме. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. В тестах быстродействия конкуренцию MSI Z97I Gaming AC составили материнские платы ASUS Maximus VII Hero, ASUS H97-Pro Gamer, ASUS Sabertooth Z87 и MSI Z97 Gaming 5. Участницы тестирования работали под управлением таких версий управляющих микрокодов:
  • MSI Z97I Gaming AC (UEFI Setup 1.2 от 27.06.2014);
  • ASUS Maximus VII Hero (UEFI Setup 0904 от 23.06.2014);
  • ASUS H97-Pro Gamer (UEFI Setup 2105 от 14.07.2014);
  • ASUS Sabertooth Z87 (UEFI Setup 1901 от 15.04.2014);
  • MSI Z97 Gaming 5 (UEFI Setup 1.5B1 от 16.07.2014).
Каждый из тестов повторялся три раза, по результатам которых вычислялось среднее значение. Для оценки уровня быстродействия использовалось следующее ПО:
  • AIDA64 4.60.3100 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.2028
  • Futuremark 3DMark v 1.3.708;
  • Batman: Arkham City;
  • F1 2012;
  • Total War: Rome II.

Разгонный потенциал

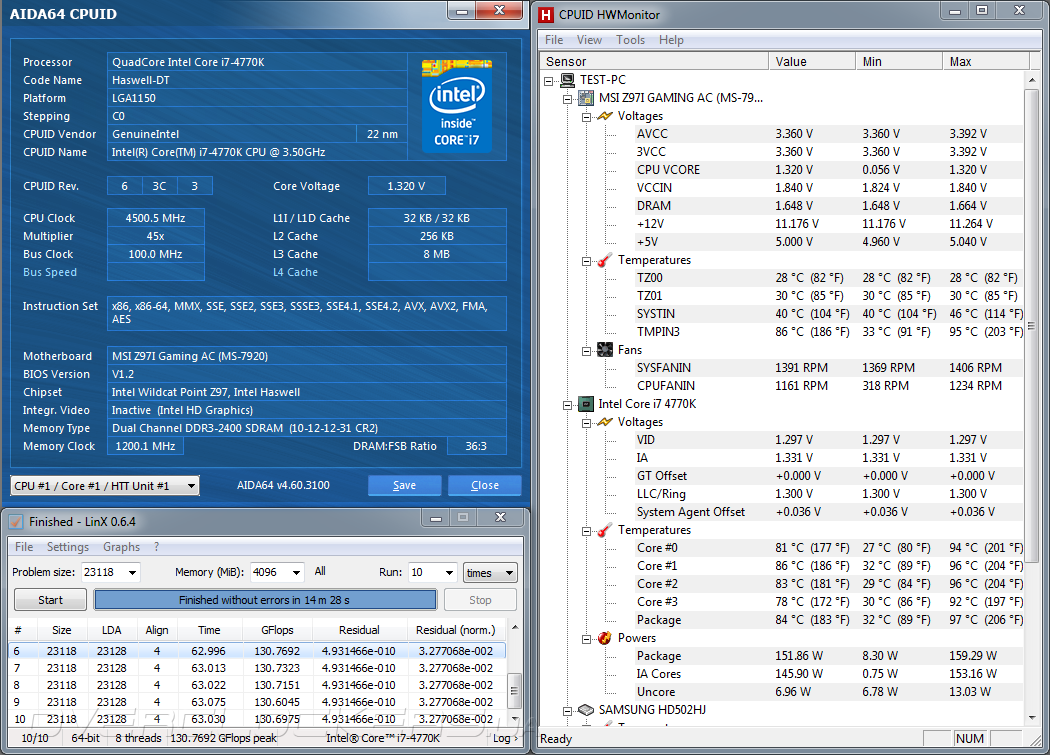

В исследовании частотного потенциала материнской платы MSI Z97I Gaming AC испоьзовался Intel Core i7-4770K, у котрого штатный термоинтерфейс между крышкой теплораспределителя и полупроводниковым кристаллом заменен на «жидкий металл». Его частотный потенциал находится в районе 4500–4600 МГц, но в данном случае сдерживающим фактором стала ограниченная совместимость материнской платы с системами охлаждения, вследствие чего пришлось воспользоваться не самым эффективным кулером Noctua NH-U14S. В итоге, при повышении Vcore до 1,32 В удалось добиться стабильной работы процессора на частоте 4500 МГц, в то время как кольцевая шина функционировала на 4400 МГЦ с напряжением 1,35 В, а для модулей ОЗУ был установлен режим 2400 МГц с таймингами 10-12-12-31-2Т, соответствующий профилю Х.М.Р. В таком режиме система безошибочно проходила стресс-тест LinX 0.6.4, а температура процессора держалась в пределах 96° С.

MSI Z97I Gaming AC

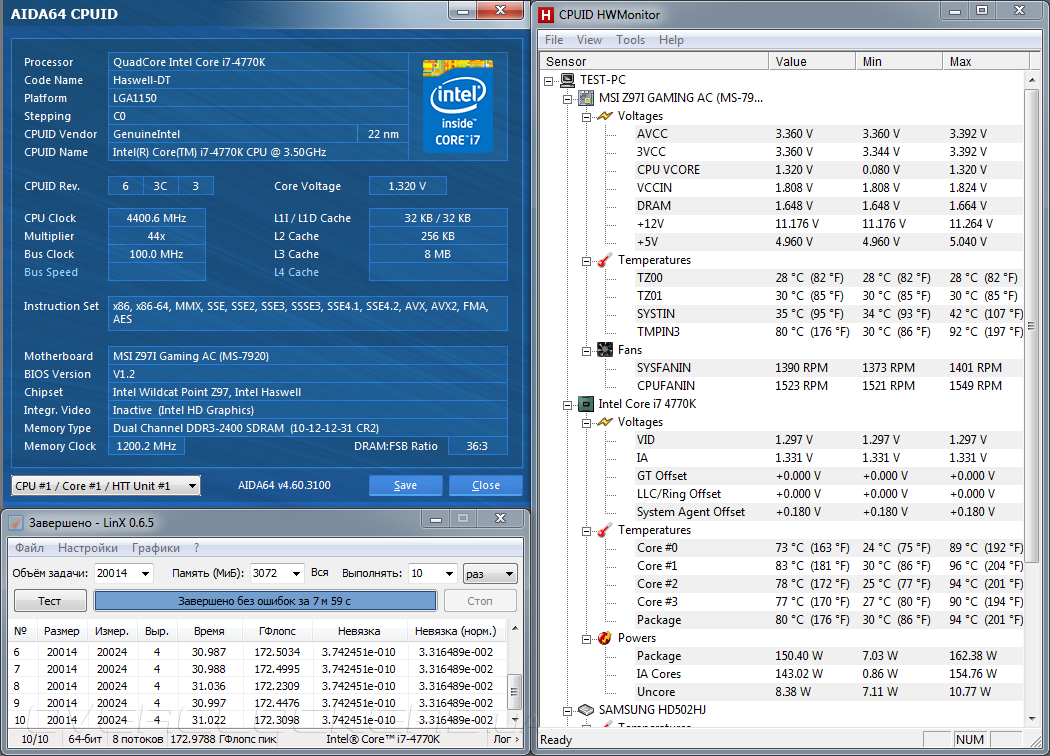

При использовании в качестве теста стабильности LinX версии 0.6.5, который поддерживает инструкции AVX2.0 и создает большую нагрузку на процессор, чем LinX 0.6.4, пришлось снижать напряжение и тактовую частоту вычислительных ядер. В итоге, стабильная работа была обеспечена на частоте 4400 МГц при напряжении 1,3 В.

MSI Z97I Gaming AC

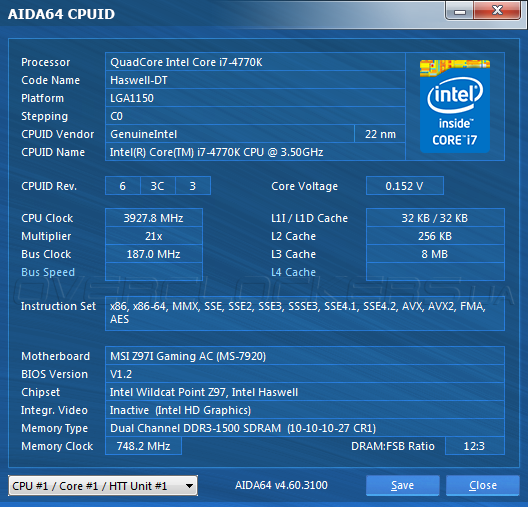

В части повышения базовой частоты MSI Z97I Gaming AC показала очень хороший результат — 187 МГц, достойный лучших полноразмерных моделей. Но не стоит забывать, что такая возможность есть только у владельцев процессоров Intel оверклокерской серии «К», тогда как владельцы простых Haswell этой привилегии лишены.

MSI Z97I Gaming AC

Что касается разгона ОЗУ, то здесь новинке нечем похвастаться, тестовый комплект ОЗУ G.Skill TridentX F3-2400C10D-8GTX заработал на частоте 2560 МГц с задержками 11-12-12-35-2Т при напряжении 1,65 В. Увы, дальнейший разгон оказался невозможен, малейшее повышение тактовой частоты приводило к сбоям в работе.

MSI Z97I Gaming AC

Автоматический оверклокинг системной платы MSI Z97I Gaming AC выполнялся путем активации опции OC Genie из UEFI Setup. В результате частота процессора была увеличена до 4000 МГц при напряжении 1,2 В, а для модулей ОЗУ был активирован режим Х.М.Р. с частотой 2400 МГц. Такой разгон вряд ли можно назвать выдающимся, поэтому, производителю стоит задуматься о внедрении более агрессивных профилей повышения быстродействия.

MSI Z97I Gaming AC


Тестирование аудиоподсистемы

Поскольку материнская плата MSI Z97I Gaming AC оснащена продвинутой звуковой подсистемой Audio Boost 2 было решено оценить ее качество инструментальными методами. Для этих целей использовалась программа RightMark Audio Analizer версии 6.4.0, во время тестов линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7, оснащенной высококачественным АЦП CS5361 со средневзвешенным отношение сигнал-шум не менее 114 дБ. Тестирование проводилось с частотой дискретизации 44,1 кГц при разрядности сигнала 16 бит и в режиме 48 кГц/24 бит. В качестве отправной точки послужила MSI Z97 Gaming 5, оснащенная звуковым кодеком Realtek ALC1150. Итоги измерений сведены в таблицу:

  MSI Z97I Gaming AC (ALC1150) 44,1 КГц/16 бит   MSI Z97I Gaming AC (ALC1150) 48 КГц/24 бит   MSI Z97 Gaming 5 (ALC1150) 44,1 КГц/16 бит   MSI Z97 Gaming 5 (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,07, –0,06 Отлично +0,14, +0,02 Отлично +0,20, –0,13 Очень хорошо +0,21, –0,09 Очень хорошо
Уровень шума, дБ (А) –88,1 Хорошо –90,4 Очень хорошо –91,2 Очень хорошо –91,4 Очень хорошо
Динамические диапазон, дБ (А) 88 Хорошо 90,4 Очень хорошо 88,2 Хорошо 91,4 Очень хорошо
Гармонические искажения, % 0,0075 Очень хорошо 0,0074 Очень хорошо 0,0082 Очень хорошо 0,007 Очень хорошо
Гармонические искажения + шум, дБ(A) –78,1 Средне –79,1 Средне –77,7 Средне –79,8 Средне
Интермодуляционные искажения + шум, % 0,015 Очень хорошо 0,013 Очень хорошо 0,015 Очень хорошо 0,011 Очень хорошо
Взаимопроникновение каналов, дБ –82,8 Очень хорошо –83,8 Очень хорошо –85,6 Отлично –83,7 Очень хорошо
Интермодуляции на 10 кГц, % 0,016 Очень хорошо 0,014 Очень хорошо 0,019 Очень хорошо 0,019 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

В случае с новинкой миниатюризация практически не сказалась на качестве звучания, а даже напротив, звуковой тракт MSI Z97I Gaming AC показал лучшую стабильность АЧХ, тогда как разница с соперницей по остальным показателям близка к погрешности измерений.


Результаты тестирования производительности

MSI Z97I Gaming AC

MSI Z97I Gaming AC

MSI Z97I Gaming AC

MSI Z97I Gaming AC

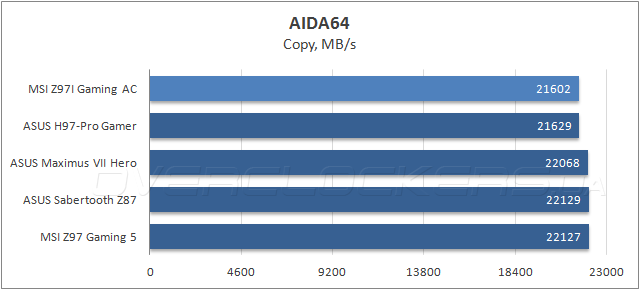

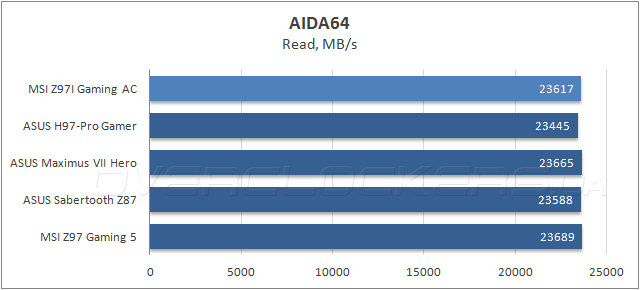

При оценке производительности подсистемы ОЗУ новинка показала отличные результаты в тестах чтении, записи, но несколько уступила группе лидеров в подтесте копирования. Что касается латентности доступа, то здесь обе системные платы MSI выглядят одинаково хорошо на фоне продукции ASUS.

MSI Z97I Gaming AC

MSI Z97I Gaming AC

MSI Z97I Gaming AC

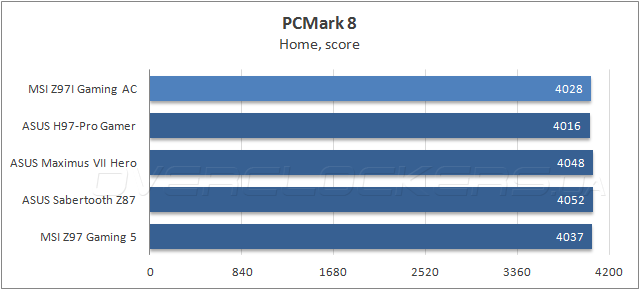

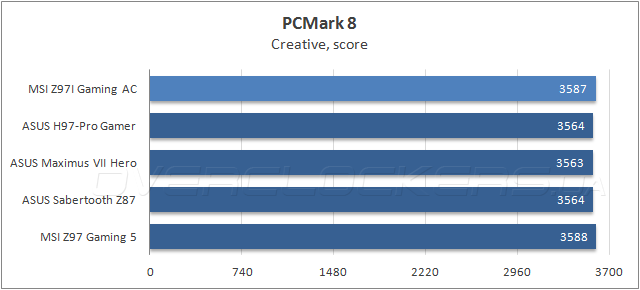

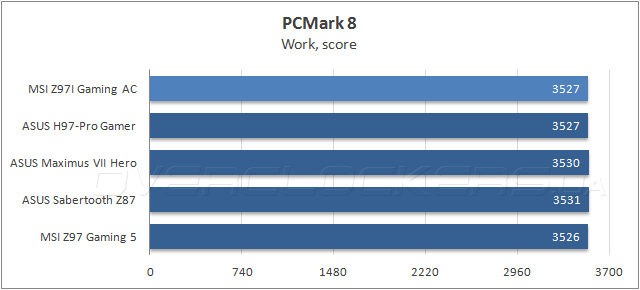

В комплексном тестовом пакете Futuremark PCMark 8, который позволяет оценить быстродействие тестовых стендов при выполнении повседневных задач, героиня сегодняшнего обзора показала отличные результаты, на уровне лучших системных плат для процессоров Intel LGA1150.

MSI Z97I Gaming AC

MSI Z97I Gaming AC

MSI Z97I Gaming AC

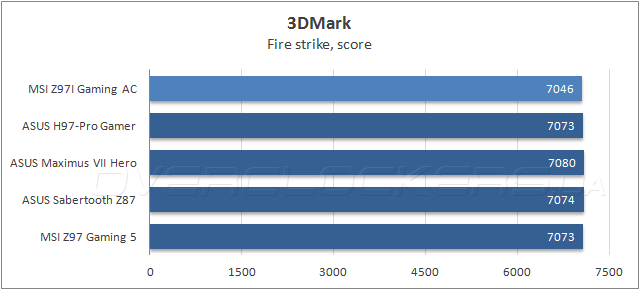

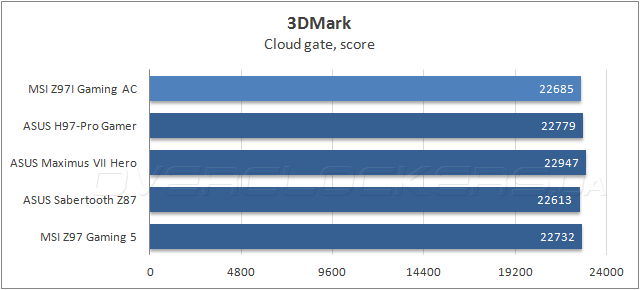

Ничуть не хуже показатели быстродействия MSI Z97I Gaming AC и в полусинтетическом бенчмарке Futuremark 3DMark, что позволяет надеяться на высокое быстродействии в игровых приложениях.

MSI Z97I Gaming AC

MSI Z97I Gaming AC

MSI Z97I Gaming AC

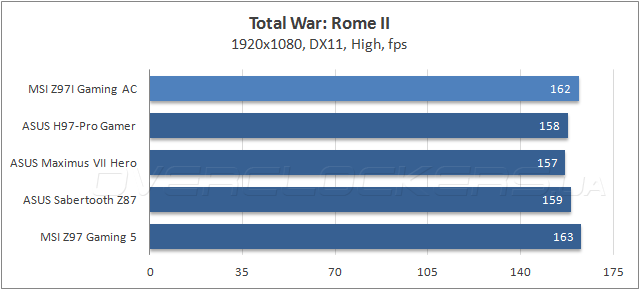

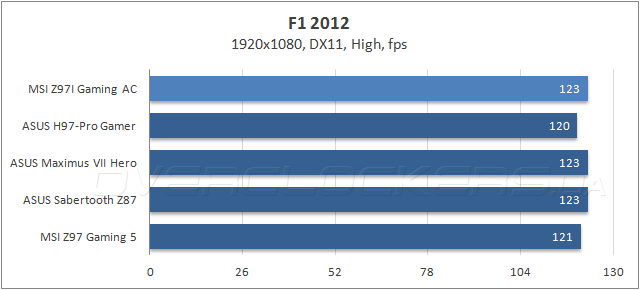

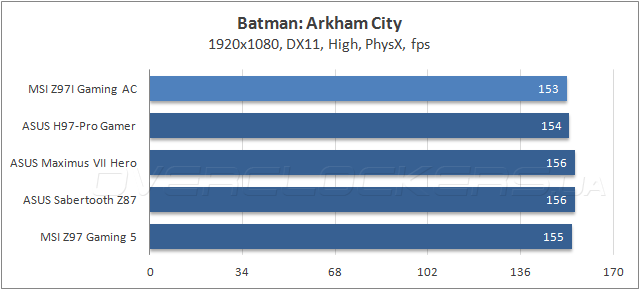

Тестирование в современных 3D-играх не принесло особых неожиданностей. В двух дисциплинах из трех новинка заняла лидирующие позиции, и лишь в шутере Batman: Arkham City MSI Z97I Gaming AC немного уступила соперницам. Впрочем, отставание настолько мало, что говорить о снижении комфортности геймплея не приходится.


Энергопотребление

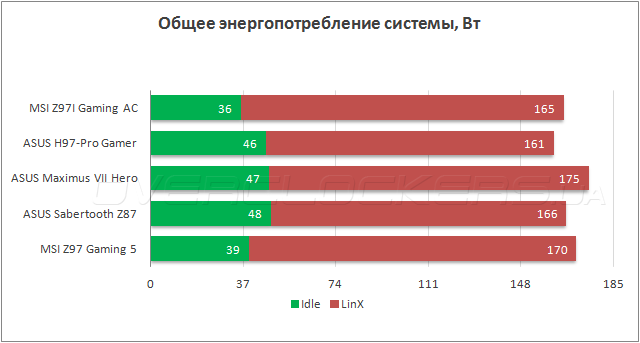

Для оценки энергопотребления тестовых стендов использовался прибор Basetech Cost Control 3000, с помощью которого измерялись пиковые значения потребляемой мощности во время прохождения стресс-теста LinX 0.6.5, а также среднее энергопотребление тестовых стендов при простое.

MSI Z97I Gaming AC

При отсутствии нагрузки MSI Z97I Gaming AC оказалась самой энергоэффективной, но в максимальном энергопотреблении уступила ASUS H97-Pro Gamer несколько ватт. В целом, новика обладает отличной экономичность, что будет особенно актуально при построении тихих компактных системных блоков.


Выводы

С выходом Z97I Gaming AC игровая линейка системных плат MSI пополнилась еще одной очень интересной моделью, которая может предложить покупателям продуманную конструкцию, отличное качество изготовления и неплохой, как для компактной модели, набор возможностей расширения. Особого внимания заслуживает реализация поддержки беспроводных сетей, а также качественная звуковая подсистема. Что касается разгона, то запас прочности силовой подсистемы и функциональность прошивки новинки позволят раскрыть частотный потенциал любого Intel Haswell, но только в том случае, если удастся подобрать совместимую систему охлаждения, лучше всего — СВО, при использовании которой MSI Z97I Gaming AC сможет раскрыть все свои незаурядные оверклокерские способности. Одним словом, перед нами идеальная платформа для построения мощного игрового системного блока в формате Mini-ITX.

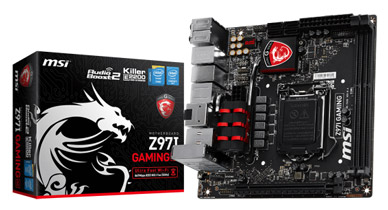

MSI Z97I Gaming AC Выбор редакции: лучшее качество
