Обзор материнской платы MSI MPG Z390 Gaming Plus. Знакомство с Intel Z390 на примере устройства без излишеств

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.17695.8086), Intel Management Engine Interface (1828.12.0.1151), OpenCL Runtime for Intel Core and Intel Xeon Processors (16.1.2), Intel Rapid Storage Technology Driver (16.5.1.1030), GeForce 397.93 (24.21.13.9793), PhysX 9.17.0524.

Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.98 (Cache & Memory benchmark);

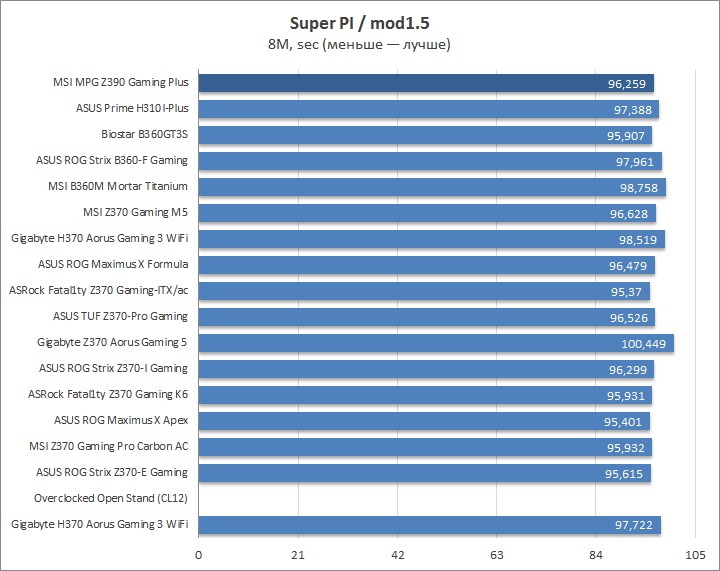

  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • Maxon Cinebench R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.1;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
MSI MPG Z390 Gaming Plus 1.10 5.98.4800 4.3.784-x64 2.5.5029 10.0.17134.286
ASUS Prime H310I-Plus  0803 5.98.4803 4.3.784-x64 2.5.5029 10.0.17134.320
Biostar B360GT3S 5.13 (27.04.2018) 5.97.4645 4.3.784-x64 2.4.4264 10.0.17134.81
ASUS ROG Strix B360-F Gaming 0602 5.97.4633 4.3.784-x64 2.4.4264 10.0.17134.81
MSI B360M Mortar Titanium A.10 5.97.4628 4.3.784-x64 2.4.4264 10.0.17134.48
MSI Z370 Gaming M5 1.30 5.97.4604 4.3.783-x64 2.4.4264 10.0.16299.309
Gigabyte H370 Aorus Gaming 3 WiFi F5b 5.97.4600 4.3.783-x64 2.4.4264 10.0.16299.309
ASUS ROG Maximus X Formula 0802 5.95.4544 4.3.770-x64 2.4.4254 10.0.16299.214
ASRock Fatal1ty Z370 Gaming-ITX/ac P1.40 5.95.4538 4.3.770-x64 2.4.4180 10.0.16299.192
ASUS TUF Z370-Pro Gaming 1003 5.95.4531 4.3.770-x64 2.4.4180 10.0.16299.192
Gigabyte Z370 Aorus Gaming 5 F2 5.95.4510 4.3.770-x64 2.4.3819 10.0.16299.98
ASUS ROG Strix Z370-I Gaming 0430 5.92.4391 4.3.759-x64 2.4.3819 10.0.16299.64
ASRock Fatal1ty Z370 Gaming K6 P1.20 5.92.4383 4.3.759-x64 2.4.3819 10.0.16299.64
ASUS ROG Maximus X Apex 0401 5.92.4383 4.3.759-x64 2.4.3819 10.0.16299.19
MSI Z370 Gaming Pro Carbon AC A.00 5.92.4370 4.3.759-x64 2.4.3819 10.0.15063.674
ASUS ROG Strix Z370-E Gaming 0410 5.92.4358 4.3.759-x64 2.3.3732 10.0.15063.632

Результаты тестирования

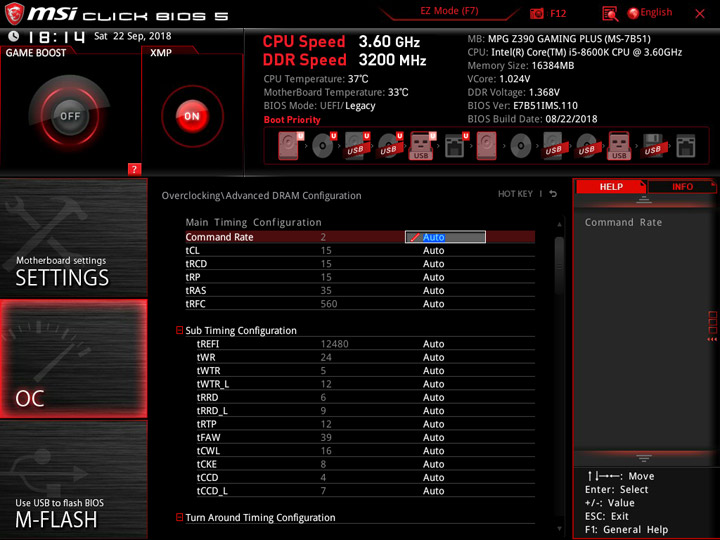

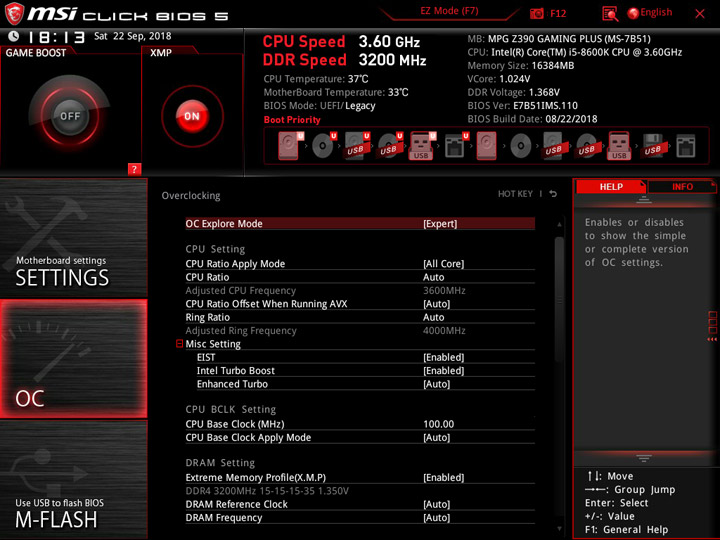

Перед началом замеров все настройки устанавливались в начальное положение, активировался лишь профиль XMP.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

Трудоёмкие процессы выполнялись на частое ЦП величиной 4,1 ГГц, в редкие моменты при лёгких задачах она росла до 4,2 ГГц или даже до 4,3 ГГц. Словом, отклонений от задуманной Intel схемы Turbo Boost для Core i5-8600K не было.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

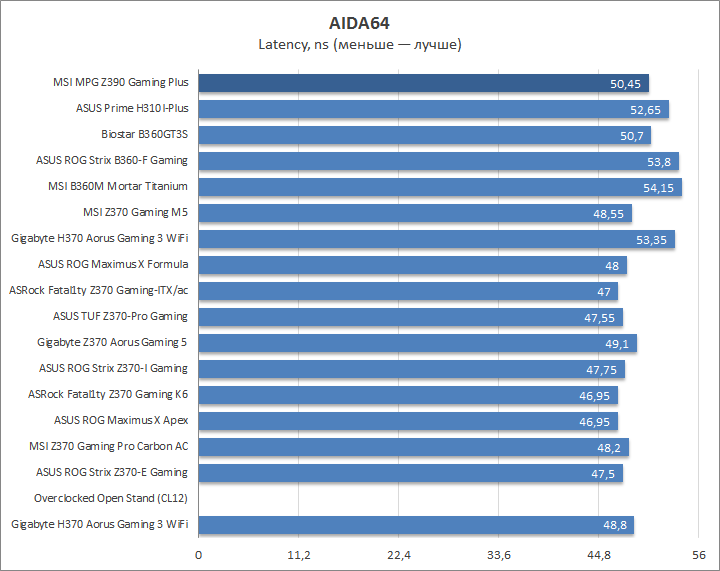

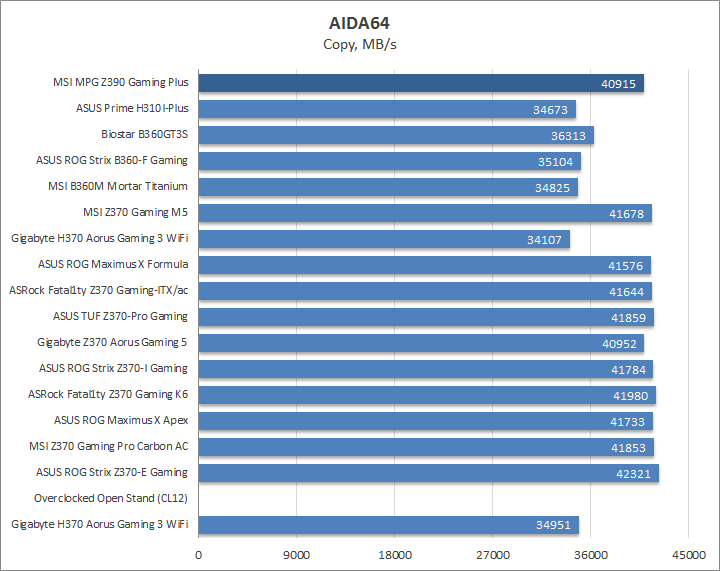

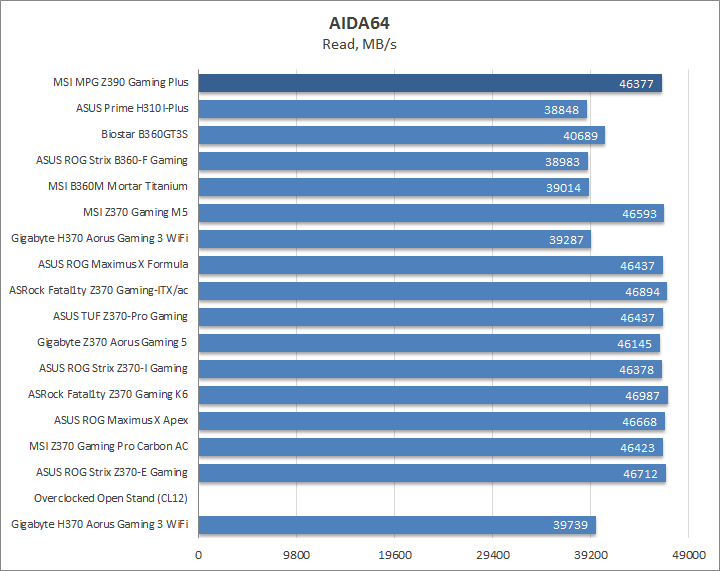

Общий уровень производительности у подсистемы памяти остался неизменным, и всё же финальные цифры вышли ниже, заметнее всего это по латентности. Вероятно, такова цена свежих прошивок, куда, очевидно, входят «заплатки» безопасности.

MSI MPG Z390 Gaming Plus

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

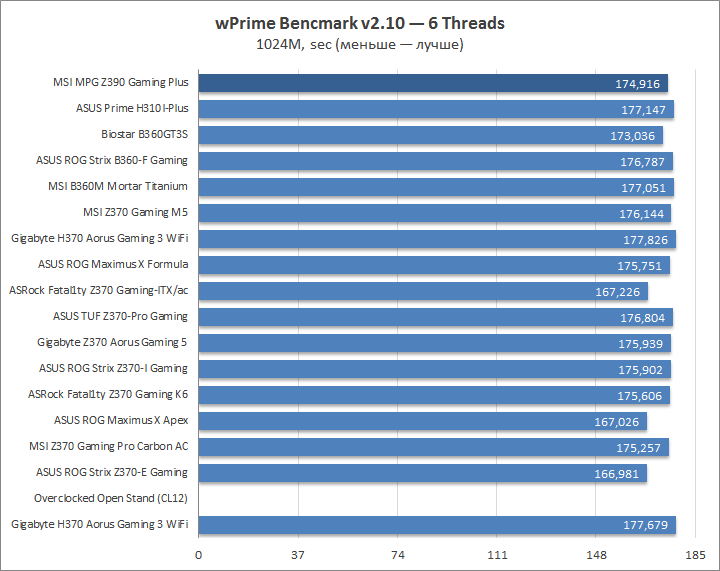

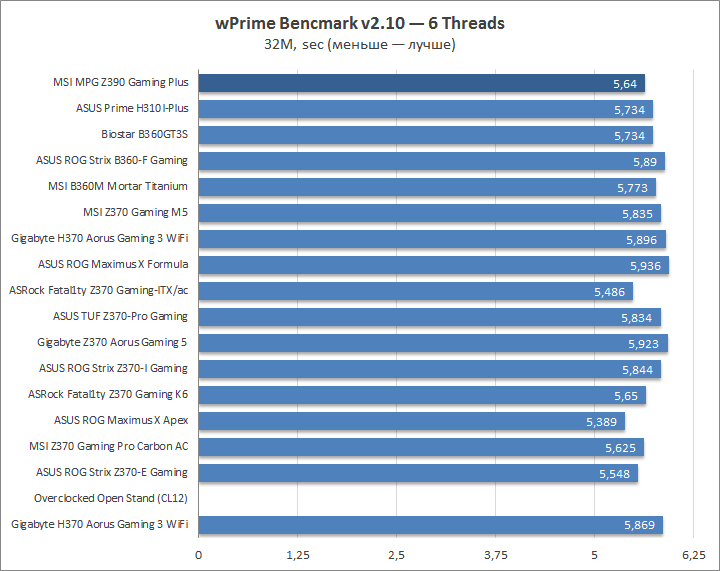

C привлечением всех вычислительных потоков ЦП в wPrime (1024M), неожиданное лидерство в группе плат, соблюдающих функционирование процессора в рамках Turbo Boost, захватывает именно тестовая MPG Z390 Gaming Plus.

MSI MPG Z390 Gaming Plus

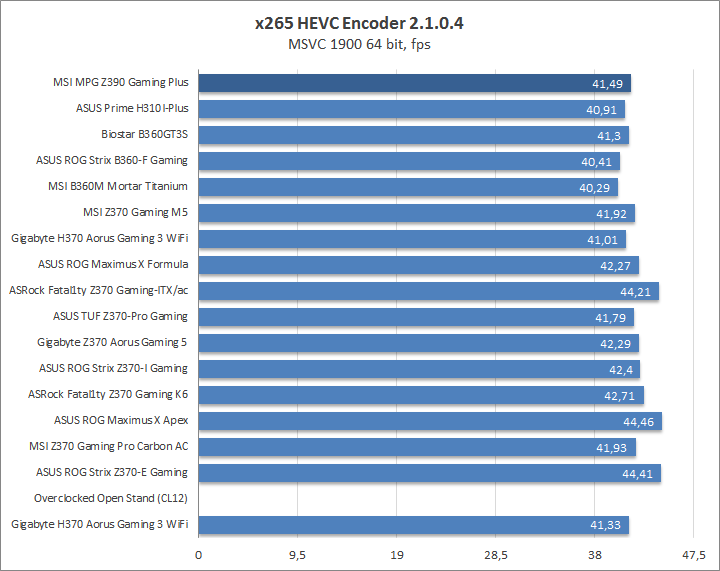

При работе с видеоконтентом ситуация диаметрально противоположная.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

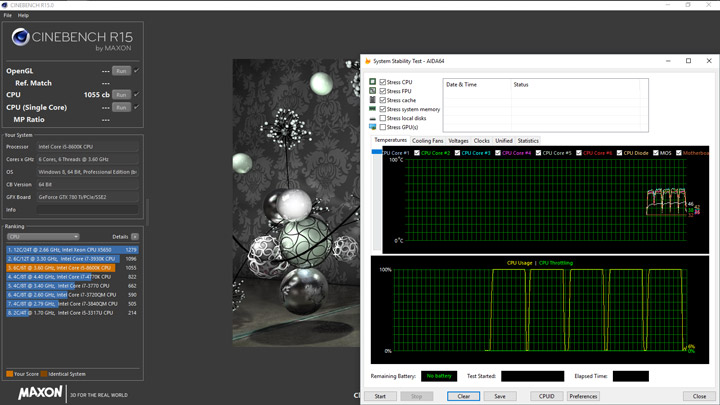

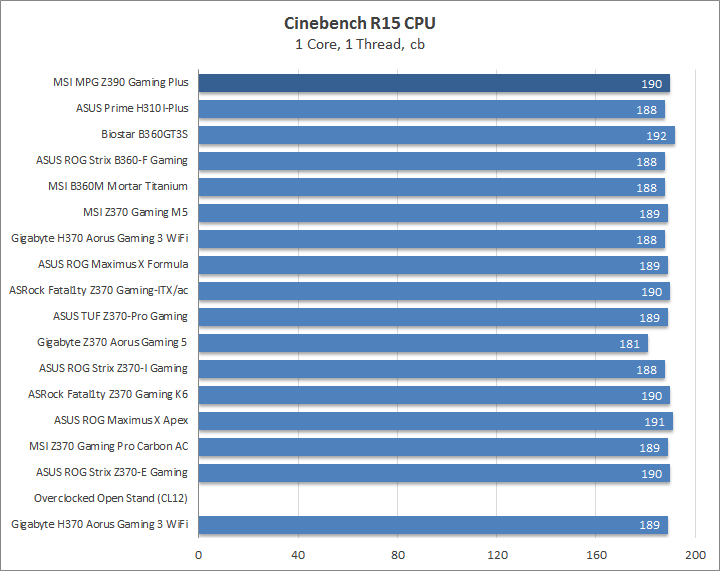

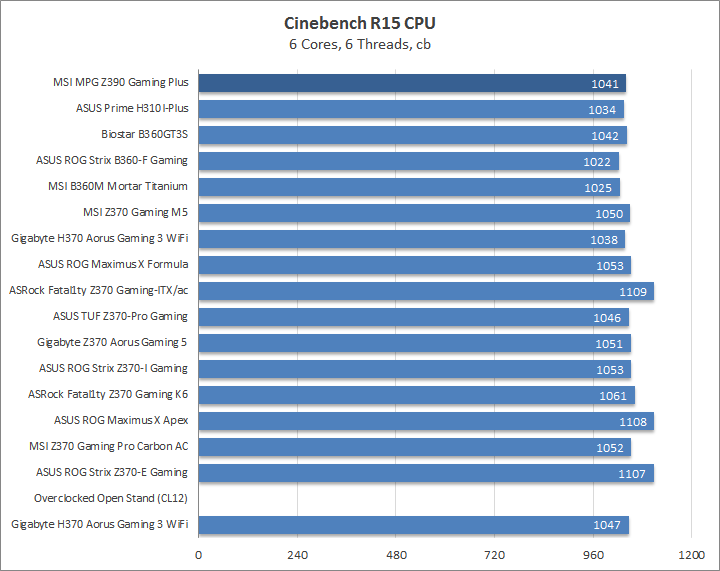

Падение производительности есть и в Cinebench.

MSI MPG Z390 Gaming Plus

POV-Ray уравнивает многих участников тестирования.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

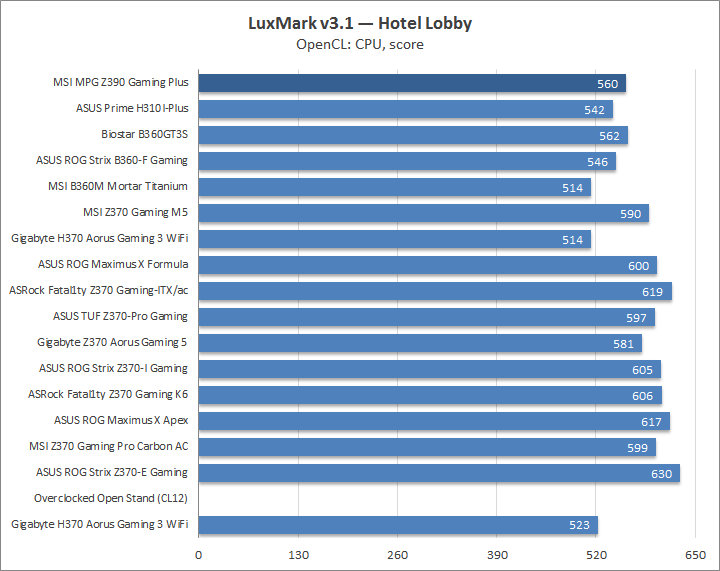

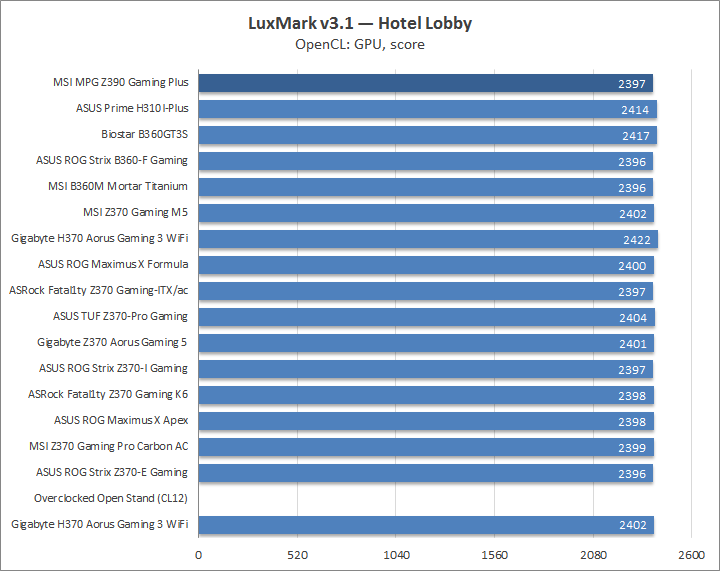

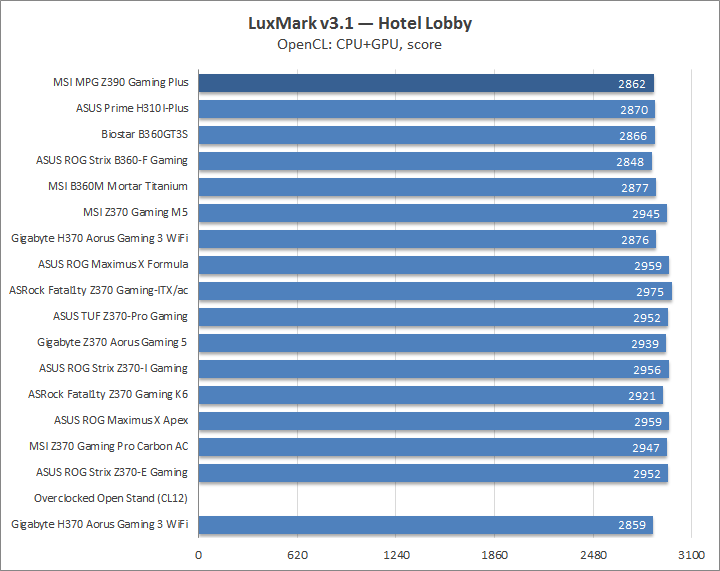

Сценарии LuxMark мной давно отмечены как серьёзно зависящие от производительности подсистемы памяти, нынешние итоги — ещё одно тому подтверждение. Используя для обработки лишь CPU, получим самый слабый результат, с GPU никаких проблем, общая нагрузка на систему включает работу процессора, потому и здесь есть итоговое снижение продуктивности.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

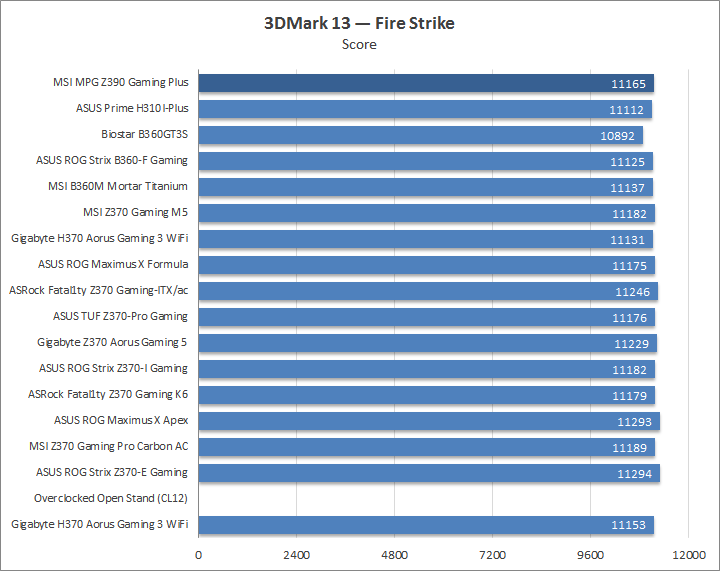

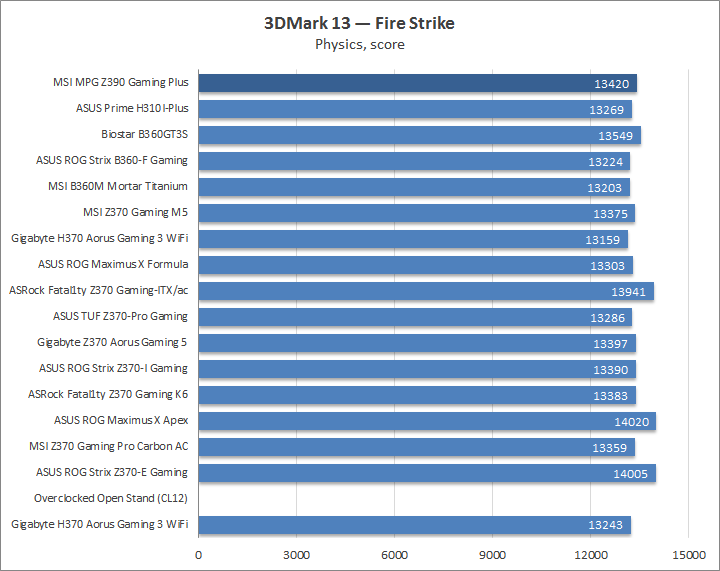

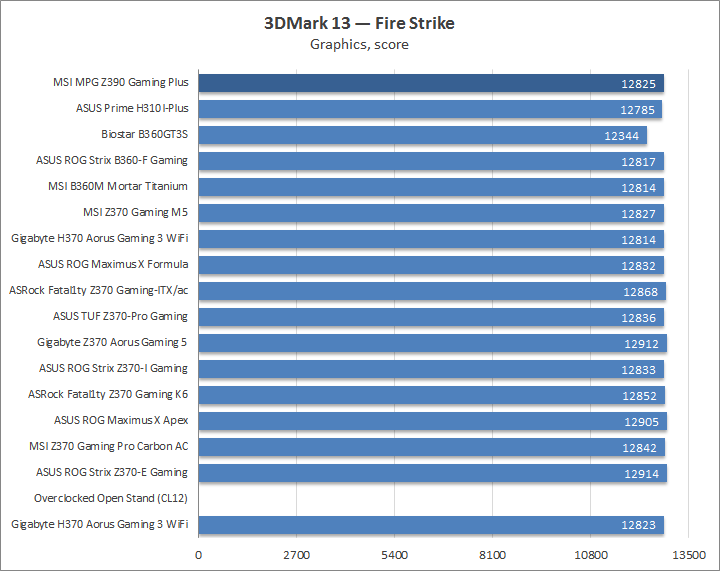

Вслед за wPrime, Fire Strike оказался более благосклонным к новой системе.

MSI MPG Z390 Gaming Plus

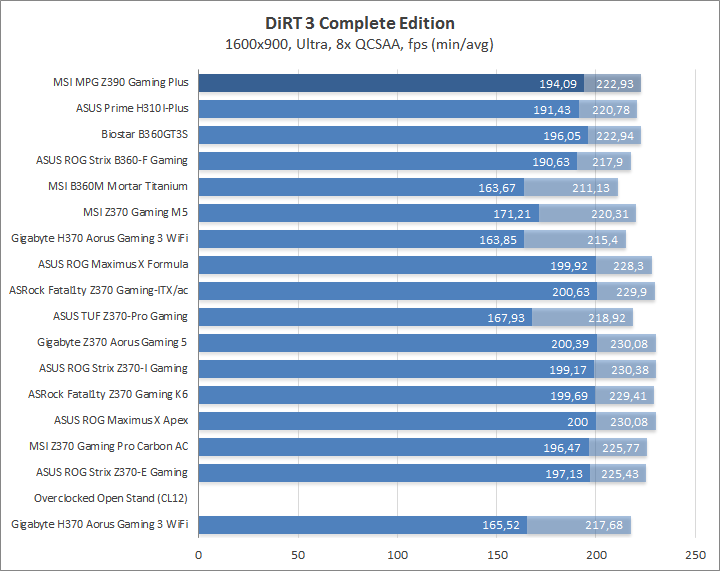

DiRT 3 — отличный маркер производительности DRAM, чему вновь есть подтверждение. Можно отметить реабилитацию специалистов MSI после провального выступления Z370 Gaming M5.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus
MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus
MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

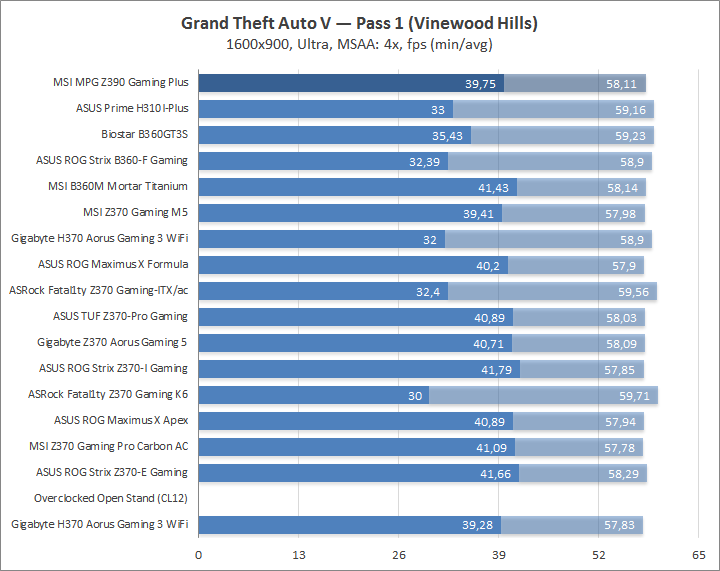

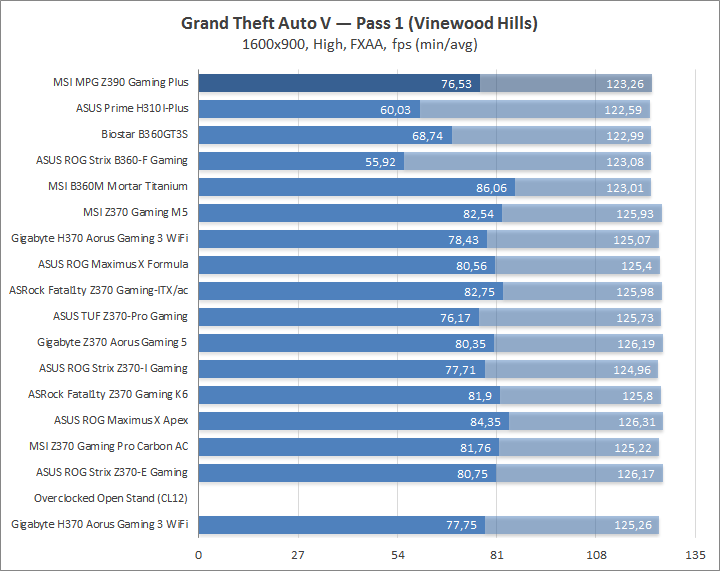

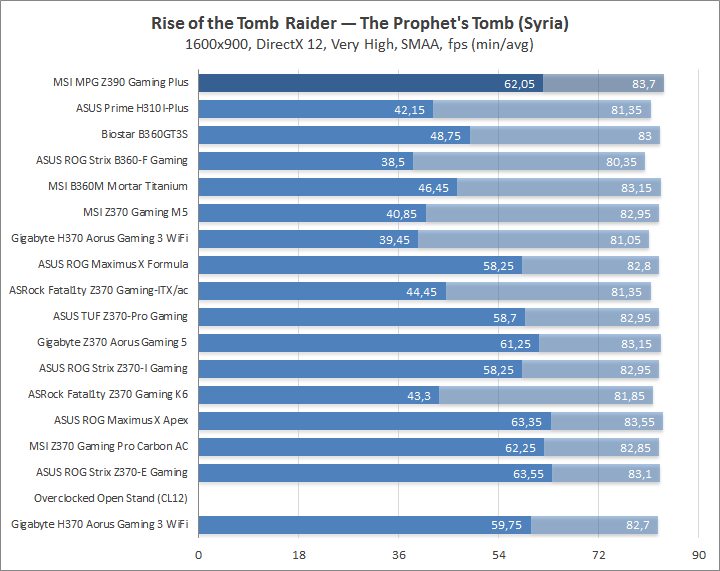

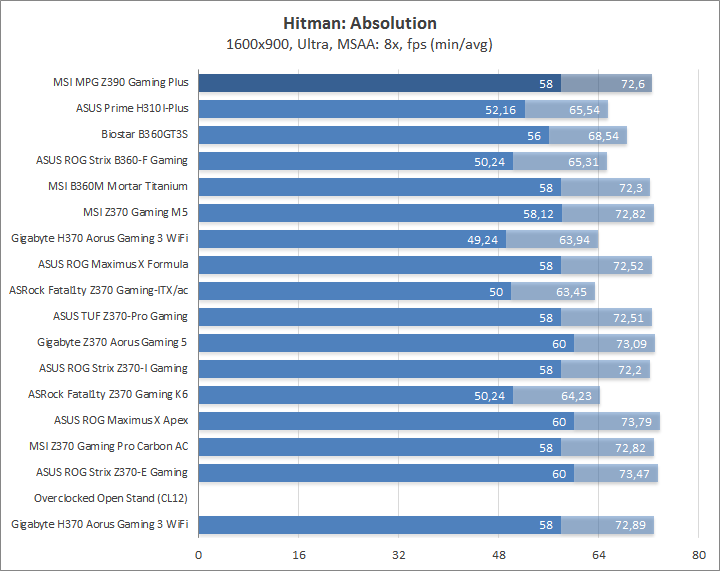

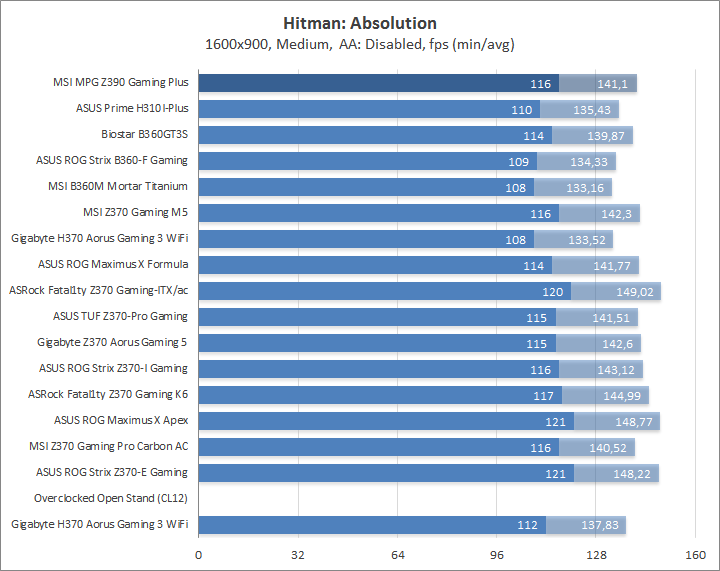

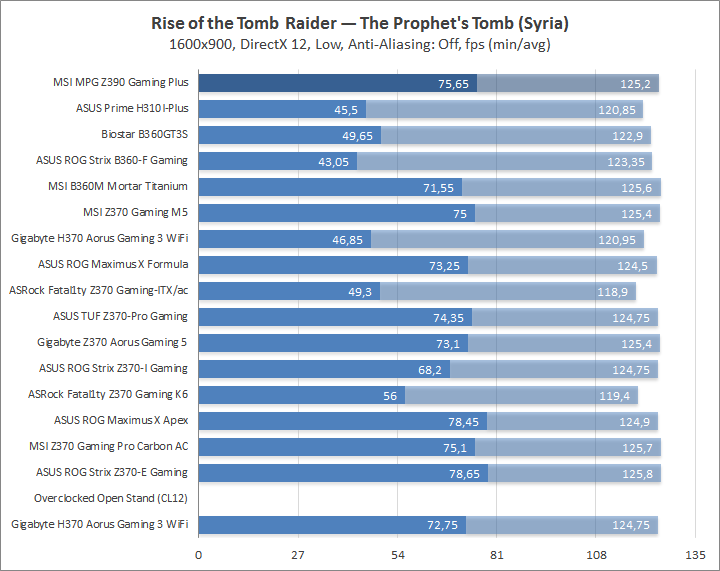

C другими играми ситуация намного лучше, заметных проблем нет, производительность ПК была хорошей.

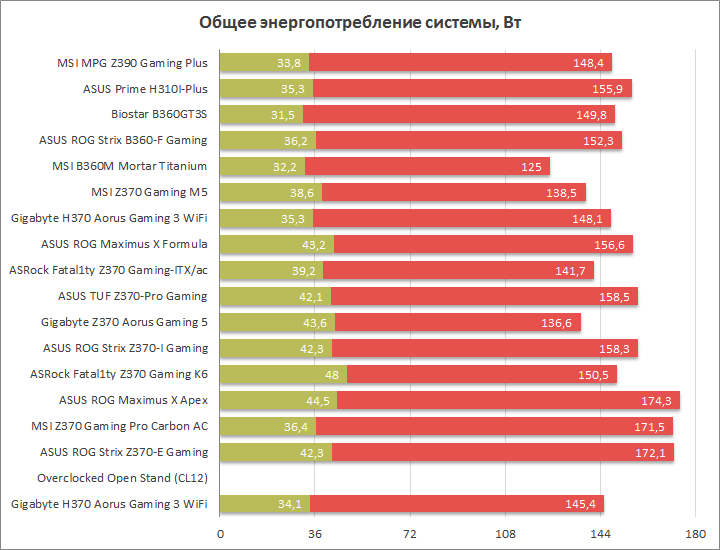

Энергопотребление системы

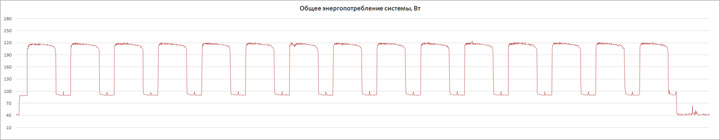

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

MSI MPG Z390 Gaming Plus

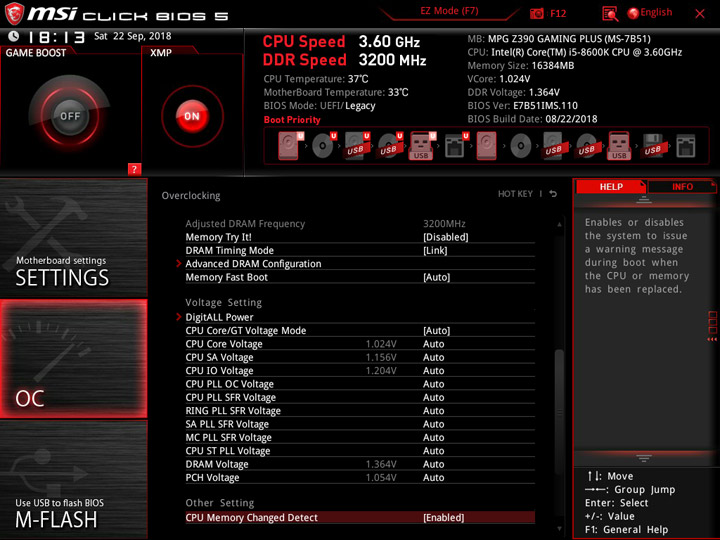

Трудно не выделить невысокие аппетиты системы в режиме простоя, уровень вполне характерен для всех «свежих» хабов. Перед анализом величины потребления в нагрузке следует рассказать про привносимые изменения в UEFI после активации XMP. Помимо роста напряжения на модулях ОЗУ до 1,376 В, повышаются уровни вспомогательных IO и SA до высоких 1,208 и 1,16 вольт. Такие шаги явно избыточны для тестового набора памяти и наверняка влияют на потребление. Величина напряжения на процессоре зависела от типа нагрузки, в среднем она равнялась 1,168–1,184 В. Учитывая вышесказанное, обновлённая картина может стать ещё приятнее, но и в таком виде она вполне адекватная. Претензий к КПД схемы VRM нет.

Разгонный потенциал

Во время наших экспериментов использовался инженерный нескальпированный экземпляр Core i5-8600K.

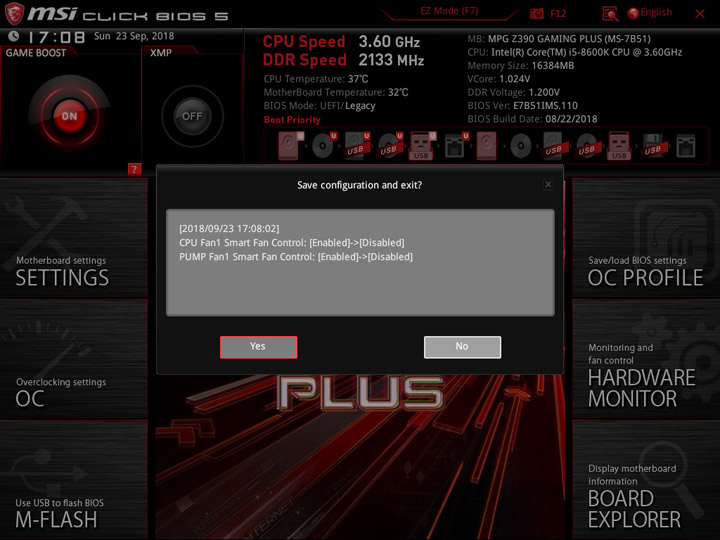

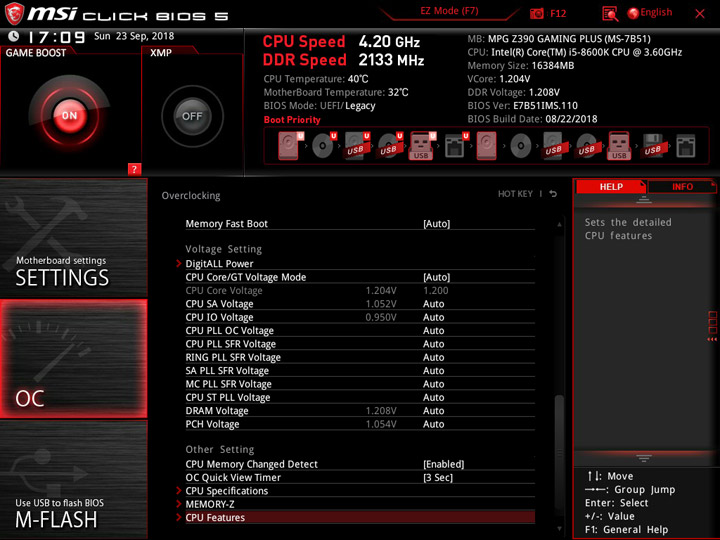

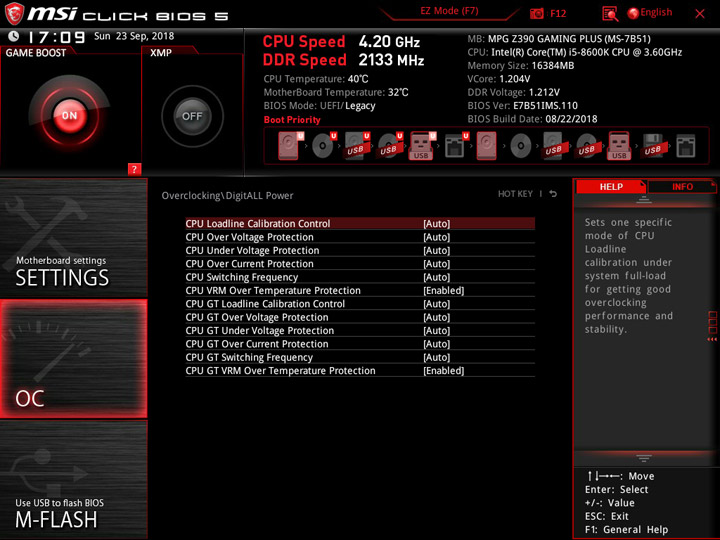

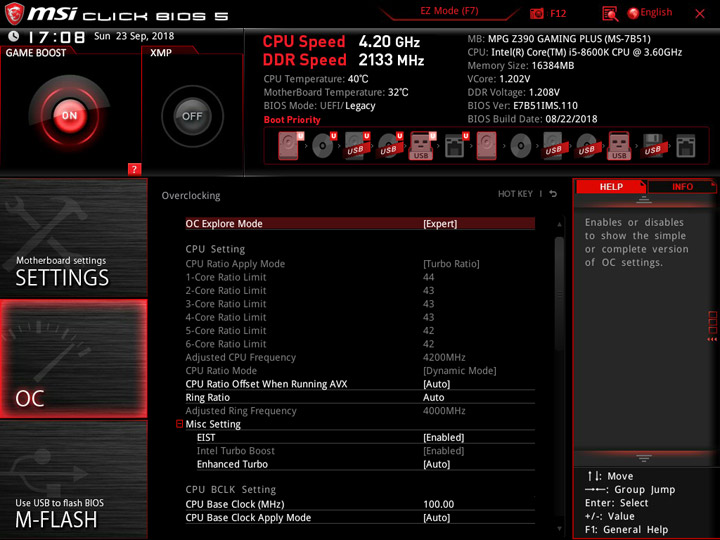

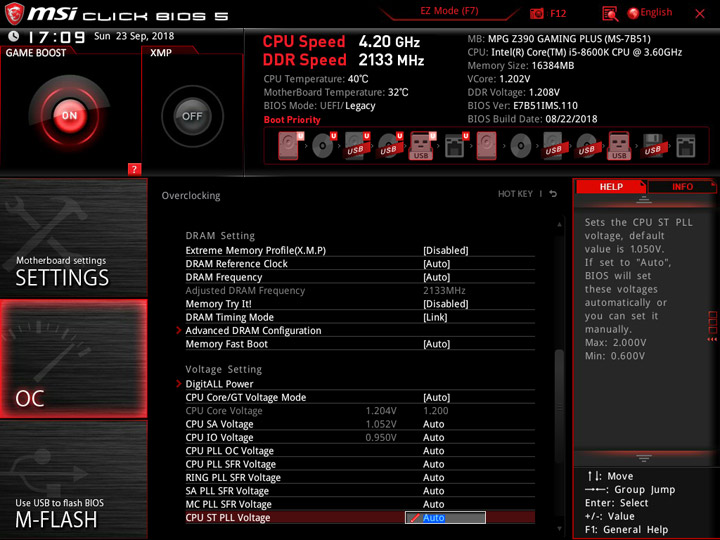

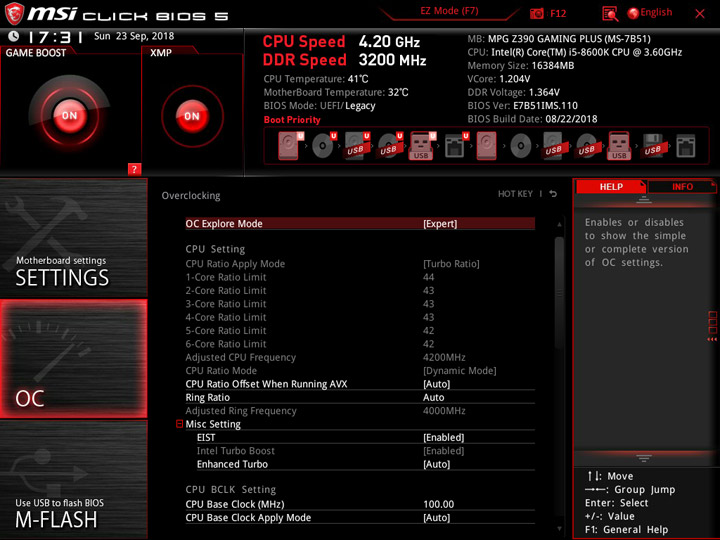

Фирменный профиль для разгона CPU один, система называется Game Boost. В рамках работы Turbo Boost произойдёт увеличение на одну единицу величины множителей. Напряжение относительно номинального не изменится. Память оставили без разгона.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

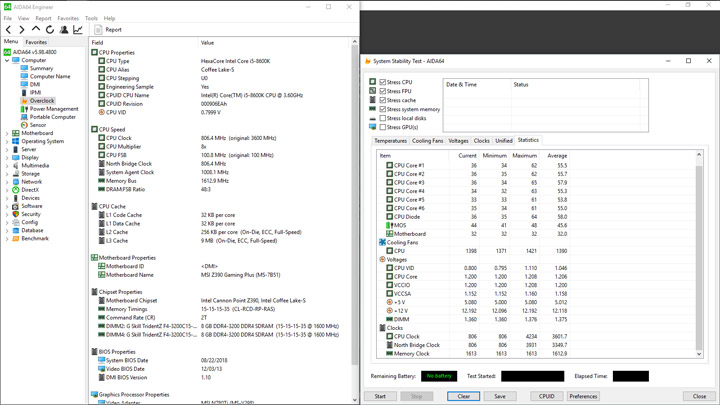

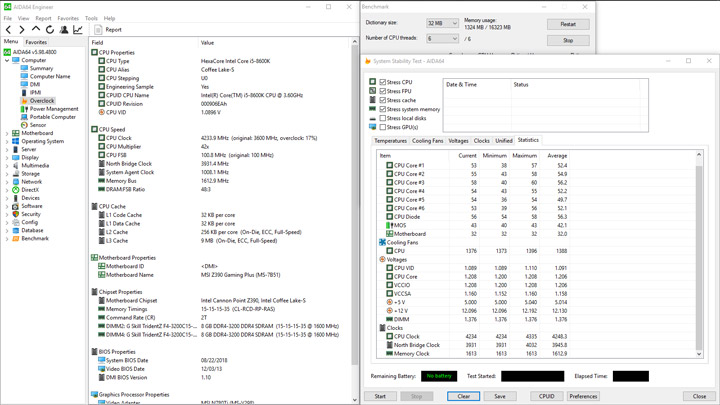

Компьютер при выполнении всех нагрузочных сценариев работал безошибочно.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

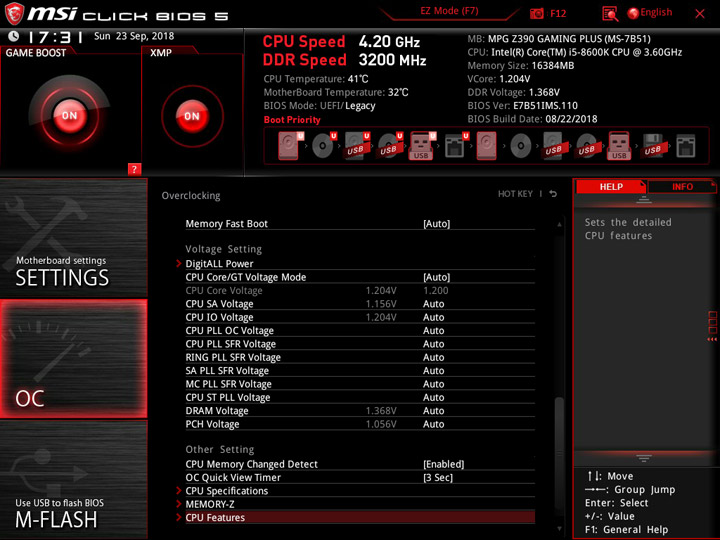

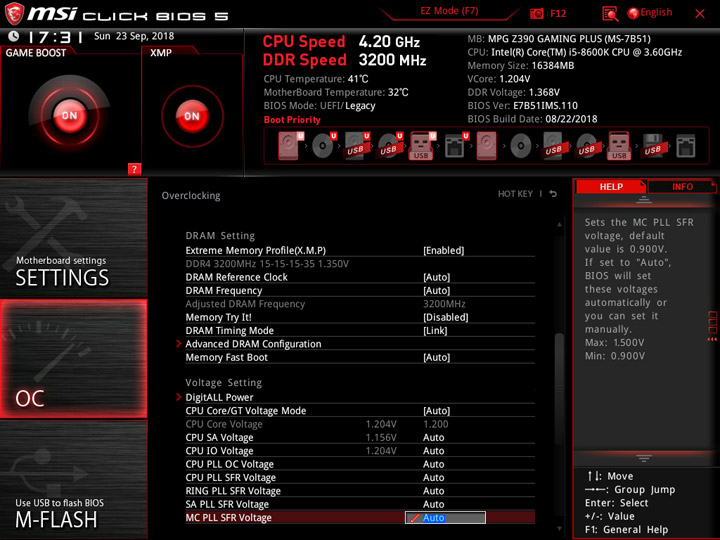

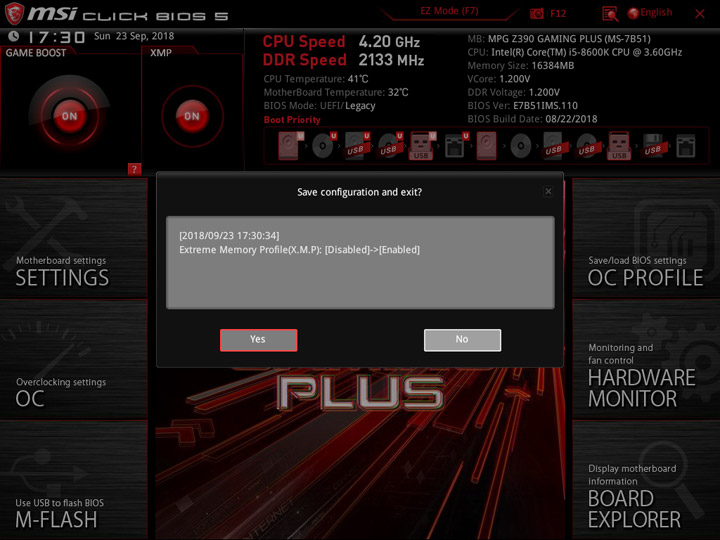

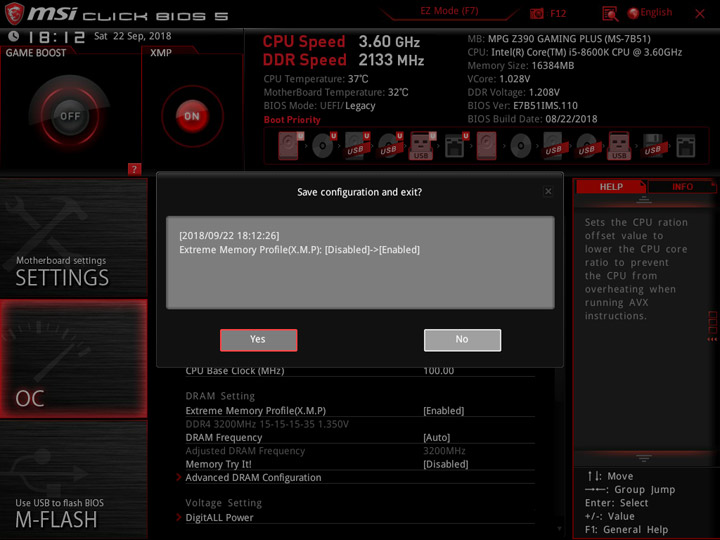

Активировать XMP можно своими силами, добавив итоговой производительности. Уровни IO и SA повысятся до уже упоминаемых в предыдущей рубрике отметок.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

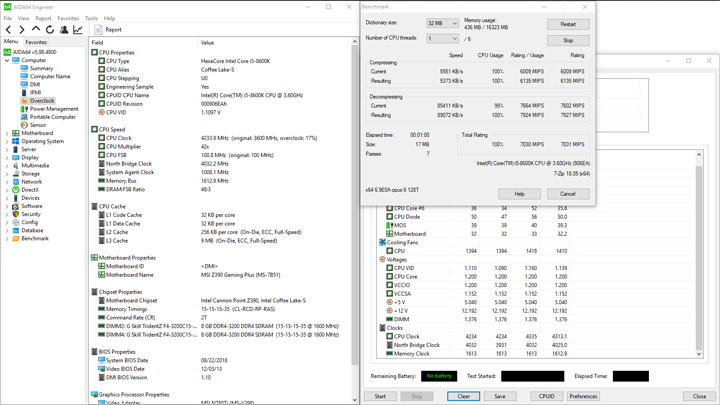

Выросла опорная частота, всего на 0,8 МГц, но это придало дополнительное ускорение и ЦП, и ОЗУ. Вновь проблем с функционированием ПК не было.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

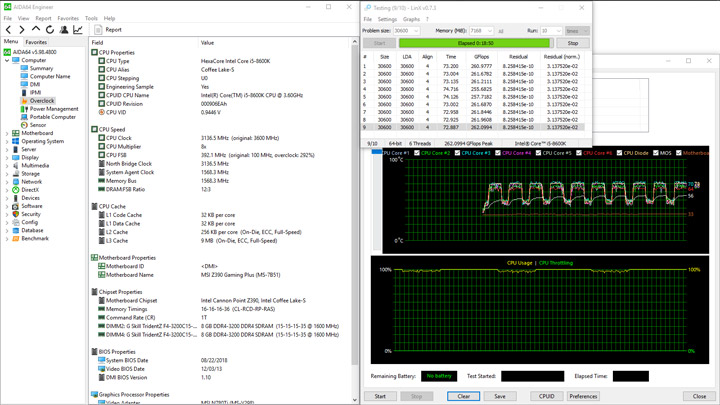

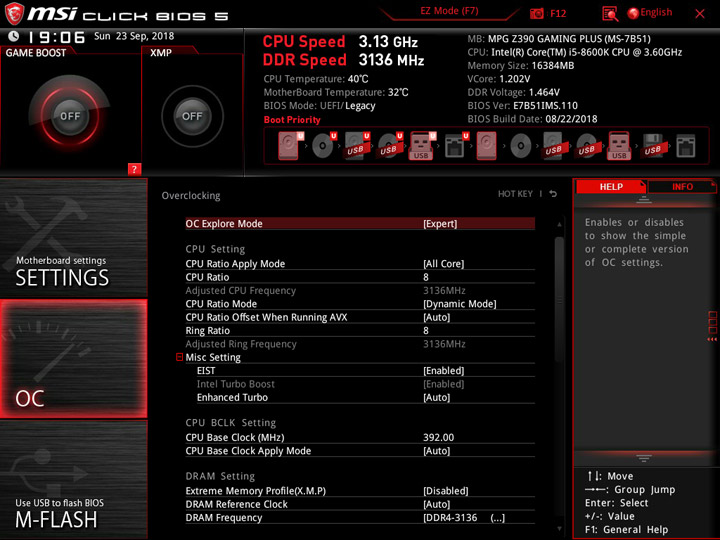

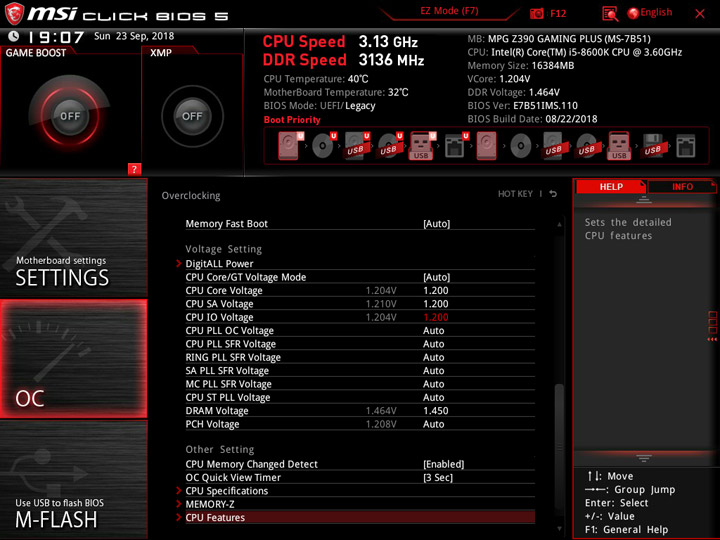

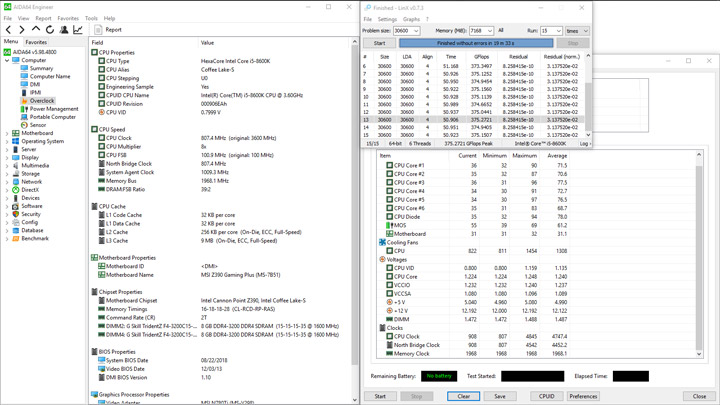

Для существенных успехов придётся заниматься разгоном своими усилиями. Поведение устройства было предсказуемым, в случае неработоспособных параметров система загружается со штатными настройками, но сброса установок не происходит, чтобы пользователь мог провести правки. Таким образом, мне удалось разогнать BCLK до 392 МГц, при этом система успешно прошла этап «холодного старта».

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

Результат весьма похож на те, что были у плат прошлого поколения. Комплект памяти, процессор и уровни напряжений были в наших тестах аналогичными.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

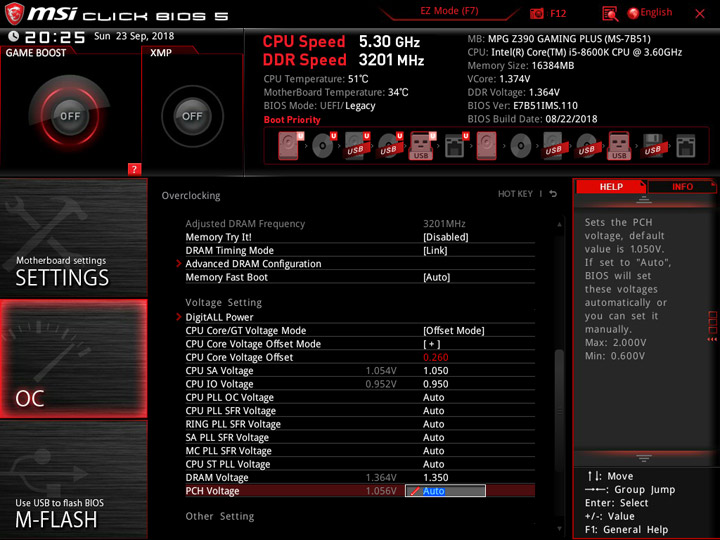

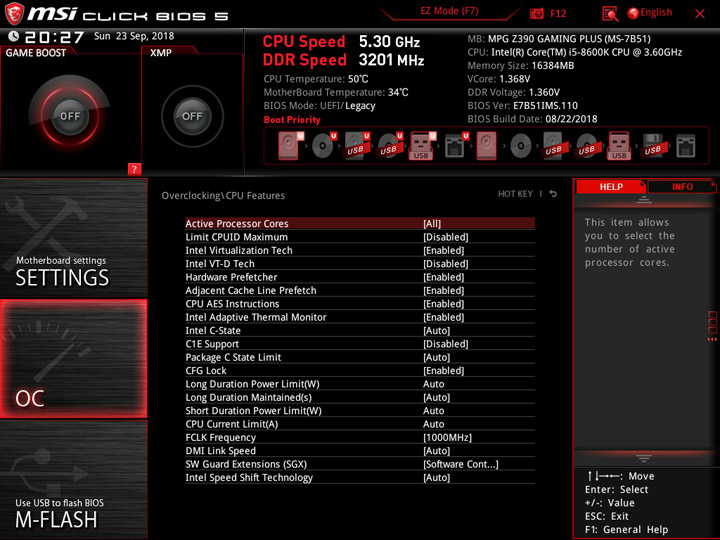

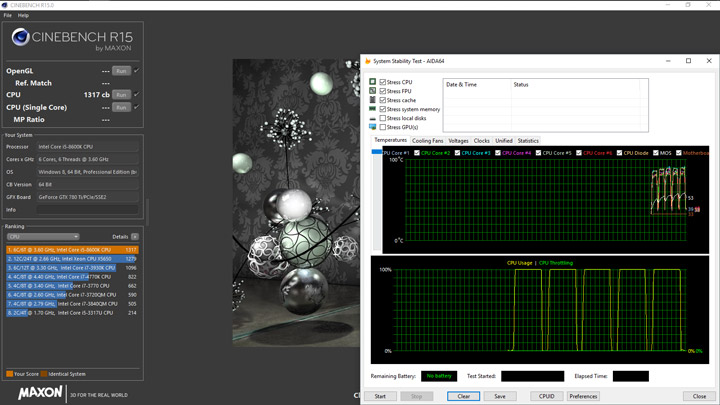

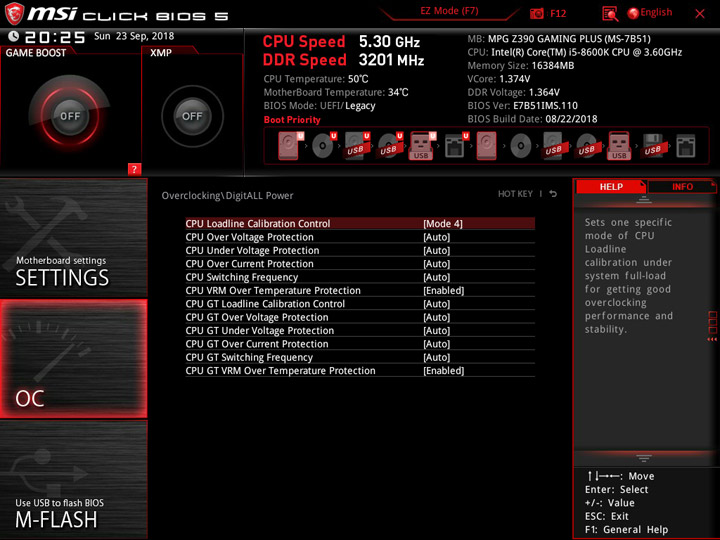

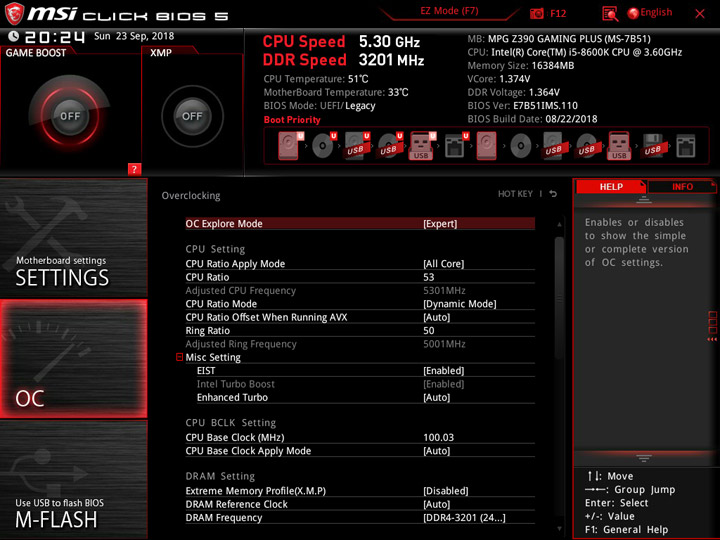

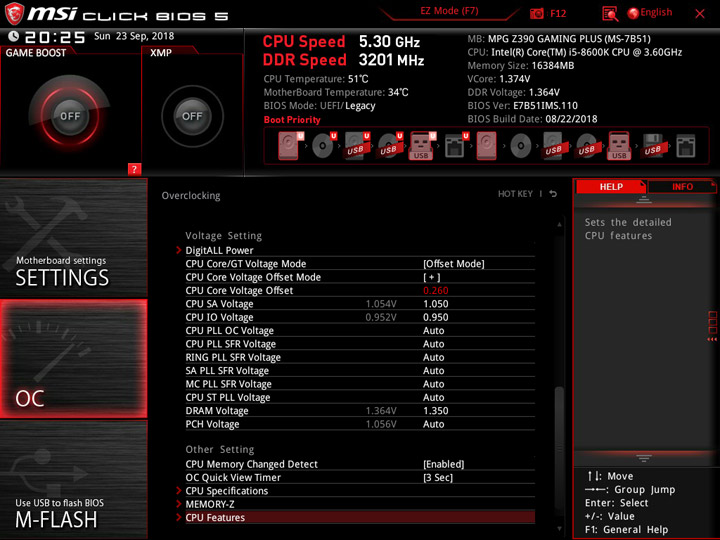

Верхняя частотная граница работы процессора находится на отметке 5,3 ГГц, если нагрузочные тесты будут несложными. Для этого добавить потребовалось 0,26 В (уровень offset) при участии профиля LLC Level 4. Ещё пришлось немного сдвинуть отметку базовой частоты, чтобы не наблюдать значимые отклонения от 100 МГц, сулящие утрату стабильности при подборе минимально необходимого, но достаточного напряжения.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

Пиковой величиной CPU Voltage стали 1,392 В, что в точности совпало с тестами, проведёнными на MSI Z370 Gaming Pro Carbon AC. Чего нельзя сказать про заработанные тут очки, их по итогам вышло заметно меньше.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

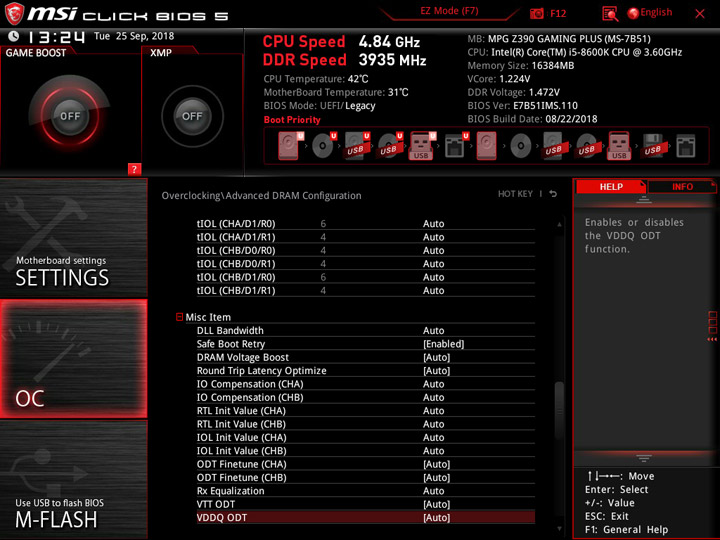

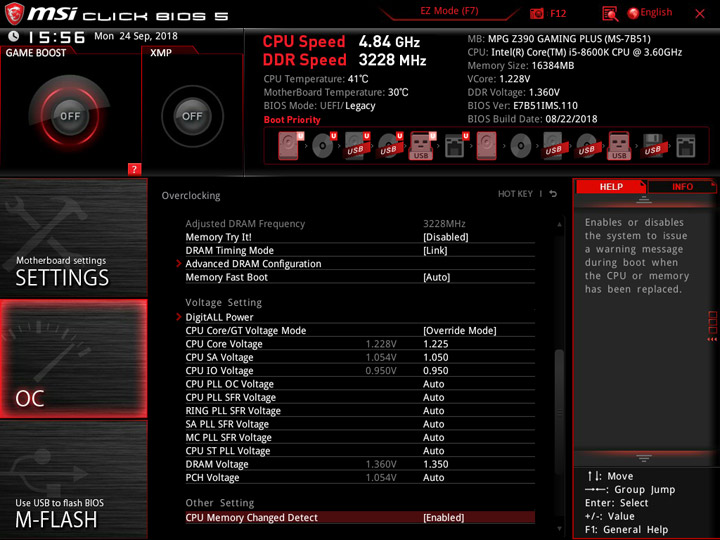

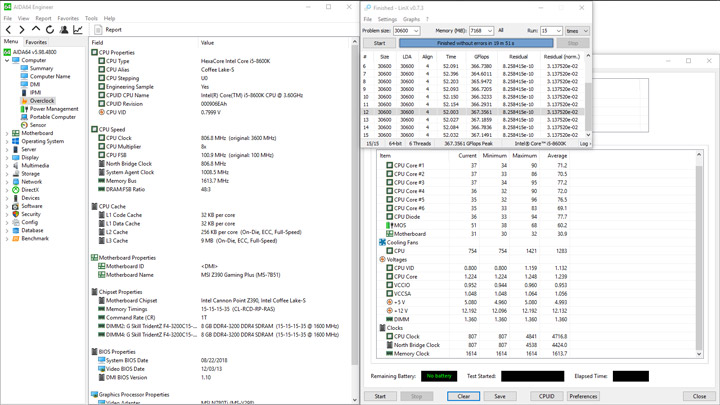

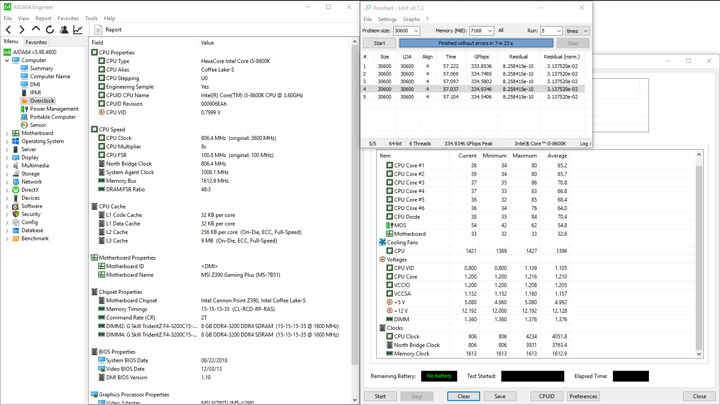

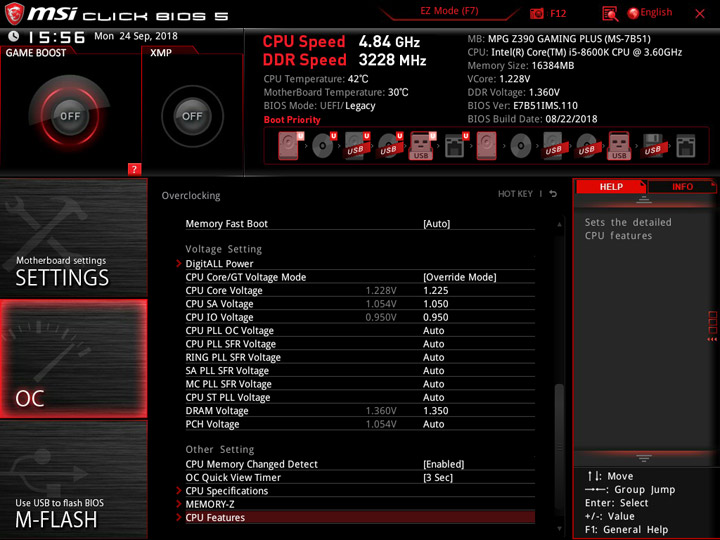

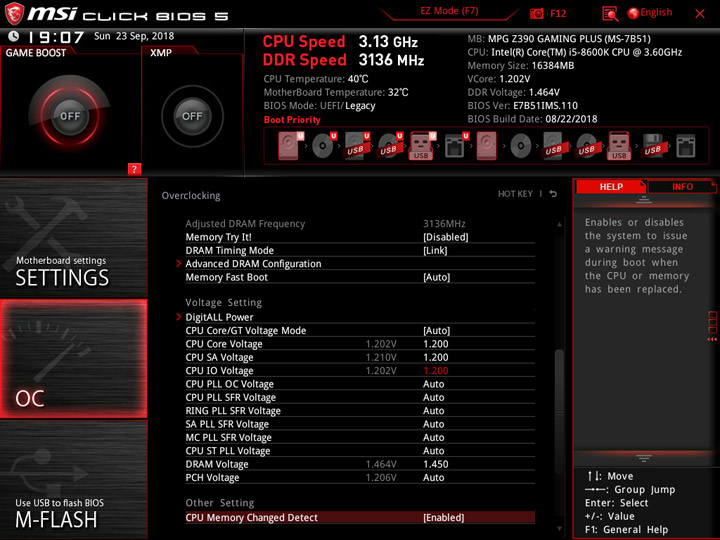

Предельный разгон с привлечением инструкций AVX ограничивает растущая под нагрузкой температура ЦП. Испытания проводились на уже известной отметке в 4,84 ГГц. Оказалось, как и тогда, оптимальный профиль LLC здесь четвёртый. С ним напряжение не понижается ниже задуманного, общий уровень флуктуации тоже схожий. Несколько необычным оказалось другое, устанавливаемая величина в UEFI была меньше — 1,225 В.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

Фиксируемая разница действующего уровня CPU Voltage сформировала границы 1,224 и 1,248 В. Медианная величина — 1,239 В.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

Температурный датчик VRM, называемый специалистами MSI как MOS, отображает достаточно правдивые цифры. Своими силами мне удалось зафиксировать точки на плате горячее всего на пару градусов (69 °C в те моменты, когда MOS передавал 67 °C). Что интересно, участок без радиатора, где находится один из каналов CPU, разогревался ровно до такого же уровня. Верхняя грань радиатора имела температуру 44 °C. Пределы потребления стендом равняются 41 и 225 Вт. Цифры вновь близки к полученным на родственной модели, и даже немного меньше, что можно объяснить меньшим числом контроллеров, распаянных на тестируемом образце.

MSI MPG Z390 Gaming Plus

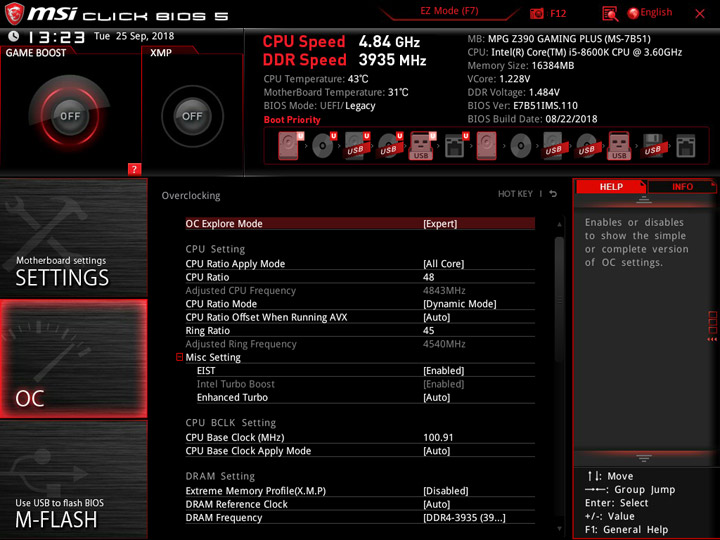

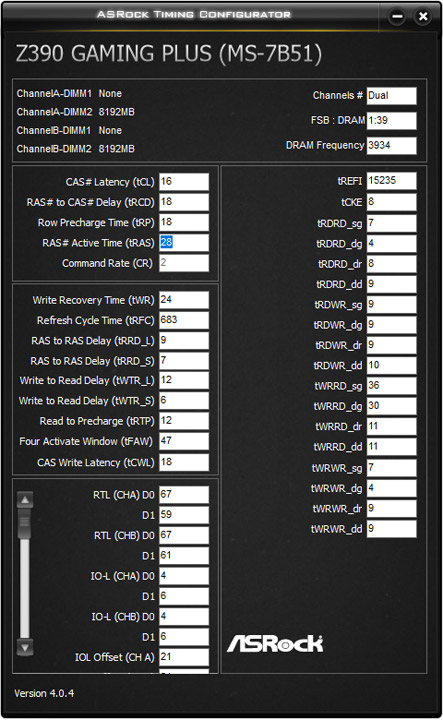

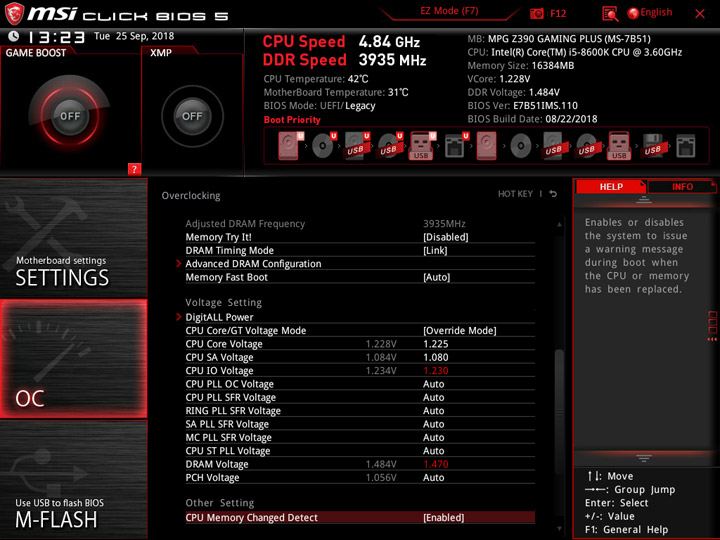

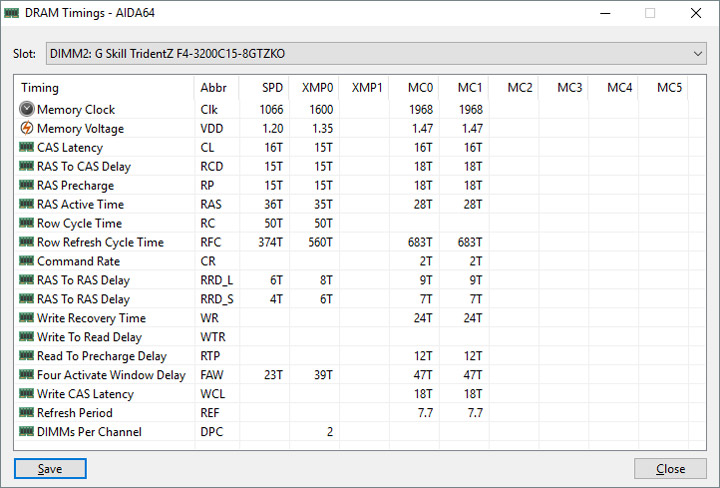

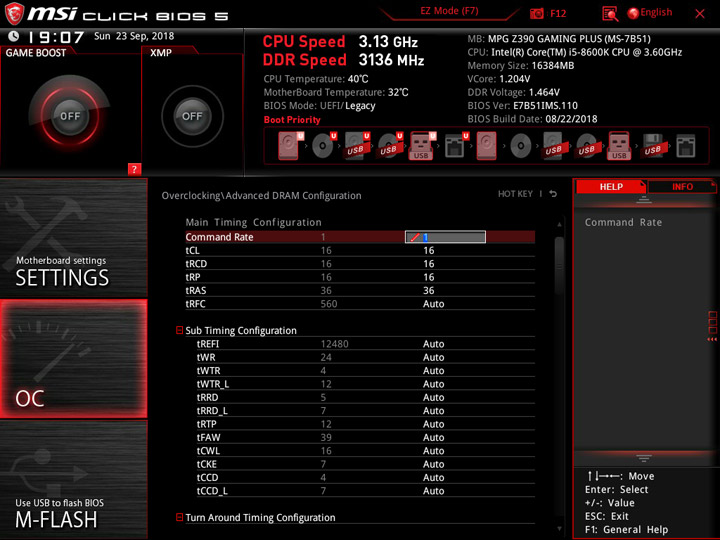

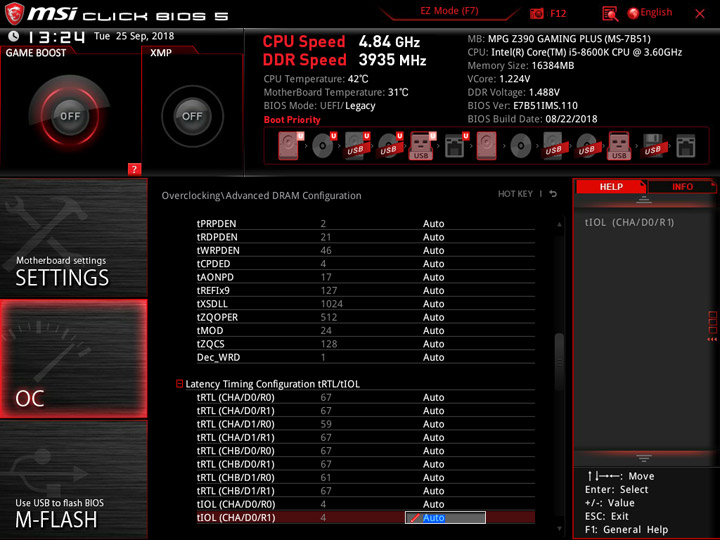

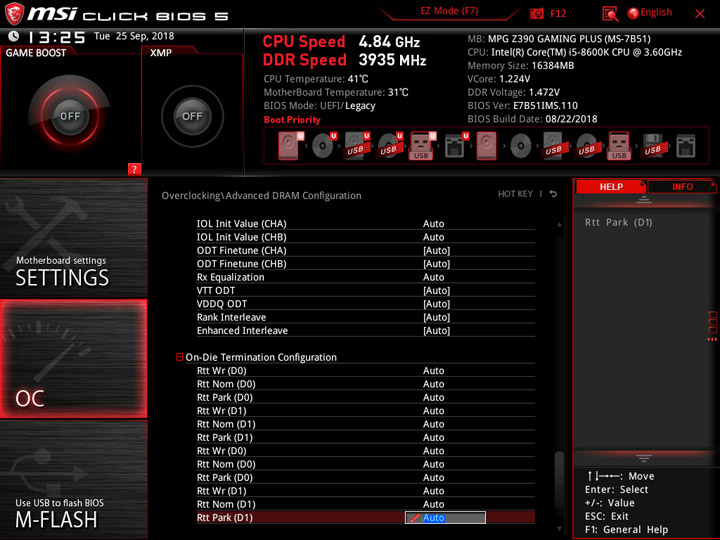

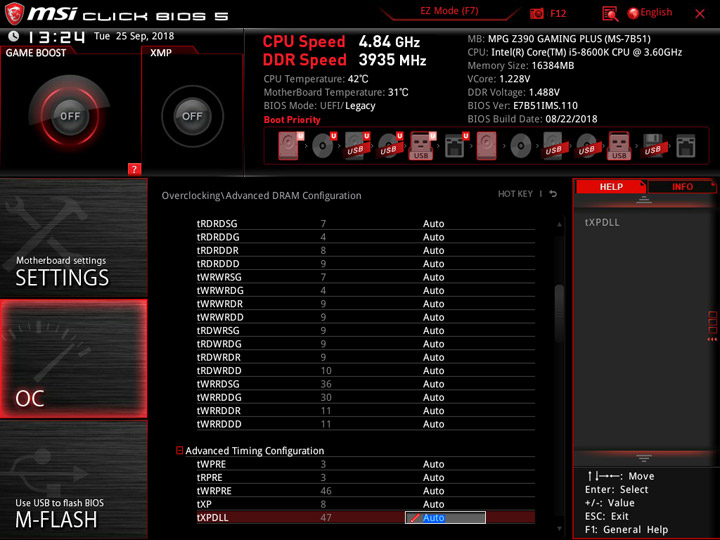

Разгон памяти проходил по сценарию очень близкому к применённому на другой модели MSI, побывавшей в нашей лаборатории — Z370 Gaming M5. Всё пересказывать второй раз не стану, озвучу итог — преодолеть рубеж 4 ГГц не вышло, стабильность работы DRAM и системы в целом наблюдалась на отметке 3935 МГц. Устанавливались только основные задержки — 16-18-18-28-2T, затем производился поиск вспомогательных напряжений, итог: IO — 1,23, SA — 1,08, DRAM — 1,47 вольт. Истинные значения были немного большими.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

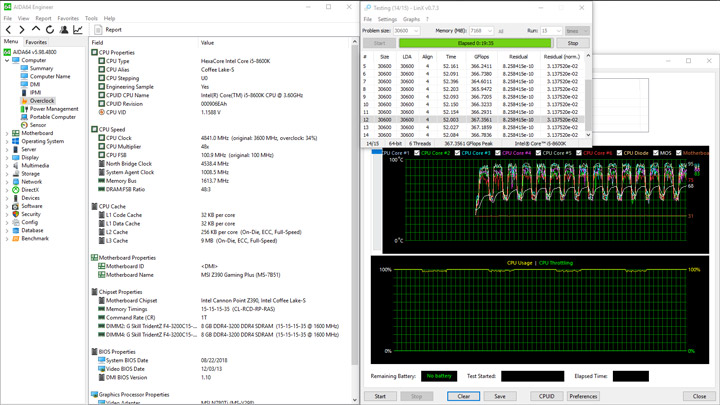

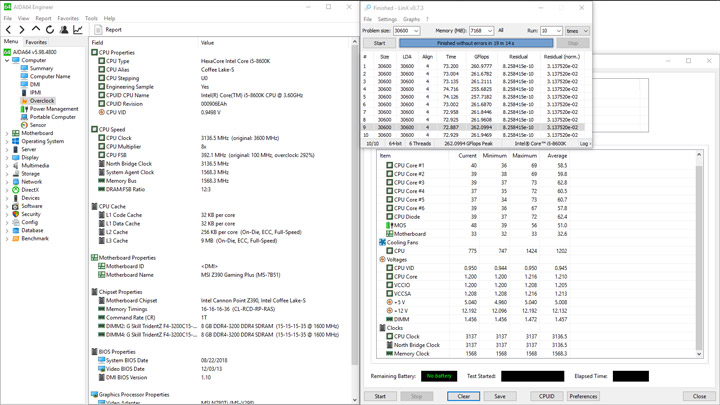

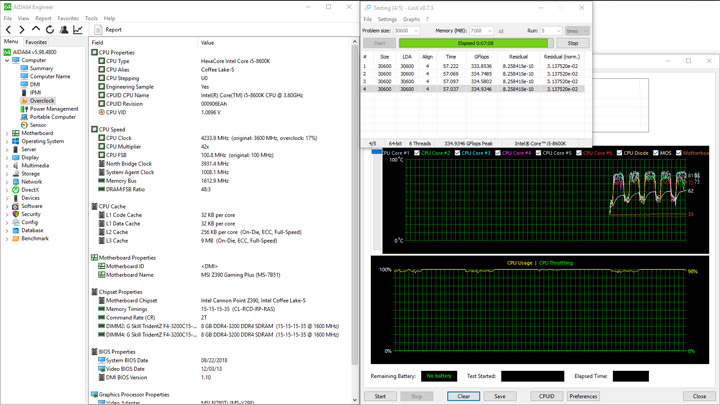

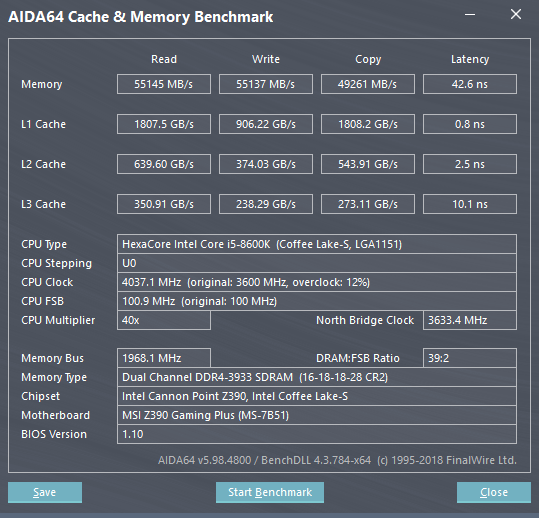

Во избежание перегрева CPU потребовалось установить перед кулером ещё один высокооборотистый вентилятор, этого оказалось достаточно для успешного прохождения цикла тестов в LinX. Итоговые цифры ПСП в AIDA64 достаточно интересны. Более высокая частота памяти в тот раз обеспечила перевес системы в Чтении, зато все остальные пункты — Запись, Копирование и Латентность — в текущем замере вышли лучше, несмотря на меньшую эффективную частоту. Выходит, нет смысла расстраиваться из-за «не взятых» 4 ГГц.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

Вывод

Оповещения о будущих планах и сроках выпусков продуктов превращает момент их появления в продаже простой, логичной формальностью. Функциональность нового хаба вышла ровно такой, какой она и была задумана. Интриги с появлением «интегрированного модуля Wi-Fi» оказались раскрыты ещё весной, когда вышли продукты на базе чипов с усечёнными возможностями. Та же схема используется и теперь — адаптер класса CNVi необходим, без него доступа к беспроводным сетям не будет. А удивить кого-либо USB 3.1 Gen2 уже не удастся при всём на то желании. Словом, Intel Z390 оброс новыми, давно ожидаемыми функциями, а заговор с переименованием (в очередной раз) Z370 не подтвердился.

Финальный образ продукта, выполненного на базе новоиспечённого флагманского хаба, в праве каждый из производителей придумать сам. На примере рассмотренной модели MPG Z390 Gaming Plus от MSI я увидел как инженеры не стали коренным образом что-либо менять, воспользовавшись структурной схемой плат на базе Intel Z370, прежде всего, это относится к VRM. Материнские платы этого производителя тогда вышли вполне удачными как для разгона процессоров Coffee Lake-S, так и для эксплуатации памяти на повышенных частотах. Эти черты успешно перекочевали на обновлённую модель, я пока могу говорить лишь о ней, где пределы разгона тестового Core i5-8600K оказались теми же, стабилизация напряжения — приемлемой, а температура элементов питания — весьма неплохой. Не обошлось и без замечаний, но явно критических к финалу знакомства с устройством уже не припомнить. Пониженная производительность системы в ряде тестов вызвана, очевидно, последними исправлениями безопасности, и это действительность, с которой банально придётся жить. Больше всего разница заметна в профессиональных задачах, а в играх всё можно списать на погрешность измерений. Есть небольшие сумятицы с функционированием фирменного ПО MSI, вероятно, они вызваны знакомством, предваряющим выход продукта, надеюсь, вскоре всё обретёт нужный вид, каким его и задумывали специалисты. В целом, устройство полностью готово к эксплуатации как в штатном режиме, так и в ускоренном, после разгона ЦП и ОЗУ, поэтому есть все обоснования добавить его в свой шорт-лист потенциальных покупок.
