Впервые в истории продукции компании Intel с появлением процессоров семейства Coffee Lake-S для рядовых пользователей подготовили модели с шестью вычислительными ядрами. Прежде подобные изделия предлагались лишь в сегменте платформ HEDT. Однако, вместе с анонсом новинок, на рынок попал «обновлённый» хаб, получивший название Z370. Общая схема построения платформы изображена на слайде:
Как стало известно ещё до выхода новых продуктов, такой «набор» системной логики для конечного потребителя ничего нового не даёт, однако прежние системные платы не смогут работать с новейшими моделями ЦП.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/01-asus-rog-strix-z370-e-gaming.jpg)
Для лучшей наглядности, старшие настольные чипсеты последних лет сопоставлены в единой таблице:
Модель | Z170 | Z270 | Z370 |
---|---|---|---|
Количество модулей DIMM на канал | 2 | ||
Количество поддерживаемых дисплеев | 3 | ||
Версия DMI (Direct Media Interface) | 3.0 (8 ГТ/с) | ||
Версия PCI Express | 3.0 | ||
Максимальное количество каналов PCI Express | 20 | 24 | |
Общее количество портов USB | 14 | ||
Максимальное количество портов USB 3.0 | 10 | ||
Поддержка конфигураций RAID | 0, 1, 5, 10 | ||
Максимальное количество портов SATA 6 Гбит/с | 6 | ||
Интегрированный сетевой адаптер | MAC | ||
Поддержка редакции для процессорного порта PCI Express | 3.0 | ||
Поддержка конфигураций для процессорного порта PCI Express | x16+x0+x0, x8+x8+x0, x8+x4+x4 | ||
Технология Intel Optane Technology | – | + | |
Версия Intel Rapid Storage | 14 | 15 | |
Максимальное количество портов для накопителей PCI-E в рамках поддержки Intel Rapid Storage | 3 |

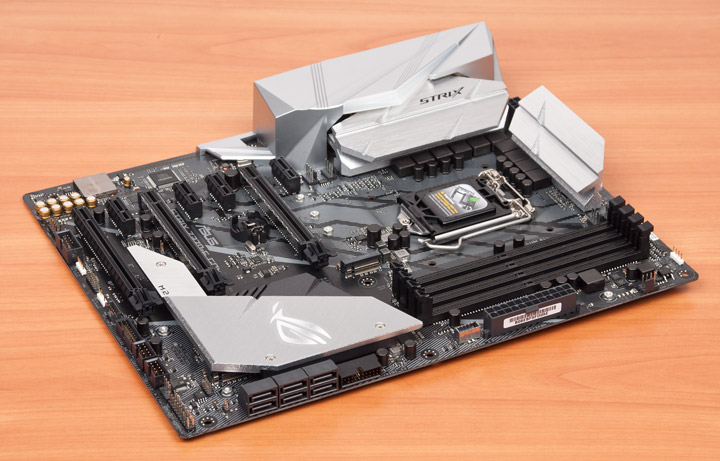

По заверению разработчика, основной уклон был направлен на переработку питания процессоров. Интересно, как с этой задачей справились конечные производители системных плат? В качестве примера выступит старшая модель из игрового семейства ASUS ROG Strix. Хочется верить, здесь у стабилизатора питания и шестиядерных процессоров не будет обоюдных проблем.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/02-asus-rog-strix-z370-e-gaming.jpg)
Базовые возможности хаба дополнены адаптером беспроводных сетей и парой контроллеров для реализации выходов интерфейса USB последнего поколения (3.1 Gen2). Именно эти новации ожидаются в будущем от Intel, но, по-видимому, рыночная обстановка не позволила специалистам подготовить как следует истинно новый чипсет, потому решили выйти из положения обычным ребрендерингом. Явление на рынке компьютерных комплектующих не новое, чаще всего его можно встретить в сегменте видеоускорителей. Оценить возможности платы поможет таблица с характеристиками:
Модель | ASUS ROG Strix Z370-E Gaming |
---|---|
Официальная страница продукта в Сети | asus.com |
Чипсет | Intel Z370 |
Процессорный разъём | Socket 1151 |
Процессоры | Core i7, Core i5, Core i3 (Coffee Lake-S) |
Память | 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*(OC), максимум 64 ГБ |
Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 4 x PCI Express 3.0 x1 |
M.2 | 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) 1 x PCI Express 3.0 x4 SATA 6 Гбит/с (Key M, 2242/2260/2280) |
Встроенное видеоядро (в процессоре) | Intel HD 630 |
Видеоразъёмы | DisplayPort, HDMI, DVI-D |
Количество подключаемых вентиляторов | 6x 4pin, 1x 5pin (Extension Fan connector) |
Порты PS/2 | – |
Порты USB | 3 х 3.1 Gen2 (2 разъёма на задней панели (A и C), 2x ASM3142) 6 х 3.1 Gen1 (4 разъёма на задней панели, Z370) 6 x 2.0 (разъёмов на задней панели нет, Z370) |
Serial ATA | 6 x SATA 6 Гбит/с (Z370) |
RAID | 0, 1, 5, 10 (SATA, Z370) |
Встроенный звук | SupremeFX (7.1, HDA): Codec — S1220 (Realtek ALC1220) Op Amp — Texas Instruments RC4580 и OPA1688 |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I219V (Gigabit Ethernet) Realtek RTL8822BE (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2) |
COM | 1 (внутренний) |
TPM | + |
UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | Thermal sensor connector, 3D Print ready (наличие отверстий для крепления продуктов из 3D-принтеров), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), технологии: Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header и Aura Addressable Strip Header), USB BIOS Flashback и прочие |
Цена в рознице, $ | 252 |
Упаковка и комплектация
Коробка стандартных размеров как для изделия формата ATX. Но она необычно тяжёлая, а ручки для удобства транспортировки нет.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/03-asus-rog-strix-z370-e-gaming.jpg)
Сзади, кроме пары фото в неплохих ракурсах, сконцентрирован набор возможностей, расположившийся по их периметру, ещё есть несколько изображений, характеризующий ключевые особенности — наличие подсветки затейливого вида, охладителя под устройство формата M.2 и колодок под ленты и симметричное гнездо USB последнего поколения.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/04-asus-rog-strix-z370-e-gaming.jpg)

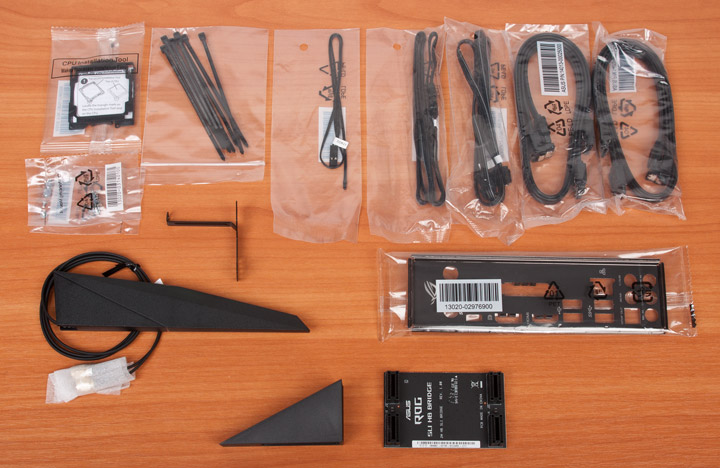

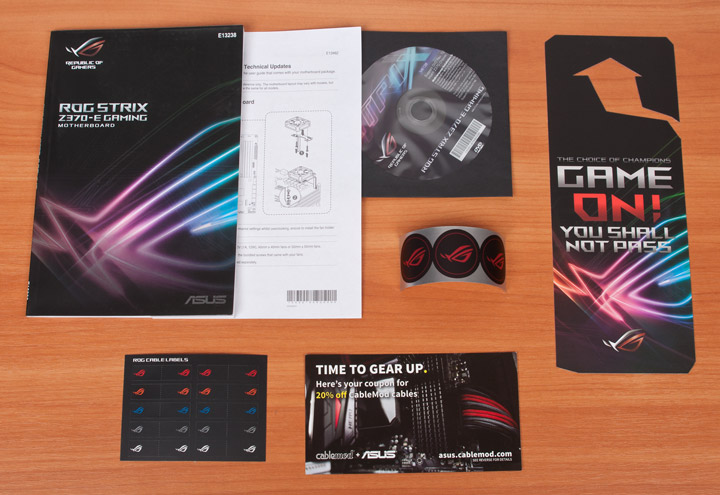

В коробке под поддоном с платой находится такой набор:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- памятка по корректной установке кронштейна для дополнительного вентилятора в области VRM;
- диск с драйверами и фирменным ПО;
- комплект наклеек из трёх круглых логотипов ROG (для вентиляторов);
- табличка на дверь «GAME ON! YOU SHALL NOT PASS»/«GAME OFF! YOU MAY ENTER»;;
- ещё один комплект наклеек ROG — для кабелей;
- купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/05-asus-rog-strix-z370-e-gaming.jpg)
- фирменный пластиковый фиксатор для процессора;
- семь нейлоновых стяжек;
- одна выносная термопара;
- удлинитель для подключения управляемой светодиодной ленты;
- удлинитель для подключения светодиодной ленты RGB;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- комплект из пары винтов и стоек для устройств формата M.2;
- кронштейн-стойка для дополнительного вентилятора;
- выносная антенна с возможностью фиксации лишь одного положения;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная её часть оклеена шумопоглащающим материалом;
- двойной жёсткий мостик для организации SLI.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/06-asus-rog-strix-z370-e-gaming.jpg)

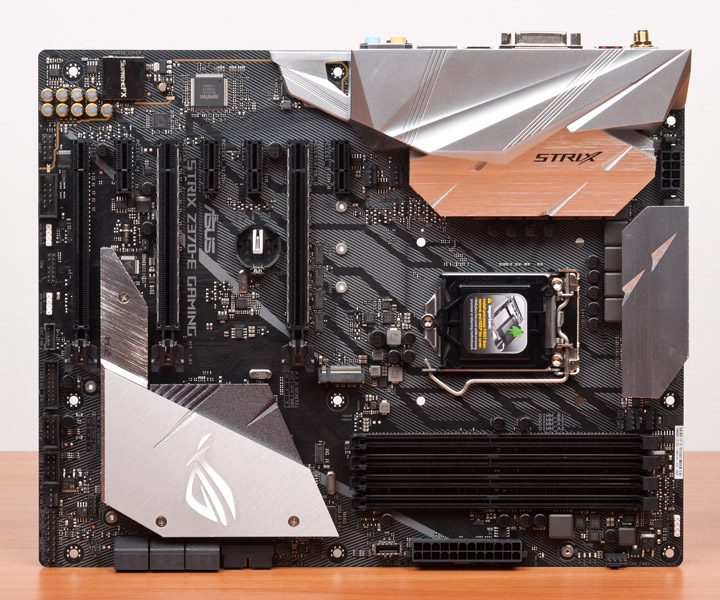

Внешний вид
Продукт относится к категории «игровых», то есть для облегчения эксплуатации системы в режиме открытого стенда нет ничего, так же какие-то общие вспомогательные элементы (переключатели, кнопки, контактные площадки) на поверхности платы отсутствуют напрочь. Нет даже фирменной кнопки MemOK! Для диагностики состояния системы предусмотрен лишь комплекс Q-LED. Размеры традиционны для полноформатного продукта ATX, есть девять отверстий под корпусные винты.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/07-asus-rog-strix-z370-e-gaming.jpg)

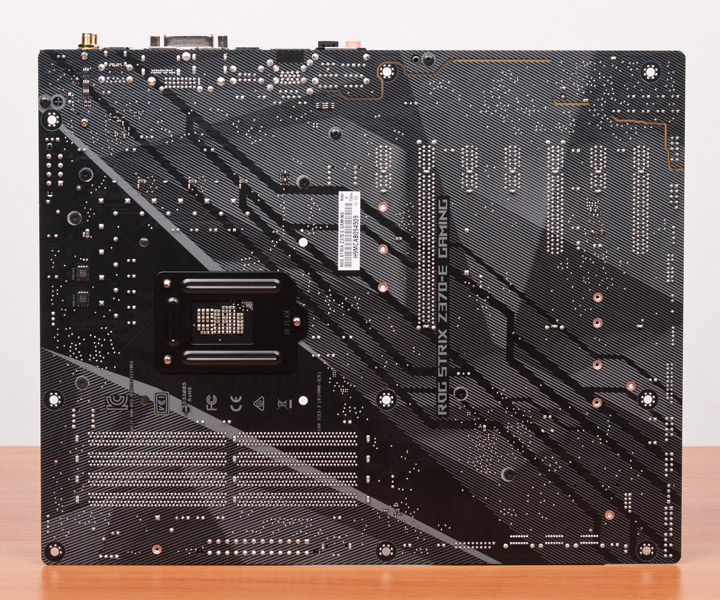

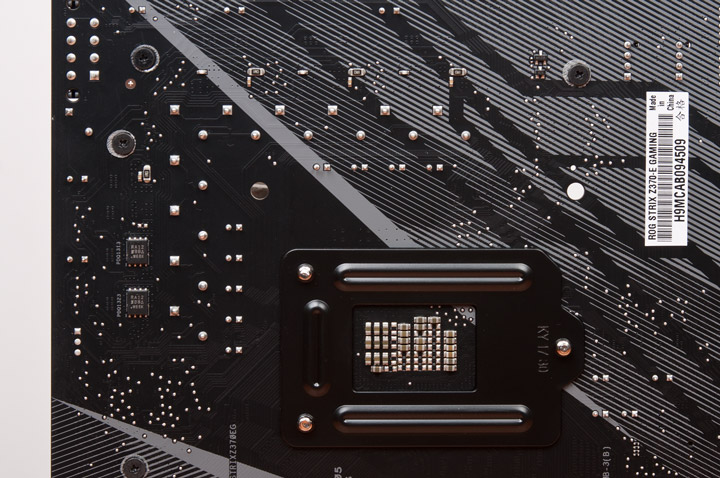

Тыльная сторона устройства практически высвобождена от электронных компонентов. Нет здесь даже светодиодов.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/08-asus-rog-strix-z370-e-gaming.jpg)
Огромная металлическая конструкция возвышается над PCH. Она разборная.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/09-asus-rog-strix-z370-e-gaming.jpg)

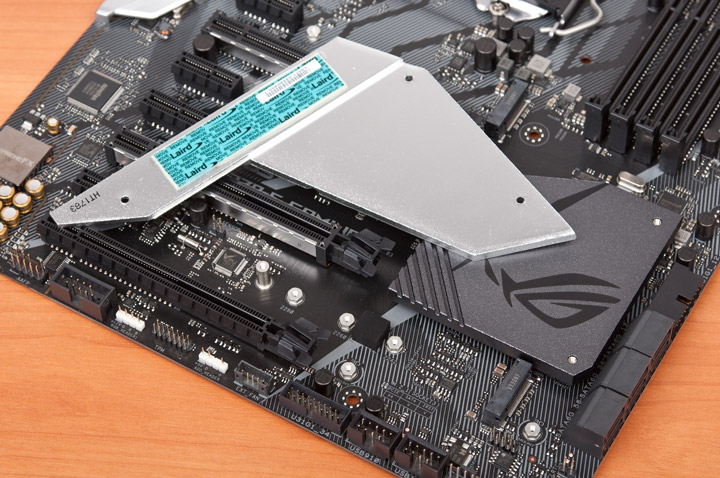

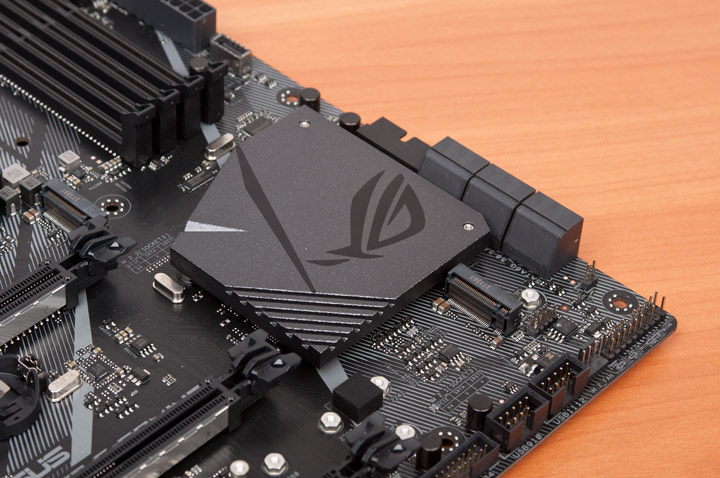

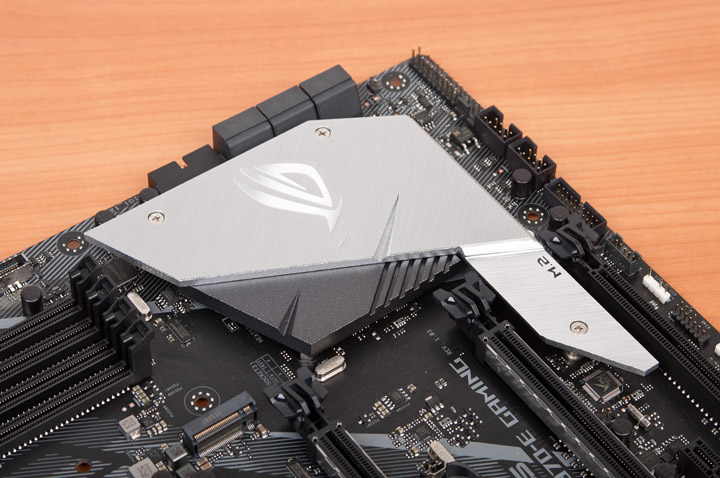

Верхняя часть выполняет роль радиатора под изделия формата M.2. Присутствует термолипучка.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/10-asus-rog-strix-z370-e-gaming.jpg)
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/11-asus-rog-strix-z370-e-gaming.jpg)

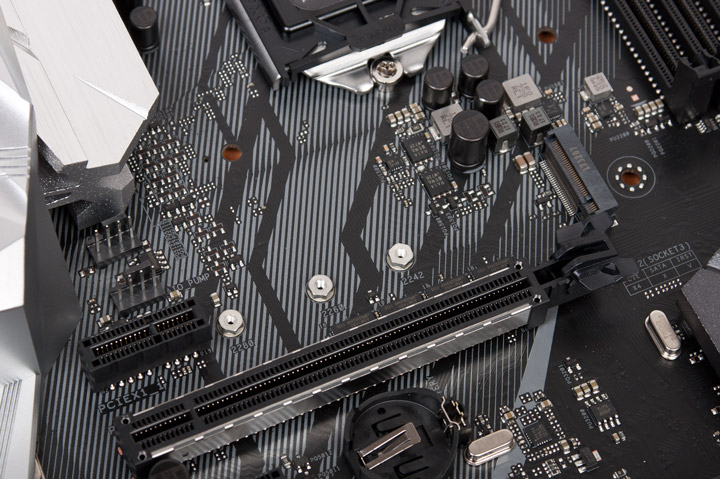

Над основным гнездом PCI-E есть ещё одно посадочное место под устройства M.2. Оба они, правда, ограничены до размера типа 2280.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/12-asus-rog-strix-z370-e-gaming.jpg)

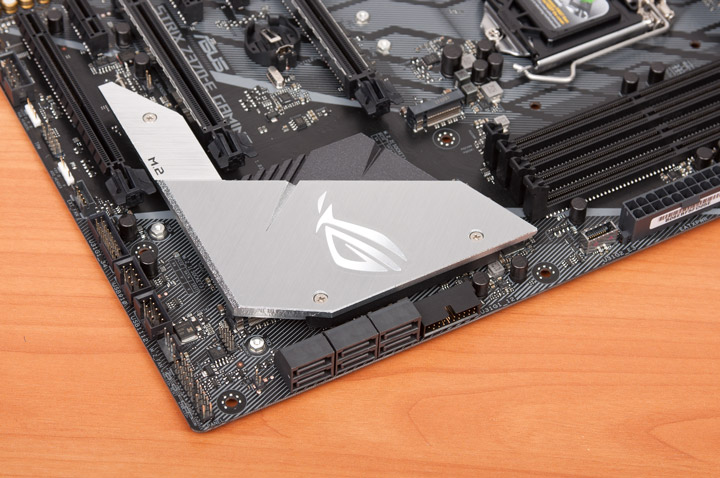

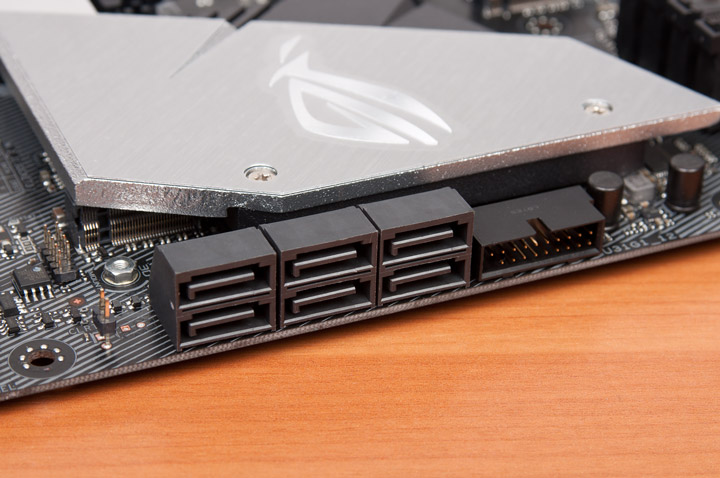

Шесть продольных выходов SATA соседствуют с также продольным классическим гнездом под кабель для интерфейса USB третьего поколения.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/13-asus-rog-strix-z370-e-gaming.jpg)
Рядом есть новейшее — симметричное. Ещё три поперечных допускают использование и двух кабелей самого распространённого типа USB — 2.0.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/14-asus-rog-strix-z370-e-gaming.jpg)

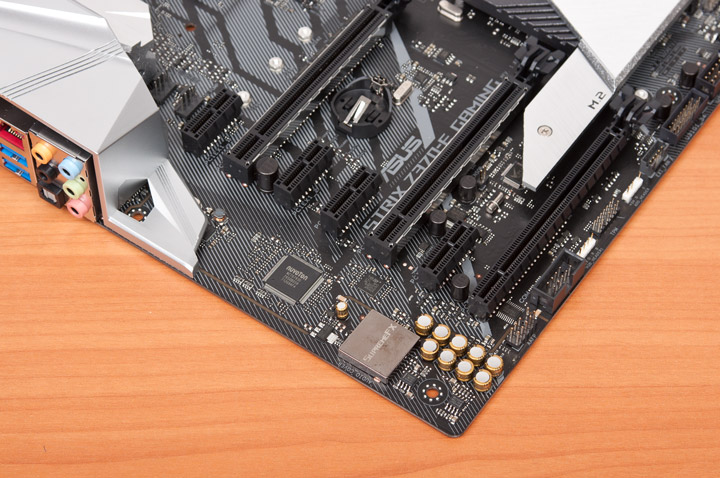

Армированные металлом слоты PCI-E могут распределить между собой линии от ЦП, а остальные пять работают с хабом.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/15-asus-rog-strix-z370-e-gaming.jpg)

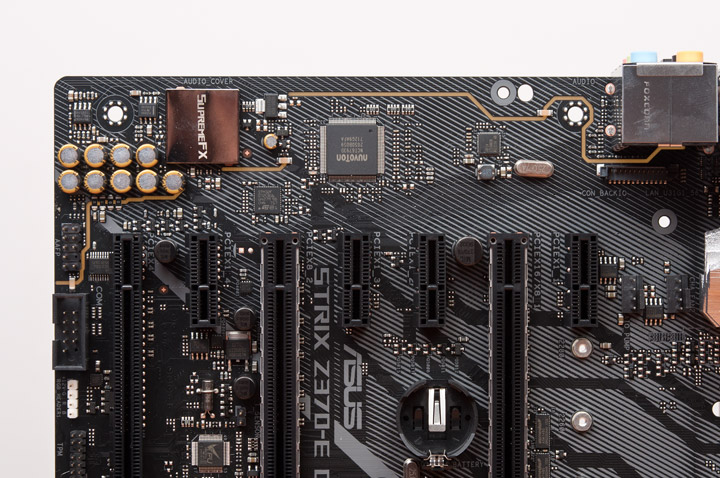

Реализация звука свойственна продукции серии ROG Strix прошлого поколения (на базе «двухсотых» хабов): кодек ALC1220 от Realtek, два разных ОУ. Отдельного чипа ЦАП (как, скажем, на платах серии ROG Maximus IX) тут нет.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/16-asus-rog-strix-z370-e-gaming.jpg)

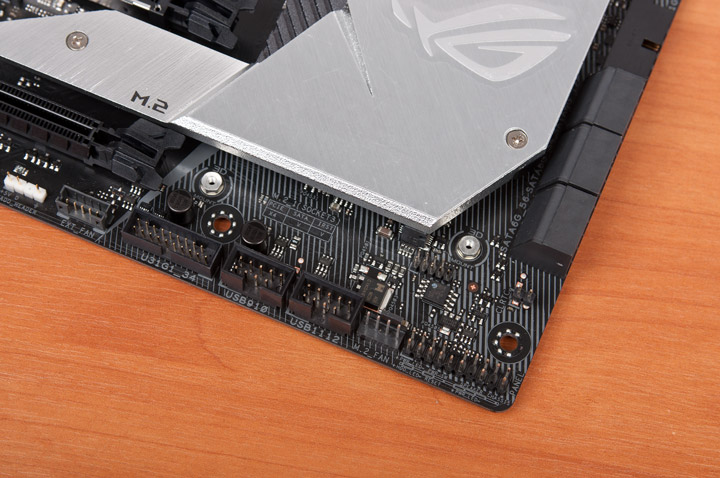

Микросхема UEFI всего одна и она впаяна. Из интересных дополнений можно отметить возможность использования внешнего термодатчика (он есть в комплекте). Его показания пригодятся для наладки схемы охлаждения. Для расширения числа подконтрольных вентиляторов предусмотрено пятиконтактное гнездо под фирменную плату на три дополнительных посадочных места, но её уже придётся докупить самому.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/17-asus-rog-strix-z370-e-gaming.jpg)

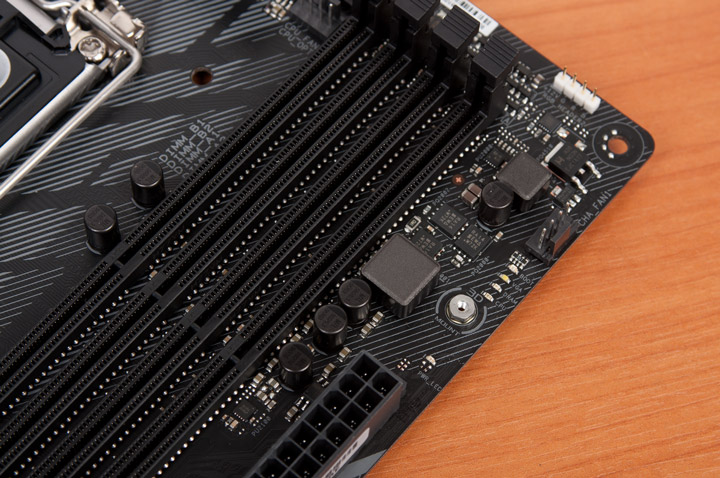

Также есть несколько специальных мест, рассчитанных на установку изделий из 3D-принтеров.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/18-asus-rog-strix-z370-e-gaming.jpg)

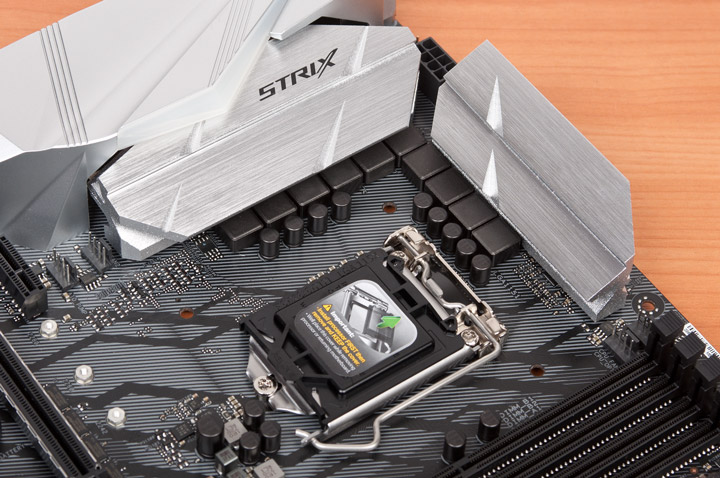

Радиаторы силовых элементов довольно внушительны как по габаритам, так и по весу. Но их приземистость не будет поводом для беспокойства при установке систем охлаждения.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/19-asus-rog-strix-z370-e-gaming.jpg)

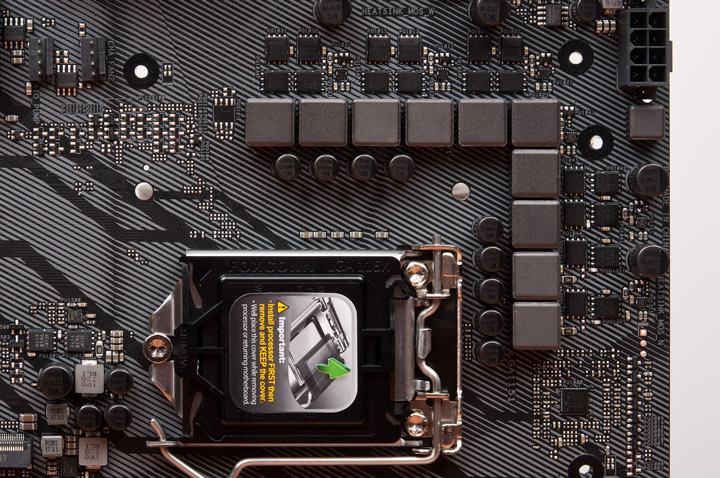

Удивительно или нет, но сюда подсистема стабилизатора напряжений перекочевала без малейших изменений относительно продуктов ASUS прошлого поколения. Схема базовая для многих моделей, отталкиваться можно от Prime Z270-A (и даже Prime Z170-A). ШИМ-контроллер — ASP1400BT, ему помогают шесть внешних драйверов, то есть четыре канала ответственны за процессорное, а два — за напряжение на интегрированном ГП. Привнесение — новые модели транзисторов (как для продукции ASUS). Это SiRA12DP и SiRA14DP от Vishay Intertechnology. По паре входит в состав каждого канала у ЦП, всего 16 элементов. Для ГП их шесть, четыре более мощных и пара послабее (SiRA14DP). Всего получилось шесть штук (два из них распаяны на обратной стороне и работают без участия радиатора).
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/21-asus-rog-strix-z370-e-gaming.jpg)
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/20-asus-rog-strix-z370-e-gaming.jpg)

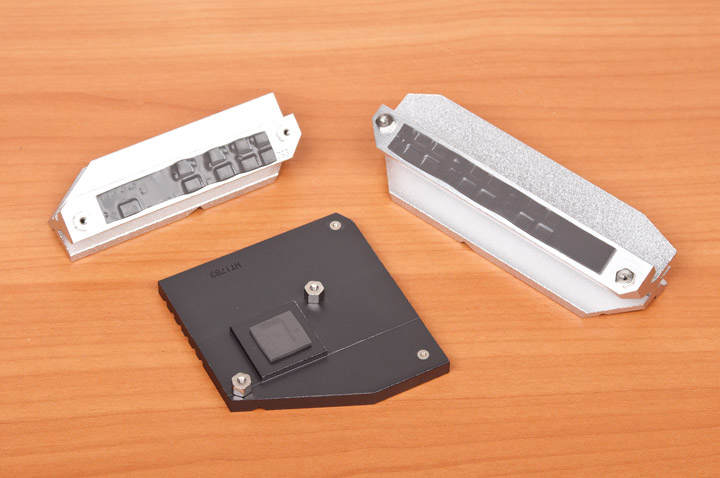

У силовых охладителей заметна традиционная экономия на площади прокладок.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/22-asus-rog-strix-z370-e-gaming.jpg)

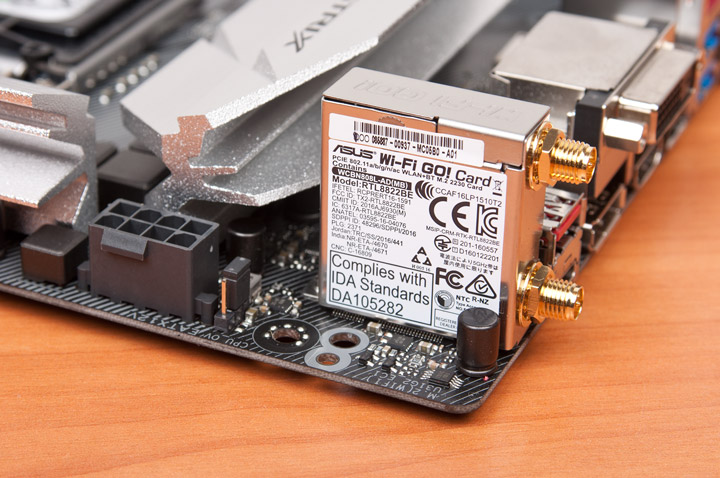

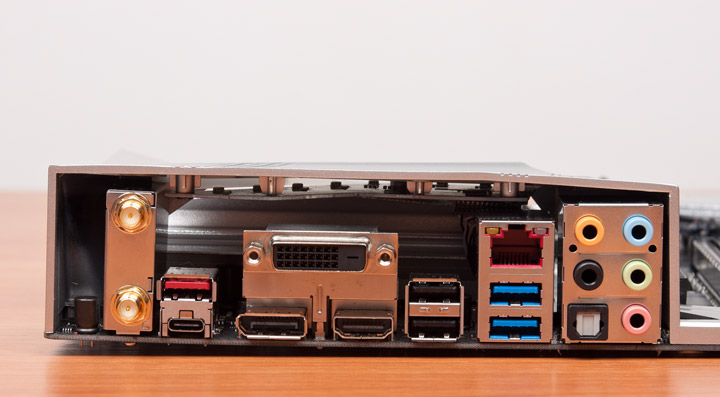

Достаточно спорно, на мой взгляд, организовано наполнение задней панели. Есть всего шесть выходов USB, и это при полном отсутствии PS/2. Один из них симметричный. А вот жаловаться на сетевую инфраструктуру будет неправильно, ведь есть и проводной, и беспроводной адаптеры. К слову, я впервые встречаю у продуктов ASUS беспроводное решение производства Realtek, прежде платы комплектовались (все как одна) модулем от Qualcomm. Заготовили здесь и три цифровых видеовыхода.
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/23-asus-rog-strix-z370-e-gaming.jpg)
![ASUS ROG Strix Z370-E Gaming](/motherboard/asus-rog-strix-z370-e-gaming/24-asus-rog-strix-z370-e-gaming.jpg)
