Обзор материнской платы Gigabyte H370 Aorus Gaming 3 WiFi. Оценка быстродействия Core i5-8600K при работе с памятью DDR4-2666 на новом чипсете

Для работы процессоров Coffee Lake-S компания Intel в который раз решилась на выпуск нового семейства PCH. Поначалу всем пользователям доступен был лишь Z370, который фактически повторял возможности предыдущего Z270. И вот, наконец, на рынке появились младшие модели во главе с H370. И в этом обзоре мы изучим особенности построения системной платы, использующей новейший хаб, но сперва предлагаю оценить возможности трёхсотого семейства в его нынешнем виде:

Модель Z370 Q370 H370 Q360 B360 H310
Количество модулей DIMM на канал 2     1
Количество поддерживаемых дисплеев 3     2
Версия DMI (Direct Media Interface) 3 (8 ГТ/с)     2 (5 ГТ/с)
Версия PCI Express 3.0     2.0
Максимальное количество каналов PCI Express 24  20 14 12 6
Конфигурации PCI Express x1, x2, x4
Общее количество портов USB 14    12 10
Максимальное количество портов USB 3.1 Gen2 6 4
Максимальное количество портов USB 3.1 Gen1 10  6 4
Максимальное количество портов USB 3.1 10  6 4
Максимальное количество портов USB 2.0 14    12 10
Поддержка конфигураций RAID (PCI-E) 0, 1, 5   –
Поддержка конфигураций RAID (SATA) 0, 1, 5, 10   –
Максимальное количество портов SATA 6 Гбит/с 6     4
Интегрированный беспроводной сетевой адаптер Wireless-AC MAC
Интегрированный сетевой адаптер MAC
Поддержка редакции для процессорного порта PCI Express 3
Поддержка конфигураций для процессорного порта PCI Express x16+x0+x0
x8+x8+x0
x8+x4+x4
x16
Технология Intel Optane +
Технология Intel Rapid Storage +
Максимальное количество портов для накопителей PCI-E в рамках поддержки Intel Rapid Storage 2 0

Если кратко, нововведения заключаются в следующем: появилась нативная поддержка USB 3.1 Gen2 (везде, кроме младшей модели) и повсеместная интеграция Wireless-AC MAC. Как мы помним, оверклокинг, как процессора, так и памяти, поддерживается исключительно версией Z370. Обозначенные только что новации грядут, вероятнее всего, и для структуры будущего Intel Z390, но выход этого хаба отложен до момента презентации новых (восьмиядерных?) моделей ЦП.

Рассматриваемая системная плата образует максимально заряженную конфигурацию, в то же время тут нет сторонних контроллеров, тем самым мы сможем получить исчерпывающие сведения о возможностях современной, но не старшей платформы для всех ныне существующих процессоров Coffee Lake-S.

Gigabyte H370 Aorus Gaming 3 WiFi

Всем своим видом устройство намекает на целевое предназначение — игровой ПК. Набор возможностей содержится в таблице ниже:

Модель Gigabyte H370 Aorus Gaming 3 WiFi (rev. 1.0)
Официальная страница продукта в Сети gigabyte.com
Чипсет Intel H370
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3 (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666, максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
4 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2230/2242/2260/2280/22110)
1 x PCI Express 3.0 x2, SATA 6 Гбит/с (Key M, 2242/2260/2280)
1 x PCI Express 3.0 x1, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 630
Видеоразъёмы HDMI 1.4, DVI-D
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), H370)
5 х 3.1 Gen1 (2 разъёма на задней панели, H370)
6 x 2.0 (4 разъёма на задней панели, H370)
Serial ATA 6 x SATA 6 Гбит/с (H370)
RAID 0, 1, 5, 10 (SATA, H370)
Встроенный звук Codec — Realtek ALC1220-VB (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5)
COM +
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thunderbolt header, Diagnostic LEDs (CPU, DRAM, VGA, BOOT), пара колодок для подключения лент digital LED, пара колодок для подключения лент RGBW LED, поддержка AMD 2-Way CrossFireX
Цена в рознице, $

Упаковка и комплектация

Коробка средних размеров, в оформлении используется акцент на принадлежности продукта к игровому семейству Aorus от Gigabyte. Название безошибочно указывает на способность работы с беспроводными сетями.

Gigabyte H370 Aorus Gaming 3 WiFi

Сзади находится коллаж из различных изображений, сфокусированных, прежде всего, на аппаратных особенностях изделия. Программных бонусов, кроме cFosSpeed, здесь как таковых и нет. Пригодятся фото платы и небольшая таблица с её основными возможностями.

Gigabyte H370 Aorus Gaming 3 WiFi

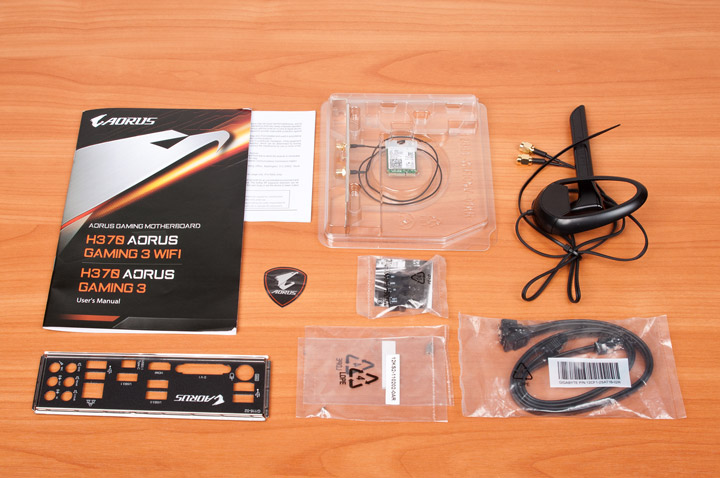

Внутри коробки, разумеется, помимо самой платы, есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по установке беспроводных модулей GC-CI22M_A и GC-CI11M_A;
  • сам беспроводной модуль;
  • выносная Wi-Fi-антенна с возможностью фиксации положения, оснащенная подставкой с вмонтированным магнитом;
  • диск с драйверами и фирменным ПО (на фото не показан);
  • наклейка с фирменным логотипом Aorus;
  • «кобура» для удобного подключения корпусных разъемов G Connector;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • комплект из винта и стойки для устройств формата M.2;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Gigabyte H370 Aorus Gaming 3 WiFi

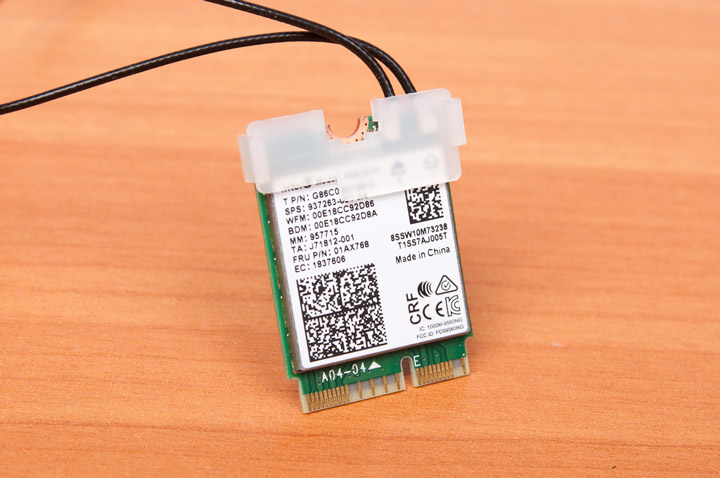

Наличие отдельного устройства класса 2230 M.2 Key E требует пояснений. Интегрированной в состав хабов теперь будет лишь «математическая» часть контроллеров беспроводных сетей, а сам радиомодуль получил реализацию в упрощённой, но всё же внешней модели. Разумеется, компания Intel представила собственные версии продуктов для такой схемы реализации, одним из них как раз мы можем наблюдать:

Gigabyte H370 Aorus Gaming 3 WiFi

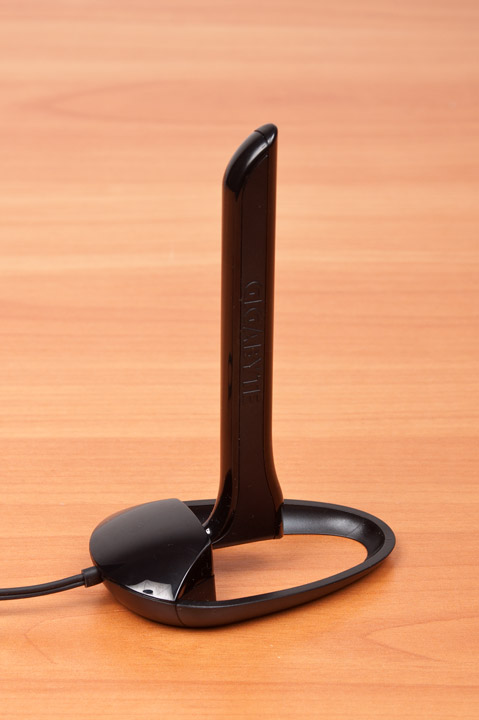

Антенна — отсоединяемая, точно такая же была в составе прежних продуктов компании Gigabyte.

Gigabyte H370 Aorus Gaming 3 WiFi

Внешний вид

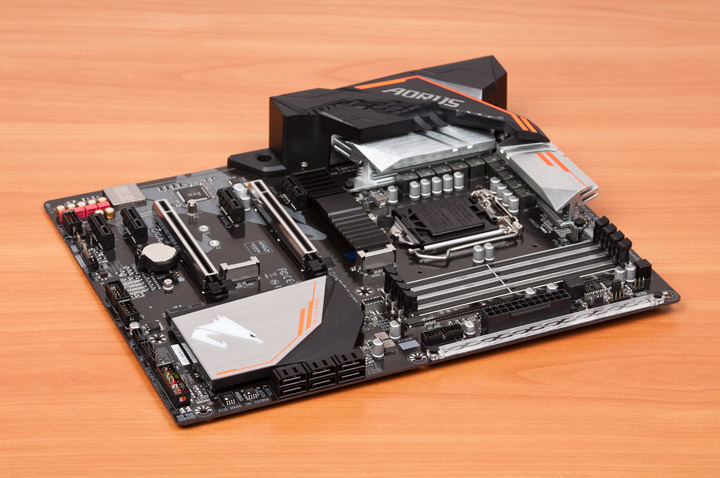

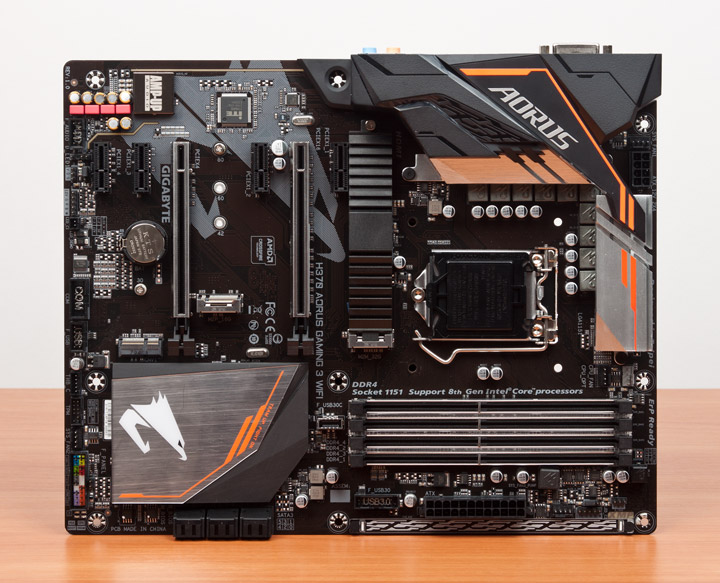

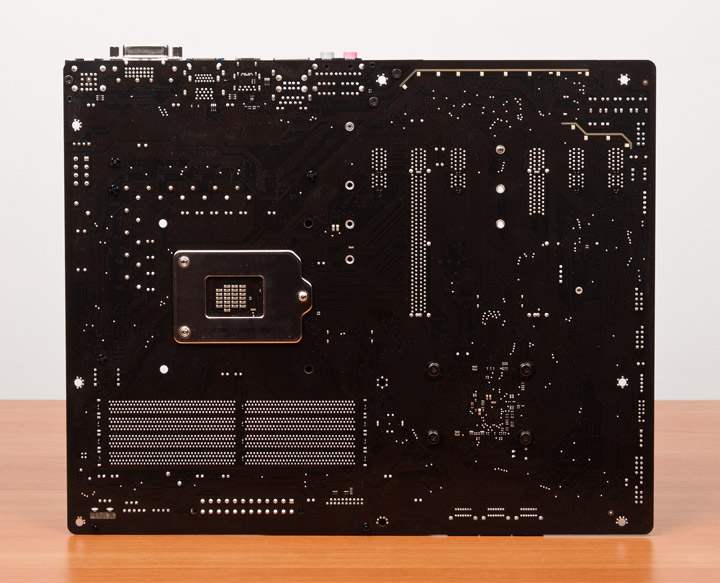

Поскольку изделие не подразумевает сколь-нибудь глубоких подходов к оверклокингу, то разработчики решили никак не обременять себя, оставив плату без кнопок, переключателей и индикаторов состояний. Лишь четвёрка светодиодов из состава Diagnostic LEDs поможет в трудную минуту, они распаяны под микросхемами с ПЗУ, которых тут две (одна — резервная). Формат соответствует стандартам ATX. Крепление в корпусе может пройти при участии девяти винтов.

Gigabyte H370 Aorus Gaming 3 WiFi

Накладной козырёк над задней панелью крепится посредством винтов, а остальные элементы используют пластиковые «гвозди». Протравленный текстолит, образующий изолирующий участок звуковой подсистемы, снабжён рядом многоцветных светодиодов.

Gigabyte H370 Aorus Gaming 3 WiFi

Следующий элемент с подсветкой — логотип серии, размещённый на охладителе PCH. Все индикаторы на устройстве — типа RGB, то есть многоцветные.

Gigabyte H370 Aorus Gaming 3 WiFi

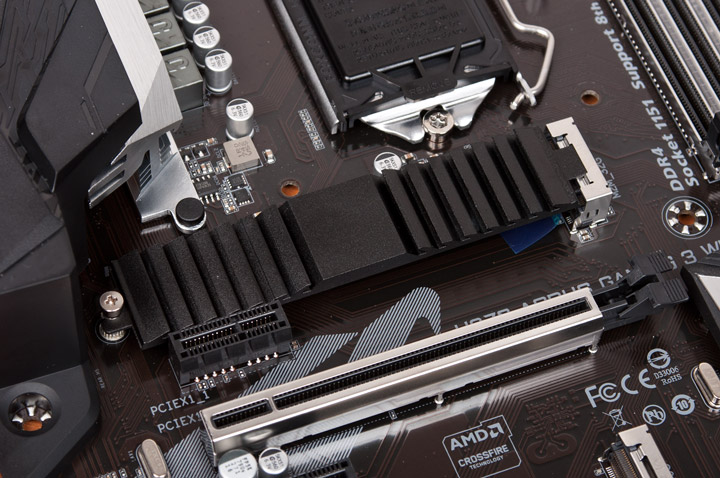

Наибольшее по длине устройство формата M.2 задумано устанавливать под весьма массивный охладитель.

Gigabyte H370 Aorus Gaming 3 WiFi

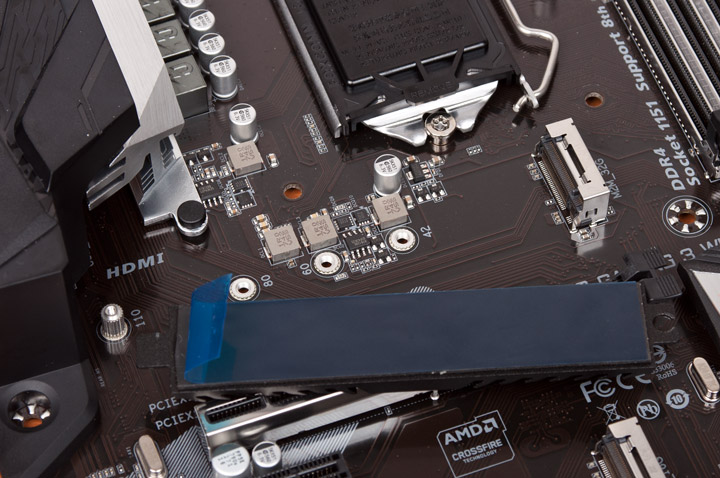

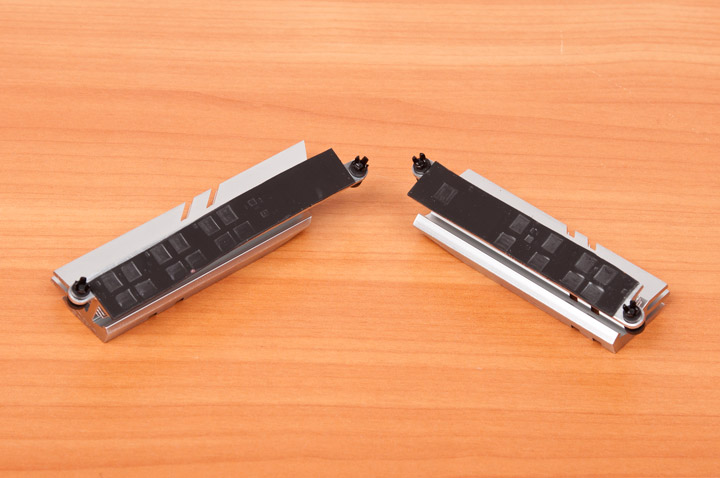

Там же можно смонтировать и не столь длинные модели, для чего в комплекте есть дополнительная стойка и винт к ней. Термопрокладка на радиаторе занимает всю его площадь.

Gigabyte H370 Aorus Gaming 3 WiFi

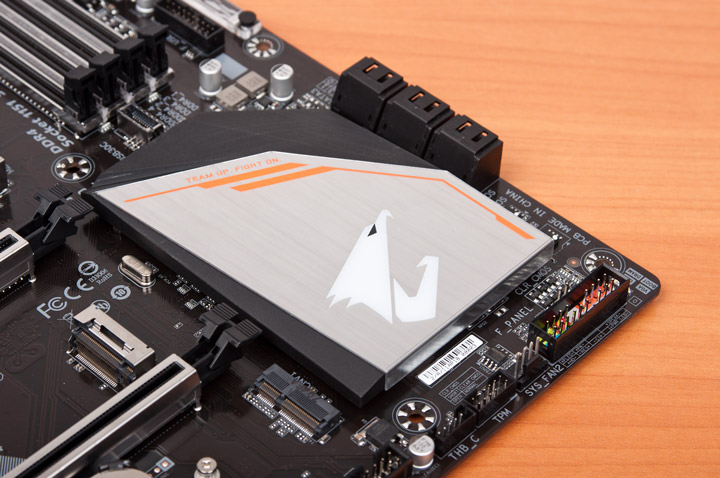

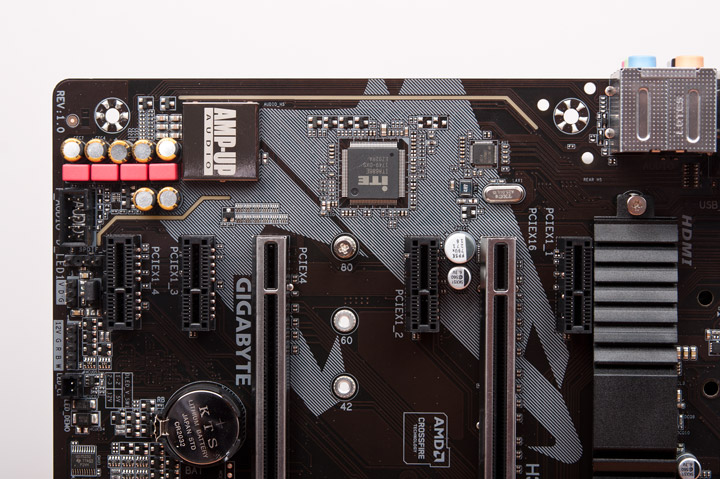

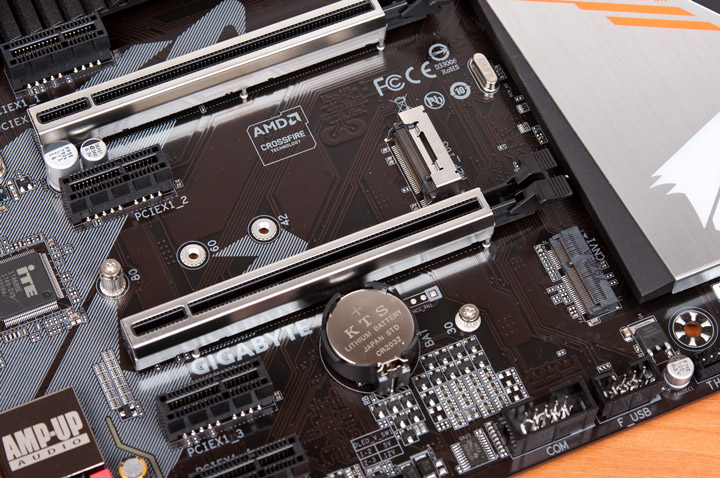

Ко второму сверху гнезду M.2 подведены исключительно линии SATA. А ключ типа E у третьего (как и небольшое посадочное место) подразумевает установку только адаптера беспроводных сетей.

Gigabyte H370 Aorus Gaming 3 WiFi

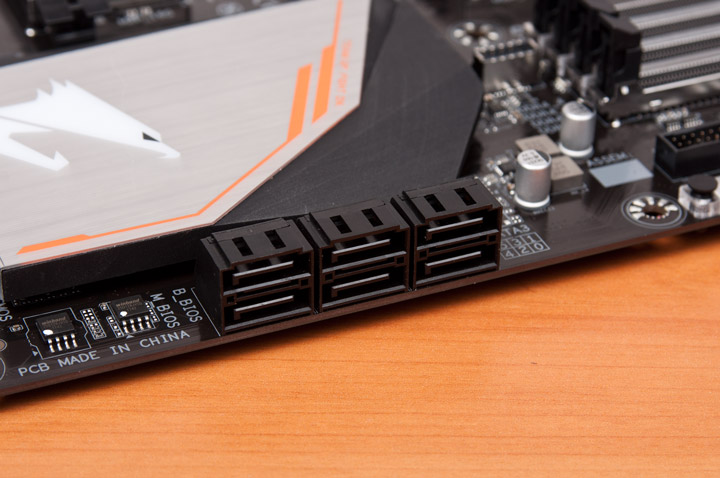

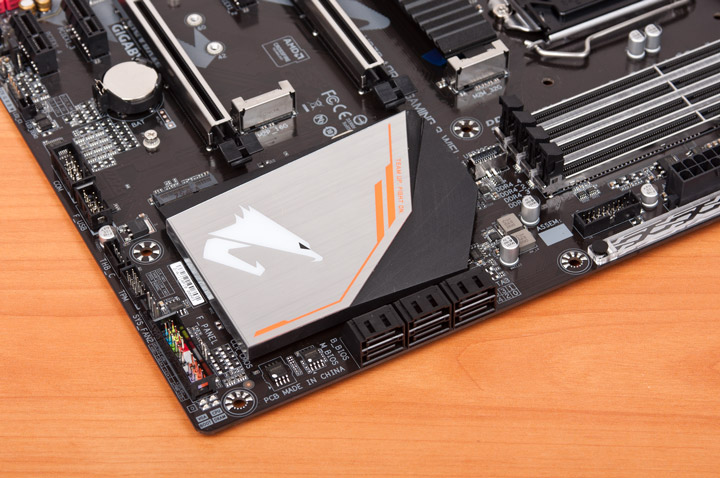

Есть шесть выходов SATA продольного типа.

Gigabyte H370 Aorus Gaming 3 WiFi

Для корпусных кабелей интерфейса USB заготовлено три поперечные колодки, по одной для каждого поколения (всего — три).

Gigabyte H370 Aorus Gaming 3 WiFi

Шестнадцать линий PCI-E от процессора подведены к первому экранированному слоту. Все остальные работают с хабом.

Gigabyte H370 Aorus Gaming 3 WiFi

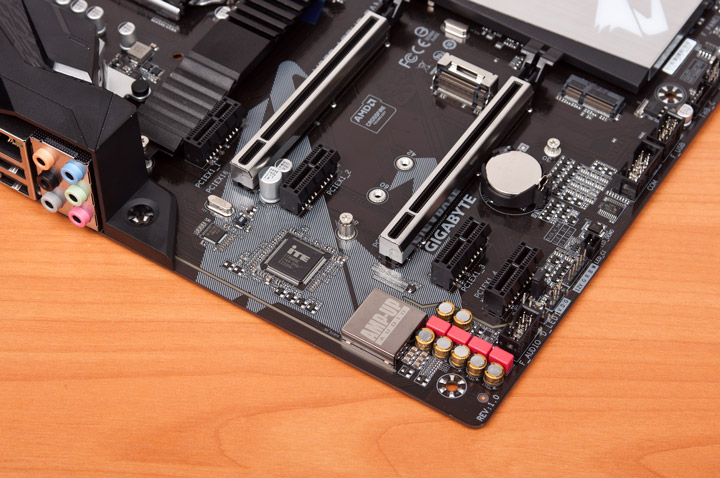

Звуковая подсистема основана на обновлённом, как заявляет Gigabyte, кодеке ALC1220, получившем суффикс VB. Есть два типа конденсаторов, а вот дискретной модели ОУ, и тем более — ЦАП, тут не оказалось.

Gigabyte H370 Aorus Gaming 3 WiFi

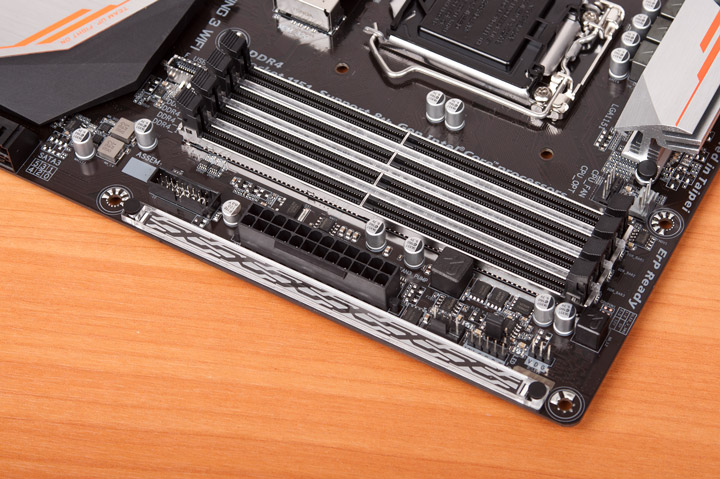

Сверху и снизу платы есть по паре штырьковых гнёзд, предназначенных для светодиодных лент. Две из них могут быть типа RGBW (имеют пять контактов), а ещё две — управляемые (трёхконтактные). Для последних доступен выбор типа питания (+5 или +12 В) посредством установки положения у рядом расположенной перемычки. Усиленные, экранированные слоты модулей DRAM и рядом расположенный светоотражатель на грани платы также оснащены подсветкой, свечением которой можно управлять.

Gigabyte H370 Aorus Gaming 3 WiFi

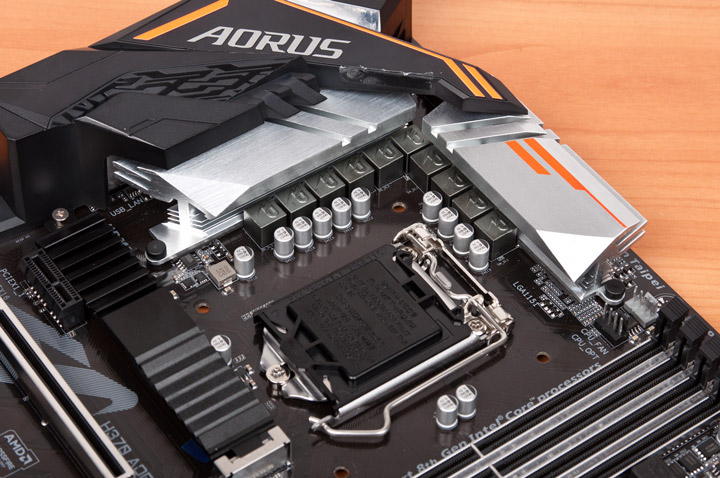

Участок со стабилизатором напряжений выглядит очень уверенно. Радиаторы массивные и имеют немало рёбер.

Gigabyte H370 Aorus Gaming 3 WiFi

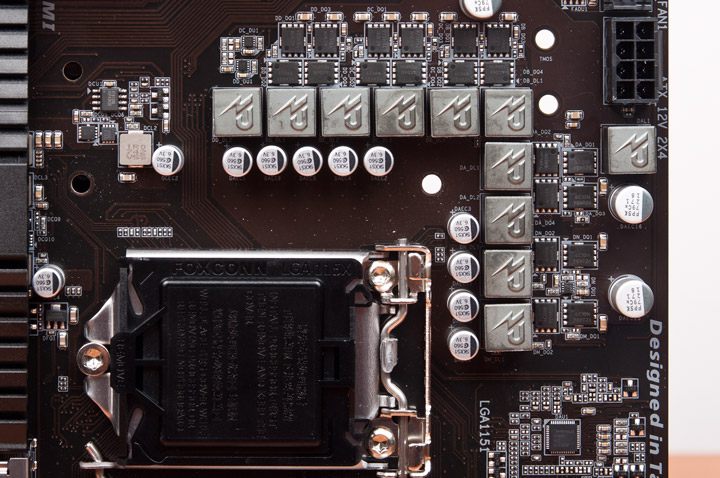

Построение подсистемы питания напоминает уже рассмотренную схему модели Z370 Aorus Gaming 5, здесь упрощение коснулось интегрированной графики, каналов осталось два вместо трёх. За работу процессора ответственны четыре канала. ШИМ-контроллер тот же, а именно Intersil Corporation ISL95866. В него встроено три управляющих драйвера, а ещё три набраны дискретными моделями. Используются те же пары силовых элементов — ON Semiconductor NTMFS4C06N и NTMFS4C10N. Нетрудно понять, в составе линий CPU число их удвоено.

Gigabyte H370 Aorus Gaming 3 WiFi

Качество контакта с термолипучками вопросов не вызывает, несмотря на упрощенный способ крепления радиаторов.

Gigabyte H370 Aorus Gaming 3 WiFi

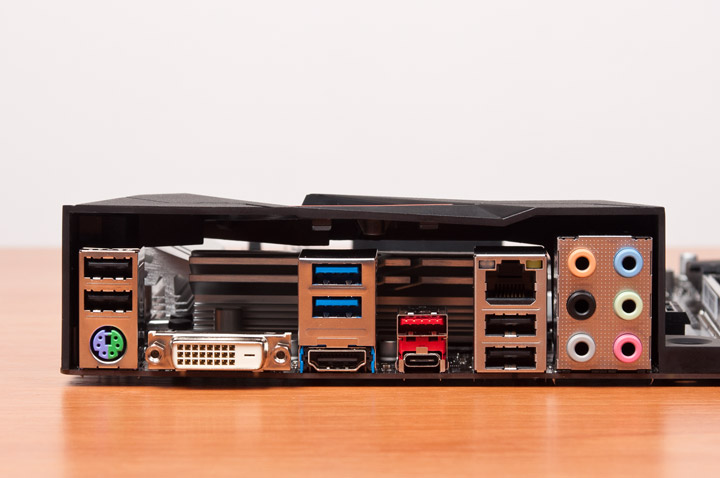

Задняя панель неплохо укомплектована, посетовать можно на отсутствие S/PDIF. Все выходы USB теперь реализованы исключительно силами хаба, имеется и один PS/2. Было бы уместным, на мой взгляд, ещё и наличие DisplayPort, ведь мы же имеем дело со старшей моделью, а не какой-то компромиссной версией, но, в целом, набор достаточно современный.

Gigabyte H370 Aorus Gaming 3 WiFi
