Обзор материнской платы MSI Z170A Gaming Pro Carbon. На пути к сердцам геймеров

Множество плат для процессоров Skylake-S побывало в нашей лаборатории. И до сих пор не было универсального продукта, крепкого, подходящего для рассмотрения в качестве основного кандидата для покупки, если говорить о популярном ценовом сегменте $150–175. У дешёвых плат не всё гладко с работой скоростной памяти, высоки температуры силовых элементов при разгоне, набор интерфейсов для расширения функциональности системы также небольшой.

Добавив суффикс Carbon к уже рассмотренной плате Z170A Gaming Pro компания MSI не просто изменила цветовую гамму оформления своего продукта, а внесла изменения и в дизайн устройства. Исчез порт PCI, добавилась поддержка ещё одной пары корпусных гнёзд USB третьей ревизии, изменили вид порты SATA.

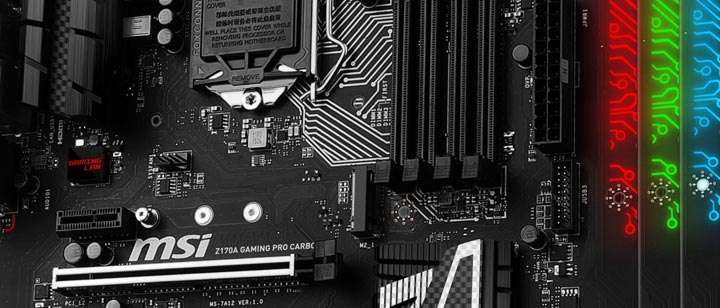

MSI Z170A Gaming Pro Carbon

Правый борт PCB теперь тёмный, массивная светодиодная подсветка является одной из уникальных черт платы. В качестве дополнения реализован последний тип интерфейса третьего поколения (Gen2) USB, точнее — на задней панели есть выходы типа A и C.

Модель MSI Z170A Gaming Pro Carbon (MS-7A12 VER:1.1)
Официальная страница продукта в Сети ua.msi.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
VRM 7 каналов (физические, 4 ЦП и 3 ГП)
ШИМ-контроллер Intersil Corporation ISL95856
Память 4 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
4 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI, DVI-D
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
6 х 3.1 Gen1 (2 разъёма на задней панели, Z170)
8 x 2.0 (4 разъёма на задней панели, Z170)
SATA Express 1 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA)
3х Texas Instruments OPA1652
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA LED), Thunderbolt header, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI
Цена в рознице, $ 179

Упаковка и комплектация

На лицевой стороне коробки производитель подчеркивает наличие на плате разноцветной подсветки и принадлежность изделия к серии Performace Gaming, являющейся срединной в составе трёх имеющихся линеек продукции.

MSI Z170A Gaming Pro Carbon

Основной набор фирменных особенностей такой же, как и у предшествующей версии. Характеристики, фото и схему портов ввода-вывода задней панели разместили на тыльной стороне упаковки. Стильный вид — вот основное отличие, на котором делают акцент.

MSI Z170A Gaming Pro Carbon

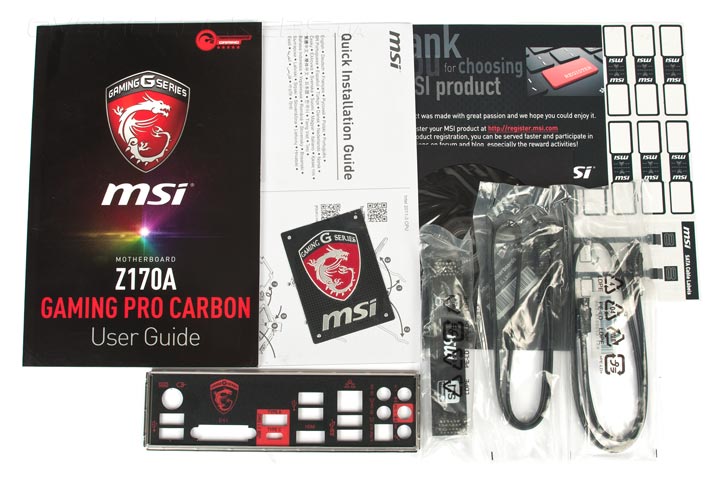

Внутри коробки есть небольшое число аксессуаров:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом MSI Gaming Series;
  • карта регистрации покупателя;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт.
MSI Z170A Gaming Pro Carbon

Внешний вид

Увесистые радиаторы придают уверенности при удержании платы на весу. Размер соответствует полному формату ATX. Подсветка, как главная часть декора, присутствует в зоне распайки звуковой подсистемы, пара диодов спрятаны за чипсетным радиатором, наибольшая группа находится сбоку от гнёзд ОЗУ. Также светится стойка с выходом Ethernet.

MSI Z170A Gaming Pro Carbon

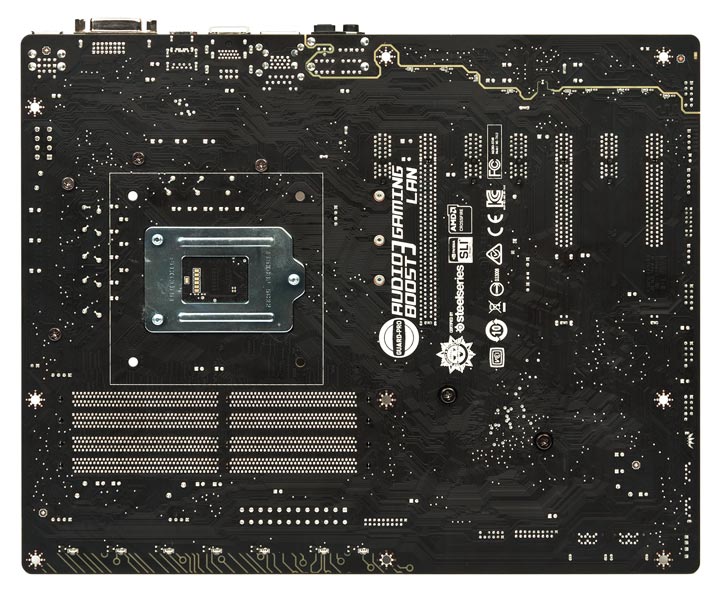

Именно светодиоды являются единственными элементами на обратной стороне устройства. Для звуковой части это традиционные миниатюрные светодиоды с красным свечением, тогда как более крупные, управляемые отдельным микроконтроллером, расположились на противоположном краю PCB.

MSI Z170A Gaming Pro Carbon

Также есть два светодиода красного свечения под массивным радиатором системной логики.

MSI Z170A Gaming Pro Carbon

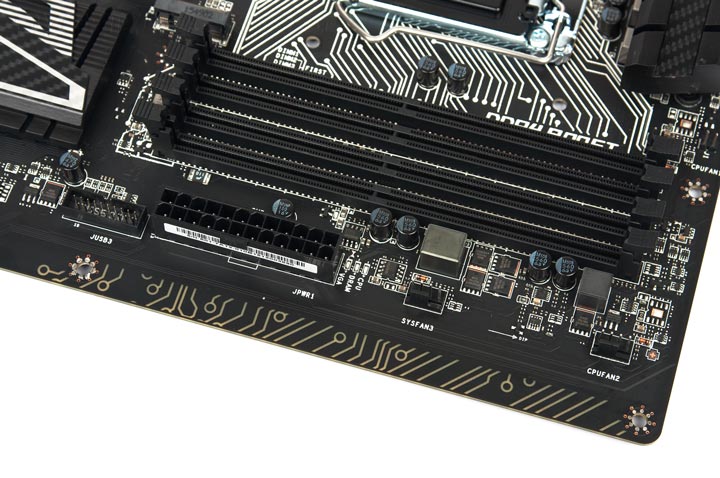

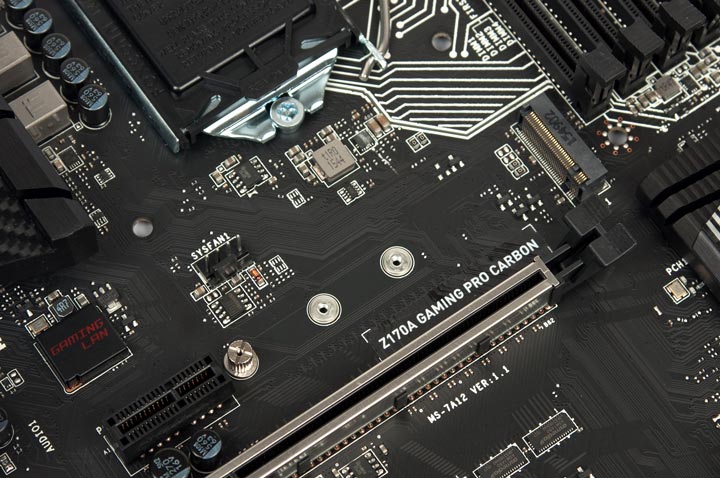

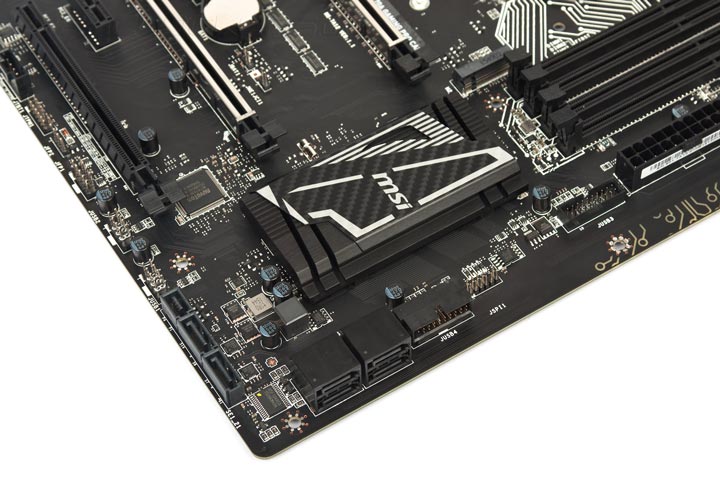

Гнёзда SATA удобно сконцентрированы в нижнем углу, они разного типа исполнения, что будет полезно для тесных корпусов. Также имеется и M.2.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

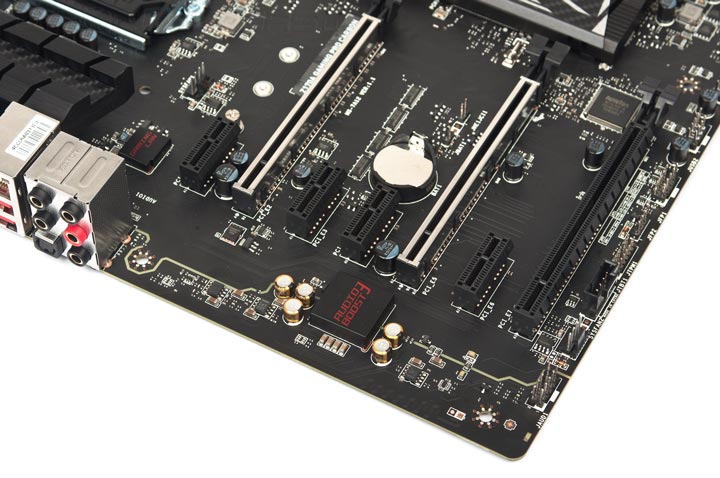

Наличие двух массивных видеоадаптеров не станет помехой для использования разного рода слотов и колодок на плате.

MSI Z170A Gaming Pro Carbon

Оба разъема для карт армированы, тогда как третий слот PCI-E полной длины лишен защиты. Учитывая его подключение к системной логике такой подход более чем оправдан.

MSI Z170A Gaming Pro Carbon

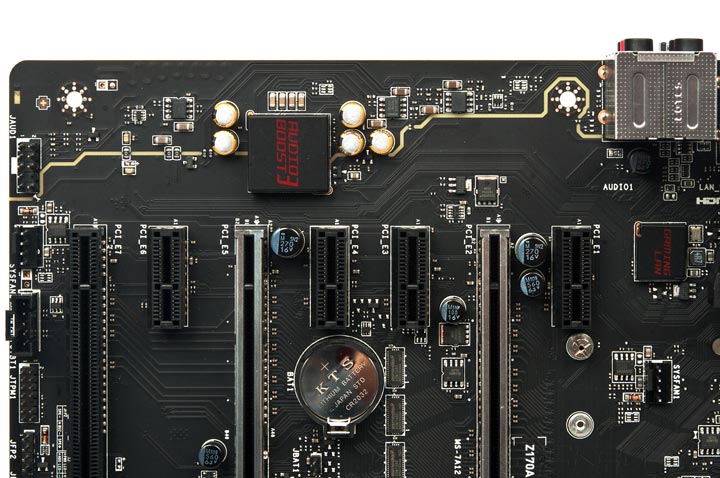

Звуковая часть основана на кодеке Realtek ALC1150, есть небольшая группа специальных конденсаторов и целых три операционных усилителя Texas Instruments OPA1652.

MSI Z170A Gaming Pro Carbon

Настроить работу особого участка подсветки платы можно при помощи специальной утилиты, о ней речь пойдёт чуть позже. Отмечу, что при включении компьютера цвет работы этого участка — красный, из UEFI отключить иллюминацию невозможно, как и управлять ею каким-либо способом. Кроме подсветки хочется здесь отметить диагностический комплекс EZ Debug LED (три красных светодиода) и ещё один красный светодиод, активный во время использования профиля памяти XMP.

MSI Z170A Gaming Pro Carbon

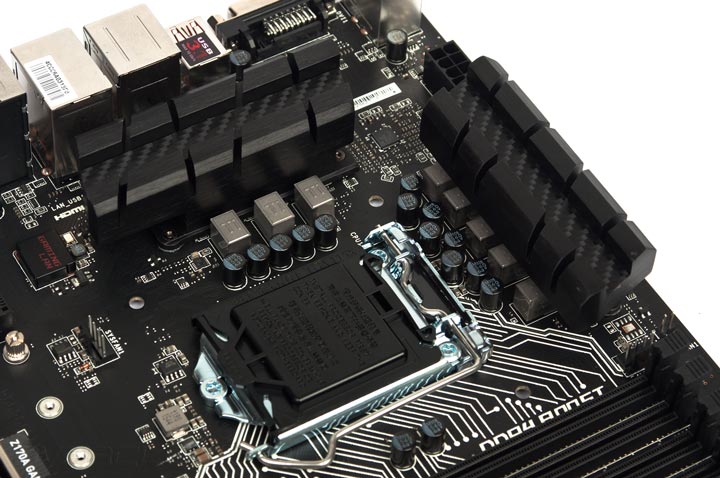

В зоне распайки элементов стабилизации питания процессора места довольного много, удобства добавило смещение верхнего PCI-E x16 ближе к середине платы.

MSI Z170A Gaming Pro Carbon

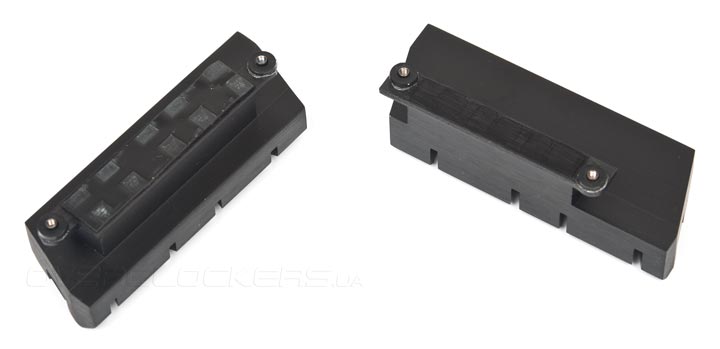

Радиаторы крепятся болтами, потому прижим к транзисторам хороший. Немного необычно было видеть недостаточную площадь термопрокладки, хотя подобная картина также была и в случае с MSI Z170A Tomahawk.

MSI Z170A Gaming Pro Carbon

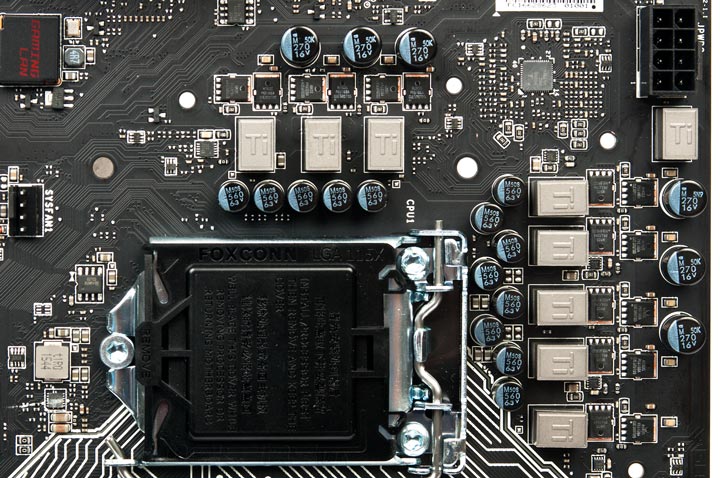

Схема питания не изменилась относительно базовой версии продукта, только увеличилось количество транзисторов. Но куда интереснее она все же реализована у более дешёвой MSI Z170A SLI Plus.

MSI Z170A Gaming Pro Carbon

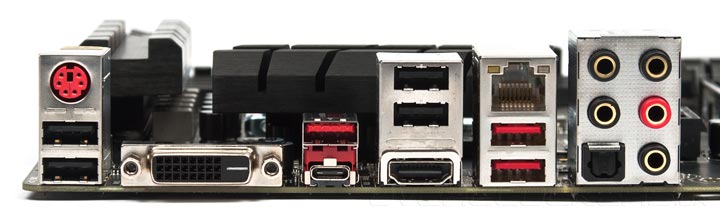

К чему нет никаких замечаний, так это к задней панели. Есть множество выходов USB разных поколений, они имеют цветовое отличие. Видеовыход DVI-D дополняет HDMI, наличествует и S/PDIF.

MSI Z170A Gaming Pro Carbon
