Обзор материнской платы MSI Z170A Gaming Pro Carbon. На пути к сердцам геймеров

Возможности UEFI

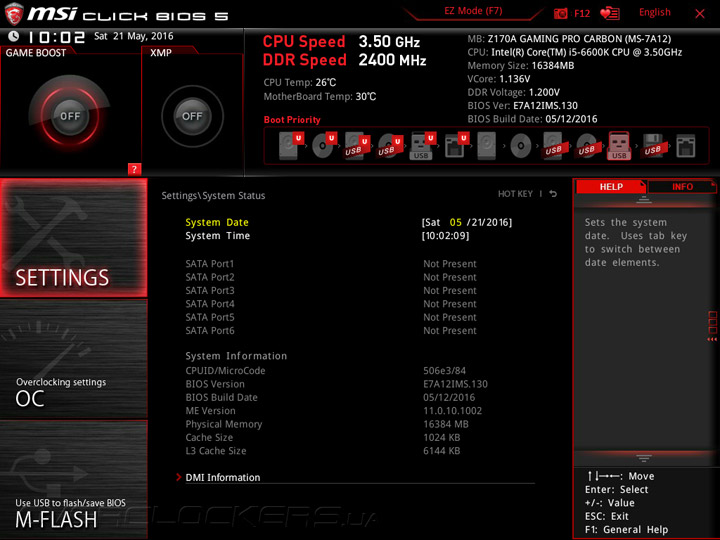

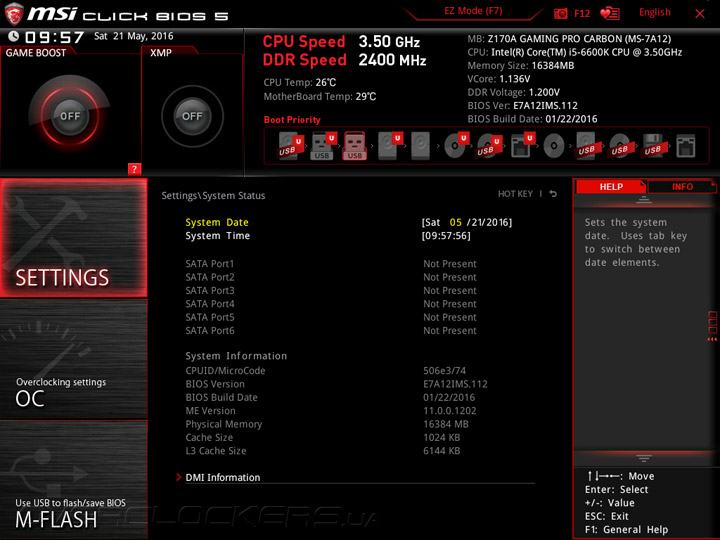

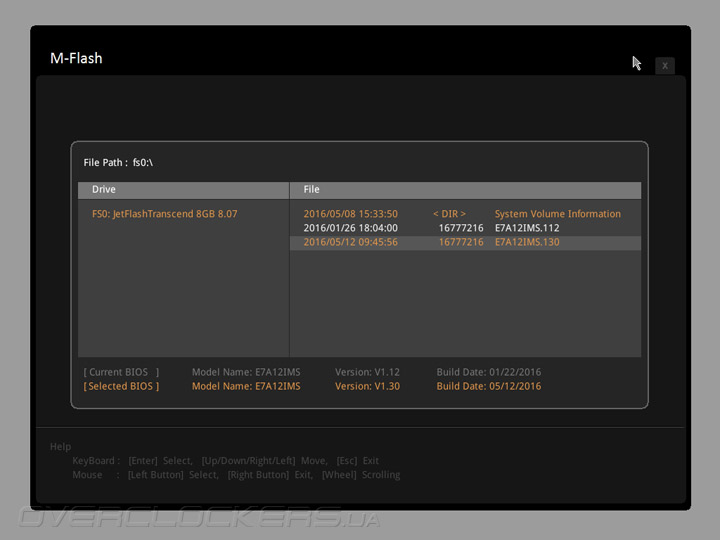

Обновление микрокода проводилось при содействии фирменного механизма M-Flash прямо из среды UEFI.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

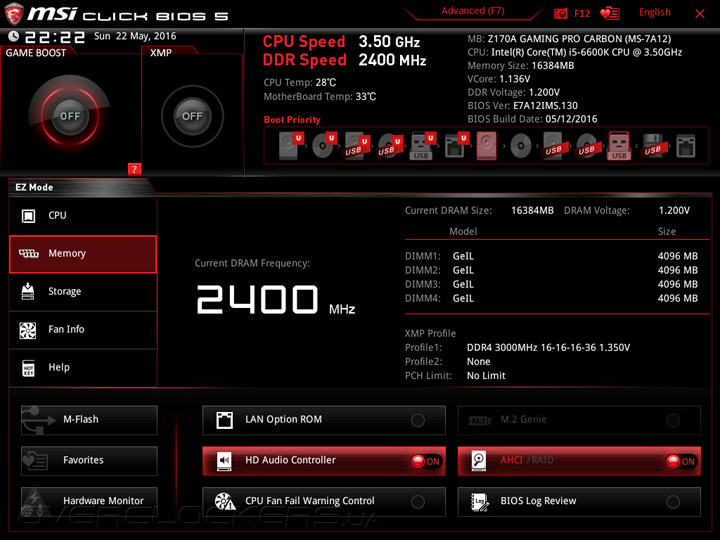

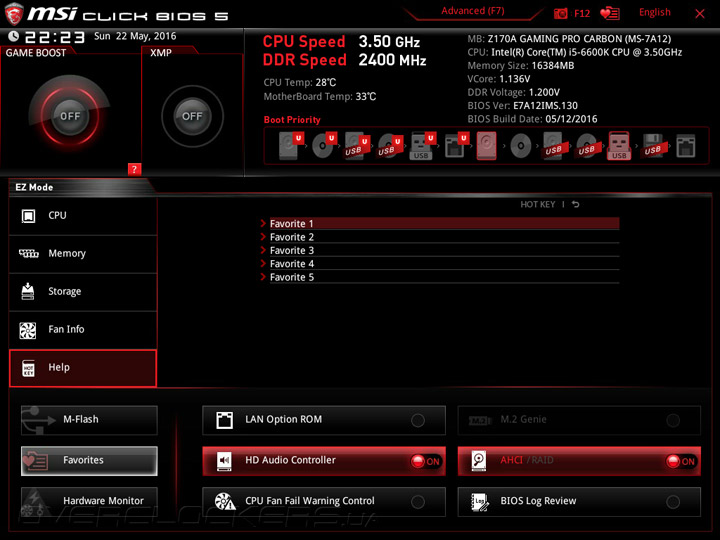

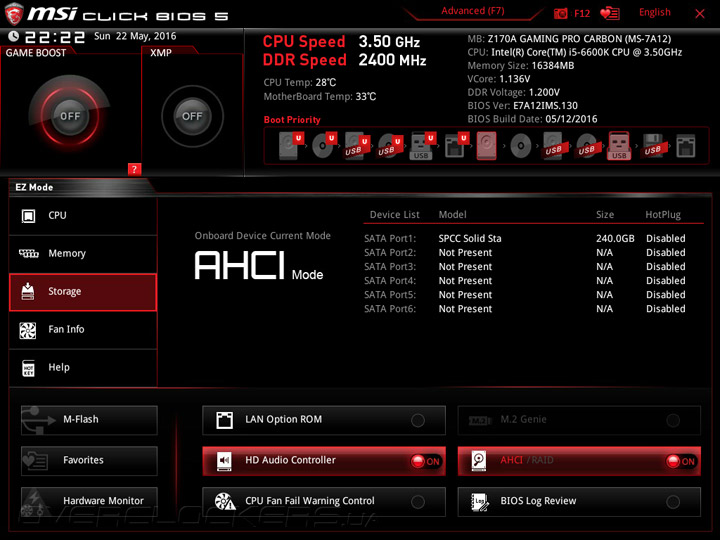

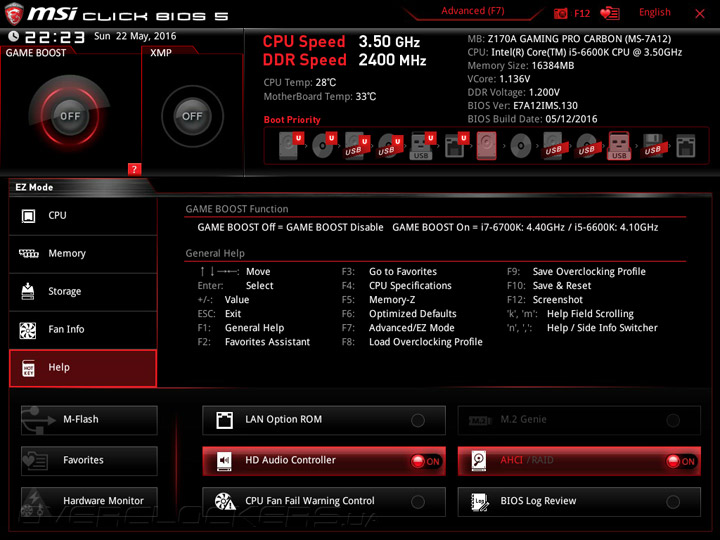

Структура Click BIOS 5 идентична для всех плат компании, изначально для работы с платой предлагается использовать EZ Mode.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

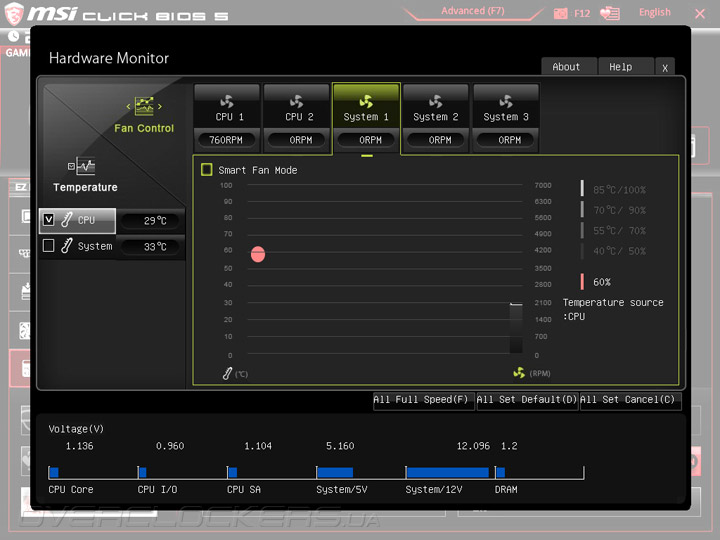

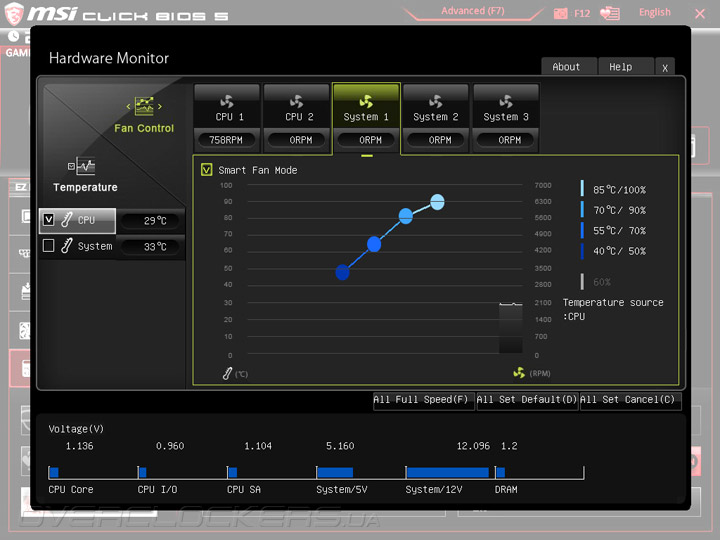

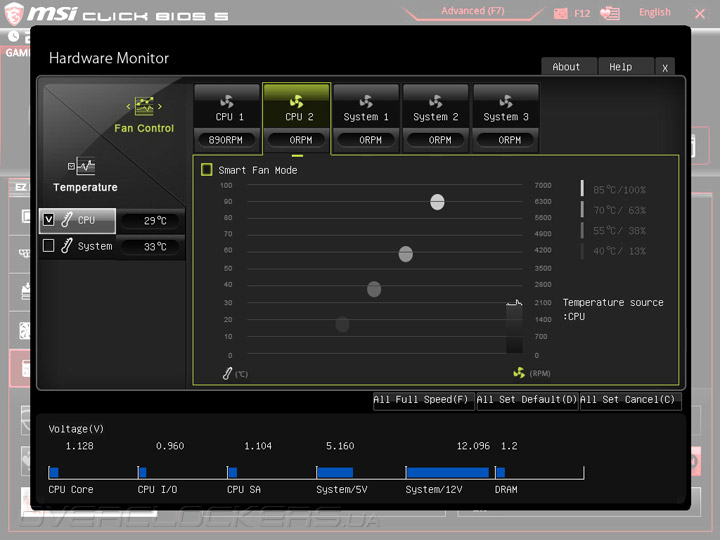

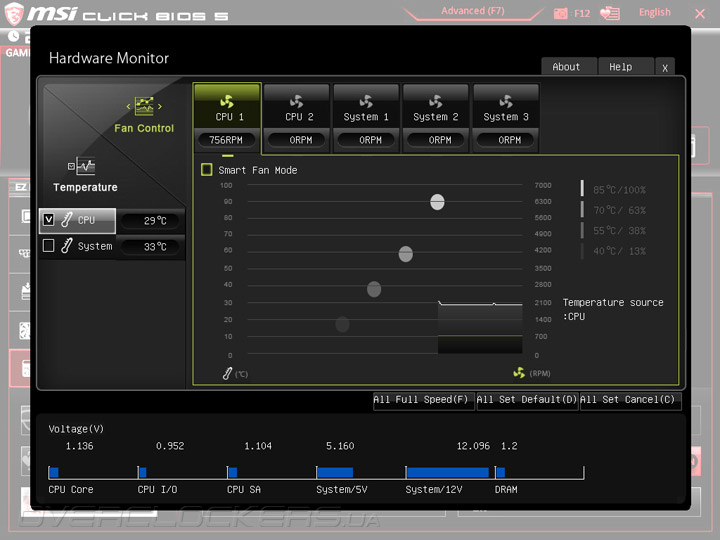

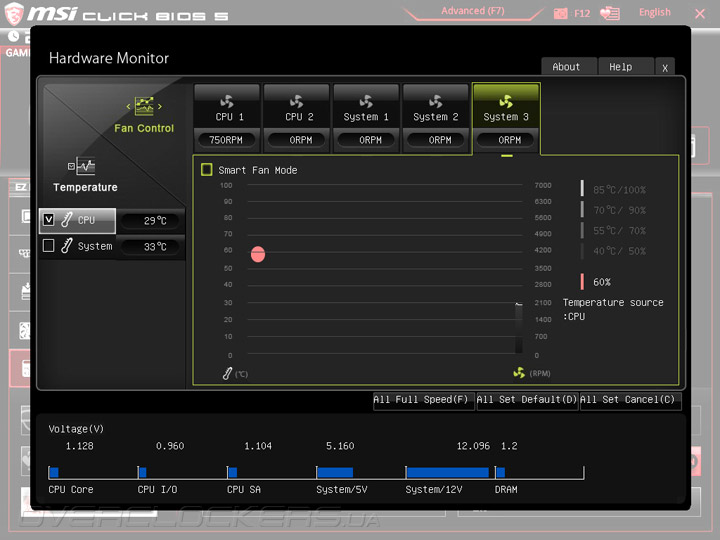

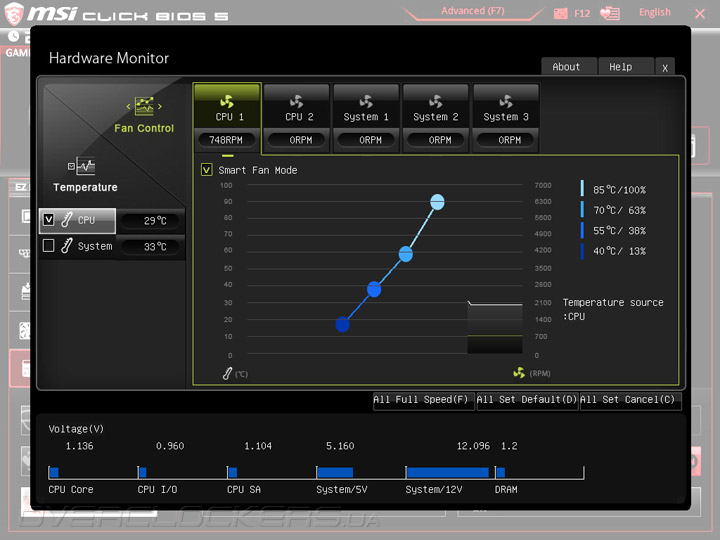

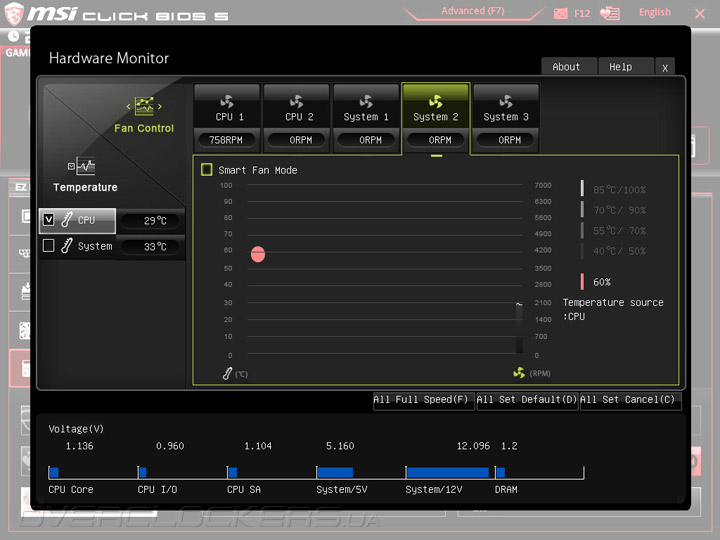

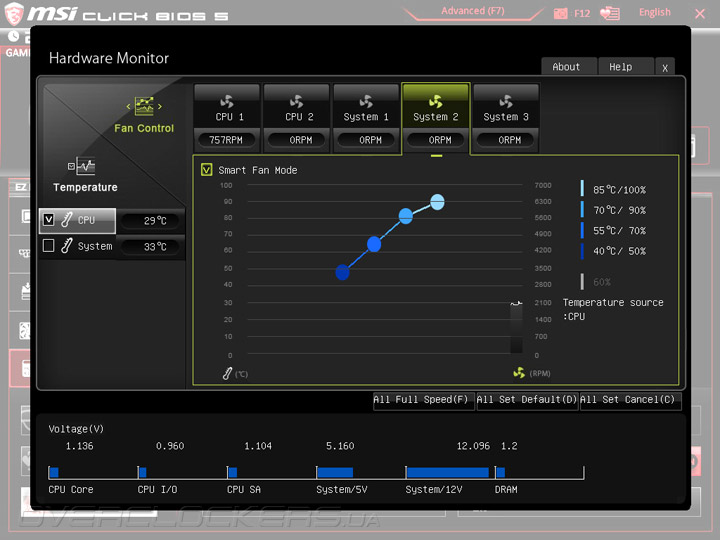

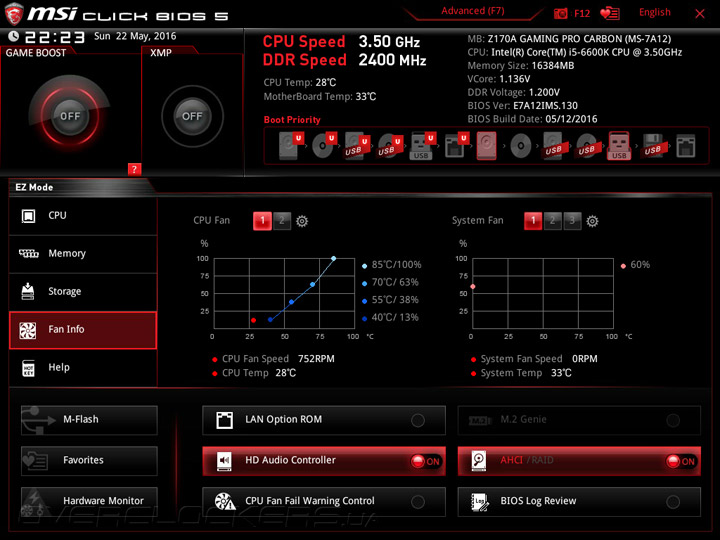

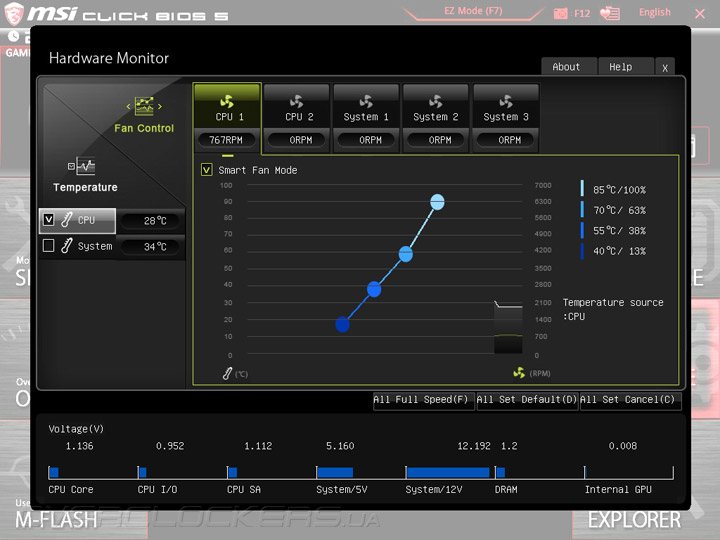

Оба охладителя ЦП для замедления используют изменение скважности ШИМ, три корпусных вентилятора будут понижать обороты путём изменения питающего напряжения.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

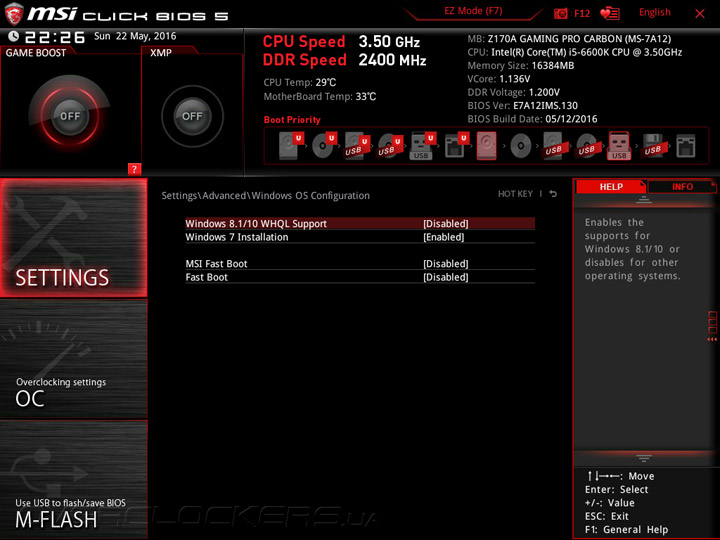

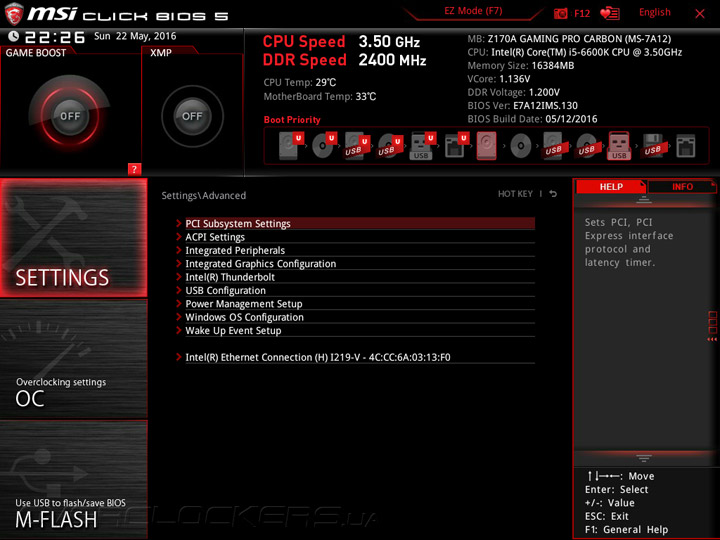

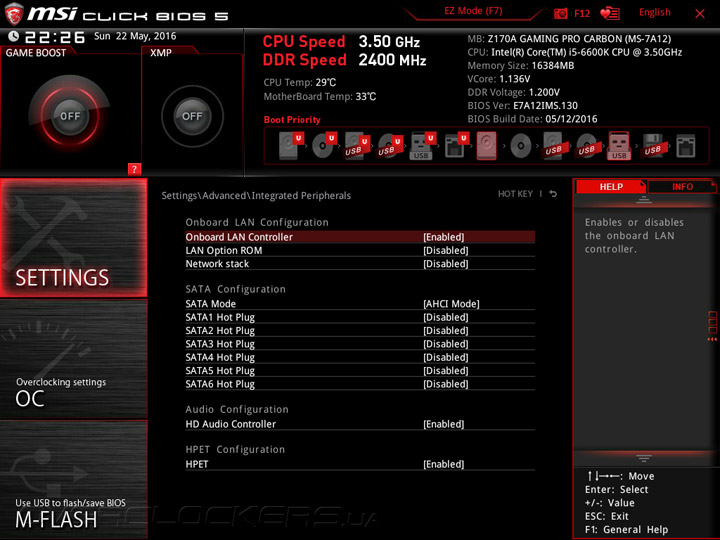

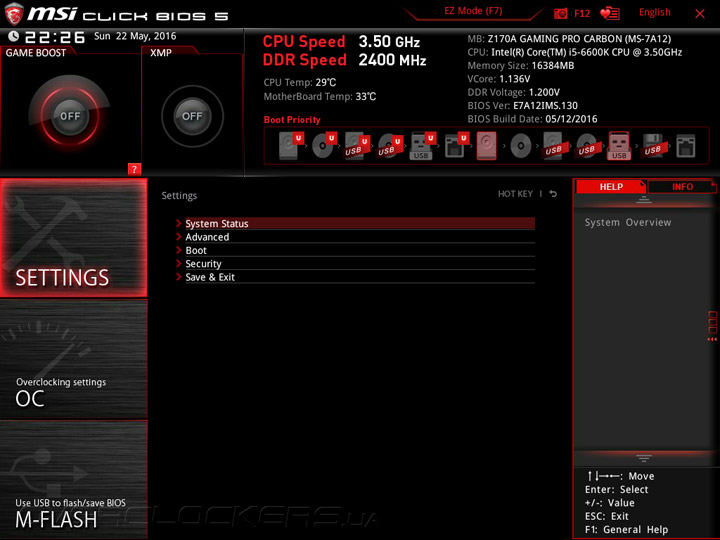

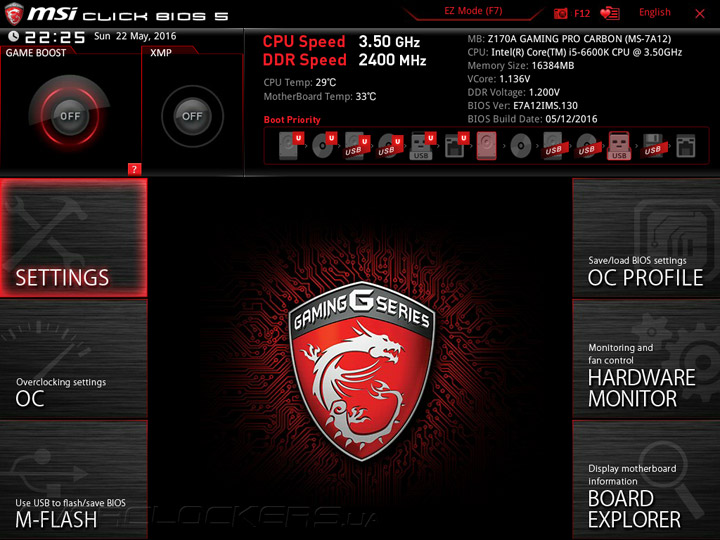

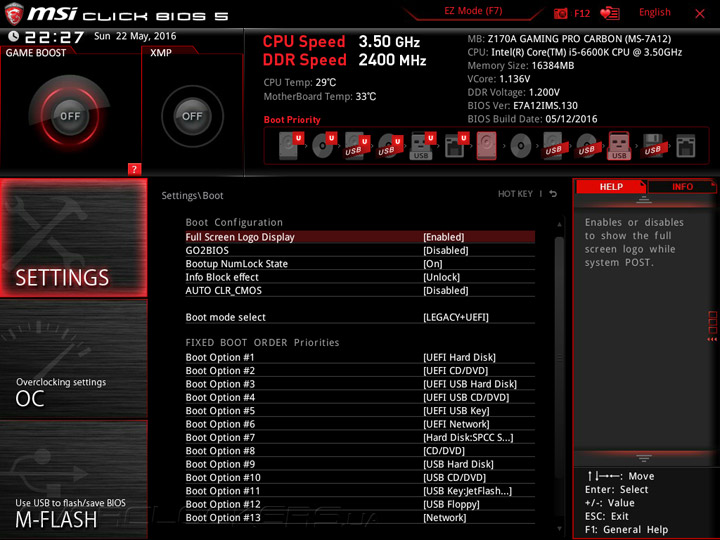

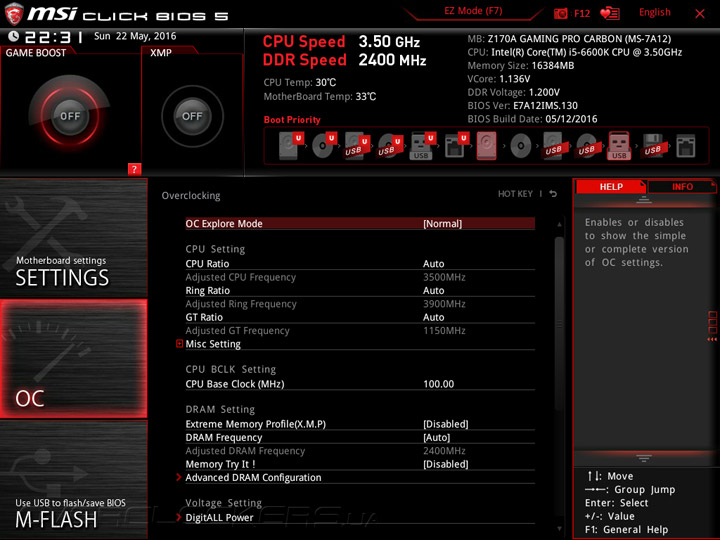

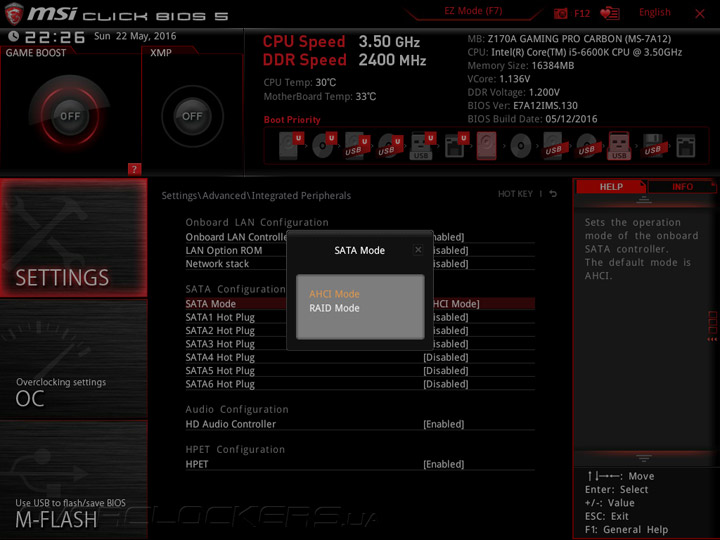

Детальные настройки системы расположены в режиме Advanced.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

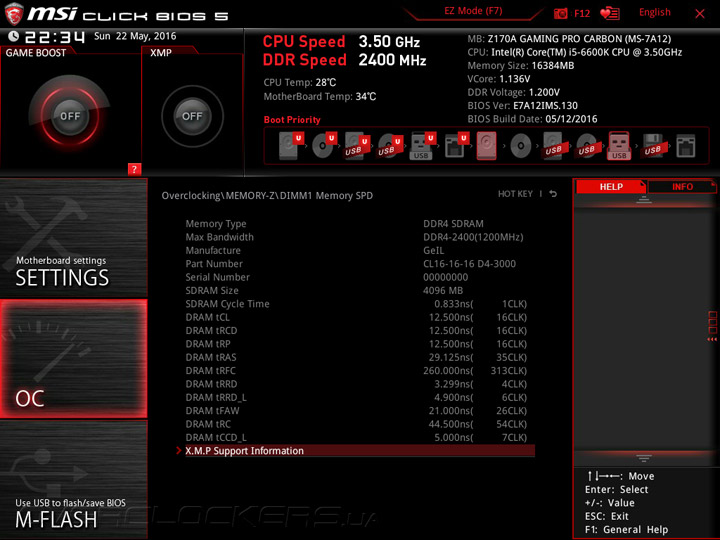

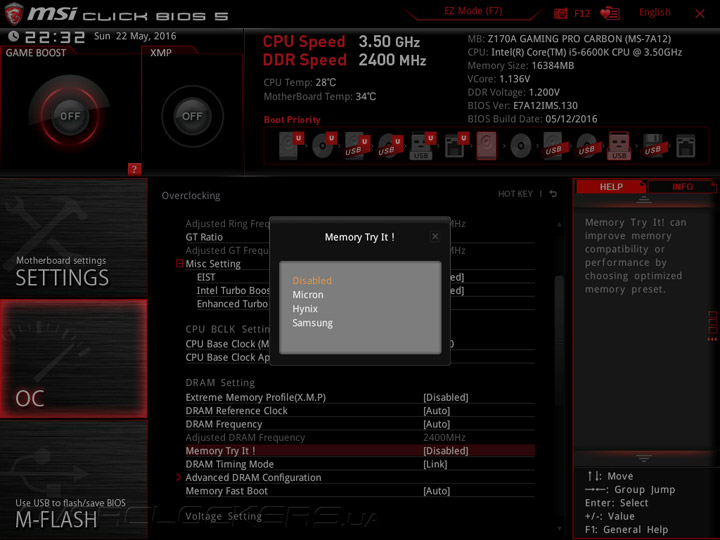

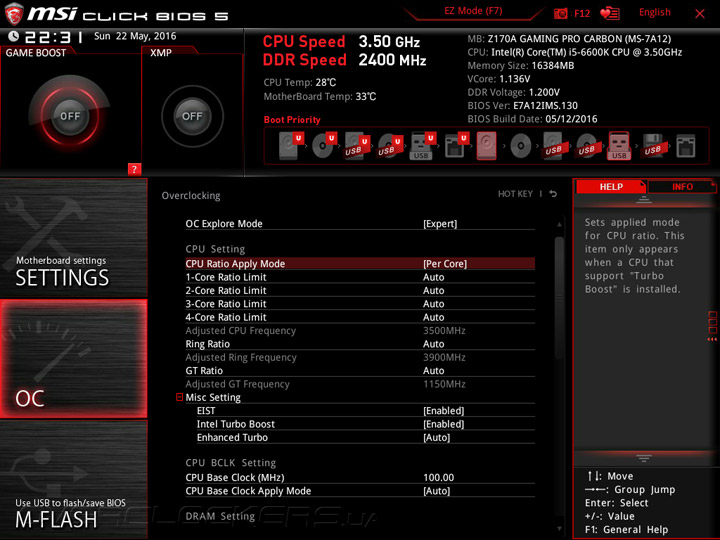

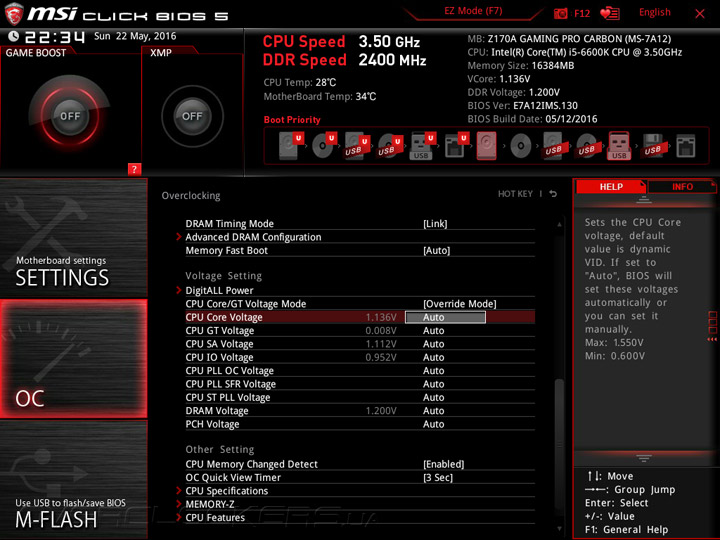

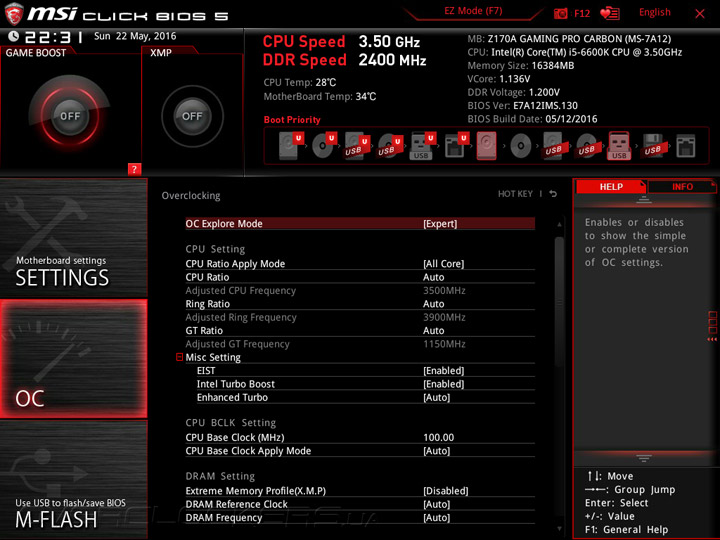

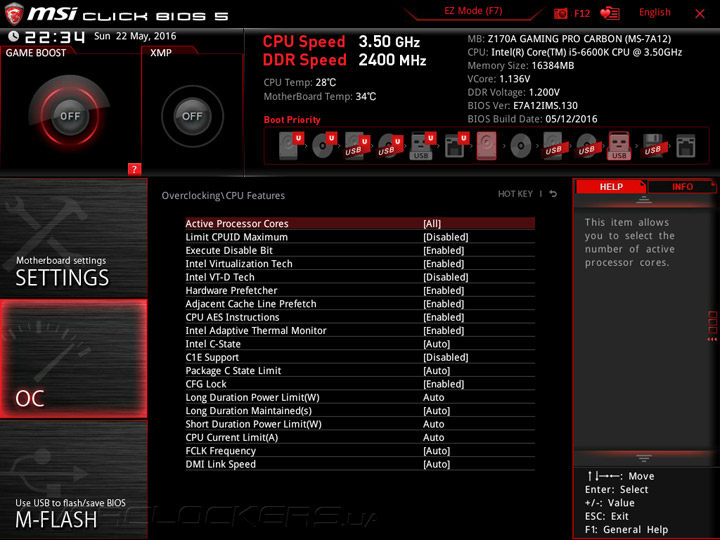

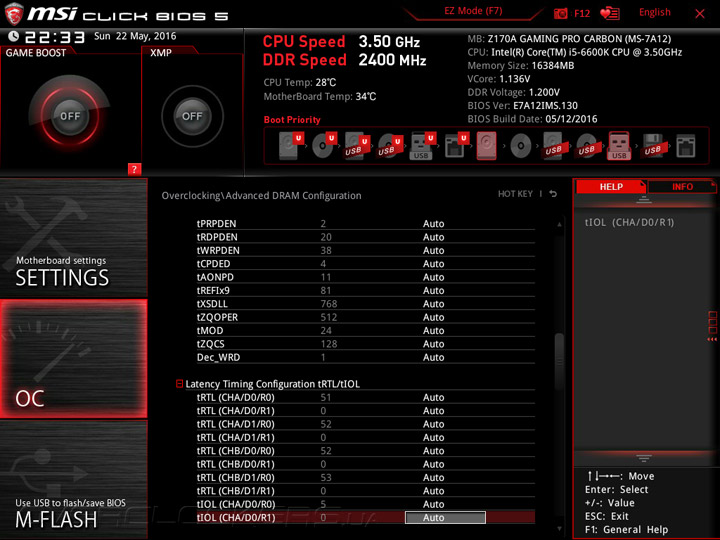

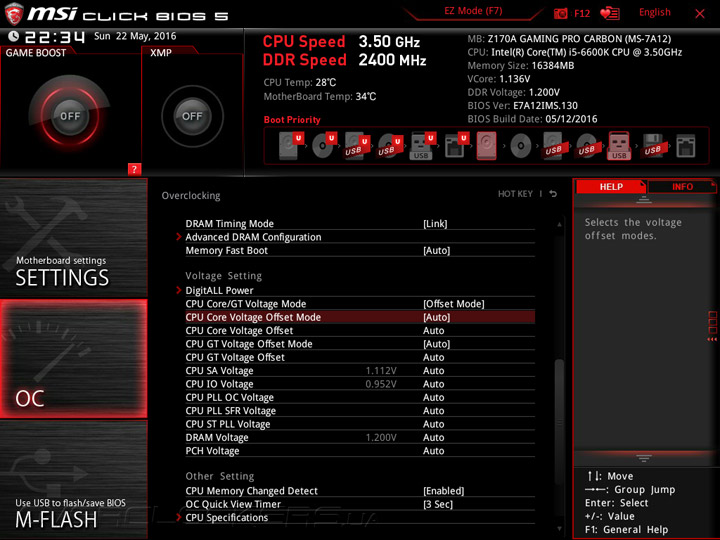

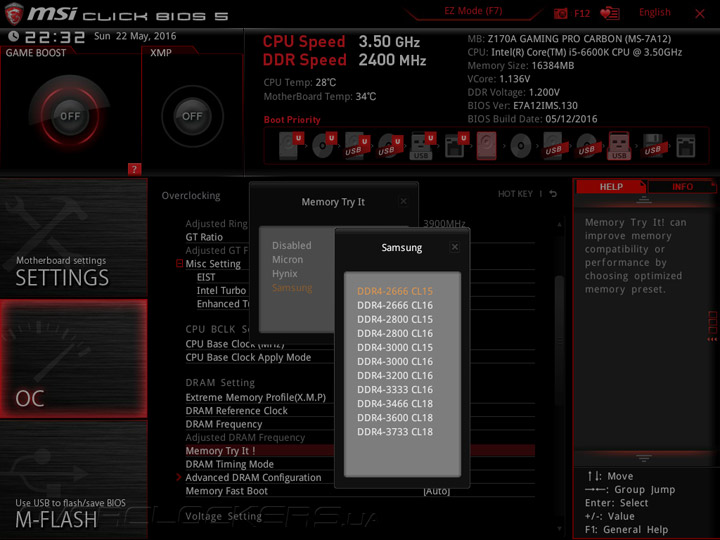

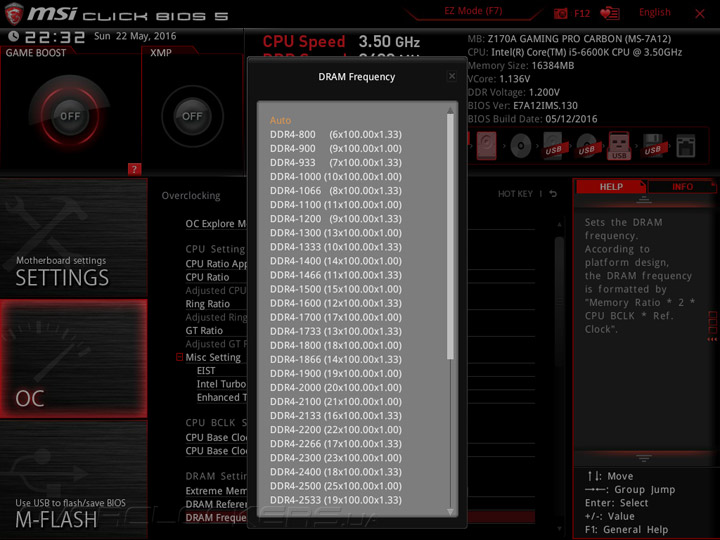

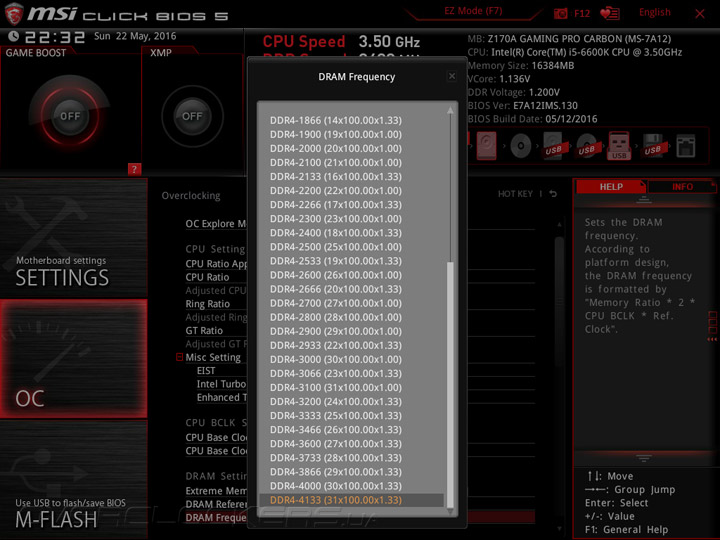

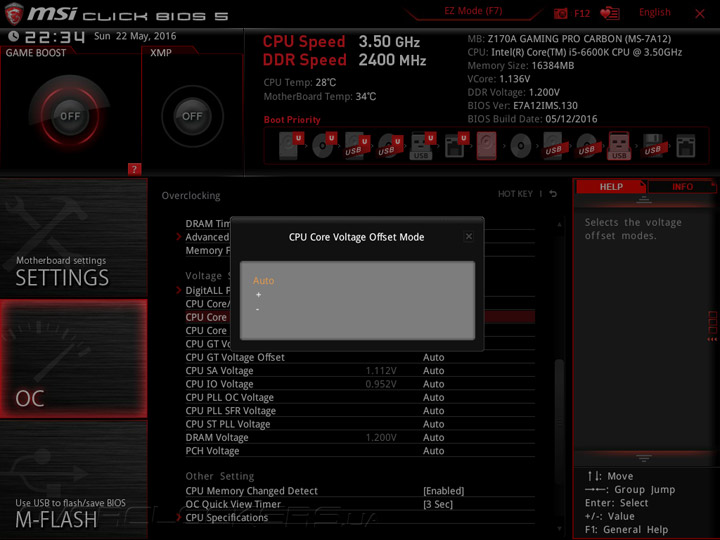

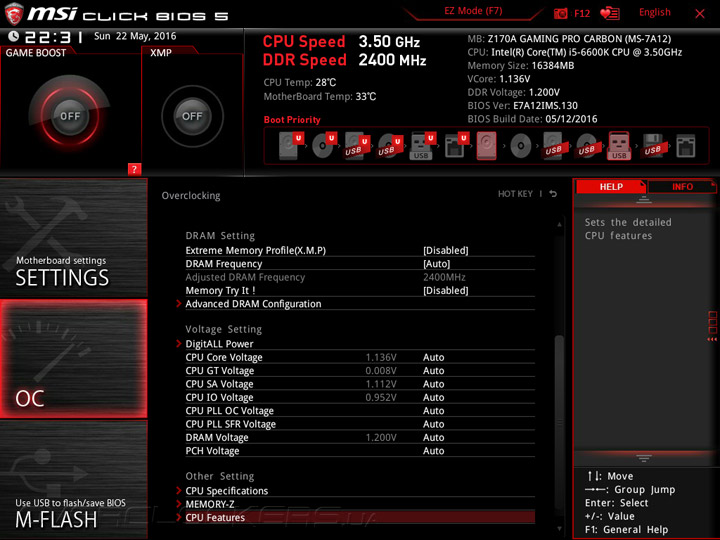

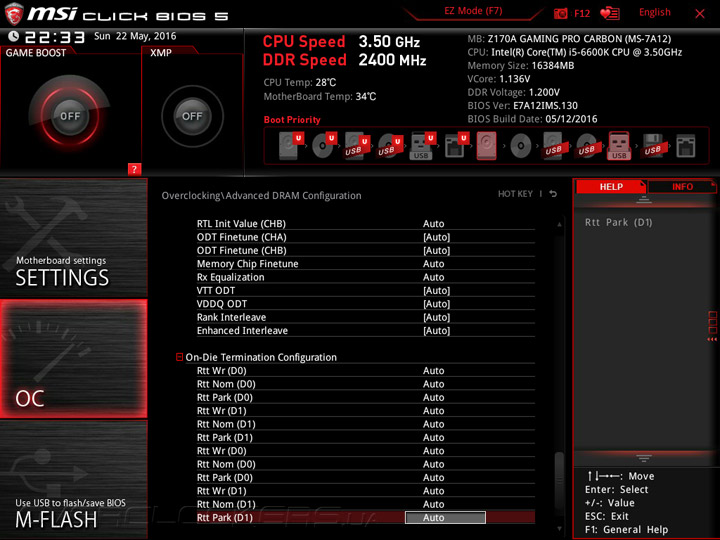

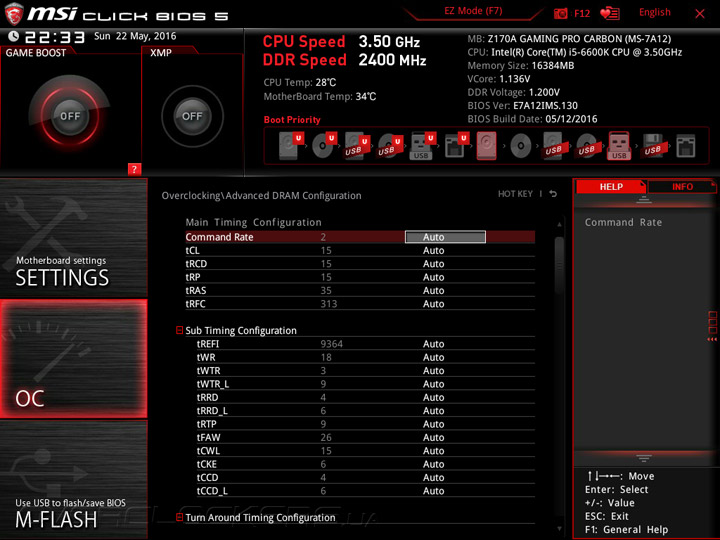

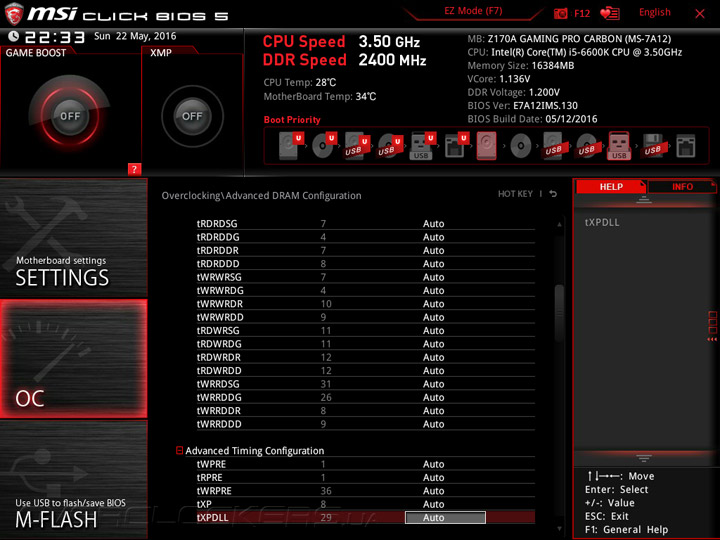

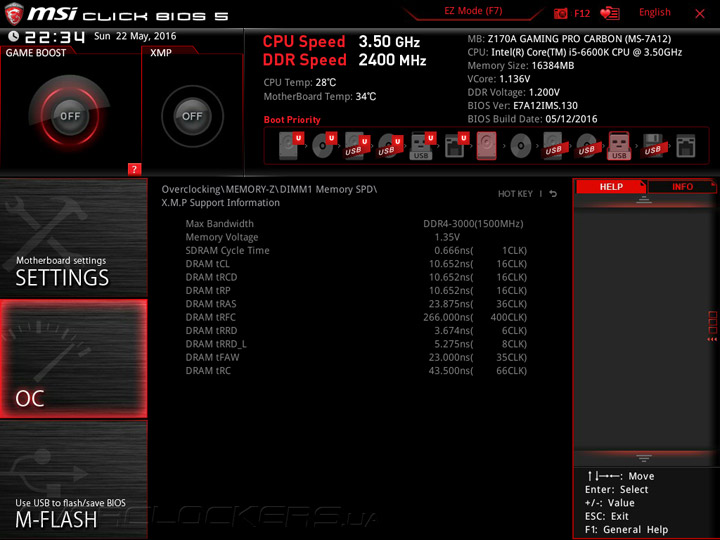

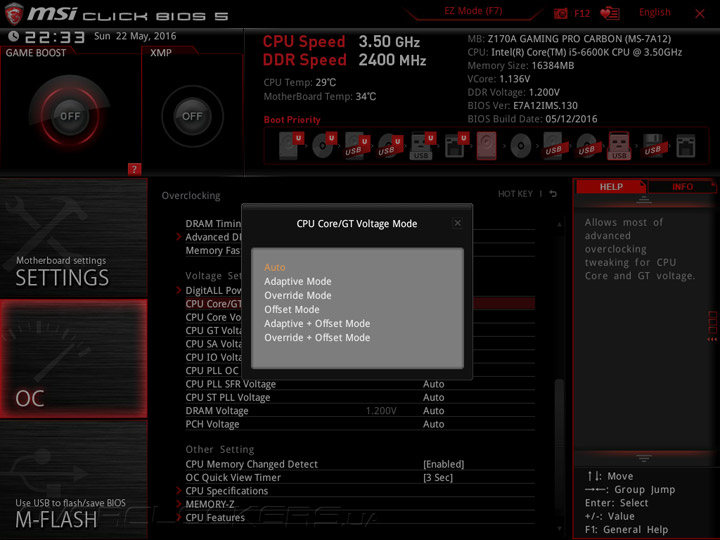

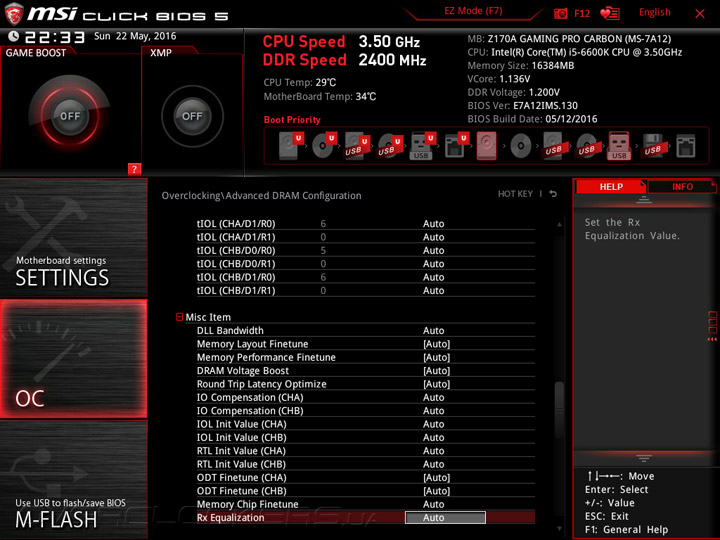

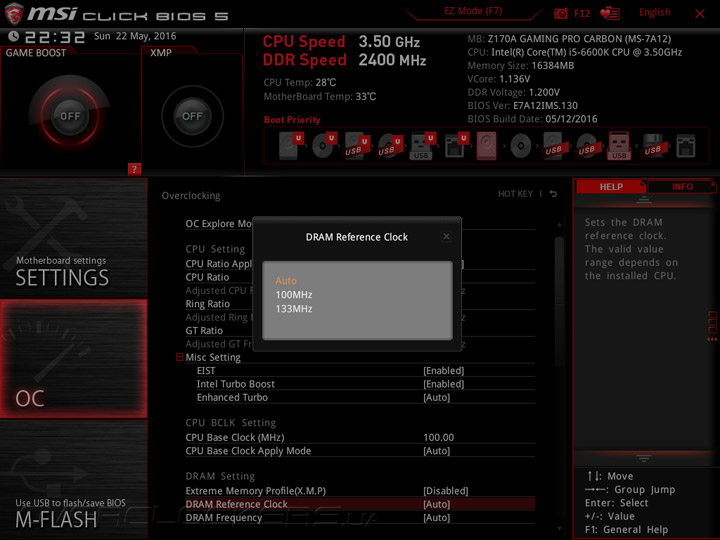

Возможности UEFI в сфере разгона системы в точности совпадают с прочими платами подобного уровня, о которых я уже упоминал в прошлой части обзора.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

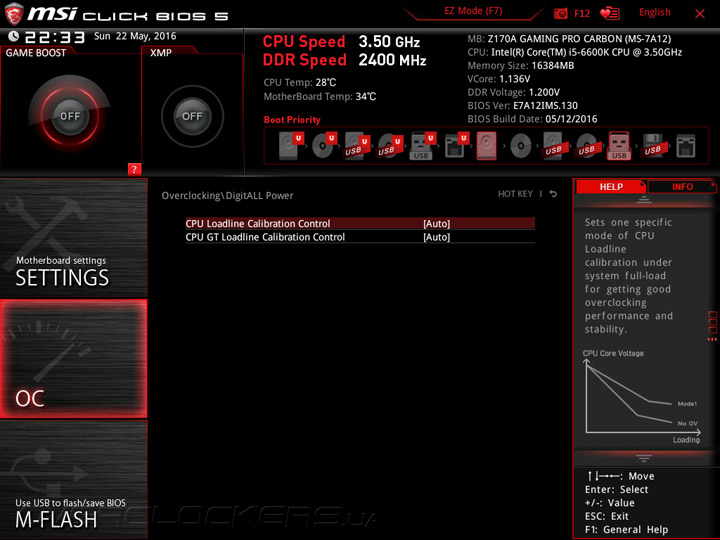

В частности, фактически отсутствует механизм LLC.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 98–341 0,01
CPU Ratio (Multiplier) 8–83 1
CPU Ratio Mode Dynamic Mode/Fixed Mode
CPU Core Voltage (В) 0,6–1,55 0,005
CPU Core Voltage Offset (В) (+/-) 0,005–0,990 0,005
CPU Loadline Calibration Control Auto/Mode 1
Ring Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3100, 800–4133 100, 133
DRAM Voltage (B) 0,6–2,2 0,01
CPU SA Voltage (В) 0,6–2,0 0,01
CPU IO Voltage (В) 0,6–2,0 0,01
PCH Voltage (В) 0,6–2,0 0,01
GT Ratio (Multiplier) 8–60 1 (50 МГц)
CPU GT Voltage (В) 0,6–1,55 0,005
CPU GT Voltage Offset (В) (+/–) 0,005–0,990 0,005

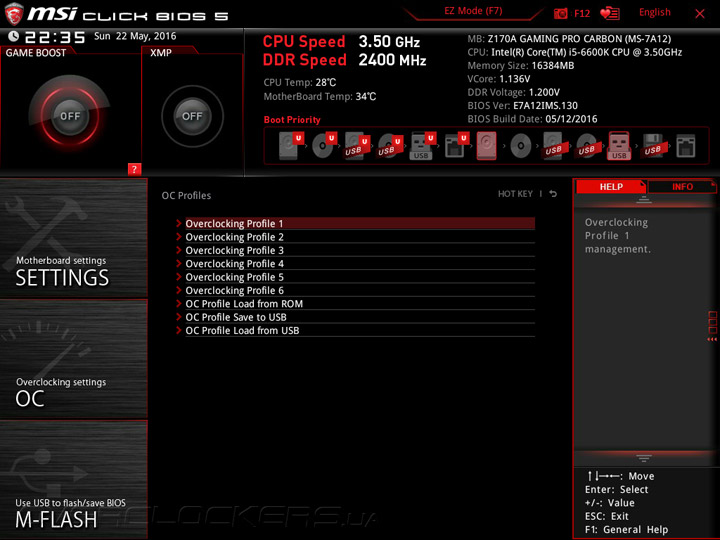

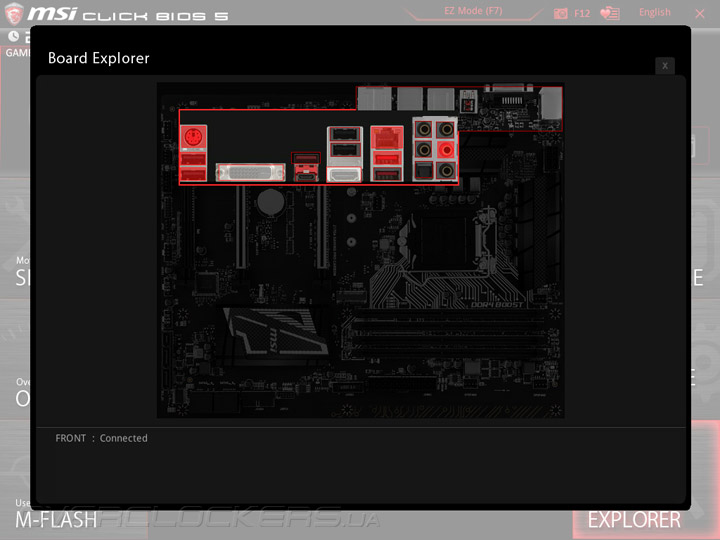

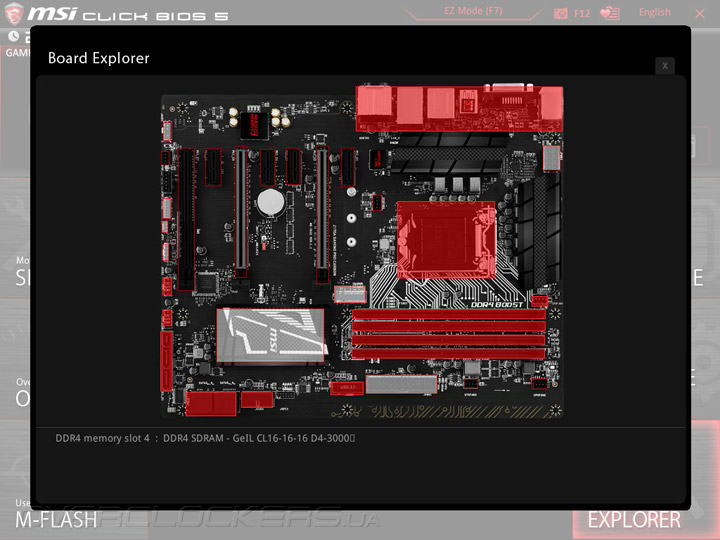

Есть где хранить настройки системы — предусмотрено шесть профилей. Отлично функционировал режим интерактивного осмотра оборудования Board Explorer.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

Комплектное ПО

В комплекте с платой присутствует бонусное ПО для звуковой и сетевой подсистем.

  Программное обеспечение
Фирменное Command Center, Fast Boot, Live Update 6, M-Cloud, RAMDisk, Super Charger, MSI Gaming APP
Звуковое Nahimic
Сетевое Gaming Lan Manager
Дополнительное Intel Extreme Tuning Utility, CPU-Z MSI GAMING

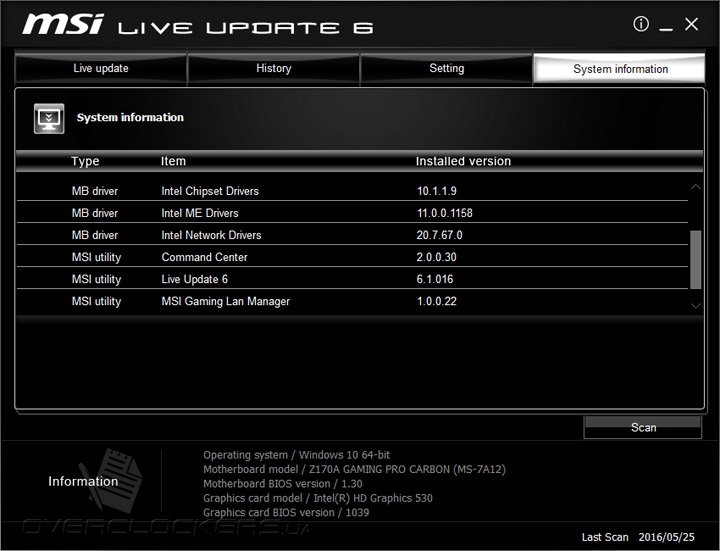

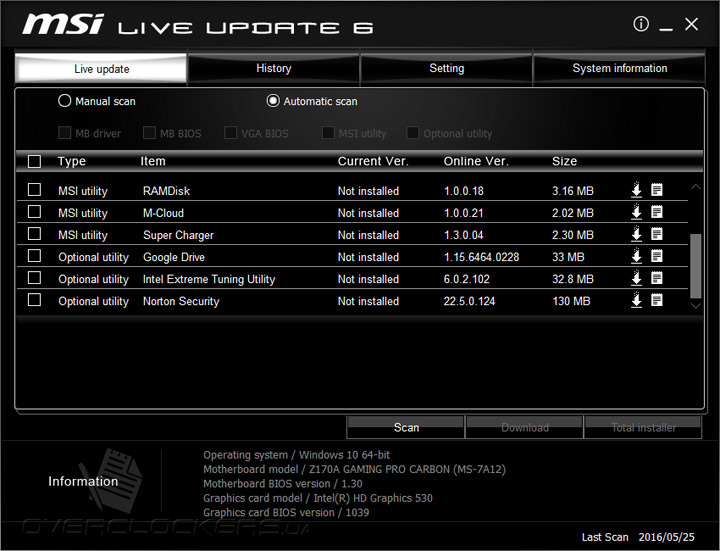

Фирменная утилита Live Update 6 поможет загрузить необходимые драйверы и программы из Сети.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

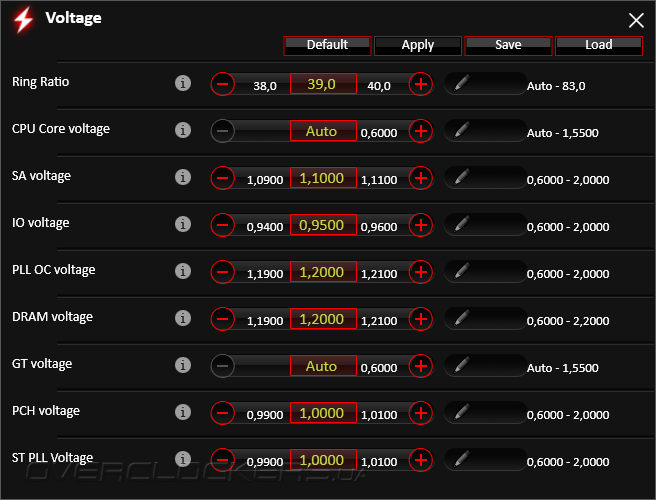

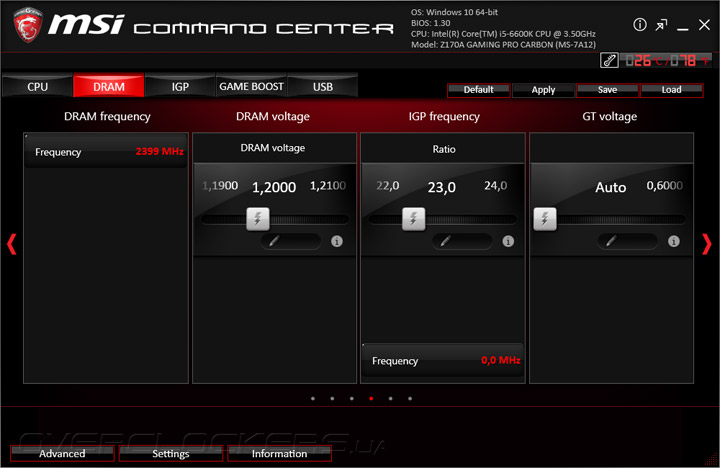

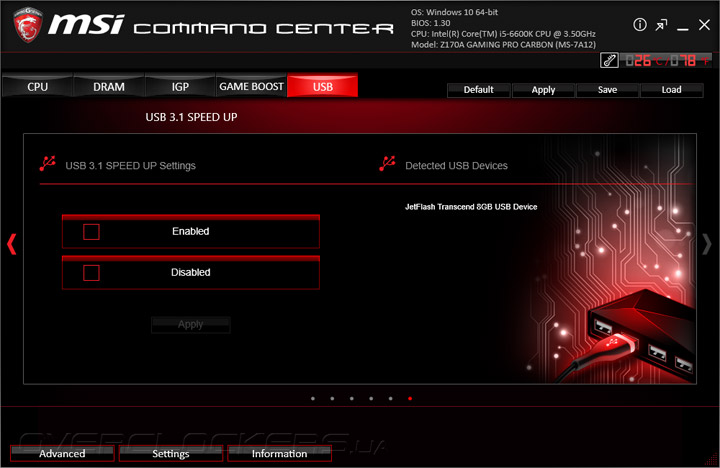

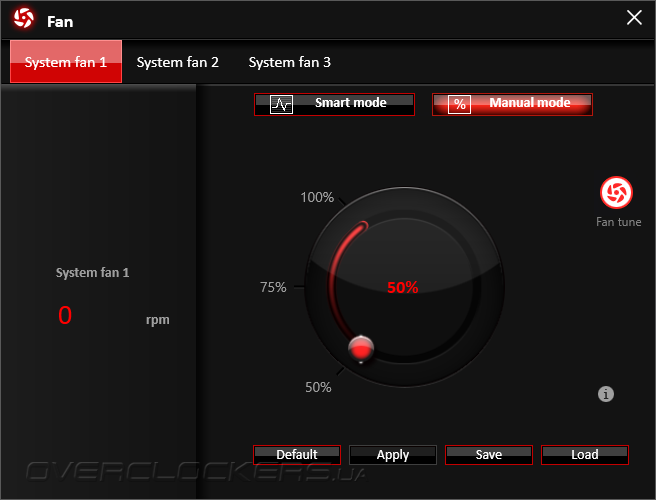

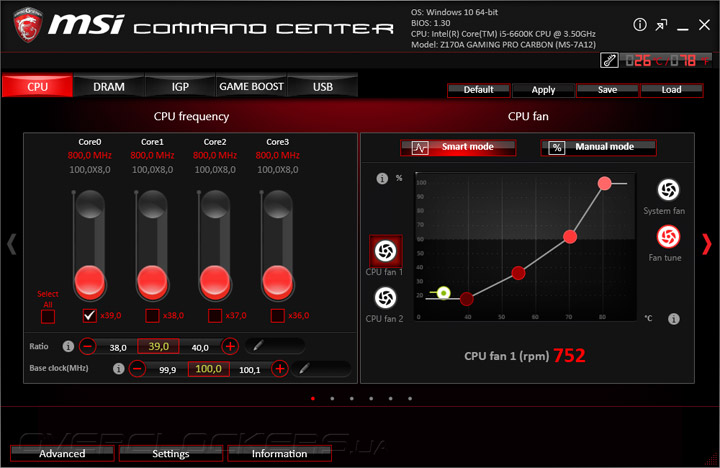

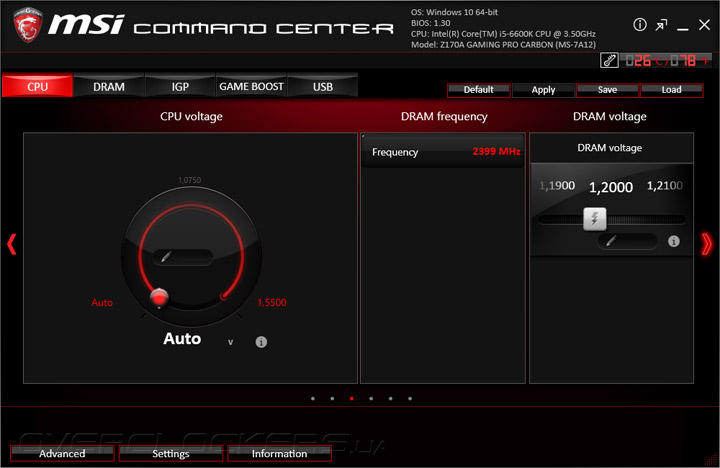

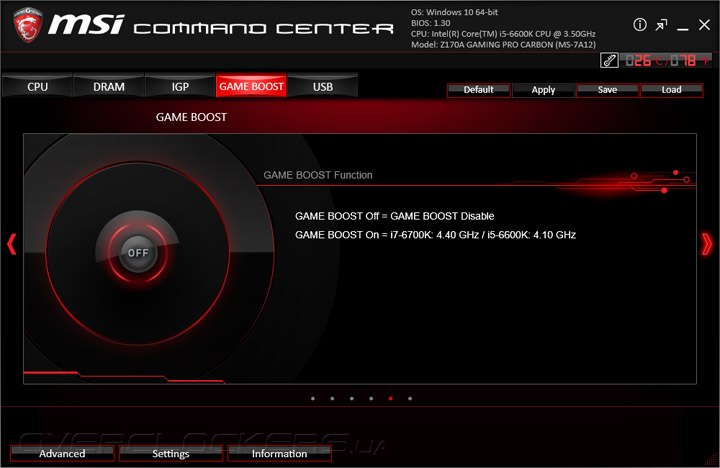

Command Center позволит сориентироваться в настройках системы без обращения к среде UEFI.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

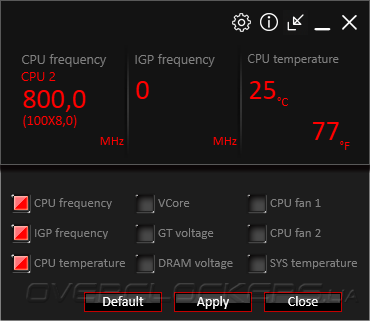

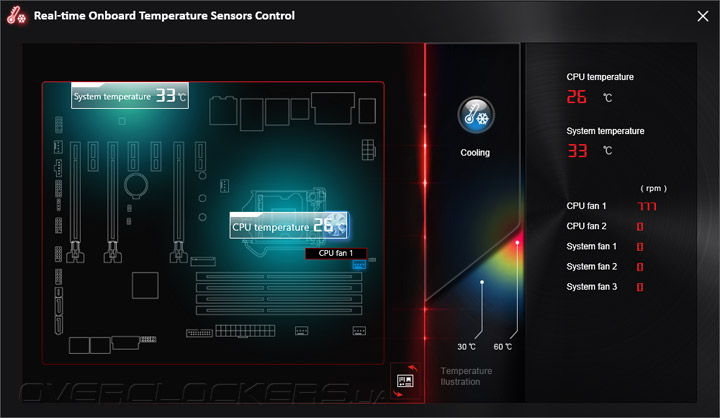

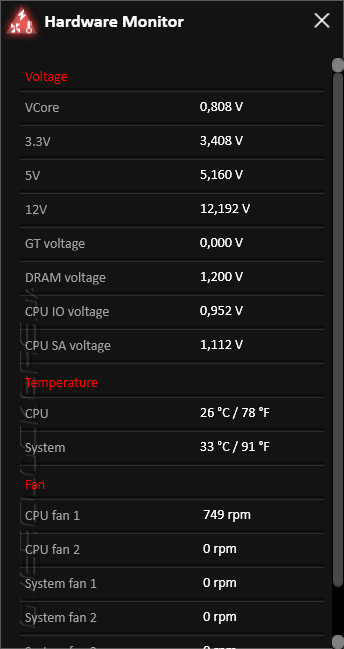

Есть несколько способов контроля за важными параметрами в режиме реального времени.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

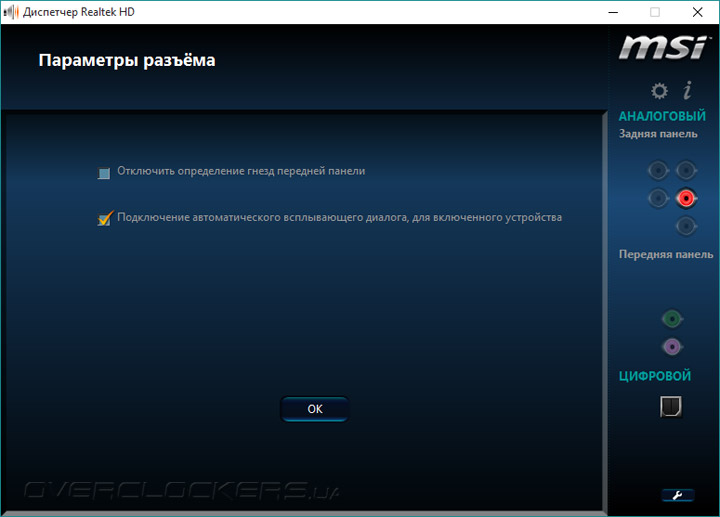

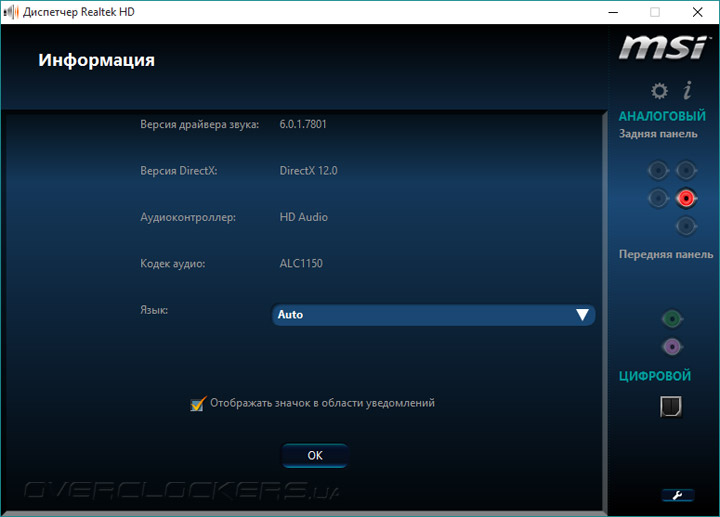

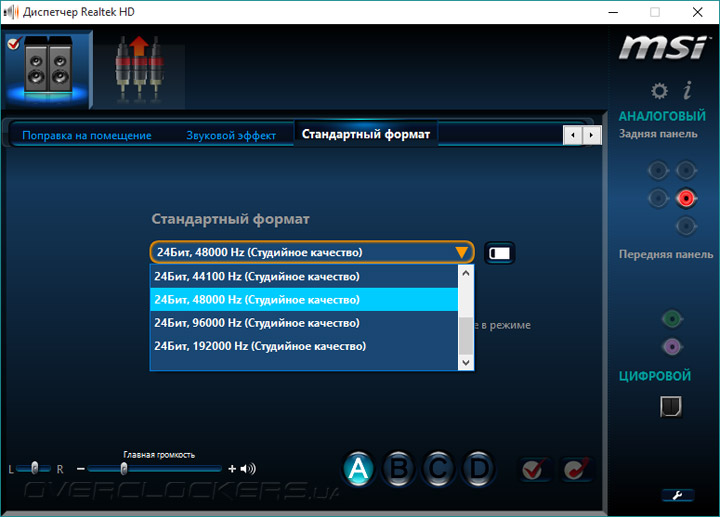

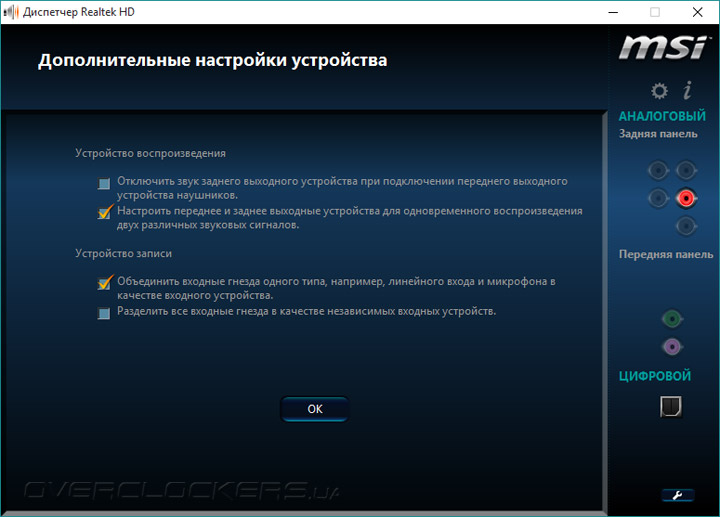

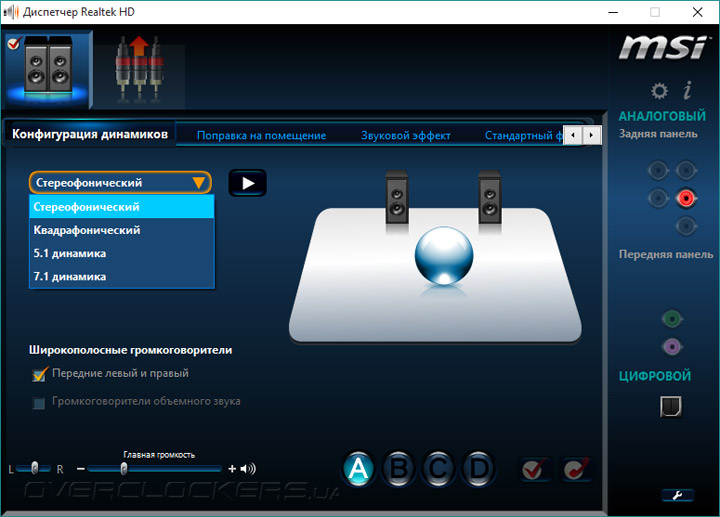

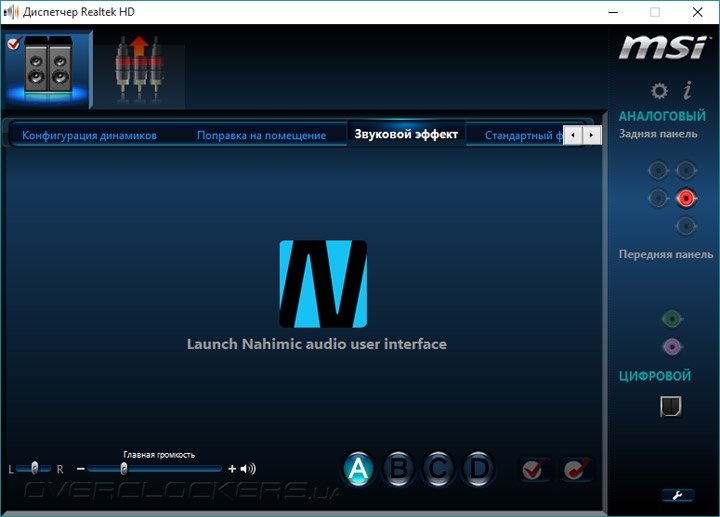

За настройки и режимы работы кодека отвечает фирменный конфигуратор Realtek.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

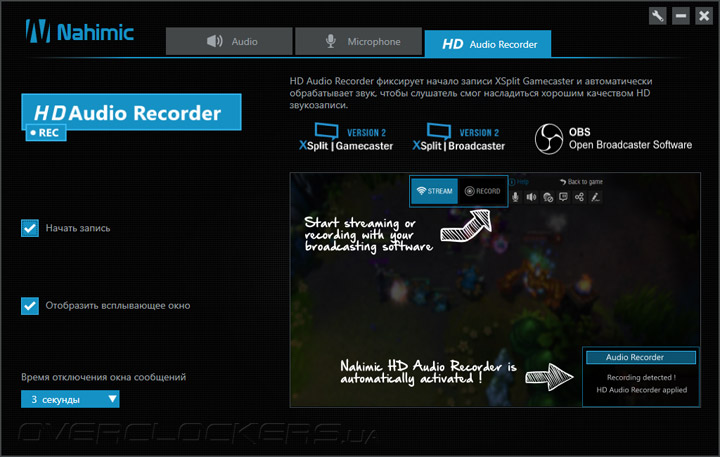

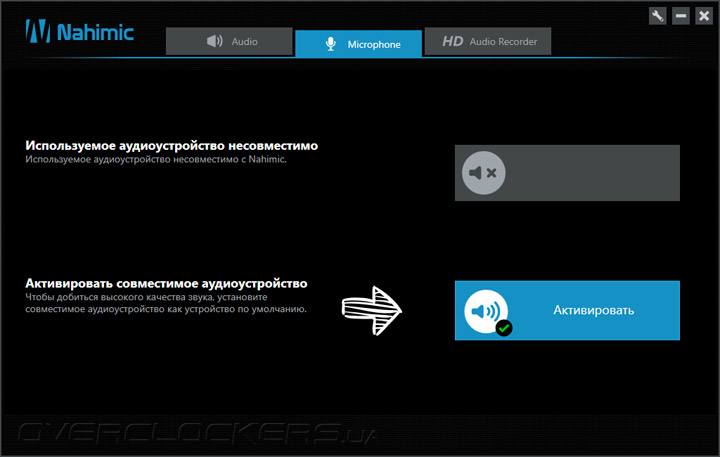

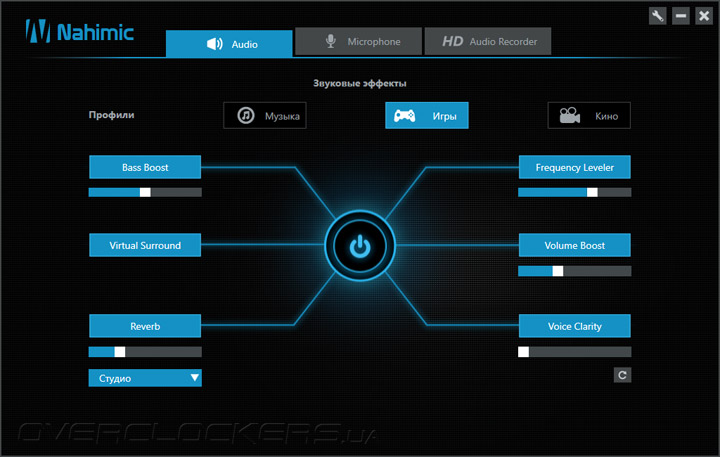

Улучшить звучание призвана специализированная утилита Nahimic. В ней есть несколько профилей и возможность собственноручно повлиять на подачу звукового материала.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

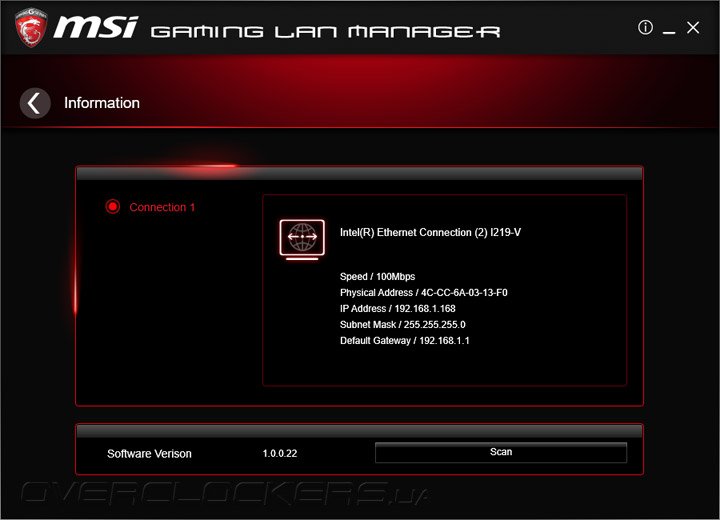

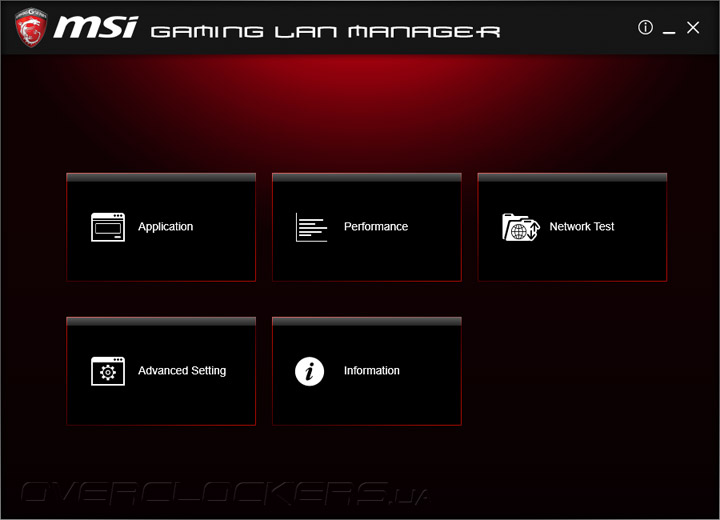

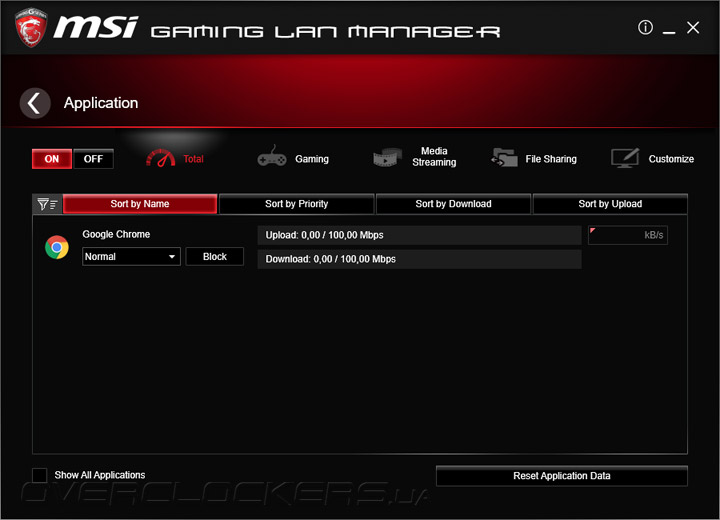

Разобраться с распределением приоритетов среди сетевых приложений поможет Gaming Lan Manager. Здесь также можно подобрать готовый профиль для текущего сценария использования системы, либо же внести необходимые изменения самому.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

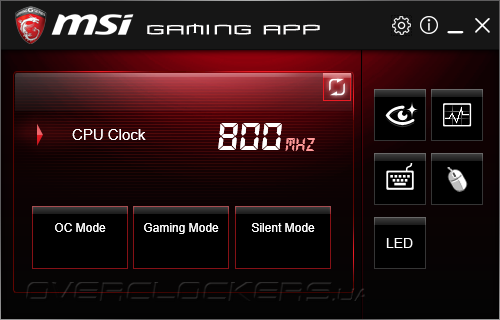

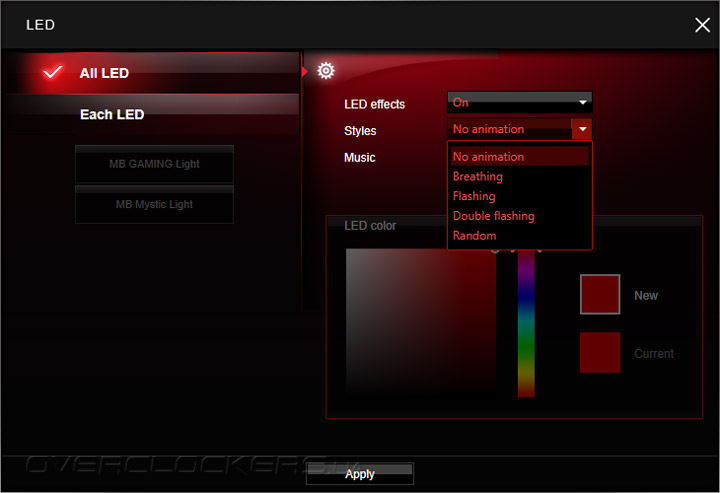

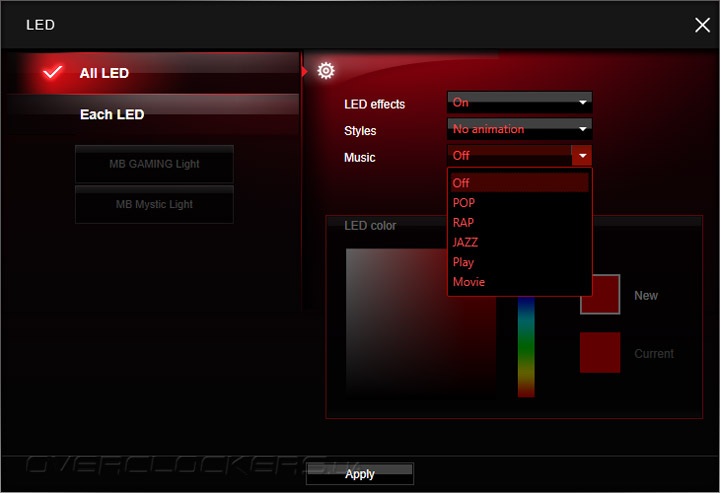

В состав MSI Gaming APP включен модуль по управлению подсветкой.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

Изначально активирован общий режим настройки. Можно использовать несколько циклов с анимацией или же привлечь систему реагировать на звуковые события многими способами, в зависимости от профиля.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

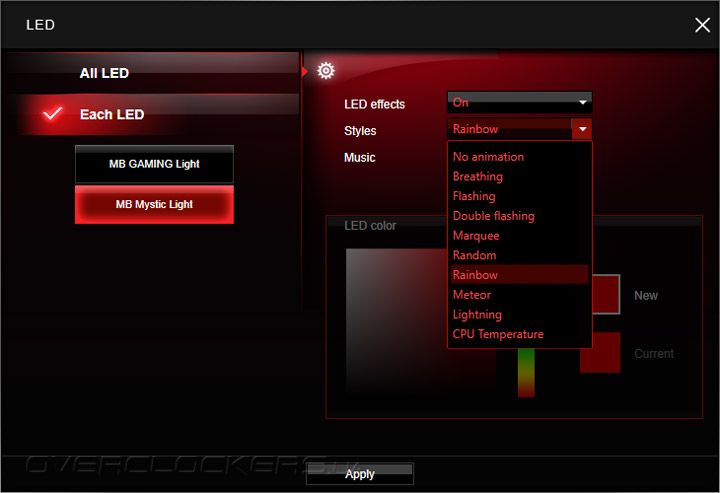

Изменить цвет можно только для боковой грани близь слотов памяти. Для этого придётся углубиться в настройки. Кроме этого, появится куда больше готовых сценариев анимации. К слову, остальную часть платы, сияющую в это время монотонным красным цветом, можно отключить.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon
