Обзор материнской платы MSI Z170A SLI Plus. Знакомство с серией моделей Pro

Сотрудники компании MSI держат руку на пульсе событий, привнося с каждым поколением материнских плат что-то новое в собственную номенклатуру. В новостной ленте или витринах магазинов уже не станут удивительными продукты серии Eco, а линейка Gaming является практически визитной карточкой вендора. И вот теперь «обыкновенные» материнские платы вошли в новую группу Pro, где производитель обещает впредь не использовать сложные названия и добавочные суффиксы.

Участница обзора весьма сильно напоминает удачную модель прошлого поколения — MSI Z97S SLI Krait Edition. В тот раз я высказал предположение о появлении отдельной категории устройств, где «игровая» составляющая отойдёт на второй план, а главной ролью станет чистая производительность и готовность к разгонным мероприятиям. На сегодня этому не суждено осуществится, изделия серии Krait составили компанию другим «игровым» материнским платам, там они выполняют роль имиджевых устройств белой расцветки. В то же время новинка выглядит весьма интригующе; в ней избавились от лишних контроллеров, добавлен лишь USB 3.1 в виде гнезда типа C на задней панели. Не стали распаивать SATA-E, обошлись без слотов PCI, но предусмотрели вариант использования устаревших интерфейсов COM и LPT, заготовив на PCB соответствующие колодки.

MSI Z170A SLI Plus

Вместе с тем, не забыли про компактный M.2 в числе одного гнезда, в роли кодека используется старшая модель от Realtek — ALC1150, без яркого оснащения. А главное, весьма убедительный вид имеет область VRM. Набор основных характеристик продукта собран в таблице:

Модель MSI Z170A SLI Plus (MS-7998 VER:1.1)
Официальная страница продукта в Сети ua.msi.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 2
Порты USB 1 х 3.1 Gen2 (1 разъём на задней панели (типа C), ASM1142)
6 х 3.1 Gen1 (2 разъёма на задней панели, Z170)
6 x 2.0 (2 разъёма на задней панели, Z170)
SATA Express
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA)
2х Texas Instruments OPA1652
S/PDIF
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA LED), Thunderbolt header, LPT header, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI
Цена в рознице, $ ~173

Удивить может наличие двух гнёзд PS/2, видимо, такие особенности у рабочих продуктов до сих пор кем-то востребованы. В итоге получилось добавить на заднюю панель всего четыре выхода USB типа А и ещё одно есть типа С, всего пять, что кому-то уже может и не хватить.

Упаковка и комплектация

Оформление — верх строгости. Чёрная коробка с серыми под армейскую сталь надписями. Никаких узоров и рисунков.

MSI Z170A SLI Plus

Тыльная сторона не содержит никаких фото, здесь есть реклама фирменных технологических подходов. Известно о наличии M.2, гнезда USB 3.1 типа C на задней панели, готовности работать со скоростными наборами ОЗУ и других особенностях. В самом низу находится небольшая таблица с характеристиками с схематическое изображение задней панели.

MSI Z170A SLI Plus

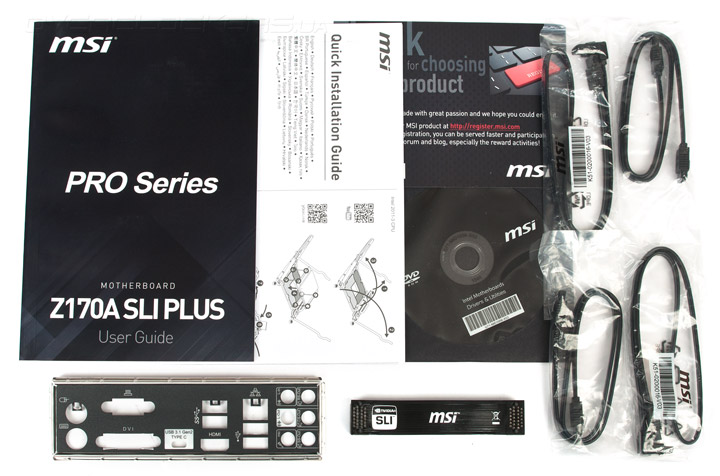

Внутри коробки есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • карта регистрации покупателя;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт.
MSI Z170A SLI Plus

На мой взгляд, комплект поставки содержит всё необходимое, принимая во внимание сегментное и ценовое позиционирование продукта.

Внешний вид

Используется чёрный текстолит, чёрные гнёзда и чёрные же радиаторы. Строгость разбавляет небольшое присутствие металлических частей свойственного им цвета. Сразу и не сказать, что продукт не имиджевый, а, наоборот, вне «особых» серий. Радует полноценный, согласно стандартам ATX, размер изделия.

MSI Z170A SLI Plus

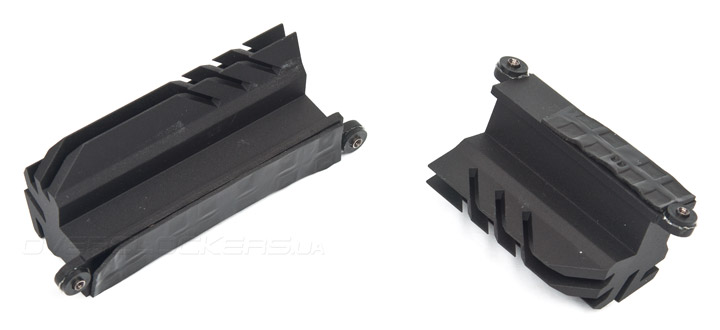

Электронные элементы на задней стороне отсутствуют. Применяется надёжный винтовой способ крепления радиаторов.

MSI Z170A SLI Plus

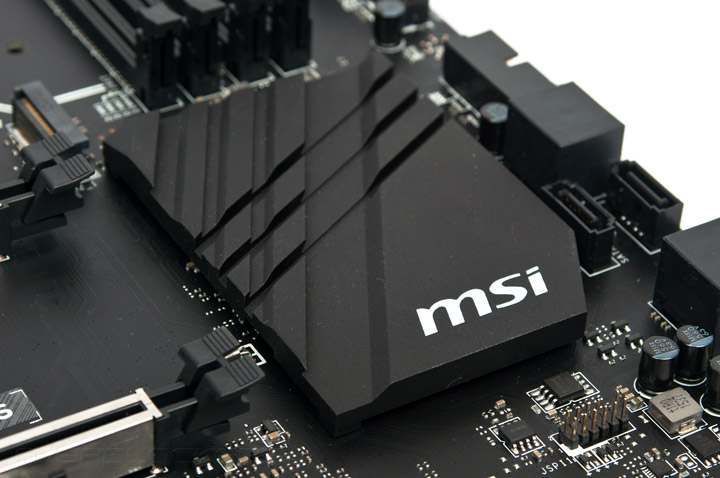

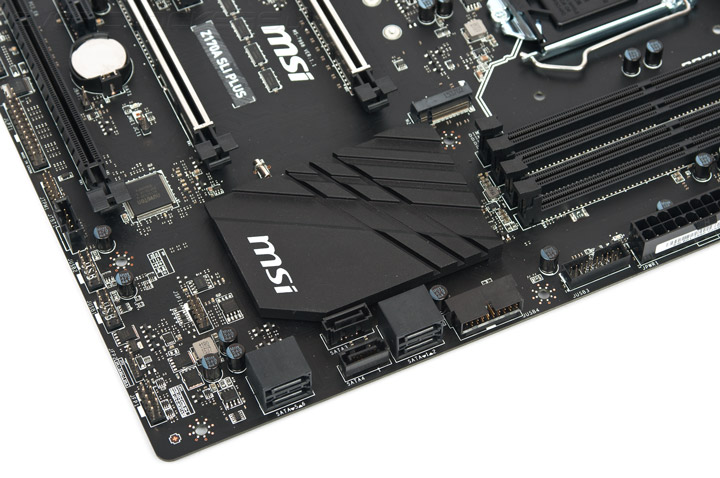

Системную логику охлаждает массивный элемент из металлического сплава.

MSI Z170A SLI Plus

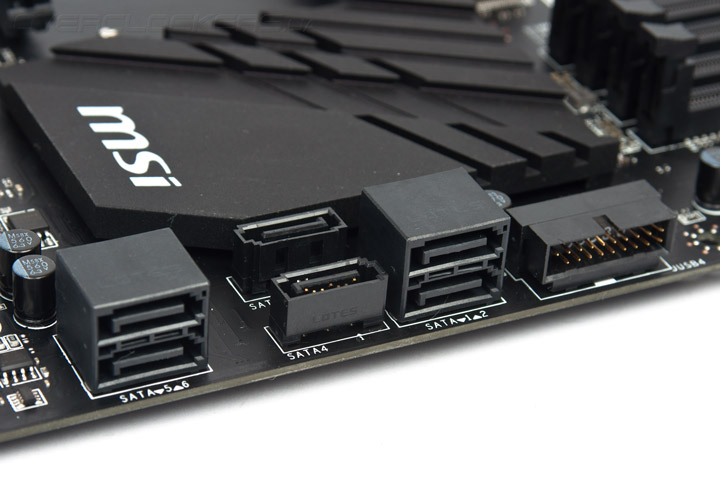

Интерфейса SATA-E нет, из разъёмов SATA есть четыре классических наклонённых и два перпендикулярных к поверхности платы, это делает продукт более универсальным, для лучшей совместимости с корпусами и габаритными картами расширения.

MSI Z170A SLI Plus

Подобным образом подошли и к USB последней третьей ревизии — есть два разных вида гнёзд.

MSI Z170A SLI Plus

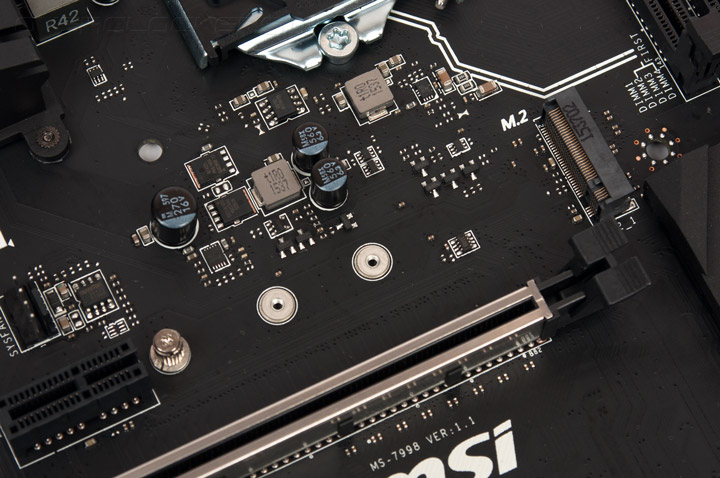

Современный накопитель может быть подключен через интерфейс типа M.2.

MSI Z170A SLI Plus

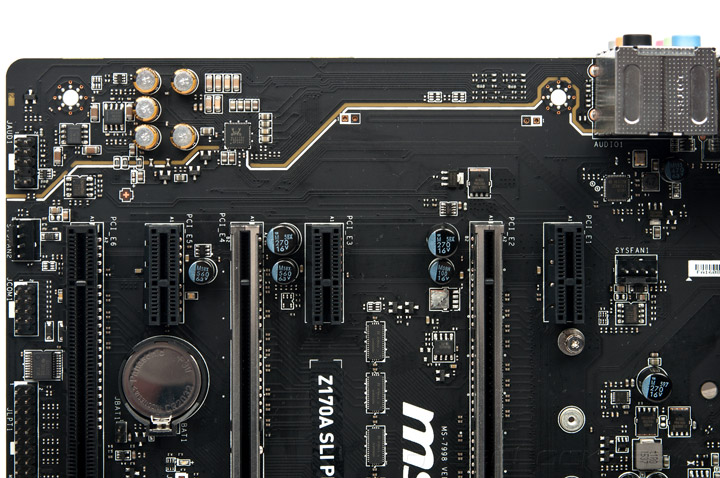

Уже из названия модели известно о возможности организовать систему с конфигурацией видеокарт SLI, для этого предусмотрено разделение шестнадцати линий PCI-E поровну между армированными разъемами. Нижний полноформатный может рассчитывать только на четыре линии, разведенные от PCH. Небольшие слоты имеют прорези для установки более скоростных плат расширения.

MSI Z170A SLI Plus

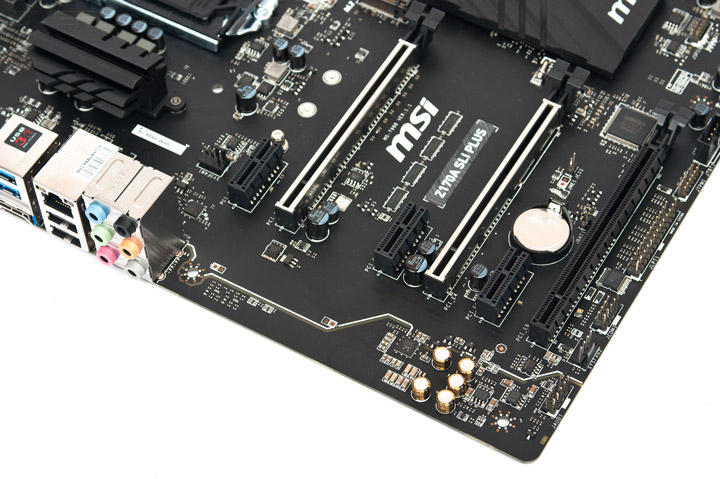

Звуковая система не такая яркая, как у «игровых» моделей, но внимания здесь ей уделили тоже немало. Используется кодек ALC1150 от Realtek, без экранирующих элементов, есть два ОУ и всего пять специальных конденсаторов. Подсветки изолирующего участка нет. Впрочем, индикаторов на плате совсем немного. Это новый комплекс диагностических диодов EZ Debug LED и ещё один, ответственный за индикацию активности XMP, все они находятся у правого края платы.

MSI Z170A SLI Plus

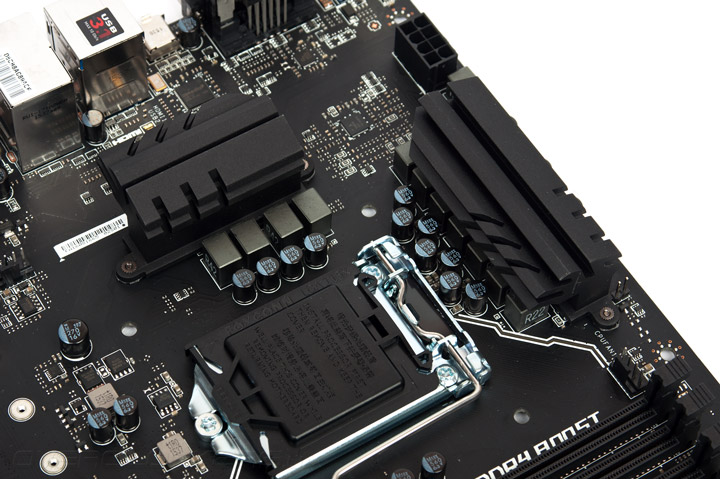

Радиаторы силовых элементов компактные, кулер установился без всяких затруднений. Доступ к гнезду вентилятора на плате не самый обычный, но сложностей это тоже создавать не должно.

MSI Z170A SLI Plus

Контакт силовых элементов посредством традиционной термопрокладки с радиаторами хороший.

MSI Z170A SLI Plus

Схема стабилизатора питания построена вокруг вездесущего ISL95856 производства Intersil Corporation. Для нужд ГП используется три канала, а для ЦП — четыре. Внутри имеются три драйвера (1+2), недостающие четыре реализованы дискретными моделями. Для процессора используется удвоенное число элементов для каждого из четырёх каналов, а вот графика обошлась парой транзисторов на канал. Распаяны модели PK616BA и PK632BA от Niko Semiconductor.

MSI Z170A SLI Plus

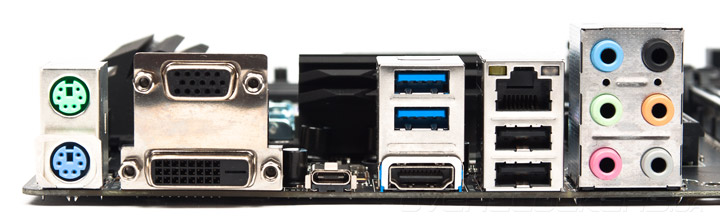

По задней панели можно понять замысел разработчиков приблизить продукт ближе к корпоративной среде. Четыре классических разъема USB (типа A) — необходимый минимум на сегодня, есть и традиционный набор из трёх видеовыходов. Конвертера уровней сигналов для HDMI не предусмотрено, потому, думаю, требования к качеству сигнала увеличатся. Здесь находится контроллер ASM1142 для выхода типа C самой скоростной версии USB 3.1.

MSI Z170A SLI Plus

Предварительный осмотр продукта только укрепил веру в его готовность к разгонным мероприятиям, да и периферийная оснастка бедной не является и вполне может составить базу для обычного компьютера, пользователь которого не предъявляет высоких требований к отдельно взятым элементам. Немаловажным будет знакомство с программной составляющей модели.
