Обзор материнской платы MSI Z170A Gaming Pro Carbon. На пути к сердцам геймеров

Разгонный потенциал

Для тестов использовался обычный розничный Core i5-6600K с посредственным разгонным потенциалом, не прошедший процедуру «скальпирования».

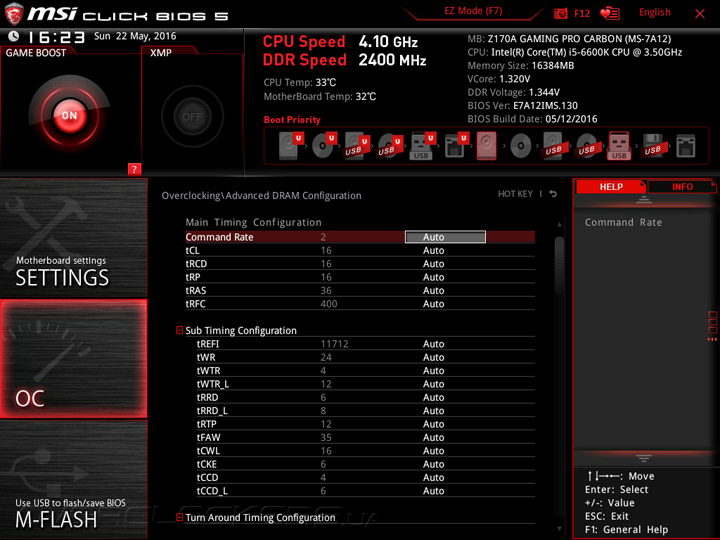

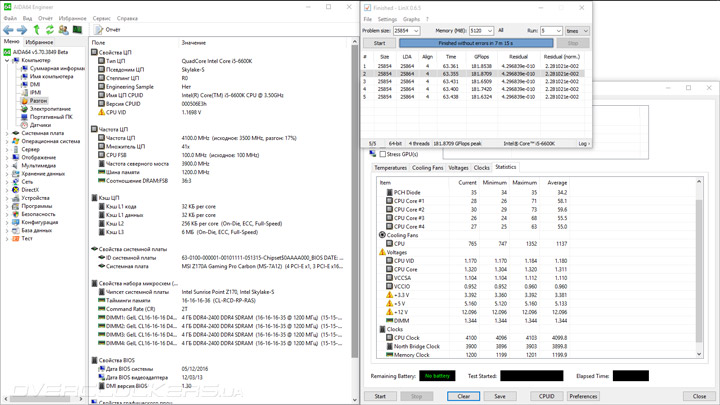

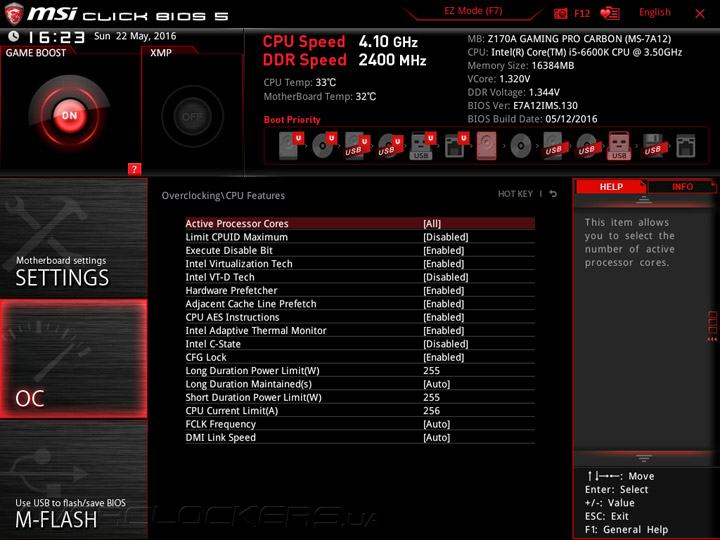

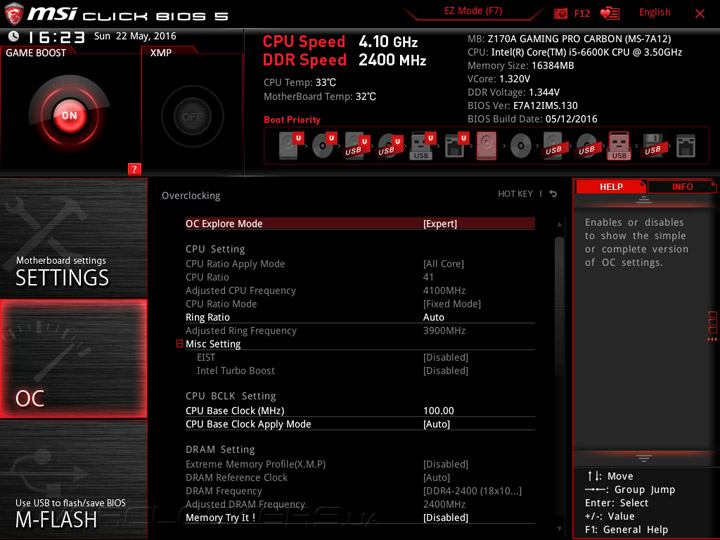

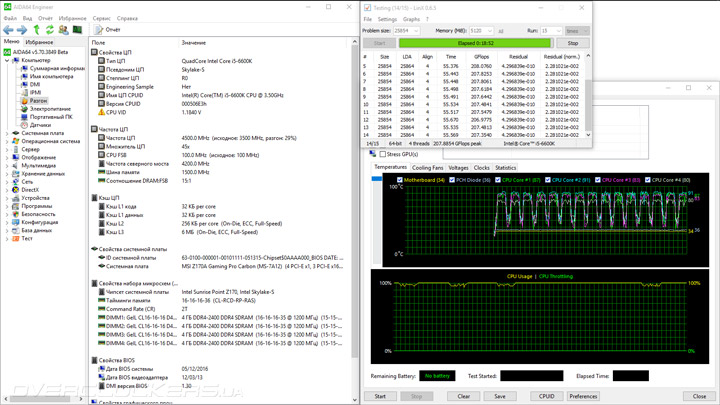

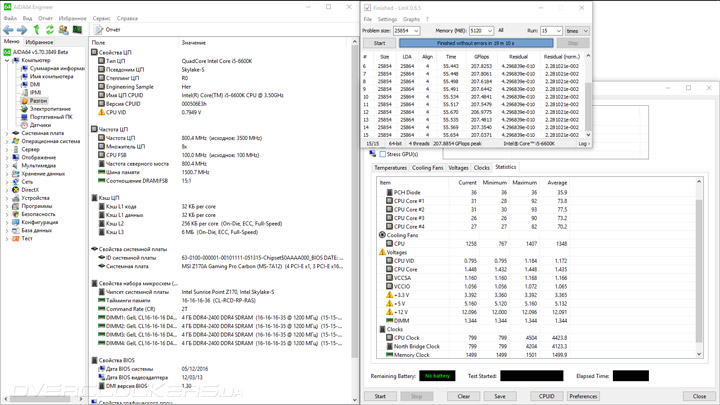

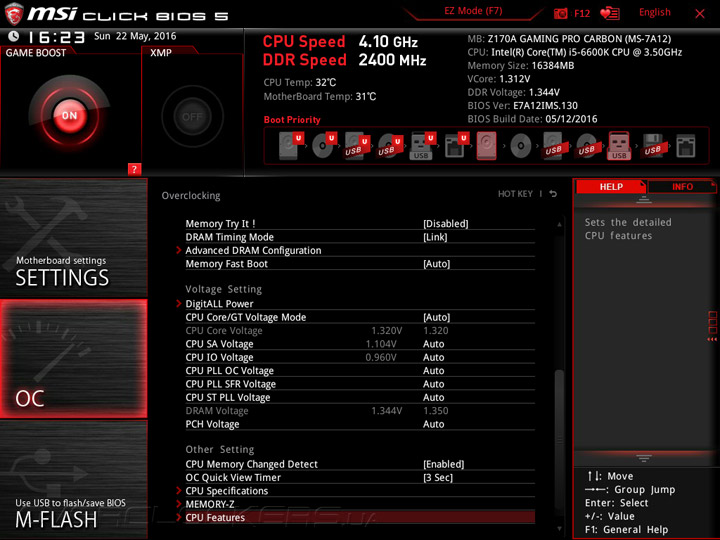

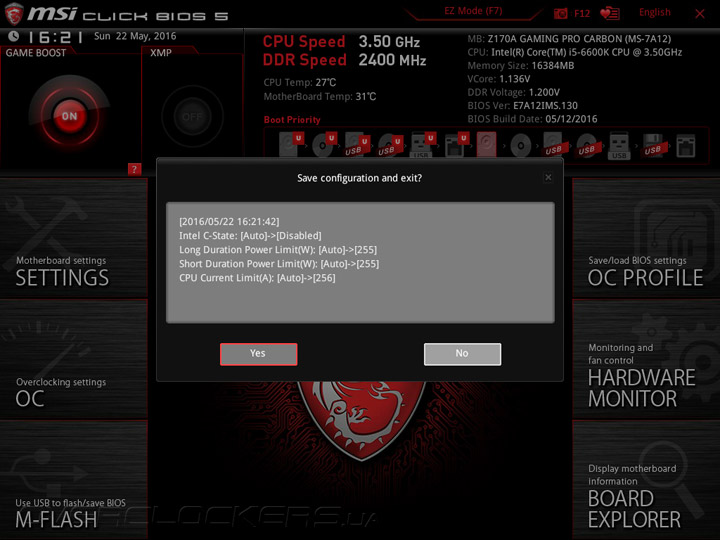

Механизм повышения быстродействия системы в один клик имеет один готовый профиль, с ним система работала стабильно.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

Данные по этому режиму занесены в таблицу:

  Фирменный разгон от MSI
Название Game Boost Стандарт
CPU Frequency 4,1 ГГц 3,9 ГГц
CPU Core Voltage до 1,32 В до 1,2 В
CPU SA Voltage 1,11 В 1,05 В
CPU IO Voltage 0,96 В да
Энергосбережение фиксированный множитель нет
Ring Frequency 3,9 ГГц да
DRAM Frequency 2,4 ГГц да
DRAM Voltage 1,35 В 1,2 В
Задержки 16-16-16-36-2T 15-15-15-35-2T
MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

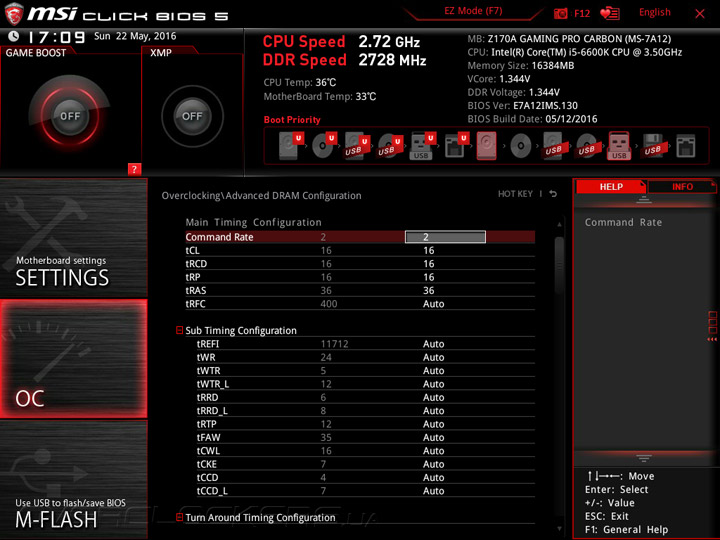

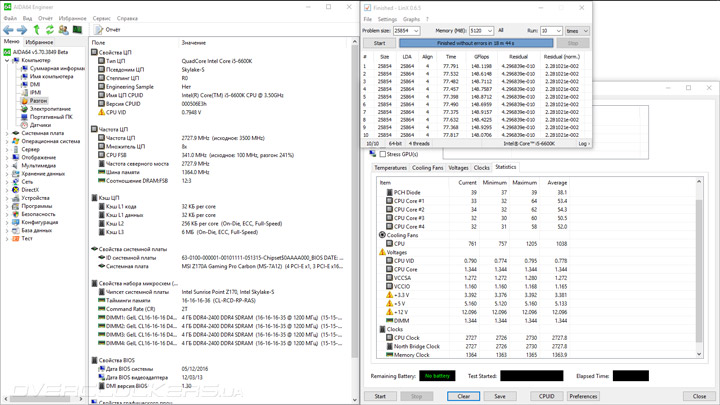

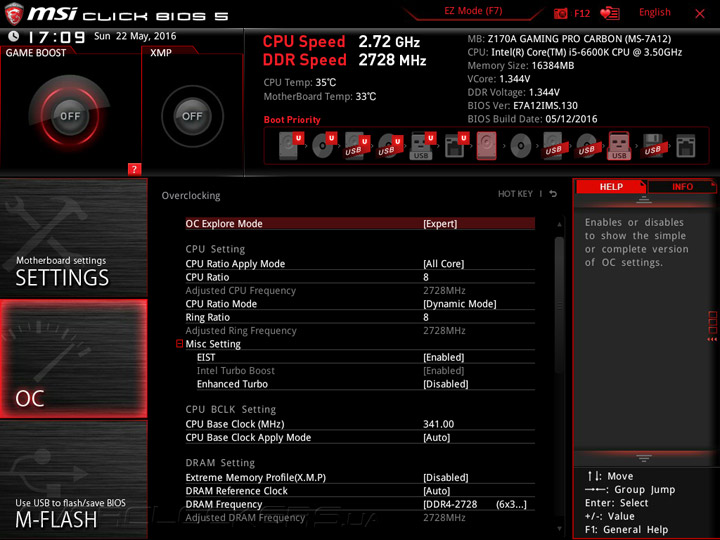

Работа с максимальным значением опорной частоты, доступном в UEFI, также оказалась беспроблемной.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon
Разгон BCLK 341 МГц
CPU Frequency x8 = 2728 МГц
CPU Core Voltage 1,35 В
CPU SA Voltage 1,25 В
CPU IO Voltage 1,15 В
Ring Frequency x8 = 2728 МГц
DRAM Frequency x8 = 2728 МГц
DRAM Voltage 1,35 В
Задержки 16-16-16-36-2T
MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

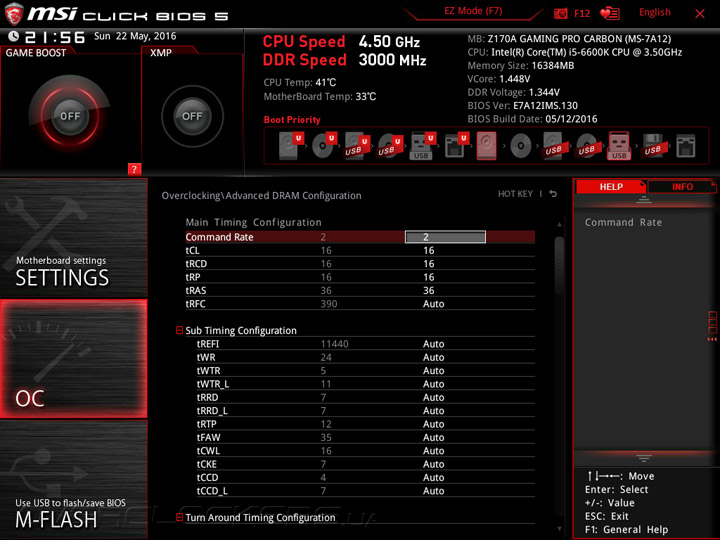

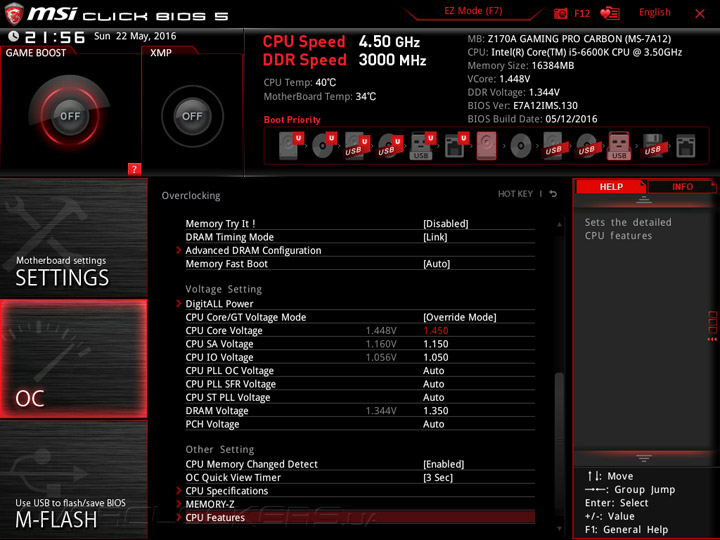

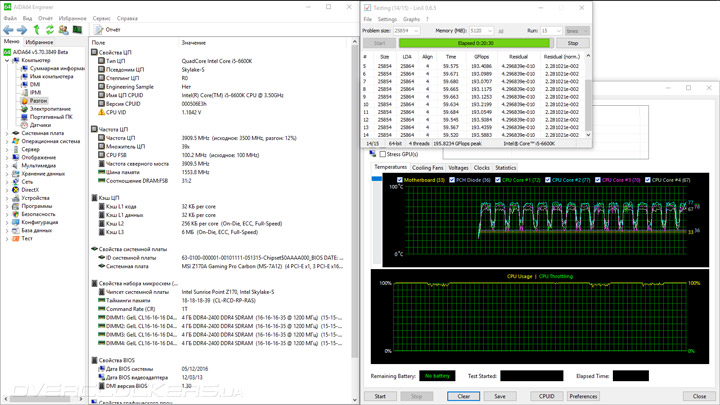

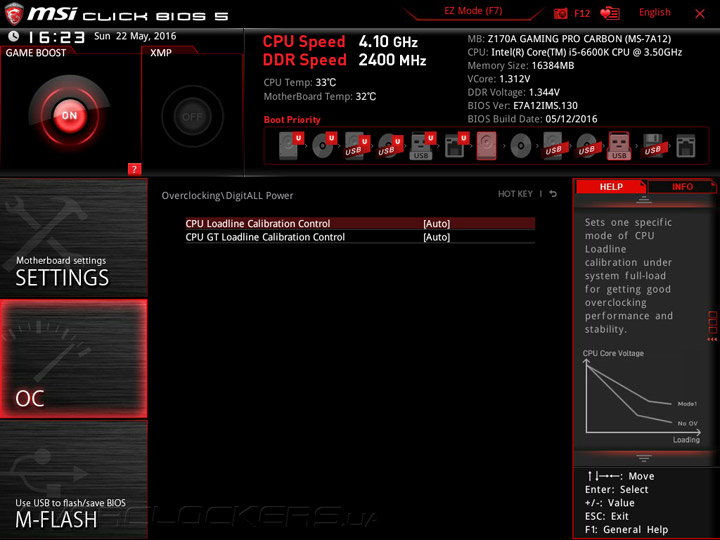

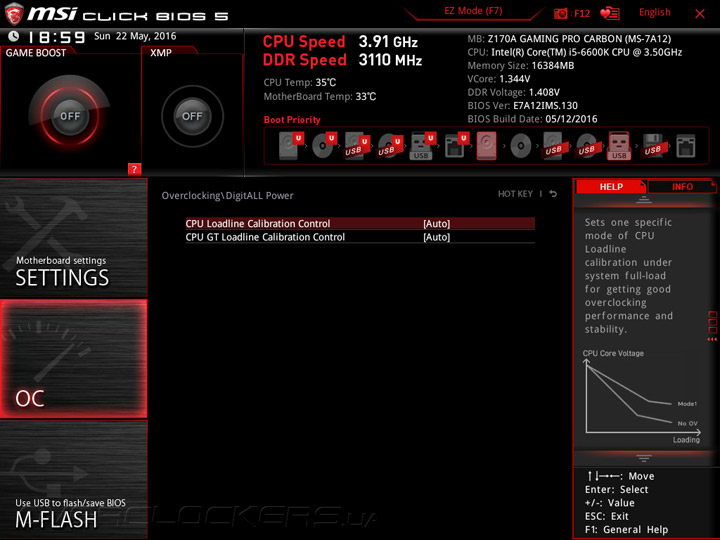

Основным препятствием при разгоне ЦП стал невыдающийся механизм стабилизации напряжения (LLC), есть всего один профиль.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

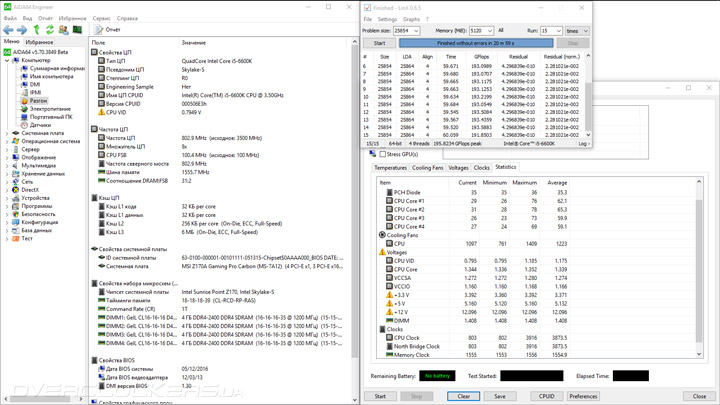

Разгон ЦП Core i5-6600K
CPU Frequency 4,5 ГГц
CPU Core Voltage до 1,45 В
CPU Loadline Calibration Control Mode 1
CPU SA Voltage 1,16 В
CPU IO Voltage 1,06 В
Энергосбережение нефиксированный множитель
Ring Frequency 4,2 ГГц
DRAM Frequency 3,0 ГГц
DRAM Voltage 1,35 В
Задержки 16-16-16-36-2T
Температура VRM, max 105 °С
Температура радиаторов, max 55 °С
Энергопотребление стенда 57–229 Вт
MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

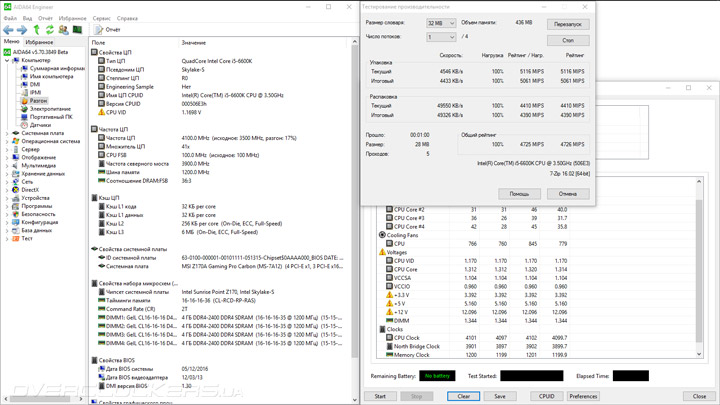

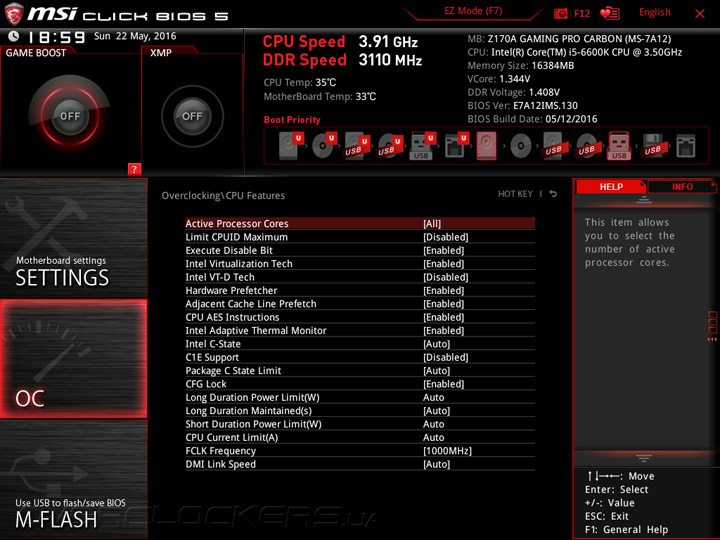

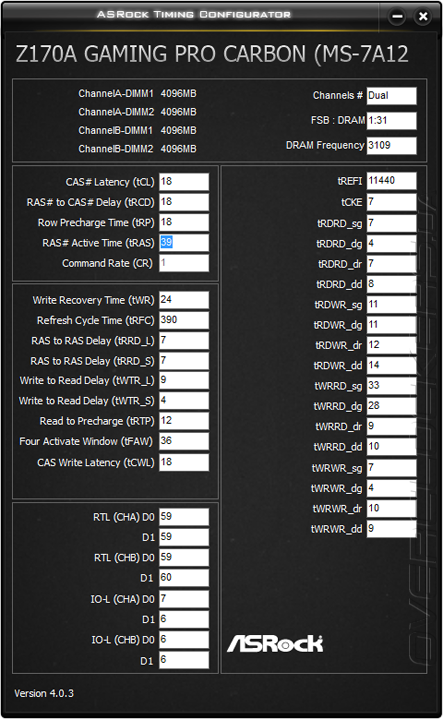

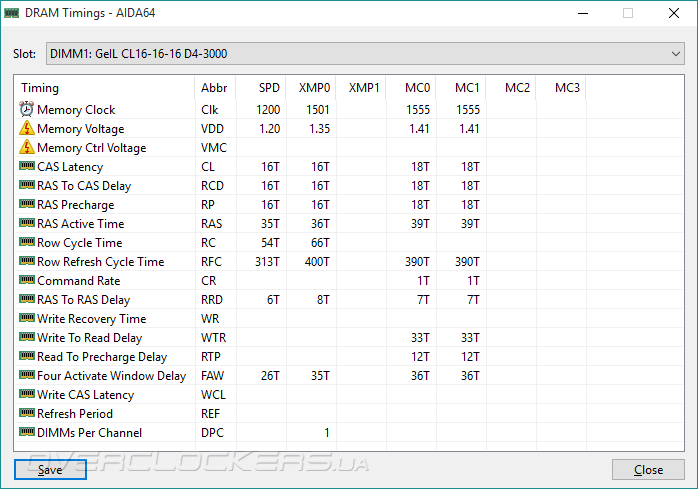

Модули памяти не смогли заработать на положенных им 3,2 ГГц, наиболее вероятной причиной проблем является некорректная обработка настроек второстепенных задержек WTR, они устанавливаются слишком низкими.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

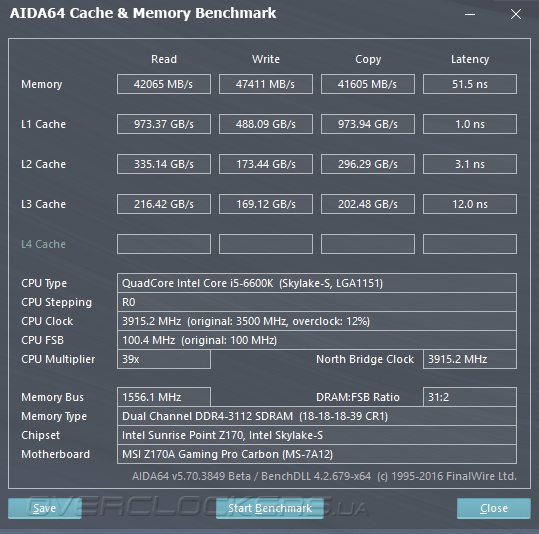

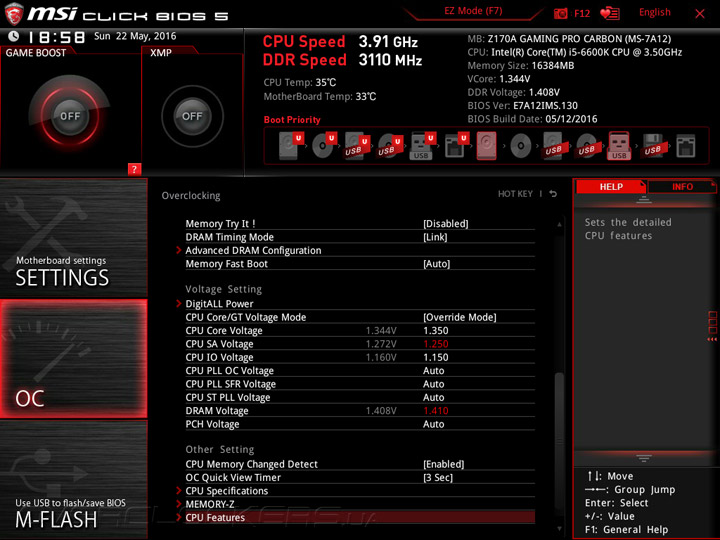

Разгон ОЗУ GeIL Evo Potenza 4x4 ГБ
CPU Base Clock 100,33 МГц
CPU Frequency x39 = 3912 МГц
CPU Core Voltage 1,35 В
CPU SA Voltage 1,25 В
CPU IO Voltage 1,15 В
Ring Frequency x39 = 3912 МГц
DRAM Frequency x31 = 3110 МГц
DRAM Voltage 1,41 В
Задержки 18-18-18-39-1T
MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

Тестовый стенд

В состав стенда вошли:

  • процессор: Intel Core i5-6600K (3,5 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: GeIL GPR416GB3000C16QC (4x4 ГБ, 3000 МГц, 16-16-16-36-2T, 1,35 В);
  • видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
  • накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 10 Pro x64 (10.0.10240);
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.70 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • BioShock Infinite (1.1.25.5165);
  • Hitman: Absolution (1.0.447.0);
  • Total War: Attila (1.2.1.0).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13
MSI Z170A Gaming Pro Carbon 1.30 5.70.3849 4.2.679-x64 2.0.2067
ASUS B150M Pro Gaming 0401 5.70.3833 4.2.671-x64 2.0.2067
MSI Z170A Tomahawk 1.40 5.60.3788 4.1.643-x64 1.5.915
ASUS Sabertooth Z170 S 1602 5.60.3755 4.1.643-x64 1.5.915
MSI Z170A XPower Gaming TE 1.51 5.60.3739 4.1.643-x64 1.5.915
ASUS Maximus VIII Impact 1302 5.60.3732 4.1.643-x64 1.5.915
Gigabyte GA-B150-HD3 DDR3 F2 5.60.3716 4.1.643-x64 1.5.915
ASUS Maximus VIII Gene 1202 5.60.3703 4.1.643-x64 1.5.915
ASUS Z170-P D3 0509 5.50.3657 4.1.643-x64 1.5.915
MSI Z170A SLI Plus 1.0E 5.50.3643 4.1.643-x64 1.5.915
ASUS Maximus VIII Extreme 1104 5.50.3643 4.1.643-x64 1.5.915
MSI Z170I Gaming Pro AC 1.34 5.50.3634 4.1.643-x64 1.5.915
Gigabyte GA-Z170XP-SLI F5f 5.50.3626 4.1.643-x64 1.5.915
ASUS Sabertooth Z170 Mark 1 1101 5.50.3620 4.1.643-x64 1.5.915
ASUS H170M-E D3 0702 5.50.3610 4.1.643-x64 1.5.915
Gigabyte GA-Z170M-D3H DDR3 F2 5.50.3604 4.1.643-x64 1.5.915
MSI B150M Mortar C.09 5.30.3561 4.1.643-x64 1.5.915
Gigabyte GA-Z170X-Gaming 3 F3 5.30.3542 4.1.643-x64 1.5.915
ASUS Z170-A 0504 5.30.3521 4.1.643-x64 1.5.915
MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 1.5.915

Результаты тестирования

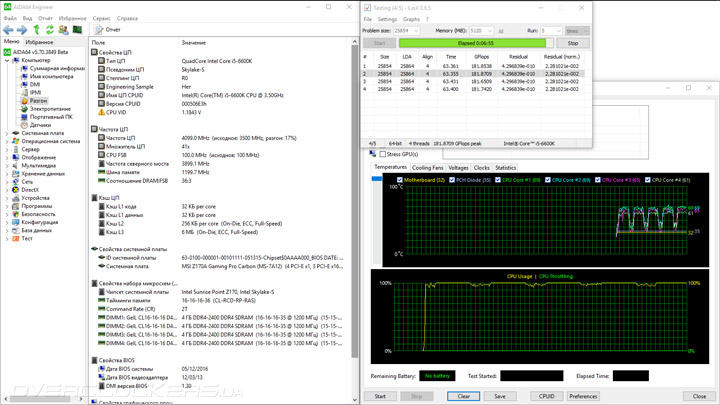

C форсированным профилем XMP процессор работал на частоте 3,9 ГГц при любой нагрузке.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

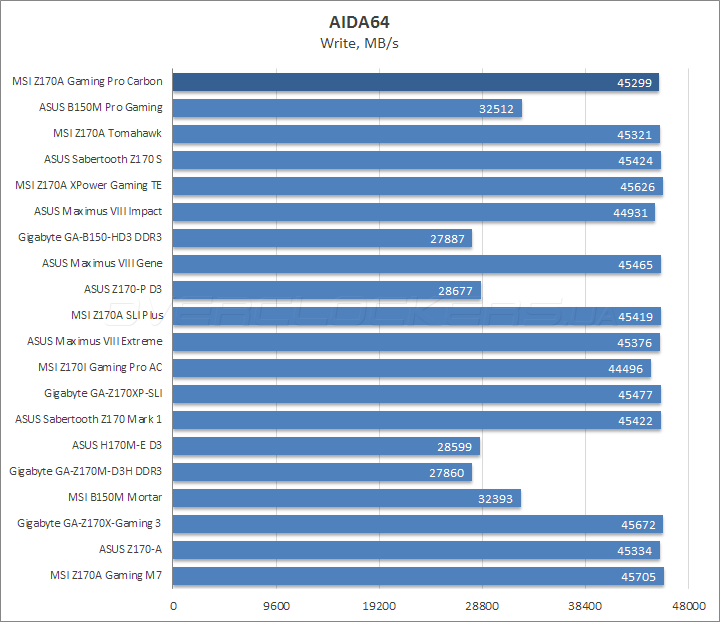

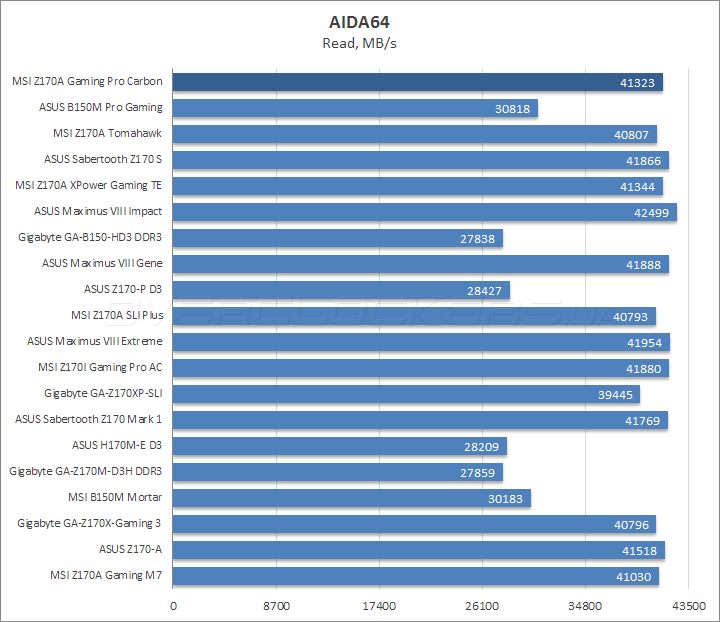

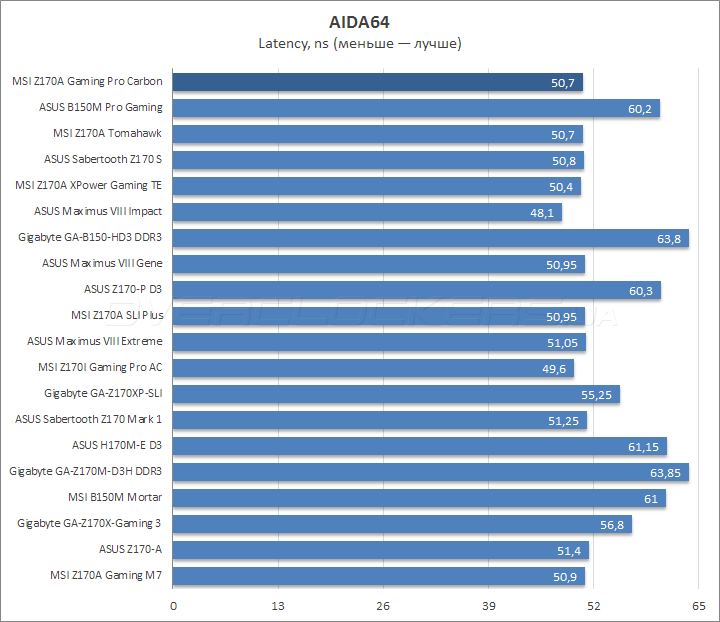

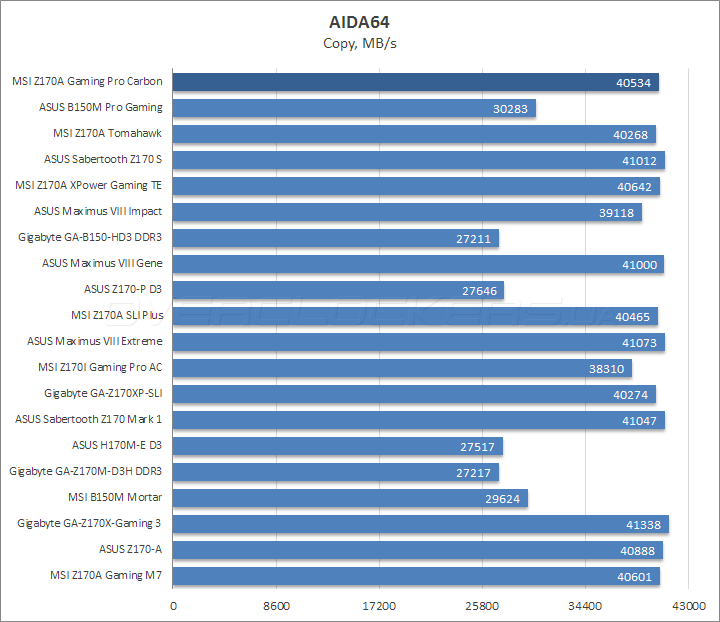

Проблем в работе подсистемы памяти не обнаружено.

MSI Z170A Gaming Pro Carbon

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

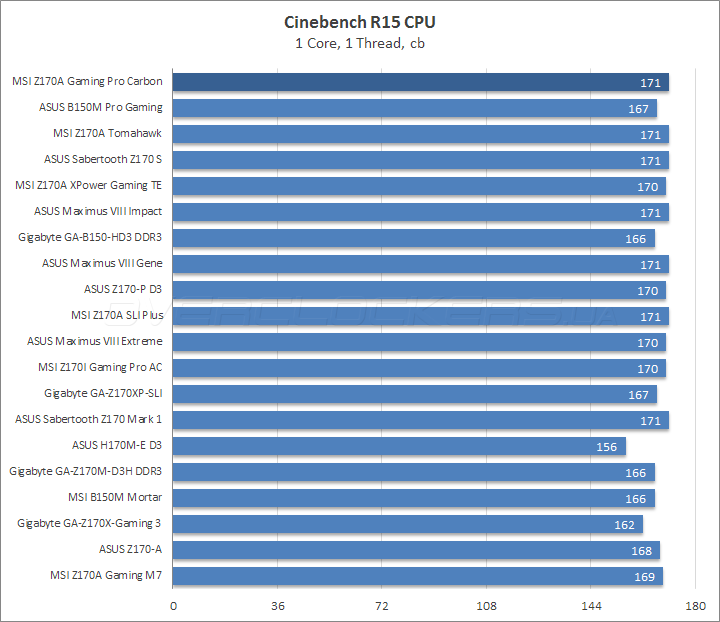

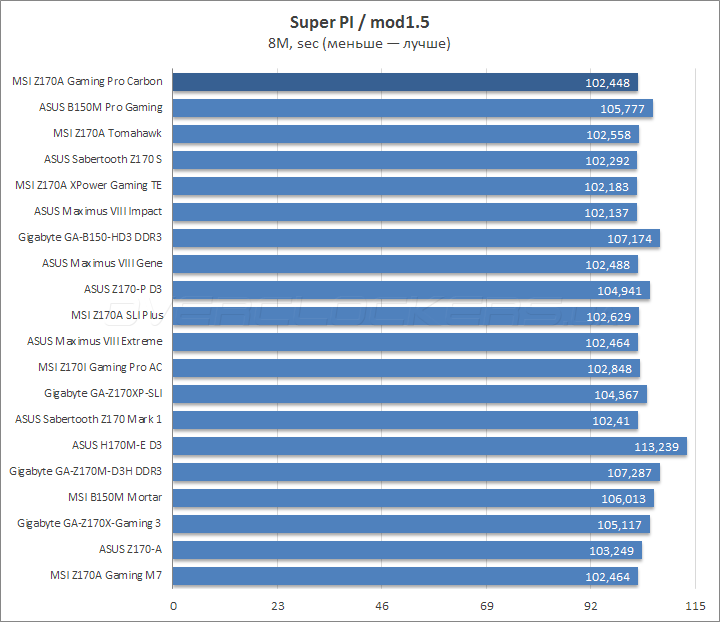

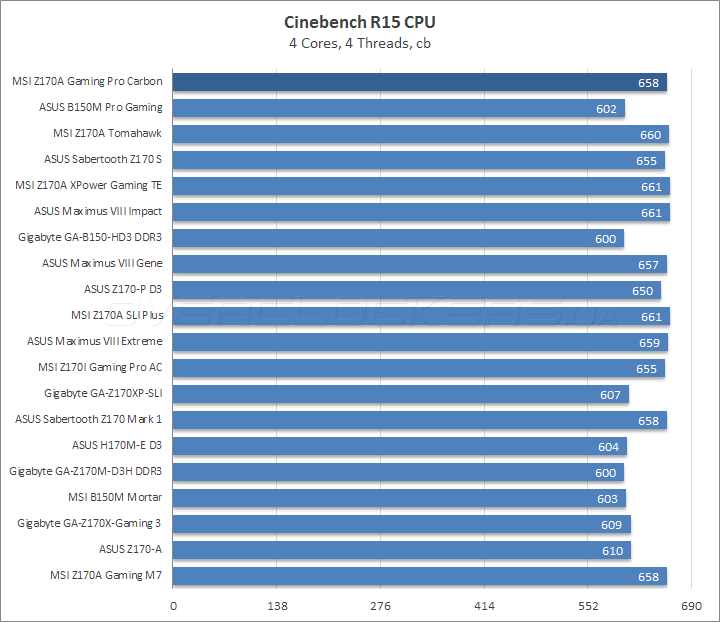

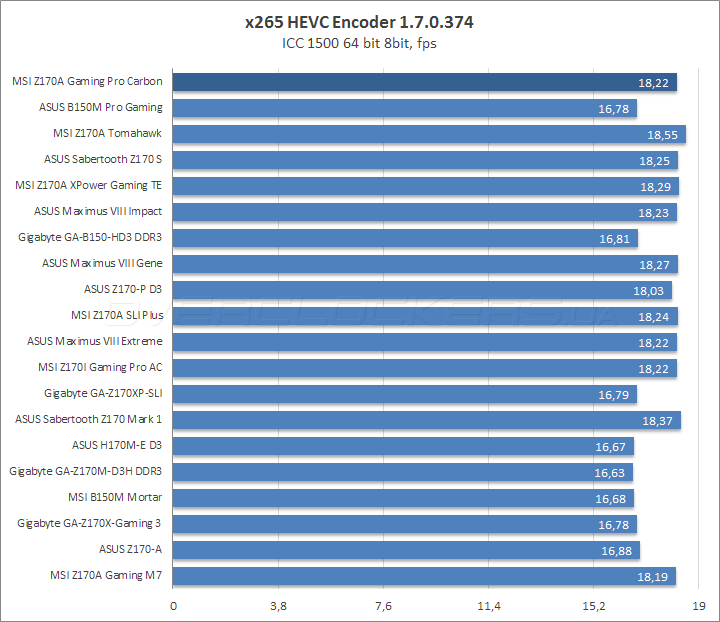

Быстродействие процессора также соответствует действующей частоте — 3,9 ГГц.

MSI Z170A Gaming Pro Carbon

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

MSI Z170A Gaming Pro Carbon

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

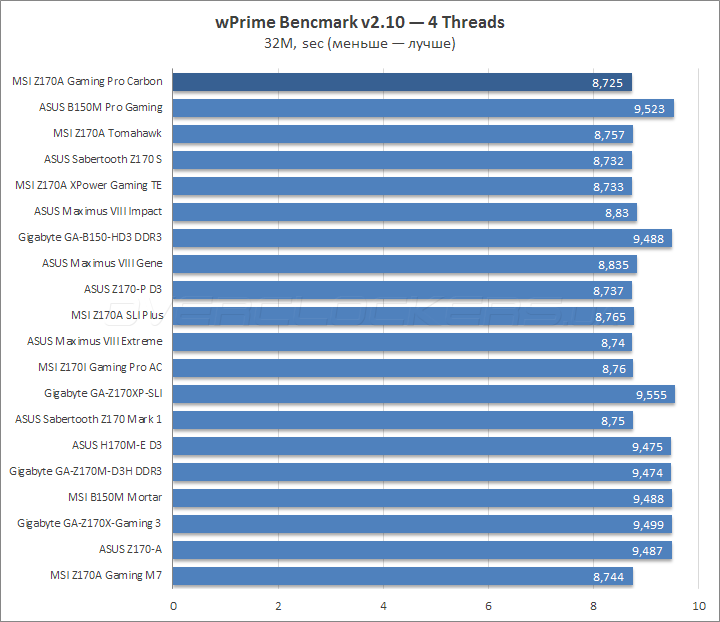

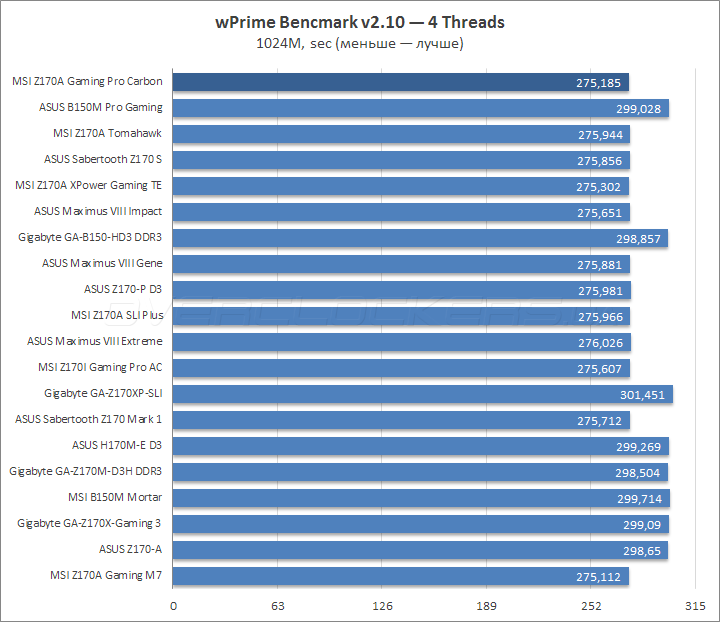

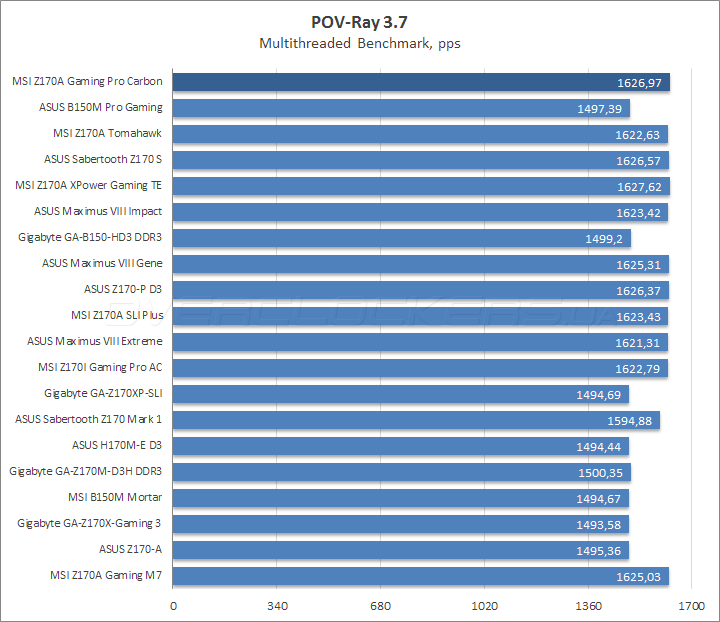

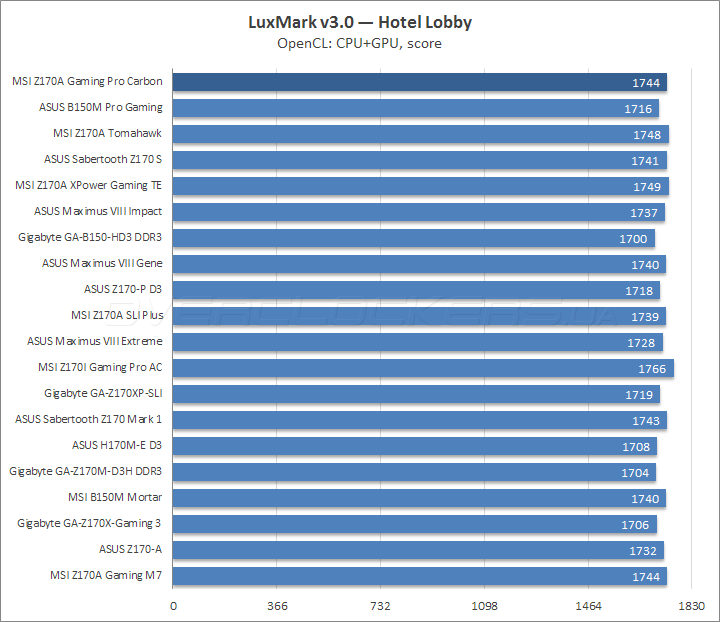

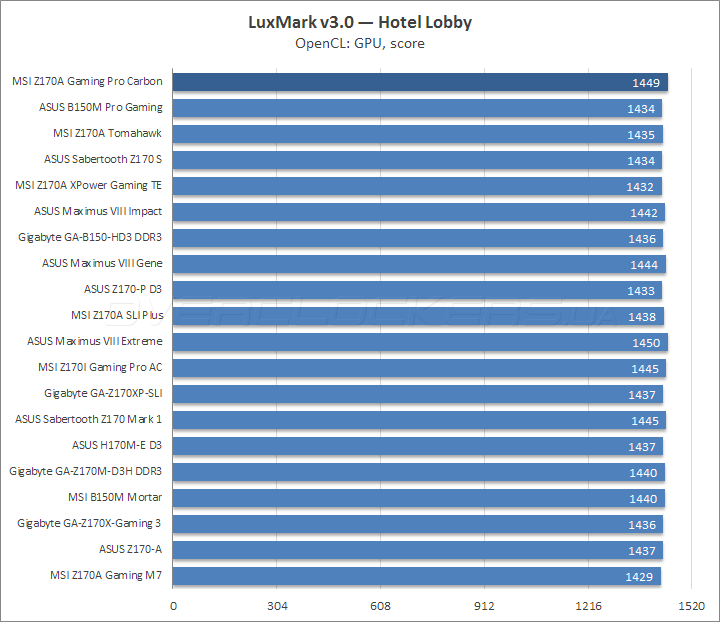

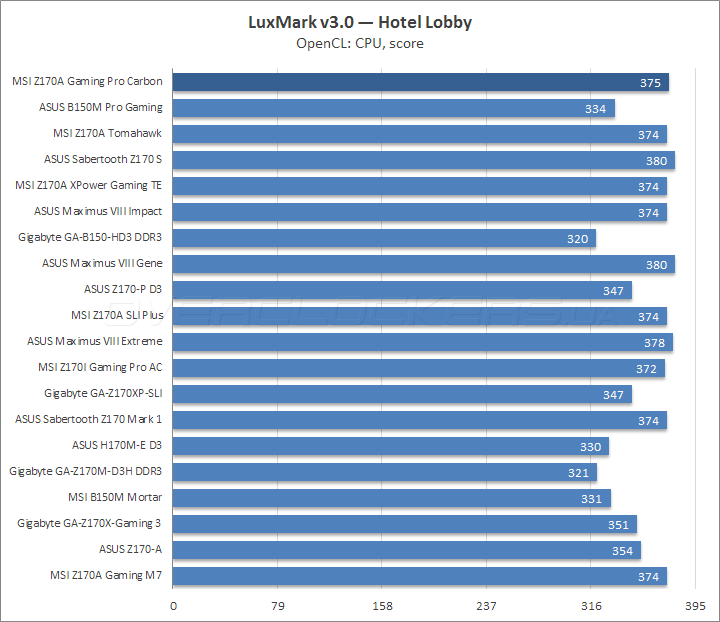

В бенчмарках разного рода система демонстрировала уверенное поведение.

MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

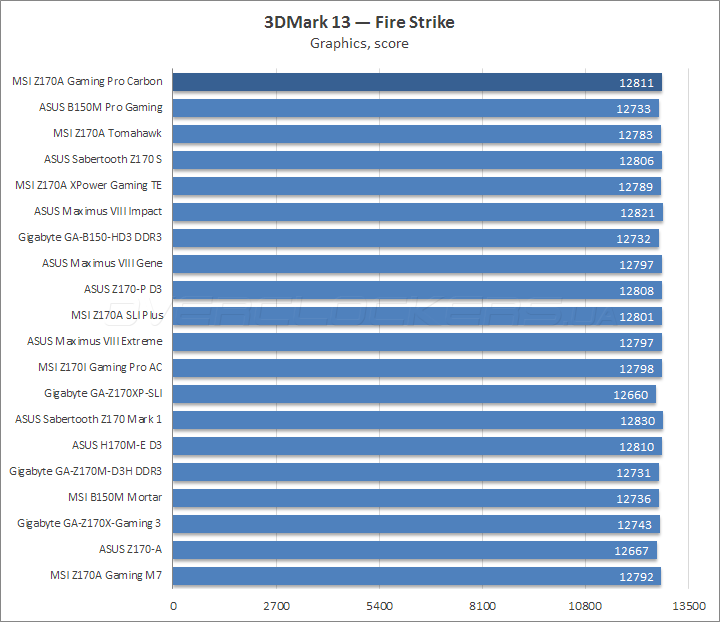

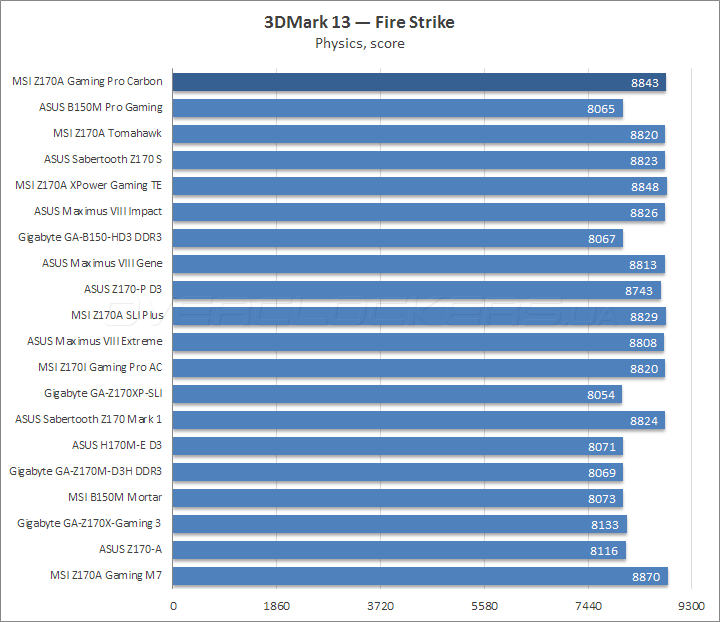

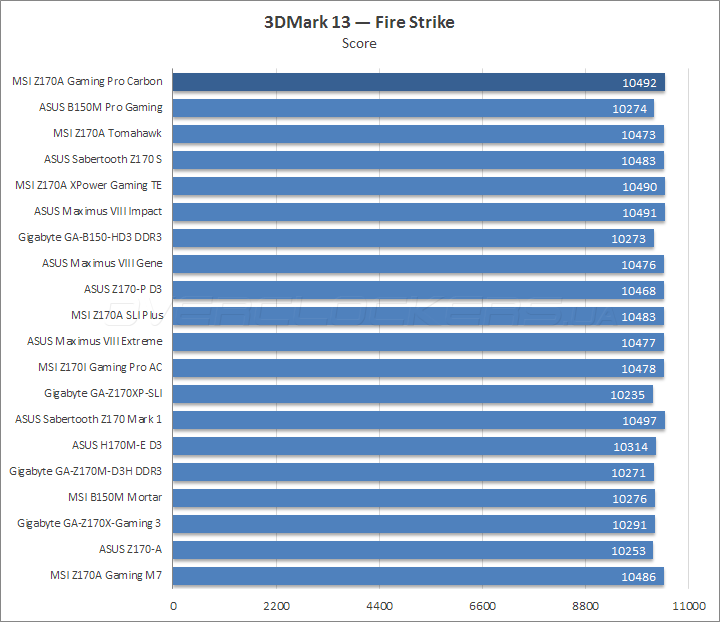

Результаты в 3DMark ровные и ожидаемые.

MSI Z170A Gaming Pro Carbon
MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon
MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon
MSI Z170A Gaming Pro CarbonMSI Z170A Gaming Pro Carbon

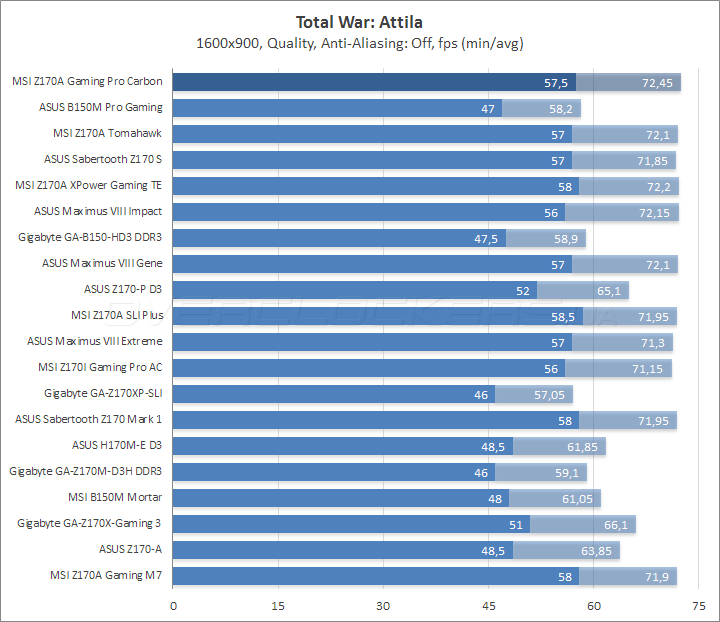

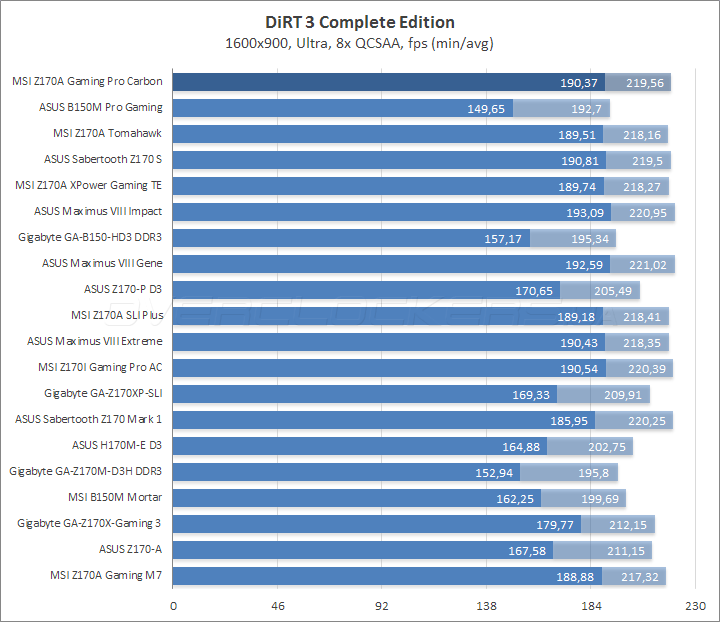

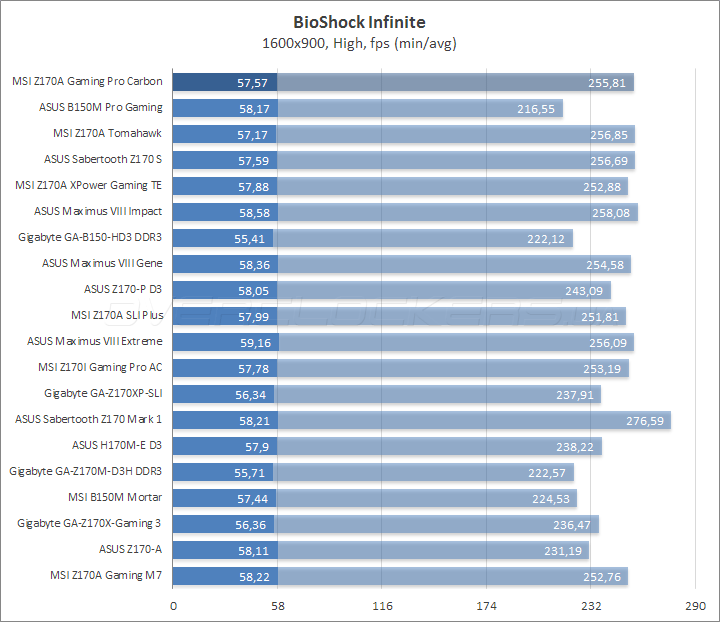

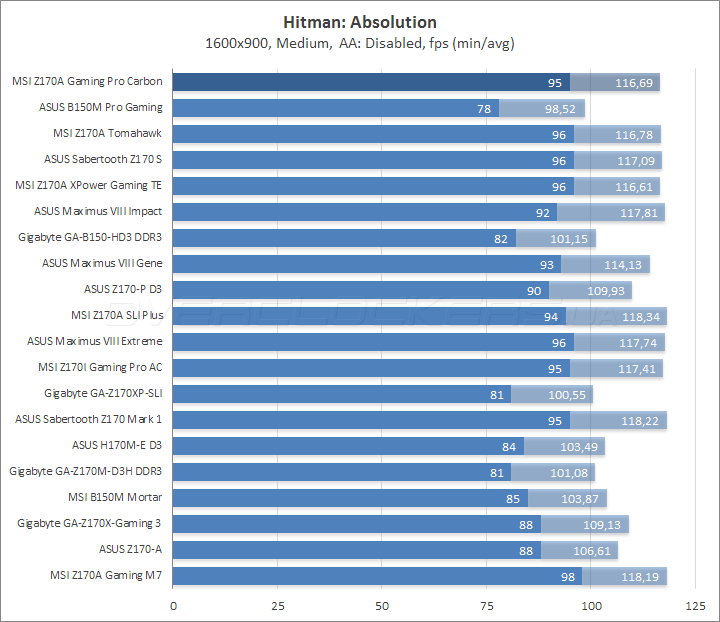

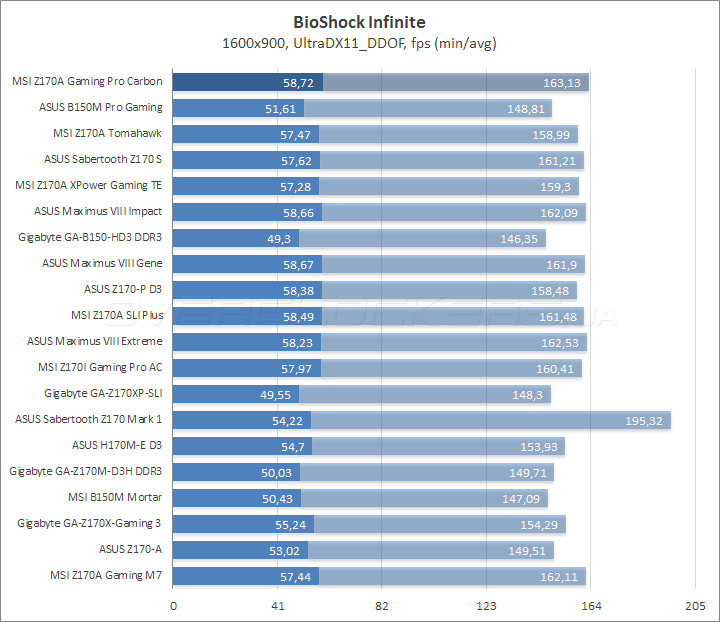

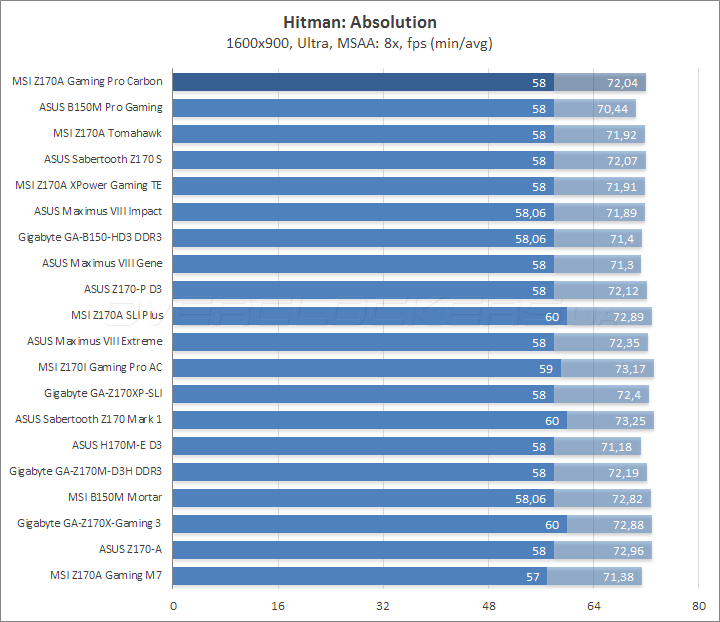

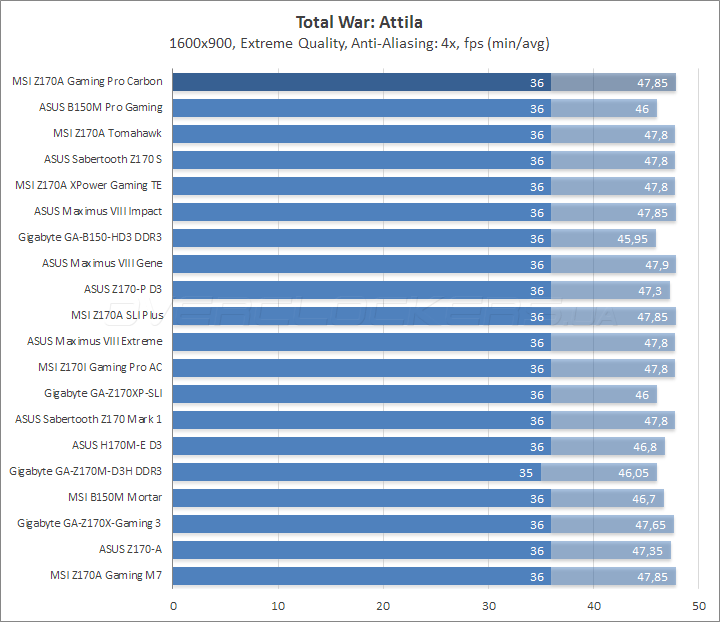

В играх система на базе MSI Z170A Gaming Pro Carbon чувствовала себя очень уверенно, производительность оказалась высокой.

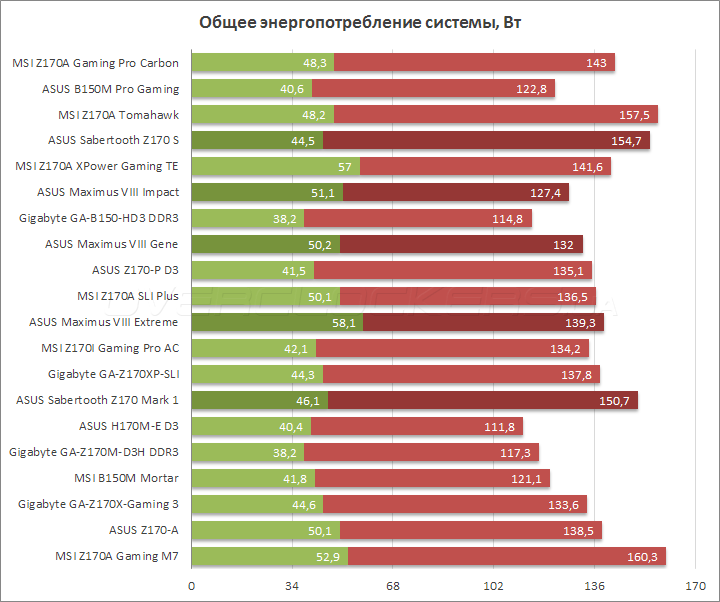

Энергопотребление системы

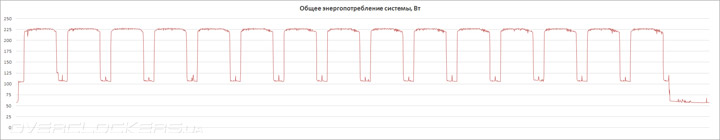

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

MSI Z170A Gaming Pro Carbon

Хорошее быстродействие лаконично сочетается со средними показателями эффективности работы различных подсистем питания. Свою лепту в замеры вносит и присутствующая на плате подсветка.

Вывод

Выпуск компанией MSI модели Z170A Gaming Pro Carbon не привнёс разительных отличий относительно прежде разработанной Z170A Gaming Pro. Изменения, главным образом, относятся к дизайну — элементам на самой плате и сопровождающей её работу подсветке. Также пересмотрен набор интерфейсов, в нынешнем виде он больше соответствует духу времени, то есть наращено число новых портов ввода-вывода за счёт упразднения старых версий.

Возможности UEFI широки, хотя они фактически одинаковы для всех изделий в данном ценовом диапазоне. Есть ряд упрощений, но это станет понятно лишь после работы с более дорогими платами. Имеющаяся элементная база вполне пригодна для разгона, но рассчитывать на экстремальные подвиги не стоит, так как с ростом напряжения возникают вопросы с его стабилизацией. Да и зона VRM в таком случае начнет перегреваться. Память лучше ограничить на уровне 3 ГГц.

Теперь можно смело очертить целевую аудиторию этого продукта. Это энтузиасты, не безразличные к внешнему виду своего ПК и отдельных компонентов в нём. Есть ряд приятных программных бонусов, как и возможности немного разогнать систему.
