Обзор материнской платы MSI Z170A Tomahawk. Flagship серии Arsenal Gaming

С выходом на рынок платформы Intel LGA1151 компания MSI внесла изменения в позиционирование своих продуктов. Игровые материнские платы теперь условно разделены на три категории, среди которых Arsenal Gaming является самой простой, массовой и недорогой линейкой. Модель Z170A Tomahawk считается в ней лидером, у неё также есть вариант поставки с предустановленным адаптером беспроводных сетей.

MSI Z170A Tomahawk

Основополагающая разница серии заключается в отсутствии возможности организации конфигураций SLI. В то же время, подсистема питания процессора выглядит уверенно, имеется богатый набор интерфейсов разного рода, среди которых нельзя не отметить пару гнёзд типа M.2 и дополнительный контроллер USB 3.1 второй ревизии. Больше информации о продукте можно найти в таблице.

Модель MSI Z170A Tomahawk (MS-7970 VER:1.1)
Официальная страница продукта в Сети msi.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M)
1 x PCI Express 3.0 x2 (Key E)
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро (в процессоре) Intel HD 510/530/P530
Видеоразъёмы HDMI, DVI-D
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (типа A), ASM1142)
6 х 3.1 Gen1 (2 разъёма на задней панели, Z170)
4 x 2.0 (2 разъёма на задней панели, Z170)
SATA Express
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический (выход)
Сетевые возможности Realtek 8111H (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 304 x 244
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA LED), LPT header, поддержка AMD 2-Way CrossFireX
Цена в рознице $155

Упаковка и комплектация

Коробка обычных размеров, оформление соответствует армейской тематике. Видно принадлежность к линейке Arsenal Gaming, также присутствует эмблема дракона, знакомая по игровой серии от MSI.

MSI Z170A Tomahawk

Информативно оформлена тыльная сторона. Большое фото изделия соседствует с таблицей, где указаны ключевые возможности. Есть схематическое изображение задней панели, картину дополняет коллаж из реализованных фирменных наработок производителя.

MSI Z170A Tomahawk

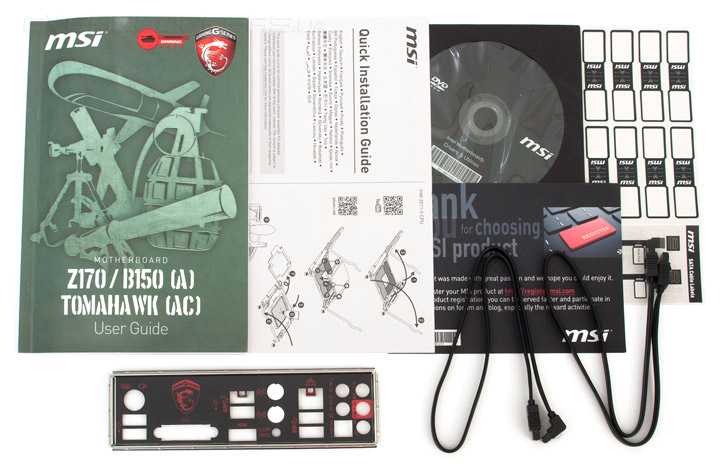

Комплект поставки небогатый, туда вошли:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • карта регистрации покупателя;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA.
MSI Z170A Tomahawk

У этой версии платы беспроводного адаптера в комплекте нет, как и сопутствующих антенн, и стоек для них. Отверстия под выводы на корпусной заглушке обозначены, но не сформированы. В будущем пользователь сможет сам без проблем довершить процедуру установки, при появившейся на то необходимости.

Внешний вид

Использована полноформатная плата, тесноты размещения элементов на ней нет. Строгие элементы чёрных оттенков дополняют некоторые яркого красного цвета. Не будет лишним отметить, Z170A Tomahawk по сути повторяет собой модель Z170A-G43 Plus; кроме цветовой палитры, отличие заключается в разных звуковых кодеках, если ориентироваться по официальным характеристикам продуктов.

MSI Z170A Tomahawk

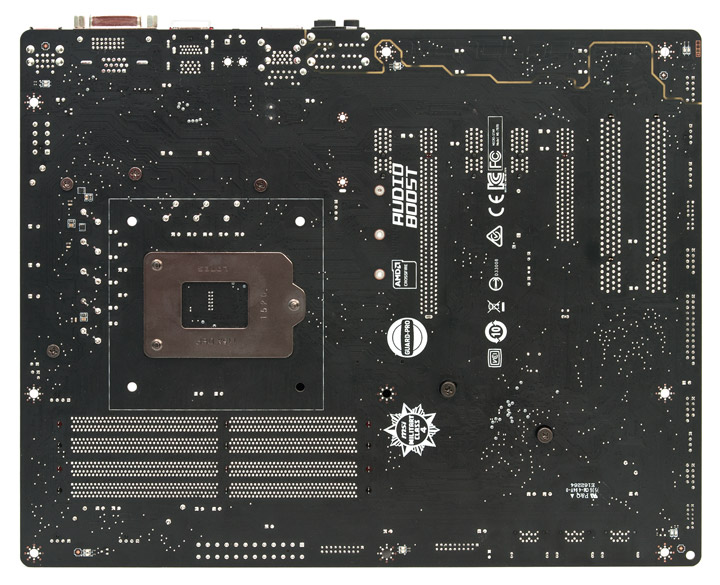

Кроме малого числа элементов из состава VRM, на задней стороне примечательны шесть групп светодиодов интенсивного красного свечения, собранных из двух штук, — у каждого края платы и посреди двух длинных граней.

MSI Z170A Tomahawk

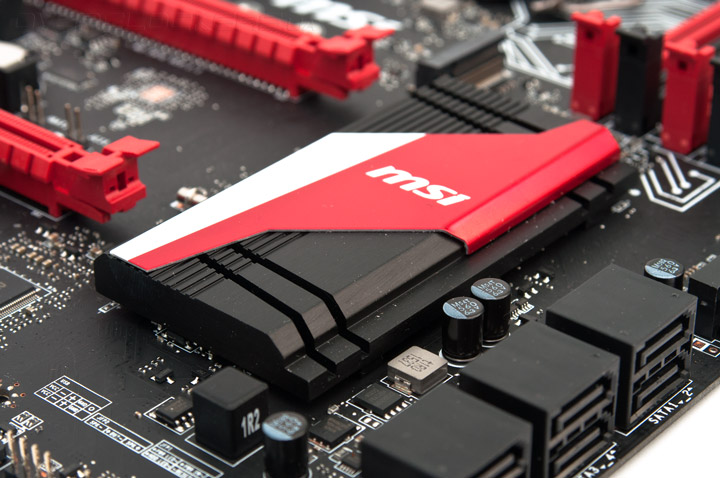

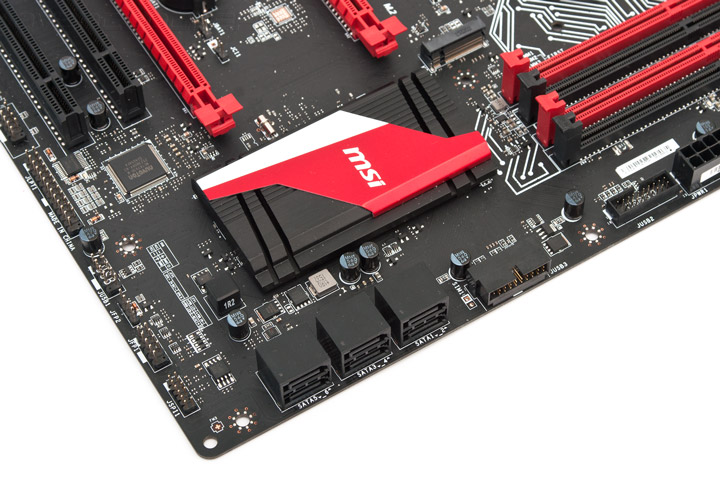

C охлаждением чипсета проблем никаких — здесь установлен радиатор, больше необходимый для декоративных функций.

MSI Z170A Tomahawk

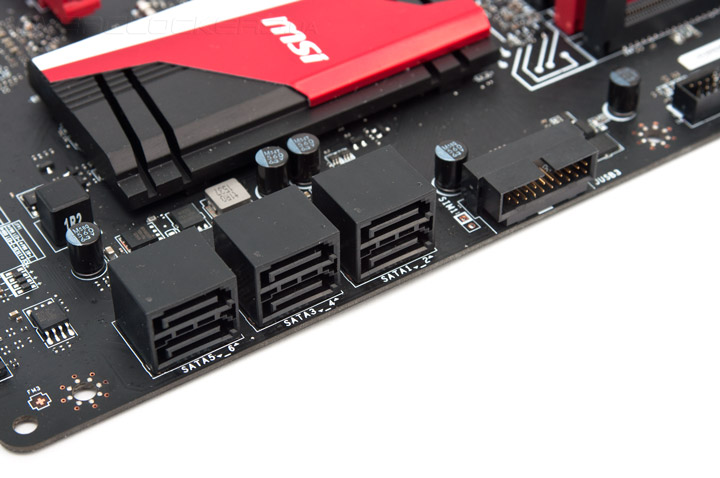

Интерфейс SATA-E не реализован, есть традиционная шестёрка гнёзд SATA, немного выше — пара USB 3.1 Gen1 для подключения корпусных кабелей.

MSI Z170A Tomahawk

Элементы управления изделием отсутствуют полностью, в наличии только колодки для подключения внешних органов управления, сигнализации и индикации. В районе распайки мультиконтроллера находится светодиод синего свечения, который загорается при сбросе настроек CMOS.

MSI Z170A Tomahawk

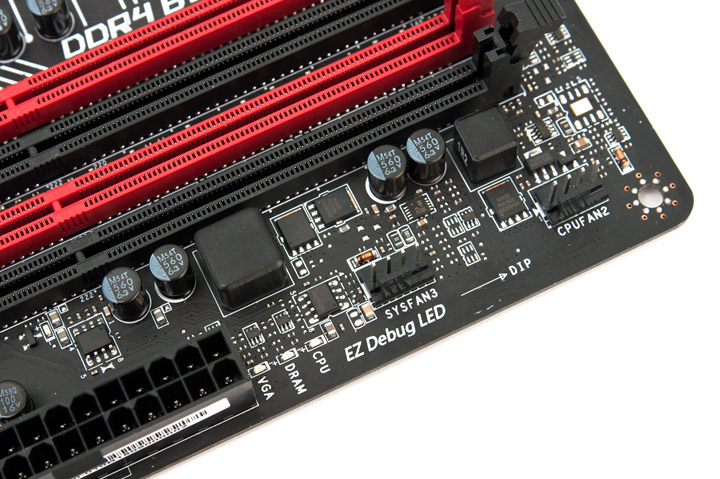

Группа из трёх красных светодиодов образует диагностический комплекс EZ Debug LED, а ближе к слотам памяти разместили четвёртый, символизирующий активацию XMP.

MSI Z170A Tomahawk

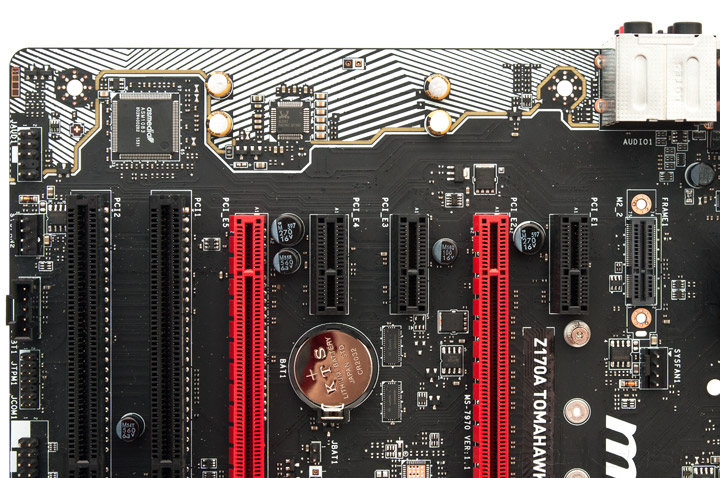

SLI на плате организовать не получится, все шестнадцать линий PCI-E от процессора замкнуты на верхний полноформатный PCI-E x16. Второй, такого же красного цвета, работает от PCH. Туда подведены четыре линии. В случае использования меньших гнёзд PCI-E x1, линии будут распределены, в итоге на нём может остаться всего одна действующая.

MSI Z170A Tomahawk

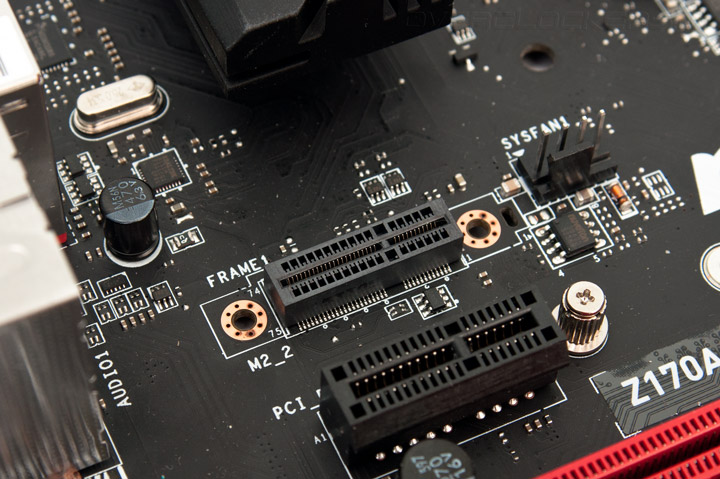

Набирающие популярность компактные M.2 не пересекаются в распределении ресурсов, оба имеют разный конструктивный тип исполнения и очевидную заготовленную роль — подключение беспроводного адаптера сетей и накопителя.

MSI Z170A TomahawkMSI Z170A Tomahawk

Звуковой системе досталось немного внимания. Нет ни подсветки, ни операционных усилителей. ALC892 дополнен малым числом специализированных конденсаторов.

MSI Z170A Tomahawk

Размещению и удобному монтажу охладительных конструкций процессора ничего не будет мешать, также приличное расстояние и до гнезда с видеокартой. Необычно близко к сокету расположена колодка для корпусного вентилятора, она, с высокой долей вероятности, окажется под кулером, и в режиме собранного ПК туда доступ будет затруднён.

MSI Z170A Tomahawk

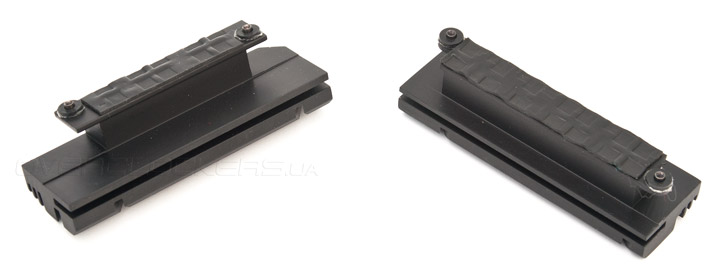

Радиаторы невысокие, они изготовлены из массивных профилей. На площади одной из термопрокладок неоправданно сэкономили, даже собственноручное вмешательство делу не поможет.

MSI Z170A Tomahawk

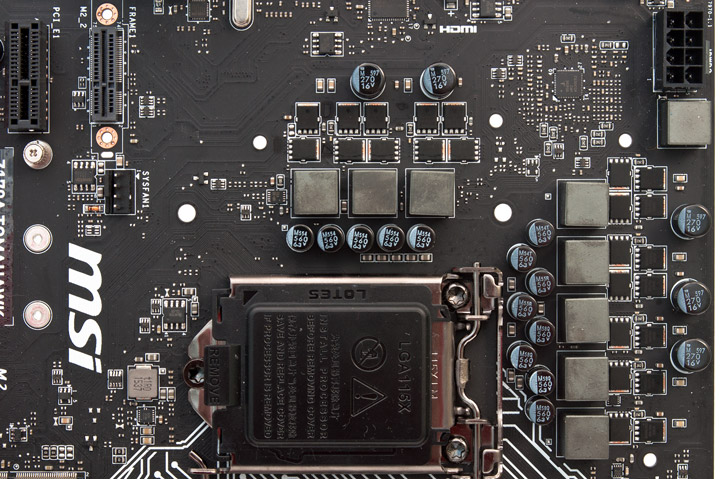

Стабилизатор питания основан на ШИМ-контроллере ISL95856 от Intersil Corporation. Он весьма популярен у производителей плат, использована максимальная схема его возможностей — 4+3 фазы. Внутри есть 2+1 драйвер, в соответствии этому, ещё четыре распаяли на плате, по паре на каждой из сторон. Для нужд встроенного графического адаптера заготовили шесть силовых элементов, по одному транзистору от Niko Semiconductor на каждый из каналов — PK616BA и PK632BA. Для вычислительных ядер число удвоили, суммарно получилось шестнадцать транзисторов, по четыре на каждый из каналов. Ещё один дроссель, примкнувший к общему числу, включен в цепь питания для напряжения CPU SA, где не обошлось без пары уже указанных элементов.

MSI Z170A Tomahawk

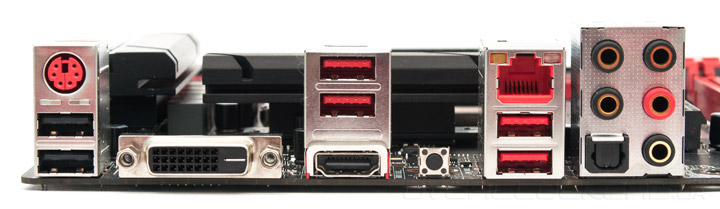

Для среднеценового продукта задняя панель выглядит неплохо: пара цифровых видеовыходов, S/PDIF, шесть гнёзд USB. Выделяется кнопка для сброса настроек UEFI, и не зря она здесь есть. Мне не один раз пришлось ей воспользоваться, поэтому охарактеризую такое решение как очень удобное.

MSI Z170A Tomahawk

Продукт выступает хорошим контрастом с прежде рассмотренной моделью MSI Z170A SLI Plus. Платы имеют довольно близкую рыночную стоимость, но при этом отличаются как внешне, так и набором возможностей по расширению конфигурации системы. В прошлый раз не было никаких проблем с разгоном ЦП, а здесь стабилизатор питания весьма похожий, зато были неувязки с работой ОЗУ на больших частотах. Но перед проведением испытаний изучим программное оснащение.
