Обзор и тестирование системной платы MSI Z170A Gaming Pro для процессоров Intel Skylake

Медленно, но уверенно процессоры Intel Skylake завоёвывают рыночную долю, прежде занимаемую 22-нм Haswell. Этому способствует как расширение ассортимента CPU, например, не так давно чипмейкер анонсировал выпуск 18 новых моделей, так и усилия производителей материнских плат, представивших множество новых продуктов. Конечно, самостоятельно покупателям разобраться в таком многообразии нелегко, так что вендоры стараются сегментировать свои предложения, чтобы максимально удовлетворить нужды различных целевых аудиторий. Например, компания MSI разбила линейку материнских плат Gaming на три подгруппы: Enthusiast, в которую входят максимально оснащенные устройства для обеспеченных геймеров и любителей овреклокинга, Performance, содержащую решения, с выгодным соотношением стоимости и возможностей расширения, а также Arsenal, которая объединяет модели начального уровня с расширенной игровой функциональностью. С представительницей старшей подгруппы — «материнкой» Z170 Gaming M7 мы с вами уже познакомились в одном из предыдущих обзоров, по результатам которого продукт заслужил высокие оценки экспертов тестовой лаборатории, а сегодня вместе с вами испытаем модель среднего уровня — MSI Z170A Gaming Pro на базе чипсета Intel Z170.

MSI Z170A Gaming Pro

Вендор позиционирует новинку в качестве основы для построения производительных игровых систем и любительских экспериментов по разгону процессоров Intel Skylake. Насколько успешно системная плата сможет справиться с такими задачами — вы узнаете в процессе сегодняшнего тестирования, а прямо сейчас предлагаю изучить спецификации MSI Z170A Gaming Pro.

Модель MSI Z170A Gaming Pro
Официальная страница продукта msi.com
Чипсет Intel Z170
Процессорный разъем Socket LGA1151
Процессоры Intel Core i7, Core i5, Core i3, Pentium, Celeron (Skylake)
Пам'ять 4 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600* (OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16@x4
3 x PCI Express 3.0 x1
Слоты PCI 1 (ASMedia ASM1083)
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы DVI-D (1920x1200@60Hz), HDMI (4096x2160@24Hz)
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинрованный)
Порты USB 2 x 3.1 (2 разъема на задней панели, ASMedia ASM1142)
6 x 3.0 (4 разъема на задней панели, Intel Z170)
6 x 2.0 (2 разъема на задней панели, Intel Z170)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z170)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel Z170)
eSATA
RAID 0, 1, 5, 10 (Intel Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF 1 (Оптический)
Встроенная сеть Intel I219V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Gaming Hotkey, Mystic Light, поддержка AMD CrossFireX и NVIDIA SLI, разъем M.2 x4
Средняя розничная стоимость на момент написания обзора $200


Комплект поставки

Материнская плата вместе с набором дополнительных принадлежностей поставляется в картонной коробке средних размеров. Дизайн упаковки новинки отличается от ранних продуктов MSI игровой серии, место дракона на фронтальной поверхности занимает стилизованное изображение гоночного автомобиля, несущегося на большой скорости в ночи, так что угадать принадлежность новинки к модельному ряду Gaming можно лишь по небольшому логотипу, притаившемуся в левом нижнем углу.

MSI Z170A Gaming Pro

Обратная сторона коробки куда более информативна. Здесь нашлось место для краткой спецификации устройства, схематического изображения разъемов задней панели, а также сведений о фирменных особенностях Z170A Gaming Pro, таких как поддержка Mystic Light, наличие продвинутых звуковой и сетевой подсистем, а также использование элементной базы военного класса надежности Military Class 5.

MSI Z170A Gaming Pro

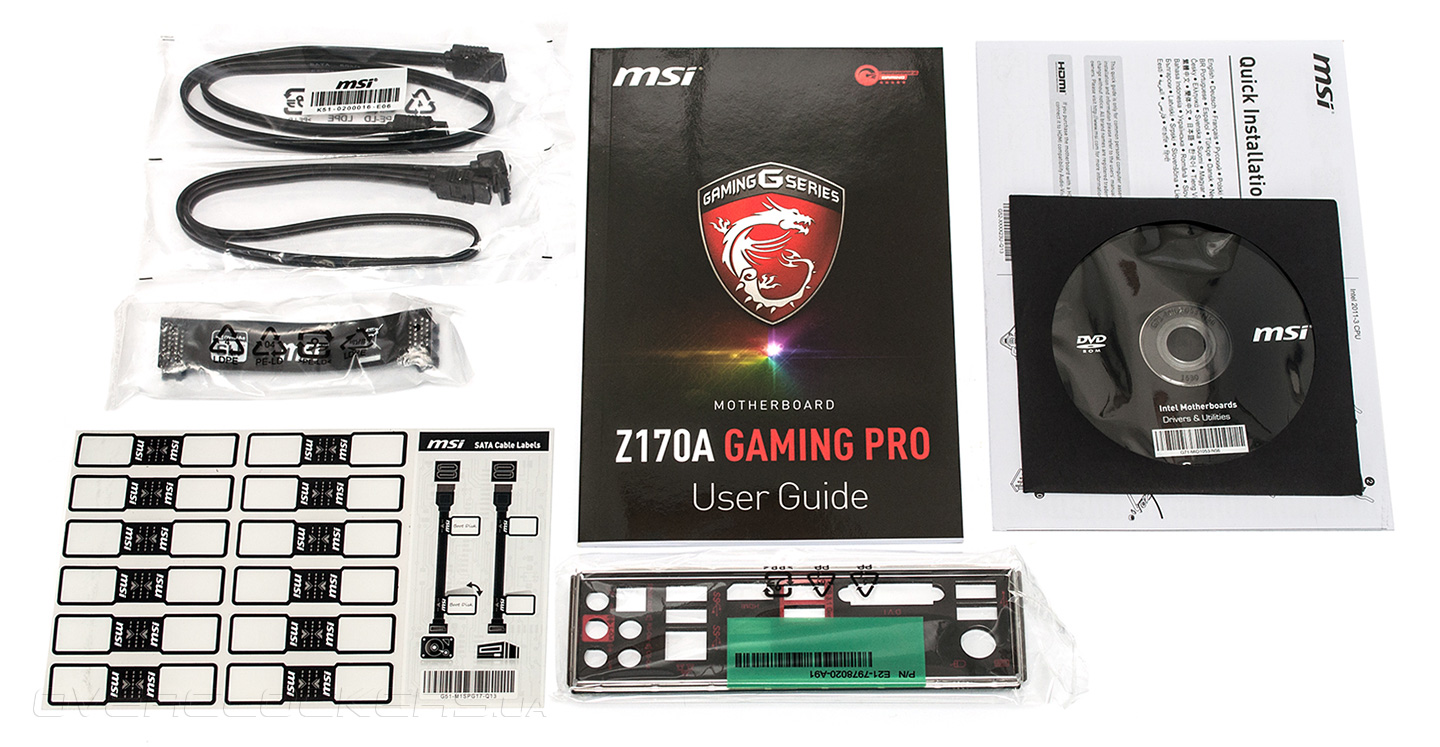

В комплекте поставки системной платы обнаружились:
  • подробное руководство пользователя;
  • инструкция по быстрой сборке системного блока;
  • набор наклеек для маркировки кабелей;
  • DVD-диск с драйверами и программным обеспечением;
  • заглушка на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с;
  • мостик NVIDIA SLI.
MSI Z170A Gaming Pro

Набор дополнительных принадлежностей новинки не блещет разнообразием, тем не менее, вместе с «материнской» покупатели получают все необходимое для сборки современного ПК.



Дизайн

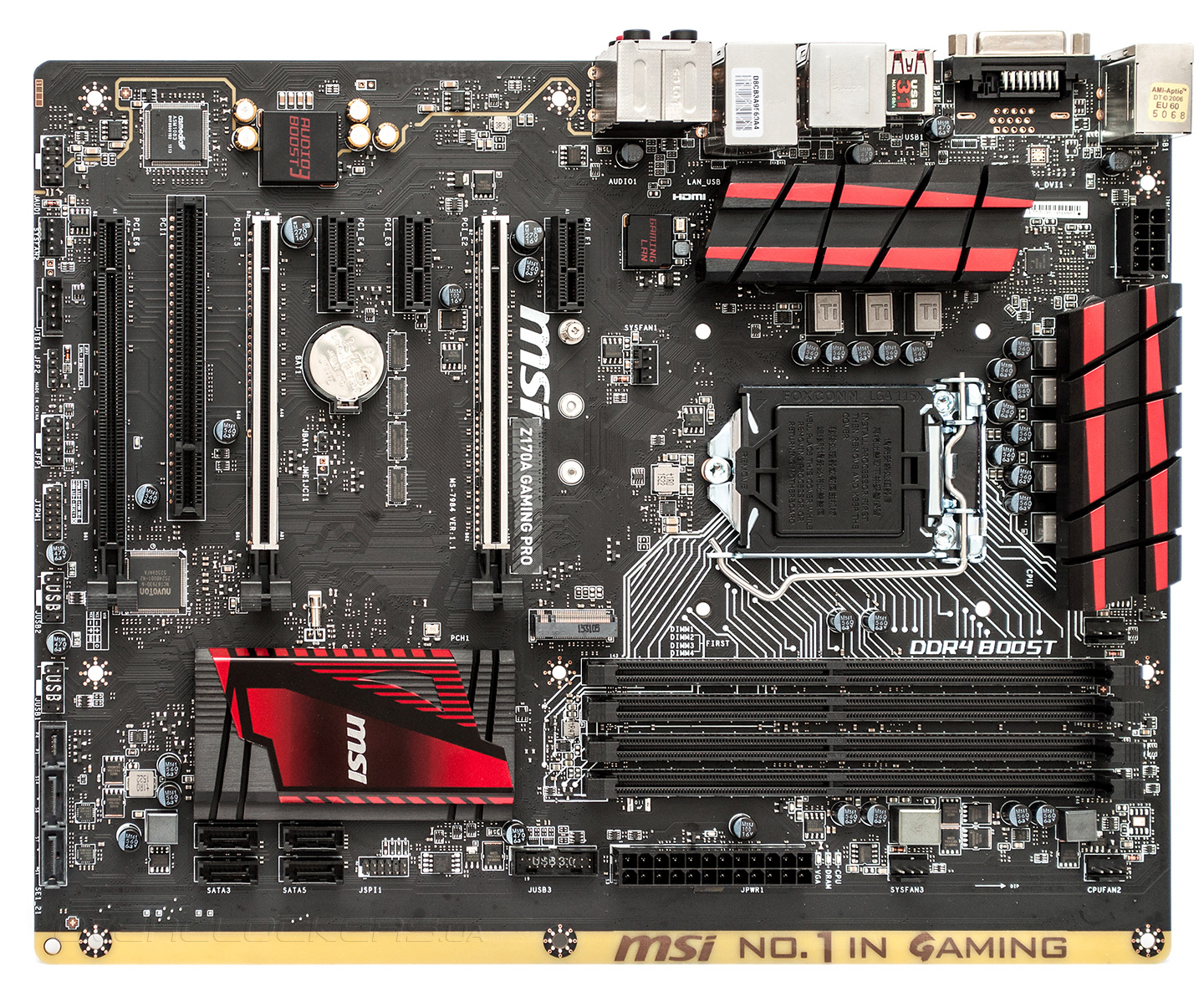

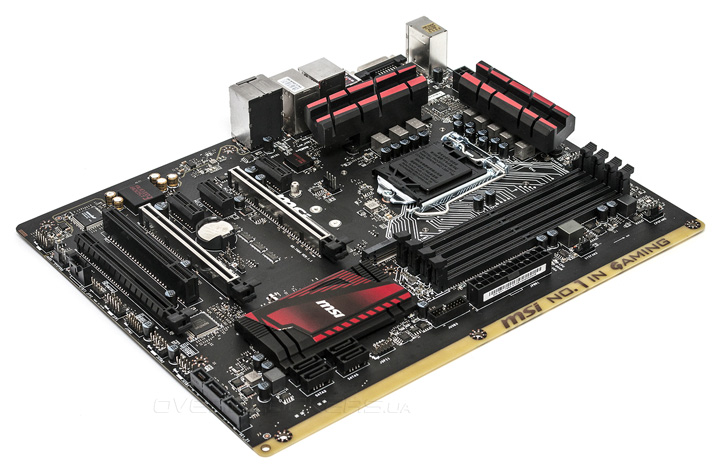

Системная плата MSI Z170A Gaming Pro выполнена в формате полноценного ATX. Компоновка «материнки» не отличается изысками, наоборот, все основные компоненты находятся на привычных местах. Новинка основана на чипсете Intel Z170 — флагманском решении для платформы LGA1151, обеспечивающем максимальные возможности расширения и поддержку всех инструментов для разгона процессоров Skylake. Устройство наделено четырьмя слотами DIMM для установки модулей памяти DDR4 с рабочей частотой до 3600 МГц и выше, максимальный объем ОЗУ может достигать 64 ГБ. Поверхность печатной платы покрыта матовым лаком черного цвета, и лишь нижний край PCB не окрашен, на нем выгравирована надпись «MSI No. 1 in Gaming».

MSI Z170A Gaming Pro

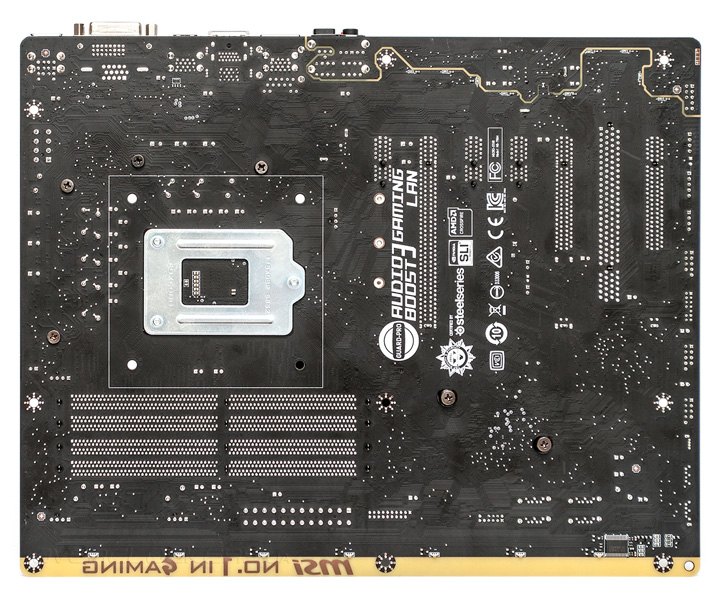

Обратная сторона «материнки» практически не содержит электронных компонентов за исключением семи ярких светодиодов, распложённых вдоль края печатаной платы.

MSI Z170A Gaming Pro

Эти светодиоды обеспечивают работу функции Mystic Light. С их помощью нижняя часть Z170A Gaming Pro подсвечивается разными цветами, а фирменное ПО позволяет пользователям задавать различные визуальные эффекты, в том числе пульсацию в такт музыке. Конечно, Mystic Light никоим образом не влияет на быстродействие, и тем более не обеспечивает преимущества в онлайн-баталиях, зато, симпатичную иллюминацию наверняка оценят любители моддинга, а также завсегдатаи вечеринок Lan-party. Как это выглядит на практике — демонстрирует следующее видео.

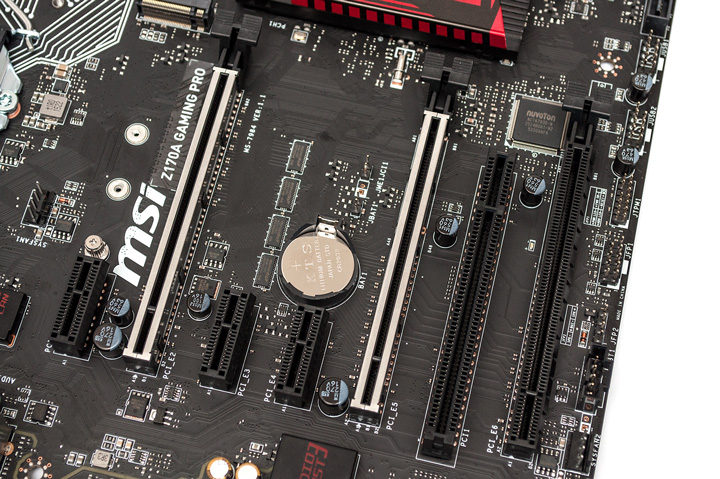

Что касается возможностей расширения, то благодаря наличию двух разъемов PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» или «х8+х8», Z170A Gaming Pro поддерживает конфигурации AMD CrossFireX и NVIDIA SLI. Оба порта имеют прочные металлические корпуса, надежно закрепленные на поверхности печатной платы. Эти меры помогают предотвратить повреждения, которые могут возникнуть при эксплуатации крупных видеокарт, оснащенных массивными системами охлаждения.

MSI Z170A Gaming Pro

В дополнение к двум слотам PCI Express 3.0 x16 новинка оснащена одним портом PCI Express 3.0 x16@x4, подключенным к системной логике. Помимо того, для расширения функциональности материнская плата может предложить три разъема PCI Express 3.0 x1 и один слот PCI, взаимодействующий с чипсетом через микросхему ASMedia ASM1083. Дисковая подсистема MSI Z170A Gaming Pro состоит из четырех портов SATA 6 Гбит/с и одного разъема SATA Express 10 Гбит/с, который конструктивно совмещен с парой интерфейсов SATA 6 Гбит/с. Подключенные накопители можно объединять в массивы RAID уровней 0, 1, 5 и 10, а при наличии SSD есть возможность задействовать функцию интеллектуального кэширования Intel Smart Response.

MSI Z170A Gaming Pro

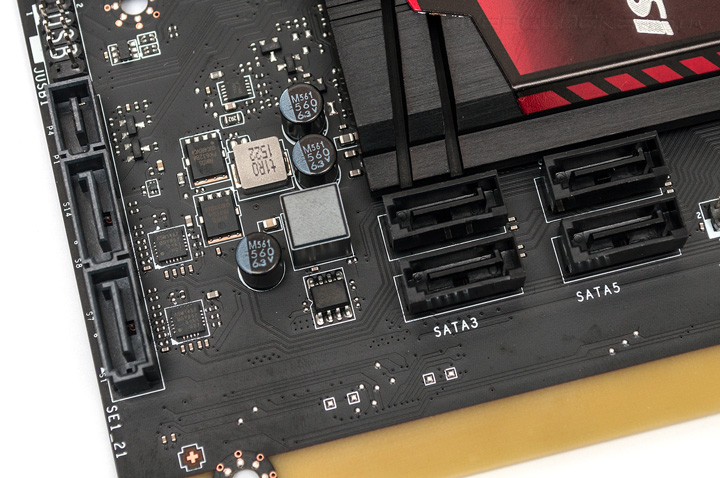

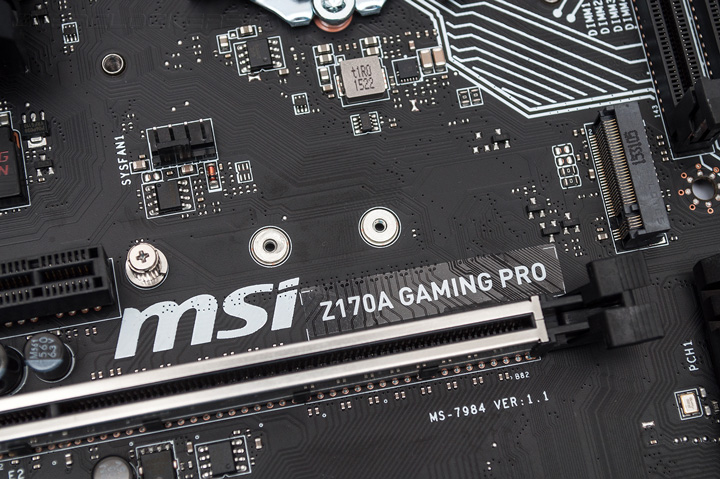

Материнская плата может похвастаться наличием разъема M.2 для установки производительных SSD формата NGFF с размерами 42, 60 и 80 мм. К порту подведены четыре линии PCI-E 3.0 и два канала SATA 6 Гбит/с, что позволяет использовать твердотельные накопители с интерфейсами обоих типов в режимах максимального быстродействия.

MSI Z170A Gaming Pro

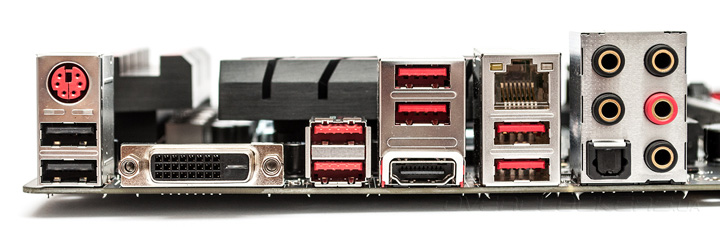

Звуковая подсистема Audio Boost 3 базируется на 7.1-канальном HD-аудиокодеке Realtek ALC1150, который для защиты от электромагнитных помех накрыт металлическим экраном. С целью уменьшения наводок от высокочастотных цепей звуковой тракт отделен от остальной части системной платы изолирующим зазором. Для повышения качества звучания в выходных каскадах используются японские конденсаторы Chemi-Con, а для нормальной работы нагрузки с высоким внутренним сопротивлением установлены два операционных усилителя TI OP1652. В основе сетевой подсистемы Z170A Gaming Pro лежит гигабитный контроллер Intel I219V, позволяющий управлять приоритетами доступа приложений в сеть Интернет. Наконец, для подключения разнообразной периферии служат шесть чипсетных разъемов USB 2.0 и шесть каналов USB 3.0, а дополнительный контроллер ASMedia ASM1142 отвечает за работу двух портов USB 3.1 c пропускной способностью 10 Гбит/с. В итоге, на задней панели новинки расположились:
  • комбинированный разъем PS/2 и два порта USB 2.0;
  • видеовыходы DVI-D и HDMI;
  • два канала USB 3.1;
  • четыре интерфейса USB 3.0;
  • сетевая розетка RJ-45;
  • оптический аудиовыход S/PDIF;
  • пять аналоговых звуковых разъемов.
MSI Z170A Gaming Pro

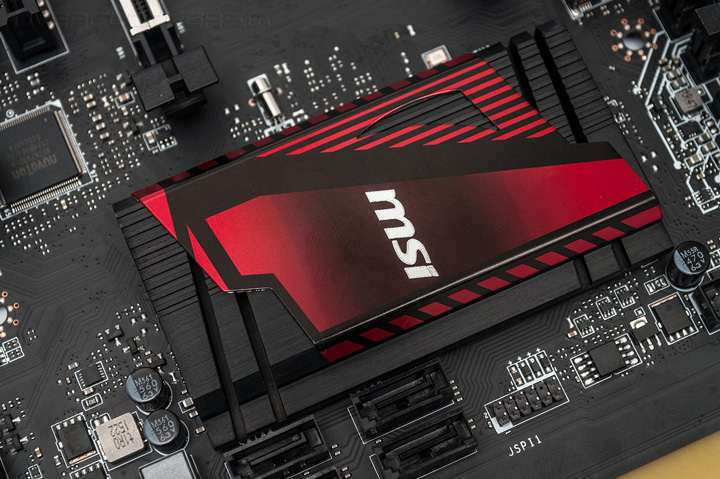

Материнская плата позволяет подключить пять вентиляторов с поддержкой ШИМ-управления скоростью вращения, а тепло от микросхемы системной логики отводится небольшим плоским радиатором. Последний, несмотря на малые размеры, отлично справился со своей задачей, оставаясь едва теплым даже в режиме максимального разгона.

MSI Z170A Gaming Pro

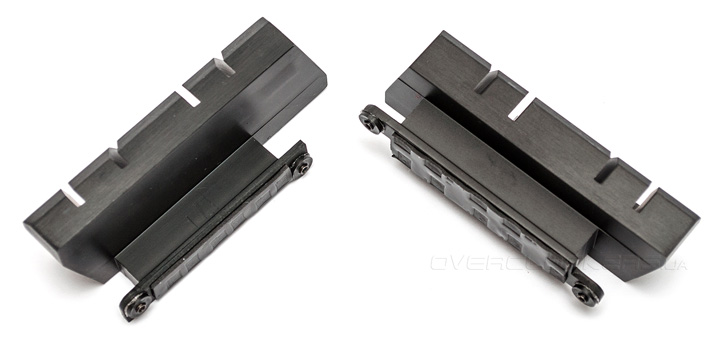

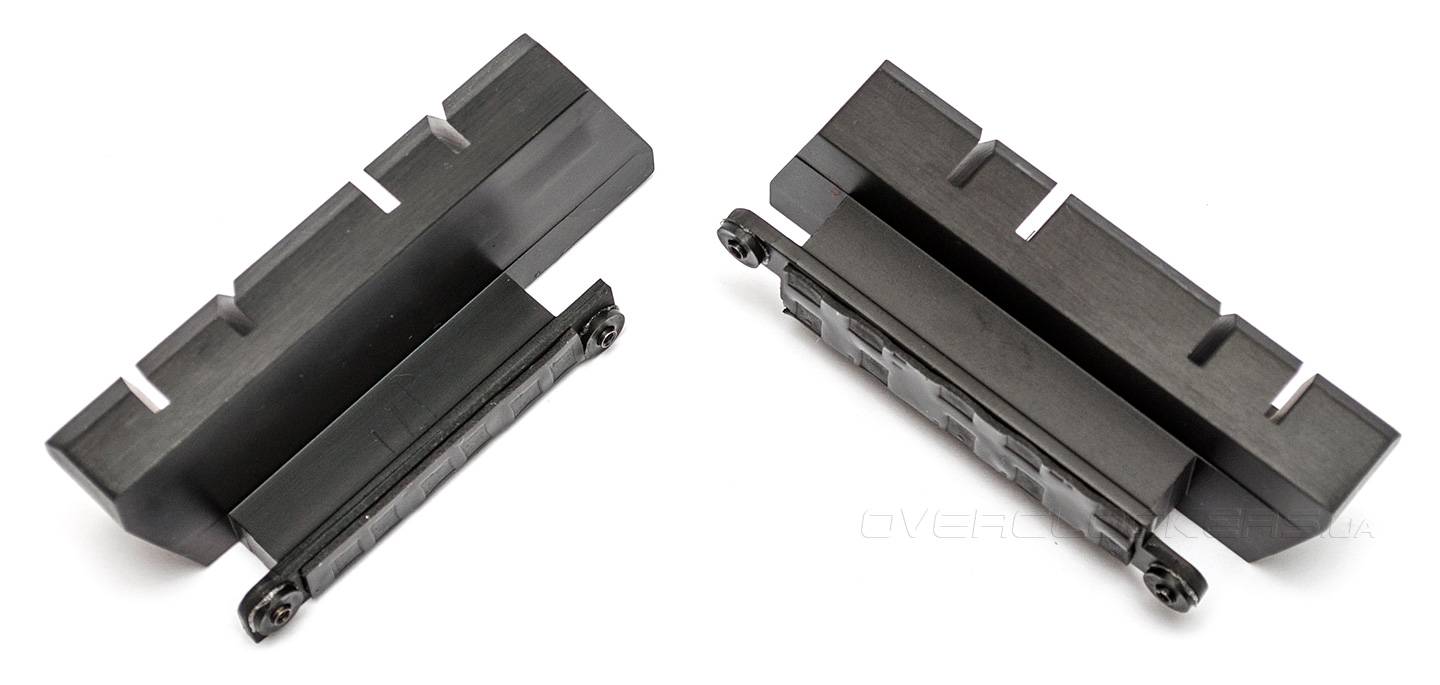

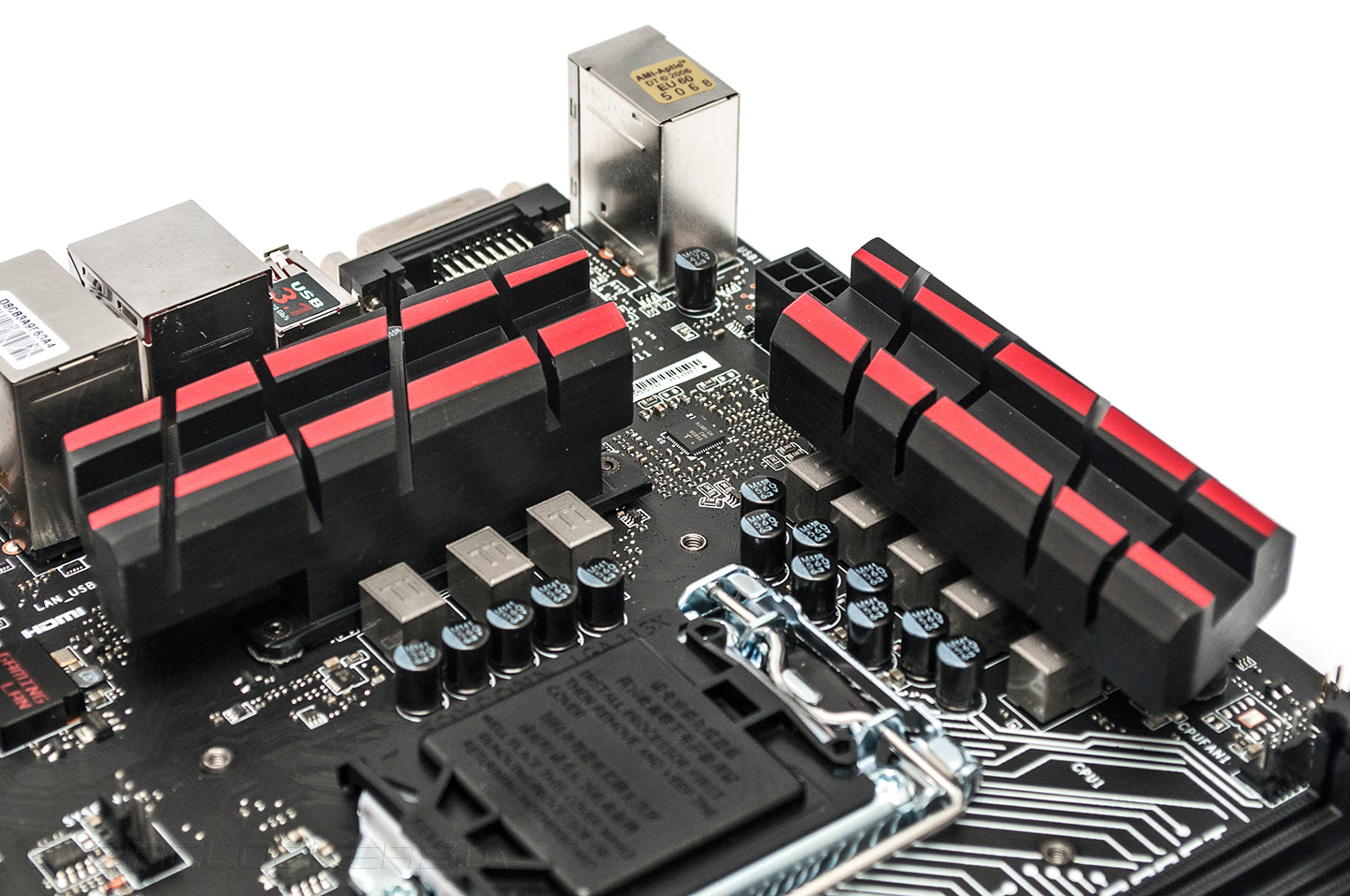

Силовые элементы узла электропитания защищает от перегрева пара радиаторов, изготовленных из алюминиевого сплава. Охладители имеют скромные размеры и для нормальной работы требуют интенсивного обдува, особенно в нештатных режимах, характерных для оверклокинга.

MSI Z170A Gaming Pro

Радиаторы оснащены надежным винтовым креплением, а на их подошвы нанесены прокладки из пластичного термоинтерфейса.

MSI Z170A Gaming Pro

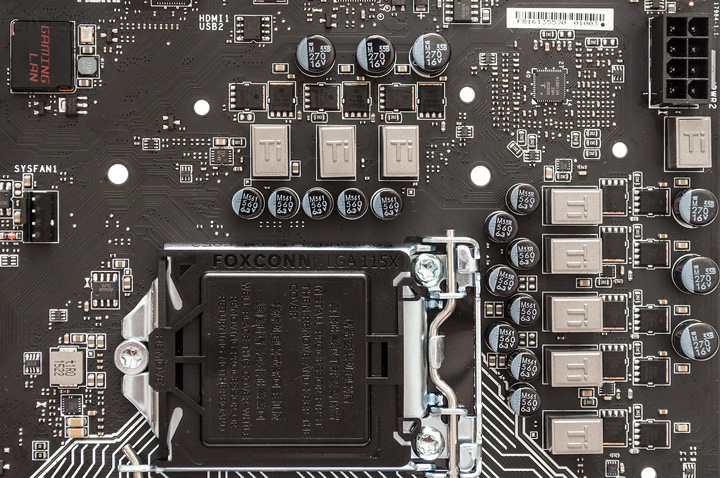

Преобразователь напряжения центрального процессора построен по восьмиканальной схеме. В каждой из фаз установлено по два полевых транзистора NIKO-SEM c пониженным сопротивлением открытого канала, а за управление VRM отвечает семиканальный цифровой ШИМ-контроллер Intersil ISL95856, которому помогают четыре микросхемы-драйвера ISL6625a.

MSI Z170A Gaming Pro

В целом, конструкцию силовой подсистемы можно считать удачной, во всяком случае, ее запаса прочности должно хватить для умеренного разгона Intel Skylake при использовании воздушного кулера.
Некоторые вещи в этом мире созданы для разгона!
