Доступная плата для разгона. Обзор и тестирование ASRock Z77 Pro3

Каких-то десять лет тому назад модельный ряд любого производителя материнских плат состоял максимум из 10 решений. На один чипсет приходилось три-четыре платы: mATX, без дополнительных контроллеров, с RAID-контроллером, сетевым чипом или с двумя последними вместе. Сейчас же, когда интеграция достигла своего апогея, на базе одного лишь набора системной логики могут выпустить 5—20 моделей! И это не просто смена ревизий — это самостоятельные продукты. Расположили иначе разъемы — вот вам новая модель, добавили фазу питания CPU — и еще одна. Другого цвета конденсаторы или ширина текстолита — чем не повод? Куча подкатегорий в несметном количестве линеек — все это приводит к растерянности конечного потребителя, который не знает что выбрать среди такого разнообразия и уже решающим фактором становится цена. Но и средняя стоимость материнских плат в последнее время выросла, хотя нам обещали противоположность этому явлению. Вероятно, о пользователях совершенно забыли.

Но не будем о грустном. Лучше поговорим о доступном решении на базе Intel Z77 Express производства ASRock. Как уже не раз отмечалось, продукция этого вендора в последнее время неплохо подросла в качестве и функциональности. Если ранее ее страшно было ставить даже в дешевые системы начального уровня, то теперь она наравне конкурирует с платами более именитых производителей. Чего только стоит рекорд разгона процессора на «материнке» Z77 OC Formula. Естественно, наша гостья вряд ли рассчитана на такой режим работы, но кое-какие задатки для оверклокинга у нее все же есть. Какие именно как раз и будет рассказано в этом материале.

ASRock Z77 Pro3


ASRock Z77 Pro3

Характеристики платы занесены в следующую таблицу:

Модель ASRock Z77 Pro3
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800* (*— OC), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express 2.0 x16@4
1 PCI Express x1
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI и D-Sub
Количество подключаемых вентиляторов 5 (2x 4pin, 3x 3pin)
Порты PS/2 1
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
10 x 2.0 (4 разъема на задней панели, Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 193
Дополнительные возможности Разъем для подключения IR-приемника


Комплект поставки

Плата поставляется в обычной коробке с фирменным оформлением, выполненным в темно-серых тонах. Для привлечения внимания будущего пользователя на крышке красуется яркий логотип 555 XFast, подразумевающий ускорение работы локальной сети, шины USB и системы до пяти раз благодаря соответствующему программному обеспечению. Но честно говоря, вряд ли большое количество пользователей даже догадываются о наличии чего-либо кроме драйверов на диске.

ASRock Z77 Pro3

Обратная сторона коробки как всегда изобилует всевозможной информацией об особенностях продукта и поддерживаемых им технологий.

ASRock Z77 Pro3

Комплект поставки не более чем спартанский:
  • инструкция к материнской плате;
  • руководство к программному обеспечению;
  • проспект с описанием 555 XFast;
  • проспект с описанием Lucid Virtu MVP;
  • диск с драйверами и дополнительным ПО;
  • заглушку на заднюю панель I/O Shield;
  • два кабеля SATA.
ASRock Z77 Pro3

Учитывая, что такой комплект поставки запросто можно увидеть с платами в полтора раза дороже, то удивляться тут нечему. Главное, что для системы основной конфигурации этого более чем достаточно.


Внешний вид и функциональность

Рассматриваемая материнская плата Z77 Pro3 очень компактна, хотя и выполнена в форм-факторе ATX. Достигается это за счет небольшой ширины печатной платы (305x193 мм). С одной стороны удобно, будет где расположить шлейфы в тесном корпусе, а с другой — один край текстолита провисает и подключать кабели необходимо аккуратно, чтобы не повредить «материнку».

ASRock Z77 Pro3

В дизайне платы узнаваемы фирменные черты последних продуктов ASRock: темный текстолит, черные радиаторы и разъемы. Не хватает лишь позолоченных конденсаторов и декоративных элементов на системе охлаждения.

Несмотря на размеры Z77 Pro3 в полной мере обладает базовой функциональностью системной логики Z77 Express. Поддерживаются все процессоры в исполнении Socket LGA1155, а четыре слота DIMM позволяют установить до 32 ГБ оперативной памяти с рабочей частотой 1066—2800 МГц. Все что выше 1600 МГц недокументированно и реализуется за счет оверклокинга. Расположение компонентов можно назвать вполне продуманным, графический интерфейс размещен далеко от разъемов ОЗУ, и даже после установки двух видеокарт останутся доступны четыре разъема SATA.

В отличии от старших моделей на базе Z77 рассматриваемая плата обладает более простым модулем VRM.

ASRock Z77 Pro3

Преобразователь выполнен по 4+1 канальной схеме на базе контроллера L6718 разработки STMicroelectronics. Даже у Mini-ITX решения было на пару фаз больше, но в номинальном режиме и даже при умеренном разгоне у Z77 Pro3 проблем возникнуть не должно. Тем более, что элементная база достаточно качественная, используются твердотельные емкости и катушки закрытого типа.

ASRock Z77 Pro3

И хотя элементы компактно расположены в одном месте, часть из них инженерам компании пришлось перенести на обратную сторону печатной платы.

ASRock Z77 Pro3

Питание к VRM подводится через восмиконтактный EPS12V, недалеко от которого с краю платы расположены два разъема для подключения вентиляторов процессорной СО (один с ШИМ-регулировкой). Еще два предусмотрено для организации активного охлаждения внутри корпуса, находящиеся в верхней части «материнки», и еще один — в нижней.

ASRock Z77 Pro3

Что касается собственной системы охлаждения, то плата оснащена двумя радиаторами на микросхеме PCH и силовых транзисторах. В качестве термоинтерфейса для охладителя VRM применили термопрокладку, а крепление радиаторов к плате осуществляется за счет пластиковых подпружиненных защелок.

ASRock Z77 Pro3

К функциональности Z77 Pro3 также сложно предъявить какие-либо претензии, учитывая стоимость продукта. Дисковая подсистема стандарта для такого рода решений: четыре SATA 3Gb/s и два SATA 6Gb/s с поддержкой RAID-массивов уровней 0, 1, 5 и 10. Разъемы обычные, вертикальные, но скоростные порты сгруппированы в аккурат за слотами DIMM, а остальные находятся в нижнем правом углу платы. Удобно это или нет — сказать сложно, но после установки габаритной видеокарты они легко доступны. Заявлена поддержка технологий Intel Rapid Start для быстрой загрузки системы и Intel Smart Response, отвечающей за интеллектуальное кэширование данных. Для подключения периферии предусмотрено четыре порта USB 3.0, два из которых выведено на заднюю панель, и 10 разъемов универсальной шины старой версии (шесть портов на самой плате).

ASRock Z77 Pro3

Каких-либо дополнительных контроллеров не предусмотрено, но увеличить функциональность можно будет за счет разъемов для плат расширения. Для видеокарт предназначены два слота PCI Express x16, один из которых с поддержкой третьей версии этой шины (при условии использования Ivy Bridge) и функционирующий в режиме х16. Ко второму подводятся четыре линии PCI Express от чипсета. Постройка тандемов, как видим, присутствует, но только AMD CrossFireX. Есть еще один PCI-E 2.0 x1 и пара PCI. Последние особо актуальны для обширного парка старого оборудования. Реализация этой шины выполнена на базе моста ASMedia ASM1083.

ASRock Z77 Pro3

Звуковая подсистема представлена 7.1-канальным HDA кодеком Realtek ALC892 с заявленным соотношением сигнал/шум 96 дБА. Выход S/PDIF на задней панели не предусмотрен. Сеть выполнена на чипе Realtek RTL8111E, обеспечивающим скорость передачи данных до 1000 Мбит/с.

Задняя панель выполнена с таким же минимализмом, как и плата:
  • четыре USB 2.0;
  • два USB 3.0;
  • один PS/2;
  • по одному HDMI и D-Sub;
  • RJ45;
  • шесть аудио-разъемов.
ASRock Z77 Pro3

К сожалению, организовать трехмониторную конфигурацию не выйдет. Из дополнительных возможностей отметим подключение фирменного дистанционного управления к CIR-порту, приемник которого будет занимать один разъем USB на передней панели корпуса. Но, к сожалению, подобных пультов в отечественной рознице замечено не было.

UEFI Setup

В качестве прошивки у современных материнских плат используется Unified Extensible Firmware Interface (UEFI), а старый добрый BIOS практически ушел на пенсию и встречается преимущественно в решениях прошлых поколений. Микрокод AMI программисты ASRock немного преобразили, добавив графический интерфейс, выполненный в фирменном стиле. При входе в прошивку пользователь сразу попадает в раздел Main, в котором можно получить краткую информацию о системе.

UEFI Setup ASRock Z77 Pro3

Он же позволяет просмотреть какие установлены компоненты и режимы их работы, достаточно лишь навести курсор мыши на интересующую позицию. Но не всегда информация имеет исчерпывающий вид. Например, характеристики подключенного накопителя указаны достаточно подробно, а видеоадаптер представлен всегда лишь названием разработчика графического чипа. Есть возможность заблокировать доступ к сети согласно расписанию.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

Следующий по списку раздел — OC Tweaker. Именно в нем находятся тонкие настройки системы и параметры, отвечающие за разгон. Например, изменение частоты BCLK и технологии Turbo Boost, изменение множителя процессора, режимов работы памяти и ее таймингов, а также всевозможных напряжений и сохранение профилей с настройками.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

Самые «маленькие» могут воспользоваться предустановленными профилями для разгона процессора и встроенного графического ядра, повышающие частоту вплоть до 4,8 ГГц и 1,6 ГГц соответственно. С нашим набором комплектующих профили выше 4,4 ГГц стабильно так и не заработали. Есть еще возможность разогнать процессор до 4,7 ГГц за счет функции Advanced Turbo 30, но опять же, стабильности не было никакой.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

Если же полностью положиться на себя, то без проблем можно будет более точно настроить систему. Частота BCLK меняется в диапазоне 95—150 МГц (при рабочих максимум 110 МГц), если разгонять множителем, то пригодятся параметры, отвечающие за лимиты потребляемых мощности и тока. С установкой процессоров Ivy Bridge пользователям станет доступен более широкий список возможных режимов работы оперативной памяти с предельной частотой 2800 МГц и шагом 266/200 МГц.

UEFI Setup ASRock Z77 Pro3

Помимо частоты ОЗУ можно изменять и тайминги. Представленного количества будет достаточно для тонкой настройки системы под себя.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

Естественно, без поднятия питающих напряжений ни о каком разгоне речи быть не может. Как и Z75 Pro3 рассматриваемая плата позволяет настраивать семь основных параметров с диапазоном, которого хватит для среднестатистического разгона. В отличие от старших решений ASRock серии Extreme здесь выбрать конкретное напряжения питания ядер нельзя, можно только добавлять (или отнимать) до абстрактного номинала, который меняется при разгоне. Для удобства читателей все значения приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Voltage Offset –0,3…+0,6 0,005
IGPU Voltage Offset –0,1…+0,1 0,05
DRAM Voltage 1,165—1,8 0,005
VTT Voltage 0,768—1,634 0,009—0,01
PCH Voltage 0,78—1,646 0,009—0,01
CPU PLL Voltage 1,586—2,349 0,008—0,009
VCCSA Voltage 0,925—1,2 0,091—0,093

Параметр Load-Line Calibration, снижающий просадки напряжения во время разгона процессора, немного отличается от используемого в более продвинутых моделях этого вендора. Вместо привычных пяти уровней доступны процентные значения: 0, 50, 100. Самым оптимальным из них можно назвать 50%, так как при 0% идет сильное завышение напряжения.

Ну и, конечно же, в конце списка расположены три профиля для сохранения пользовательских настроек, которые упростят проводение экспериментов с разгоном. Можно им задать только имя, какой-либо информации о настройках, присущей, например, решениям MSI, нет.

Остальные разделы прошивки можно назвать относительно специфическими, так как там настраиваются параметры за редким исключением и в самом начале сборки системы. Например, чтобы выставить настройки по умолчанию после установки или смены CPU, выбрать накопитель для загрузки ОС, ну или заглянуть в раздел мониторинга и при наличии вентиляторов с ШИМ-управлением настроить их режим работы.

В Advanced можно просмотреть информацию об установленном процессоре и настроить поддерживаемые им технологии. Там же сосредоточены настройки различных контроллеров, графического ядра, чипсета и самой платы. Осуществить обновление микрокода через Интернет или флэш-накопитель можно в этом разделе благодаря утилитам Internet Flash и Instant Flash. В последнем случае достаточно вставить «флешку» в свободный USB-разъем и выбрать нужный файл, остальное плата сделает сама.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

Мониторинг в H/W Monitor минимален, как и у всех доступных решений. Две температуры, показания всех таходатчиков и напряжение на процессоре и силовых линиях — вот, пожалуй, и все. Можно еще настроить частоту вращения процессорных и двух корпусных вентиляторов в зависимости от температуры CPU. Ну а функция Dehumidifier, призванная бороться с повышенной влажностью внутри системного блока, включает время от времени систему для вентиляции корпуса, чтобы избежать появление губительного конденсата. Правда непонятно, насколько это актуально для среднестатистического ПК. Видимо, массовые прецеденты уже были, раз ASRock внедрила это во все свои новые продукты.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

В разделе Boot выбирается накопитель для загрузки ОС, отключается заставка во время старта системы и пр.

UEFI Setup ASRock Z77 Pro3

Вот, пожалуй, и все.


Комплектное ПО

В комплекте с материнской платой поставляется стандартный для решений ASRock набор программного обеспечения, включающий утилиты для настройки платы, быстрой загрузки системы, относящиеся к функционалу 555 XFast и несколько других. Все эти утилиты неоднократно нами рассматривались, так что остановимся лишь на программе настройки и мониторинга — ASRock Extreme Tuning Utility.

На первой вкладке доступна информация о текущих настройках системы, таких как частота и множитель процессора, BCLK, температура, скорость вращения всех вентиляторов и ключевых напряжений.

ASRock Extreme Tuning Utility

Во второй вкладке, Fan Control, доступен мониторинг двух термодатчиков и настройка трех вентиляторов.

ASRock Extreme Tuning Utility

Overclocking уже позволяет изменить множитель процессора и базовую частоту, настроить все необходимые для разгона напряжения.

ASRock Extreme Tuning Utility

После всех сделанных изменений настройки можно сохранить. Доступны три профиля, как и в прошивке платы.

ASRock Extreme Tuning Utility

Можно еще поэкспериментировать с энергопотреблением системы, активировал интеллектуальное управление количеством активных фаз питания процессора.

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

Ну и последняя вкладка XFast RAM, являющаяся неотъемлемой частью функционала 555 XFast, отвечает за виртуальный диск в ОЗУ, который позволит ускорить работу с различными приложениями при достаточном количестве памяти.

ASRock Extreme Tuning Utility

Тестовая конфигурация

Тестирование платы осуществлялось со следующей конфигурацией:
  • процессор: Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
  • память: Kingston KHX1866C11D3P1K2/8G (2x4 ГБ, DDR3-1866, 10-11-10-30);
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: Kingston SH100S3B/120G (120 ГБ, SATA 6Gb/s);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64 SP1;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.3.0.1020;
  • драйвер видеокарты: GeForce 306.97.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались. Настройки видеодрайвера не изменялись. Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T. Остальные настройки в UEFI (версия P1.60) материнской платы оставлялись по умолчанию.

Но прежде чем перейдем к тестированию платы, давайте взглянем на результаты разгона.


Разгон

Как не раз уже отмечалось, практически все продукты платформы LGA1155 по уровню среднестатистического разгона процессора между собой идентичны. Достаточно хорошей подсистемы питания CPU и продуманной прошивки и покорение оверклокерского Олимпа обеспечено. Только вряд ли стоит ожидать чего-то заоблачного от «материнки» за менее чем 100 долларов, хотя 4,5—5 ГГц получить на ней проблем не составит.

Но для начала проверим потенциал платы при повышении частоты BCLK. И тут никаких негативных сюрпризов — Z77 Pro3 без проблем функционировала на опорной частоте 108,1 МГц, что является неплохим результатом с нашим экземпляром Core i5-3570K.

Разгон ASRock Z77 Pro3

Если же проверять режим автоматического разгона с пресетами, то максимально стабильным профилем оказался Turbo 4.4GHz.

Разгон ASRock Z77 Pro3

При этом плата сама считала данные с XMP профиля памяти и подставила нужные значения таймингов и частоты. Вот только напряжение питания CPU были слишком большим — 1,26—1,27 В очень много для Ivy Bridge, работающим на такой частоте. Он просто зря перегревается, даже с использованием такого эффективного кулера как Noctua NH-D14. С другой стороны, конкурирующие решения запросто могут выше 1,3 В подать...

Профили это хорошо, но что может плата, если разгонять самому путем банального поднятия множителя процессора? А вот тут выше 4200 МГц ничего не вышло — плата сверх 1,16—1,18 В уже не решалась подать, а этого крайне мало для более высокого результата.

Разгон ASRock Z77 Pro3

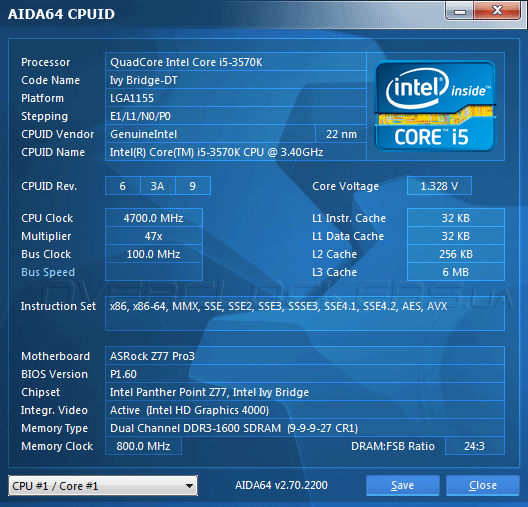

Если же разгон осуществлять полностью в ручном режиме, то без проблем удалось достигнуть предел для тестового Ivy Bridge, который составил 4,7 ГГц.

Разгон ASRock Z77 Pro3

Правда, напряжение при этом, как всегда, пришлось повысить до 1,33 В методом проб и ошибок, увеличивая параметр CPU Voltage Offset. Но в этом есть и свой плюс — технологии энергосбережения всегда работали корректно и при снижении частоты уменьшалось также напряжение. Ну а про температуру кристалла под нагрузкой, достигающую аж 98 °C, думаем, можно и не вспоминать.

Что же, осталось проверить небольшой разгон памяти. И тут нас ожидало первое разочарование — Z77 Pro3 не смогла функционировать с частотой памяти выше 2000 МГц.

Разгон ASRock Z77 Pro3

К сожалению, изменение напряжений VTT и SA ни к чему так и не привели. Вполне вероятна несовместимость с конкретными чипами модулей памяти Kingston. Так что, будем надеяться, розничным пользователям повезет больше.


Результаты тестирования

Тестовая конфигурация стенда с Core i5-3570K была немного изменена. Теперь вместо жесткого диска используется SSD-накопитель Kingston SH100S3B/120G, а видеокарта MSI N580GTX Lightning заменена на Gigabyte GV-N580SO-15I. В качестве эталона измерений используется все та же плата ASUS P8Z77-M Pro, но с обновленной до версии 1616 прошивкой. Кроме того, по возможности было обновлено все программное обеспечение.

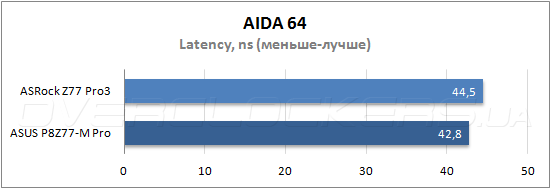

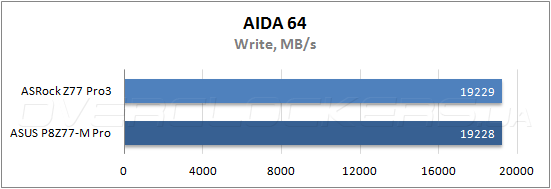

Для начала посмотрим на результаты пропускной способности памяти.

Тестирование ASRock Z77 Pro3

Тестирование ASRock Z77 Pro3

Тестирование ASRock Z77 Pro3

Тестирование ASRock Z77 Pro3

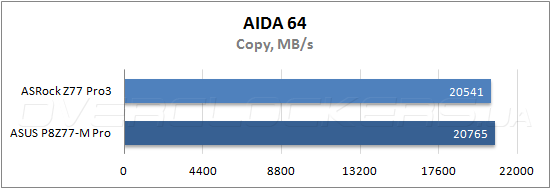

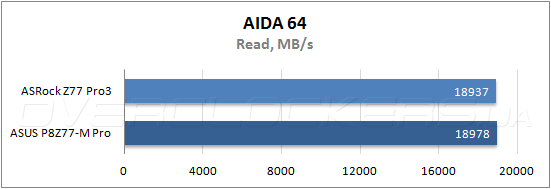

В этом тесте плата Z77 Pro3 проиграла своей оппонентке лишь при копировании данных в памяти и в поддесте на латентность. Но нами давно уже замечена хорошая оптимизация решений ASUS при работе с памятью прямо из «коробки». Думаем, если произвести тонкую настройку ОЗУ, то разница уже будет не такой и, скорее всего, она полностью нивелируется.

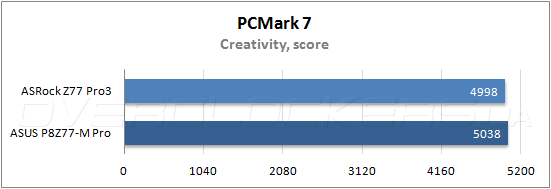

Теперь перейдем к тестовому пакету Futuremark PCMark 7, показывающему общий уровень продуктивности систем в типичных задачах.

Тестирование ASRock Z77 Pro3

Тестирование ASRock Z77 Pro3

Тестирование ASRock Z77 Pro3

Тестирование ASRock Z77 Pro3

Тестирование ASRock Z77 Pro3

Данная дисциплина более выигрышно выглядит с ASUS P8Z77-M Pro, хотя разница незначительная.

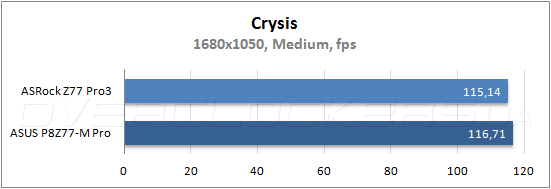

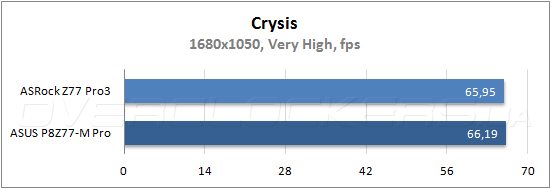

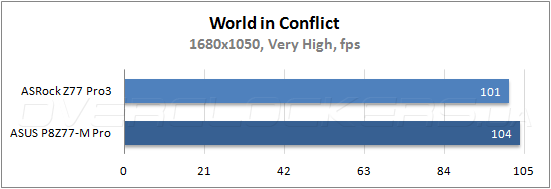

В заключение сравнительного тестирования посмотрим на производительность в игровых приложениях.

Тестирование ASRock Z77 Pro3

Тестирование ASRock Z77 Pro3

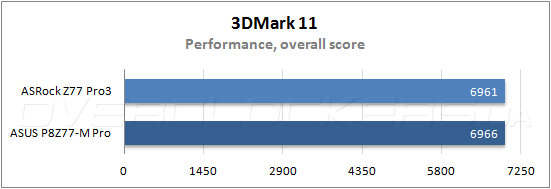

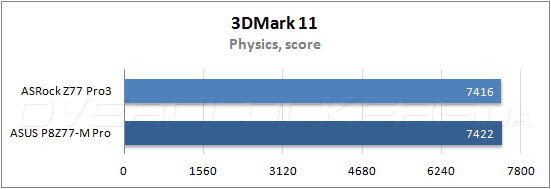

В 3DMark 11 обе платы показывают практически одинаковый уровень производительности.

Тестирование ASRock Z77 Pro3

Тестирование ASRock Z77 Pro3

Тестирование ASRock Z77 Pro3

Тестирование ASRock Z77 Pro3

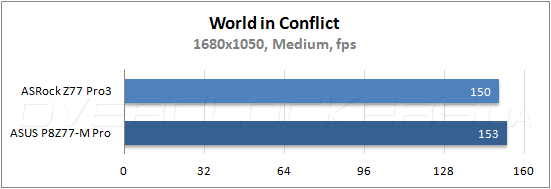

Если же смотреть по результатам реальных игровых приложений, то опять же плата ASRock медленнее оппонентки, но не настолько критично, чтобы делать окончательные выводы. Наша P8Z77-M Pro очень производительная в плане графической части и с ней тягаться конкурентам очень тяжело.


Энергопотребление системы

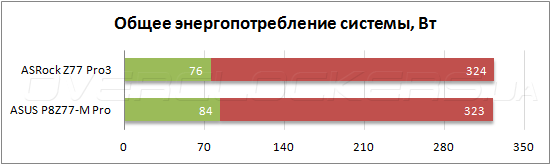

Замеры энергопотребления проводились во время прохода всех тестовых пакетов. Фиксировалось пиковое значение при максимальной нагрузке и среднее во время простоя системы при помощи прибора Basetech Cost Control 3000.

Энергопотребление ASRock Z77 Pro3

Плата ASRock более экономичная во время простоя системы, чем продукт ASUS, но потребляет на один ватт больше, если запускается ресурсоемкое приложение.


Выводы

Продукция ASRock продолжает и дальше радовать своих поклонников недорогим и вполне качественными решениями. Протестированная ранее Z75 Pro3 дала понять, что недорогая плата достойна внимания экономных энтузиастов, которым достаточно небольшого разгона, а лишняя функциональность, за которую обычно надо переплачивать, мало интересует. Героиня этого обзора выполнена на том же дизайне, но основана уже на системной логике более высокого уровня — Z77 Express, позволяющего воспользоваться всеми прелестями технологии Smart Response. Даже если потенциального пользователя не интересует кэширование данных при помощи SSD, то вряд ли он что-то прогадает, приобретя ASRock Z77 Pro3 — разница по цене с младшей моделью небольшая, плюс она практически исчезла из продажи. Огорчает лишь постройка тандемов из видеокарт только серии Radeon, но слабо представляется мощный игровой компьютер на базе недорогой платы. В конечном итоге имеем умеренно функциональную материнскую плату с неплохим разгонным потенциалом, стоимость которой ниже 100 долларов. Чего еще надо для массового ПК?
