Доступная плата для разгона. Обзор и тестирование ASRock Z77 Pro3

UEFI Setup

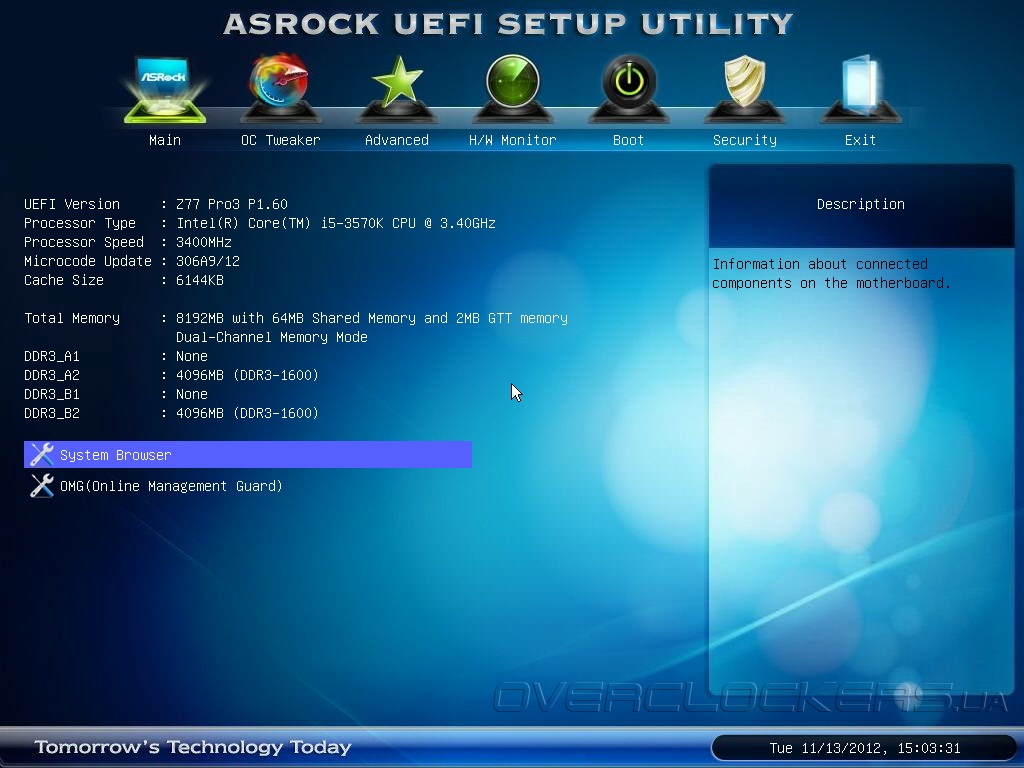

В качестве прошивки у современных материнских плат используется Unified Extensible Firmware Interface (UEFI), а старый добрый BIOS практически ушел на пенсию и встречается преимущественно в решениях прошлых поколений. Микрокод AMI программисты ASRock немного преобразили, добавив графический интерфейс, выполненный в фирменном стиле. При входе в прошивку пользователь сразу попадает в раздел Main, в котором можно получить краткую информацию о системе.

UEFI Setup ASRock Z77 Pro3

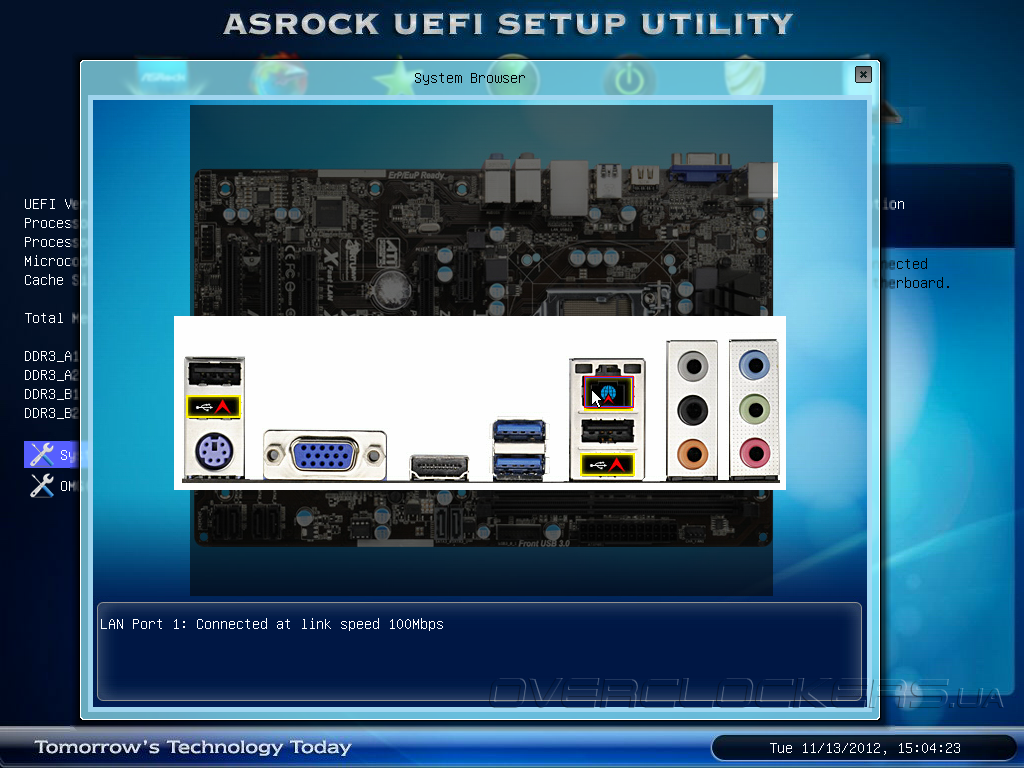

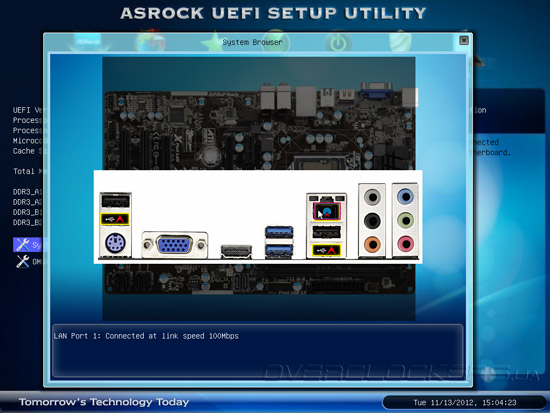

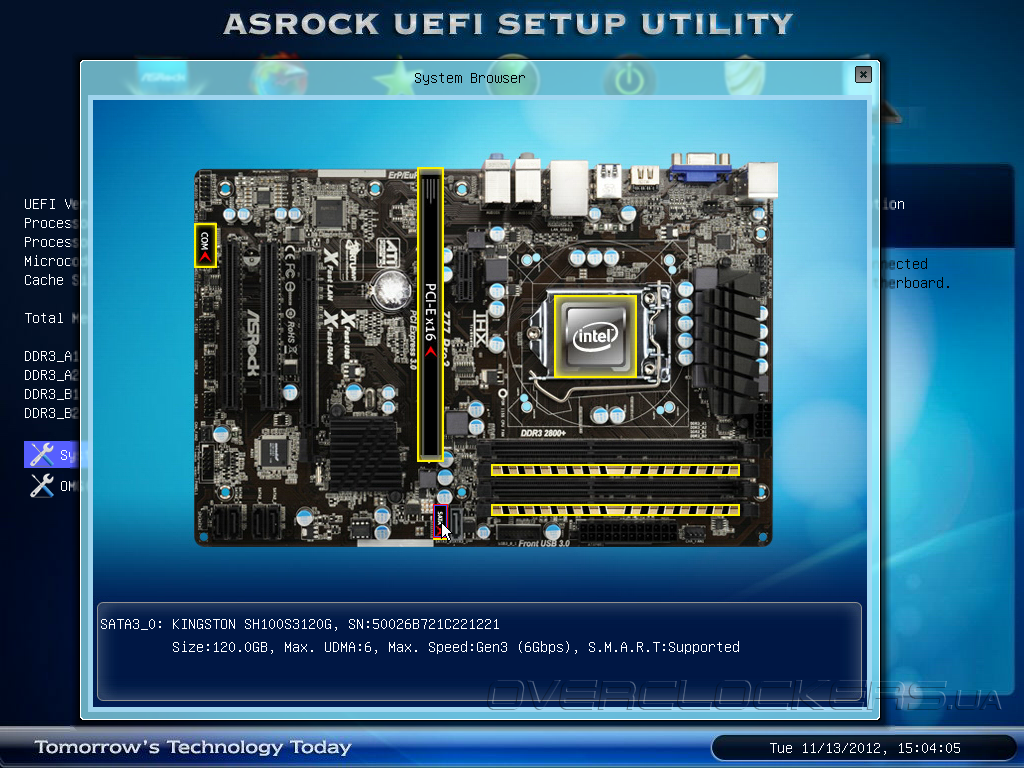

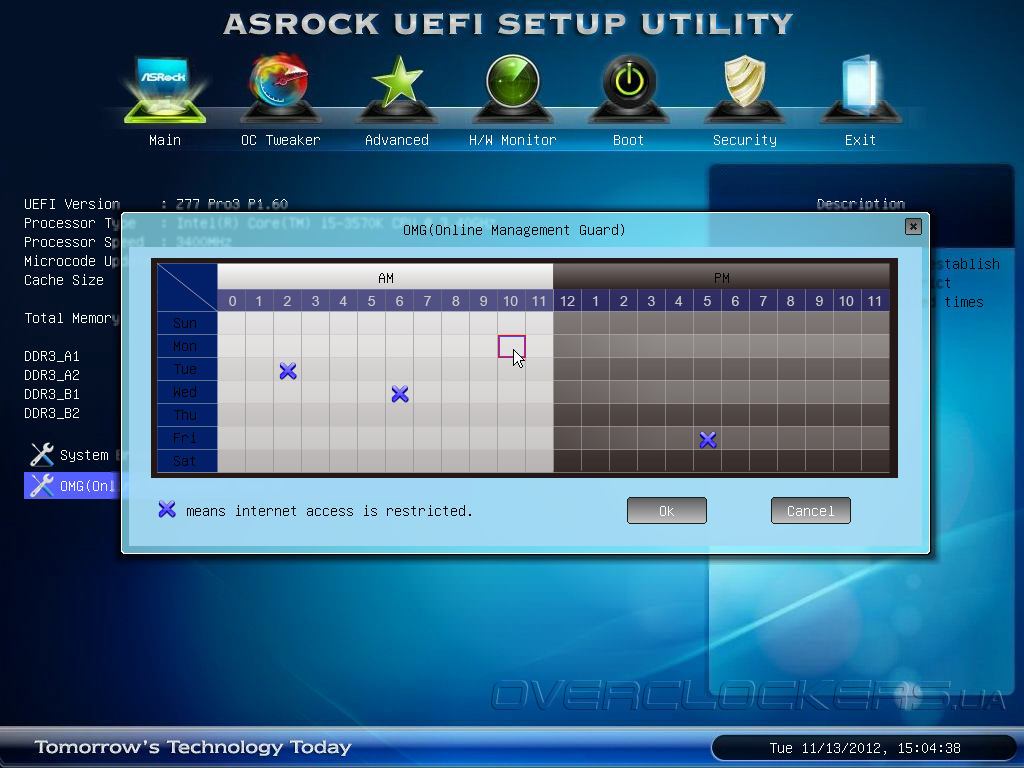

Он же позволяет просмотреть какие установлены компоненты и режимы их работы, достаточно лишь навести курсор мыши на интересующую позицию. Но не всегда информация имеет исчерпывающий вид. Например, характеристики подключенного накопителя указаны достаточно подробно, а видеоадаптер представлен всегда лишь названием разработчика графического чипа. Есть возможность заблокировать доступ к сети согласно расписанию.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

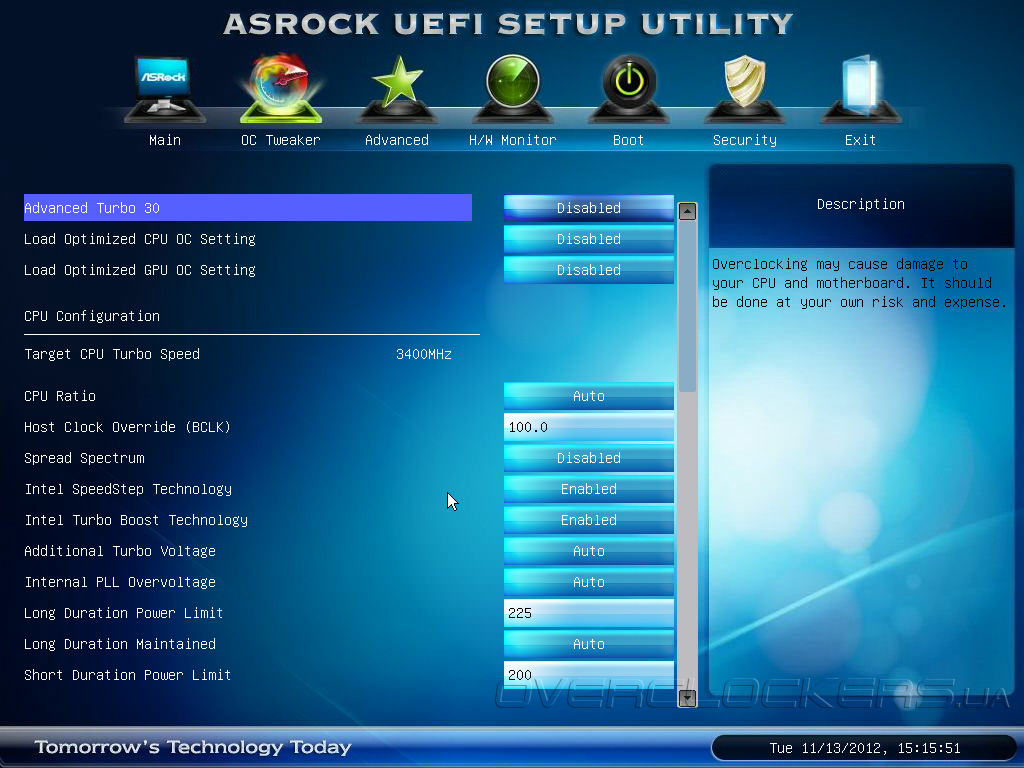

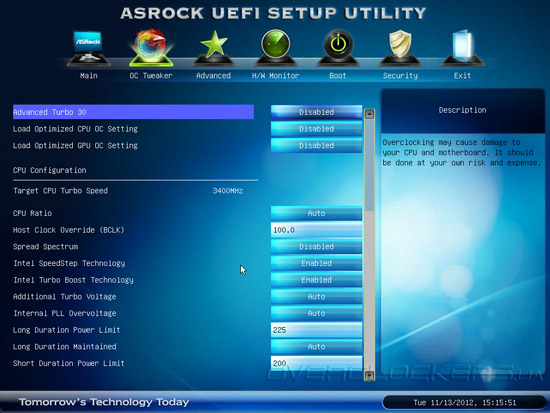

Следующий по списку раздел — OC Tweaker. Именно в нем находятся тонкие настройки системы и параметры, отвечающие за разгон. Например, изменение частоты BCLK и технологии Turbo Boost, изменение множителя процессора, режимов работы памяти и ее таймингов, а также всевозможных напряжений и сохранение профилей с настройками.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

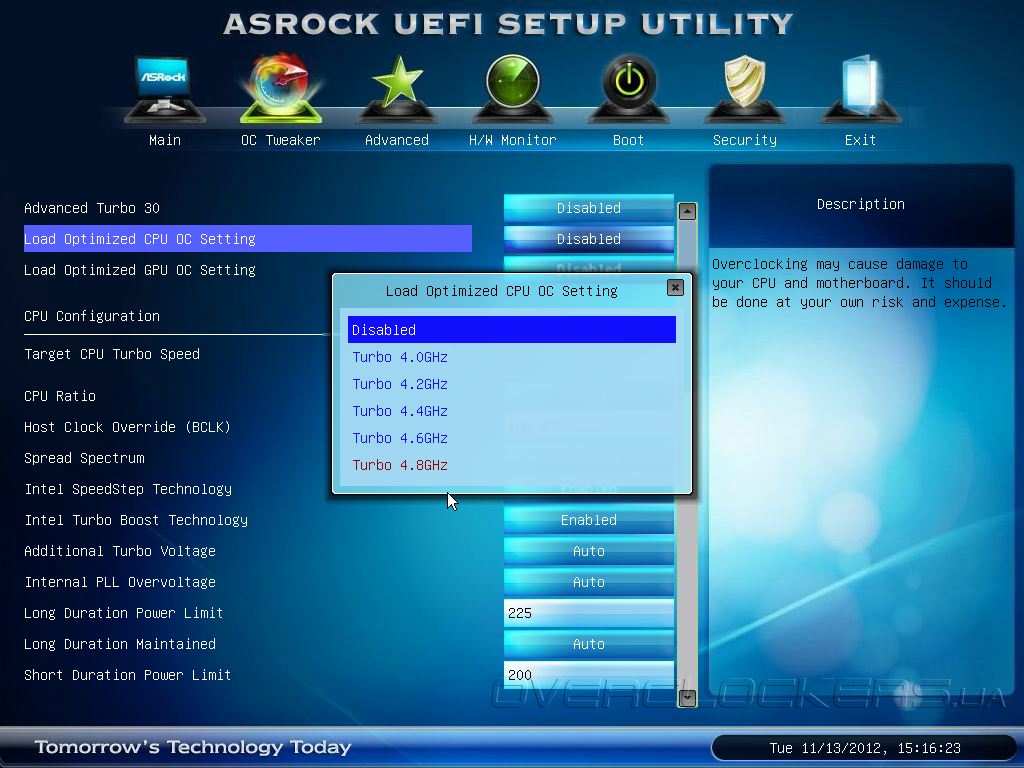

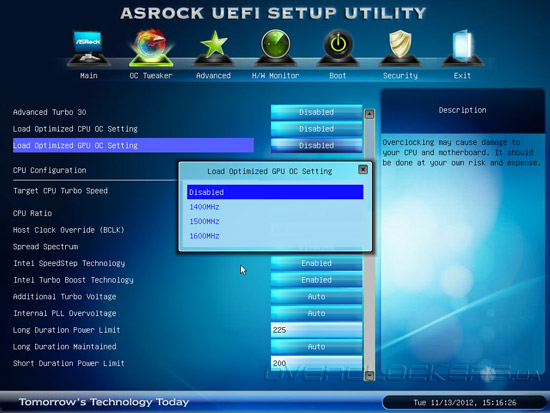

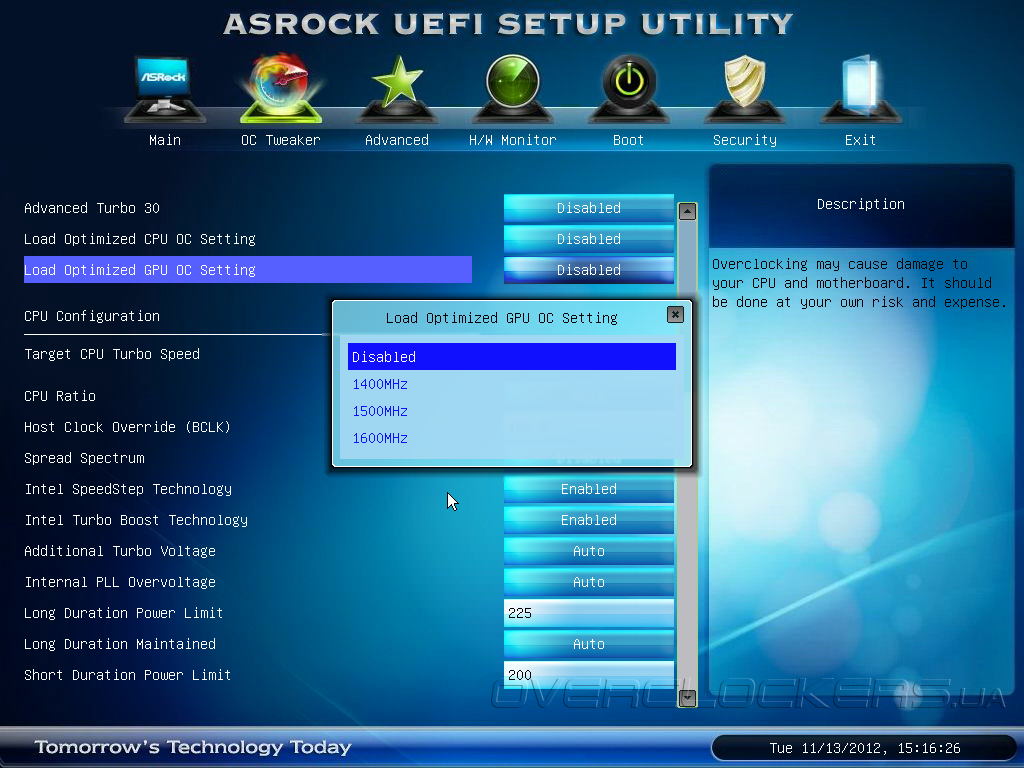

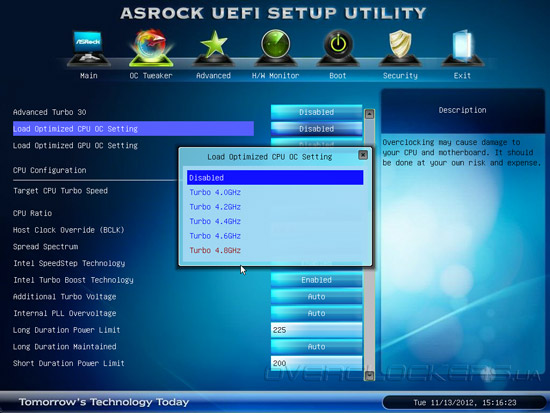

Самые «маленькие» могут воспользоваться предустановленными профилями для разгона процессора и встроенного графического ядра, повышающие частоту вплоть до 4,8 ГГц и 1,6 ГГц соответственно. С нашим набором комплектующих профили выше 4,4 ГГц стабильно так и не заработали. Есть еще возможность разогнать процессор до 4,7 ГГц за счет функции Advanced Turbo 30, но опять же, стабильности не было никакой.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

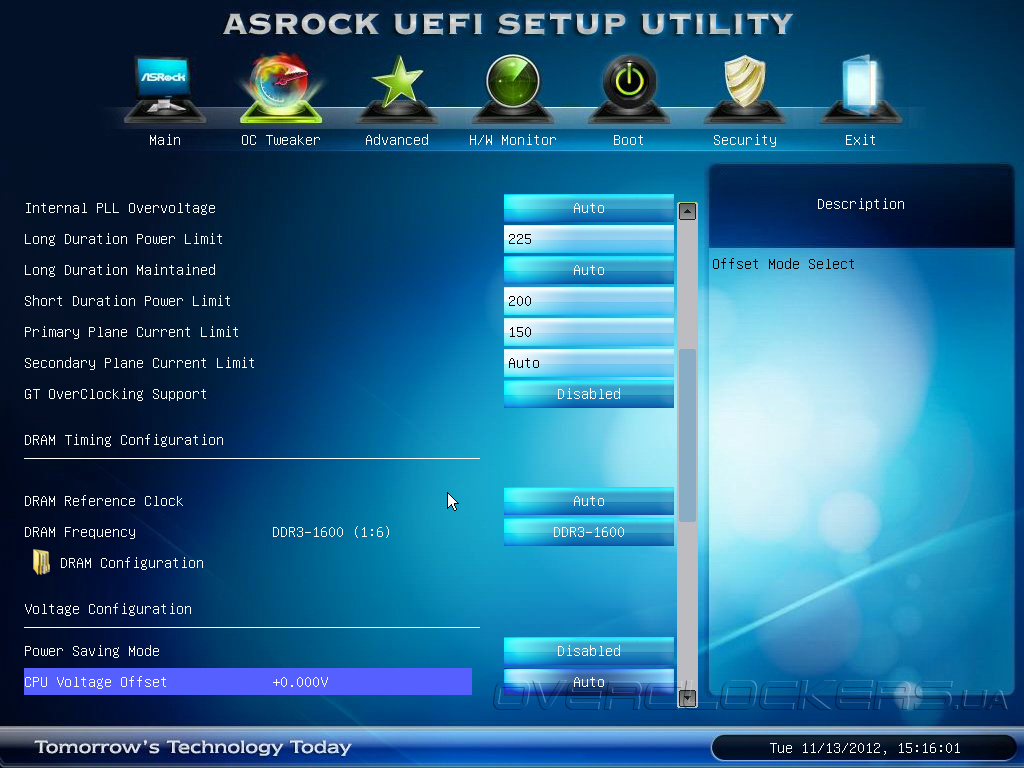

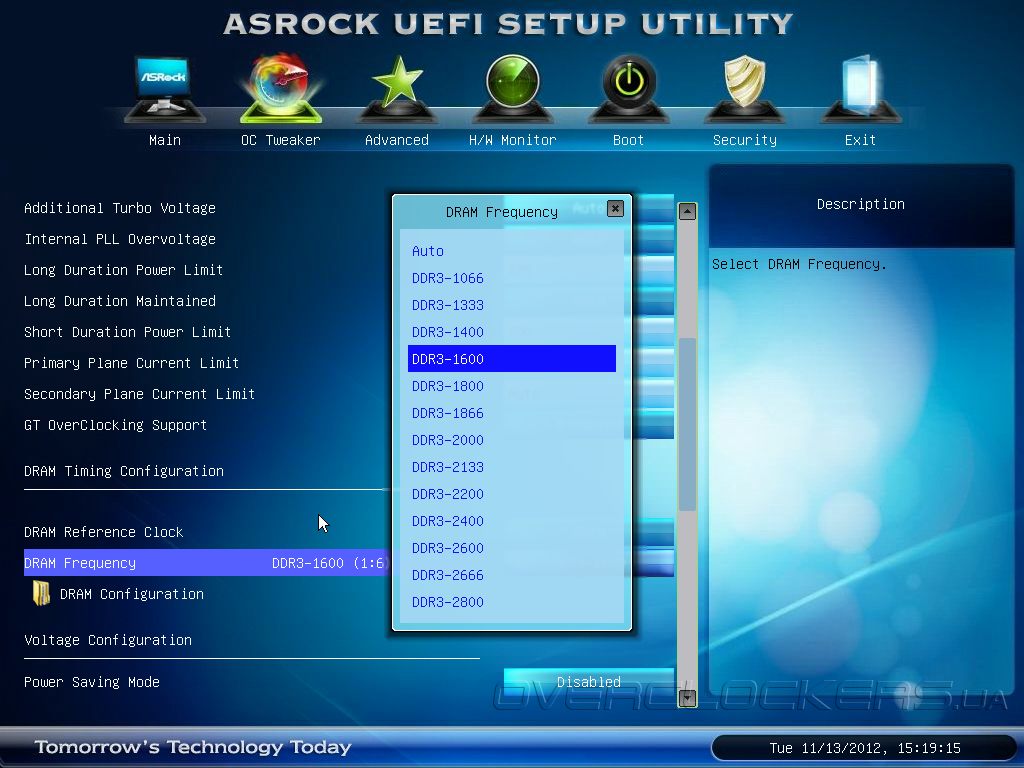

Если же полностью положиться на себя, то без проблем можно будет более точно настроить систему. Частота BCLK меняется в диапазоне 95—150 МГц (при рабочих максимум 110 МГц), если разгонять множителем, то пригодятся параметры, отвечающие за лимиты потребляемых мощности и тока. С установкой процессоров Ivy Bridge пользователям станет доступен более широкий список возможных режимов работы оперативной памяти с предельной частотой 2800 МГц и шагом 266/200 МГц.

UEFI Setup ASRock Z77 Pro3

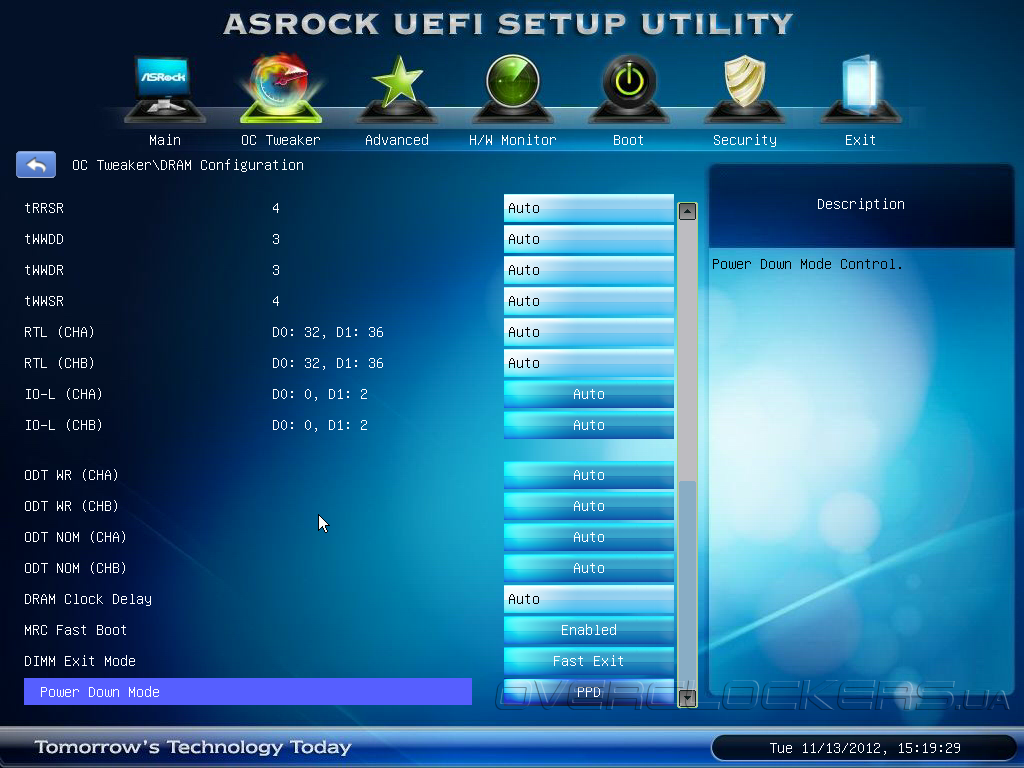

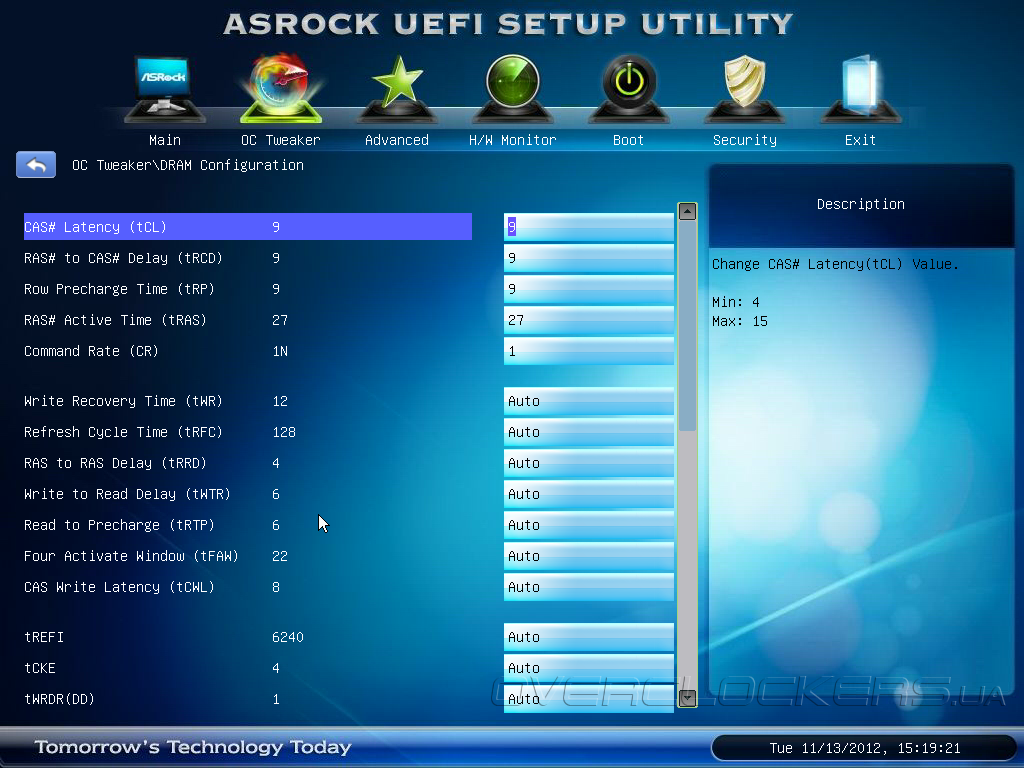

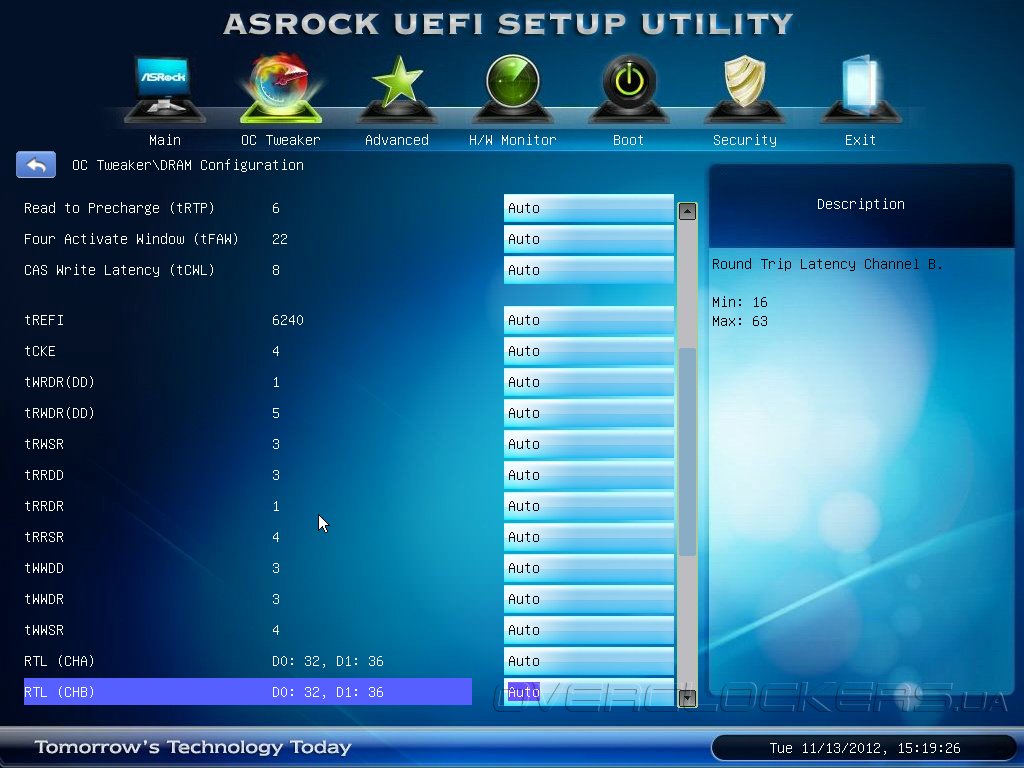

Помимо частоты ОЗУ можно изменять и тайминги. Представленного количества будет достаточно для тонкой настройки системы под себя.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

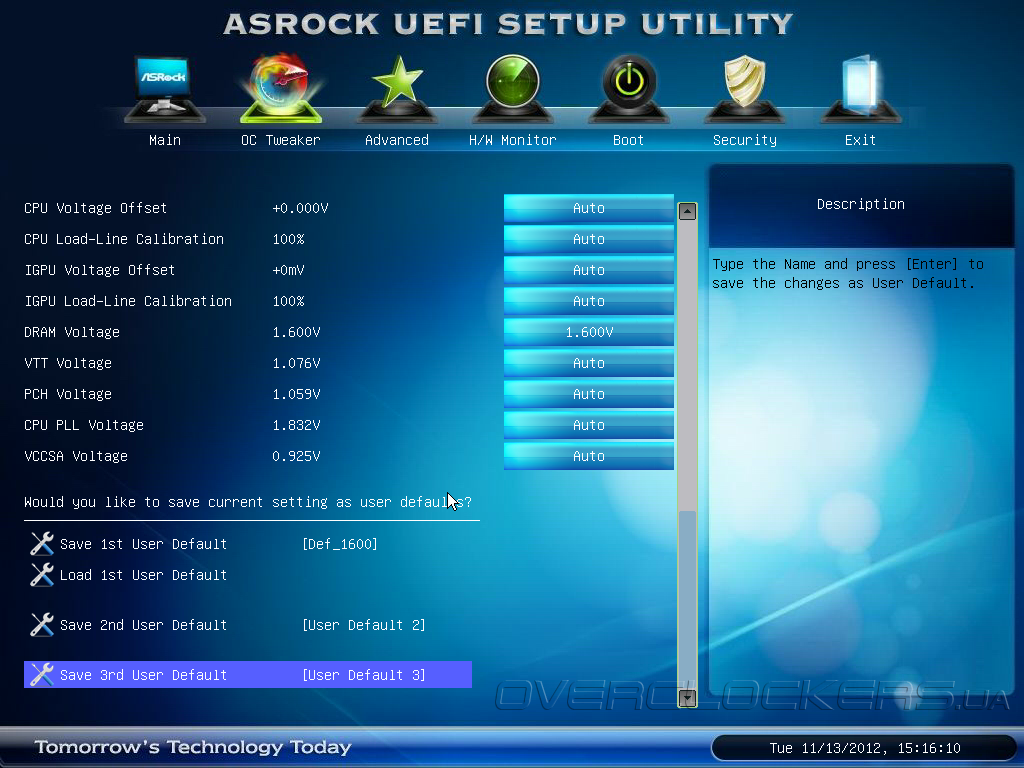

Естественно, без поднятия питающих напряжений ни о каком разгоне речи быть не может. Как и Z75 Pro3 рассматриваемая плата позволяет настраивать семь основных параметров с диапазоном, которого хватит для среднестатистического разгона. В отличие от старших решений ASRock серии Extreme здесь выбрать конкретное напряжения питания ядер нельзя, можно только добавлять (или отнимать) до абстрактного номинала, который меняется при разгоне. Для удобства читателей все значения приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Voltage Offset –0,3…+0,6 0,005
IGPU Voltage Offset –0,1…+0,1 0,05
DRAM Voltage 1,165—1,8 0,005
VTT Voltage 0,768—1,634 0,009—0,01
PCH Voltage 0,78—1,646 0,009—0,01
CPU PLL Voltage 1,586—2,349 0,008—0,009
VCCSA Voltage 0,925—1,2 0,091—0,093

Параметр Load-Line Calibration, снижающий просадки напряжения во время разгона процессора, немного отличается от используемого в более продвинутых моделях этого вендора. Вместо привычных пяти уровней доступны процентные значения: 0, 50, 100. Самым оптимальным из них можно назвать 50%, так как при 0% идет сильное завышение напряжения.

Ну и, конечно же, в конце списка расположены три профиля для сохранения пользовательских настроек, которые упростят проводение экспериментов с разгоном. Можно им задать только имя, какой-либо информации о настройках, присущей, например, решениям MSI, нет.

Остальные разделы прошивки можно назвать относительно специфическими, так как там настраиваются параметры за редким исключением и в самом начале сборки системы. Например, чтобы выставить настройки по умолчанию после установки или смены CPU, выбрать накопитель для загрузки ОС, ну или заглянуть в раздел мониторинга и при наличии вентиляторов с ШИМ-управлением настроить их режим работы.

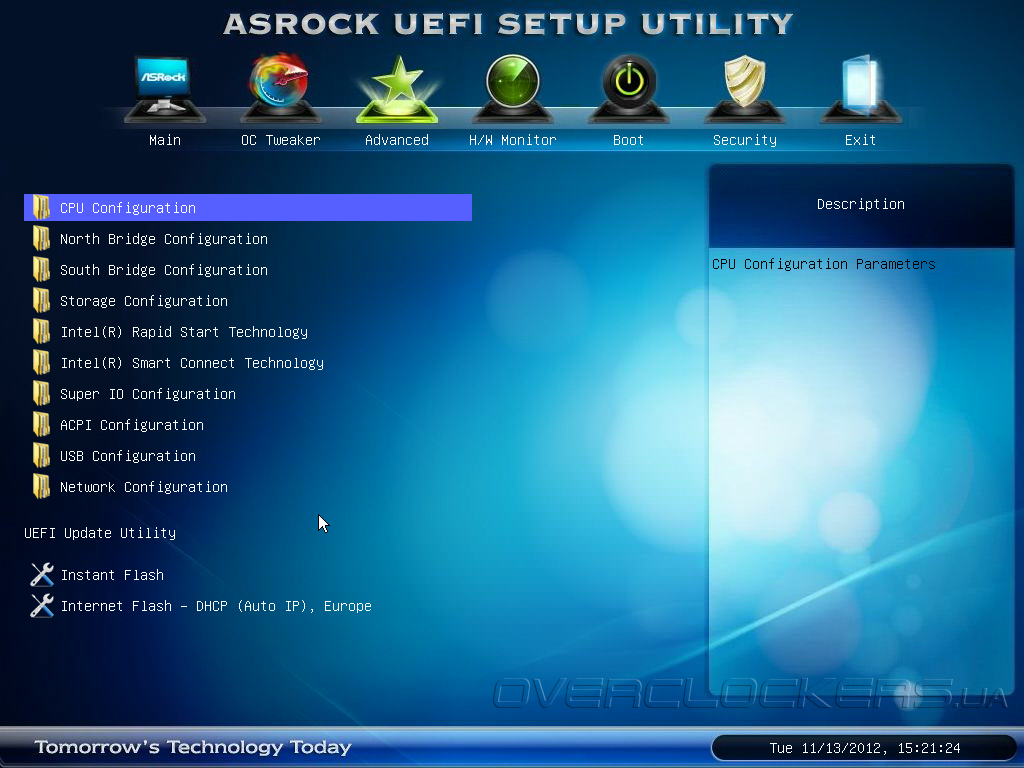

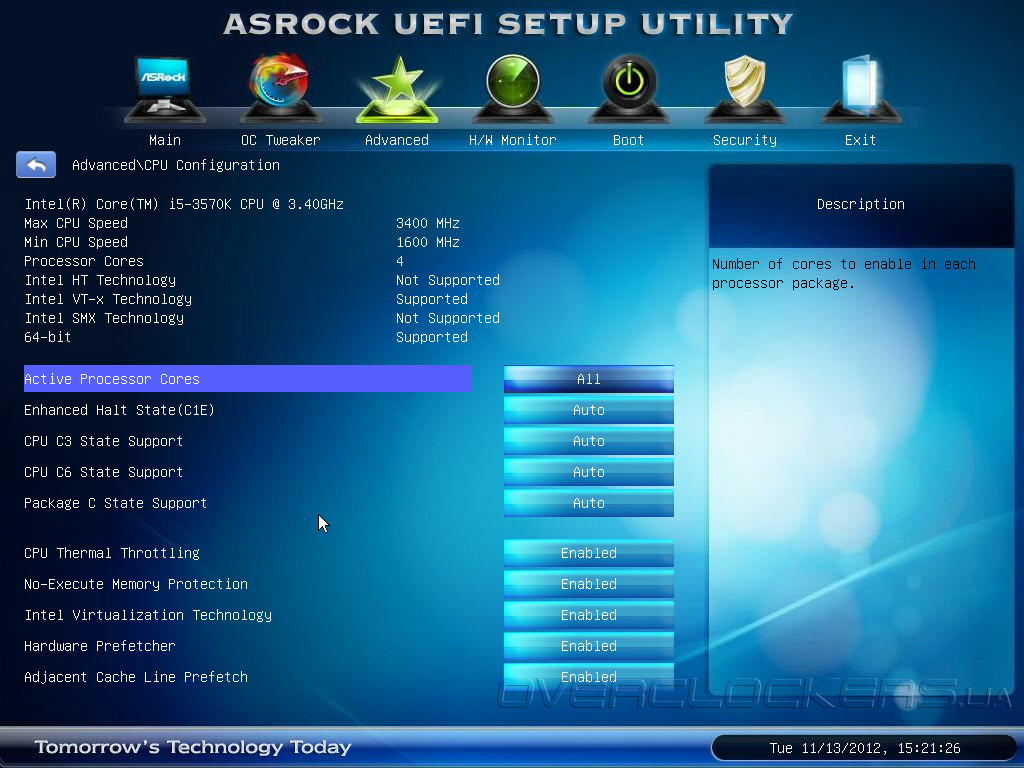

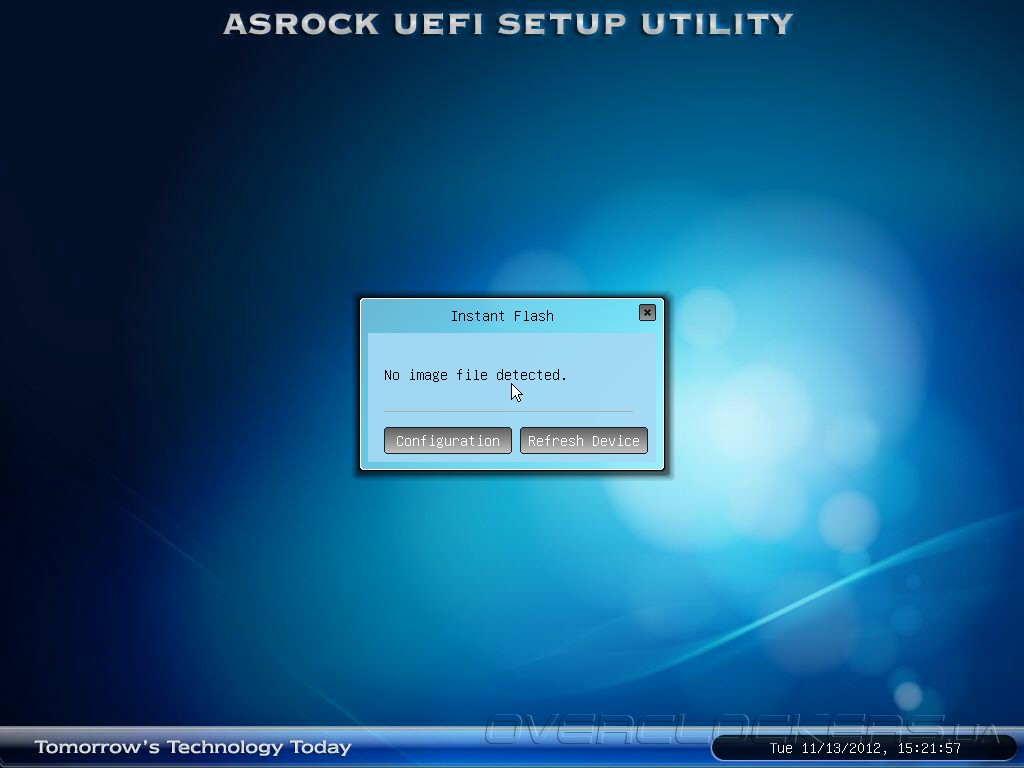

В Advanced можно просмотреть информацию об установленном процессоре и настроить поддерживаемые им технологии. Там же сосредоточены настройки различных контроллеров, графического ядра, чипсета и самой платы. Осуществить обновление микрокода через Интернет или флэш-накопитель можно в этом разделе благодаря утилитам Internet Flash и Instant Flash. В последнем случае достаточно вставить «флешку» в свободный USB-разъем и выбрать нужный файл, остальное плата сделает сама.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

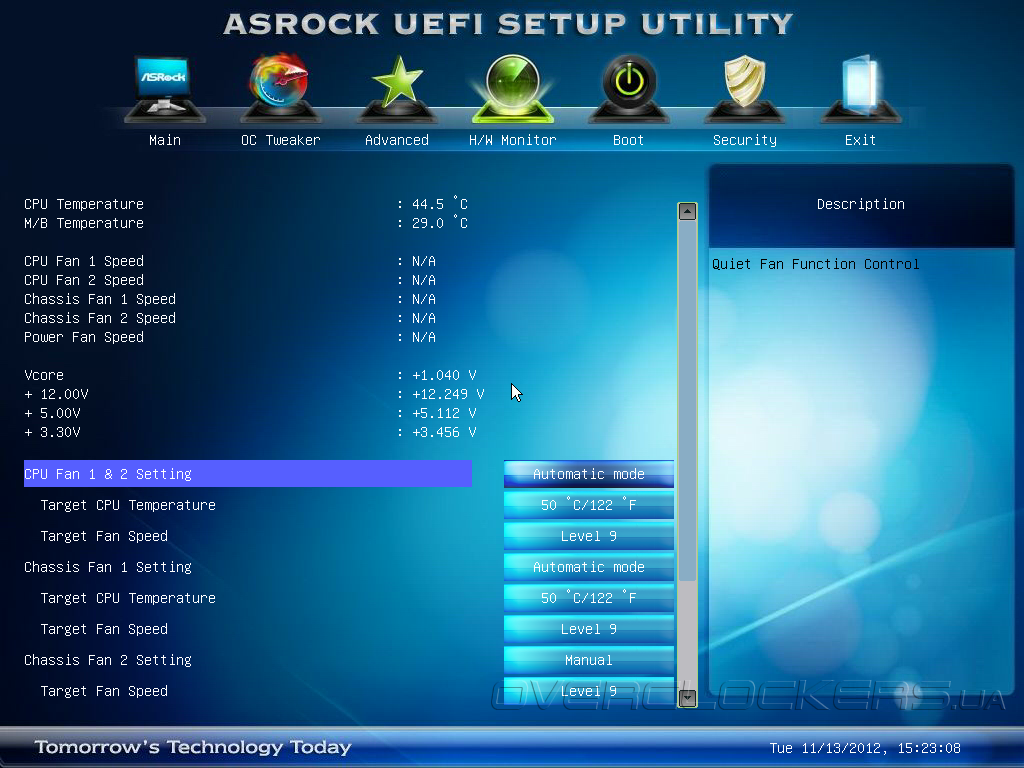

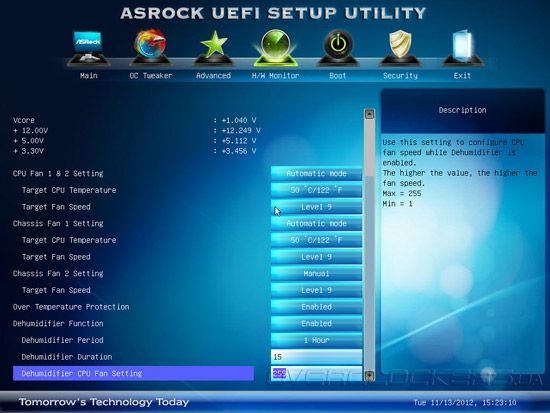

Мониторинг в H/W Monitor минимален, как и у всех доступных решений. Две температуры, показания всех таходатчиков и напряжение на процессоре и силовых линиях — вот, пожалуй, и все. Можно еще настроить частоту вращения процессорных и двух корпусных вентиляторов в зависимости от температуры CPU. Ну а функция Dehumidifier, призванная бороться с повышенной влажностью внутри системного блока, включает время от времени систему для вентиляции корпуса, чтобы избежать появление губительного конденсата. Правда непонятно, насколько это актуально для среднестатистического ПК. Видимо, массовые прецеденты уже были, раз ASRock внедрила это во все свои новые продукты.

UEFI Setup ASRock Z77 Pro3

UEFI Setup ASRock Z77 Pro3

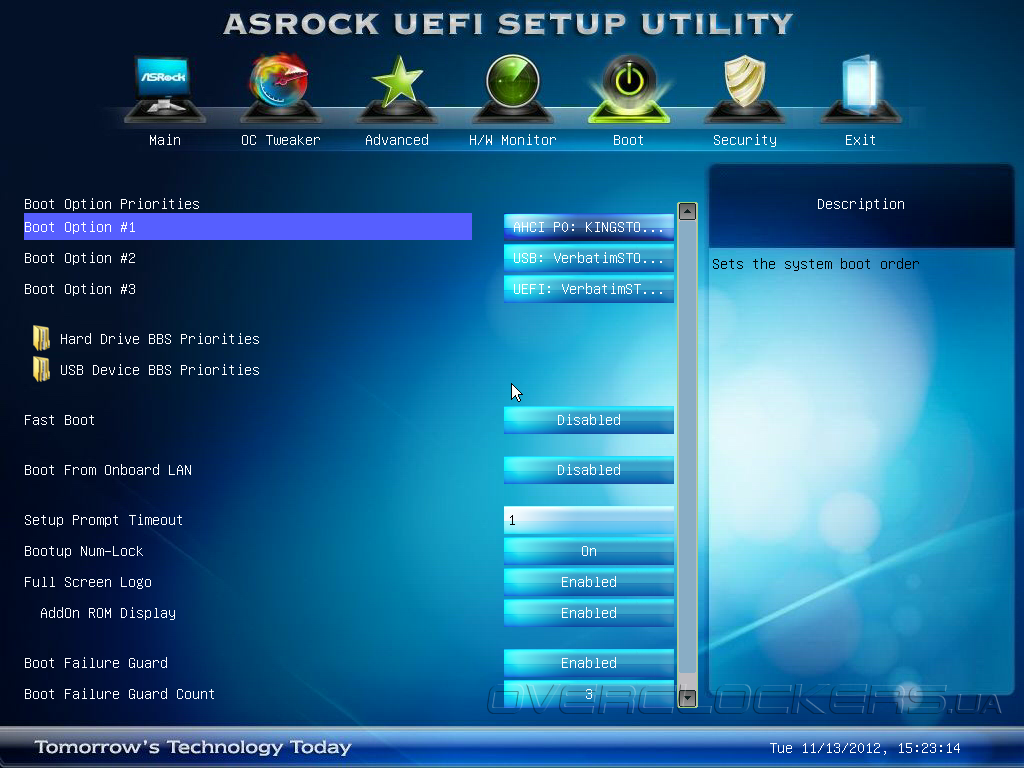

В разделе Boot выбирается накопитель для загрузки ОС, отключается заставка во время старта системы и пр.

UEFI Setup ASRock Z77 Pro3

Вот, пожалуй, и все.


Комплектное ПО

В комплекте с материнской платой поставляется стандартный для решений ASRock набор программного обеспечения, включающий утилиты для настройки платы, быстрой загрузки системы, относящиеся к функционалу 555 XFast и несколько других. Все эти утилиты неоднократно нами рассматривались, так что остановимся лишь на программе настройки и мониторинга — ASRock Extreme Tuning Utility.

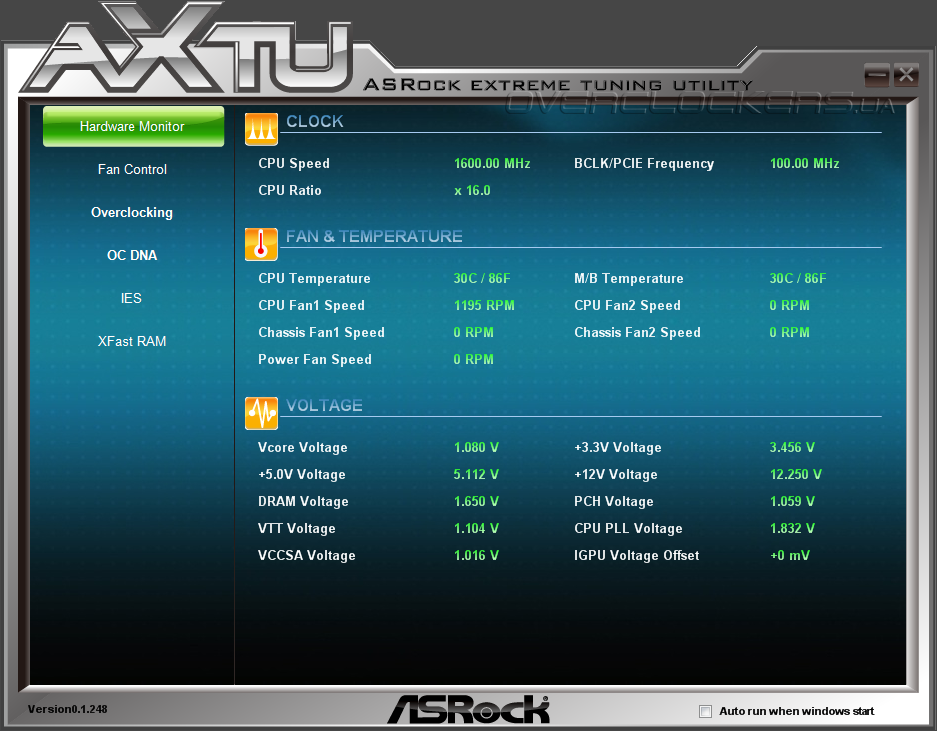

На первой вкладке доступна информация о текущих настройках системы, таких как частота и множитель процессора, BCLK, температура, скорость вращения всех вентиляторов и ключевых напряжений.

ASRock Extreme Tuning Utility

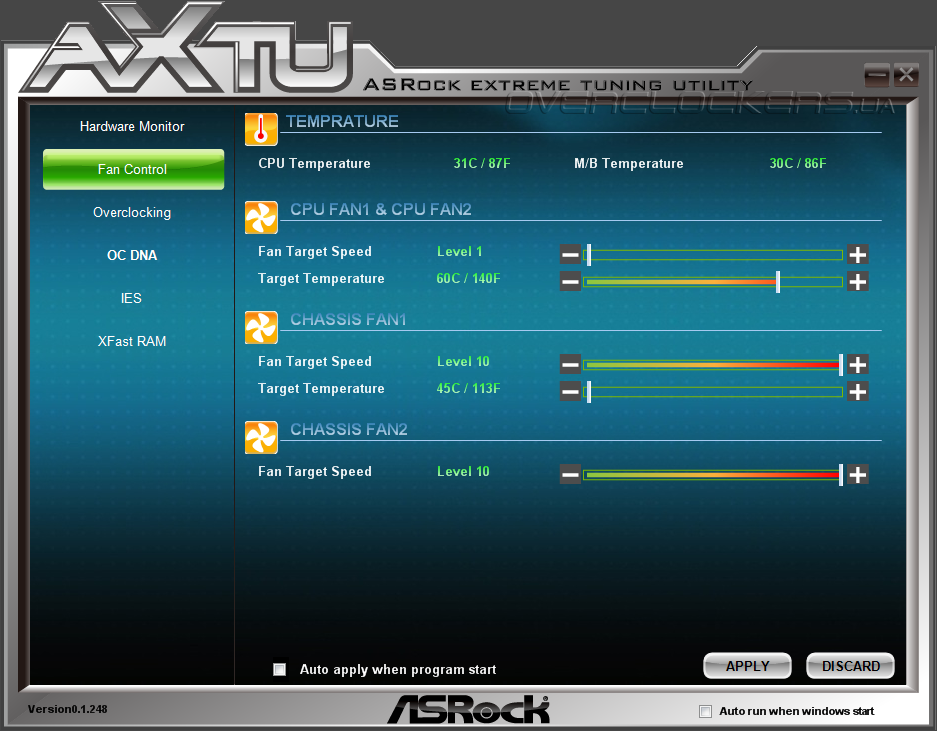

Во второй вкладке, Fan Control, доступен мониторинг двух термодатчиков и настройка трех вентиляторов.

ASRock Extreme Tuning Utility

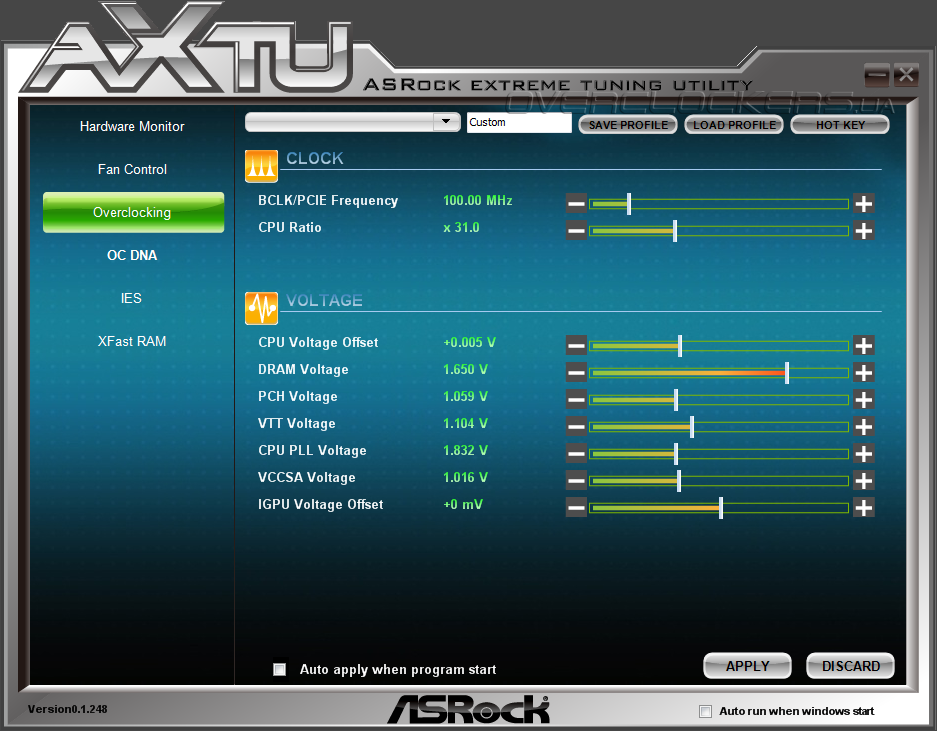

Overclocking уже позволяет изменить множитель процессора и базовую частоту, настроить все необходимые для разгона напряжения.

ASRock Extreme Tuning Utility

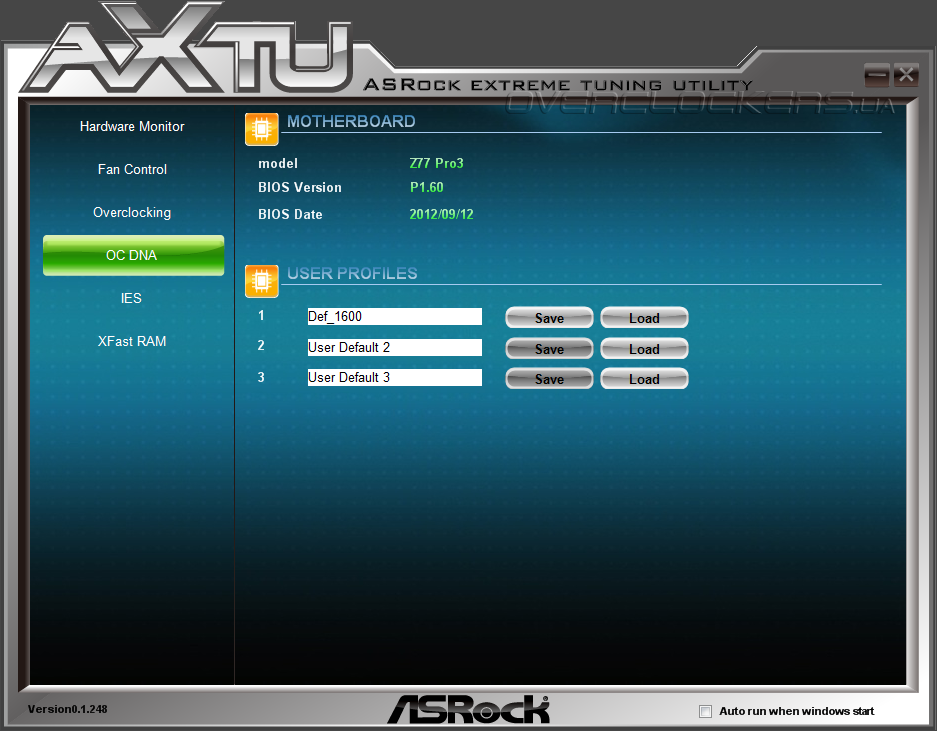

После всех сделанных изменений настройки можно сохранить. Доступны три профиля, как и в прошивке платы.

ASRock Extreme Tuning Utility

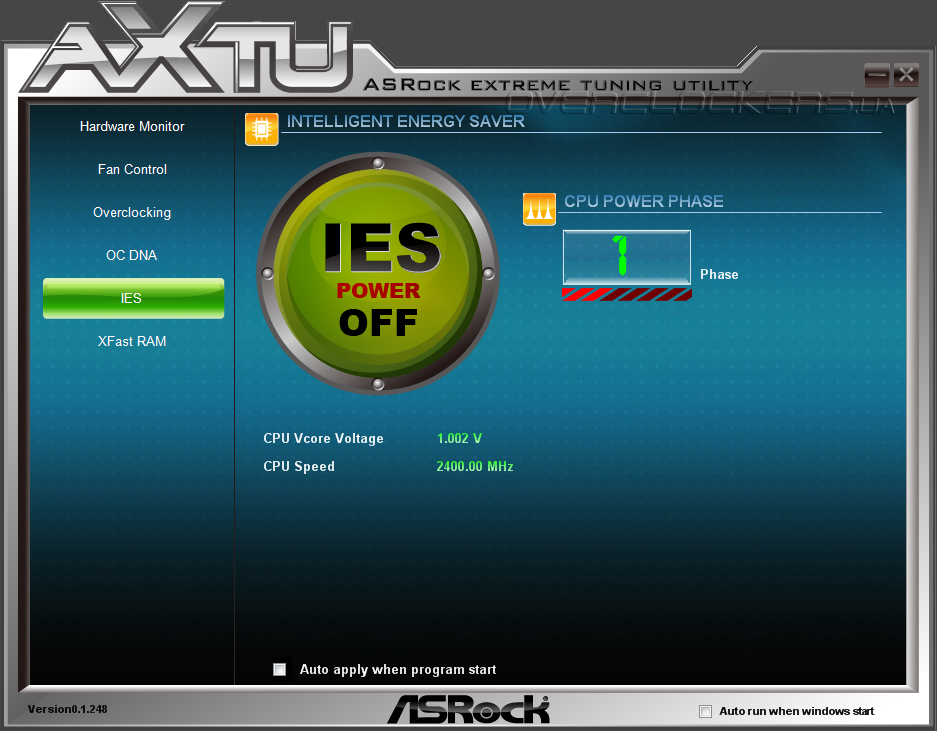

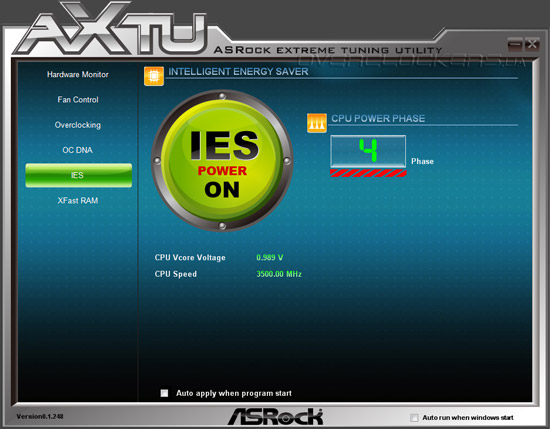

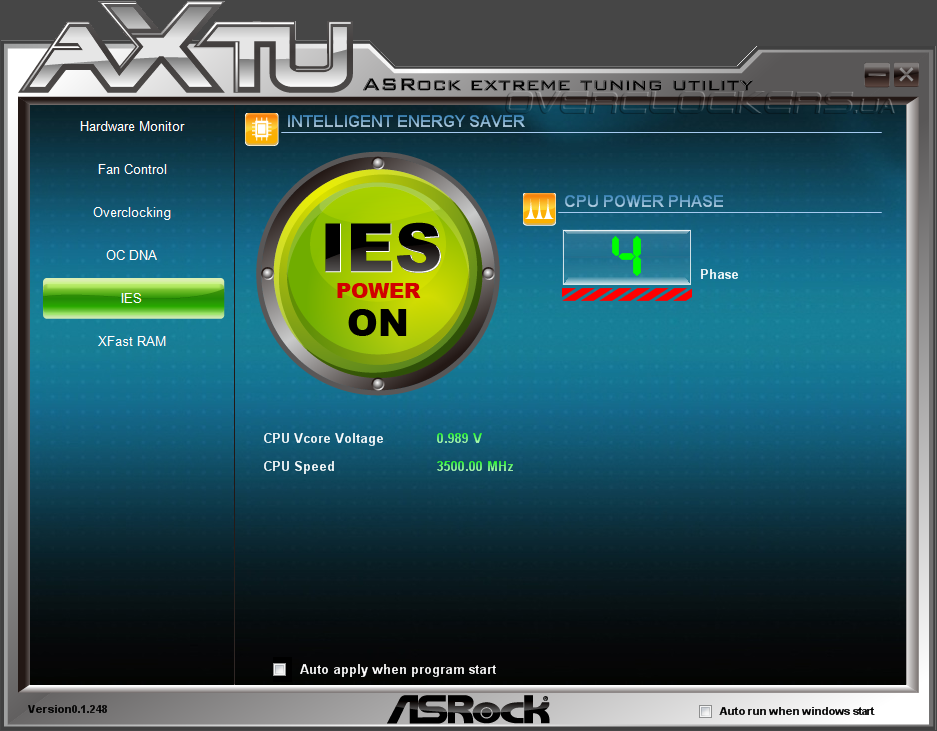

Можно еще поэкспериментировать с энергопотреблением системы, активировал интеллектуальное управление количеством активных фаз питания процессора.

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

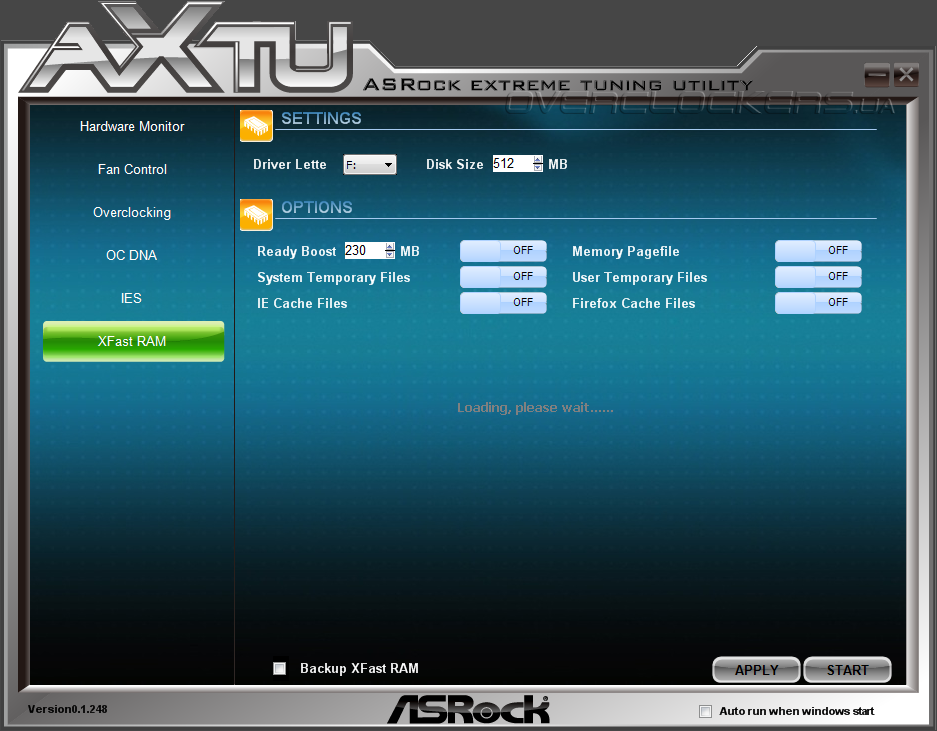

Ну и последняя вкладка XFast RAM, являющаяся неотъемлемой частью функционала 555 XFast, отвечает за виртуальный диск в ОЗУ, который позволит ускорить работу с различными приложениями при достаточном количестве памяти.

ASRock Extreme Tuning Utility
