ASUS P8Z77-M Pro. Компактная игровая плата нового поколения

В связи с выходом 7-ой серии чипсетов от компании Intel, партнёры калифорнийского полупроводникового гиганта активно пополняют ассортимент выпускаемых материнских плат, представляя разнообразные решения на наборах системной логики Intel Z77, Z75 и H77 Express. Новинки, предназначенные в первую очередь для установки 22-нм процессоров семейства Ivy Bridge, разумеется, также могут работать в паре с 32-нм CPU Intel предыдущего поколения в корпусировке LGA1155 (архитектура Sandy Bridge), что существенно расширяет круг потенциальных покупателей этих продуктов. С другой стороны, как мы выяснили в одном из недавних материалов, по сравнению с предыдущим поколением чипсетов Intel, изменения в 7-ой серии для многих энтузиастов не станут достаточным поводом для смены системной платы. А особенно это справедливо для обладателей решений премиум класса на базе Intel Z68 Express. Тем не менее, многие материнские платы на основе чипсетов 6-го поколения со временем постепенно исчезнут с прилавков магазинов, а их место займут более функциональные и современные продукты, основанные на Intel Z77, Z75 и H77 Express.

Сегодня в нашу тестовую лабораторию попала компактная системная плата ASUS P8Z77-M Pro, выполненная в форм-факторе Micro-ATX и основанная на базе «южного моста» Intel Z77 Express, который является последователем «флагманского» (для платформы LGA1155) набора системной логики Intel Z68 Express. Напомним, что в первую очередь этот чипсет отличается поддержкой возможности распределения процессорных линий PCI-E 3.0 по схеме 8х+4х+4х, где 12 линий предназначено для тандема дискретных графических адаптеров, а дополнительные четыре — отведены под нужды скоростного интерфейса Thunderbolt.

ASUS P8Z77-M Pro


Характеристики платы

Модель ASUS P8Z77-M Pro
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133* (O.C. для Sandy Bridge), 2200*/2400* (O.C. для Ivy Bridge), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express 3.0 x16@x8
1 PCI Express 3.0 x16@x4
1 PCI Express 2.0 x1
Слоты PCI
Количество подключаемых вентиляторов 4 (4pin)
Порты PS/2 1
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
2 x 3.0 (на задней панели, ASMedia 1042)
8 x 2.0 (2 разъема на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77Express)
4 канала SATA 3 Гбит/с (Intel Z77Express)
eSATA 2 канала eSATA 6 Гбит/с (ASMedia ASM1061)
RAID 0, 1, 5, 10 (Intel Z77Express)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111F (Gigabit Ethernet)
FireWire
COM 1 (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности ASUS C.P.R.(CPU Parameter Recall), MemOK!, BIOS Flashback, переключатели EPU и TPU на плате, USB 3.0 Boost, GPU Boost

Принимая во внимание, что стоимость ASUS P8Z77-M Pro на украинском рынке в среднем составляет около $140, функциональность этой компактной платы выглядит вполне достойно даже в сравнении с полноразмерными ATX-решениями. К тому же, учитывая, что популярность компактных игровых систем в корпусах формата Micro-Tower в последнее время только возросла, для многих пользователей именно сочетание компактных габаритов и хорошего функционального оснащения ASUS P8Z77-M Pro могут стать ключевым достоинством этого продукта.


Внешний вид и функциональность

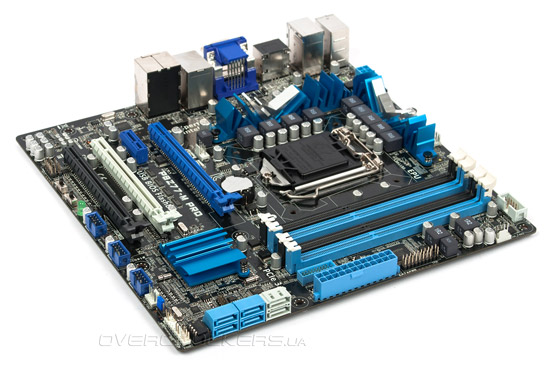

Как мы уже упоминали, рассматриваемая материнская плата имеет габариты 244 x 244 мм, что соответствует распространенному форм-фактору mATX и гарантирует совместимость ASUS P8Z77-M Pro с большинством корпусов формата Middle- и Micro-Tower. Традиционно для последних поколений системных плат ASUS среднего уровня, основным цветами оформления являются синий, черный и белый.

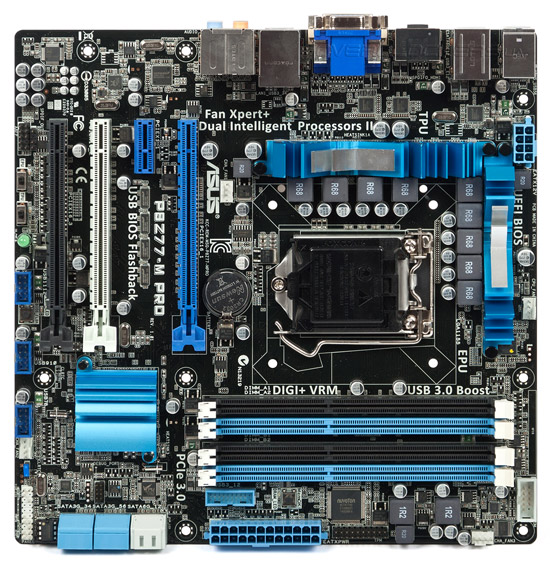

Расположение элементов на ASUS P8Z77-M Pro, на наш взгляд, организовано достаточно удачно. Несмотря на большое количество разнообразных интерфейсов, портов и функциональных элементов, все они расположены так, чтобы не мешать подключению и укладке кабелей внутри системного блока.

ASUS P8Z77-M Pro

ASUS P8Z77-M Pro поддерживает установку процессоров Intel Sandy Bridge/Ivy Bridge с разъемом LGA 1155, включая оверклокерские модели с индексом «К» в названии, которые имеют разблокированный на повышение множитель. Максимальный объем оперативной памяти стандарта DDR3 с частотой 1066—2133 МГц для Sandy Bridge и до2400 МГц для Ivy Bridge, который можно установить, составляет 32 ГБ.

ASUS P8Z77-M Pro

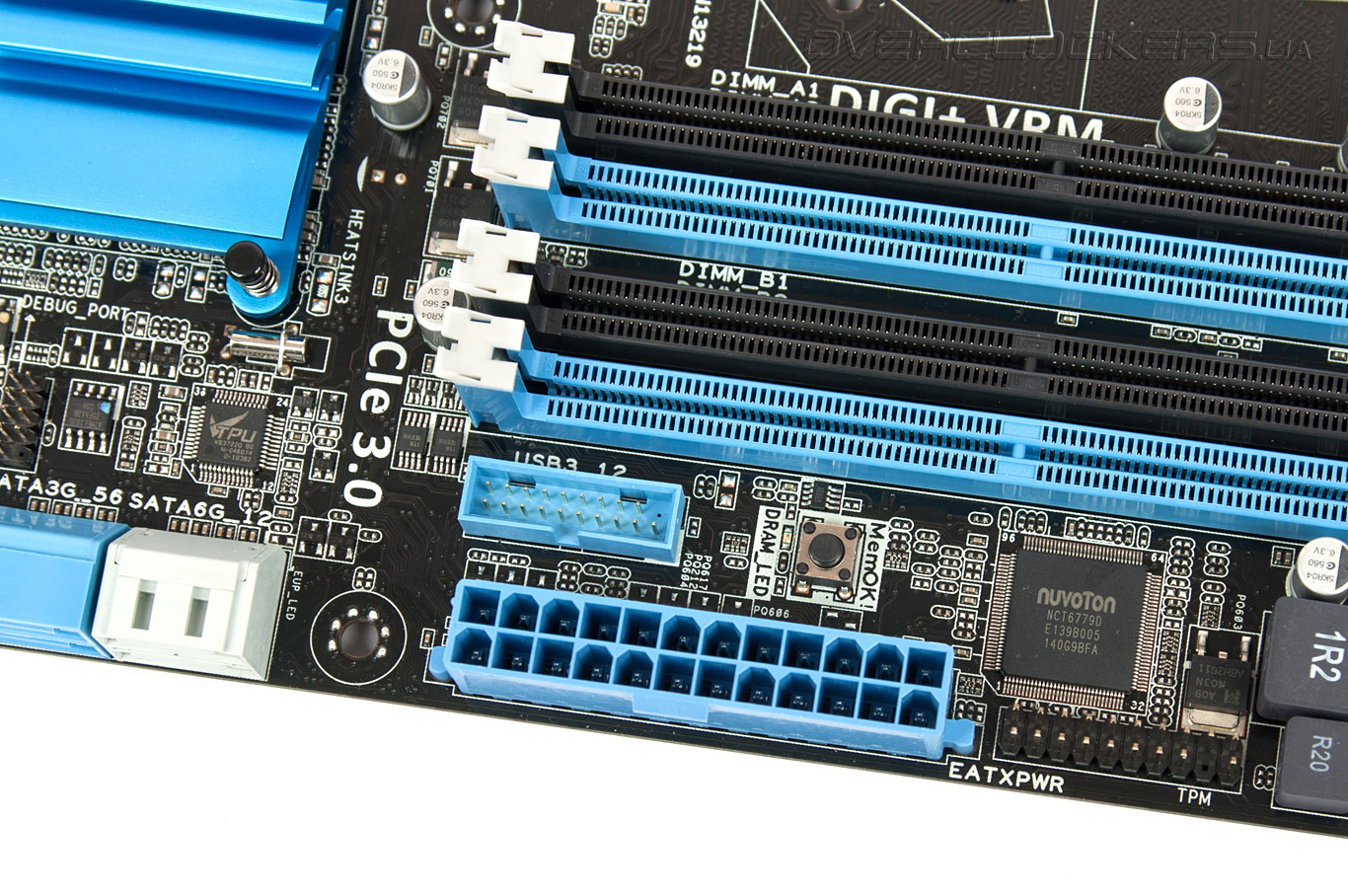

Фирменная технология ASUS под названием MemOK! позволяет до запуска системы оптимизировать параметры оперативной памяти для лучшей совместимости с материнской платой по нажатию соответствующей кнопки на текстолите.

ASUS P8Z77-M Pro

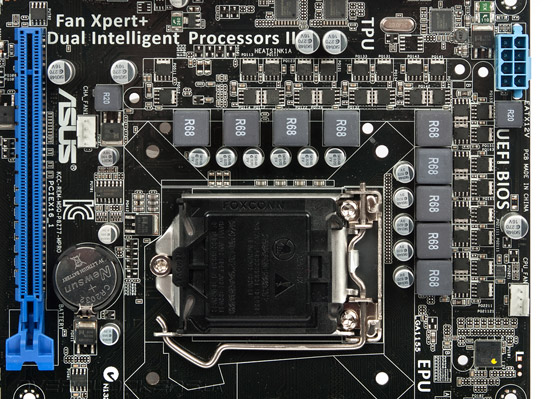

Преобразователь питания процессора с применением цифрового ШИМ-контроллера Digi+ EPU (ASP1000C) выполнен по 8-канальной схеме. Шесть фаз задействовано непосредственно для питания самих процессорных ядер, а еще по одной — для встроенного в CPU графического ядра и «северного моста». Поддержка фирменных функций EPU и TPU позволяет автоматически оптимизировать энергопотребление системы и улучшить разгонный потенциал ASUS P8Z77-M Pro.

ASUS P8Z77-M Pro

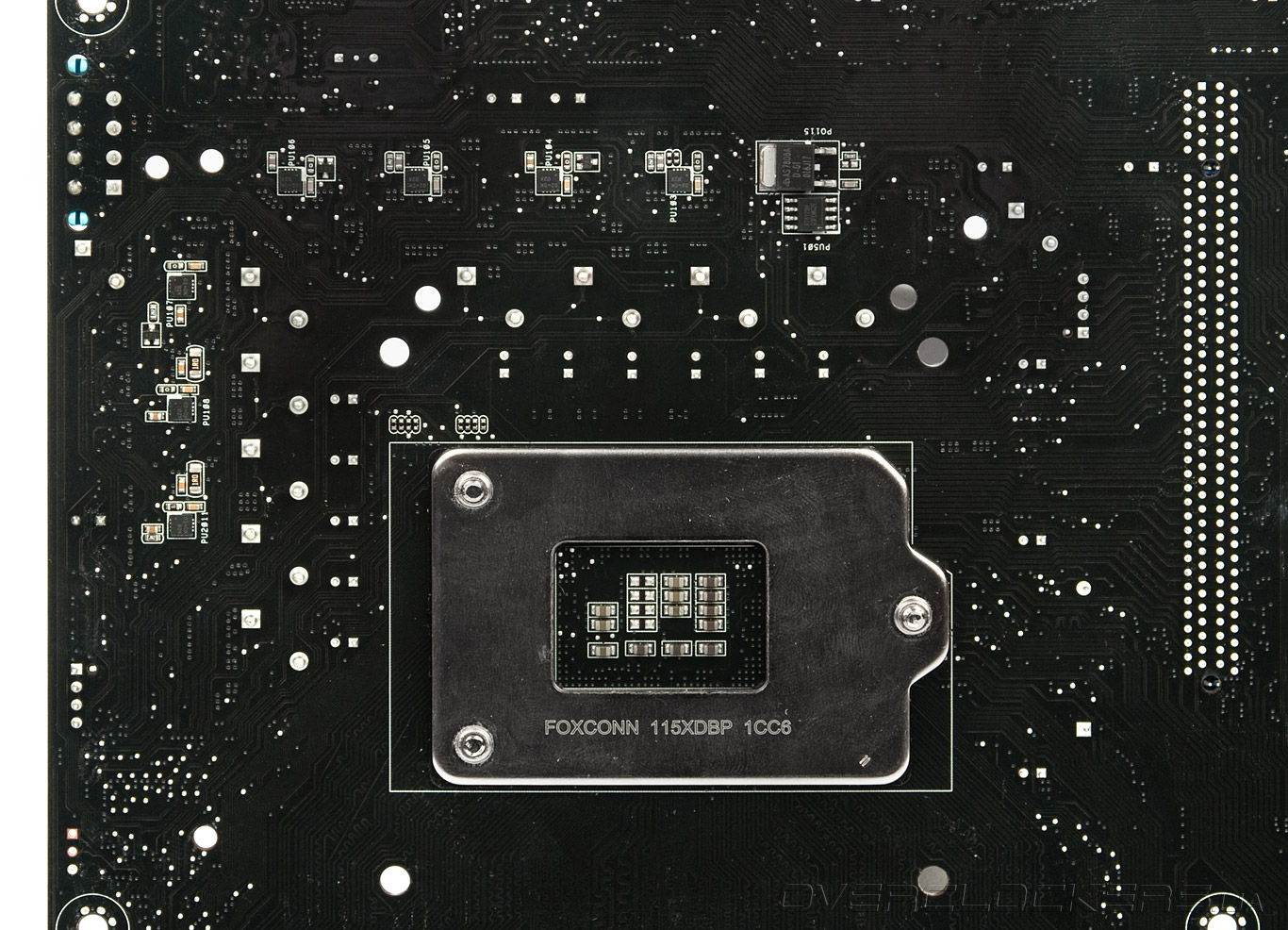

Ввиду недостатка свободного места на текстолите, несколько компонентов модуля VRM инженеры ASUS были вынуждены вынести на обратную сторону платы. Отметим, что процессорный сокет изготовлен подрядчиком Foxconn.

ASUS P8Z77-M Pro

Для обеспечения питания элементов материнской платы предусмотрены силовой разъем EPS12V и 24-контактный ATX, которые расположены достаточно традиционно — аккуратная прокладка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов.

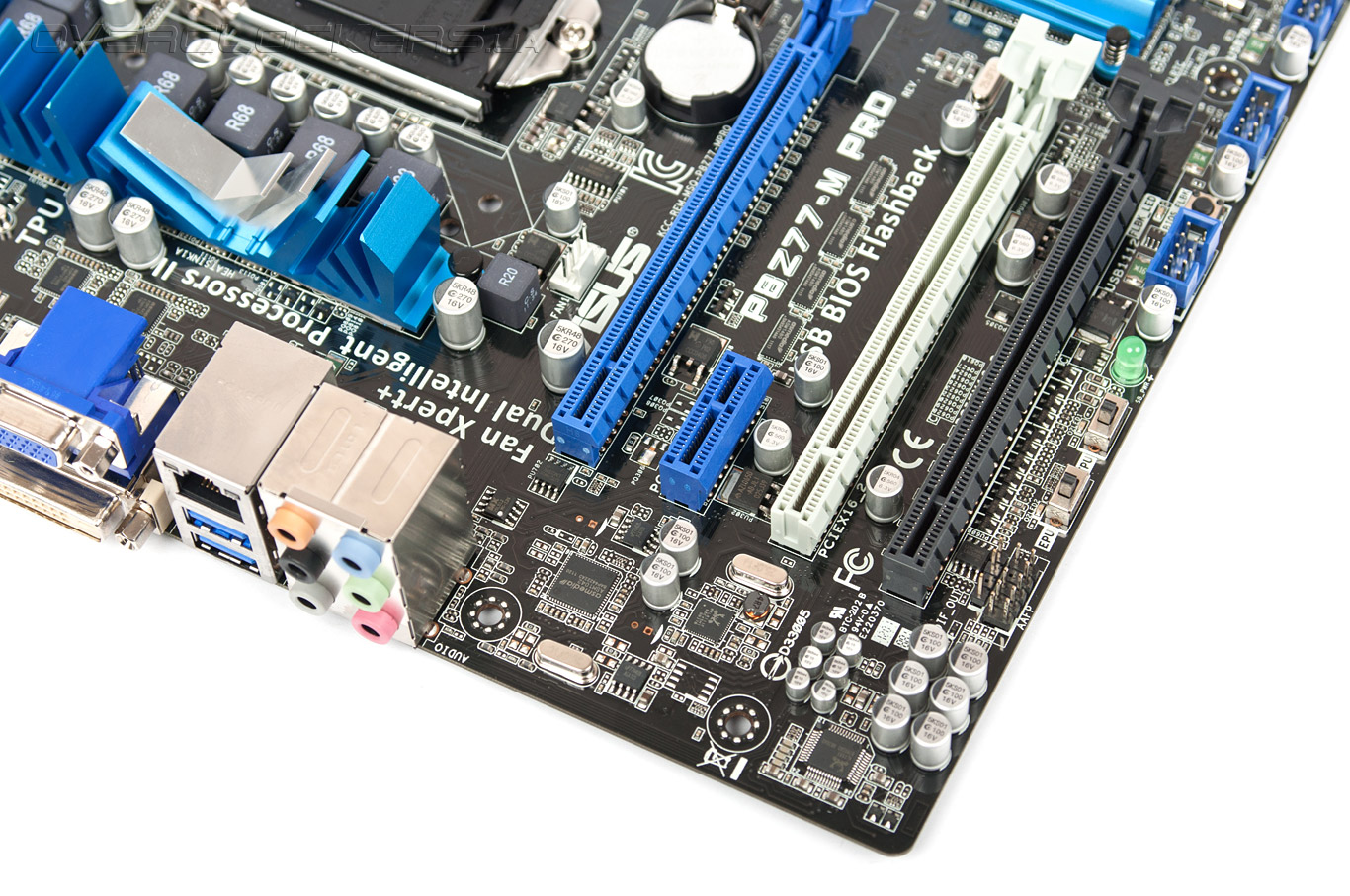

Набор слотов расширения материнской платы представлен одним разъёмом PCI-E 2.0 х1, а также тремя полноразмерными слотами PCI Express, к двум из которых подводятся процессорные линии скоростного интерфейса третьей ревизии (в случае использования Ivy Bridge). Самый первый может работать в режиме х16, а после установки второй видеокарты в средний разъем они функционируют по формуле х8+х8, тем самым позволяют строить тандемы на базе графических акселераторов серии GeForce или Radeon. К крайнему PCI-E x16 подведены чипсетные четыре линии, предназначенные для различных плат расширения, либо третьего адаптера в режиме 3-way CrossFireX.

ASUS P8Z77-M Pro

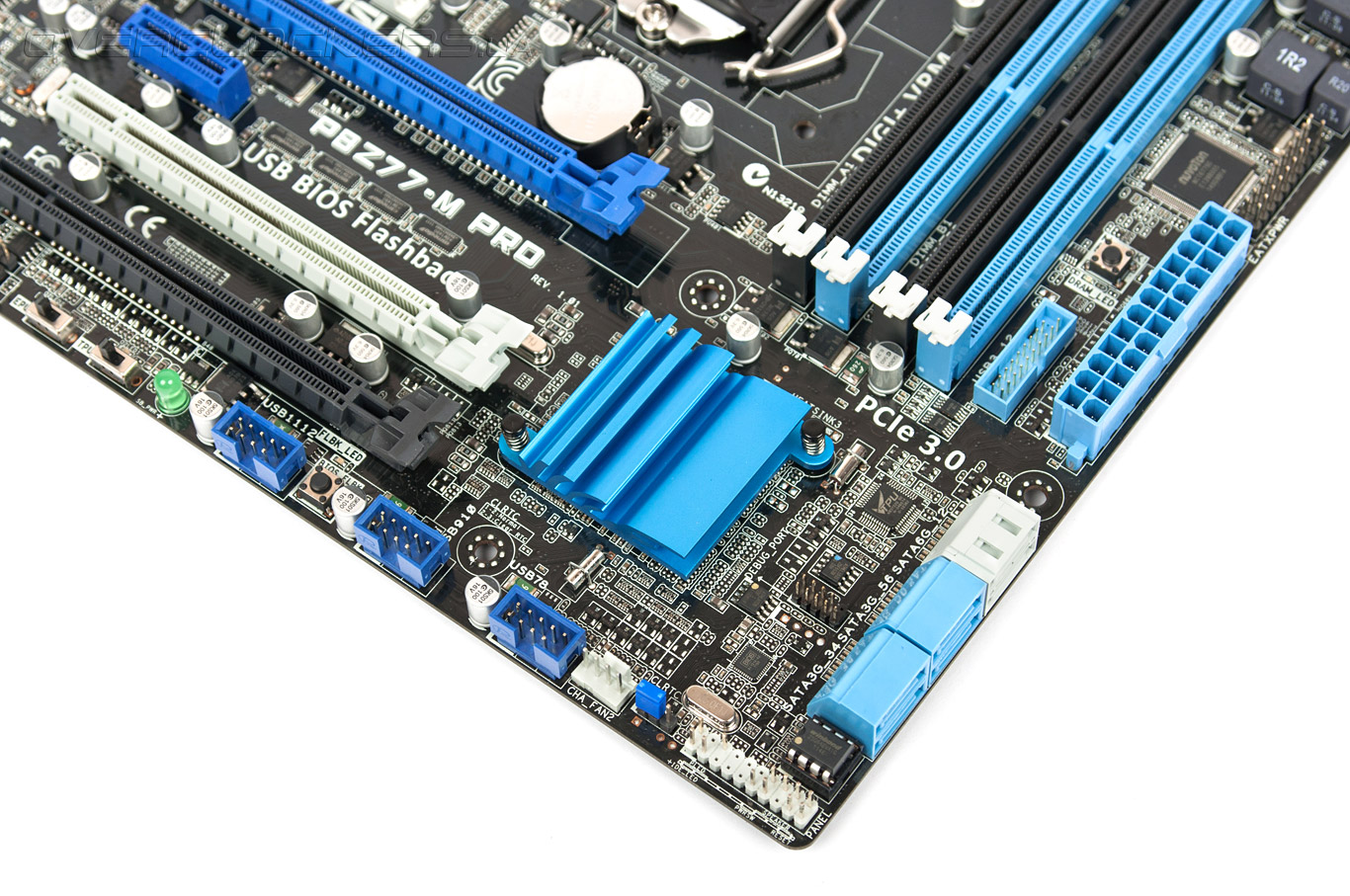

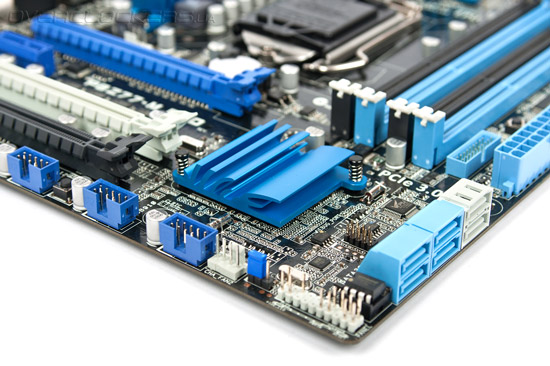

В правой нижней части текстолита расположены внутренние разъемы USB 2.0, колодки для подключения фронтальной панели корпуса, микросхема c прошивкой, а также порты SATA второй и третьей ревизии, за поддержку которых отвечает чипсет Intel Z77 Express.

ASUS P8Z77-M Pro

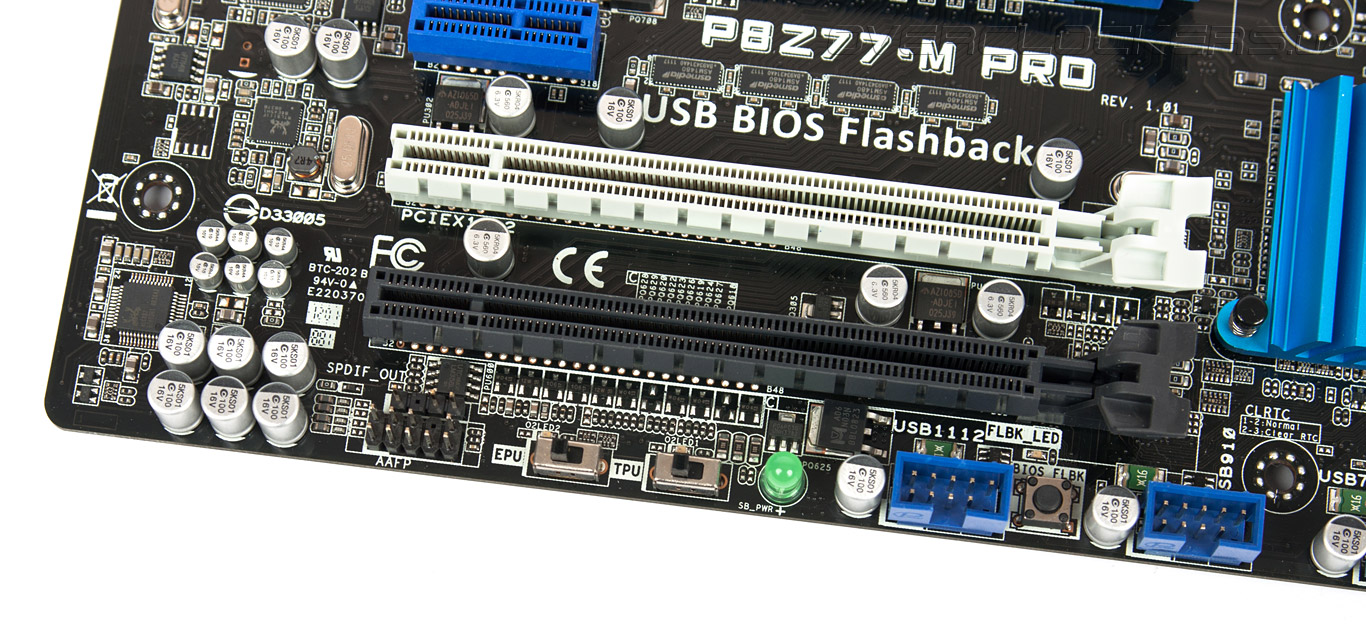

У нижнего края печатной платы распаяны переключатели EPU и TPU, активирующие соответствующие функции, светодиод, сигнализирующий о том, что к ASUS P8Z77-M Pro подключено питание, а также небольшая клавиша BIOS Flashback. При помощи последней пользователь может обновить версию прошивки платы даже без установленного процессора или модулей RAM, достаточно лишь подключить питания, подсоединить USB-накопитель с записанным на него микрокодом и зажать кнопку BIOS Flashback на 3 секунды.

ASUS P8Z77-M Pro

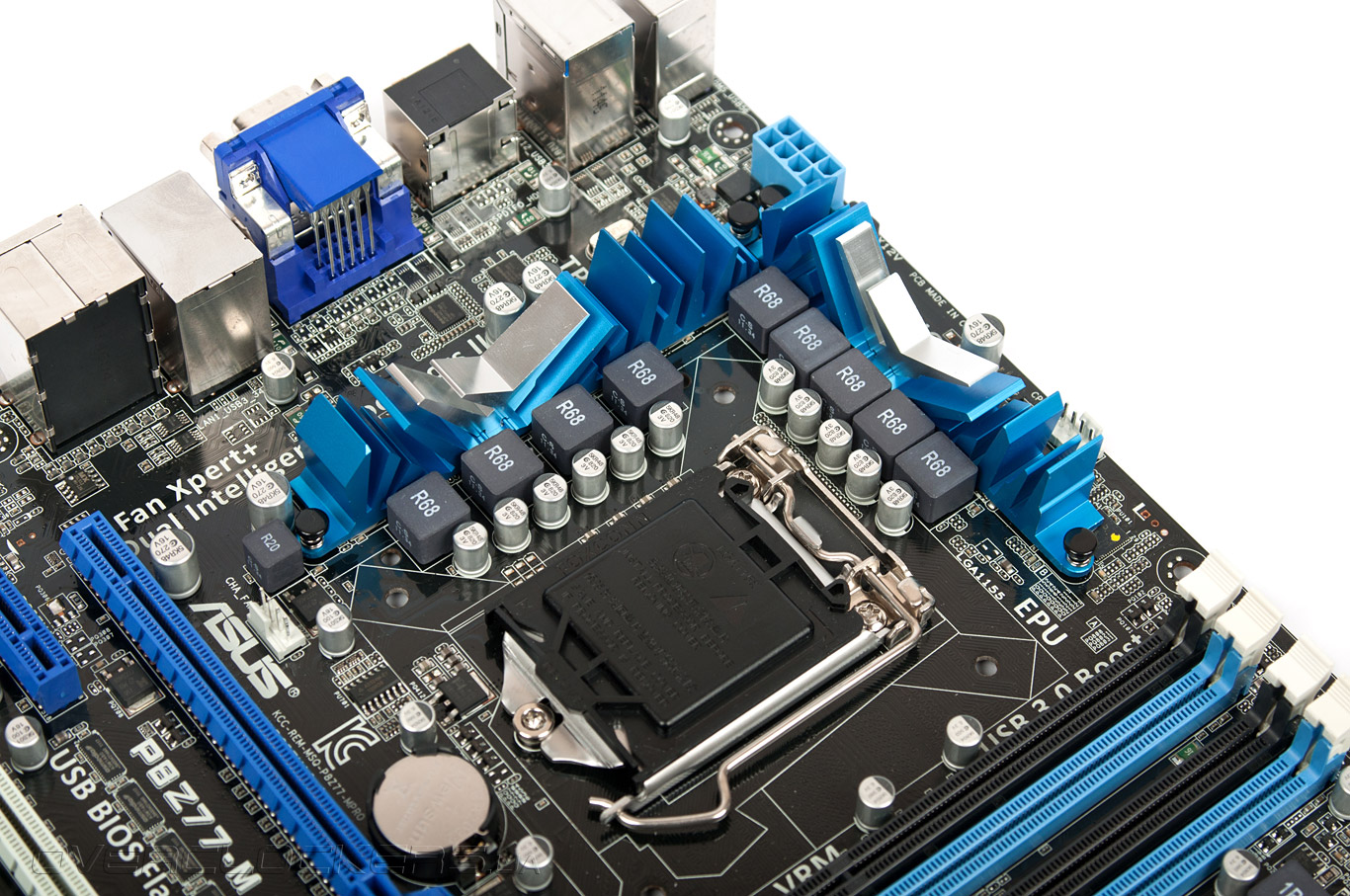

Система охлаждения ASUS P8Z77-M Pro выглядит довольно внушительно для решения формата mATX. Она включает три небольших радиатора: два из них предназначены для охлаждения силовых элементов цепи питания центрального процессора, а еще один — для чипсета Intel Z77.

ASUS P8Z77-M Pro

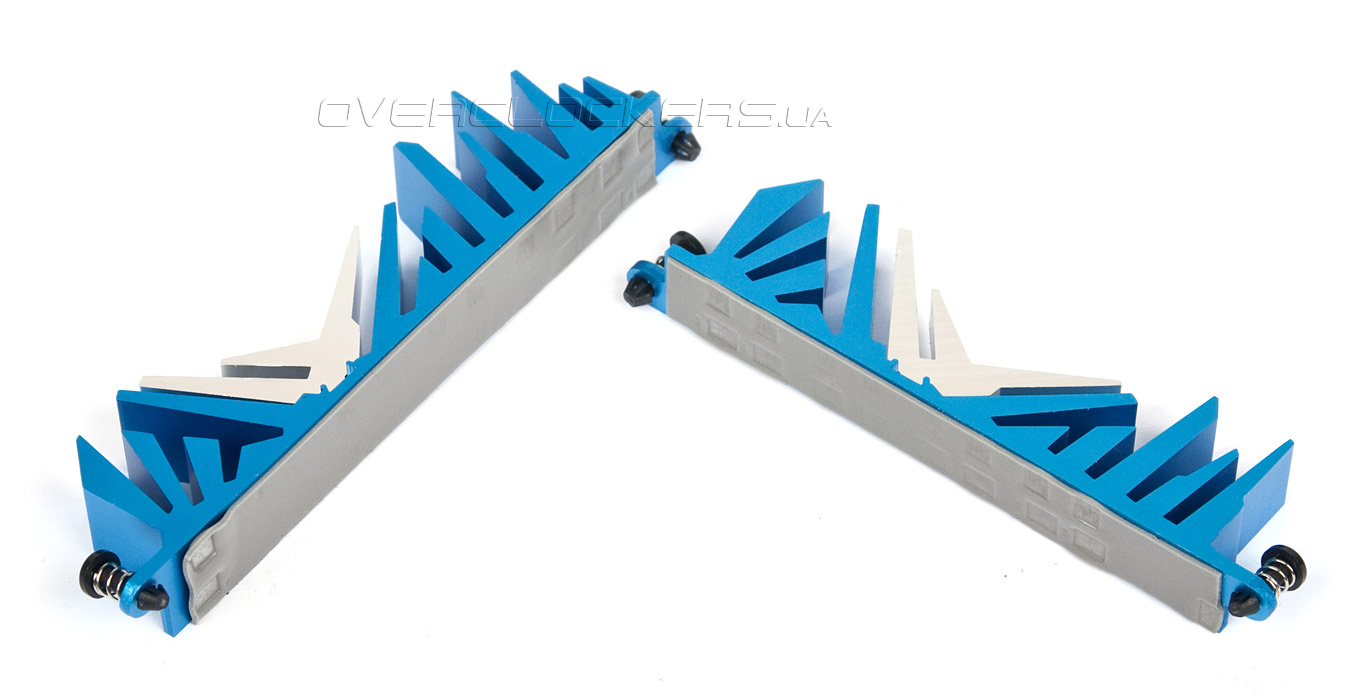

Контакт радиаторов с силовыми элементами системы питания улучшен с помощью термопрокладок, хотя средняя часть одного из радиаторов практически не касается транзисторов.

ASUS P8Z77-M Pro

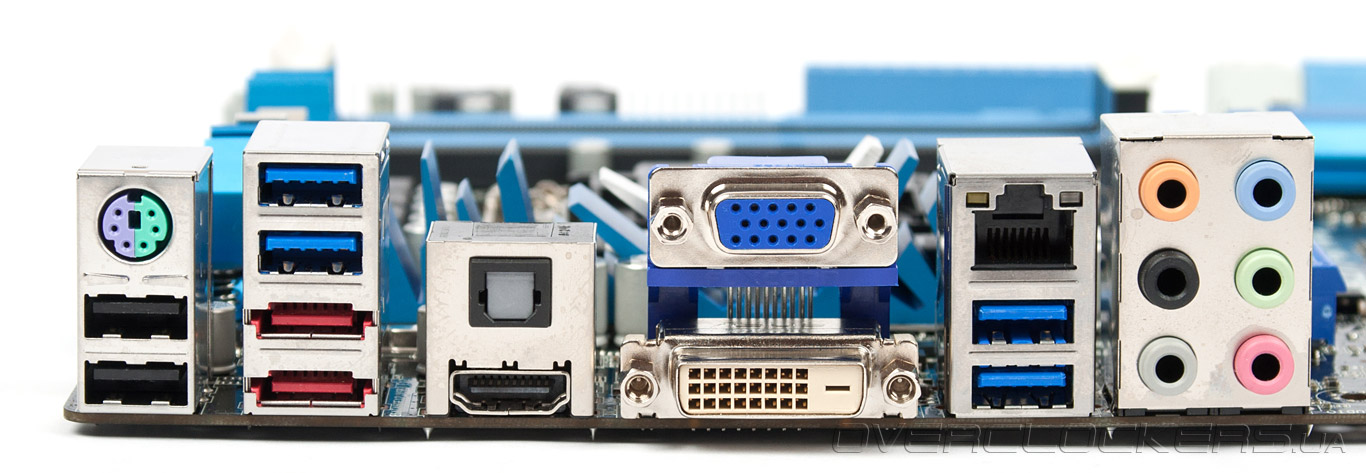

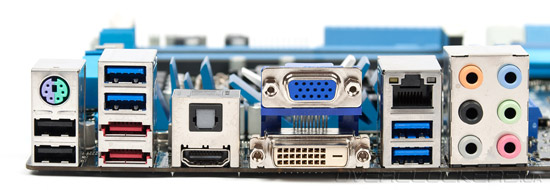

Внешний осмотр системной платы мы традиционно закончим изучением задней панели ввода вывода, которая включает:
  • порт PS/2 (для подключения клавиатуры);
  • интерфейсы DVI, D-Sub и HDMI для подключения мониторов;
  • два разъема USB 2.0 и четыре USB 3.0 (два из них на базе ASMedia 1042);
  • интерфейс Gigabit Ethernet (Realtek 8111F);
  • два порта eSATA 6 Гбит/с (ASMedia 1061);
  • оптический аудиовыход S/PDIF;
  • шесть гнезд Mini-Jack с поддержкой 7.1-канального звука (Realtek ALC892).
ASUS P8Z77-M Pro

Набор портов расширения на задней I/O панели, на наш взгляд, вполне соответствует современным требованиям, предоставляя пользователям четыре USB-разъёма третьей ревизии и два интерфейса eSATA 6 Гбит/с. Но не помешало бы еще пара портов USB 2.0. Также напомним, что в случае установки на ASUS P8Z77-M Pro процессора семейства Ivy Bridge, появится возможность выводить изображения со встроенного в CPU графического ядра на три монитора одновременно.
