Доступная плата для разгона. Обзор и тестирование ASRock Z77 Pro3

Каких-то десять лет тому назад модельный ряд любого производителя материнских плат состоял максимум из 10 решений. На один чипсет приходилось три-четыре платы: mATX, без дополнительных контроллеров, с RAID-контроллером, сетевым чипом или с двумя последними вместе. Сейчас же, когда интеграция достигла своего апогея, на базе одного лишь набора системной логики могут выпустить 5—20 моделей! И это не просто смена ревизий — это самостоятельные продукты. Расположили иначе разъемы — вот вам новая модель, добавили фазу питания CPU — и еще одна. Другого цвета конденсаторы или ширина текстолита — чем не повод? Куча подкатегорий в несметном количестве линеек — все это приводит к растерянности конечного потребителя, который не знает что выбрать среди такого разнообразия и уже решающим фактором становится цена. Но и средняя стоимость материнских плат в последнее время выросла, хотя нам обещали противоположность этому явлению. Вероятно, о пользователях совершенно забыли.

Но не будем о грустном. Лучше поговорим о доступном решении на базе Intel Z77 Express производства ASRock. Как уже не раз отмечалось, продукция этого вендора в последнее время неплохо подросла в качестве и функциональности. Если ранее ее страшно было ставить даже в дешевые системы начального уровня, то теперь она наравне конкурирует с платами более именитых производителей. Чего только стоит рекорд разгона процессора на «материнке» Z77 OC Formula. Естественно, наша гостья вряд ли рассчитана на такой режим работы, но кое-какие задатки для оверклокинга у нее все же есть. Какие именно как раз и будет рассказано в этом материале.

ASRock Z77 Pro3


ASRock Z77 Pro3

Характеристики платы занесены в следующую таблицу:

Модель ASRock Z77 Pro3
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800* (*— OC), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express 2.0 x16@4
1 PCI Express x1
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI и D-Sub
Количество подключаемых вентиляторов 5 (2x 4pin, 3x 3pin)
Порты PS/2 1
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
10 x 2.0 (4 разъема на задней панели, Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 193
Дополнительные возможности Разъем для подключения IR-приемника


Комплект поставки

Плата поставляется в обычной коробке с фирменным оформлением, выполненным в темно-серых тонах. Для привлечения внимания будущего пользователя на крышке красуется яркий логотип 555 XFast, подразумевающий ускорение работы локальной сети, шины USB и системы до пяти раз благодаря соответствующему программному обеспечению. Но честно говоря, вряд ли большое количество пользователей даже догадываются о наличии чего-либо кроме драйверов на диске.

ASRock Z77 Pro3

Обратная сторона коробки как всегда изобилует всевозможной информацией об особенностях продукта и поддерживаемых им технологий.

ASRock Z77 Pro3

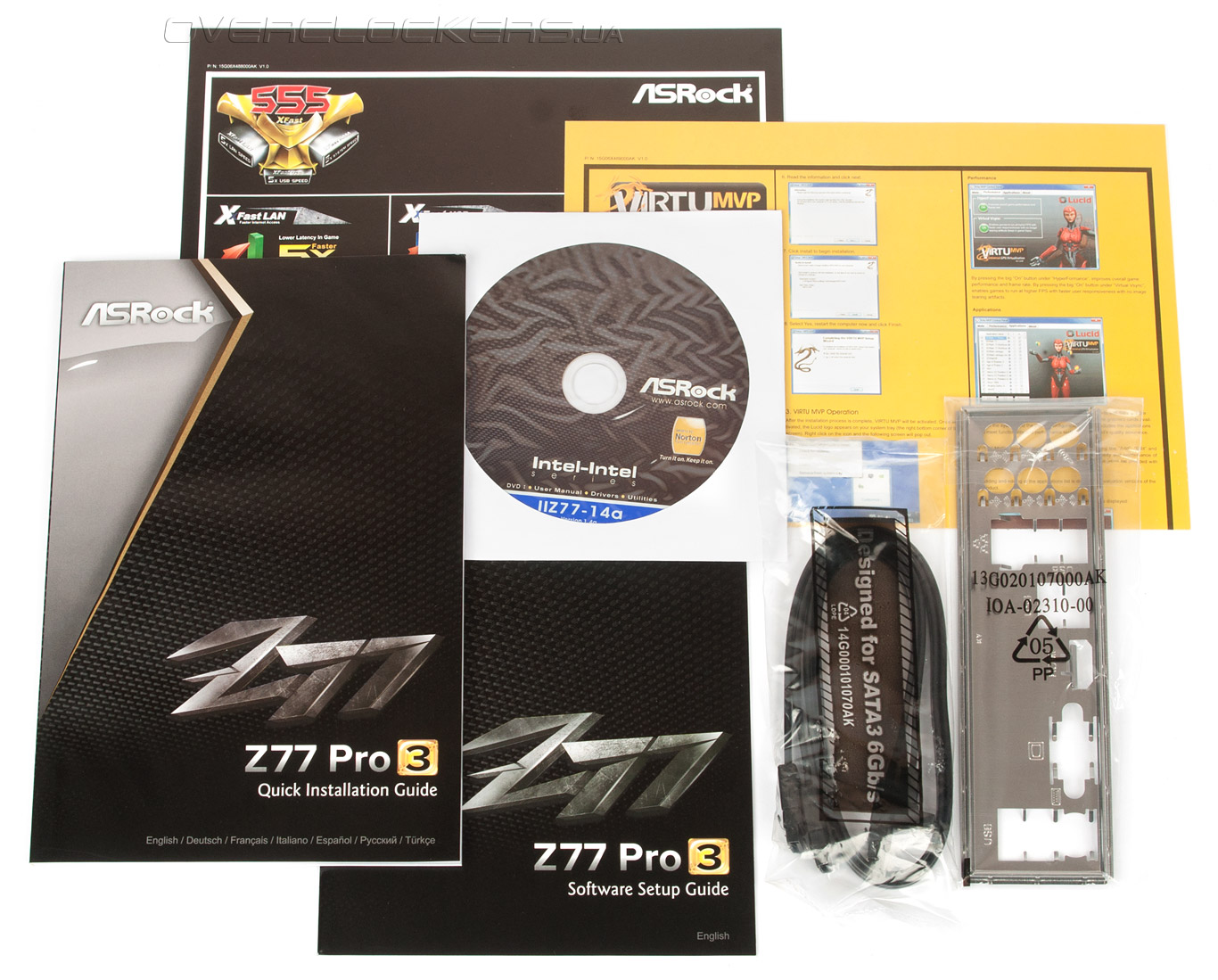

Комплект поставки не более чем спартанский:
  • инструкция к материнской плате;
  • руководство к программному обеспечению;
  • проспект с описанием 555 XFast;
  • проспект с описанием Lucid Virtu MVP;
  • диск с драйверами и дополнительным ПО;
  • заглушку на заднюю панель I/O Shield;
  • два кабеля SATA.
ASRock Z77 Pro3

Учитывая, что такой комплект поставки запросто можно увидеть с платами в полтора раза дороже, то удивляться тут нечему. Главное, что для системы основной конфигурации этого более чем достаточно.


Внешний вид и функциональность

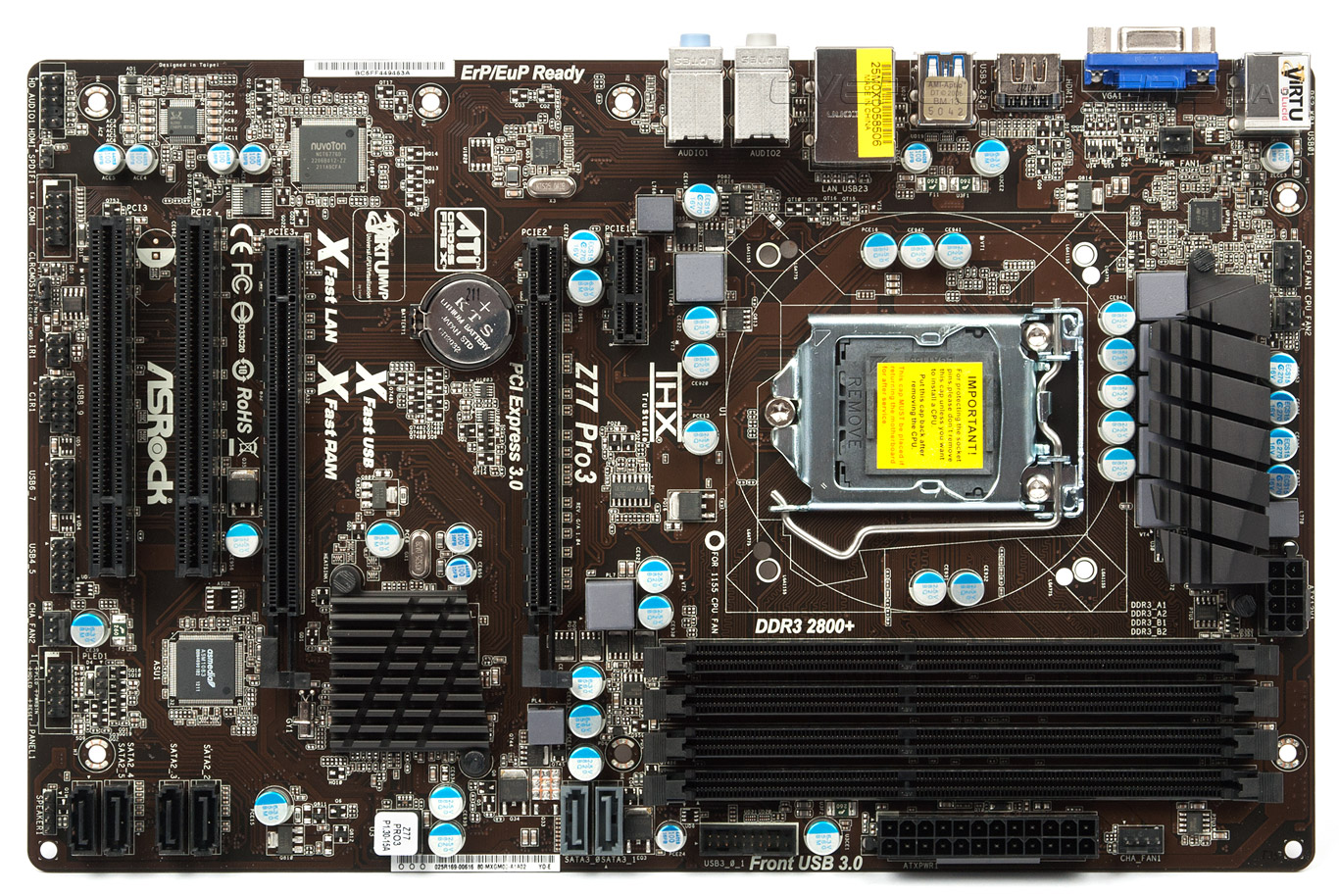

Рассматриваемая материнская плата Z77 Pro3 очень компактна, хотя и выполнена в форм-факторе ATX. Достигается это за счет небольшой ширины печатной платы (305x193 мм). С одной стороны удобно, будет где расположить шлейфы в тесном корпусе, а с другой — один край текстолита провисает и подключать кабели необходимо аккуратно, чтобы не повредить «материнку».

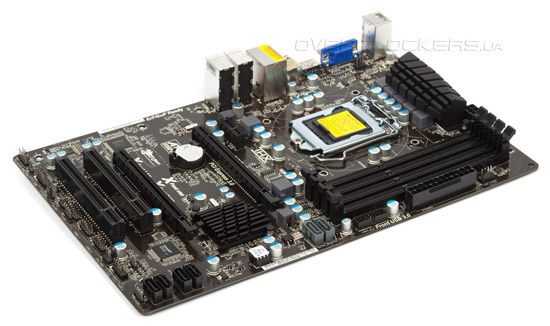

ASRock Z77 Pro3

В дизайне платы узнаваемы фирменные черты последних продуктов ASRock: темный текстолит, черные радиаторы и разъемы. Не хватает лишь позолоченных конденсаторов и декоративных элементов на системе охлаждения.

Несмотря на размеры Z77 Pro3 в полной мере обладает базовой функциональностью системной логики Z77 Express. Поддерживаются все процессоры в исполнении Socket LGA1155, а четыре слота DIMM позволяют установить до 32 ГБ оперативной памяти с рабочей частотой 1066—2800 МГц. Все что выше 1600 МГц недокументированно и реализуется за счет оверклокинга. Расположение компонентов можно назвать вполне продуманным, графический интерфейс размещен далеко от разъемов ОЗУ, и даже после установки двух видеокарт останутся доступны четыре разъема SATA.

В отличии от старших моделей на базе Z77 рассматриваемая плата обладает более простым модулем VRM.

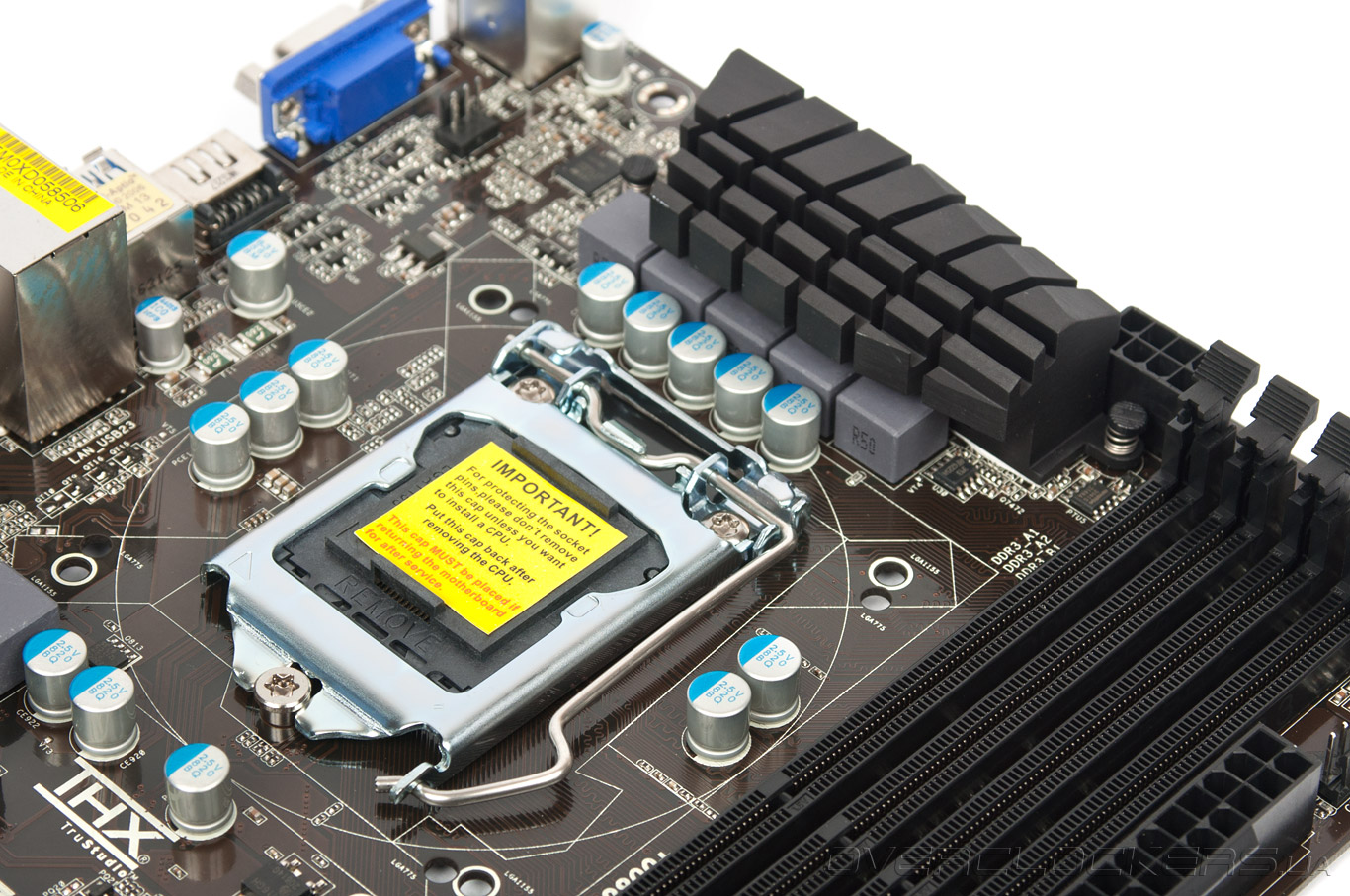

ASRock Z77 Pro3

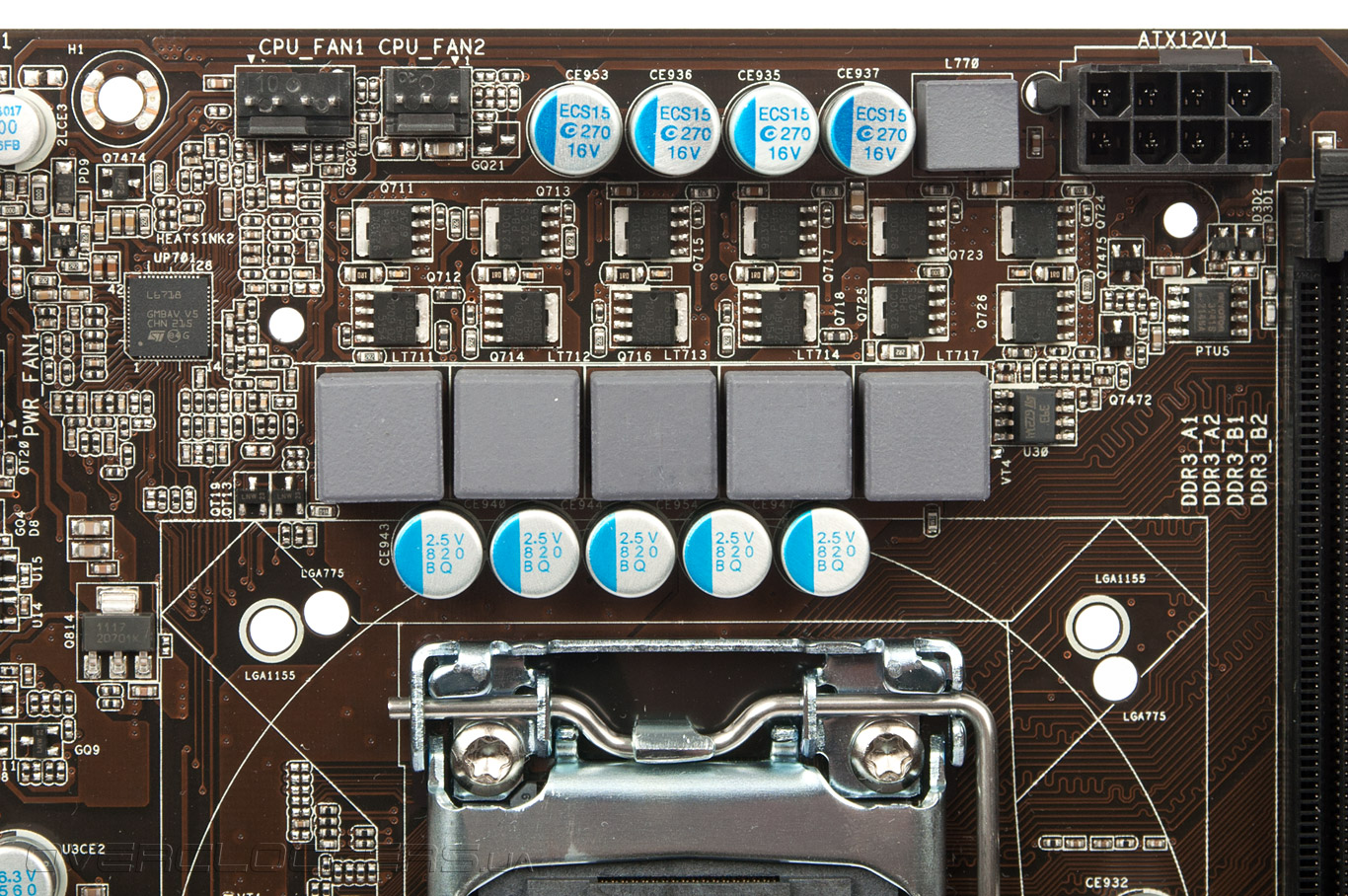

Преобразователь выполнен по 4+1 канальной схеме на базе контроллера L6718 разработки STMicroelectronics. Даже у Mini-ITX решения было на пару фаз больше, но в номинальном режиме и даже при умеренном разгоне у Z77 Pro3 проблем возникнуть не должно. Тем более, что элементная база достаточно качественная, используются твердотельные емкости и катушки закрытого типа.

ASRock Z77 Pro3

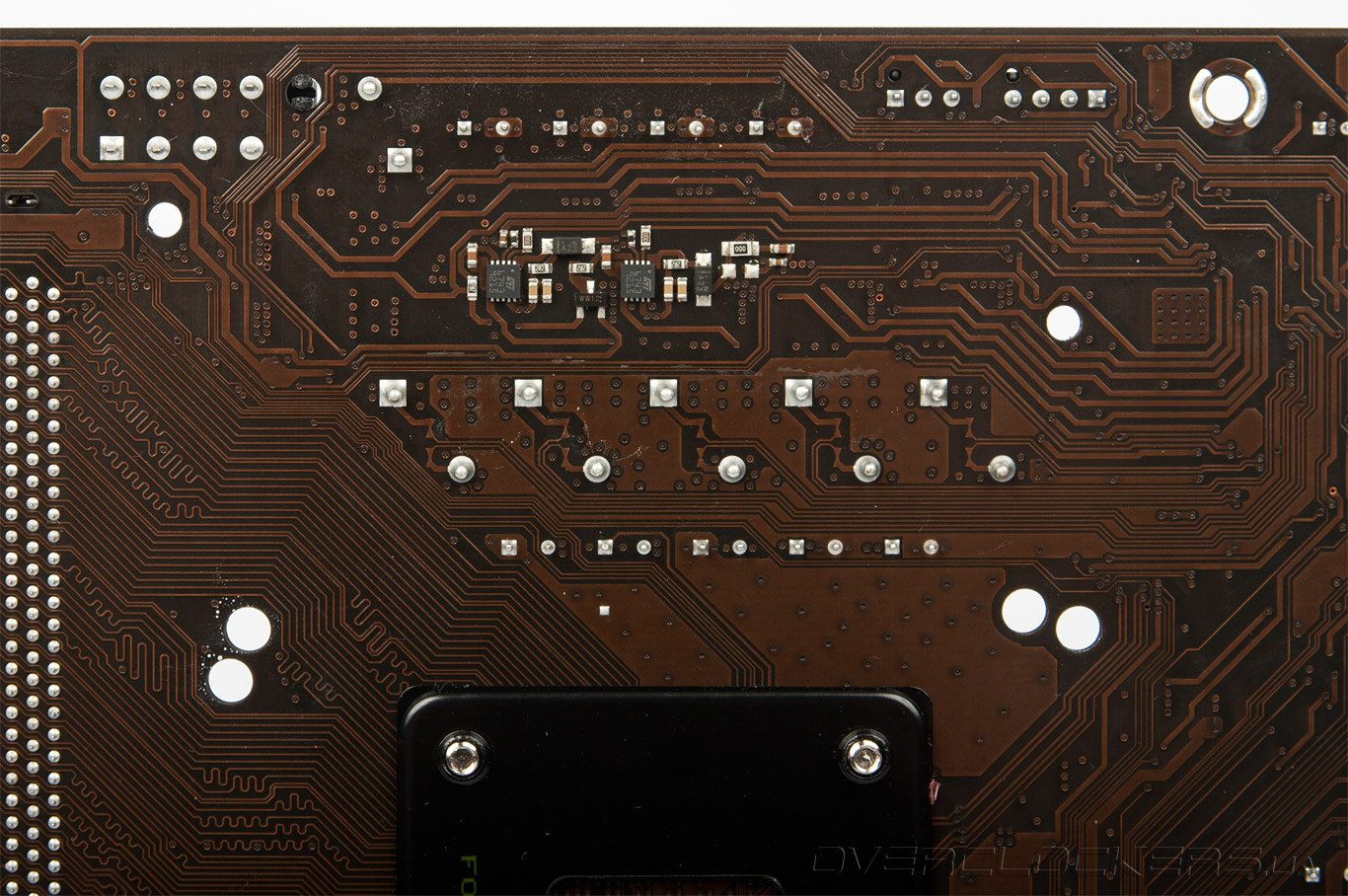

И хотя элементы компактно расположены в одном месте, часть из них инженерам компании пришлось перенести на обратную сторону печатной платы.

ASRock Z77 Pro3

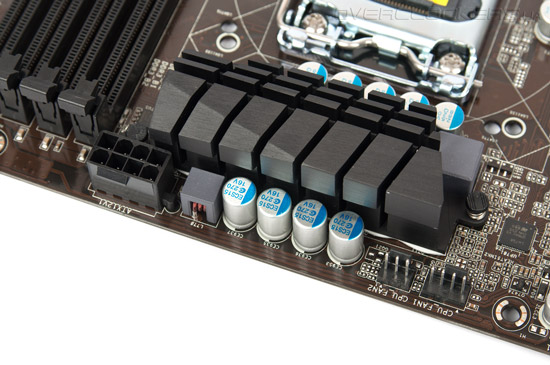

Питание к VRM подводится через восмиконтактный EPS12V, недалеко от которого с краю платы расположены два разъема для подключения вентиляторов процессорной СО (один с ШИМ-регулировкой). Еще два предусмотрено для организации активного охлаждения внутри корпуса, находящиеся в верхней части «материнки», и еще один — в нижней.

ASRock Z77 Pro3

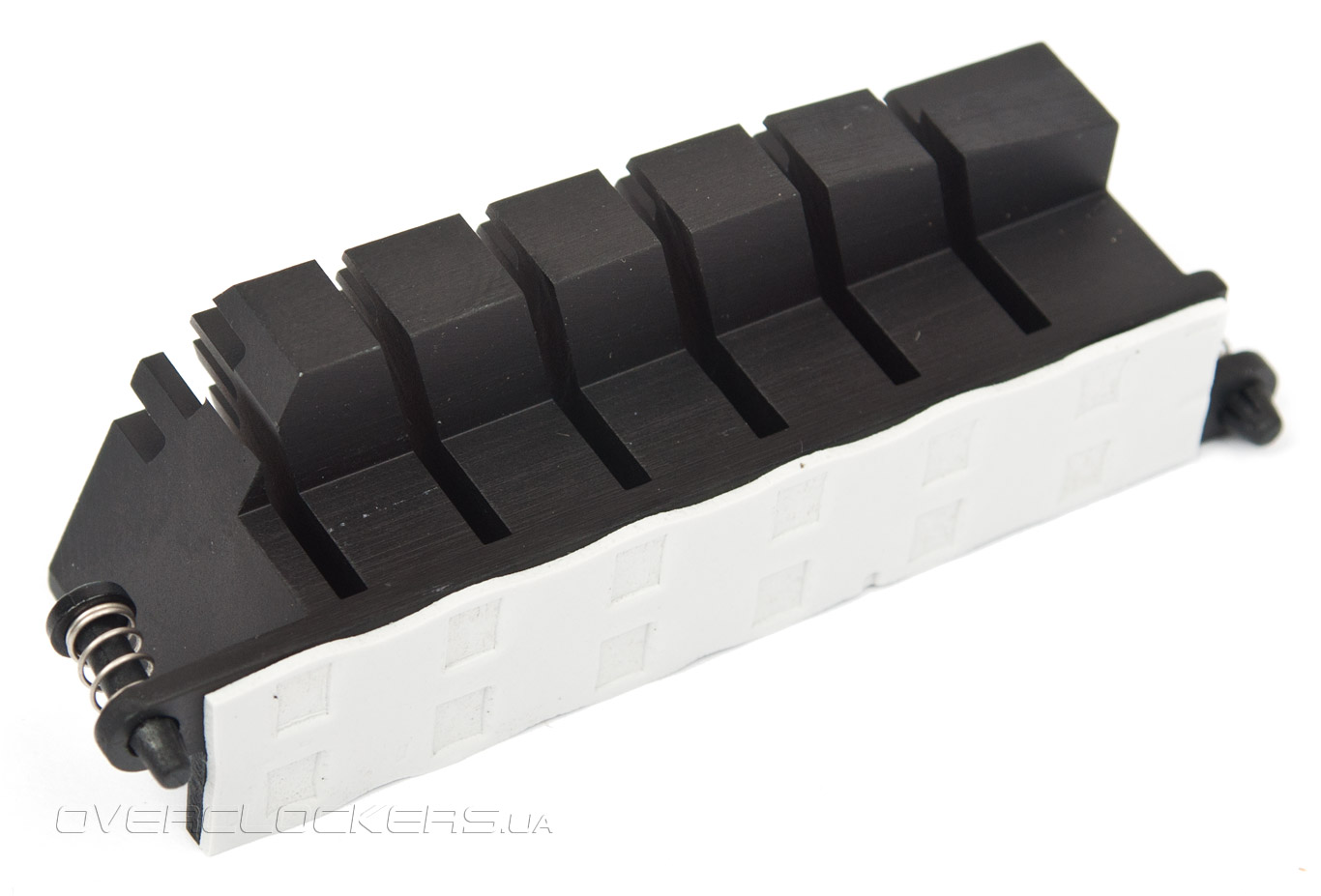

Что касается собственной системы охлаждения, то плата оснащена двумя радиаторами на микросхеме PCH и силовых транзисторах. В качестве термоинтерфейса для охладителя VRM применили термопрокладку, а крепление радиаторов к плате осуществляется за счет пластиковых подпружиненных защелок.

ASRock Z77 Pro3

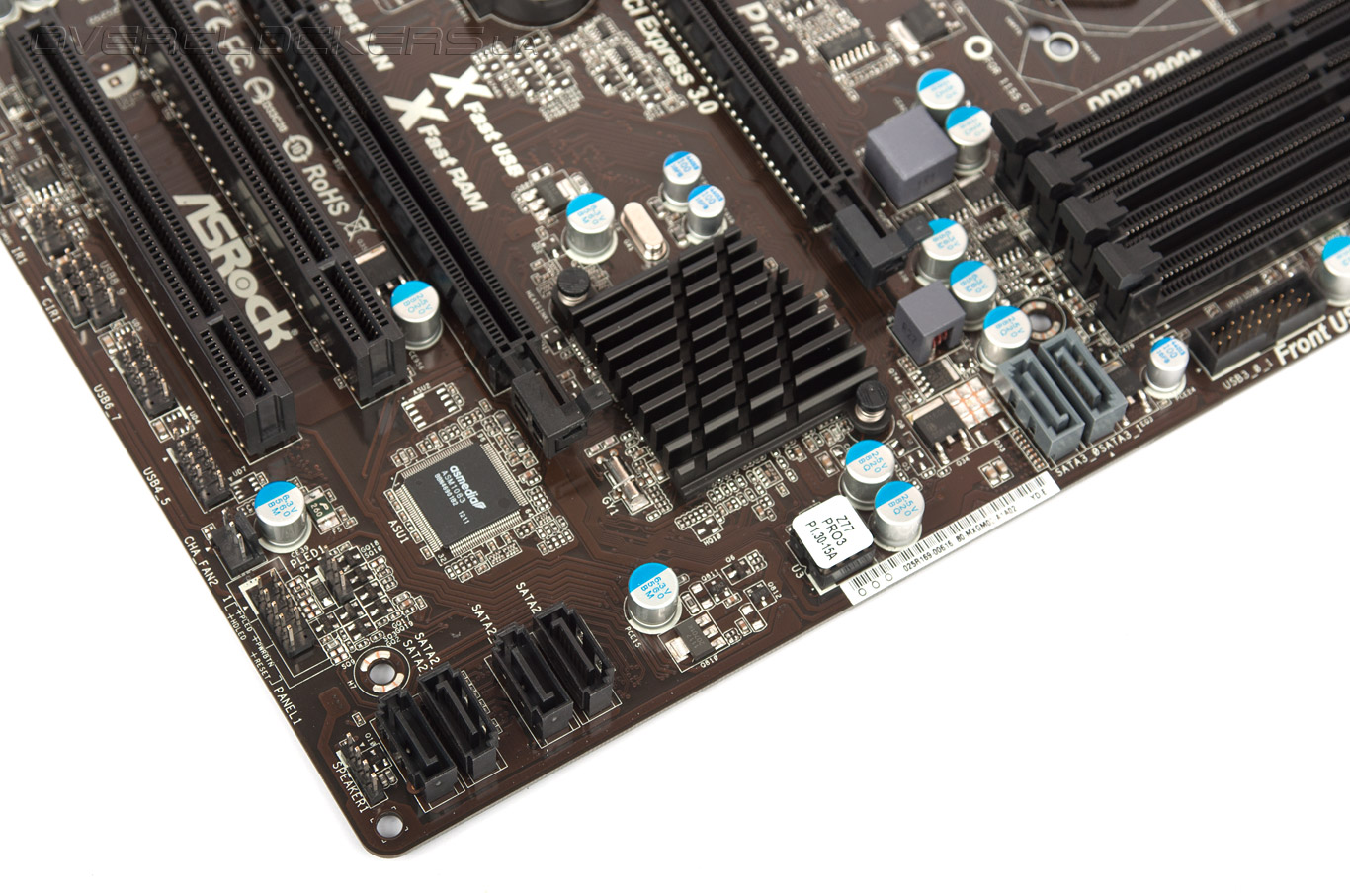

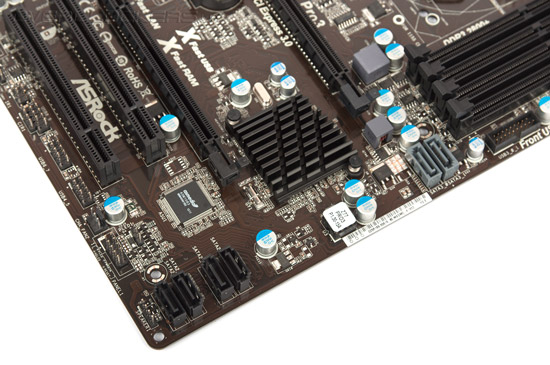

К функциональности Z77 Pro3 также сложно предъявить какие-либо претензии, учитывая стоимость продукта. Дисковая подсистема стандарта для такого рода решений: четыре SATA 3Gb/s и два SATA 6Gb/s с поддержкой RAID-массивов уровней 0, 1, 5 и 10. Разъемы обычные, вертикальные, но скоростные порты сгруппированы в аккурат за слотами DIMM, а остальные находятся в нижнем правом углу платы. Удобно это или нет — сказать сложно, но после установки габаритной видеокарты они легко доступны. Заявлена поддержка технологий Intel Rapid Start для быстрой загрузки системы и Intel Smart Response, отвечающей за интеллектуальное кэширование данных. Для подключения периферии предусмотрено четыре порта USB 3.0, два из которых выведено на заднюю панель, и 10 разъемов универсальной шины старой версии (шесть портов на самой плате).

ASRock Z77 Pro3

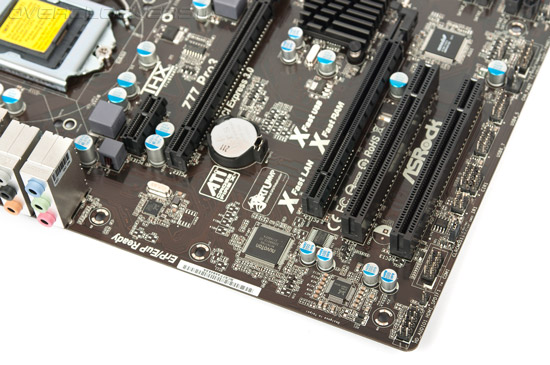

Каких-либо дополнительных контроллеров не предусмотрено, но увеличить функциональность можно будет за счет разъемов для плат расширения. Для видеокарт предназначены два слота PCI Express x16, один из которых с поддержкой третьей версии этой шины (при условии использования Ivy Bridge) и функционирующий в режиме х16. Ко второму подводятся четыре линии PCI Express от чипсета. Постройка тандемов, как видим, присутствует, но только AMD CrossFireX. Есть еще один PCI-E 2.0 x1 и пара PCI. Последние особо актуальны для обширного парка старого оборудования. Реализация этой шины выполнена на базе моста ASMedia ASM1083.

ASRock Z77 Pro3

Звуковая подсистема представлена 7.1-канальным HDA кодеком Realtek ALC892 с заявленным соотношением сигнал/шум 96 дБА. Выход S/PDIF на задней панели не предусмотрен. Сеть выполнена на чипе Realtek RTL8111E, обеспечивающим скорость передачи данных до 1000 Мбит/с.

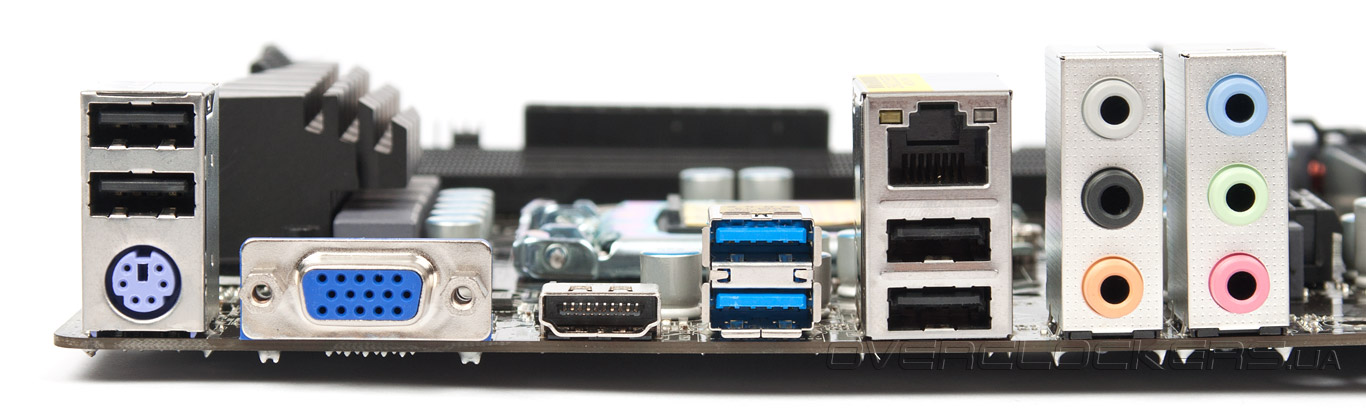

Задняя панель выполнена с таким же минимализмом, как и плата:
  • четыре USB 2.0;
  • два USB 3.0;
  • один PS/2;
  • по одному HDMI и D-Sub;
  • RJ45;
  • шесть аудио-разъемов.
ASRock Z77 Pro3

К сожалению, организовать трехмониторную конфигурацию не выйдет. Из дополнительных возможностей отметим подключение фирменного дистанционного управления к CIR-порту, приемник которого будет занимать один разъем USB на передней панели корпуса. Но, к сожалению, подобных пультов в отечественной рознице замечено не было.
