Почти для энтузиастов. Обзор материнской платы ASRock Z77E-ITX

Популярность миниатюрных систем серьезно выросла в последнее время. Платы форм-фактора Micro-ATX давно уже позволяют разгонять процессоры и создавать тандемы из видеокарт. А ведь несколько лет тому назад они годились лишь для офисных машин и ПК начального уровня. Теперь же поставить рекорд разгона на них особых проблем не составляет. Но чему тут удивляться, если даже такой «консервативный» Mini-ITX сдался перед требованиями рынка и плата ASUS P8Z77-I Deluxe тому подтверждение. Она, несмотря на свои размеры, обладает мощной подсистемой питания, продуманной компоновкой и хорошей функциональностью, что для первых представителей этого формата было недостижимо.

В данном обзоре будет рассмотрен еще один продукт миниатюрного форм-фактора, достаточно интересного, но весьма неоднозначного. Он основан на чипсете Intel Z77 Express, подразумевающий поддержку процессоров К-серии, а, следовательно, и разгон. В качестве разработчика выступила компания ASRock, которая кроме бюджетных решений уже с успехом выпускает высокоуровневые платы. Но удалось ли ей выпустить достойную замену полноценным продуктам ATX — мы как раз и узнаем.

ASRock Z77E-ITX


ASRock Z77E-ITX

Характеристики платы занесены в следующую таблицу:

Модель ASRock Z77E-ITX
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800* (*— OC), максимум 16 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 Mini PCI Express
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы DisplayPort, HDMI, DVI
Количество подключаемых вентиляторов 2 (4pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
6 x 2.0 (2 разъема на задней панели, Intel Z77)
2 x 3.0 (2 разъема на задней панели, ASMedia ASM1042)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
2 канала SATA 3 Гбит/с (Intel Z77)
mSATA
eSATA 1 канал 3 Гбит/с (Z77)
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Broadcom BCM57781 (Gigabit Ethernet)
Wi-Fi 802.11n/g/b
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Кнопка Clear CMOS, разъем для подключения IR-приемника

Как видим по характеристикам плата ASRock Z77E-ITX вполне может стать основой небольшой, но функциональной системы. Тут и большое количество портов USB 3.0, и наличие Wi-Fi модуля, и даже возможность установить SSD-накопитель с разъемом mSATA. Но вызывает удивление используемый чипсет — не проще были ли использовать H77 Express?


Комплект поставки

Материнская плата поставляется в коробке небольших размеров с фирменным оформлением. Как и у многих остальных продуктов ASRock основную часть крышки занимает логотип 555 XFast, подразумевающий ускорение работы локальной сети, шины USB и системы до пяти раз.

ASRock Z77E-ITX

На обратной стороне коробки находится информация о продукте и особенности технологии 555 XFast. Мы уже не раз описывали ее, так что заострять свое внимание на этом не будем.

ASRock Z77E-ITX

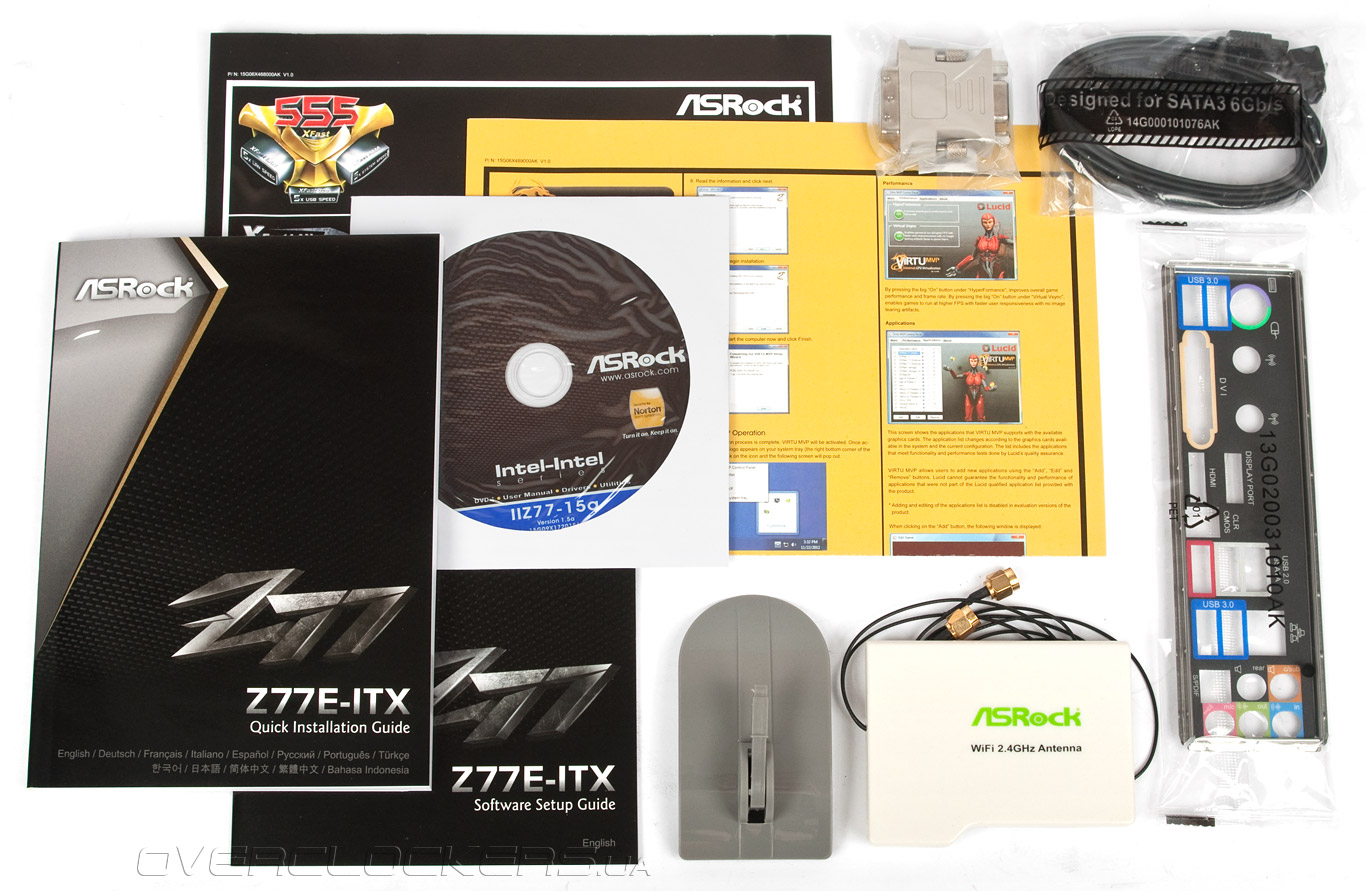

Комплект поставки помимо различной макулатуры содержит пару дополнительных аксессуаров. Пользователь в коробке найдет следующее:
  • инструкцию к материнской плате;
  • руководство к программному обеспечению;
  • проспект с описанием 555 XFast;
  • проспект с описанием Lucid Virtu MVP;
  • диск с драйверами и дополнительным ПО;
  • заглушку на заднюю панель I/O Shield;
  • два кабеля SATA;
  • переходник DVI/D-Sub;
  • антенна Wi-Fi.
ASRock Z77E-ITX

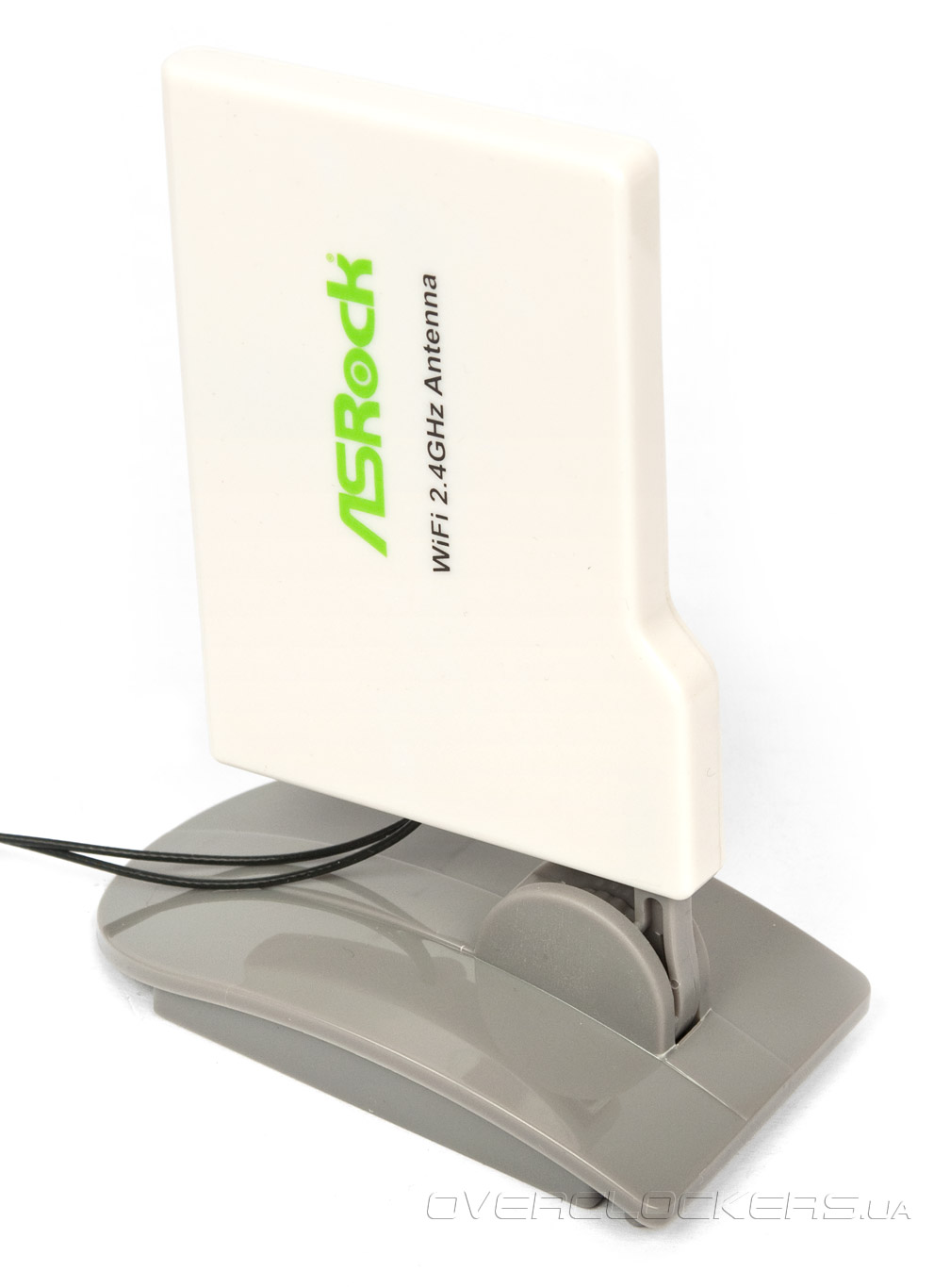

Антенна, с дизайном на любителя, представляет собой небольшую плоскую коробочку с основанием и изменяемым углом наклона. Поставляется она в разобранном виде, но собрать ее не составит особого труда. Для подключения используются два провода.

ASRock Z77E-ITX

Более ничего интересного, но имеющегося набора будет достаточно для сборки небольшой системы.


Внешний вид и функциональность

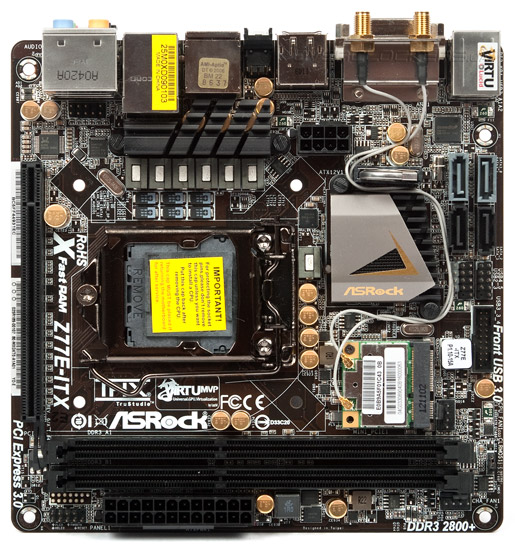

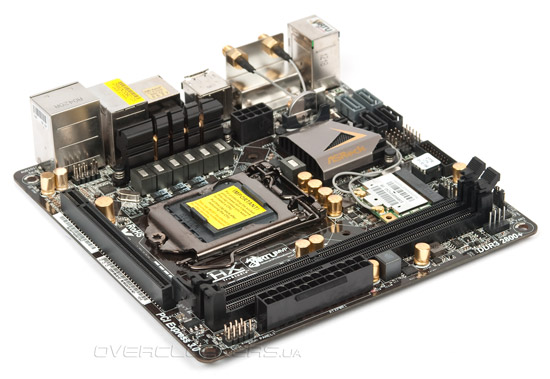

Материнская плата Z77E-ITX выполнена в общем для серии Extreme стиле. Темно-коричневый текстолит с черными разъемами и позолоченными конденсаторами выглядят весьма эффектно. Оригинальности дополняют радиаторы силовых элементов и чипсета. Сразу видно, куда ASRock при скромном персонале направляет лишние средства.

ASRock Z77E-ITX

Расположение компонентов на печатной плате стандартно для подобных решений, т.е. максимально неудобно с посредственной совместимостью с различными процессорными системами охлаждения. А все из-за того, что чипсет с сопутствующими разъемами перенесен на верхнюю часть «материнки», при этом сокет сдвинут как можно ближе к графическому интерфейсу. В итоге кроме «боксового» кулера использовать практически нечего.

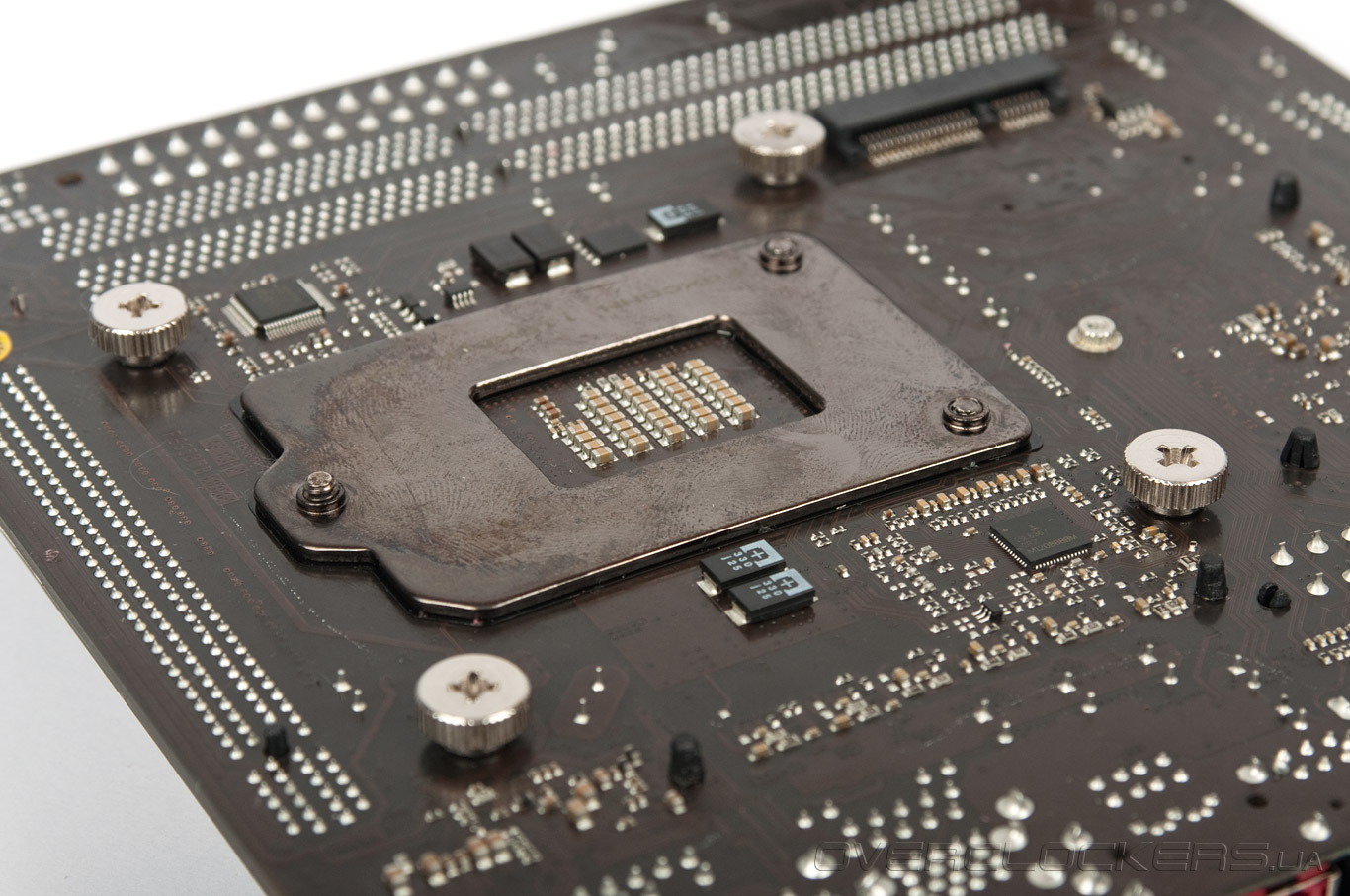

Для размещения всех компонентов на миниатюрной плате часть из них инженерам ASRock пришлось перенести на обратную сторону PCB, причем, обилие мелких SMD-элементов возле монтажных отверстий вызывает опасение за установку хоть какого-нибудь более-менее приличного кулера.

ASRock Z77E-ITX

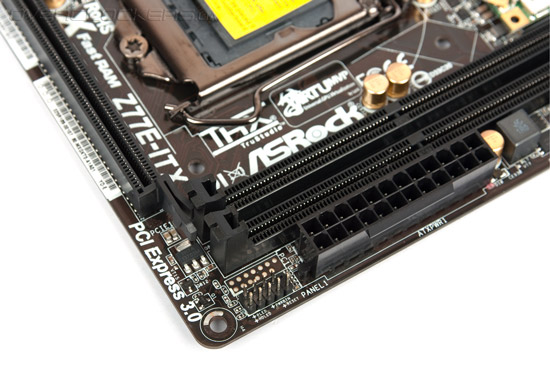

Рассматриваемое решение совместимо со всеми процессорами Socket LGA1155, включая модели Xeon на ядрах Sandy Bridge и Ivy Bridge. Наличие всего двух слотов DIMM позволяет установить максимум 16 Гбайт оперативной памяти с частотой до 2800 МГц (в режиме оверклокинга). Что интересно, ASRock впервые использовала защелки без подвижных деталей с одной стороны разъемов, давно уже популярные у ASUS и MSI. Такой подход производителя обусловлен близким соседством слотов с PCI-E x16. Но вот последний имеет настолько неудачную защелку, что вынуть карту при собранной системе просто невозможно, а на открытом стенде — то еще занятие.

ASRock Z77E-ITX

Что касается функциональности, то форм-фактор наложил свои ограничения и не позволил ее серьезно расширить. Так, на плате установлено лишь четыре разъема SATA, два из которых со скоростью SATA 6Gb/s. Остальные чипсетные каналы SATA 3Gb/s были направлены на реализацию интерфейсов eSATA и Mini-SATA. Организация RAID-массивов уровней 0, 1, 5 и 10 присутвтует, как и интеллектуальное кэширование данных Intel Smart Responce. Дополнительно к PCI Express х16, поддерживающего третью версию этой шины, на плате установлен mini-PCI Express 2.0 x1, который уже занят модулем Wi-Fi. А вот количество портов USB 3.0 напротив, расширено дополнительным контроллером ASMedia ASM1042, два разъема от которого выведены на заднюю панель. Там же находится и пара нативных портов скоростной шины, оставшиеся два расположены на плате, возле контактной группы четырех USB 2.0.

ASRock Z77E-ITX

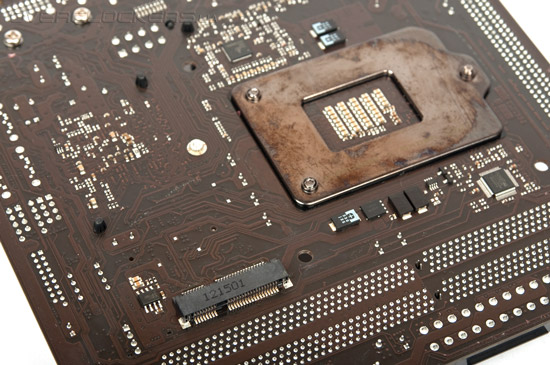

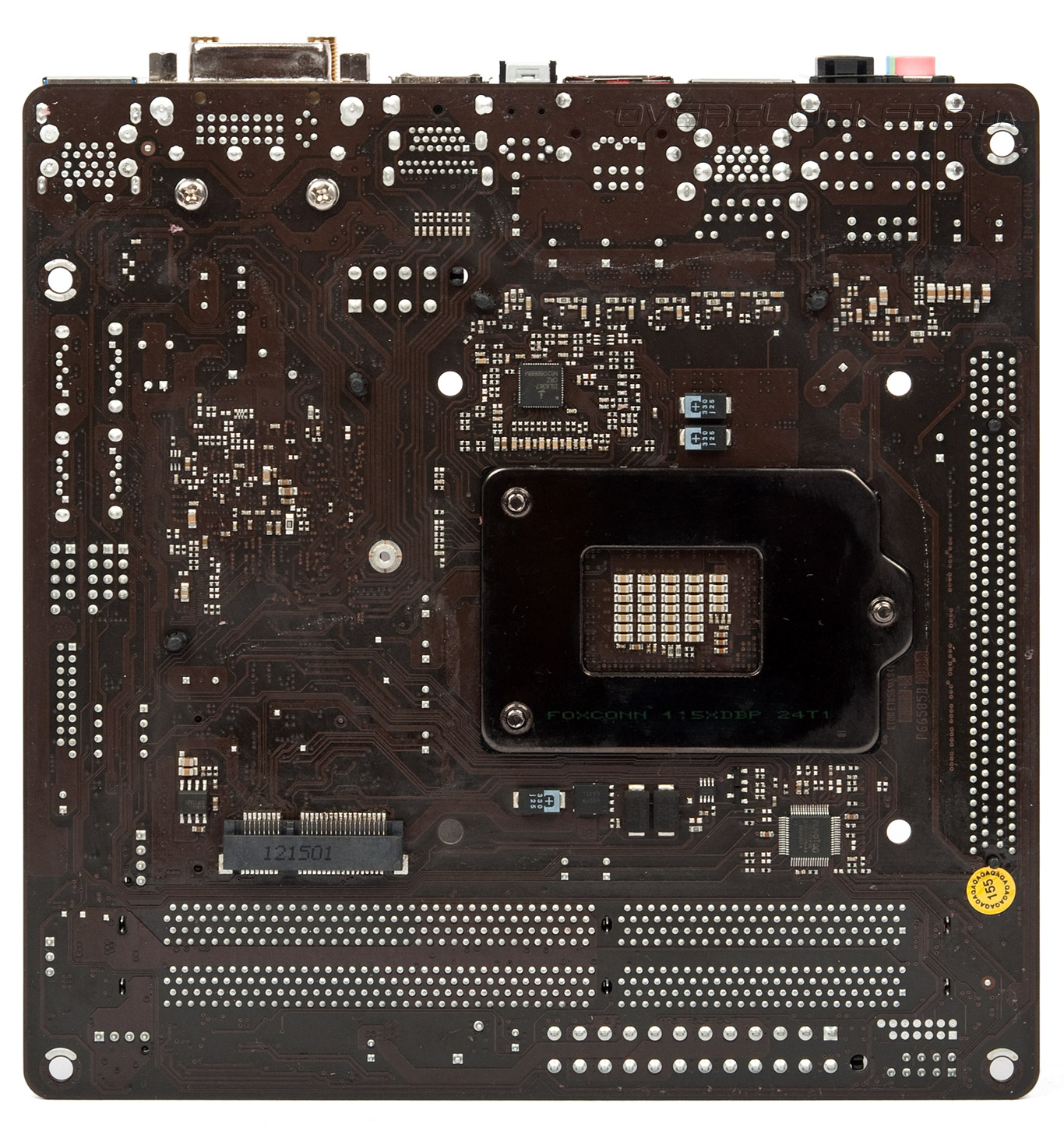

Разъем Mini-SATA расположен на обратной стороне платы, так что для установки накопителя придется Z77E-ITX вынуть из корпуса. Для надежного крепления предусмотрена «гайка».

ASRock Z77E-ITX

Звуковая подсистема выполнена на 7.1-канальном HDA-кодеке Realtek ALC898. Сетевой контроллер Broadcom BCM57781 не такой популярный, но на продуктах ASRock встречается уже часто.

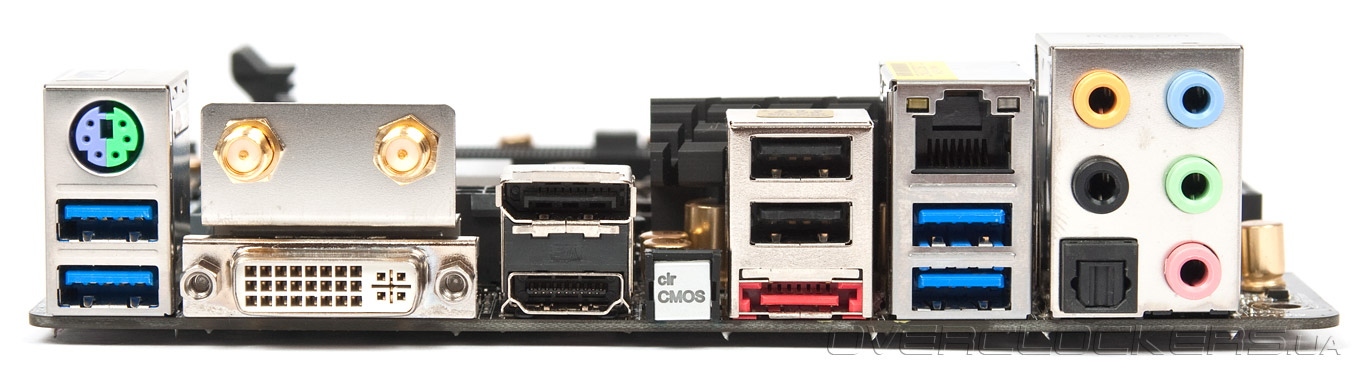

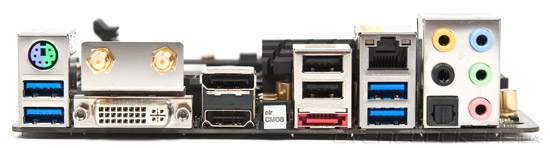

Задняя панель содержит следующие разъемы:
  • два USB 2.0;
  • четыре USB 3.0;
  • один PS/2;
  • один eSATA;
  • по одному HDMI, DisplayPort и DVI;
  • RJ45;
  • шесть аудио-разъемов;
  • оптический S/PDIF;
  • пара разъемов для подключения Wi-Fi антенны.
ASRock Z77E-ITX

Есть еще кнопка Clear CMOS, которая позволяет сбросить настройки прошивки, например, при неудачном разгоне. Видеоразъемы рассчитаны на одновременный вывод изображения на три приемника, но при условии использования процессора Ivy Bridge.

Ну что же, в целом как для продукта Mini-ITX неплохо. Теперь посмотрим на скрытые резервы.

ASRock Z77E-ITX

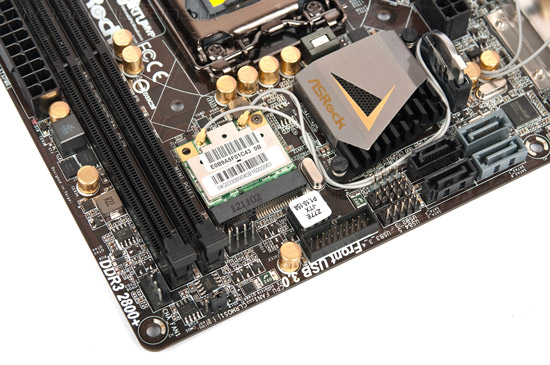

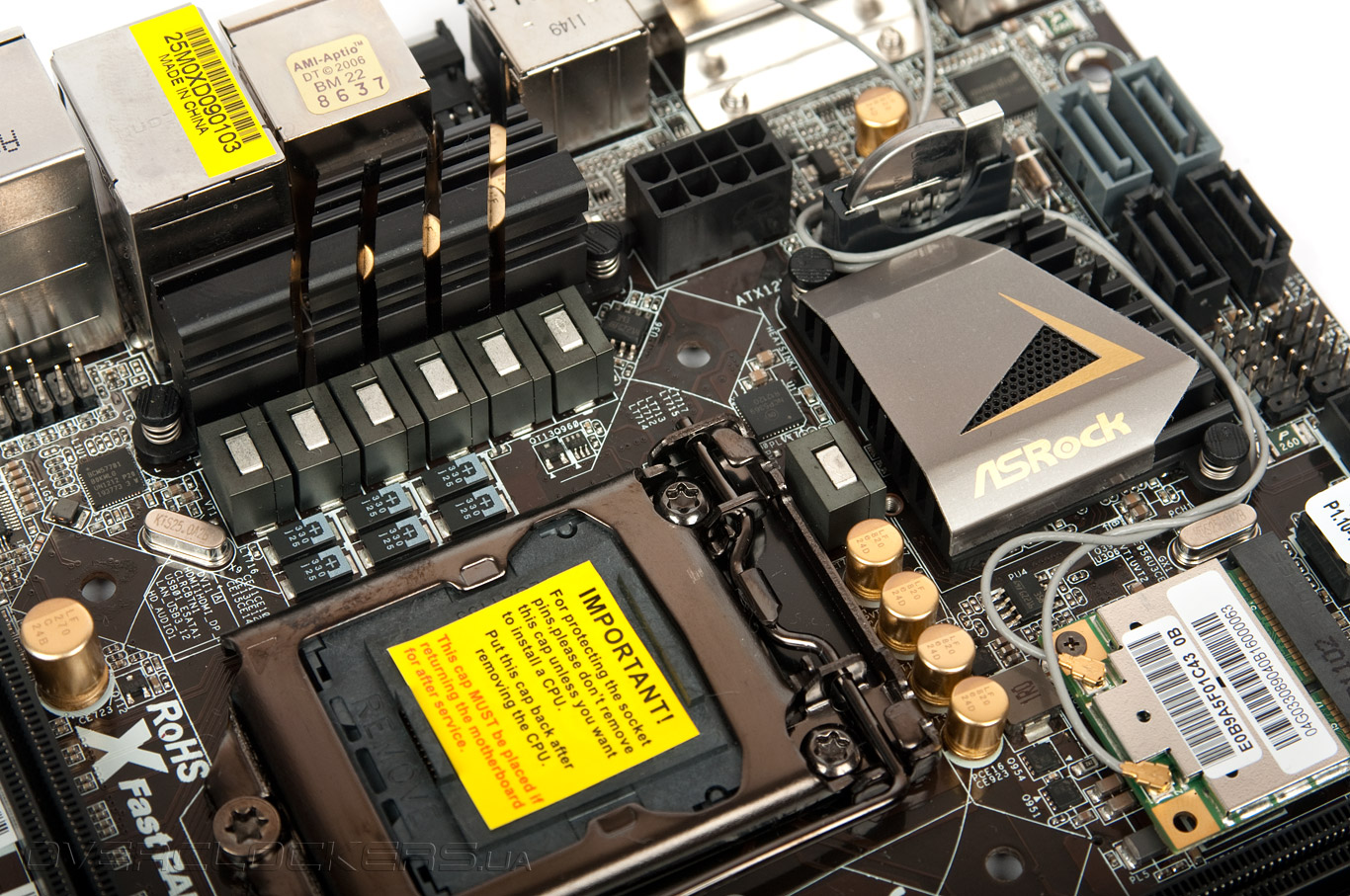

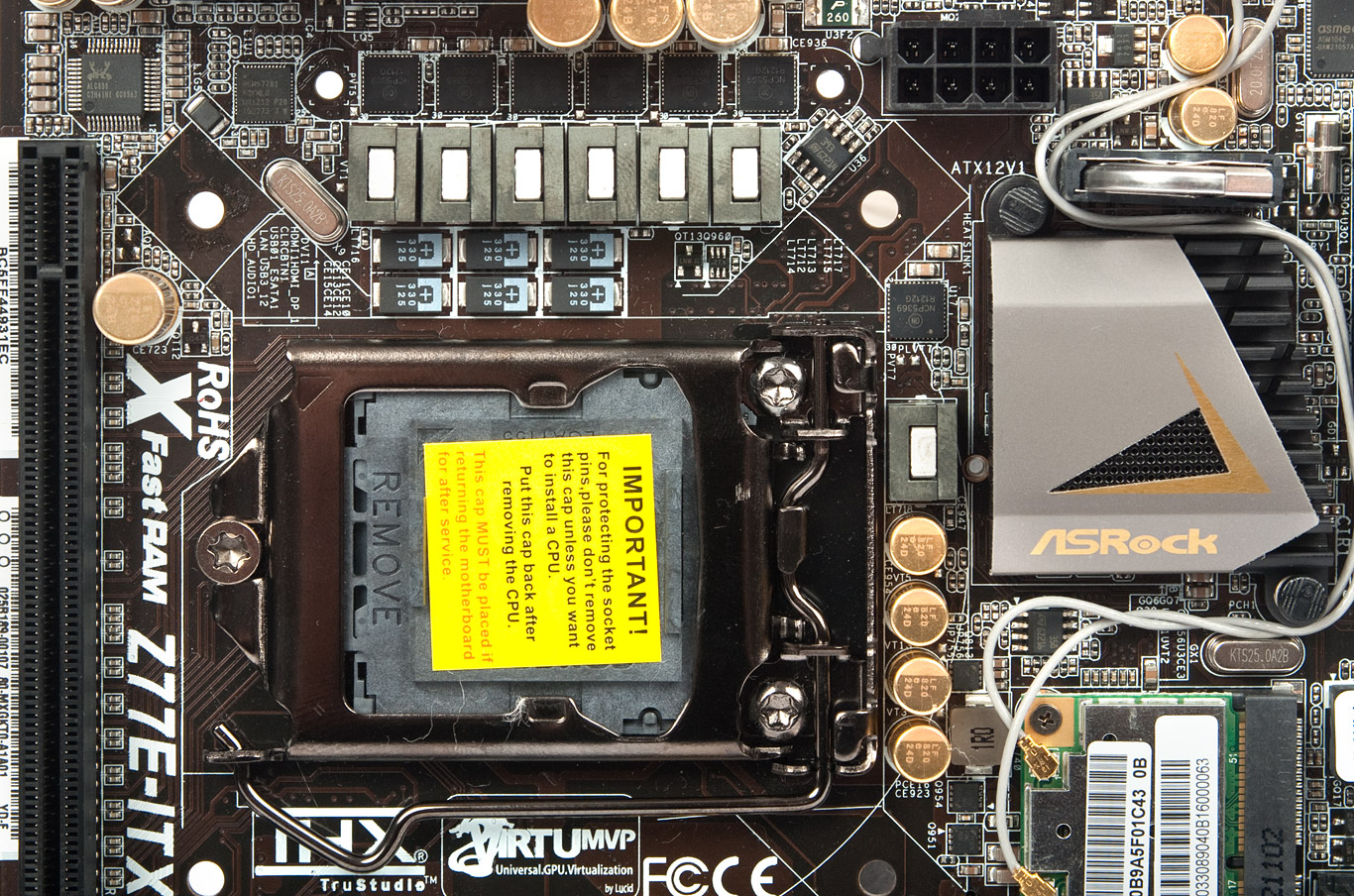

Итак, преобразователь питания процессора выполнен по 6+1-канальной схеме и управляется контроллером Intersil ISL6366. Вместо обычных транзисторов установлены элементы DrMOS. Помимо твердотельных конденсаторов используются также и танталовые.

ASRock Z77E-ITX

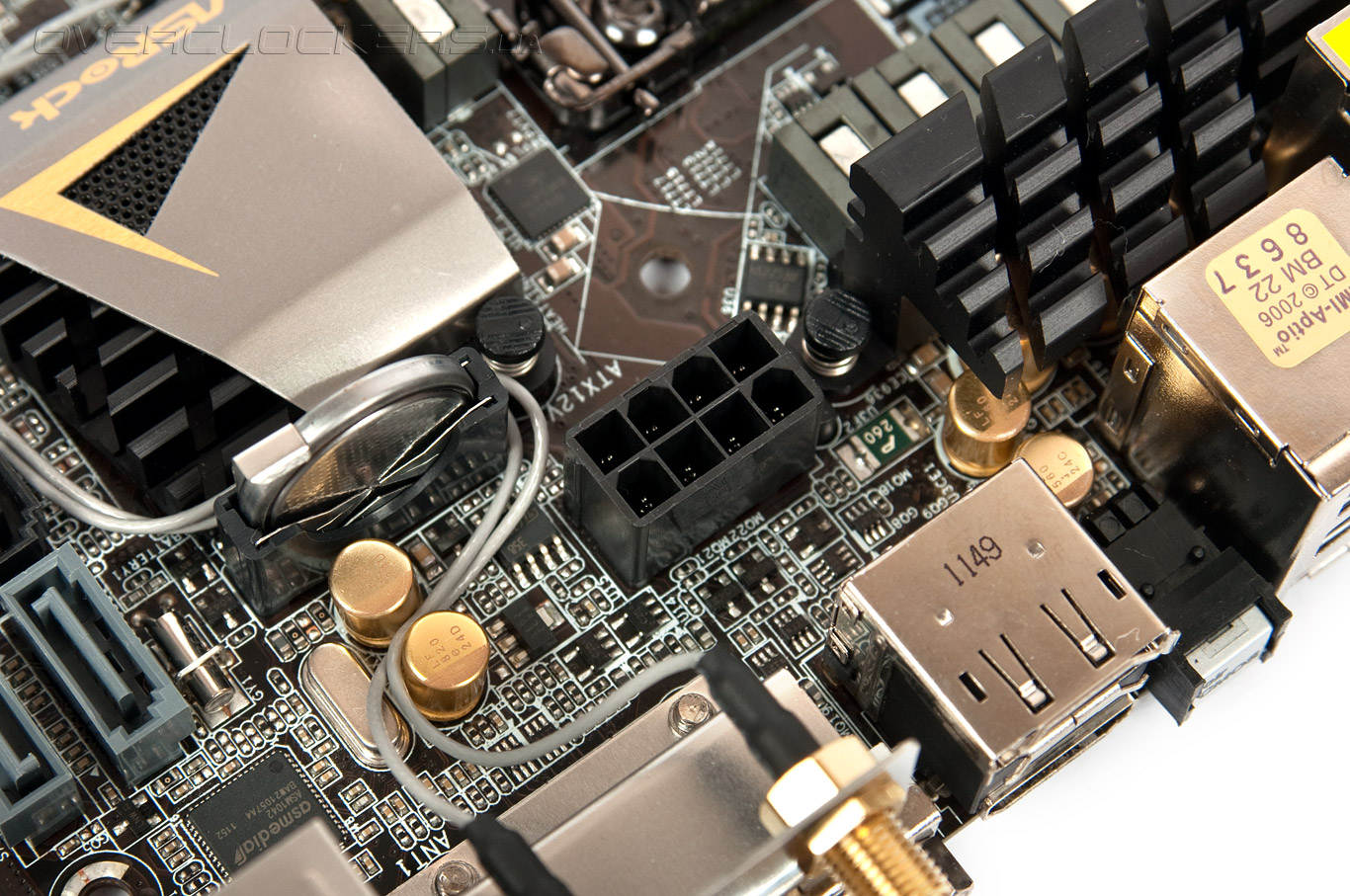

Питание на процессор подается через 8-контактный EPS12V, т.е. плата подразумевает серьезный разгон, иначе смысла в нем попросту нет.

ASRock Z77E-ITX

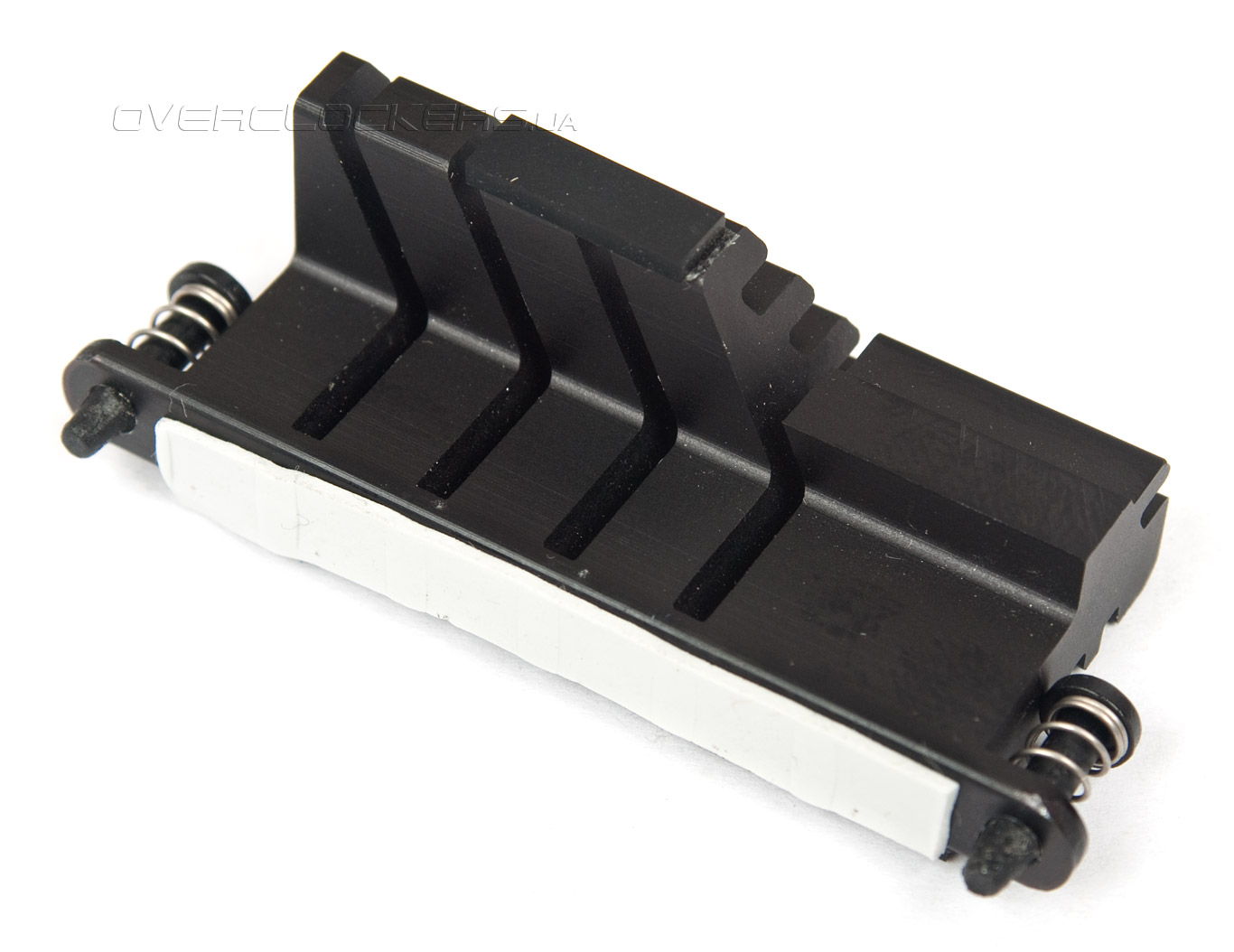

Охлаждается модуль VRM скромным радиатором сложной конструкции, чипсет довольствуется охладителем средних размеров. В качестве термоинтерфейса производитель применил термопрокладку.

ASRock Z77E-ITX

Количество подключаемых вентиляторов равно двум, с возможностью ШИМ-регулировки, чего вполне достаточно для такой платы.

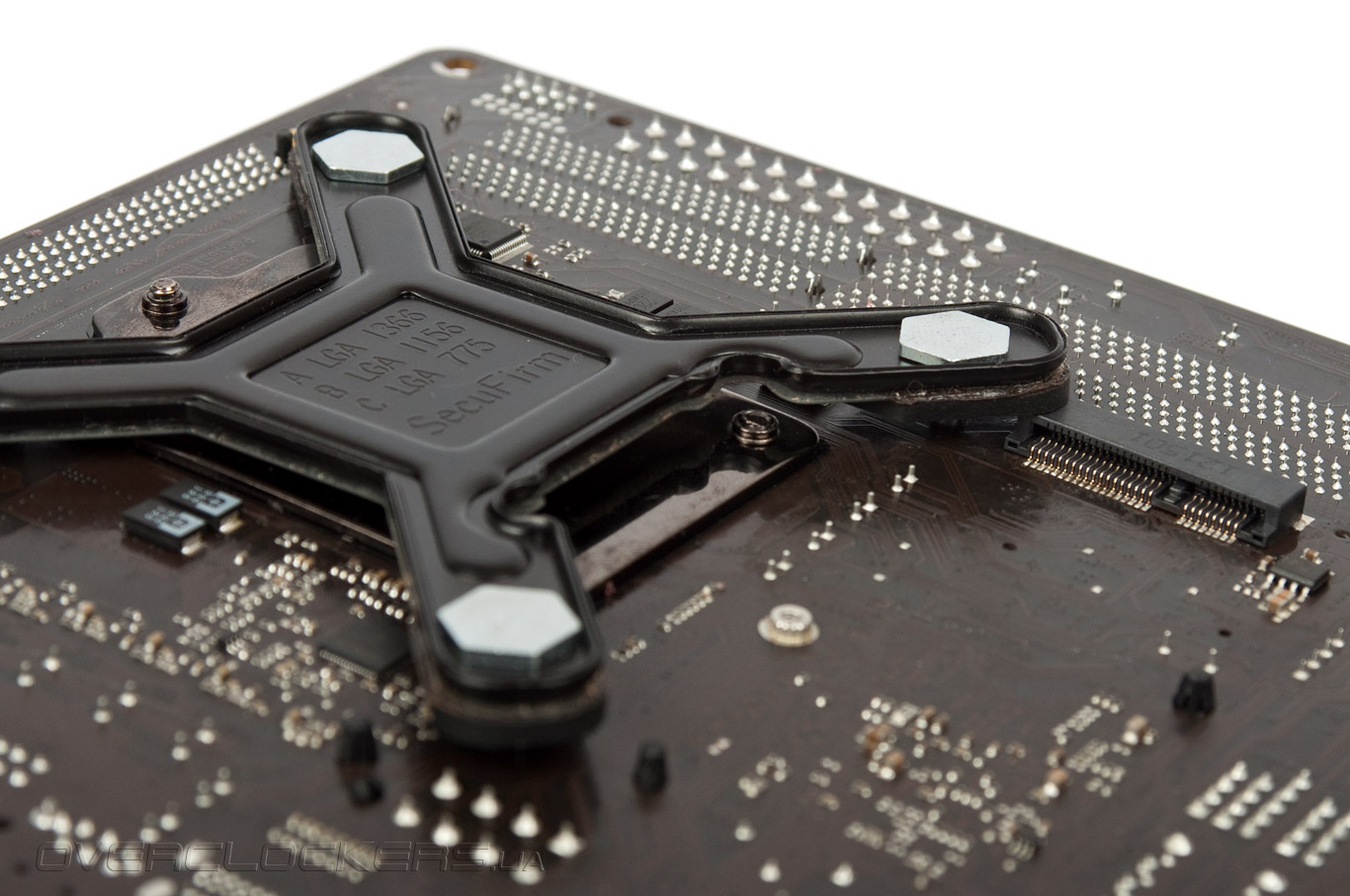

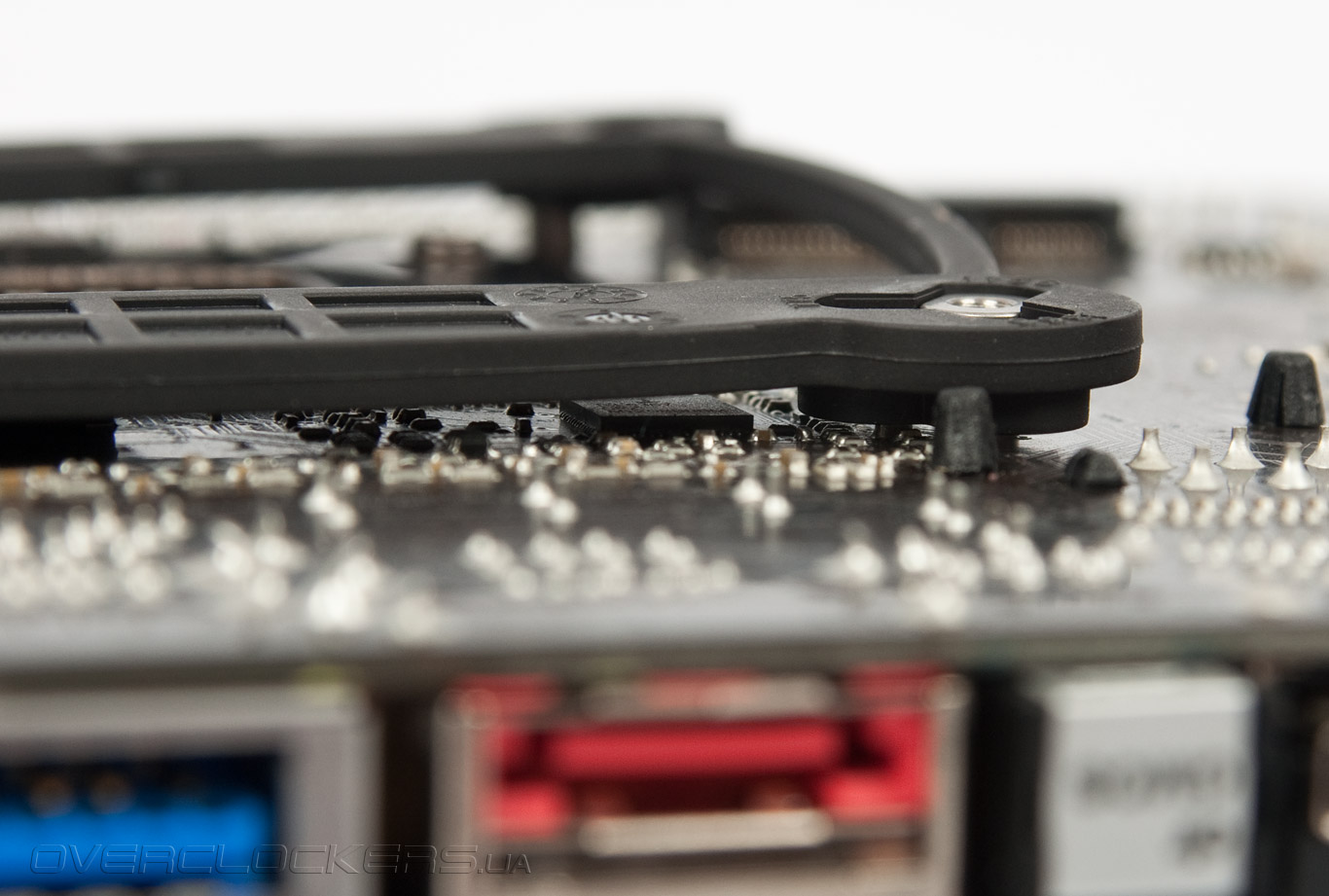

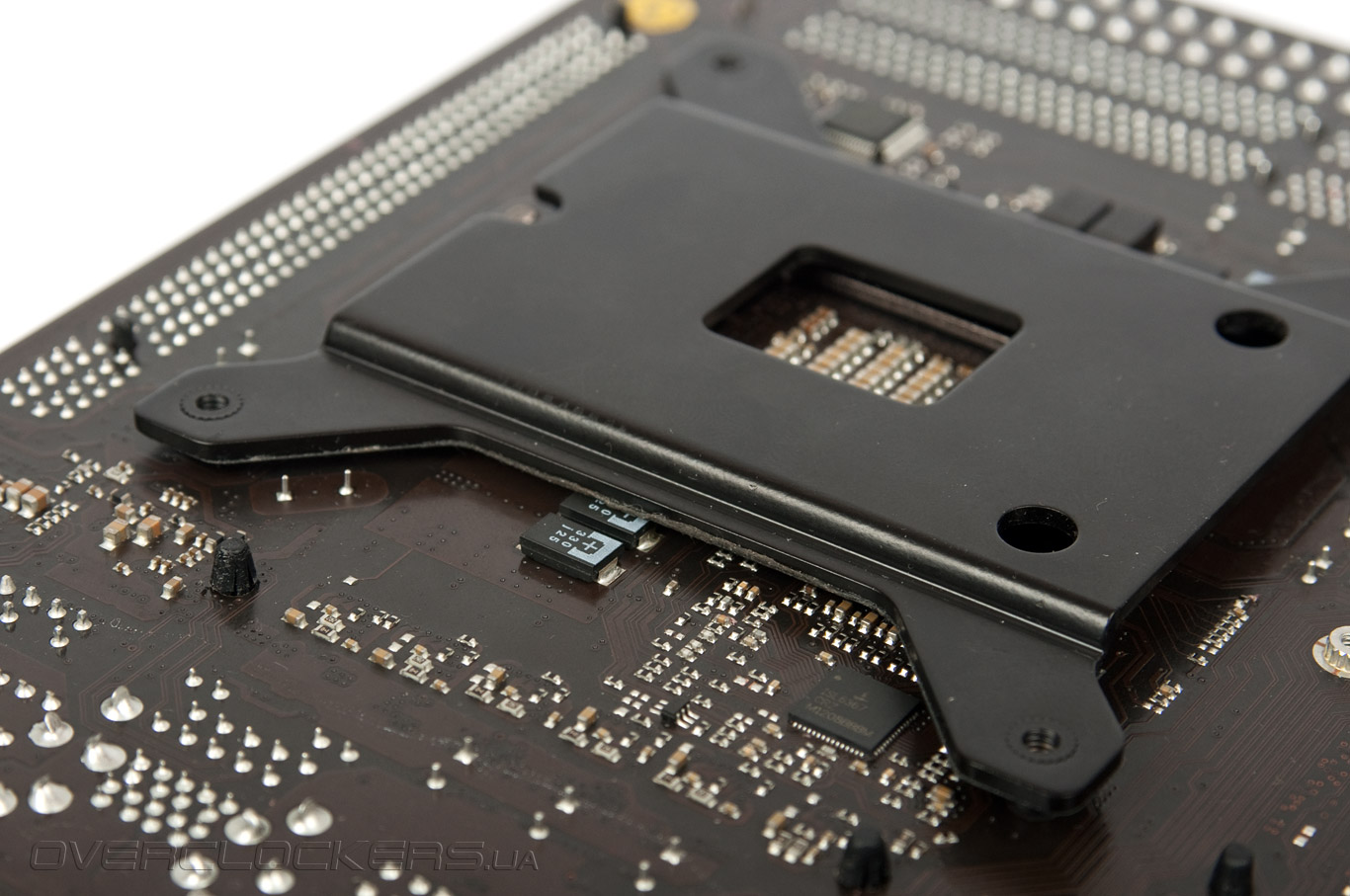

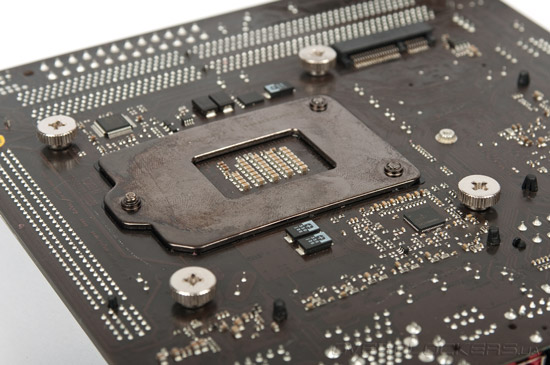

В итоге имеем качественно реализованный преобразователь питания процессора, более-менее нормальное охлаждение и грех не заняться серьезным разгоном. Да вот беда, подобрать кулер для такого ответственного процесса очень тяжело. И проблема начнется еще при установке крепления. Как, например, от охладителей Noctua, усилительная пластина которых с одной стороны упирается в разъем mSATA, а с другой — ложится на SMD-элементы.

ASRock Z77E-ITX

Ладно, берем другой кулер — Prolimatech Megahalems, он уж точно станет. Но нет, тут помеха уже танталовые емкости.

ASRock Z77E-ITX

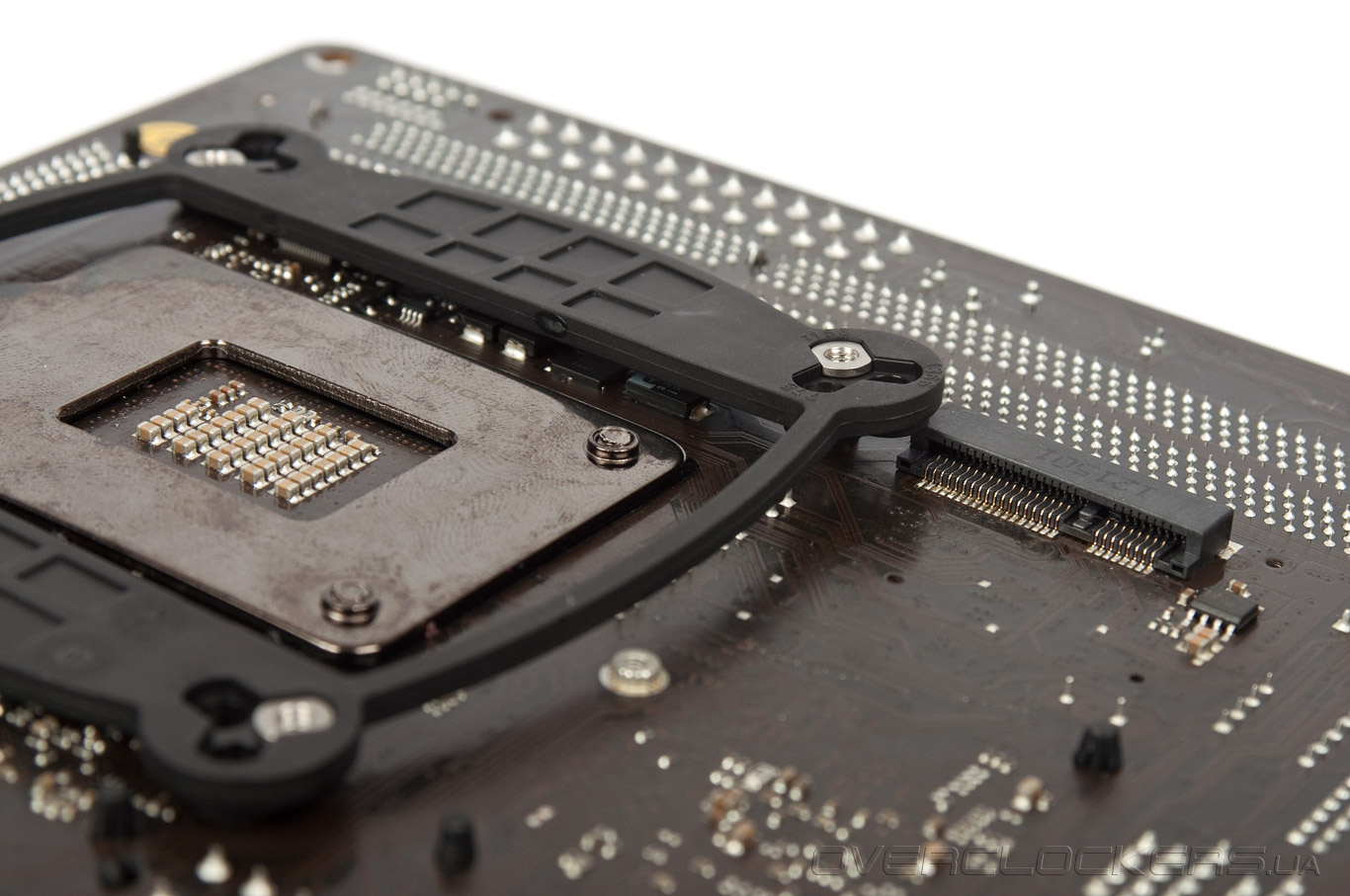

Ну конечно же, надо поставить популярные заправленные «водянки», которые выпускает компания Asetek! Модель Zalman CNPS20LQ отлично подойдет. Увы, разочарование настигнет и здесь.

ASRock Z77E-ITX

ASRock Z77E-ITX

И только взяв крепление от Noctua NH-L12 нам удалось установить кулер NH-U12P, который хоть как-то справится с горячим нравом Ivy Bridge.

ASRock Z77E-ITX

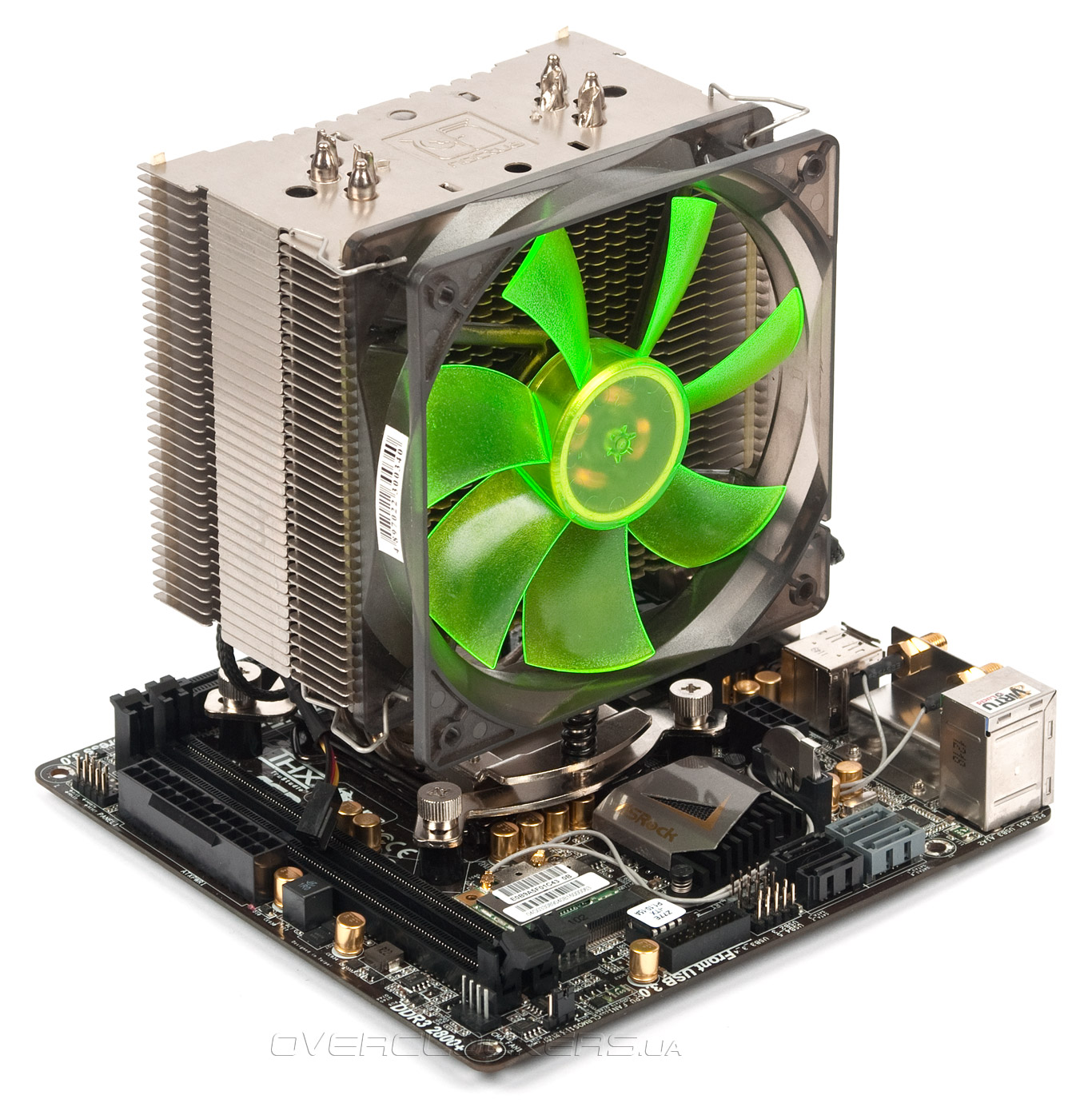

В итоге наш грозный монстр имел следующий вид:

ASRock Z77E-ITX

Расстояние до видеокарты было достаточное для свободного прохождения потоков воздуха, а использование вентилятора Nanoxia FX12-2000 позволило увеличить эффективность системы в целом. В реальности же так устанавливать кулер, скорее всего, не стоит, так как возможен перегрев видеокарты.
