Ready for Ivy Bridge! Обзор и тестирование материнской платы MSI Z68A-GD65 (G3) на наборе системной логики Intel Z68 Express

Прогресс в компьютерной индустрии не стоит на месте. Совсем скоро мы с вами станем свидетелями анонса новых процессоров Intel Ivy Bridge, одновременно с которыми будут представлены обновленные наборы системной логики Intel Express 7-ой серии. Вместе с тем, уже сейчас существующие чипсеты для процессоров LGA1155, которые будут поддерживать 22-нм новинки в полной мере. Большинство счастливых обладателей материнских плат, в основе которых лежат наборы логики Intel Express 6-ой серии, смогут без малейших проблем установить новейшие Intel Ivy Bridge. Из всех чиспетов, предлагающихся на сегодняшний день для платформы LGA1155, наиболее удачным является Intel Z68 Express. Этот набор системной логики не только совмещает вывод изображения от встроенного видеоядра с возможностью разгона процессоров серии «К», но и поддерживает технологию Intel Smart Response, а также, изначально, лишен ошибки в контроллере SATA 6 Гбит/с. Именно Intel Z68 Express стал основой для множества замечательных системных плат ведущих производителей, и сегодня мы с готовы познакомить вас с Z68A-GD65 (G3) производства компании MSI. Эта «материнка» относится к моделям среднего ценового диапазона, обладает широкими возможностями расширения и разгона, а также оснащается множеством фирменных технологий. Подробные спецификации MSI Z68A-GD65 (G3) приведены ниже.

Модель MSI Z68A-GD65 (G3)
Чипсет Intel Z68 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Celeron, Pentium (LGA1155)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2133(O.C.), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 (x16+x0, x8+x8)
3 PCI Express 2.0 x1
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы DVI-I, HDMI, DisplayPort
Количество подключаемых вентиляторов 5 (2x 4pin и 3x 3pin)
Порты PS/2 1
Порты USB 4x 3.0 (2 разъема на задней панели, NEC D720200)
10x 2.0 (4 разъема на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z68 Express)
4 канала SATA 3 Гбит/с (Intel Z68 Express)
2 канала SATA 6 Гбит/с (Marvell 88SE9128)
eSATA
RAID 0, 1, 5, 10 (Intel Z68 Express)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Коаксиальный, оптический
Встроенная сеть Realtek RTL 8111E (Gigabit Ethernet)
Беспроводная сеть
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 245
Дополнительные возможности APS (Active Phase Switching), ClickBIOS II, OC Genie II, кнопки включения и сброса, колодка для снятия показаний ключевых напряжений, ClearCMOS

Характеристики системной платы указывают на её серьезное оснащение, а обилие инноваций от MSI выгодно выделяет данную модель на фоне конкурентов. Участница сегодняшнего обзора имеет немало интересных «фич», которые мы обязательно рассмотрим в процессе обзора, а пока рассмотрим комплект поставки.


Комплект поставки

В продуктовой линейке плат LGA1155 компании MSI модель Z68A-GD65 (G3) занимает одну из верхних строчек, большими возможностями расширения, не считая «экстремальной» Big Bang-Marshal, обладает только плата Z68A-GD80, рассмотренная в одном из предыдущих обзоров. Как и полагается серьезному продукту, участница сегодняшнего обзора поставляется в массивной картонной коробке, между прочим, лишенной всяческих излишеств в виде голографического покрытия и фальш-крышек с прозрачными окошками. Дизайн упаковки знаком нам по предыдущим продуктам MSI, лейтмотивом оформления является принадлежность конкурсантки к серии Military Class II.

MSI Z68A-GD65 (G3)

Из логотипов, нанесенных на лицевую сторону, можно узнать о поддержке платой Z68A-GD65 (G3) технологий LucidLogix Virtu, AMD CrossFireX и NVIDIA SLI, а также совместимостью с шиной PCI Express третьего поколения. Тыльная часть коробки содержит подробную информацию об уникальном графическом интерфейсе прошивки Click BIOS II и функции автоматического разгона OC Genie 2.

MSI Z68A-GD65 (G3)

Здесь же можно узнать об особенностях использованной элементной базы, которая соответствует военному стандарту качества, а также дополнительной функциональности, такой как Instant OC и Super Charger. Первая из них позволяет производить разгон из среды MS Windows при помощи утилиты Control Center II, а Super Charger предназначена для зарядки различных мобильных устройств от портов USB даже после выключения системы.

Набор аксессуаров, поставляемых в комплекте с материнской платой MSI Z68A-GD65 (G3) включает:
  • заглушку на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с ;
  • переходник для питания SATA устройств;
  • мостик SLI;
  • набор коннекторов M-connectors;
  • комплект переходников V-Check для подключения мультиметра;
  • планку с двумя разъемами USB 3.0;
  • DVD-диск с драйверами и программным обеспечением;
  • буклет по быстрой сборке персонального компьютера;
  • подробное руководство пользователя;
  • инструкцию по работе с программным обеспечением.
MSI Z68A-GD65 (G3)

На фото не показан переходник для питания SATA устройств и можно увидеть лишь пару кабелей SATA, но в комплекте поставки серийных плат эти комплектующие присутствуют. Таким образом, набор аксессуаров включает все, что необходимо для сборки системного блока.


Дизайн

«Материнка» MSI Z68A-GD65 (G3) выполнена на печатной плате формата АТХ размером 305х245 мм. Во всех электрических цепях применяются долговечные конденсаторы с полимерным электролитом, а элементная база наиболее ответственного узла — преобразователя напряжения центрального процессора, соответствует внутреннему стандарту Military Class II. В VRM центрального процессора используются катушки закрытой конструкции и танталовые конденсаторы, применение которых самым положительным образом влияет на стабильность работы системы.

MSI Z68A-GD65 (G3)

Как мы уже говорили, в основе системной платы Z68A-GD65 (G3) лежит чипсет Intel Z68 Express, который обеспечивает совместимость с процессорами Sandy Bridge, а также обещает полную поддержку будущих 22-нм Ivy Bridge. В этом нет ничего удивительно, ведь все основные узлы, такие как графическое ядро и контроллеры памяти и шины PCI Express, давным-давно перенесены на кристалл CPU, а микросхема чипсета играет роль южного моста. Что касается поддержки ОЗУ, то участница сегодняшнего обзора допускает установку четырех модулей SDRAM DDR3 суммарным объемом до 32 Гбайт, при этом рабочая частота может достигать 2133 МГц в режиме разгона. Для организации графической подсистемы служат два разъема PCI Express x16. При установке единственного видеоакселератора верхний слот работает с полной пропускной способностью, а при добавлении второго графического адаптера доступные 16 линий PCI-E делятся между разъемами поровну. Поддерживается построение конфигураций AMD CrossFireX и NVIDIA SLI. Заметим, что материнская плата MSI Z68A-GD65 (G3) обладает поддержкой интерфейса PCI Express 3.0, которую, как известно, обеспечат 22-нм процессоры Intel Ivy Bridge. Кроме того, возможности системной логики Intel Z68 Express позволяют выводить изображение, формируемое встроенным в CPU графическим ядром, а технология LucidLogix Virtu позволяет совместно использовать ресурсы интегрированной и дискретной видеокарт в зависимости от типа нагрузки.

MSI Z68A-GD65 (G3)

Для установки плат расширения служат три слота PCI-E 2.0 х1 и два порта PCI. Работа последних возможна благодаря наличию чипа ASMedia ASM1083, так как чипсет Intel Z68 Express лишен поддержки большинства устаревающих интерфейсов. Дисковая подсистема базируется на возможностях системной логики, которая обеспечивает поддержку двух портов SATA 6 Гбит/с и четырех портов SATA 3 Гбит/с. Накопители, подключенные к чипсетным разъемам, можно объединять в RAID-массивы уровней 0, 1, 5, 10. Обладатели небольших по объему SSD смогут воспользоваться технологией Intel Rapid Storage Technology, предназначенной для ускорения работы дисковой подсистемы путем кэширование данных на твердотельный накопитель. Кроме того, к услугам пользователей предлагается еще два порта SATA 6 Гбит/с, за работу которых отвечает Marvell 88SE9128. Интерфейс гигабитной локальной сети обеспечивается контроллером Realtek RTL 8111E, а HD-аудиокодек Realtek ALC892 воспроизводит весьма качественный звук в формате 7.1. Для подключения внешних цифровых ресиверов имеются коаксиальный и оптический выходы S/PDIF. В дополнение к десяти чиспетным портам USB 2.0, четыре из которых выведены на заднюю панель, материнская плата предлагает четыре разъема USB 3.0. Нативная поддержка универсальной последовательной шины третьего поколения появится лишь в чипсетах Intel Express 7-ой серии, поэтому MSI Z68A-GD65 (G3) оснащается двумя дополнительными контроллерами NEC D720200. Отметим, что участница сегодняшнего обзора лишена поддержки IEEE-1394 и eSATA.

Таким образом, на задней панели системной платы можно встретить:
  • комбинированный разъем PS/2;
  • четыре порта USB 2.0 и пару USB 3.0;
  • сетевой интерфейс RJ-45;
  • кнопку Clear CMOS;
  • шесть аналоговых аудиовыходов;
  • коаксиальный и оптический S/PDIF;
  • порты D-SUB, DVI-D и HDMI.
MSI Z68A-GD65 (G3)

Набор интерфейсов достаточно сбалансированный, разве что, можно посетовать на небольшое количество портов USB, которое легко компенсировать, установив комплектную планку с двумя разъемами USB 3.0. Кроме того, во время смелых экспериментов по разгону будет полезна кнопка сброса настроек прошивки Clear CMOS.

От рассмотрения возможностей расширения переходим к изучению особенностей, облегчающих процесс разгона. Материнская плата MSI Z68A-GD65 (G3) позволяет измерять основные напряжения питания при помощи внешнего мультиметра, для чего в районе слотов ОЗУ находится разъем для подключения переходников V-Check. Рядом расположилась кнопка OC Genie, активирующая автоматический разгон.

MSI Z68A-GD65 (G3)

На нижней грани печатной платы находятся кнопки включения и сброса, что очень удобно для работы в условии открытого стенда.

MSI Z68A-GD65 (G3)

Узел электропитания системной платы MSI Z68A-GD65 (G3) выполнен с большим запасом прочности и обещает приличный разгон, чему дополнительно способствует восьмиконтактный разъем EPS12V. Элементная база преобразователя напряжения центрального процессора соответствует военным стандартам надежности, а в качестве силовых элементов применяются интегральные сборки DrMOS, которые работаю на более высокой, нежели традиционные MOSFET, частоте и обладают пониженным тепловыделением. ШИМ-контроллер UT257 управляет десятью фазами, причем часть из них может отключаться в моменты малой загрузки благодаря работе технологии APS — Active Phase Switching. Для отображения количества активных процессорных фаз служит линейка ярко-синих светодиодов, расgоложенных неподалеку от процессорного гнезда.

MSI Z68A-GD65 (G3)

За охлаждение силовых элементов VRM отвечает пара радиаторов, соединенных тепловой трубкой, а тепло от микросхемы системной логики отводится компактной плоской конструкцией.

MSI Z68A-GD65 (G3)

Невысокое энергопотребление чипсета позволяет отказаться от применения массивных радиаторов без малейшего ущерба для стабильности работы.

MSI Z68A-GD65 (G3)

Все радиаторы имеют надежное крепление на подпружиненных болтах, в качестве термоинтерфейса системы охлаждения VRM применяется серая пластичная термопрокладка. На микросхему системной логики нанесена розовая субстанция, напоминающая по консистенции жевательную резинку. В завершении отметим, что плата оснащена пятью разъемами для подключения вентиляторов, причем, два из них позволяют управлять скоростью вращения крыльчаток посредством ШИМ.

После подробного изучения особенностей конструкции MSI Z68A-GD65 (G3) можно с уверенностью сказать, что плата имеет продуманный дизайн, а возможности расширения способны удовлетворить даже самого взыскательного пользователя. Мощный преобразователь напряжения центрального процессора обещает приличный разгонный потенциал, а возможности организации графической подсистемы позволяют построить на основе этого продукта мощную игровую станцию. На этой оптимистической ноте переходим к изучению прошивки и комплектного ПО.

UEFI Setup

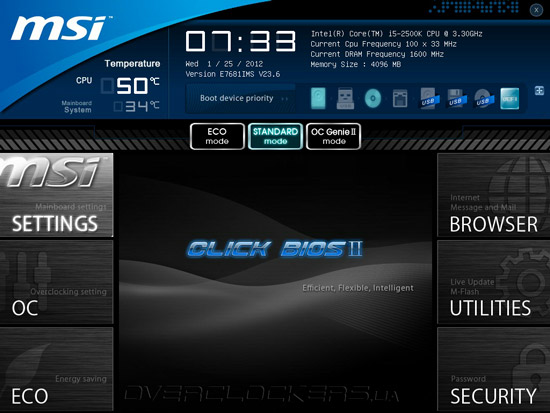

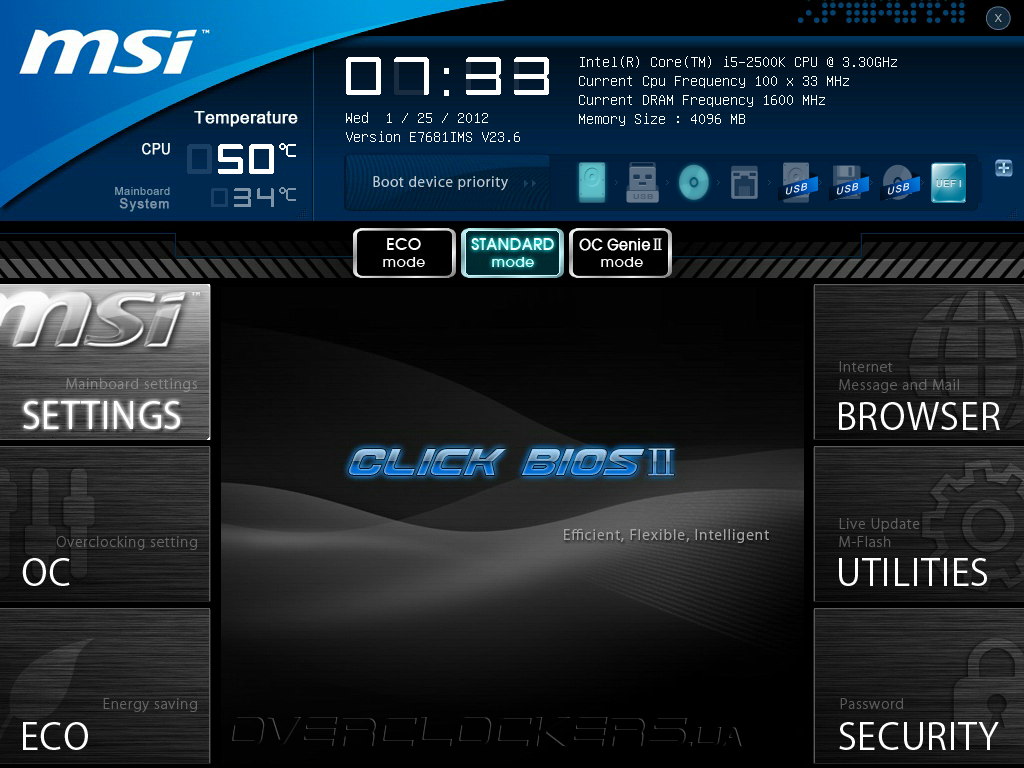

В качестве прошивки системная плата MSI Z68A-GD65 (G3) использует UEFI, который уже более года продвигается в качестве замены морально устаревшему BIOS. Стандартный микрокод AMI программистами MSI был значительно переработан, результатом чего стала разработка фирменного Click BIOS II. В сравнении с UEFI прошлого поколения, который хорошо знаком нам по предыдущим обзорам системных плат MSI, новая прошивка обрела инновационный графический интерфейс. Click BIOS II стал более информативным и дружественным к пользователю, повысилось удобство работы с мышью и, наконец-то, добавилась возможность сохранения снимков экрана. После входа в прошивку мы попадаем в главное меню.

UEFI Setup MSI Z68A-GD65 (G3)

В верхней части экрана отображаются дата и время, версия прошивки и показания двух температурных датчиков. Здесь же отображается модель установленного процессора и режим его работы. Интересно организован выбор устройств для загрузки. Порядок можно задавать, перетаскивая соответствующие иконки мышью. Кроме того, доступен выбор режима работы материнской платы. Режим ECO mode оптимизирует энергопотребление и тепловыделение системы путем активации энергосберегающих технологий, режим OC Genie II запускает функцию автоматического разгона, ну а STANDARD mode позволяет настраивать все параметры прошивки самостоятельно.

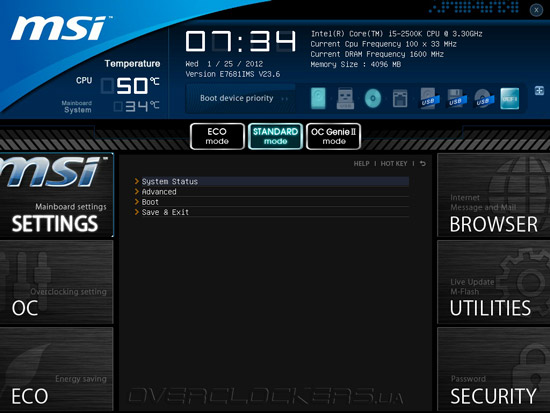

Вкладка SETTINGS включает в себя разделы System Status, Advanced, Boot и Save & Exit.

UEFI Setup MSI Z68A-GD65 (G3)

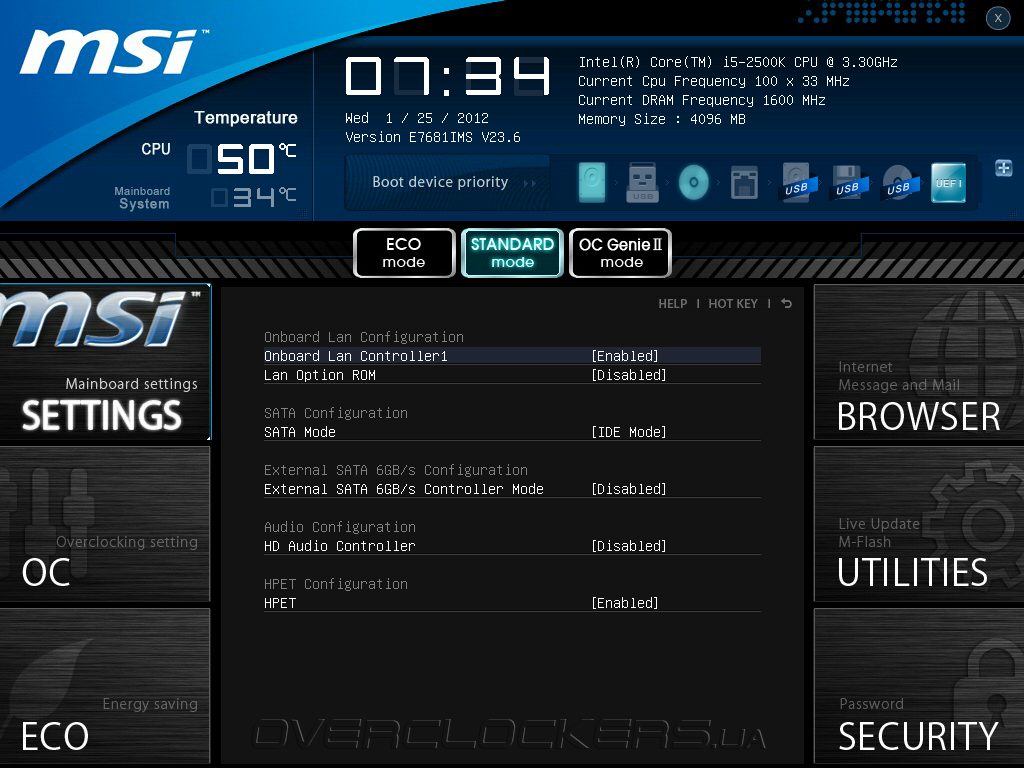

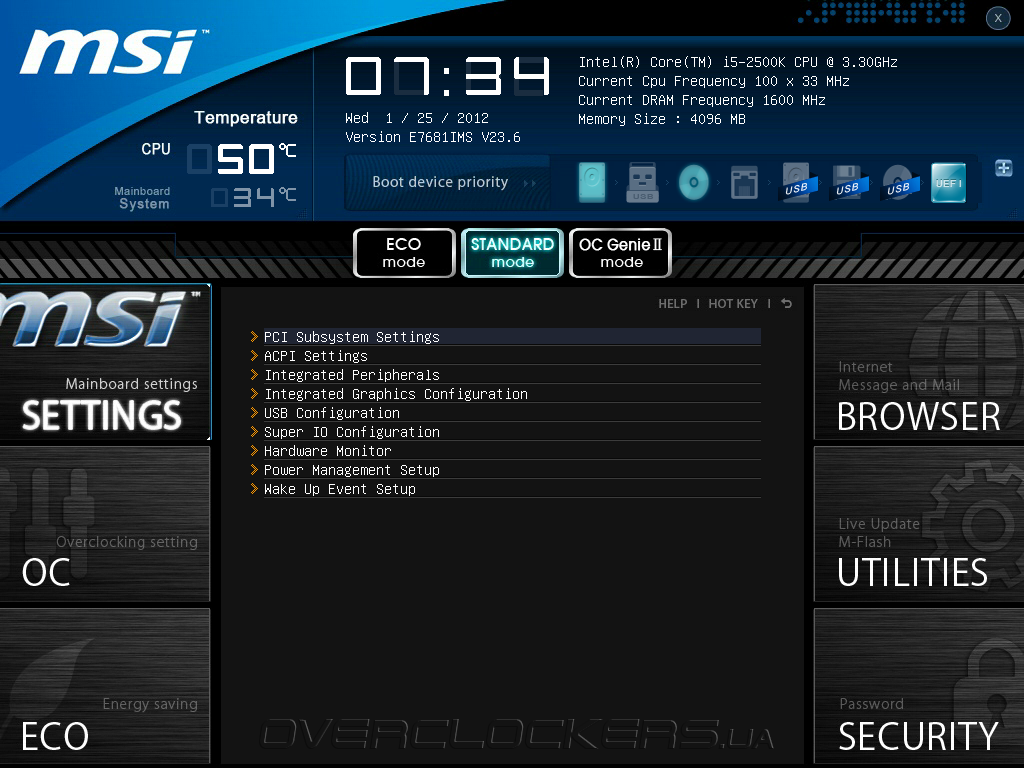

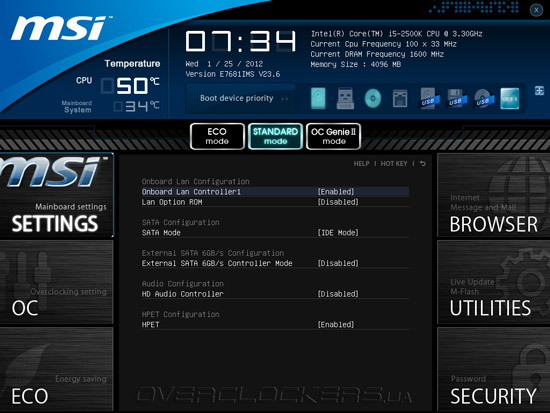

Во вкладке Advanced находятся опции управления встроенными контролерами, дисковой подсистемой, интегрированным графическим ядром, аппаратным мониторингом и т.д.

UEFI Setup MSI Z68A-GD65 (G3)

UEFI Setup MSI Z68A-GD65 (G3)

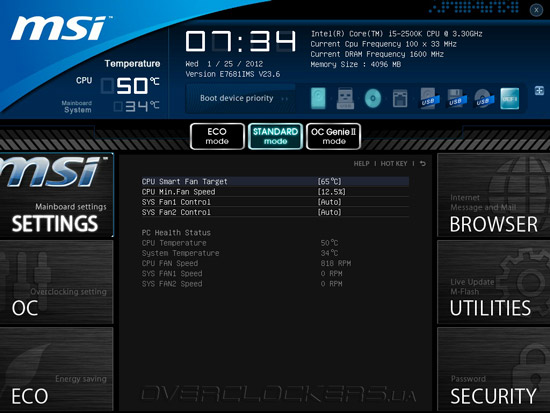

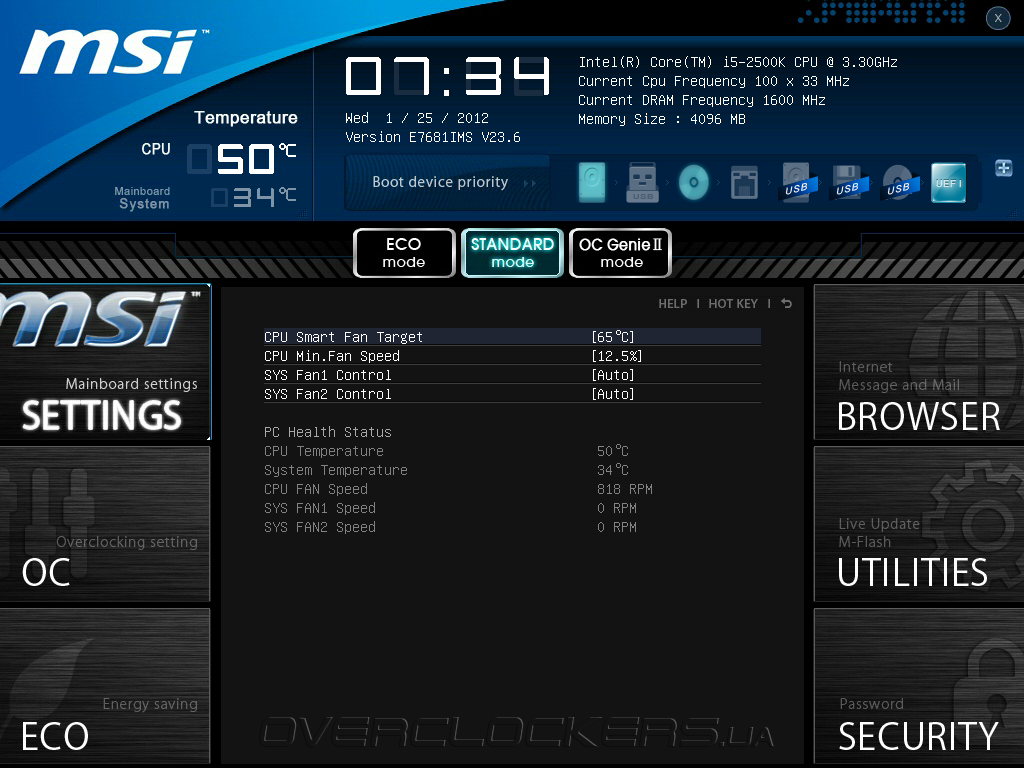

Раздел Hardware Monitor отвечает за вывод параметров системного мониторинга и управление скоростями вращения вентиляторов. Не стоит удивляться отсутствию показаний питающих напряжений, так как они перенесены в раздел, отвечающий за энергосберегающие технологии.

UEFI Setup MSI Z68A-GD65 (G3)

Для контроля доступны две температуры — центрального процессора и микросхемы системной логики, а также тахометрические показания датчиков трех вентиляторов. Для крыльчатки процессорного кулера можно задать автоматический профиль вращения в зависимости от нагрева CPU, а для двух других — указать скорость в процентах от максимальной.

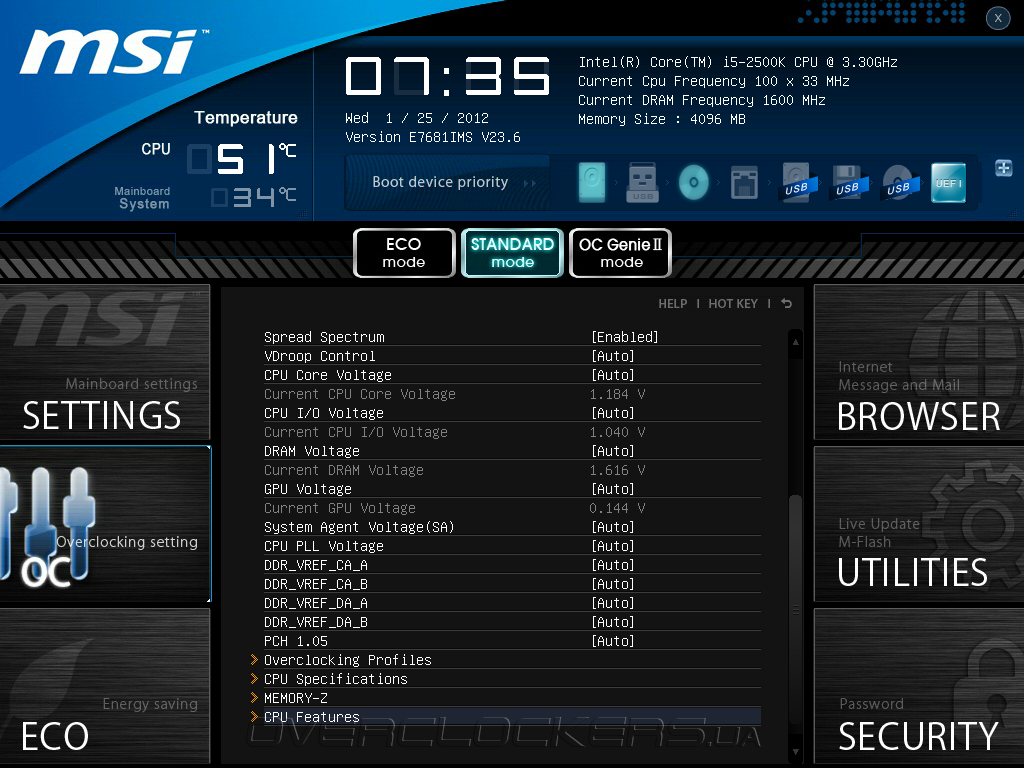

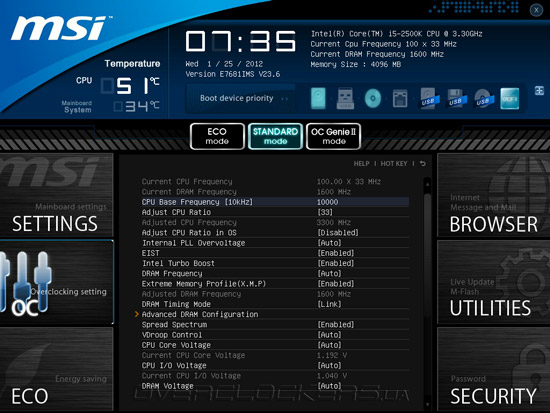

Практически все параметры, связанные с разгоном и оптимизацией быстродействия, находятся в меню OC. Именно здесь можно установить базовую частоту, коэффициент умножения для вычислительных ядер, задать параметры ОЗУ и управлять напряжениями питания на основных узлах системной платы.

UEFI Setup MSI Z68A-GD65 (G3)

UEFI Setup MSI Z68A-GD65 (G3)

Перечень напряжений, границы и шаг их изменения приведены в таблице.

Параметр Диапазон регулировки, В Шаг, В
CPU Core Voltage 0,8—1,8 0,005
CPU I/O Voltage 0,95—1,55 0,02
DRAM Voltage 1,108—2,464 0,007—0,008
GPU Voltage 1,0—1,35 0,005
System agent Voltage 0,925—1,585 0,02
CPU PLL Voltage 1,4—2,43 0,01—0,05
DRAM VREF CA_A 0,453—1,125 0,005—0,025
DRAM VREF CA_B 0,453—1,125 0,005—0,025
DRAM VREF DA_A 0,453—1,125 0,005—0,025
DRAM VREF DA_B 0,453—1,125 0,005—0,025
PCH 1.05 Voltage 0,775—1,724 0,005—0,006

Регулировке поддаются все основные напряжения, их шаг достаточно мал, а диапазоны изменения позволяют рассчитывать на максимальный прирост при разгоне. Конечно, не стоит забывать про качественное охлаждение, особенно при работе системы в режиме разгона. Отметим появление функции VDroop Control, которая призвана бороться с падением напряжения при нагрузке на вычислительные ядра.

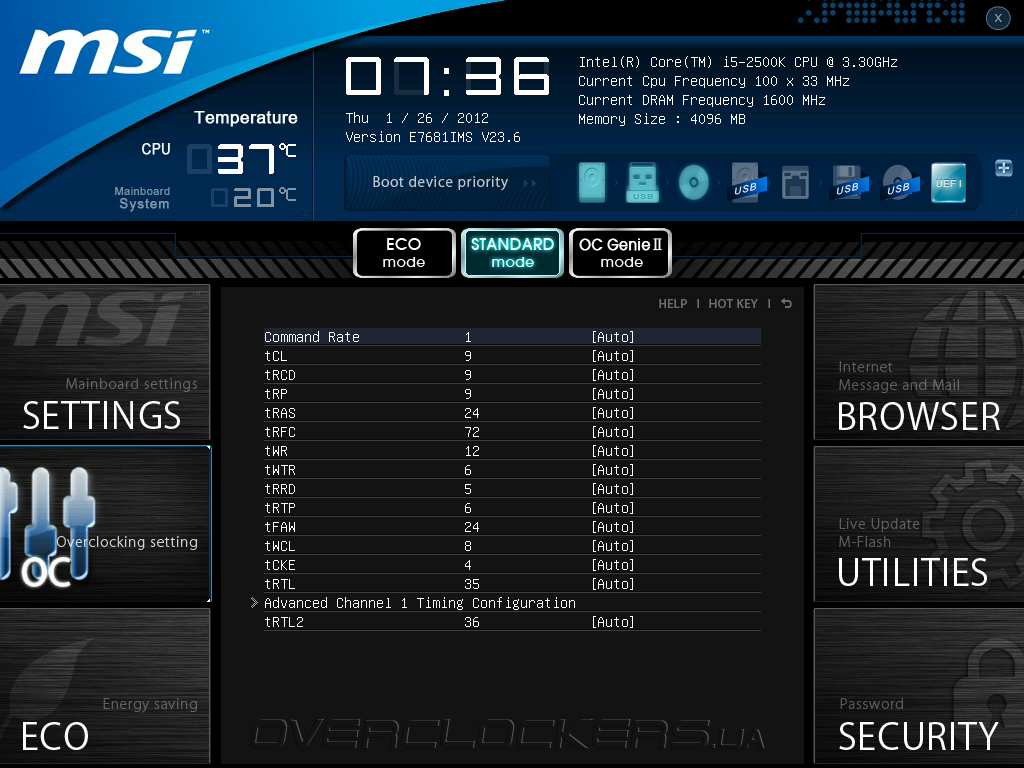

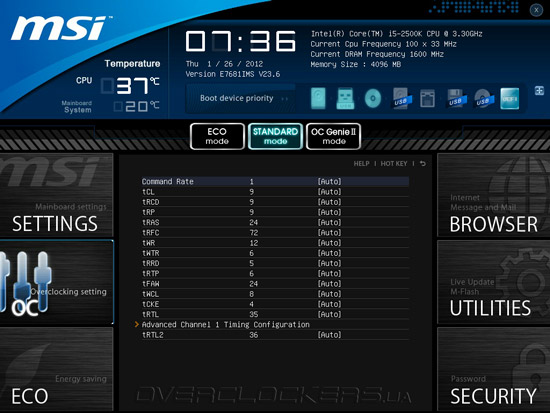

Управление задержками модулей ОЗУ находятся в подразделе Advanced DRAM Configuration.

UEFI Setup MSI Z68A-GD65 (G3)

Для изменения доступны все основные тайминги, так что пользователи смогут настроить любой комплект оперативной памяти на максимальное быстродействие.

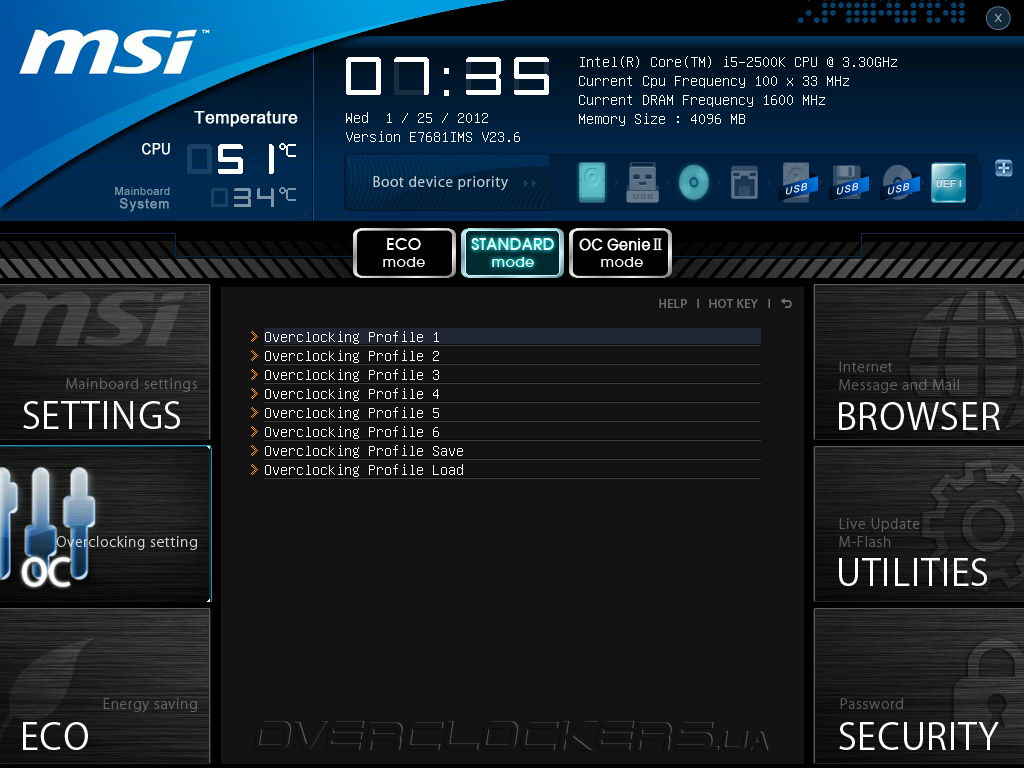

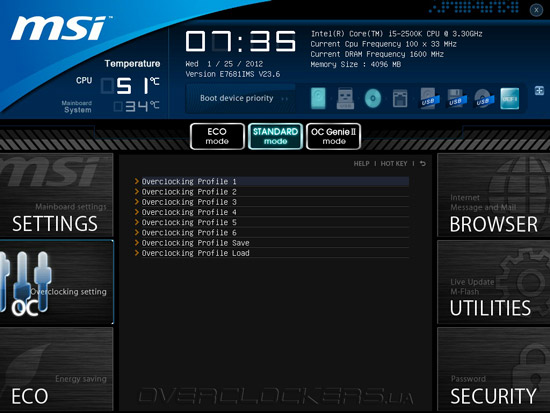

Прошивка системной платы MSI Z68A-GD65 (G3) позволяет сохранять до шести профилей настроек быстродействия. Для этого в разделе ОС есть соответствующее меню Overclocking Profile.

UEFI Setup MSI Z68A-GD65 (G3)

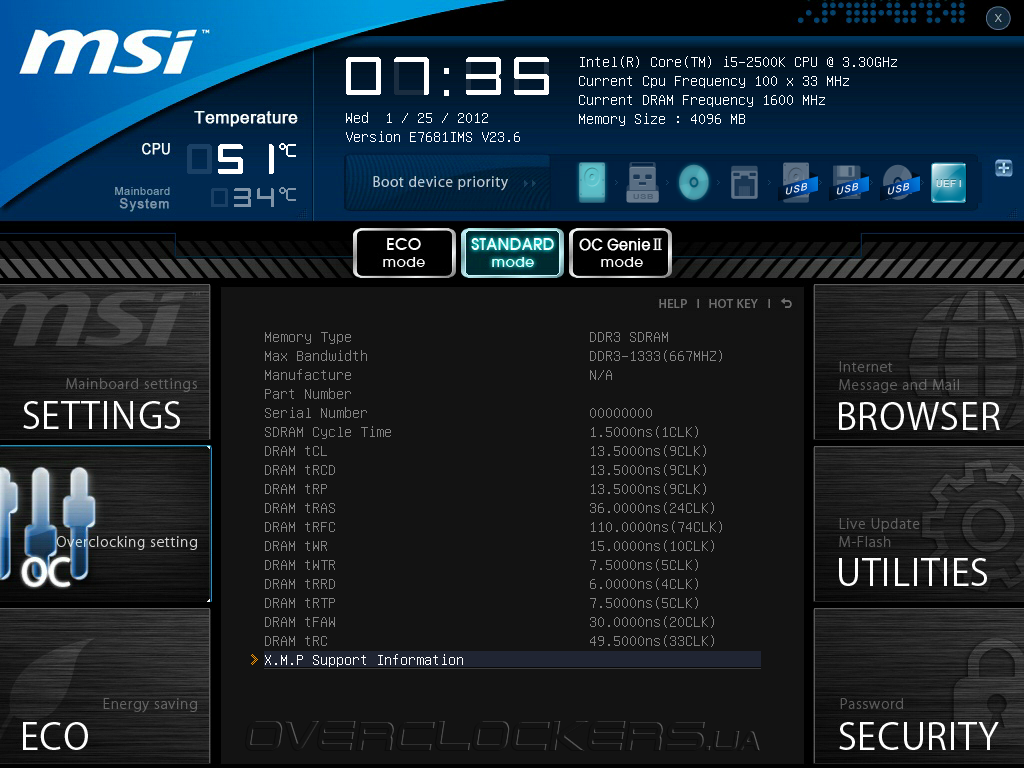

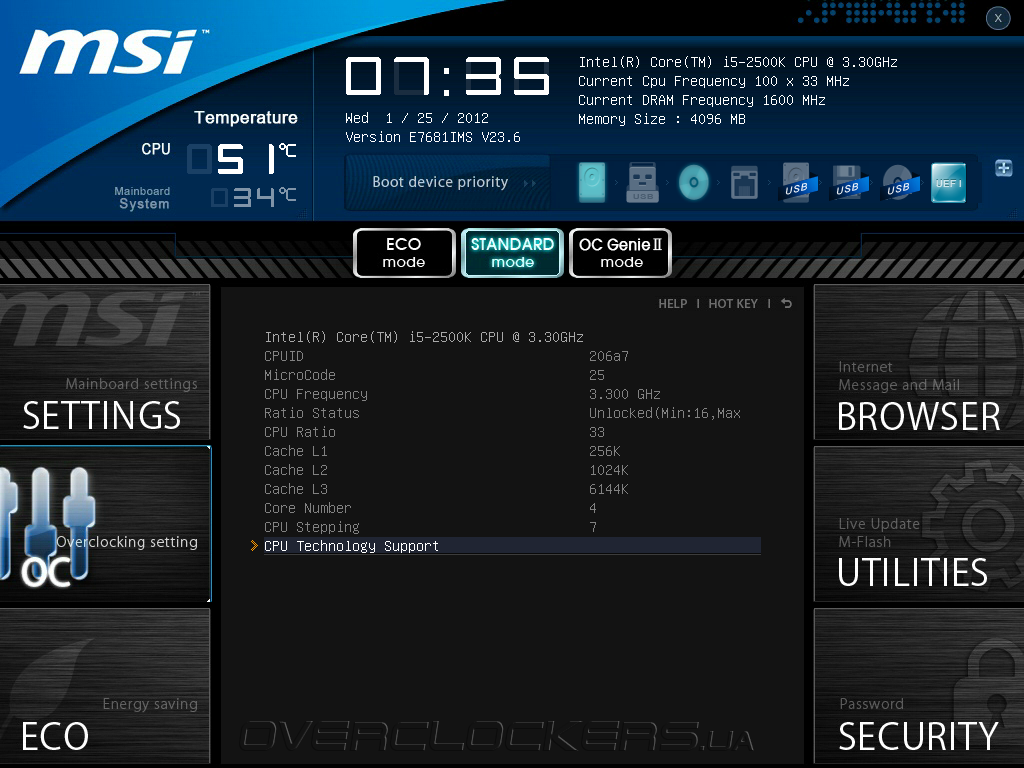

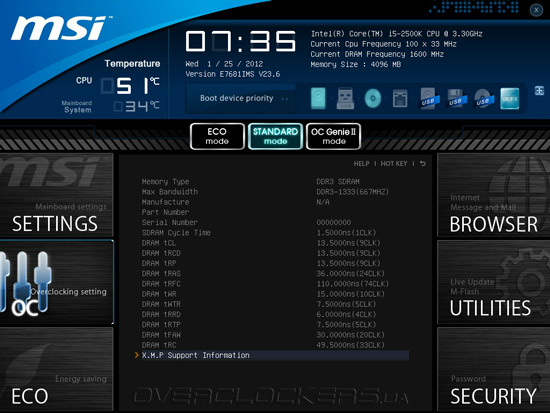

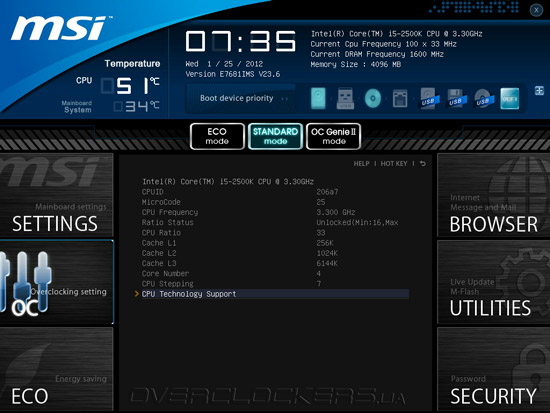

Вкладки CPU Specification MEMORY-Z выводят подробные спецификации центрального процессора и модулей ОЗУ.

UEFI Setup MSI Z68A-GD65 (G3)

UEFI Setup MSI Z68A-GD65 (G3)

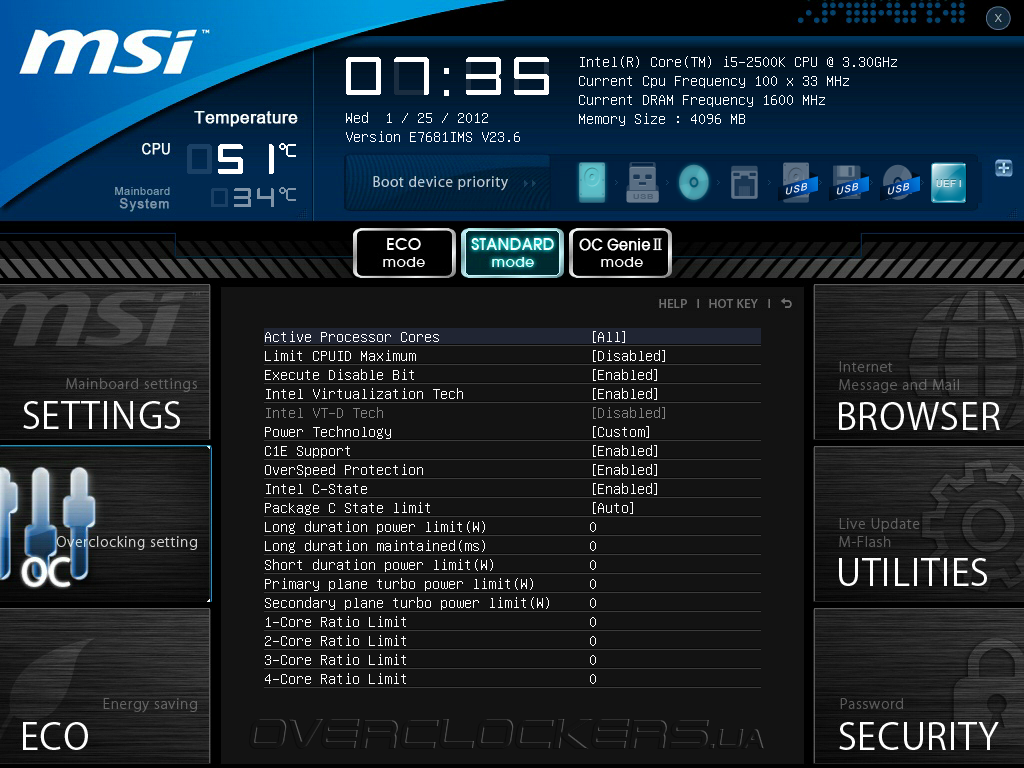

Последняя вкладка меню OC — CPU Features. Именно здесь можно активировать процессорные технологии аппаратной виртуализации и защиты от вирусов, управлять режимом работы технологии Intel Turbo Boost, задавать параметры энергосбережения , а также отключать отдельные процессорные ядра.

UEFI Setup MSI Z68A-GD65 (G3)

Обращаем ваше внимание на опцию Long duration power limit, которая позволяет задать максимальное энергопотребление центрального процессора. Для успешного разгона процессоров Intel Sandy Bridge серии «К» придется увеличивать это значение, но не стоит забывать при этом про организацию эффективного охлаждения.

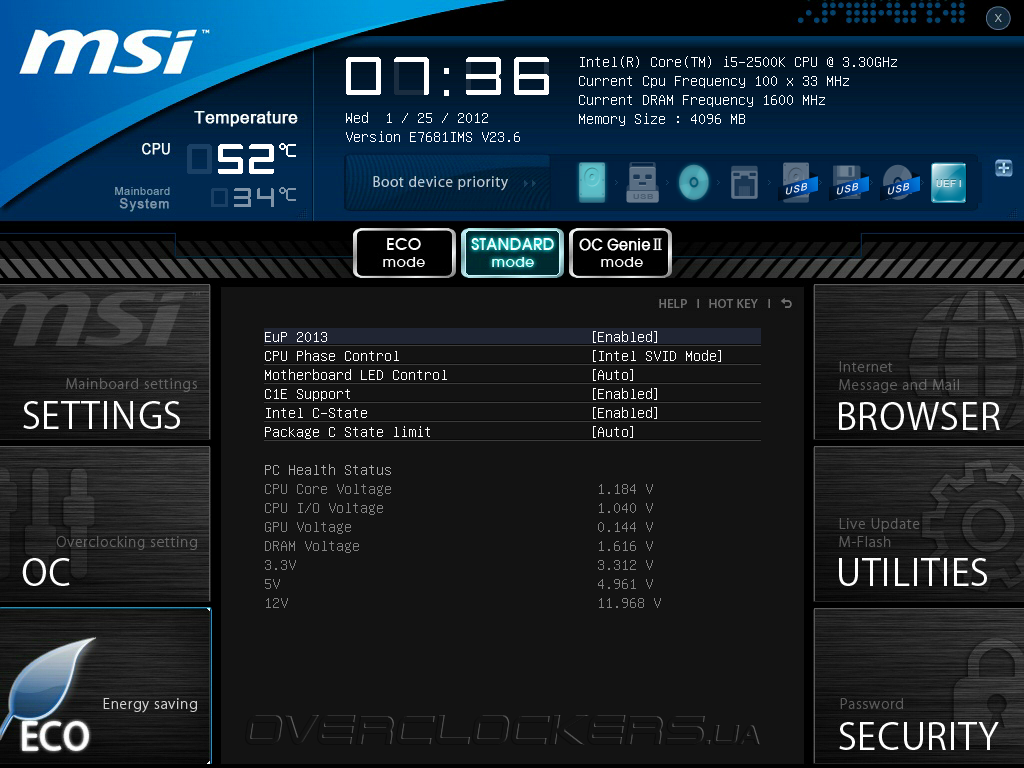

Меню ЕСО содержит управление опциями энергосбережения, такими как С1Е и Intel С-states. Здесь же можно управлять функцией APS и индикацией режима её работы. Кроме прочего, в меню ECO отображаются показания семи основных напряжений питания.

UEFI Setup MSI Z68A-GD65 (G3)

Что касается реализации функций энергосбережения у MSI Z68A-GD65 (G3), то в текущей версии прошивки мы обнаружили два весьма неприятных момента. Во-первых, включение режима APS Mode для функции CPU Phase Control приводило к тому, что в моменты низкой нагрузки напряжение на вычислительных ядрах центрального процессора не уменьшалось, в то время как частота исправно понижалась до 1600 МГц. Во-вторых, активация опции С1Е приводило к 10% падению результатов в игровых тестах, из-за чего мы были вынуждены её отключить. Самое интересное, что это никаким образом не отразилось на работе энергосберегающих технологий.

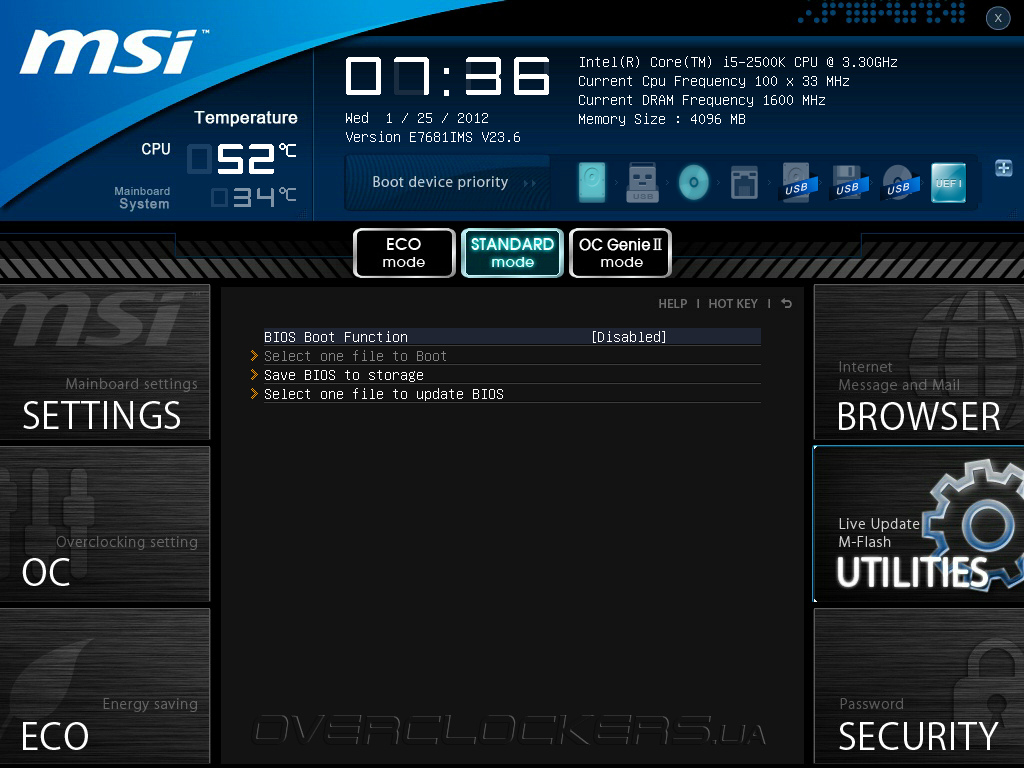

Внимательный читатель наверняка заметил вкладку BROWSER, в которой должен быть обеспечен доступ к сети Интернет, электронной почте и сервисам IM. На самом деле, прошивка UEFI все еще не обзавелась полноценным встроенным интернет-браузером, а лишь предлагает точку входа в «облегченную» операционную систему Winki3, которая все-таки требует установки на жесткий диск.

В завершении изучения прошивки отметим, что Click BIOS II оснащается встроенной утилитой для обновления и резервирования микрокода M-Flash.

UEFI Setup MSI Z68A-GD65 (G3)

Таким образом, UEFI материнской платы MSI Z68A-GD65 (G3) получился функциональным и удобным, а дружественный к пользователю интерфейс значительно повысил уровень комфорта при работе с прошивкой. А небольшие странности, обнаруженные в работе энергосберегающих технологий, могут быть легко исправлены после очередного обновления микрокода. Впереди нас ждут исследование разгонного потенциала и тестирование производительности, а пока мы познакомим вас с комплектным программным обеспечением.


Комплектное ПО

В комплекте поставки системной платы MSI Z68A-GD65 (G3) присутствует DVD-диск с драйверами и различным программным обеспечением, среди которого наибольший интерес представляют две утилиты — Control Center II и Click BIOS II. С первой из них мы хорошо знакомы по предыдущим обзорам материнских плат MSI. Это аппаратно-программный комплекс, предназначенный для управления основными параметрами быстродействия и системного мониторинга. В обновленной версии разработчики улучшили стабильность работы, но оставили без существенных изменений и без того отличный функционал. На всякий случай мы напомним, что во вкладке Overclocking пользователь может задавать базовую частоту и коэффициенты умножения вычислительных ядер центрального процессора, а также выставлять задержки модулей ОЗУ. Доступно изменение всех основных напряжений и просмотр подробной технической информации по основным узлам системы. Во вкладке Green Power отображаются показания аппаратного мониторинга и находится управление скоростями вращения трех вентиляторов.

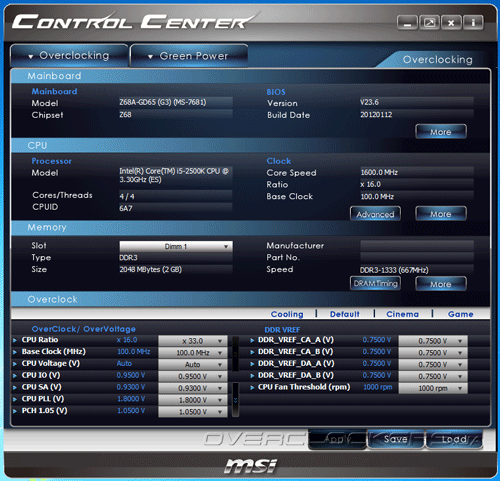

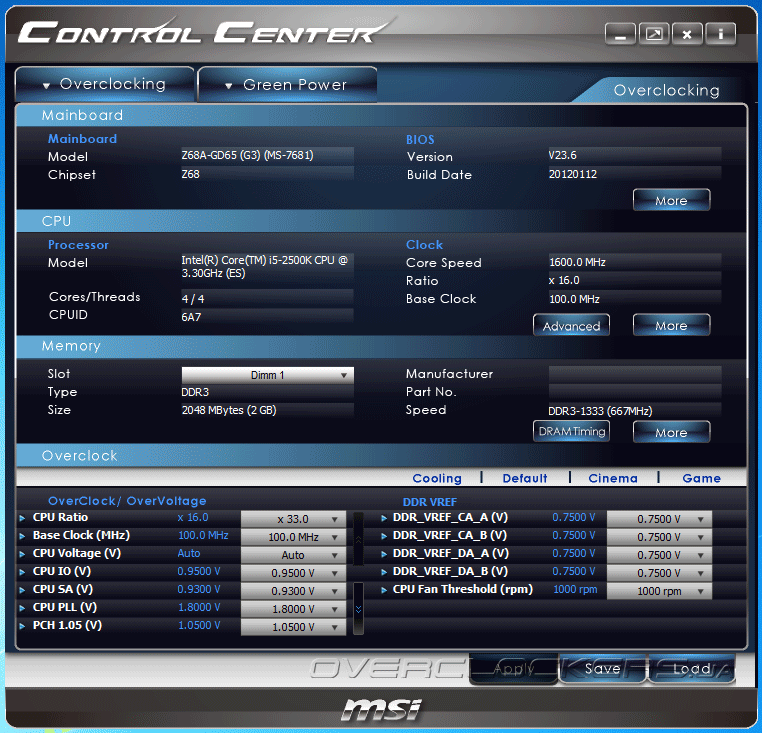

MSI Control Center II

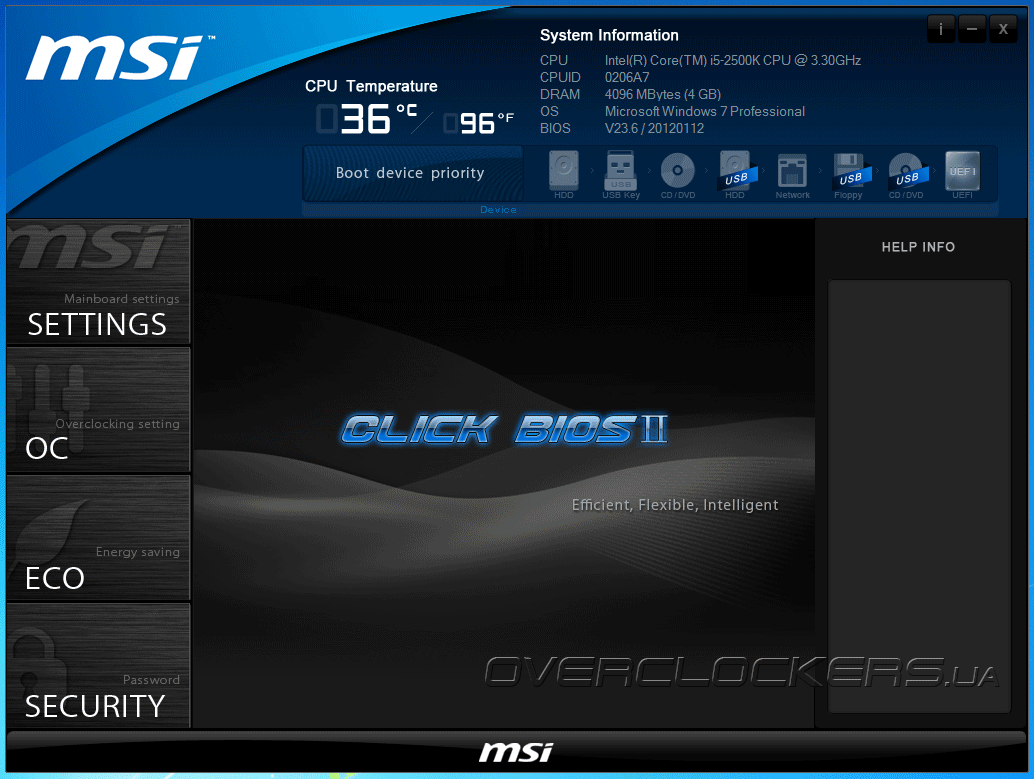

Программа Click BIOS II представляет для любителей разгона ничуть не меньший интерес. Эта утилита позволяет управлять настройками прошивки прямо из среды операционной системы MS Windows. Интерфейс выполнен в едином с UEFI стиле, а наполнение вкладок ничуть не отличается от одноименных разделов прошивки. Из приятных особенностей можно отметить возможность сохранения и последующей загрузки профилей настроек. А вот для применения сделанных изменений программа попросить перегрузить операционную систему, что не совсем удобно.

MSI Click BIOS II

Однозначно, качество и стабильность ПО Control Center II и Click BIOS II, поставляемого в комплекте с MSI Z68A-GD65 (G3), оставили самые благоприятные впечатления. На наш взгляд, программная составляющая участницы сегодняшнего тестирования могут служить весомым конкурентным преимуществом.

Разгонный потенциал

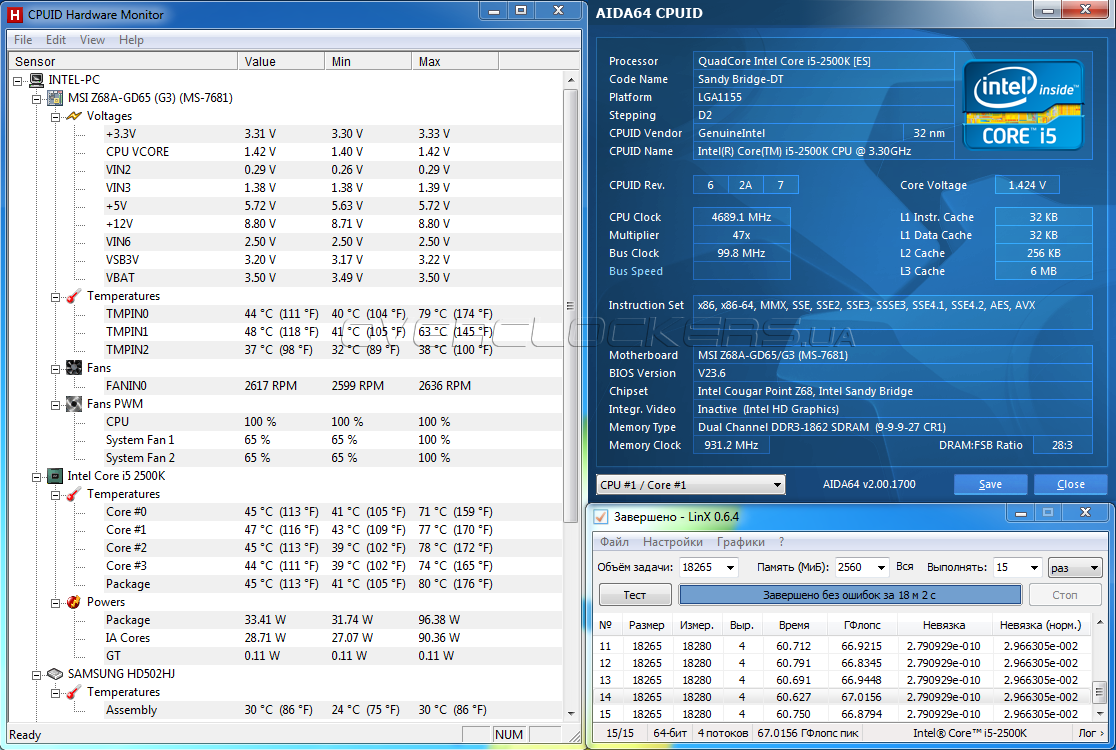

Перед тем, как приступить к изучению возможностей MSI Z68A-GD65 (G3), напомним основные особенности разгона Intel Sandy Bridge. Потенциал увеличения базовой частоты даже для лучших материнский плат LGA1155 ограничен в пределах 5—7%, что дает примерно такой же прирост быстродействия. Для процессоров Core i5/Core i7 дополнительно можно увеличить коэффициент умножения частоты вычислительных ядер в пределах лимитов технологии Intel Turbo Boost. Единственным разумным решением является приобретение процессора из серии «К», которые обладают незаблокированным множителем. Как известно, удачные экземпляры Sandy Bridge способны работать на частотах порядка 5000 МГц при условии качественного охлаждения.

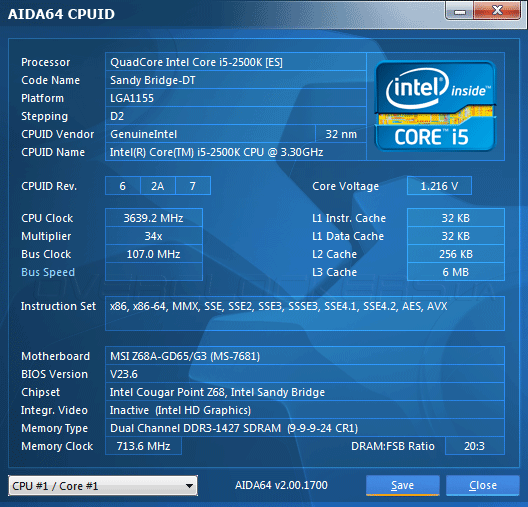

Наш тестовый Intel Core i5-2500K является инженерным образцом, а потому совершенно не реагирует на активацию Internal PLL Overvoltage, столь необходимую для успешного разгона. Тем не менее, при напряжении на вычислительных ядрах порядка 1,43 В лабораторный процессор способен стабильно работать на частоте 4800 МГц. Однако, участница сегодняшнего тестирования не обеспечила функционирование нашего Intel Core i5-2500K в указанном режиме. Несмотря на наличие функции Vdroop Control, её невнятная работа допускала существенно уменьшение напряжения на вычислительных ядрах под нагрузкой. Так, при установке в прошивке Vcore 1,43 В, оно снижалось до 1,408 В во время тестирования в LinX. Именно из-за чего нам пришлось на один шаг уменьшить коэффициент умножения. Что касается режима ОЗУ, то нам не удалось достичь частоты в 2133 МГц, а пришлось довольствоваться 1866 МГц при задержках 9-9-9-27-1Т и напряжении 1,65 В.

Разгон MSI Z68A-GD65 (G3)

Кроме прочего, MSI Z68A-GD65 (G3) продемонстрировала поведение, характерное для других системных плат MSI для платформы LGA1155. При отсутствии нагрузки на центральный процессор его частота понижалась, в то время как напряжение остается на том уровне, что выставлено в UEFI. Данный факт негативно сказывается как на энергопотреблении, так и на тепловыделении. Что помешало разработчикам MSI реализовать полную функциональность энергосберегающих технологий — нам не известно.

Что касается потенциала увеличения BCLK, то участница обзора продемонстрировала вполне ожидаемые результаты. Никакие меры не позволили MSI Z68A-GD65 (G3) работать на частоте BCLK выше 107 МГц.

Разгон MSI Z68A-GD65 (G3)

В заключении мы бы хотели обратить ваше внимание на возможности материнской платы в части автоматического разгона. Активация соответствующей функции OC Genie II способна существенно повысить быстродействие системы. При этом частота центрального процессора составила 4190 МГц при напряжении 1,34 В. Модули оперативной памяти работали в режиме 1600 МГц с задержками 9-9-9-24-1Т.

Разгон MSI Z68A-GD65 (G3)

Конечно, грамотно проведенный ручной подбор параметров способен обеспечить гораздо лучшие результаты, зато OC Genie II будет интересен новичкам или любителям компьютерных игр, которые не желают постигать тонкости оверклокинга, но хотят получить хоть какой-то прирост быстродействия. Огорчает лишь, что в режиме автоматического разгона технологии энергосбережения полностью прекращают свою работу.

В процессе исследования разгонного потенциала MSI Z68A-GD65 (G3) стол совершенно очевидно, что отличные аппаратные возможности системной платы несколько умаляются «сырой» прошивкой. После доработки функции Vdroop Control и оптимизации работы с подсистемой ОЗУ плата вполне способна демонстрировать разгон, достойный лучших моделей для процессоров LGA1155.


Тестовый стенд

Исследование производительности и разгонного потенциала MSI Z68A-GD65 (G3) выполнялось в составе тестового стенда, имеющего такую конфигурацию:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Zalman CNPS10X Flex;
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Для оценки быстродействия участницы сегодняшнего тестирования были выбраны две системные платы, основанные на чипсете Intel Z68 Express: ASUS P8Z68-V LX (UEFI 0602 от 15.11.2011.) и Gigabyte G1.Sniper2 (BIOS F4 от 12.10.2011), которые во время предыдущих обзоров показали отличный уровень производительности. Сама же MSI Z68A-GD65 (G3) работала с прошивкой UEFI 23.6 от 12.01.2012.

Во время тестирования технология Intel Turbo Boost была активирована, оперативная память функционировала на частоте 1600 МГц с таймингами 9-9-9-24-1Т при напряжении 1,6 В. Стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, никакие другие настройки не изменялись. Из драйверов были установлены Intel INF Update Utility 9.2.0.1025 от 03.03.2011 для системной логики и NVIDIA GeForce 280.26 для видеокарты.

Методология тестирования производительности осталась прежней: мы повторяем каждые тест минимум три раза, после чего рассчитываем среднее значение. Если какой-то из результатов сильно отличается от двух других — тесты повторяются до получение результата, близкого к нормальному распределению. Перечень тестового ПО следующий:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Colin McRae: DiRT 3;
  • Tom Clancy's H.A.W.X. 2 benchmark.

Результаты тестирования

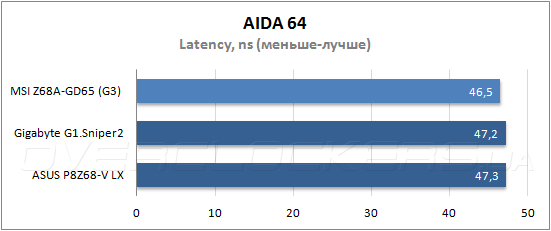

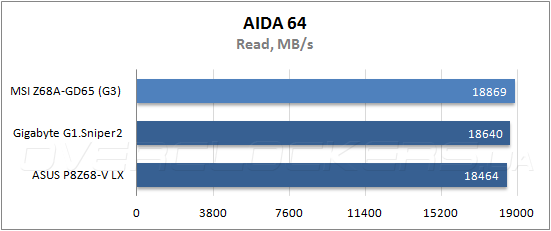

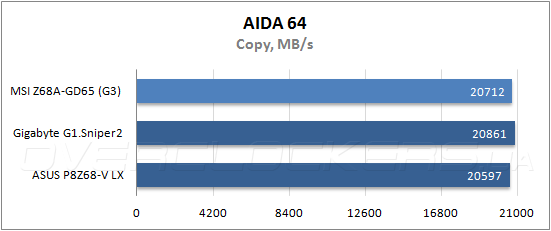

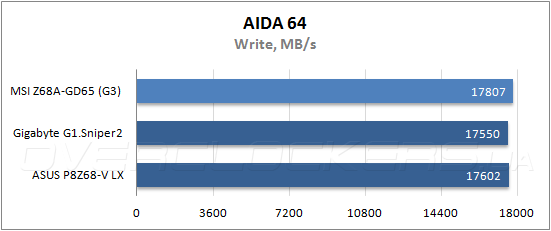

Открывает наше тестирование оценка пропускной способности ОЗУ, измеренное в информационно-диагностической программе AIDA64. Эти результаты позволяют определить быстродействие при выполнении низкоуровневых операций с оперативной памятью, таких как запись, копирование и чтение.

Тестирование MSI Z68A-GD65 (G3)

Тестирование MSI Z68A-GD65 (G3)

Тестирование MSI Z68A-GD65 (G3)

Тестирование MSI Z68A-GD65 (G3)

В Cache & Memory benchmark материнская плата MSI Z68A-GD65 (G3) показала близкие к конкурентам результаты. Можно отметить небольшое преимущество в тестах записи и копирования, а также несколько меньшую латентность, но вряд ли это существенно отразится на результатах в реальных приложениях.

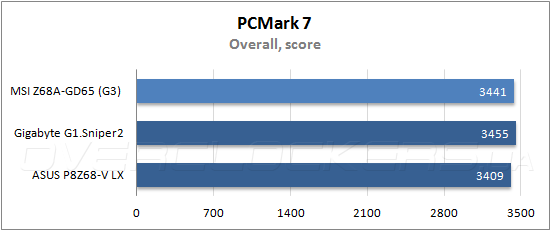

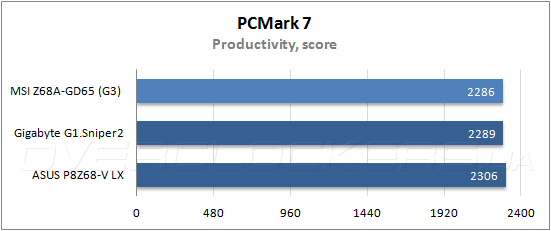

Полусинтетический тестовый пакет Futuremark PCMark 7 позволяет выставить комплексную оценку быстродействия для всей системы в целом. Набор тестов включает самые различные операции: редактирование медиафайлов, проверку в антивирусном ПО, работу в сети Интернет, шифрование данных и многое другое.

Тестирование MSI Z68A-GD65 (G3)

Общий балл участницы сегодняшнего тестирования в точности соответствует таковому для конкуренток, её производительность в типичных повседневных задачах находится на достаточном уровне.

Тестирование MSI Z68A-GD65 (G3)

Тестирование MSI Z68A-GD65 (G3)

Тестирование MSI Z68A-GD65 (G3)

Тестирование MSI Z68A-GD65 (G3)

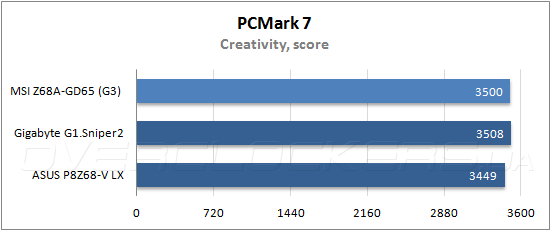

Результаты в различных тестовых сценариях Futuremark PCMark 7 однозначно дают понять, что никаких проблем с быстродействием у MSI Z68A-GD65 (G3) не наблюдается.

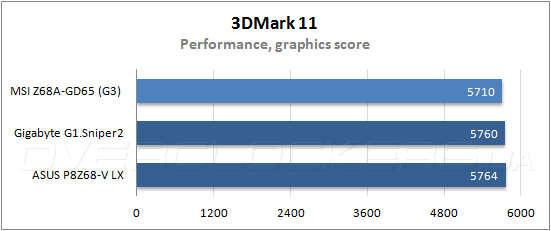

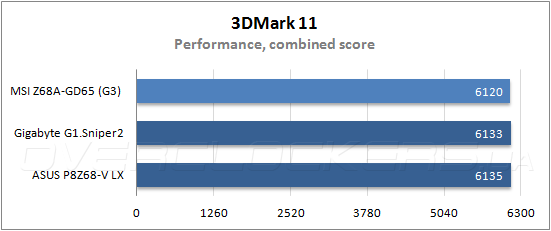

Тестовый пакет Futuremark 3DMark 11 отражает производительность в игровых приложениях, использующих API DirectX 11 и реалистичные физические модели. Для исследования производительности мы использовали профиль Performance, что позволило уменьшить влияние видеоподсистемы.

Тестирование MSI Z68A-GD65 (G3)

В общем зачете система, собранная на MSI Z68A-GD65 (G3), вновь показала результаты, сопоставимые с конкурирующими решениями.

Тестирование MSI Z68A-GD65 (G3)

Тестирование MSI Z68A-GD65 (G3)

Тестирование MSI Z68A-GD65 (G3)

Как и следовало ожидать, во всех подтестах платы показали одинаковый уровень быстродействия, а разница, если он и есть, легко укладывается в погрешность измерения.

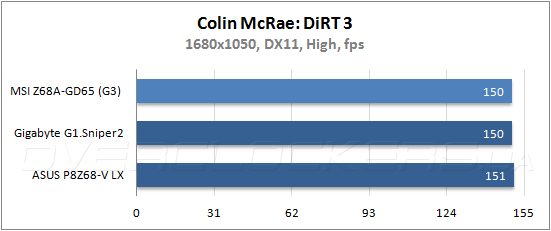

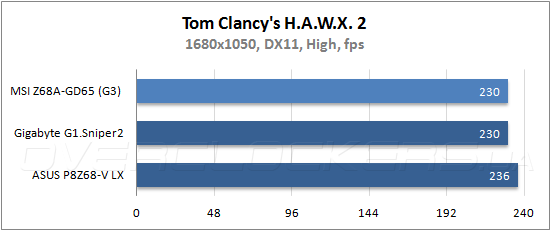

Настал черед тестирования в реальных 3-D играх, которые сегодня представлены шутером от первого лица Far Cry 2, раллийным автосимулятором Colin McRae: DiRT 3 и Tom Clancy's H.A.W.X. 2, которой предлагает игроку окунуться в атмосферу современного воздушного боя. Для минимизации зависимости результатов от производительности видеокарты во всех играх мы установили разрешение 1680х1050 и высокие, но не максимальные, настройки качества без использования полноэкранного сглаживания.

Тестирование MSI Z68A-GD65 (G3)

Тестирование MSI Z68A-GD65 (G3)

Тестирование MSI Z68A-GD65 (G3)

Что касается реальных игровых приложений, то в шутере Far Cry 2 материнская плата MSI Z68A-GD65 (G3) показала наименьший результат, хотя отставание составило не более 3%. В двух других играх подобного эффекта не наблюдалось, хотя ASUS P8Z68-V LX показал наилучшее быстродействие в авиасимуляторе. В целом, уровень быстродействия рассматриваемого решения не станет сдерживающим фактором даже в самых требовательных игровых проектах.


Выводы

Тестирование материнской платы MSI Z68A-GD65 (G3) в очередной раз доказало, что даже самое замечательное аппаратное обеспечение нуждается в не менее тщательно проработанной программной поддержке. В данном случае, за дизайн и конструкторские решения участнице сегодняшнего тестирования можно смело ставить «твердую пятерку». Судите сами: отличные возможности расширения, качественная элементная база и мощный блок VRM центрального процессора вызывают неподдельное уважение. А если добавить к этому совместимость с будущими 22-нм процессорами Intel, поддержку интерфейса PCI Express 3.0 и продуманную систему охлаждения, то мы получаем отличную системную плату среднего уровня, полностью оправдывающую ожидания требовательных пользователей. Сложно предъявить претензии и к набору аксессуаров, который включает все необходимое для сборки персонального компьютера. Отдельно хочется отметить качество и стабильность комплектного ПО — Control Center II и Click BIOS II, которые будут совсем не лишними как в процессе разгона, так и при повседневной эксплуатации.

В то же время, UEFI системной платы оказался далеким от идеала. На фоне дружественно интерфейса и богатой функциональности недоработки прошивки выглядят непростительно, как для продукта такого уровня. Следствием этих недоработок стали меньший, чем у конкурентов, уровень разгона и странное функционирование технологий энергосбережения. Многие пользователи посчитают наши замечания несущественными, но мы вынуждены сделать на них акцент и пожелать разработчикам MSI как можно быстрее доработать микрокод, после чего материнская плата MSI Z68A-GD65 (G3) запросто сможет соперничать с самыми лучшими моделями конкурентов.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — системная плата ASUS P8Z68-V LX;
  • Gigabyte — системная плата Gigabyte G1.Sniper2;
  • Eletek — кулер Zalman CNPS10X Flex;
  • Intel — процессор Intel Core i5-2500K;
  • MSI — системная плата MSI Z68A-GD65 (G3) и видеокарта MSI N480GTX Lightning;
  • Silicon Power — комплект памяти Silicon Power SP004GBLYU160S2B;
  • Syntex — блок питания Seasonic X-650.
