Без излишеств. Обзор и тестирование материнской платы ASUS P8Z68-V LX

Не так давно нами была рассмотрена материнская плата ASUS P8P67 Pro, в основе которой лежит набор системной логики Intel P67 Express. Плата продемонстрировала удачное сочетание возможностей расширения и хорошего разгонного потенциала, и только устаревшая ревизия чипсета и невысокая производительность не позволили ей завоевать награду. Вместе с тем, достаточно высокая цена может отпугнуть потенциального покупателя, который желает получить качественный продукт, но не располагает избытком денежных средств. Особенно выгодно в последнем случае смотрится возможность временного использования встроенной графики Intel HD Graphics с последующей покупкой мощной дискретной видеокарты. Из всех чипсетов, предлагаемых для платформы LGA1155, только Intel Z68 Express оптимально подходит для данных целей, так как он сочетает возможность вывода изображения от встроенного графического ядра и разгон процессоров Sandy Bridge серии «К». Конечно, в случае ограниченного бюджета цена системной платы будет играть одну из ключевых ролей, поэтому наибольший интерес представляют недорогие модели, такие как ASUS P8Z68-V LX, основные технические характеристики которой приведены в таблице.

Модель ASUS P8Z68-V LX
Чипсет Intel Z68 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3 (LGA1155)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866(O.C.)/2133(O.C.)/2200(O.C.), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 2.0 x16 1 PCI Express 2.0 x16@x4 2 PCI Express 2.0 x1
Слоты PCI 3 (ASMedia ASM1083)
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы DVI-I, HDMI, DisplayPort
Количество подключаемых вентиляторов 4 (2x 4pin и 2x 3pin)
Порты PS/2 1
Порты USB 2x 3.0 (ASMedia ASM1042) 12x 2.0 (4 разъема на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z68 Express) 4 канала SATA 3 Гбит/с (Intel Z68 Express)
eSATA
RAID 0, 1, 5, 10 (Intel Z68 Express)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek 8111E (Gigabit Ethernet)
Беспроводная сеть
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 229
Дополнительные возможности ASUS TurboV, GPU Boost, MemOK!

Как видите, спецификации ASUS P8Z68-V LX находятся на типичном для недорогих моделей уровне. Добавим, что благодаря применению форм-фактора АТХ, материнская плата располагает большим количеством портов для установки плат расширения. С особенностями дизайна мы познакомим вас в соответствующем разделе, а пока рассмотрим комплект поставки и фирменные особенности.


Комплект поставки

Как и полагается недорогим продуктам, системная плата ASUS P8Z68-V LX поставляется в скромной картонной коробке, габариты которой едва превышают размеры самого изделия. Честно говоря, не понятно, как туда умещается еще и комплект поставки, хотя ответ оказался достаточно тривиален, но мы озвучим его немного позже. Дизайн упаковки выполнен в стиле характерном для всех системных плат ASUS последнего поколения. Лицевая сторона может поведать о названии модели, отличительных особенностях и наличии фирменных технологий.

ASUS P8Z68-V LX

Среди возможностей, которые обеспечиваются чипсетом Intel Z68 Express, можно отметить поддержку технологии LucidLogix Virtu и Intel Smart Response. Первая технология нам уже хорошо знакома, она позволяет гибко использовать ресурсы встроенной и дискретной видеокарт. Вторая же призвана увеличить производительность дисковой подсистемы путем использования отдельного накопителя SSD для кэширования часто используемых данных. К фирменным технологиям ASUS можно отнести наличие аппаратных контроллеров EPU и TPU, отвечающих за энергосбережение и разгон соответственно, а также графический интерфейс прошивки UEFI BIOS. Кроме того, ASUS P8Z68-V LX поддерживает функцию GPU Boost, которая, как следует из названия, предназначена для разгона встроенного в процессоры Intel Sandy Bridge графического ядра.

Обратная сторона, кроме схематического изображения и кратких характеристик системной платы, содержит расширенное описание ключевых фирменных технологий.

ASUS P8Z68-V LX

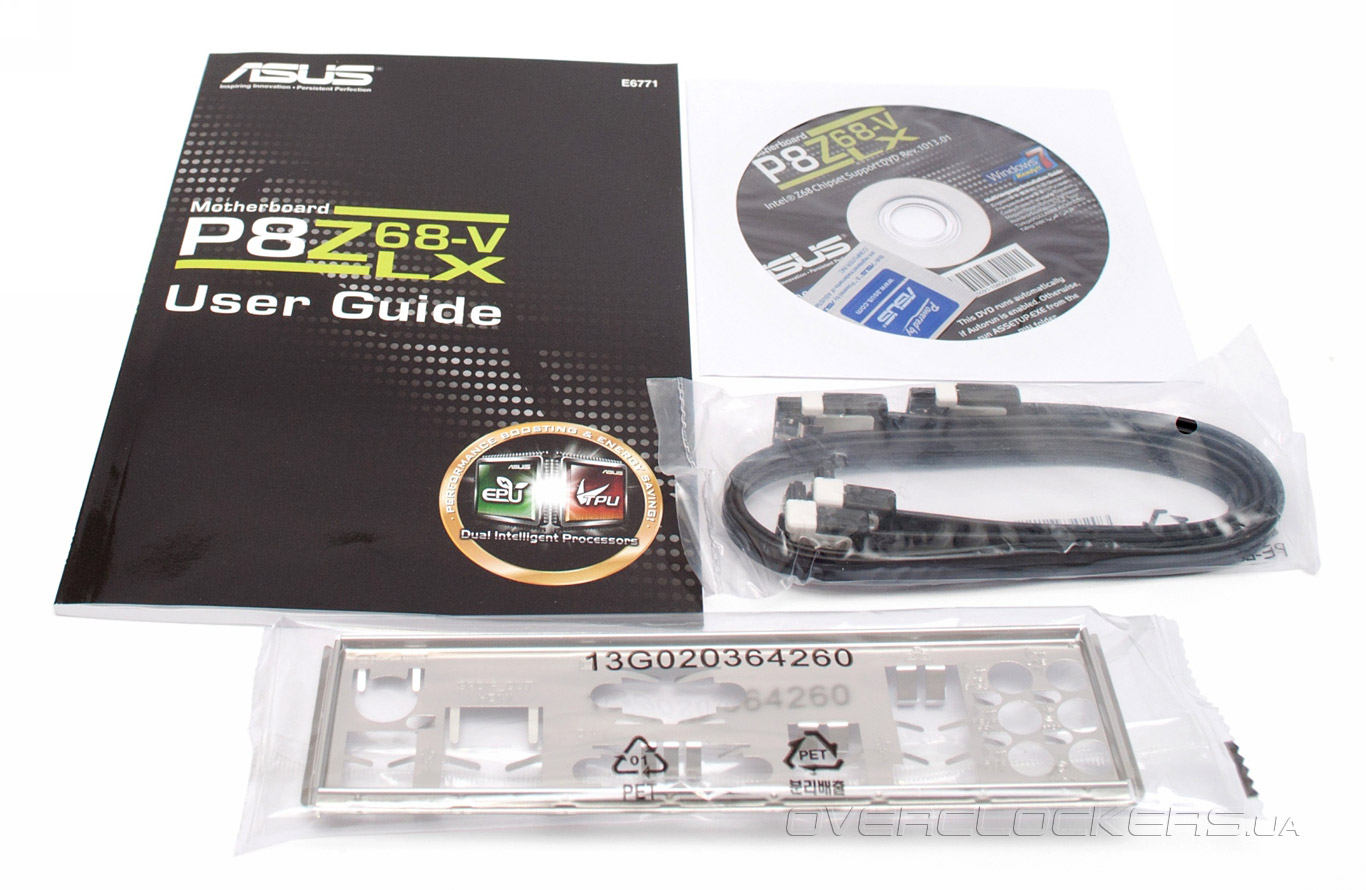

Комплект поставки ASUS P8Z68-V LX включает:
  • заглушку на заднюю панель I/O Shield;
  • два кабеля SATA 6 Гбит/с;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя.
ASUS P8Z68-V LX

Набор аксессуаров очень скромный, если не сказать «бедный»! Пара дополнительных кабелей SATA и набор фирменных коннекторов Q-Connectors уж точно не помешали бы.


Дизайн

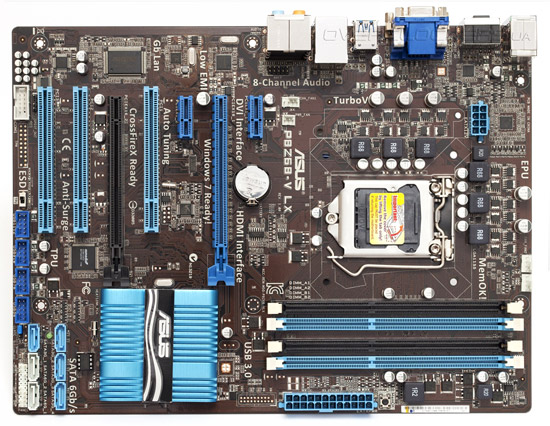

Материнская плата ASUS P8Z68-V LX выполнена в форм-факторе АТХ, но размеры печатной платы составляют 305 x 229 мм, что на 15 мм уже стандарта. Это означает, что правый край платы не имеет точек крепления, так что нужно соблюдать осторожность при манипуляциях с модулями памяти и кабелем питания АТХ24.

ASUS P8Z68-V LX

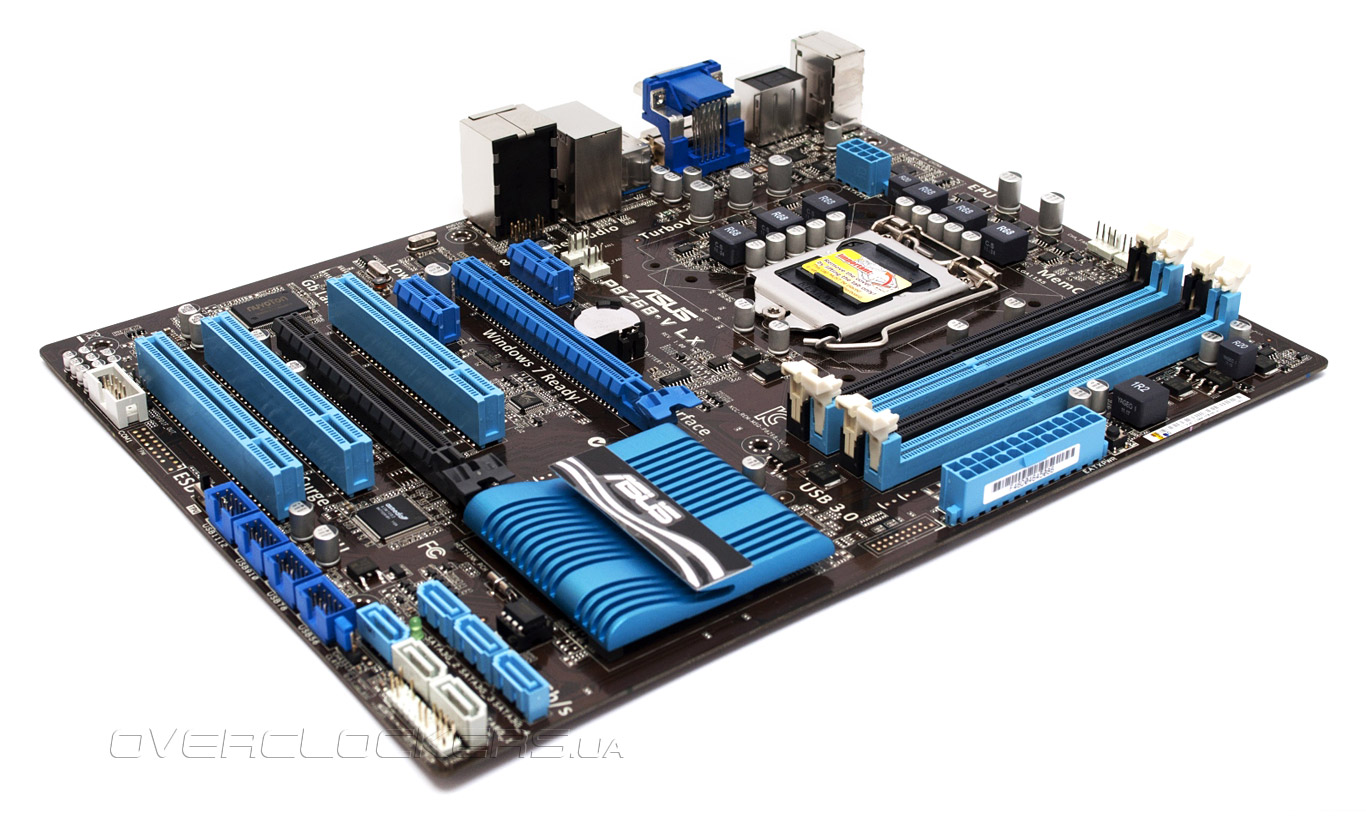

Расположение разъемов близкое к классическому, свободное размещение компонентов на РСВ гарантирует удобство при самостоятельной сборке системного блока. Плата основана на наборе системной логики Intel Z68 Express, который, как мы уже говорили, сочетает полноценную поддержку Intel Sandy Bridge серии «К» с возможностью использования интегрированной видеокарты Intel HD Graphics. Благодаря технологии LucidLogix Virtu можно автоматически переключаться между встроенным видеоядром и дискретным акселераторами в зависимости от характера и тяжести нагрузки, а также пользоваться технологиями аппаратной обработки видео Clear Video HD и ускорения кодирования медиаконента Quick Sync.

Возможности чипсета позволяют устанавливать на плату любые процессоры Intel Celeron, Pentium и Core i3/i5/i7 в исполнении LGA1155, а четыре слота для оперативной памяти рассчитаны на поддержку SDRAM DDR3 суммарным объемом до 32 Гбайт. Поддерживается частота работы модулей ОЗУ до 2200 МГц включительно. Несмотря на заявленную поддержку AMD CrossFireX, ASUS P8Z68-V LX располагает только одним полноценным слотом PCI-Express 2.0 x16, в то время как ко второму разъему подведены всего четыре линии PCI-E 2.0. Такая схема вряд ли подойдет при организации полноценного AMD CrossFireX, но вполне сгодится для установки контроллеров, требовательных к пропускной способности интерфейса. Для установки плат расширения предназначены три слота PCI, которые реализованы на базе моста-переходника ASMedia ASM1083. Также имеются два порта PCI-E 2.0 x1, которые делят пропускную способность с разъемом PCI-E 2.0 x16@x4. Это означает, что при использовании хотя бы одного из слотов PCI-E 2.0 x1 второй по счету порт PCI-E 2.0 x16 автоматически переключается в режим x16@x2.

ASUS P8Z68-V LX

Дисковая подсистема реализована исключительно за счет возможностей системной логики: два порта SATA 6 Гбит/с и четыре SATA 3 Гбит/с. Поддерживаются технология Intel Smart Response и возможность создания RAID-массивов уровней 0, 1, 5 и 10. Дополнительных каналов SATA, а также портов eSATA и ATA-133 нет. Отметим, что все чипсеты Intel Z68 Express изначально лишены ошибки, которая вызывала сбои подсистемы хранения данных в ранних ревизиях наборов системной логики для LGA1155.

Для подключения периферии ASUS P8Z68-V LX предлагает 12 портов USB 2.0 и пару разъемов USB 3.0. Для поддержки двух последних имеется дополнительный чип ASMedia ASM1042. Заметим, что на плате зарезервировано место для установки еще одного контроллера высокоскоростной последовательной шины третьей ревизии, но в данной модели он не применяется. Поддержка локальной сети реализована на базе вполне надежного NIC Realtek 8111E, который поддерживает скорости до 1000 Мбит/с включительно. Ничего необычного нет и в организации аудиоподсистемы, где применяется восьмиканальный HD-аудиокодек Realtek ALC887. Для вывода цифрового звукового потока есть оптический выход S/PDIF.

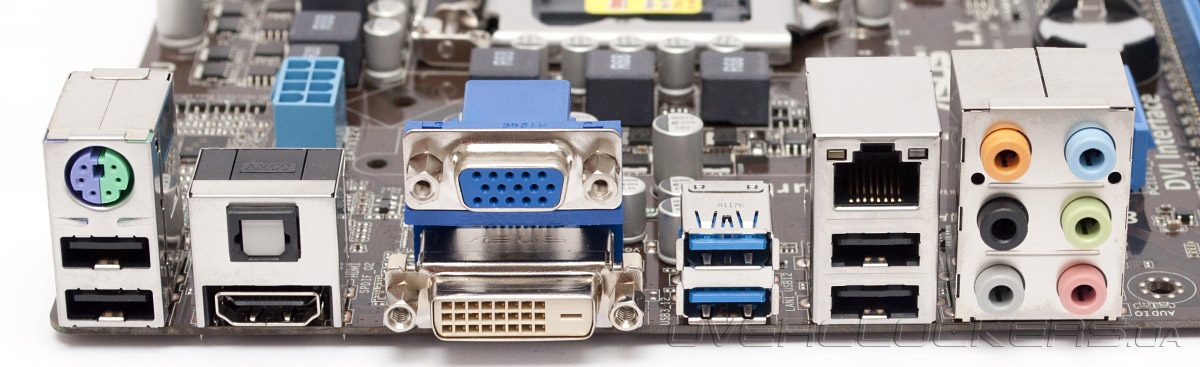

Конфигурация задней панели ASUS P8Z68-V LX обусловлена поддержкой платой встроенной графики:
  • комбинированный порт PS/2;
  • четыре разъема USB 2.0 и пара USB 3.0;
  • сетевой порт RJ-45;
  • видеовыходы: D-SUB, DVI-D, HDMI;
  • шесть аналоговых аудиопортов;
  • оптический выход S/PDIF.
ASUS P8Z68-V LX

Отметим, что одновременное использование DVI-D и HDMI невозможно, но это ограничение связано с особенностями интегрированного в Sandy Bridge графического ядра, а не материнской платы.

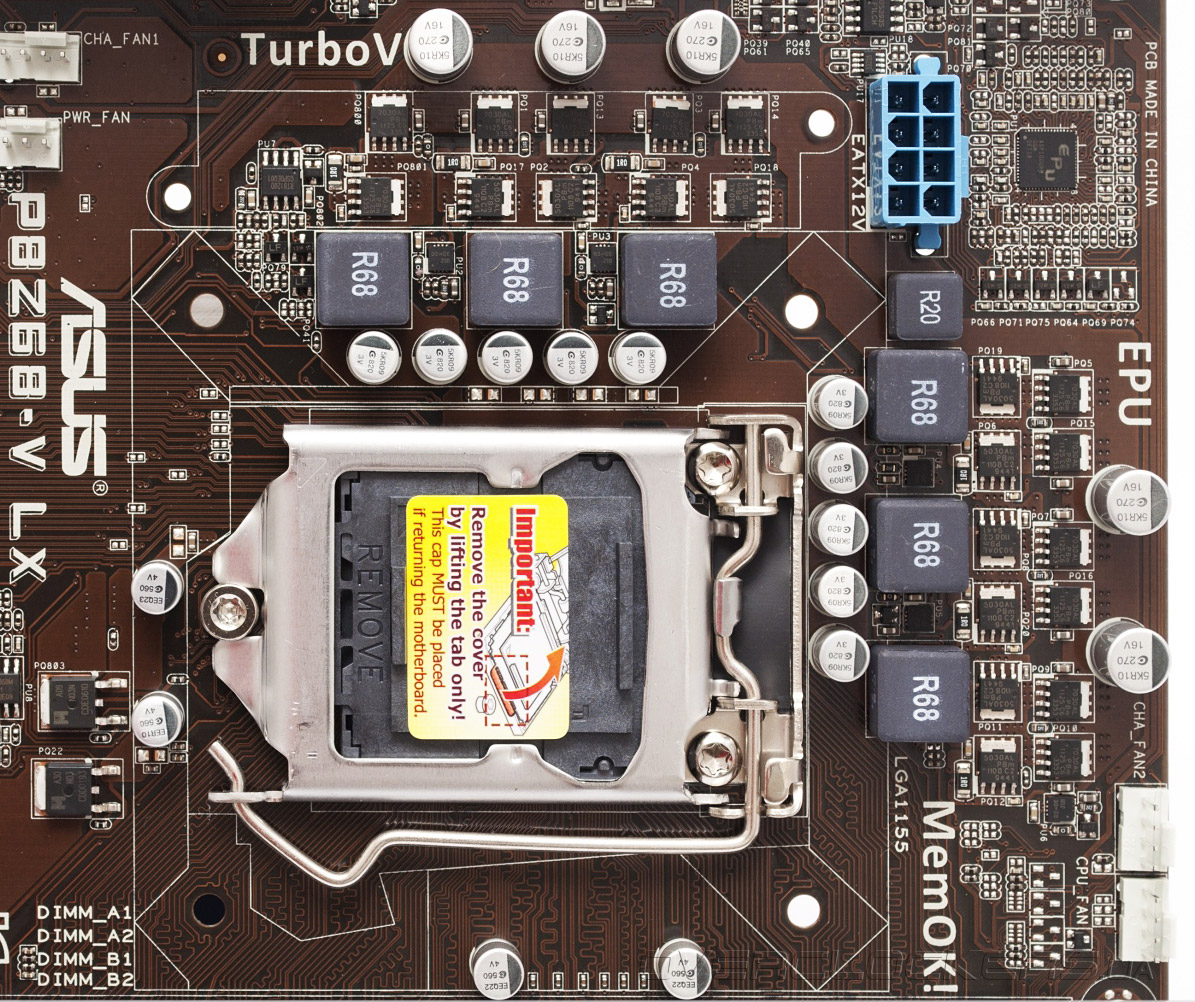

Подсистема питания ASUS P8Z68-V LX сочетает черты, характерные для недорогих моделей, с особенностями, которые чаще встречаются у производительных системных плат. Так, «материнка» оснащена дополнительным восьмиконтактным разъемом EPS12V, а VRM выполнен по шестиканальной схеме, где четыре фазы формируют напряжения для вычислительных ядер, а оставшиеся две — для логики Uncore. В то же время, силовые элементы лишены радиаторов, что может привести к их перегреву при разгоне процессоров со значительным повышением напряжения. Схема преобразователя управляется ШИМ-контроллером EPU ASP1000RM, истинного производителя которого установить нам так и не удалось.

ASUS P8Z68-V LX

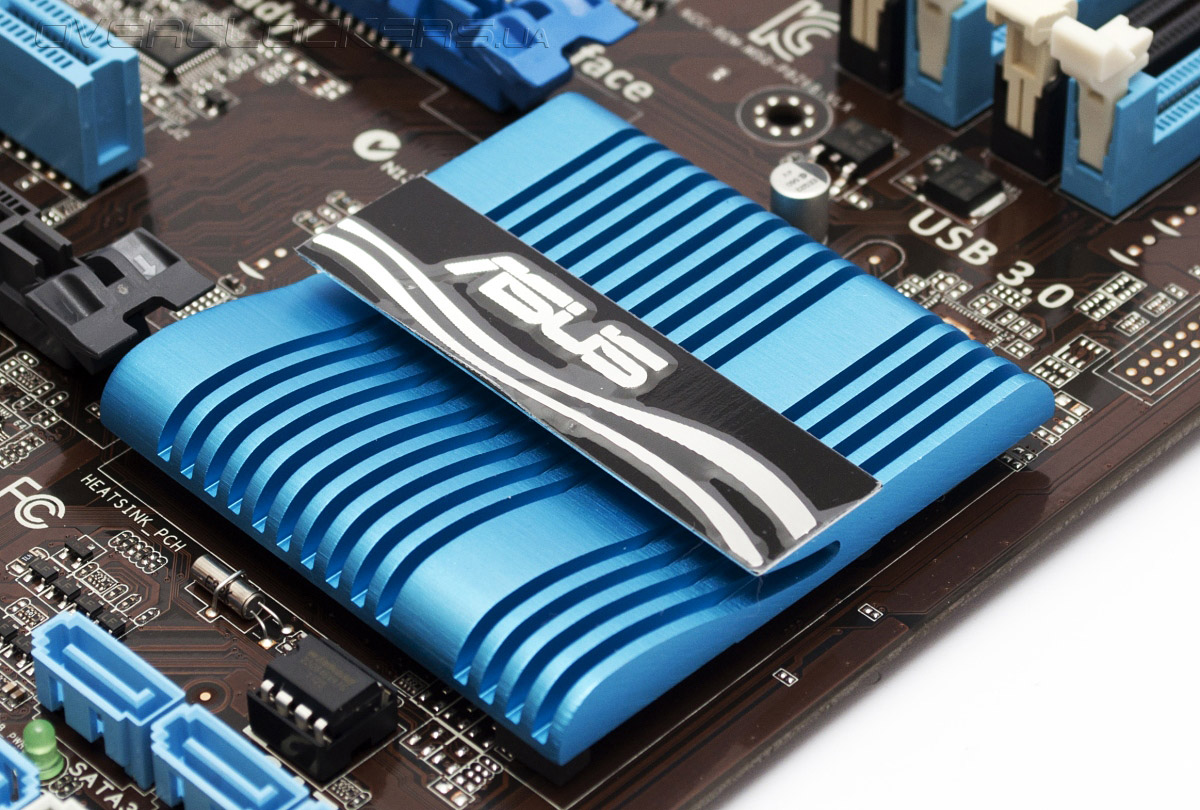

Система охлаждения ASUS P8Z68-V LX представлена единственным плоским радиатором на микросхеме Intel Z68 Express. В данном случае, применение столь простой конструкции абсолютно оправдано, ведь тепловыделение чипсета не превышает 6 ватт.

ASUS P8Z68-V LX

Для подключения вентиляторов плата оснащена четырьмя разъемами, причем два из них поддерживают управление скоростью вращения крыльчаток посредством широтно-импульсной модуляции (PWM). Из дополнительных особенностей, призванных облегчить процесс разгона на ASUS P8Z68-V LX, отметим кнопку MemOK!, расположенную рядом с разъемом ATX24, и микропереключатель ТPU, который притаился в нижней части платы, возле третьего по счету порта PCI. Первая предназначена для безопасного старта системы в случае установки неработоспособных параметров ОЗУ, а второй активирует функцию автоматического разгона.

На наш взгляд, дизайн материнской платы ASUS P8Z68-V LX выполнен весьма удачно, а применение качественной элементной базы давно стала стандартом и не нуждается в отдельных комментариях. Расположение слотов и разъемов обеспечивает удобство сборки, а достаточно мощная подсистема электропитания обещает некоторый разгонный потенциал. Единственно, мы бы хотели видеть радиаторы на силовых элементах VRM центрального процессора, наличие которых самым положительным образом сказываются на стабильности работы в режиме повышенного быстродействия.
