Обзор и тестирование системной платы Gigabyte GA-Z77P-D3 для процессоров Intel LGA1155

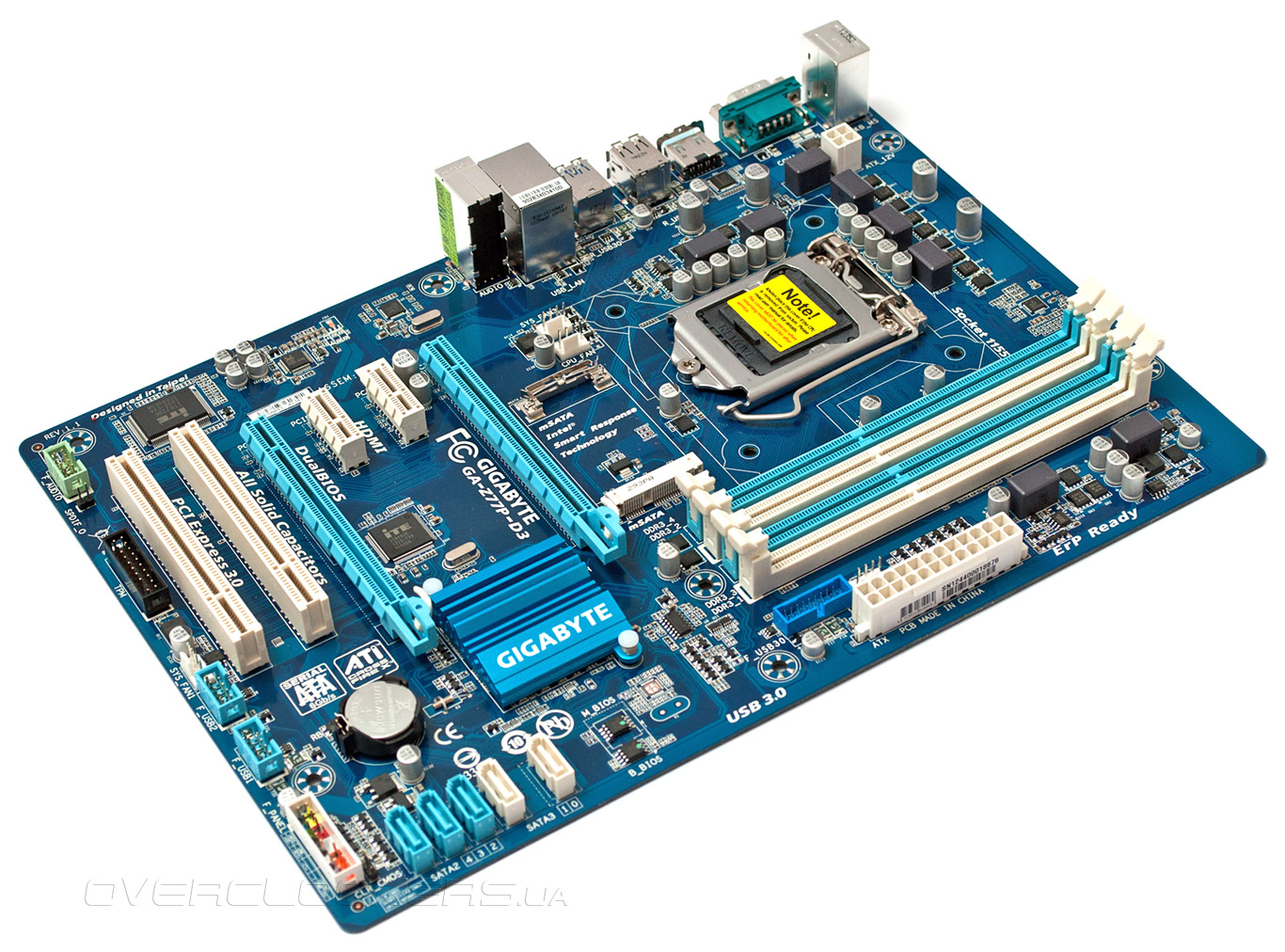

Флагманские системные платы неизменно привлекают покупателей богатыми комплектами поставки, расширенной функциональностью и значительным запасом прочности, обеспечивающим хороший разгонный потенциал. Увы, высокая стоимость делает их приобретение уделом обеспеченных пользователей, тогда как большинство обывателей выбирают недорогие модели. Как правило, невысокая стоимость таких материнских плат достигается использованием младших модификаций чипсетов, упрощением дизайна и ограничении возможностей расширения. К счастью, встречаются и приятные исключения, такие как системная плата Gigabyte GA-Z77P-D3, предназначенная для работы с процессорами Intel в конструктивном исполнении LGA1155.

Gigabyte GA-Z77P-D3


Отличительной чертой данной модели является использование старшей модификации системной логики Intel Z77 Express, которая наделяет новинку функциями, характерными для продуктов старшего ценового диапазона. Вместе с тем, стоимость героини сегодняшнего обзора находится в пределах 100 долларов США, что можно считать верхним психологическим пределом для экономных покупателей. Насколько Gigabyte GA-Z77P-D3 оправдывает свою цену — мы узнаем несколько позже, а пока, предлагаем ознакомиться с её техническими характеристиками.

Модель Gigabyte GA-Z77P-D3
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2800*/(*— OC), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express 2.0 x16@x4
2 PCI Express x1
Слоты PCI 2
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 2
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77),
8 x 2.0 (Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
3 канала SATA 3 Гбит/с (Intel Z77)
1 канал mSATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF
Встроенная сеть Realtek 8111F (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 215
Дополнительные возможности DualBIOS, On/Off Charge


Комплект поставки

Системная плата GA-Z77P-D3 поставляется в компактной картонной коробке, оформленной в стиле, характерном для большинства недорогих моделей Gigabyte. На лицевой поверхности нанесены наименование продукта, а также информация об использовании фирменной оболочки UEFI Setup — 3D BIOS и применении элементной базы, соответствующей внутреннему стандарту качества Ultra Durable 4.

Gigabyte GA-Z77P-D3

На обратной стороне коробки покупатель может узнать подробности об особенностях фирменных технологий Gigabyte, примененных в GA-Z77P-D3, а также почерпнуть информацию о технических характеристиках, неприметная табличка с которыми приютилась в левом нижнем углу упаковки.

Gigabyte GA-Z77P-D3

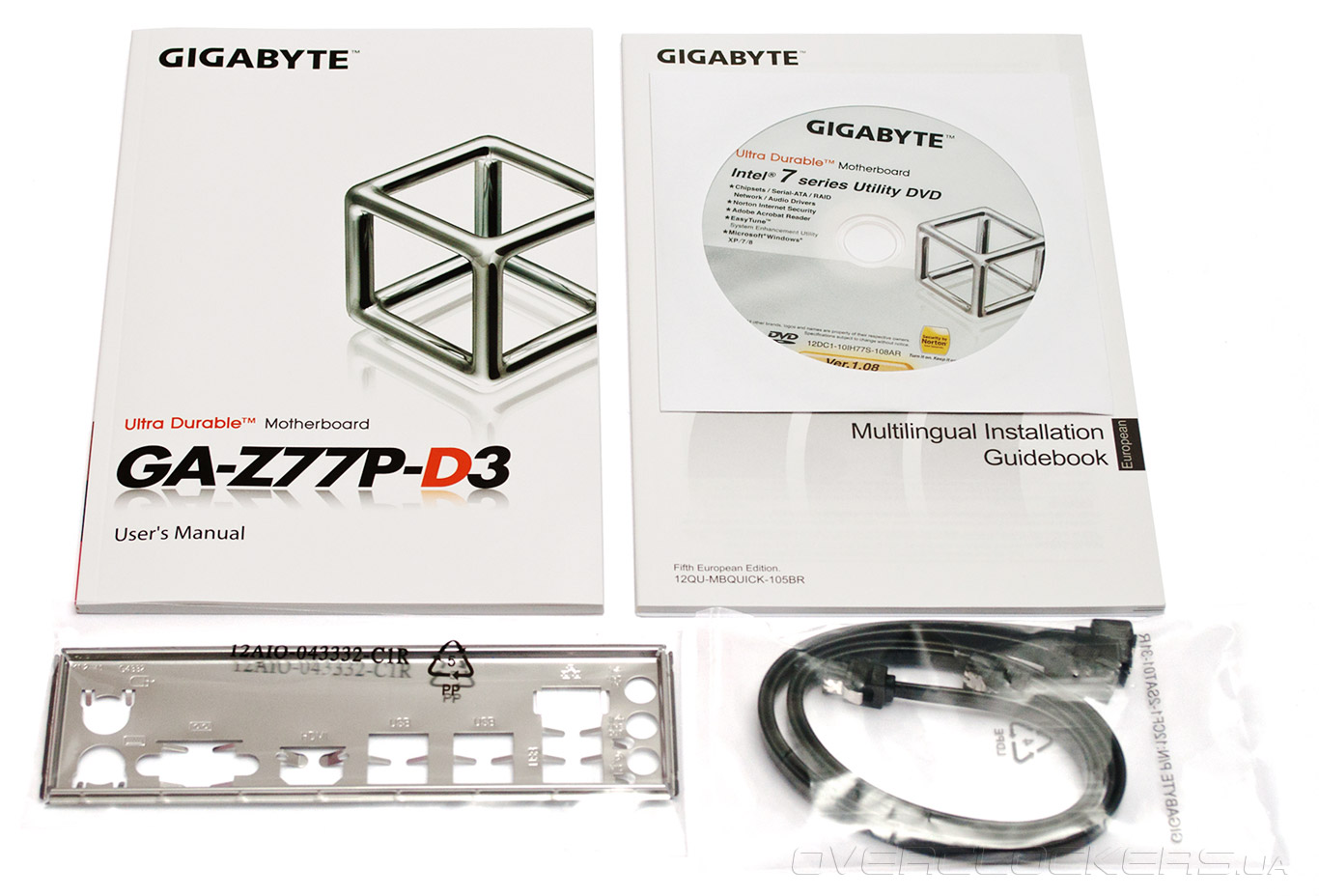

Набор аксессуаров новинки включает:
  • заглушку на заднюю панель I/O Shield;
  • два кабеля SATA 6 Gb/s;
  • руководство к материнской плате;
  • краткую инструкцию по сборке;
  • DVD-диск с драйверами и дополнительным ПО.
Gigabyte GA-Z77P-D3

Комплект поставки полностью соответствует невысокой стоимости Gigabyte GA-Z77P-D3, но даже для такой недорогой модели два дополнительных кабеля SATA 6Gb/s были бы очень полезны.


Дизайн

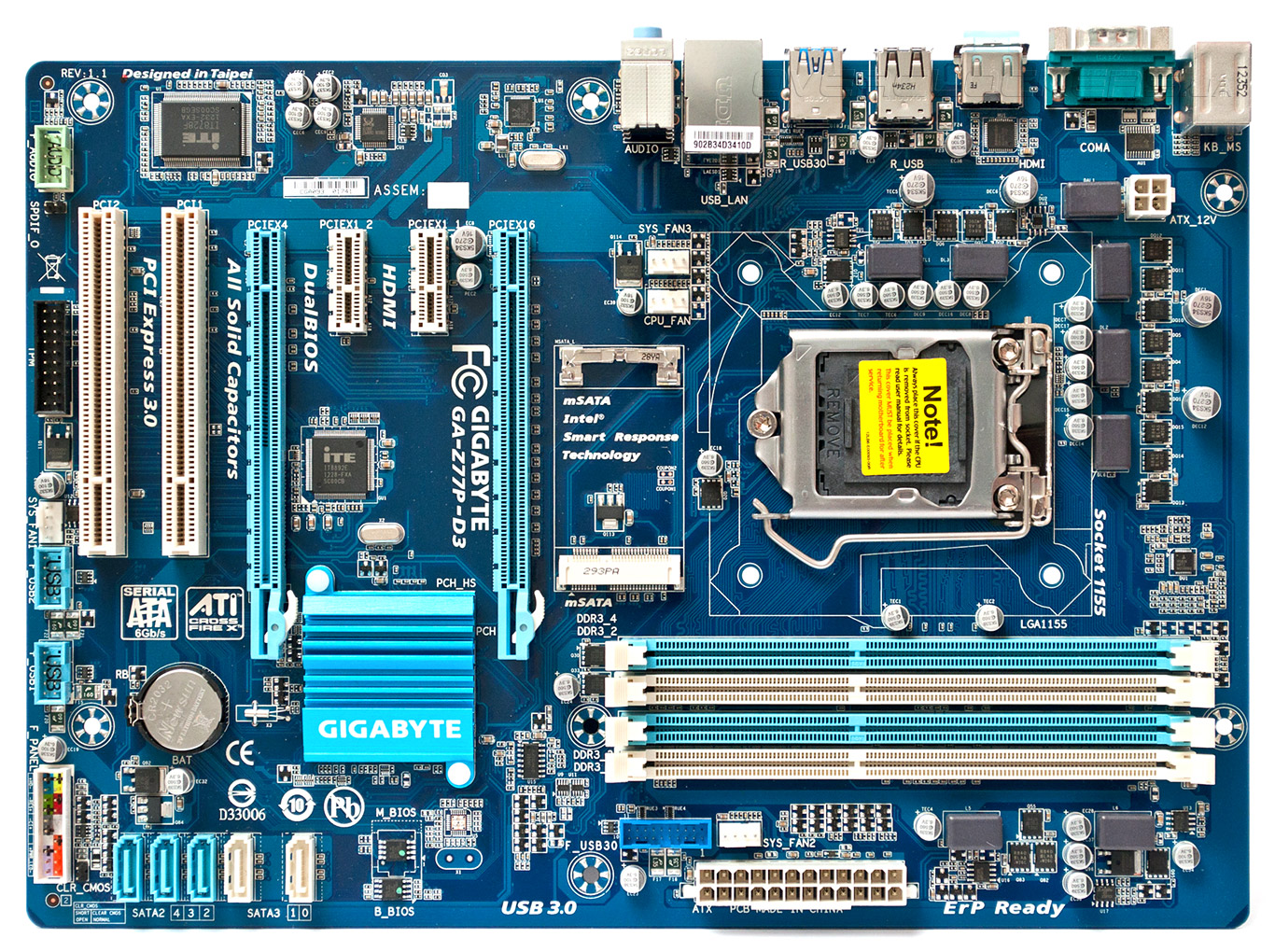

Материнская плата выполнена в формате «зауженный» АТХ, её размеры составляют всего 305x215 мм, что хорошо для установки в компактные корпуса. При этом часть PCB, где расположены модули ОЗУ и разъем ATX24, оказывается незакрепленной, так что следует соблюдать осторожность при сборке системного блока.

Gigabyte GA-Z77P-D3

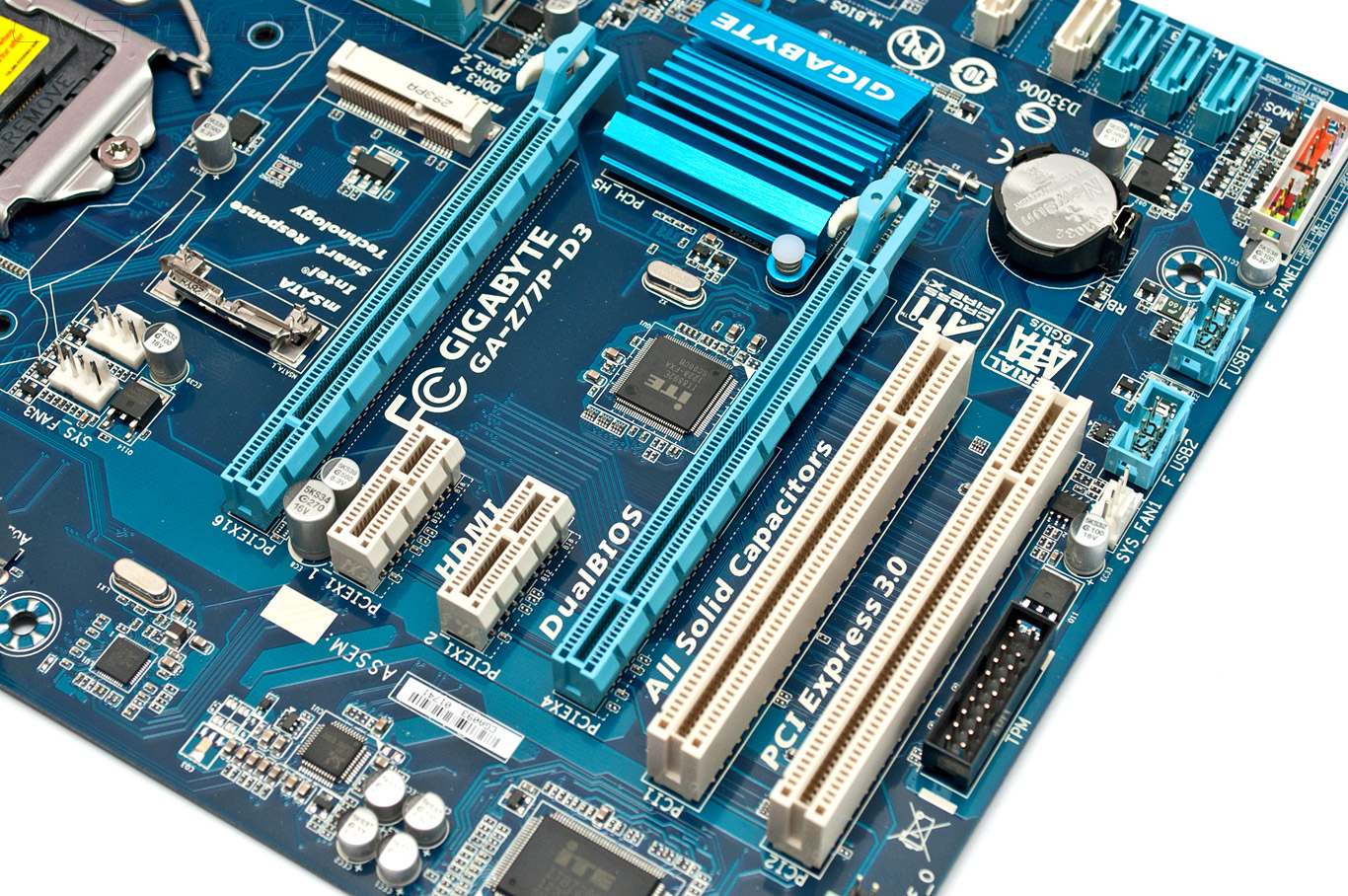

Между тем, несмотря на просторное расположение компонентов, Gigabyte GA-Z77P-D3 обладает всеми необходимыми возможностями расширения. Так, новинка поддерживает любые процессоры Intel в исполнении LGA1155, а использование чипсета Intel Z77 Express гарантирует поддержку моделей с разблокированным множителем. Четыре слота DIMM способны принять 32 ГБ ОЗУ стандарта DDR3 c рабочей частотой до 2800 МГц включительно, а для инсталляции видеокарт системная плата располагает разъемом PCI Express x16 третьей ревизии (при условии установки Ivy Bridge). Второй разъем PCI Express x16 работает от системной логики при использовании четырех линий PCI-E 2.0. Для установки плат расширения используются два слота PCI Express 2.0 x1 и пара традиционных PCI, причем, последние реализованы посредством моста-переходника ITE IT8892E.

Gigabyte GA-Z77P-D3

Отличительной чертой материнских плат Gigabyte является наличие порта mSATA 3 Гбит/с. Это делает возможным установку твердотельных накопителей соответствующего формата, что позволяет использовать технологию Intel SRT.

Gigabyte GA-Z77P-D3

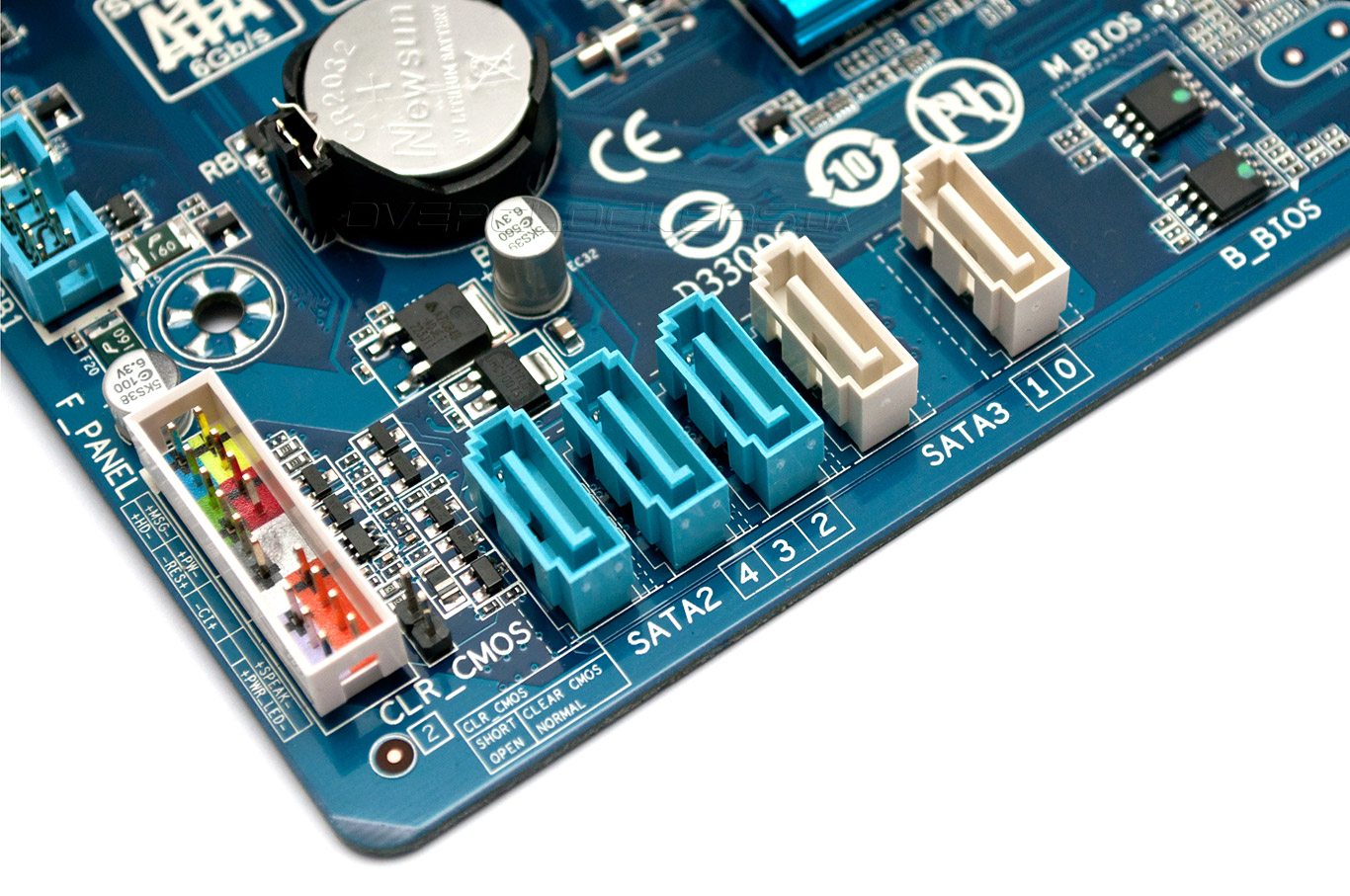

Благодаря применению чипсета Intel Z77 Express материнская плата поддерживает подключение двух дисковых накопителей стандарта SATA 6 Гбит/с и трех устройств с интерфейсом 3 Гбит/с с возможностью их объединения в массивы RAID. Подобно старшим моделям Gigabyte GA-Z77P-D3 располагает двумя микросхемами с прошивками, что обеспечивает защиту от сбоя в процессе обновления управляющего микрокода.

Gigabyte GA-Z77P-D3

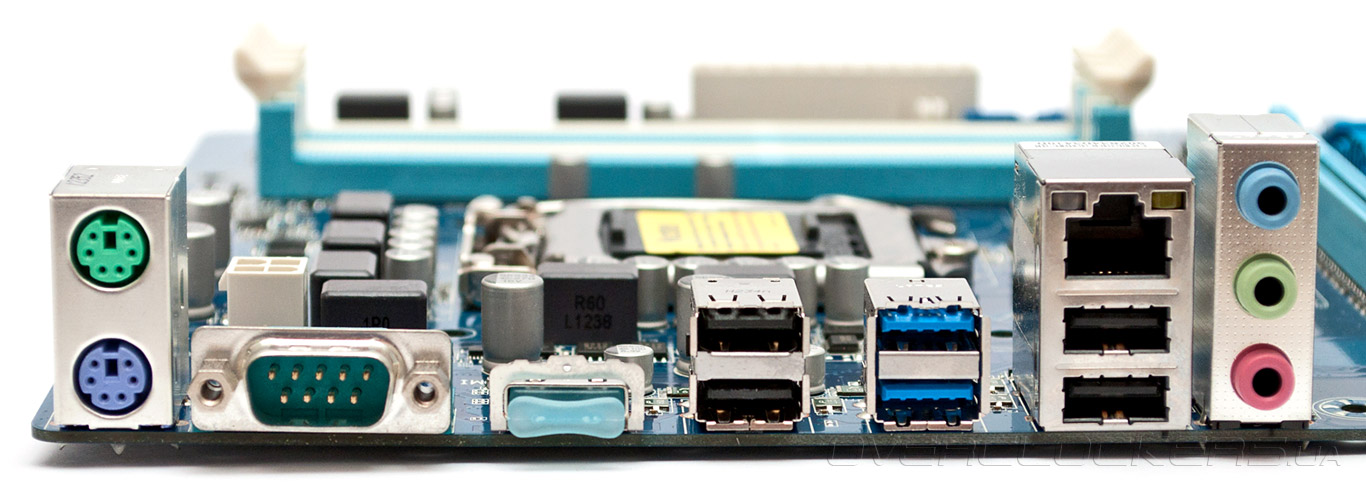

На задней панели новинки расположены:
  • два разъема PS/2;
  • СОМ-порт;
  • видеовыход HDMI;
  • четыре интерфейса USB 2.0
  • два порта USB 3.0;
  • сетевая розетка RJ-45;
  • три аналоговых аудиовыхода.
Gigabyte GA-Z77P-D3

С точки зрения бюджетных продуктов конфигурация задней панели GA-Z77P-D3 не вызывает особых вопросов. Чипсет Intel Z77 Express обеспечивает поддержку четырех интерфейсов USB 3.0, два из которых выведены на заднюю панель. Вместе с тем, наличие двух разъемов PS/2 и СОМ-порта никак не компенсируют отсутствие разъемов S/PDIF и всего три аналоговых звуковых порта. Также, лишь один видеовыход HDMI не позволяет в полной мере раскрыть возможности встроенного видеоядра процессоров Intel Ivy Bridge, которые позволяют подключать до трёх мониторов. Зато, благодаря технологии Lucid Virtu MPV есть возможность объединения вычислительных мощностей встроенного и дискретного графических адаптеров.

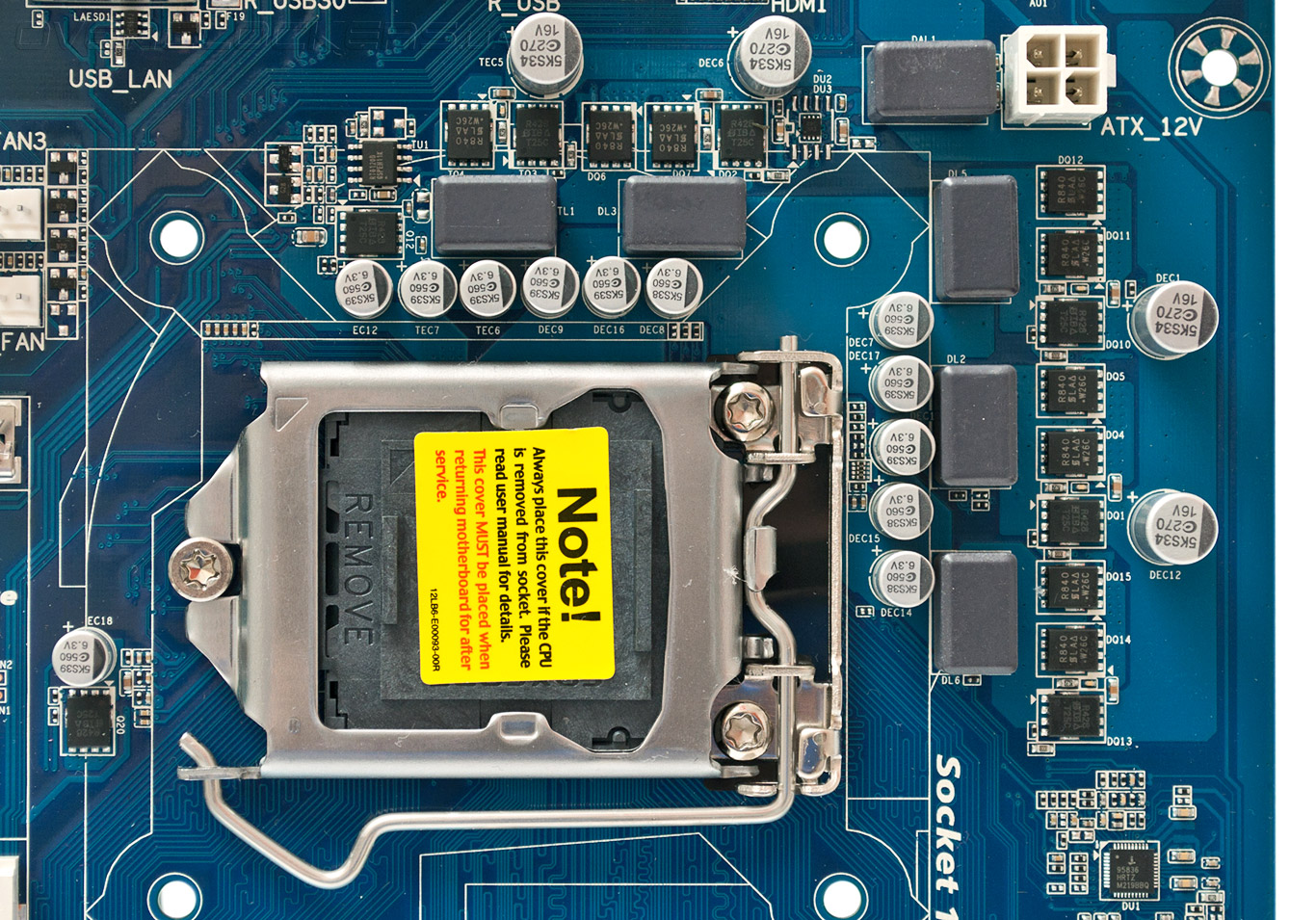

Подсистема питания Gigabyte GA-Z77P-D3 построена по пятиканальной схеме. В её основе лежит цифровой ШИМ-контроллер ISL95836, который обеспечивает управление тремя фазами питания процессорных ядер, а два оставшихся канала формируют напряжения для интегрированной видеокарты и встроенного северного моста.

Gigabyte GA-Z77P-D3

Несмотря на использование чипсета Intel Z77 Express, отсутствие охлаждения на силовых элементах VRM и четырехконтактный разъем питания АТХ12V «ставят крест» на оверклокерских амбициях GA-Z77P-D3.

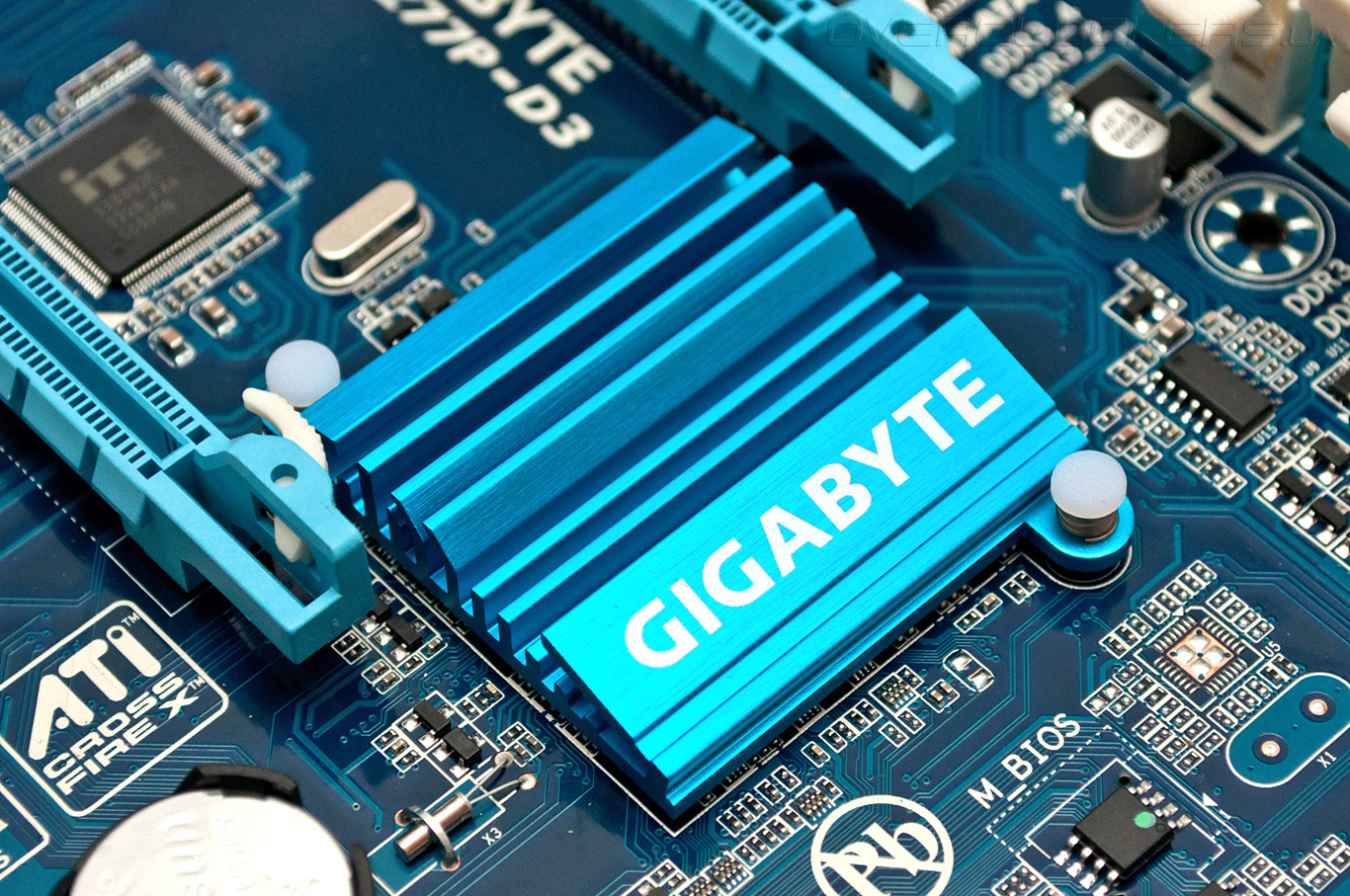

Для подключения вентиляторов материнская плата Gigabyte располагает четырьмя разъемами с возможностью управления скоростью вращения посредством ШИМ, а за отвод тепла от микросхемы системной логики отвечает крошечный радиатор.

Gigabyte GA-Z77P-D3

Между тем, благодаря малому тепловыделению чипсета такая конструкция без труда справляется со своими обязанностями независимо от режима работы.
