Обзор и тестирование системной платы Gigabyte GA-Z77P-D3 для процессоров Intel LGA1155

UEFI Setup

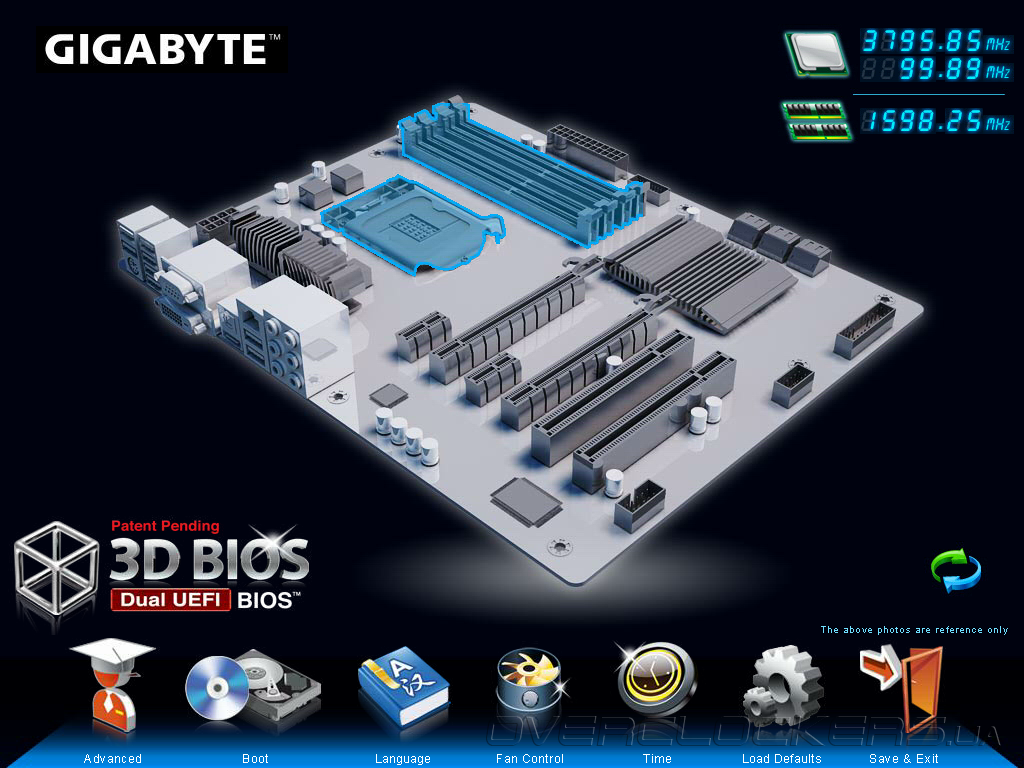

В основе прошивки системной платы GA-Z77P-D3 лежит микрокод UEFI разработки AMI, отличительной чертой которого является наличие графического меню 3D BIOS. Возможности данного режима хорошо известны нам по предыдущим обзорам продуктов Gigabyte, например GA-Z77MX-D3H.

UEFI Setup Gigabyte GA-Z77P-D3

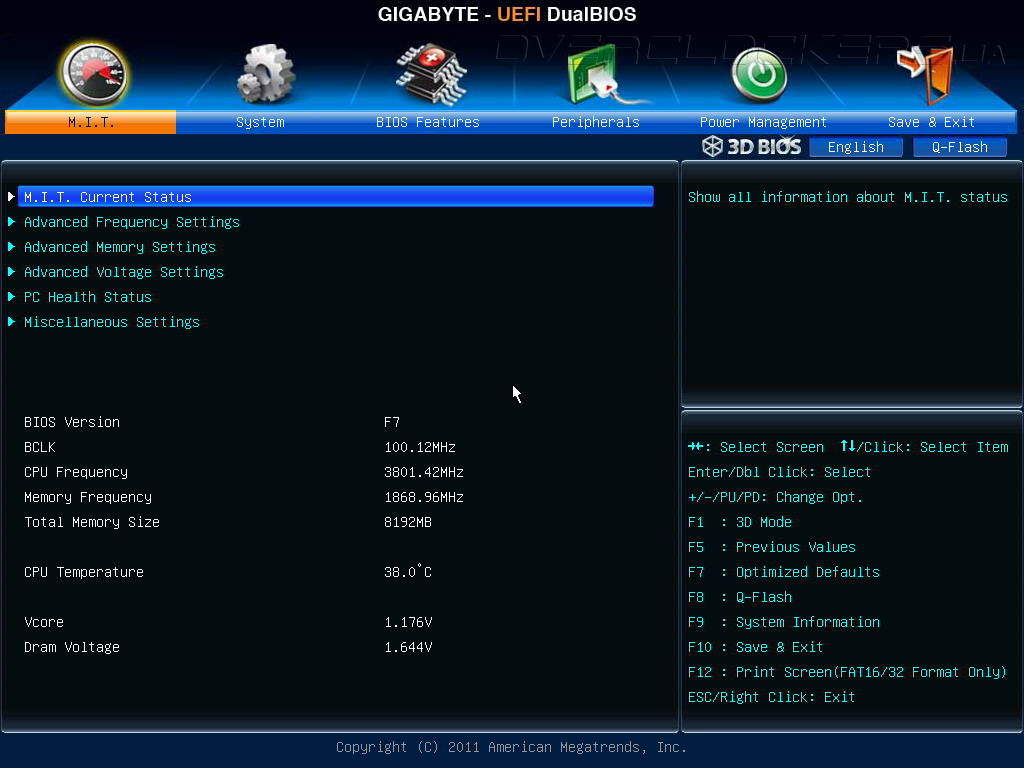

В режиме 3D BIOS пользователи могут менять лишь основные параметры материнской платы, но для управления тонкими настройками прошивки все равно придется воспользоваться традиционным форматом отображения UEFI Setup. Большинство опций, отвечающих за быстродействие и разгон, сосредоточены в разделе M.I.T, в котором также отображаются версия прошивки и основные параметры системы.

UEFI Setup Gigabyte GA-Z77P-D3

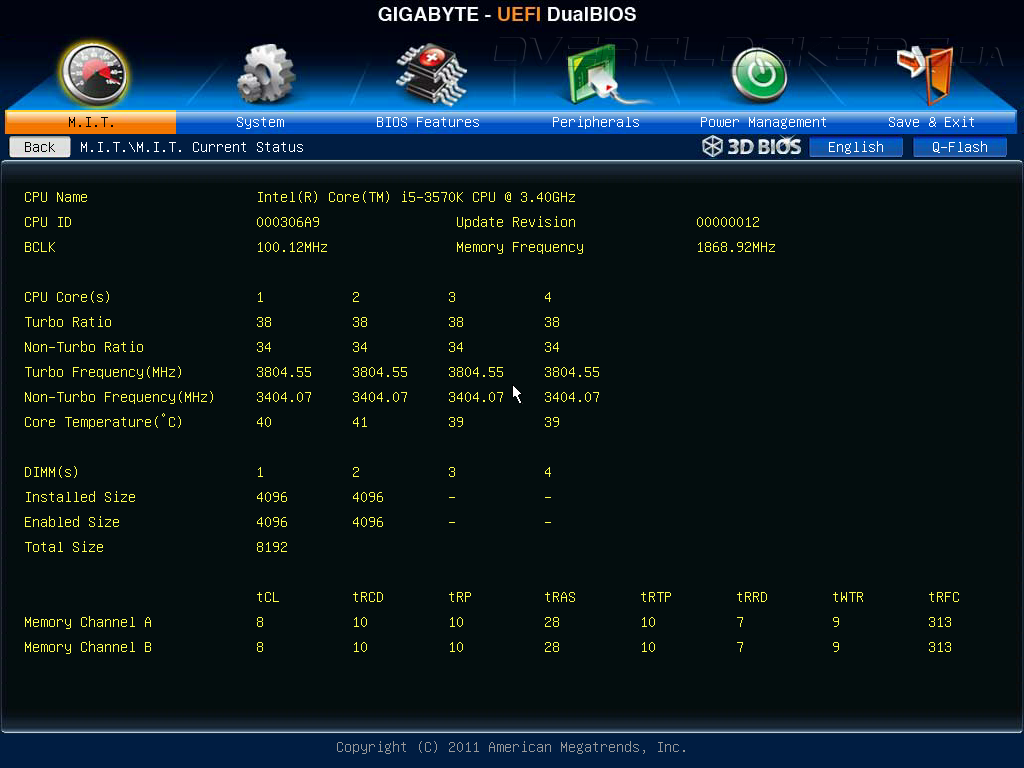

Расширенная информация о текущем режиме работы центрального процессора и модулей ОЗУ выводится во вкладке M.I.T. Current Status.

UEFI Setup Gigabyte GA-Z77P-D3

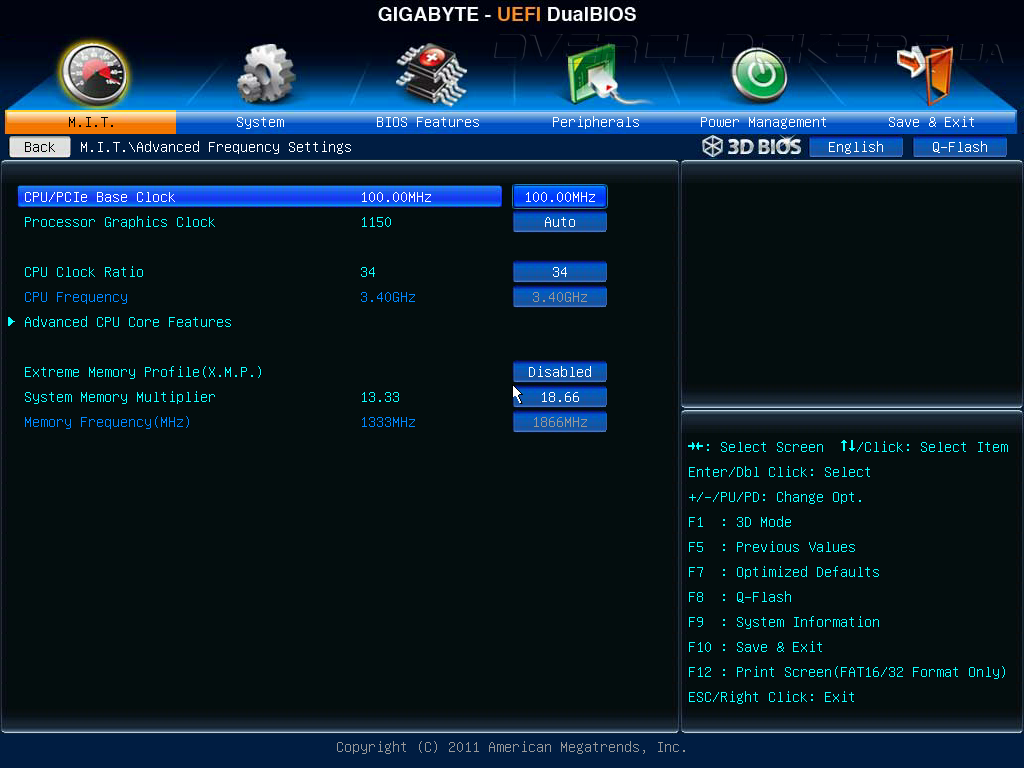

В подменю Advanced Frequency Settings находится управление частотами BCLK, встроенного видеокарты и подсистемы оперативной памяти, для которой также доступна установка профилей X.M.P. Здесь же задается коэффициент умножения вычислительных ядер.

UEFI Setup Gigabyte GA-Z77P-D3

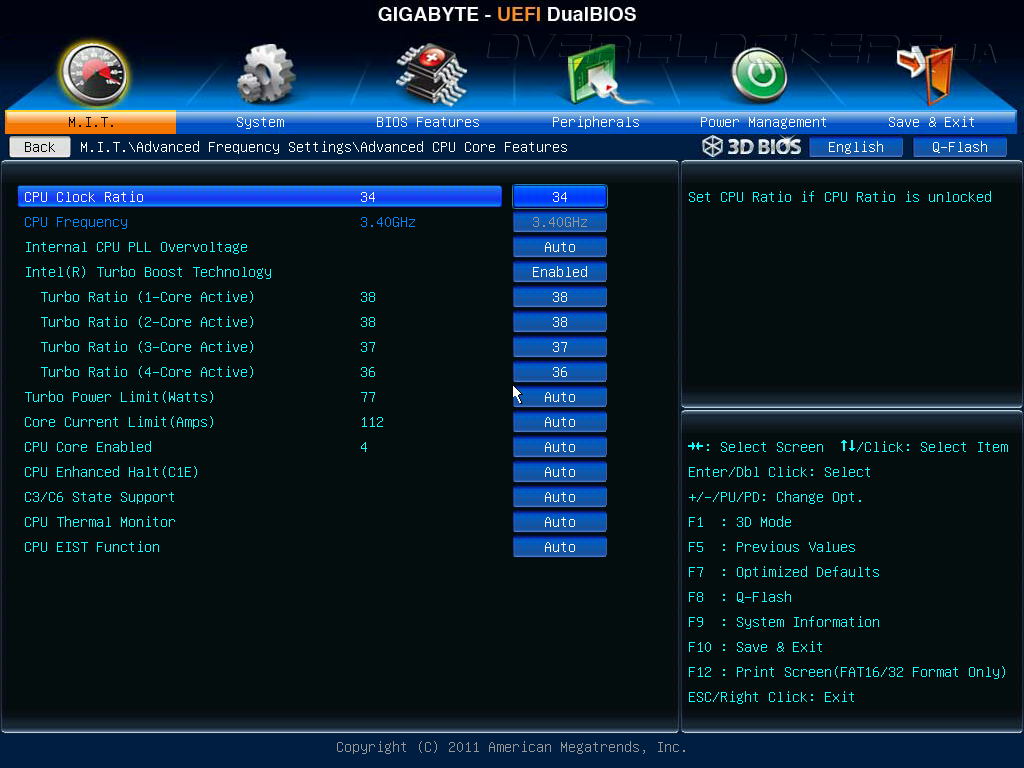

Настройки процессорных функций энергосбережения, а также технологии Intel Turbo Boost находятся в подразделе Advanced CPU Core Features.

UEFI Setup Gigabyte GA-Z77P-D3

Отметим, что при ручной настройке параметров быстродействия, например, повышении частоты ОЗУ сверх номинала, прошивка GA-Z77P-D3 самостоятельно меняет алгоритм работы Turbo Boost, повышая множитель до максимума, независимо от характера нагрузки. В этом новинка ничем не отличается от других протестированных нами ранее системных плат Gigaybte, а для пользователей это означает небольшой прирост производительности и незначительное увеличение тепловыделения.

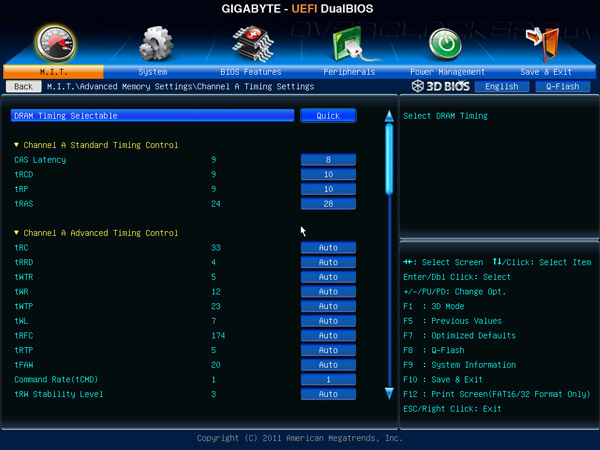

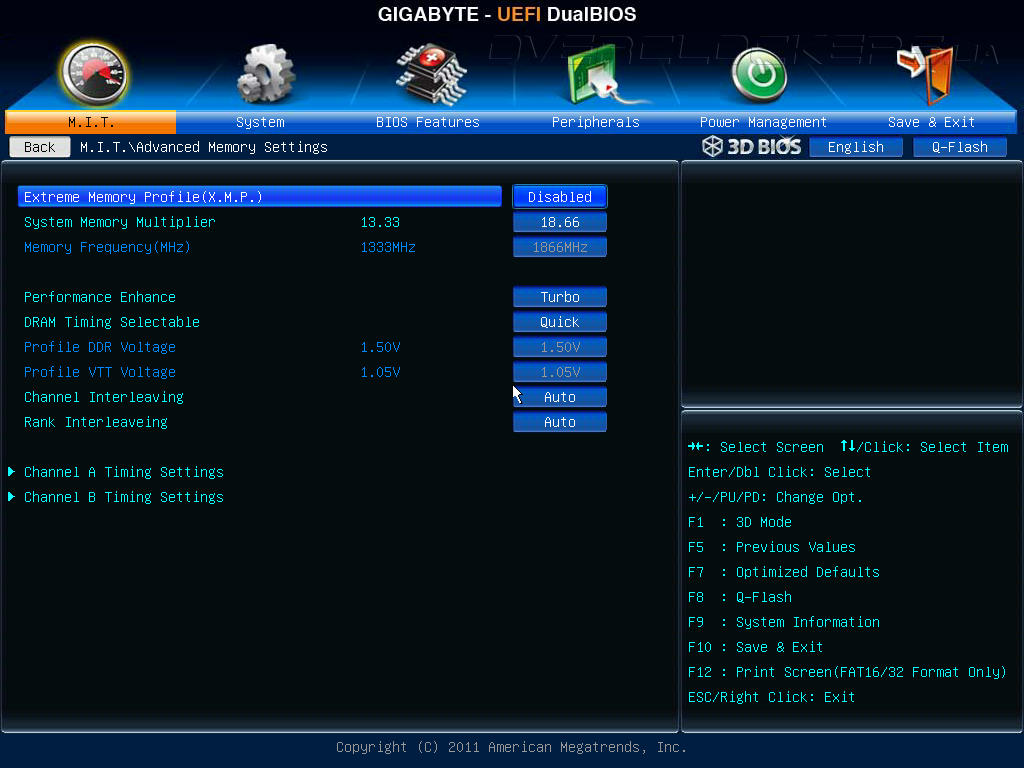

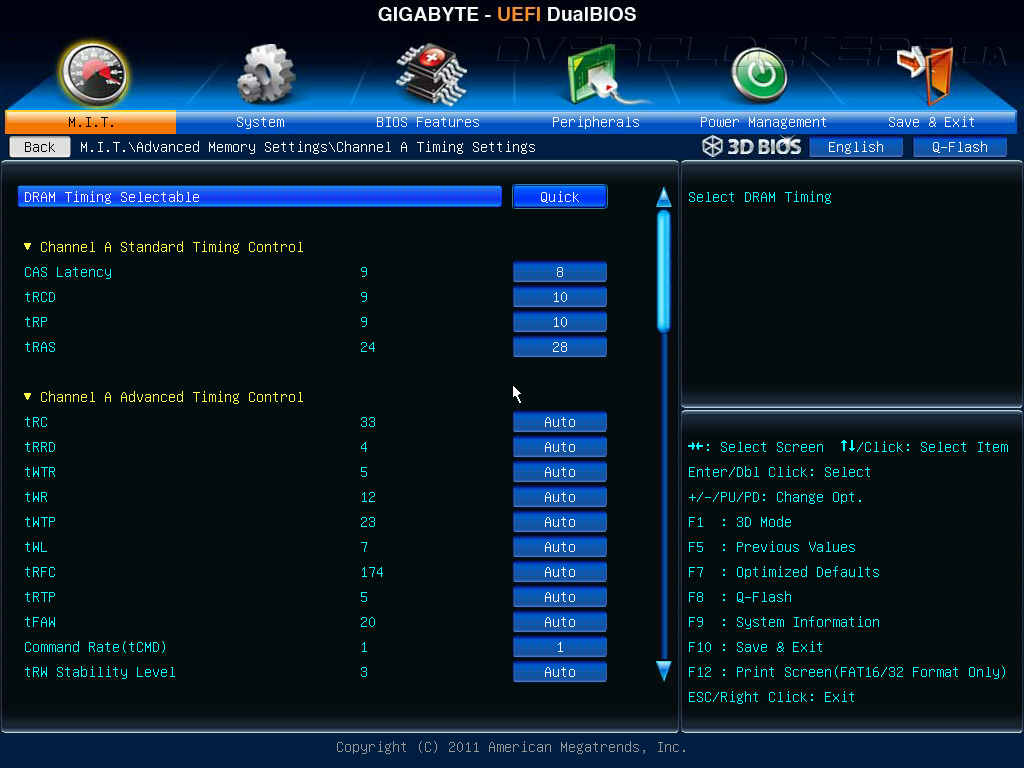

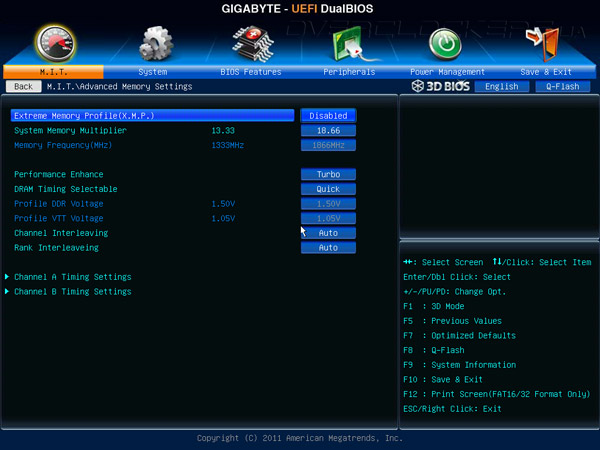

Во вкладке Advanced Memory Settings можно встретить управление частотой, режимом быстродействия ОЗУ и регулировку таймингов модулей оперативной памяти.

UEFI Setup Gigabyte GA-Z77P-D3

UEFI Setup Gigabyte GA-Z77P-D3

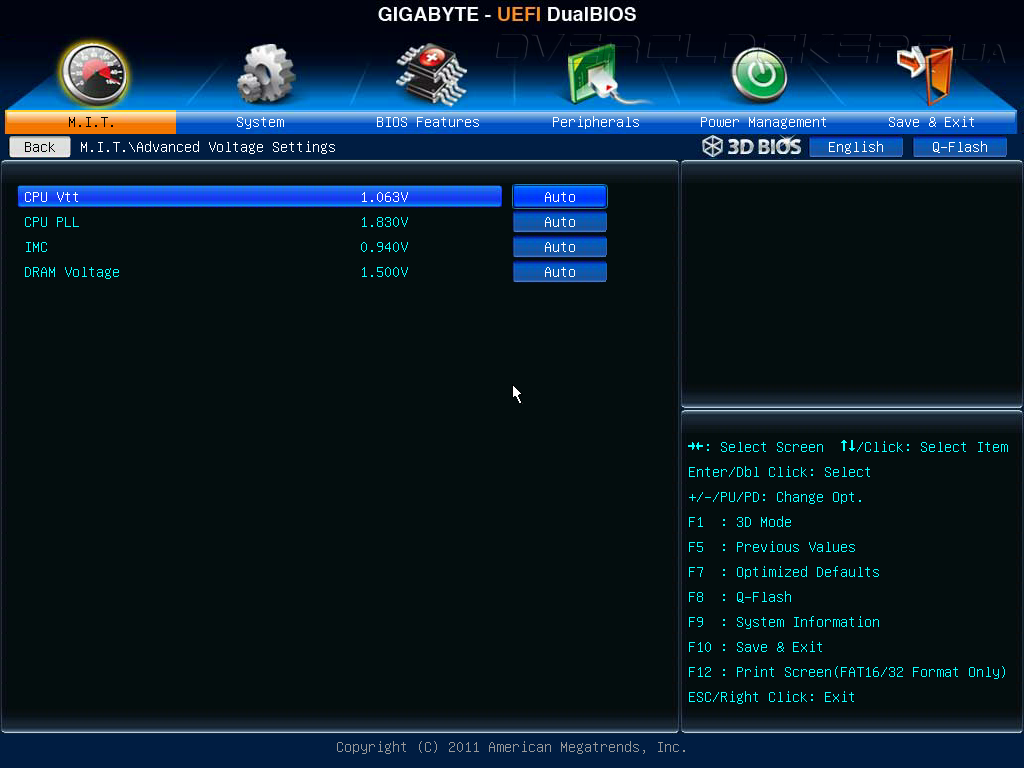

В разделе Advanced Voltage Settings должны присутствовать опции управления подсистемой питания. Должны, но, увы, возможности UEFI Setup новинки по управлению напряжениями минимальны.

UEFI Setup Gigabyte GA-Z77P-D3

Регулировка Vcore недоступна, не говоря уже про функцию Load Line Calibration. В итоге, прошивка Gigabyte GA-Z77P-D3 позволяет управлять только четырьмя напряжениями, диапазоны и шаг которых представлены в следующей таблице.

Параметр Диапазон напряжений, В Шаг, В
CPU Vtt 0,775–1,445 0,05
CPU PLL 1,2–2,2 0,02
IMC 0,75–1,4 0,01–0,05
DRAM Voltage 1,14–2,1 0,02

Таким образом, героиня сегодняшнего обзора почти лишена большинства возможностей, необходимых для успешного разгона. Впрочем, при наличии слабой подсистемы питания и отсутствии охлаждения на силовых элементах VRM ограничение возможностей повышения напряжения питания выглядит вполне благоразумно.

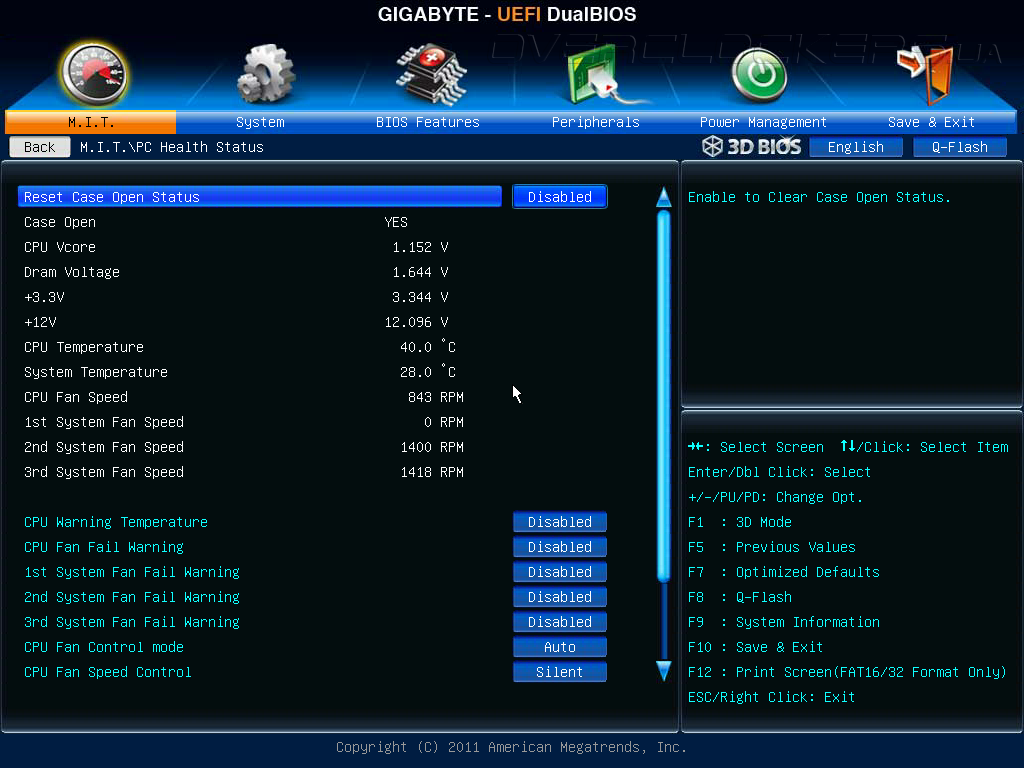

Раздел системного мониторинга PC Health Status предоставляет информацию о четырех основных напряжениях, двух температурах и скоростях вращения четырех вентиляторов. Здесь же настраивается срабатывание сигнализации о превышении температуры или поломке «карлсонов».

UEFI Setup Gigabyte GA-Z77P-D3

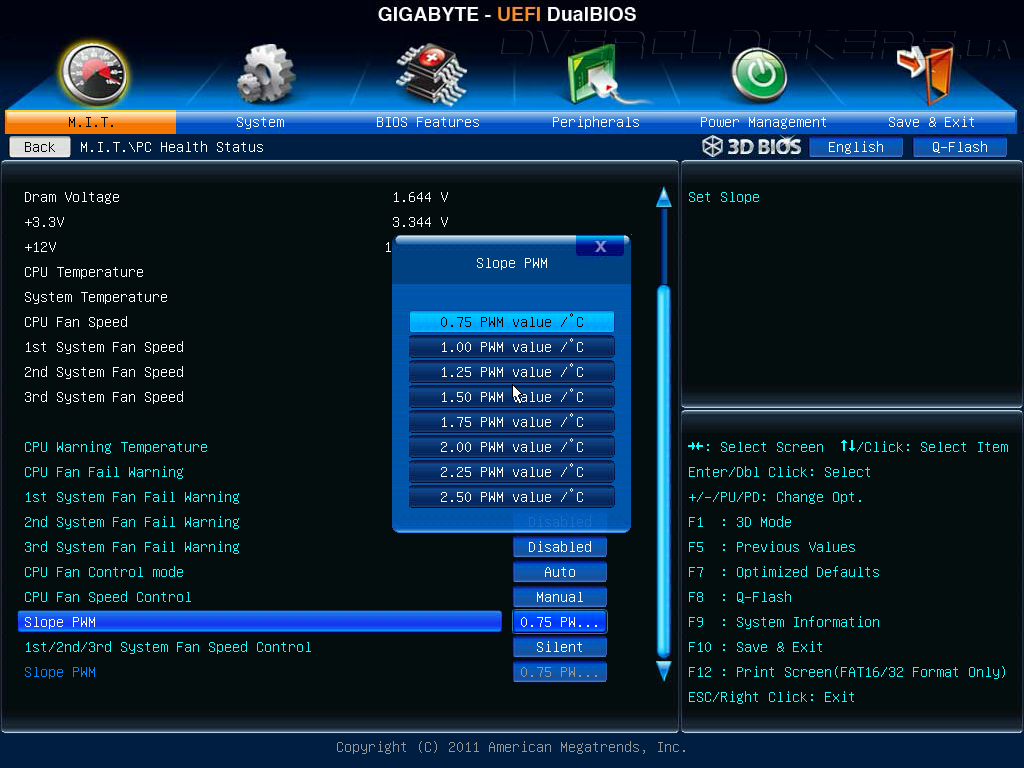

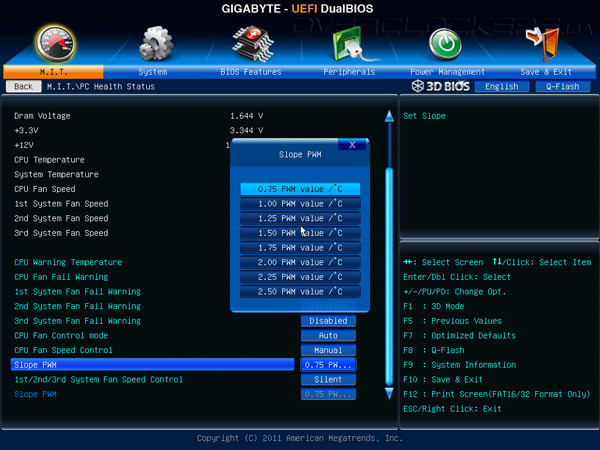

В этой же вкладке UEFI Setup позволяет управлять оборотами крыльчаток охладителей. Есть два предустановленных профиля и режим ручной настройки, в котором скорость вращения процессорного вентилятора зависит от температуры вычислительных ядер, а трех других вертушек — от показаний термодатчика системной платы.

UEFI Setup Gigabyte GA-Z77P-D3

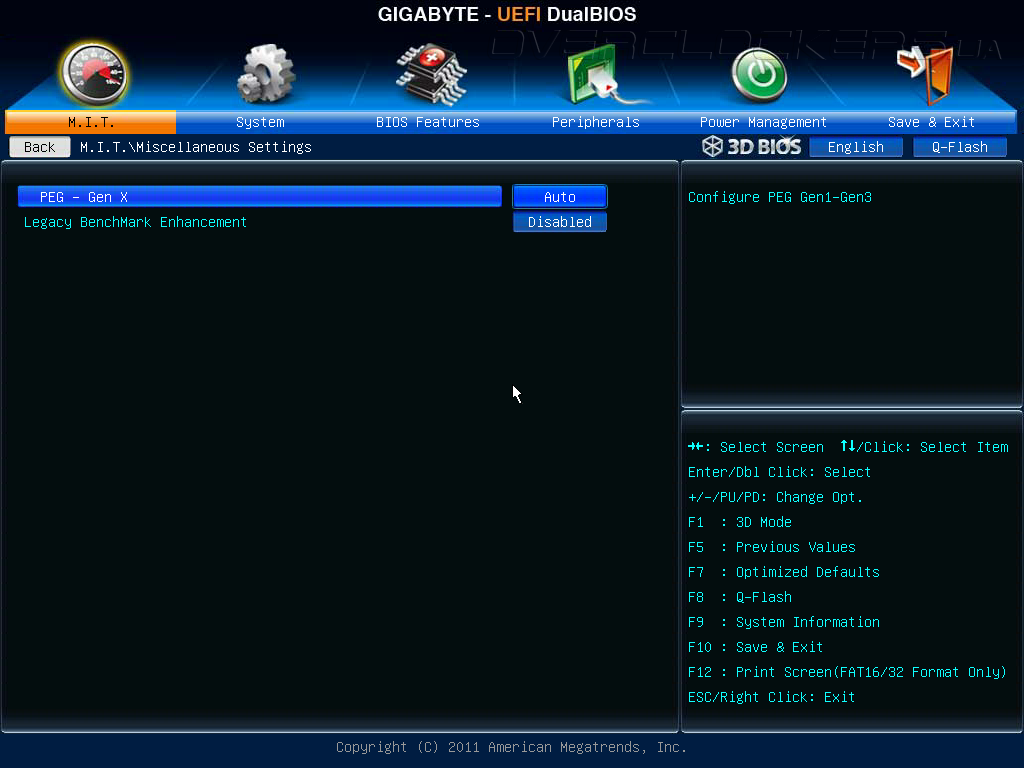

Вкладка Miscellaneous Settings позволяет вручную выставлять режим работы слота PCI Express x16, а включение опции Legacy BenchMark Enhancement дает небольшой прирост в некоторых тестовых приложениях.

UEFI Setup Gigabyte GA-Z77P-D3

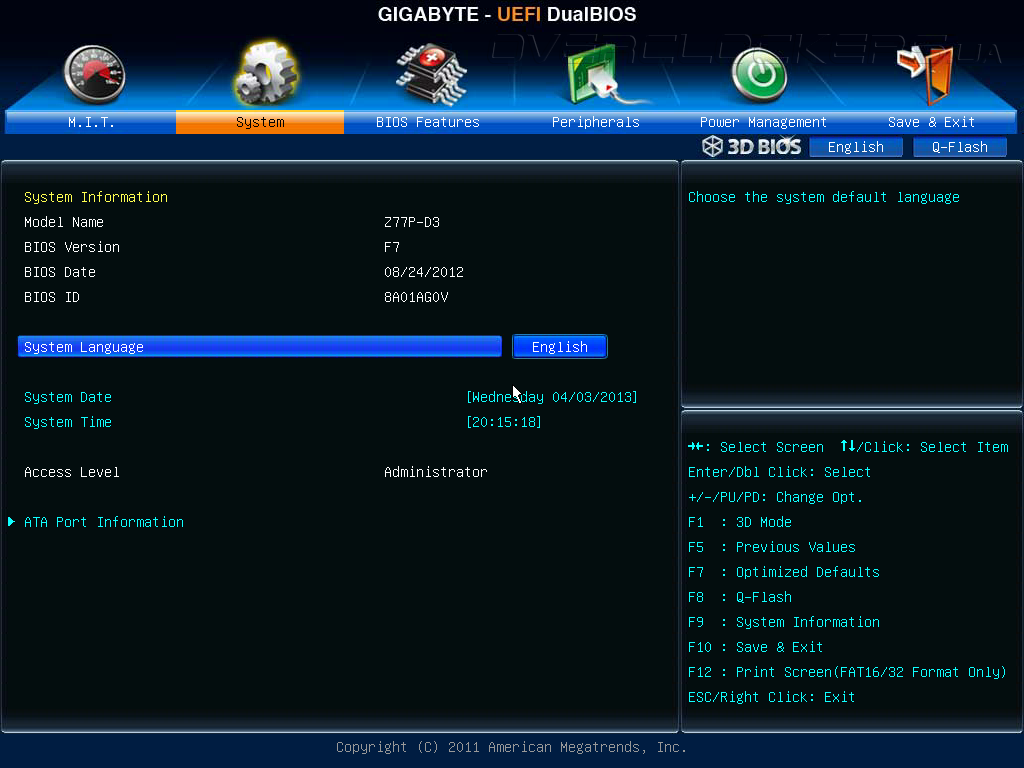

В раздел System показывается версия прошивки, задаются дата и время, а также выбирается язык отображения UEFI Setup (есть русская локализация).

UEFI Setup Gigabyte GA-Z77P-D3

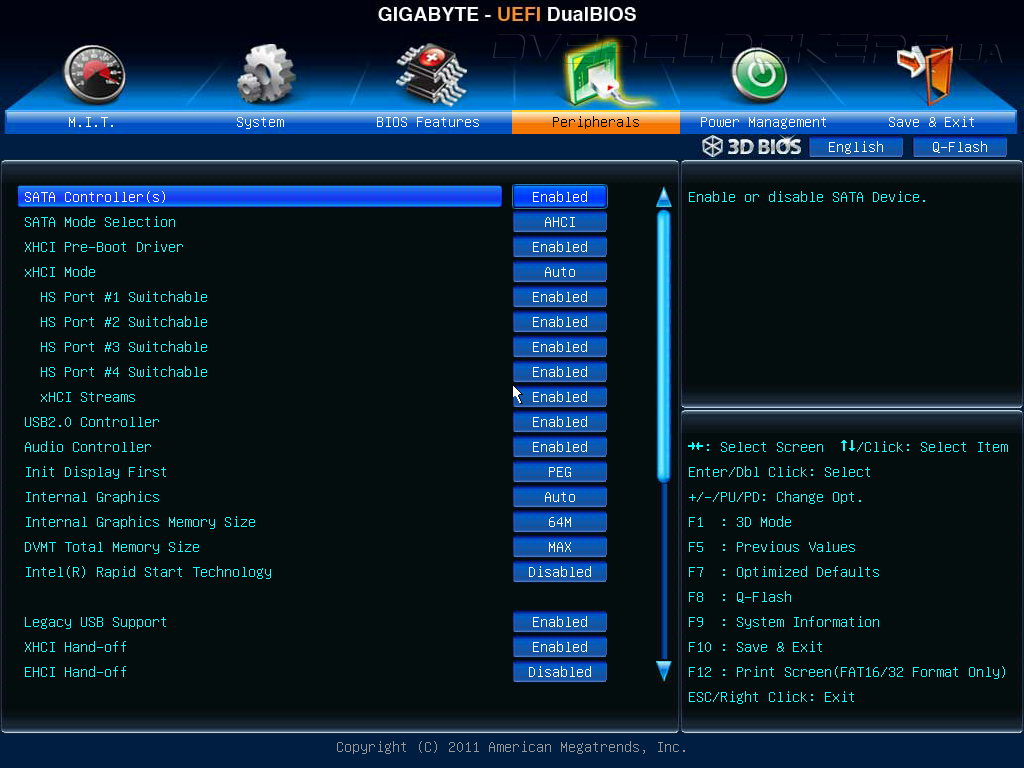

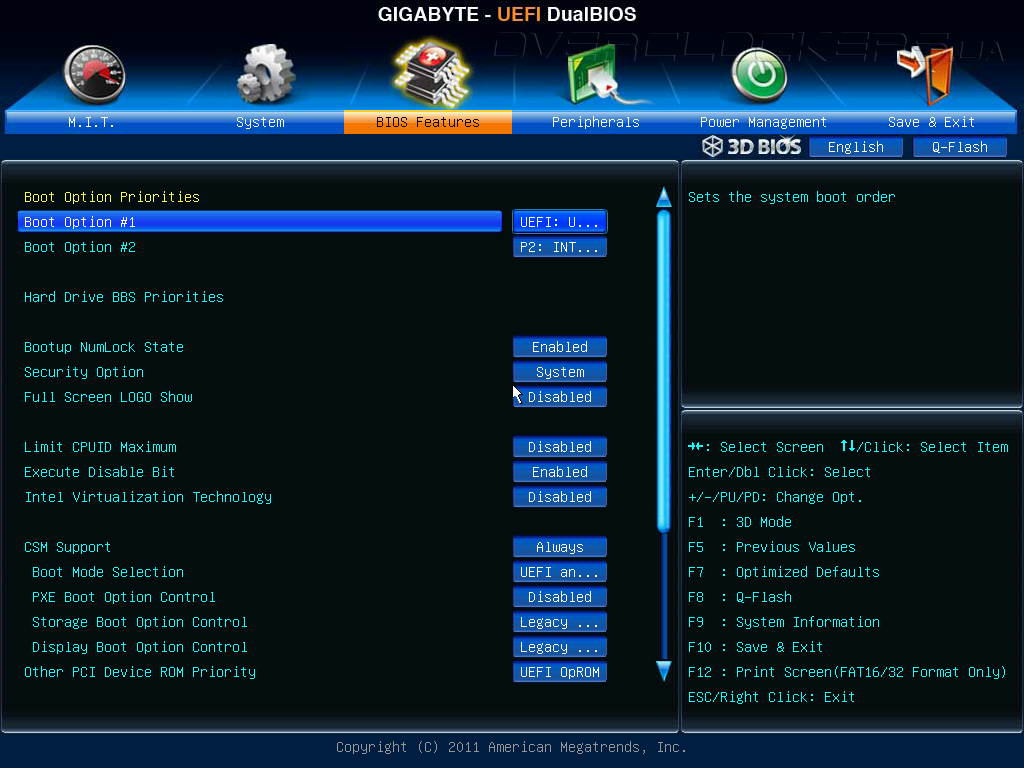

Меню BIOS Feature отвечает за настройку процесса загрузки, а в разделе Peripherals сосредоточены опции управления системной логикой и дополнительными контроллерами.

UEFI Setup Gigabyte GA-Z77P-D3

UEFI Setup Gigabyte GA-Z77P-D3

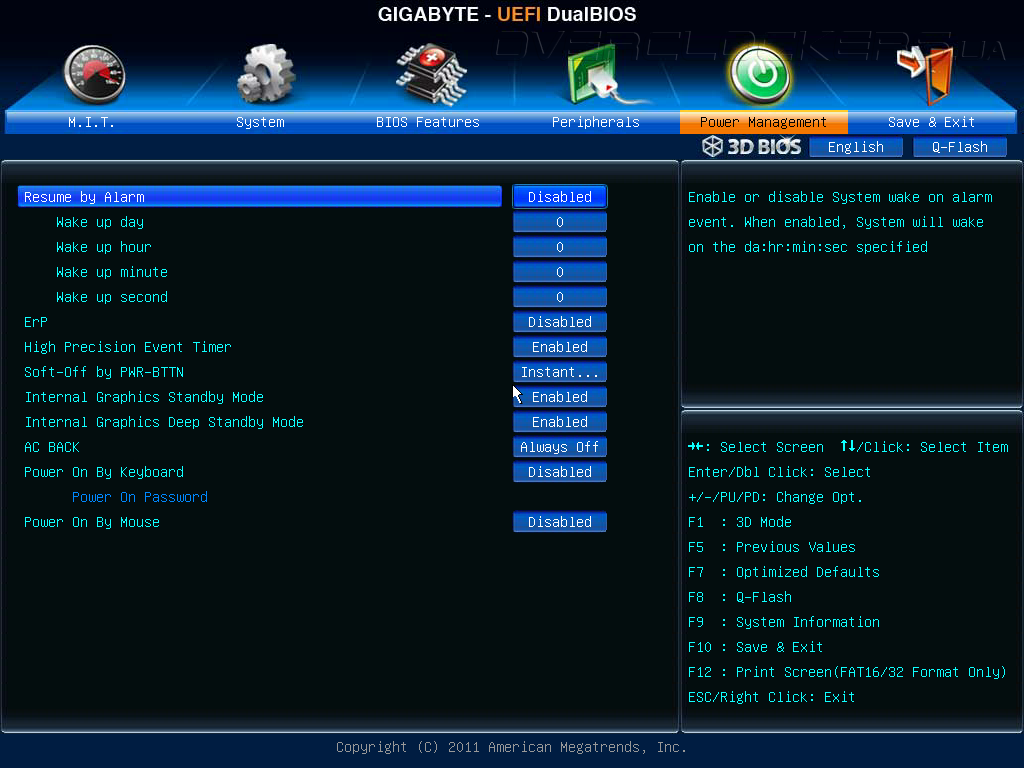

Наконец, во вкладке Power Management находится управление электропитанием и энергосбережением.

UEFI Setup Gigabyte GA-Z77P-D3

Кроме того, прошивка GA-Z77P-D3 позволяет сохранять профили с настройками UEFI Setup, а также оснащена встроенной утилитой для обновления микрокода Q-Flash.


Комплектное ПО

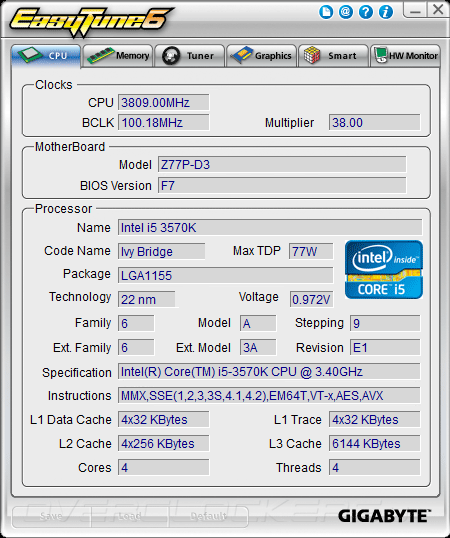

Вместе с материнской платой Gigabyte GA-Z77P-D3 покупатель получает набор всех необходимых драйверов и ряд программ, среди которых есть две — EasyTune 6 и LAN Optimizer, на которых мы остановимся подробнее. Утилита EasyTune 6 хорошо нам знакома, среди её возможностей отметим вывод подробной информации о режимах работы центрального процессора и модулей ОЗУ.

EasyTune 6

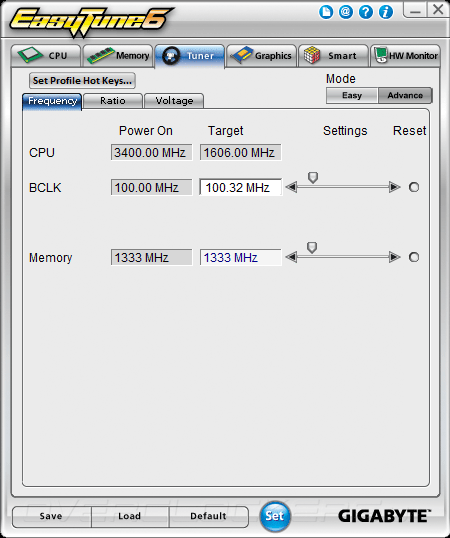

При помощи этой программы можно управлять базовой частотой и режимом работы оперативной памяти, задавать коэффициенты умножения вычислительных ядер, а также регулировать напряжения питания.

EasyTune 6

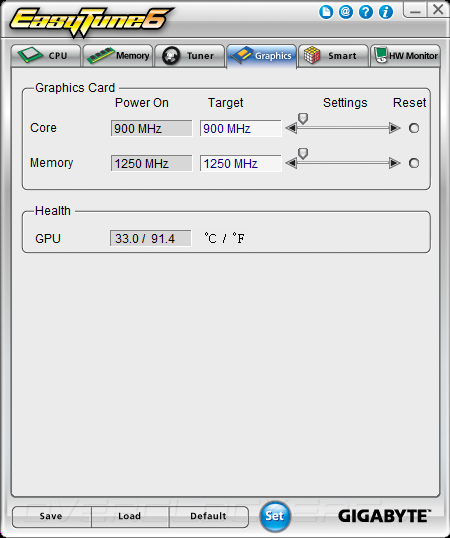

Традиционно, EasyTune 6 позволяет разгонять видеокарту, причем, для нашей ASUS HD7950-DC2T-3GD5 эта функция работала в полной мере.

EasyTune 6

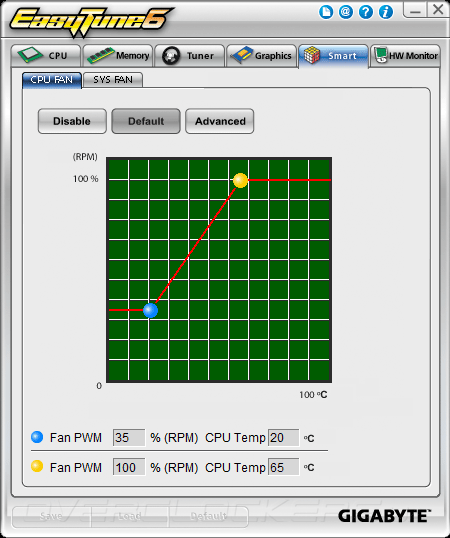

При помощи утилиты пользователи могут управлять частотой вращения вентиляторов в зависимости от показаний температурных датчиков, как в автоматическом, так и в ручном режимах.

EasyTune 6

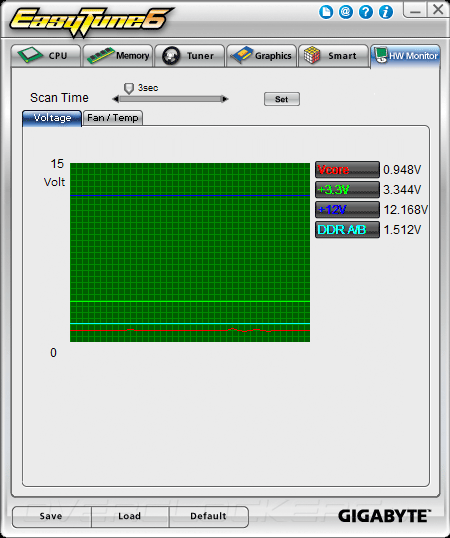

Наконец, программа EasyTune 6 позволяет отслеживать показания системного мониторинга и задавать порог срабатывания сигнализации о превышении допустимых значений.

EasyTune 6

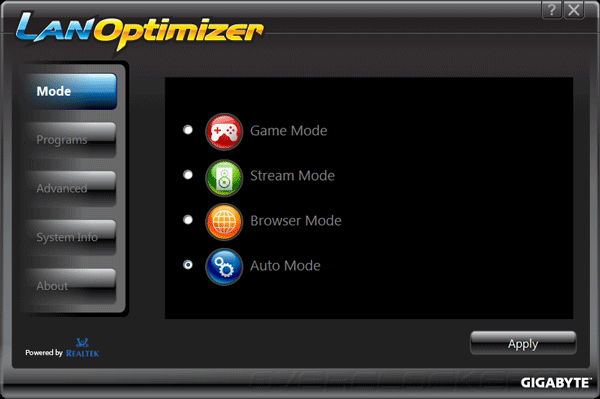

Помимо EasyTune 6 определенный интерес представляет утилита LAN Optimizer, предназначенная для управления полосой пропускания сетевого соединения. Пользователь может выбрать один из встроенных профилей, или настроить приоритеты для приложений вручную.

Gigabyte LAN Optimizer

Этим достигается уменьшение задержек и оптимизируется использования пропускной способности подключения к сети Интернет.
