Обзор материнской платы Gigabyte GA-Z97X-UD5H-BK для процессоров Socket LGA1150

Существует некоторое число потенциальных покупателей, в поле зрения которых не попадают современные тенденции. Они руководствуются при выборе простым правилом — брать «с запасом». В это понятие они вкладывают, в первую очередь, огромную мощность подсистемы питания ЦП, которую никогда не смогут по достоинству обеспечить работой, но с их точки зрения такой подход олицетворяет надёжность устройства, а именно длительное его функционирование. Сюда же стоит добавить особые, повышенной надёжности, компоненты. Помимо этого, изделие не должно быть «обыкновенным», то есть на PCB желательно разместить несколько бонусных контроллеров.

Компания Gigabyte пошла ещё дальше. В новосозданной «чёрной» серии все устройства ещё на фабрике тестируются на протяжении недели, дабы наполнить покупателя уверенностью в полной готовности платы к работе. Помимо этого, дизайнеры и маркетологи дополнительно поработали над образом новой серии, немного видоизменив комплект поставки. Рассматриваемая модель в линейке изделий стоит чуть выше GA-Z97X-Gaming 7, прежде заслужившей наши симпатии.

Gigabyte GA-Z97X-UD5H-BK

Звуковой подсистеме здесь уделили поменьше внимания, не добавив в ПО ничего интересного, и в аппаратной реализации также нет ничего лишнего: отсутствует подсветка и экранирующий корпус. В противовес здесь распаяны два сетевых контроллера и увеличено число гнёзд USB 3.0.

Модель Gigabyte GA-Z97X-UD5H-BK (rev. 1.0)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*(OC), максимум 32 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
2 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI 1.4a, DVI-D, D-Sub
Количество подключаемых вентиляторов 6 (5x 4pin, 1x 3pin)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.0 (2 разъёма на задней панели, Z97)
4 х 3.0 (4 разъёма на задней панели, Renesas uPD720210)
6 x 2.0 (2 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
2 x SATA 6 Гбит/с (Marvell 88SE9172)
RAID (только одна активная конфигурация) 0, 1, 5, 10 (Z97)
0, 1 (Marvell 88SE9172)
Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments NE5532
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Qualcomm Atheros Killer E2201 (Gigabit Ethernet)
Intel I217V (Gigabit Ethernet), *No Teaming
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Возможность подключения TPM-модуля, кнопки включения и перезагрузки, POST-индикатор, восемь пар контактов для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI

На конечной стоимости изделия это не слишком сильно отразилось, ведь разница в цене между обозначенным прообразом не достигает и $20.


Упаковка и комплектация

На фоне предшествующей продукции, участвовавшей в цикле наших обзоров, рассматриваемая модель находится в необычной коробке черного цвета с объёмной, рифлёной поверхностью. Центральный лозунг вполне очевиден, а его расшифровка находится тут же — в правом верхнем углу.

Gigabyte GA-Z97X-UD5H-BK

Больше деталей находятся на обратной стороне откидной крышки, а саму плату можно увидеть в прозрачное окно.

Gigabyte GA-Z97X-UD5H-BK

На обратной стороне находится изображение задней панели, таблица с характеристиками, а ещё есть коллаж из основных особенностей, расписанных на фоне фото самого изделия.

Gigabyte GA-Z97X-UD5H-BK

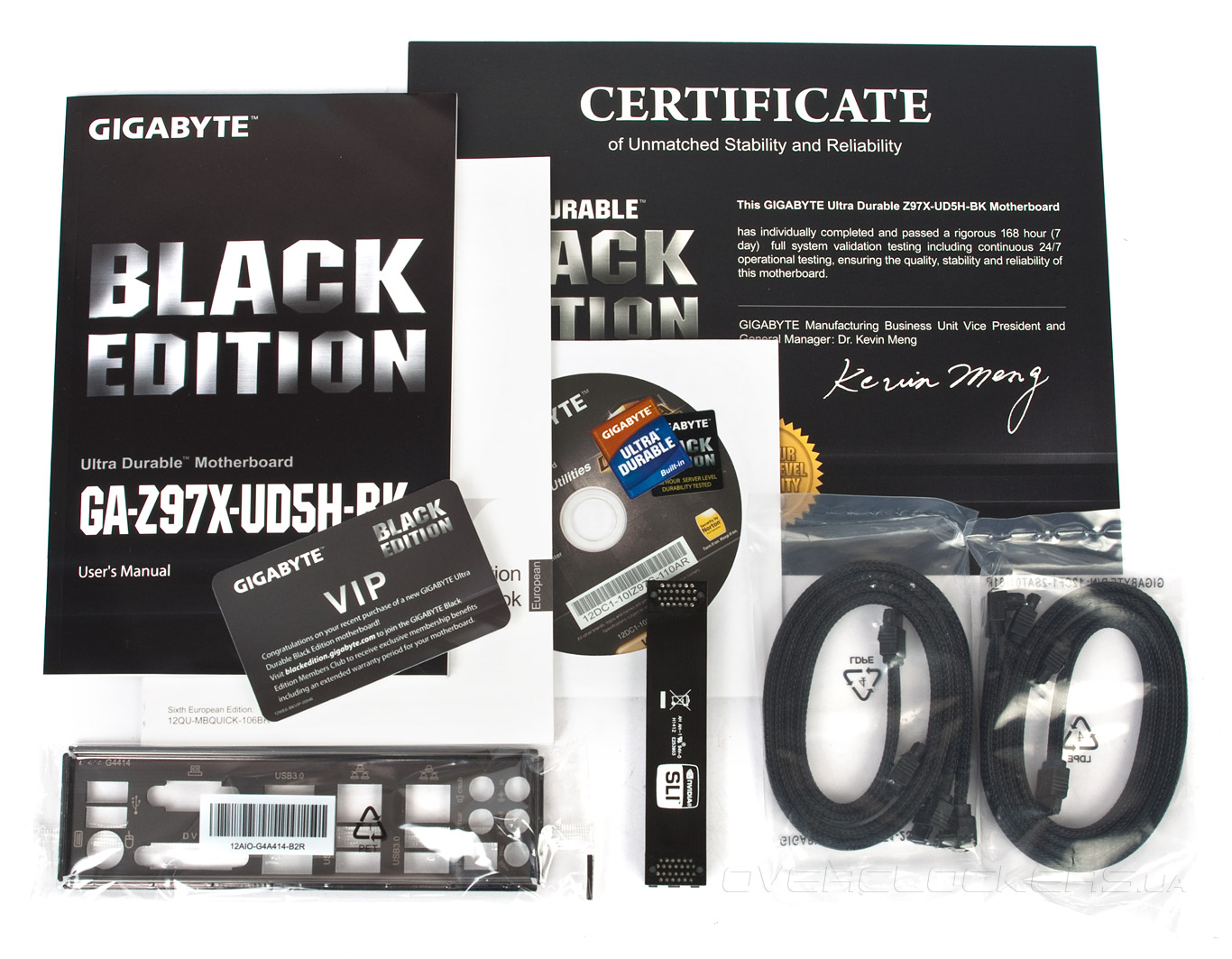

В комплект поставки вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейки с логотипами компании (Black Edition) и Ultra Durable;
  • сертификат качества изделия и пригласительный флаер на специальный сайт, регистрация там позволит участвовать в розыгрыше призов;
  • заглушка для корпуса из тёмного (анодированного) металла, с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s в сетчатой оплётке, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт.
Gigabyte GA-Z97X-UD5H-BK

Немного необычный набор, приятно удививший меня.


Внешний вид

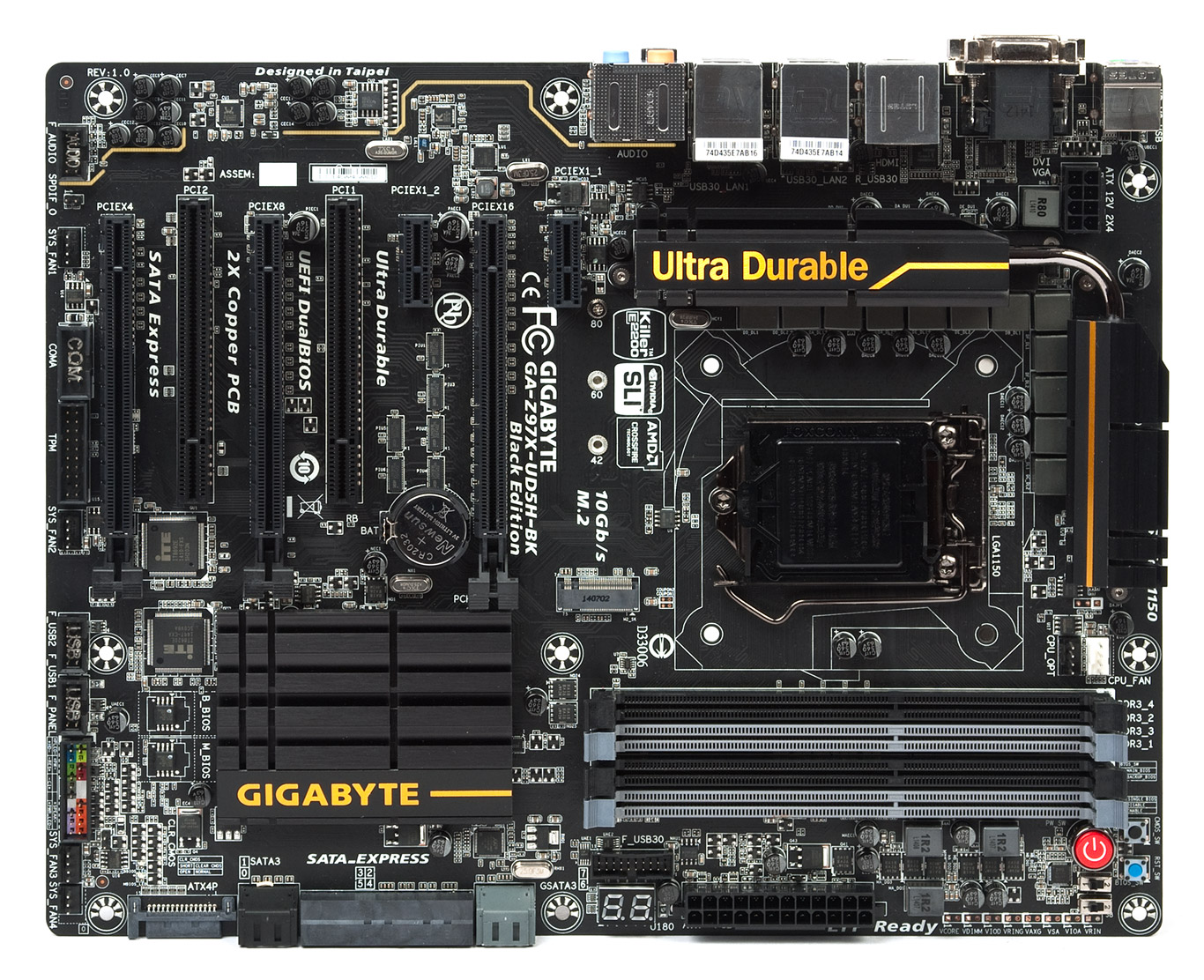

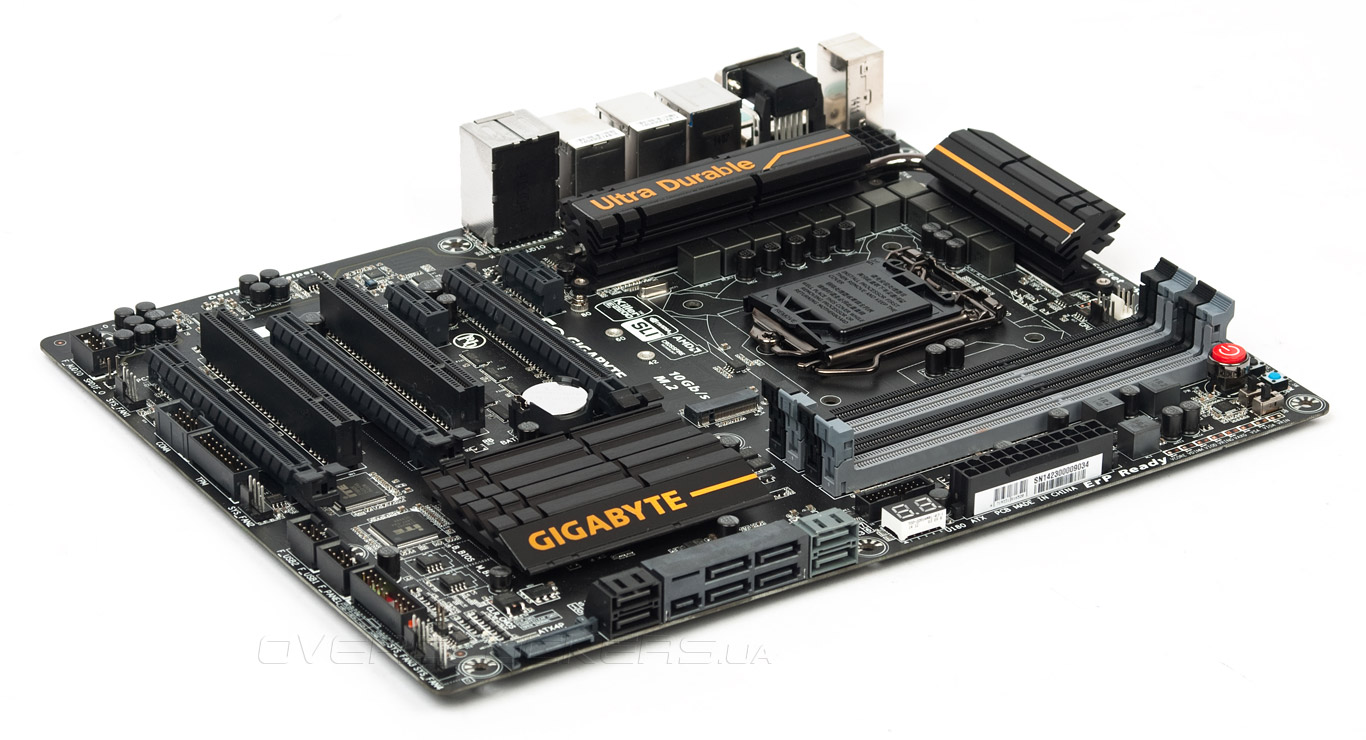

Все элементы уместились на плате обычного формата ATX. Нельзя сказать, что абсолютно все являются чёрными, но общий стиль явно стоит отписать как строгий.

Gigabyte GA-Z97X-UD5H-BK

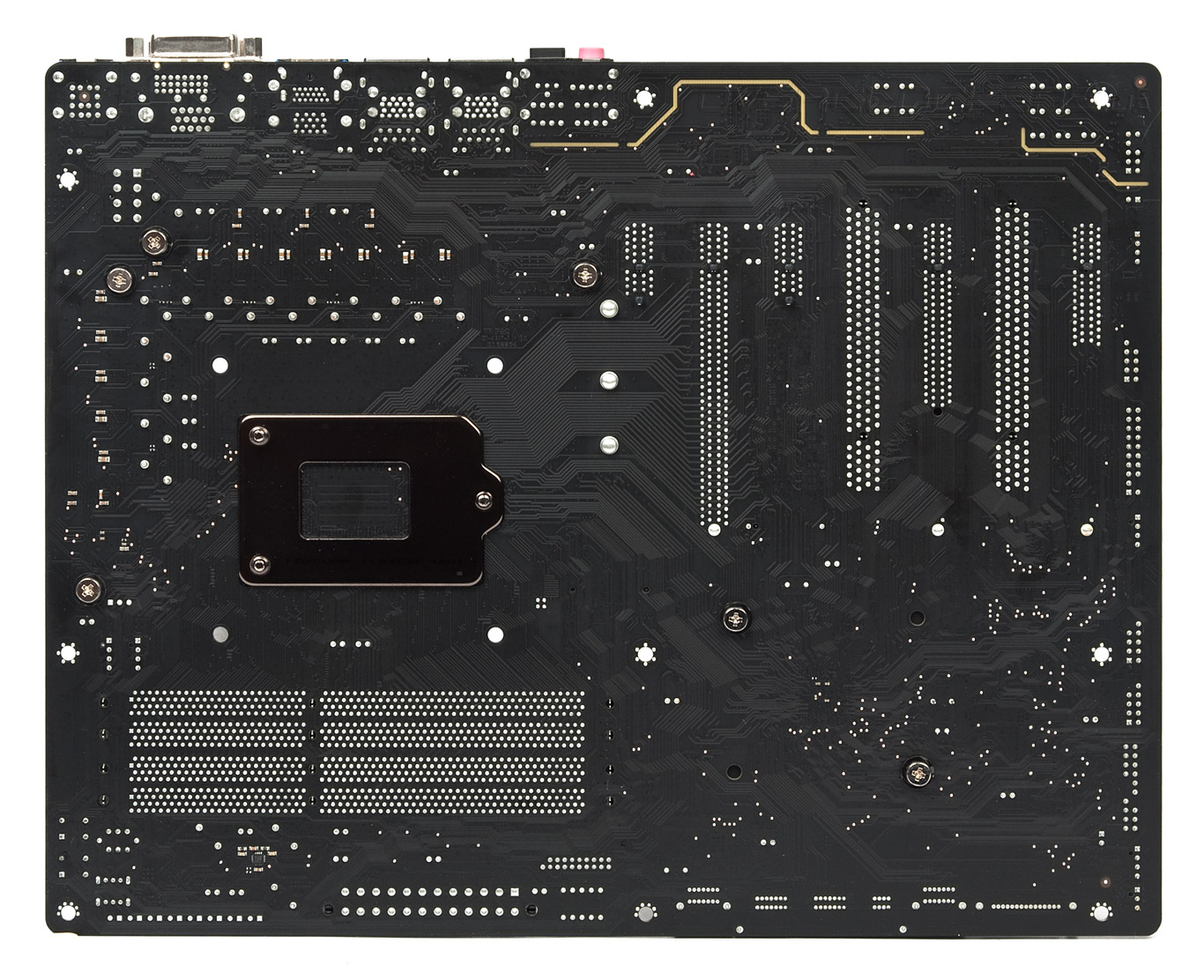

Обратная часть практически полностью лишена электронных компонентов. Радиаторы крепятся при помощи винтов с ограничением прижима.

Gigabyte GA-Z97X-UD5H-BK

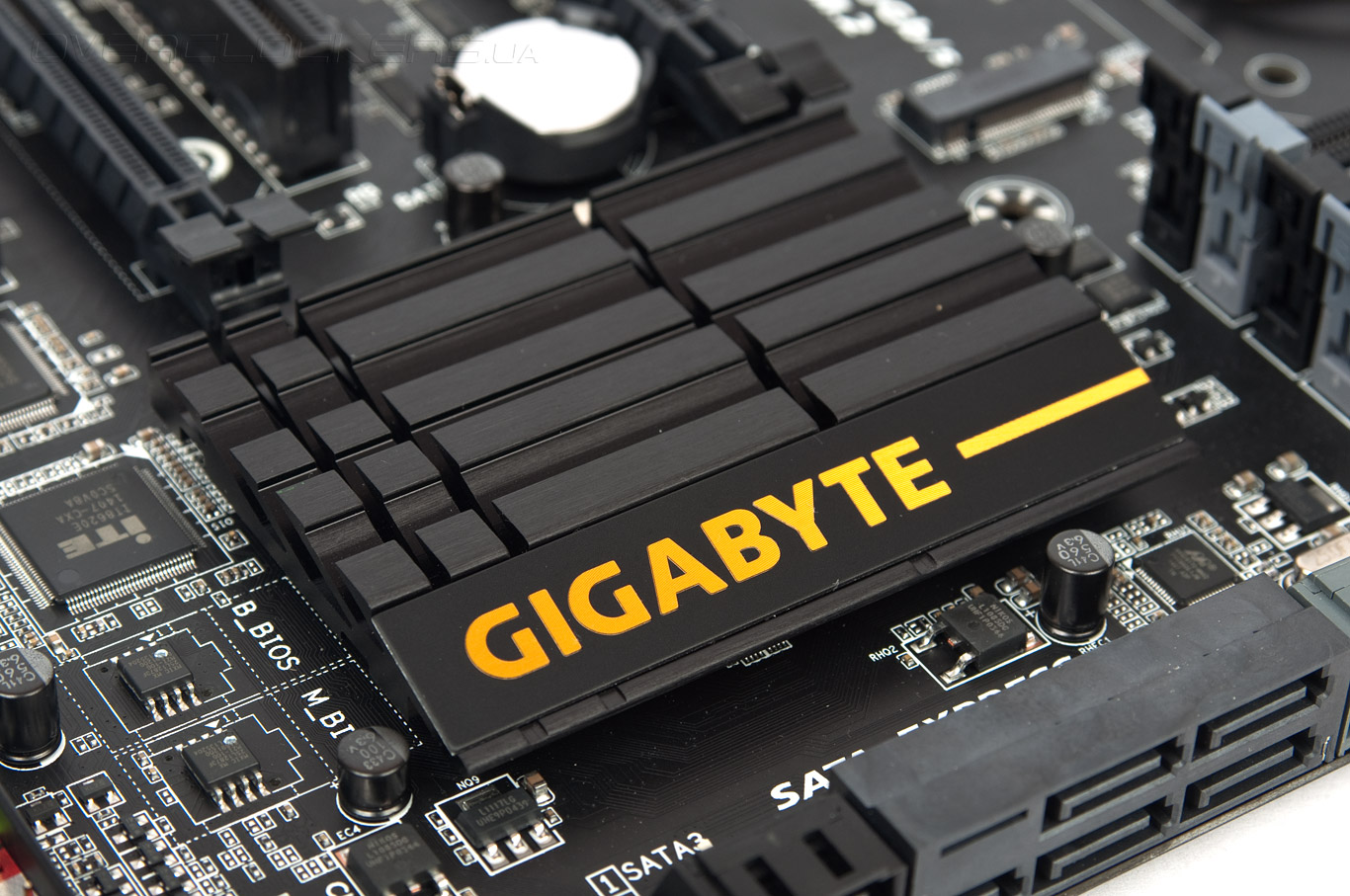

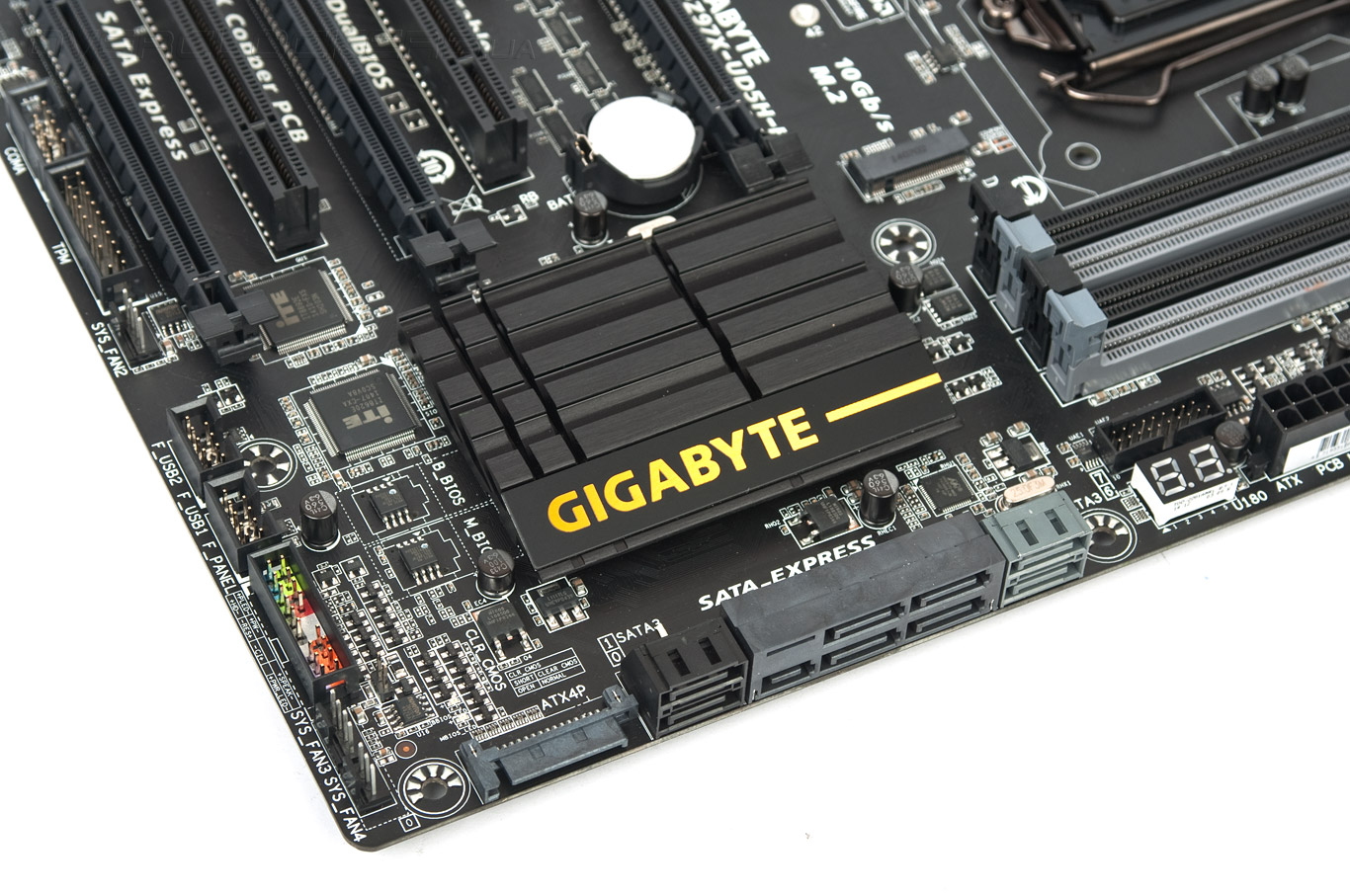

C площадью и характером исполнения охладителя системной логики никаких проблем нет. Мост не грелся выше 40 °C в ходе нагрузочного тестирования.

Gigabyte GA-Z97X-UD5H-BK

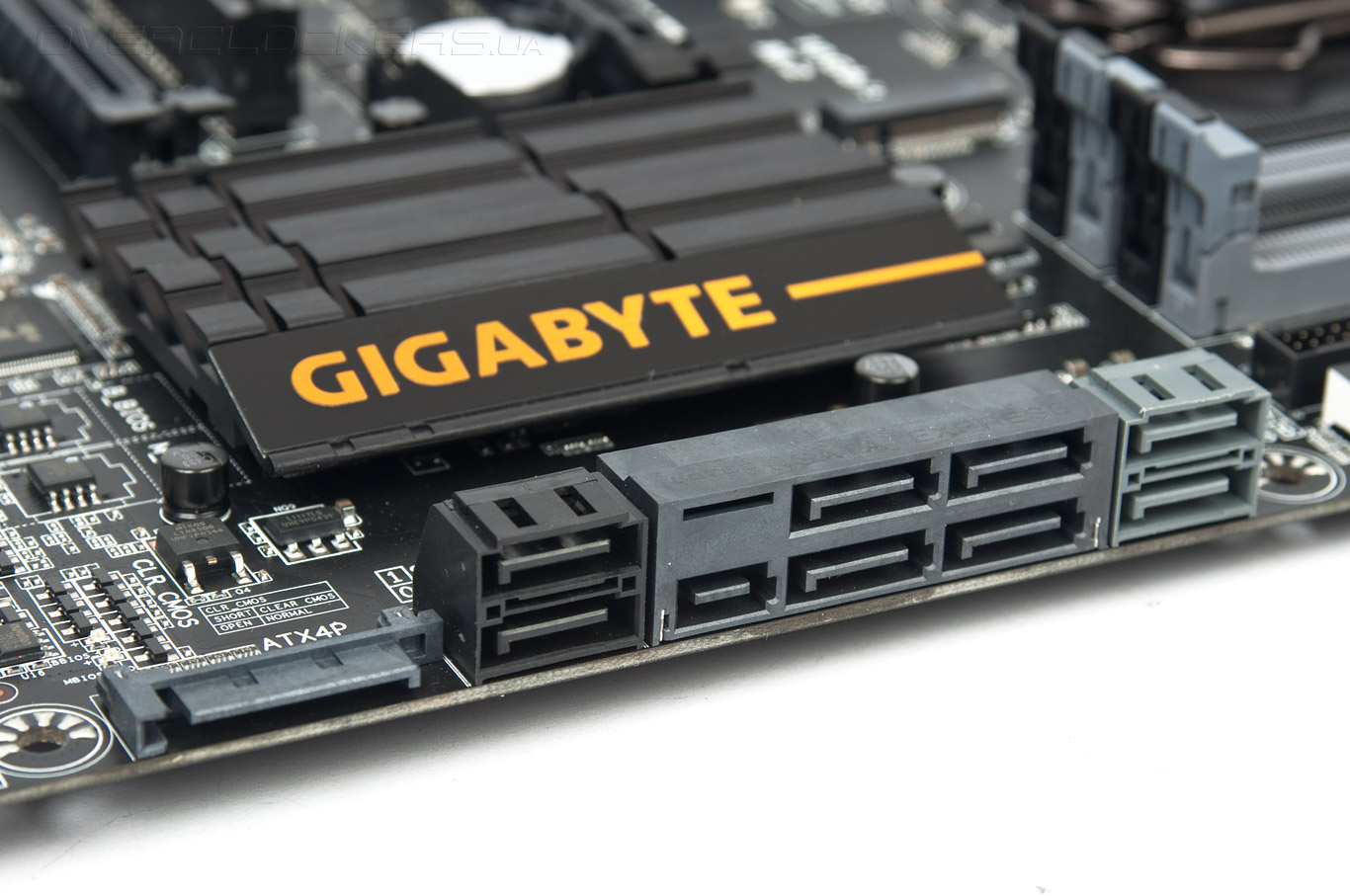

Набор гнёзд SATA увеличен до восьми с привлечением контроллера Marvell 88SE9172. Гнездо питания, обозначенное как ATX4P, обеспечивает дополнительной энергией слоты PCI-E.

Gigabyte GA-Z97X-UD5H-BK

У правого нижнего угла находится пара микросхем ПЗУ, а возле точки крепления распаяны два оранжевых светодиода, чьё свечение отображает активность конкретной единицы.

Gigabyte GA-Z97X-UD5H-BK

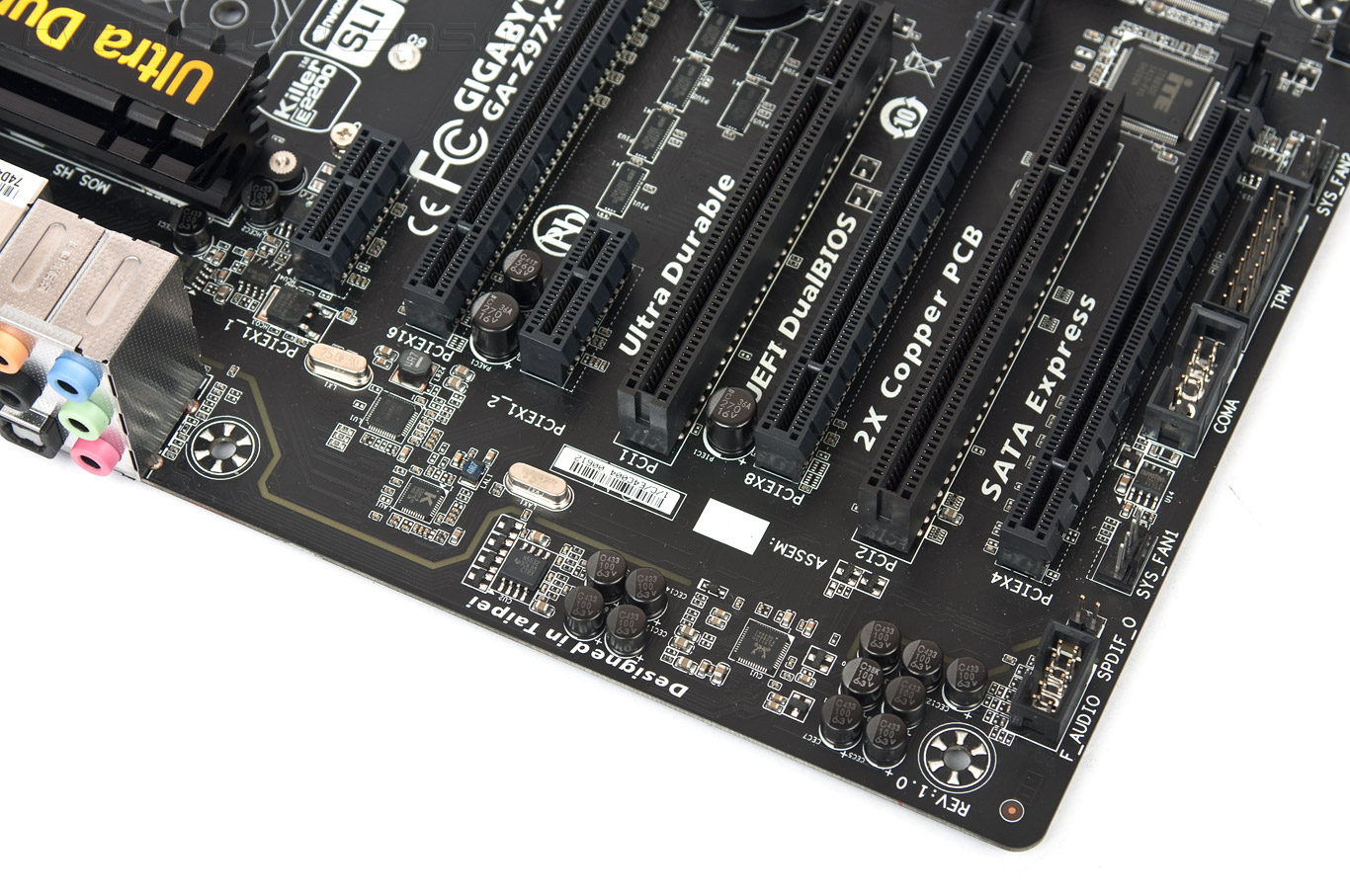

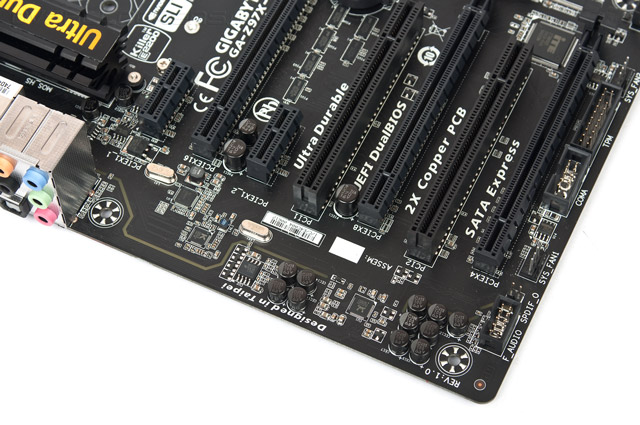

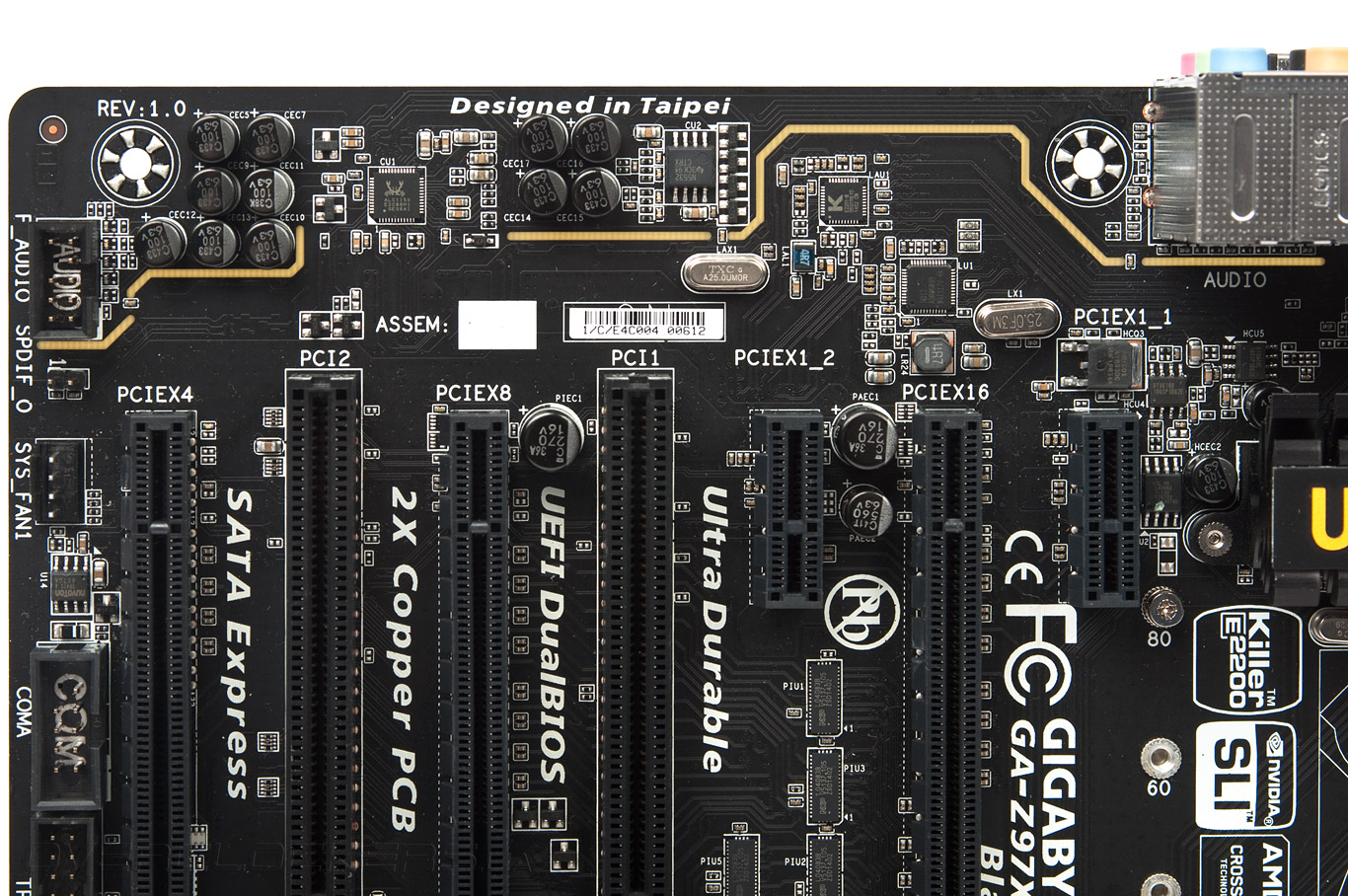

Все три полноформатных слота PCI-E могут быть использованы для создания тандема из нескольких видеоадаптеров, в этом им помогают шесть коммутаторов CBTL04083B. Хочу отметить, у этой модели все колодки для подключения системных охладителей находятся у нижней грани изделия.

Gigabyte GA-Z97X-UD5H-BK

Схема реализации звуковой подсистемы портирована без изменений. Кодек сопровождает операционный усилитель NE5532 производства Texas Instruments.

Gigabyte GA-Z97X-UD5H-BK

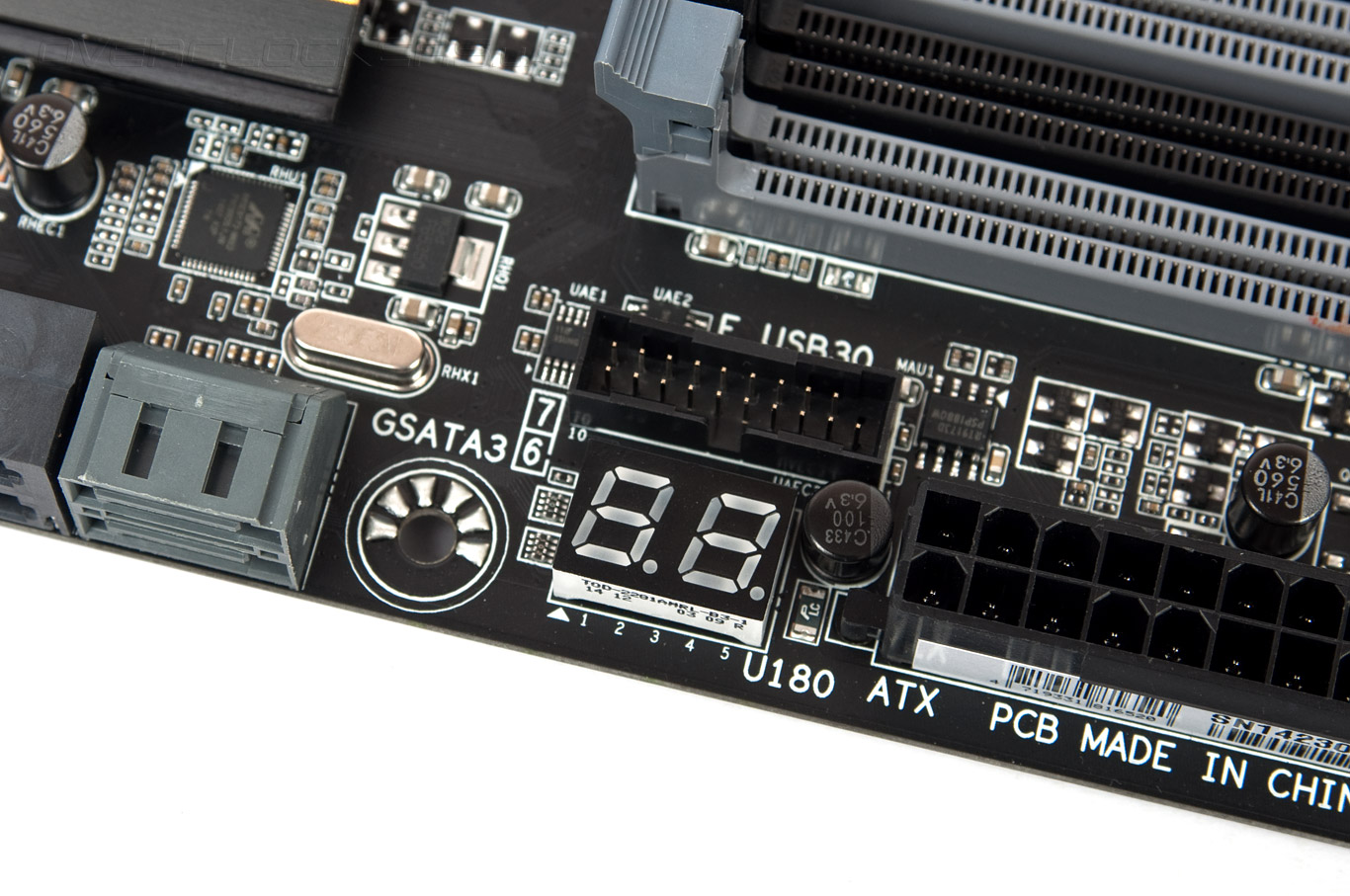

У правой грани находится индикатор POST-кодов красного свечения.

Gigabyte GA-Z97X-UD5H-BK

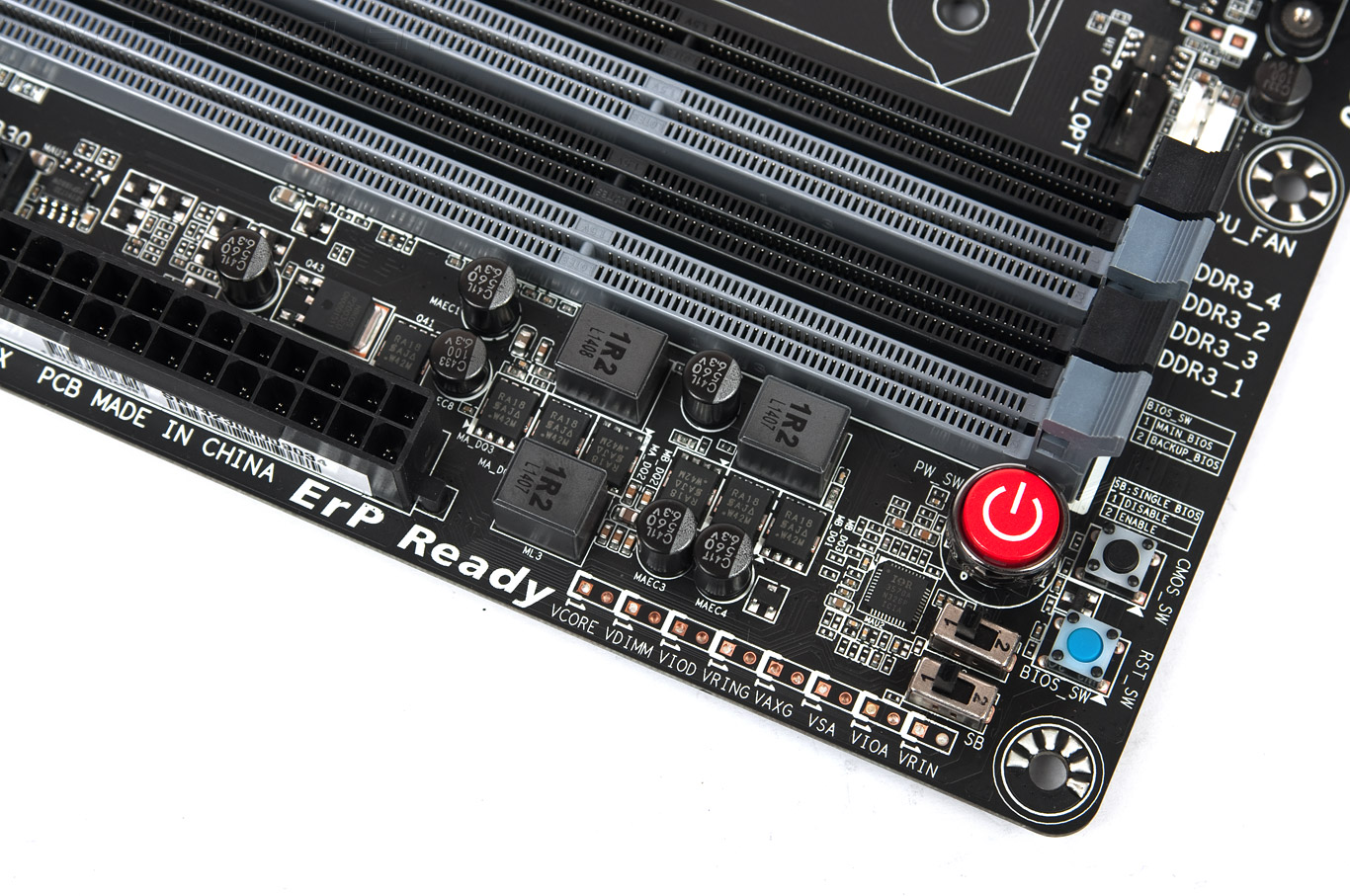

В верхней точке расположен блок с органами управления. Туда входят кнопки включения и перезагрузки, сброса настроек CMOS, а также пара переключателей, необходимых для ручного перехода к использованию резервной микросхемы с UEFI. Немаловажно наличие восьми групп контактов, позволяющих замерить все актуальные действующие напряжения.

Gigabyte GA-Z97X-UD5H-BK

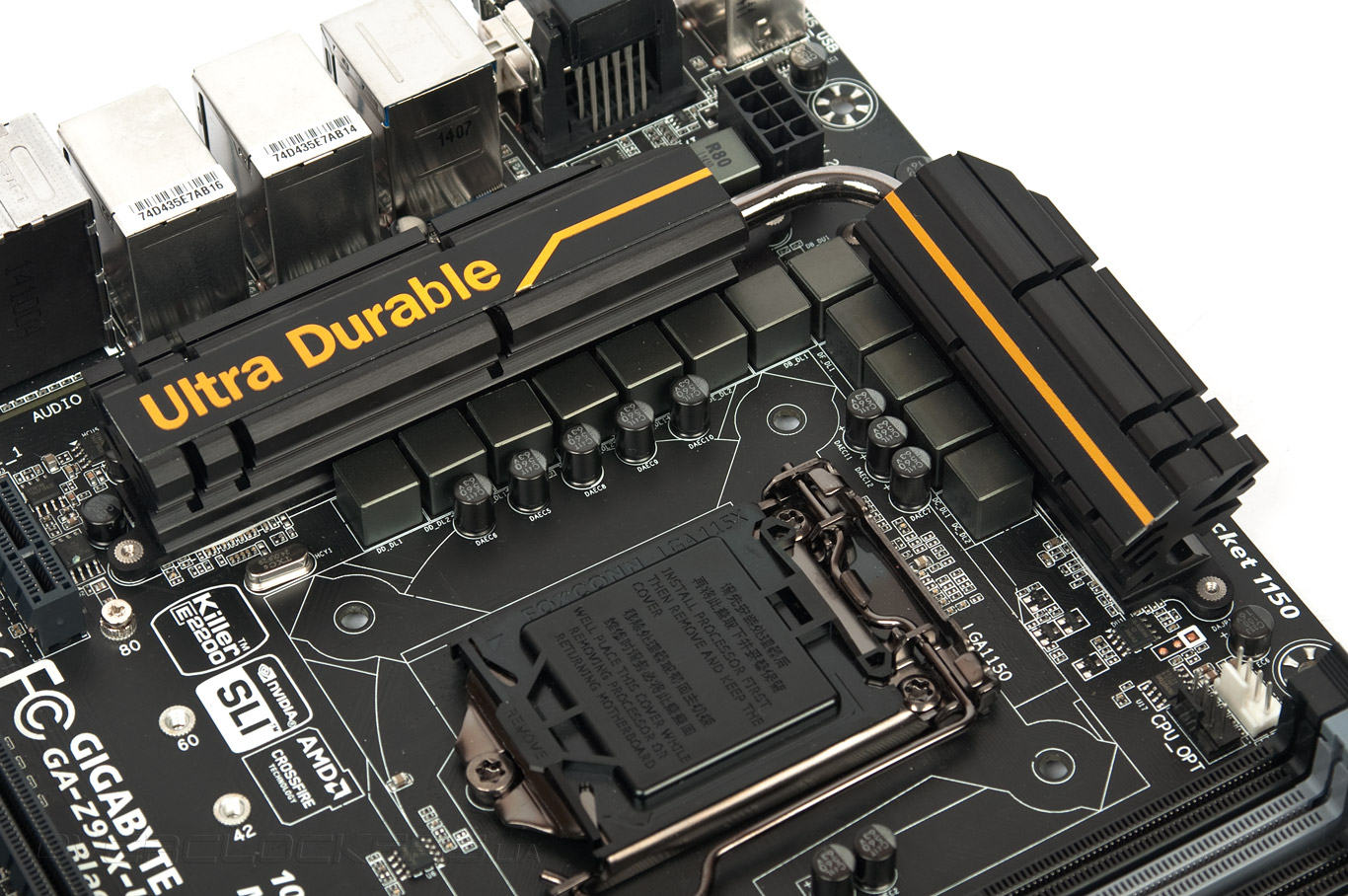

Силовая подсистема выглядит очень уверенно. Место размещения сокета никаких проблем с установкой систем охлаждения ЦП и совместимостью с корпусами вызвать не должно.

Gigabyte GA-Z97X-UD5H-BK

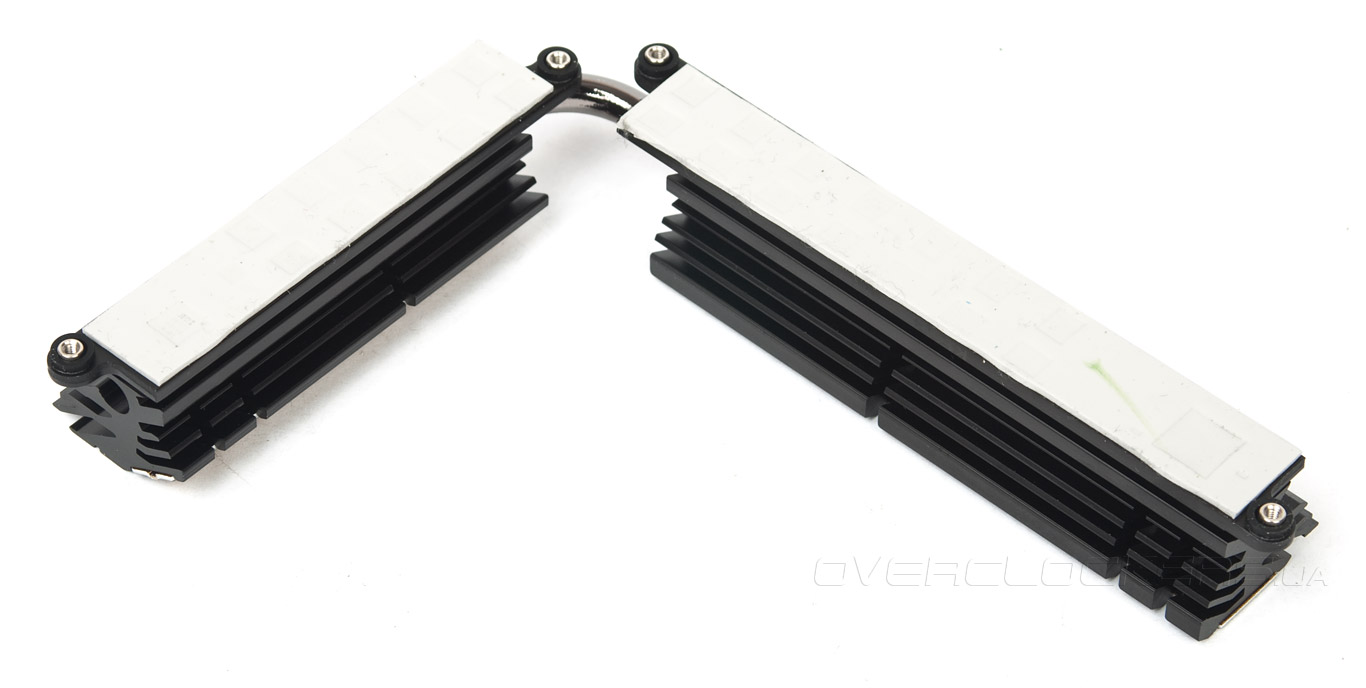

Исполнение профилей радиаторов осталось неизменным; тут пара неравноценных по габаритам половин скреплена между собой тепловой трубкой. Основание каждой занимает термопрокладка толщиной около полутора миллиметров.

Gigabyte GA-Z97X-UD5H-BK

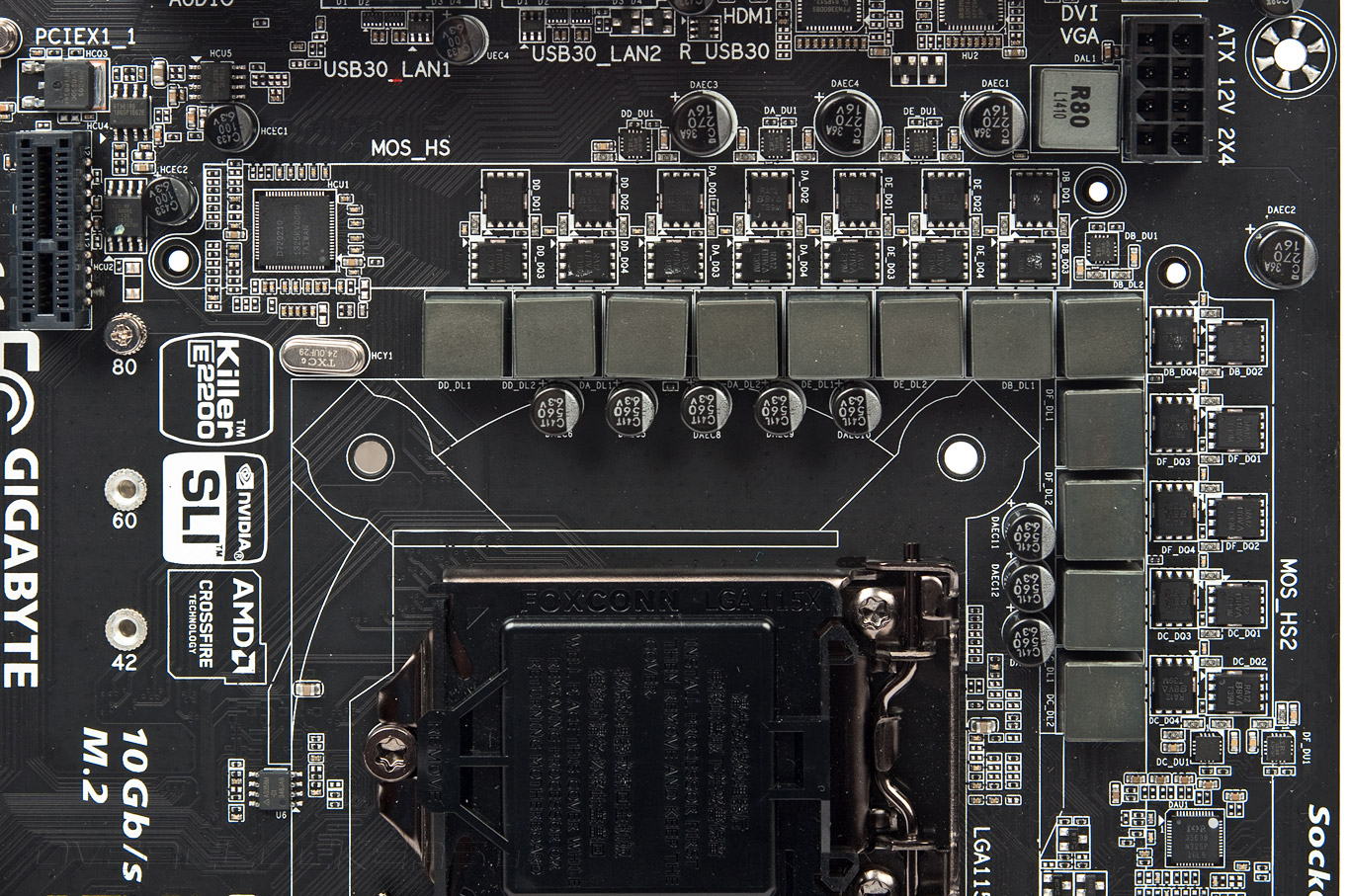

ШИМ-контроллер используется такой же, как и в составе GA-Z97X-Gaming 7, — IR3563B. Вообще, он является восьмиканальным, но здесь задействованы лишь шесть линий. Благодаря такому же числу драйверов IR3598 можно сделать вывод об удвоенном количестве элементов в числе каждой из шести фаз. Это два дросселя и четыре транзистора от Vishay Intertechnology — SiRA12DP.

Gigabyte GA-Z97X-UD5H-BK

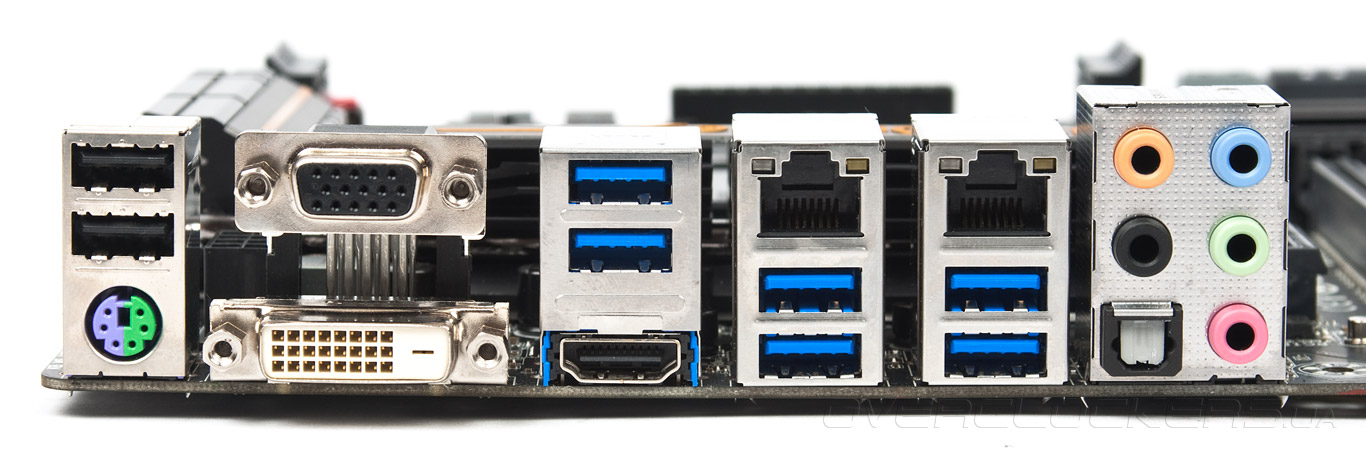

Задняя панель укомплектована под завязку, оттого какие-либо претензии будут неуместными. Оба цифровых выхода видеосигнала традиционно дополнены конвертерами уровней — ASM1442 и PTN3360D.

Gigabyte GA-Z97X-UD5H-BK

Памятуя о хорошей репутации GA-Z97X-Gaming 7, полученной после прохождения тестирования, найти какие-то минусы в улучшенной её версии при общем осмотре не удалось. Оформление упаковки и комплект поставки только ещё больше улучшили впечатление о новинке.
