Обзор материнской платы Gigabyte GA-Z97X-UD5H-BK для процессоров Socket LGA1150

Возможности UEFI

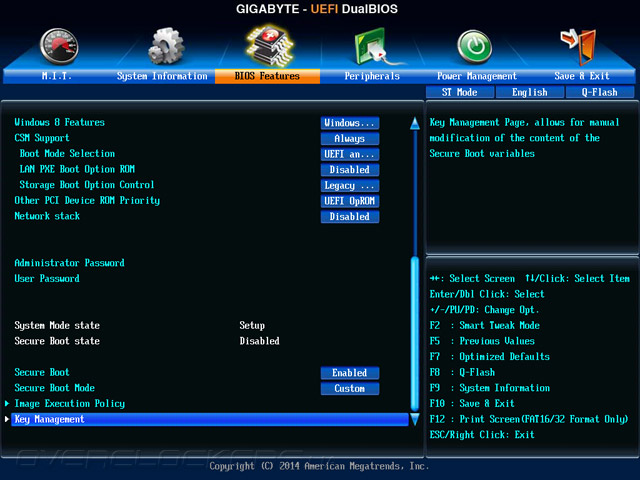

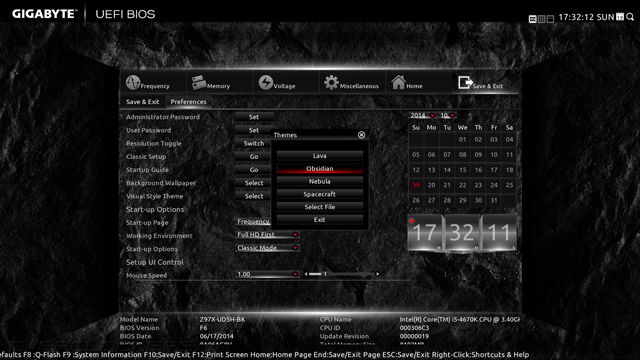

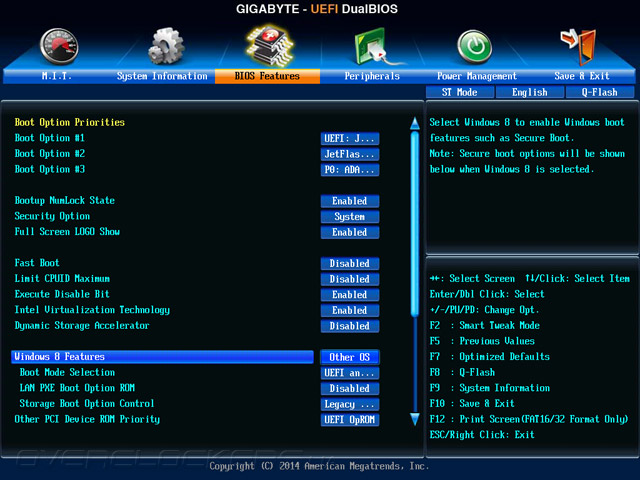

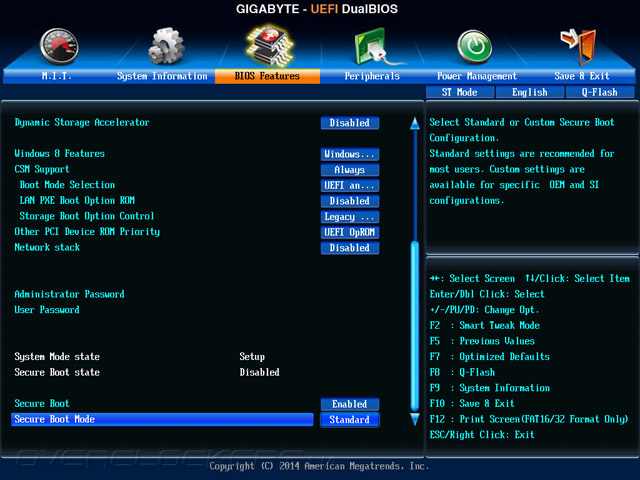

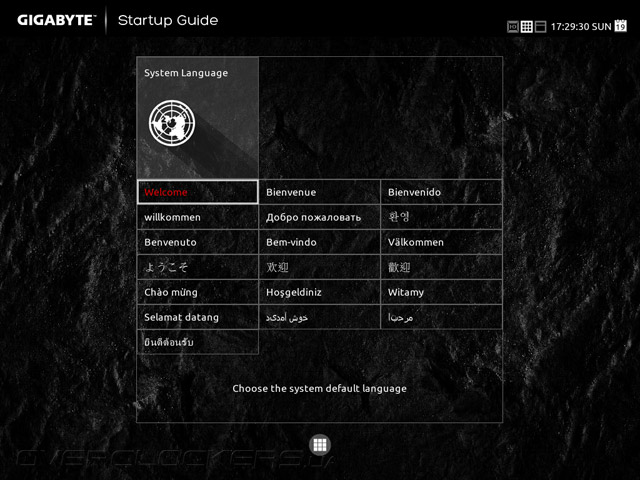

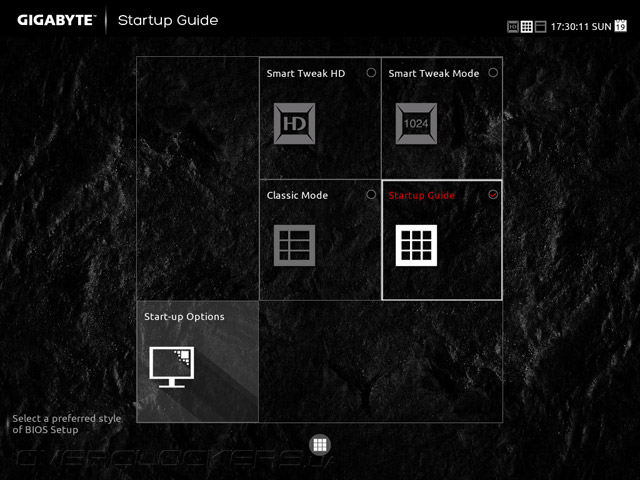

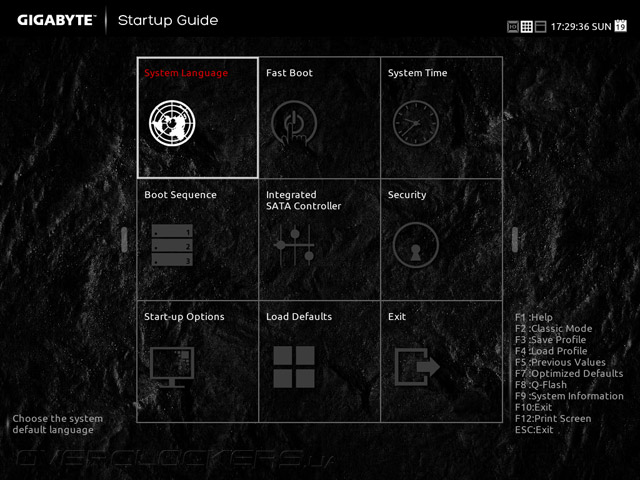

Нужды в проведении процедуры обновления микрокода не было, поскольку самая актуальная версия уже была на борту платы. Наконец я смог лицезреть тему оформления Obsibian как установленную по умолчанию. Startup Guide предлагает пользователю выбрать локализацию интерфейса, правильно установить дату и время, определиться с типом отображения UEFI.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

Smart Tweak Mode позволяет работать при помощи мыши в моменты экспериментов с разгоном системы. Содержимое меню идентично таковому из раздела M.I.T. при классическом режиме работы с интерфейсом. Кроме предложенной изначально цветовой схемы, доступны для выбора дополнительные три, заготовленные производителем.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

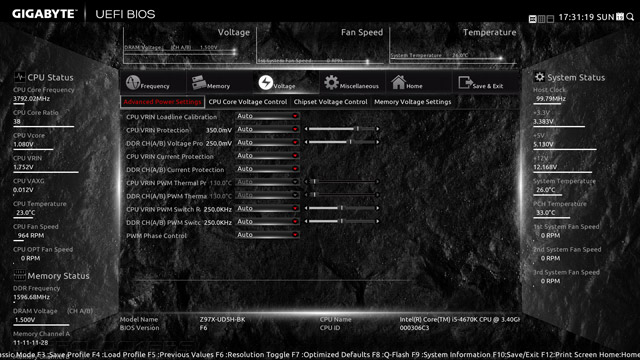

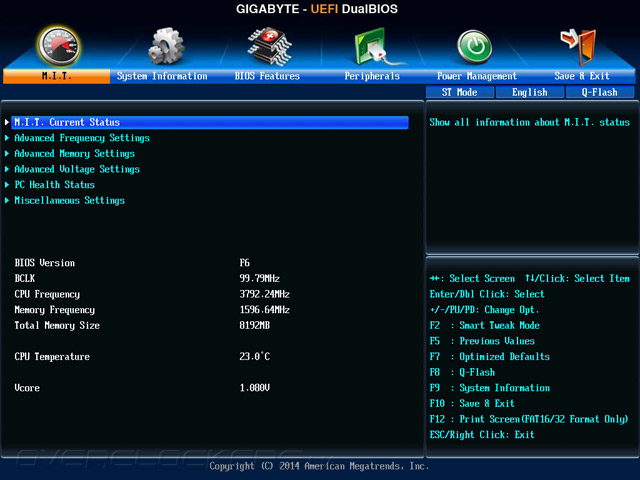

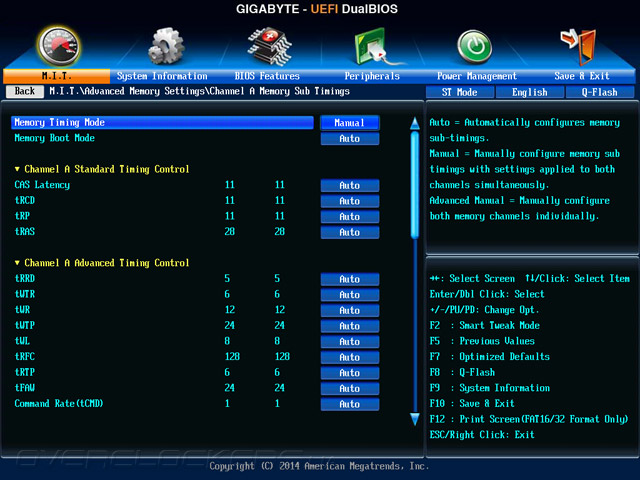

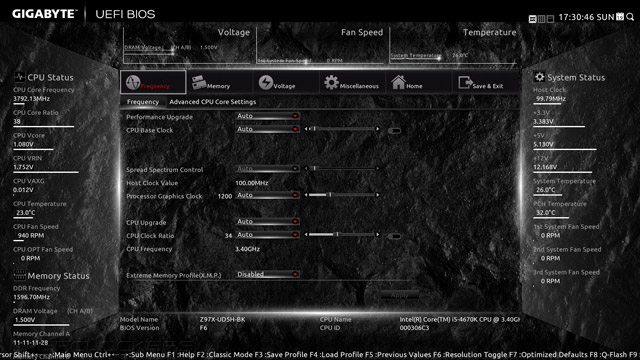

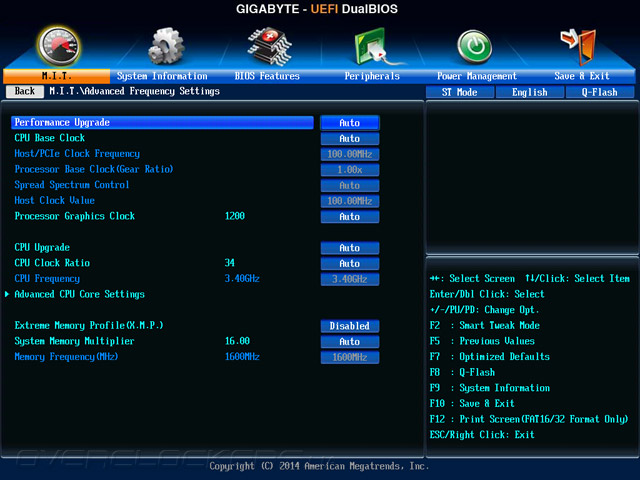

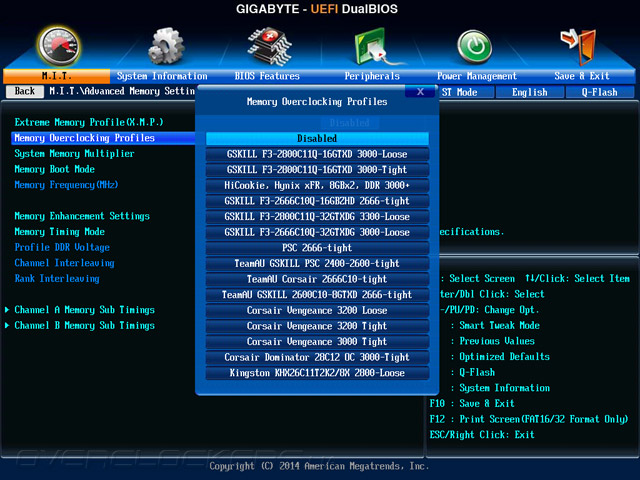

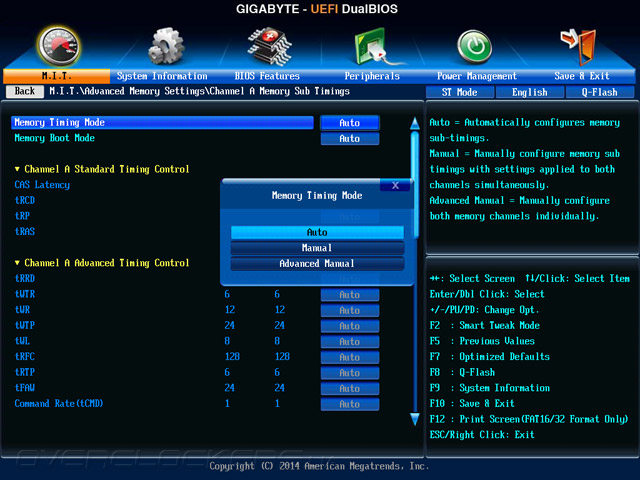

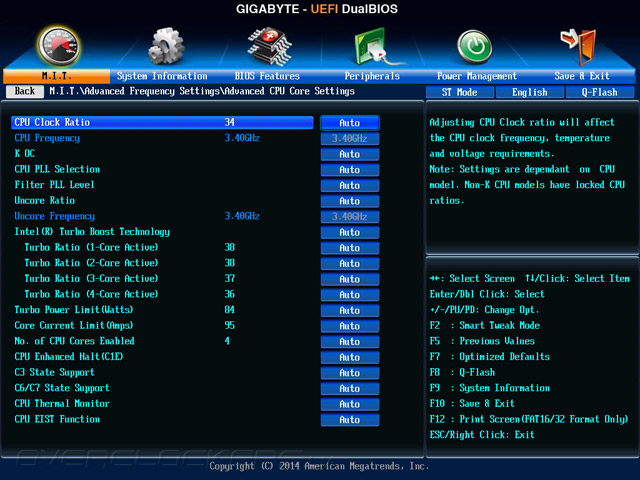

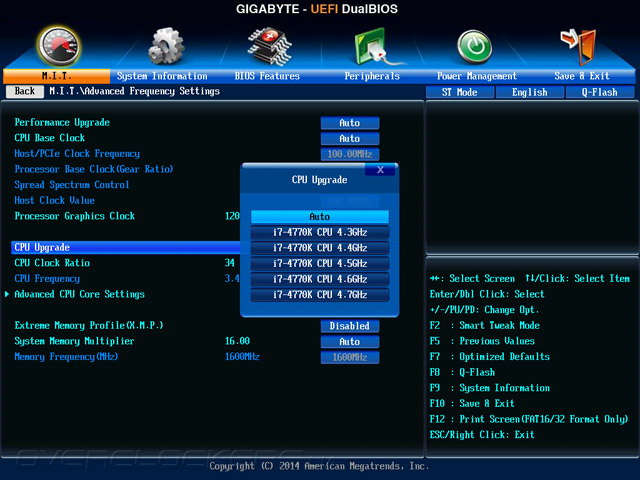

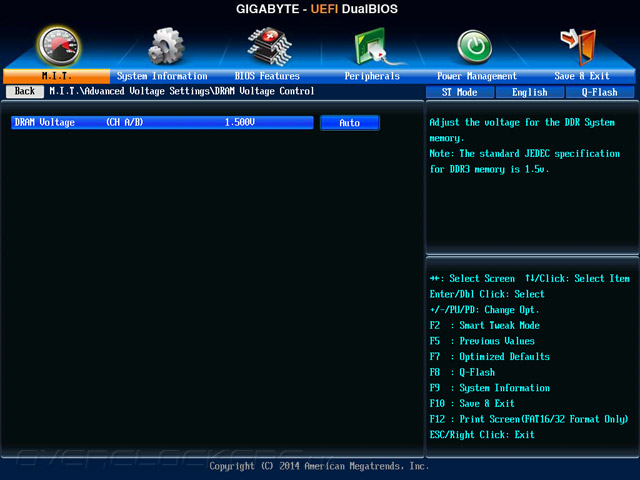

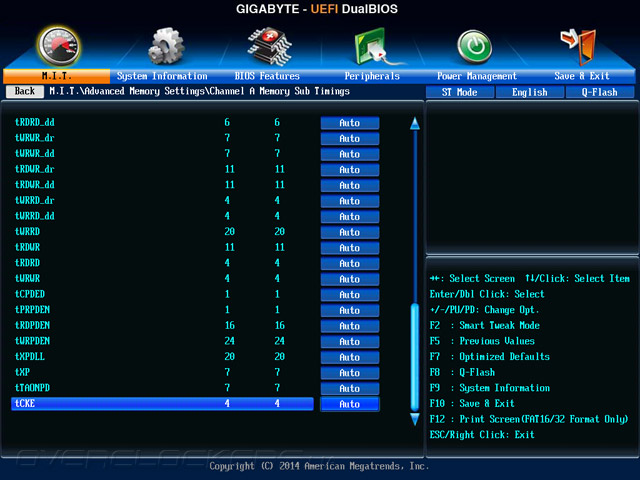

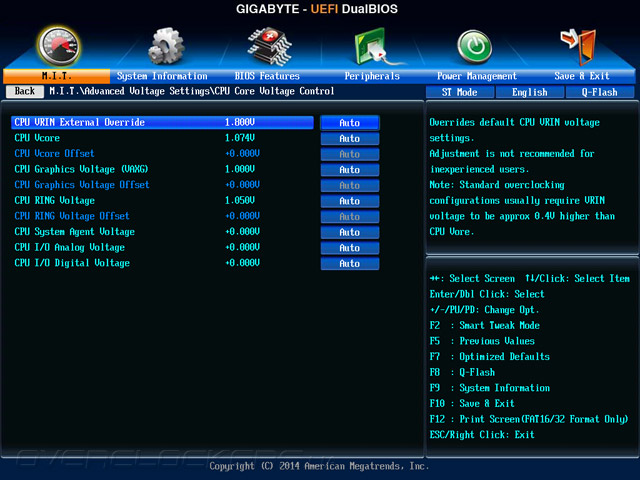

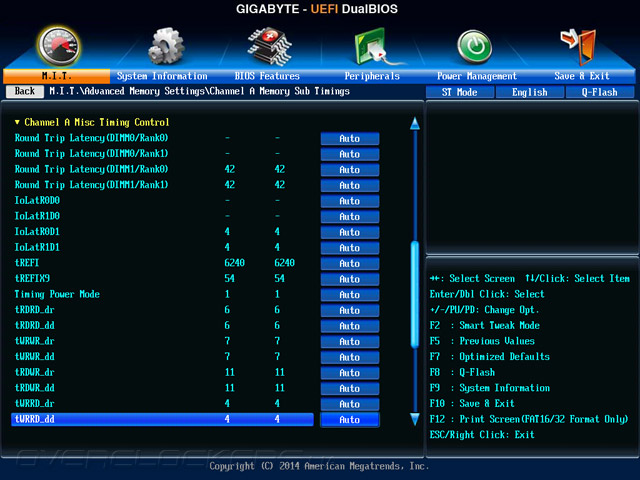

Наполнение раздела M.I.T. оказалось абсолютно идентичным родственному разделу из состава UEFI GA-Z97X-Gaming 7. Набор инструментов достаточен для любого разгона системы в рамках схемы использования компьютера как рабочего инструмента. В том числе, не позабыты и готовые наборы для активации сценариев, влекущих моментальное увеличение быстродействия ПК без вмешательства пользователя в какие-либо настройки.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

Весь набор наиболее важных параметров собран в таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,32 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,4 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/Low/Medium/High/Turbo/Extreme
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28
8–29,33
2
2,66
DRAM Voltage (В) 1,15–2,10 0,005
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,8 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

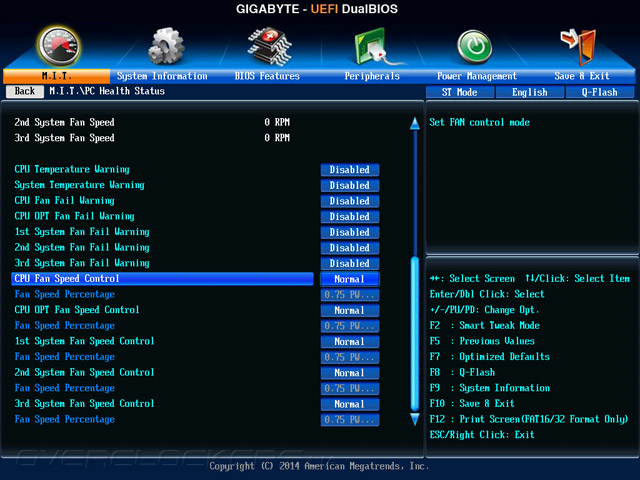

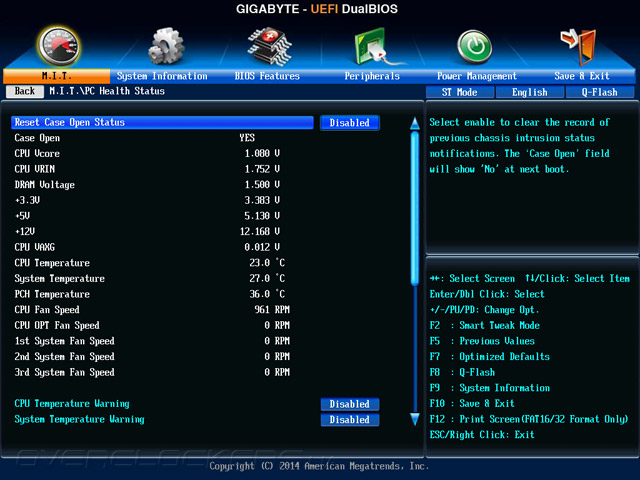

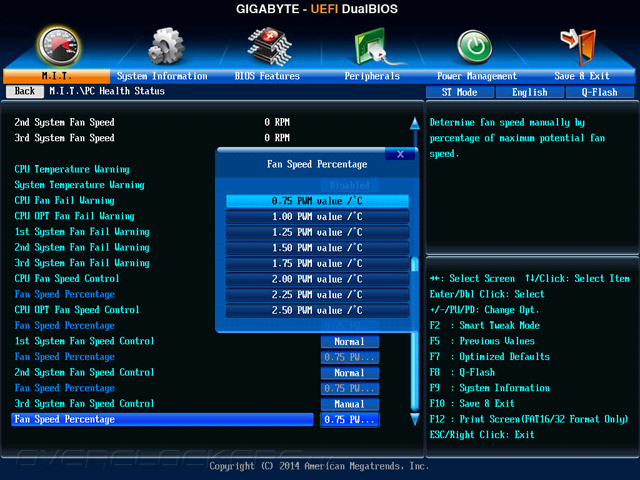

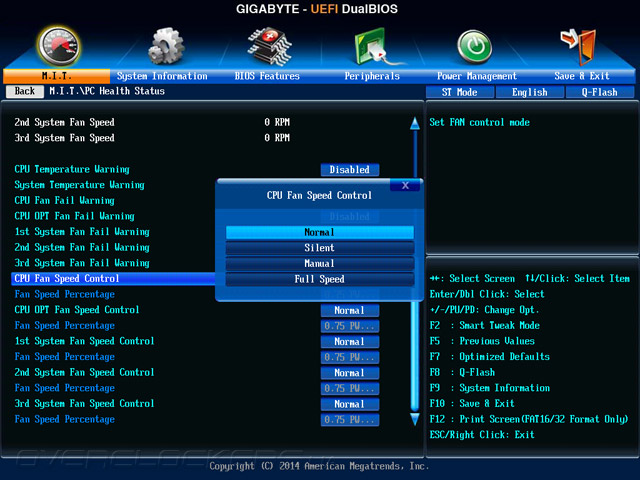

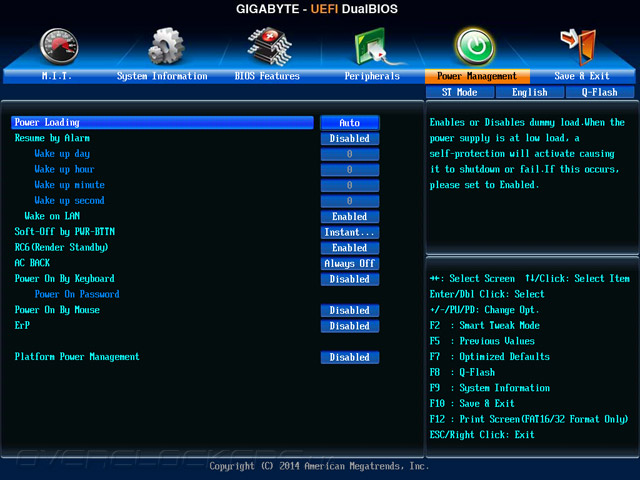

PC Health Status предоставляет сведения об основных системных напряжениях, а также здесь находится механизм по управлению пятью охладителями. Для каждого из них можно установить собственный алгоритм работы. Он может базироваться на трёх готовых профилях, либо на ручном способе, когда требуется задать интенсивность роста оборотов с каждым набранным градусом ЦП. Инструментарий не самый впечатляющий — куда интереснее выглядят возможности, доступные в среде фирменного ПО. Схема работы осталась неизменной: технология ШИМ используется только для первого вентилятора, а для остальных меняется питающее напряжение.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

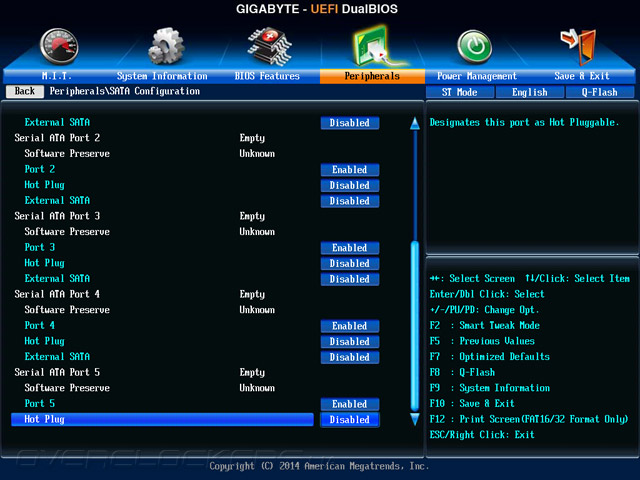

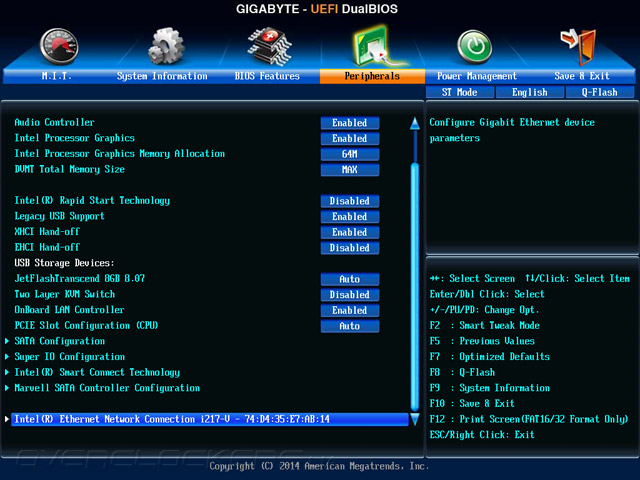

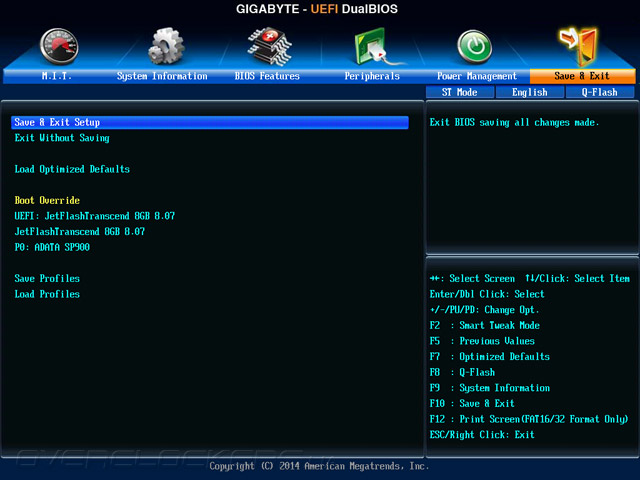

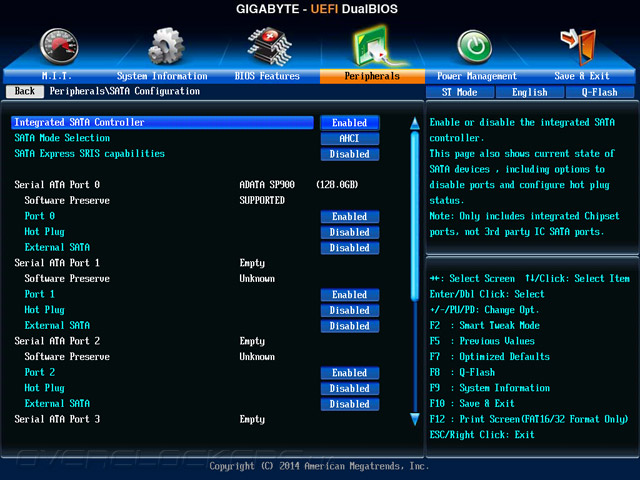

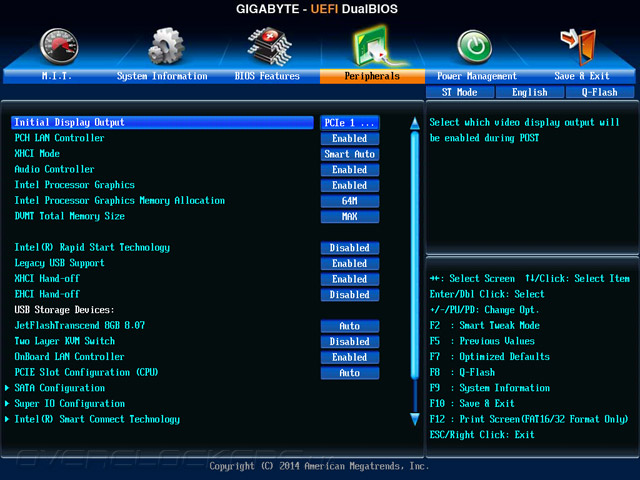

Из дополнительных способностей можно отметить возможность управления контроллером SATA производства Marvell. Чего-то особенного больше здесь нет. В наличии восемь профилей для сохранения настроек системы, как и на любой другой плате от Gigabyte.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

Небольшое замечание вызывает особенность платы по длительной подготовке ко входу в среду UEFI, тогда как сама процедура прохождения POST протекает как и на любом другом устройстве — весьма быстро. Видимо, виной этому увеличенные в ёмкости ПЗУ-микросхемы (16 МБ).


Комплектное ПО

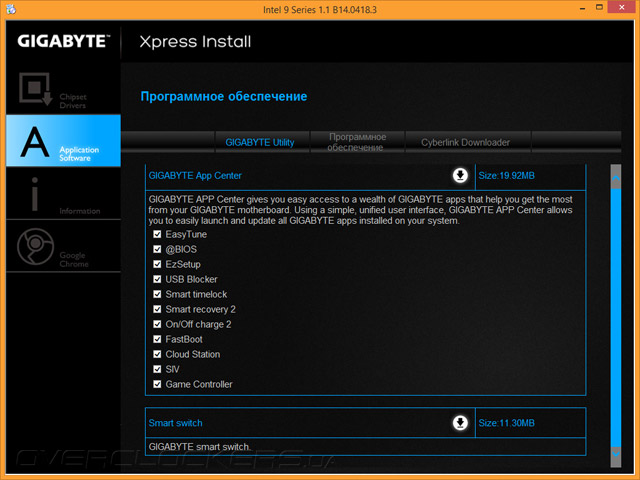

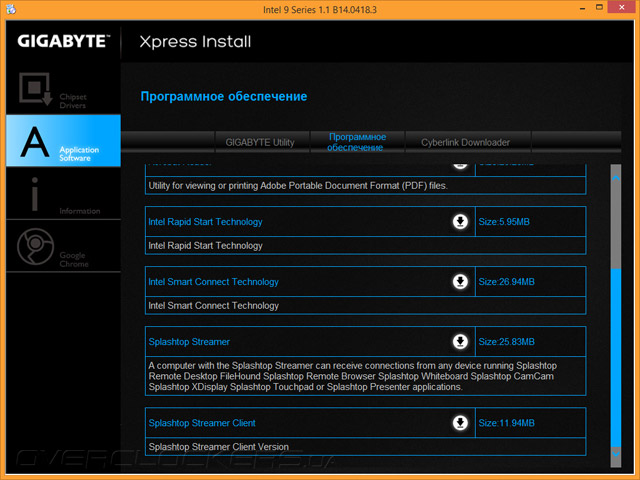

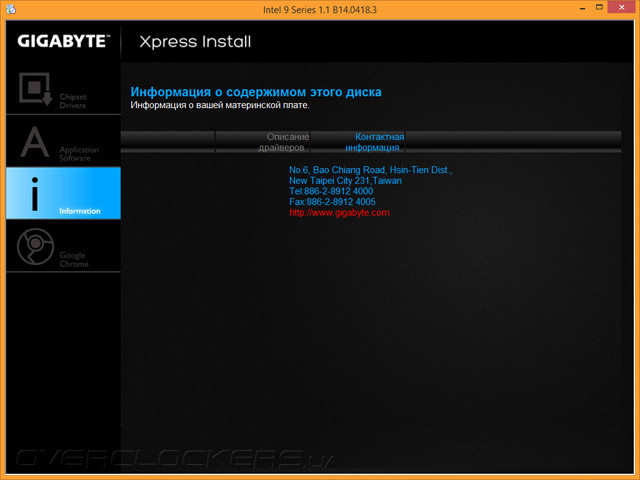

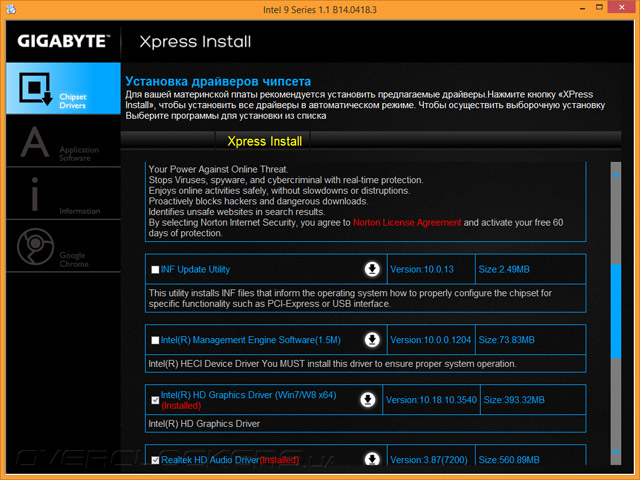

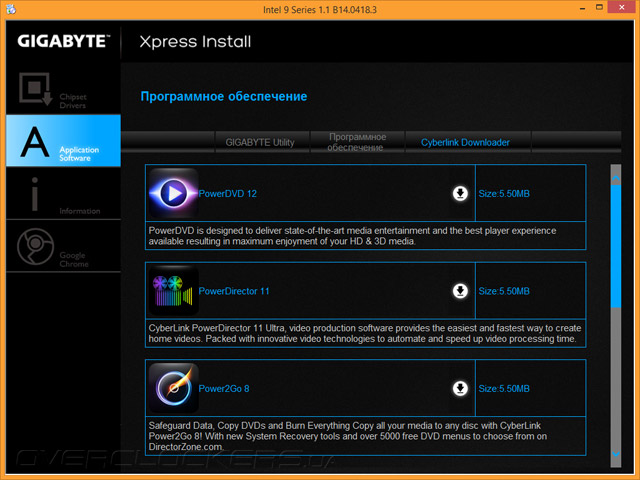

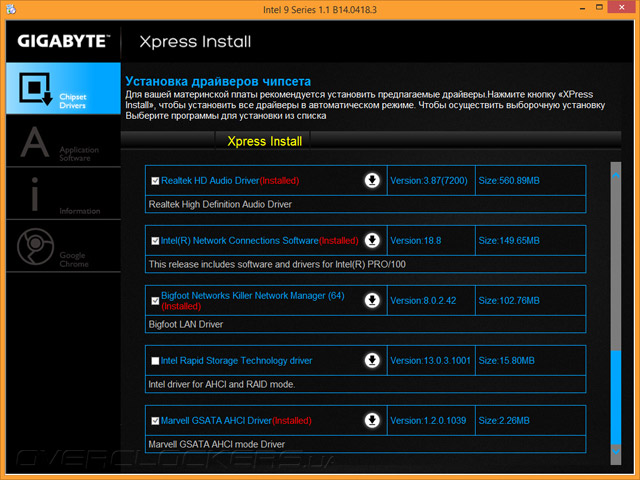

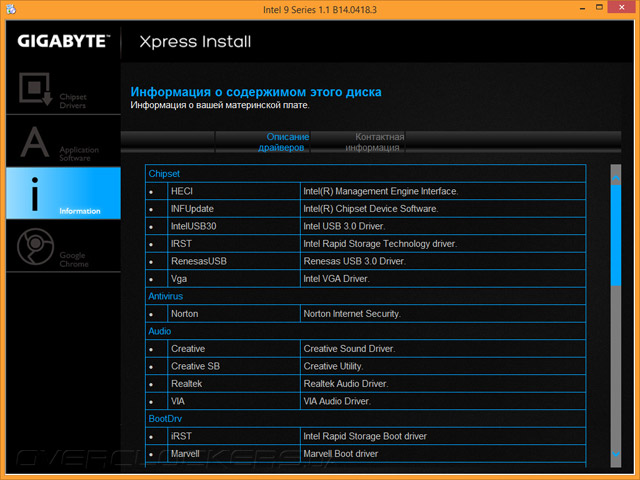

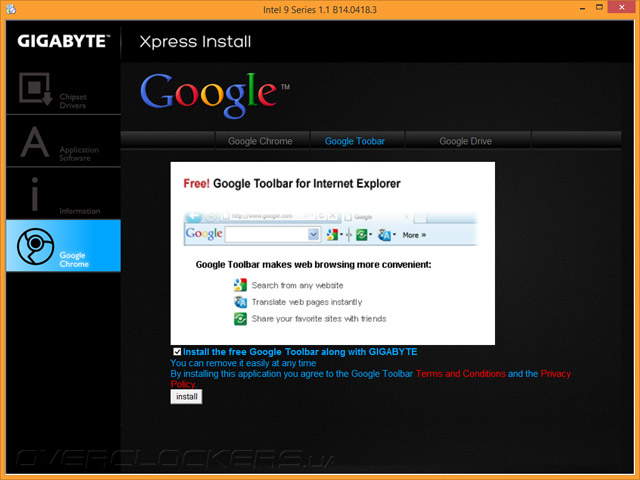

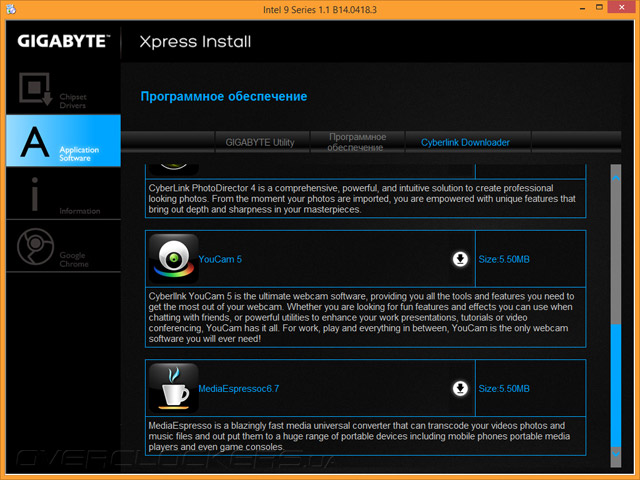

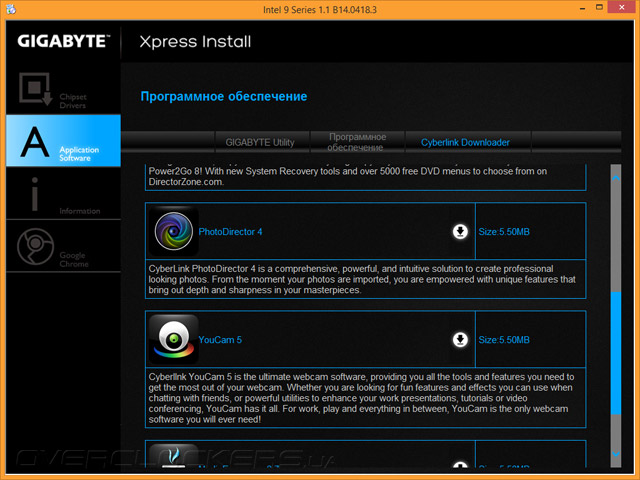

Номер сборки программного пакета и комплекта драйверов, разместившихся на диске, вероятно, достиг определённого числа, когда добавить что-либо уже нельзя. Все необходимые драйверы имеются в наличии, как и множество остальных, не имеющих конкретного отношения к текущей модели материнской платы. Какого-то бонусного ПО нет, лишь ожидаемый набор, включающий в себя и Manager по работе с Killer Network. Звуковая подсистема тоже довольствуется мастером от непосредственного производителя оборудования — Realtek.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

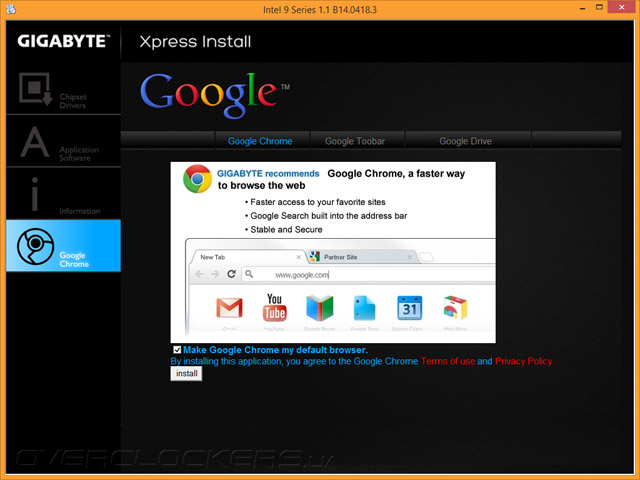

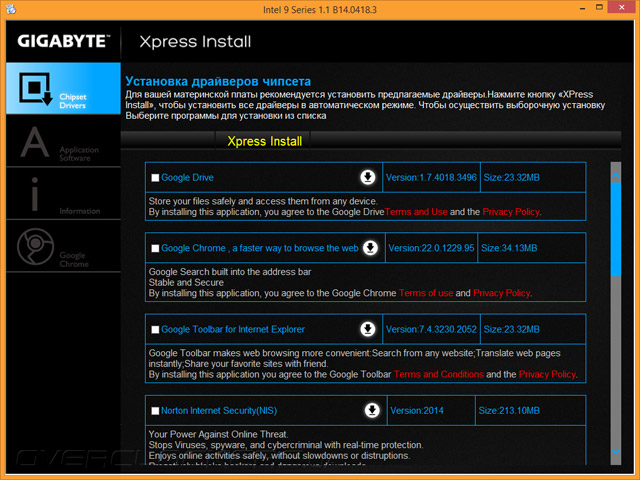

Установка как драйверов, так и программ прошла без проблем.

Gigabyte GA-Z97X-UD5H-BK

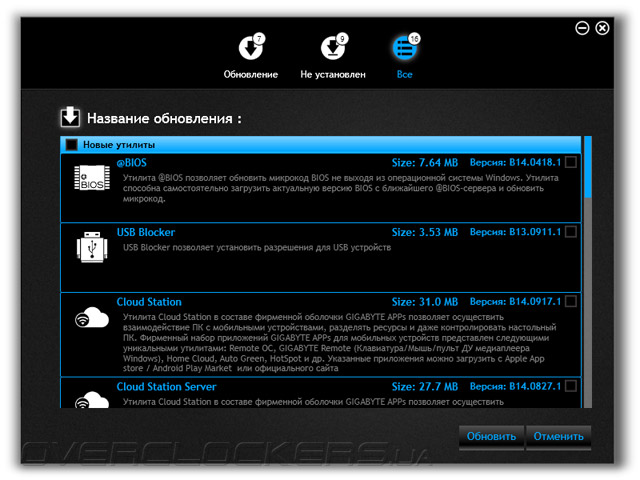

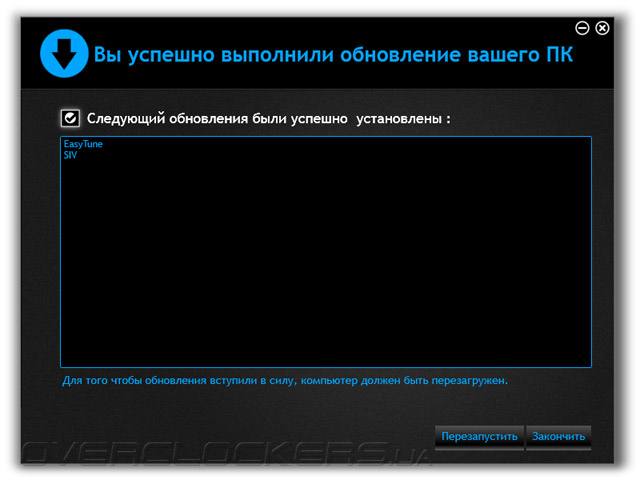

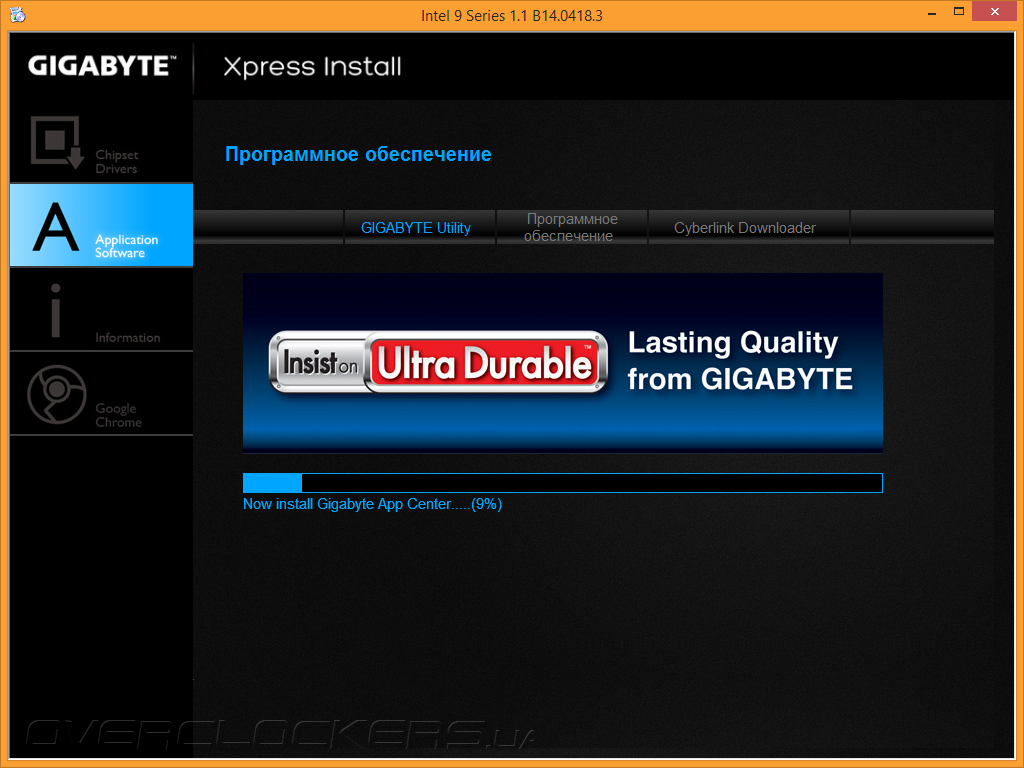

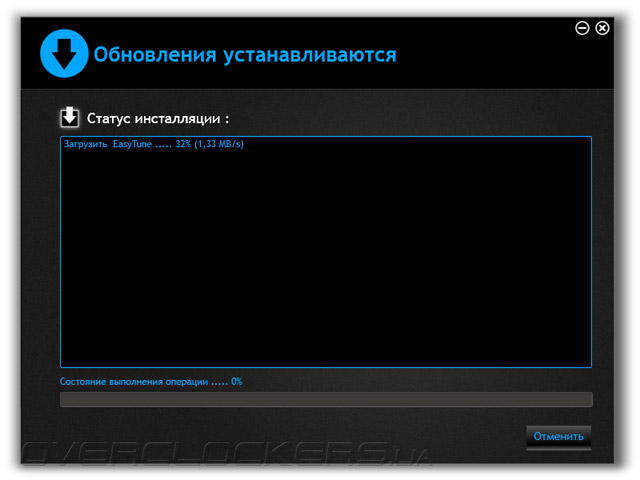

Сразу после установки App Center запускается мастер, проверяющий наличие актуальных версий фирменных утилит на серверах компании, откуда их можно без проблем загрузить и обновить.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

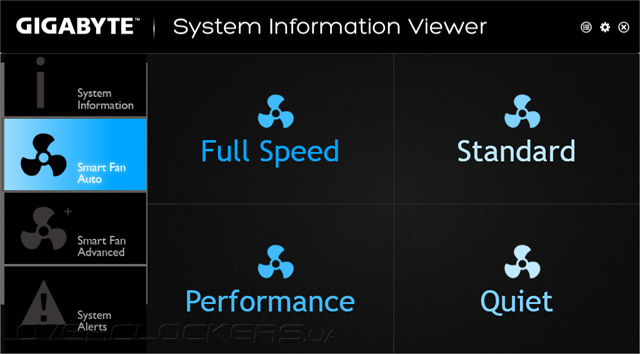

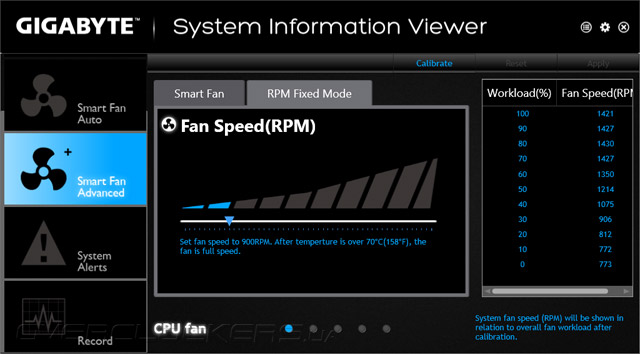

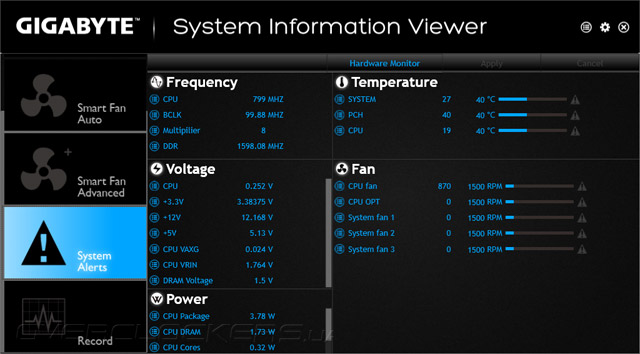

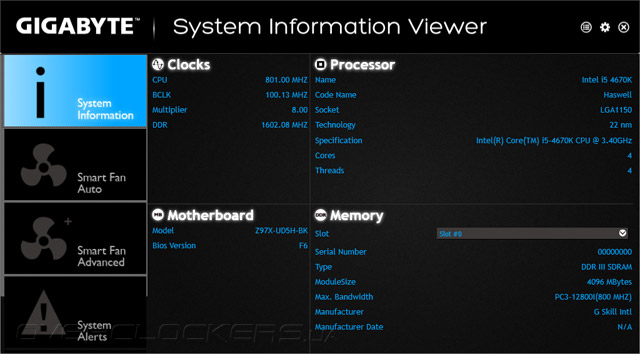

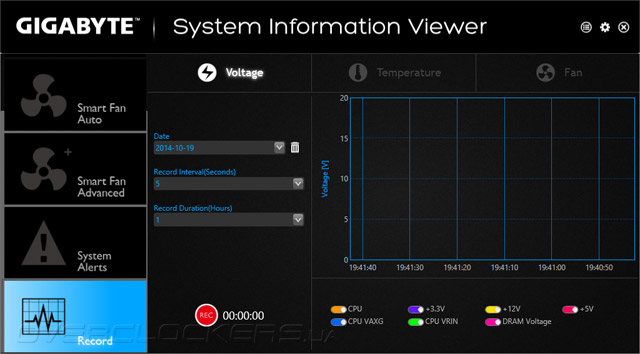

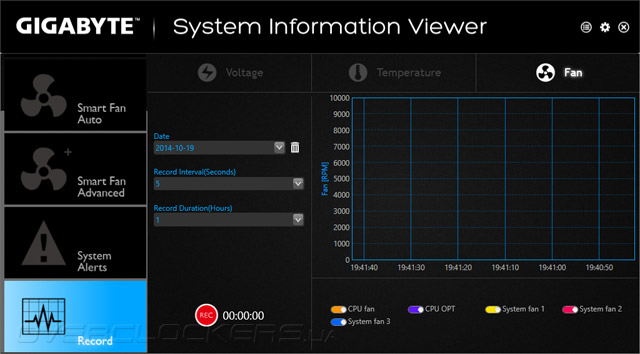

System Information Viewer корректно предоставил базовые сведения о режиме работы системы. Здесь находится модуль по настройке работы системных охладителей. Кроме традиционных готовых профилей существует расширенный режим, где можно откалибровать все вентиляторы, а после — настроить по собственному вкусу сценарий их работы. Как уже отмечалось, независимых каналов всего пять.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

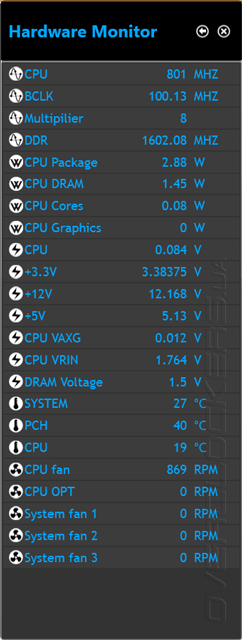

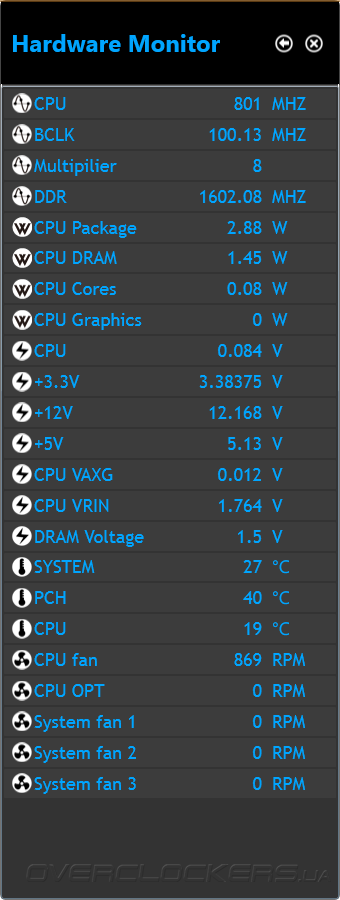

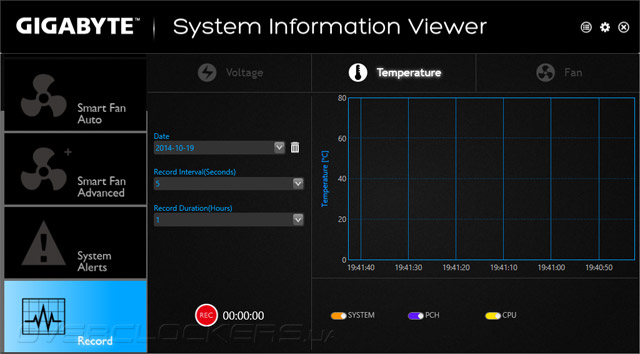

Довершает список возможностей инструмент по мониторингу за важнейшими из параметров, где можно установить «тревогу», срабатывающую в виде всплывающего окна на рабочем столе в случае выхода значения за указанные рамки. С помощью самописца можно активировать запись значений в журнал с их отображением на графике кривых, но кроме активации/деактивации избранного параметра других настроек практически нет.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

Следует знать: весь комплекс умеет сворачиваться в компактное окно, прижимающееся к правому краю рабочего стола. Такой эффект автоматически срабатывает при запуске Easy Tune. Не сказать, что список параметров исчерпывающий, и с отображением напряжения ЦП имеются проблемы.

Gigabyte GA-Z97X-UD5H-BK

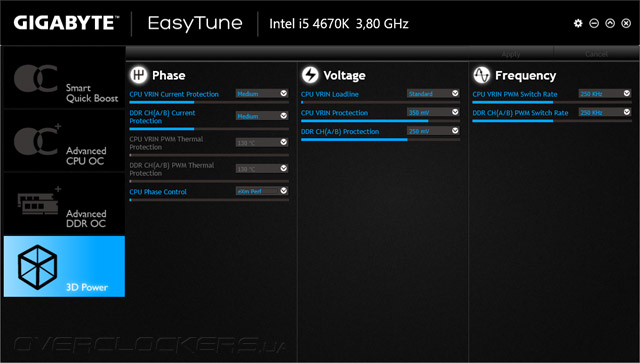

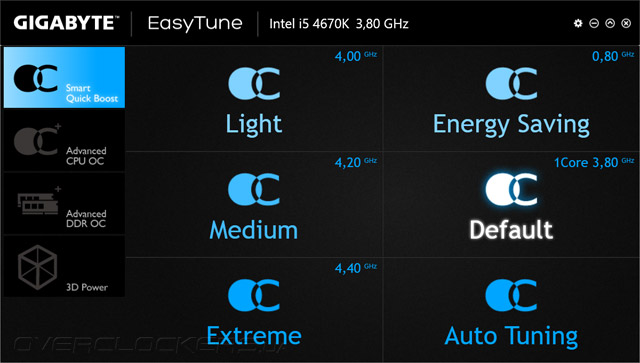

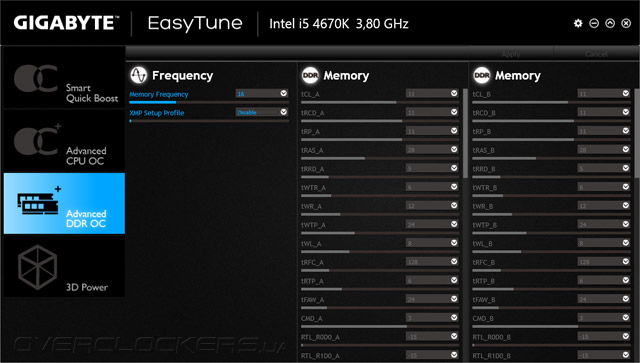

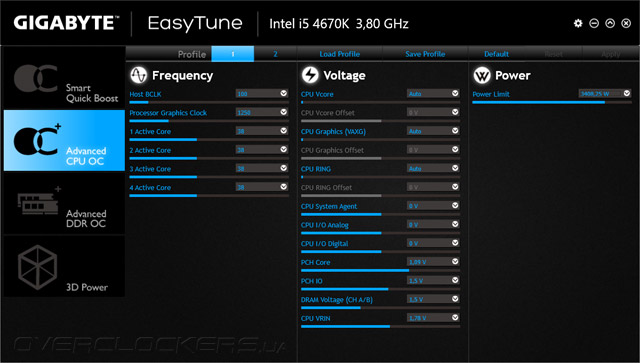

Для упрощённой процедуры настройки системы пользователю предлагается воспользоваться Easy Tune. Здесь доступны для активации несколько готовых сценариев, повышающих быстродействие системы. Остальные настройки дублируют возможности UEFI, но здесь ряд параметров отображён в явном виде, что может быть полезным при проведении собственноручного разгона.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

Для наращивания вычислительной мощность собственного ПК использование готовых профилей по разгону является самым простым путём, в особенности — для начинающего пользователя. В следующем разделе займусь изучением их поведения на практике.
