Компания Gigabyte пошла ещё дальше. В новосозданной «чёрной» серии все устройства ещё на фабрике тестируются на протяжении недели, дабы наполнить покупателя уверенностью в полной готовности платы к работе. Помимо этого, дизайнеры и маркетологи дополнительно поработали над образом новой серии, немного видоизменив комплект поставки. Рассматриваемая модель в линейке изделий стоит чуть выше GA-Z97X-Gaming 7, прежде заслужившей наши симпатии.
Звуковой подсистеме здесь уделили поменьше внимания, не добавив в ПО ничего интересного, и в аппаратной реализации также нет ничего лишнего: отсутствует подсветка и экранирующий корпус. В противовес здесь распаяны два сетевых контроллера и увеличено число гнёзд USB 3.0.
| Модель | Gigabyte GA-Z97X-UD5H-BK (rev. 1.0) |
| Чипсет | Intel Z97 |
| Процессорный разъём | Socket 1150 |
| Процессоры | Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*(OC), максимум 32 ГБ |
| Слоты PCI-E | 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4) 2 x PCI Express 2.0 x1 |
| M.2 | 1 x PCI Express 2.0 x2 |
| Слоты PCI | 2 (ITE IT8892E) |
| Встроенное видеоядро (в процессоре) | Intel HD Graphics/4400/4600/P4600/P4700 |
| Видеоразъёмы | HDMI 1.4a, DVI-D, D-Sub |
| Количество подключаемых вентиляторов | 6 (5x 4pin, 1x 3pin) |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 4 х 3.0 (2 разъёма на задней панели, Z97) 4 х 3.0 (4 разъёма на задней панели, Renesas uPD720210) 6 x 2.0 (2 разъёма на задней панели, Z97) |
| SATA Express | 1 (Z97) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z97) 2 x SATA 6 Гбит/с (Marvell 88SE9172) |
| RAID (только одна активная конфигурация) | 0, 1, 5, 10 (Z97) 0, 1 (Marvell 88SE9172) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) Texas Instruments NE5532 |
| S/PDIF | Оптический, разъём на плате (выход) |
| Сетевые возможности | Qualcomm Atheros Killer E2201 (Gigabit Ethernet) Intel I217V (Gigabit Ethernet), *No Teaming |
| FireWire | – |
| LPT | – |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Возможность подключения TPM-модуля, кнопки включения и перезагрузки, POST-индикатор, восемь пар контактов для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI |
На конечной стоимости изделия это не слишком сильно отразилось, ведь разница в цене между обозначенным прообразом не достигает и $20.
Упаковка и комплектация
На фоне предшествующей продукции, участвовавшей в цикле наших обзоров, рассматриваемая модель находится в необычной коробке черного цвета с объёмной, рифлёной поверхностью. Центральный лозунг вполне очевиден, а его расшифровка находится тут же — в правом верхнем углу.
Больше деталей находятся на обратной стороне откидной крышки, а саму плату можно увидеть в прозрачное окно.
На обратной стороне находится изображение задней панели, таблица с характеристиками, а ещё есть коллаж из основных особенностей, расписанных на фоне фото самого изделия.
В комплект поставки вошли:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- многоязычная инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- наклейки с логотипами компании (Black Edition) и Ultra Durable;
- сертификат качества изделия и пригласительный флаер на специальный сайт, регистрация там позволит участвовать в розыгрыше призов;
- заглушка для корпуса из тёмного (анодированного) металла, с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
- четыре кабеля SATA 6Gb/s в сетчатой оплётке, два из которых с Г-образным разъёмом на одном из концов;
- один гибкий мостик для организации SLI из двух видеокарт.
Немного необычный набор, приятно удививший меня.
Внешний вид
Все элементы уместились на плате обычного формата ATX. Нельзя сказать, что абсолютно все являются чёрными, но общий стиль явно стоит отписать как строгий.
Обратная часть практически полностью лишена электронных компонентов. Радиаторы крепятся при помощи винтов с ограничением прижима.
C площадью и характером исполнения охладителя системной логики никаких проблем нет. Мост не грелся выше 40 °C в ходе нагрузочного тестирования.
Набор гнёзд SATA увеличен до восьми с привлечением контроллера Marvell 88SE9172. Гнездо питания, обозначенное как ATX4P, обеспечивает дополнительной энергией слоты PCI-E.
У правого нижнего угла находится пара микросхем ПЗУ, а возле точки крепления распаяны два оранжевых светодиода, чьё свечение отображает активность конкретной единицы.
Все три полноформатных слота PCI-E могут быть использованы для создания тандема из нескольких видеоадаптеров, в этом им помогают шесть коммутаторов CBTL04083B. Хочу отметить, у этой модели все колодки для подключения системных охладителей находятся у нижней грани изделия.
Схема реализации звуковой подсистемы портирована без изменений. Кодек сопровождает операционный усилитель NE5532 производства Texas Instruments.
У правой грани находится индикатор POST-кодов красного свечения.
В верхней точке расположен блок с органами управления. Туда входят кнопки включения и перезагрузки, сброса настроек CMOS, а также пара переключателей, необходимых для ручного перехода к использованию резервной микросхемы с UEFI. Немаловажно наличие восьми групп контактов, позволяющих замерить все актуальные действующие напряжения.
Силовая подсистема выглядит очень уверенно. Место размещения сокета никаких проблем с установкой систем охлаждения ЦП и совместимостью с корпусами вызвать не должно.
Исполнение профилей радиаторов осталось неизменным; тут пара неравноценных по габаритам половин скреплена между собой тепловой трубкой. Основание каждой занимает термопрокладка толщиной около полутора миллиметров.
ШИМ-контроллер используется такой же, как и в составе GA-Z97X-Gaming 7, — IR3563B. Вообще, он является восьмиканальным, но здесь задействованы лишь шесть линий. Благодаря такому же числу драйверов IR3598 можно сделать вывод об удвоенном количестве элементов в числе каждой из шести фаз. Это два дросселя и четыре транзистора от Vishay Intertechnology — SiRA12DP.
Задняя панель укомплектована под завязку, оттого какие-либо претензии будут неуместными. Оба цифровых выхода видеосигнала традиционно дополнены конвертерами уровней — ASM1442 и PTN3360D.
Памятуя о хорошей репутации GA-Z97X-Gaming 7, полученной после прохождения тестирования, найти какие-то минусы в улучшенной её версии при общем осмотре не удалось. Оформление упаковки и комплект поставки только ещё больше улучшили впечатление о новинке.Возможности UEFI
Нужды в проведении процедуры обновления микрокода не было, поскольку самая актуальная версия уже была на борту платы. Наконец я смог лицезреть тему оформления Obsibian как установленную по умолчанию. Startup Guide предлагает пользователю выбрать локализацию интерфейса, правильно установить дату и время, определиться с типом отображения UEFI.
Smart Tweak Mode позволяет работать при помощи мыши в моменты экспериментов с разгоном системы. Содержимое меню идентично таковому из раздела M.I.T. при классическом режиме работы с интерфейсом. Кроме предложенной изначально цветовой схемы, доступны для выбора дополнительные три, заготовленные производителем.
Наполнение раздела M.I.T. оказалось абсолютно идентичным родственному разделу из состава UEFI GA-Z97X-Gaming 7. Набор инструментов достаточен для любого разгона системы в рамках схемы использования компьютера как рабочего инструмента. В том числе, не позабыты и готовые наборы для активации сценариев, влекущих моментальное увеличение быстродействия ПК без вмешательства пользователя в какие-либо настройки.
Весь набор наиболее важных параметров собран в таблицу:
| Параметр | Диапазон регулировки | Шаг |
| CPU Base Clock (МГц) | 80–333,32 | 0,01 |
| CPU PLL Selection | Auto/LCPLL/SBPLL | |
| Filter PLL Level | Auto/Low/High | |
| CPU Clock Ratio (Multiplier) | 8–80 | 1 |
| CPU Vcore (В) | 0,5–1,8 | 0,001 |
| CPU Vcore Offset (В) | –0,3…+0,4 | 0,001 |
| CPU VRIN External Override (В) | 1,0–2,4 | 0,01 |
| CPU VRIN Loadline Calibration | Auto/Normal/Standard/Low/Medium/High/Turbo/Extreme | |
| Uncore Ratio (Multiplier) | 8–80 | 1 |
| CPU RING Voltage (В) | 0,8–1,8 | 0,001 |
| CPU RING Voltage Offset (В) | –0,3…+0,4 | 0,001 |
| System Memory Multiplier | 14–28 8–29,33 |
2 2,66 |
| DRAM Voltage (В) | 1,15–2,10 | 0,005 |
| CPU System Agent Voltage (В) | –0,3…+0,4 | 0,001 |
| CPU I/O Analog Voltage (В) | –0,3…+0,4 | 0,001 |
| CPU I/O Digital Voltage (В) | –0,3…+0,4 | 0,001 |
| PCH Core (В) | 0,65–1,3 | 0,005 |
| PCH IO (В) | 1,05–1,9 | 0,005 |
| Processor Graphics Clock (МГц) | 400–4000 | 50 |
| CPU Graphics Voltage (VAXG) (В) | 0,5–1,8 | 0,001 |
| CPU Graphics Voltage Offset (В) | –0,3…+0,4 | 0,001 |
PC Health Status предоставляет сведения об основных системных напряжениях, а также здесь находится механизм по управлению пятью охладителями. Для каждого из них можно установить собственный алгоритм работы. Он может базироваться на трёх готовых профилях, либо на ручном способе, когда требуется задать интенсивность роста оборотов с каждым набранным градусом ЦП. Инструментарий не самый впечатляющий — куда интереснее выглядят возможности, доступные в среде фирменного ПО. Схема работы осталась неизменной: технология ШИМ используется только для первого вентилятора, а для остальных меняется питающее напряжение.
Из дополнительных способностей можно отметить возможность управления контроллером SATA производства Marvell. Чего-то особенного больше здесь нет. В наличии восемь профилей для сохранения настроек системы, как и на любой другой плате от Gigabyte.
Небольшое замечание вызывает особенность платы по длительной подготовке ко входу в среду UEFI, тогда как сама процедура прохождения POST протекает как и на любом другом устройстве — весьма быстро. Видимо, виной этому увеличенные в ёмкости ПЗУ-микросхемы (16 МБ).
Комплектное ПО
Номер сборки программного пакета и комплекта драйверов, разместившихся на диске, вероятно, достиг определённого числа, когда добавить что-либо уже нельзя. Все необходимые драйверы имеются в наличии, как и множество остальных, не имеющих конкретного отношения к текущей модели материнской платы. Какого-то бонусного ПО нет, лишь ожидаемый набор, включающий в себя и Manager по работе с Killer Network. Звуковая подсистема тоже довольствуется мастером от непосредственного производителя оборудования — Realtek.
Установка как драйверов, так и программ прошла без проблем.
Сразу после установки App Center запускается мастер, проверяющий наличие актуальных версий фирменных утилит на серверах компании, откуда их можно без проблем загрузить и обновить.
System Information Viewer корректно предоставил базовые сведения о режиме работы системы. Здесь находится модуль по настройке работы системных охладителей. Кроме традиционных готовых профилей существует расширенный режим, где можно откалибровать все вентиляторы, а после — настроить по собственному вкусу сценарий их работы. Как уже отмечалось, независимых каналов всего пять.
Довершает список возможностей инструмент по мониторингу за важнейшими из параметров, где можно установить «тревогу», срабатывающую в виде всплывающего окна на рабочем столе в случае выхода значения за указанные рамки. С помощью самописца можно активировать запись значений в журнал с их отображением на графике кривых, но кроме активации/деактивации избранного параметра других настроек практически нет.
Следует знать: весь комплекс умеет сворачиваться в компактное окно, прижимающееся к правому краю рабочего стола. Такой эффект автоматически срабатывает при запуске Easy Tune. Не сказать, что список параметров исчерпывающий, и с отображением напряжения ЦП имеются проблемы.

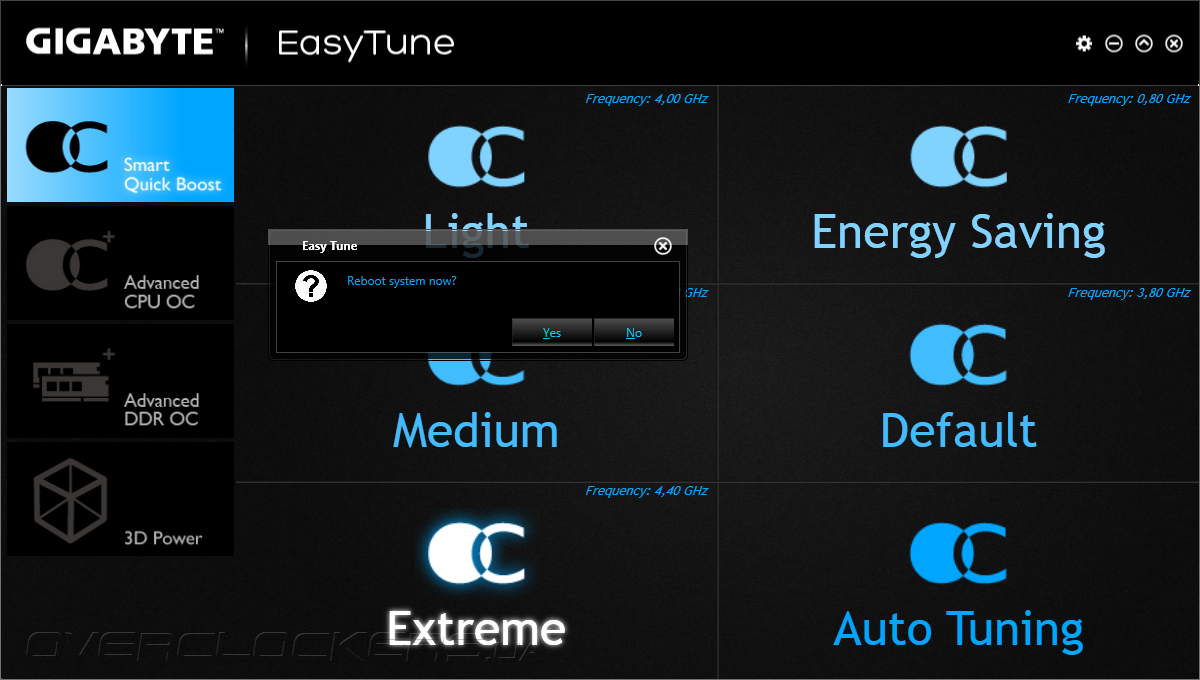

Для упрощённой процедуры настройки системы пользователю предлагается воспользоваться Easy Tune. Здесь доступны для активации несколько готовых сценариев, повышающих быстродействие системы. Остальные настройки дублируют возможности UEFI, но здесь ряд параметров отображён в явном виде, что может быть полезным при проведении собственноручного разгона.
Для наращивания вычислительной мощность собственного ПК использование готовых профилей по разгону является самым простым путём, в особенности — для начинающего пользователя. В следующем разделе займусь изучением их поведения на практике.Разгонный потенциал
Итак, первый из способов — форсирование профиля Extreme, сулящего частоту 4,4 ГГц. В составе тестового стенда используется Core i5-4670K, оснащённый модифицированной системой теплоотвода, а охлаждает его отличный кулер, поэтому работа ПК должна быть беспроблемной.
Частота и вправду составила 4,39 ГГц, без использования технологии Turbo Boost. Напряжение ЦП повысилось на 0,2 В. Разгон кольцевой шины составил 3,99 ГГц с повышением напряжения на 0,3 В. Для ОЗУ никаких мер не предпринималось.
Несложные задачи выполнялись безошибочно, а вот запуск LinX привёл к перезагрузке системы буквально в самом начале тестирования.
Следующий способ — применение интеллектуального механизма поиска стабильной частоты, имеющего название Auto Tuning. C его помощью система разогналась до 4,6 ГГц.
В этот раз Turbo Boost был активирован, то есть множитель х46 будет использоваться для самых простых задач. В типичных сценариях частота находилась в районе отметок 4390–4490 МГц. Значение напряжения изменялось на такую же величину — 0,2 В. ОЗУ вновь не разгонялась.
При проведении тестирования производительности 7-Zip система функционировала стабильно, а вот стресс-тест вновь привёл к её рестарту.
Чуть больших усилий требует активация профиля из среды UEFI. Отметка «100% Upgrade» общей картины не изменила. Частота существенно выросла — до 4,7 ГГц, а для Uncore равнялась 4,0 ГГц. Модули DRAM заработали на частоте 2133 МГц при конфигурации 11-14-14-36-1Т с повышением напряжения до 1,65 В.
Напряжение ЦП составило внушительные 1,42 В, но и это не уберегло ПК от перезагрузки при использовании LinX 0.6.5.
Выходит, в составе арсенала готовых способов разгона системы у GA-Z97X-UD5H-BK нет ничего, что может быть действительно полезным для начинающих оверклокеров.
Полные возможности системы я принялся выяснять с разгона BCLK. Воспользовавшись обычным подходом, удалось повысить опорную частоту до 176,5 МГц. Значение не слишком большое, но вполне типичное для продукции Gigabyte.
Неработоспособные параметры приводят к диалоговому окну с предложением внести правки, таким образом при работе с платой ни разу не пришлось принудительно обнулять CMOS.
Специфическое поведение устройства при запуске LinX в случае применения готовых профилей, повышающих быстродействие системы, напомнило о тестировании GA-Z97MX-Gaming 5. В тот раз пришлось серьёзно изучить особенности её поведения и возможности тонкой настройки VRM ЦП. И как оказалось, они пригодились для куда более мощной платы. Разогнав Core i5 4670K до 4,7 ГГц с повышением напряжения до 1,35 В и увеличив VRIN до 1,9 В, а частоту кольцевой шины нарастив до величины 4,4 ГГц с компенсированным напряжением 1,3 В, я получил абсолютно нестабильную систему, перезагружающуюся на восьмой секунде теста. Эти параметры являются эталонными, то есть неоднократно используемыми на многих системных платах.
Как оказалось, буквально каждый из них нуждался в тонкой подстройке, но главное внимание, безусловно, затребовал стабилизатор. Несмотря на большое число элементов в его составе, нет ни одного профиля LLC, способного обеспечить отменную стабилизацию. Наиболее стабильным напряжение остаётся при выборе отметки «High», но при этом его уровень снижается. Поэтому устанавливаемое значение нужно было задать чуть выше необходимого — 1,92 В. Extreme CPU VRIN Current Protection и немного увеличенная частота PWM Switch Rate позволила системе не уходить на перезагрузку. Другим параметром, требующим доводки, стало напряжение блока Uncore. Отчего-то большинство системных плат при установке 1,3 В повышают итоговое число до 1,35 В, тогда как с 1,2 В такого не происходит. В итоге откатиться нужно было до 1,25 В. Но самое необычное — несоответствие CPU Vcore, которое также несколько завышалось. В этом можно удостовериться как при помощи программного, так и аппаратного мониторинга. Отмечу, такой режим работы ЦП не является граничным с точки зрения его частотных возможностей, а ограничивающим фактором в дальнейшем повышении тактовой частоты выступает температура. Самовольно увеличивающееся напряжение питания приводило к перегреву буквально сразу же, а коррекция значения до 1,337 В позволила завершиться всему циклу стресс-тестов.
Технологии энергосбережения работали в полной мере. Все эти особенности вряд ли заметит конечный потребитель, настраивающий, очевидно — впервые, работу нового ЦП в тандеме с GA-Z97X-UD5H-BK. Но озвученные особенности её поведения совершенно не делают ей чести.
Температура в зоне VRM ожидаемо оказалась весьма небольшой. Наиболее горячий участок прогревался лишь до 48 °C, а верхняя грань радиаторов — всего до 37 °C. Уровень потребления электроэнергии укладывался в границы 87–305 Вт, что является обычным результатом.

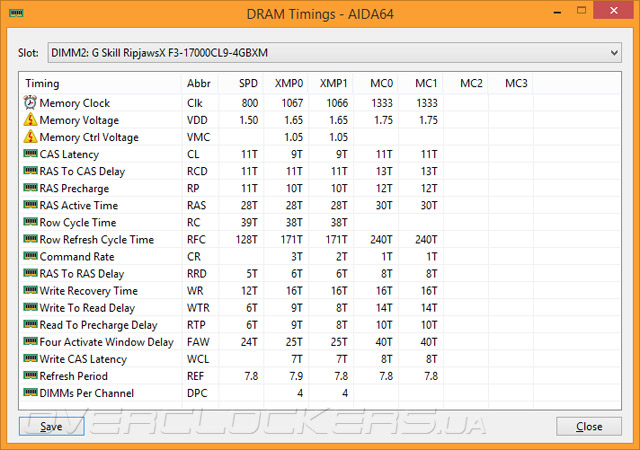

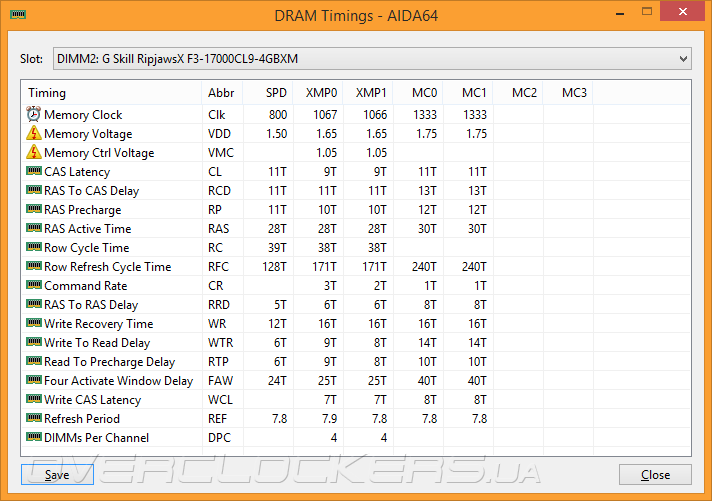

Комплект оперативной памяти удалось разогнать абсолютно без проблем, следует лишь помнить о необходимой деактивации встроенной видеоподсистемы, иначе стабильности не видать. При увеличенном до 1,75 В напряжении частота составила 2666 МГц, а конфигурация задержек имела вид 11-13-12-30-1T.
В результате всех экспериментов удалось выявить в GA-Z97X-UD5H-BK вполне дееспособный продукт, где при вдумчивом подходе к разгону можно достигнуть абсолютного максимума. Температура элементов при этом будет привлекательно низкой, а энергосбережение — действующим, и, как следствие, потребление системой — вполне адекватным. Совсем другое дело, когда для этого придётся прибегнуть к тонкой настройке модуля VRM, что в наших обзорах разгонных возможностей приходится делать крайне редко.
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i5-4670K (3,4 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
- видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
- накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: XFX XPS-850W-BES (850 Вт);
- операционная система: Windows 8.1 Pro x64;
- драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
В качестве тестов использовались следующие приложения:
- AIDA64 4.70 (Cache & Memory benchmark);
- Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
- Futuremark 3DMark 13;
- Batman: Arkham City;
- F1 2012;
- Hitman: Absolution.
| Продукт | Версия микрокода | AIDA64 | BenchDLL | PCMark 8 | 3DMark 13 |
| Gigabyte GA-Z97X-UD5H-BK | F6 | 4.70.3206 | 4.1.622-x64 | 2.0.228 | 1.3.708 |
| ASUS Z97-PRO(Wi-Fi ac) | 1304 | 4.70.3203 | 4.1.622-x64 | 2.0.228 | 1.3.708 |
| ASRock Z97 Anniversary | P1.10 | 4.60.3149 | 4.1.622-x64 | 2.0.228 | 1.3.708 |
| Gigabyte GA-Z97X-UD3H | F7 | 4.60.3129 | 4.1.620-x64 | 2.0.228 | 1.3.708 |
| ASUS Z97I-Plus | 2105 | 4.60.3124 | 4.1.620-x64 | 2.0.228 | 1.3.708 |
| Gigabyte GA-Z97X-Gaming 7 | F6 | 4.60.3110 | 4.1.611-x64 | 2.0.228 | 1.3.708 |
| ASUS Maximus VII Gene | 1002 | 4.50.3040 | 4.1.611-x64 | 2.0.228 | 1.3.708 |
| Gigabyte GA-Z97MX-Gaming 5 | F4 | 4.50.3034 | 4.1.611-x64 | 2.0.228 | 1.3.708 |
| MSI Z97 MPOWER | V1.3 | 4.50.3019 | 4.1.611-x64 | 2.0.228 | 1.3.708 |
| ASUS Z97-A | 0902 | 4.30.2954 | 4.1.611-x64 | 2.0.228 | 1.2.362 |
| Gigabyte GA-Z97X-SOC Force | F5 | 4.30.2946 | 4.1.611-x64 | 2.0.228 | 1.2.362 |
Результаты тестирования
Частота процессора при любых нагрузках достигала 3,8 ГГц, как и на подавляющем большинстве прежде протестированных системных плат.

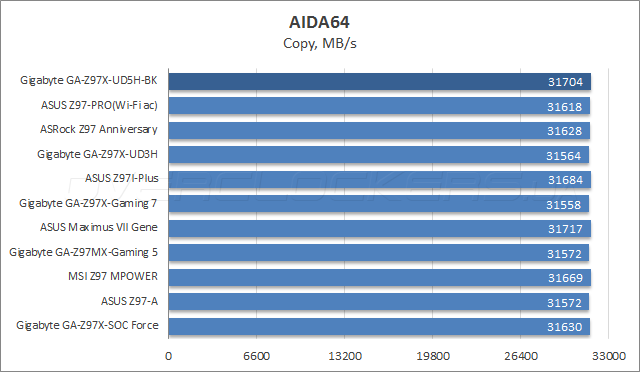

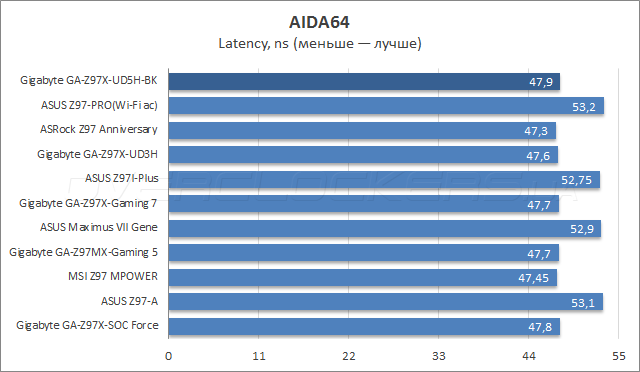

Подсистема памяти функционирует исправно.

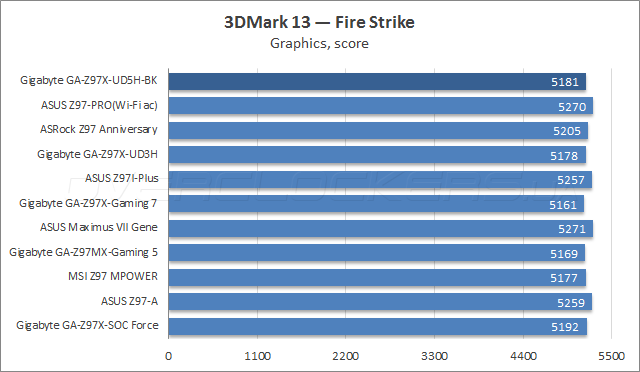

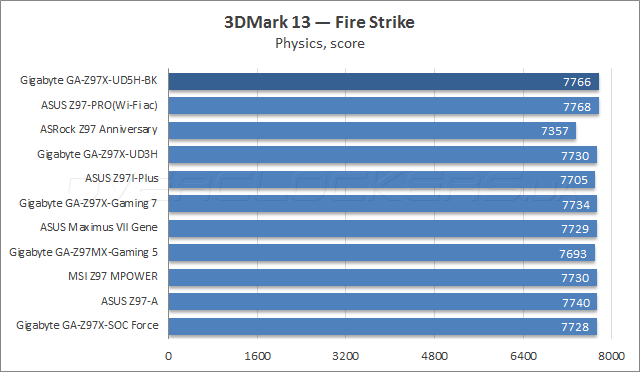

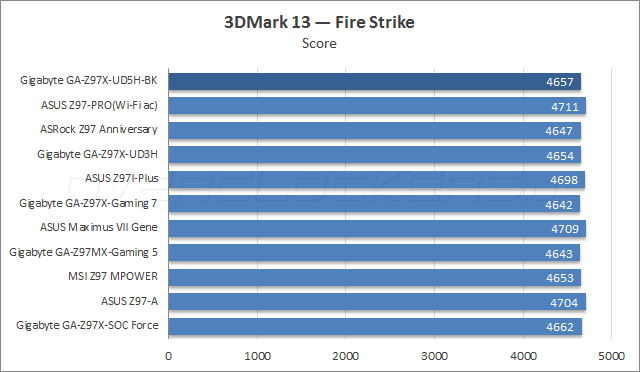

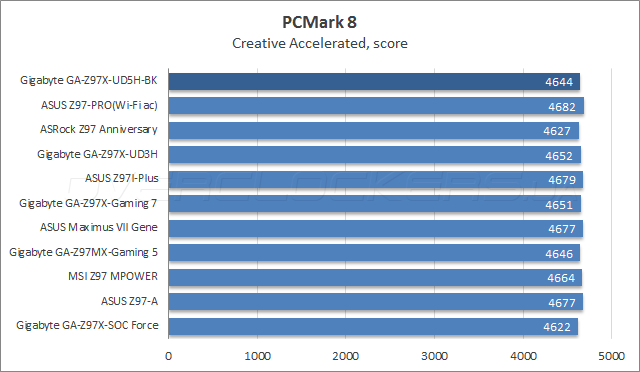

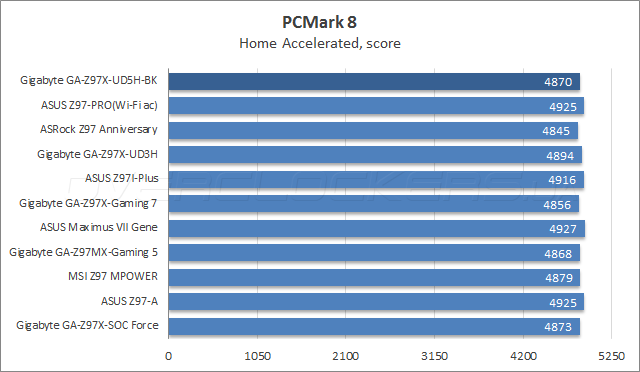

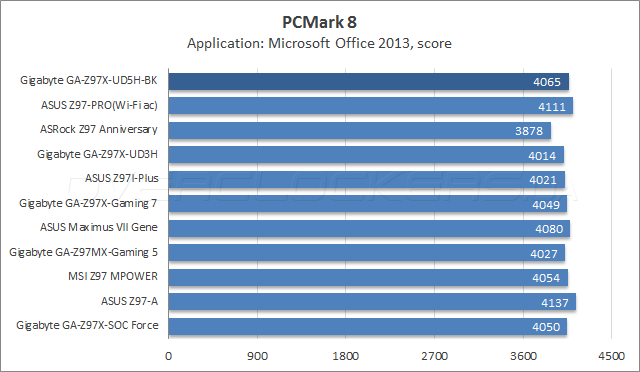

В синтетических бенчмарках рассматриваемая плата демонстрирует хорошие показатели.

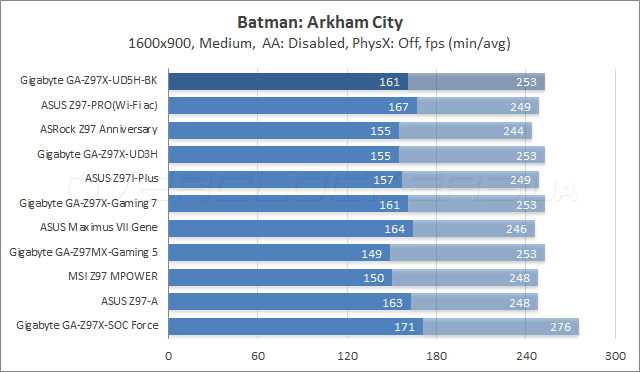

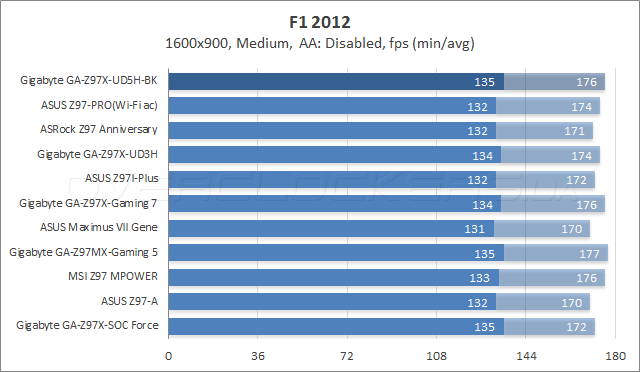

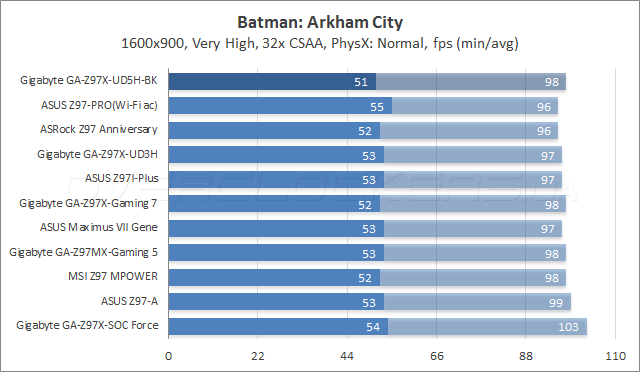

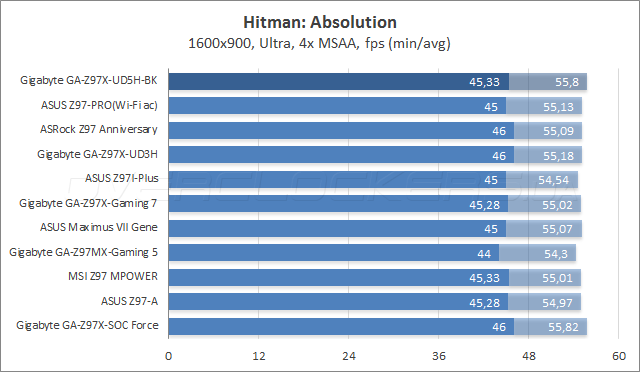

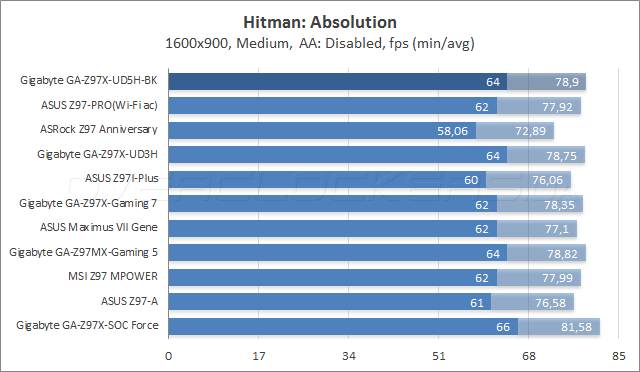

В играх испытуемая проявила себя тоже хорошо. Общее быстродействие является абсолютно типичным, ничем радикально не лучше, но и не хуже, чем у прямых конкурентов.

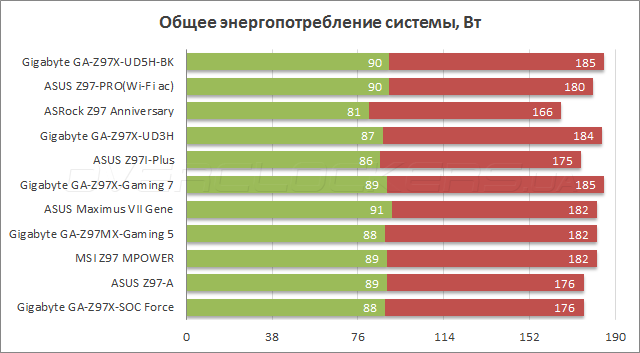

Энергопотребление системы

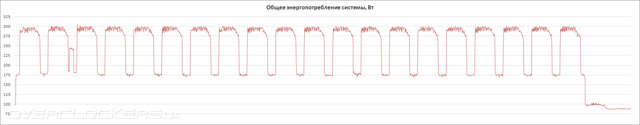

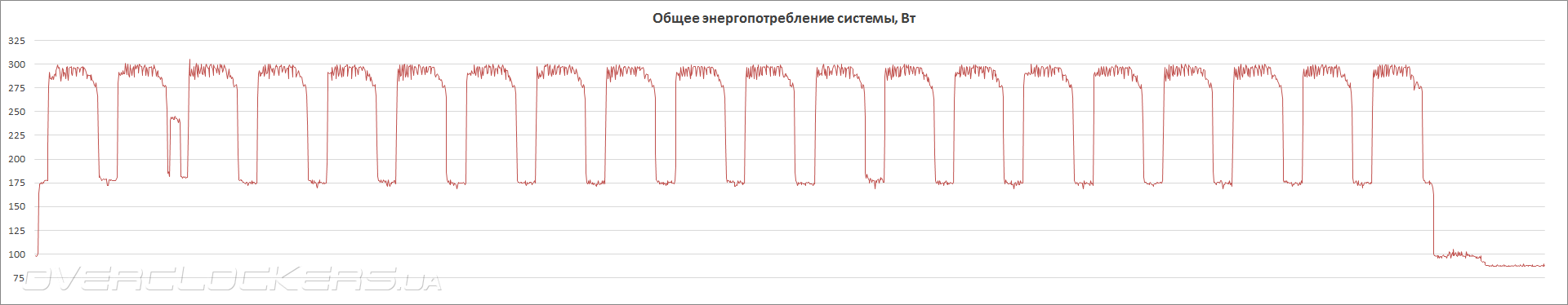

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.
Характер работы материнской платы не блещет экономичностью, но итоговый уровень не критично высокий. Традиционно, отключение встроенной видеокарты позволит отыграть около шести ватт, приблизив отметки к значениям 85–178 Вт.
Вывод
Над GA-Z97X-UD5H-BK очень хорошо поработали и дизайнеры, и маркетологи. В особенности, очень ярко проявляется её принадлежность к особой серии. Это заметно не только по элементам оформления самой платы, но и по сопутствующим деталям из комплекта поставки. Изделие из серии Ultra Durable играет новыми красками, что и говорить — побуждает к покупке.
К дизайну, оформлению и оснащению никаких вопросов нет. Каких-либо трудностей при наладке системы не было. Имеющийся набор возможностей выглядит всеохватывающе, немного уходя за грань обычного устройства для типичных потребителей, но, видимо, именно такой образ и был поставлен как цель.
Никакого бонусного программного обеспечения не предусмотрено, это прерогатива игровой и оверклокерской серий материнских плат. Но, в целом, фирменных утилит, как от Gigabyte, так и от непосредственных производителей компонентов, должно быть достаточно для настройки и успешной эксплуатации системы.
Небольшие вопросы возникли при разгоне. Фирменные механизмы, упрощающие процедуру, оказались не полностью работоспособными. Благо, самостоятельно занявшись ним, можно достигнуть полной отдачи от компонентов. В некоторых аспектах, в особенности — при разгоне ЦП, потребовалось потратить немного больше времени, чем всегда. Но все этапы контролируемы, причём как при помощи ПО, так и на аппаратном уровне, ведь плата обладает группой контактных площадок, где можно замерить восемь действующих напряжений. Этого вполне достаточно для толковой настройки. Запас прочности компонентов, а также используемые охлаждающие конструкции позволят пользователю не беспокоиться о высоких температурах. Поэтому для людей, сторонящихся современных трендов «геймерских» систем, GA-Z97X-UD5H-BK может стать вполне подходящим решением для сборки нового ПК.
