Обзор материнской платы Gigabyte GA-Z97X-UD3H для процессоров Haswell

Разгонный потенциал

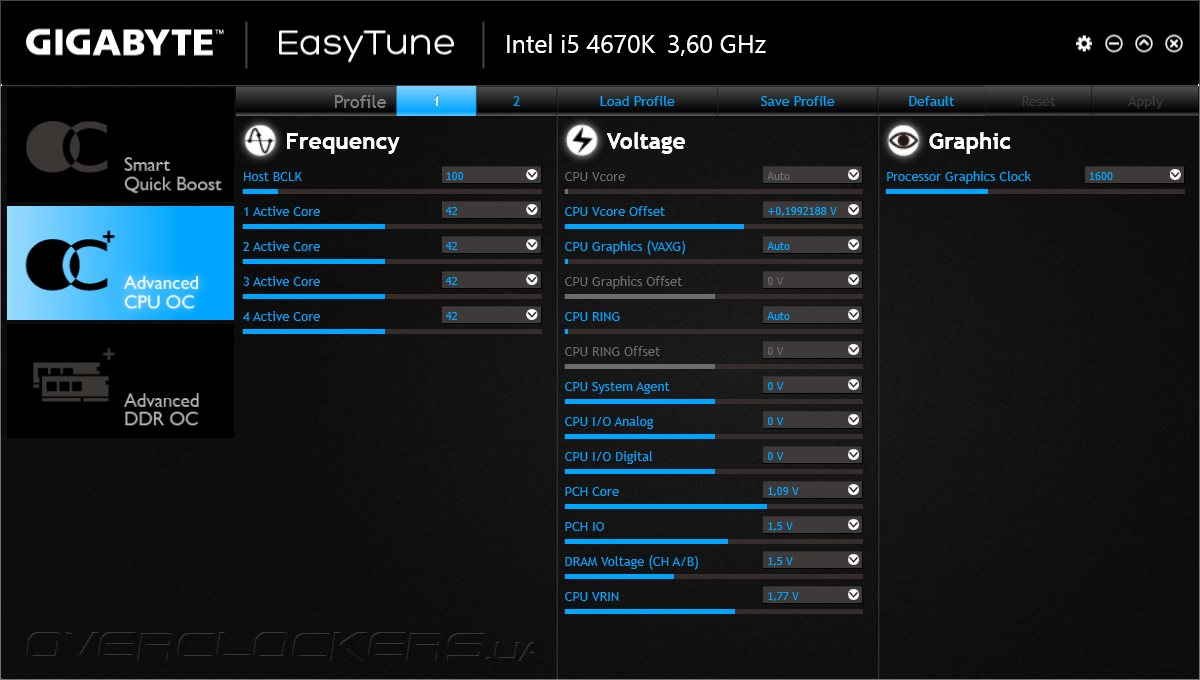

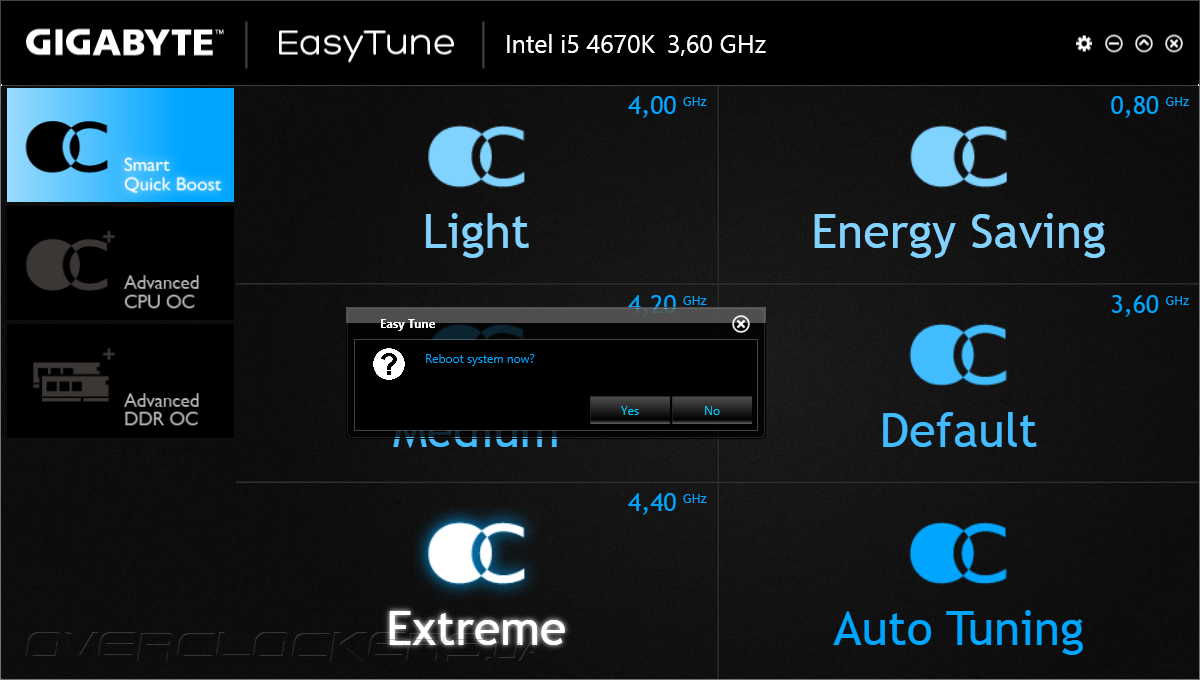

Прежде всего хочется испробовать готовые профили, предусмотренные производителем, их активация не составляет особых трудностей даже для неподготовленного покупателя. Начну с EasyTune, где проверяться будет прежде успешно себя показавший в деле профиль Extreme.

Gigabyte GA-Z97X-UD3H

В итоге напряжение на вычислительном блоке ЦП повысилось на 0,2 В, а для кольцевой шины — на 0,3 В. Частоты соответственно выросли до 4,4 и 4,0 ГГц. Более ничего не менялось, особенно странно выглядит работа в штатном режиме оперативной памяти.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Несложные тесты системой успешно выполнялись, а с LinX 0.6.5 всё оказалось иначе. Температура процессора превысила граничный рубеж в 99 °C, что означает активацию троттлинга. При этом в составе стенда использовался модифицированный экземпляр Core i5-4670K. Прежде, при обзоре GA-Z97X-Gaming 7, температура не доходила до этой черты; здесь же такое поведение, вероятно, связано с плохой стабилизацией VRIN, либо же комнатная температура оказалась немного выше, чем тогда.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Другой механизм, доступный в среде EasyTune — Auto Tuning. На сегодня известно два сценария развития событий. Старшие системные платы после довольно короткого этапа тестирования останавливаются на отметке 4,6 ГГц, являющихся верхним значением для Turbo Boost, а остальные намного дольше тестируют систему, после чего заявляют о достижении частот, превышающих 5 ГГц. Именно к числе последних и относится нынешняя гостья.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

На практике речь идёт о намного более скромном числе — 4200 МГц, но совершенно «честном», не меняющемся в зависимости от типа нагрузки на систему. Для Uncore происходит повышение частоты до 4,0 ГГц, но напряжение этого узла остаётся штатным, лишь для ядер оно, как и в только что изученном готовом профиле, возрастает на 0,2 В.

Gigabyte GA-Z97X-UD3H

Всё вышенаписанное действует ровно до тех пор, пока не запустить LinX. Для такой нагрузки CPU Core Voltage дополнительно повышается. Предельным значением оказываются 1,38 В. Это очень большое число, но вместе с тем, стабильность системы сомнений не вызывает. DRAM вновь не досталось внимания.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Для отметки 100% Upgrade пункта Performance Upgrade, доступного в среде UEFI, использовались прежде ещё более агрессивные настройки. К сожалению, и в этот раз всё осталось неизменным. Для частоты 4,7 ГГц, по мнению инженеров, необходимо использовать 1,42 В, а такое высокое значение неминуемо доводит процессор до перегрева.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

С этим сценарием поработали намного больше. Учли необходимость повышения частоты ОЗУ, она составляла 2133 МГц с конфигурацией задержек 11-14-14-36-1Т. В таком виде они нисколько не повторяют содержимое профиля XMP нашего набора оперативной памяти. Напряжение питания повышалось до 1,65 В. Не позабыли и про кольцевую шину. Её частота составляла привычные 4,0 ГГц. Но все эти усилия оказались напрасны, и это с учётом использования качественной системы охлаждения и заменённого термоинтерфейса на высокоэффективный у Core i5-4670K.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Получается, неподготовленный пользователь не сможет добиться максимума от своей системы в результате активации той или иной готовой преднастройки. Придётся либо разбираться во всём самостоятельно, либо — довольствоваться полумерами.

Самостоятельные изучения способностей испытуемой начались с повышения опорной частоты. И здесь неожиданно появились проблемы. Сперва я выяснил, что плата совершенно не реагирует на изменение множителя Strap. Точнее, после применения настроек она впадает в циклическую перезагрузку, которая лечится сбросом настроек CMOS. Не изменяя его и отодвигаясь чуть дальше от штатного режима работы, многого добиться так и не получилось. Итоговый результат составил жалкие 102 МГц. Даже такое нелепое число нельзя назвать гарантированно работоспособным, поскольку плата могла пройти тесты на стабильность, перезагружаться, но «холодный» старт системы уже не работал. Очевидно, инженеры абсолютно не занимались проверкой этого момента на GA-Z97X-UD3H, либо же такое поведение наоборот является следствием их сознательного вмешательства с целью урезания возможностей устройства. Подобный «рекорд» числится и в базе hwbot.org, а значит не является особенностью конкретного экземпляра.

Отрадно, что с разгоном процессора всё же особых проблем не возникло. Он заработал на не единожды проверенной отметке — 4,7 ГГц, напряжение повышалось до 1,35 В. Для блока Uncore частота составляла 4,4 ГГц. Напряжение при этом должно быть 1,3 В, но в последних обзорах удалось подметить особенность материнских плат на базе Intel Z97 отчего-то завышать его уровень относительно установленного. Поэтому я установил в UEFI значение 1,25 В, чего вполне оказалось достаточно для успешного выполнения тестовых сценариев. К сожалению, никакой возможности у GA-Z97X-UD3H для проверки действующего значения нет — ни в среде UEFI, ни где-нибудь ещё.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

ШИМ-контроллер ISL95820 в руках инженеров Gigabyte ведёт себя довольно предсказуемо, но оттого поводов для радости не добавляется. Ни один из существующих профилей не способен полноценно справиться со стабилизацией VRIN. Выбирать приходится между низким уровнем и повышением напряжения в моменты пиковой нагрузки, либо наоборот — изначально завышать его, но так, чтобы при серьёзных испытаниях действующее значение позволяло процессору функционировать без ошибок. Я выбрал первый вариант, как это уже однажды делал при тестировании G1.Sniper Z87. Форсировался профиль Turbo, а напряжение устанавливалось на отметке 1,86 В. При использовании LinX средневзвешенным значением оказались необходимые 1,9 В.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

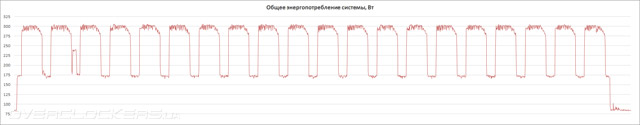

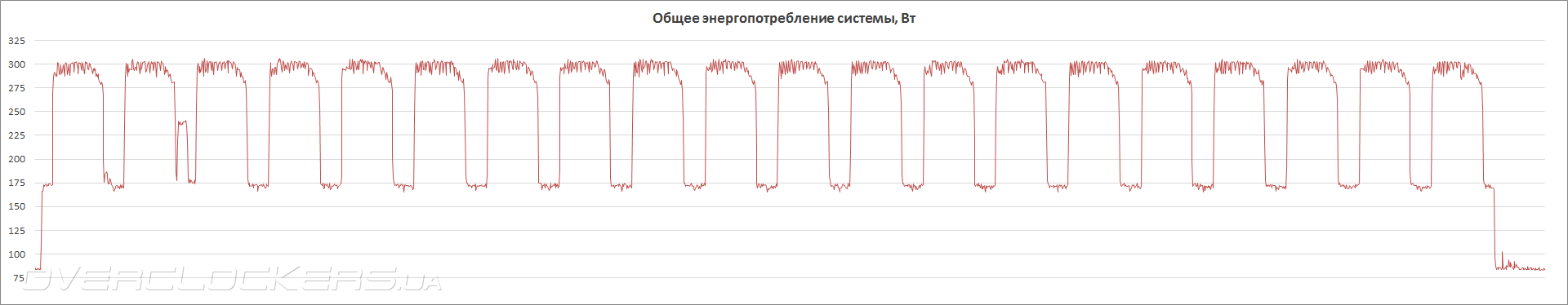

Температура в зоне VRM оказалась абсолютно такой же, как и в случае с GA-Z97X-Gaming 7. Те же радиаторы прогрелись до 50 °C, а самая горячая область платы — до 66 °C. Потребление энергии стендом было чуть ниже, видимо, из-за более скромного оснащения материнской платы. Границы составили 83–306 Вт.

Gigabyte GA-Z97X-UD3H

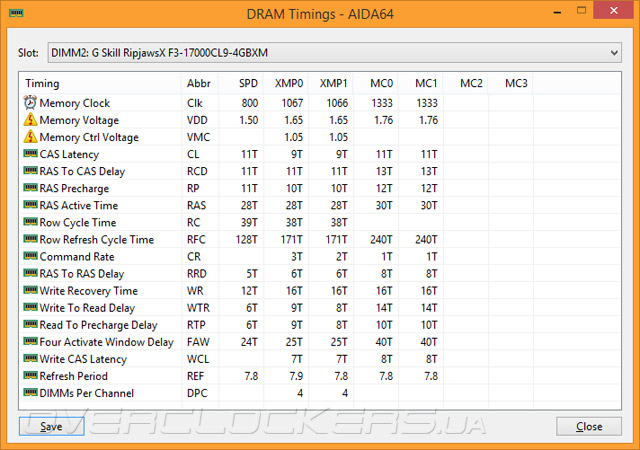

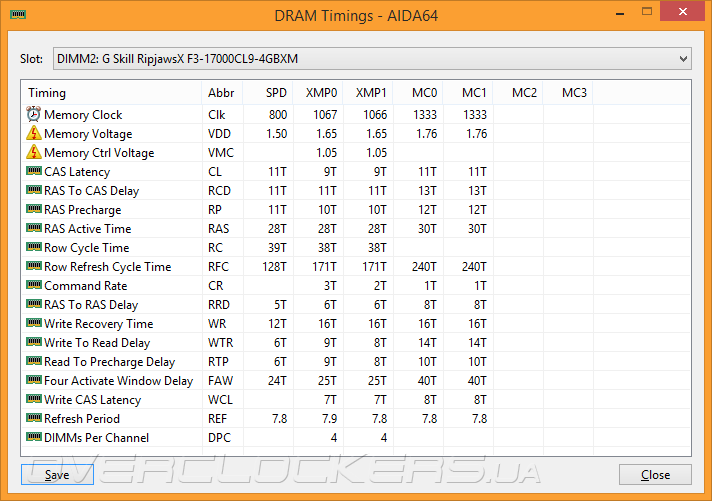

C чем вовсе не возникло проблем, так это с разгоном оперативной памяти. Для успешной работы модулей на частоте 2666 МГц с конфигурацией задержек в виде 11-13-12-30-1T необходимо лишь повысить напряжение до 1,75 В. Главное — не забыть деактивировать встроенный видеоадаптер, являющийся фирменной чертой системных плат Gigabyte.

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Вдумчивый подход к разгону компонентов позволяет добиться высоких результатов, а значит конструктивных и функциональных возможности устройства для этого вполне достаточно.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.60 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

Всем протестированным системным платам на основе Intel Z97 свойственно повышать до 3,8 ГГц частоту процессора вне зависимости от типа активной задачи, GA-Z97X-UD3H исключением тоже не стала.

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

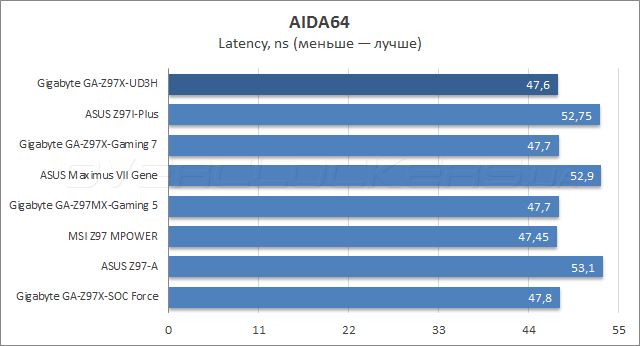

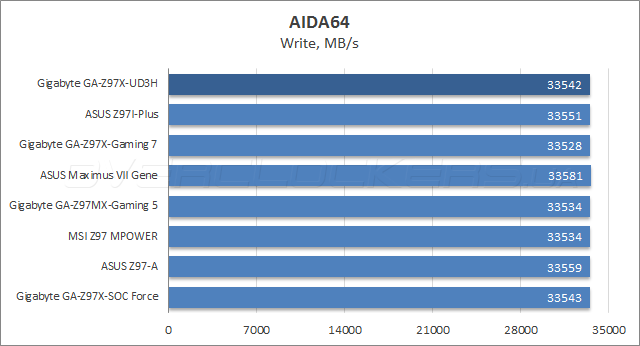

Аномалий в работе оперативной памяти выявлено не было.

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

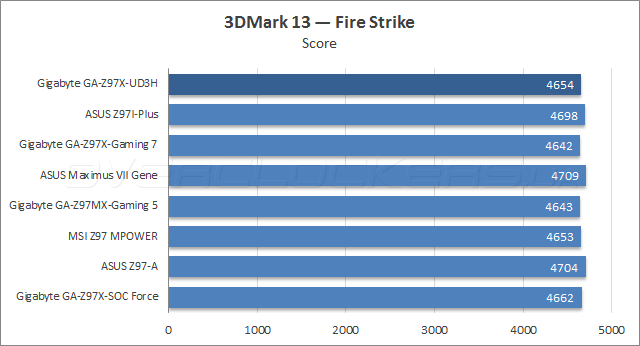

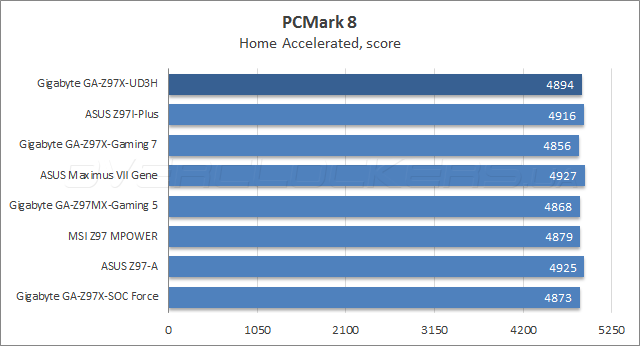

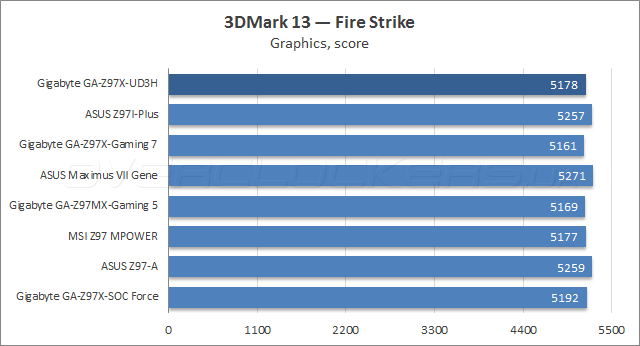

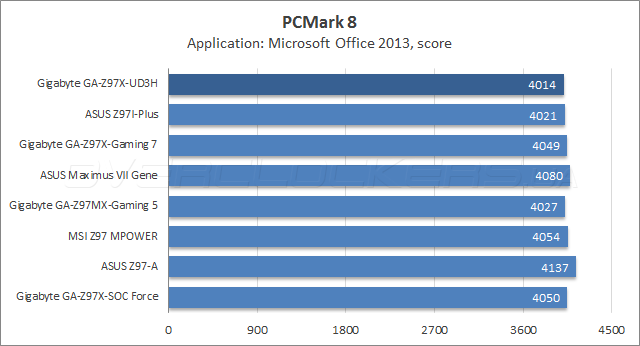

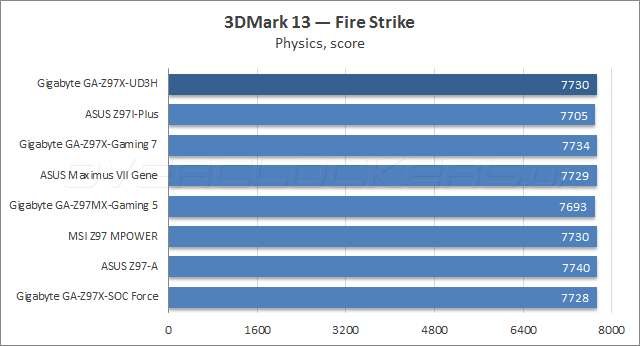

Синтетические бенчмарки отработали также без замечаний.

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

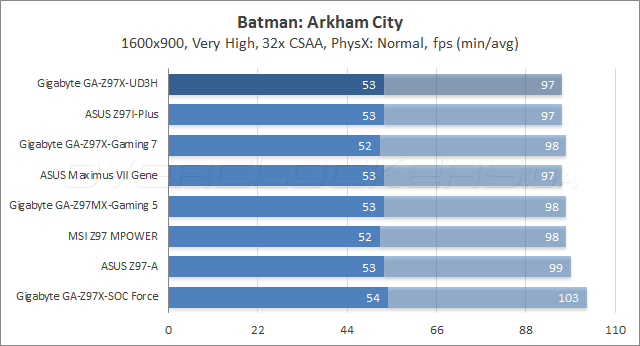

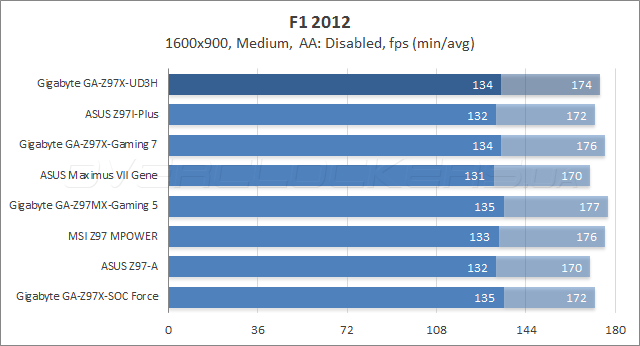

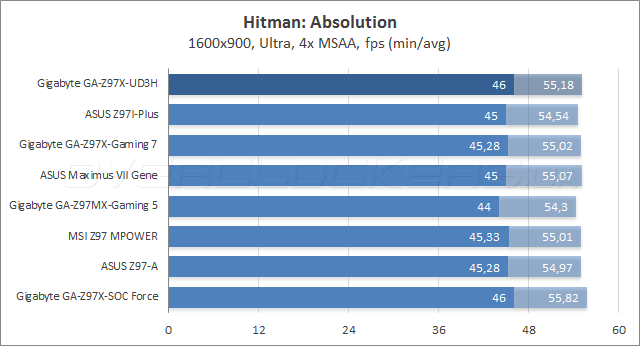

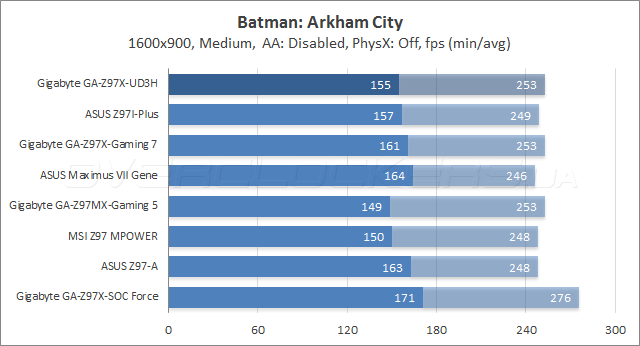

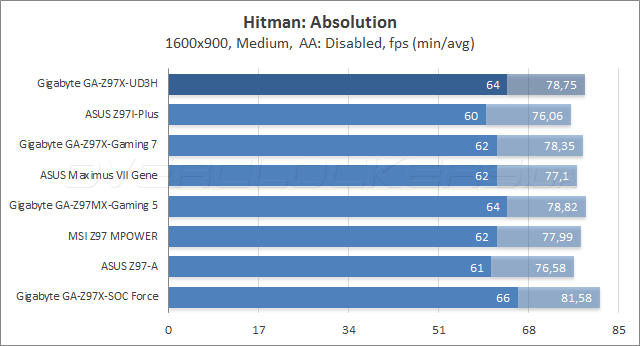

В игровых приложениях GA-Z97X-UD3H выступила более ярко, кое-где прорываясь к лидирующим позициям.


Энергопотребление системы

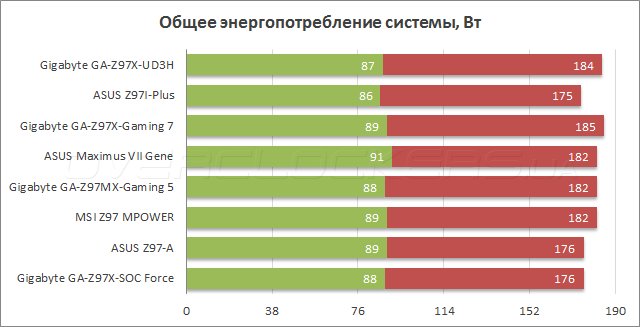

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z97X-UD3H

Не самый эффективный преобразователь питания не замедлил сказаться на уровне потребляемой электроэнергии. У платы есть лишь один компонент, влияющий на повышение итоговой цифры — активированная встроенная видеокарта от Intel. Её отключение лишь немного понижает цифры — до отметок 83–181 Вт. Впрочем, такое положение дел преступным назвать нельзя, следует лишь знать о таких особенностях изделия.


Вывод

Купив GA-Z97X-UD3H, пользователь получает в своё распоряжение современную материнскую плату, оснащённую разнообразными портами для расширения конфигурации системы. Следует помнить, что дополнительных возможностей здесь нет, и целевое предназначение — сборка современного ПК, настройка которого будет проводиться после, традиционным способом. Диагностические индикаторы на PCB отсутствуют, поэтому при возникновении неполадок придётся пользоваться собственным багажом знаний, либо привлекать кого-то в помощь. Для проведения разгона имеется всё необходимое, но вновь — без поблажек для новичков в этой сфере; заготовленные профили максимального быстродействия не предоставят, а скорее наградят нестабильным поведением ПК. В то же время при вдумчивом подходе можно добиться абсолютного результата, который ни в чём не будет уступать полученному на более дорогих платах. Температура в зоне преобразователя питания во время тестирования оказалась невысокой, поэтому о долговечной работе изделия можно не беспокоиться. А вот к самому стабилизатору определённые замечания возникли, более того, они буквально унаследованы от продукции прошлого поколения.

Нельзя не отметить: представитель серии Ultra Durable находится в стороне от последних трендов построения устройств для «геймеров», но для определённой категории пользователей отсутствие свойственных тем атрибутов скорее будет являться преимуществом. Его программная поддержка от этого нисколько не пострадала — имеющиеся функциональные возможности будут полезны как опытным пользователям, так и новичкам, которые только знакомятся с современными ПК.

Конкуренция — двигатель прогресса, и каждый соискатель сделает свой выбор исходя из запросов, главное — правильно их сформировать. И лучше сделать это перед тем, как заниматься выбором будущей покупки. А протестированная плата может стать полноценным претендентом.
