Обзор материнской платы Gigabyte GA-Z97X-UD3H для процессоров Haswell

Возможности UEFI

C процедурой обновления микрокода проблем не возникло. При помощи встроенного в UEFI механизма Q-Flash его сборка обновилась до актуальной на момент тестирования — F7.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Общий подход к оформлению пользовательского интерфейса никак не изменился. Прежде всего нужно произвести базовую настройку системы, то есть: выбрать язык локализации, установить время и дату, определиться со способом отображения интерфейса. Словом, всё тот же мастер, какой и был обнаружен у всех новых моделей от Gigabyte.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Вновь тематическая раскраска оказалась оранжевых оттенков, соответствующая оверклокерской серии плат. И как уже однажды происходило, в случае с GA-Z97MX-Gaming 5, — она является единственной, как и заготовленные дизайнерами «обои». Всему виной небольшая ёмкость ПЗУ-микросхем (8 МБ), что легко вычисляется по объёму актуальной версии микрокода. Smart Tweak Mode предоставляет возможность воздействовать на основные компоненты системы, от которых напрямую зависит её производительность, а прочие настройки сосредоточены в классическом меню.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

К счастью, механизмы, предусмотренные разработчиками, оказались портированы без каких-либо упрощений.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Отдельного меню для управления работой контроллерами из состава VRM нет, но режимы работы технологии Load Line Calibration существуют, и находятся они в разделе CPU Core Voltage Control.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Откровенно говоря, все параметры перенесены без изменений из модели G1.Sniper Z87, где, как уже отмечалось, использовался такой же модуль преобразователя питающего напряжения. Лишь предельное значение CPU VRIN было незначительно пересмотрено в сторону уменьшения.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,32 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,4 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/High/Turbo
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28
8–29,33
2
2,66
DRAM Voltage (В) 1,16–2,10 0,02
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,7 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

Страница PC Health Status, помимо предоставления (не слишком подробной) информации о действующих напряжениях, позволяет получить доступ к управлению пятью независимыми каналами контроля работы вентиляторов. Их возможности, вслед за аналогией общности проектирования PCB, являются идентичными GA-Z97X-Gaming 7. Лишь для процессорного охладителя будет использован метод ШИМ-управления, а остальные пусть и выполнены конструктивно четырёхконтактными, способ управления там выбран более простой — путём изменения питающего напряжения. Наиболее совершенный и прозрачный путь коррекции алгоритмов предусмотрен в среде фирменного программного обеспечения.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Настройка прочих системных компонентов тоже не была затронута. Возможностей достаточно в том числе и для полной подготовки компьютера к работе с современными операционными системами, также учитывая сферу безопасности. Ввиду отсутствия дополнительных контроллеров в составе GA-Z97X-UD3H, никаких специфических разделов здесь, соответственно, и нет.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Следует помнить о возможности сохранения целых восьми профилей с настройками, это может помочь при проведении экспериментов.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

В конечном итоге, вслед за обзором функциональных возможностей, и наполнение UEFI вселяет надежду в адекватном поведении платы при любых типах нагрузки, но перед тем как перейти к испытаниям, рассмотрим программную поддержку продукта.


Комплектное ПО

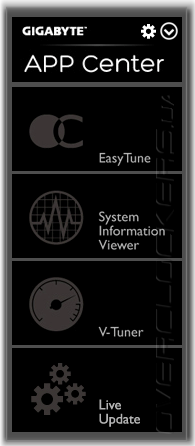

Диск поддержки нёс на себе такую же сборку продуктов, как и в игровых моделях, оттого что-то новое здесь искать бессмысленно. Специфических драйверов для GA-Z97X-UD3H не требуется, фирменное ПО всё так же находится в единой среде App Center. Разве что обратить внимание следует на утилиту по управлению сетевым адаптером, размещена она в группе «Программное обеспечение» отдельной ячейкой, причём в середине списка.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Единственный недостающий в системе драйвер сетевого адаптера от Intel инсталлировался при помощи собственного мастера, где предоставляется небольшой выбор из ряда компонентов.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

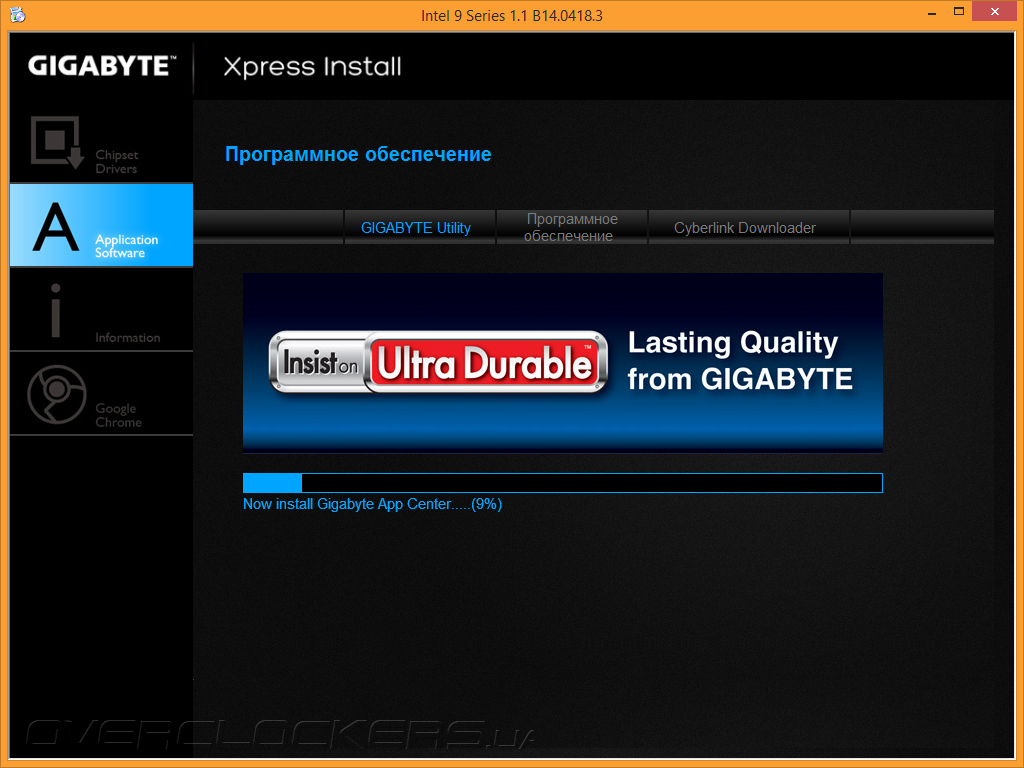

Фирменные программные средства установились так же без проблем.

Gigabyte GA-Z97X-UD3H

Мастер по установке cFosSpeed немного отличается от аналогичного, переработанного под нужды ASUS и её модели Z97-A.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

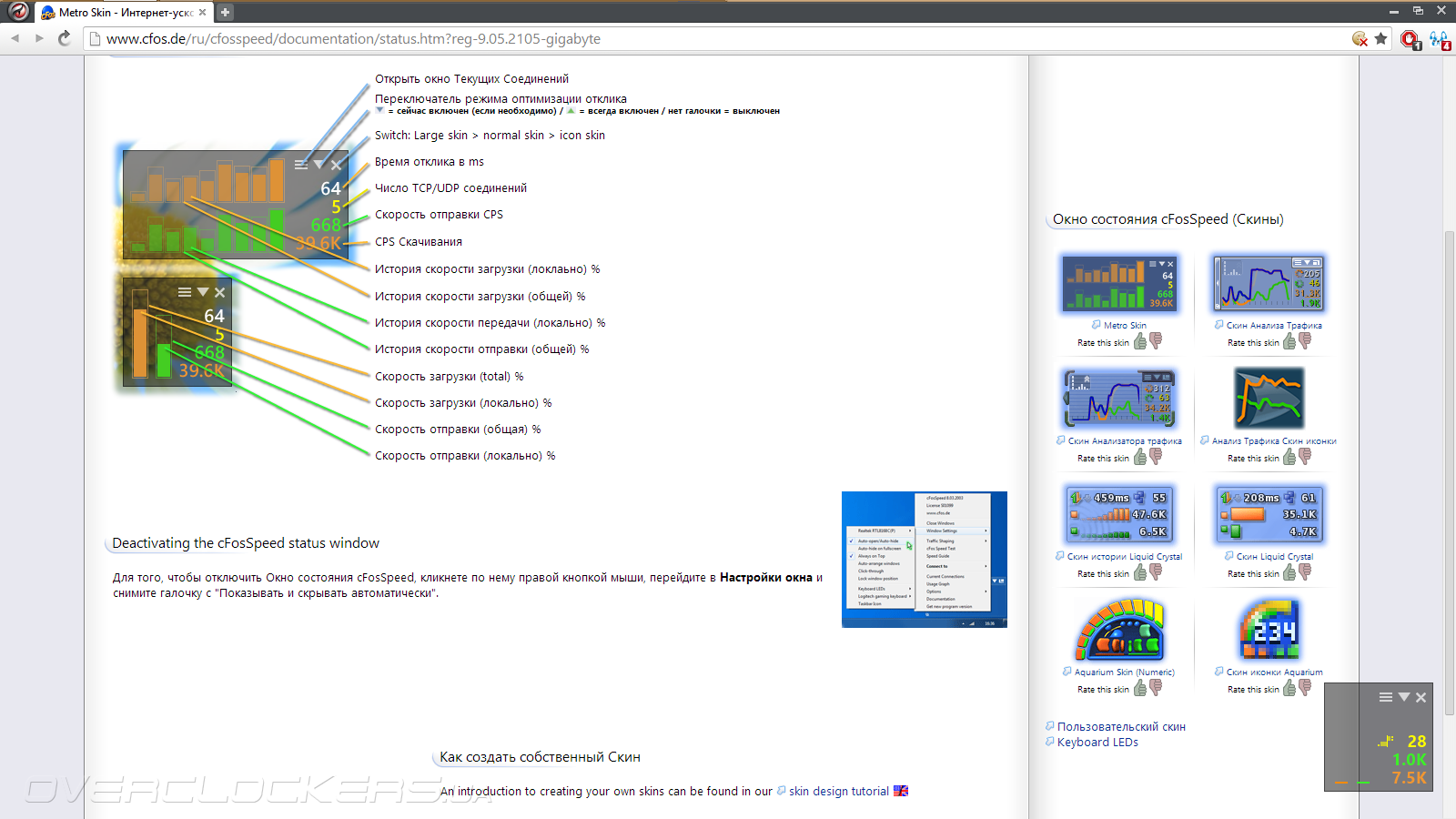

Возможности этого продукта я вкратце озвучил в том обзоре. Следует отметить, что он обладает внятной русскоязычной справкой, доступной на сайте производителя, куда и происходит переход при попытке её использования из окна настроек.

Gigabyte GA-Z97X-UD3H

Интерфейс оказался скорректирован под стилистику, используемую для оформления фирменного ПО от Gigabyte. Сам же продукт из-за этого не изменился.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

К уже существующему на диске набору для App Center удалось найти на официальном сайте ещё одну любопытную утилиту — VTuner.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

С ней фирменная матрица оказалась знакома, о чём свидетельствует безболезненная интеграция продукта в её состав.

Gigabyte GA-Z97X-UD3H

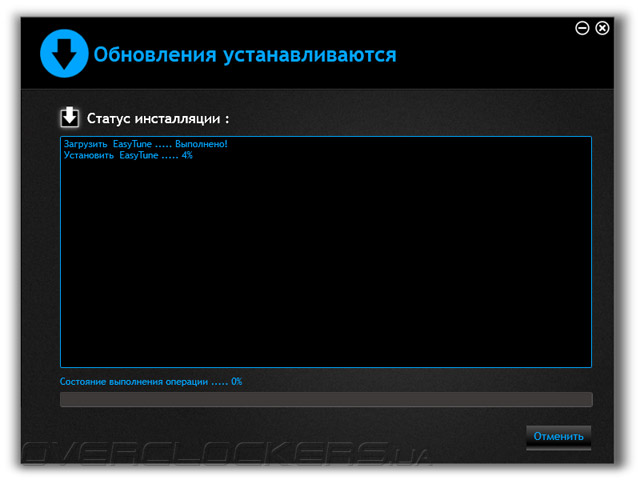

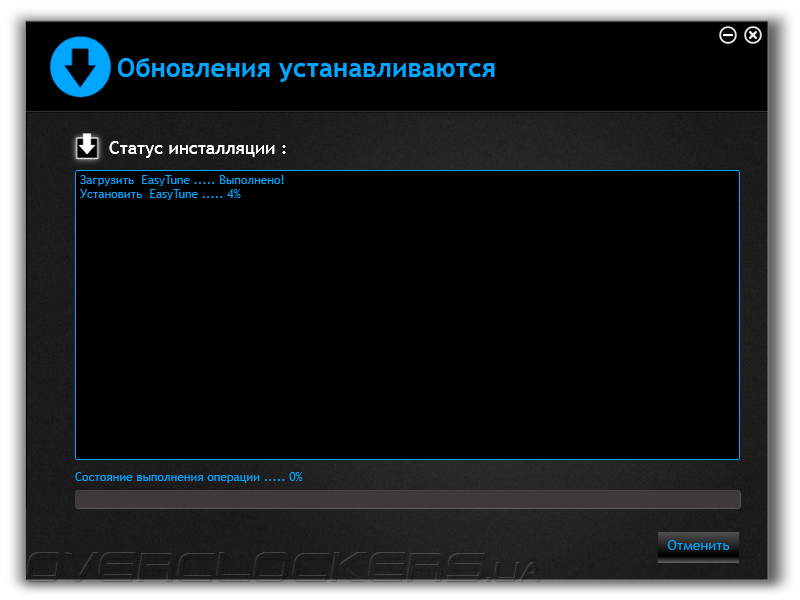

Live Update успешно функционирует, но скорость соединения с серверами так и остаётся на весьма низком уровне.

Gigabyte GA-Z97X-UD3H

Русскоязычный интерфейс всё ещё остаётся малопригодным для использования, теряя на ходу целые слова, которые не помещаются в заготовленные для них поля.

Gigabyte GA-Z97X-UD3H

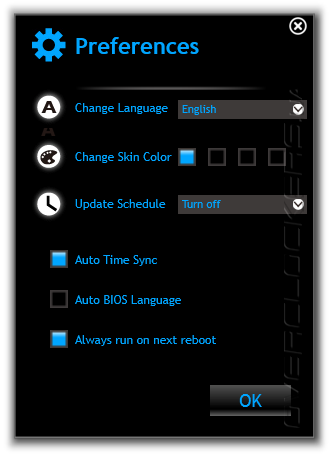

Поэтому я использовал традиционный английский вариант отображения интерфейса.

Gigabyte GA-Z97X-UD3H

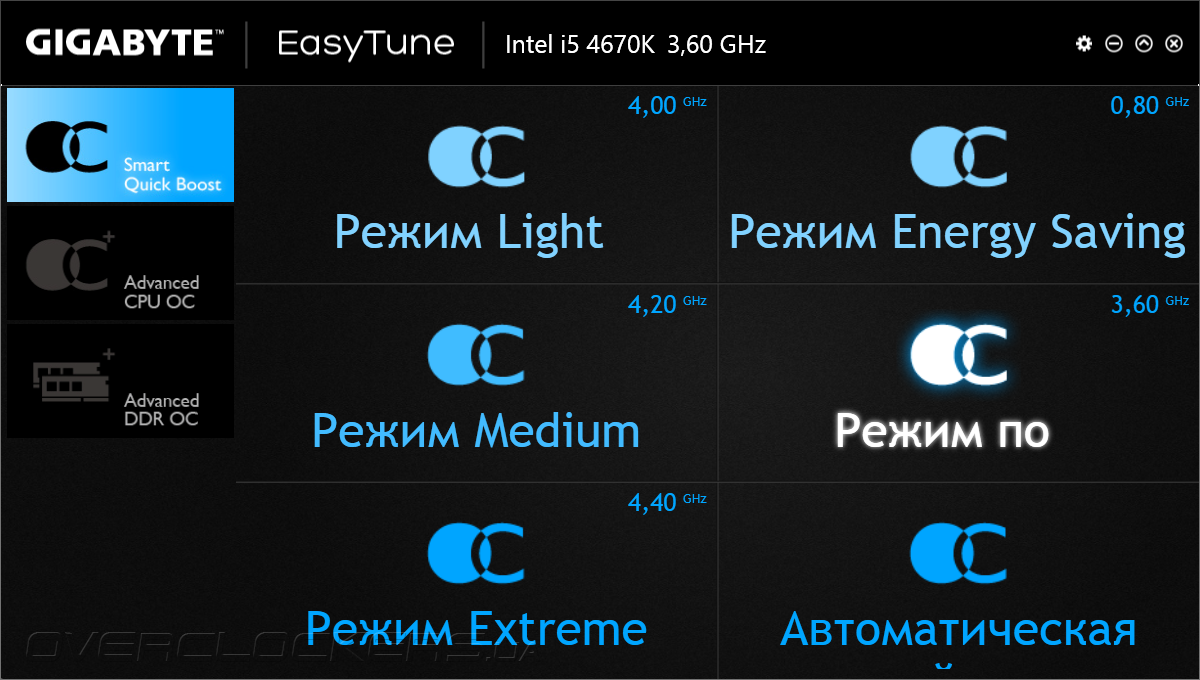

Раздел Smart Quick Boost наделён знакомым числом готовых профилей. Из-за упрощенного UEFI в сфере управления питанием и утилита оказалась лишена четвёртого раздела — управление LLC полностью отсутствует.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

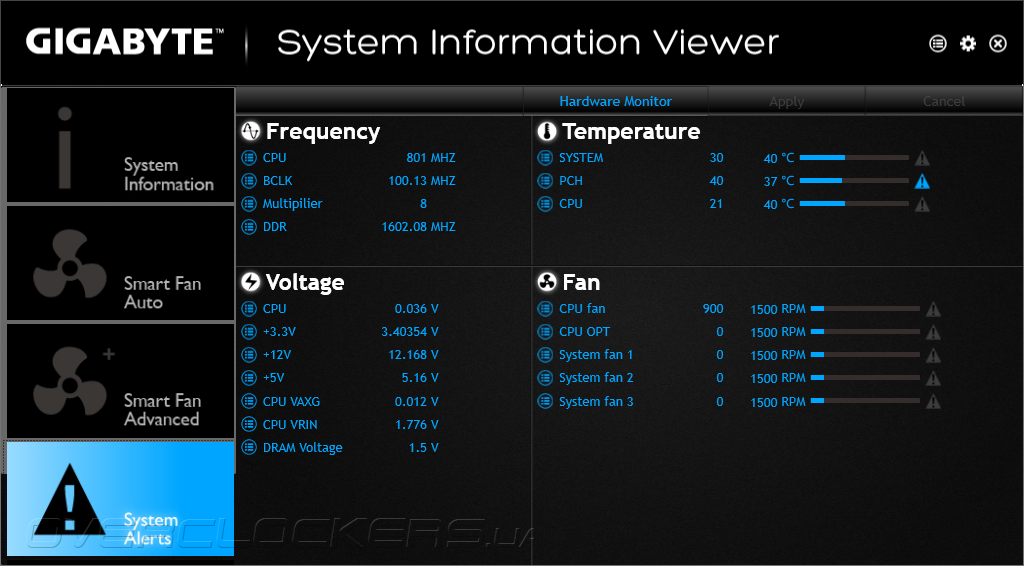

System Information Viewer корректно отображает информацию о системе. Здесь можно выбрать один из готовых профилей для работы системных охладителей, либо же воспользоваться более расширенными возможностями — выполнить калибровку конкретного изделия, а после изменить алгоритм его работы.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

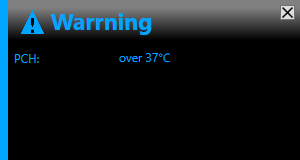

Модуль System Alerts сможет отследить за необходимыми параметрами и оповестить в случае выхода значения из заданного коридора путём постоянно всплывающего уведомления.

Gigabyte GA-Z97X-UD3H

Gigabyte GA-Z97X-UD3H

Проследить за изменением основных системных напряжений, температур и скоростью системных охладителей можно при помощи уникального самописца. Настроек немного, но даже в таком виде они наиболее дружелюбны для пользователя на фоне конкурирующих решений.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

В завершении хочется вспомнить об V-Tuner. Рассматриваемая сборка обладала минимальными настройками, а её функционал, вероятно, тесно связан с управлением видеоадаптерами. Но ни встроенная графика от Intel, ни позже добавленный в состав системы дискретный адаптер GeForce GTX 580, к слову, производства Gigabyte, толком не позволили управлять их работой. Видимо, какой-то план работ производителем предусмотрен, но до полной реализации дело пока не дошло.

Gigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3HGigabyte GA-Z97X-UD3H

Разница между программным сопровождением материнских плат от разных производителей очевидна. У каждого из них свой собственный взгляд и подход, а с реализацией тут проблем на данный момент практически нет (если не вспоминать о локализации). Как уже отмечалось выше, что-либо особенное для звукового контроллера не предусмотрено — это прерогатива серии игровых системных плат. Сетевой адаптер комплектуется весьма мощным комплексом, в равной степени со своим непосредственным конкурентом. Потенциальному покупателю есть из чего выбирать, а сейчас настало время оценить разгонные возможности изделия.
