Обзор материнской платы Gigabyte GA-Z97X-SLI для процессоров Haswell

В рамках обзоров материнских плат для процессоров Intel Haswell мы успели рассмотреть множество интересных экземпляров от компании Gigabyte, в том числе и недорогих. Модель GA-Z97M-D3H заслужила на лестные отзывы, но её не слишком богатые возможности по расширению конфигурации системы могут оттолкнуть часть покупателей, рассчитывающих на богатый набор разъемов, где, в том числе, должен быть предусмотрен вариант использования нескольких видеокарт, да и убедительная звуковая подсистема изделий в последнее время привлекает к себе повышенный интерес.

Для удовлетворения подобных требований производитель может предложить GA-Z97X-Gaming 3 или GA-Z97X-UD3H (не говоря уже о более дорогих изделиях), но обойти вниманием наличие на рынке интересной GA-Z97X-SLI мы не могли. Главной её отличительной чертой от только что озвученных является упрощённая схема стабилизатора питания ЦП. Она, кажется, напрямую унаследована от GA-Z97M-D3H, с той лишь разницей, что здесь увеличили количество охладителей до двух.

Gigabyte GA-Z97X-SLI

Наличие интерфейса LPT только подтверждает её принадлежность к низшему сегменту рынка, но вместе с тем здесь присутствуют и самые современные SATA-E и M.2. Полный набор характеристик находится в сводной таблице:

Модель Gigabyte GA-Z97X-SLI (rev. 1.1)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
3 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI 1.4a, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (2 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments NE5532
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I217V (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 214
Дополнительные возможности Поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI

Отдельного упоминания заслуживает ценовая политика. Зарубежные торговые площадки относят рассматриваемый экземпляр к доступным решениям, устанавливая ценник у границы $110, что приближает её скорее к простым моделям вроде той же GA-Z97M-D3H. В отечественной рознице всё немного иначе, установленный прайс в $145 делает её чуть дешевле GA-Z97X-Gaming 3. Одним из самых интересных вопросов является разгонный потенциал устройства, но вначале более детально изучим его дизайн.


Упаковка и комплектация

Устройство поставляется в коробке обычных размеров, на лицевой стороне заявлена принадлежность к серии Ultra Durable. Ещё указана сама модель и тип используемой системной логики, более ничего.

Gigabyte GA-Z97X-SLI

На обратной стороне производитель раскрывает суть своего главного лозунга. Здесь же есть фото платы, изображение задней панели, небольшая таблица с характеристиками и небольшой уголок, где можно обнаружить логотипы SLI, CrossFireX и cFos.

Gigabyte GA-Z97X-SLI

Комплект поставки самого начального уровня:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом Ultra Durable;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Gigabyte GA-Z97X-SLI

Хочу отметить, мостика для организации SLI в комплекте нет, а у более дорогих моделей — есть.


Внешний вид

Поверхность PCB глянцевая, коричневого цвета. Размеры отличаются от обычного формата ATX, поскольку ширина составляет всего 214 мм, то есть не хватает целых трёх сантиметров. Точек крепления всего семь, но бонусное отверстие не каждым из современных корпусов сможет быть поддержано.

Gigabyte GA-Z97X-SLI

На тыльной стороне платы из электронных компонентов можно найти лишь четырнадцать светодиодов, имеющих красный оттенок свечения. От их услуг нетрудно отказаться посредством UEFI, а находятся они близь изолирующего промежутка в слоях PCB, призванного улучшить показатели работы звуковой подсистемы. Все охладители крепятся посредством подпружиненных пластиковых защёлок.

Gigabyte GA-Z97X-SLI

Радиатор PCH имеет богатое оребрение, поэтому проблем с температурным режимом здесь не было, максимальная зафиксированная отметка составила 41 °C.

Gigabyte GA-Z97X-SLI

Модель оснащена передовыми типами разъемов для подключения скоростных накопителей — SATA-E и M.2, конечно же, одновременно их использовать нельзя, как и на других платах.

Gigabyte GA-Z97X-SLI

Все гнёзда SATA имеют продольный тип исполнения относительно поверхности платы, очевидно, подразумеваются использование современных корпусов, где есть возможность грамотно организовать укладку кабелей. Какие-либо вспомогательные элементы для работы с устройством — кнопки, переключатели, индикаторы — отсутствуют.

Gigabyte GA-Z97X-SLI

Размещение верхнего скоростного гнезда PCI-E позволит без проблем использовать самые габаритные охладители ЦП и видеоадаптеры. Для распределения шестнадцати линий среди двух слотов используются четыре коммутатора ASM1480. Работа двух устаревших PCI организована посредством контроллера ITE IT8892E. Прочие колодки для организации расширения количества системных интерфейсов расположились вдоль нижней грани изделия.

Gigabyte GA-Z97X-SLI

Сетевая подсистема базируется на гигабитном контроллере Intel I217V. Для организации работы звуковой части используется старший кодек от Realtek — ALC1150. Кроме него задействован операционный усилитель от Texas Instruments NE5532. Экранирующие решения не используются, это участь «игровых» моделей.

Gigabyte GA-Z97X-SLI

В зоне размещения стабилизатора питания места вполне достаточно, применяемые радиаторы имеют знакомые силуэты; они невысоки и при этом неплохо продуваемы.

Gigabyte GA-Z97X-SLI

Вес охлаждающих изделий небольшой, а контакт посредством термопрокладки с силовыми элементами оказался полноценным.

Gigabyte GA-Z97X-SLI

Между всеми моделями, обозначенными во вступлении, есть родство, выражаемое в типе используемого ШИМ-контроллера. Ним выступает четырёхканальный ISL95820 от Intersil Corporation. Также идентичны и силовые элементы, это SiRA12DP от Vishay Intertechnology. Всего их двенадцать, то есть по три на каждый из каналов, как и было в схеме стабилизатора самой простой GA-Z97M-D3H.

Gigabyte GA-Z97X-SLI

Набор гнёзд на задней панели сложно назвать всеохватывающим, особенно учитывая факт наличия незаполненных мест, но всё самое необходимое здесь имеется. S/PDIF отсутствует, цифровые видеовыходы дополнены конвертерами уровней сигналов PTN3360D и ASM1442.

Gigabyte GA-Z97X-SLI

После непосредственного знакомства с изделием сложно сразу указать на какие-либо недостатки, упомянуть можно лишь о неполных габаритных размерах, что на функционирование системы никак не влияет. На очереди осмотр программных возможностей.

Возможности UEFI

Выполняя обновление микрокода до самой актуальной версии, я столкнулся с двукратным ходом этой операции. Сначала обновилась главная ПЗУ-микросхема, а затем и резервная, независимо друг от друга. На официальной странице продукта в Сети сообщалось о невозможности возврата на предыдущие версии. Рискну предположить, с новейшей версией UEFI плата обрела возможность поддержки новых процессоров Broadwell, но пока это не афишируется. Как бы там ни было, всё прошло без запинок.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

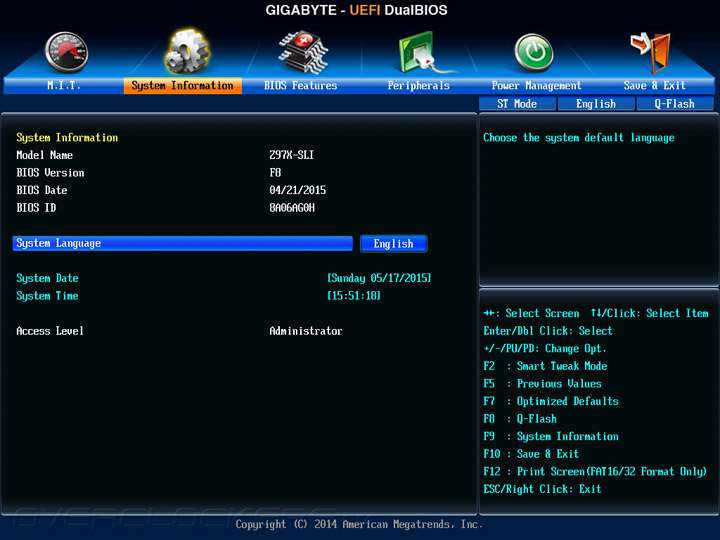

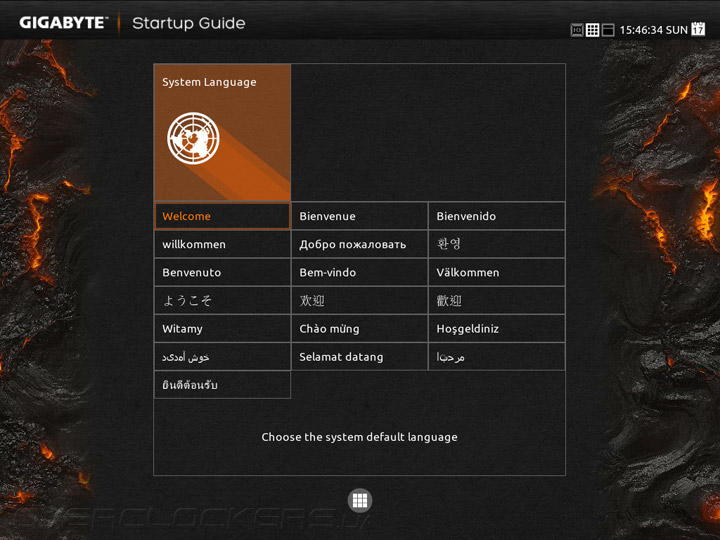

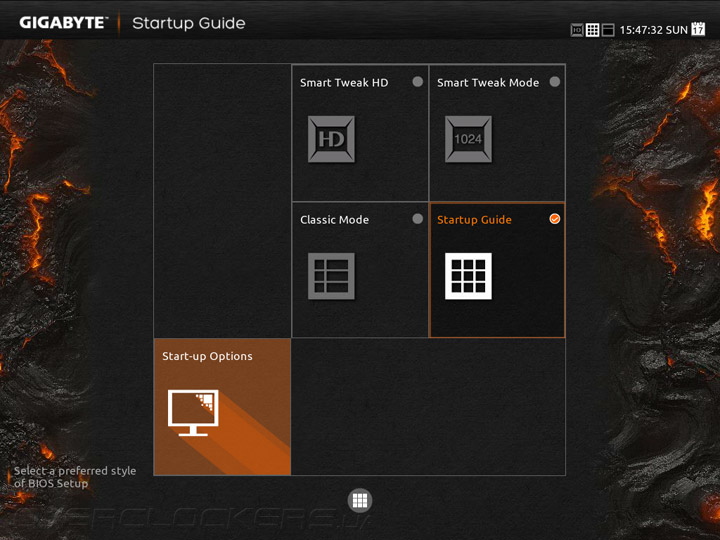

Сперва необходимо преодолеть процедуру настройки Startup Guide: выбрать язык отображения интерфейса, проверить дату и время, установить приоритет среди загрузочных устройств, определиться с вариантом отображения UEFI.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

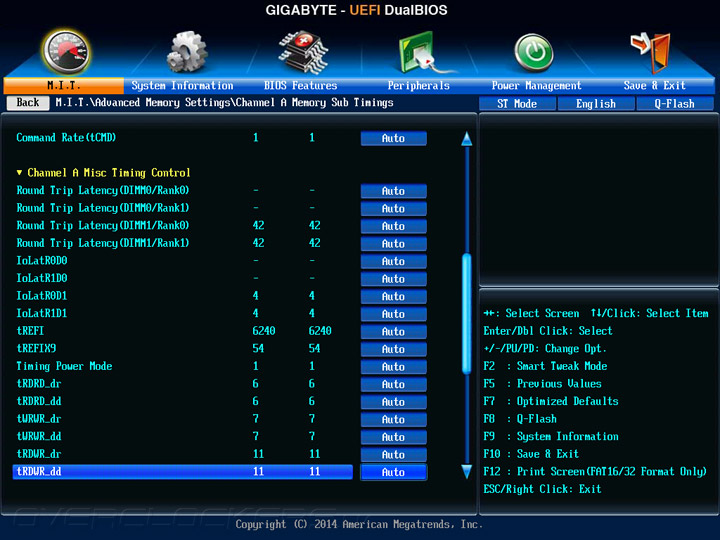

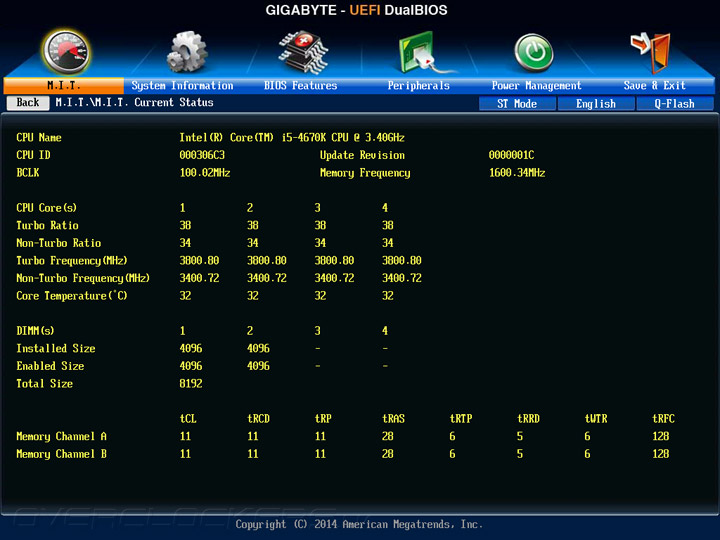

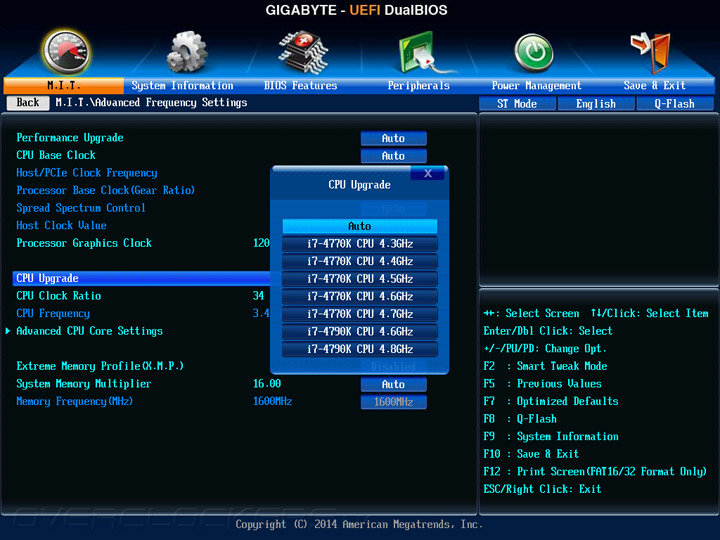

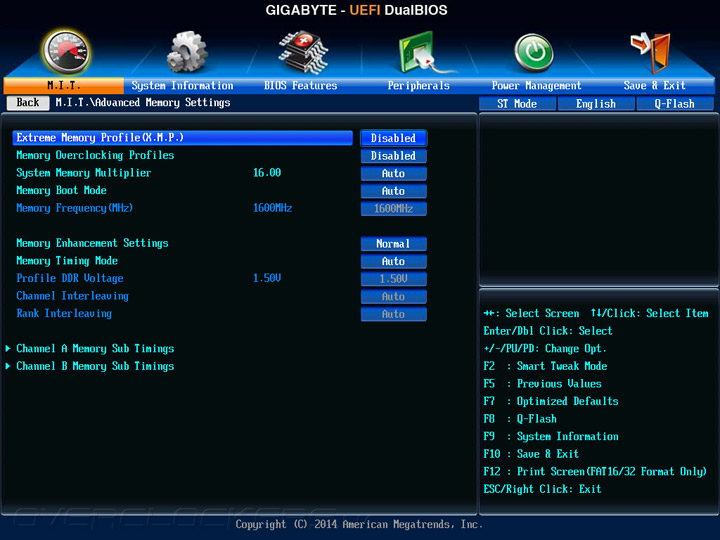

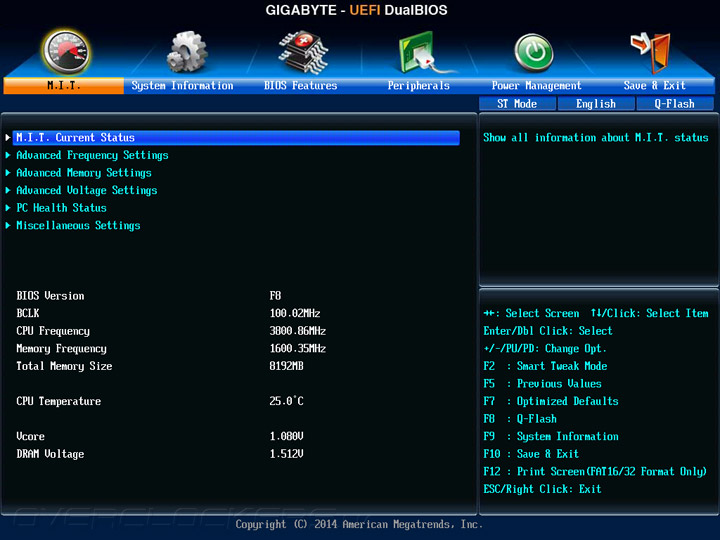

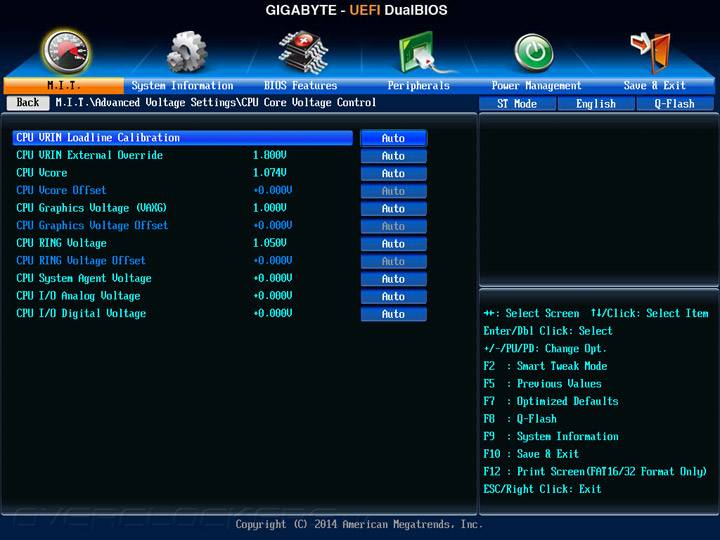

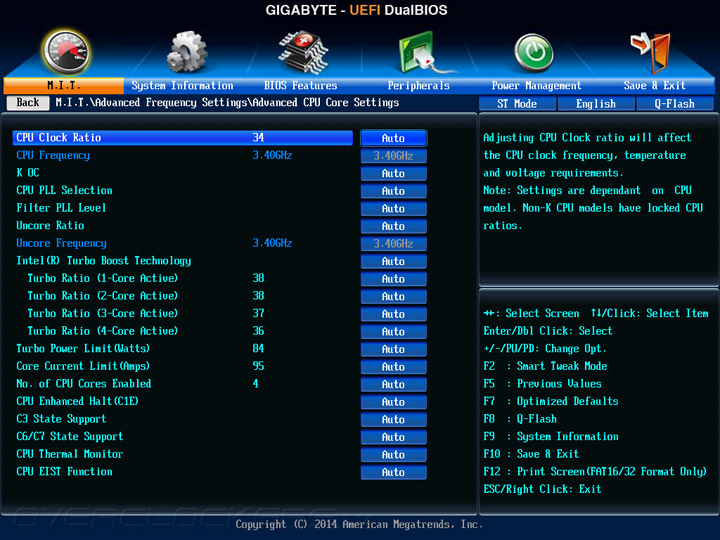

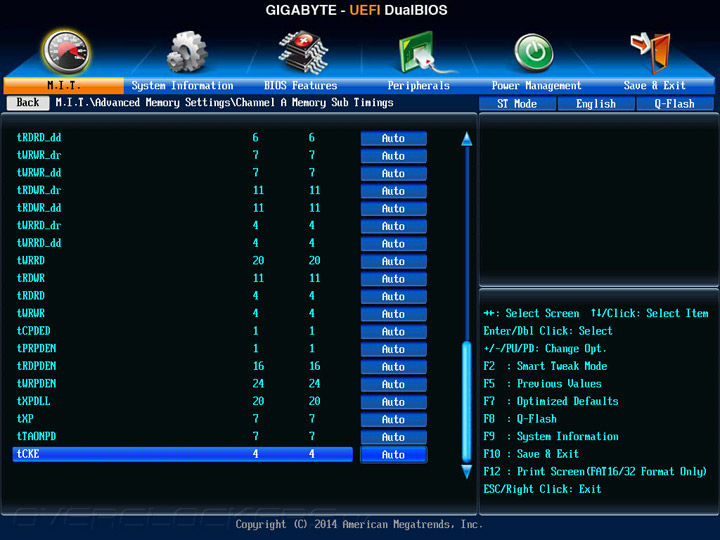

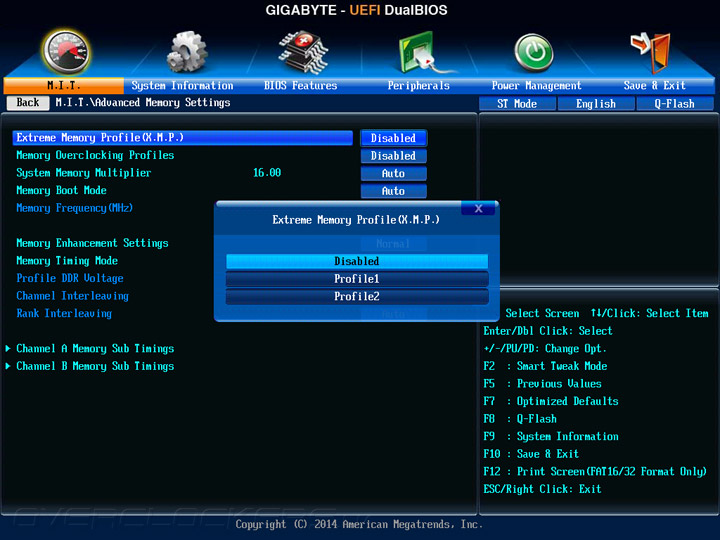

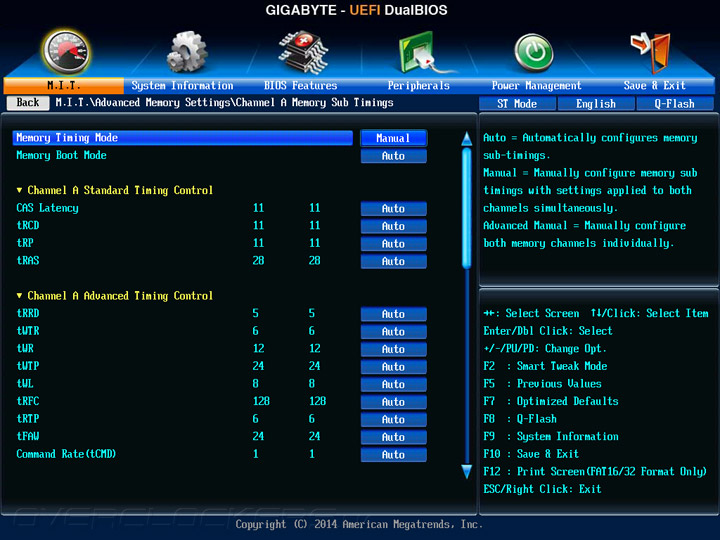

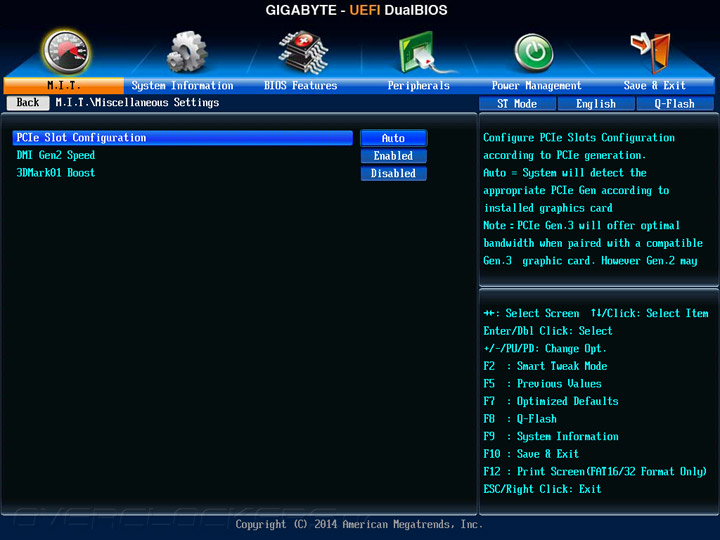

Первым и главным разделом в UEFI определён M.I.T. Здесь сосредоточен весь набор по тонкой настройке системы и разгону отдельных компонентов. В наличии готовые профили для разгона ЦП и ОЗУ, при ручной настройке пригодится CPU VRIN Loadline Calibration. Вместе со множеством из пунктов, поддающимся изменениям, нельзя не сказать про отсутствие возможности аппаратного мониторинга действующих напряжений, да и в самом UEFI для наблюдения и контроля заготовлены лишь самые базовые значения.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

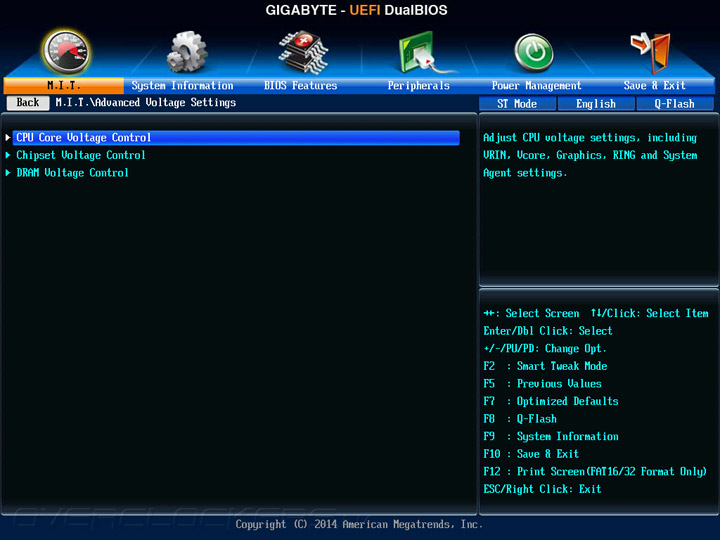

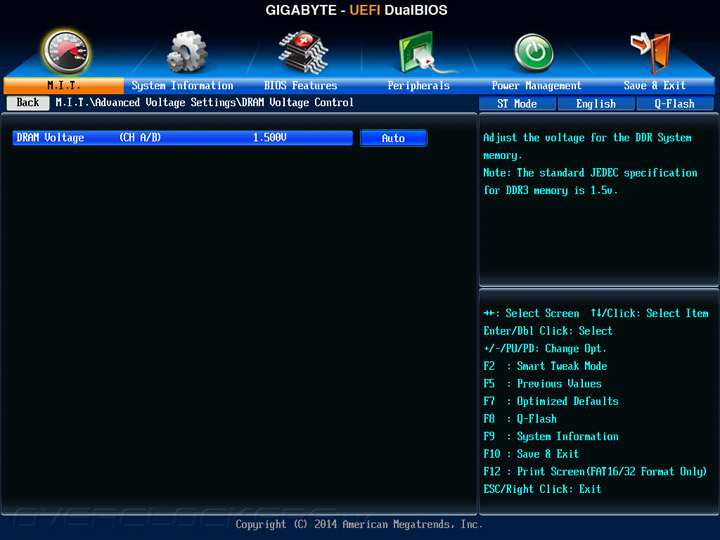

Наиболее существенные параметры и границы их варьирования включены в таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,32 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,4 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/High/Turbo
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28, 8–29,33 2, 2,66
DRAM Voltage (В) 1,16–2,10 0,02
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,7 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

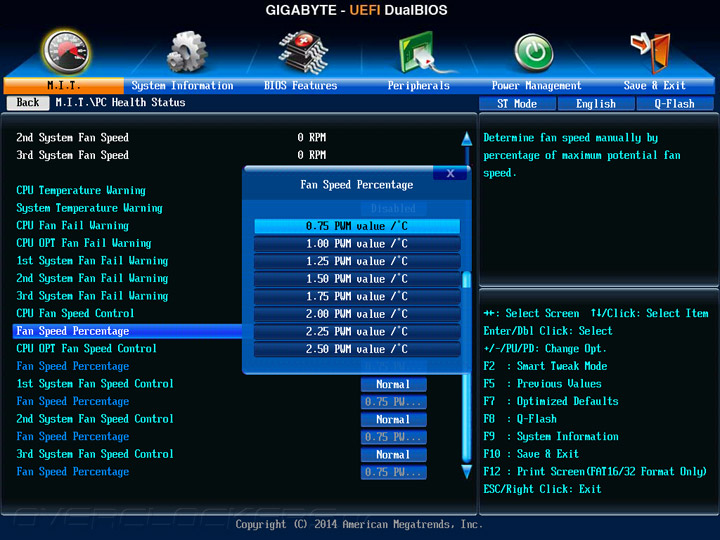

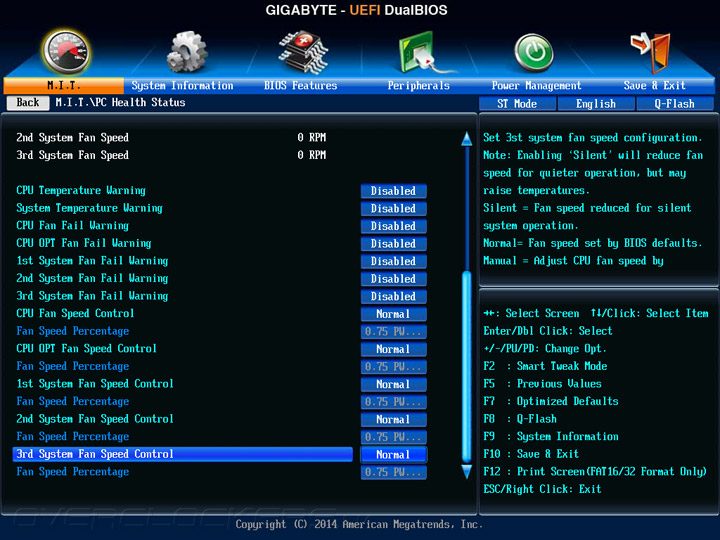

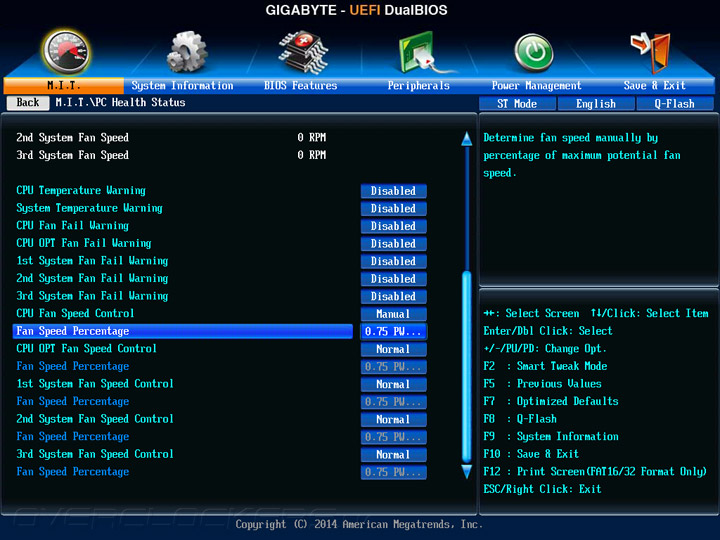

Для подключения вентиляторов предусмотрены пять гнёзд. Все они являются четырёхконтактными. Важно отметить, белая колодка, предназначенная для охладителя ЦП, подразумевает использование только лишь тех моделей, где управление скоростью вращения производится при помощи ШИМ, а остальные четыре чёрные колодки иначе реализуют эту задачу — путём изменения питающего напряжения, поэтому соответствующие изделия могут быть и трёхконтактными. В UEFI заготовлено четыре готовых профиля, среди них один (Manual) подразумевает вмешательство пользователя в ход работы алгоритма управления охладителями. Намного интереснее и целесообразнее для этих целей использовать фирменное программное обеспечение.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

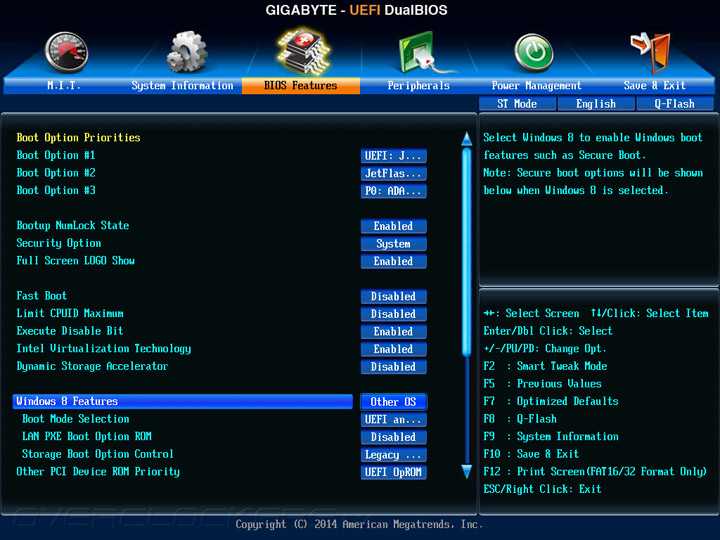

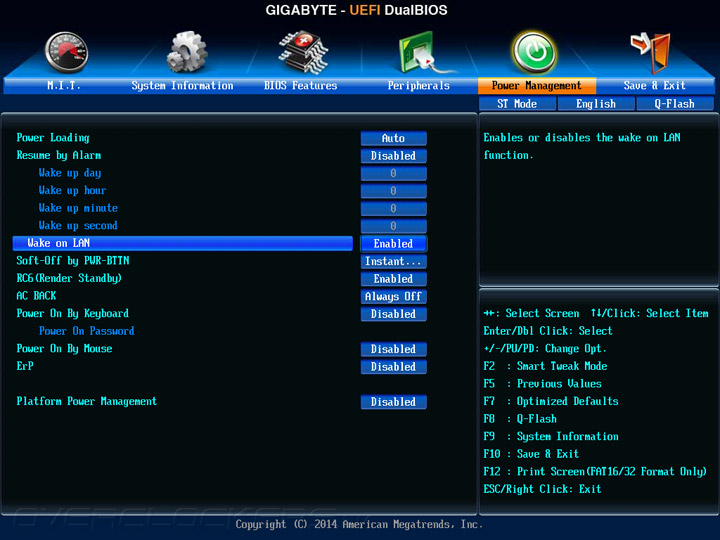

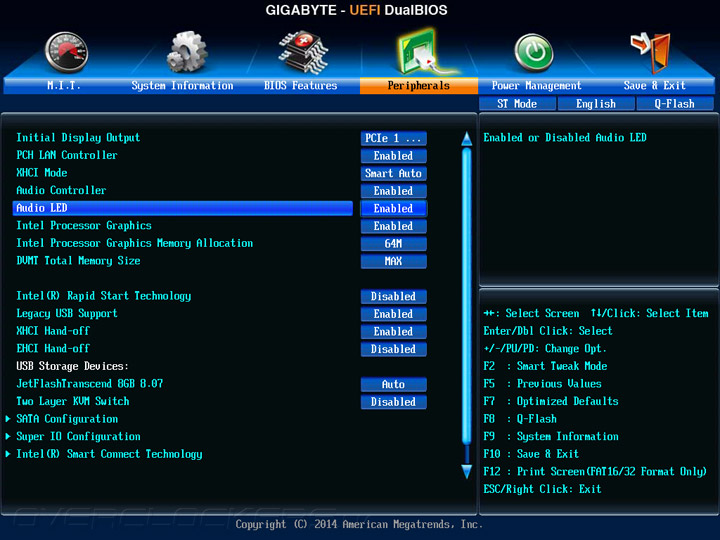

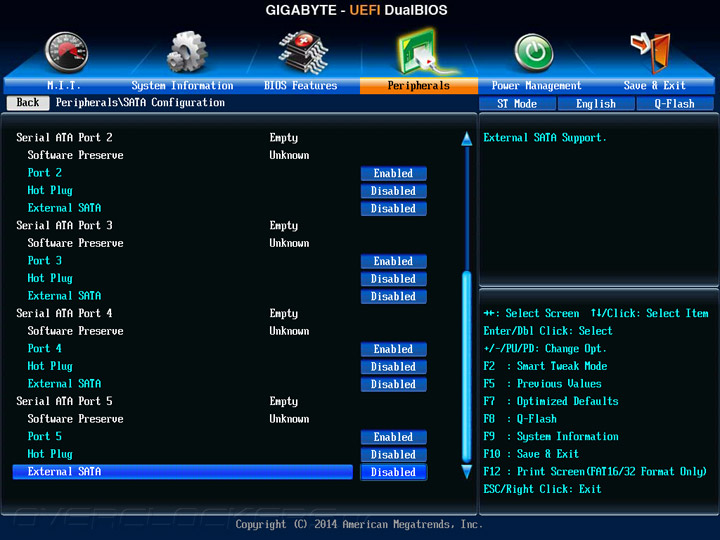

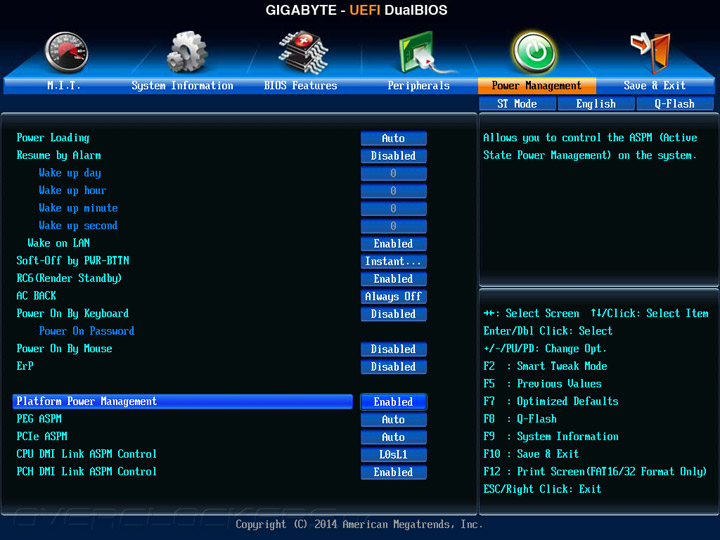

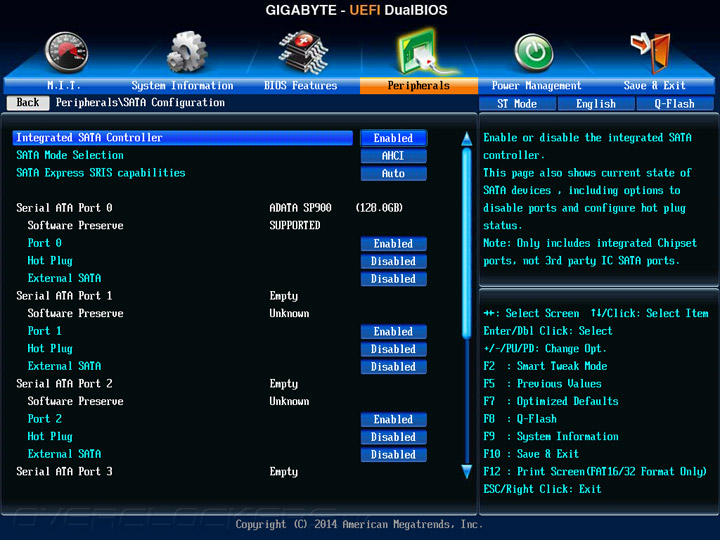

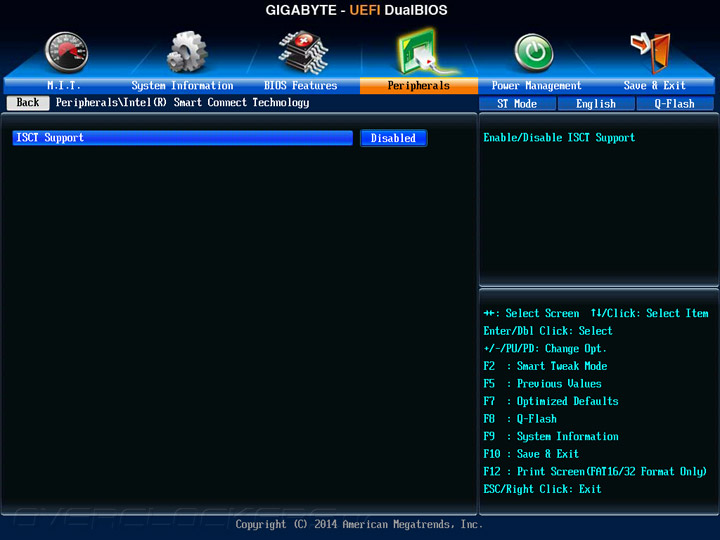

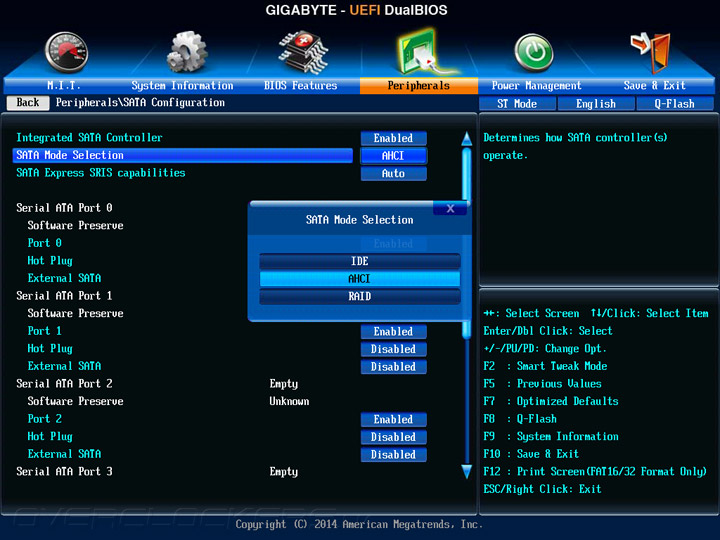

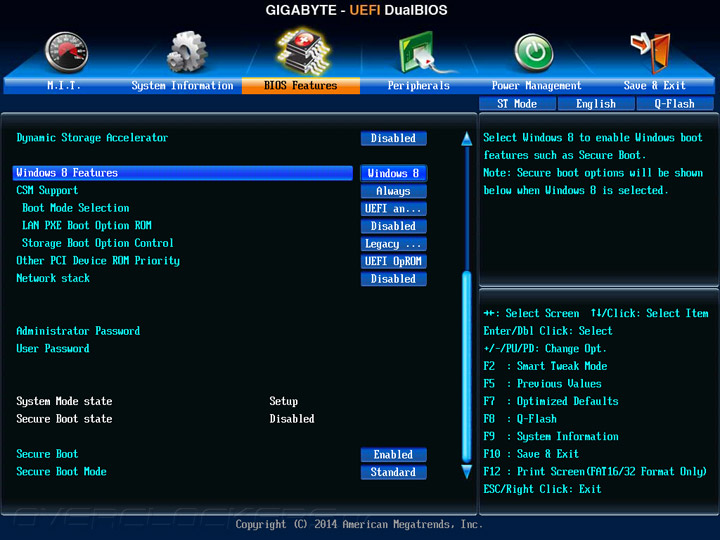

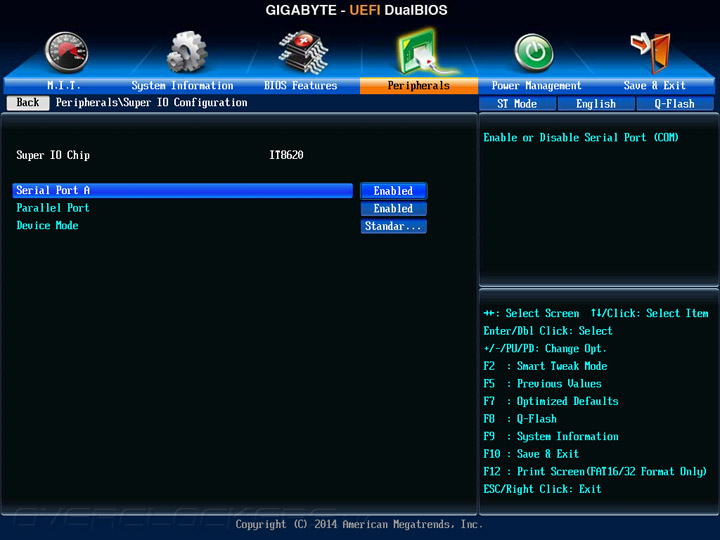

На остальных страницах размещены настройки прочего периферийного оборудования или контроллеров, имеющих малое отношение к производительности системы. Хочу отметить возможность отключения подсветки, а также пункт, ответственный за деактивацию встроенного видеоадаптера от Intel, который должен оставаться, по мнению специалистов из Gigabyte, в работе даже в случае использования дискретной видеокарты.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

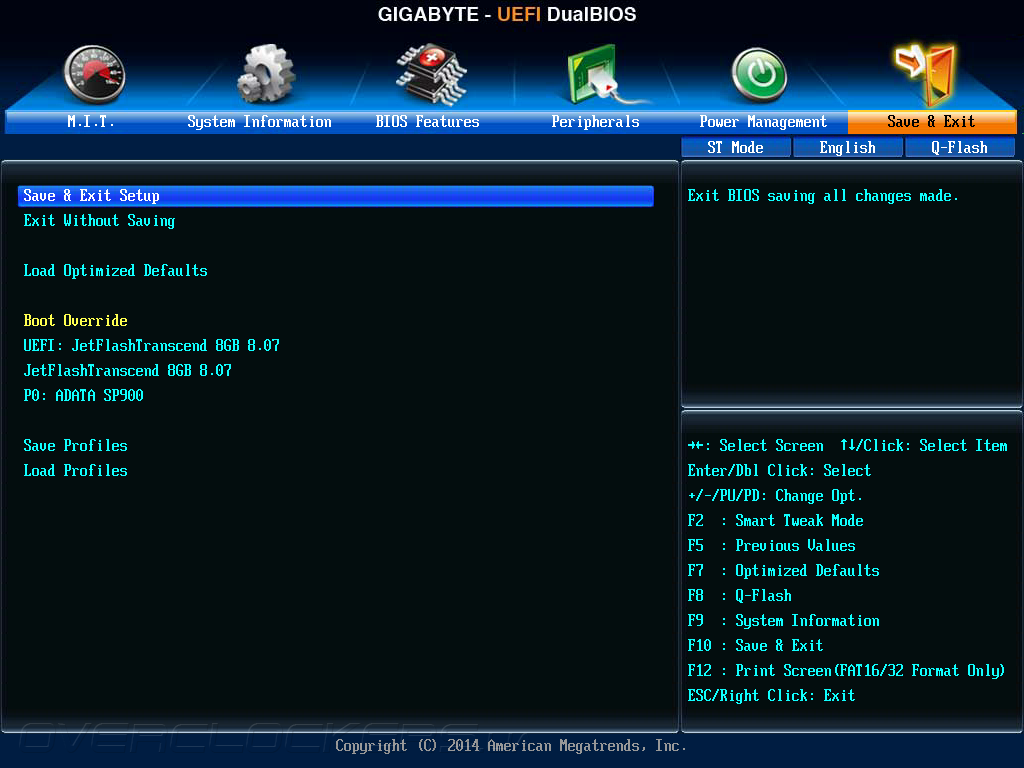

В последнем разделе находится полезный инструмент, позволяющий сохранить текущие настройки в одном из восьми профилей.

Gigabyte GA-Z97X-SLI

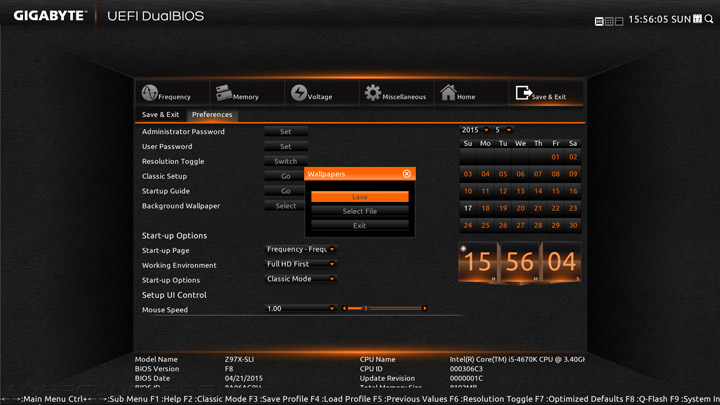

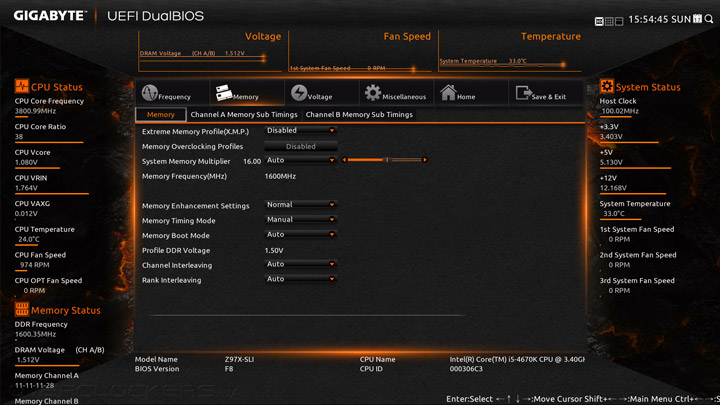

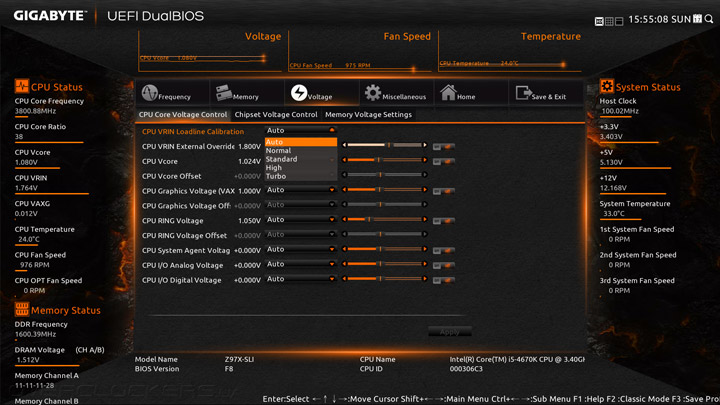

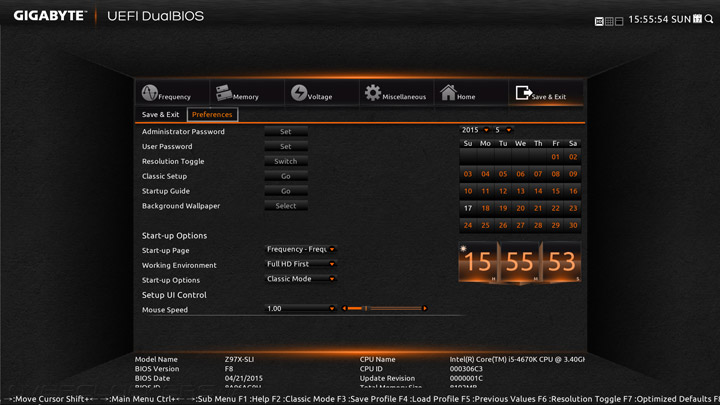

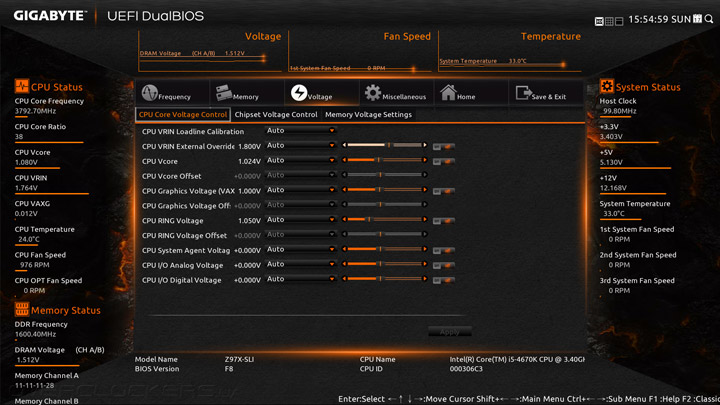

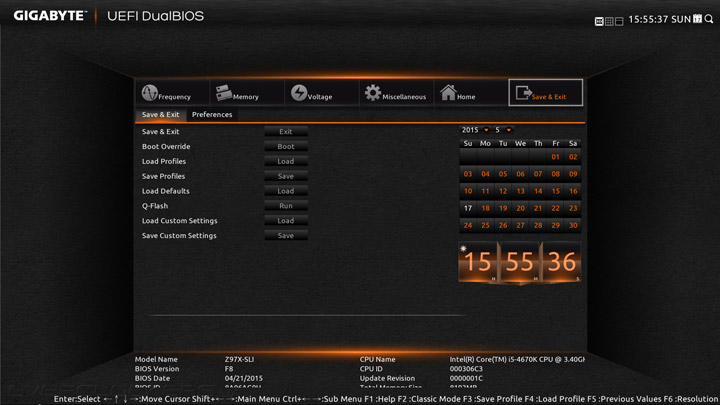

Ещё UEFI обладает другим, более красочным вариантом отображения интерфейса, где куда активнее можно использовать в работе мышь. Однако здесь всё ещё проявляются некоторые проблемы с грамотным отображением элементов, когда настройка входит в действительно активный режим, а именно скрытие, частичное отображение элементов, накладку одного на другой, что мешает при работе с малознакомым меню. Из внутренних настроек отмечу отсутствие готовых дополнительных тем оформления или фоновых рисунков, такие возможности доступны лишь у более дорогих продуктов.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

В целом, функциональность UEFI не преподнесла сюрпризов, набор возможностей кочует от одной модели к другой, а значит видимых ограничений для осуществления крупных разгонных мероприятий нет. Важен другой вопрос — как проявит себя в деле стабилизатор напряжения, но перед ответом на этот вопрос предлагаю посмотреть на сопровождающее программное обеспечение.


Комплектное ПО

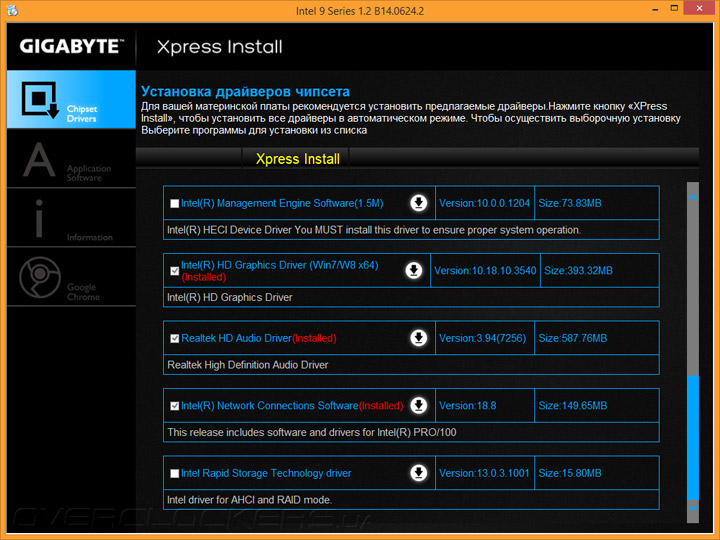

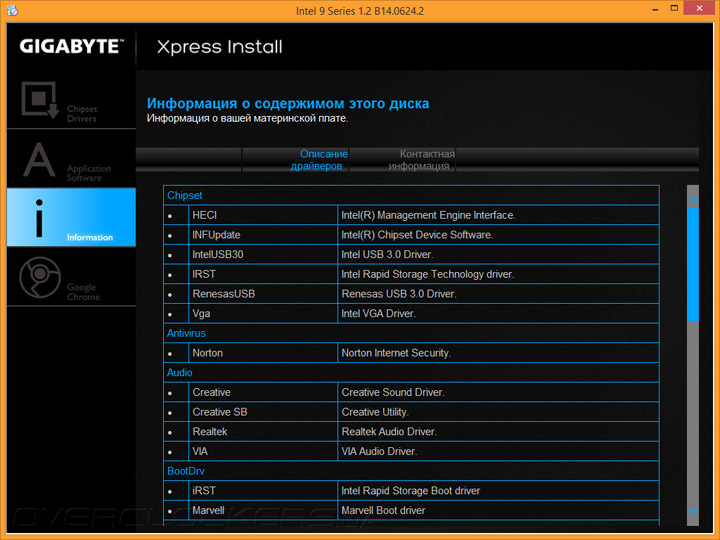

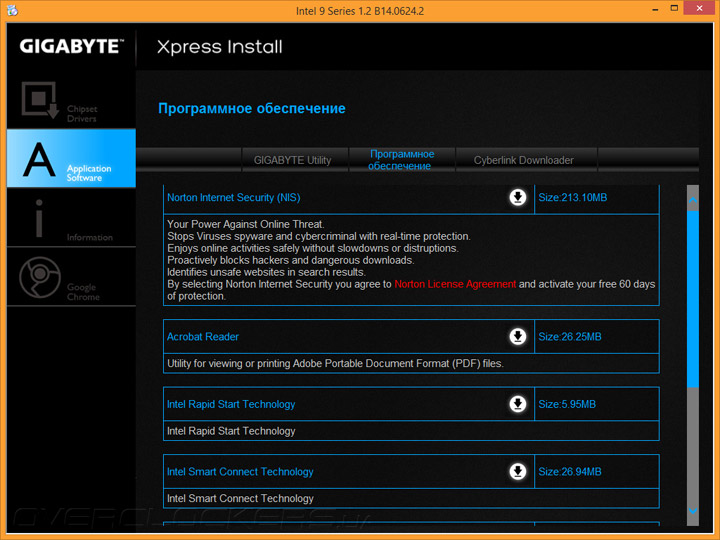

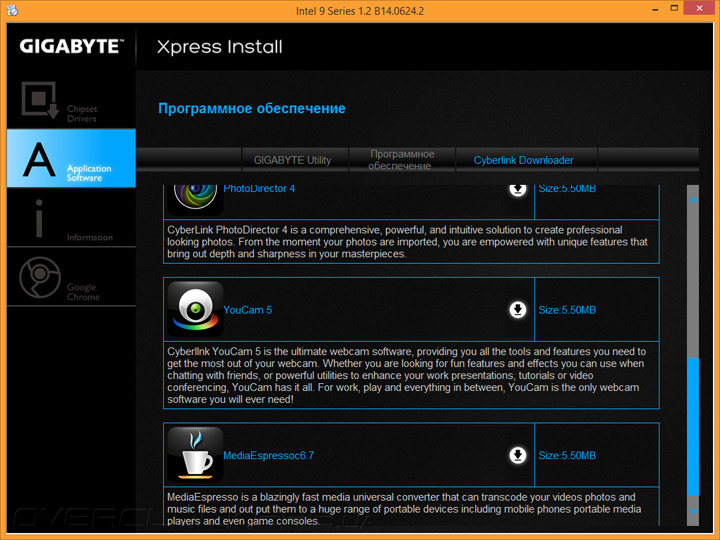

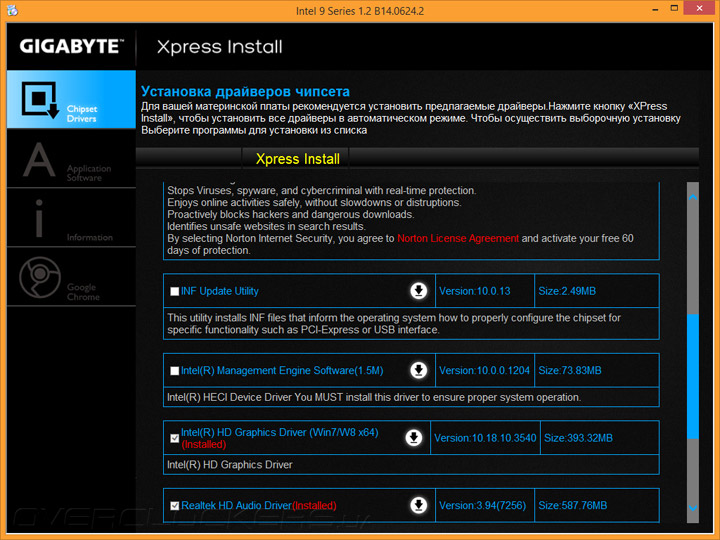

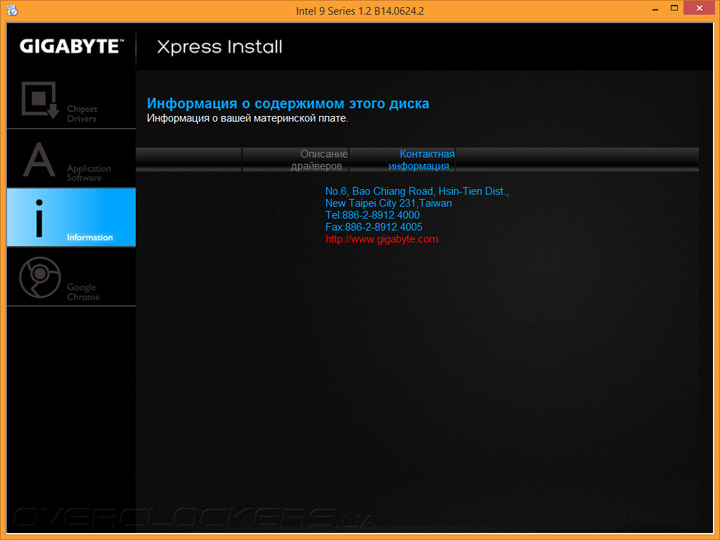

На компакт-диске наличествует большое число драйверов и утилит, всё необходимое для начала работы с системой здесь есть. Из бонусного ПО хочется отметить cFosSpeed — программное решение для работы с сетевым адаптером.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

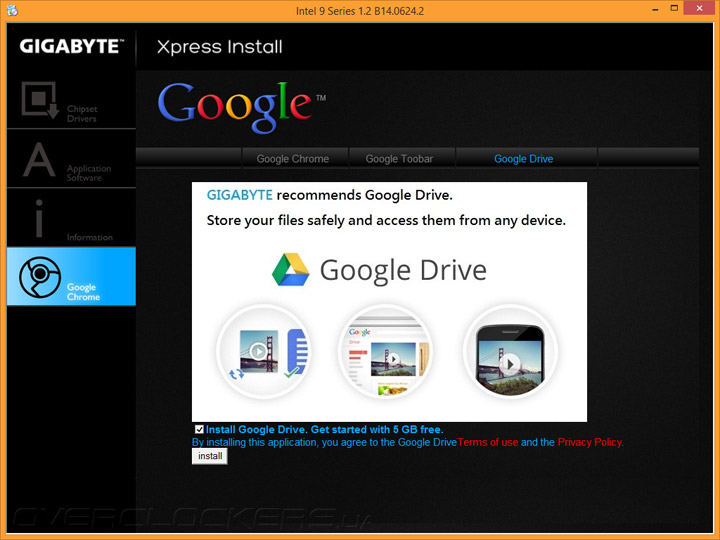

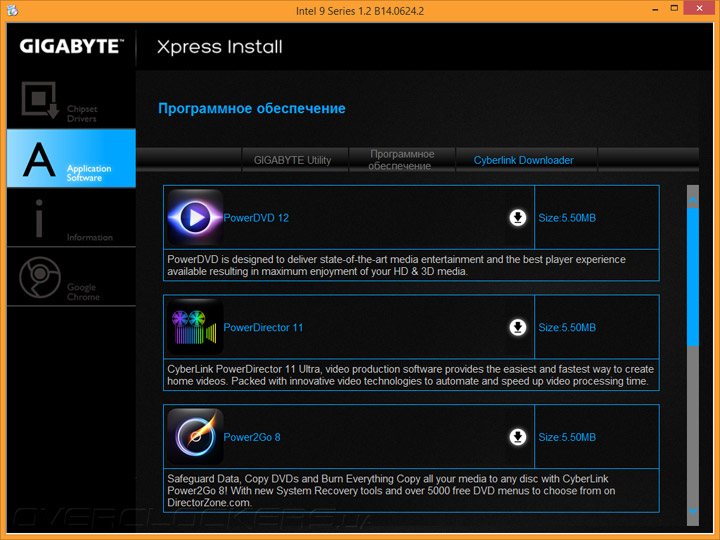

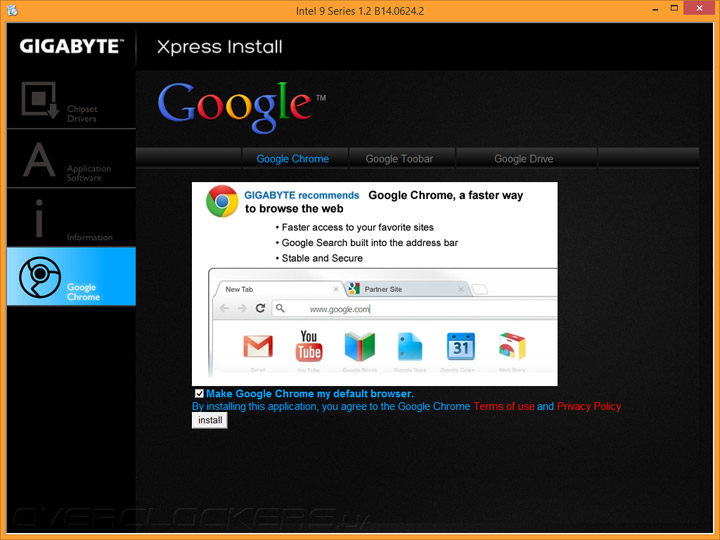

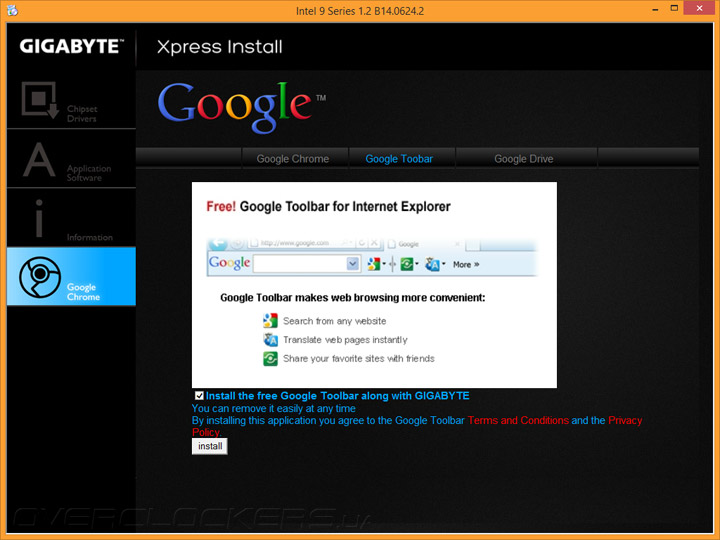

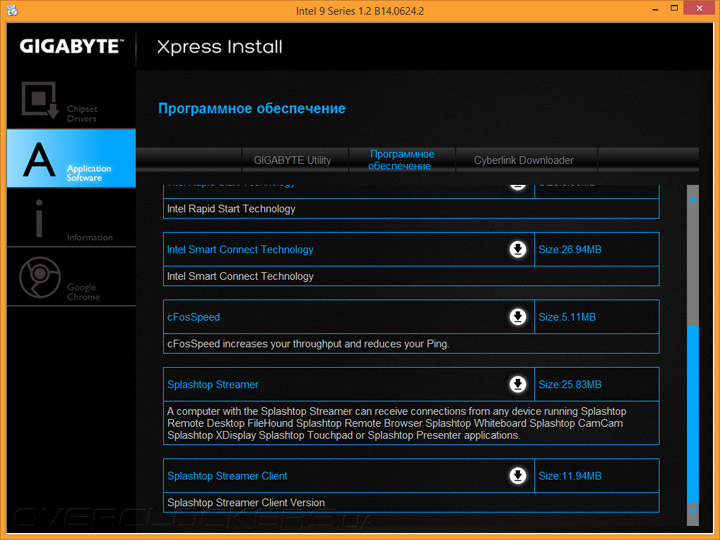

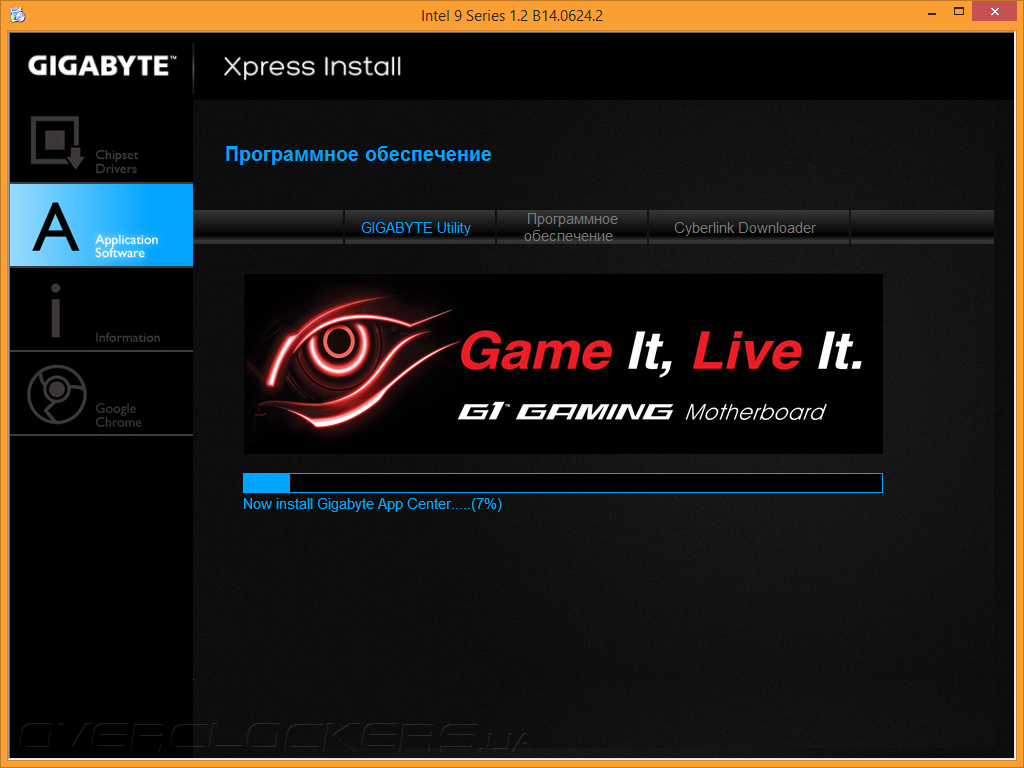

Как драйверы, так и набор утилит обладают мастерами установки. Последний не включает в себя ряд специфических решений, которые придётся установить путём разового запуска установщиков. Набор драйверов всеохватывающий, выходящий за рамки необходимого числа для данной платы, а значит всё действительно необходимое здесь нашлось. Весь ряд фирменных утилит от Gigabyte включен в состав App Center.

Gigabyte GA-Z97X-SLI

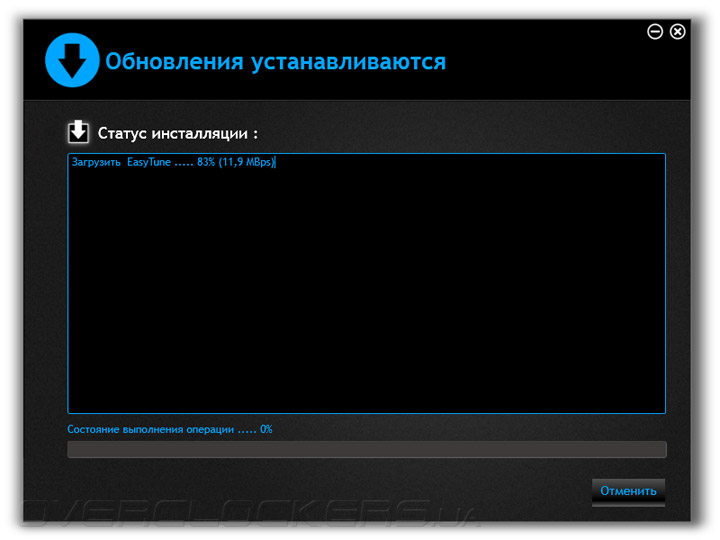

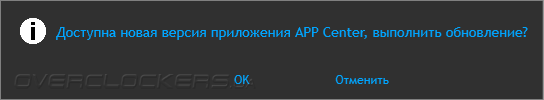

Его версия часто обновляется, этот процесс был предложен и при тестировании платы, при первом запуске комплекса.

Gigabyte GA-Z97X-SLI

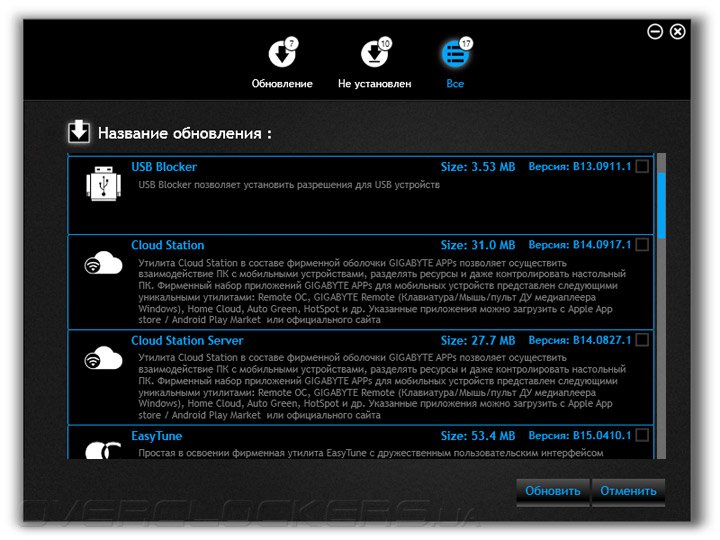

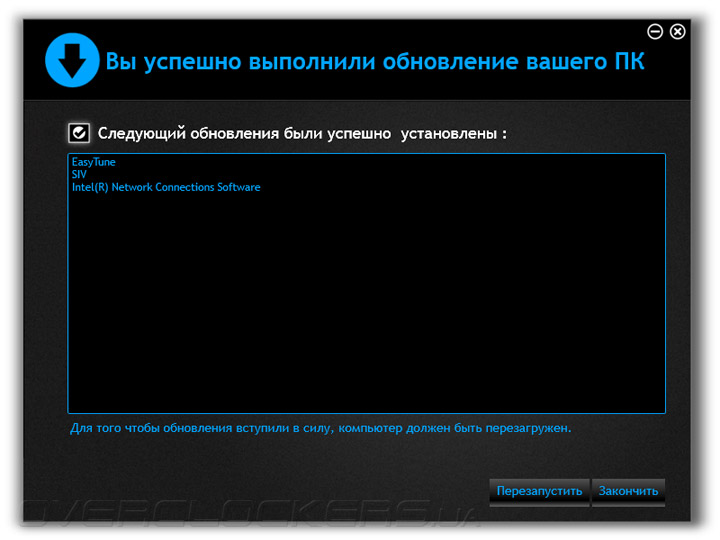

В дальнейшем происходит поиск в Сети новых версий драйверов и ПО, что можно позже исправить в настройках.

Gigabyte GA-Z97X-SLI

Всем этим заведует элемент Live Update, инсталлирующийся в состав комплекса с любым из отмеченных продуктов. Здесь можно отследить выпуск новых версий как уже установленных утилит и драйверов, так и прочих, не включённых в состав системы. Приятно отметить, что вопрос доступа к серверам был успешно решён специалистами компании, и теперь загрузка и установка происходит не только без проблем, а ещё и быстро.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Решение от cFos не включено в набор установщиков, его необходимо самостоятельно найти среди остальных программ и установить.

Gigabyte GA-Z97X-SLI

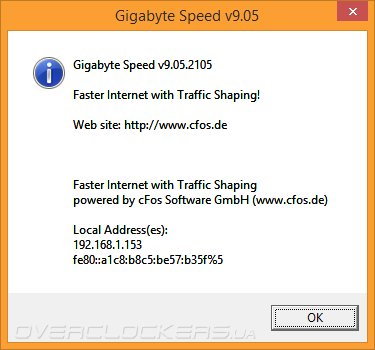

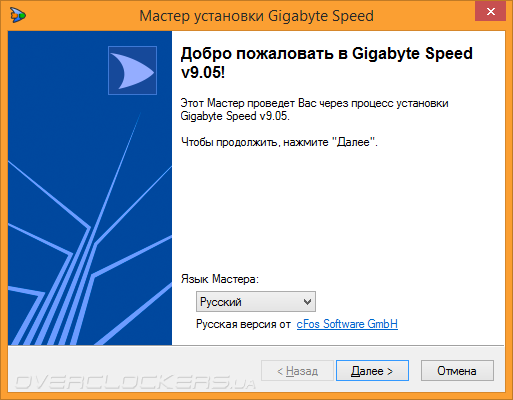

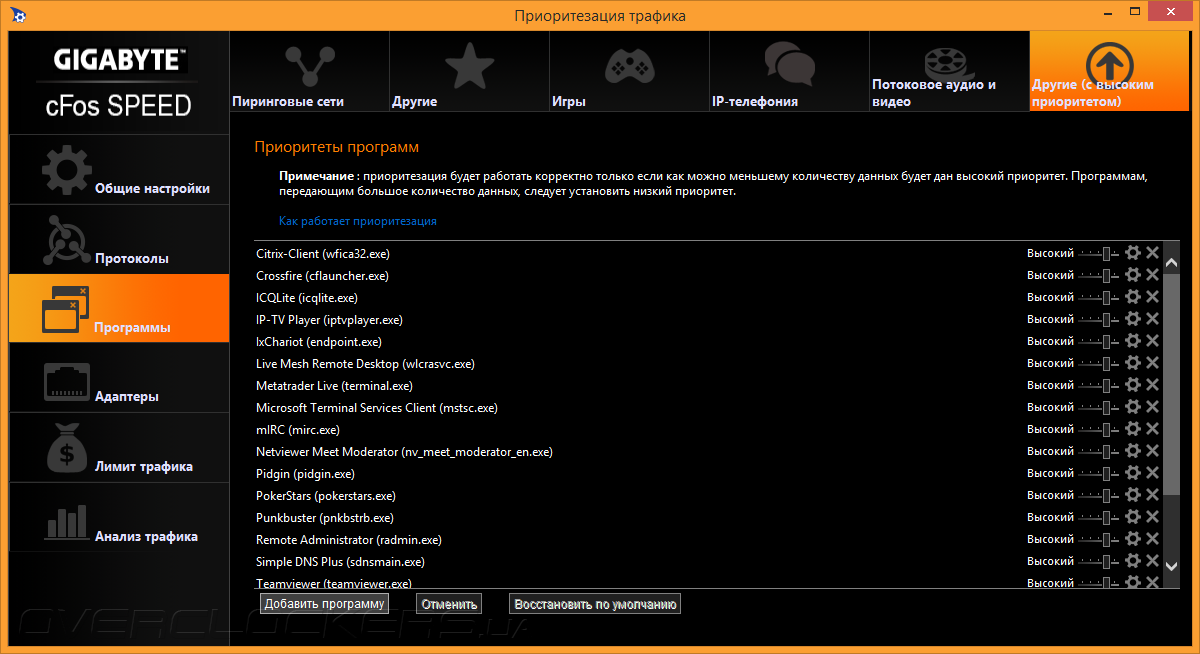

Переименовано оно в Gigabyte Speed, а в его основу включен широко известный cFosSpeed, находящийся на рынке не первый год. Именно такое средство является сопроводительным ПО к сетевому адаптеру от Intel.

Gigabyte GA-Z97X-SLI

Осмотр возможностей этого комплекса уже неоднократно производится в рамках наших обзоров, в конкретном случае уникальным является лишь оболочка, заготовленная специально для Gigabyte.

Gigabyte GA-Z97X-SLI

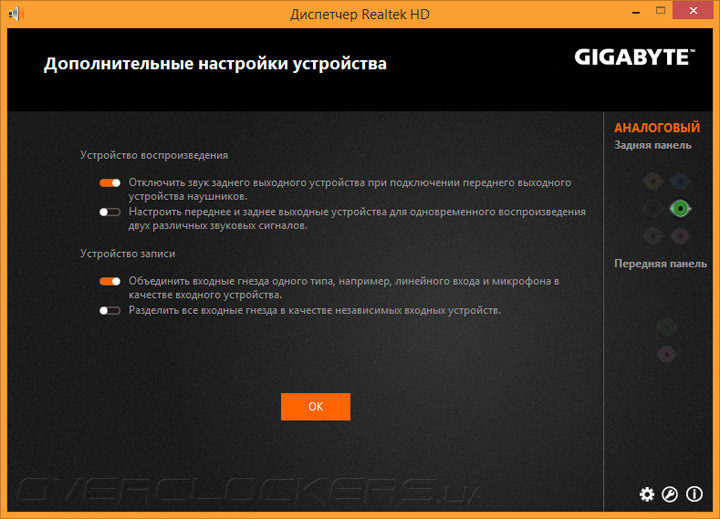

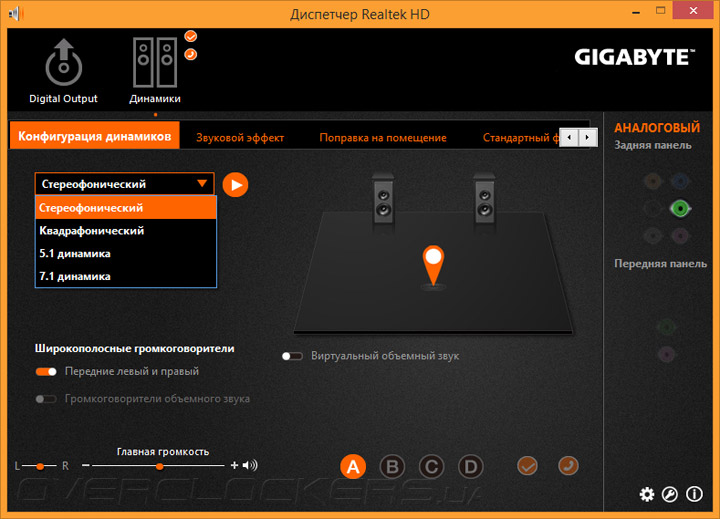

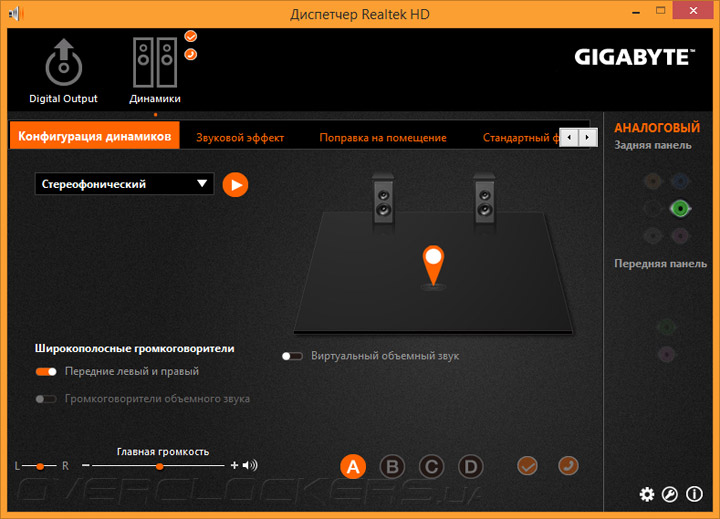

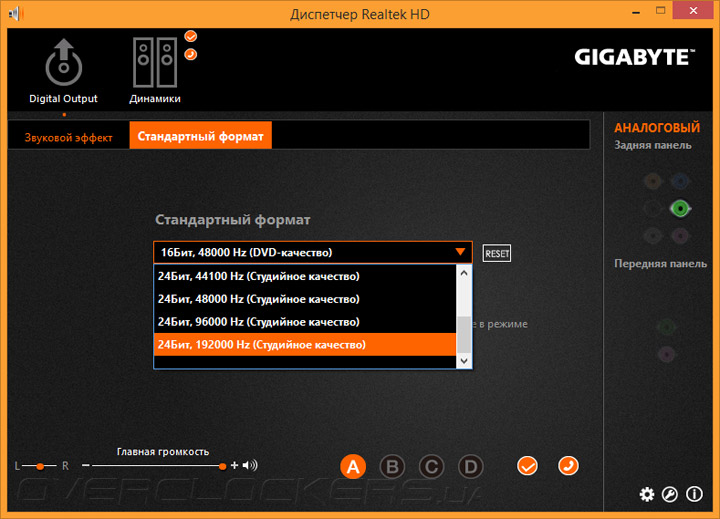

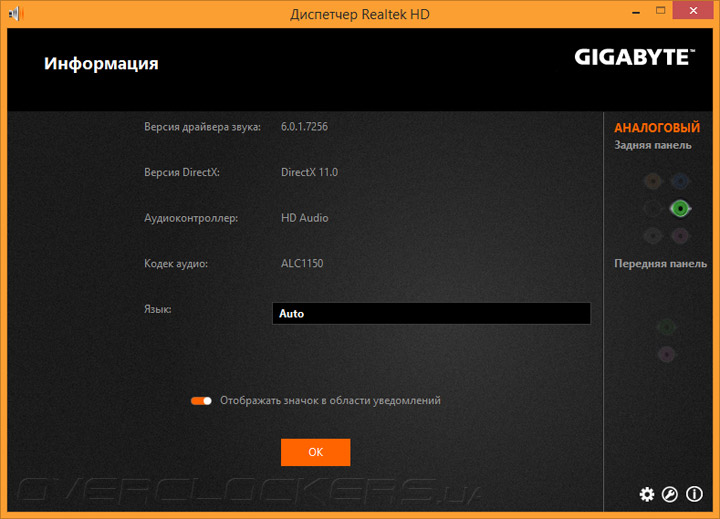

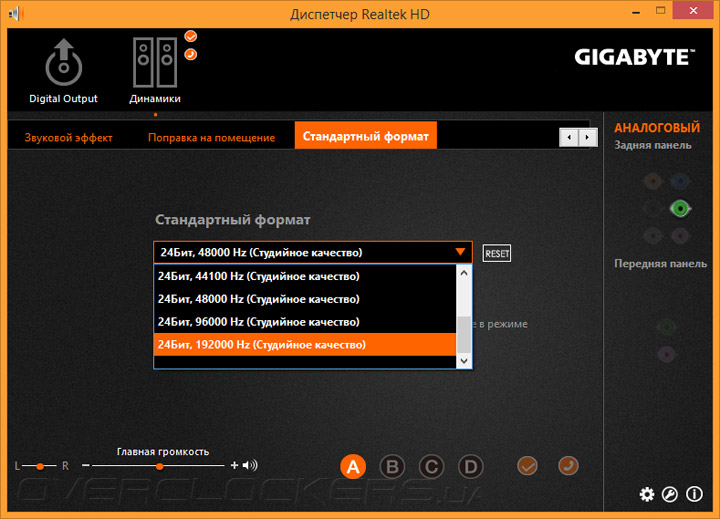

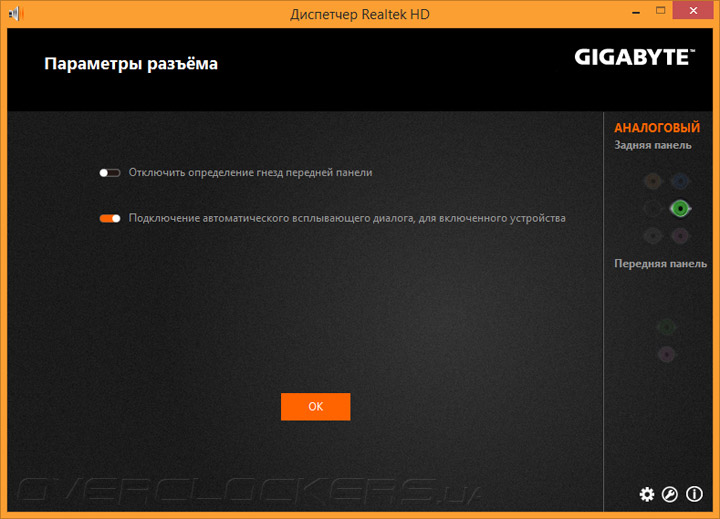

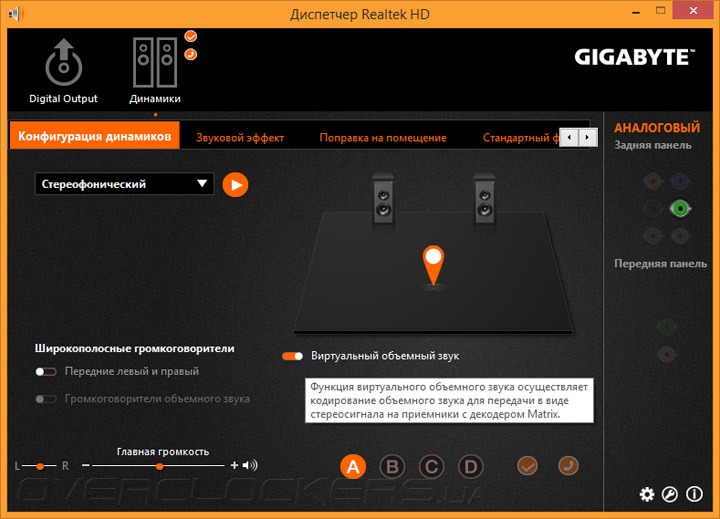

Звуковая подсистема специализированного сопровождения лишена. Довольствоваться придётся лишь фирменным конфигуратором Realtek HD. Несмотря на имеющийся ОУ, инструментов по его активации и деактивации нет, выходит, он используется постоянно. Нет и вариантов выбора источника воспроизведения для зелёного выходного гнезда — на постоянной основе работает профиль «Настольные Стереодинамики». Активировать можно только виртуализацию окружения. Уровень громкости оказался нетипично высоким, следовательно, предположение об использовании ОУ на постоянной основе имеет все основания.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

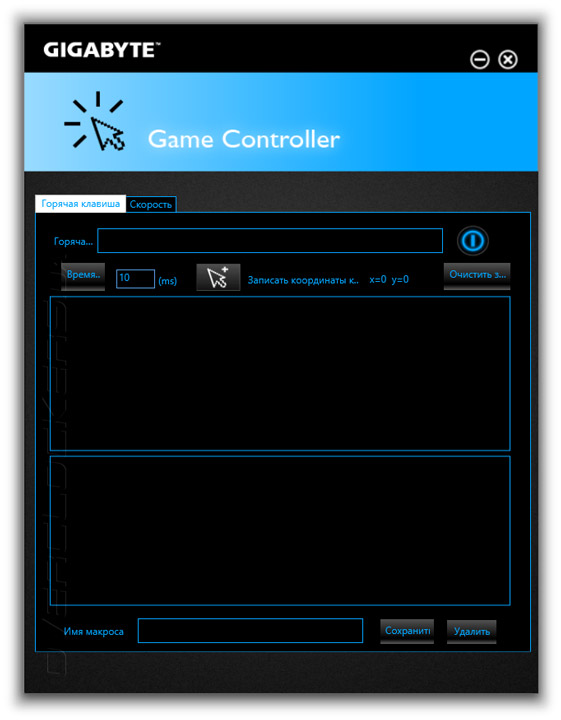

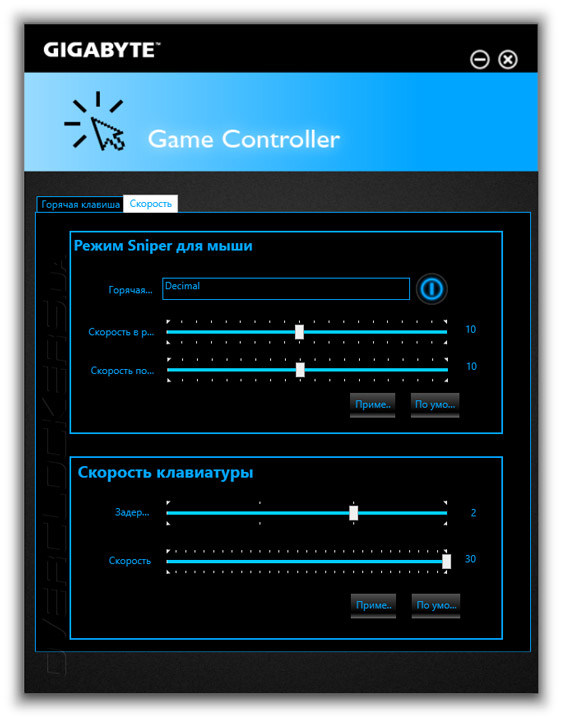

Для игровых компьютеров также может пригодиться фирменный инструмент от производителя под названием Game Controller. Это решение позволяет провести эксперименты по написанию макросов для мыши и клавиатуры.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

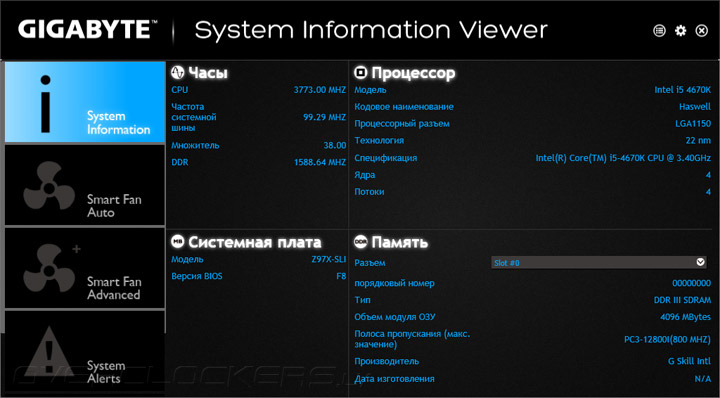

Другой, более традиционный модуль из состава App Center — SIV, то есть System Information Viewer. Данные о системных компонентах были корректными. Важной его составляющей является компонент по взаимодействию с охлаждающими устройствами. Прежде всего доступны четыре готовых профиля, но более интересным является Smart Fan Advanced. Там можно откалибровать конкретные модели вентиляторов, получив для каждого отдельный паспорт, а на его основе потом сформировать алгоритм управления скоростью вращения.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

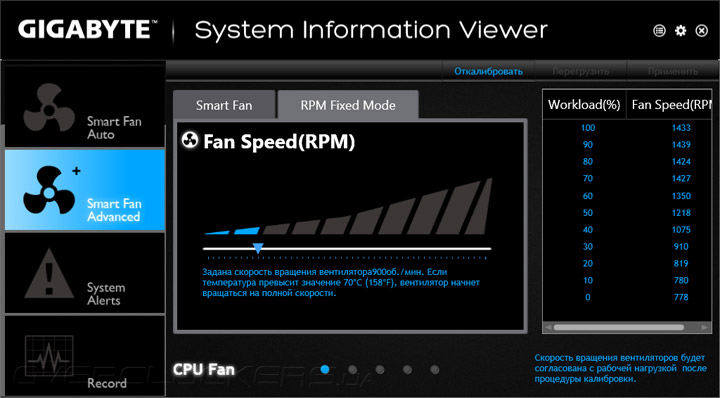

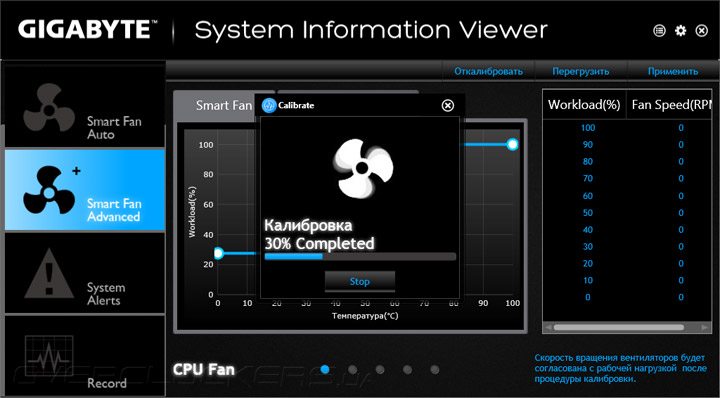

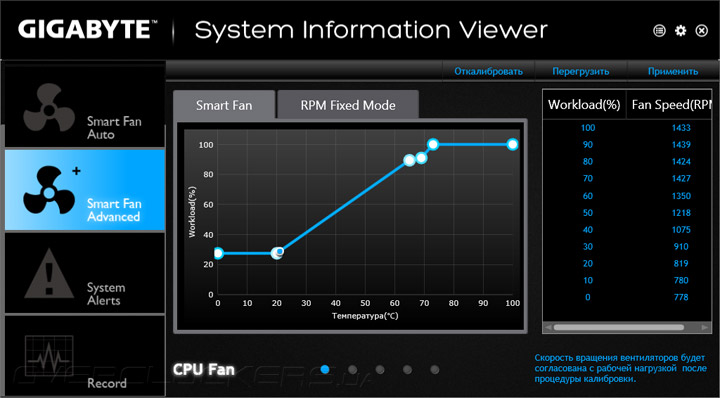

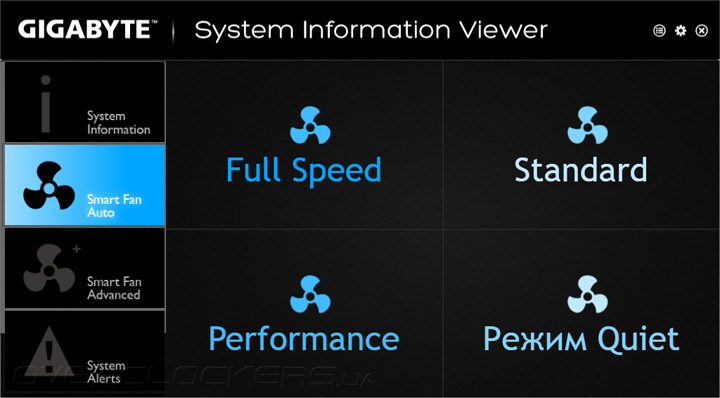

Всего доступно два варианта — переменная скорость, зависимая от текущей температуры ЦП, либо же зафиксированные на единой отметке обороты, которые по преодолению отметки в 70 °C окажутся максимальными. Повторюсь, всего можно подключить пять охладителей.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

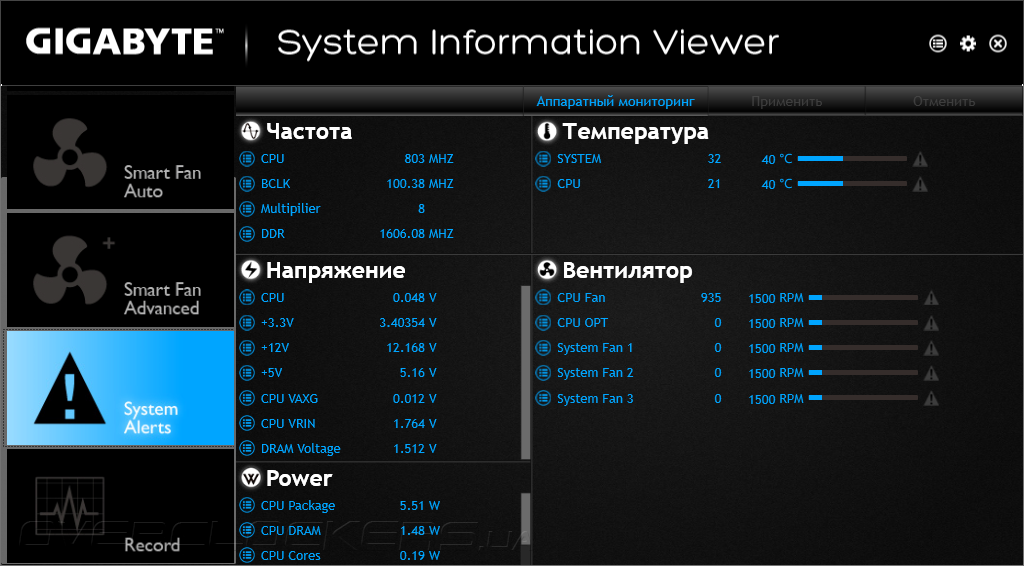

На странице System Alerts можно активировать уведомления, которые будут появляться при выходе за границы температурных отметок либо же оборотов охладителей.

Gigabyte GA-Z97X-SLI

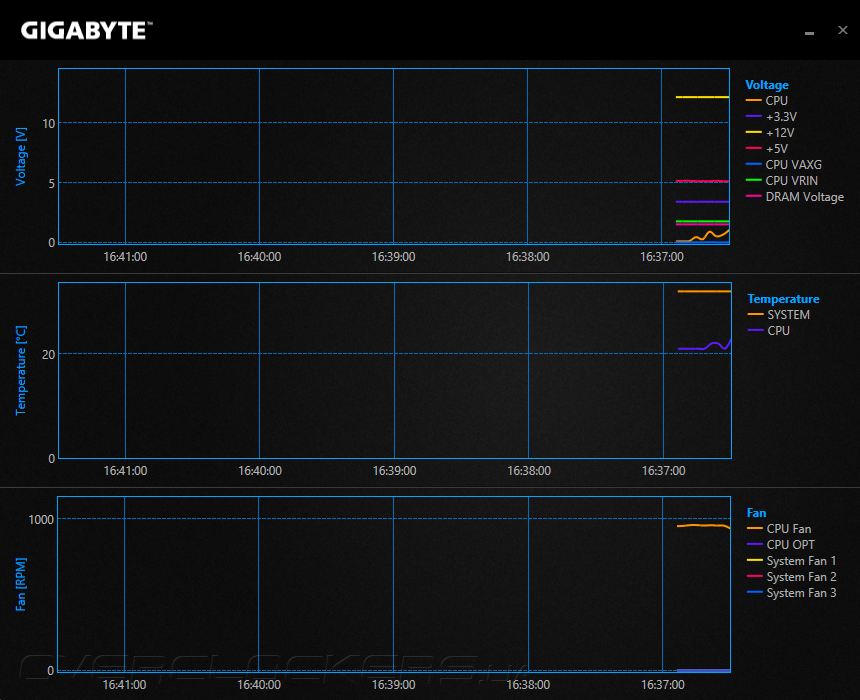

Здесь же сиротливо запрятан инструмент аппаратного мониторинга, где нет никакой возможности влиять на ход фиксируемых значений.

Gigabyte GA-Z97X-SLI

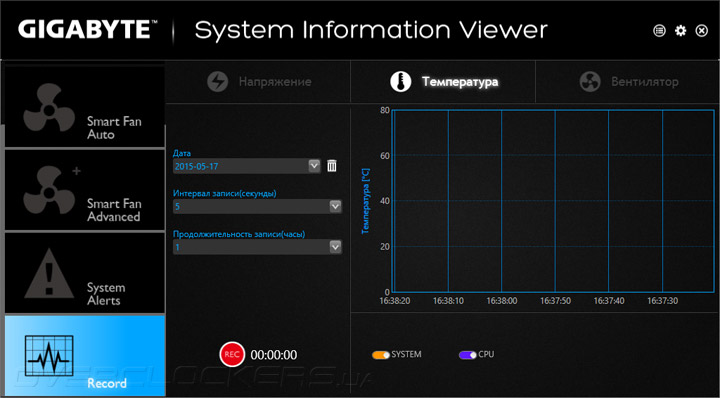

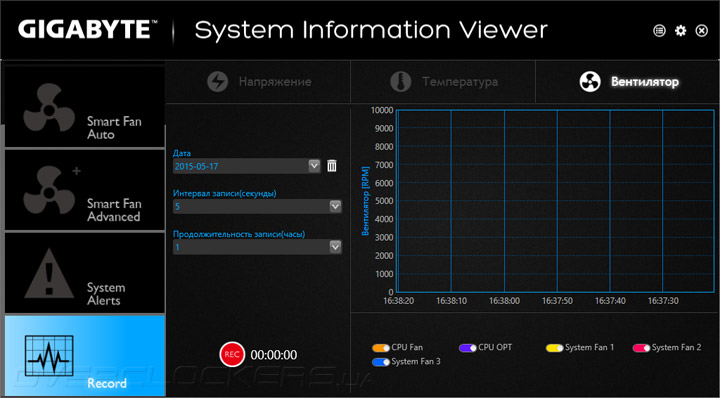

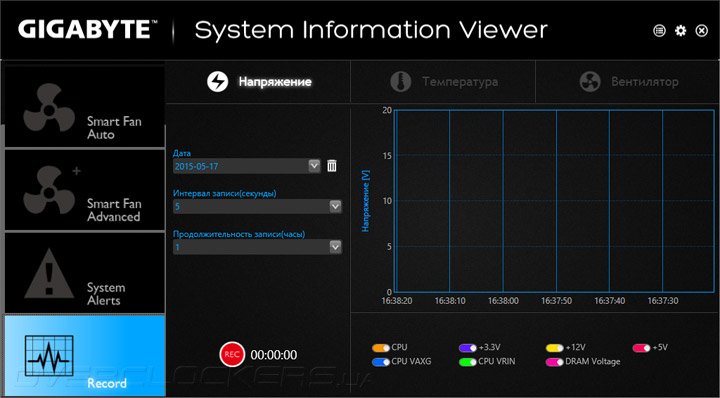

На последней закладке Record этот момент попытались исправить, ведь здесь можно задать необходимые для фиксации параметры, а также временной промежуток для этой операции.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

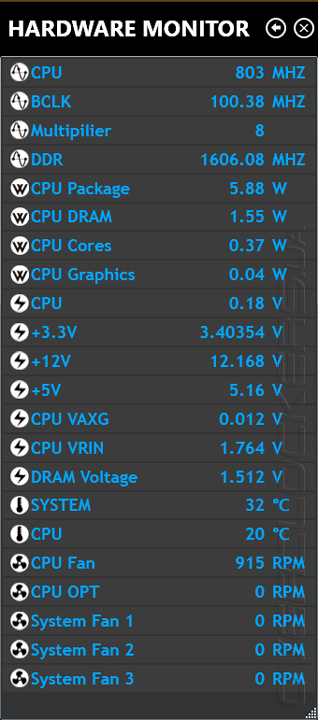

Важным умением этого решения является возможность сворачивания окна в более компактное, чтобы самостоятельно наблюдать за текущими значениями ряда элементов, но снова — ничего настроить нельзя.

Gigabyte GA-Z97X-SLI

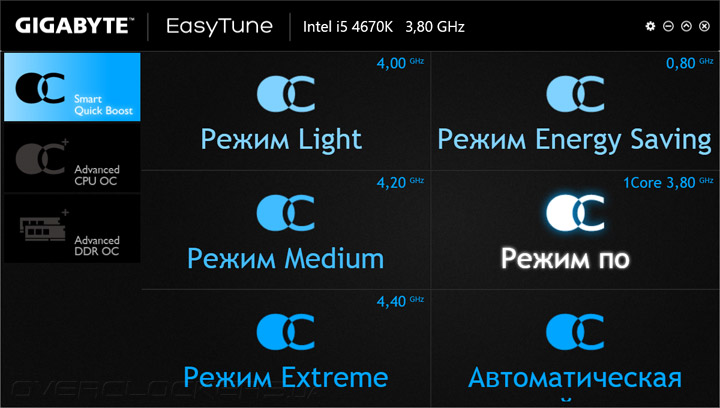

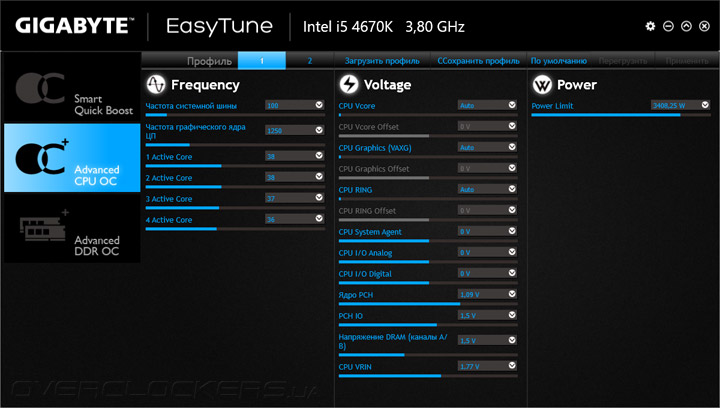

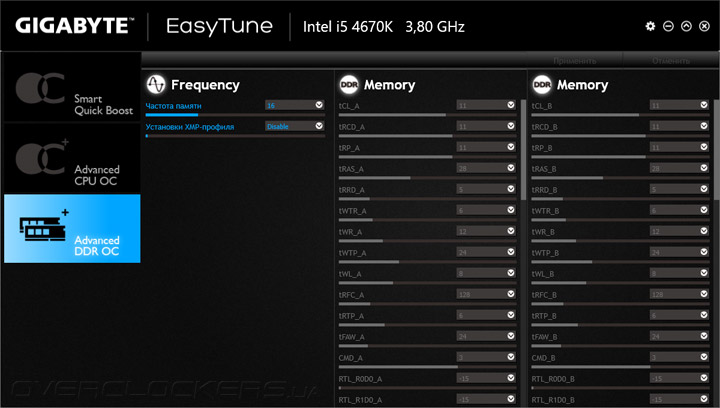

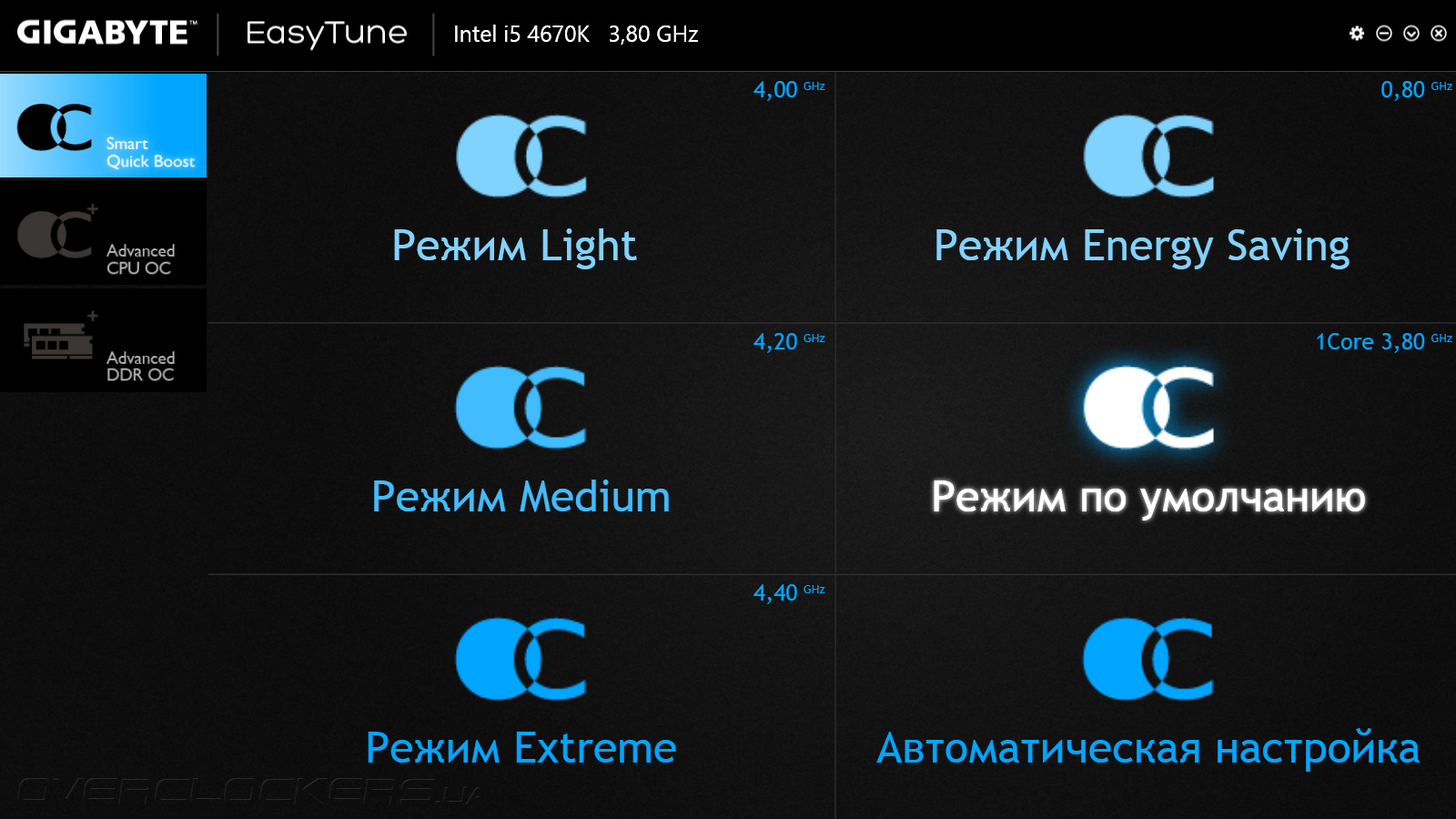

Традиционный инструмент для облечения процесса разгона — EasyTune. Здесь можно воспользоваться рядом готовых сценариев, а также проконтролировать ход их воплощения в реальность.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Реализация русскоязычной локализации всё ещё оставляет желать лучшего, но в полноэкранном режиме теперь всё стало умещаться в установленные рамки.

Gigabyte GA-Z97X-SLI

С точки зрения программного сопровождения всё оказалось предсказуемо. Об утилите от cFos стало известно ещё при осмотре упаковки, а более ничего интересного найти не получилось. Звуковая подсистема пусть и базируется на ALC1150, но полного спектра взаимодействия с окружением не предусмотрено. Фирменные наработки оказались все на месте, изучение разгонного потенциала в том числе и с их привлечением являются целью следующего раздела обзора.

Разгонный потенциал

Используемый в составе тестового стенда Core i5-4670K имеет нештатный, заменённый термоинтерфейс, широко известный под названием «жидкий металл». Таким образом достигается полная отдача как от него, так и от тестируемой материнской платы, без оглядки на высокие рабочие температуры.

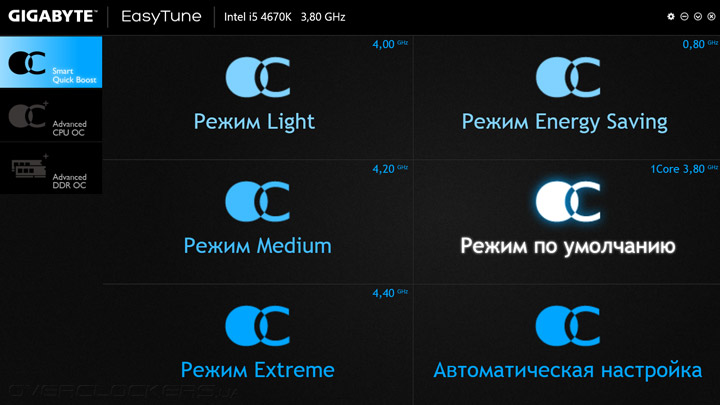

Сперва испытаем работу готового профиля, доступного в EasyTune под названием Extreme 4,4 GHz. Технология Turbo Boost не привлекается, то есть обозначенная частота должна фиксироваться при любом типе нагрузки. Наибольший прирост напряжения в 0,3 В предусмотрен для кольцевой шины, у ЦП величина составляет 0,2 В, а у PCH повышение совершенно незначительно — до 1,09 В.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Как таковой прирост частоты я наблюдал только у ЦП, а ОЗУ и кольцевая шина функционировали в штатных режимах. Напряжение на вычислительных ядрах составляло 1,28 В при несложных операциях и 1,41 В — в случае тяжёлой нагрузки. Энергосбережение функционировало исправно.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Другой путь использования EasyTune — режим Auto Tuning. Здесь обещается достичь показателя в 4,6 ГГц.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

При этом активно используется Turbo Boost, а значит частота в 4,6 ГГц будет актуальна лишь в избранных случаях. Интересно, прирост напряжения для ЦП вновь оказался на уровне 0,2 В, а DRAM вновь не разгонялась.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

В этом режиме работы напряжение процессора поднималось до угрожающих его жизненному состоянию 1,56 В. А фактическая частота редко когда была выше 4,4 ГГц. Поэтому целесообразность использования такого режима работы очень сомнительна.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Ещё одним простым способом повышения быстродействия является активация готового профиля в среде UEFI. Я испытывал максимально доступную отметку «100% Upgrade». В этот раз ОЗУ наконец функционировала согласно имеющемуся профилю XMP — частота росла до 2133 МГц с повышением напряжения до 1,66 В. Core i5-4670K разгонялся до внушительных 4,7 ГГц при напряжении 1,43 В.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

На практике оказалось, что задержки для оперативной памяти не соответствовали XMP, их конфигурация обретала вид 11-14-14-36-1Т. Система стабильно функционировала при несложной нагрузке, а вот сценарии LinX 0.6.5 доводили её до BSOD.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

В целом, испытуемая проявила себя немного хуже той же GA-Z97X-Gaming 3, но отыскать среди готовых профилей работоспособный всё же можно.

Собственные испытания я начал с традиционного повышения базовой частоты. Система оказалась стабильной на отметке 173,5 МГц, такой уровень свойственен многим системным платам от Gigabyte.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Поведение устройства было полностью адекватным, а в случае установки неработоспособных параметров система стартовала с безопасными настройками, что позволяло выполнить изменения без установки всех значений с самого начала.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Без особых проблем удалось разогнать и Core i5-4670K с сохранением работы энергосберегающих технологий. Для работы на частоте 4,7 ГГц требуется питающее напряжение величиной 1,9 В, вычислительные ядра нуждаются в 1,35 В, а кольцевой шине, функционирующей на 4,4 ГГц, достаточно 1,3 В.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Последний параметр практически всеми платами на основе Intel Z97 завышается, поэтому здесь вслепую я устанавливал 1,25 В. Уровень VRIN сильно зависит от профиля LLC. Препятствовать падению напряжения может лишь самый крайний — Turbo, но в этом случае оно изрядно повышается при возрастании интенсивности нагрузки. Поэтому для искомых 1,9 В устанавливалось 1,86 В. Такой характер работы также влиял и на напряжение вычислительного блока, поэтому там оказалось достаточно форсировать 1,33 В. Кроме всего этого, я деактивировал вручную интегрированную графическую подсистему.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Температурный режим в зоне размещения стабилизатора питания был приемлемым. Наиболее горячий участок прогревался до 81 °C, тогда как радиаторы — всего до 60 °C. Потребление при этом было адекватным, уровень составил 81–296 Вт, а это даже меньше, чем у более грозных устройств, где стабилизация напряжения работает намного лучше.

Gigabyte GA-Z97X-SLI

Максимальный разгон оперативной памяти прошёл без заминок. Модули заработали на частоте 2666 МГц с поднятием напряжения до 1,76 В при конфигурации задержек 11-13-12-30-1T.

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

В качестве вывода можно подтвердить умение устройства разгонять процессор и оперативную память, пусть процесс не будет облегчён внятным мониторингом действующих напряжений, а в помощь не смогут быть привлечены какие-то аппаратные возможности — за их неимением. По своей сути, GA-Z97X-SLI действительно является наследницей неплохой GA-Z97M-D3H. Остаётся проверить, насколько хорош её уровень быстродействия относительно других плат.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 5.20 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97X-SLI F8 5.20.3435 4.1.633-x64 2.3.293 1.5.893
ASUS Z97M-Plus 2801 5.20.3423 4.1.633-x64 2.3.293 1.5.893
MSI Z97S SLI Krait Edition V10.3 5.20.3417 4.1.633-x64 2.2.282 1.5.884
ASUS Sabertooth Z97 Mark S 2205 5.00.3354 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 5 F6e 5.00.3341 4.1.627-x64 2.2.282 1.4.828
ASUS Z97-P 2601 5.00.3335 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-B85N Phoenix F6 5.00.3323 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 3 F5 5.00.3308 4.1.627-x64 2.2.282 1.4.828
ASUS B85-Pro Gamer 2103 4.70.3248 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

Частота Core i5-4670K во время тестирования составляла 3,8 ГГц без привязки к типу нагрузки, как это было практически на всех устройствах, а значит и результаты должны быть не хуже, чем всегда.

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Чуть большей, чем обычно, оказалась латентность памяти, в остальном — всё хорошо.

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

В бенчмарках Futuremark производительность оказалась ровной, не хуже, чем других систем.

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

При низких настройках качества быстродействие было не слишком выдающимся, а при их повышении вся разница испарилась, GA-Z97X-SLI встала в один плотный ряд с другими изделиями.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z97X-SLI

Энергоэффективность, равно как и производительность, системной платы оказалась на хорошем уровне, пусть и не самом выдающимся, а среднем, исходя из общей картины множества протестированных моделей. Традиционный шаг понижения этих цифр — отключение в UEFI Gigabyte активированного встроенного графического ядра Intel. В результате коридор цифр оказался равным 81–177 Вт, то есть отыграть можно около пяти ватт. Ещё можно отключить подсветку, но это не слишком отразится на итоговых цифрах, ведь экономия не составит и целой единицы ватта.


Вывод

Результат компромиссных решений специалистов Gigabyte получился весьма неплохим. GA-Z97X-SLI обеспечит современный ПК множеством интерфейсов, и не просто их базовым набором, а как новейшими, так и несколькими устаревшими типами разъемов. Звуковая составляющая основана на кодеке ALC1150, только вот бонусного ПО для работы со звуковым сопровождением нет, и даже штатный конфигуратор Realtek оказался немного урезанным. Сетевой адаптер от Intel сопровождается программным решением от cFos. А ещё, как следует из названия, здесь можно собрать конфигурацию из пары видеоадаптеров.

От старших решений эта плата отличается упрощённым стабилизатором питания. Однако, как показали результаты испытаний, ему вполне по силам раскрыть потенциал скальпированного Core i5-4670K, да и с разгоном оперативной памяти не возникло никаких трудностей. Замечания можно выдвинуть к качеству стабилизации напряжений, а отсутствие мониторинга (как аппаратного, так и программного) часть операций по настройке системы превращают в интригу без возможности контроля за развитием событий. Впрочем, пара самых важных параметров всё же контролируема даже сторонним программным обеспечением.

Экономия также коснулась комплекта поставки и общих габаритов устройства, но всё это слабо влияет на функционирование системы. Уровень потребления оказался адекватным. Дополняет позитивную общую картину о GA-Z97X-SLI возможность подключения к ней пяти охладителей.

В итоге нельзя не отметить эту плату как верного претендента на покупку, особенно тем, кто не желает переплачивать за излишний функционал, который никогда не будет востребован, и в то же время точно знает, что ему нужно не самое простое на рынке устройство на базе Intel Z97.

Gigabyte GA-Z97X-SLI Выбор редакции: высокое качество

Наша работа возникла из-за любви к железу!
