Обзор материнской платы Gigabyte GA-Z97X-SLI для процессоров Haswell

Разгонный потенциал

Используемый в составе тестового стенда Core i5-4670K имеет нештатный, заменённый термоинтерфейс, широко известный под названием «жидкий металл». Таким образом достигается полная отдача как от него, так и от тестируемой материнской платы, без оглядки на высокие рабочие температуры.

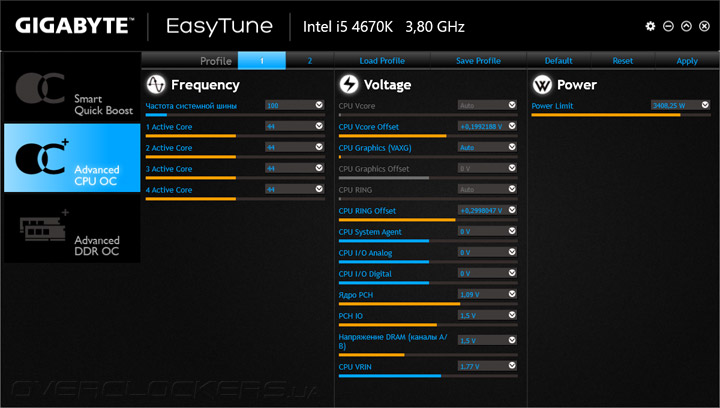

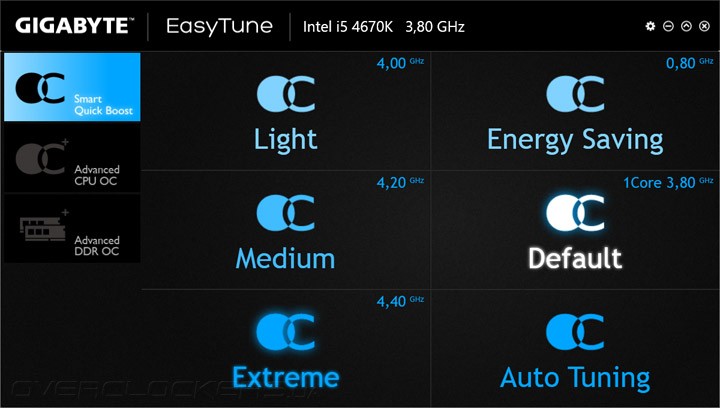

Сперва испытаем работу готового профиля, доступного в EasyTune под названием Extreme 4,4 GHz. Технология Turbo Boost не привлекается, то есть обозначенная частота должна фиксироваться при любом типе нагрузки. Наибольший прирост напряжения в 0,3 В предусмотрен для кольцевой шины, у ЦП величина составляет 0,2 В, а у PCH повышение совершенно незначительно — до 1,09 В.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

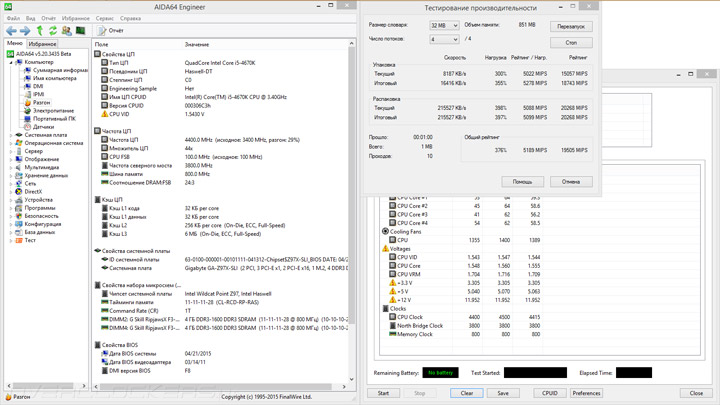

Как таковой прирост частоты я наблюдал только у ЦП, а ОЗУ и кольцевая шина функционировали в штатных режимах. Напряжение на вычислительных ядрах составляло 1,28 В при несложных операциях и 1,41 В — в случае тяжёлой нагрузки. Энергосбережение функционировало исправно.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

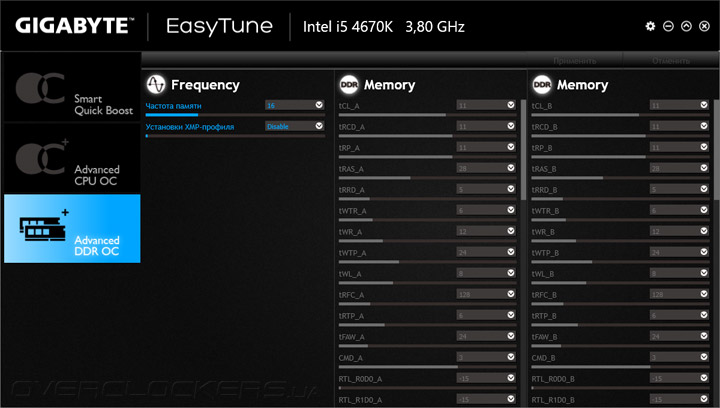

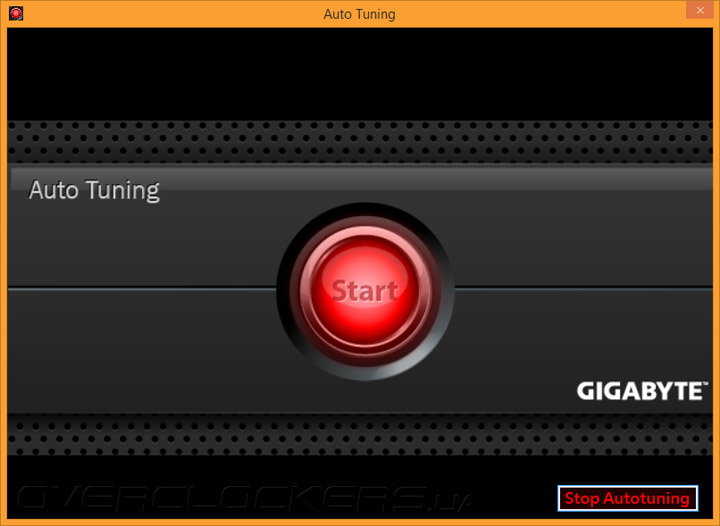

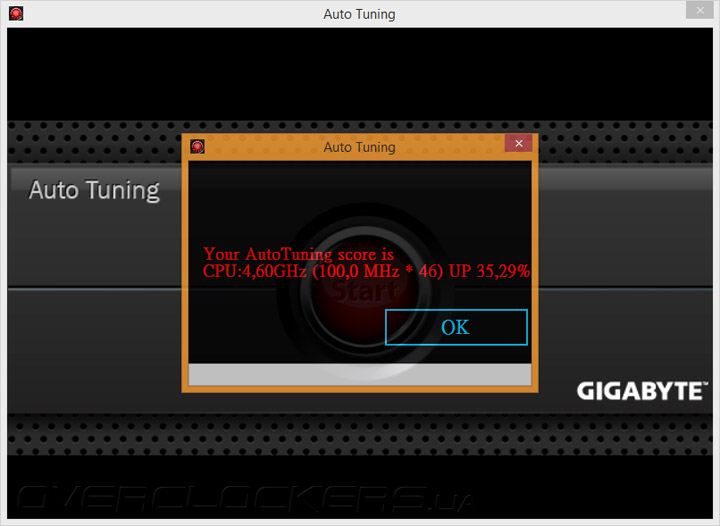

Другой путь использования EasyTune — режим Auto Tuning. Здесь обещается достичь показателя в 4,6 ГГц.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

При этом активно используется Turbo Boost, а значит частота в 4,6 ГГц будет актуальна лишь в избранных случаях. Интересно, прирост напряжения для ЦП вновь оказался на уровне 0,2 В, а DRAM вновь не разгонялась.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

В этом режиме работы напряжение процессора поднималось до угрожающих его жизненному состоянию 1,56 В. А фактическая частота редко когда была выше 4,4 ГГц. Поэтому целесообразность использования такого режима работы очень сомнительна.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

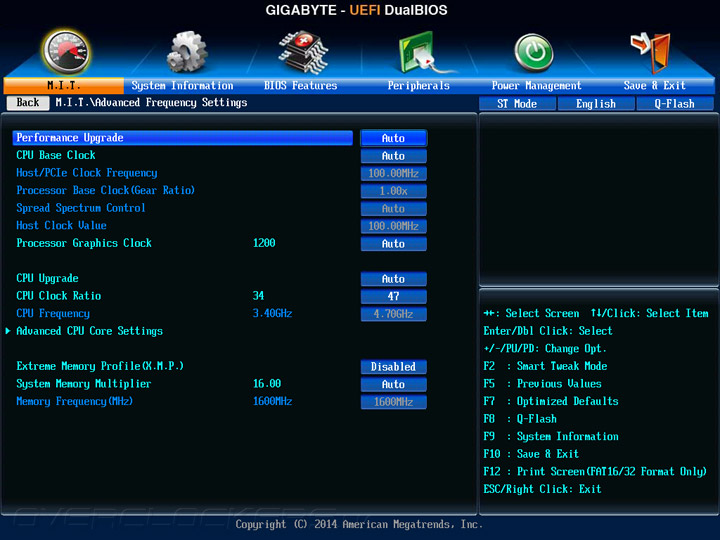

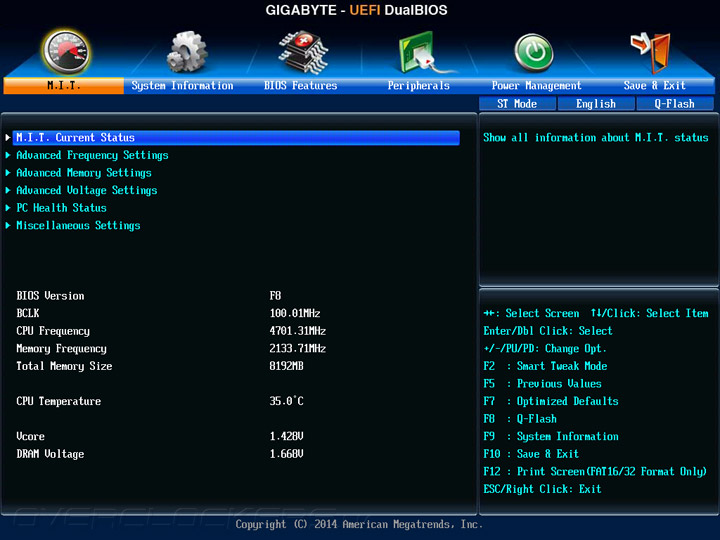

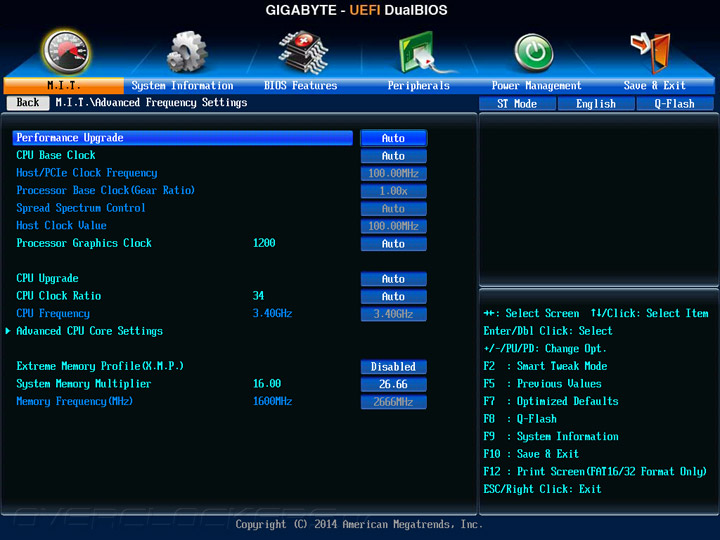

Ещё одним простым способом повышения быстродействия является активация готового профиля в среде UEFI. Я испытывал максимально доступную отметку «100% Upgrade». В этот раз ОЗУ наконец функционировала согласно имеющемуся профилю XMP — частота росла до 2133 МГц с повышением напряжения до 1,66 В. Core i5-4670K разгонялся до внушительных 4,7 ГГц при напряжении 1,43 В.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

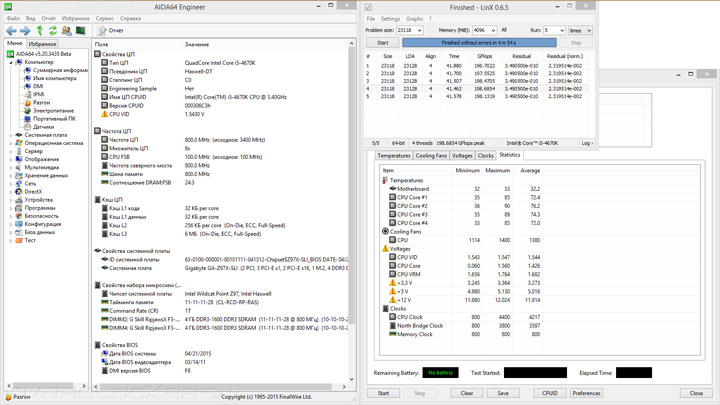

На практике оказалось, что задержки для оперативной памяти не соответствовали XMP, их конфигурация обретала вид 11-14-14-36-1Т. Система стабильно функционировала при несложной нагрузке, а вот сценарии LinX 0.6.5 доводили её до BSOD.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

В целом, испытуемая проявила себя немного хуже той же GA-Z97X-Gaming 3, но отыскать среди готовых профилей работоспособный всё же можно.

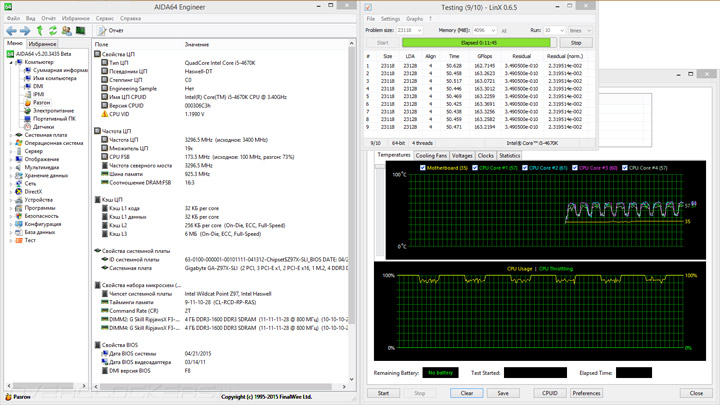

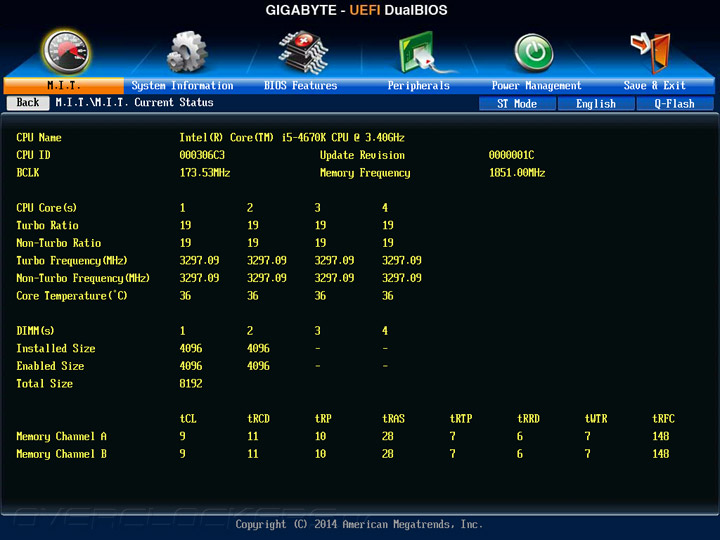

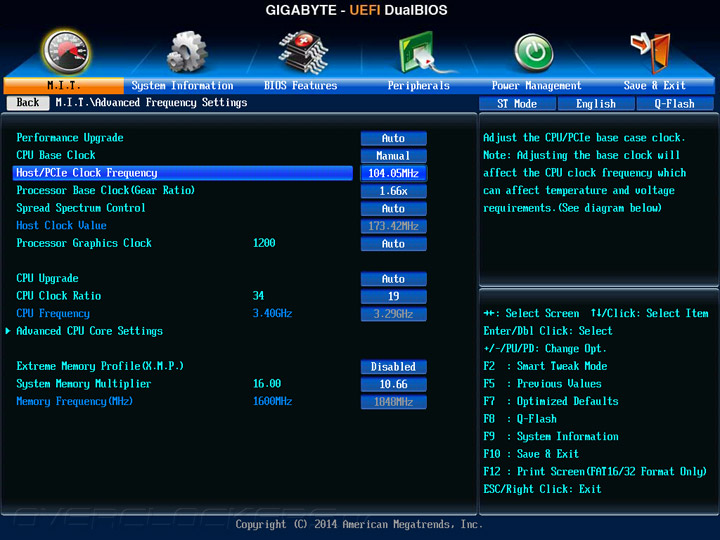

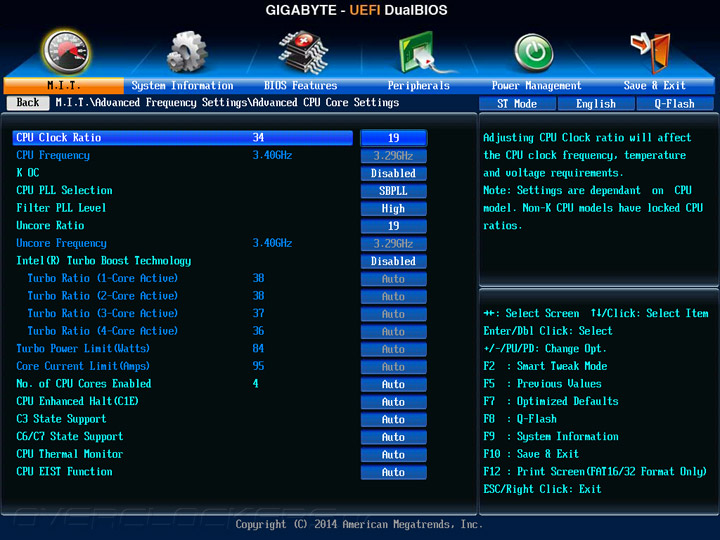

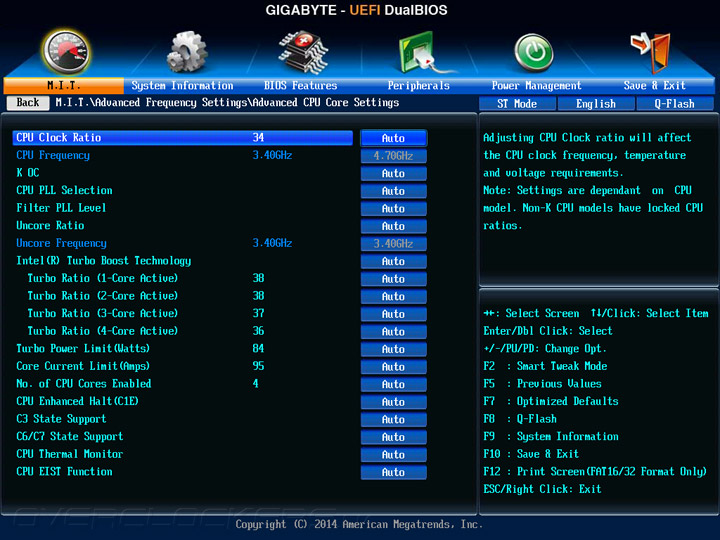

Собственные испытания я начал с традиционного повышения базовой частоты. Система оказалась стабильной на отметке 173,5 МГц, такой уровень свойственен многим системным платам от Gigabyte.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Поведение устройства было полностью адекватным, а в случае установки неработоспособных параметров система стартовала с безопасными настройками, что позволяло выполнить изменения без установки всех значений с самого начала.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

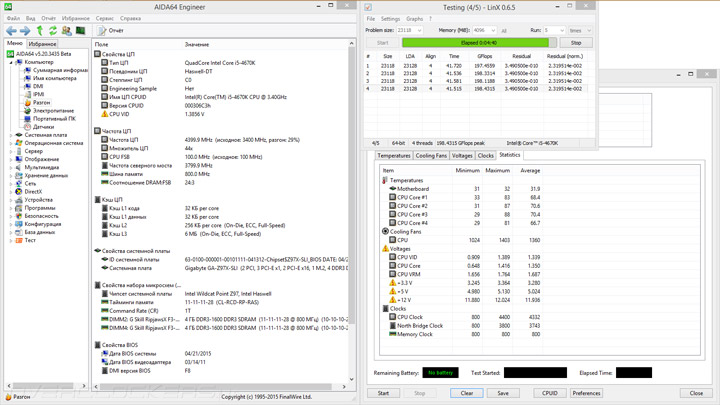

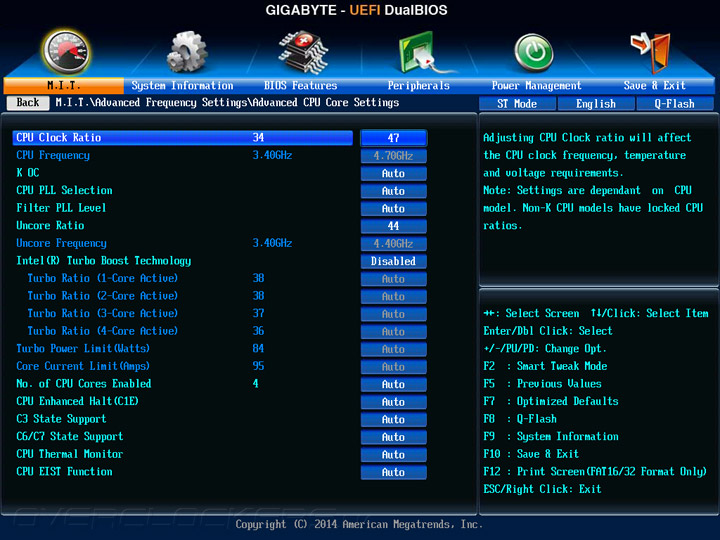

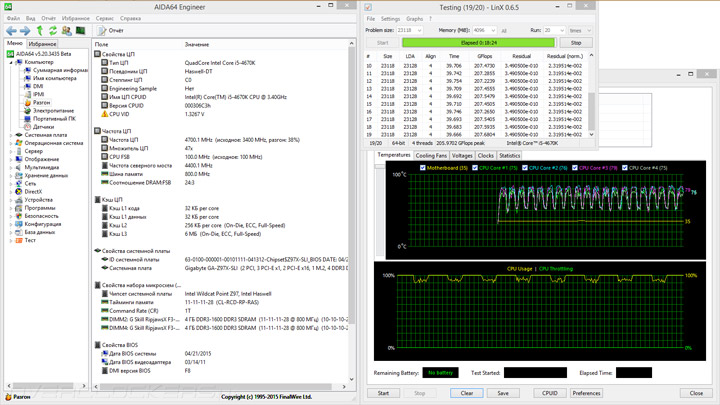

Без особых проблем удалось разогнать и Core i5-4670K с сохранением работы энергосберегающих технологий. Для работы на частоте 4,7 ГГц требуется питающее напряжение величиной 1,9 В, вычислительные ядра нуждаются в 1,35 В, а кольцевой шине, функционирующей на 4,4 ГГц, достаточно 1,3 В.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

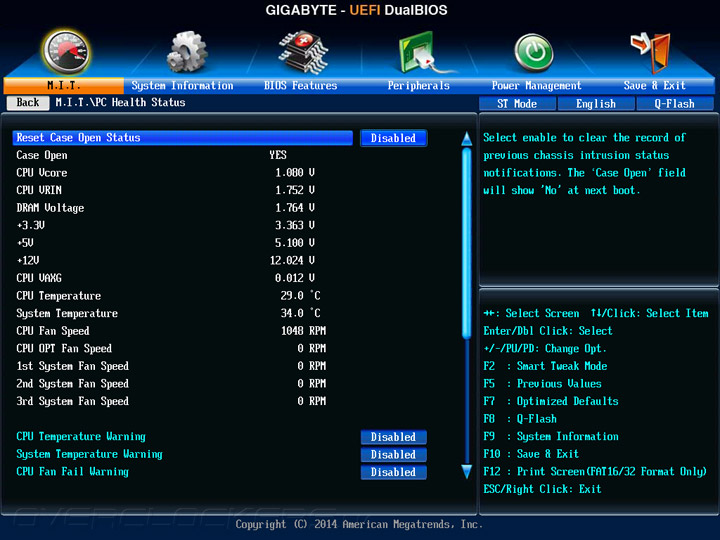

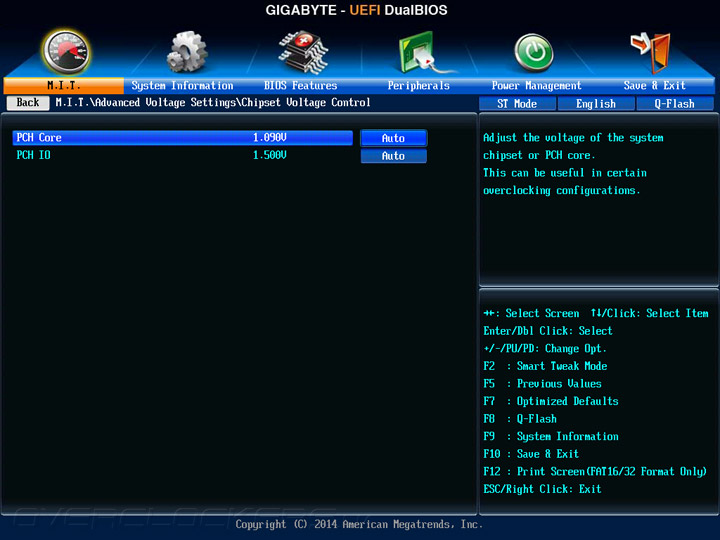

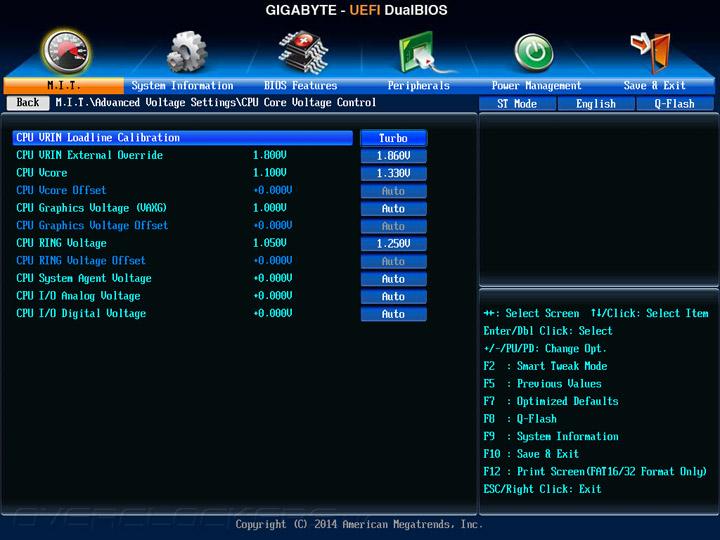

Последний параметр практически всеми платами на основе Intel Z97 завышается, поэтому здесь вслепую я устанавливал 1,25 В. Уровень VRIN сильно зависит от профиля LLC. Препятствовать падению напряжения может лишь самый крайний — Turbo, но в этом случае оно изрядно повышается при возрастании интенсивности нагрузки. Поэтому для искомых 1,9 В устанавливалось 1,86 В. Такой характер работы также влиял и на напряжение вычислительного блока, поэтому там оказалось достаточно форсировать 1,33 В. Кроме всего этого, я деактивировал вручную интегрированную графическую подсистему.

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

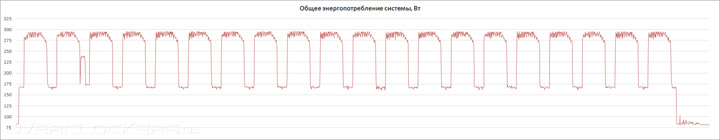

Температурный режим в зоне размещения стабилизатора питания был приемлемым. Наиболее горячий участок прогревался до 81 °C, тогда как радиаторы — всего до 60 °C. Потребление при этом было адекватным, уровень составил 81–296 Вт, а это даже меньше, чем у более грозных устройств, где стабилизация напряжения работает намного лучше.

Gigabyte GA-Z97X-SLI

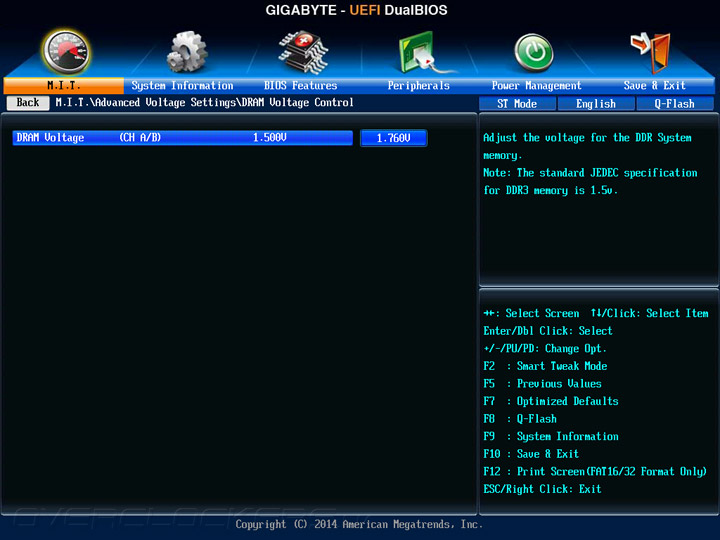

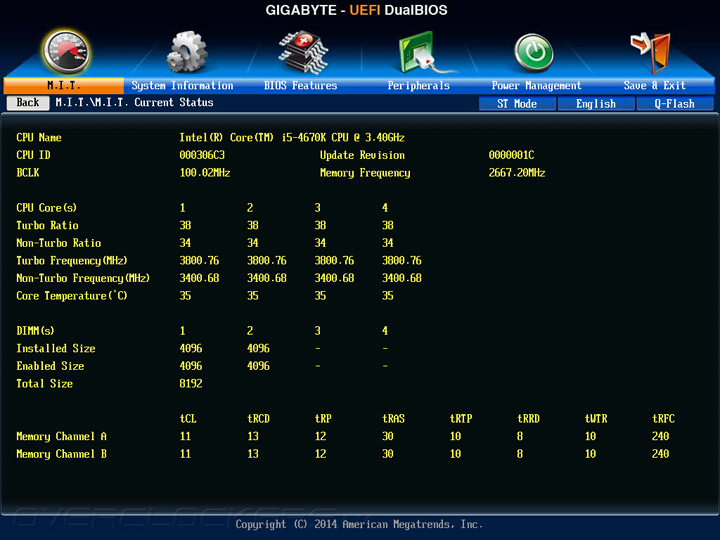

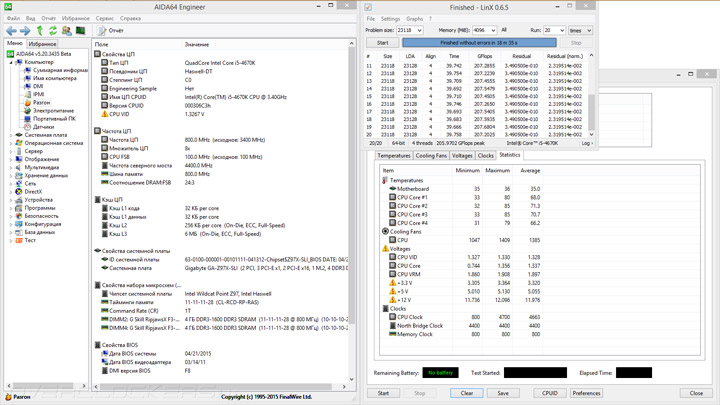

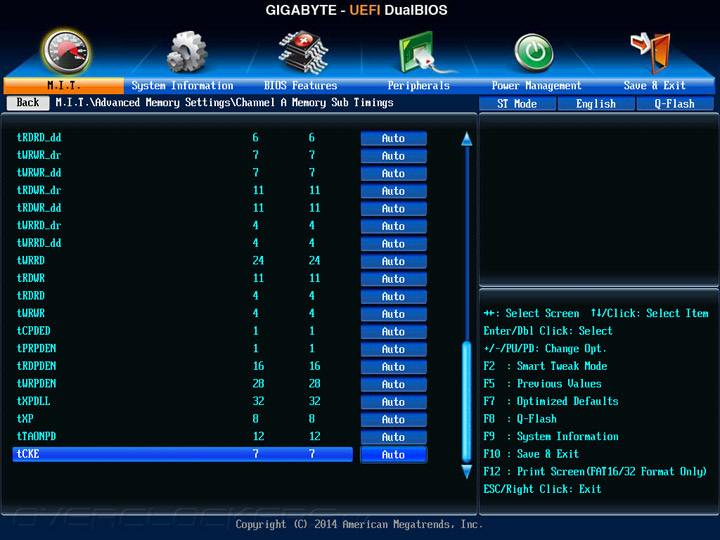

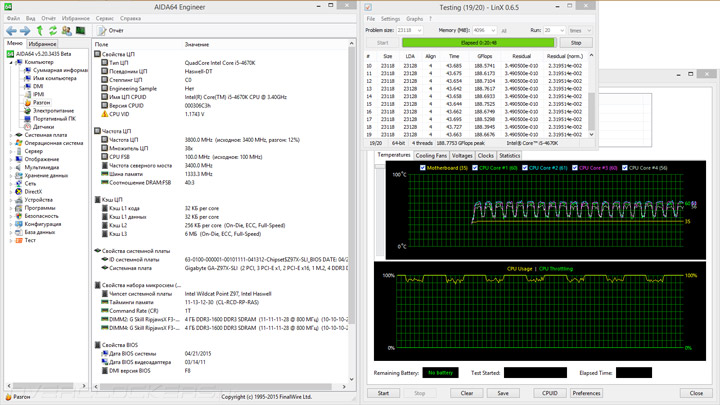

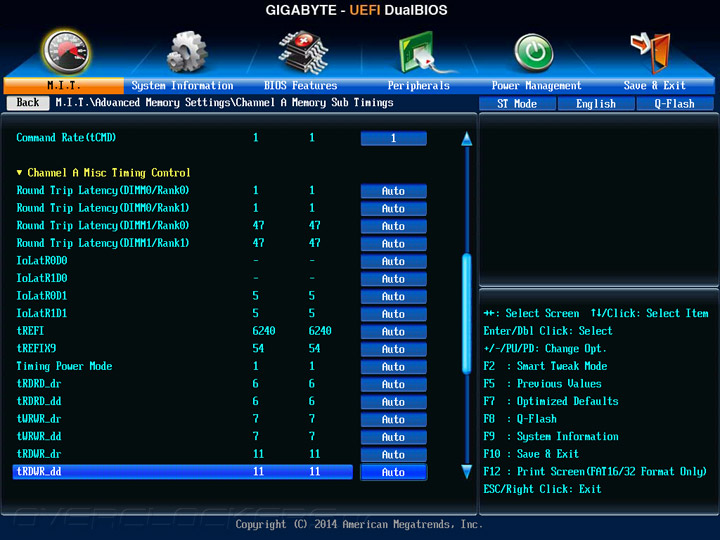

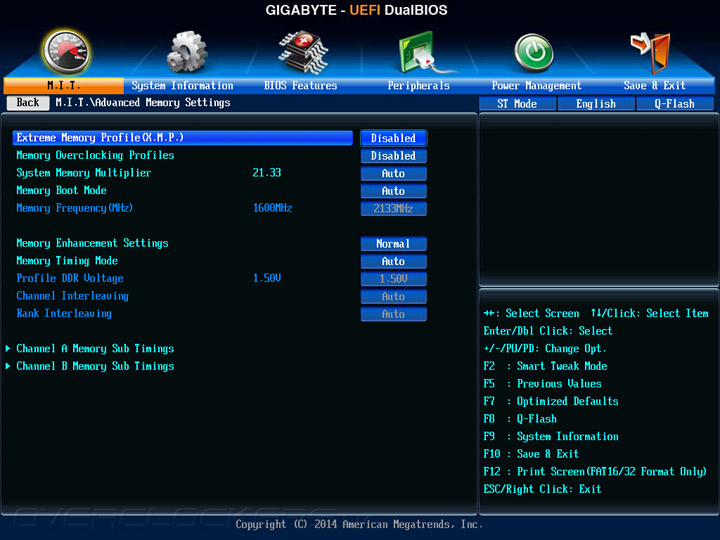

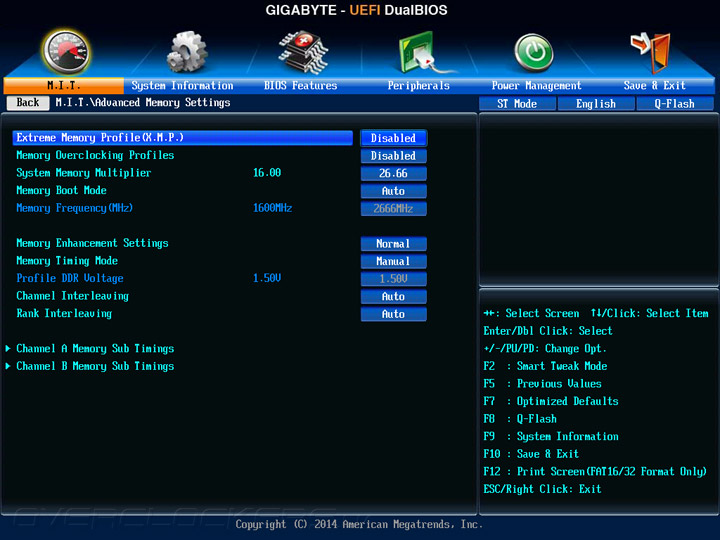

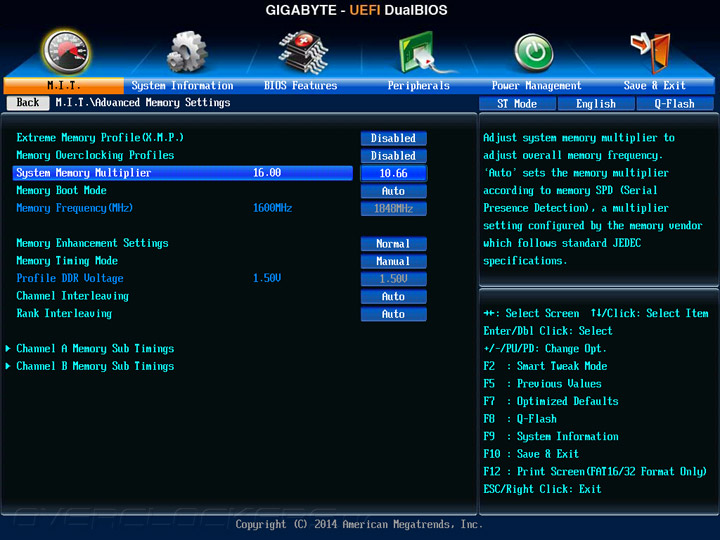

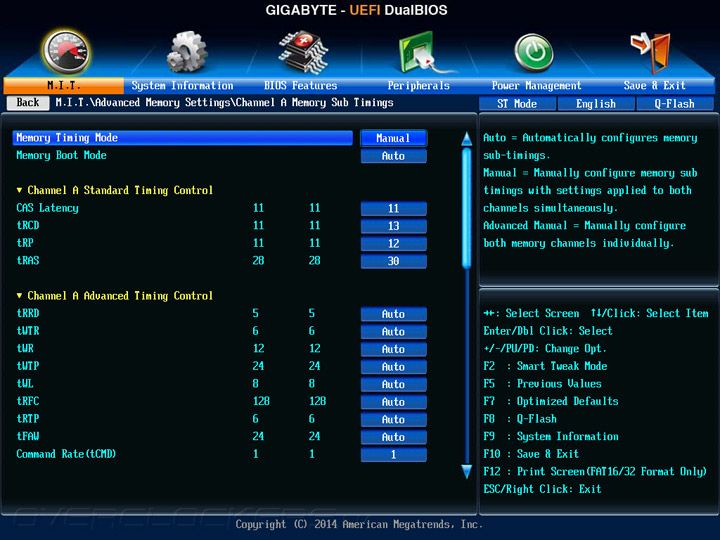

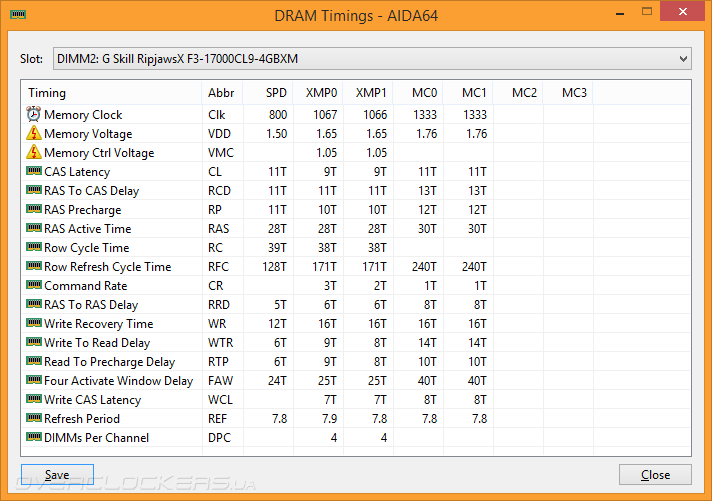

Максимальный разгон оперативной памяти прошёл без заминок. Модули заработали на частоте 2666 МГц с поднятием напряжения до 1,76 В при конфигурации задержек 11-13-12-30-1T.

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLIGigabyte GA-Z97X-SLI

В качестве вывода можно подтвердить умение устройства разгонять процессор и оперативную память, пусть процесс не будет облегчён внятным мониторингом действующих напряжений, а в помощь не смогут быть привлечены какие-то аппаратные возможности — за их неимением. По своей сути, GA-Z97X-SLI действительно является наследницей неплохой GA-Z97M-D3H. Остаётся проверить, насколько хорош её уровень быстродействия относительно других плат.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 5.20 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97X-SLI F8 5.20.3435 4.1.633-x64 2.3.293 1.5.893
ASUS Z97M-Plus 2801 5.20.3423 4.1.633-x64 2.3.293 1.5.893
MSI Z97S SLI Krait Edition V10.3 5.20.3417 4.1.633-x64 2.2.282 1.5.884
ASUS Sabertooth Z97 Mark S 2205 5.00.3354 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 5 F6e 5.00.3341 4.1.627-x64 2.2.282 1.4.828
ASUS Z97-P 2601 5.00.3335 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-B85N Phoenix F6 5.00.3323 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 3 F5 5.00.3308 4.1.627-x64 2.2.282 1.4.828
ASUS B85-Pro Gamer 2103 4.70.3248 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

Частота Core i5-4670K во время тестирования составляла 3,8 ГГц без привязки к типу нагрузки, как это было практически на всех устройствах, а значит и результаты должны быть не хуже, чем всегда.

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

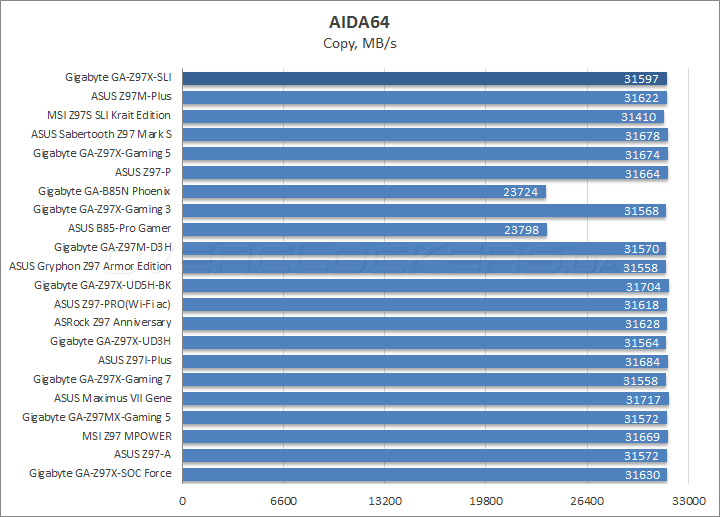

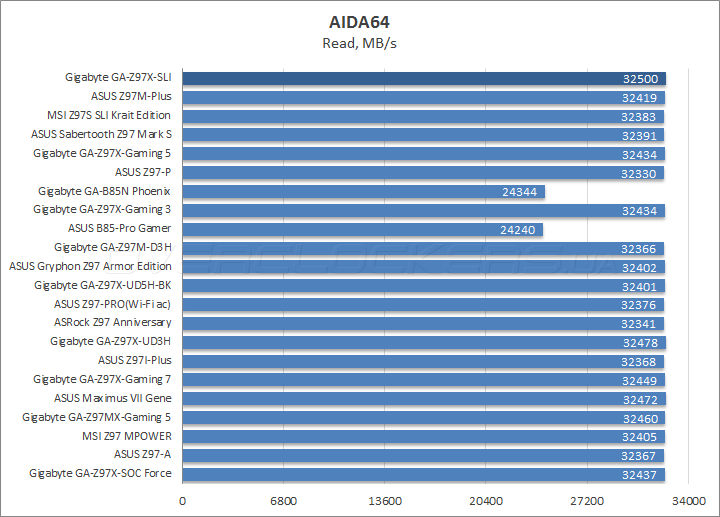

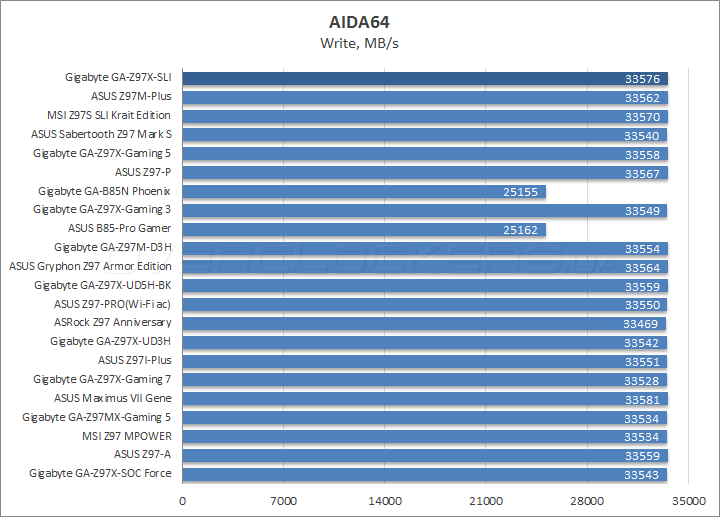

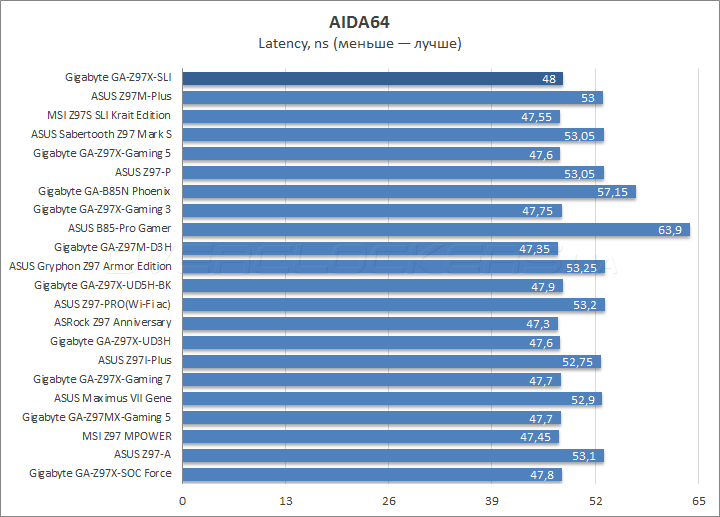

Чуть большей, чем обычно, оказалась латентность памяти, в остальном — всё хорошо.

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

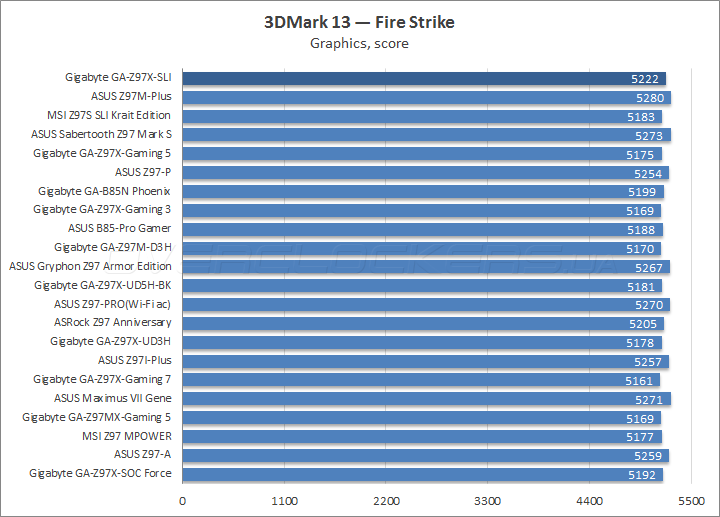

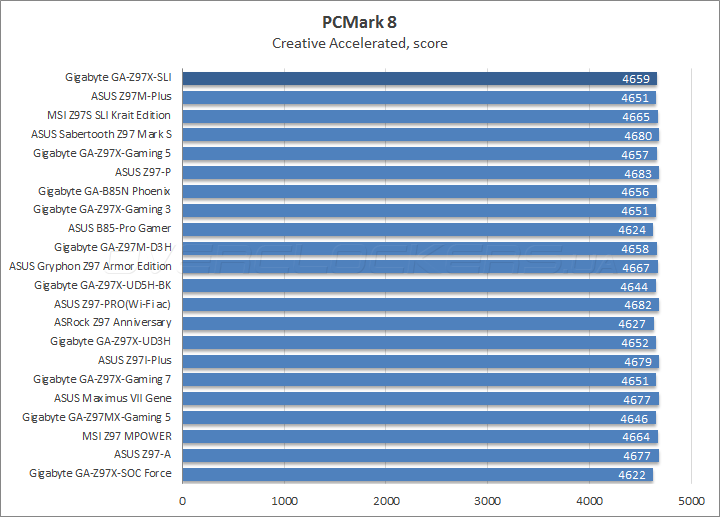

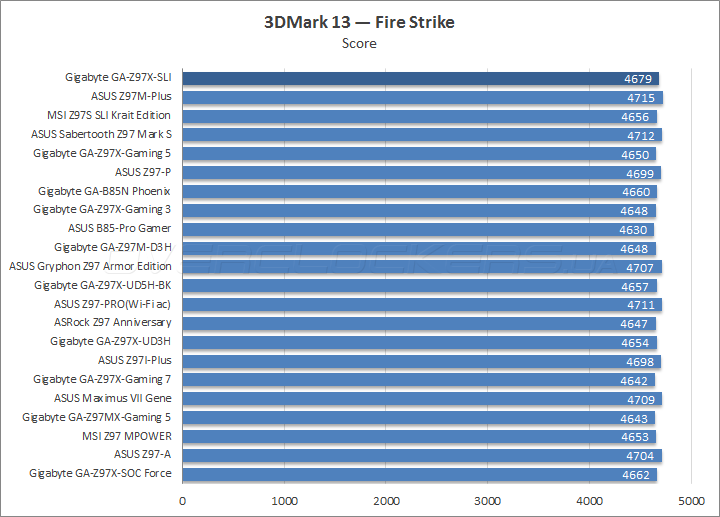

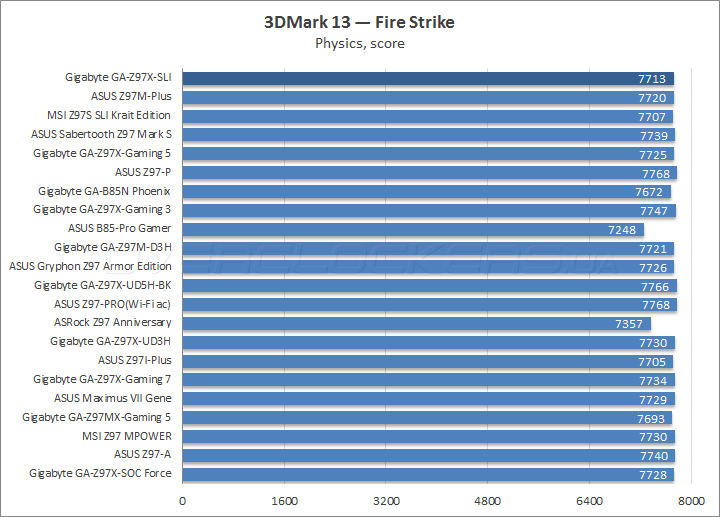

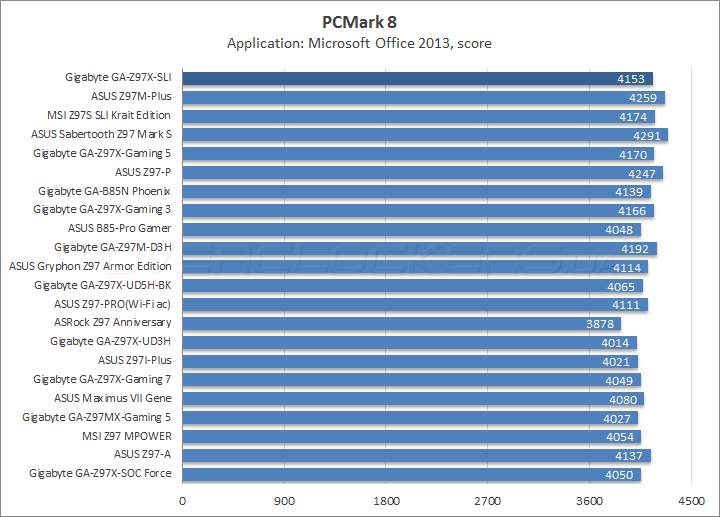

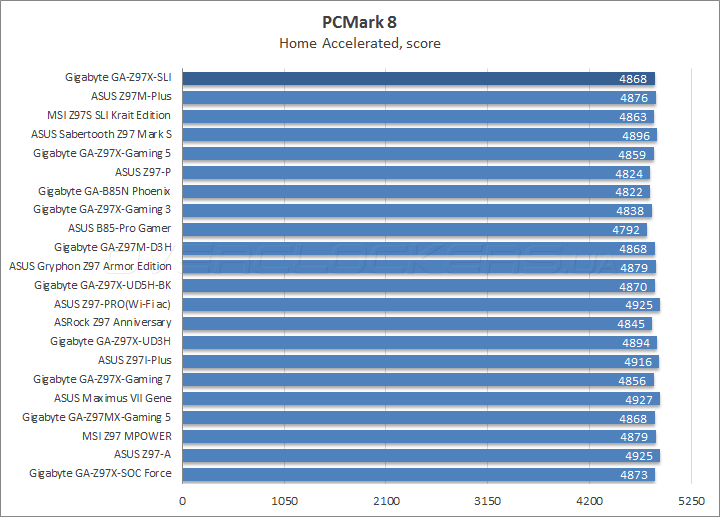

В бенчмарках Futuremark производительность оказалась ровной, не хуже, чем других систем.

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

Gigabyte GA-Z97X-SLI

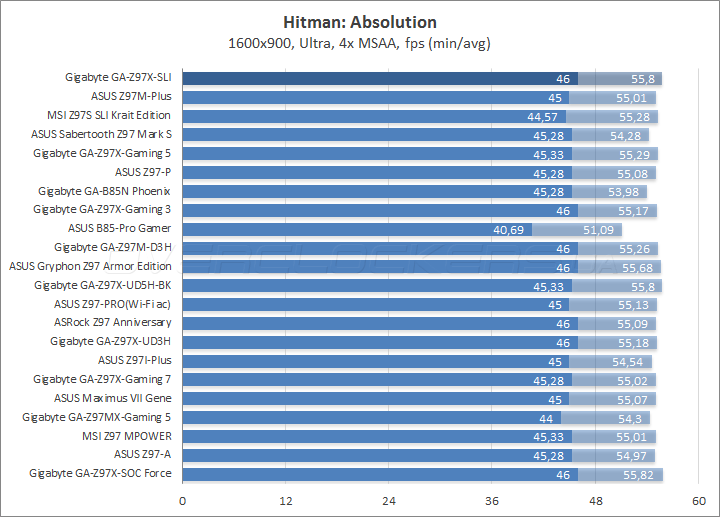

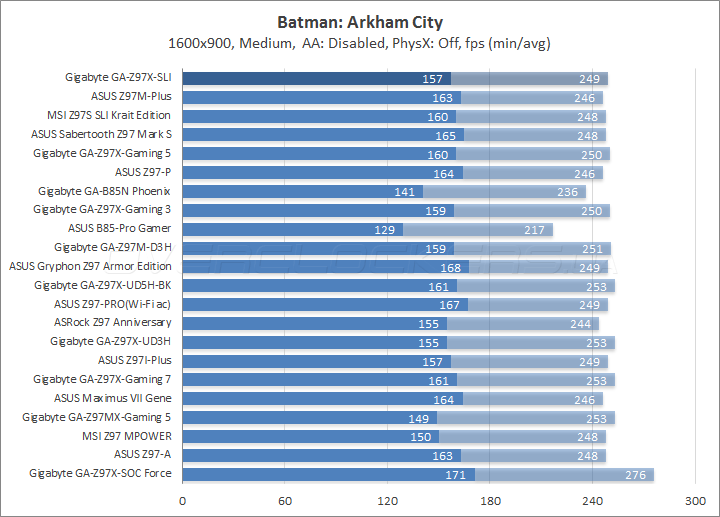

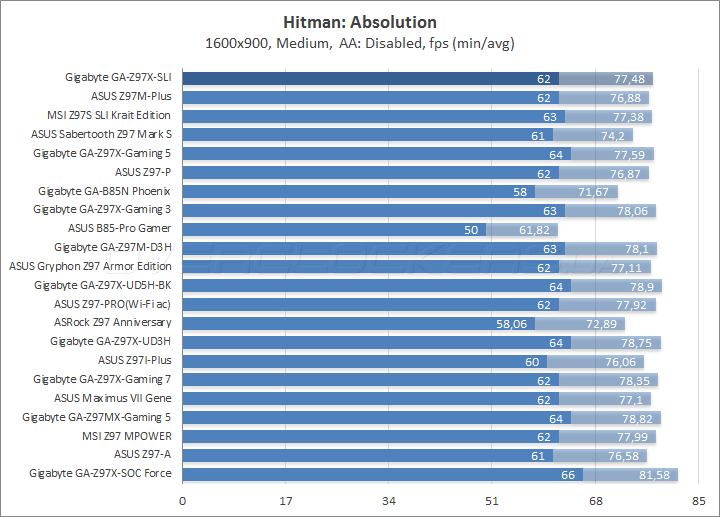

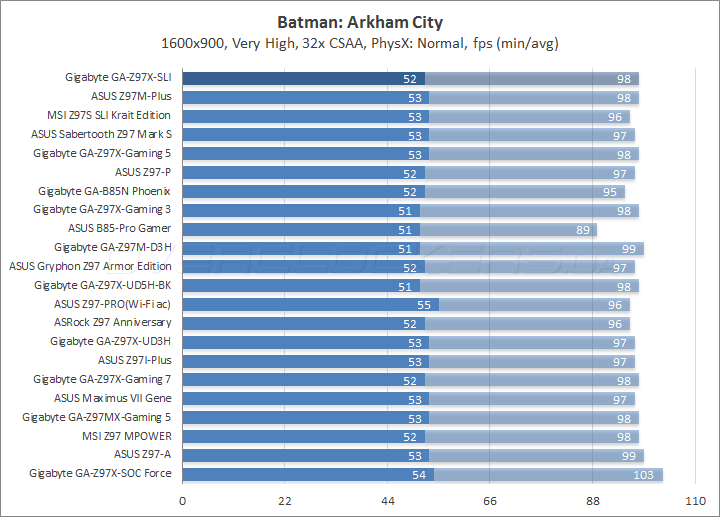

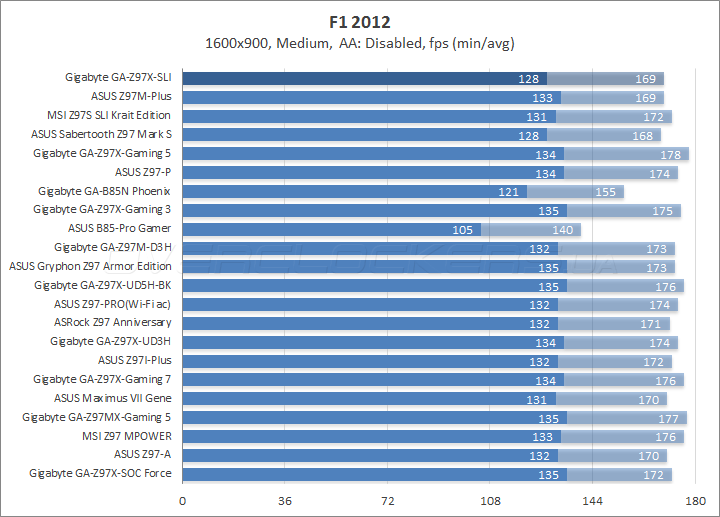

При низких настройках качества быстродействие было не слишком выдающимся, а при их повышении вся разница испарилась, GA-Z97X-SLI встала в один плотный ряд с другими изделиями.

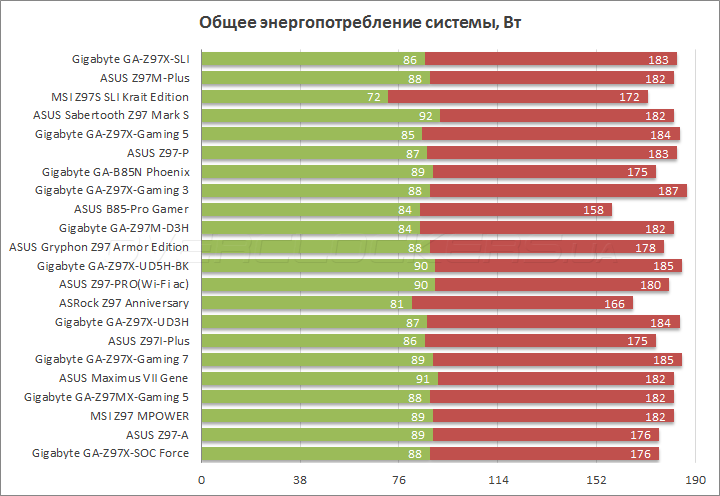

Энергопотребление системы

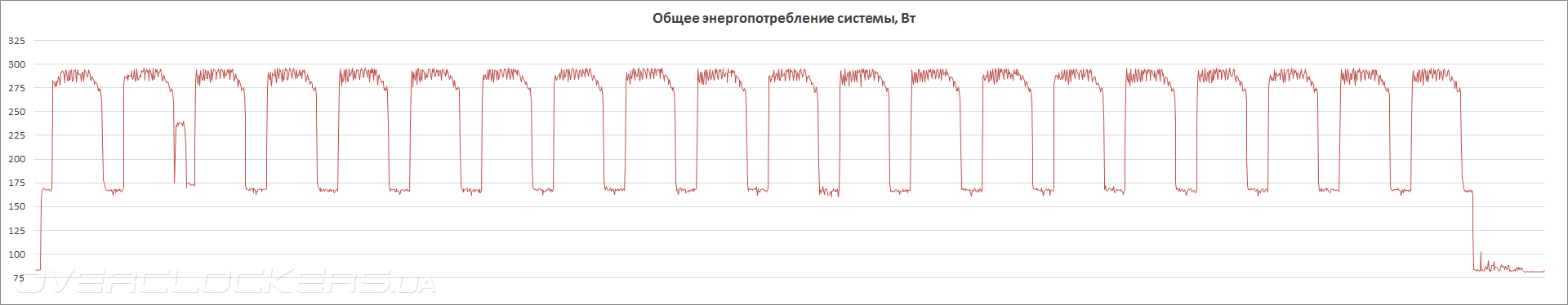

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z97X-SLI

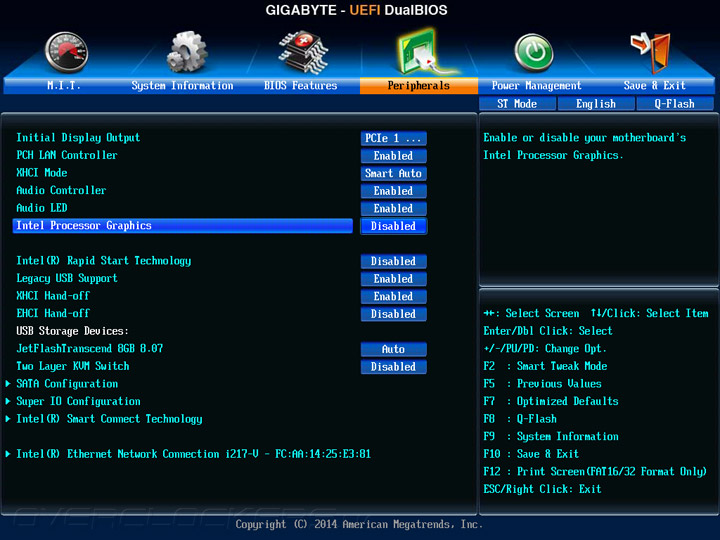

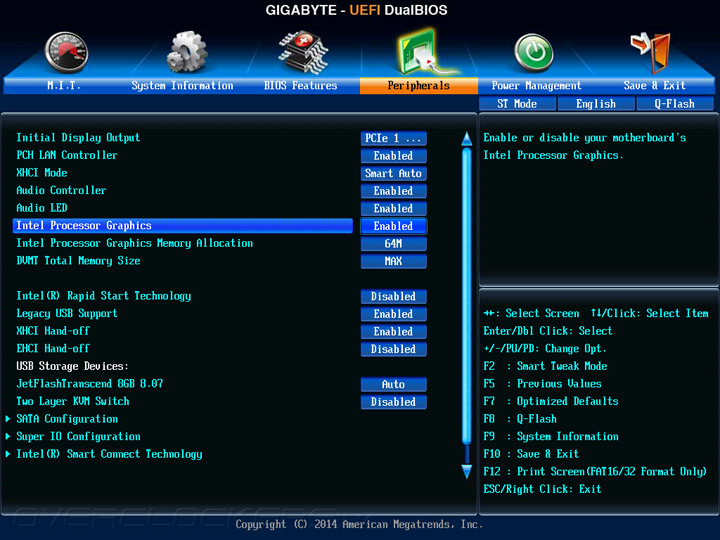

Энергоэффективность, равно как и производительность, системной платы оказалась на хорошем уровне, пусть и не самом выдающимся, а среднем, исходя из общей картины множества протестированных моделей. Традиционный шаг понижения этих цифр — отключение в UEFI Gigabyte активированного встроенного графического ядра Intel. В результате коридор цифр оказался равным 81–177 Вт, то есть отыграть можно около пяти ватт. Ещё можно отключить подсветку, но это не слишком отразится на итоговых цифрах, ведь экономия не составит и целой единицы ватта.


Вывод

Результат компромиссных решений специалистов Gigabyte получился весьма неплохим. GA-Z97X-SLI обеспечит современный ПК множеством интерфейсов, и не просто их базовым набором, а как новейшими, так и несколькими устаревшими типами разъемов. Звуковая составляющая основана на кодеке ALC1150, только вот бонусного ПО для работы со звуковым сопровождением нет, и даже штатный конфигуратор Realtek оказался немного урезанным. Сетевой адаптер от Intel сопровождается программным решением от cFos. А ещё, как следует из названия, здесь можно собрать конфигурацию из пары видеоадаптеров.

От старших решений эта плата отличается упрощённым стабилизатором питания. Однако, как показали результаты испытаний, ему вполне по силам раскрыть потенциал скальпированного Core i5-4670K, да и с разгоном оперативной памяти не возникло никаких трудностей. Замечания можно выдвинуть к качеству стабилизации напряжений, а отсутствие мониторинга (как аппаратного, так и программного) часть операций по настройке системы превращают в интригу без возможности контроля за развитием событий. Впрочем, пара самых важных параметров всё же контролируема даже сторонним программным обеспечением.

Экономия также коснулась комплекта поставки и общих габаритов устройства, но всё это слабо влияет на функционирование системы. Уровень потребления оказался адекватным. Дополняет позитивную общую картину о GA-Z97X-SLI возможность подключения к ней пяти охладителей.

В итоге нельзя не отметить эту плату как верного претендента на покупку, особенно тем, кто не желает переплачивать за излишний функционал, который никогда не будет востребован, и в то же время точно знает, что ему нужно не самое простое на рынке устройство на базе Intel Z97.
