Обзор материнской платы Gigabyte GA-Z97X-SLI для процессоров Haswell

В рамках обзоров материнских плат для процессоров Intel Haswell мы успели рассмотреть множество интересных экземпляров от компании Gigabyte, в том числе и недорогих. Модель GA-Z97M-D3H заслужила на лестные отзывы, но её не слишком богатые возможности по расширению конфигурации системы могут оттолкнуть часть покупателей, рассчитывающих на богатый набор разъемов, где, в том числе, должен быть предусмотрен вариант использования нескольких видеокарт, да и убедительная звуковая подсистема изделий в последнее время привлекает к себе повышенный интерес.

Для удовлетворения подобных требований производитель может предложить GA-Z97X-Gaming 3 или GA-Z97X-UD3H (не говоря уже о более дорогих изделиях), но обойти вниманием наличие на рынке интересной GA-Z97X-SLI мы не могли. Главной её отличительной чертой от только что озвученных является упрощённая схема стабилизатора питания ЦП. Она, кажется, напрямую унаследована от GA-Z97M-D3H, с той лишь разницей, что здесь увеличили количество охладителей до двух.

Gigabyte GA-Z97X-SLI

Наличие интерфейса LPT только подтверждает её принадлежность к низшему сегменту рынка, но вместе с тем здесь присутствуют и самые современные SATA-E и M.2. Полный набор характеристик находится в сводной таблице:

Модель Gigabyte GA-Z97X-SLI (rev. 1.1)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
3 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI 1.4a, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (2 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments NE5532
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I217V (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 214
Дополнительные возможности Поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI

Отдельного упоминания заслуживает ценовая политика. Зарубежные торговые площадки относят рассматриваемый экземпляр к доступным решениям, устанавливая ценник у границы $110, что приближает её скорее к простым моделям вроде той же GA-Z97M-D3H. В отечественной рознице всё немного иначе, установленный прайс в $145 делает её чуть дешевле GA-Z97X-Gaming 3. Одним из самых интересных вопросов является разгонный потенциал устройства, но вначале более детально изучим его дизайн.


Упаковка и комплектация

Устройство поставляется в коробке обычных размеров, на лицевой стороне заявлена принадлежность к серии Ultra Durable. Ещё указана сама модель и тип используемой системной логики, более ничего.

Gigabyte GA-Z97X-SLI

На обратной стороне производитель раскрывает суть своего главного лозунга. Здесь же есть фото платы, изображение задней панели, небольшая таблица с характеристиками и небольшой уголок, где можно обнаружить логотипы SLI, CrossFireX и cFos.

Gigabyte GA-Z97X-SLI

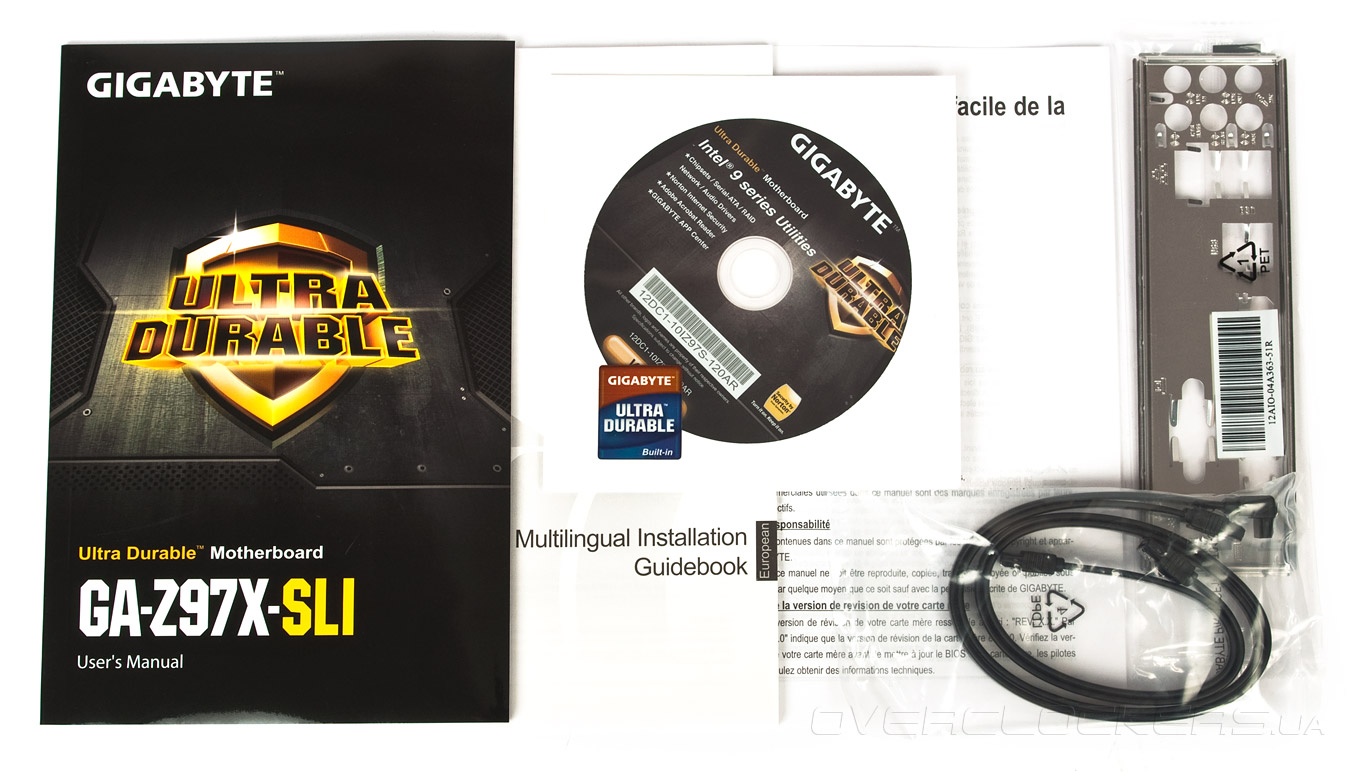

Комплект поставки самого начального уровня:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом Ultra Durable;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Gigabyte GA-Z97X-SLI

Хочу отметить, мостика для организации SLI в комплекте нет, а у более дорогих моделей — есть.


Внешний вид

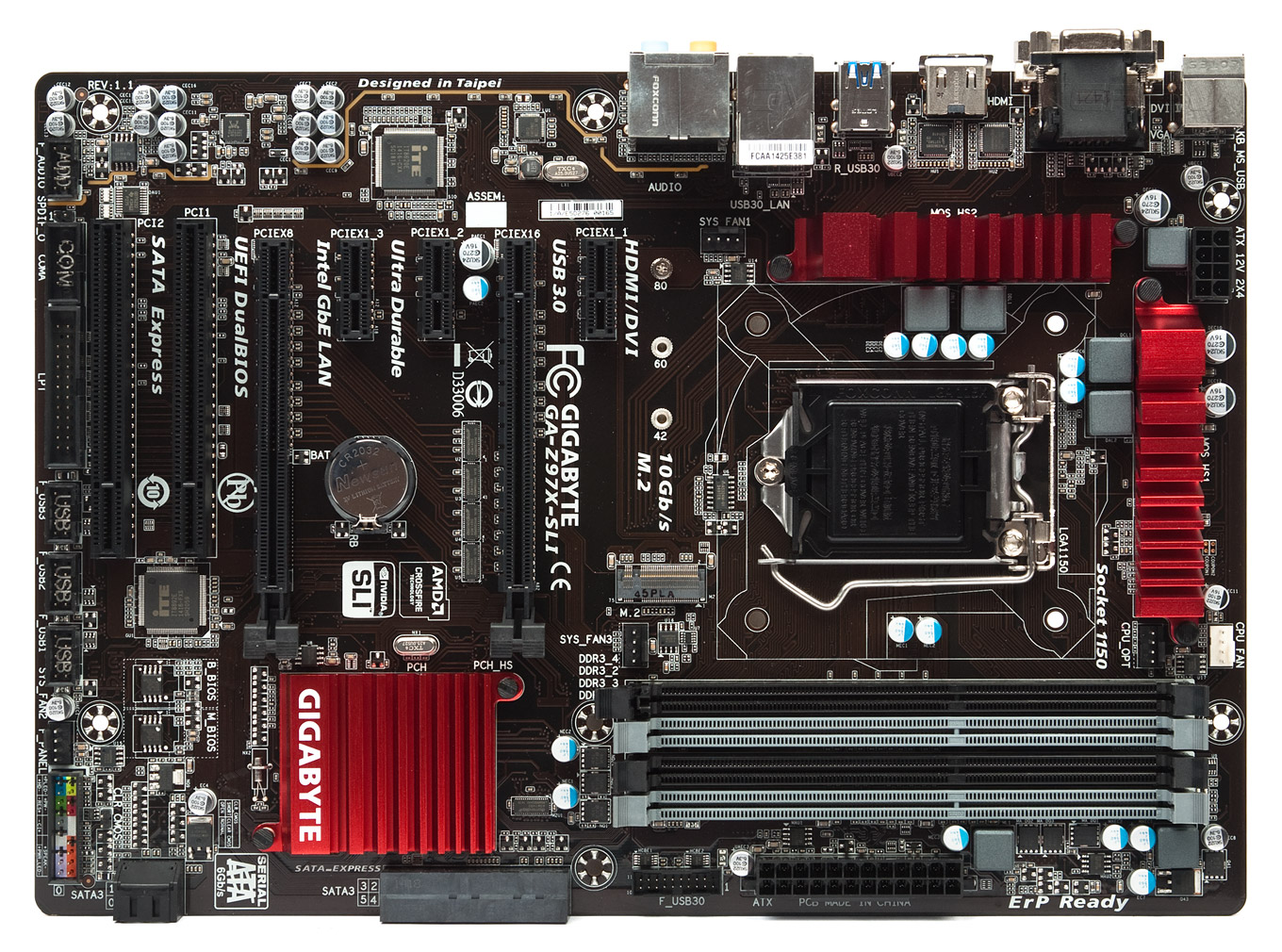

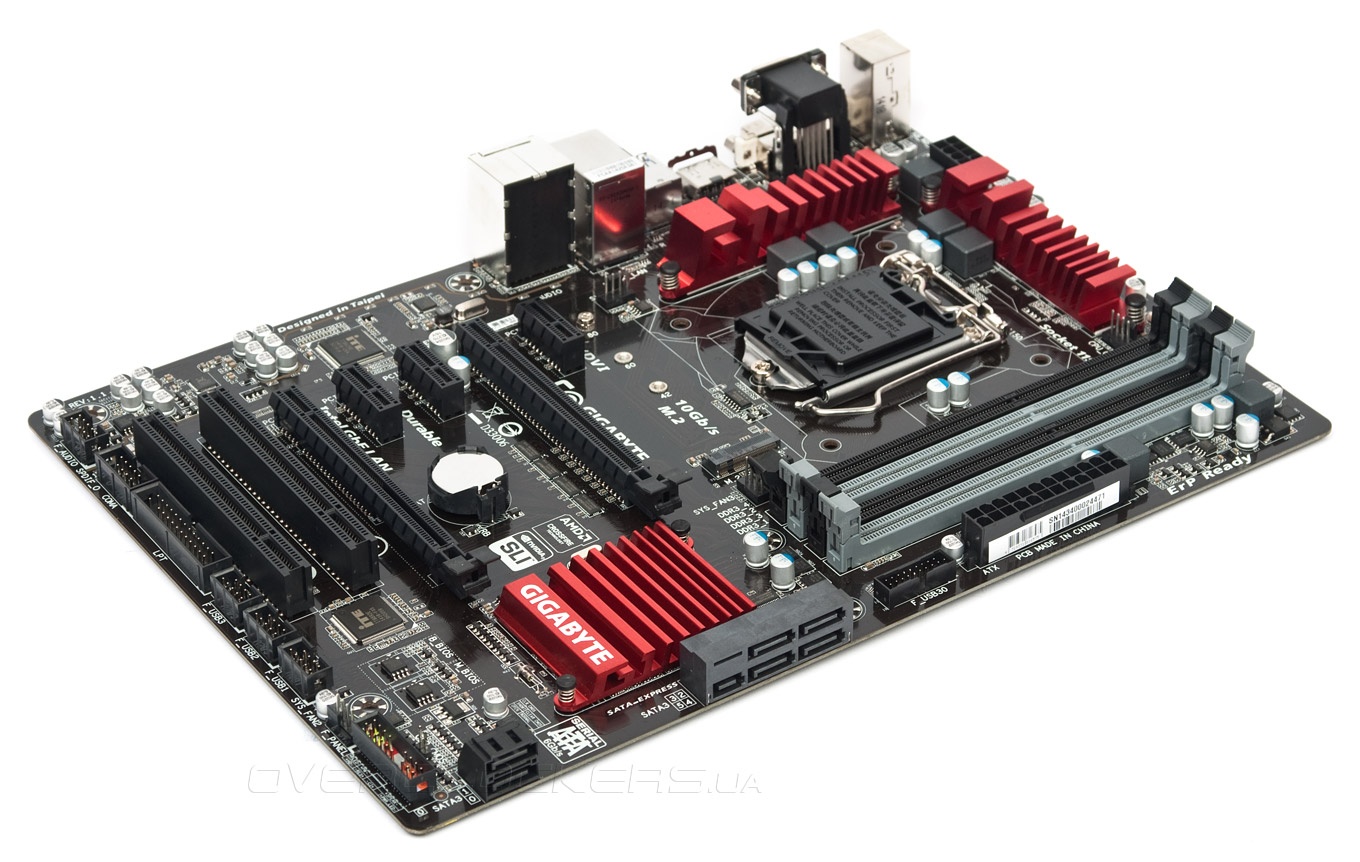

Поверхность PCB глянцевая, коричневого цвета. Размеры отличаются от обычного формата ATX, поскольку ширина составляет всего 214 мм, то есть не хватает целых трёх сантиметров. Точек крепления всего семь, но бонусное отверстие не каждым из современных корпусов сможет быть поддержано.

Gigabyte GA-Z97X-SLI

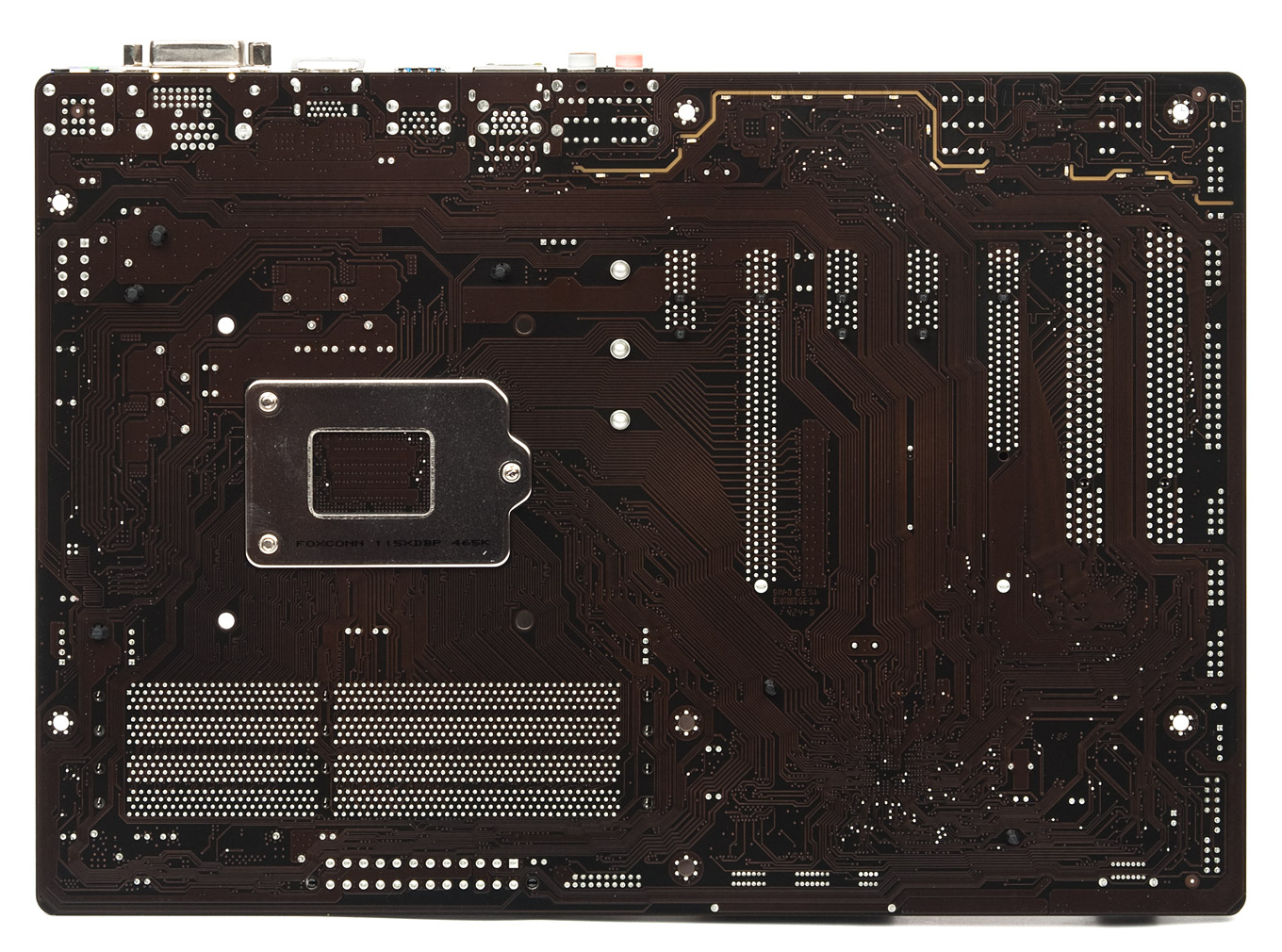

На тыльной стороне платы из электронных компонентов можно найти лишь четырнадцать светодиодов, имеющих красный оттенок свечения. От их услуг нетрудно отказаться посредством UEFI, а находятся они близь изолирующего промежутка в слоях PCB, призванного улучшить показатели работы звуковой подсистемы. Все охладители крепятся посредством подпружиненных пластиковых защёлок.

Gigabyte GA-Z97X-SLI

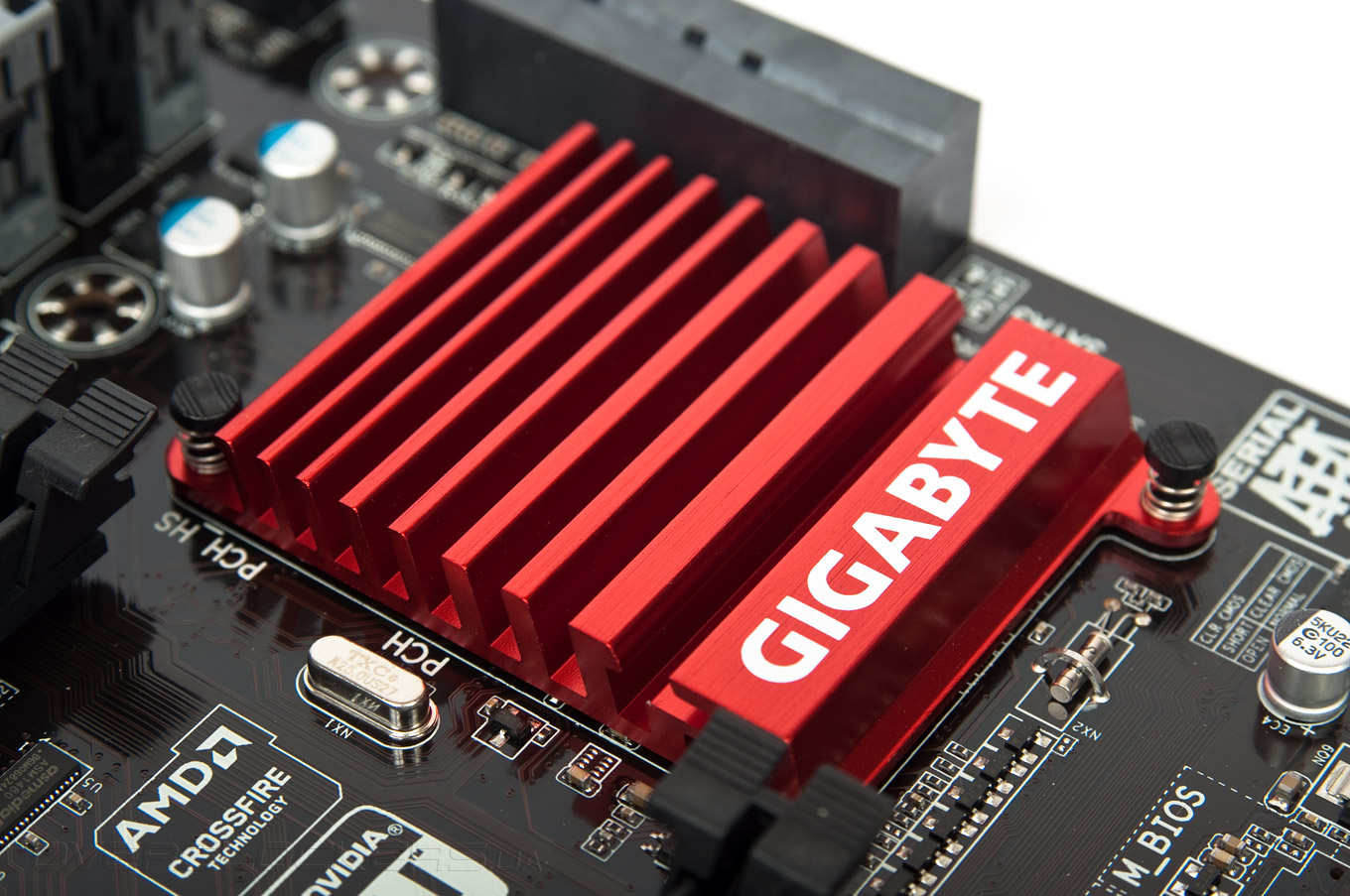

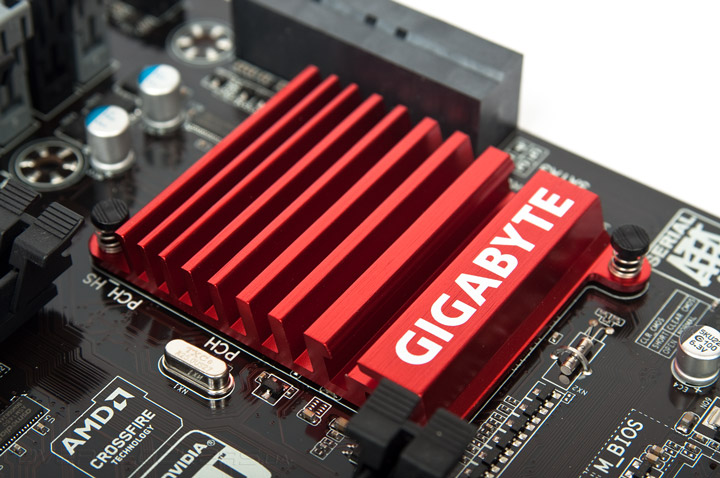

Радиатор PCH имеет богатое оребрение, поэтому проблем с температурным режимом здесь не было, максимальная зафиксированная отметка составила 41 °C.

Gigabyte GA-Z97X-SLI

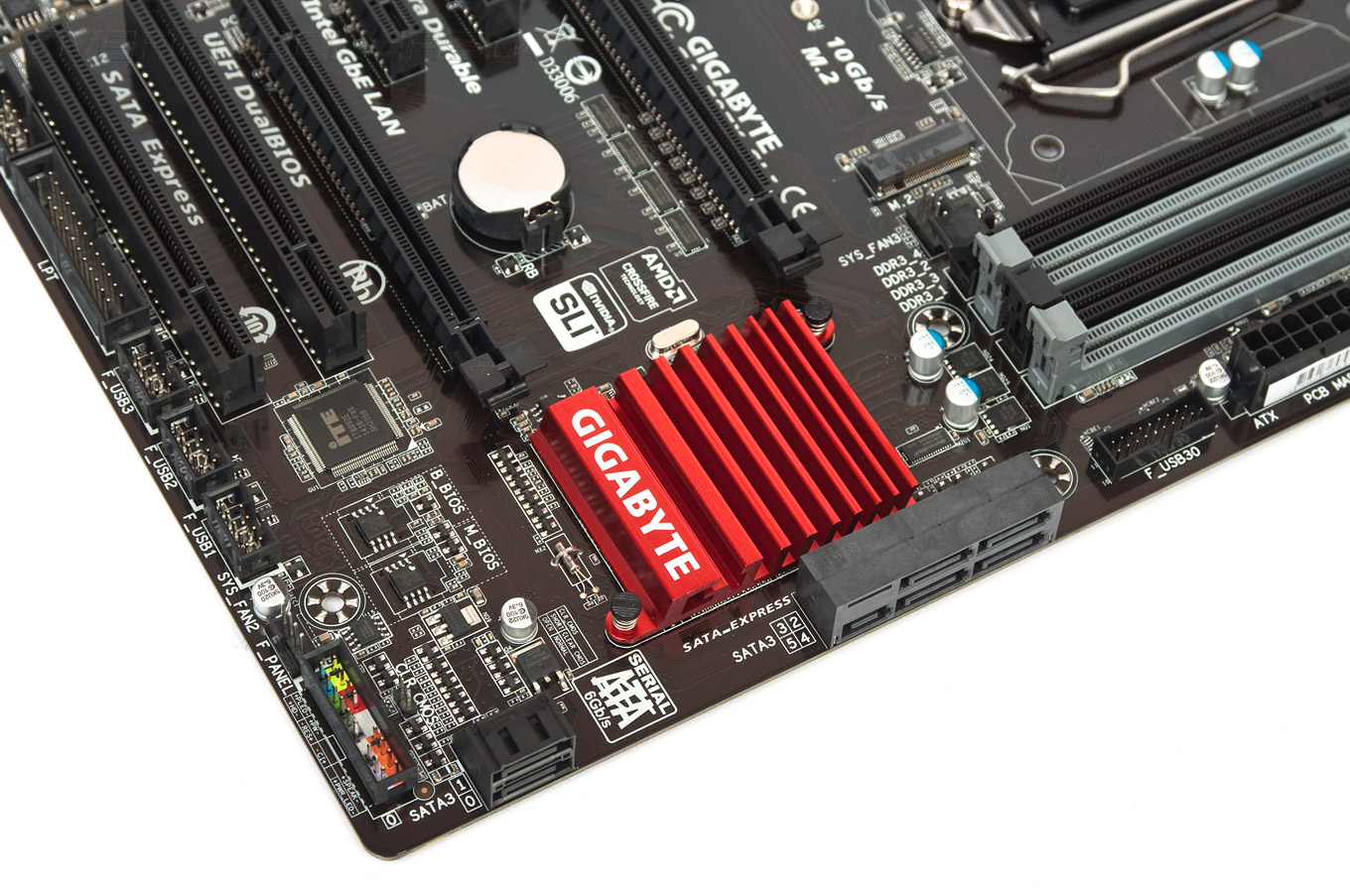

Модель оснащена передовыми типами разъемов для подключения скоростных накопителей — SATA-E и M.2, конечно же, одновременно их использовать нельзя, как и на других платах.

Gigabyte GA-Z97X-SLI

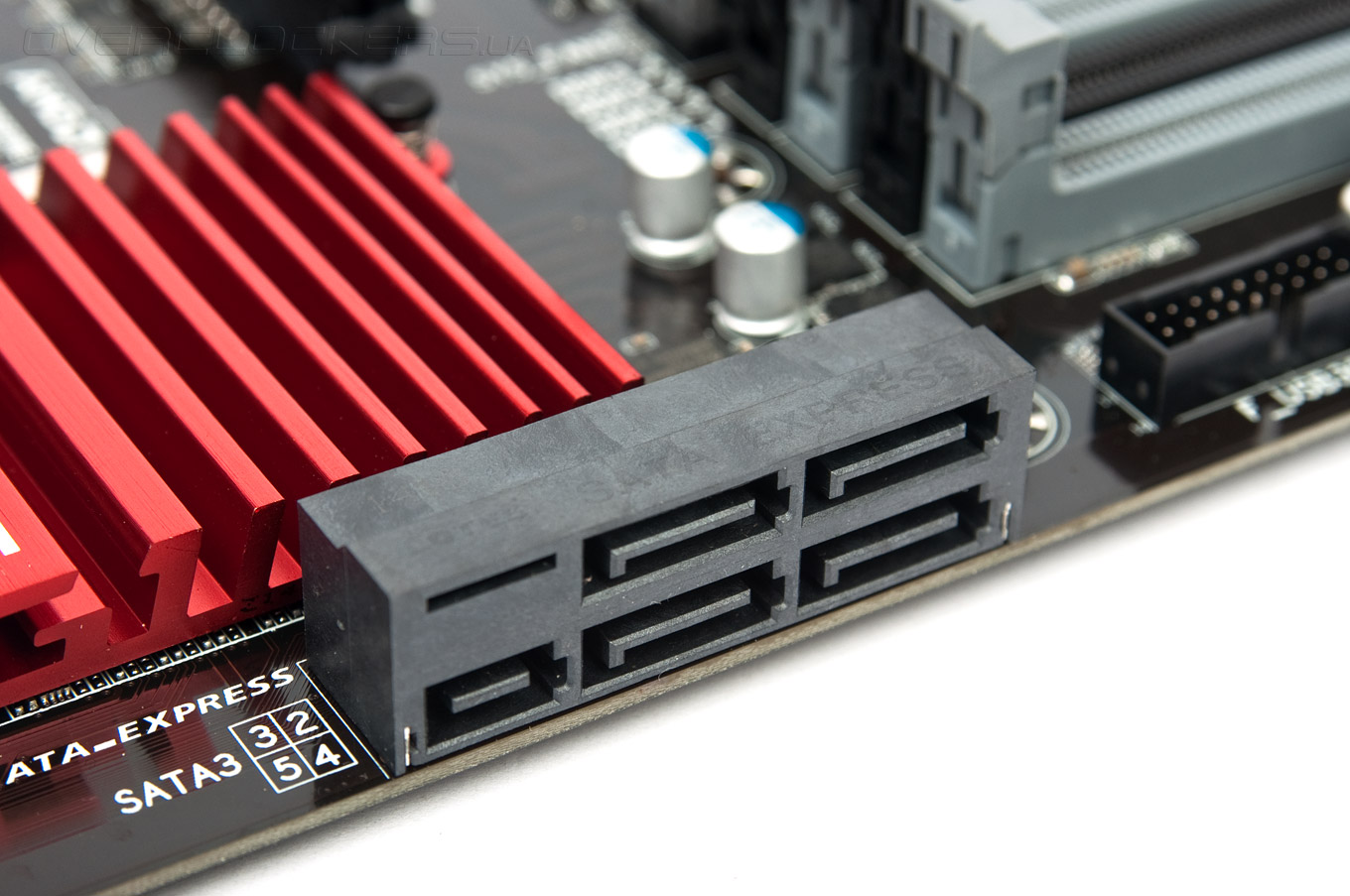

Все гнёзда SATA имеют продольный тип исполнения относительно поверхности платы, очевидно, подразумеваются использование современных корпусов, где есть возможность грамотно организовать укладку кабелей. Какие-либо вспомогательные элементы для работы с устройством — кнопки, переключатели, индикаторы — отсутствуют.

Gigabyte GA-Z97X-SLI

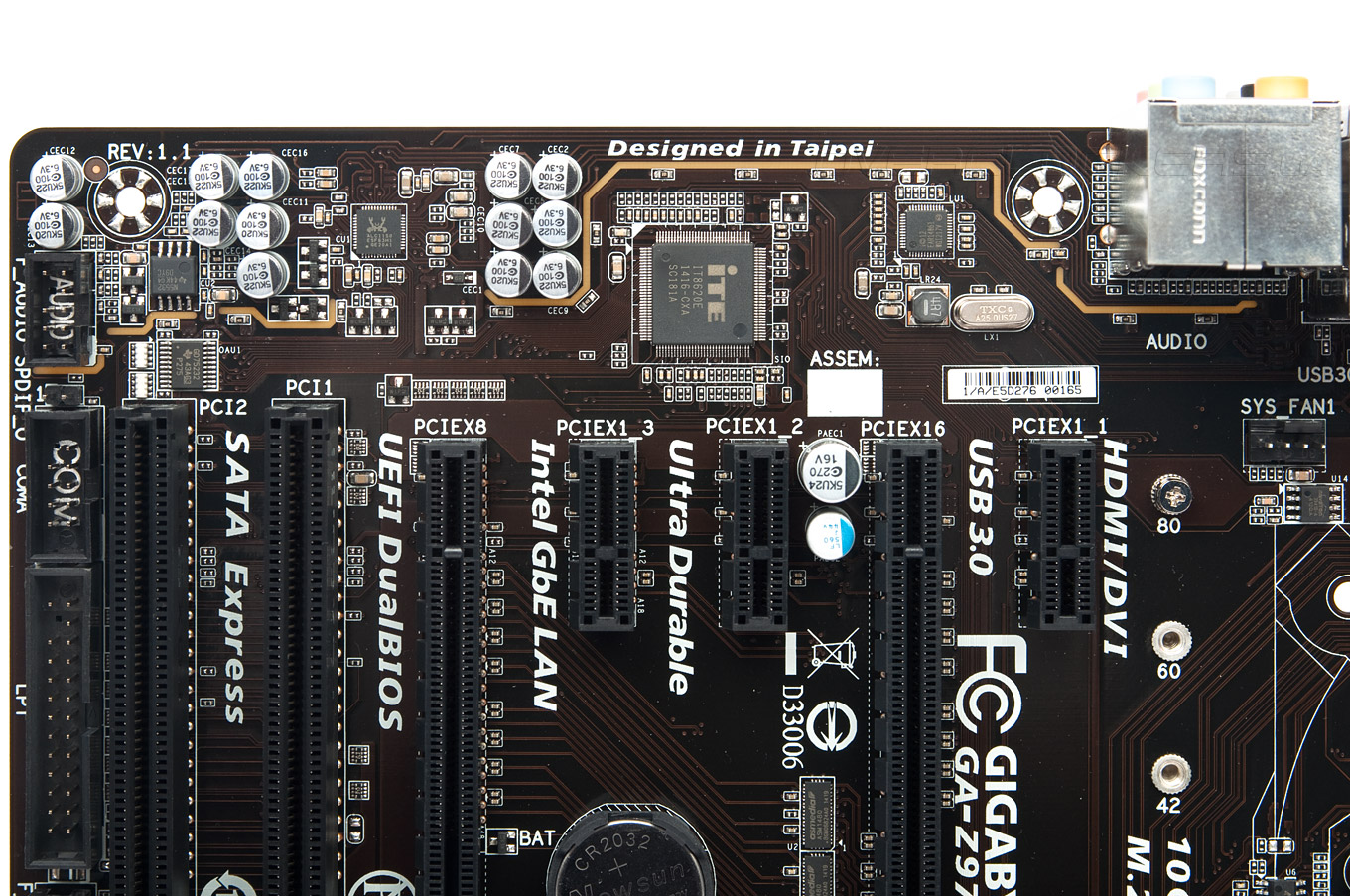

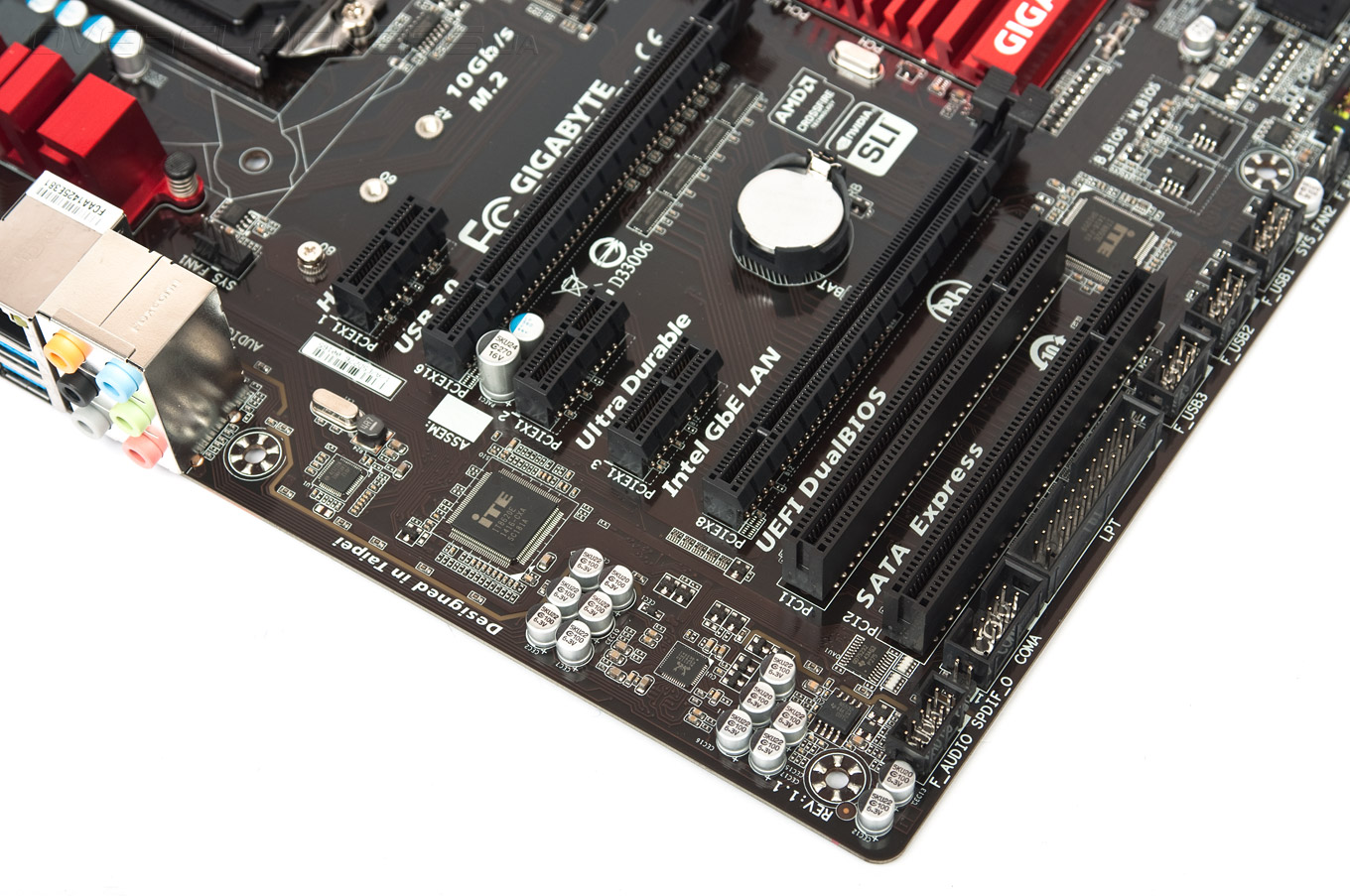

Размещение верхнего скоростного гнезда PCI-E позволит без проблем использовать самые габаритные охладители ЦП и видеоадаптеры. Для распределения шестнадцати линий среди двух слотов используются четыре коммутатора ASM1480. Работа двух устаревших PCI организована посредством контроллера ITE IT8892E. Прочие колодки для организации расширения количества системных интерфейсов расположились вдоль нижней грани изделия.

Gigabyte GA-Z97X-SLI

Сетевая подсистема базируется на гигабитном контроллере Intel I217V. Для организации работы звуковой части используется старший кодек от Realtek — ALC1150. Кроме него задействован операционный усилитель от Texas Instruments NE5532. Экранирующие решения не используются, это участь «игровых» моделей.

Gigabyte GA-Z97X-SLI

В зоне размещения стабилизатора питания места вполне достаточно, применяемые радиаторы имеют знакомые силуэты; они невысоки и при этом неплохо продуваемы.

Gigabyte GA-Z97X-SLI

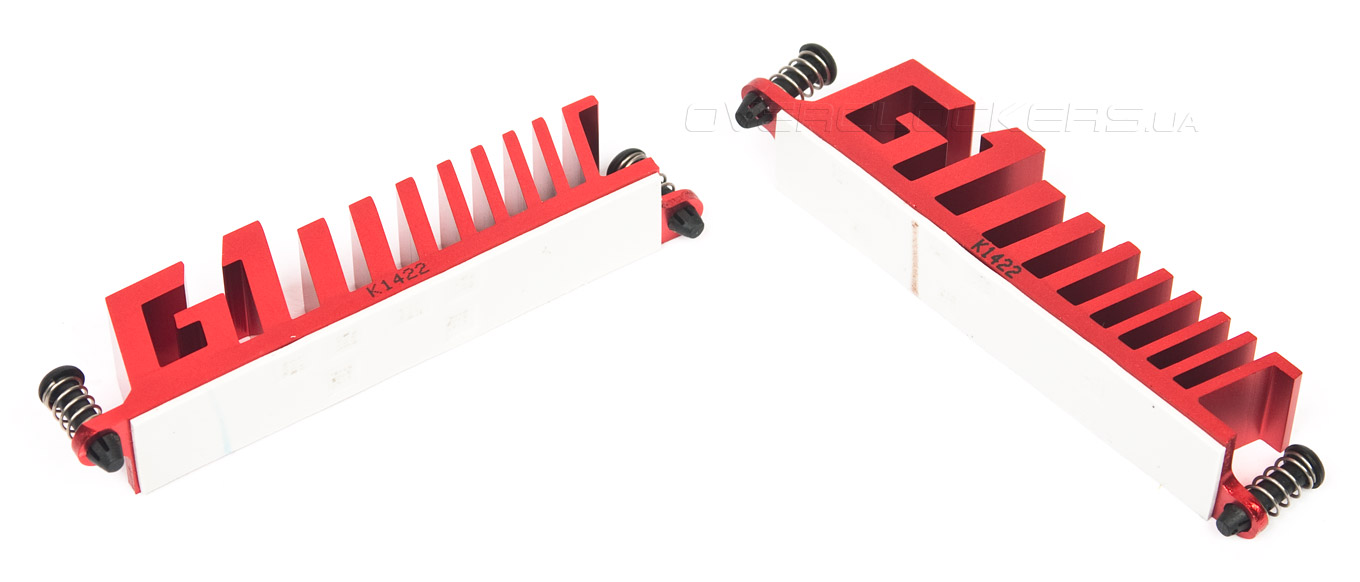

Вес охлаждающих изделий небольшой, а контакт посредством термопрокладки с силовыми элементами оказался полноценным.

Gigabyte GA-Z97X-SLI

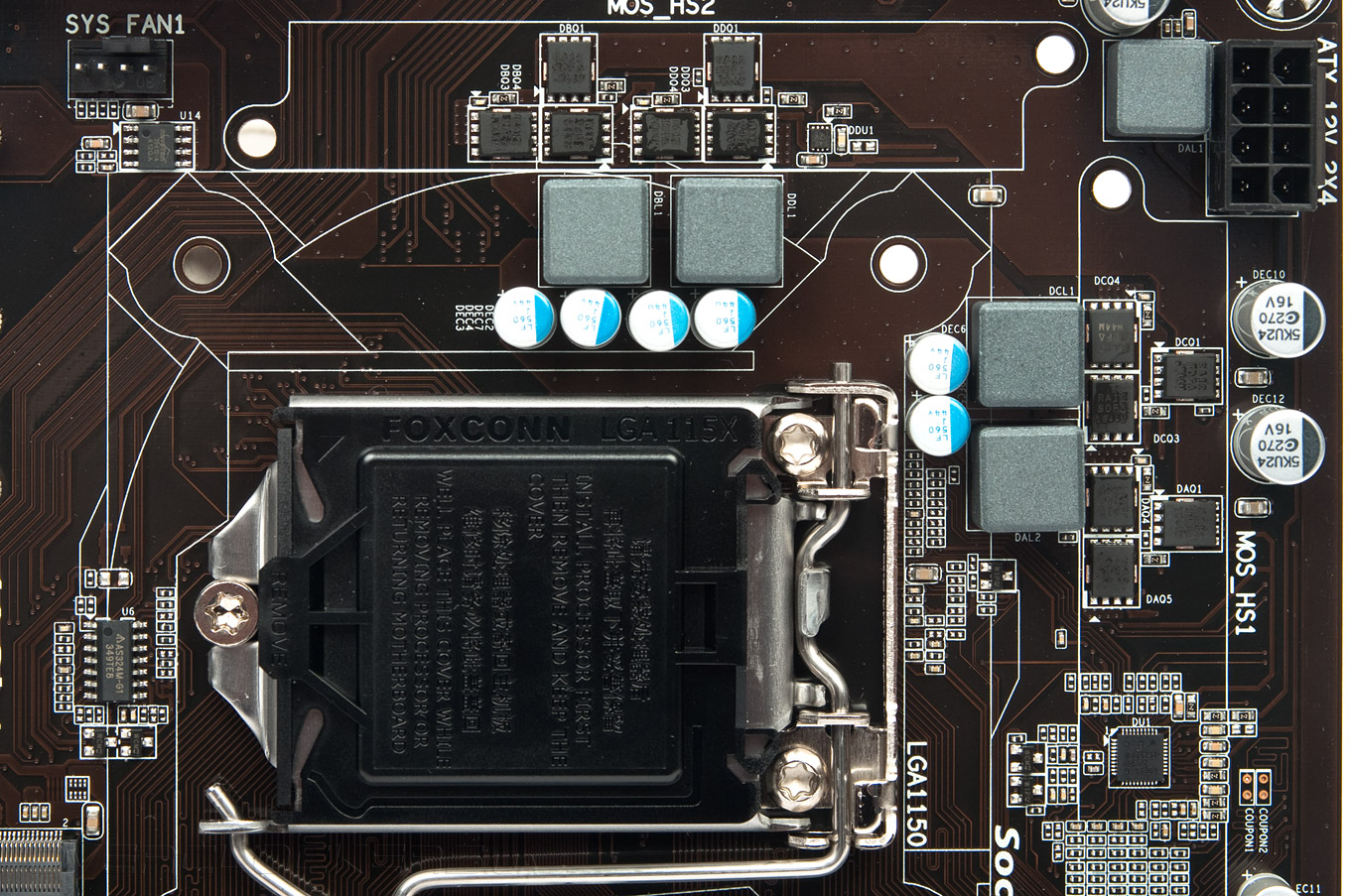

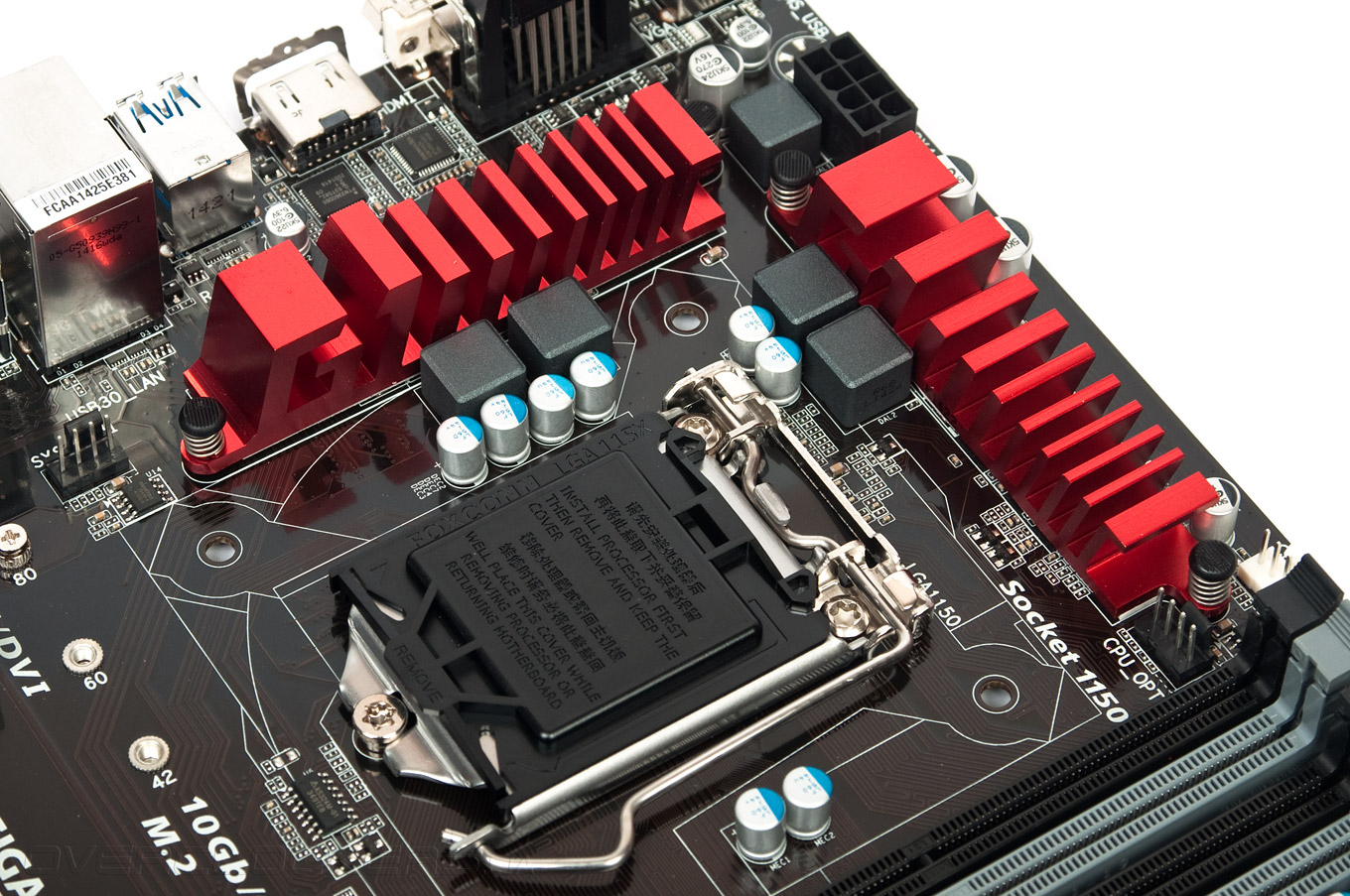

Между всеми моделями, обозначенными во вступлении, есть родство, выражаемое в типе используемого ШИМ-контроллера. Ним выступает четырёхканальный ISL95820 от Intersil Corporation. Также идентичны и силовые элементы, это SiRA12DP от Vishay Intertechnology. Всего их двенадцать, то есть по три на каждый из каналов, как и было в схеме стабилизатора самой простой GA-Z97M-D3H.

Gigabyte GA-Z97X-SLI

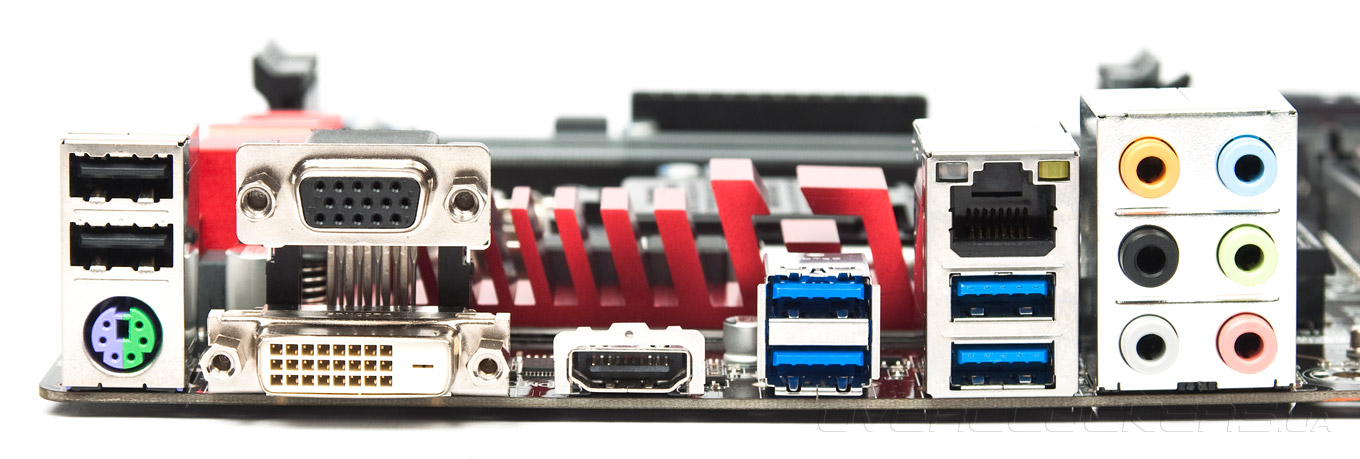

Набор гнёзд на задней панели сложно назвать всеохватывающим, особенно учитывая факт наличия незаполненных мест, но всё самое необходимое здесь имеется. S/PDIF отсутствует, цифровые видеовыходы дополнены конвертерами уровней сигналов PTN3360D и ASM1442.

Gigabyte GA-Z97X-SLI

После непосредственного знакомства с изделием сложно сразу указать на какие-либо недостатки, упомянуть можно лишь о неполных габаритных размерах, что на функционирование системы никак не влияет. На очереди осмотр программных возможностей.
